ЭЛЕВАТОРЫ КОРПУСНЫЕ КМ ООО «Завод ЮГМАШ» информирует Вас о том, что на бирке элеватора нашего завода маркировка производится точечным методом с изображением нашего логотипа.
Элеваторы в работе(видео)
Элеваторы
Предназначены для захватывания и удержания на весу колонны бурильных или обсадных труб с прямым седлом, диаметром от 60 до 426 мм ., при спускоподъемных операциях во время бурения нефтяных и газовых скважин, в умеренном и холодном макроклиматических районах (район I 2 ) по ГОСТ 16350–80.
ОПИСАНИЕ КОНСТРУКЦИИ
Основными деталями элеватора являются корпус 1 и створка 3, изготовленные из стальных поковок (рисунок 1).
В левой части корпуса находится защелка 11, удерживающая створку в закрытом положении. На створке шарнирно укреплена рукоятка 10, при опускании и повороте которой «на себя» открывается защелка и створка элеваторов.
В верхней части корпуса элеватора имеется расточка под муфту трубы, которая исключает возможность выхода трубы из элеватора в случае неплотного закрытия створки. Предохранители штропов 6, установленные в проушинах элеватора, обеспечивают свободный ввод штропов в проушины и предотвращают выпадение их в процессе работы. Для вывода штропов из проушин предохранители штропов поворачивают вокруг оси.
Рисунок 1.
Элеватор типа КМ: 1 — корпус; 2 — пружина замка, 3 — створка; 4 — пружина рукоятки, 5 — пружина предохранителя штропов, 6 — предохранитель штропов; 7 — ось предохранителя штропов; 8 — ось створки; 9 — ось рукоятки; 10 — рукоятка; 11 — защелка; 12 — ось защелки.
ОБОЗНАЧЕНИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.
ОБОЗНАЧЕНИЕ И РАСШИФРОВКА
Тип элеватора (КМ – корпусный модернизированный)Условное обозначение элеватора включает:
- Условный диаметр захватываемой трубы, в мм.
- Тип захватываемой трубы:
- без букв – бурильные трубы с внутрь высаженными концами и обсадные;
- Н – бурильные трубы с наружу высаженными концами;
- ПН – бурильные трубы с приварными замками с наружной высадкой;
- ПВ – бурильные трубы с приварными замками с внутренней высадкой;
- Н/НП – бурильные трубы с наружу высаженными концами и с приваренными соединительными концами с высадкой наружу;
- ПК — бурильные трубы с приваренными замками с комбинированной высадкой;
- ПК-У — бурильные трубы с приваренными замками с комбинированной высадкой из стали группы У;
- НП — бурильные трубы с приваренными соединительными концами с высадкой наружу;
- П/НП – бурильные трубы с приваренными соединительными гладкими концами и с приваренными соединительными концами с высадкой наружу;
- Л – легкосплавные бурильные трубы.
- Грузоподъемность максимальная, кН (тс)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Шифр элеватора |
Грузоподъемность, кН (ТС) |
Условный диаметр захватываемых труб, ММ. |
Диаметр расточки , ММ. |
Габаринтые размеры, ММ |
Масса, КГ. |
||
|
L |
В |
ЧАС |
|||||
|
KM60-125 |
1250 (125) |
73 |
63 |
610 |
225 |
250 |
67,0 |
|
KM89-125 |
1250 (125) |
89 102 |
92 |
645 |
250 |
250 |
81,5 |
|
КМ114-140 |
1400 (140) |
127 129 |
118 131 131/142 131/148,5 131/134 131/148,5 133 |
670 |
295 |
260 |
94,0 |
|
КМ89-200 |
2000 (200) |
102 |
92 |
710 |
|
310 |
120,5 |
|
КМ114-250 КМ114ПК-В-250 |
2500 (250) |
114 |
118 118/131 118/123 118/131 |
760 |
330 |
320 |
155,0 151,0 152,0 149,0 144,0 150,0 |
|
КМ127-250 |
2500 (250) |
127 |
131 |
760 |
330 |
320 |
149,0 |
|
КМ140-170 |
1700 (170) |
140 146 |
144 |
755 |
325 |
290 |
131,0 |
|
КМ168-170 |
1700 (170) |
168 |
172 |
780 |
345 |
290 |
134,0 |
|
КМ140-320 |
3200 (320) |
140 146 168 178 |
144 |
800 |
340 |
350 |
193,0 |
|
КМ194-320 |
3200 (320) |
194 |
198 |
850 |
390 |
350 |
261,0 |
|
КМ245-320 |
3200 (320) |
245 |
250 |
900 |
435 |
350 |
295,0 |
|
КМ299-320 |
3200 (320) |
299 |
304 |
1020 |
475 |
350 |
340,0 |
|
KM340-320 |
3200 (320) |
340 |
347 |
1070 |
510 |
350 |
363. |
|
KM377-320 |
3200 (320) |
377 |
384 |
1100 |
535 |
350 |
395,0 |
|
KM426-320 |
3200 (320) |
426 |
434 |
1180 |
617 |
350 |
442,0 |
0
0
Элеваторы корпусные конусные КМ(К)
Элеваторы типа КМ(К)-М предназначены для захватывания и удержания на весу колонны бурильных труб с конусной
высадкой 18о
, диаметром от 60 до 127 мм, при спускоподъемных операциях во время бурения нефтяных и газовых
скважин в умеренном и холодном макроклиматических районах (район I2) по ГОСТ 16350-80.
Категория эксплуатации
изделия — I по ГОСТ 15150-69.
Оснащается специальным запатентованным замковым механизмом, повышающим удобство и безопасность работы
с бурильными трубами.
Грузоподъемность — 100, 150 и 250 тонн.
Диаметр бурильных труб — от 60 до 127 мм.
Условные обозначения элеваторов и применяемых труб
Условное обозначения каждого элеватора КМ(К)-М включает в себя:
1 – Тип элеватора
2 – Условный диаметр захватываемой трубы, мм
3 – Тип захватываемой трубы:
IU – бурильные трубы с внутрь высаженными концами;
EU – бурильные трубы с наружу высаженными концами;
IEU – бурильные трубы с комбинированной высадкой.
4 – Грузоподъемность максимальная, кН (тс)
1 – Тип элеватора
2 – Условный диаметр захватываемой трубы, мм
3 – Грузоподъемность максимальная, кН (тс)
Технические характеристики и условное обозначение элеваторов конусных КМ(К)
Элеватор трубный ЭН
Элеваторы ЭН предназначены для захвата и удерживания на весу колонны обсадных труб при спускоподъемных операциях при бурении скважин.
Используются в умеренном макроклиматическом районе по ГОСТ 16350-80.
|
|
ЭН-194-160 |
ЭН-219-160 |
ЭН-245-160 |
|
Грузоподъемность, т |
160 |
160 |
160 |
|
Условный диаметр труб, мм |
194 |
219 |
245 |
|
Диметр отверстия под трубу, мм |
198 |
224 |
250 |
|
Габаритные размеры, мм |
940х352х365 |
965х382х365 |
995х412х365 |
|
Масса комплекта, кг |
180 |
220 |
235 |
|
|
ЭН-325-160 |
ЭН-426-160 |
|
Грузоподъемность, т |
160 |
160 |
|
Условный диаметр труб, мм |
325 |
426 |
|
Диметр отверстия под трубу, мм |
331 |
433 |
|
Габаритные размеры, мм |
1095х502х365 |
1195х602х365 |
|
Масса комплекта, кг |
290 |
354 |
Элеватор ЭТАД
Элеватор трубный двуштропный с автоматическим запирающим устройством ЭТАД-80 предназначен для захватывания под муфту или замок, и удержания на весу колонн насосно-компрессорных или бурильных труб при спуско-подъемных операциях как с вертикальной установкой труб, так и с укладкой их на мостки при освоении и ремонте нефтяных и газовых скважин.
Элеватор предназначен для применения в умеренном и холодном макроклиматических районах по ГОСТ 16350-80.
|
|
ЭТАД-80 |
|
Грузоподъемность, т |
80 |
|
Условный диаметр труб, мм |
73, В73, Н73, 89, В89, Н89, 102, В102, 114, В114, Б89 |
|
Габаритные размеры, мм |
510х310х220 |
|
Масса, кг |
96 |
Элеватор ЭТА
|
Шифр |
Грузо- подъем- ность макс., тс |
Условный диаметр захватыва- емых труб, мм |
Диаметр расточки под трубу, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более |
|||
|
длина |
ширина |
высота |
с наи- большим захватом |
полного комп- лекта |
||||
|
ЭТА-32 |
32 |
48, В 48 60, В 60 73, В 73 |
50, 56 62, 68 75, 81 |
280 |
200 |
540 |
19 |
34 |
|
ЭТА-50 |
50 |
60, В60 73, В73 89 |
62, 68 75, 81 91 |
290 |
230 |
575 |
28 |
36 |
|
ЭТА-60 |
60 |
60, В 60 73, В 73 89 |
62, 68 75, 81 91 |
300 |
240 |
590 |
33 |
41 |
Элеватор ЭС
Одноштропные элеваторы ЭС являются грузоподъёмными приспособлениями, предназначенными для захватывания под муфту или замки и удержания на весу колонны труб в процессе спуско-подъемных работ, при освоении и ремонте нефтяных и газовых скважин.
Элеваторы предназначены для эксплуатации в холодных и умеренно-холодных микроклиматических районах ГОСТ 15150-SS при температуре от — 50 до
+ 40 °С.
| Наименование, характеристики | Грузоподъемность, т | Масса полного комплекта, кг, не более |
| ЭС-32 | 320 (32) | 25 |
| ЭС-50 | 500 (50) | 28 |
| ЭС-60 | 600 (60) | 44 |
| ЭС-80 | 800 (80) | 44 |
ЭЛЕВАТОРЫ ЭХЛ
Элеватор ЭХЛ предназначен для подъема, удержания в подвешенном состоянии и спуска насосно-компрессорных труб
ГОСТ 633-80 и бурильных труб
ГОСТ 631-75.
Технические характеристики
Грузоподъемность, т -8,10,15,25,35
Условный диаметр труб,мм -33,48,60,73,89
Габаритные размеры, мм не более
— длина — 340,340,375,375,435
— ширина — 130,130,155,157,172
— высота — 98,98,110,130,150
Масса элеватора — 11,85;11,2;20,5;24,15;32,7
Виды грузоподъемных строп и их маркировки и типы
Такелажные стропы представляют собой простые в техническом плане приспособления для удобного перемещения (подъема /опускания) грузов.
Слово «стропа» пришло к нам из Голландии и в переводе оно звучит, как «петля». Данное приспособление состоит из эластичных лент, канатов или цепей, концы которых закреплены в специальные петли либо дополнены грузозахватными системами. Рассмотрим, какие бывают виды стропов и их маркировку.
Канатные стропы
Цепные стропы
Текстильные стропы
Стропы от компании ПК «СКиТ»
Канатные стропы
Такие грузозахватные приспособления играют важную роль в большинстве грузоподъемных операций в портах, на предприятиях нефтегазовой и химической промышленности. Канатные стропы востребованы благодаря небольшой цене, удобству использования и универсальности. Главный элемент конструкции — особо прочный канат из стали (перевитая в крепкие пряди металлизированная проволока). Такие стропы снабжены сердечником, изготовленным из пеньки.
Плюсы канатных строп:
- высокая устойчивость к воздействию внешних факторов;
- отличная гибкость, эластичность;
- увеличенный срок годности благодаря высокой износостойкости;
- возможность оперативно определить дефектные участки, провести их браковку.
Используя канатные стропы, следует учитывать их высокую массу. При неаккуратном обращении ими можно повредить груз, особенно с острыми краями (если происходит разрыв, соприкосновение груза с оголенной проволокой).
Варианты
Чаще всего канатные стропы используют для работы с большими грузами. Обычно контейнеры для таких видов строп для крана снабжаются кольцами или проушинами, к которым крепятся стропильные ветви. Канаты могут достигать диаметра до 45 мм и эксплуатироваться в температурном режиме от -60 С до +400 С.
По конструкционным особенностям канатные стропы подразделяются на:
- СКП (или УСК1) — канат с 2 петлями на краях.
- 1СК (одноветвевые). Модель комплектуется крюками/коушами.
- 2СК (двухветвевые). Они используются с кранами (для удержания груза с помощью крюков). Грузоподъемность моделей рассчитана до 16 т.
- 3 СК (трехветвевые). Востребованы в транспортных, строительных компаниях.
- 4СК (четырехветвевые). Их еще называют «пауками», они имеют самую высокую грузоподъемность и способны выдерживать массу до 50 т. В основном применяются в строительной, производственной сфере.
Канатные стропы имеют различную длину — от 1 до 6 м. В ПК «СКиТ» вы можете заказать изготовление необходимых моделей по индивидуальным типоразмерам, с увеличенными ветвями.
Цепные стропы
Основной конструктивный элемент цепных строп — цепь из стали повышенной прочности. Звенья крепятся друг к другу с помощью сварки, во всех моделях идет дополнительная комплектация крюками, при этом длина ветвей вариабельна и может быть от 1 до 20 м. Это универсальные модели, которые особенно востребованы на предприятиях топливной, металлургической, химической и атомной промышленности. Стропы активно применяются на складах, а также в тяжелой металлургии.
К преимуществам цепных строп относятся:
- высокая грузоподъемность;
- расширенный температурный рабочий диапазон: от -400 С до +500 С;
- высокий уровень безопасности при использовании, при небольшом превышении нагрузки стропа деформируется, что дает время на ее замену;
- возможность уменьшать при необходимости длину ветви с помощью специального приспособления.
К недостатку цепных строп относится большая масса, но цепи повышенной категории прочности (8-12) производятся с уменьшенным диаметром, что нивелирует этот минус.
Варианты
Цепные стропы классифицируются по конструкционным особенностям на кольцевые и ветвевые. По маркировке цепные стропы бывают следующих видов:
- 1СЦ (одноветвевые). Могут применяться как самостоятельные приспособления, так и для комплектации многоветвевых модификаций.
- 2СЦ (двухветвевые). Подходят для транспортировки тяжелых грузов, при серьезной нагрузке звенья растягиваются, но при этом не деформируются.

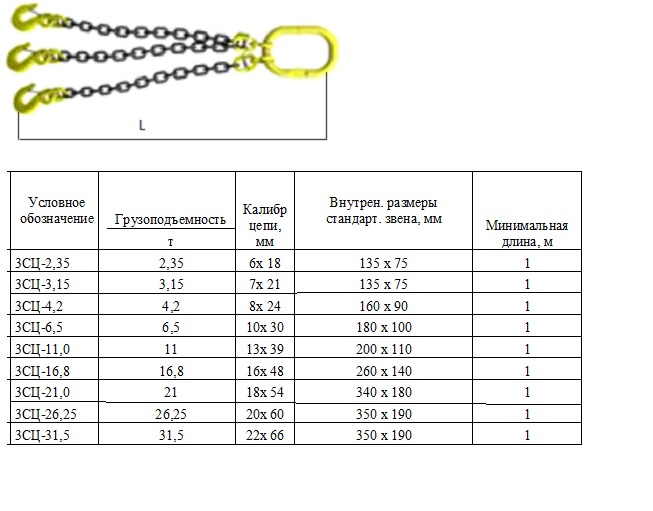

- 3СЦ (3-х ветвевые). Необходимы в строительных, такелажных работах, могут применяться для корректировки длины каждой ветви в отдельности.
- 4СЦ (4-х ветвевые или «цепные пауки»). Идеальны для взаимодействия с грузами сложной и нестандартной формы с несколькими точками крепления.
- ВЦ (цепная ветвь, дополненная кольцами или крюками).
- УСЦ (кольцевой строп).
- Показатель грузоподъемности строп такого вида зависит от категории прочности всех составляющих элементов, диаметра цепного звена.
Маркировка стропов из цепей отражает их основные характеристики: количество ветвей, размер звеньев (иногда его называют калибр цепи) и грузоподъемность. Например, наименование стропа 3СЦ-7,5/2000 13х39 сообщает нам, что эта стропа имеет три ветви, её грузоподъемность — 7,5 тонн и размер звеньев 13х39. Также указывается длина, которая в данном случае 2000 мм.
Текстильные стропы
Стропы канатного и цепного вида по характеристикам отличаются большим весом и становятся слишком сложными для взаимодействия с окрашенными, хрупкими грузами. Специально для таких случаев существуют текстильные стропы, которые обладают требуемой гибкостью, легкостью и при этом прочно фиксируют грузы, обеспечивая надежную строповку.
К основным плюсам такого вида стропов относятся:
- малый вес и компактность;
- удобство при транспортировке на объект и последующем хранении;
- безопасность при подъеме грузов;
- невосприимчивость к температурным скачкам благодаря синтетической основе;
- устойчивость к химическим реагентам, нефтепродуктам, органическим растворителям, высокой влажности;
- эти типы стропов отличаются небольшой ценой.
Текстильные стропы неустойчивы к воздействию агрессивных кислот и щелочей.
Варианты
Текстильные стропы подразделяются на несколько разновидностей:
- 1СТ (одноветвевые).
- 2СТ (двухветвевые).
- 3СТ (трехветвевые).
- 4СТ (четырехветвевые).
- СТП (петлевые).
- СТК (кольцевые).
Петлевые, кольцевые модификации относятся к классу универсальных и могут использоваться при обвязке различного груза.
Текстильные стропы могут быть в ленточном и круглопрядном исполнении, во втором случаей чехол из эластичной ткани дополняется прочным сердечником.
Маркировка
В маркировке текстильных стропов используется цветовая гамма:
- фиолетовые: 1 т;
- зеленые: 2 т;
- желтые: 3 т;
- серые: 4 т;
- красные: 5 т;
- коричневые; 6 т;
- синие: 8 т;
- оранжевые: от 10 т.
При необходимости заказчиком может быть выбран любой цвет.
Стропы от компании ПК «СКиТ»
Производственно-торговая компания «СКиТ» предлагает большой выбор различных видов грузоподъемных строп. При их производстве особенное внимание уделяется требованиям к безопасности, строгому контролю каждого производственного этапа. Все выпускаемые нами стропы соответствуют существующим нормам и стандартам безопасности. Прежде, чем продукция поступит в продажу, она проходит испытания на соответствие установленным правилам, гарантирующих надежность. Имеются все необходимые сертификаты на продукцию.
Что такое грузоподъемность? — Определение из Safeopedia
Последнее обновление: 16 мая 2019 г.
Что означает грузоподъемность?
Грузоподъемность относится к максимальным требованиям, нагрузкам или нагрузкам, которые могут быть возложены на данную систему при нормальных или иных заданных условиях в течение длительного периода времени. Другими словами, это относится к способности системы продолжать выполнять предназначенную функцию, поддерживая определенный вес.
В профессиональных условиях грузоподъемность обычно относится конкретно к максимальным требованиям, нагрузкам или нагрузкам, которые можно безопасно воздействовать на систему, не вызывая ее отказа.
Safeopedia объясняет грузоподъемность
Правила техники безопасности юридически обязывают работодателей соблюдать обозначение грузоподъемности. Например, грузоподъемность транспортного средства описывает количество веса, которое оно может безопасно перевозить, с учетом увеличения риска, возникающего после того, как транспортное средство становится избыточным. Вес, который может безопасно поднять кран или вилочный погрузчик, который могут выдержать леса или транспортное средство, — все это ссылки на грузоподъемность. Количество ударов и постоянный вес нагрузки, которые должна выдерживать система защиты от падения, также являются примером грузоподъемности.
OSHA имеет ряд специальных правил, касающихся допустимой нагрузки. Например, строительные стандарты (29 CFR 1926) требуют, чтобы все лица, работающие с механическими кранами, были обеспечены информацией, включающей грузоподъемность, на которую рассчитан кран. Чтобы система соответствовала соответствующим требованиям безопасности, определение допустимой нагрузки должно быть оценено квалифицированным специалистом в соответствии с конкретными рекомендациями по испытаниям, описанными признанным органом по стандартизации, таким как Американский национальный институт стандартов (ANSI).
В стандартах безопасности по грузоподъемности подчеркивается, что грузоподъемность системы должна быть легкодоступна для пользователей, и требуется, чтобы она была размещена на видном месте в системе или рядом с ней. Информация о грузоподъемности, представленная в лифтах, является ярким примером этого требования. Ожидается, что работодатели будут обслуживать систему таким образом, чтобы она оставалась способной выдерживать нагрузку, для которой она была первоначально сертифицирована.
OSHA также рассматривает грузоподъемность в соответствии со своим пунктом об общих обязанностях, который обязывает работодателей обеспечивать работникам безопасную рабочую среду. Например, пункт об общих обязанностях обычно используется для вынесения работодателю штрафов за небезопасные методы работы, которые включают эксплуатацию оборудования или транспортных средств, не имеющих четкой маркировки грузоподъемности.
Реклама
Поделись этим термином
Реклама
Связанные термины
- Статическая грузоподъемность
- Постоянная нагрузка
- Активная нагрузка
- Рабочая поверхность для ходьбы
- Такелажное оборудование
- Мобильный кран
Похожие материалы
- Обеспечение безопасности при навесном оборудовании: безопасность вилочного погрузчика с навесным оборудованием
- 4 распространенных несчастных случая с вилочными погрузчиками – и как их предотвратить
- 6 шагов по закреплению транспортных грузов
- 10 лучших советов по повышению безопасности на складе
- Как отказоустойчивая конструкция обеспечивает безопасность работников, когда что-то идет не так
- Преодоление проблем с защитой устаревшего оборудования
Метки
Технологическая безопасностьБезопасность при транспортировкеСтандартыБезопасность погрузочного докаАктуальные статьи
Знаки безопасности
Символы безопасности и их значение
СИЗ
12 типов перчаток для защиты рук (и как правильно выбрать)
СИЗ
Перчатки, устойчивые к порезам: руководство по уровням сопротивления порезам
Первая помощь
Первая помощь при отравлении химическими веществами
Грузоподъемность Определение | Law Insider
означает количество детей, за которыми, по определению Департамента, детский сад может ухаживать одновременно в дополнение к любым детям младше 12 лет, проживающим в доме.
Дети в возрасте 12 лет и старше, находящиеся в помещении, не учитываются при определении разрешенной вместимости.означает мощность (в МВт переменного тока), заключенную по контракту с MSEDCL для поставки победителем тендера в пункте поставки в рамках Проекта солнечной энергетики.
означает новый Генератор, существенное увеличение мощности существующего Генератора или повторную активацию всего или части Генератора, который не эксплуатировался в течение пяти или более лет, который начинает коммерческую эксплуатацию после даты вступления в силу этого определения. Для целей Раздела 23.4.5 настоящего Приложения H «Минимальный уровень предложения» для Поставщика установленной мощности в зоне смягченной мощности, который не является ресурсом особого случая, означает наименьшее из (i) числового значения, равного 75% Чистой суммы смягчения. CONE, переведенный в ежемесячное значение UCAP с поправкой на сезонные колебания («Минимальный уровень предложения CONE CONE по смягчению последствий»), или (ii) числовое значение, которое является значением Unit Net CONE за первый год, определенным, как указано в Разделе 23.
4.5.7, переведенным в сезонное скорректированное ежемесячное значение UCAP с использованием соответствующего коэффициента простоя класса («Минимальный уровень предложения Unit Net CONE»). Минимальный уровень предложения для поставщика установленной мощности в зоне смягченной мощности, который является ресурсом особого случая, означает числовое значение, определенное в соответствии с пунктом 23.4.5.7.5. Предельный уровень предложения для дополнительного CRIS MW означает числовое значение, определенное в соответствии с пунктом 23.4.5.7.6. Для целей Раздела 23.4.5 настоящего Приложения H «Спонсоры, не соответствующие требованиям», означают Владельца передачи, Орган государственной власти или любую другую организацию с Районом передачи в NYCA, либо агентство или учреждение Нью-Йорка. Государство или его политическое подразделение.означает Средний дневной расход, для обработки которого утверждены Работы;
имеет значение, указанное в Разделе 3.1(f).
имеет значение, указанное в Соглашении об обеспечении надежности.
