Бесконтактные индуктивные датчики KIPPRIBOR серии LA

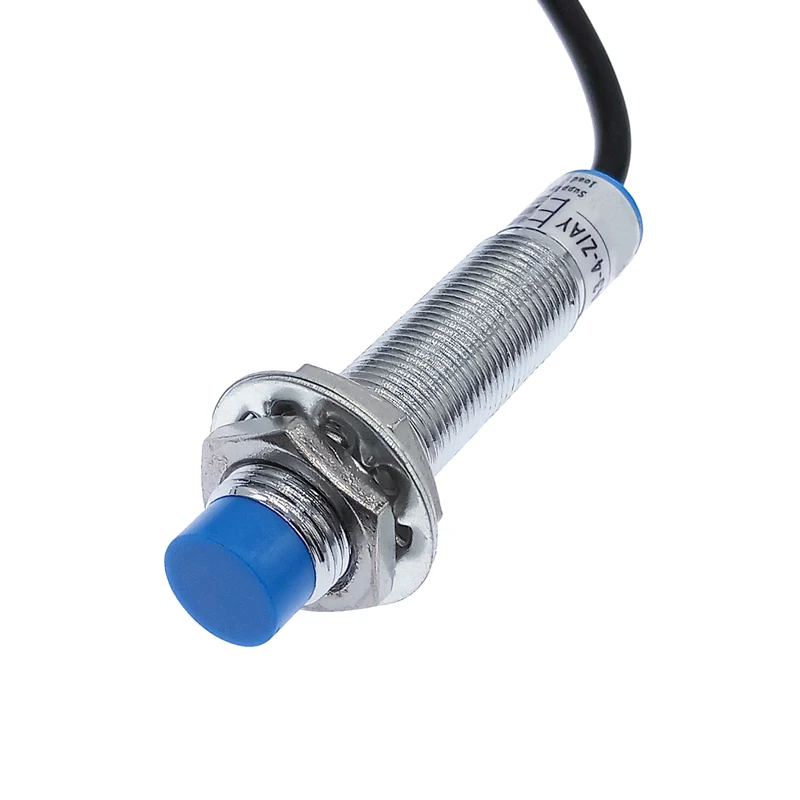

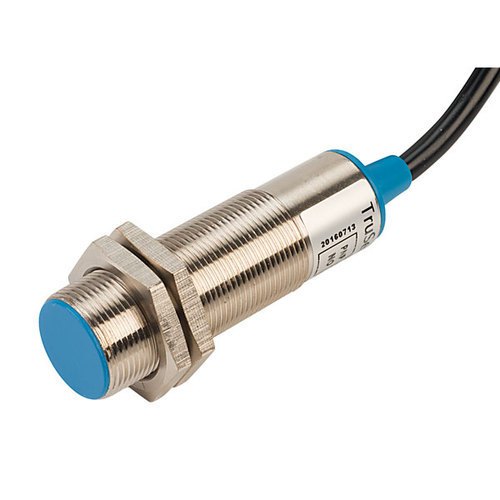

Индуктивные бесконтактные выключатели KIPPRIBOR серии LA – это датчики, выполненные в цилиндрическом корпусе, реагирующие на приближение металлического предмета (объекта) к их чувствительной части. Чувствительная часть индуктивного датчика KIPPRIBOR серии LA расположена с торца и защищена пластиковым колпачком. Номинальное расстояние срабатывания (Sn) датчиков LA зависит от модификации и может составлять 2, 4, 5, 8, 10, 15 мм.
К основным особенностям индуктивных датчиков серии LA можно отнести их способность реагировать исключительно на металлические объекты при отсутствии механического контакта с объектом (т.е. на расстоянии). Эта особенность позволяет применять датчики серии LA для мониторинга промежуточных или конечных положений металлических частей, узлов и механизмов. Частота переключения индуктивных датчиков KIPPRIBOR серии LA достаточно высока, что позволяет успешно применять их как первичные датчики скорости в комплексе со счетчиками импульсов и тахометрами.
Наиболее широко индуктивные выключатели используются как альтернатива механическим концевым выключателям. Отсутствие трущихся и подвижных деталей в датчиках KIPPRIBOR серии LA, а также их способность бесконтактно реагировать на объект, увеличивает ресурс работы отдельных узлов и повышает степень надежности оборудования.
Диаметр корпуса 8 мм
Утапливаемое исполнение | |||||
10…30 VDC | NPN 3-проводная | NO | 1 мм | 500 Гц | LA08-45.1N1.U1.K |
NC | LA08-45.1N2.U1.K | ||||
NPN 4-проводная | NO+NC | LA08-45. | |||
PNP 3-проводная | NO | LA08-45.1P1.U1.K | |||
NC | LA08-45.1P2.U1.K | ||||
PNP 4-проводная | NO+NC | LA08-45.1P4.U1.K | |||
Неутапливаемое исполнение | |||||
10…30 VDC | NPN 3-проводная | NO | 2 мм | 300 Гц | LA08M-45.2N1.U1.K |
NC | LA08M-45.2N2.U1.K | ||||
NPN 4-проводная | NO+NC | LA08M-45. | |||
PNP 3-проводная | NO | LA08M-45.2P1.U1.K | |||
NC | LA08M-45.2P2.U1.K | ||||
PNP 4-проводная | NO+NC | LA08M-45.2P4.U1.K | |||
1N4.U1.K
2N4.U1.KДиаметр корпуса 12 мм
Утапливаемое исполнение | |||||
10…30 VDC | NPN 3-проводная | NO | 2 мм | 2 кГц | LA12-50.2N1.U1.K |
NC | LA12-50. | ||||
NPN 4-проводная | NO+NC | LA12-50.2N4.U1.K | |||
PNP 3-проводная | NO | LA12-50.2P1.U1.K | |||
NC | LA12-50.2P2.U1.K | ||||
NPN 4-проводная | NO+NC | LA12-50.2P4.U1.K | |||
10…60 VDC | 2-проводная | NO | LA12-50.2D1.U4.K | ||
NC | LA12-50.2D2.U4.K | ||||
20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA12-60. | |
NC | LA12-60.2A2.U7.K | ||||
Неутапливаемое исполнение | |||||
10…30 VDC | NPN 3-проводная | NO | 4 мм | 1 кГц | LA12M-50.4N1.U1.K |
NC | LA12M-50.4N2.U1.K | ||||
NPN 4-проводная | NO+NC | LA12M-50.4N4.U1.K | |||
PNP 3-проводная | NO | LA12M-50.4P1.U1.K | |||
NC | LA12M-50. | ||||
PNP 4-проводная | NO+NC | LA12M-50.4P4.U1.K | |||
10…60 VDC | 2-проводная | NO | LA12M-50.4D1.U4.K | ||
NC | LA12M-50.4D2.U4.K | ||||
20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA12M-60.4A1.U7.K | |
NC | LA12M-60.4A2.U7.K | ||||
2N2.U1.K
2A1.U7.K
4P2.U1.KДиаметр корпуса 18 мм
Утапливаемое исполнение | |||||
10…30 VDC | NPN 3-проводная | NO | 5 мм | 1 кГц | LA18-55. |
NC | LA18-55.5N2.U1.K | ||||
NPN 4-проводная | NO+NC | LA18-55.5N4.U1.K | |||
PNP 3-проводная | NO | LA18-55.5P1.U1.K | |||
NC | LA18-55.5P2.U1.K | ||||
PNP 4-проводная | NO+NC | LA18-55.5P4.U1.K | |||
10…60 VDC | 2-проводная | NO | LA18-55.5D1.U4.K | ||
NC | LA18-55.5D2.U4.K | ||||
20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA18-55. | |
NC | LA18-55.5A2.U7.K | ||||
Неутапливаемое исполнение | |||||
10…30 VDC | NPN 3-проводная | NO | 8 мм | 500 Гц | LA18M-55.8N1.U1.K |
NC | LA18M-55.8N2.U1.K | ||||
NPN 4-проводная | NO+NC | LA18M-55.8N4.U1.K | |||
PNP 3-проводная | NO | LA18M-55.8P1.U1.K | |||
NC | LA18M-55. | ||||
PNP 4-проводная | NO+NC | LA18M-55.8P4.U1.K | |||
10…60 VDC | 2-проводная | NO | LA18M-55.8D1.U4.K | ||
NC | LA18M-55.8D2.U4.K | ||||
20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA18M-55.8A1.U7.K | |
NC | LA18M-55.8A2.U7.K | ||||
5N1.U1.K
5A1.U7.K
8P2.U1.KДиаметр корпуса 30 мм
Утапливаемое исполнение | |||||
10…30 VDC | NPN 3-проводная | NO | 10 мм | 300 Гц | LA30-55. |
NC | LA30-55.10N2.U1.K | ||||
NPN 4-проводная | NO+NC | LA30-55.10N4.U1.K | |||
PNP 3-проводная | NO | LA30-55.10P1.U1.K | |||
NC | LA30-55.10P2.U1.K | ||||
PNP 4-проводная | NO+NC | LA30-55.10P4.U1.K | |||
10…60 VDC | 2-проводная | NO | LA30-55.10D1.U4.K | ||
NC | LA30-55.10D2.U4.K | ||||
20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA30-80. | |
NC | LA30-80.10A2.U7.K | ||||
Неутапливаемое исполнение | |||||
10…30 VDC | NPN 3-проводная | NO | 15 мм | 150 Гц | LA30M-55.15N1.U1.K |
NC | LA30M-55.15N2.U1.K | ||||
NPN 4-проводная | NO+NC | LA30M-55.15N4.U1.K | |||
PNP 3-проводная | NO | LA30M-55.15P1.U1.K | |||
NC | LA30M-55. | ||||
NPN 4-проводная | NO+NC | LA30M-55.15P4.U1.K | |||
10…60 VDC | 2-проводная | NO | LA30M-55.15D1.U4.K | ||
NC | LA30M-55.15D2.U4.K | ||||
20…250 VAC | 3-проводная(2) | NO | 25 Гц | LA30M-80.15A1.U7.K | |
NC | LA30M-80.15A2.U7.K | ||||
10N1.U1.K
10A1.U7.K
15P2.U1.KМодификации индуктивных датчиков KIPPRIBOR серии LA с разъемом
Утапливаемое исполнение | |||||
10…30 VDC | NPN трехпроводная | NO | 2 мм | 2 кГц | LA12-68. |
NC | LA12-68.2N2.U1.E | ||||
NPN четырехпроводная | NO+NC | LA12-68.2N4.U1.E | |||
PNP трехпроводная | NO | LA12-68.2P1.U1.E | |||
NC | LA12-68.2P2.U1.E | ||||
PNP четырехпроводная | NO+NC | LA12-68.2P4.U1.E | |||
10…60 VDC | двухпроводная | NO | LA12-68.2D1.U4.E | ||
NC | LA12-68. | ||||
Неутапливаемое исполнение | |||||
10…30 VDC | NPN трехпроводная | NO | 4 мм | 1 кГц | LA12M-68.4N1.U1.E |
NC | LA12M-68.4N2.U1.E | ||||
NPN четырехпроводная | NO+NC | LA12M-68.4N4.U1.E | |||
PNP трехпроводная | NO | LA12M-68.4P1.U1.E | |||
NC | LA12M-68. | ||||
PNP четырехпроводная | NO+NC | LA12M-68.4P4.U1.E | |||
10…60 VDC | двухпроводная | NO | LA12M-68.4D1.U4.E | ||
NC | LA12M-68.4D2.U4.E | ||||
2N1.U1.E
2D2.U4.E
4P2.U1.EТехнические характеристики
Модификации
Габаритные размеры
Схемы подключения
Документация
Комплектность
Сопутствующие товары
Задать вопрос специалисту
Технический вопросПредложения/замечания по сайтуДругое
E-mail*
Компания
Телефон
Cообщение*
Добавить файлы
Индуктивный датчик | это.
.. Что такое Индуктивный датчик?Индуктивный датчик — бесконтактный датчик, предназначенный для контроля положения объектов из металла (к другим материалам не чувствителен).
Индуктивные датчики широко используются для решения задач АСУ ТП. Выполняются с нормально разомкнутым или нормально замкнутым контактом.
Принцип действия основан на изменении параметров магнитного поля, создаваемого катушкой индуктивности внутри датчика.
Содержание
|
Принцип действия
Принцип действия бесконтактного конечного выключателя (ВК) основан на изменении амплитуды колебаний генератора при внесении в активную зону датчика металлического, магнитного, ферро-магнитного или аморфного материала определенных размеров.
При подаче питания на конечный выключатель в области его чувствительной поверхности образуется изменяющееся магнитное поле, наводящее во внесенном в зону материале вихревые токи, которые приводят к изменению амплитуды колебаний генератора. В результате вырабатывается аналоговый выходной сигнал, величина которого изменяется от расстояния между датчиком и контролируемым предметом. Триггер Шмитта преобразует аналоговый сигнал в логический.
Структура
Индуктивные бесконтактные выключатели могут состоять из следующих основных узлов:
1.Генератор создает электромагнитное поле взаимодействия с объектом.
2. Триггер Шмитта обеспечивает гистерезис при переключении.
3. Усилитель увеличивает амплитуду сигнала до необходимого значения.
4. Светодиодный индикатор показывает состояние выключателя, обеспечивает контроль работоспособности, оперативность настройки.
5. Компаунд обеспечивает необходимую степень защиты от проникновения твердых частиц и воды.
6. Корпус обеспечивает монтаж датчика, защищает от механических воздействий. Выполняется из латуни или полиамида, комплектуется метизными изделиями.
Основные oпределения
Активная зона
Активная зона бесконтактного индуктивного выключателя — та область перед его чувствительной поверхностью, где более всего сконцентрировано магнитное поле чувствительного элемента датчика. Диаметр этой поверхности приблизительно равен диаметру датчика.
Номинальное расстояние переключения
Номинальное расстояние переключения — теоретическая величина, не учитывающая разброс производственных параметров датчика, изменения температуры и напряжения питания.
Рабочий зазор
Поправочный коэффициент рабочего зазора
Поправочный коэффициент дает возможность определить рабочий зазор, который зависит от металла, из которого изготовлен объект воздействия.
| Материал | Коэффициент |
|---|---|
| Сталь 40 | 1,00 |
| Чугун | 0,93…1,05 |
| Нержавеющая сталь | 0,60…1,00 |
| Алюминий | 0,30…0,45 |
| Латунь | 0,35…0,50 |
| Медь | 0,25…0,45 |
См. также
- Датчик
- Индуктивность
- Электронный счетчик импульсов
Литература
- Туричин А. М., Электрические измерения неэлектрических величин, 4 изд., М.—Л., 1966.
Ссылки
- http://bse.sci-lib.com/article054468.html
Индуктивные датчики | Метод и функция обнаружения
Различные принципы обнаружения могут использоваться для различных задач обнаружения. Принцип обнаружения, наиболее подходящий для конкретного приложения, определяется из различных соображений: к ним относятся материал обнаруживаемого объекта, среда приложения и расстояние, с которого должно происходить обнаружение.
Если обнаруживаемый объект является электропроводным, например, из металл и могут быть обнаружены с близкого расстояния, рекомендуется индуктивный датчик.
Индуктивные датчики функционируют таким образом, что датчик излучает высокочастотное переменное магнитное поле . Когда металлическая переключающая мишень приближается к этому магнитному полю, энергия извлекается из переменного поля за счет потерь на вихревые токи. Кроме того, ферромагнитные переключающие мишени вызывают потери при перемагничивании. Эти потери оцениваются, и датчик переключается при достижении определенного порога.
Типичные области применения включают контроль положения всех видов, контроль положений клапана и обнаружение скорости движения ленты . Исключительная универсальность принципа физического измерения означает, что на рынке доступно множество различных типов конструкций и версий датчиков, подходящих для конкретных условий эксплуатации, например, датчики с коэффициентом уменьшения 1, датчики NAMUR, датчики с металлическим лицом и датчики с одобрением типа E1 для использование в транспортных средствах.
В зависимости от приложения в качестве альтернативы можно использовать следующие принципы обнаружения :
- Емкостной датчик: для обнаружения объектов из пластика или бумаги, а также жидкостей (маслянистых или водных), гранул и порошков
- Датчик магнитного поля: объекты, которые являются магнитными или могут быть оснащены магнитом
Конструкция с индуктивным датчиком
Индуктивные датчики бесконтактные. Датчики обнаруживают металлических объекта , расположенных в их поле измерения. Для этого они используют взаимодействие металлического предмета как электрического проводника с излучаемым магнитным переменным полем датчика. В электрическом проводнике индуцируются вихревые токи , которые извлекают энергию из поля и тем самым влияют на уровень амплитуды колебаний.
Сердечником индуктивного датчика является катушка , обычно с ферритовым сердечником , который позволяет магнитному полю выходить в определенном направлении.
История индуктивных датчиков приближения
Первый индуктивный датчик приближения промышленного класса был разработан и выпущен на рынок в 1958 Уолтером Пепперлом и Вильфридом Гейлом
. В то время развитие было обусловлено соседним BASF . BASF хотел заменить механические переключающие контакты, использовавшиеся в то время для обнаружения товаров, на бесконтактные переключающие датчики, которые не вызывали искровых разрядов .
Намерение состояло в том, чтобы значительно снизить опасность взрыва . Даже первый индуктивный бесконтактный датчик был разработан с учетом искробезопасности в соответствии со стандартом NAMUR . Стандартизация
Все бесконтактные датчики и индуктивные датчики от Pepperl+Fuchs были разработаны, изготовлены и проданы в соответствии с применимым стандартом IEC/EN 60947 «Низковольтные коммутационные устройства — Часть 5-2: Блоки управления и переключающие элементы — датчики приближения».
Дополнительная информация
Индуктивные датчики имеют типичных ключевых технических данных .
Это необходимо знать для обеспечения надлежащего использования на установках и в приложениях.
Датчик переключается на определенном расстоянии от металлического предмета. Это расстояние называется «рабочее расстояние». Рабочее расстояние является наиболее важной характеристикой индуктивного датчика.
