Поговорку «Семь раз отмерь — один раз отрежь», наверное, вспоминают чаще других. И вместе с ней из глубин памяти всплывает деревянная линейка, ножницы, испорченный лист бумаги и детское горе. А вот у тех, кто занимается составлением коммерческих предложений и монтажом, эта пословица ассоциируется с упущенной прибылью и испорченными материалами. Как избавиться от неприятных ассоциаций? Выход один — в правильном использовании надлежащим образом подобранного измерительного инструмента.

В этом материале мы рассмотрим измерительные инструменты и приборы, как классические, так и новомодные.

Новые технологии помогают проводить измерения не только точнее, но и быстрее. В качестве примера таких технологий можно привести электронные шкалы, лазерные указатели, ультразвуковые измерители расстояния. Так, использование электронных шкал вместо механических позволяет существенно расширить набор функций измерительного инструмента за счет встроенных вычислительных возможностей и избавиться от необходимости применения калькулятора. Среди самых важных функций — измерения относительно заданной базы, усреднение результата, вычисление площадей и объемов.

Чаще всего приходится проводить линейные измерения объектов. Классическими инструментами для таких измерений являются рулетка, линейка, штангенциркуль, микрометр и калибр.

Микрометр и штангенциркуль в области монтажа и обслуживания телекоммуникаций применяются редко. Микрометр может использоваться для измерения сечений проводников, а штангенциркуль — для разметки во время слесарных работ (например, при изготовлении крепежных и монтажных отверстий).

Изменились эти инструменты не сильно, но возможность цифрового отсчета появилась и у них. Столь же редко, в основном для определения зазоров при ремонте оргтехники, применяются плоские калибры.

Наибольшей популярностью при измерении протяженных объектов и разметке помещений пользуется рулетка. Пожалуй, она является наиболее часто используемым измерительным инструментом. Приобретая рулетку, первое, на что следует обратить внимание, — это качество полотна. У хороших рулеток полотно изготовлено из гибкой стальной ленты (чем она шире, тем лучше), но за счет поперечного профиля его можно даже на весу выдвинуть из корпуса рулетки и использовать для измерений прямой отрезок длиной до трех метров. Упор в нулевой отметке полотна должен двигаться для обеспечения правильного измерения охватываемого и охватывающего размеров. С целью максимального удобства определения внутренних размеров корпус рулетки обычно делают калиброванным, а результат получают, сложив отсчет по выдвинутому полотну с длиной корпуса.

Если измерения выполняются в основном в вертикальной плоскости, то удобнее применять измерительную штангу (телескопическую линейку). Штанга имеет губки для измерения охватываемого и охватывающего размеров, а также встроенный уровень для вертикального позиционирования.

Для измерения больших длин на поверхности пола или грунта применяется мерное колесо. С его помощью, например, очень удобно измерять протяженность кабельных трасс на улице или размечать место до повреждения кабеля по данным измерений рефлектометра.

Еще один, к сожалению, незаслуженно забытый инструмент может очень помочь при наличии выполненных в масштабе строительных чертежей или планов объекта. Какую бы причудливую конфигурацию ни имела трасса кабельной линии, ее длину, если она обозначена на чертежах, всегда можно измерить с помощью курвиметра. А значит, курвиметр пригодится при оценке стоимости монтажа кабельных систем по плану помещения.

Другое дело, если плана нет, а заказчик хочет, чтобы, окинув взглядом его офис, переполненный людьми и загроможденный мебелью, вы немедленно ответили на вопрос о стоимости предполагаемых монтажных работ, и как можно точнее. В такой ситуации всегда существует риск: если назвать небольшую цифру, то потом увеличить цену будет сложно, если же назвать завышенную сумму, то заказчик может уйти к конкурентам. Проблема решается с помощью ультразвукового или инфракрасного термометра. Эти приборы позволяют за пару минут получить значения всех трех измерений помещения и, если нужно, вычислить его площадь и объем. Измеритель достаточно приставить к стене, направить его в сторону другой стены и нажать на кнопку — и вы узнаете расстояние между ними.

Однако использование измерителей требует определенных навыков и внимательности: в случае сложной формы помещения или наличия в нем колонн можно легко ошибиться. Во избежание ошибки предпочтительнее использовать измерители с лазерным указателем. Чтобы снизить риск ошибки, измерения следует повторить несколько раз в разных точках. Полную же гарантию точного отсчета дает применение прибора с мишенью, устанавливаемой напротив измерителя. Поскольку мишень опознается прибором, то ошибки быть не может. Но и у этого устройства имеется недостаток — для выполнения измерений требуется участие двух человек.

Несколько иной набор инструментов необходим при разметке помещения во время монтажа кабельных каналов. К уже упомянутым рулетке и штанге следует добавить уровень, красящую нить для отбивки трассы, лазерный маяк (если у вас есть на него средства) и детектор неоднородностей.

Хорошо известный пузырьковый уровень тоже не отстает от общей тенденции.

Очень удобны модели со встроенным лазерным указателем — они позволяют без труда разметить вертикальную или горизонтальную линию, углы по 45°. Полученную таким способом или посредством измерений линию наносят на размечаемую поверхность маркером или с помощью красящей нити. Последний способ (отбивка) гораздо удобнее, так как он позволяет нанести ровную линию за несколько секунд — нить фиксируется по краям, натягивается и отпускается.

Лазерный маяк еще более упрощает работу — он устанавливается на одной из стен или на треноге посреди комнаты и выравнивается в горизонтальной плоскости. Причем выравнивание может выполняться вручную или автоматически. С помощью проходящего через развертывающее устройство лазерного луча маяк может рисовать горизонтали и вертикали по всему периметру комнаты.

После разметки трассу для монтажа кабельных каналов необходимо проверить с помощью детекторов на предмет наличия силовой проводки, арматуры или других неоднородностей в местах, выбранных для сверления крепежных отверстий, и оценить глубину их залегания. Применяемые для этих целей приборы позволяют также выявить места расположения элементов каркаса в стенах из гипсокартона.

Иногда при обслуживании телекоммуникационных систем инженерам требуется измерить температуру. Во-первых, это бывает необходимо для поиска вышедших из строя компонентов, во-вторых, — для определения температурных режимов оборудования. Последняя возможность оказывается полезна для проверки качества принудительной вентиляции в шкафах с телекоммуникационным оборудованием. После установки оборудования замеры необходимо произвести в нескольких точках на верхних крышках всех устройств.

Измерение температуры может проводиться контактным (с установкой датчика на измеряемую поверхность) и бесконтактным (посредством измерения интенсивности инфракрасного излучения) способами. При бесконтактном измерении температуры предназначенные для этого приборы могут выдавать численное значение (ИК-термометры) или показывать тепловую картину (тепловизоры).

Бесконтактное измерение температуры используется также электриками для оценки качества контакта на шинах находящихся под напряжением силовых щитов. Чем хуже контакт, тем выше его сопротивление, тем больше падение напряжения, тем сильнее он греется. Знание тепловой картины распределительного щита позволяет немедленно установить места, где плохо закреплен ввод или применяется провод не того сечения.

Для оценки качества работы систем охлаждения оборудования, вентиляции и кондиционирования требуется не только термометр, но и измеритель скорости воздушного потока (анемометр). Иногда они имеют встроенную функцию измерения температуры воздушного потока.

Кроме рассмотренных выше существует широкая гамма редко используемых приборов для измерения других, не менее важных для оценки качества среды обитания человека и функционирования оборудования параметров (влажности, освещенности, уровня шума и т.

п.).

Инструмент для измерения длины

Показать категории

По дате добавления

Только в наличии

В этой части каталога вы найдете различные инструменты для измерения длины. Они пригодятся Вам как для бытовых нужд, так и для производственных задач. Весь представленный здесь инвентарь можно разделить на 3 группы

Штангенциркуль – предназначен для точного измерения различных деталей. Здесь вы найдете как цифровой, так и простой вариант штангенциркуля.
Линейки
Рулетки

Интернет-магазин Автолонг предлагает купить измерительные приборы по самым низким ценам. Забрать самостоятельно с нашего склада или оформить доставку в любой регион России.

- Захваты магнитные
- - С функцией подкачки
- Наконечники, удлинители подкачки
- Отвертки
- Пневматический инструмент
- Пресс-масленки (тавотницы)
- Специнструмент
- Съемники
- - Кувалды
  - Молотки и киянки
- Шланги пневматические, Пистолеты продува
- - Шланг с быстросъемным разъемом
- Ящики инструментальные
- Автомобильные чайники
- Рюмки с Логотипом
Автомобильные видеорегистраторы
Автомобильные кондиционеры
Автомобильные навигаторы
Автономные отопители и запчасти к ним
Аксессуары для грузовиков DAF
Аксессуары для грузовиков IVECO
Аксессуары для грузовиков MAN
Аксессуары для грузовиков VOLVO
- Акустические провода AUX
- Держатели для телефонов, планшетов
- Зарядные устройства USB
- Кабели, провода, шнуры для зарядки
- Карты памяти
- Коврики противоскользящие на панель
- Наушники
- Разветвители прикуривателя и USB
Браслеты цепи противоскольжения
Вентиля бескамерной шины
Вентиляторы и тепловентиляторы
Держатели для мобильных устройств
- - Малый угол вставные
  - Малый угол накладные
- - Большой угол вставные
  - Большой угол накладные
- - Прямые дефлекторы, ветровики вставные
  - Прямые дефлекторы, ветровики накладные
- Накладные дефлекторы, ветровики
- Вставные дефлекторы, ветровики
- - Белые дефлекторы, ветровики
  - Зеленые дефлекторы, ветровики
  - Красные дефлекторы, ветровики
  - Прозрачные дефлекторы, ветровики
  - Серые дефлекторы, ветровики
  - Синие дефлекторы, ветровики
  - Черные дефлекторы, ветровики
- Воздухозаборники
- Ветровик на боковые окна
- Дефлектор на капот (мухобойка)
- Дефлектор, ветровик двери
- Дефлектора, ветровики универсальные
- Длинный дефлектор, ветровик
- Комплект дефлекторов на грузовик
Диски тахографа (тахограмма)
Дуги на крышу
Защита фар
Знаки аварийной остановки
Канистры
Кепки
Коврики антискользящие
Коврики в багажник (легковые)
- Колпачки на гайки
Крепления брызговика (аккумулятора)
Кружки
- Крепление крыльев и подкрылков
- Крылья и подкрылки грузовика и прицепа
Крышки топливного бака, радиатора
Куклы на кабину
Отбойники
Перчатки
Пневматические разъемы
Пневморессоры
Подогреватели тосола
Провода прикуривателя
Противооткатные устройства
Противопожарные Ящики
Радиостанции, Антенны
- Аптечки автомобильные
- Батарейки
- Брелоки
- Водосгоны, Щетки для мытья
- Жилеты светоотражающие ГОСТ
- Замки навесные
- Защита от солнца
- Изолента
- Иконы, четки, кресты
- Компрессоры для накачки шин
- Крышки ступицы
- Лопаты
- Магниты блокировки тахографа
- Накидки на панель
- Наушники и гарнитуры
- Огнетушители
- Опрыскиватели
- Органайзеры для умывальных принадлежностей (Косметички)
- Пепельницы
- Пломбы
- Рамки под номер
- Ремни брючные с логотипом
- Скотч двухсторонний
- Спиннеры
- Сумки для документов
- Трусы, носки, сланцы
- Умывальники
- Уплотнительные кольца
- Форсунки омывателя стекла
- Щипцы, Ножницы
Ручки на руль
- Сигналы с встроенной подсветкой
Таблички опознавательные
Таблички светодиодные
Товары бренда АВТОЛОНГ
Тонировки, Пленки на стекла
Тормозные трубки
Троса буксировочные
Троса тента
Фонарики и принадлежности
Фумигаторы
- Толстовки
Холодильники
Шайбы медные, прорезиненые
Шапки
Шланги МБС
Шланги пневматические (магистральные)
Шнурки с логотипом
Щетки стеклоочистителя (дворники) ALCA,HEYNER, AVS
- Блокираторы GPS сигнала и радар-детекторы
- Вольтметры
- Выключатели массы
- Заглушки в панель приборов USB
- Зарядные устройства
- Клеммы, перемычки
- Патроны указателей габаритов, поворотов
- - Светодиодная переносная лампа
- Подогревы фильтра
- Предохранители
- Провода AUX
- Провода зарядные
- Провода соединительные
- Провода, разъемы фонарей
- Разветвители прикуривателя
- Разъемы указателей поворота
- ТВ приемники цифровые, Рессиверы
- Телевизоры
- Тестеры, Пробники, Мультиметры
- ФМ- модуляторы
- Центральные замки
Электрические кабеля, разъемы

8 800 333-31-59
[email protected]

Вход в личный кабинет

Пароль

Забыли пароль?

Восстановить пароль

10 электронных инструментов для измерения длины с AliExpress / Подборки товаров с Aliexpress и не только / iXBT Live

На AliExpress продается большое количество разнообразных инструментов, многие из которых помогут домашнему мастеру в проведении работ связанных со стройкой или ремонтом. На этот раз посмотрим, какие полезные электронные приспособления для измерения длины можно там найти. В подборке собрано все только самое популярное, необычное и интересное!

Компактный дальномер в алюминиевом корпусе

Продают здесь

Интересный и стильный вариант дальномера в алюминиевом корпусе, который всегда будет под рукой. В 2019 году получил награду за дизайн и качество. Устройство имеет небольшой, но хорошо читаемый дисплей и, в зависимости от модели, всего одну или две кнопки управления, а также оснащено аккумулятором на 200мАч. Более продвинутая модель (LS-P) позволяет, помимо расстояния, рассчитывать площадь, объем и длины сторон. Максимальная длина измеряемой дистанции 40 метров.

Дальномер с расчетом площади и объема

Продают здесь

Продвинутый и один из самых популярных на Алиэкспресс дальномеров с возможностью автоматического расчета площади, объема и углов по Пифагору. Инструмент оснащен большим цифровым дисплеем, отображающим несколько предыдущих измерений и противоударным влагозащитным корпусом. На странице товара есть несколько разных вариантов с максимальной дистанцией измерений от 40 до 100м.

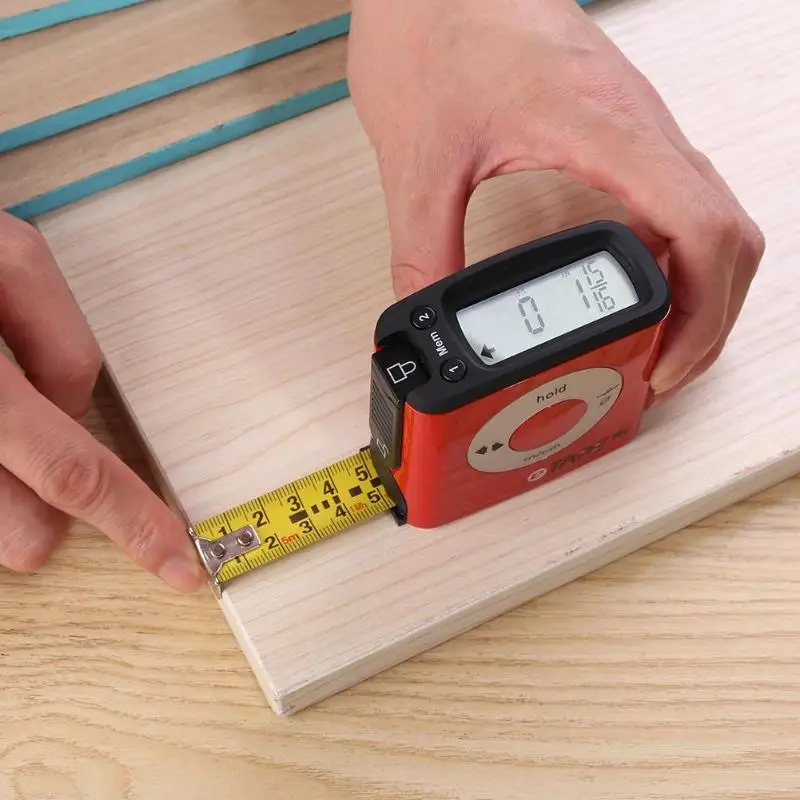

Цифровая рулетка с подключением к смартфону

Продают здесь

Небольшой дальномер с OLED дисплеем для измерения дистанции до 30 метров. Прибор легко помещается в руке, но при этом обладает очень хорошей точностью измерения. На дисплее отображается текущее и предыдущее измерения. Огромным плюсом является взаимодействие с приложением Xiaomi Mi Home на смартфоне, все измерения моментально передаются по Bluetooth. Кроме этого, в приложении можно самому нарисовать план помещения или подложить готовый и нанести на него измеренные размеры. Питание от встроенного аккумулятора.

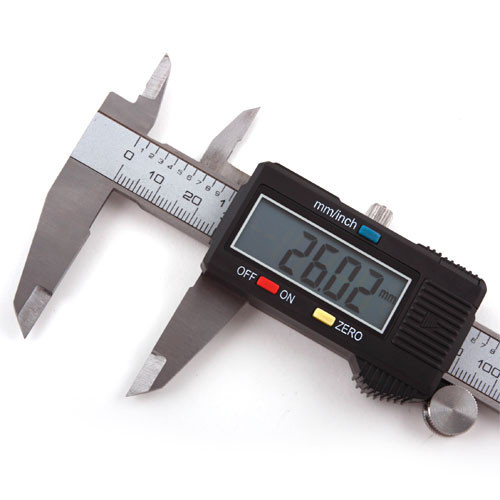

Штангенциркуль с дисплеем

Продают здесь

Один из самых незаменимых инструментов в арсенале домашнего мастера, который позволяет с высокой точностью измерить нужные длины и размеры деталей. Инструмент выполнен из нержавеющей стали и оснащен большим LCD-дисплеем. Есть две кнопки — включение и установка значения на ноль. В конструкции присутствует винт для закрепления каретки в неподвижном положении. Максимально измеряемая длина до 150мм. Пластиковый кейс в комплекте.

Отпический лазерный дальномер

Продают здесь

Когда нужно измерить дистанцию до объекта расположенного за несколько сотен метров, тут уже не обойтись без более сложного прибора, а именно оптического дальномера с лазерным целеуказателем. Такое устройство оснащено оптическим визиром с высокой степенью приближения, позволяющим визуально навести дальномер на нужную точку, до которой требуется измерить расстояние. Устройство оснащено шестью линзами, аккумулятором и цифровым дисплеем. Есть варианты дальномеров с измеряемым расстоянием от 800 до 1500м.

Дальномер с нивелиром

Продают здесь

Интересное многофункциональное устройство, совмещающее в себе дальномер с нивелиром, которое позволяет измерять не только дистанцию, но и оценивать уровень наклона поверхности, на которую установлен девайс. На странице товара разные варианты дальномера для длины от 40 до 120 метров. Кроме этого, устройство может хранить данные о предыдущих измерениях (от 22 до 99).

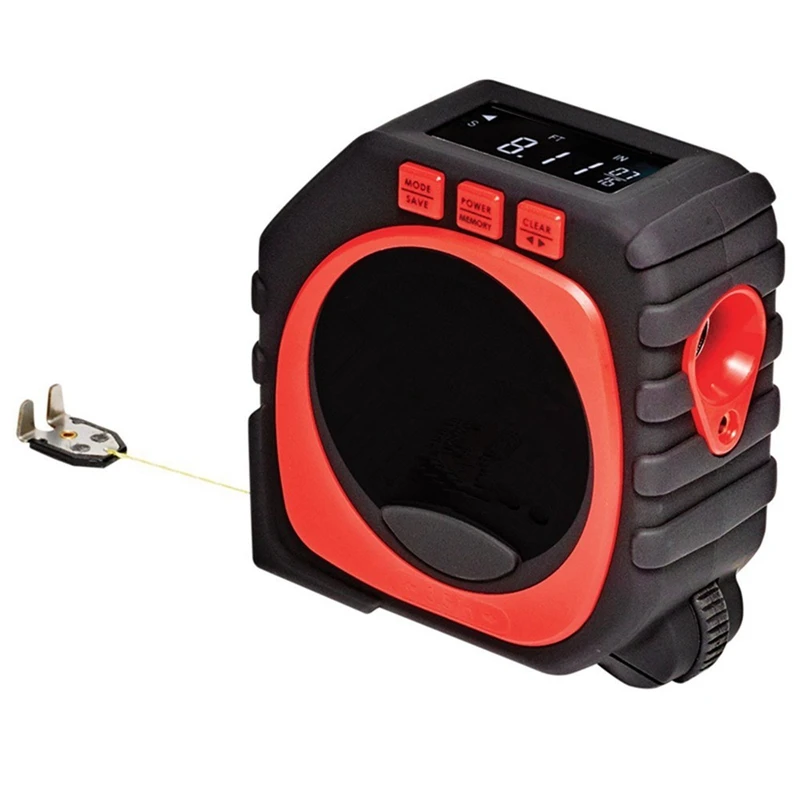

Рулетка с дальномером

Продают здесь

Необычное устройство, совмещающее в себе функции обычной «аналоговой» рулетки и лазерного дальномера. В верхней части рулетки расположен контрастный дисплей, отображающий измеренную длину (включая предыдущее значения). Длина ленты рулетки составляет 5 метров, электронный дальномер, может измерять дистанцию до 40 или 60 метров (зависит от модели). Встроенный аккумулятор, корпус имеет защитные резиновые демпферы.

Дальномер со встроенным металлоискателем

Продают здесь

Дальномер, который будет полезен тем, кто делает ремонт в помещении, где уже проложены коммуникации, которые можно случайно повредить. Помимо измерения расстояния, расчета площади и объема, устройство имеет встроенный сенсор, позволяющий определять проложенные в стенах проводку и коммуникации. Максимально измеряемое расстояние до 40 метров.

Курвиметр

Продают здесь

Достаточно необычный и редкий инструмент, который используется для измерения длины прямых и, главное, криволинейных поверхностей. Представляет из себя круглую «шайбу» с контрастным дисплеем и специальным роликом. Если вести ролик по поверхности, проводя по всем неровностям, то на дисплее отобразится общая длина пройденного им расстояния. Устройство позволяет добавлять или вычитать какие-либо участки из общей измеренной длины. Питание от встроенной батареи 200мАч. Максимальная дистанция 99.99м

Ультракомпактный дальномер

Продают здесь

Один из самых миниатюрных дальномеров в подборке. Несмотря на свои размеры имеет достаточно большой функционал, включая возможность расчета по измеренным длинам, площади, объема и длин сторон по Пифагору. На дисплее отображается до трех предыдущих замеров. Есть встроенный звуковой сигнал. Аккумулятор 200мАч. Максимальная дистанция до 30м.

Надеюсь подборка электронных инструментов для измерения длины была интересной, а может и полезной 🙂 Другие популярные подборки инструментов, товаров для дома и просто необычных вещей, а также обзоры на интересные штуки, Вы можете найти чуть ниже в профиле автора.

Новости

Публикации

Для работы с современной электроникой требуются особые подходы, инструменты и приспособления. Теперь флюсы, пасты, маски зачастую нужно наносить непосредственно на плату. Делать это легко и точно…

Уникальный аппарат для воздушно-плазменной резки со встроенным компрессором. Это компактная установка все-в-одном, не требующая ни отдельного компрессора для подачи сжатого воздуха, ни баллонов с…

Остров Гаити находится в Карибском море в зоне произрастания вечнозеленых тропических лесов. На территории острова нет каких-либо засушливых регионов, тем не менее лес здесь растёт далеко не…

Компания Урал представила новую серию эстрадной широкополосной акустики Молния. Эстрадная акустика построена по принципам сценических концертных мониторов и в отличие от классических систем,…

Не всем нужна огромная и мощная акустика, иногда нужны просто колоночки для заполнения фона. Желательно, чтобы они не занимали много места. Одну компактную аудиосистему от фирмы HIPER я обозревал,…

Наушники Sivga M200 — сравни TRN MTE, которые в моём обзоре имели такую же приписку в заголовке. Sivga отличаются от аналога TRN в лучшую сторону, но назвать степень отличия от дорогих BGVP DX6 я…

Измерительный инструмент

Измерительный инструмент используется не только в различных процессах производства и строительства, но и на бытовом уровне: линейка, рулетка, угольник, строительный уровень и штангенциркуль есть почти в каждом доме. Ведь хорошие измерительные инструменты позволяют сделать любой замер быстро и точно.

Список профессиональных контрольно-измерительных инструментов достаточно широк, но ряд из них находят постоянное применение и в обычных домах, где ведется строительство, ремонт или улучшение комфорта дома.

Линейка

Простейший измерительный инструмент, это линейка. Она представляет собой ровную пластину, с нанесёнными делениями, кратными единице измерения длины. Линейка применяется для геометрических построений, линейных измерений и вычислений. Для геометрических построений применяют прямые, треугольные и фигурные линейки. Для проверки прямолинейности и плоскости поверхностей служит поверочная линейка, а для перевода размеров из одного масштаба в другой применяют масштабную линейку, для разметки прямых линий на изделиях применяют металлические линейки.

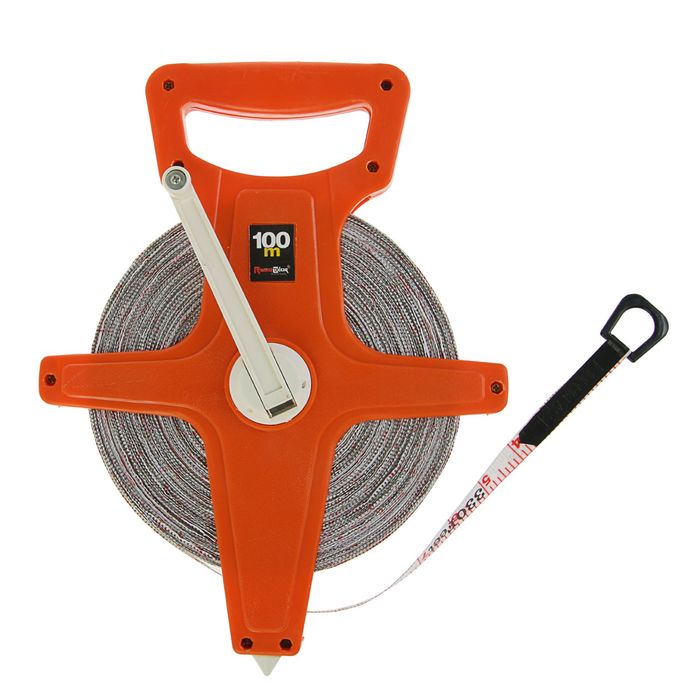

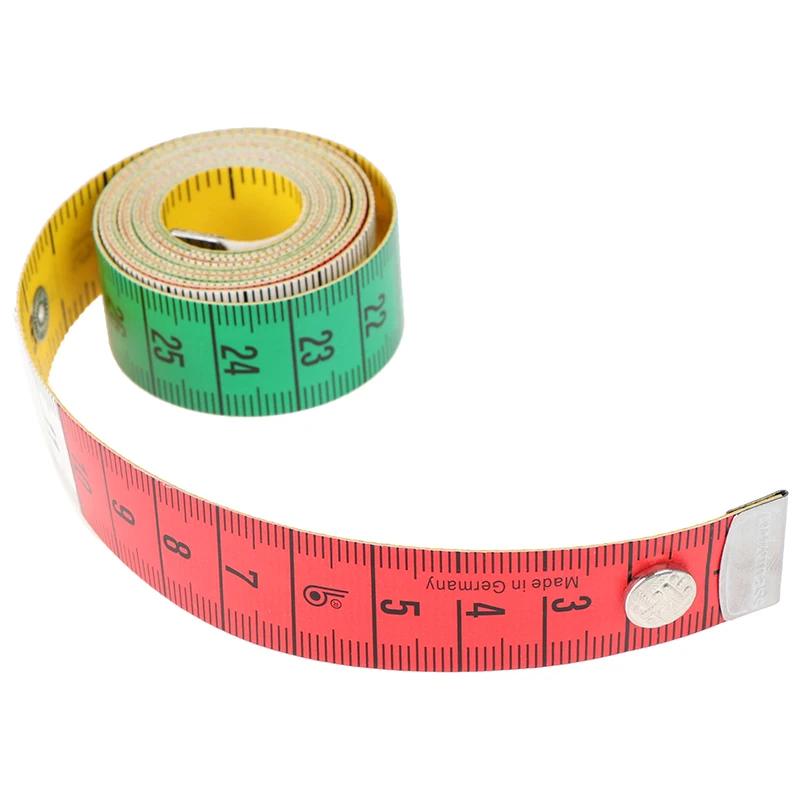

Измерительная рулетка

Для измерения больших длин и диаметров используется измерительная рулетка. Измерительная рулетка с уровнем поможет не только измерить расстояние, но и определить наклон поверхности. Рулетка может иметь магнитный наконечник, который значительно облегчит работу. При выборе следует обратить внимание на корпус рулетки и отдать предпочтение нескользящему пластику или резине. Такой инструмент не выскользнет из рук, а при падении не разобьется. Еще нужно проверить наличие и качество стопора, чтобы в ненужный момент рулетка не свернулась. Также тщательно должна подбираться измерительная лента, она должна иметь подходящую ширину (чем длиннее, тем шире).
Между наконечником и началом нанесенных делений не должно быть зазоров, сами цифры должны находиться под износостойким слоем, во избежание быстрого вытирания.

Циркуль

Для разметки и измерения окружностей используют циркули.
Циркуль с регулируемым винтом можно применять как для измерения, так и для разметки деталей, особенно в том случае, когда нужно разделить отрезок на несколько равных частей.
Для измерения наружных размеров применяют кронциркуль, для измерения внутренних размеров – нутромер, а для разметки окружностей большого диаметра – штанговый циркуль. С помощью этих инструментов также проверяют размеры, наносимые на детали.

Штангенинструменты

Используют для измерения линейных размеров, не требующих 100% точности. Измерение в штангенинструментах основано на применении нониуса, который позволяет отсчитывать дробные деления основной шкалы.
Широко применяется штангенинструмент специального назначения для измерения канавок на наружных и внутренних поверхностях, проточек, пазов, расстояния между осями отверстий, малых диаметров, толщины стенок труб и т. д. Конструкция разного штангенинструмента отличается формой измерительных поверхностей и их взаимным расположением. Штангенинструмент можно оборудовать вспомогательными измерительными поверхностями и приспособлениями для расширения функциональных возможностей (измерение высот, уступов и т.д.).

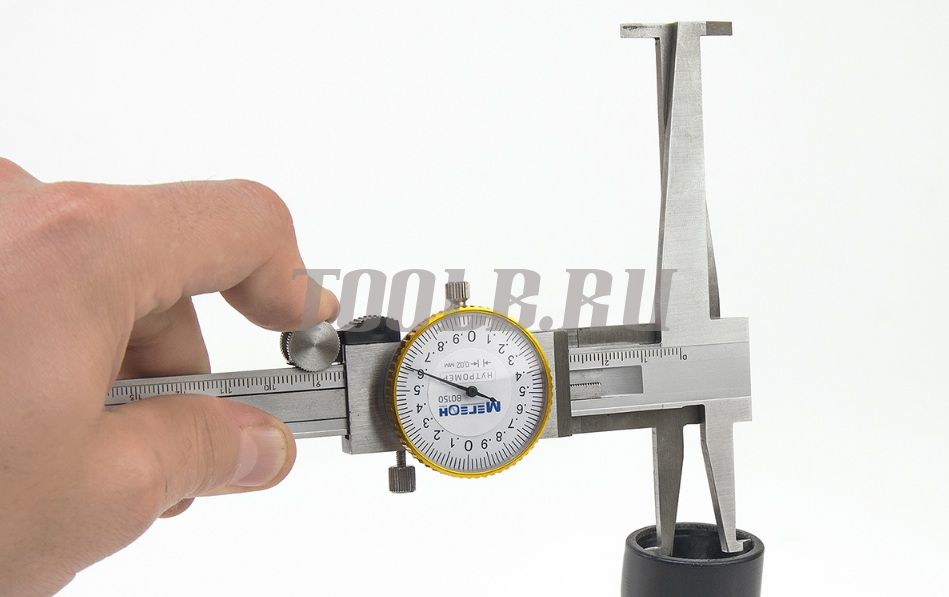

Штангенциркуль

Универсальный инструмент, предназначенный для высокоточных измерений наружных и внутренних размеров, а также глубин отверстий. Это один из наиболее популярных и востребованных метрических инструментов, благодаря простой конструкции, удобству и быстроте в обращении. Срок службы штангенциркуля, как правило, не ограничен, поэтому к выбору этого инструмента нужно относится очень внимательно и придирчиво.

Штангенциркуль — главный «меритель» в производстве. Обладает удивительной универсальностью и незаменим на каждом рабочем месте. Один инструмент для замера длины детали, высоты уступа, диаметров отверстия и вала, ширины паза, глубины отверстия — все возможности штангенциркуля не перечислить. Некоторые основные применения штангенциркуля типа ШЦ-I показаны на рисунках:

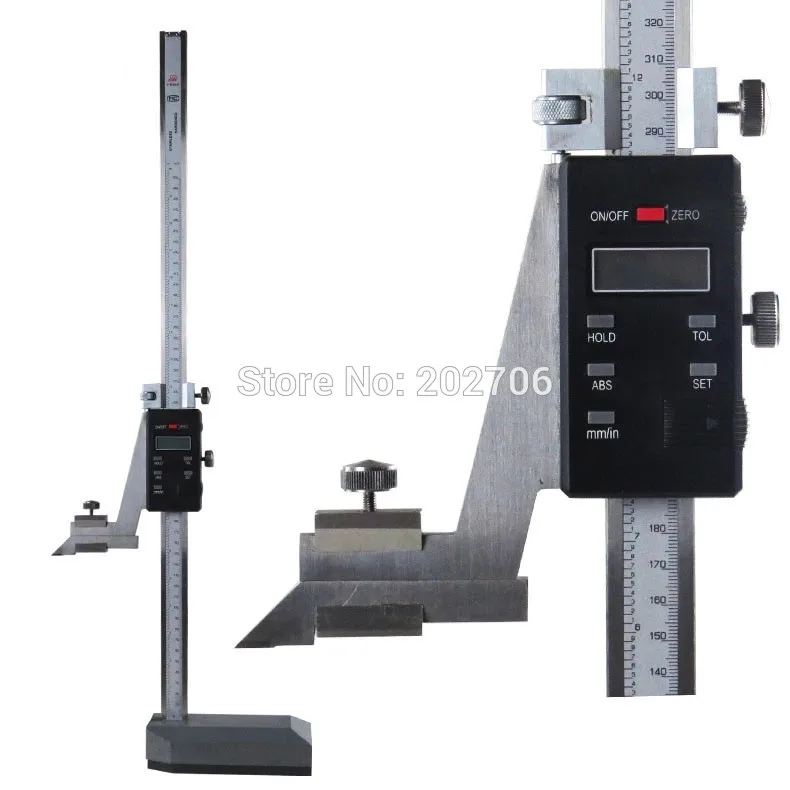

Штангенрейсмас

Фактически, установленный в вертикальной плоскости на основании штангенциркуль. Применяется для разметки деталей, измерения высоты, глубины отверстий и расположения поверхностей корпусных деталей.

Штангенглубиномер

Похож на штангенциркуль, но не имеет на штанге подвижных губок. Предназначен для измерения глубины пазов, и высоты уступов. Инструмент состоит из штанги с разметкой, рамки с нониусом и винта. Рабочая часть штанги штангенглубиномера вводится в замеряемый паз, рамка опускается до упора и фиксируется, а затем снимаются показания. Цена деления рамки, как и у штангенциркуля, 0,5 мм, а – 0,02 мм. Микрометрические штангенглубиномеры, предназначены для измерения предельно малых глубин.
Для получения достоверных замеров с любой разновидностью штангенинструмента, при измерении деталей нельзя допускать сильного зажима, так как может возникнуть перекос движка, во избежание перекоса ножек важно не допускать ослабления посадки и качки движка на штанге.

Микрометр

Когда не хватает точности измерений штангенинструментов, используют микрометр. Принцип действия его достаточно прост. Трубка, соединенная скобой с неподвижной пяткой имеет внутреннюю резьбу, в которую вворачивается винт, с одной стороны гладкий (шпиндель), а другой винт соединен с барабаном. Если повернуть барабан на один полный оборот в 50 делений, то трубка приближается (удаляется) к пятке на один шаг резьбы винта (0,5 мм). При измерении деталь зажимается между пяткой и шпинделем, а поворот барабана на одно деление приводит к перемещению шпинделя относительно пятки на 0,01 мм.

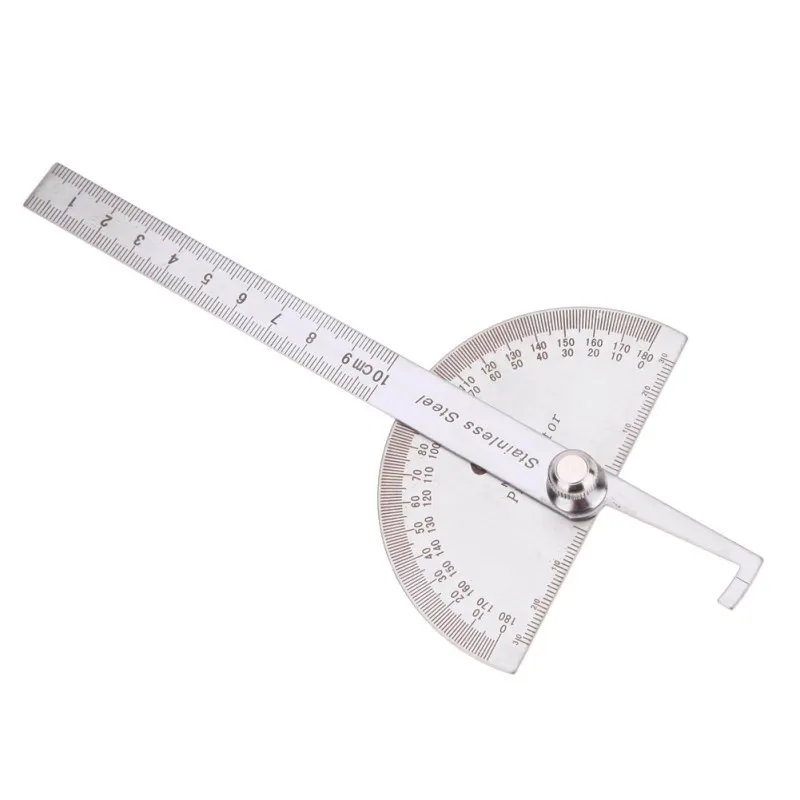

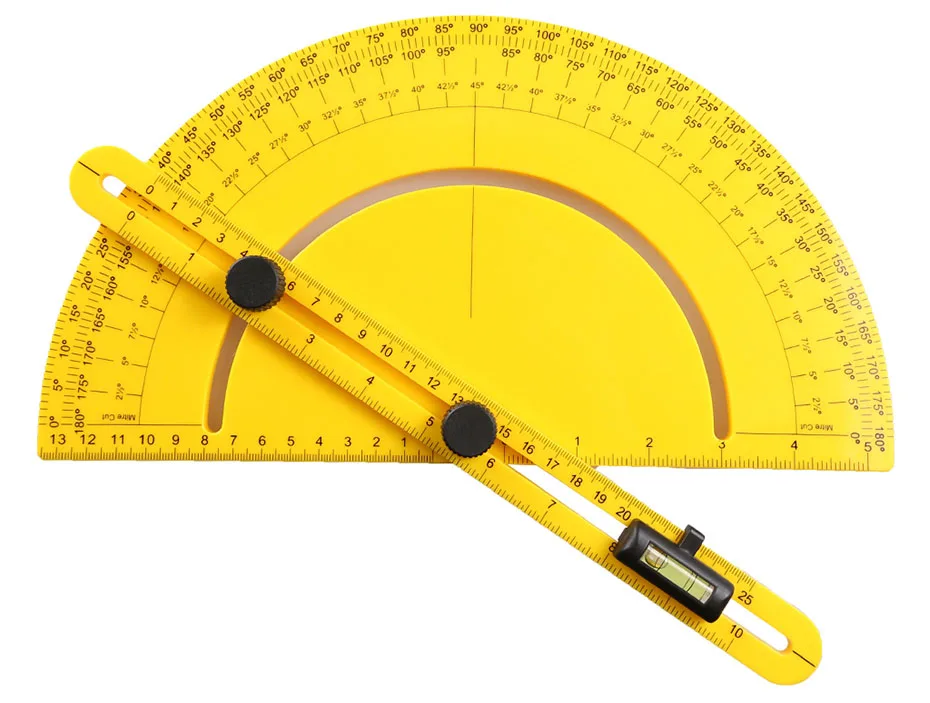

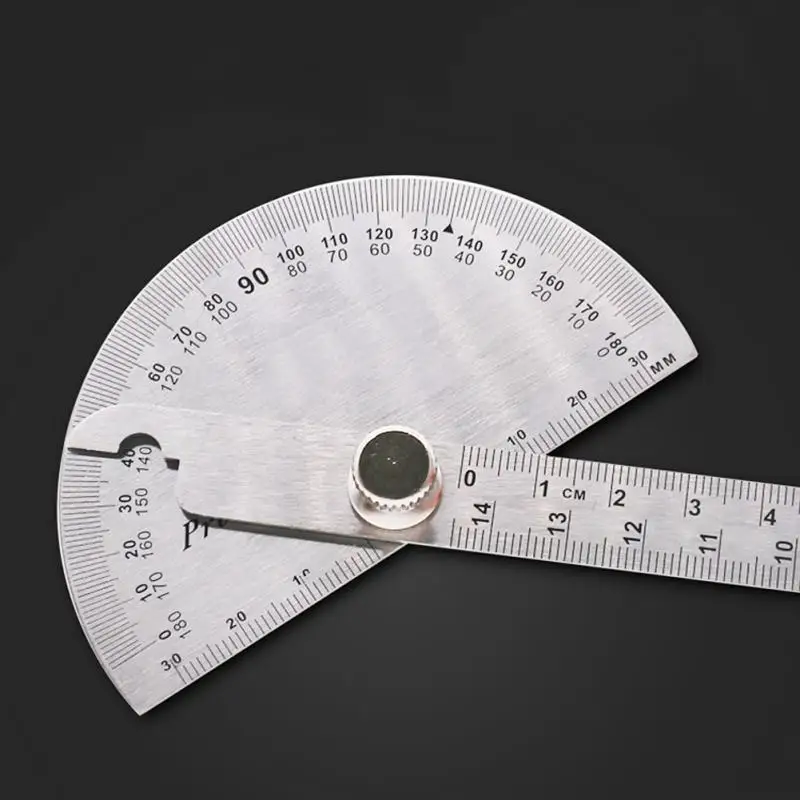

Угломер

Предназначен для измерения наружных и внутренних углов деталей методом непосредственной оценки, необходим, в первую очередь, при проведении плотницких и строительных работ. При помощи угломеров различных видов можно произвести замеры передних и задних, наружных и внутренних углов. Универсальный(регулируемый) угломер может справиться со всеми разновидностями углов. Угломеры бывают механическими и цифровыми. Механические могут быть оснащены пузырьковыми или спиртовыми уровнями, а так же ленточным счетным устройством.

Измерительные щупы

Предназначаются для проведения измерений зазоров. Принцип их использования прост – проверяется возможность прохождения пластины через зазор. По толщине щупы подразделяются на клиновые и плоские(при использовании клиновой разновидности, щуп аккуратно вводится в зазор до упора, затем выверяется полученное значение толщины на корпусе). В измерениях зазоров предпочтительнее использовать набор щупов.
Измерения производятся до того момента, пока выверяющая пластинка едва входит, а последующая уже нет.

Толщиномер

– Прибор для определения толщины нанесенного покрытия. Толщимер может измерять не только толщину краски, но также определять толщину пленки жидкости или сухой порошковой смеси покрывающей поверхность.

Толщиномеры
Могут быть механическими и электронными. Механические измерители уже практически не используются, так как для замера требуют разрушения покрытия. Современные электронные толщиномеры в основном подразделяются на магнитные, цифровые и ультразвуковые. Все они просты в обращении, имеют высокую степень точности и низкое значение погрешности.

Строительный уровень

Инструмент, без которого не обходится ни одно строительство. Он позволяет определять отклонения поверхности от горизонтали или вертикали. К выбору этого инструмента нужно подходить очень внимательно, чтобы исключить малейшие отклонения.
Вертикальность на высоких объектах устанавливают с помощью обыкновенного отвеса – грузика на шнуре. А с помощью отвеса – ватерпаса (грузик выполнен в форме равнобедренного треугольника), можно проверить горизонтальность поверхности.

Плиты поверочные

Предназначены для проверки плоскости и для использования в качестве вспомогательного приспособления при различных контрольных и разметочных работах.
Также используется в качестве установочной поверхности при сборке, измерениях и поверках.
Для разметки заготовок в столярной практике часто используются отволока, разметочная гребенка и рейсмус.
Кроме них на практике применяются различные шаблоны, лекала и другие приспособления для ускорения разметки, но они обычно используются уже в профессиональной деятельности.

Отволока

Предназначена для нанесения разметочных линий на край заготовки. Это большой брусок со скосом на одном конце и выступом с вбитым гвоздем на другом. Линии отмечаются на поверхности именно острым концом этого гвоздя.

Разметочная гребенка (скоба)

Позволяет сразу провести нужное количество рисок на несколько заготовок для последующей выборки пазов.
Для этого делают деревянный брусок с выбранной четвертью на конце и вбивают в него шпильки, согласно намечаемым рискам.

Рейсмус

Предназначен для разметки параллельных линий относительно края заготовки. В колодке рейсмуса перемещаются и фиксируются в определенном положении бруски с острыми шпильками, которыми и производится разметка. Рейсмусы изготавливают как из дерева, так и из металла с нанесением метрической шкалы для измерения вылета разметочных шпилек.

В целом, работа даже с простейшим измерительными инструментами требует большого навыка и особого внимания, не говоря уже об особо сложных приборах. При проведении измерений с любым даже высокоточным оборудованием никто не застрахован от ошибок.
Перед замером необходимо убедиться в том, что все измерительные поверхности ровные, без выбоин и искривлений. Основные причины, приводящие к погрешностям – неправильное использование инструментов, применение поврежденных или не качественных устройств, загрязнение рабочих поверхностей и неправильно выбранный температурный режим измерений(optimum 200C). Чтобы инструменты служили долго и исправно, по окончанию работ их тщательно протирают, при необходимости смазывают, стопоры ослабляют и чуть разводят измерительные поверхности. Во избежание деформаций хранить любой измерительный инструмент нужно в сухом и теплом месте.

Измерительные инструменты длины | Образовательная социальная сеть

МУНИЦИПАЛЬНОЕ КАЗЕННОЕ УЧРЕЖДЕНИЕ

УПРАВЛЕНИЕ ОБРАЗОВАНИЯ АДМИНИСТРАЦИИ МУНИЦИПАЛЬНОГО

ОБРАЗОВАНИЯ «БАРГУЗИНСКИЙ РАЙОН»

МБОУ «БАРГУЗИНСКАЯ СРЕДНЯЯ ОБЩЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА»

Научно – практическая конференция «Первые шаги в науку»

Секция «Математика»

Измерительные инструменты длины.

Выполнила: Тумашова Маша, ученица 6 б класса

Руководитель: Ухинова С.Б., учитель математики

Баргузин

2015 год

Аннотация.

Мой папа делает натяжные потолки. При этом он использует современный прибор, который с помощью лазерных лучей определяет длину и ширину потолка, помогает выполнять натяжение потолка ровно. Я, увидев данный прибор, задумалась над тем, как же люди раньше измеряли площади комнат, т.е. в закрытом помещении, площади земли, т.е. в открытой местности, каким же прибором пользуются при малых измерениях, при измерении космических расстояний? Вот почему я решила изучить литературу по данной теме, провести исследовательские работы и, проанализировав изученный материал рассказать об инструментах, применяемых для точного определения длины, об их происхождении и новых современных инструментов.

Оглавление.

Введение.
Научно – исследовательская часть:

а) история появления и развития измерительных инструментов.

Б) виды измерительных инструментов.

Заключение.
Литература.

Введение.

Актуальность работы заключается в исследовании новых современных инструментов измерения длины, позволяющие значительно упрощать измерения, гарантирующие точность измерений и снижающие время вычислений.

Основная цель моей работы – рассказать, какие измерительные инструменты были изобретены человеком, какие появились современные инструменты, ознакомить с устройством, применением, показать роль инструментов в жизни человека.

Задачи:

Исследовать происхождение измерительных инструментов длины, определить основные этапы становления.
Рассмотреть и показать практическое применение использование современных измерительных инструментов.

Объект исследования: древние и современные измерительные инструменты длины и

массы.

Предмет исследования: устройство и применение измерительных инструментов.

Гипотеза: если изучить причины становления измерительных инструментов длины, то можно узнать современное значение применения измерительных инструментов.
Методы исследования: изучение и использование научно-публицистических и учебных изданий, аналитический метод.

2. Научно-исследовательская часть.

А) История появления и развития измерительных инструментов.

Измерительные инструменты используются для измерения длины.

Длина — физическая величина, числовая характеристика протяжённости линий. В узком смысле под длиной понимают расстояние между двумя наиболее удалёнными точками, измеренное горизонтально, в отличие от высоты, которая измеряется в вертикальном направлении, а также ширины или толщины, которые измеряются поперёк объекта (под прямым углом к длине). В физике термин «длина» обычно используется как синоним«расстояния» и обозначается или . В ряду других пространственных величин длина — это величина единичной размерности, тогда как площадь — двухмерная, объём — трёхмерная. В большинстве систем измерений единица длины — одна из основных единиц измерения, через которые определяются другие единицы. В международной системе единиц (СИ) за единицу длины принят метр.

В древности измерительным инструментом служили части тела человека: рука, локоть, пальцы, ноги, размах рук. При беседе с учителем технологии я узнала, что по руке человека можно определить углы в 90○, 60○, 45○, 30○.

Первая настоящая линейка была изготовлена во Франции после французской революции. Ее длина равнялась одному метру, ширина 2,5 см. Метр был равен одной сорокамиллионной части длины парижского меридиана. Длина меридиана была измерена и вычислена с помощью 115 треугольников на прямом участке между Дюнкерком и Барселоной. Первую линейку изготовили из латуни (!). Ее называли «республиканский метр». Для широкого применения изготавливали деревянные линейки. На линейке нанесли деления через один сантиметр, который равнялся одной сотой метра.

В России с 16ого века применяли линейки длиной аршин. Линейки делали железные клейменные и деревянные. Аршин был узаконен как официальная мера длины только в 1899 году. Аршин равнялся 70,90 см.

Линейка — простейший измерительный инструмент, представляющий собой узкую пластину, у которой как минимум одна сторона прямая. Обычно линейка имеет нанесённые штрихи (деления), кратные единице измерения длины (сантиметр, миллиметр, дюйм), которые используются для измерения расстояний.

Линейки обычно производят из пластика или дерева, из металлов.

Существуют ученическая, классная, металлическая, матерчатая линейки, складной метр.

В геометрии и картографии линейка используется только для проведения прямых линий, измерение расстояния по линейке считается грубым (для более точного измерения, расстояние измеряют измерительным циркулем, раствор которого затем прикладывают к линейке).
Линейка поперечного масштаба (ЛПМ-1) предназначена для нанесения и определения расстояний на топографических картах и планах.

Самый популярный до настоящего времени измерительный инструмент штангенциркуль изобрели в конце XV века. Он был деревянный. Постепенно его совершенствовали и, наконец, в 1831 году Пьер Вернье изобрел нониус (хотя первым предложил измерять доли деления португальский монах Нониус). В 1850 году было организовано промышленное производство штангенциркулей.

Современная измерительная техника для линейных и угловых измерений является результатом длительного совершенствования измерительных средств и учения об измерениях, тесно связанных с развитием земледелия, торговли, астрономии, мореплавания и строительства. Но наибольшее влияние на развитие техники линейных измерений оказали производство оружия, мануфактуры, производство паровых двигателей и т.п. В течение многих лет средства и методы измерений совершенствовались, но очень медленно. Только во второй половине XIX века, в связи с быстрым развитием металлообрабатывающей промышленности и развитием науки и технологий начался ускоренный прогресс измерительной техники.

Выпуск микрометров был организован американской фирмой «Хирт» в 1867 году. Оба инструмента выпускаются и в настоящее время, конечно, в более совершенном исполнении.

В конце XIX века в машиностроении получили широкое распространение нормальные калибры в виде наборов проволочек, щупов и листовых шаблонов, размеры которых дискретно отличались друг от друга. Нормальный калибр имеет размер, близкий к размеру готовой детали, то есть является ее точным образцом. Потом появились нормальные калибры-пробки и калибры-скобы для контроля отверстий и валов. В настоящее время нормальные калибры не применяют, не считая щупов и шаблонов.

Значительный шаг для правильной сборки сопрягаемых деталей был сделан в начале ХХ века, когда появились предельные калибры (проходной и непроходной). Предельные калибры позволяли выпускать детали с заданным допуском. Производство, оснащенное предельными калибрами, обеспечивало настоящую взаимозаменяемость в ее широком понимании как принцип организации производства изделий на базераздельного изготовления входящих в это изделие деталей с выполнением их размеров в таких пределах, которые при произвольном сочетании деталей на сборке обеспечивают удовлетворение функциональных требований к узлу. Принципы конструирования калибров, позволяющих контролировать размеры деталей с учётом отклонений формы их поверхностей в 1906 г. разработал американский инженер F.W.Taylor. Предельные калибры до сих пор служат арбитражными средствами контроля, понятным контролеру, особенно при измерении деталей на сложных автоматических приборах с программным обеспечением (например, КИМ).

В 1898 году C.E. Jogansson предложил концевые меры длины (КМД), которые первоначально предназначались в качестве составных калибров для контроля размеров деталей машин. Промышленное производство наборов плоскопараллельных КМД – мер длины с постоянным значением размера между двумя взаимно параллельными измерительными плоскостями — было организовано фирмой Йоганссон (Швеция) в 1911 году. КМД очень простое, но самое значительное изобретение того времени. Именно КМД обеспечивают единство измерений, так как позволяют перепроверить результат измерений, полученный другим прибором и определить соответствует ли он нормированному значению. КМД широко применяют до сих пор и, несмотря на большое количество очень точных электронных и оптических приборов, КМД являются единственными точными материальными носителями линейных размеров.

В 1890 г. были выпущены стрелочные рычажные приборы — миниметры, которые повысили точность производственных измерений. Миниметр имел небольшой диапазон измерений. Они просуществовал до появления индикаторов часового типа.
В начале ХХ века появились зубчатые и рычажно- зубчатые измерительные головки (индикаторы) со шкалой и стрелкой и с ценой деления от 0,1 до 0,001 мм.

В 1937 году фирмой Йоганссон была изобретена пружинная измерительная головка (микрокатор) с микронной и долемикронной ценой деления 0,1 и 0,05 мкм. В СССР микрокатор выпускал завод «ИЗМЕРОН» (Ленинград). Применение стрелочных индикаторов и головок повысило точность измерений и точностьпроизводства деталей машин. Долгое время микрокаторы были самыми точными и широко применяемыми механическими приборами. В настоящее время микрокаторы не выпускаются.

С двадцатых годов ХХ века начинается быстрое развитие оптических и оптико-механических приборов. В 1920 году фирмой Carl Zeiss (Германия) при участии профессора Эрнста Аббе (известного также своим основополагающим принципом Аббе) были созданы оптиметр и инструментальныйi микроскоп. Оптиметр был точным прибором с ценой деления 0,001 мм диапазоном измерений ±100 мкм и широко применялся в лабораториях и цехах для относительных измерений. В настоящее время оптиметр не выпускается.

На основе схемы двухлучевого интерферометра американского физика Альберта Майкельсона, предложенной в 1892 году, в 1923 году был создан интерференционный компаратор Кестерса, для измерений концевых и штриховых мер длины в пределах до 100 мм.

В 1925 году появился резьбовой компаратор-микроскоп для измерения линейных и угловых параметров наружной резьбы, предшественник универсального микроскопа, выпущенного в 1926 году. В это же время началось производство оптических делительных головок, широко применявшихся в цехах и измерительных лабораториях. Оптическая делительная головка выпускается и в настоящее время.

В 1926 году была выпущена первая оптическая измерительная машина, а с 1930 г. началось производство проекторов. Микроскопы и проекторы в усовершенствованном виде выпускаются и в настоящее время.

В 1946 году инженером Уверским И.Т. (завод «Калибр», Москва) был создан контактный интерферометр с переменной ценой деления от 0,05 до 0,2 мкм. Долгое время это был самый точный контактныйизмерительный прибор. В настоящее время интерферометр Уверского не выпускается, потому что появились более точные и простые в употреблении оптоэлектронные приборы.

В 1928 году во Франции были созданы первые пневматические измерительные приборы низкого давления с водяным манометром в качестве отсчетного устройства. В тридцатых годах в Австралии, США и Англии появились пневматические приборы высокого давления с пружинными манометрами.

Одновременно появились электроконтактные датчики, широко применявшиеся при автоматизации контроля и для сортировки деталей на группы.

В 1940 году появились пневматические приборы с ротаметрами.

В 1945-1955 гг. в СССР были созданы дифференциальные пневматические приборы высокого давления и разработаны основы их теории. Долгое время пневматические приборы широко применялись для контроля и сортировки деталей на группы и в качестве приборов активного контроля. Пневматические приборы имеют много достоинств — высокая долемикронная точность измерения, возможность суммирования сигналов, возможность осуществлять дистанционные измерения; пневматическая измерительная оснастка проста по конструкции и не требует герметизации. Приборы легко поддаются автоматизации и просты в эксплуатации. Пневматический метод позволяет осуществлять точные бесконтактные измерения.

На базе электроконтактных датчиков и пневматических дифференциальных приборов значительно расширились работы по автоматизации контроля. С 1937 году стали выпускаться автоматизированные контрольные приспособления и контрольно-сортировочные автоматы, оснащенные электроконтактными датчиками, а с 1948 года начали выпускать сложные многомерные контрольные автоматы, оснащенные пневматическими дифференциальными преобразователями, имеющими шкалу, стрелку и командные электроконтакты.

б) Виды измерительных инструментов.

Виды линеек.

Ученическая линейка На одном ребре линейки нанесены миллиметровые деления. Каждые 5 мм отделяются удлиненными штрихами, а 10 мм – более длинными. Ценой деления линейки является 1мм. Одно из основных применений линейки – построение и измерение отрезков. \

Классная линейка. На ребре линейки нанесены сантиметровые деления. Каждые 5 см отделяются удлиненными штрихами, а каждые 10 см – более длинными. Наименьшее деление линейки называется ценой деления. В данном случае ценой деления является 1 см.

Металлическая линейка. Для более тщательных измерений, особенно во время работы в мастерских и на производстве, употребляются металлические линейки.

Метр складной Обычно состоит из пяти звеньев, соединенных между собой шарнирами. На одном из ребер метра нанесены миллиметровые деления. Складные метры бывают стальные и деревянные. Практически точность складного метра довольно низкая из-за шарнирного соединения звеньев. В связи с этим складные метры применяются только в тех случаях, когда не требуется большой точности в измерении.

Мерные ленты

1.Рулетка. Для измерения линейных размеров сравнительно больших предметов используются рулетки: стальная и матерчатая. На стальной ленте рулетки нанесены миллиметровые деления, а на матерчатой – сантиметровые. Стальные рулетки обычно бывают короткими (от 2 до 5 м), а матерчатые до 10 м. Матерчатые рулетки применяются в тех случаях, когда не требуется большой точности измерения.

2. Лазерная рулетка. В закрытых помещениях техники – инвентаризаторы (специалисты БТИ) её используют при измерении длины и ширины помещений.

3.Стальная лента. Используется при измерении расстояний на местности и при съемке планов земельных угодий. Ценой деления является дециметр. Длина стальной ленты 20 м.

Циркуль бывает круговой (а) и разметочный (б)

Виды штангенинструмента:

Штангенциркуль — универсальный инструмент, предназначенный для измерений с высокой точностью: наружных и внутренних размеров деталей и изделий; а также глубин отверстий.

Штангенрейсмас — имеет основание, нижняя поверхность которого является рабочей и соответствует нулевому отсчёту по шкале.

Штангенглубиномер — прибор для измерения глубин отверстий, пазов, высоты уступов.

Штангензубомер — предназначен для измерения толщины зубьев.

Измерительные приборы.

Высотомер
Радиовысотомер
Дальномер
Радиодальномер

Интерференционные толщиномеры (ультразвуковые, лазерные, радиационные).

Большие расстояния в навигации определяются при помощи средств радионавигационных систем или спутниковых систем

НАВИГАЦИЯ — раздел науки о способах проведения морских, воздушных судов и космических летательных аппаратов из одной точки пространства в другую, которые позволяют определить местоположение и ориентацию движущегося объекта относительно принятой системы координат, величину и направление скорости движения, направление и расстояние до места назначения и т.д.

Астрономические методы навигации основаны на определении положения известных небесных светил относительно выбранной системы координат. Эти методы реализуются при помощи астрономических оптических и оптико-электронных навигационных приборов. Для астронавигационных приборов характерна высокая точность определения координат места, не зависящая от длительности, дальности, высоты и скорости движения.

Приборы. Географические координаты места объекта можно определить, измерив высоты двух светил над горизонтом. Вычисления координат могут осуществляться оператором или автоматическими астронавигационными системами. Высота же светила измеряется секстантом. Авиационные секстанты снабжаются искусственным горизонтом в виде жидкостного уровня (или гироскопа). После определения по шкале секстанта высоты светила над горизонтом вносятся небольшие поправки на погрешность градуировки прибора и на параллакс – отклоняющее действие земной атмосферы на проходящий сквозь нее свет. В авиационных секстантах предусматриваются автоматическая регистрация показания по завершении визирования, а также усреднение показаний в процессе быстрого многократного визирования. Космические секстанты на один-два порядка величины точнее морских и авиационных.

Радиоэлектронные системы навигации, история которых начинается со времен Второй мировой войны, позволяют бортовым приборам быстро и автоматически определять и указывать местоположение, а при необходимости и скорость, в любых погодных условиях. В наши дни многие такие системы, созданные в военных целях, обслуживают и гражданских пользователей.

Гиперболические системы. Гиперболическая радионавигационная система дает линии положения, которые представляют собой гиперболы. Радиодальномерные системы определяют координаты в направлении на источник сигнала точнее, чем в поперечном направлении. В гиперболических системах для измерения расстояния используются радиосигналы без применения ответчика. В гиперболических системах необходимость в дорогостоящих часах устранена благодаря тому, что измеряется разность времен прихода сигналов от двух разнесенных в пространстве наземных радиостанций. По этой разности вычисляется разность расстояний до радиостанций. Из гиперболических радионавигационных систем наиболее широко применяется импульсно-фазовая разностно-дальномерная система «Лоран-С» (LORAN – Long Range Navigation). Работая на низких частотах, эта система использует земную радиоволну, которая огибает поверхность Земли и поэтому в своем распространении не ограничена пределами прямой видимости. Сигналами системы можно пользоваться в радиусе около 2000 км от ее станций, и в большинстве охватываемых зон она обеспечивает точность около 500 м. Приемники системы «Лоран-С» устанавливаются также на многих военных самолетах и на самолетах гражданской авиации общего назначения. В международном масштабе применяется также фазовая гиперболическая радионавигационная система «Омега» (OMEGA.

Спутниковые навигационные системы. Радиопередатчики искусственных спутников Земли осуществляют навигационное вещание в глобальном, масштабе. Пользователь всякой спутниковой системы должен знать координаты спутника в момент определения своего местоположения. Поэтому наземные радиостанции определяют параметры орбит и координаты местоположения спутников и передают эти данные на спутники, откуда они в кодированном виде передаются пользователю. В США была создана спутниковая навигационная система ВМС «Трансит», которая позднее получила название «Навсат» (NAVSAT – Navy Navigation Satellite). К таким системам получили доступ и суда гражданского морского флота. Система основана на вычислении расстояния от пользователя до спутника по измеренному времени от передачи сигнала спутником до приема этого сигнала пользователем. Пользователю не требуется иметь точные часы, поскольку измеряется расстояние до четырех спутников и по данным этих измерений вычисляются не только три координаты, но и уход часов пользователя.

Очень маленькие расстояния измеряются с помощью измерительных микроскопов.

«НАНОМЕТР НДГ-70» – ГОЛОГРАФИЧЕСКИЙ ВЫСОКОРАЗРЕШАЮЩИЙ ДЛИННОМЕР. Микрометр используются также в глубиномерах, нутромерах и других измерительных средствах. Наибольшее распространение имеют гладкие микрометры. Настольные микрометры предназначаются для измерения мелких деталей (до 20 мм), их часто называют часовыми микрометрами.

Мои исследования в с. Баргузин. Я была в разных организациях и центрах, но мне больше всего понравилось в « Центре гигиены и эпидемиологии РБ ». Ознакомилась с электротокалометром, с помощью которого проверяют количество нитратов или других веществ в продуктах.

Количество, длину организмов в продуктах измеряют с помощью калориметра КБКА.

Для того, чтобы узнать, какими инструментами пользуются специалисты земельного комитета, я решила встретиться с ними. Мне они показали прибор «Тахометр», который работает на батареях и сразу показывает численное значение площади измеряемого участка.

Инструменты в моем доме.

Мой папа занимается строительством и не может обойтись без инструментов: уровень, угольник, лазерная рулетка, дальномер – нивелир, складной метр, стальная рулетка.

Мама пользуется сантиметровой лентой, широкой деревянной линейкой длиной 1м. Ну а я пользуюсь только пока ученической линейкой.

3.Заключение.

В заключение следует отметить, что измерительными инструментами мы пользуемся ежедневно. В ходе изучения теоретической части я ознакомилась с историей развития, применения от самых простых до самых современных оборудований и инструментов. Выпускаемые современные измерительные средства для линейных измерений широко применяются и у нас в Баргузине для измерения площадей участков земли, зданий, строительстве, медицине. В ходе исследования было выявлено, что есть огромное количество оборудований, служащие для измерения многих физических, химических величин, макро – микро элементов. На большие расстояния в навигации определяются при помощи средств радионавигационных систем или спутниковых систем. Очень маленькие расстояния измеряются с помощью измерительных микроскопов. Удивительно, что всё это придумал человек.

Для себя я сделала вывод о том, что данную тему продолжу в дальнейшем, в 7 классе, при изучении геометрии, физики. Думаю, что полученные знания пригодятся в моей будущей профессии.

Библиографический список использованной литературы.

1. https://ru.wikipedia.org/wiki/.

2. Энциклопедический словарь Ф.А. Брокгауза и И.А. Ефрона

3. Атанасян Л.С. Геометрия 7 -9. – Москва: Просвещение, 2000 г.

4. Помыкаев И.И. и др. Навигационные приборы и системы. М., 1983

Информаторы:

Учитель математики Ухинова С.Б.
Учителя технологии Дондупов А.Р., Моисеенко Л.В.
Учитель физики Эрдыниева Д.И.
Специалисты БТИ, центра гигиены и эпидемиологии, земельного комитета Баргузинского района.
Мои родители

Мерительный инструмент

В технике под таким понятием, как измерение, подразумевается некая совокупность действий, результатом совершения которых является определение того числового значения, которое имеет некая физическая величина предмета. Измерения производятся при помощи специальных технических средств опытным путем.

В такой отрасли промышленности, как машиностроение, без проведения разнообразных измерений обойтись совершенно невозможно. От того, с какой точностью они осуществляются, в результате напрямую зависит качество выпускаемой продукции. Что касается значений точности измерений, то на современных машиностроительных предприятиях она, как правило, в пределах от 0,001 миллиметра до 0,1 миллиметра.

Для того чтобы быстро и с минимальными погрешностями производить технические измерения, используются специализированные приборы и конструкции.

Линейка

Угольники

Штангенциркуль

Микрометр

Штангенрейсмас

Плитки Иогансона

Кронциркуль

Угломер

Индикатор

Глубиномер

Нутромеры

Радиусомер

Резьбомеры

Металлическая линейка

Именно этот мерительный инструмент является, пожалуй, наиболее простым по своей конструкции. С помощью металлических линеек значение измеряемой величины определяется непосредственно.

Металлическая линейка

Следует заметить, что эти мерительные приспособления широко используются также и для проведения разметки материалов и деталей. Современная промышленность изготавливает их с пределами измерений в 1000, 500, 300 и 150 миллиметров, при этом на них наносится или одна, или две шкалы.
