Самодельный воздушный компрессор для покраски: схема, материалы и инструменты

Ремонт автомобиля часто включает этап покраски, для этого следует использовать специальные инструменты, тогда получить красивый и долговечный результат можно будет самостоятельно. Однако покрасочный компрессор заводского типа дорогой, есть возможность создать прибор своими руками. Далее будет описано руководство создания самодельного компрессора для покраски.

Содержание

Как устроен компрессор для покраски
Принцип работы
Альтернатива профессиональному устройству (компрессор из холодильника)
Компрессор из огнетушителя с мотором от холодильника
Компрессор из газового баллона с нагнетателем от грузового автомобиля
Инструкция для изготовления самодельного компрессора для покраски
- Необходимые материалы
- Собираем двигатель
- Резервуар для сжатого воздуха
- Собираем устройство
- Испытываем и настраиваем самодельный компрессор для покраски
Регулировка силы давления в системе
Альтернатива выбора – сделать своими руками или приобрести готовую продукцию
Видео: Компрессор своими руками

Как устроен компрессор для покраски

Выбор, как собирать компрессора будет зависеть от самоделки, которую решили создать. Основой могут использоваться следующие детали:

Огнетушитель либо газовый баллон;
Элементы от старого холодильника;
Редуктор.

В основе могут использоваться и другие варианты деталей, пылесос, кондиционер, важным является понимание принципа работы. Об этом будет рассказано ниже. Кроме того, необходима будет специальная камера для покраски, чтобы просушка прошла без изъянов.

Выбор, как собирать компрессора будет зависеть от самоделки, которую решили создать.

Принцип работы

Компрессор для покраски авто может работать по-разному, в зависимости от типа. Но есть общие правила функционирования прибора. Воздух нагнетается двигательным аппаратом в специальный отсек, где происходит его накапливание, пока давление не повысится до нужной отметки. Если давление становится излишним, тогда будут выдавливаться излишки через специальный выпускной клапан.

Так принцип действия основывается в поддержке определённого давления воздушного потока. Для окрашивания важно, сохранить давящее воздействие неизменным. Основой служит получение требуемого показателя давления, что делает необходимым сделать компрессор для покраски своими руками с конкретной величиной получаемого давления.

Принцип действия основывается в поддержке определённого давления воздушного потока.

Альтернатива профессиональному устройству (компрессор из холодильника)

Компрессор для краскопульта своими руками может прослужить дольше, чем готовые производственные модели. При самостоятельной работе мастера стараются создать наилучший вариант, по этой причине можно получить качественный вариант за меньшие деньги.

Для типа, который подразумевает использование старого вида холодильника, нужно будет также подготовить: реле, манометр, резиновые переходники, фильтрующий элемент для топлива и маслоотделяющий, мотор, редуктор, включатель, шланговый элемент, трубки из латуни. Из добавочных материалов нужны будут гайки, лакокрасочный материал, колесики, крепежи.

Компрессор для краскопульта своими руками может прослужить дольше, чем готовые производственные модели.

Компрессор из огнетушителя с мотором от холодильника

Чтобы получить компресс для окрашивания, потребуется огнетушитель ОУ10 либо аналогичный тип. Пошаговый инструктаж, как сделать компрессор своими руками для покраски:

Огнетушитель очищается от оставшихся загрязнений.
В резьбовую область ставится переходник, важно сделать монтаж герметично.
К переходнику нужно прикрепить четверник, для внутренней резьбы параметром 3/4 дюйма.

В двигателе холодильника для охладительного процесса следует найти конец трубки, куда заливается масло, эту часть бокорезом откусывают, чтобы сменить масло.
Остатки масла старого сливают в подготовленную тару, нужно узнать количество средства.
Шприцом вводится новый масляный раствор, увеличивается количество от замеренного на 10-12%.
Трубку после нужно будет закрыть.
В моторе требуется отыскать пусковое реле, его с баллонном закрепляют на раме будущего прибора. Крепежами можно взять болты либо стяжки.
Там где будет проходить поток воздуха по трубке, ставится фильтрующая деталь бензинового вида, чтобы очищать воздушные массы, для закрепления элемента потребуется переходник из резины.
На области вывода нужно будет установить фильтр топлива от дизеля с элементом для разделения влаги.

К магистрали подключается редуктор, чтобы сохранялось давление.
За редуктором необходимо четверником закрепить шланг.
Части четверняка, которые свободны, оборудуются манометром, а также реле, для вывода излишек давления.
Чтобы регулировать минимальную и максимальную степень воздействия воздуха на баллончике ставится реле пружинного вида. Один провод проводит подключение к двигателю, 2-ую минусовую к электрической сети. Плюсовой провод нужно подсоединить к пуску. Для крепления лучше выбрать запаивание, после нужно изолировать поверхность.

Чтобы получить компресс для окрашивания, потребуется огнетушитель ОУ10 либо аналогичный тип.

Компрессор из газового баллона с нагнетателем от грузового автомобиля

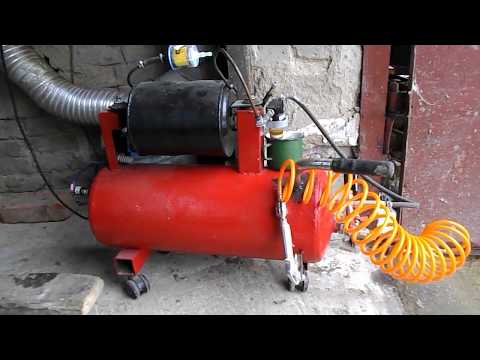

Еще один вариант покрасить авто с помощью самодельного агрегата с использованием газового баллона. Метод соединения компрессора, включает следующие пункты:

Вваривается штуцер в магистраль для поддачи воздушных потоков от насосной сборки в ресивер.
Крепится переходник для магистрали выхода от ресивера к пневматическому прибору.
Варится штуцер для крепления манометра.
Крепится переходник для переключателя клапана сброса, допускается смена детали на реле. Когда давление будет сверх нормы, то оно будет сбрасываться.
Внизу баллона нужно врезать клапан шарового вида, чтобы выводился конденсат.
Насос с мотором закрепляется ремнем привода, устанавливаемый на шкивы валов.
Делается электросистема установки: кнопка запуска и отключения, подключаются два конденсатора, первый объемом 30 мкф, второй 60 мкф, реле и запуск варианта на магните.
К подводящей магистрали вразрез ставится фильтр для воздуха.

Еще один вариант покрасить авто с помощью самодельного агрегата с использованием газового баллона.

Инструкция для изготовления самодельного компрессора для покраски

Один из легких вариантов получения компрессорного аппарата для покраски автомобильных деталей будет приведен ниже. Способов работы, как понятно несколько, выбор делается исходя из предпочтений мастера.

Способов работы, как понятно несколько, выбор делается исходя из предпочтений мастера.

Необходимые материалы

Сначала потребуется подготовить требуемые материалы, тогда собрать прибор полностью получится. Список включает:

Манометр;
Реле, контролирующее степень давления;
Редуктор с наличием фильтрующего элемента для отвода водяной и масляной жидкости;
Фильтрующий элемент для чистки от бензинового мотора;
Крестовик для влаги с резьбовой поверхностью изнутри;
Для резьбовых частей нужны переходники;
Хомуты либо стяжки;
Двигатель, ресивер;
Масляное средство для моторов;
Включатель для 220 вт;
Трубки латунные;
Шланг, выдерживающий воздействие масел;
Фанера;
Шприц;
Состав для борьбы с ржавыми образованиями;
Шайбы и гайки;
Состав для герметизации;
Эмаль;
Напильник;
Колеса маленькие, чтобы двигать прибор;
Фильтр моторный для дизельного двигателя.

Сначала потребуется подготовить требуемые материалы, тогда собрать прибор полностью получится.

Собираем двигатель

Мотор для запуска потока воздуха нужного уровня можно брать неспециальный, а от устаревшего холодильника. Мотор следует хорошо зачистить, потребуется использовать раствор от коррозийных образований. Процесс сборки:

В моторе есть 3 трубки, одна закрытая с 2х сторон, а две открыты с 1о-й стороны. Определение входного и выходного типа производится запуском мотора.
Сменяют масло, новое вводить удобно шприцем.
Область, куда вводится масло, герметично закрывают, применяется винт с обмоткой ФУМ лентой.
Реле и мотор нужно будет прикрепить к доске, служащей основной частью для крепления деталей прибора.

Мотор следует хорошо зачистить, потребуется использовать раствор от коррозийных образований.

Резервуар для сжатого воздуха

Для функционирования прибора требуется создание давления воздуха, поэтому нужна тара, которая сможет справиться с необходимым уровнем давления. Обычно выбирается огнетушитель размером для 10литров. Они устойчивые и могут справиться с давящим потоком воздуха.

Пусковой клапан изменяется с помощью резьбового переходника, вкручиваемый на ресивер. Герметизируется область ФУМ лентой. На очищенную емкость закрепляется крестовый переходник.

Обычно выбирается огнетушитель размером для 10 литров.

Собираем устройство

Готовый ресивер и мотор нужно будет закрепить к доске, закрепляться они должны по вертикали. Надежность обеспечат три листа фанеры, одна фанера должна быть с отверстием для введения тар. Другие листы будут крепить к дощатому фиксатору для ресивера, к напольной части нужно установить колеса. Далее:

Для трубки, через которую будет заходить воздух, крепится резиновый шланг, на него нужно закрепить фильтрующую деталь от бензинового двигателя.
Чтобы влага и масла не попадали дальше, нужно установить фильтр от дизельного мотора.
Фильтр чистящий ставится на вход редуктора, креплением служит крестовик водопроводного варианта. На другую сторону напротив ставится манометр, в верхнюю часть крестовика ставится регулирующее реле, обеспечивается герметичность.
Регулировка давления дает возможность прерывать окрашивание, настраивается реле нажатием на пружину. Ставится одна для маленького показателя, вторая для наибольшего.

Один контакт подключают к нагнетателю, 2-ой устанавливается к минусу. 2 провод закрепляется с нагнетателем с помощью тумблера и с фазой сети. Тумблер служит кнопкой запускающий прибор, соединение контактов происходит пайкой, после следует их изолировать.
Металл красят.

Готовый ресивер и мотор нужно будет закрепить к доске, закрепляться они должны по вертикали.

Испытываем и настраиваем самодельный компрессор для покраски

Когда процесс подготовки завершен, то обязательно производится проверка работы с краскопультом. Следует выполнить следующие действия:

Включается прибор, заранее тумблер переключают на положение выключенного аппарата.
Реле ставится на низкий оборот, включается работа компрессора, манометр показывает давление. Нужно проверить исправность действия реле, если показатели завышена, то реле должно размыкать цепь.

Чтобы убедиться, что протечек не возникает, области соединений обрабатываются мыльным раствором.
Запускается краскопульт, чтобы выпустить воздух, если все сделано правильно, когда давление упадет, то прибор заработает.

Когда процесс подготовки завершен, то обязательно производится проверка работы с краскопультом.

Регулировка силы давления в системе

Чтобы отрегулировать показатель давления, обычно используется РДМ5. Две пружины служат для определения высшего и низшего показателя. Длинная необходима для минимального диапазона, а короткая пружинка для наивысшего уровня, чтобы при излишнем давлении происходило сбрасывание.

Чтобы отрегулировать показатель давления, обычно используется РДМ5.

Альтернатива выбора – сделать своими руками или приобрести готовую продукцию

Использование заводского аппарата намного проще, ведь не придется тщательно изучать принципы сборки компрессора, а также поиск необходимых деталей. Но стоимость подобных устройств высокая, а дешевые типы не дают качественного результата, слой не будет красивым.

По этой причине многие автовладельцы решают провести самостоятельную сборку агрегата, подробная инструкция работы позволяет справиться с задачей. Если все сделать правильно, то аппарат покажет высокий результат качества окрашивания поверхности и прослужит долго. Можно создать ручной вариант покраски либо автоматический. Второй вариант намного проще в использовании.

Если все сделать правильно, то аппарат покажет высокий результат качества окрашивания поверхности и прослужит долго.

Покраска поверхности автомобиля может осуществляться без привлечения автомастеров, но потребуется позаботиться о необходимом оборудовании. Компрессор можно сделать своими руками, есть много вариантов сборки, некоторые описаны в статье.

Видео: Компрессор своими руками

изготовление воздушного компрессора своими руками Электромагнитный компрессор своими руками

Уважаемые посетители сайта « » сегодня мы с вами рассмотрим как сделать компрессор из мотора от холодильника и использованного огнетушителя своими руками. Компрессор представляет из себя аппарат для нагнетания и хранения в ресивере сжатого воздуха, который в дальнейшем можно использовать для разных целях, к примеру подключить краскопульт или пневмоинструмент, аэрограф, продувочный пистолет.

В данном случае для изготовления компрессора был использован моторчик от старенького Советского холодильника. Как вы знаете в качестве охлаждающей жидкости используется фреон, который гоняет по системе именно этот самый двигатель, расположен он обычно в задней части внизу. Так вот, данный мотор прекрасно нагнетает воздух и его можно использовать как источник воздуха для нагнетания в ресивер. А вот ресивером здесь служит обычный использованный огнетушитель, при желание баллон можно взять побольше и сделать

Так же в обязательном порядке необходимо ставить фильтра на вход и выход мотора, а в нижней части ресивера должна быть закручивающаяся по резьбе пробка для слива конденсата. На выходе из ресивера устанавливается редуктор и манометр для определения давления внутри баллона. Между собой аппарат соединяется армированным шлангом. На выходе через переходник можно подключать краскопульт, аэрограф или другой пневмоинструмент, так же используется для подкачки шин авто-

Материалы

мотор от холодильника
использованный огнетушитель
редуктор
фильтр
манометр
армированный шланг

Инструменты

дрель
отвертка
плоскогубцы
гаечные ключи

Пошаговая инструкция по изготовлению компрессора

Первым делом следует ознакомиться со схемами подключения узлов.

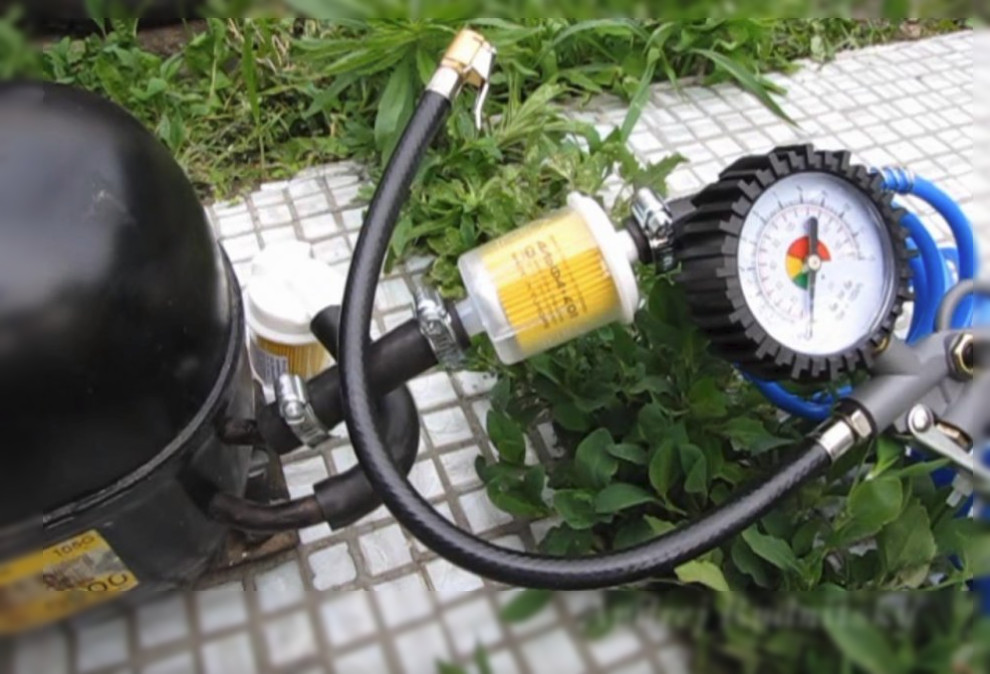

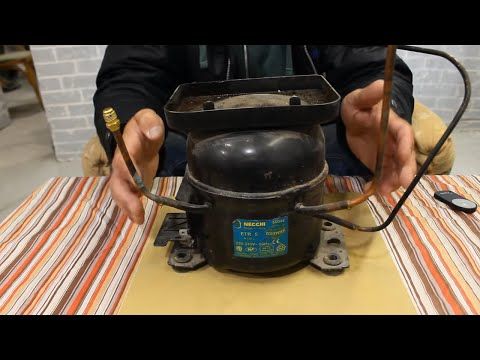

Из холодильника извлекается его мотор, выглядит он вот так.
На вход и выход подсоединяем желательно армированный шланг.
Так же понадобиться редуктор и манометры. Собираем.
Накручиваем на ресивер.
Соединяем между собой армированным шлангом и ставим фильтра на вход и выход.
На выходе из ресивера так же установлен армированный шланг.
В качестве рамы можно использовать дерево или металлоконструкцию.

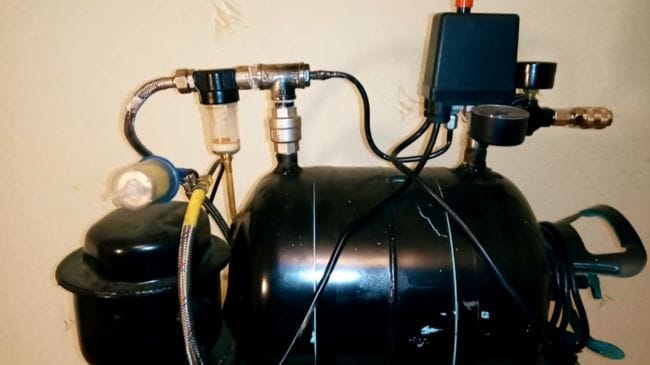

Вот собственно такой компрессор получился.
Аппарат с небольшим баллоном в основном используют для аэрографа или же краскопульта, но если поставить резервуар для сжатого воздуха побольше, то можно вполне подключать пневмоинструмент. Надеемся представленный материал был вам полезен. Спасибо за внимание!

Простой воздушный компрессор, с помощью которого можно выполнять покрасочные работы или подкачивать шины автомобиля, можно изготовить своими руками из подручных материалов. Самодельный компрессор будет работать не хуже своих заводских аналогов, а затраты на его изготовление будут минимальными.

Сделать мини компрессор для подключения краскопульта или аэрографа можно из автомобильного насоса, немного его усовершенствовав. Модернизация компрессора позволит повысить его мощность (производительность) и будет заключаться в адаптации его под напряжение 220 В (вместо 12 В), подключении аппарата к ресиверу и установке автоматики.

Адаптация аппарата под напряжение 220 В

Для подключения автонасоса к сети 220 В потребуется найти какой-либо блок питания (БП), на выходе которого будет 12 В и подходящая для аппарата сила тока.

Совет! Для этой цели хорошо подойдет БП от компьютера.

Узнать значение потребляемой аппаратом силы тока можно, если взглянуть на его шильдик. В данном случае блока питания от ПК (см. рис выше) по показателям силы тока и напряжения будет вполне достаточно.

Итак, если вы вставите штекер электрического шнура в блок питания ПК и включите его, то ничего не произойдет. Это объясняется тем, что БП не включится, пока на него не поступит сигнал от ПК. Чтобы имитировать включение ПК, на разъеме, выходящем из БП, нужно вставить перемычку. Потребуется найти среди множества проводников один провод зеленого цвета, а второй — черного, как показано на следующем фото.

Данные провода можно отрезать и скрутить, но лучше их закоротить перемычкой.

Поскольку автонасос имеет штекер для подключения к прикуривателю автомобиля , то его можно отрезать, и соединить аппарат с соответствующего цвета проводами от БП.

Но будет лучше, если приобрести автомобильный прикуриватель и подсоединить его к блоку питания, а уже сам аппарат подсоединить с помощью стандартного штекера.

Из прикуривателя выходит 3 провода: красный – “+”, черный – “-” и желтый – “+”, предназначенный для подключения светодиода. Подсоедините проводники к прикуривателю, соблюдая полярность (см. фото ниже).

Если вставить штекер от аппарата в прикуриватель, вы получите воздушный электрический 220 В компрессор, способный не только накачивать шины, но и работать с аэрографом.

Подключение дополнительных элементов

Для подключения аппарата к ресиверу необходимо собрать конструкцию, показанную на схеме, приведенной ниже.

В состав данной обвязки входят следующие элементы.

Крестовина , имеющая все выходы с ВР1/2. Маркировка означает: “ВР” – внутренняя резьба, “1/2” – диаметр резьбы в дюймах.
Тройник , имеет все выходы с НР1/2 (“НР” – наружная резьба).
Вентили в количестве 2 шт. (ВР1/2 – ВР1/2). Предназначены для перекрытия движения воздуха в обоих направлениях. Двойная маркировка означает, что с обеих сторон вентиля находится внутренняя резьба.
. Предназначен для пропускания воздуха только в одном направлении. Можно установить простой пружинный клапан ВР1/2 – ВР1/2. Если планируется работать с давлением 6-7 бар, то необходимо подбирать обратный клапан, не имеющий пластиковых деталей.
Прямой ниппель , представляет собой переходник, имеющий 2 наружные резьбы (НР1/2).
Переходной ниппель НР1/2 – НР1/4. Позволяет перейти с одного диаметра наружной резьбы на другой.
Удлинитель (60 мм) НР1/2 – НР1/2. Это тот же ниппель, только прямой. То есть резьба с обоих его концов имеет одинаковый диаметр.
Муфта переходная . Является переходником с внутренней резьбы одного диаметра на внутреннюю резьбу с другим. В данном случае, с ВР1/2 на ВР1/8.
Тройник , имеющий все выходы уже с резьбой НР1/8.
Муфта прямая ВР1/8 – ВР1/8. Имеет 2 одинаковые внутренние резьбы.
Переходник для шланга НР1/8.
Регулятор давления (прессостат) с влагомаслоотделителем . Реле давления позволяет поддерживать давление воздуха в ресивере не ниже минимального и не выше максимально допустимого уровня. Влагоотделитель можно и не устанавливать, если агрегат будет использоваться в качестве насоса для накачки шин. При использовании агрегата для покраски установка влагомаслоотделителя является обязательным условием.
Приведенная выше схема обвязки предполагает 2 выходных штуцера: первый для вывода воздуха на краскопульт (аэрограф), а второй — для подкачки шин.
Переходной ниппель НР1/4 – НР1/8.
Футорка (НР1/4 – ВР1/8), является переходником с большего диаметра наружной резьбы на меньший диаметр внутренней резьбы.
Манометры . Данные приборы позволяют визуально контролировать уровень давления воздуха в ресивере и на подаче в магистраль.

При сборке всех элементов необходимо использовать резьбовой герметик , например, фум-ленту. Манометры можно подсоединить через обрезки шланга высокого давления. Последние следует натянуть на переходники и зафиксировать хомутами.

Манометры можно прикрутить сразу на резьбу, без использования шлангов, если не требуется выводить их на переднюю панель агрегата.

Как выглядит собранная согласно схеме обвязка компрессора, показано на следующем фото.

Ресивер для автокомпрессора можно изготовить из металлической трубы большого диаметра, заваренной с обеих сторон, огнетушителя или газового баллона. Если предполагается работа компрессора только с аэрографом, то ресивером может послужить обычное бескамерное колесо от легкового автомобиля.

Важно! При подборке емкости для ресивера следует учитывать тот факт, что автонасос может работать не больше 10 мин. непрерывно. Соответственно, и объем ресивера должен быть небольшим (около 20 л.), чтобы аппарат мог поднять в нем давление воздуха до требуемого уровня раньше, чем пройдет 10 мин.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора . Но сначала его нужно немного доработать.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Если взять для ресивера огнетушитель , то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана . Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона . Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Важно! Двигатель для данного агрегата должен иметь мощность порядка 1,3 -2,2 кВт.

Также самому сделать компрессор для накачки шин можно из бензопилы , которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

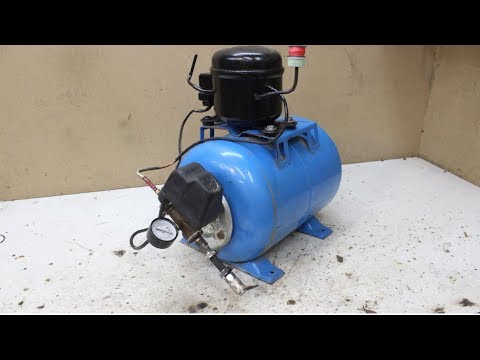

Воздушный компрессор, сделанный из холодильника, точнее, из его агрегата, является самым бесшумным. Но следует знать, что такой аппарат не отличается высокой производительностью . С его помощью, можно лишь накачивать шины автомобиля или работать аэрографом. Для нормальной работы различного пневмоинструмента (шуруповерт, шлифмашина, краскопульт и т.д.) производительности данного агрегата не хватит, даже если подсоединить к нему ресивер большого объема. Хотя в интернете можно найти конструкции, состоящие из двух или трех компрессоров, соединенных последовательно, подсоединенных к большому ресиверу.

Итак, агрегат, снятый с холодильника, имеет пусковое реле с сетевым шнуром . Также из аппарата выходят 3 медные трубки. Две из них предназначены для входа-выхода воздуха, а третья (запаянная) – для заливки масла. Если включить устройство на короткое время, то можно определить, какая из двух трубок всасывает воздух, а из какой он выдувается.

На следующем рисунке показано, как собрать всю конструкцию, состоящую из агрегата, ресивера и регулятора давления с манометром.

Совет! Вместо фильтра на выходе, который иногда разрывается от высокого давления, лучше установить влагомаслоотделитель. Наличие его обязательно, если устройство будет использоваться для покраски.

На входной трубке устанавливается воздушный фильтр для исключения попадания пыли внутрь агрегата. Чтобы автоматизировать процесс накачки воздуха, можно установить автоматику в виде прессостата.

Компрессор высокого давления своими руками

Компрессор высокого давления (ВД) изготавливают из двухступенчатой компрессорной головки АК-150.

В качестве привода можно взять двигатель на 380 В мощностью 4 кВт . Передача вращения вала двигателя на вал поршневой группы осуществляется с помощью эксцентрика, который служит также и приводом для масляного насоса плунжерного типа. Он создает давление масла около 2 кгс/см 2 .

Сжатый воздух, выходя из последней ступени, попадает через переходник с установленным манометром в штуцер литрового баллона, который установлен в его нижней части. Также здесь установлен вентиль для слива конденсата. Баллон наполнен шлифованной крошкой из стекла и выполняет роль влагомаслоотделителя.

Выходит воздух из верхней части баллона через пальчиковый штуцер. Охлаждение компрессора является водяным. Через 45 мин. работы агрегата вода нагревается до 70 градусов. Автор данного агрегата утверждает, что за это время можно накачать 1 баллон на 8 литров и 2 баллона на 4 литра до 260 атм.

Автомобиля представляет устройство для механического сжатия газов, которое формирует давление воздуха на выходе, большее атмосферного по значению. Нагнетая воздух в камеры сгорания ДВС, компрессор увеличивает мощность двигателя за счет повышения КПД сгорания топлива. Топливная смесь при работающем нагнетателе содержит больше воздуха, в связи с чем легче поджигается и выделяет при сгорании больше энергии. В ходе исследований установлено, что двигатель прибавляет последнему 46% мощности и 30% крутящего момента – настолько важно это устройство!

Это устройство используется в качестве питания пневматических инструментов

Воздушный компрессор устанавливается не только в автомобили с ДВС – это оборудование используется в качестве питания пневматических инструментов, в промышленности и других отраслях. Главные эксплуатационные характеристики воздушного компрессора – рабочее давление и производительность в литрах воздуха в минуту.

Выделяются следующие виды воздушных компрессоров:

Поршневой. Устройство с прямой передачей усилия. В процессе работы двигателя поршень движется по цилиндру и сжимает воздух, который поступает в систему. Существуют масляные и безмасляные поршневые нагнетатели, последние широко применяются для питания пульверизаторов в сфере покраски. Воздушные двухпоршневые компрессоры используются в промышленных целях за счет высокой производительности.
Роторный. Передача усилия от двигателя происходит при помощи ремня. Винты с вращающимися лопастями сжимают воздух внутри устройства и создают . Роторное оборудование отличается высокой производительностью, хорошим КПД, малым шумом и вибрациями во время работы. Масло для воздушного типа используется экономно и не поступает в сжимаемый воздух. Особое распространение на производстве получил 380 В.

Нагнетатель может работать автономно или с использованием ресивера, который обеспечивает ровную подачу сжатого воздуха в систему. Воздушный компрессор без ресивера отличается меньшей стоимостью и размерами, но больше подвержен поломке.

Можно ли сделать самому?

Сделать воздушный компрессор на двигатель самостоятельно под силу не каждому, к тому же внесение модификаций, не предусмотренных автомобильным производителем, может непредсказуемо повлиять на работу . Однако можно собрать для гаража или автомастерской – с помощью такого устройства можно быстро наполнить шины воздухом, создать избыточное давление для пульверизатора и других пневматических инструментов, а также найти другое применение оборудования.

Компрессор с ресивером своими руками прослужит значительно больший срок, нежели покупное оборудование, при условии правильной сборки из качественных деталей. Это объясняется тем, что мастер, задавшийся целью сделать компрессор воздушный с ресивером, делает его для себя, и по этой причине заботится о качестве. Какие детали нужны и каким образом проводить сборку?

Собираем компрессор своими руками

Главный элемент самодельного воздушного нагнетателя – двигательная установка. Рекомендуется использовать для холодильника. Он примечателен наличием пускового реле, предоставляющего возможность устанавливать и удерживать определенный уровень давления воздуха в ресивере. Если под рукой нет старого и ненужного холодильника, можно отыскать агрегат на свалке промышленных отходов или у знакомых. Предпочтение надо отдать холодильнику, изготовленному в СССР, так как для производства советского холодильного оборудования использовались мощные и надежные компрессоры.

Холодильный нагнетатель имеет в конструкции три трубки, одна из которых запаяна с одного конца. Остальные являются воздуховодами – одна впускает воздух, другая выпускает. При дальнейшей сборке агрегата важно понимать, в какую сторону циркулируют потоки воздуха. Для определения надо на короткое время включить компрессор в сеть и понаблюдать, в какую сторону происходит циркуляция. Рекомендуется отметить «вход» и «выход» разными цветами, чтобы не перепутать при сборке. Предотвратить произвольную смену направления воздуха поможет воздушный обратный клапан для компрессора.

Помимо сердца старого холодильника, для сборки автомобильного компрессора понадобятся:

Воздушный ресивер (хорошим вариантом является огнетушитель).
Манометр.
Фильтр грубой очистки топлива.
Влагоотделяющий фильтр.
Реле контроля воздушного давления.
Набор переходников, хомутов, шлангов.
Тумблер для напряжения 220 Вольт.

На различных этапах сборки потребуются: основание для установки готового агрегата, колесики (можно взять от старой мебели), краска, моторное масло и антикоррозийное средство.

Сборка ресивера

Ресивер компрессора представляет собой прочную емкость, в которой содержится воздух под давлением. Роль, которую выполняет автомобильный воздушный ресивер – устранение пульсаций во время подачи воздуха компрессором, которое осуществляется за счет выравнивания давления в системе. Второстепенная роль ресивера – хранение инертных газов или конденсата.

Емкость ресивера абсолютно герметична, а необходимый объем зависит от цикличности потребления воздуха потребителем и производительности воздушного компрессора. Использование ресивера продлевает срок часто используется в различных сферах, включая покрасочные работы, промышленное производство и другие отрасли.

Автомобильный воздушный ресивер может изготавливаться тремя путями:

Углекислотный огнетушитель. Хорошо подходит для долговременного хранения газов под давлением до 10 атмосфер, имеет прочные стальные стенки и отличается безопасностью использования. Для ресивера достаточно огнетушителя объемом 5-10 литров. Для превращения огнетушителя в компрессорный ресивер надо снять запорно-пусковое устройство и надеть на отверстие подготовленный переходник для шланга. Баллон надо опустошить и тщательно вымыть. Далее устанавливается водопроводная крестовина и герметизируется. После этого можно использовать изготовленный ресивер для работы.
Гидроаккумулятор. Более специализированное устройство с достаточным диапазоном емкостей. Недостаток – малое номинальное давление. Плюс – подходящая резьба на выходе. Для использования в качестве ресивера надо убрать внутреннюю мембрану для хранения углекислого газа, после чего подключить шланг как в примере с огнетушителем.
Кислородный баллон. Исключительная прочность и давление воздуха в десятки атмосфер, но малая емкость, неудобство транспортировки и тяжесть. Для использования достаточно подключить шланг – самодельный ресивер готов к работе!

Воздушный ресивер своими руками может изготавливаться из любого баллона для хранения сжатых газов, но перед использованием надо убедиться, что выбранная емкость выдержит рабочее давление будущего компрессора.

Финальная сборка компрессорной установки

Компрессор с ресивером должны устанавливаться на одном общем основании для удобства хранения и транспортировки самодельного оборудования. Компрессор от холодильника, найденный ранее, надо очистить от ржавчины (если таковая имеется). Далее выполняется замена масла в воздушном компрессоре, так как старое наверняка пришло в негодность. Лить масло в воздушный компрессор можно не любое – при отсутствии специальной компрессорной смазки можно использовать моторное, синтетическое или полусинтетическое.

Устанавливайте компрессор с ресивером на одном общем основании для удобства хранения и транспортировки

Сборка компрессора осуществляется в пять последовательных этапов, указанных далее:

Установите нагнетатель от холодильника на подготовленном основании и закрепите резьбовыми шпильками. Ресивер устанавливается в вертикальном положении и закрепляется посредством сложенных листов фанеры в количестве трех штук с отверстием для баллона. К нижней части основания прикручиваются колеса для удобства перевозки.
Установите компрессор и обратный клапан для воздушного компрессора в отверстие воздухозаборника. Для удобства можно использовать шланг из резины.
На выходном патрубке нагнетателя через шланг поставьте влагоотделитель – его можно взять из дизельного двигателя. Для предотвращения срыва шланга под давлением надо укрепить соединение автомобильными хомутами. Влагоотделитель надо установить и на входе редуктора – приспособления для развязки давления в ресивере и компрессоре. Патрубок выходного давления соединяется с одним из концов водопроводной крестовины.
Установите на верхнюю часть крестовины реле для регулировки давления, а в свободный конец манометр для контроля. Все стыки должны прочно укрепляться фум-лентой и затягиваться хомутиками для предотвращения срыва.
При помощи тумблера на 220 Вольт подключите сетевую фазу к выходу компрессора. Изолируйте контакты изолентой или диэлектрическим кожухом.

После подключения оборудования к сети можно считать, что масляный воздушный компрессор собран. Можно включить устройство в сеть и проверить его работоспособность.

Какие проблемы могут поджидать при сборке?

Воздушные авто компрессоры простые в плане конструкции и эксплуатации устройства, однако во время самостоятельной сборки можно столкнуться со следующими проблемами:

Подача масла в неподходящее отверстие. По причине наличия нескольких трубок в нагнетателе можно запутаться и залить масло не у то отверстие. Для предотвращения проблемы заливать масло надо в любую из двух входных трубок – выпускная исключается.
Малый диаметр входного отверстия ресивера. Если использование стандартной резьбы баллона невозможно, элемента при помощи флюса и прикрепить . Итоговая конструкция способна выдержать давление в 5-6 атмосфер.
Неправильное подключение трубок нагнетателя. Чтобы циркуляция в системе происходила без сбоев и в одном направлении, необходимо установить обратный клапан на компрессор своими руками. Он предотвратит возможные проблемы и обеспечит стабильную работу нагнетателя.

Старайтесь собирать нагнетатель масла своими руками в полном соответствии с инструкцией, рекомендациями и правилами безопасности. В этом случае никаких проблем с работой оборудования не возникнет.

Установка необходимого давления

Воздушный мотокомпрессор или автомобильный нагнетатель надо правильно подготовить к первому использованию. Для начала работы надо настроить режим давления при помощи реле. Настройка осуществляется посредством двух пружин – большая устанавливает минимальное давление, малая – максимальное. Первый контакт реле подключается к нулю, второй крепится к нагнетателю.

ПОСМОТРЕТЬ ВИДЕОИНСТРУКЦИЮ

При первом использовании оборудования проследите за показаниями манометра – реле должно включать и отключать нагнетатель при достижении нижней и верхней границ установленного давления соответственно. После окончательной настройки можно покрасить самодельный нагнетатель и продолжить эксплуатацию.

Бытовые компрессоры для покраски есть в большом количестве в сетях розничной торговли. Хотя стоит сказать, что их цена довольно высокая и зависит от производителя и его мощности.

Сегодня мы расскажем, как сделать компрессор для покраски в домашних условиях своими руками. В этом случае его цена будет не значительной, так же будет приведена инструкция в которой вы сможете посмотреть фото и видео и сделать все достаточно быстро и правильно.

Изготавливаем в домашних условиях

Для начала надо сделать правильный выбор компрессора для покраски. Это будет зависеть от объемов выполняемой работы. Если вы будете его применять в коммерческих целях и на этом зарабатывать деньги, тогда стоит его сделать более мощным.

Внимание: Чем выше мощность компрессора тем и выше его цена. Но если вы будете делать покраску машин или других не больших конструкций, тогда стоит остановиться на среднем диапазоне мощности.

Что понадобится и принцип работы

Мы будем собирать воздушный компрессор для покраски, беря за основу обычную камеру от транспортного средства/авто.

Для сборки самодельного компрессора нам понадобятся:

Камера транспортного средства/авто. Она будет играть в нашем агрегате роль ресивера.
Насос, лучше использовать его с устройством – манометром. Его роль будет заключаться в нагнетательных действиях.
Ремонтный комплект.
Шило для комфортной работы.

Теперь после подготовки всех частей мы можем начать сбор станции:

Первым этапом мы смотрим, не пропускает ли камера воздух, нет отверстий и пор в ней. Производим ее накачку. Если в процессе обнаружили разгерметизацию нашего объекта, то можно наклеить заплатки на нужные места, либо произвести лечение резиной сырого состояния.
Следующим шагом в ресивере делаем дыру. Для этих манипуляций нам и понадобится шило. Далее туда кладем сосок от камеры, он будет выполнять роль выхода струи воздуха при работе нашего устройства.
Факультативный штуцер мы приделываем и приклеиваем. Как раз для данной цели мы первоначально и заготовили наш ремонтный комплекс. Потом мы присоединяем сам штуцер. Чтобы убедиться, что воздух нормальным образом покидает емкость, нужно просто открутить ниппель.
Однако сам ниппель, установленный на камере мы трогать не будем, его роль будет заключаться в выполнении функции клапана, а также поддерживания необходимого уровня потока давления. Чтобы узнать объем давления, мы должны распылить красочный материал на поверхность. Если эмаль на металл кладется равномерными слоями, значит наша работа выполнена правильно и на высоком уровне.
Также определить уровень давления нам может помочь и манометр. Даже после включения аэрографа давление должно быть также равномерным.

Сам процесс сборки самодельного компрессора для покраски относительно простой и не требует особых знаний и умений, однако его комфортность и удобство начинает сразу же ощущаться. Намного проще осуществлять красочные работы с помощью аэрографа, чем использовать баллон.

Внимание: К последним советам можно добавить, что нужно внимательно следить, чтобы в камеру транспортного средства никоим образом не попадали потоки пыли или жидкости.

Если эти элементы все же туда проберутся, то придется готовить краску для работы заново. При правильной работе компрессора он будет служить длительный промежуток времени, однако при возможности и желании воздух стоит накачивать в автоматическом режиме, это намного удобнее и проще.

Собираем компрессор своими руками на полупрофессиональном уровне

Существует возможность собрать такой агрегат, который по своим свойства никак не будет проигрывать специальным компрессорам от ведущих разработчиков. За основу мы будем брать обычный холодильник.

Для выполнения работы понадобится ряд запчастей и агрегатов, а именно: ресивер, фильтр, разнообразные переходники, масло, переключатели и другие части, с которыми мы познакомимся далее. Рассмотрим сам принцип работы данного агрегата.

Чтобы делать процесс намного проще, движком нашего агрегата будет выступать компрессор от обычного холодильника, который был произведен в Советском Союзе. Несомненным плюсом является присутствие реле нагнетательной установки. Отечественные холодильники обладают большим уровнем давления, чем их зарубежные аналоги, что является важным преимуществом. После того как был вынут блок, его необходимо подготовить к эксплуатации, нужно произвести чистку от слоя коррозии.
Для таких работ используем преобразователь коррозии, чтобы реакции окисления прекратили осуществляться. Так мы произвели подготовительную работу моторчика.

Сделав все необходимые подготовительные мероприятия, мы можем начать производить смену масла. Ведь если особо не лукавить, то почти никакая холодильная установка за долгие годы непрерывной эксплуатации никогда не подвергалась смене масла. Такое решение оправдывает себя, так при данных работах наш механизм защищен от внешнего воздуха в полном объеме.

Для смены масла мы берем материал из полусинтетики. Он по своим свойствам ничем не отличается от масла компрессора и содержит нужные нам добавки.
Вторым шагом, мы должны отыскать на нашем компрессоре три трубочки, две из них будут находиться в открытом состоянии, вторая в запаянном состоянии. В работе нашей установки первый две трубочки будут служить для нагнетания воздуха в разные стороны (он будет входить и выходить). Чтобы определить ход воздушных масс, нужно включить нашу нагнетательную установку в сеть. Далее мы внимательно смотрим, где воздух всасывается, а в каком месте он наоборот покидает наш агрегат.
Трубка, которая находится в запаянном состоянии, будет выполнять роль смены масла. Отсюда мы должны избавиться от ее закрытой части. Для таких работ мы можем взять обычный надфиль, производим спил по окружности трубочки. Обращаем внимание, чтобы кусочки стружки и металлическая пыль не оказались внутри нагнетательной установки.
Далее мы отламываем заднюю часть трубочки и производим слив масла в специальную тару. Это делается для того, чтобы определить последующий объем следующего залития. При помощи шприца мы в небольшом количестве производим ввод нового полусинтетического масла.
Когда ввели новое масло, важно заглушить весь механизм смазки движка. Мы должны подобрать винтик, предварительно обмотав его лентой, и осуществляем его закручивание в трубочку. Нужно помнить, что из задней части этой трубки иногда будет вытекать небольшое количество полусинтетического масла. Чтобы этого избежать, для работы нам понадобится специальный маслоотделитель.
Когда мы успешно выполнили предыдущие этапы сборки, мы может приступать к следующим шагам создания нашей нагнетательной установки. Работа начинается с крепления на ложе из дерева движка с реле. Это нужно сделать таким образом, чтобы он был как на раме.
Такие мероприятия необходимо производить, так как реле нагнетательной установки очень чувствительно к положению в пространстве. Действия должны быть точными, так как от правильной настройки будет зависеть в будущем верное функционирование режимов работы компрессора.

Воздушная емкость

Где взять воздушную емкость? Для таких целей нам понадобится баллончик, который используется в огнетушителях. Все это ставится в зависимость от того, что они обладают высокой прочностью на оказываемое на них давление, в качестве навеса они идеальны.

Итак:

В качестве базиса берем огнетушитель под маркой ОУ-10. У него десятилитровый объем воздуха и высокий уровень прочности к испытуемому воздействию давления. Мы откручиваем запорный механизм, далее устанавливаем переходное устройство.
Если попадаются следы ржавчины, то от нее нужно в оперативном режиме избавиться , используя преобразователь коррозии. Помещаем вышеуказанную жидкость внутрь баллончика и начинаем взбалтывать его.
После того как ржавчина удалена и следов ее почти не осталось, мы приделываем крестовину. В ходе этих работ мы создали две важные запчасти для будущей нагнетательной установки.

Осуществляем сборку

Чтобы детали не мешали друг другу, их нужно сразу установить на основе. Для ее изготовления берем доску, там будет крепиться и сам движок будущей нагнетательной установки и частей огнетушителя.

Специальные шпильки в форме резьбы мы используем для установки движка на деревянный базис. Шпильки просовываем в заранее сделанные дырочки. Гайки как никогда будут кстати. Также нужно просверлить отверстие и для крепления огнетушителя. Другие листы прикрепляются при помощи саморезов к нашей основе из дерева.
Ставим ресивер на вертикальный уровень, нам понадобится три листа фанеры для таких целей. В одной фанере делает дырочку для крепления баллончика. Другие листы мы прикрепляем саморезами. Склеиваем их с листом ресивера.
Заранее выдалбливаем в базисе из дерева отверстие под ресивер и его нижнюю часть. В конце, чтобы установка могла перемещаться, мы соберем обычные колеса от обычной мебели, которые прикрепляются к основанию.
Как только мы закончили вышеуказанные работы по сбору, нам необходимо обеспечить защитные функции нашей установки от пылевого потока. Для этих целей понадобится бензиновый фильтр, который обычно играет роль грубой фильтрации. Его задача стать воздухозаборником в нашей нагнетательной установке.
Далее мы берем резиновый шланг и трубку компрессора. На входе компрессора низкий уровень, об этом важно помнить, т.е. увеличение контактирующих свойств при помощи хомутов нам не понадобится.
Т.е. нами уже сделана входная фильтрационная система для нашего компрессора. На выходе установки прикрепляем маслоотделитель, который будет защищать устройство от проникновения частей пылевого потока. Также нам будет нужен фильтрационный механизм питания. Так как уровень давление на выходе системы имеет высокие показатели, то здесь нам будет нужны хомуты автотранспортного средства.
Теперь мы плавно подобрались до фильтра маслоотделителя. Мы производим его ввод в работу, соединяя его с входной частью редуктора. Редуктор служит для развязки и выходной части компрессора, т.е. в выходную часть мы осуществляем вкручивание крестовину слева, с правой же стороны мы приделываем манометр (так мы будем следить за уровнем давления). На верхней части крестовины крепим реле регулирования.
Реле регулирования позволяет производить регулировку уровня высоты нагнетаемого давления, а также при необходимости закрывать питание в компрессоре.
При помощи этих запчастей мы будем включать в работу нашу нагнетательную установку, если уровень давления будет находиться на низком уровне и наоборот выключаться, если параметры резко поднялись вверх.
Чтобы настроить уровень рекомендуемого давления компрессора нужно использовать пружинки реле, их две штуки. Пружина, размер которой больше всего, служит для создания давления на низком уровне, маленькая пружинка для максимального давления, также она служит для регулировки отключения установки.
РМ5 изначально собирались для водоснабжения, они представляют собой простые выключатели из двух контактов. Один контакт в нашем варианте создан для работы в сети, где напряжение находится на уровне двести двадцать вольт, другой же контакт работает на связь с нагнетательной установкой.
Питание мы делаем через тумблер для соединения со вторым входом с нагнетательной установкой. Если в нашей цепи тумблер уже в наличии, мы имеем право быстрыми темпами произвести выключение системы.

Само собой разумеющееся все контакты должны быть правильным образом запаяны и произведена их изоляция. Теперь мы со спокойной душой можем покрасить наш компрессор и начинать пробовать красить с помощью него.

Следим за давлением системы

Теперь, когда наша установка готова, настало самое время проверить, как она работает или произвести ряд тестов. Подсоединяем аэрограф или краскопульт. Не трогая сам тумблер, подключаем нашу систему к электрической энергии.

Реле мы ставим на минимально возможный уровень давления и осуществляем соединение нагнетательной установки с электричеством. Смотрим на показатели и характеристики на манометре, следим за уровнем подаваемого давления. После того как мы выяснили, что реле выключает движок компрессора, смотрим на контакты и их свойства герметичности.
Чтобы выяснить герметичность, используем обычный раствор из мыла. Если вся установка успешно прошла все испытания, то мы должны обязательно удалить воздух ниже уровня для запуска всего механизма нагнетательного агрегата. Если уровень давления достигает нужных пределов, то реле производит пуск самой системы компрессора. Если все работает нужным образом, мы может начать красочные работы.
Чтобы красить металлические поверхности и основания, первоначально саму основу для работ готовить нет необходимости. От нас лишь требуется сделать необходимый уровень давления на нашей нагнетательной установке.
Такие тестирования дают нам шанс замерить те нужные технические характеристики, который позволят класть слои краски равномерно. Также необходимо помнить, что такие красочные работы производились на минимуме работы нагнетательной установки.

Вместо вывода

После выполнения всех вышеуказанных работ и ввода нашей нагнетательной установки в работу мы можем подвести первые итоги. Таким образом, сам процесс сбора компрессора не составляет особого труда для всех собственников автотранспортных средств, особых знаний и умений здесь вовсе не нужно.

Глупо не говорить о том, что второй тип компрессора выходит намного сложнее в плане его сборки и наличия необходимых запчастей и материалов. Однако из – за давления в автоматическом режиме и особой системы запуска всего нагнетательной установки, такой компрессор наиболее удобен и приятен в работе.
Также вам не нужно будет следить за ресивером. Данная установка может быть использована также для покраски ворот в помещении или иных поверхностей.

Внимание: Компрессор для покраски самому сделать не сложно, важно еще и делать его регулярное обслуживание. Особенно часто он выходят со строя по причине не замены масла. Поэтому следите за его качеством в первую очередь.

Как выбрать компрессор для покраски вы теперь знаете и сможете все сделать самостоятельно. Обратите внимание на герметичность стыков и тогда компрессор будет служить вам долго.

Компрессор может принести очень много пользы в различных сферах жизни. Возможно вам нужен прибор для быстрой накачки шин автомобиля, или же вы решили заняться аэрографией, но у вас нет подходящего оборудования, а покупать так не хочется. Решить эту проблему можно сделав компрессор своими руками. О том, как это сделать и что для этого понадобится, мы и поговорим.

Сделать или купить

Прежде чем узнать, как сделать компрессор своими руками, нужно разобраться с тем, как и какие задачи может решать самодельный вариант, и как с ними справиться купленный в магазине агрегат. В этом плане все больше зависит от направления, для которого вам требуется компрессор. Если он вам нужен для простой накачки шин – то можно и самодельным воспользоваться.

Другое дело если вас тянет в творчество. Это не обязательно должна быть аэрография, чтоб споткнуться о недостатки домашнего варианта. Все дело в том, что для покраски требуется однородный и равномерный поток воздуха. В нем не должно быть мусора и других мелких частиц.

Если эти условия не соблюсти, можно будет получить зернистую покраску или другие виды дефектов в качестве результата. Именно об этом стоит думать в первую очередь, когда видите фото самодельных компрессоров.

Ко всему вышеназванному можно еще добавить неоднородные пятна и потеки, которые будут проблемой даже при покраске рамы велосипеда, чего уж говорить о деталях автомобиля.

Несмотря на это, оба типа компрессоров устроены примерно одинаково, что касается основ. В любом случае нужен резервуар, в котором воздух находится под высоким давлением. Оно может генерироваться за счет ручного нагнетания, а может появляться от механического воздействия.

Если первый вариант дешевле в реализации, то стоит учитывать, что работать будет намного сложнее, ведь постоянно нужно будет следить за уровнем давления внутри компрессора.

В случае, если компрессор оборудован дополнительной автоматикой, все что вам нужно будет делать, это время от времени добавлять масло или заменять его. Результатом работы такого прибора будет постоянная и равномерная подача воздуха, что может сыграть очень важную роль для вас.

Подготовка

Вот и мы и подошли к пошаговой инструкции для сборки компрессора в домашних условиях. Если говорить о его плюсах, то в первую очередь стоит вспомнить о громкости работы, ведь такой агрегат будет работать существенно тише, чем заводской вариант. Для этого нужно будет герметично соединить все компоненты, но этот труд стоит затраченных усилий.

Из чего можно сделать компрессор своими руками?

Для начала вам понадобится что-то, что сможет заменить ресивер. Для этого хорошо подойдет простая автомобильная камера. Дальше нужно будет найти простой насос, на котором установлен манометр. Он нужен для увеличения давления воздуха внутри камеры. К этому добавляем простое шило, ремонтный комплект для колеса и простой сосок для камеры.

В первую очередь нужно убедиться в том, что камера все еще герметична, и не пропускает воздух. Если окажется, что она не справляется со своими задачами, в условиях повышенного давления последствия могут быть серьезными.

Если во время проверки вы нашли утечки воздуха, то камеру нужно заклеить, и лучше всего это делать при помощи вулканизации.

Поскольку наша камера будет выполнять функцию ресивера, нужно будет сделать еще одно отверстие в ней, для чего нам и понадобится простое шило. В него нужно будет вклеить сосок, о котором я говорил ранее. Он будет использоваться для поступления воздуха внутрь камеры.

Для правильной установки соска хорошо подойдет рем комплект, который указан в перечне необходимых деталей. Дальше выкручиваем ниппель и проверяем, как идет движение воздуха.

Мини компрессор своими руками делается по тому же принципу, просто нужно будет взять камеру поменьше, для которой понадобиться насос меньшей мощности. Такая установка будет иметь меньшую производительность, но будет обладать определенной компактностью.

Особенности

После всего, что было сделано ранее, нужно установить спускной клапан на сосок, который был на камере изначально. Он необходим для послабления давления, если оно будет подниматься слишком высоко. Для того, чтоб проверять работоспособность прибора не только прямым использованием, не лишним будет установить дополнительный манометр.

В противном случае, если вы будете заниматься покраской, вам нужно будет сначала провести пробный заход, после чего посмотреть на равномерность эмали или простой краски, и только после этого приступать к работе. Это не очень удобно, и может оказаться достаточно дорого, в зависимости от цены материалов.

Важно знать, что при проверке уровня давления манометром, его стрелка не должна дергаться. Если это происходит, нужно проверить всю конструкцию, поскольку это сигнал того, что поток воздуха не является равномерным.

На самом деле, идеи самодельных компрессоров и изготовление такового не требует каких-то сверхспособностей. Естественно, вам нужны будут прямые руки, базовые навыки работы с разными инструментами, ну и главное – желание все это делать. Если вам компрессор нужен для профессиональных потребностей, то лучше обратиться к готовым решениям.

Есть много отзывов о том, что самодельные компрессоры работают надежнее и при этом более долговечны. Важно понимать, что это зависит в первую очередь от того, кто делал этот агрегат, и не менее важны материалы, которые использовались при его создании.

Если вы хотите в качестве хобби работать в своем гараже или сарае, к этом у вас есть достаточно свободного времени, чтоб заняться этим – почему бы и нет.

Фото компрессоров своими руками

Как сделать компрессор из холодильника своими руками

Содержание

Иногда возникает вопрос, как сделать компрессор из холодильника своими руками? До того, как коснуться основных этапов сборки указанного устройства, нужно понять, чем отличается покупной агрегат от самодельного. Нужно заранее составить перечень всех необходимых инструментов и запчастей и купить их. Чаще всего самодельные аппараты используются для окрашивания деталей, подкачки шин. Если устройство собрано самостоятельно, то важно не забывать его правильно обслуживать. В первую очередь это касается замены фильтров и масла. Тогда самодельный компрессор прослужит долго и будет качественно выполнять свои функции.

Основные отличия самодельного компрессора от покупного

Разумеется, самодельный агрегат будет отличаться от собранного промышленным способом. Важно уяснить, в чем заключаются эти отличия:

В покупном компрессоре функционирует электрический мотор, который передает крутящий момент за счет ременной передачи. В самодельном устройстве таких ремней нет. Оно работает только с помощью двигателя.
Заводской экземпляр уже оснащен всеми необходимыми системами: измерения и сброса давления, фильтрации. В компрессоре, собранном своими руками, все эти элементы нужно будет устанавливать самостоятельно с учетом их функциональных особенностей.
Множество покупных компрессоров комплектуются специальными системами, которые в нужный момент отключают устройство. Они отсутствуют в бюджетных моделях. В самодельных устройствах, как правило, имеется только защитное реле, которое защищает их от перегрева и при возникновении опасности выключает двигатель.
Заводские агрегаты очень часто страдают из-за отсутствия достаточно количества смазки. В самодельных компрессорах ее более, чем достаточно. Главное — правильно подобрать жидкость, чтобы в ней не было разнообразных примесей, которые могут негативно повлиять на работу устройства.
Заводские устройства, как правило, работают очень шумно. Поэтому использовать их в домашних условиях весьма проблематично. Самодельные компрессоры такой болезнью не страдают. Они очень тихие, поэтому допускается их эксплуатация дома.
Покупные агрегаты имеют весьма высокую стоимость. Самодельные устройства достаточно дешевы, поскольку для их сборки используются детали от старых агрегатов (например, холодильников).
У заводских компрессоров есть четкое предназначение. Если, например, мощность устройства небольшая, то использовать его можно для подкачки шин. Кроме того, в его функционал нельзя вносить изменения. В самодельных агрегатах есть своего рода простор для творчества. Их можно комплектовать более качественными запчастями, усиливая мощность и иные показатели.

По опыту эксплуатации самодельных компрессоров можно сказать, что они выходят из строя достаточно редко, по сравнению с заводской техникой.

Что потребуется для изготовления компрессора своими руками?

Для того чтобы собрать компрессор самостоятельно, потребуется подготовить следующие инструменты и запасные части:

Компрессор от холодильного агрегата. Его можно демонтировать со старого устройства или купить в мастерской, занимающейся обслуживанием холодильников. Для упрощения понимания, двигатель — это и есть нужный компрессор.
Прочная и герметичная емкость, способная удерживать давление.
Ресивер. Для этого отлично подойдут как баллоны от старых огнетушителей, так и пластиковые емкости, которые могут выдержать высокую нагрузку. Ее объема должно хватать для того, чтобы перемешивать воздух и выравнивать давление, создаваемое компрессором. Можно собрать ресивер самостоятельно. Для этого подходят емкости от пульверизаторов. Правда, понадобится и эпоксидная смола для установки креплений.
Пускозащитное реле. Его можно использовать и от старого холодильного агрегата, и купить новое. Очень часто двигатель уже идет в комплекте с пускозащитным реле, поскольку от него идет шнур с вилкой.
Два фильтра: бензиновый и дизельный.
Манометр. Его можно приобрести в сантехническом магазине. Иметь его не обязательно, но крайне желательно. Он будет крепиться к ресиверу.
ФУМ-лента для фиксации соединений.
Топливный шлаг. Понадобится его разделить на три части. Одна будет длиной 700 миллиметров, 2 части — по 100 миллиметров.
Шланг для вывода воздуха. Если самодельный компрессор будет задействован в покраске каких-либо деталей, то подойдет шланг от аэрографа или любой другой более толстый шланг.
Изолента.
Крепления и хомуты различных размеров.

Если принимается решение собрать компрессор самостоятельно, то не будет лишним заранее здраво оценить свои способности и знания, чтобы в итоге получился качественный аппарат.

Пошаговая сборка самодельного компрессора

Рассмотрим все этапы сборки самодельного компрессора по отдельности.

Важно помнить, что если баллон от старого огнетушителя будет выполнять функции ресивера, то придется много поработать с металлом. Также нужно будет постоянно поддерживать должную герметичность. Поэтому если опыт работы с металлом отсутствует, то лучше воспользоваться пластиковыми емкостями.

Если при сборке используются тяжелые детали, то вряд ли компрессор получится переносным. Скорее всего, его придется использовать, как стационарный. Потребуется подготовить крепкое основание и крепежи.

Этапы сборки:

Подготовка компрессора со старого устройства или купленного в мастерской. Первым делом нужно найти трубки для входящего и исходящего воздушных потоков. Для это агрегат нужно включить в эклектическую сеть и посмотреть, откуда выходит воздух. Целесообразно отметить цветной изолентой или пластырем, какая трубка за какую функцию отвечает. Это поможет не запутаться в дальнейшем. Следующим шагом является подрезка трубочек до размера в 100 миллиметров. Так будет удобно подключить шланги, когда это потребуется сделать. Компрессор важно располагать в вертикальном состоянии. Для удобства на реле присутствует стрелочка, направленная вверх.
Подготовка ресивера. Рассмотрим вариант, в котором задействуется пластиковая ёмкость. В ее крышке нужно сделать два отверстия. Трубку, которая будет работать на вход, нужно подготовить такой длины, чтобы она доставала до дна. Длина исходящей трубки может быть около 100 миллиметров. Снаружи нужно оставить порядка 20-30 миллиметров. Вся конструкция фиксируется с помощью эпоксидный смолы. Так будет обеспечена герметичность ресивера. Если в качестве емкости используется старый огнетушитель, то для работы потребуется подготовить пай и штуцеры. Достоинство такого ресивера в том, что на него можно установить манометр. Важный совет: не стоит намертво приваривать к ресиверу детали. Оптимальным подходом считается прочное закрепление гаек.
Соединение всех подготовленных деталей. К короткому топливному шлангу нужно прикрепить бензиновый фильтр. Второй его конец соединяется с входящей трубкой компрессора. С помощью фильтра будет происходить отсеивание пыли и мелких загрязнений. Второй топливный шланг крепится к исходящей трубке и ресиверу. Благодаря этому воздух из компрессора будет перетекать в ресивер. На все шланги в обязательном порядке крепятся хомуты. Они обеспечат более жесткую фиксацию и не позволят шлангам соскочить под давлением воздуха. Еще один отрезок топливного шланга нужно прикрепить к дизельному фильтру, который отвечает за очистку воздуха. К выходящему шлангу можно крепить или другие устройства, или шланги.
Техническое обслуживание самодельного устройства. Масло, которое заливается в компрессор, нужно регулярно менять. Оптимальный срок — раз в шесть месяцев. То же самое правило относится и к бензиновому фильтру. Все указанные действия можно выполнять самостоятельно, не прибегая к услугам специалистов.
Замена масла. Первым делом нужно осмотреть двигатель. Их компрессора всегда отходит запаянная трубочка. Как раз ее и нужно отрезать, и слить отработанное масло из двигателя. Объем обычно не превышает одного стакана. Если компрессор приобретался в мастерской, то лучше уточнить, слито из него масло или нет. Для закачки свежего масла используется обычный шприц. После завершения процедуры трубочку нужно качественно запаять. Однако удобнее будет зафиксировать ее с помощью ФУМ ленты и пристроить завинчивающуюся крышку.

Чтобы смастерить компрессор собственными руками из старых узлов и деталей, нужно первым делом тщательно разобраться со схемой сборки. Также нужно оценить свои знания, а также подготовить запчасти, расходные материалы. Их все лучше собрать заранее, чтобы в процессе сборки не обнаружилось отсутствие важной детали, из-за чего дальнейший процесс будет просто невозможным.

В процессе сборки также очень важно помнить о технике безопасности, не прикасаться к деталям мокрыми руками. Если нужно запаивать запчасти, то обеспечивается проветривание воздуха, а в помещении не должны присутствовать баллоны с газом.

Применение самодельного компрессора

Самодельные компрессоры имеют очень широкое применение. Чаще всего их используют:

В аэрографии. Можно рисовать как на крупных деталях, так и обрисовывать мелкие и создавать красивые художественные образы.
В покраске автомобильных деталей. Для этого понадобится распылитель.
Для быстрой покраски во время проведения бытового ремонта. Для удобства компрессор оснащается небольшими колесиками. Так его легче перемещать за собой, а не перетаскивать с места на место. При использовании компрессора улучшается качество и точность покраски.

При необходимости допускается использование самодельного аппарата в любом другом мероприятии. Главное, чтобы была соблюдена техника безопасности.

Особенности обслуживания компрессора, сделанного своими руками

Мы уже разобрались с отличиями заводских и самодельных агрегатов. Установили, какие запчасти и инструменты нужны для сборки устройства собственными руками, а также рассмотрели поэтапно процесс сборки и определили сферу применения самодельных компрессоров. Осталось коснуться особенностей их обслуживания.

Эксплуатировать рассматриваемые устройства нужно с учетом следующих рекомендаций:

Требуется защищать технику от перегрева. Иначе она может выйти из строя.
Нужно регулярно проводить техническое обслуживание самодельного компрессора. Оно заключается в замене масла и фильтров. Если использовался агрегат от старого холодильника, то лучше всего будет уточнить, какой смазочный материал в нем использовался, и применять только его либо подходящие аналоги. Если устройство покупалось в мастерской, то все интересующие вопросы можно задать специалистам. Замена фильтров также необходима для того, чтобы внутрь агрегата не попадала пыль и прочие загрязнения. Проводить техническое обслуживание рекомендуется раз в полгода или раз в год.
Использовать самодельный компрессор нужно строго по назначению.
Устанавливать устройство рекомендуется в вертикальном положении. Правильный ракурс подскажет стрелочка на пускозащитном реле.
Для удобства агрегат можно оснастить колесиками. При выполнении определенных работ потребуется использование дополнительных устройств (например, распылитель).

Если соблюдать все предложенные рекомендации, то компрессор, собранный своими руками, прослужит долго.

Заключение

Самодельный компрессор обладает некоторыми отличиями и даже преимуществами, по сравнению с покупным. Во-первых, можно самостоятельно определить мощность устройства, оснастив его нужными для этого запчастями. Во-вторых, самодельный агрегат работает на порядок тише заводского. В-третьих, его стоимость существенно отличается от стоимости магазинного аналога. Кроме того, для сборки можно использовать компрессор от старого холодильника, поэтому его себестоимость будет значительно ниже.

Чтобы самостоятельно собрать агрегат, потребуется либо снять компрессор со старого холодильника, либо приобрести его в мастерской. Сразу лучше задать все интересующие вопросы, например, о том, присутствует ли масло в агрегате или нужно его слить и заменить. Также понадобятся ресивер или ёмкости из металла или пластмассы, шланги различной длины, трубки, изолента, крепления, хомуты, манометр.

Процесс сборки расписан пошагово.

Требуется обязательно соблюдать технику безопасности, чтобы избежать неприятных последствий.

Сначала происходит подготовка компрессора, определяются входная и исходящая трубки. Следующий шаг — подготовка ресивера, соединение подготовленных деталей (шлангов, хомутов). Если необходимо, производится замена масла.

Как и любая другая техника, самодельный аппарат нуждается в регулярном техническом обслуживании. Под ним подразумевается замена смазочных материалов и фильтров. Чем регулярнее будет проходить обслуживание, тем дольше проработает устройство. Его нужно защищать от перенапряжения и перегрева.

Самодельный компрессор широко применяется в аэрографии, при покраске автомобильных и любых других деталей, а также при ремонте. В последнем случае оснащение компрессора колесиками упростит его эксплуатацию.

Как выбрать небольшой воздушный компрессор (сделай сам)

Обновлено: 14 июня 2022 г.

Мы просмотрели спецификации, опробовали их и нашли восемь отличных моделей небольших воздушных компрессоров.

Следующий проект›

Семейный мастер на все руки

Когда вы покупаете небольшой воздушный компрессор, первое, что вы заметите, это его характеристики: 2 л.с., 3 галлона, 2,8 куб.

Но пусть вас не смущают все эти характеристики. Мы расскажем вам, что они означают, что важно, а что нет, и поможем выбрать компрессор, соответствующий вашим потребностям.

Мы попробовали самые доступные на рынке компрессоры — более 20 моделей — и выбрали восемь, которые, по нашему мнению, являются лучшим выбором для домашних мастеров. Мы сосредоточились на моделях малого и среднего размера, потому что они были доступными и портативными, а также достаточно мощными, чтобы справляться с наиболее распространенными проектами «сделай сам».

Авторы журнала «Сделай сам» из журнала The Family Handyman Magazine

Небольшой воздушный компрессор — они не предназначены для инструментов «высокого спроса» шлифовальные машины или краскораспылители. Для этих инструментов вам понадобится гораздо больший компрессор. Мы поможем вам найти лучший воздушный компрессор с нашими обзорами воздушных компрессоров.

CFM — это ключ.

Cfm (кубических футов в минуту) показывает, насколько быстро небольшой воздушный компрессор может подавать воздух. И обычно это самая важная цифра для рассмотрения. Если инструмент использует воздух быстрее, чем компрессор может его подавать, вам придется прекратить работу и подождать, пока компрессор наверстает упущенное. Каждый производитель тестирует свои компрессоры при давлении 90 фунтов на квадратный дюйм — среднем значении для гвоздезабивного пистолета, — поэтому вы можете быть уверены, что сравниваете яблоки с яблоками, когда смотрите на число кубических футов в минуту воздушного компрессора. Компрессоры, которые мы протестировали, имеют производительность от 0,6 до 2,8 кубических футов в минуту.

Размер бака имеет значение — иногда

Выбранные нами компрессоры имеют баки объемом от 1 до 6 галлонов. Бак большего размера вмещает больше воздуха и позволит вам использовать больше воздуха до того, как давление упадет и мотор включится для пополнения бака. Это может позволить вам не останавливать работу, пока компрессор наполняет резервуар. Но помните следующее: когда ваша работа требует большого объема воздуха, большой резервуар не заменит достаточного количества кубических футов в минуту.

фунтов на квадратный дюйм обычно не является коэффициентом

Фунт на квадратный дюйм обычно не имеет значения

Большинство компрессоров обеспечивают достаточное давление для инструментов и задач, выполняемых своими руками. В этом смысле фунты на квадратный дюйм (psi) не имеют большого значения. Но более высокое максимальное давление на квадратный дюйм имеет одно реальное преимущество: оно позволяет меньшему резервуару удерживать больше воздуха и работать как больший резервуар. Например, 2-галлонный баллон при давлении 150 фунтов на квадратный дюйм содержит столько же воздуха, сколько 3-галлонный баллон при 100 фунтах на квадратный дюйм.

Одни в четыре раза громче других

Выбранные нами небольшие воздушные компрессоры имеют мощность от 60 до 87 децибел. Это может показаться не такой уж большой разницей, но это так. Шкала децибел не похожа на большинство шкал, к которым вы привыкли. Увеличение на 10 дБ удваивает уровень шума. Например, машина мощностью 70 дБ в два раза громче, чем машина мощностью 60 дБ. Машина на 80 дБ в четыре раза громче. Таким образом, небольшое снижение уровня шума в децибелах делает работу с машиной более приятной.

Портативность зависит не только от веса

Портативность — это не только вес

Вес — не единственный фактор, определяющий удобство переноски компрессора. Форма тоже имеет значение. Тонкий небольшой воздушный компрессор легче всего носить с собой; широкие самые неудобные. Мы отметили лучший воздушный компрессор и худший в наших обзорах.

Достаточно ли мощности для гвоздезабивателей?

Все небольшие воздушные компрессоры, которые мы пробовали, обеспечивают достаточное давление (psi) и объем (cfm) для гвоздезабивателей.

Каркасные гвоздезабиватели — это отдельная история. Все компрессоры, кроме одного (Central Pneumatic 95275), обеспечивают достаточное давление для забивания гвоздей (обычно около 120 фунтов на кв. дюйм). Но только те, у которых рейтинг около 2 кубических футов в минуту или выше, будут идти в ногу с монтажным гвоздезабивателем, когда вы работаете на умеренной скорости. Те, у кого более низкие рейтинги в куб. футах в минуту, потребуют терпения; вы забьете несколько гвоздей, а затем подождите, пока маленький компрессор догонит вас.

Безмасляный — это норма

Почти все небольшие воздушные компрессоры теперь «безмасляные», что означает, что вам никогда не придется беспокоиться о проверке или замене масла. Небольшой безмасляный воздушный компрессор обычно изнашивается быстрее, чем модели с масляной смазкой, но это вряд ли будет проблемой при обычном использовании небольшого воздушного компрессора своими руками.

Игнорировать мощность в л.с.

Чтобы получить наилучшее представление о мощности воздуха, которую может обеспечить небольшой воздушный компрессор, смотрите на куб. футы в минуту, а не на мощность в л.с.

Кожух предотвращает повреждение

Одним из преимуществ небольшого компрессора является то, что его можно брать практически с собой куда угодно. Недостатком является то, что небольшой воздушный компрессор может выйти из строя. С баком все будет в порядке, но датчики и выходы уязвимы, если они не защищены. Некоторые из протестированных нами машин идут ва-банк: они построены с корпусом, который окружает всю машину. Другие оставляют некоторые части незащищенными.

Другие особенности, на которые следует обращать внимание при выборе лучшего воздушного компрессора малого размера

Шаровой сливной клапан. Вода, которая конденсируется в баке компрессора, приводит к ржавчине и точечным утечкам. Чтобы этого не произошло, производители рекомендуют регулярно опорожнять бак. У всех баков есть стоки, но есть два разных типа. Самым простым является сливной кран, пользоваться которым неудобно, и вам могут даже понадобиться пассатижи. Мы предпочитаем слив с шаровым краном, который работает как кран.
Обертка шнура. Большинство компрессоров обеспечивают удобный способ сворачивания шнура питания для удобства переноски.
Две розетки. У большинства компрессоров есть один выход для подключения воздушного шланга, но у некоторых есть два, что позволяет вам работать вместе с напарником.
Комплекты и аксессуары. Для получения дополнительной ценности ищите компрессоры, которые поставляются со шлангом или набором аксессуаров для накачивания. Некоторые из них могут поставляться в комплекте с гвоздезабивным пистолетом и шлангом под другим номером модели.

Обзоры малых воздушных компрессоров

Легкий, тихий и любимый профессионалами (номер SENCO PC1010N)

Это модернизированная модель, основанная на PC1010, который является любимым малым воздушным компрессором среди плотников. Датчики закрыты, но другие части открыты.

Простота хранения (№ CRAFTSMAN 16574)

Эту модель можно хранить в вертикальном или горизонтальном положении; в любом случае, его датчики и выход хорошо защищены. Легкий и удобный для переноски, он включает в себя аксессуары для надувания и шланг для надувания, предварительно подключенный ко второму выходу.

Меньше, тише и легче (КАБЕЛЬ PORTER № C2004)

Он очень похож на свою сестру C2002 и имеет такой же рейтинг в кубических футах в минуту, но лучше с точки зрения веса, размера и шума.

Большие баки и низкий уровень шума (HUSKY № 4610A)

Очень тихая, эта модель хранит много воздуха в коррозионностойких алюминиевых баках. Он большой, относительно тяжелый и не полностью закрытый.

Мощный, но очень тихий (CALIFORNIA AIR TOOLS NO. 2010A)

Самая тихая из протестированных нами машин, эта установка оснащена коррозионностойким алюминиевым баком. Эта модель также является самой дорогой в нашей группе, но производитель заявляет, что ее мотор прослужит в шесть раз дольше, чем у аналогичных моделей. Датчики и выход не защищены кожухом.

Высокая производительность, отличная цена (PORTER-CABLE NO. C2002)

Обеспечивая большое количество кубических футов в минуту по самой низкой цене в своем классе, эта модель уже много лет является бестселлером. Он хорошо защищен, хорошо сбалансирован и быстро заполняется; не очень громкий и не слишком тяжелый.

Цена со скидкой (ЦЕНТРАЛЬНЫЙ ПНЕВМАТИЧЕСКИЙ № 95275)

Эта модель очень легкая и удобная, но довольно шумная. Его низкое максимальное давление подходит для большинства работ по забиванию гвоздей, но вы, возможно, не сможете полностью забить большие гвозди в твердые материалы.

Большая мощность в небольшом корпусе (BOSTITCH Trim-Air NO. CAP1512-OF)

Высокая скорость, компактный размер и прочные дуги делают этот компрессор отличным. Производитель не указывает рейтинг в дБ, но мы обнаружили, что он громче, чем у большинства других моделей.

Мы начали с пары десятков моделей, затем сузили круг до этих восьми. У каждого есть по крайней мере одна черта, которая делает его достойным рассмотрения, ищете ли вы мощность, вес, низкий уровень шума или просто хорошую цену на хороший компрессор.

Нужно больше энергии? Умеренные инструменты CFM: не менее 4 CFM

Если вы можете позволить себе потратить около 300 долларов, вы можете приобрести портативный компрессор, который будет питать большинство пневматических инструментов, сделанных своими руками, и прослужит пару десятилетий (см. Фото 2). Ищите компрессор с чугунным цилиндром, масляной смазкой и выходом воздуха не менее 4 куб. футов в минуту (cfm). Вам придется менять масло по графику, чтобы он продолжал гудеть. Но долгая жизнь перевешивает хлопоты. Также имейте в виду, что компрессоры с масляной смазкой впрыскивают мелкодисперсный масляный туман в воздухопровод. Так что вам нужно будет инвестировать в отдельный шланг и фильтр, если вы собираетесь использовать распылитель краски.

Вы можете найти менее дорогие безмасляные компрессоры (от 129 до 199 долларов США), которые будут производить 4 кубических фута в минуту, но не ожидайте, что они прослужат так же долго. И вам нужно будет носить средства защиты органов слуха — они ГРОМКИЕ!

Пневматические инструменты, для которых требуется не менее 4 кубических футов в минуту

Молоток

Дрель

Пистолет для герметика

Гвоздезабивной инструмент

Распылитель краски

Компрессор, рассчитанный на 4 кубических фута в минуту, а также более низкие инструменты будут работать со всеми вышеперечисленными инструментами.

Инструменты High CFM: 5,5 CFM или более

Если вы серьезный моторист, вам придется сделать больший прыжок. Если вы хотите использовать инструменты с пневматическим приводом, такие как ударные гайковерты и трещотки, вам придется серьезно подойти к выбору устройства, способного развивать давление не менее 5,5 кубических футов в минуту со значительным воздушным резервуаром. Просто забудьте о пневматических шлифовальных и пескоструйных машинах — им требуется почти 9 кубических футов в минуту. Будьте готовы потратить 540 долларов плюс за хороший. Но единственное, что делает их мобильными, — это колеса. Они тяжелые и громоздкие.

Пневматические инструменты, для которых требуется не менее 5,5 кубических футов в минуту

Воздушный компрессор производительностью 5,5 куб.

Первоначально опубликовано: 17 декабря 2018 г.

Сборка компрессора холодильника Воздушный компрессор – Matt’s Tech Pages

Компрессор холодильника Воздушный компрессор

Несколько месяцев назад я купил установку для поверхностного монтажа (пастовой) пайки, для которой требовался источник сжатого воздуха > 100 PSI. Это поставило меня в затруднительное положение, поскольку я живу в многоквартирном доме, и почти все компрессоры, которые обеспечивают такую производительность, слишком шумны, слишком неприятны для моих условий жизни.

Немного погуглив, я обнаружил очевидно простое решение замены стандартного компрессора воздушного компрессора компрессором холодильника. Идеальный.

Построив один сейчас, я могу сказать по опыту, что в теории это простая идея, но чтобы сделать что-то, что будет безопасным, прочным и долговечным, придется столкнуться с еще несколькими соображениями и препятствиями на этом пути.

В моем примере я использовал дешевый готовый компрессор из магазина «Сделай сам» и выбросил блок компрессора, который был в комплекте. Это хороший подход, потому что в нем есть все, что вам нужно, вам просто нужно установить настоящий компрессор.

Многие другие руководства в Интернете начинают с голого танка. Если вы хотите пройти через весь процесс , то есть найти манометры, обратный клапан, предохранительный клапан, отсечку давления, регулятор и монтаж, проводку и сантехнику, то сделайте это во что бы то ни стало, однако я предупреждаю вас, что вы вряд ли сэкономите деньги , если только у вас не будет всего этого готового к работе, но если у вас есть все, что я упомянул, вполне вероятно, что вы все равно только что разобрали полный компрессор.

Главное, на что мы обращаем внимание, это рабочий объем — по сути, производительность компрессора, так что действуйте по-крупному.

Рабочий объем этих компрессоров закрытого типа составляет от 2 см² до 43 см². В моем случае я выбрал одну из самых больших, SC21F; с рабочим объемом 20,95 см² он перевешивает весы на 14 кг и является одним из самых больших практических компрессоров закрытого типа, пригодных для использования в этой области.

SC21F также хорошо подходит для моего 6-литрового бака, заполняя его до 120 фунтов на квадратный дюйм при приемлемом давлении 59секунды. К сожалению, вся партия весит 23 кг, что затрудняет перемещение установки. Этот тип компрессора, скорее всего, будет использоваться в более крупных приложениях, таких как морозильная камера супермаркета или кондиционер.

Конечно, можно больше. Danfoss также выпускает GS34(MFX) с рабочим объемом 34 см² и массой 21 кг, если у вас также будет бак большего размера, чтобы дополнить его, окончательная установка будет громоздким, неподвижным монстром.

Помимо этого, мы переходим к большим, шумным зверям с ременным приводом, что делает все упражнение все более бессмысленным. Если вам нужен действительно большой рабочий объем, просто установите на буровую установку несколько компрессоров меньшего размера.

Если вы, как и я, купили компрессор у профессионального предприятия по переработке холодильников, компрессор может поставляться с заваренными портами. Это делается для предотвращения загрязнения и разлива масла при хранении и транспортировке.

Из-за некрасивой, короткой, заваренной, неряшливой формы труб на моем агрегате пришлось отпиливать концы труб ножовкой, что неизбежно приводило к попаданию металлических опилок в компрессор. Этого очень трудно избежать.

Если у вас нет хороших чистых труб и вы не можете использовать труборез, вы в конечном итоге получите металлическую стружку внутри трубы (резка в перевернутом виде невозможна!) и слейте все масло, отфильтровав при этом металлические опилки и другую грязь. В качестве фильтра я использовал кухонное полотенце. После этого снова залейте масло (см. ниже).

Не то чтобы я уже говорил: эти компрессоры очень тяжелые! На моем я прикрепил его болтами из нержавеющей стали M5 к тяжелым алюминиевым уголкам, а также прикрутил к креплению бака болтами того же класса.

Я также добавил прочную ручку из нержавеющей стали на заднюю сторону, чтобы сделать перемещение более безопасным. Я просверлил на ручках крохотные крепежные резьбы и снова нарезал их для тех же болтов из нержавеющей стали, которые скрепляют остальную часть установки.

Эти компрессоры обычно имеют три порта. «Выброс», «Всасывание» и «Процесс» (см. спецификацию). Нагнетание – это выход сжатого воздуха, а всасывание/процесс – это одинаковые отверстия в верхней части корпуса, каждое из которых может использоваться в качестве входа.

В моем случае я использовал соединение «Процесс» в качестве входа. К входу «Всасывание» я припаял резьбу и использовал ее как масляную пробку.

Ваш компрессор может отличаться . Некоторые компрессоры имеют порт, который является входным, а другой — для наполнения. Включите его и посмотрите, всасывает ли один из портов больше воздуха, чем другой.

Всасывающий порт с припаянной к нему резьбой, переделанный в масляную крышку.

Какой бы порт вы ни использовали в качестве входа, убедитесь, что другой порт закрыт.

Возможно, вам лучше спросить кого-нибудь, кто разбирается в том, что он делает 😉

Компрессоры холодильника — это прецизионные агрегаты, предназначенные для герметичной незагрязненной работы, поэтому стоит иметь входной фильтр, поскольку они не так устойчивы к перекачиванию дерьма, как стандартные компрессоры. .

Топливный фильтр в качестве воздухозаборника

Используйте топливный фильтр. Я отрезал один конец, чтобы увеличить поток воздуха.

Масло- и влагоуловитель – обратный клапан, ввинченный в конец бака.

Я решил улавливать масло до того, как оно попадет в бак. Это имеет то преимущество, что вы можете четко видеть, сколько вы теряете с течением времени.

Неудобно то, что у моей ловушки входное отверстие внизу, а выпускное отверстие вверху, и она не работает в перевернутом положении, что несколько усложняет сантехнику.

Первая маслоуловитель, которую я купил на eBay за 4 фунта стерлингов, взорвалась под давлением, разбрызгивая масло и воду повсюду. Купите один из авторитетных ритейлеров.

И нет, вы не можете залить оставшееся масло обратно в компрессор, потому что оно смешивается с вонючей водой из процесса конденсации.

Мой компрессор поставлялся с обратным клапаном, ввинченным в торец бака, поэтому я использовал его повторно. Я бы не стал полагаться на сам компрессор как на обратный клапан, но он может работать.

В примере, который я показал здесь, я уже получил их бесплатно, потому что я создал свой на основе дешевого компрессора из магазина DIY. Если вы используете что-то еще в качестве резервуара, вам придется найти и установить эти предметы самостоятельно!

Компрессоры для использования с хладагентами R134a (и подобными), скорее всего, будут заполнены полиэфирным маслом (POE). Это особый тип масла, который прекрасно взаимодействует с хладагентом.

В первые несколько лет существования этой установки я имел привычку время от времени сливать и заменять это масло, но теперь оно мне надоело. Настоятельно рекомендую заменить это масло на обычное компрессорное масло.

Причина в том, что масло POE гигроскопично (т. е. впитывает влагу). Это само по себе не обязательно является проблемой, однако, когда эта комбинация нагревается, что происходит внутри поршневой камеры, химическая реакция создает сильную кислоту.

Фильтр, разрушенный кислотой, полученной из нагретого полиэфирного масла и воды

Эта кислота выкачивается из компрессора и в моем случае попала (и заодно разрушилась) в маслоуловитель. Мы можем ясно видеть, что он довольно сильно постарался на стальных трубах.

У вас нет , есть , чтобы заменить его, но если вы оставите его там, у вас будет вариться ядовитый суп на дне вашего компрессора, так как он со временем высасывает влагу из воздуха, что маловероятно. сделать это много хорошего в долгосрочной перспективе.

Это не проблема в холодильном оборудовании, потому что система изолирована от внешнего мира, и вероятность проникновения влаги внутрь исключена.

Замена полиэфирного масла на обычное масло

Прежде чем вы сможете заполнить его обычным маслом, вы должны сначала избавиться от того, что там находится, путем промывки.

Промывка компрессоров не приветствуется в холодильной промышленности – обычно это делается с остальной частью системы, когда заменяется компрессор, но поскольку это часть, которую мы хотим сохранить, нам придется притвориться, что мы не знали .

Я не уверен, какие растворители подходят для этой задачи. Одним из наиболее эффективных, на мой взгляд, является промывочный раствор R134a. Это не особенно дешево, но делает свою работу и ничего не оставляет после себя.

ПРЕДУПРЕЖДЕНИЕ: Этот материал ядовит и легко воспламеняется. При работе с ним надевайте перчатки и респиратор.

Техника проста. Залейте растворитель в технологический (наливной) порт, используя то же количество, что и обычное масло, затем закройте все порты крышками, хорошенько встряхните компрессор, прополощите его со всех сторон, затем слейте его. Оставьте компрессор на пару часов, чтобы остатки растворителя испарились.

Ответственно утилизируйте использованный растворитель и масло.

Выбор масла для замены

Практически любое масло, предназначенное для использования с воздушными компрессорами, подойдет. Из того, что я читал, синтетические масла работают лучше, но минеральное масло тоже подойдет.

Заправка

В моем случае SC21F рассчитан на 550 мл масла. Проверьте техническое описание вашего компрессора, чтобы узнать правильный объем масла.

Я использовал фитинги 1/4″ BSP с шипами 8 мм и резиновый шланг LPG 6 мм, потому что он двухслойный, с оплеткой между слоями и не боится нагрева.

Я бы не рекомендовал использовать виниловые или алакатеновые трубы, так как они расплавятся и лопнут.

При нормальном использовании всасывание этих компрессоров представляет собой постоянную подачу холодного хладагента, что фактически означает, что компрессор не может перегреться, но в данном случае это воздух комнатной температуры, что делает перегрев реальной проблемой.

Похоже, что на устройстве, которое у меня есть, нет защиты от перегрева, оно просто работает до самоуничтожения. Его хватает примерно на 15 минут использования и примерно на 30 минут с принудительным воздушным охлаждением; после чего его нужно оставить остывать.

Также обратите внимание, что все оборудование на стороне выхода (шланги, фитинги, маслоуловитель) может сильно нагреваться. Рекомендую направлять на него мощный вентилятор при интенсивном использовании.

После многих лет надежной работы я недавно решил сделать несколько обновлений, чтобы решить все проблемы, которые у меня были с этим воздушным компрессором.

Медные трубы

Первоначально я построил его с резиновыми шлангами. Легко, но со временем они исчезают. Если вы хотите, чтобы ваш компрессор прослужил очень долго, я бы порекомендовал сразу перейти на металлические трубы, как я сделал здесь. Как всегда, требуемая ориентация этого взорванного фильтра немного усложняет ситуацию. Я использовал трубы 10 мм с компрессионными фитингами. Красивый и прочный, но не слишком большой для этого приложения.

Соленоид автоматического слива

Одна из вещей, которая меня действительно раздражала, это необходимость опорожнять резервуар после использования. Как правило, это шумная, грязная и неприятная задача, поскольку конденсат на дне бака вырывается из клапана на нижней стороне. Другая проблема заключается в том, что я храню этот компрессор в труднодоступном месте.

Я проложил медную трубу диаметром 6 мм от нижней части бака до этого нормально открытого клапана , который закрывается при включении компрессора, а когда он выключается, содержимое бака автоматически выливается в ведро. , и мне не нужно приближаться к нему. Бум.

Я вставил в муфту кусок пластика с отверстием 1 мм, чтобы замедлить процесс разряда. Без этого резервуар разряжается с ужасающей скоростью, производя огромное количество шума.

Оказывается, электромагнитные клапаны на 240 В сильно греются, поэтому я еще добавил к ним радиатор — в основном, чтобы не обжечься об него пальцами.

Колеса

Невероятная масса этой штуки по-прежнему меня расстраивает, поэтому я надел несколько колес, чтобы можно было передвигать ее, не высовывая спину. Также выше видно, где я направил старый выпускной клапан к электромагнитному клапану.

Гнездо питания IEC

Одной из опасностей при перемещении является свисающий шнур питания. Если вы споткнетесь об него, пытаясь переместить его, вы, вероятно, попадете в серьезную аварию. Гораздо безопаснее иметь возможность его отсоединить. Мне пришлось добавить эту коробку, чтобы иметь дело с дополнительной проводкой для электромагнитного клапана, поэтому подключите к ней разъем IEC, пока я был на ней.

Все компрессоры поставляются с регулятором давления. Удобная функция. Я обнаружил, что мне приходится ползать по компрессору каждый раз, когда я хочу настроить его так, чтобы это было занозой в заднице. Вместо этого я снял его и прикрепил несколько муфт, чтобы иметь его там, где он мне действительно нужен.

Я сомневаюсь, что многие другие построят свои до того же уровня, что и я, но это должно, по крайней мере, покрыть все потенциальные ловушки, прежде чем вы найдете кучу битов только для того, чтобы обнаружить, что они не будут соответствовать вашим потребностям.

Я очень доволен своим!

Десять советов, как сделать воздушный компрессор тише — Fluid-Aire Dynamics

Как починить шумный воздушный компрессор? Промышленные воздушные компрессоры могут производить много шума, но есть способы уменьшить шум. Звукоизоляция, звукопоглощение, гашение вибрации и общее техническое обслуживание могут существенно повлиять на фактический или воспринимаемый уровень шума от компрессора. Вот десять советов, как приглушить шум воздушного компрессора и создать более тихую и приятную атмосферу на рабочем месте.
1.    Выберите более тихую модель компрессора.
Уровень шума воздушного компрессора может сильно различаться в зависимости от модели. Ротационно-винтовые воздушные компрессоры обычно работают в диапазоне 70–75 дБ, что эквивалентно нахождению рядом с оживленной магистралью. Поршневой воздушный компрессор может создавать уровень шума до 85 децибел (дБ). На этом уровне вы должны повышать голос, чтобы вас услышали, а шум считается серьезной помехой. Итак, первое, что вы можете сделать, чтобы уменьшить громкость в компрессорной, это выбрать более тихую модель. Если это нецелесообразно из-за ваших потребностей в воздухе или просто слишком поздно, не волнуйтесь. Существует множество способов сделать ваш существующий компрессор тише.
2.    Переместите шумный воздушный компрессор подальше от рабочих мест.
Первым шагом является выбор места для вашего воздушного компрессора. Размещение вашего компрессора в специально отведенном помещении или в отдаленном углу, вдали от мест, где работают люди, будет иметь большое значение для снижения уровня шума. Кроме того, вы можете разместить компрессор снаружи. (Если вы пойдете по этому пути, убедитесь, что ваш компрессор правильно защищен от погодных условий для ваших климатических условий.) Чем больше расстояние вы можете разместить между вашим компрессором и местами, где работают люди, тем меньше будет беспокоить шум. Конечно, вам также придется учитывать длину ваших воздуховодов при принятии решений о размещении воздушного компрессора.
3.    Создайте акустический барьер между воздушным компрессором и рабочими местами.
Размещение компрессора в закрытом помещении или за звукопоглощающей стеной поможет предотвратить распространение шума. Тяжелые материалы, такие как бетонные блоки, обеспечивают большее звукопоглощение, чем тонкие деревянные стены. Для небольших компрессоров вы можете построить корпус, чтобы заглушить шум компрессора, вместо того, чтобы выделять специальное помещение. Просто убедитесь, что вокруг компрессора достаточно свободного пространства и есть достаточная вентиляция для предотвращения перегрева; ознакомьтесь с руководством пользователя или поговорите со своим производителем о требованиях к вентиляции для вашей модели компрессора.
4.    Изолируйте помещение компрессорной звукопоглощающими материалами.
Для еще большего снижения уровня шума изолируйте компрессорную или корпус звукоизолирующими материалами. Шумоизоляцию легко решить: просто накиньте ее на кожух компрессора или повесьте на стены в компрессорной. На стены компрессорного помещения также можно добавить пенопласт или акустические панели. Обязательно обеспечьте достаточный поток воздуха вокруг компрессора. Используйте огнеупорные материалы и убедитесь, что они не соприкасаются с компрессором или другим оборудованием, выделяющим тепло.
5.    Оберните компрессор звукопоглощающими материалами.
Если ваш компрессор не находится в закрытом помещении, вы можете обернуть шумозащитный экран непосредственно вокруг самого компрессора. Звукоизоляция может иметь большое значение для поглощения шума от поршней или роторов воздушного компрессора. Убедитесь, что материал является огнестойким и не блокирует впускные и выпускные отверстия, шнуры или шланги.
6.    Установите впускной глушитель.
Большая часть шума от воздушного компрессора резонирует с воздухозаборником, что может создавать высокочастотные пульсирующие шумы. Впускной глушитель представляет собой глушительное устройство, в котором используются трубки или звукопоглощающие материалы для гашения звука набегающего воздуха. Они также могут действовать как входные фильтры.
7.    Поместите компрессор на резиновую поверхность для поглощения вибраций.
Вибрации являются еще одним важным фактором, влияющим на уровень шума воздушного компрессора. Вибрации, вызванные движением поршней или роторов, могут передаваться через пол в другие части помещения, а значит, передается и шум. Резиновый коврик, помещенный под компрессор, будет поглощать вибрации и препятствовать их передаче через пол. Пробка или пластик также обладают хорошими амортизирующими свойствами. В качестве альтернативы вы также можете использовать резиновые втулки на креплении воздушного компрессора вместо полного резинового коврика. Резиновые втулки или ножки работают аналогично коврику, поглощая вибрации, вызывающие шум, и предотвращая их перемещение по полу.
8.    Проверьте уровни смазки для винтовой части и подшипников.
Ты уже делаешь эту часть, верно? Верно? Хороший воздушный компрессор — это тихий воздушный компрессор, и это начинается с надлежащей смазки. Для наполненных маслом компрессоров (которые могут быть винтовыми, пластинчатыми или поршневыми) проверяйте уровень масла несколько раз в неделю, чтобы убедиться, что он не заканчивается, и меняйте масло не реже одного раза в год или чаще. , в зависимости от вашего рабочего времени и условий. Вам также необходимо смазать подшипники в двигателе воздушного компрессора. Хорошо смазанный компрессор прослужит дольше и будет звучать лучше.
9.    Замените воздушные фильтры.
Когда впускные фильтры и встроенные воздушные фильтры загружены, вашему воздушному компрессору приходится работать интенсивнее. И когда ваш двигатель работает усерднее, он также становится более шумным. Замените впускные фильтры, если они выглядят заметно грязными или изношенными. Внутренние фильтры следует менять не реже одного раза в год или после 8000 часов работы. Вы можете контролировать падение давления (разность давлений до и после фильтра), чтобы определить, когда фильтры загружены.
