Измерение емкости автомобильного аккумулятора мультиметром: Как проверить емкость и силу тока аккумулятора мультиметром

Содержание

Как проверить емкость и силу тока аккумулятора мультиметром

Мультиметр является многофункциональным устройством для измерения различных параметров электрического тока, поэтому с его помощью может быть произведена и проверка заряда аккумулятора. Для выполнения данной работы можно использовать различные виды мультиметров. Стоимость изделия не имеет значения, главное чтобы цифровой или аналоговый измерительный прибор был в исправном состоянии. О том как проверить аккумулятор мультиметром будет рассказано далее.

Какие параметры можно проверить?

С помощью мультиметра можно измерить напряжение с высокой точностью. По величине электрического напряжения можно определить заряжена ли аккумуляторная батарея или элемент необходимо зарядить постоянным током.

С помощью мультиметра, можно проверить напряжение не только кислотных аккумуляторов, но и элементы питания сотовых телефонов. Чтобы проверить мобильник на величину заряда батареи, прибор переводится в режим измерения постоянного тока до 20 В. В этом режиме цифровой прибор, позволяет измерить напряжение, с точностью до сотых долей вольта.

Аккумулятор шуруповёрта, также можно легко проверить мультиметром. Номинальное напряжение прибора, в данном случае, можно узнать из документации электроинструмента, и если напряжение меньше этого значения, то батарею необходимо зарядить.

Ёмкость аккумулятора также можно проверить мультиметром. Для этой цели можно воспользоваться несколькими способами.

Проверить с помощью мультиметра можно утечку тока. Если необходимо измерить данный параметр на автомобиле, то кроме утечки тока на корпус, проверяется и утечка в бортовой сети автомобиля.

Таким образом можно предотвратить быстрый разряд АКБ и повысить её эксплуатационный ресурс.

Как измерить напряжение

Если необходимо проверить только аккумуляторного напряжения, то мультиметр переводится в режим DC. Если нужно проверить источник электроэнергии, напряжение которого не превышает 20 вольт, то в данном секторе переключатель режимов устанавливается в положение 20 В.

Затем чёрный щуп мультиметра следует присоединить к минусовой клемме, а красный — к плюсу АКБ, на дисплее устройства, в этот момент, будет показано напряжение постоянного тока.

Обычно, исправный и полностью заряженный автомобильный аккумулятор имеет напряжение 12,7 В. Если при таком напряжении плотность электролита находится в норме, то источник электроэнергии может быть использован по назначению.

Аналогичным образом измеряется напряжение литий-ионных батарей сотовых телефонов, а также щелочных или гелевых батарей, которые применяются для запуска двигателей различной мототехники, дизельных генераторов и иных устройств, для начала работы которых, необходим определённый заряд электричества.

Как измерить ёмкость

Мультиметр можно использовать и как тестер для измерения ёмкости аккумулятора. Замер ёмкости аккумулятора можно произвести с помощью контрольного разряда батареи. Чтобы проверить ёмкость потребуется вначале полностью зарядить аккумулятор. Затем необходимо убедиться что батарея максимально заряжена, сделав замер напряжения и плотности электролита.

Далее необходимо подключить нагрузку известной мощности, например лампу накаливания мощностью 24 Вт, и отметить точное время начала данного эксперимента. Когда напряжение батареи упадёт до 50% процентов от ранее установленного показания полностью заряженного аккумулятора, лампочку следует отключить.

Измерение ёмкости, которое выражается в а/ч, осуществляется путём перемножения силы тока в цепи при подключённой нагрузке, на количество часов, в течение которых осуществлялся контрольный разряд батареи. Если получится значение, максимально приближенное к номинальному показателю а/ч, то батарея находится в отличном состоянии.

Проверить внутреннее сопротивление

Чтобы проверить АКБ на исправность с помощью мультиметра, требуется измерить внутреннее сопротивление аккумулятора. Проверить работоспособность источника питания можно с применением мультиметра и мощной лампочки на 12 В. Проверить батарею необходимо в такой последовательности:

  1. Лампа 12 В подключается к АКБ.
  2. Спустя несколько секунд свечения лампы, замеряется напряжение на клеммах батареи.
  3. Лампа отключается, и напряжение снова замеряется.

Если разница измерения не превышает значения 0,05 В, то аккумулятор находится в исправном состоянии.

В том случае, когда значение падение напряжения больше, внутреннее сопротивления источника питания будет выше, что косвенно будет обозначать значительное ухудшение технического состояния аккумулятора.

Таким образом удаётся довольно точно проверить источник электроэнергии на исправность.

Как проверить ток утечки

Аккумулятор может самостоятельно разряжаться, даже в том случае, когда его клеммы не подключены к потребителям электроэнергии. Величина саморазряда указывается в документации к аккумулятору и является естественным процессом. Особенно заметно потеря электроэнергии может наблюдаться в кислотных АКБ.

Дополнительно к естественным утечкам электрического тока, в цепи могут быть участки, которые находятся во влажном состоянии или с истончённой изоляцией. В этом случае, даже в момент, когда все потребители электроэнергии находятся в выключенном состоянии, происходит дополнительная утечка тока, которая может привести к полному разряду батареи, а в некоторых случаях, и к возгоранию повреждённого места.

Особенно, такое явление может быть опасно в бортовой сети автомобиля, у которого отрицательным проводником является весь кузов и агрегаты, на которых может находиться достаточное количество огнеопасных веществ для образования открытого пламени даже от небольшой искры или электрической дуги.

Чтобы выявить, такое «несанкционированное» расходование электричества, необходимо выключить зажигание автомобиля, а также отключить устройства работающие в «дежурном режиме», например магнитолу и сигнализацию.

Измерить силу тока на аккумуляторе с помощью мультиметра, можно только в том случае, если измерительный прибор переведён в режим измерения силы тока, обозначенный значком «10 А». Для этого круговой переключатель переводится в соответствующий режим, а красный штекер в гнездо обозначенное знаком «10 ADС».

Красный щуп мультиметра соединяется с «+» аккумулятора, а чёрный, с отсоединённой клеммой. В этот момент должны полностью отсутствовать какие-либо показания прибора. Если мультиметр покажет любое значение, то ток утечки является значительным, и необходимо произвести детальную диагностику бортовой сети автомобиля.

Подобным образом производится замер утечки в других электронных системах. При проведении диагностики следует проявлять осторожность, и при подозрении на значительную утечку электрического тока, которая проявляется искрением при отсоединении или подключении клеммы, от замера тока утечки мультиметром следует отказаться.

Если пренебречь этим правилом, то можно «спалить» прибор, который не рассчитан на проверку больших значений силы тока.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную «начинку» устройства?

Чтобы для тестера проверка аккумулятора не оказалась последней, необходимо правильно выбрать диагностический режим. Если требуется проверить ампераж, то категорически запрещается это делать без дополнительной нагрузки, которая не должна превышать мощности 120 Вт.

Выбирая режим измерения постоянного тока, следует проявлять осторожность, чтобы по ошибке, не включить мультиметр в режим измерения сопротивления, который находится, в большинстве моделей мультиметров, рядом с положением переключателя для измерения постоянного тока.

Как проверить емкость аккумулятора мультиметром

Понять, как проверить емкость аккумулятора мультиметром, может каждый владелец транспортного средства. Для выполнения этой задачи используют разные виды тестеров. Принцип действия прибора значения не имеет, главное, чтобы он был исправным. Многофункциональные устройства замеряют разные параметры подаваемого аккумулятором электричества.

Узнайте как проверить емкость аккумулятора мультиметром.

Какие параметры можно проверить мультиметром?

С помощью универсального измерительного устройства можно оценить такие параметры:

  1. Напряжение.
    Прибор определяет этот показатель с высокой точностью. По характеру изменения напряжения определяют величину заряда батареи. Мультиметр может использоваться для проверки аккумуляторов любого типа, в т. ч. литий-ионных. В последнем случае прибор переводят в режим измерения тока до 20 В. Устройство выдает показание с точностью до сотых частей вольта.
  2. Емкость АКБ.
    Действие выполняется несколькими способами, позволяющими получать точные значения.
  3. Утечка тока.
    При определении этого параметра аккумулятора автомобиля нужно выявлять и необоснованные затраты энергии в бортовой сети транспортного средства. Это предотвращает потерю заряда и продлевает срок службы батареи.

Как измерить напряжение?

При необходимости измерения напряжения элемента питания автомобиля выбирают функцию DC. Если нужно проверить аккумулятор, выдающий напряжение не более 20 В, активируют соответствующую функцию. Режимы выбирают с помощью переключателя. Черный щуп измерительного прибора подсоединяют к отрицательной клемме, красный – к положительной.

На экране устройства появится значение напряжения выдаваемого батареей тока. Для исправного автомобильного аккумулятора этот параметр составляет 12,7 В.

Если при данном напряжении плотность электролита лежит в пределах нормы, источник питания пригоден к использованию.

Похожим методом измеряют напряжение аккумуляторов сотовых телефонов, ноутбуков и планшетных компьютеров. Мультиметр используют и для проверки батарей мототехники и генераторов, требующих подачи пускового тока.

Как измерить емкость?

Емкость аккумулятора измеряют путем принудительного разряда. Сначала элемент питания полностью заряжают. После этого оценивают напряжение и плотность кислотного раствора.

Затем выполняют такие действия:

  1. Увеличивают нагрузку на АКБ.
    Для этого подключают лампу накаливания, потребляющую 24 Вт. Фиксируют время начала эксперимента. После уменьшения напряжения на 50% потребитель энергии выводится из цепи.
  2. Вычисляют емкость.
    Для этого нужно измерить силу тока в нагруженной цепи и умножить полученное значение на число часов, в течение которых батарея разряжается. Если получится показатель, близкий к заявленному в инструкции, аккумулятор исправен.

Проверить внутреннее сопротивление

Сопротивление является важным показателем исправности аккумулятора. Для измерения параметра потребуются универсальный тестер и мощная лампа.

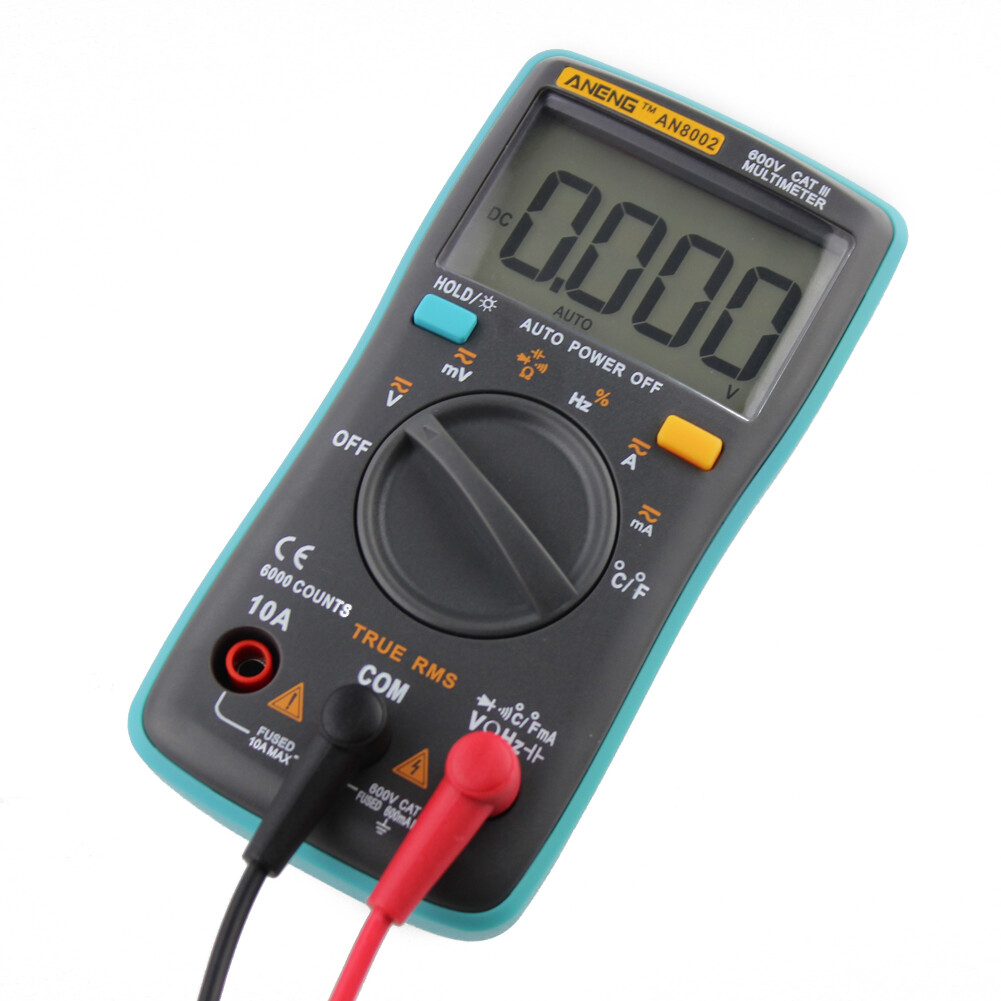

Маркировка мультиметра.

Процедуру выполняют так:

  1. Подключают лампу 12 Вольт к элементу питания. Через 10-15 секунд определяют напряжение на токовыводах аккумулятора.
  2. Осветительный прибор отключают. Напряжение измеряют повторно. Если разница между 2 значениями не превышает 0,05 В, батарея работоспособна.
    Если перепады напряжения имеют более выраженный характер, сопротивление АКБ считается высоким. Это свидетельствует об ухудшении состояния источника питания.

Как проверить ток утечки?

Самопроизвольная потеря заряда происходит даже при отключении аккумулятора от потребителей энергии. Величина саморазряда прописывается в техническом паспорте изделия. К этому показателю могут добавляться утечки тока, возникающие при повреждении изоляции.

Это приводит к разряду батареи или возгоранию. Особенно это опасно для бортовой сети автомобиля, где кузов и электронные устройства являются отрицательными проводниками. Для воспламенения достаточно небольшой искры.

Для обнаружения утечки тока выполняют такие действия:

  1. Отключают зажигание и постоянно работающие электронные компоненты машины.
  2. С помощью мультиметра измеряют силу тока. Прибор переводят в режим, отмеченный надписью “10А”. Красный штекер устанавливают в гнездо “10 ADC”. Красный щуп подсоединяют к плюсовой клемме аккумулятора, черный – к минусовой. На экране прибора не должно появляться каких-либо цифр. Если мультиметр выдает любое значение, утечка тока считается обнаруженной.
  3. Проверяют амперы в других электронных узлах. Диагностику проводят с осторожностью. При подозрении на утечку тока высокой силы от выполнения процедуры отказываются.

Как проверить заряд аккумулятора мультиметром и не повредить хрупкую электронную начинку устройства?

Чтобы тестер не вышел из строя после проверки аккумулятора, нужно правильно выбирать режим диагностики.

При необходимости измерения ампеража обеспечивают дополнительную нагрузку мощностью до 120 Вт. При проверке постоянного тока нельзя выбирать функцию оценки сопротивления. Эти пункты в большинстве мультиметров находятся рядом.

Другие способы проверки автомобиля мультиметром

Причиной выхода АКБ из строя, перепадов напряжения или некорректной работы приборной панели становится неисправность датчиков. Расположение деталей можно узнать, изучив инструкцию по эксплуатации автомобиля.

Датчик ABS

В этом случае нужно проверить сопротивление и напряжение. Начинают работу с выбора подходящего режима. Нормальным является сопротивление 1,2-1,8 кОм. Мультиметр подключают к датчику, двигают идущие к детали провода. Если значение на экране тестера увеличивается или уменьшается, сенсор требует ремонта. Замерить напряжение сложнее. Для этого нужно раскрутить колесо машины, отслеживая показания мультиметра. Нормальное напряжение датчика – 2 В.

Датчик коленвала

Деталь срабатывает в момент, когда двигатель запускается. При ее неисправности автомобиль завестись не может. Если визуальные признаки поломки отсутствуют, используют мультиметр. Устройство переключают в режим измерения сопротивления и подсоединяют к датчику. Норма – 550-750 Ом.

Датчик кислорода

Это устройство выявляет остаточный кислород в выхлопных газах. Перед проверкой датчик осматривают, выявляя повреждения. Если видимые признаки неисправности отсутствуют, измеряют сопротивление и напряжение. Запустив двигатель, наблюдают за показаниями прибора.

В момент пуска на экране появляется число 0,1-0,2. После прогревания автомобиля напряжение повышается до 0,9 В. Если показатель отличается от нормального, датчик неисправен. Нормой считается сопротивление 10-40 Ом.

Датчик детонации

Датчик используется для определения ударной волны, возникающей при сгорании топлива. Величина сопротивления зависит от модели автомобиля. Для измерения напряжения датчик демонтируют, плюсовой щуп мультиметра подключают с сигнальному проводу, минусовой – к массе. Деталь нужно ударить о стену или пол. Только так прибор может зафиксировать напряжение. Нормальным является значение 30-40 мВ.

Датчик скорости

Перед началом измерения датчик осматривают на наличие следов окисления. После этого подключают мультиметр и замеряют напряжение. Датчик можно встряхнуть или покрутить. Если на экране тестера не появляется никакого значения, элемент неисправен.

Измерение ёмкости аккумулятора - простой и точный способ

Методы определения емкостных показателей

Опишем наиболее распространенные способы проверки емкости акб автомобиля. Эти 2 способа зарекомендовали себя с лучшей стороны и массово применяются в настоящее время.

Метод длительной разрядки

Этот метод нашел свое применение в лабораторных условиях. Существуют также бытовой метод и метод, основанный на длительной зарядке. Рассмотрим более подробно все три:

  1. Стандартный метод (лабораторный). Для проверки батарею необходимо максимально зарядить и разрядить при помощи минимального тока. Параллельно учитывают количество времени, за которое происходит разрядка. Емкость акб, как было описано выше, есть не что иное, как произведение время на силу тока. Сложность измерений в данном случае зависит от поддержания постоянного разряда силы тока с помощью специализированного оборудования, поэтому метод и является лабораторным.
  2. Бытовой метод. Проверить емкость аккумулятора можно при помощи постоянной нагрузки. В этом случае пользуются автомобильными лампами, создавая нагрузку с их помощью. По аналогии с первым способом, параллельно высчитывают время в часах. Данная процедура имеет свою погрешность, так как величина тока нагрузки постепенно уменьшается и финальный результат определения емкости не совсем точен. Стоит заметить, что нельзя допускать полного разряда источника питания, из – за этого он может выйти из строя.
  3. Метод, основанный на длительной зарядке. В данном случае применяются электронные часы и электрическая схема, к которой они подключаются. Саму схему можно легко найти на просторах интернета. Измерения проводят в течение 20 – и часов.

Метод с применением электронного тестера

Этот способ выгодно отличается от остальных тем, что проводится в более сжатые сроки. Для его проведения потребуется специальный прибор — тестер, который одновременно может анализировать серию необходимых измерений.

Тестеры работают в автоматическом режиме и не требуют специальных познаний у человека, который проводит замеры. Время его работы занимает всего лишь 10 – 15 секунд. Прибор легко подключается к источнику питания и имеет всего одну кнопку, которая запускает процесс измерения емкости.

Подбор аккумулятора производят, исходя из сравнения емкости остаточной и емкостью номинальной, которая указывается производителем в паспорте акб. Разница не должна превышать 50%, в противном случае такой источник питания не готов к дальнейшей эксплуатации.

Метод с применением мультиметра

Данный прибор позволяет измерить не только емкость акб, но также может использоваться как омметр и вольтметр. Измерить емкость аккумулятора мультиметром не составит особого труда, если проделать следующие шаги в точности так, как они указаны ниже:

  • Прибор необходимо перевести в режим постоянного измерения.
  • Далее устанавливается диапазон, который немного больше заявленного в паспорте акб.
  • Подключается специальный щуп, имеющий черный цвет к гнезду (-).
  • Аналогично подключается щуп, имеющий красный цвет к гнезду (+).
  • Показания считываются и выводятся на дисплей.
  • По окончании измерительных процедур, электрическая цепь разъединяется.

В данном тексте были даны исчерпывающие ответы на такие вопросы, как: что нужно для того, чтобы замерить емкость акб? Чем замерить? Как узнать или как определить емкостные показатели? Были описаны самые популярные методы и способы измерений. Каждому автолюбителю будет полезна вся эта информация, ведь познания в этой области помогут в дальнейшем при выборе определенной аккумуляторной батареи. Зарядное устройство и данные навыки позволят поддерживать ваш источник питания в работоспособном состоянии намного дольше.

Проверка емкости аккумулятора мультиметром Электрик

Каждый свинцово-кислотный аккумулятор со временем теряет свою максимальную ёмкость и эксплуатационные свойства, на пластинах образуется налет из солей сернокислотного свинца — сульфатация. Количество кислоты на процент электролита становится меньше и естественно плотность электролита уменьшается.

Как можно проверить аккумулятор?

Плотность электролита, это самый старинный и популярный метод, но в современных герметичных аккумуляторах нет отверстий для проверки таким способом. Этим методом можно лишь немногое узнать о общем состояние аккумулятора и его ближайшем будущем.

С помощью нагрузочной вилки. Она представляет собой ручку с двумя клеммами-щупами которые на 1 сек. подключаются к контактам аккумулятора. В составе устройства есть шкала вольтметра и нагрузка которая рассчитана на определенной емкости аккумулятор (автомобильный). Устройство показывает напряжение под нагрузкой и в зависимости от показаний его стрелки можно было судить о исправности аккумулятора.

Тестер свинцово-кислотных аккумуляторов — электронное устройство способное за несколько секунд (до 3 сек.) показать много параметров аккумулятора, основные это: ток, напряжение, ёмкость, прогноз по сроку службы аккумулятора.

Контрольный разряд — ну недостаток в том что аккумулятор надо полностью зарядить и проверять его работу (разрядку) по заведомо известной нагрузкой длительное время. Это занимает много времени и тратит ресурс аккумулятора.

Проверка аккумулятора подручными средствами

На некоторых моделях указывается еще меньший параметр тока (например такая надпись — Initial current less than — 2.1А) исходя из этого берем эту цифру 2.1 * 12вольт = 25Ват — это рабочая нагрузочная мощность аккумулятора.

Теперь нам нужна нагрузка средняя между рабочей и половиной от максимальной ёмкости, это примерно 35 Ват, если рабочий ток не указан, можно взять и 40 Вт.В качестве нагрузки лучше всего подойдет лампочка (но можно и другую аналогичную нагрузку по току) на 12 вольт и мощностью в 35-40 Вт.

Итак, подключаем лампочку к клеммам аккумулятора на время в 2 минуты и смотрим не меняет ли лампочка яркости, если свет потускнел за такое время то аккумулятор неисправен.Если же все без изменений то по достижению 2 минут свечения, подсоединяем к светящейся лампочке вольтметр (мультиметр) и смотрим напряжение:

  • больше 12.4вольт — аккумулятор сохранил свою номинальную ёмкость и полностью исправен.
  • 12-12.4вольт — аккумулятор исправный но уже подуставшый
  • меньше 12вольт — 50% от номинальной ёмкости аккумулятор уже утратил и его лучше заменить.

Следует быть уверенным что аккумулятор был полностью заряжен, лучше всего заряжать его на протяжении суток  или минимум 6 часов соответствующим времени током.

Как измерить емкость батареи телефона программным способом

Если у вас нет тестера, измерить емкость батареи смартфона можно с помощью специальных приложений. Один из лучших вариантов такого – AccuBattery. Бесплатная версия программы обладает широкой функциональностью и умеет вычислять рабочие параметры аккумулятора. Скачать ее можно в Google Play.

Для тестирования установите программу на смартфон, а затем рязрядите его до выключения. Поставьте устройство на зарядку, включите и запустите приложение. Во вкладке «Зарядка» внизу установите проектную емкость, указанную производителем, если она отображается неправильно. Оставьте устройство заряжаться, желательно, до 100%.

Когда смартфон зарядится – вы можете перейти в программе во вкладку «Здоровье». Там отображается текущий показатель емкости, рассчитанный на основе данных, встроенных в контроллер заряда в телефоне. Программа автоматически рассчитывает степень износа аккумулятора и показывает его.

AccuBattery

Если держать AccuBattery в фоне постоянно – приложение может формировать графики износа, чтобы вы могли определять, насколько быстро деградирует батарея в вашем телефоне.

Минусом AccuBattery, как и любого аналога, является большая зависимость от точности бортовых сенсоров смартфона. Ведь расчеты ведутся на основе показателей вольтметра и амперметра, встроенных в контроллер заряда. Если эти датчики неточны, искажают информацию – то и конечные показатели будут некорректными.

Хуже всего программные методы работают (точнее, на работают) с дешевыми китайскими смартфонами из ценового диапазона около $100. Такие устройства, с целью удешевления, часто лишают полноценных датчиков. Если они и есть (а измерять напряжение и ток умеет любой контроллер батареи на плате смартфона), то доступ к данным сенсорам из операционной системы отсутствует. В таком случае измерить емкость аккумулятора телефона программой не получится.

Помимо тестеров и программ, есть и более точные способы измерения емкости батареи. Имеются полноценные тестеры для проведения замеров на батареях, отключенных от смартфона. Такие часто используются для тестов, например, круглых аккумуляторов форматов 18650, 14500 и тому подобных.

LiitoKala Lii-500

Проведя замеры на батарее, отключенной от смартфона, вы получите наиболее точные показатели емкости. Но так как 90% современных мобильников оснащаются несъемными аккумуляторами, использующими для подключения шлейф вместо контактной площадки (как было раньше), этот метод измерения емкости для них неприменим.

Для того, чтобы проверить реальную емкость аккумулятора 18650 используются как специальные измерительные приборы, так и простейшие самодельные. Впрочем, можно обойтись даже калькулятором, часами и источником потребления энергии.

  • Например, можно приблизительно выяснить реальную емкость просто заряжая аккумулятор известным током. Обычно ток заряда указывается в характеристиках зарядного устройства. Если для полной зарядки аккумулятора током 100мА требуется 34 часа, то перемножив эти 2 значения понимаем, что емкость такого аккума соответствует 3400 mAh. Спешу предупредить, что данные измерения приблизительные т.к. точность упирается в алгоритм работы зарядки. Грубо говоря обычно они заряжают не постоянным током, к концу он уменьшается.
  • Существует также более удобный и точный способ изменения емкости у аккумулятора 18650, требующий материальных затрат. Для этого достаточно будет купить интеллектуальное зарядное устройство. Такие зу не только покажут реальное напряжение и емкость аккума, но и значительно упростят все необходимые процедуры по обслуживанию акб.
  • Третий способ проверки емкости я вскользь упомянул в подзаголовке. Чем меньше ток разряда, тем более точными будут результаты. Потребуется полностью заряженный акб, часы, амперметр и допустим, фонарик. Наверняка аккумулятор 18650 приобрели именно для него. Амперметр может оказаться и не нужным, если у вас есть спецификация с данными в каком режиме яркости какой ток потребляет фонарик. Включите минимальную яркость у фонаря, амперметром измерьте ток потребления и засекайте время. Допустим, фонарик просветил 20 часов, потребляя ток 100 ма. 20 х 100 = 2000 мач. Увы, емкость АКБ оставляет желать лучшего, 2000 мач это мало.

Также хочется отметить что только известные компании, такие как Panasonic, Samsung, Sanyo и LG, указывают точные емкостные характеристики аккумуляторных батарей.  И то эти характеристики при проверке емкости могут отличаться от заявленных на + — 50 mAh. А то и больше, если аккумулятор окажется бу или отбракованный при производстве. Увы, такие тоже встречаются на рынке, зато по низким ценам.

Необходимо напомнить, что при применении современных технологий производства аккумуляторных батарей невозможно создать элемент питания 18650 емкостью выше 3600 mAh. Многократное тестирование аккумуляторов 18650 с заявленной емкостью 4900 mAh и выше показало, что реальная емкость в самом лучшем случае соответствует 2400 mAh, а в большинстве случаев это 1000 mAh и ниже.

Не приобретайте аккумуляторы неизвестных производителей с завышенными характеристиками у недобросовестных продавцов!  Это не только невыгодно, но и опасно. Некачественный элемент питания 18650 может взорваться и нанести вред не только дорогостоящему прибору, но здоровью пользователя!

Что означает ёмкость

Емкость обозначает количество энергии, которое аккумулятор способен накопить, а затем отдать в нагрузку. Эта величина  удобна для оценки состояния батареи, характеризует уровень остаточного ресурса.

Емкость аккумулятора со временем уменьшается. Данный процесс происходит в результате химических реакций, сульфатации и разрушения пластин. Его можно сравнить с уменьшением объёма сосуда из за налипания хранящегося в нём вещества на стенки. Степень снижения данного параметра прямо свидетельствует о его работоспособности.

Ёмкость аккумулятора измеряется в Ампер-часах (А/ч). На практике это означает количество времени, в течение которого батарея способна работать с номинальным током до полного разряда. Например, при ёмкости 10 А/ч аккумулятор должен непрерывно отдавать ток силой 1А за 10 часов или 10А в течение 1 часа.

Прибор для измерения емкости аккумулятора

Емкость аккумулятора — это параметр, который определяет объем энергии, отдаваемый батареей при определенном напряжении за один час. Измеряется он в А/ч (Ампер в час), и зависит от которую определяют специальным устройством — ареометром. При покупке новой батареи все технические параметры производитель указывает на корпусе. Но эту величину можно определить и самому. Для этого существуют специальные приборы и методы.

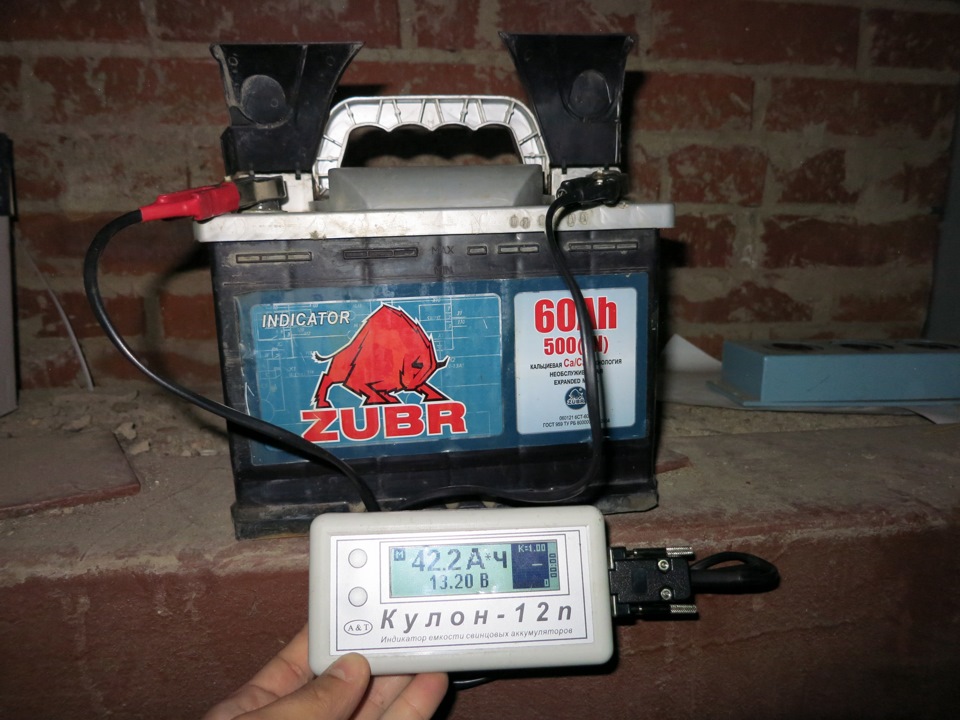

Самый простой способ — это взять специальный тестер, например «Кулон». Это современный прибор для измерения емкости автомобильного аккумулятора, а также его напряжения. В этом случае вы затратите минимальное количество времени и получите достоверный результат. Для проверки необходимо подключить прибор к клеммам батареи и в течение нескольких секунд он определит не только емкость, а также напряжение аккумулятора и состояние пластин. Однако существуют и другие методы определения емкости АКБ.

Как проверить емкость аккумулятора мультиметром

Емкость аккумуляторной батареи показывает, какой ток может отдать батарея в нагрузку в течение определенного промежутка времени. Возьмём автомобильный аккумулятор емкостью 60 А⋅ч. Такая батарея может отдать в нагрузку ток 60 А в течении 1 часа, или 6 А течении 10 часов. Емкость батарей рассчитывается по формуле: Е(А)=I(A)*Т(ч) где,

Е — емкость батареи в А⋅ч, I — ток в амперах, T — время разряда батареи в часах.

Одним мультиметром можно определить емкость любых аккумуляторов. Измерить емкость батареи можно несколькими методами.

  1. Проверка емкости аккумулятора мультиметром.
  2. Проверка степени заряда батареи нагрузочной вилкой.
  3. Проверка ёмкости аккумулятора тестером SKAT-T-AUTO или аналогичным.
  4. Проверка емкости батареи электронной нагрузкой.

Определить емкость батареи возможно можно одним мультиметром по величине напряжения. Однако это значение будет очень приблизительным и не совсем достоверным. Мультиметром и одним реостатом можно более точно вычислить емкость аккумулятора. Это вычисление будет полнее и достовернее.

Проверка емкости аккумулятора мультиметром и реостатом

На реостате выставляют сопротивление 2- 3 Ома. Подключают его к клеммам батареи через мультиметр, который включён в режиме измерения тока 10 А соответствующей полярности и замеряют ток через реостат. Если мультиметр один, его отключают, ставят режим работы на измерение постоянного напряжения 20 В и подключают к клеммам аккумулятора.

К этим же клеммам подключают реостат. Засекают время, и ждут несколько часов, пока мультиметр не покажет 12 В. Всё, процесс измерения заряда аккумулятора мультиметром завершён. Теперь время умножаем на ток и находим емкость аккумуляторной батареи.

Более точный результат можно получить, если использовать два мультиметра или мультиметр и амперметр на 10 А. В этом варианте каждый час замеряют ток разряда и записывают. По мере разряда батареи ток будет уменьшаться. По окончанию эксперимента находят среднее значение разрядного тока (суммируют токи и делят на число замеров), далее умножают усредненный ток разряда на время разряда.

Степень заряда АКБ на холостом ходу после стоянки автомобиля 24 часа

Тестер емкости аккумуляторов SKAT-T-AUTO выдает результаты через 15 — 20 сек. Его показания не высокой точности, приблизительные. Высокие результаты по точности, при измерении емкости аккумуляторов (при токе разряда 5А — 1,2%) можно получить, работая с электронной нагрузкой.

Электронную нагрузку удобно использовать автоэлектрикам и тем, кому нравиться экспериментировать с аккумуляторами, тренировать их и вычислять точную емкость батареи. Для тренировки, на электронной нагрузки выставляется ток разряда 4 — 6 А и напряжение 12В, достигнув которого включается звуковая сигнализация окончания разряда батареи.

Электронная нагрузка для проверки емкости всех типов аккумуляторов

Ниже 12 В это уже глубокий разряд и разряжать далее не рекомендуется, так как есть вероятность разрушения пластин. Следом заряжают аккумулятор обычным зарядным устройством до 14,2 В, после зарядки батарее вновь повторяют процесс разряда.

По окончании тренировки заряжают аккумулятор, дают 2 часа покоя и замеряют емкость батареи электронной нагрузкой. Для измерения емкости в режиме А⋅ч выставляют напряжение 12 В и ток разряда 4-6 А. Об окончании процесса известит звуковая сигнализация. Далее вновь заряжают аккумулятор и устанавливают на автомобиль. Этой электронной нагрузкой проверяют любые аккумуляторы напряжением 6, 12 и 24 В.

Как проверить емкость аккумулятора телефона USB-тестером

Как уже говорилось выше, самый простой способ проверить емкость батареи телефона – использовать USB тестер.

USB Safety Tester J7-T

Такой прибор с одной стороны содержит штекер USB, которым вставляется в блок питания, с другой – гнездо USB, в которое смартфон подключается кабелем. Также прибор содержит экран, на которые выводятся показатели тестирования.

RD UM24C — продвинутый тестер аккумулятора смартфона Rd Tech

Разновидностей USB-тестеров много: от простеньких за пару долларов, умеющих только показывать вольты, амперы и считать мАч – до продвинутых профессиональных в десятки раз дороже. Последние часто оснащаются цветными экранами, умеют считать ватт-часы в готовом виде, поддерживают быструю зарядку, учитывают КПД, могут синхронизироваться с ПК для построения графиков и т.д. Чтобы просто проверить емкость аккумулятора телефона – достаточно и простенького приспособления, вроде того, что на иллюстрации.

KCX-017

KCX-017 — бюджетный тестер батареи смартфона Megadevice

Чтобы провести замеры – разрядите смартфон «в ноль». Затем подключите тестер в зарядное устройство, к тестеру подсоедините кабелем свой аппарат, и оставьте заряжаться до 100%. Когда батарея зарядится – тестер покажет, сколько энергии в нее залито.

Если прибор умеет показывать ватт-часы – это и есть количество энергии. Чтобы перевести его в мАч, разделите полученное число на напряжение 3,8 вольт, и умножьте на примерно 0,9 (так как КПД редко превышает 90%). То есть, если прибор показывает 10 ватт-часов (10 Wh), то (10/3,8)*0,9=2,37 Ач или 2370 мАч составляет объем батареи. Если заявленная в характеристиках смартфона емкость – 2500 мАч, то износ батареи около 5%.

Если USB тестер измеряет только мАч, то нужно делать поправку на разницу напряжений. Для этого сначала умножьте число мАч на 5 (вольт), а затем полученный результат (это будут милливатт-часы) разделите на 3,8 и умножьте на 0,9.

При показаниях тестера 4669 мАч емкость аккумулятора смартфона составит 4669*5=23345 мВтч, (23345/3,8)*0,9=5529 мАч. То есть, хоть прибор и указал только 4669 мАч, но емкость батареи телефона в единицах, указанных в характеристиках – около 5529 мАч.

Shopper.Life

Ёмкость автомобильной аккумуляторной батареи

Как уже было сказано, ёмкость АКБ измеряется в ампер-часах. Это значение обычно содержит наклейка автомобильного аккумулятора вместе с величиной пускового тока. Пример можно видеть ниже.

Что показывает ёмкость, которая указывается на этикетке автомобильного аккумулятора? По ней можно определить величину силы тока, которой происходит равномерный разряд батареи до конечного напряжения (10,8 вольт). Продолжительность стандартных циклов разряда 10 или 20 часов.

Одним из первых формулу этой зависимости вывел Пейкерт, немецкий учёный. Он вывел следующую формулу:

Cp = I k * t, где

C p — ёмкость аккумулятора,

k — коэффициент Пейкерта,

t – время.

Коэффициент Пейкерта, используемый в формуле является постоянной величиной для определённого вида аккумуляторов. Для автомобильных свинцово-кислотных АКБ число Пейкерта лежит в пределах 1,15─1,35. Эта константа определяется по величине номинальной ёмкости АКБ.

В результате была выведена формула для расчёта реальной ёмкости АКБ при произвольном значении разрядного тока:

E =En(I n /I) {p-1} , где

E n — номинальная ёмкость АКБ,

Е – реальная ёмкость аккумулятора,

I n номинальное значение разрядного тока, при котором установлена номинальная ёмкость. Ток в цикле 10 или 20 часов. Как правило, это 9 процентов от E n .

Все, что было сказано выше, касалось номинальной ёмкости автомобильного аккумулятора. Есть ещё понятие резервной ёмкости. Если номинальное значение определялось в результате разряда маленьким током, то значение резервной показывает, насколько хватит аккумулятора автомобиля при выходе из строя генератора. В качестве тока разряда устанавливается величина 25 ампер. Здесь учитывается обогрев и освещение. В случае разряда таким током резервная ёмкость составляет где-то две трети от номинала. Если её наносят на этикетку автомобильного аккумулятора, то она указывается в минутах.

Номинальная ёмкость аккумулятора определяется рядом технологических и конструктивных характеристик. Очень сильное влияние оказывают и условия эксплуатации автомобильной аккумуляторной батареи. Среди первоочередных характеристик, влияющих на этот параметр, можно назвать состав электролита, количество активной массы, геометрию и толщину свинцовых пластин. Основными технологическими характеристиками, определяющими величину ёмкости, являются состав и пористость активной массы. Кроме того, на разрядную ёмкость, как уже говорилось выше, влияют величина тока разряда и температура электролита.

Эффективность работы автомобильного аккумулятора можно оценить по следующей формуле:

Q = (E p /E o) * 100%, где

E p – ёмкость АКБ, рассчитанная при разряде, А-ч,

E o – значение, рассчитанное на основе его электрохимических параметров, А-ч.

Как следует из закона Фарадея, чтобы получить ёмкости 1 А-ч, в теории требуется 3,865 грамма Pb, 4,462 грамма PbO 2 и 3,659 грамм H 2 SO 4 . В сумме получается около 11,986 грамм на 1 А-ч. Но в реальности таких значений добиться невозможно. Полного расходования активных веществ в протекающей химической реакции добиться невозможно. Для реакции с электролитом доступна лишь половина активной массы пластин. Другая половина просто обеспечивает объёмный каркас пластин и механическую прочность электродов.

В реальных условиях эксплуатации получается, что коэффициент использования активной массы положительной пластины около 50 процентов, отрицательной ─ 60 процентов. Не стоит забывать, что электролит ─ это не чистая серная кислота, а её водный раствор (примерно 35 процентов). Поэтому реальный расход материалов значительно больше, а удельная ёмкость ниже теоретического значения.

типы приборов, способы проверки заряда АКБ

Автомобильные аккумуляторы в процессе эксплуатации транспорта могут разряжаться, приводя к невозможности завести двигатель машины. Избежать подобных проблем можно с помощью своевременного сервиса и контроля заряда у батареи, что позволяет подзаряжать АКБ или менять ее на новую. Замерить емкость аккумулятора мультиметром не составит труда, поэтому с такой простейшей диагностикой справится каждый автовладелец.

Описание мультиметра

Для измерения емкости аккумуляторов различных типов используются мультиметры — специальные приборы, которые сочетают в себе функции омметра, вольтметра и амперметра. Универсальное устройство отличается простотой работы, позволяя максимально точно определять показатели емкости у АКБ.

С помощью такого прибора можно проверить работоспособность бытовой электроники и наличие напряжения в розетке, найти прорыв провода или же измерить емкость АКБ. Прибор определяет непрерывность подачи тока в сети, способен работать с постоянным и переменным напряжением. Отдельные модели позволяют получать данные о сопротивлении в цепи, что помогает определить наличие коротких замыканий и других проблем с электросетью.

Типы приборов

Сегодня в продаже можно найти как универсальные мультиметры, так и специальные приспособления, которые предназначены для выполнения тех или иных измерений. В зависимости от типа и конструкции принято выделять приборы:

  • аналоговые;
  • цифровые.

Аналоговые устройства отличаются простотой конструкции, поэтому самостоятельно измерить мультиметром емкость аккумулятора не составит труда. При этом такие приборы обеспечивают точность измерений, позволяя наглядно отображать силу тока и напряжение в сети. У аналоговых моделей имеется небольшая стрелка, которая в зависимости от показателя напряжения будет отклоняться по соответствующей шкале, наглядно отображая напряжение и силу тока.

Цифровые модели имеют расширенный функционал, а их использование не представляет какой-либо сложности. Простейшие устройства рекомендованы в первую очередь обычным автовладельцам, которые хотели бы самостоятельно проверять ёмкость аккумулятора мультиметром без соответствующих знаний в радиоэлектронике.

Устройство измерителя

Большинство мультиметров имеет стандартную конструкцию, что существенно упрощает их использование. Сам прибор оснащен цифровым дисплеем, на котором отображаются текущие показатели измерений и другая сервисная информация. У приспособлений имеются соответствующие кнопки или переключатели функций, что расширяет их возможности.

На корпусе мультиметра можно увидеть отверстия для подключения щупов. Используемые щупы имеют металлическое жало, пластиковые или деревянные рукоятки, которые выполнены из непроводящего ток материала. Красный щуп используется для измерения положительной полярности, а чёрный — отрицательной.

Контроль заряда у аккумулятора

Проверить мультиметром емкость аккумулятора не составит сложности. Благодаря универсальности такие устройства можно использовать для работы с автомобильными батареями, аккумуляторами от сотовых телефонов, смартфонов, планшетов и ноутбуков.

Принцип использования измерителей во всех случаях будет одинаков. Научившись мерить заряд АКБ, можно будет в последующем с лёгкостью использовать такое устройство в работе и быту. Алгоритм измерения заряда следующий:

  1. Необходимо включить мультиметр, для чего рычаг переключения режимов устанавливают в положение «Постоянный ток».
  2. Щупы от мультиметра подсоединяют к плюсу и минусу аккумулятора. Необходимо соблюдать полярность, используя красный щуп для измерения плюса. Провод с черной рукояткой подключают к минусовому выходу.
  3. На экране прибора отображаются полученные данные по емкости аккумулятора и мощности тока.

Полученные результаты должны соответствовать ёмкости и заряду конкретного аккумулятора. Если проводится измерение АКБ, то полностью заряженная батарея должна иметь силу тока на уровне 12,6 В.

У частично разряженных АКБ показатель измерения ёмкости составляет 12,2 В. При падении показаний прибора до отметки 11 В АКБ нужно демонтировать с автомобиля и провести ее подзарядку в домашних условиях.

Определение емкости АКБ

С помощью мультиметра можно измерять не только силу тока, но и емкость батареи. Для этого устанавливают переключатель прибора в соответствующее положение, а затем подсоединяют к минусу и плюсу красные и черные щупы. Правильно рассчитав показатели емкости, можно будет определить исправность аккумулятора, а при необходимости заменить электролит или выполнить прочистку герметичных банок у батареи.

Для получения максимальной точности измерений аккумулятор должен подключаться к нагрузке, которая забирает приблизительно половину тока батареи. Если показатель ёмкости АКБ должен составлять 7 Ампер-часов, то оптимальная нагрузка равняется 3,5 Вт. Проще всего получить такую нагрузку, используя лампочку от автомобильной фары, которая с помощью обычных проводов подсоединяется к плюсу и минусу батареи.

После подключения нагрузки в виде лампочки следует подождать несколько минут и лишь после этого приступать к измерению. Ёмкость аккумулятора будет различаться в зависимости от его типа и конкретной модели, поэтому необходимо предварительно изучить инструкцию, где будут указаны эти данные. При выполнении самостоятельных измерений с помощью мультиметра можно определить исправность аккумулятора, а при существенном отклонении от нормы выполнить его восстановление или заменить используемую батарею.

Проверка методом контрольного разряда

С помощью метода измерения контрольного разряда можно определить работоспособность батареи и ее способность сохранять заряд. Для такой проверки необходимо полностью зарядить аккумулятор, нагрузив его согласно расчетному значению в паспорте батареи. После этого в цепь включается мультиметр или амперметр, а на экране устройства отображаются показатели силы тока и ёмкости.

Выполняют несколько измерений, что позволяет установить степень разряжения аккумулятора, а также его способность сохранять свою зарядку. Если отмечаются минимальные расхождения в уменьшении силы тока по сравнению с паспортными данными, то такая батарея годна к использованию. В этом случае потребуется полностью зарядить аккумулятор, который будет стабильно держать заряд, решая проблемы с заведением двигателя даже в сильный мороз.

С помощью аналогового или цифрового мультиметра можно измерить напряжение, предупредив проблемы с эксплуатацией автомобиля. Замерить емкость аккумулятора мультиметром не составляет какой-либо сложности, поэтому получить данные по напряжению и емкости АКБ и батарей в различных электронных гаджетах сможет каждый.

Как проверить емкость аккумулятора мультиметром

Особенности эксплуатации кислотных аккумуляторов

Чтобы аккумулятор служил исправно и долго нужно следить за его состоянием, независимо от его типа будь то аккумулятор для автомобиля, источника бесперебойного питания и другие.

Как проверить емкость аккумулятора мультиметром

Например, если не следить за состоянием автомобильного аккумулятора, то срок службы его уменьшается вдвое, с 6 лет до 3. Конечно, если у вас достаточно средств, и вы являетесь просто наездником, тогда аккумулятор можно менять каждые 2-3 года. Чтобы аккумуляторные батареи не доставляли вам неприятностей во время эксплуатации автомобилем, вы должны знать остаточную емкость батареи для своевременной замены.

На ёмкость батареи влияет ток заряда, время заряда, степень сульфатации пластин. Хотя аккумуляторы для автомобилей и являются стартерными, то есть рассчитанными на ток стартера 200 – 300 А, частый запуск стартера снижает срок его службы. К примеру, если использовать автомобильные стартерные батареи в оборудовании с постоянной нагрузкой, срок их службы возрастает до 14 – 16 лет.

Заряжают кислотные батареи обычно током равным 10% от их емкости. Для емкости 60 А⋅ч рекомендуемый ток заряда по инструкции 6 А. Однако качество заряда, которое выражается в увеличении ёмкости, достигается небольшим током заряда до 1 А. При таком токе пластины батареи более полно насыщаются зарядом.

SKAT-T-AUTO тестер аккумуляторов

Недостаток этого метода – увеличение времени заряда. При необходимости ток заряда можно увеличить до 20 А для автомобильных батарей, главное здесь не упустить время, когда аккумулятор начнет быстро нагреваться. Один раз в полгода кислотные батареи рекомендуется тренировать, для очищения пластин от сульфатации (кристаллы солей свинца) и увеличения емкости батареи.

Тренировка заключается в трехкратном цикле заряда – разряда. Батарею полностью заряжают, затем разряжают до 12 В. Такая тренировка, способствует растворению кристаллов солей свинца на пластинах, и соответственно увеличивает емкость кислотной батареи.

Как проверить емкость аккумулятора мультиметром

Емкость аккумуляторной батареи показывает, какой ток может отдать батарея в нагрузку в течение определенного промежутка времени. Возьмём автомобильный аккумулятор емкостью 60 А⋅ч. Такая батарея может отдать в нагрузку ток 60 А в течении 1 часа, или 6 А течении 10 часов. Емкость батарей рассчитывается по формуле: Е(А)=I(A)*Т(ч) где,

Е – емкость батареи в А⋅ч, I – ток в амперах, T – время разряда батареи в часах.

Одним мультиметром можно определить емкость любых аккумуляторов. Измерить емкость батареи можно несколькими методами.

  1. Проверка емкости аккумулятора мультиметром.
  2. Проверка степени заряда батареи нагрузочной вилкой.
  3. Проверка ёмкости аккумулятора тестером SKAT-T-AUTO или аналогичным.
  4. Проверка емкости батареи электронной нагрузкой.

Определить емкость батареи возможно можно одним мультиметром по величине напряжения. Однако это значение будет очень приблизительным и не совсем достоверным. Мультиметром и одним реостатом можно более точно вычислить емкость аккумулятора. Это вычисление будет полнее и достовернее.

Проверка емкости аккумулятора мультиметром и реостатом

На реостате выставляют сопротивление 2- 3 Ома. Подключают его к клеммам батареи через мультиметр, который включён в режиме измерения тока 10 А соответствующей полярности и замеряют ток через реостат. Если мультиметр один, его отключают, ставят режим работы на измерение постоянного напряжения 20 В и подключают к клеммам аккумулятора.

К этим же клеммам подключают реостат. Засекают время, и ждут несколько часов, пока мультиметр не покажет 12 В. Всё, процесс измерения заряда аккумулятора мультиметром завершён. Теперь время умножаем на ток и находим емкость аккумуляторной батареи.

Более точный результат можно получить, если использовать два мультиметра или мультиметр и амперметр на 10 А. В этом варианте каждый час замеряют ток разряда и записывают. По мере разряда батареи ток будет уменьшаться. По окончанию эксперимента находят среднее значение разрядного тока (суммируют токи и делят на число замеров), далее умножают усредненный ток разряда на время разряда.

Степень заряда АКБ на холостом ходу после стоянки автомобиля 24 часа

Тестер емкости аккумуляторов SKAT-T-AUTO выдает результаты через 15 – 20 сек. Его показания не высокой точности, приблизительные. Высокие результаты по точности, при измерении емкости аккумуляторов (при токе разряда 5А – 1,2%) можно получить, работая с электронной нагрузкой.

Электронную нагрузку удобно использовать автоэлектрикам и тем, кому нравиться экспериментировать с аккумуляторами, тренировать их и вычислять точную емкость батареи. Для тренировки, на электронной нагрузки выставляется ток разряда 4 – 6 А и напряжение 12В, достигнув которого включается звуковая сигнализация окончания разряда батареи.

Электронная нагрузка для проверки емкости всех типов аккумуляторов

Ниже 12 В это уже глубокий разряд и разряжать далее не рекомендуется, так как есть вероятность разрушения пластин. Следом заряжают аккумулятор обычным зарядным устройством до 14,2 В, после зарядки батарее вновь повторяют процесс разряда.

По окончании тренировки заряжают аккумулятор, дают 2 часа покоя и замеряют емкость батареи электронной нагрузкой. Для измерения емкости в режиме А⋅ч выставляют напряжение 12 В и ток разряда 4-6 А. Об окончании процесса известит звуковая сигнализация. Далее вновь заряжают аккумулятор и устанавливают на автомобиль. Этой электронной нагрузкой проверяют любые аккумуляторы напряжением 6, 12 и 24 В.

измерение напряжения и ёмкости, лучший тестер

Когда возникает проблема, связанная с невозможностью завести автотранспортное средство, автолюбители в первую очередь проверяют аккумуляторную батарею на присутствие нужного напряжения. Зная как проверить аккумулятор мультиметром, можно с высокой точностью определить, нужна ли его замена или подзарядка. При этом для измерения понадобиться только сам прибор и умение им пользоваться.

Назначение и различия мультиметров

Мультиметр — это электроизмерительное устройство, сочетающее в себе несколько функций. В продаже встречаются измерительные устройства как бытового, так и профессионального класса. Существенное различием между этими классами заключается в точности полученного результата, что в конечном счёте отражается на цене приборов. Устройства бытового класса позволяют проводить измерения различных величин в широком диапазоне значений с невысокой точностью, в то время как профессиональные тестеры более ориентированы на небольшую группу измерений с небольшой погрешностью.

По принципу действия измерители подразделяются на два типа:

  • аналоговые;
  • цифровые.

Измерить параметры АКБ можно любым из этих типов устройств, но среди автолюбителей большей популярностью пользуется цифровой мультиметр. Связано это с простотой его использования и более наглядным получением результата измерения, по сравнению с аналоговым тестером.

В основе принципа работы аналогового тестера лежит преобразование измеряемого сигнала в силу тока, с последующей его визуализацией в виде отклонения стрелки на определённую величину. Цифровой же прибор, имея в своём устройстве микроконтроллеры, преобразует полученный сигнал в напряжение, а уже после, обработав его, выводит на дисплей в виде цифр.

Вольтамперметр стрелочного типа

Основным элементом такого типа прибора является электромеханическая головка. Будучи выполненной в виде рамки со стрелкой и находясь под действием переменного магнитного потока, она преобразует электрический сигнал, который поступает через измерительные щупы и элементы прибора, в механическое отклонение стрелки. Сила этого отклонения связана с величиной тока регистрируемой головкой.

Погрешность вычисления такого рода устройства зависит от чувствительности измерительной головки. Вероятность ошибки измерения стрелочным тестером обозначается числом, например, 0,1 или 2,0, и называется классом точности. Так, устройство с диапазоном измерения от нуля до 25 вольт и классом точности 1, сможет определить значение напряжения на автомобильной батарее с погрешностью 0,25 вольт. Достоинством аналогового типа по сравнению с цифровым является инерционность и слабое восприятие к внешним помехам, что позволяет с неплохой точностью проверить аккумулятор тестером.

Измеритель цифрового вида

Работа цифрового измерителя напряжения построена на использовании в своей схемотехнике аналого-цифрового преобразователя (АЦП). Эта микросхема является ядром устройства, от качества которой в большей мере зависит погрешность полученного результата. Кроме этого, класс точности зависит от параметров радиодеталей в приборе, качества реализации защиты от внешнего негативного влияния электромагнитных полей. Основной характеристикой такого типа устройств является разрядность. Чем выше класс разрядности тем точность измерения будет больше.

Например, если использовать мультиметр для проверки аккумулятора автомобиля со значением разрядности 2, погрешность результата будет составлять около 10%. Среднее значение бытового класса приборов при измерении напряжения постоянной величины составляет всего около 0,3 процента.

Немаловажной характеристикой цифрового тестера является и разрядность дисплея. Эта характеристика обозначает, сколько цифр может вывести прибор на экран. Например, когда разрядность равна 3 3/4, это обозначает, что наибольшее значение величины измерения составит 3999. Тут следует отметить, что точность мультиметра не зависит от разрядности экрана, которая характеризует именно качество экрана.

Выбор и подготовка прибора

При принятии решения, каким лучше типом мультиметра проверить АКБ, меньшее предпочтение пользователи отдают стрелочным приборам. Связано это не только с классом точности, но и сложностью в интерпретации полученных результатов. Использование же цифровых приборов удобнее в плане подготовки к работе и наглядности полученного результата.

Перед тем как проверить аккумулятора автомобиля мультиметром, тестер нужно правильно настроить. Для этого сначала проверяют исправность элементов питания. Если при включении цифрового прибора на его экране высвечивается пиктограмма с мигающей батарейкой, это означает, что питающий элемент необходимо заменить. Для стрелочного прибора сигналом о замене питающего элемента будет невозможность установить стрелку в нулевое положение. Для корректного получения результата следует не только использовать настроенный прибор, но и проследить за окружающей температурой. Оптимальной температурой считаются 20 градусов по Цельсию.

Настройка цифрового прибора заключается лишь в правильном выборе диапазона измерения и подключении измерительных проводов, в то время как аналоговый прибор перед использованием потребуется откалибровать. Так, перед измерением ёмкости АКБ понадобится установить стрелку в нулевое положение. Для этого, закорачивая зажимы щупов между собой, крутят ручку потенциометра, выведенную на корпус устройства.

Если откалибровать прибор не удаётся, то просто выполняется замена элементов питания. Перед измерением напряжения мультиметр также калибруется путём поворота ручки установки нуля до тех пор, пока стрелка не переместится на деление, обозначающее начало отсчёта шкалы.

Определение параметров АКБ

Используя тестер, можно провести измерение всех основных параметров аккумуляторной батареи, а именно: тока утечки, величины заряда, значение ёмкости. Анализируя полученные данные, с большой вероятностью можно определить её работоспособность.

Так, пониженное значение напряжения, менее 12 вольт, обозначает, что батарее необходимо обслуживание, например, замена электролита. Если напряжение АКБ находится ниже 10 вольт и циклы заряд-разряд не помогают, то в батареи произошли необратимые химические процессы и её ресурс выработан. На это также косвенно может указать высокое значение тока утечки. Случается и так, что напряжение на батареи в норме, около 12,4−13 вольт, а при подключении к клеммам исправного автомобиля резко падает. Такое поведение указывает на потерю ёмкости АКБ.

Различаются следующие состояния для батареи:

  • 12,6 до 13,2 в — заряд полный;
  • 12 до 12,7 в — норма;
  • 11,6 до 12 в — аккумулятор разряжен ниже допустимого уровня, нужна его подзарядка;
  • 11,6 в и менее — АКБ полностью разряжен, скорее всего, потребуется его замена или регенерация.

Тестирование стрелочным устройством

Одним из самых популярных аналоговых устройств во времена СССР был прибор, называемый «цешка». Приборы это серии отличаются надёжностью и многофункциональностью. Из-за их большой популярности на рынок было выпущено множество моделей. Поэтому и сегодня можно встретить такие устройства в хорошем состоянии. Так как схемы приборов особо не изменились, то и измерения параметров АКБ можно рассмотреть на примере использования такого тестера.

Прибор включается в соответствии с инструкцией, указанной на внешней стороне фиксирующей крышки элементов питания. Для измерения величины заряда на аккумуляторе кнопкой переключения устанавливается режим работы, соответствующий значку «». Ручка переключения диапазонов измерения, выполненная в виде галетного устройства, переводится на определённое значение V, превышающее предполагаемую величину, которую возможно получить при замере.

В частности, для Ц4342 переключатель устанавливается на значение 50 вольт. После этого измерительные провода подключаются к разъёмам тестера. Красный цвет разъёма обозначает положительный контакт, чёрный — отрицательный. Обратными концами проводов (щупами) касаются клеем аккумулятора, соблюдая при этом полярность, то есть плюс к плюсу, а минус к минусу.

В случае несоблюдения полярности стрелка отклонится левее нуля, если такое состояние держится долго, это может привести к повреждению прибора, так что нужно поменять расположение щупов. Если подключено всё правильно, то стрелка отклонится вправо от нуля на значение равное 6 по шкале V. Это значение соответствует напряжению на автомобильной батареи, равному 12 вольт.

Стрелочный мультиметр используется и для проверки ёмкости аккумулятора. Выполняется такое тестирование с помощью контрольного разряда батареи. Для этого вначале аккумулятор заряжается на 100 процентов, а затем делается замер его напряжения. После, подключив к нему лампу накаливания на 12 вольт с мощностью 60 Вт, засекают время. Такая лампочка создаёт нагрузку равную 5 ампер. Как только напряжение снизится наполовину, от своего максимального значения, лампочка отключается. Перемножение времени и тока нагрузки (лампочки) покажет примерную ёмкость аккумулятора.

Для определения тока утечки понадобиться изменить настройки прибора. Переключатель в тестере устанавливается на максимальное значение силы тока. Применительно к Ц4342 это значение будет составлять 2500 мА. Положительная клемма, приходящая с автомобиля на АКБ, остаётся на месте, а отрицательная снимается и подключается к положительному щупу мультиметра. Отрицательный щуп измерителя устанавливается на минус аккумулятора. При этом в автомобиле должно быть всё выключено, а ключ вынут из замка зажигания. Значение до 100 мА обозначает, что оборудование исправно. Если больше, значит, есть проблема.

Проверка электронным измерителем

Проведение измерения автомобильного аккумулятора цифровым тестером по принципу ничем не отличается от стрелочного типа. Мультиметр подключается парой проводов к аккумуляторной батарее. Каждый провод на одном из концов имеет штекер, вставляемый в гнездо тестера, а на другом — измерительный щуп.

Последовательность действий при измерении напряжения электронным мультиметром, можно представить в следующем виде:

  1. Нажимается кнопка включения устройства ON/OFF.
  2. Переключателем выбирается предел измерения, превышающий постоянное значение 12 вольт.
  3. Штекера проводов устанавливаются в гнёзда V и COM.
  4. Щупами дотрагиваются до клемм аккумулятора и снимают показания с экрана мультиметра.
  5. Когда при снятии показаний на экране перед результатом появляется знак «», то это указывает на неправильную полярность подсоединения щупов.

Измерение тока утечки проводится в разрыв минусового провода подключения аккумулятора. Но перед этим в приборе штекер из гнезда V переставляется в гнездо с маркировкой mA или A, а переключатель переставляется в режим измерения тока.

Стоит отметить и возможность проверки автомобильного аккумулятора без отключения его клеммы от генератора машины. Для этого, не включая зажигания, параллельно клеммам батареи подключают тестер в режиме измерения напряжения. Диапазон измерения выставляется около 20 вольт. Показания тестера, соответствующие нормальному состоянию батареи, будут в пределе 12,4−12,8 вольт. Затем автомобиль заводится. При этом напряжение должно подняться до отметки 14,6−14, 7 вольт. Такие показания говорят о работоспособности как АКБ, так и генератора машины.

Таким образом, используя мультиметр, можно провести измерения всех параметров автомобильного аккумулятора. После этого принять правильное решение о замене или реанимации батареи будет несложно.

Как проверить емкость аккумулятора мультиметром

Чтобы автомобильный аккумулятор не подвел в дороге, его надо периодически проверять. Обычно это делают на станции ТО в период сезонного обслуживания, однако, водитель должен сам уметь замерить силу тока, напряжение и емкость. Для этих целей существует специальный прибор – мультиметр. Для измерения всех параметров тестер переводят в режим постоянного тока. Здесь сразу надо сказать, что силу тока 12-вольтной батареи мультиметром, рассчитанным на 10 А, измерить не удастся. Он попросту сгорит. Чтобы проверить аккумулятор мультиметром, потребуется более мощный прибор.

Что и как можно проверить тестером в аккумуляторе?

Автомобильная 12-вольтная батарея состоит из шести последовательно соединенных небольших аккумуляторов, часто называемых банками. Его исправность зависит от основных параметров:

  • показатель емкости отвечает за обеспечение электрооборудования автомобиля необходимой силой тока на определенное время;
  • показатель максимального тока нагрузки указывает предельное значение для нормальной работы аккумулятора. Если сила тока превышает этот показатель, происходит разрушение внутренних элементов батареи;
  • общее напряжение АКБ представляет суммарное значение всех банок. Такой показатель, как рабочее напряжение, можно измерить только в батарее с полной зарядкой.

Далее надо выяснить еще несколько важных нюансов.

Различие между напряжением рабочим и холостого хода

Перед тем как приступить к замерам параметров, необходимо разобраться с электродвижущей силой ЭДС, иначе говоря – напряжением холостого хода. Этот показатель иногда принимают за рабочее напряжение. Однако ЭДС можно измерить при разъединенной электроцепи автомобиля. Другими словами – это измерение показывает разность значения между полюсами батареи. Показатель ЭДС всегда одинаков у рабочей и неисправной батареи.

Измерить рабочее напряжение можно только под нагрузкой. Это значение показывает силу тока, идущую от исправной батареи при номинальной нагрузке. Если щупы тестера подключить к контактам снятой с автомобиля батареи, то узнать можно только ЭДС. Это связано с малым внутренним сопротивлением мультиметра и прибор не может обеспечить рабочую нагрузку аккумулятору.

Другое дело, если у водителя имеется современный тестер с нагрузочной вилкой. Этот прибор укомплектован проводником с высоким сопротивлением. Чтобы определить таким мультиметром рабочее напряжение на снятом с автомобиля АКБ, щупы прибора подключают к клеммам батареи и нажатием кнопки подают нагрузку. Эффективность проверки заряда батареи нагрузочной вилкой очень высокая.

Что надо знать о проверке емкости и внутреннего сопротивления аккумулятора?

Тестер считается универсальным прибором, с помощью которого можно измерить все характеристики аккумулятора. Настало время поговорить о внутреннем сопротивлении батареи. Его можно узнать в полностью разряженном аккумуляторе, что губительно для него или с добавлением шунта, то есть дополнительного сопротивления. Однако показатель сопротивления батареи водителю знать необязательно. Это значение требуется для специалистов-ремонтников, поэтому останавливаться на нем нет смысла.

А вот емкость АКБ является очень важным показателем. Она зависит от плотности электролита, которая измеряется специальным прибором – ареометром. Дело в том, что емкость измеряется ампер-часами и обозначается Ah. Существует такое понятие, как ампераж. Автомобильный аккумулятор при постоянной нагрузке должен выдать определенный ток за какое-то время.

Возьмем, к примеру, стандартный автомобильный аккумулятор. Его емкость равна 60 Ah. Если ему дать нагрузку 1 А, исправный и полностью заряженный АКБ проработает 60 часов. Соответственно дав нагрузку 2 А, батарея проработает 30 часов. Как видно, емкость мултиметром измерить нельзя. Можно только определить величину тока или остаточное напряжение.

Приблизительное измерение емкости мультиметром

Имея под рукой мультиметр, дома можно все же попытаться примерно выяснить емкость АКБ. Обязательное условие – батарея должна быть полностью заряжена. Надо знать, что стандартное напряжение АКБ под нагрузкой составляет 12–12,5 В.

Измерение емкости выполняют в такой последовательности:

  1. Для сокращения времени проверки емкости необходимо создать нагрузку от мощного потребителя. Например, 12-вольтная лампочка мощностью 60 Вт создаст нагрузку 5 ампер. Нормальный АКБ емкостью 60 Ач разрядится за 12 часов. Чтобы ускорить процесс измерения, можно соединить последовательно 2 или 3 такие лампочки.
  2. Собирается цепь с последующим соединением АКБ, тестера, потребителя и подается нагрузка. Время от времени проверяют показания мультиметра. Как только показатель упадет ниже 12 В – начнется разряд батареи. Теперь необходимо взять значение прошедшего времени с начала замера и умножить на ток нагрузки потребителя. В нашем случае – это лампочки. Полученный результат и будет примерной емкостью АКБ.

Измерение емкости необходимо производить только тогда, когда АКБ стала быстро терять заряд. Когда полученные измерения меньше паспортных данных изделия, батарею надо менять или ремонтировать.

Измерение тестером напряжения

Напряжение мультиметром замеряют на клеммах АКБ без нагрузки. Для этого достаточно снять минусовую клемму с батареи и выполнить замеры тестером. Исправный и полностью заряженный автомобильный аккумулятор покажет напряжение 12 В. Если на тестере показывает 11,2 В, то это означает разряд АКБ на 50% и ее необходимо ставить на зарядку. Когда значение падает ниже 11 В, возможно придется батарею менять или нести ремонтировать.

Проверка тестером зарядки АКБ

Любая батарея на автомобиле проходит цикл заряда/разряда. Если с разрядом все понятно, то за правильный заряд отвечает генератор и реле. По другому реле называют регулятором напряжения. Зарядное значение всегда немного выше, чем напряжение АКБ. В исправной электрической системе автомобиля с реле должно выходить 14,5 В.

Для проверки зарядки необходимо завести двигатель автомобиля и на холостых оборотах замерит тестером напряжение на клеммах. Если прибор покажет 13,5–14 В, значит с зарядкой все нормально. Когда мультиметр выдаст значение больше 14 В, это укажет о сильном разряде батареи. Чтобы восполнить этот пробел генератор пытается отдать больше энергии на зарядку.

Однако частый показатель повышенной зарядки может присутствовать в автомобиле зимой и этого не стоит опасаться. Дело в том, что на морозе АКБ быстрее разряжается и при исправном электрооборудовании максимум через 10 минут значение стабилизируется до 14 В. Когда по истечении этого времени напряжение не опустилось до нормы, существует опасность неисправности реле, а это уже грозит выкипанием электролита в банках.

Часто показателем неправильного напряжения служат окисленные контакты. Чтобы сделать правильные замеры, надо снять с батареи клеммы, хорошо их зачистить и установить на место. Если и после этого напряжение падает ниже 13 В, аккумулятор придется заменить.

Определение мультиметром утечки тока

Электрическая система автомобиля имеет свойство потреблять минимальное количество электроэнергии при выключенном двигателе. В зависимости от модели авто такой показатель варьируется от 10 до 80 мА. Это так называемые утечки тока. Оптимальным считается показатель 60 мА, при котором батарея прослужит длительное время.

Вычислить величину утечки тока можно тем же мультиметром:

  1. На приборе устанавливают рабочий режим на 20 ампер. С аккумулятора снимают минусовую клемму, производя, таким образом, разрыв цепи.
  2. Один щуп тестера соединяют со снятым проводом, а другой с минусовой клеммой АКБ. То есть цепь опять соединяют, только через мультиметр. На этот момент в автомобиле должно быть выключено все энергопотребляющее оборудование и даже вынут ключ из замка зажигания. Результат 60 мА укажет, что оборудование автомобиля исправно.

При большем показателе на тестере придется искать по автомобилю утечки тока. Это можно сделать поочередным снятием предохранителей и повторным проведением измерения.

Как видите, проверить заряд аккумулятора мультиметром не так уж и сложно. Первый раз это можно сделать, держа под рукой инструкцию, а с накоплением опыта весь процесс пройдет машинально.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Подробное руководство по тестированию автомобильного аккумулятора с помощью цифрового мультиметра

Мультиметры - лучший друг каждого мастера. Их можно использовать для выполнения множества важных задач, и они абсолютно необходимы при поиске и устранении неисправностей электрических компонентов, особенно автомобильных аккумуляторов.

Как оказалось, проверить напряжение автомобильного аккумулятора совсем несложно, но, опять же, чтобы убедиться, что вы получаете правильные показания и в конечном итоге поставили правильный диагноз, вам нужно знать, как работает мультиметр.Чтобы избежать каких-либо ошибок и возможных повреждений, было бы разумно поручить это профессионалу, но, опять же, это не так удобно, как делать это самостоятельно.

Купите себе лучший из возможных вольт-омметров и следуйте пошаговым инструкциям ниже, чтобы узнать все, что вам нужно знать, чтобы быстро и точно проверить состояние вашего автомобиля аккумулятор

Проверка автомобильного аккумулятора с помощью цифрового мультиметр

Проверка напряжения

На некоторых моделях автомобилей напряжение аккумулятора можно проверить на приборной панели, но это не поможет вам узнать, насколько хорош ваш аккумулятор, поскольку показания напряжения на приборной панели фактически показывают мощность, поступающую от генератора, а не от аккумулятора.Вот как следует проверять показания напряжения батареи.

Шаг 1: Настройте мультиметр

Прежде всего, убедитесь, что красный щуп вставлен в гнездо напряжения, а черный - в гнездо COM.

Циферблат цифрового мультиметра с автоматическим и ручным переключением работает по-разному. Если у вас еще нет мультиметра, я бы порекомендовал вам приобрести его с функцией автоматического выбора диапазона. Их просто проще использовать, поскольку мультиметр автоматически выберет для вас идеальный диапазон измерения.

Шаг 2: Полярность батареи

Очевидно, вы захотите подключить красный щуп к положительной клемме аккумулятора, а черный щуп - к отрицательной. Чтобы избежать неприятностей, положительные клеммы большинства автомобильных аккумуляторов обычно красные.

При измерении напряжения полярность не имеет такого значения, как если бы вы измеряли ток или заводили двигатель от внешнего источника. Единственная разница в том, что при обратной полярности вы получите значение -12,6 В вместо 12,6 В.Просто поменяйте местами датчики, и все готово!

Шаг 3: Обеспечьте небольшую нагрузку и проверьте показания

Сначала поверните ключ зажигания в положение ON и включите фары автомобиля на 30 секунд, чтобы исключить любую возможность паразитных зарядов, которые могут дать вам ложные показания.

Напряжение автомобильного аккумулятора зависит от температуры наружного воздуха, поэтому, предполагая, что оно составляет 27 градусов Цельсия, вот что вы должны сделать с показаниями, которые вы видите на дисплее мультиметра:

  • Для показаний больше 12.5 вольт, это означает, что ваш аккумулятор полностью заряжен и находится в хорошем состоянии.
  • Если показания находятся в диапазоне от 12 до 12,3 вольт, ваша батарея работает на своей емкости, и вам потребуется некоторое время, прежде чем вам потребуется ее заменить.
  • Наконец, если ваша батарея работает в критическом состоянии и ее напряжение составляет около 11,8 вольт, это означает, что она работает примерно на или 25% своей полной емкости.

Здесь стоит упомянуть, что вы измеряете только напряжение батареи, а не ток холодного пуска.Полностью заряженный аккумулятор может сразу же разрядиться при повороте ключа зажигания, поскольку полный заряд еще не означает, что он все еще может обеспечить достаточную мощность, чтобы запустить стартер в экстремально холодных погодных условиях. Для этого вам нужно будет выполнить тест под нагрузкой. Тестеры нагрузки - это профессиональные инструменты, и у обычных людей их обычно нет дома, поэтому вам, возможно, придется зайти в местную автомастерскую, чтобы проверить батарею

Что делать при низком показании

Если вы получите значение ниже 12.6v, первое, что вам нужно сделать, это зарядить аккумулятор с помощью умного зарядного устройства. Напряжение аккумулятора со временем будет постепенно снижаться, поэтому, если автомобиль не заводился пару дней, это может быть совершенно нормально. Быстрая зарядка исправит это. После того, как он зарядится, повторите тот же тест и посмотрите, не улучшились ли показания. В противном случае вы, вероятно, захотите заменить автомобильный аккумулятор в ближайшем будущем.

Можно также просто завести машину и дать ей поработать около 10 минут.Вы также можете использовать это время, чтобы снять показания батареи, пока она работает, и посмотреть, выполняет ли ваш генератор все еще свою работу. Неисправный генератор может помешать правильной подзарядке аккумулятора во время вождения, так что, возможно, это ваша проблема.

Когда автомобиль находится на холостом ходу, показание напряжения аккумулятора должно находиться в диапазоне от 13 до 14,6 В. Все, что ниже, сообщит вам, что ваш генератор необходимо заменить. Игнорирование этого только ухудшит ситуацию, а неисправный генератор медленно повредит аккумулятор.Просто замените его, и в конечном итоге вы сэкономите деньги.

Проверка клемм автомобильного аккумулятора с помощью цифровой мультиметр

В некоторых случаях проблема может быть вовсе не в заряде автомобильного аккумулятора, а скорее в его клеммах. Когда клеммы аккумулятора грязные, ржавые или ослабленные, автомобиль может быть немного затруднен при запуске или может даже не заводиться.

В то время как незакрепленная клемма батареи может быть довольно очевидной, другие проблемы с плохим подключением может быть довольно сложно определить с помощью простого визуального осмотра.Еще раз, ваш мультиметр будет вашим лучшим союзником.

Для этого вам понадобится помощник.

Вот что делать:

  • Первое, что вам нужно сделать, это отключить зажигание или систему впрыска топлива. Для этого либо отсоедините катушки зажигания, чтобы отключить систему зажигания, либо снимите реле топливного насоса или предохранитель топливного насоса, чтобы отключить топливную систему. Загляните внутрь в руководство по ремонту вашего автомобиля , если вам нужна помощь в их поиске.

    Отключение системы зажигания в основном предотвращает запуск двигателя. В этом случае я настоятельно рекомендую вам отключить топливную систему, так как это предотвратит попадание жидкости в двигатель при запуске.

  • Следующее, что вам нужно сделать, это прикрепить красный щуп мультиметра к положительному полюсу аккумулятора, а черный - к положительному полюсу кабеля.
  • Поверните циферблат мультиметра в положение измерения 2 В, а затем попросите помощника запустить двигатель.
  • На дисплее мультиметра вы должны зарегистрировать показание 0,5 В или ниже. В противном случае вам нужно будет либо проверить физическое состояние сообщения и соответствующего терминала, либо очистить его.
  • Повторите тот же процесс для отрицательной клеммы.

Проверка герметичности крышки аккумуляторного отсека с помощью DMM

В долгосрочной перспективе плохое обслуживание автомобильного аккумулятора приведет к накоплению отложений на крышке.В большинстве случаев это происходит, когда электрический заряд может вытекать из батареи из-за грязи и кислотных отложений на полюсах батареи.

Визуального осмотра недостаточно, чтобы определить, достигла ли батарея точки утечки, и использование цифрового мультиметра поможет вам в мгновение ока подтвердить это.

  • Сначала установите шкалу мультиметра на самое низкое из возможных значений напряжения и еще раз подтвердите, что красный датчик находится в порту Voltage, а черный - в COM-порту.
  • Включите мультиметр и коснитесь черного щупа на отрицательной клемме автомобильного аккумулятора и красного щупа на крышке аккумуляторного отсека.

В вероятном случае, если вы зарегистрируете даже малейшее значение напряжения батареи на вашем мультиметре, накопление отложений приведет к утечке заряда из батареи. Затем вам следует очистить его специальным очистителем для автомобильных аккумуляторов или просто использовать теплую воду и пищевую соду, которая нейтрализует кислоту, что позволяет удалить грязь с крышки аккумуляторного отсека.

Если вы подозреваете, что другой электрический компонент разряжает батарею, когда ключ находится в выключенном положении, что обычно называется паразитным сливом, вам придется выполнить тест паразитного разряда, чтобы найти неисправные компоненты и предотвратить разряд батареи каждый раз. двигатель выключен.

Финал приговор

Если вы внимательно выполните эти шаги, теперь вам нужно будет прогуляться по парку, чтобы проверить состояние здоровья автомобильного аккумулятора с помощью мультиметра.Поскольку нельзя полностью полагаться на визуальный осмотр, дальнейшая работа и использование цифрового мультиметра - следующая лучшая альтернатива полной проверке системы зарядки, проводимой сертифицированным автомехаником. Однако в случае сомнений настоятельно рекомендуется позвонить своему механику, если вы подозреваете, что что-то не так с возможностью запуска вашего автомобиля утром. Профессиональный совет надежного механика в конечном итоге часто поможет вам сэкономить время и деньги.

Все дело в том, чтобы найти правильный.

Связанные

Использование мультиметра

В этой статье представлены основные концепции мультиметров и объясняется, как их использовать для основных измерений. Мультиметры - одно из самых полезных электрических и электронных помощников, доступных нам. Фактически это наши глаза, чтобы видеть электричество. Умение использовать мультиметр очень важно, если вам нужно знать, что происходит с электричеством. Мультиметр, как следует из названия, может выполнять несколько функций.Базовый измеритель позволит нам измерять и проверять напряжение переменного тока, напряжения постоянного тока, полярность постоянного тока, сопротивление и часто ток. Более продвинутые измерители также измеряют частоту, емкость, усиление транзистора и / или индуктивность.

Аналоговый и цифровой мультиметр
Мультиметры

бывают разных форм и размеров. Однако в основном есть два типа:

Основные отличия указаны в следующей таблице:

Аналоговые счетчики Цифровые счетчики
1.Укажите указателем, который перемещается по лицевой стороне счетчика. 1. Отобразите измеренное значение в фактических цифрах (числах).
2. Не такой точный, как точно откалиброванный цифровой измеритель. 2. Обычно считается более точным, чем аналог (только если они были правильно откалиброваны).
3. Для быстрого считывания точных значений напряжения может потребоваться некоторая практика, хотя они очень полезны для демонстрации наличия напряжения. 3.Легче считывать точные значения, чем на аналоговых счетчиках. Однако это часто бывает чрезмерным, когда все, что вам нужно знать, - есть ли напряжение или нет.
4. Особенно подходит для измерения быстро меняющихся напряжений. Стрелка точно следует за напряжением, быстро меняя его вверх или вниз. 4. Отображать вводящие в заблуждение результаты, если измеренное напряжение быстро меняется. Это связано с тем, что большинству цифровых измерителей требуется секунда или больше для считывания измеренного напряжения. Если за это время напряжение сильно изменится, показания будут неправильными.
5. Требуется батарея только при измерении сопротивления. 5. Требуется хороший аккумулятор для работы на всех настройках.

Если у вас нет счетчика или вы не можете взять его взаймы, то самое время приобрести его. Базового счетчика, вероятно, будет достаточно для ваших нужд. Это тот, который просто считывает переменное и постоянное напряжение, сопротивление и постоянный ток. Выбор между аналоговым и цифровым сигналами остается за вами и будет зависеть от доступности, а также от вашего бюджета и предпочтений.Не рекомендуется переплачивать за первый мультиметр, так как его использование может быть неоправданным. Однако измеритель, который делает основы, очень полезен.

Если вам нужно купить мультиметр, вот ссылка на ассортимент Amazon в США или Великобритании или
в Австралии. Раскрытие информации: если вы покупаете через эти ссылки Amazon, Джефф получает небольшую комиссию с каждой продажи.

Цифровые счетчики обычно доступны в большинстве магазинов электроники. Аналоговые счетчики часто считаются «старой технологией».Однако во многих ситуациях аналоговый измеритель может быть единственным доступным измерителем, который работает (поскольку им не требуются батареи для считывания напряжений). В этой главе будут рассмотрены оба типа счетчиков. Если у вас есть счетчик, возьмите его с собой, когда будете читать эту статью. Прочтите инструкции к вашему конкретному глюкометру, чтобы знать о его функциях. По возможности используйте глюкометр для выполнения упражнений в качестве практических примеров.

Измерение напряжения на мультиметре

Независимо от того, какой у вас прибор, вам необходимо примерно знать, какое напряжение вы измеряете.Первый выбор - между переменным и постоянным током. В качестве ориентира распространены следующие источники:

Для переменного тока: трансформаторы, генераторы переменного тока (часто ошибочно называемые генераторами), домашняя проводка, световые розетки, электрические розетки (настенные розетки).

Для постоянного тока: батареи, солнечные батареи, автомобили, электронное оборудование.

После того, как вы определились, будете ли вы измерять переменный или постоянный ток, вам необходимо выбрать это на своем мультиметре. См. Инструкции к вашему глюкометру. Большинство счетчиков не будут повреждены, если выбрать переменный ток вместо постоянного или постоянный вместо переменного тока.Однако счетчик не будет показывать правильно, если вообще будет.

Следующим шагом является примерное рассмотрение величины напряжения, которое вы будете проверять. Затем выберите на своем измерителе диапазон, превышающий это напряжение.

Пример 1: Вы хотите измерить напряжение в розетке. Оно должно быть 220 или 240 вольт, выберите диапазон 250 или 300 вольт переменного тока.

Пример 2: Вы хотите измерить напряжение автомобильного аккумулятора. Оно должно быть 12 вольт. Выберите диапазон 15, 20, 25, 30 или 50 вольт постоянного тока (в зависимости от диапазонов вашего измерителя).

Если вы не уверены, какое напряжение должно быть, начните с максимального диапазона.

Аналоговый счетчик
Цифровой измеритель
Если указатель измерителя перемещается только немного, выберите меньший диапазон. Продолжайте выбирать меньший диапазон, пока указатель не окажется на полпути или выше. Если показание составляет 0,01 или аналогичное очень низкое значение, выбирайте более низкий диапазон, пока не отобразится более значимое значение.
Если указатель выходит за пределы шкалы (полностью в правую сторону), вам необходимо быстро удалить датчики, выбрать более высокий диапазон, а затем снова измерить Если выбран слишком большой диапазон, на большинстве измерителей будет отображаться OL или -1 или аналогичный показатель, указывающий на перегрузку или выход за пределы диапазона.

Некоторые (более дорогие) цифровые счетчики имеют функцию, называемую «автоматический выбор» или «автоматический выбор диапазона». Это означает, что измеритель автоматически выберет подходящий диапазон для измеряемого напряжения.С этими измерителями все, что вам нужно сделать, это выбрать переменный или постоянный ток.

ГДЕ КАКОЙ ЗОНД?

Каждый счетчик имеет два датчика. Один черный датчик и один красный датчик. Черный обычно подключается к отрицательному (-) или общему выводу счетчика. Красный зонд обычно подключается к положительной (+) клемме измерителя.
[предупреждение]

Во избежание поражения электрическим током при измерении напряжения или тока всегда держите щупы только за пластиковую изоляцию.
НЕ прикасайтесь к металлическим штифтам

Измерительный AC

При измерении переменного тока не имеет значения, какой датчик переходит в фазу (иногда называемую «активным» или «горячим»), а какой датчик подключается к нейтрали (иногда известной как «холодный».То есть переменный ток не имеет полярности (подробнее см. Статью о переменном и постоянном токе).
Упражнение 1 : Чтобы измерить напряжение в розетке, вставьте один датчик в одно отверстие, а другой датчик в другое отверстие. Неважно, какой зонд куда идет. Попробуйте это со своим глюкометром:

  1. Выберите диапазон напряжения переменного тока, 250 или 300 вольт (в зависимости от диапазона вашего измерителя).
  2. Не касаясь металлических концов зондов, вставьте один зонд в одно из отверстий в розетке.Вставьте другой зонд в другое выпускное отверстие. Ваш счетчик должен показывать где-то около того, какое должно быть напряжение (110, 220 или 240 вольт).
  3. Теперь, все еще не касаясь металлических концов зондов, поменяйте их местами. То есть выньте оба датчика из выпускных отверстий, поменяйте их местами и осторожно вставьте снова. Ваш глюкометр должен показывать то же самое, что и раньше. Это показывает, что не имеет значения, в каком направлении идут щупы при измерении переменного тока.
Измерение постоянного тока

При измерении постоянного тока необходимо подключить красный щуп к плюсу (+), а черный провод к минусу (-) измеряемого напряжения.Если вы перепутаете это и перевернете провода, счетчик будет читать в обратном направлении. То есть на аналоговых измерителях указатель быстро переместится за левую часть шкалы. Если это произойдет, обычно не происходит необратимых повреждений, просто измените способ установки датчиков. На цифровых счетчиках все, что происходит, это то, что перед числами появляется знак «-», указывающий на отрицательное напряжение.

Упражнение 2 : Измерение напряжения автомобильного аккумулятора.

  1. Выберите на вашем мультиметре 15, 20 или 50 вольт постоянного тока.
  2. Поместите красный положительный щуп на положительный полюс аккумуляторной батареи.
  3. Поместите черный отрицательный щуп на отрицательную клемму аккумуляторной батареи.
  4. Хорошая батарея должна показывать от двенадцати до четырнадцати (12-14) вольт.

Обычно мультиметр используется для определения того, какой вывод от батареи или источника питания является положительным, а какой - отрицательным. Если вы не знаете, какой из них какой, удерживайте один датчик на одном из проводов, которые нужно проверить, а затем на мгновение коснитесь другого провода другим датчиком.Если на аналоговом измерителе указатель смещается влево, поменяйте местами щупы. Когда счетчик показывает правильно, красный зонд подключен к положительному проводу (или положительной клемме аккумулятора). Если на цифровом измерителе появляется знак «-», поменяйте местами щупы, чтобы красный провод был подключен к плюсу.

Упражнение 3 : Определите положительный полюс маленькой батарейки фонарика.

Аналоговый счетчик Цифровой измеритель
Убедитесь, что красный датчик подключен к положительной клемме измерителя. Убедитесь, что красный зонд подключен к положительной клемме измерителя.
Выберите напряжение постоянного тока и диапазон 3 или 10 вольт (или любой другой, какой у вашего измерителя). Выберите DC Volts и диапазон 2 вольт (или любой другой, какой у вашего измерителя).
Подсоедините черный провод к любому концу батареи. На мгновение прикоснитесь красным щупом к другому концу батареи. Подсоедините черный провод к любому концу батареи. Коснитесь красным щупом другим концом аккумулятора
Если счетчик показывает правильно, переходите к следующему шагу.Если указатель сместится влево, поменяйте щупы. То есть подсоедините черный щуп к концу, к которому вы на мгновение прикоснулись красным щупом. Теперь коснитесь первого конца красным щупом. Теперь счетчик должен показывать правильно. Если счетчик показывает правильно (т. Е. Нет знака «-»), переходите к следующему шагу, если появляется знак «-», поменяйте датчики. То есть подключите черный щуп к концу, которого вы только что коснулись красным щупом. Теперь коснитесь первого конца красным щупом. Теперь счетчик должен показывать правильно
К черному щупу подсоединяется отрицательный (-) провод.Другой конец положительный (+). Конец, подключенный к черному щупу, - это отрицательный (-) провод. Другой конец положительный (+).

Практические рекомендации к примечанию

1) Измеритель считывает напряжение между двумя датчиками, но не обязательно полное напряжение в цепи. Это может показаться логичным утверждением, но многие люди оказались в ловушке, не понимая разницы.

2) Для проверки выходного напряжения усилителя HiFi лучше всего использовать аналоговый измеритель.

Упражнение 4 : Неважно, используете ли вы левый или правый канал, но вам нужно использовать положительную и отрицательную клеммы одного канала.

  1. Выберите переменный ток и диапазон 50 вольт на вашем измерителе.
  2. Подключите один щуп к отрицательной клемме динамика.
  3. Подсоедините другой щуп к плюсовой клемме динамика.
  4. Стрелка счетчика должна танцевать вверх и вниз в такт музыке. Насколько далеко продвинется игла, будет зависеть от регулятора громкости.

Это не очень практичный способ измерения выходной мощности, но он дает интересный дисплей. Чтобы правильно измерить выходные возможности вашего усилителя Hi-Fi, вам понадобится другое испытательное оборудование.

Измерение сопротивления на мультиметре

Полезной особенностью мультиметров является их способность измерять сопротивление в цепи. Хотя точное сопротивление в цепи может быть вам бесполезно, часто бывает, что относительное сопротивление полезно. Пример: точное сопротивление утюга для одежды не имеет значения.Однако знание того, что есть некоторое сопротивление (сопротивление нагревательного элемента), говорит вам, что он должен работать. Отсутствие сопротивления указывает на разорванное соединение, которое необходимо исправить.

Лучший известный способ уничтожить ваш измеритель - это попытаться измерить высокое напряжение (например, 220 В переменного тока), все еще находясь в диапазоне сопротивления.
Перед измерением сопротивления убедитесь, что питание отключено и отключено.

Метод настройки мультиметра для измерения сопротивления различается для аналоговых и цифровых измерителей.Поэтому рассмотрим каждую отдельно.

.
Аналоговый мультиметр Мультиметр цифровой
1. Выберите сопротивление. Это часто обозначается символом Ом «Ω». 1. Выберите «Сопротивление». Это часто обозначается символом килоомов кОм.
2. Откалибруйте измеритель. Для этого найдите ручку «Ohm’s Adjust», небольшую ручку, похожую на регулятор громкости.Сожмите металлические наконечники черного и красного щупов вместе так, чтобы они соприкасались друг с другом. Пока они соприкасаются, перемещайте регулятор «Ohm’s Adjust», пока стрелка не совпадет с крайней правой стороной шкалы. Это должно быть «0» по шкале Ом (обычно это верхняя шкала). 2. Цифровые счетчики предварительно откалиброваны, поэтому дальнейшая калибровка не требуется.
3. Поместите щупы поперек измеряемого сопротивления. Для большинства измерений сопротивления не имеет значения, какой зонд куда идет, то есть полярность не учитывается 3.Поместите щупы поперек измеряемого сопротивления. Для большинства измерений сопротивления не имеет значения, какой зонд куда идет, то есть полярность не учитывается
4. Считайте количество Ом на измерителе. Верхняя шкала обычно представляет собой шкалу сопротивления. Предположим, что стрелка указывает на «15». Если диапазон был Ом x 1, то вы измеряете 15 Ом. Если диапазон составляет Ом x 10, то вы измеряете 150 Ом. Аналогично Ом x 100 = 1500 Ом и Ом x 1K = 15000 Ом или 15 кОм. Если стрелка находится близко к левой части шкалы, выберите следующий диапазон.Пример: диапазон составляет Ω x 1. Стрелка указывает на 1200. Измените диапазон на Ω x 10, чтобы стрелка указывала на 120. 4. Считайте количество Ом на измерителе. Отображаемые числа указывают сопротивление в Ом. Цифровые измерители обычно измеряют в килоомах (кОм). Следовательно, если измеритель показывает 1,5, это означает 1,5 кОм или 1500 Ом, а не 1,5 Ом. Обратите внимание на маленькие символы, обозначающие диапазон (если они отображаются). Это особенно важно для счетчиков с автоматическим выбором диапазона. Не обращая внимания на то, что это Ом, кОм или МОм, вы легко можете ошибиться в показании
5.Если сопротивление в проверяемой цепи очень высокое или цепь отсутствует вообще, стрелка не будет двигаться. То есть стрелка остается в левой части шкалы, показывая инфинитив (∞) Ом 5. Если сопротивление в проверяемой цепи очень велико или цепь отсутствует вообще, то прибор попытается сообщить вам об этом. Есть разные способы обозначить это состояние. Некоторые отображают OL, что означает «Открытый контур» или «Перегрузка». Это означает, что сопротивление настолько велико, что считается, что цепь вообще отсутствует или, по крайней мере, выходит за пределы диапазона измерения.Некоторые индикаторы мигают 1.999, чтобы указать на это состояние. Проверьте, что ваш глюкометр делает с обоими отсоединенными проводами.

Некоторые общие термины

Короткое замыкание : Когда в цепи нулевое сопротивление, это называется «коротким замыканием». На всех измерителях это отображается как «0» (ноль Ом) или близкое к нулю.

Разрыв цепи : Когда сопротивление настолько велико, что счетчик не может его зарегистрировать, это называется «разомкнутой» цепью.Обычно это указывает на отсутствие связи между датчиками.

Примечание. При обрыве цепи измеритель иногда может показывать некоторое сопротивление (часто измеряемое в МОмах). Обычно это происходит при прикосновении к зондам руками, и глюкометр фактически измеряет сопротивление вашей кожи.

Практическое применение измерения сопротивления

Как упоминалось ранее, знание точного сопротивления в цепи часто не так важно, как знание того, есть ли цепь вообще, есть ли короткое замыкание или есть разрыв.В качестве примеров попробуйте выполнить следующие упражнения.

Упражнение 5 : Проверьте провод, чтобы определить, неисправен он или нет. Это может быть провод от Hi-Fi, удлинитель питания или микрофонный провод.

  1. Выберите сопротивление и шкалу Ω x 1. Если вы используете аналоговый измеритель, откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
  2. Проверить провод на предмет короткого замыкания. Используя только один конец провода, поместите зонд на каждое соединение. Ваш измеритель должен показывать бесконечное сопротивление, говоря, что между двумя датчиками нет цепи.Если ваш измеритель показывает близкое значение 0 Ом (короткое замыкание), то его необходимо отремонтировать или заменить. Наиболее частые места появления «коротких замыканий» - заглушки на обоих концах.
  3. Проверьте провод на обрыв. Используя оба конца провода, поместите по одному щупу в одну и ту же точку на каждом конце. Ваш измеритель должен показать короткое замыкание (0 Ом). Теперь сделайте то же самое для другого соединения на каждом конце. Если на каком-либо соединении короткое замыкание отсутствует, значит, в проводе нет непрерывной цепи, где она должна быть.Вероятно, это означает, что поводок сломан. Обычный способ исправить это - отрезать 10 см с любого конца провода, убедиться, что провод теперь непрерывен, а затем снова присоединить соединители. Это рекомендуется, поскольку наибольший износ провода происходит в месте его изгиба на выходе из заглушек. Если после замены концов непрерывность по-прежнему отсутствует, то, вероятно, лучше заменить провод.

Примечание. Некоторые неподатливые провода показывают обрыв цепи только после сильного сгибания провода с любого конца.Это говорит о том, что провод оборван, но соединение по-прежнему прерывается. Его также следует обрезать короче и снова соединить.

Упражнение 6 : Проверьте лампочку, исправна ли она. Если фонарик не работает, полезно узнать, разряжены ли батареи, есть ли плохое соединение или перегорела лампочка.

  1. Выберите сопротивление и диапазон Ω x1. Если вы используете аналоговый измеритель, откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
  2. Поместите щуп на каждое соединение на лампочке.Ваш глюкометр должен показать цепь. Часто он показывает, что сопротивление почти равно нулю, это нормально и говорит о хорошей лампочке.

Примечание: сопротивление лампочки значительно увеличивается при включении питания. Это связано с тем, что, как и в случае с большинством сопротивлений, сопротивление увеличивается с температурой.

Если лампочка горит нормально, выберите на измерителе напряжение постоянного тока и убедитесь, что батареи тоже в порядке.

Упражнение 7 : Проверьте, не перегорел ли предохранитель.Если вы думаете, что предохранитель перегорел, лучший способ узнать наверняка - это извлечь предохранитель (при выключенном питании!) И проверить его с помощью мультиметра.

  1. Выберите сопротивление и диапазон Ω x1. Если вы используете аналоговый измеритель, откалибруйте его так, чтобы показание 0 Ом при замыкании зондов вместе.
  2. Поместите щуп на каждый конец предохранителя. Ваш измеритель должен показать короткое замыкание (отсутствие или очень низкое сопротивление). Если сопротивление очень высокое или бесконечно большое, то предохранитель перегорел.

Измерение тока на мультиметре

Большинство мультиметров позволяют измерять небольшие величины постоянного тока.Некоторые измерители также позволяют измерять переменный ток. Хотя здесь объясняется измерение постоянного тока, процедура измерения переменного тока следует аналогичным принципам.

Когда мы измеряем напряжение, мы измеряем разницу в напряжении от одного щупа к другому. То есть мы измеряем напряжение на определенном сопротивлении.

Пример: Здесь у нас есть две батареи на 1,5 В, соединенные последовательно, чтобы дать 3 В на сопротивлении (лампочка). Поместив щупы, как показано, мы можем измерить напряжение (3 вольта) на лампочке.

Чтобы измерить ток в цепи, нам нужно измерить ток, протекающий через сопротивление. Мы видели, что нельзя просто поместить щупы на сопротивление, поскольку это дает нам напряжение, а не ток. Так в чем секрет?

В статье о законе ужасного ома мы узнали, что ток, протекающий по последовательной цепи, одинаков во всей цепи. Следовательно, если мы можем измерить ток, протекающий через любую часть цепи, мы эффективно измеряем ток, протекающий через сопротивление.То есть ток, протекающий через сопротивление, такой же, как ток, протекающий через провод, который такой же, как ток, протекающий через батареи (для использования в нашем примере).

Так как же все это сделать? Мы могли перерезать провод между батареей и лампочкой. Затем подключите по одному щупу к каждому из обрезанных концов, выбрав мультиметр для измерения постоянного тока. Это будет работать, поскольку мы измеряем ток, протекающий через провод (и мультиметр). Поскольку это последовательная цепь, мы также измеряем ток, протекающий через лампочку и батареи.

Однако не всегда целесообразно обрезать провода без необходимости. В нашем примере очевидным местом для разрыва цепи и вставки пробников будет конец одной из батарей. У большинства держателей батарей есть пружина, которая помогает обеспечить хороший контакт. Обычно можно разделить батареи и вставить небольшой кусок картона, чтобы изолировать батареи друг от друга. Затем нужно просто разместить датчик по обе стороны от картона.

Каким бы способом ни была прервана цепь, зонды необходимо вставить именно в этот момент.

Какой зонд где?

При измерении переменного тока не имеет значения, в какую сторону идут красный и черный щупы. На DC это имеет значение. Черный (отрицательный) щуп должен находиться на положительной стороне разрыва. То есть он должен идти со стороны «обрыва», ближайшей к плюсу источника питания (или батарей). Если вы перепутаете это и перевернете провода, счетчик будет читать в обратном направлении. То есть на аналоговых измерителях указатель быстро переместится за левую часть шкалы.Если это произойдет, обычно не происходит необратимых повреждений, просто измените способ установки датчиков. На цифровых счетчиках все, что происходит, это то, что перед числами появляется знак «-», указывающий на отрицательный ток, но значение правильное.

Рекомендации по применению

1. При измерении переменного тока (если в вашем измерителе есть такая возможность) будьте очень осторожны, чтобы не прикасаться к металлическим точкам щупов. Это связано с тем, что чаще всего при измерении переменного тока он находится под опасным (высоким) напряжением.

2. Остерегайтесь ограничений вашего счетчика. Многие измерители позволяют измерять только очень небольшие постоянные токи. Часто максимум 25 мА (мА). Многие счетчики также могут измерять ток 10 ампер. Для этого обычно нужно переставить красный зонд в другое гнездо на измерителе. Часто это только 10 ампер переменного тока, а не постоянного тока. Обязательно внимательно прочтите руководство, чтобы знать, что вы можете и чего не можете делать.

3. Многие цифровые измерители допускают максимум 200 мА. Если этот предел превышен, вероятно, потребуется замена предохранителя в счетчике.Целесообразно иметь под рукой запас запасных предохранителей.

4. Вставив щупы между двумя батареями, можно легко проверить зарядный ток, подаваемый на никель-кадмиевые батареи.

СВОДКА

Во избежание поражения электрическим током при измерении напряжения или тока всегда держите щупы только за пластиковую изоляцию.
НЕ прикасайтесь к металлическим штифтам

При измерении переменного тока не имеет значения, в каком направлении идут щупы.

При измерении постоянного напряжения красный положительный датчик подключается к положительной стороне всего, что проверяется.

При измерении сопротивления убедитесь, что на тестируемое сопротивление не подается питание. Неважно, в какую сторону идут зонды.

При измерении тока необходимо отключить цепь в подходящем месте и вставить щупы последовательно с проверяемой цепью. Черный щуп уходит на положительную сторону разрыва.

Итак, возьмите мультиметр и начните «смотреть» на электричество - но делайте это осторожно!

Как проверить напряжение автомобильного аккумулятора

Мало что расстраивает больше, чем обнаружение того, что ваш автомобиль не заводится из-за разрядки аккумулятора.Механик может измерить напряжение в аккумуляторной батарее, чтобы определить, нуждается ли ее в замене. Есть два способа сделать это.

Испытание напряжения холостого хода

Этот тест автомобильного аккумулятора определяет, насколько полностью заряжен ваш аккумулятор. Этот тест проводится через двенадцать часов после выключения автомобиля, чтобы любой поверхностный заряд мог рассеяться. Это означает более точное чтение. Тест проводится при выключенном двигателе. Тогда ваш механик может использовать мультиметр / вольтметр или специальный тестер батарей.Специальный тестер просто подключается к клеммам аккумулятора, и можно считывать напряжение. С помощью мультиметра прибор настроен на измерение напряжения до 20 вольт. Затем провода подключаются к клеммам аккумулятора, положительный к положительному и отрицательный к отрицательному, чтобы получить напряжение.

Значение 12,65–12,77 вольт означает, что аккумулятор полностью заряжен. 12,45–12,54 вольт означает, что у вас 75% заряда, 12,24–12,29 - 50%, а 11,99–12,06 вольт - 25%. 11.75-11.89 вольт означает, что ваша батарея разряжена.

Испытание электролита гравитационным напряжением

Это метод, используемый для негерметичных свинцово-кислотных аккумуляторов. С помощью этого метода ареометр измеряет напряжение батареи. Удельный вес 1,269 означает, что аккумулятор полностью заряжен. Значение 1,229 указывает на заряд 75%, 1,194 - на 50%, а 1,159 - на 25%. 1.124 означает, что у вас разряженная батарея.

Проверка производительности и грузоподъемности

Этот тип теста автомобильного аккумулятора измеряет способность аккумулятора вырабатывать ток.Перед тем, как вы проведете этот тест, YourMechanic проверит автомобильный аккумулятор, чтобы убедиться, что он заряжен не менее чем на 75%. Затем напряжение аккумулятора измеряется под нагрузкой, аналогичной той, которая требуется для запуска вашего автомобиля. Затем он или она будет использовать специальный тестер нагрузки - это большой резистор с сопротивлением, очень похожим на стартер вашего автомобиля, и измеритель, который показывает выходное напряжение, - чтобы приложить нагрузку, эквивалентную ½ номинальной мощности холодного пуска двигателя. аккумулятор примерно на 15 секунд. Вы должны ожидать значения не ниже 9.1 вольт.

Регулярно проверяйте автомобильный аккумулятор. Проверяйте автомобильный аккумулятор не реже одного раза в год, желательно с наступлением холодов.

Как пользоваться мультиметром

Добавлено в избранное Любимый 59

Измерение напряжения

Для начала измеряем напряжение на батарее AA: Подключите черный щуп к COM , а красный щуп к мАВΩ . Установите мультиметр на «2V» в диапазоне постоянного тока.Практически вся портативная электроника использует постоянный ток, а не переменный ток. Подключите черный щуп к заземлению аккумулятора или к «-», а красный щуп к питанию или к «+». Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, аккумулятор или датчик, подключенный к Arduino), вы хотите установить ручку там, где V имеет прямую линию.Напряжение переменного тока (например, выходящее из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (V с волнистой линией рядом с ним). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показания мультиметра просто отрицательные.Ничего страшного не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на "-" батареи по сравнению с нашим новым нулем? -1,5 В!

Теперь давайте построим простую схему, чтобы продемонстрировать, как измерять напряжение в реальных условиях. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод с питанием от модуля питания SparkFun Breadboard.Для начала давайте удостоверимся, что схема, с которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей цепи.

Измерение напряжения на стержне источника питания.

Установите ручку в положение «20V» в диапазоне постоянного тока (рядом с диапазоном напряжения постоянного тока отображается буква V с прямой линией).Мультиметры обычно не поддерживают автоматический выбор диапазона. Вы должны установить мультиметр на диапазон, который он может измерять. Например, 2V измеряет напряжения от до 2 вольт , а 20V измеряет напряжения от до 20 вольт . Поэтому, если вы измеряете аккумулятор на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите, как экран счетчика изменился, а затем прочитал «1».

С некоторой силой (представьте, что воткнули вилку в кусок жареного мяса) надавите зондами на два открытых куска металла.Один зонд должен контактировать с GND-соединением. Один зонд для подключения VCC или 5 В.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком в анализе схем. Измеряя напряжение в цепи, мы можем увидеть, сколько напряжения требуется каждому компоненту. Давайте сначала измерим всю схему. Измеряя, откуда напряжение поступает на резистор, а затем на землю светодиода, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиодах. Если сейчас это не имеет смысла, не бойтесь. Это позволит вам больше исследовать мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В доступного источника питания 5 В. Это ниже, чем прямое напряжение, указанное в таблице данных, из-за того, что схема имеет только небольшой ток, проходящий через нее, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете настройку напряжения, слишком низкую для напряжения, которое вы пытаетесь измерить? Ничего плохого. Счетчик просто отобразит 1. Это счетчик пытается сказать вам, что он перегружен или находится вне диапазона. Все, что вы пытаетесь прочитать, слишком много для этой конкретной обстановки. Попробуйте установить ручку мультиметра на более высокое значение.

Показание 5 В в этой цепи слишком много для настройки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2,00 до 19,99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Предупреждение! В общем, придерживайтесь цепей постоянного тока (настройки мультиметра с прямыми линиями, а не кривыми линиями).Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасными. Настенная розетка с переменным током или «сетевым напряжением» - это то, что может вас здорово вывести из строя. ОЧЕНЬ бережно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле, нам нужно измерить переменный ток только тогда, когда у нас есть розетка, которая ведет себя странно (действительно ли она на 110 В?), Или если мы пытаемся управлять нагревателем (например, горячей плитой). Не торопитесь и дважды проверьте все, прежде чем проверять цепь переменного тока.

← Предыдущая страница
Типы датчиков

Как проверить автомобильный аккумулятор с помощью мультиметра - Лучшие обзоры мультиметра

Проверьте автомобильный аккумулятор мультиметром.

Вы можете не осознавать, но проверка автомобильного аккумулятора напряжение важно для обеспечения оптимальной работы автомобиля. В то время как многие механики могут использовать другие уникальные способы проверки нормального заряда автомобильного аккумулятора 12.6 вольт, использование мультиметра имеет приоритет .

Плохая батарея может не позволить вашему автомобилю работать, так как это может быть причиной того, что на приборной панели горит индикатор «Проверьте двигатель», батарея кажется разряженной, а двигатель звенит медленно или иногда может не звенеть совсем.

Когда аккумулятор автомобиля выходит из строя, вставка ключа и его неправильное включение приводит к , когда на приборной панели загорается индикатор аккумулятора . Когда автомобиль включен, индикатор батареи на приборной панели должен погаснуть.

Что такое мультиметр?

Мультиметр - это один из специальных инструментов в автомобильной промышленности, способный измерять ток до 20 вольт. Он выполнен в виде чего-то, напоминающего сканер OBD, с мерными весами, занимающими большую часть его экрана.

Мультиметр имеет два выходящих из него съемных кабеля с наконечниками, обозначенными соответственно отрицательным и положительным.

Кроме того, на мультиметре вы увидите ручку регулировки включения и выключения для облегчения включения и выключения, а также установки различных показаний на шкале напряжения и их сброса.

Мультиметры - это технические инструменты , которые необходимо использовать с осторожностью, чтобы получить правильные измерения напряжения и сопротивления. Однако его использование всегда было самой большой головной болью для большинства автомобилистов.

Если вы хотите проверить автомобильный аккумулятор с помощью мультиметра, важны некоторые вещи.

Проверка автомобильного аккумулятора на напряжение

Мы потратили время на то, чтобы посмотреть, как часть этих двух процессов может помочь вам в том испытании, через которое вы, возможно, проходите.Вот как проверить автомобильный аккумулятор на напряжение или сопротивление с помощью мультиметра;

Получите свой миллиметр - есть несколько марок мультиметров, созданных с учетом пожеланий пользователей. Вот почему вы, вероятно, увидите на рынке разнообразные дизайны и цвета.

Выключите двигатель автомобиля , чтобы избежать поражения электрическим током, поскольку это обычно вероятно, если автомобиль все еще работает.

Закрепите кабели мультиметра отрицательным (черным) проводом на слоте с маркировкой COM и положительным, красным кабелем на участке VΩmA.

Проверьте целостность цепи, подключив положительный вывод к отрицательному, дайте кончикам соприкоснуться. Когда есть непрерывность, вы, вероятно, услышите звуковой сигнал с сигналом непрерывности и показанием нуля на экране. Стоит отметить, что когда показания остаются на уровне 1 и не падают до нуля или отображается знак OL, а звуковой сигнал обрыва не раздается, это может означать, что кабели или мультиметр неисправны. Некоторые мультиметры могут иметь специальные режимы проверки целостности, которые будут отображаться.

Обычно они просты в использовании, несмотря на то, что тестирование батареи с помощью гаджета не так сильно зависит от настроек.

Включите мультиметр и установите шкалы, так как батарея постоянного тока, установите мультиметр на постоянный ток.
Сконфигурируйте диапазон считывания, если напряжение или сопротивление вы можете иметь, если ваш мультиметр не настроен на автоматический диапазон.

В нашем случае установите его на 12,6 В или ниже, чтобы получить правильное значение напряжения.

Присоедините положительную клемму к положительному выводу автомобильного аккумулятора , а отрицательную клемму мультиметра - к отрицательной клемме автомобильного аккумулятора.

Желаемые показания автомобильного аккумулятора будут отображаться на экране мультиметра в вольтах, в данном случае 12,6 вольт.

Получение правильных показаний не означает, что ваша батарея в порядке, включите зажигание и включите автомобиль, , если он выбирает, и не опускается ниже 10 , это означает, что генератор заряжает аккумулятор.

Если при проворачивании сердечника напряжение падает ниже 10 или стандартные 7,5 Вольт , аккумулятор неисправен и требует замены.

Если тестирование не решит проблему, возможно, вам придется осмотреть клеммы, чтобы проверить наличие каких-либо признаков коррозии. В случае появления коррозии потрите наждачной бумагой, чтобы снять корродированную крышку, чтобы проверить, не будет ли сейчас раскрываться батарея.

Заключение

Другие проблемы могут быть связаны с вашим автомобильным аккумулятором, что может потребовать посещения ближайшего магазина автомобильных запчастей для нового аккумулятора, если вы обнаружите, что он плохой.

Сделайте правильный выбор , поскольку автомобильный аккумулятор и даже другие автомобильные приборы обычно не заставляют их работать от переменного тока, что сопряжено с большим риском.

Тем не менее, желательно, чтобы во время процесса тестирования пользователь все еще носил защитную одежду, чтобы предотвратить любые несчастные случаи, возникающие в результате поражения электрическим током, которое неизбежно при воздействии электрического тока, это так просто.

Гостевой пост Тима Миллера.

Автомобильные аккумуляторные батареи и испытание под нагрузкой

Аккумулятор вашего автомобиля не очень требователен, и чаще всего о нем думают только тогда, когда он выходит из строя. Но даже небольшой уход и обслуживание помогут убедиться, что он не подведет вас, когда вы больше всего в этом нуждаетесь.

Техническое обслуживание требуется круглый год. Отсутствие ухода за батареями и ухода за ними в сочетании с холодной погодой позволяет выявить пограничные батареи, которые были в порядке летом. Вам нужно поймать разряженную батарею, прежде чем она подведет вас, что обычно бывает в один из самых холодных дней в году.Однако, если вы думаете о своей батарее только раз в год, осень будет хорошим временем, чтобы выйти на улицу и присмотреть за батареей.

Тестирование и обслуживание аккумулятора довольно просты и требуют всего нескольких основных инструментов.

Важное примечание по безопасности

Прежде чем что-либо делать с аккумулятором, необходимо надеть защитные очки и не допускать попадания открытого огня рядом с аккумулятором. Сюда входят сигареты и другие курительные изделия. Аккумуляторы выделяют водород, который легко воспламеняется.Батареи содержат серную кислоту, поэтому рекомендуется использовать латексные перчатки, чтобы кислота из батареи не обожгла руки.

Инструменты

Если у вас негерметичный аккумулятор, настоятельно рекомендуется использовать качественный ареометр с температурной компенсацией. Есть два основных типа ареометров: плавающий шар и манометр. Тип шкалы, как правило, намного легче читать и не требует расшифровки цветных шариков. Аккумуляторные ареометры можно приобрести в магазине автозапчастей или аккумуляторных батарей.

Чтобы проверить герметичную батарею или устранить неполадки в зарядной или электрической системе, вам понадобится цифровой вольтметр с точностью 0,5% (или выше). Цифровой вольтметр можно купить в магазине электроники. Аналоговые (игольчатые) вольтметры недостаточно точны для измерения разницы в милливольтах состояния заряда батареи или измерения выходной мощности системы зарядки. Тестер нагрузки аккумулятора не является обязательным.

Осмотрите аккумулятор

Ищите очевидные проблемы, такие как ослабленный или обрыв ремня генератора, низкий уровень электролита, грязная или влажная верхняя часть аккумулятора, ржавые или вздутые кабели, корродированные контактные поверхности клемм или клеммы аккумулятора, ослабленные прижимные зажимы, ослабленные клеммы кабеля или протечка. или поврежденный аккумуляторный отсек.При необходимости отремонтируйте или замените такие элементы. Для доливки жидкости в аккумуляторной батарее следует использовать дистиллированную воду.

Зарядите аккумулятор

Зарядите аккумулятор до 100% заряда. Если негерметичная батарея имеет разницу в 0,030 (иногда выражается как 30 «точек») или более в показаниях удельного веса между самым низким и самым высоким элементом, то вам следует выровнять батарею, используя процедуры производителя батареи.

Удаление поверхностного заряда

Если поверхностный заряд не удалить, слабый аккумулятор будет выглядеть хорошим, а хороший - плохим.Устраните поверхностный заряд, оставив батарею от четырех до двенадцати часов в теплой комнате.

Измерьте уровень заряда

Чтобы определить уровень заряда батареи при температуре электролита 80 F (26,7 C), используйте следующую таблицу. В таблице предполагается, что среднее значение удельного веса ячейки 1,265 и напряжение холостого хода 12,65 В постоянного тока для полностью заряженной влажной свинцово-кислотной батареи.

Если температура электролита не 80 F (26.7 C), используйте таблицу температурной компенсации для корректировки показаний напряжения холостого хода или удельного веса.

Значения удельного веса или напряжения холостого хода для батареи при 100-процентном уровне заряда будут зависеть от химического состава пластины, поэтому проверьте спецификации производителя для полностью заряженной батареи.

Таблица температурной компенсации

Напряжение холостого хода Приблизительное состояние заряда при 80 F (26.7 C) Ареометр для измерения среднего удельного веса ячейки Температура замерзания электролита
12,65 100% 1,265 -77 F (-67 C)
12,45 75% 1,225 -35 F (-37 C)
12,24 50% 1,190 -10 F (-23 C)
12,06 25% 1,155 15 F (-9 C)
11.89 или меньше РАЗРЯЖЕН 1,120 или меньше 20 ° F (-7 ° C)

Для негерметичных батарей проверьте удельный вес в каждой ячейке с помощью ареометра и средние показания ячеек. Для герметичных батарей измерьте напряжение холостого хода на клеммах батареи с помощью цифрового вольтметра. Только так можно определить заряд. Некоторые батареи имеют встроенный ареометр Magic Eye, который измеряет уровень заряда только одной из шести ячеек.Если встроенный индикатор прозрачный, светло-желтый или красный, значит, в аккумуляторе низкий уровень электролита, и, если он не герметичен, его следует повторно зарядить и перезарядить, прежде чем продолжить.

Если запломбирован, аккумулятор неисправен и его следует заменить. Если уровень заряда НИЖЕ 75 процентов с помощью теста удельного веса или напряжения или встроенный ареометр показывает «плохой» (обычно темный или белый), то аккумулятор необходимо зарядить ПЕРЕД продолжением. Вы должны заменить батарею, если возникает одно или несколько из следующих условий:

  1. Если есть.050 (иногда выражается как 50 «точек») или более разница в показаниях удельного веса между самой высокой и самой низкой ячейкой, у вас слабая или мертвая ячейка (я). Используя процедуру, рекомендованную производителем батареи, применение выравнивающего заряда может исправить это состояние.
  2. Если аккумулятор не заряжается до уровня заряда 75 или более процентов или если встроенный ареометр по-прежнему не показывает «хорошо» (обычно зеленый или синий, что указывает на 65-процентный уровень заряда или лучше).
  3. Если цифровой вольтметр показывает 0 вольт, ячейка открыта.
  4. Если цифровой вольтметр показывает от 10,45 до 10,65 вольт, вероятно, произошло короткое замыкание элемента. Закороченная ячейка вызывается соприкосновением пластин, накоплением осадка («грязи») или «образованием деревьев» между пластинами.

Нагрузочный тест батареи

Если уровень заряда аккумулятора составляет 75 процентов или выше или есть "хороший" показания встроенного ареометра, вы можете проверить аккумулятор автомобиля под нагрузкой одним из следующих способов:

  1. С помощью тестера нагрузки аккумулятора приложите нагрузку, равную половине номинального значения CCA аккумулятора, в течение 15 секунд.(Рекомендуемый метод).
  2. С помощью тестера нагрузки аккумуляторной батареи приложите нагрузку, равную половине спецификации CCA транспортного средства, в течение 15 секунд.
  3. Выключите зажигание и включите двигатель стартером на 15 секунд.

Во время теста под нагрузкой напряжение на исправной батарее НЕ упадет ниже указанного в следующей таблице напряжения для электролита при указанных температурах:

Нагрузочное испытание

Температура электролита F Температура электролита C Минимальное напряжение под нагрузкой
100 ° 37.8 ° 9,9
90 ° 32,2 ° 9,8
80 ° 26,7 ° 9,7
70 ° 21,1 ° 9,6
60 ° 15,6 ° 9,5
50 ° 10,0 ° 9,4
40 ° 4,4 ° 9,3
30 ° -1,1 ° 9.1
20 ° -6,7 ° 8,9
10 ° -12,2 ° 8,7
0 ° -17,8 ° 8,5

Если батарея полностью заряжена или имеет «хороший» встроенный ареометр, то вы можете проверить емкость батареи глубокого цикла, приложив известную нагрузку и измерив время, необходимое для разряда батареи, пока не будет достигнуто напряжение 10,5 вольт. Обычно используется такая скорость разряда, при которой батарея разряжается за 20 часов.

Например, если у вас аккумулятор с номиналом 80 ампер-час, то средняя нагрузка в четыре ампера разрядит аккумулятор примерно за 20 часов. Некоторым новым батареям может потребоваться до 50 циклов зарядки / разрядки "предварительной подготовки", прежде чем они достигнут своей номинальной емкости. В зависимости от области применения полностью заряженные батареи с 80% или менее доступной исходной номинальной емкости считаются плохими.

Bounce Back Проверить аккумулятор

Если аккумулятор не прошел нагрузочный тест, снимите нагрузку, подождите десять минут и измерьте уровень заряда.Если аккумулятор возвращается до уровня заряда менее 75 процентов (удельный вес 1,225 или 12,45 В постоянного тока), зарядите аккумулятор и повторите испытание под нагрузкой. Если аккумулятор не проходит нагрузочный тест во второй раз или возвращается к уровню заряда менее 75 процентов, замените аккумулятор, так как он не имеет необходимой емкости CCA.

Зарядите аккумулятор

Если аккумулятор проходит испытание под нагрузкой, необходимо как можно скорее зарядить его, чтобы предотвратить сульфатирование свинца и восстановить его максимальную производительность.

Смотри: Как проверить ток автомобильного аккумулятора

Как проверить автомобильный аккумулятор с помощью мультиметра

Лучший способ проверить напряжение автомобильного аккумулятора - использовать мультиметр. Мультиметр - это портативное устройство, которое измеряет электрическое напряжение и ток в амперах. Они также смогут измерить сопротивление и несколько других значений.

Хотя химия и причины разряда батареи звучат сложно, к счастью, проверка состояния батареи - нет.

| Чтобы проверить аккумулятор автомобиля с помощью мультиметра, выполните следующие действия.

1 - Перед проверкой автомобильный аккумулятор должен отдохнуть не менее 1 часа после того, как он был запущен. Желательно оставить его на ночь. Это позволит вам проверить «напряжение покоя» для получения точных результатов.

2 - Получите доступ к батарее и обнажите клеммы батареи. На некоторых моделях аккумулятор имеет крышку, которую необходимо снять.

3 - Мультиметры имеют красный (положительный) и черный (отрицательный) провода. Некоторые мультиметры, используемые для других испытаний, могут иметь зажимы в виде дракона или аллигатора. Для проверки автомобильного аккумулятора лучше всего подходят провода с точечным наконечником.

4 - Настройка мультиметра для проверки автомобильного аккумулятора составляет 20 вольт постоянного тока. Установите шкалу на измерителе на 20 вольт постоянного тока. Это позволит проводить точные измерения в диапазоне 0-20 В постоянного тока, что более чем достаточно для определения емкости батарей в этом диапазоне.

5 - С помощью красного щупа коснитесь концом щупа положительной клеммы аккумулятора. Этот терминал обычно красный и отмечен знаком +.

6 - Используйте черный щуп, чтобы прикоснуться концом щупа к отрицательной клемме. Этот терминал обычно черный и отмечен знаком -.

7 - Попросите кого-нибудь включить фары, чтобы система немного нагружалась.

8 - Если батарея в состоянии покоя показывает 12.6V, аккумулятор полностью заряжен.

9 - Значение 12,3 В означает, что аккумулятор заряжен только на 75%.

10 - Если показание низкое, следует зарядить аккумулятор и повторить тест.

| Напряжение тестирования автомобильного аккумулятора

В следующей таблице представлены нормальные напряжения автомобильного аккумулятора на разных этапах работы. Прочтите наше полное руководство по напряжению автомобильного аккумулятора.

Если при последующих тестах вы получите низкие показания, это может означать, что аккумулятор недостаточно заряжен или срок службы аккумулятора подошел к концу и его необходимо заменить.

Перед заменой всегда стоит проверять, достаточно ли заряжается аккумулятор, в противном случае проблема может остаться после замены аккумулятора.

| Тестирование с помощью монитора автомобильного аккумулятора

Монитор автомобильного аккумулятора можно использовать так же, как мультиметр для проверки автомобильного аккумулятора, но они остаются постоянно подключенными к аккумулятору или электросистеме автомобиля.
В зависимости от модели они предоставляют пользователю возможность считывать напряжение в реальном времени с помощью набора светодиодов, на цифровом дисплее или в более продвинутых версиях через Bluetooth прямо на ваш смартфон.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
