Ручной измерительный инструмент всех видов: слесарный, строительный

Ручной измерительный инструмент используется преимущественно для строительных работ. Он позволяет добиться высокой точности расположения поверхностей. В нашем каталоге представлен большой ассортимент строительного измерительного инструмента различного класса точности: от самого грубого (строительные уровни) до самого точного (микрометры).

Виды ручного измерительного инструмента

  • Строительный уровень – предназначен для выявления отклонений вертикальных и горизонтальных конструкций, используется при строительстве, монтаже, ремонте, сборке мебели. Принцип работы с ним заключается в выравнивании по уровню жидкости в колбах, расположенных внутри линейки (пузырьковый коробчатый уровень) или закрепленных на концах соединительного шланга (гидроуровень).
  • Линейка – простейшее приспособление для нанесения разметки при раскрое заготовок из дерева, металла, пластика. Как правило, имеет шкалу от 15 до 100 см с ценой делений в 1 мм, от длины линейки зависит то, с какими по величине деталями можно работать. Также она пригодится при построении чертежей.
  • Рулетка – используется для измерения расстояний между объектами, при разметке и отмеривании длин досок, полотен обоев, профилей. Имеет гибкое измерительное полотно, которое сматывается в небольшой корпус, при этом длина мерной ленты может быть от 1 до 50 метров, что позволяет выбрать подходящее приспособление для разного рода работ.
  • Микрометр – это ручной измерительный инструмент для точной проверки наружных размеров заготовок, проводов и небольших деталей. Он состоит из D-образной скобы, в которой закреплена неподвижная пятка и подвижный винт. Между ними помещают деталь, вращением винта зажимают ее и по шкале определяют ее толщину с точностью до 0,01 или 0,001 мм.

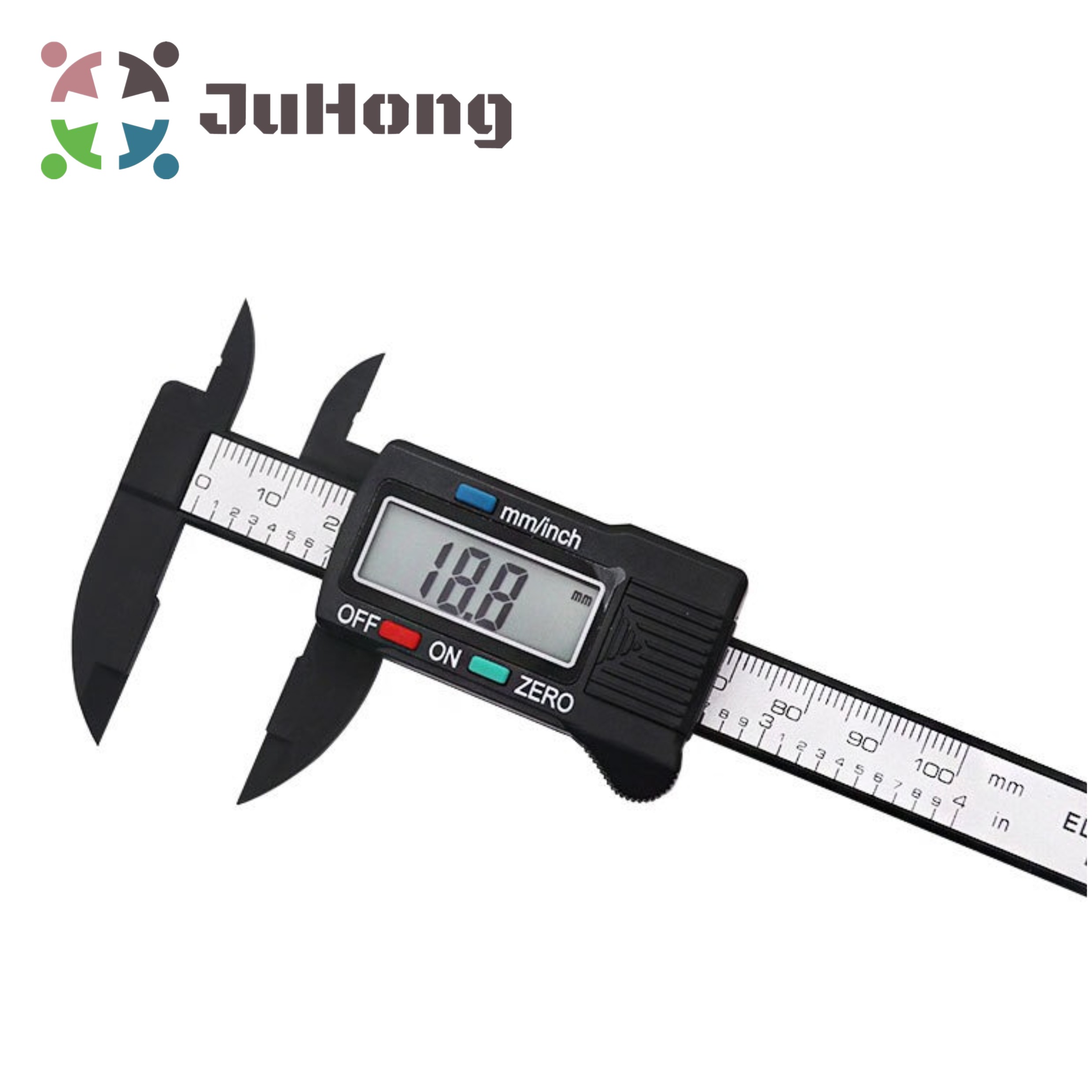

  • Штангенциркуль – применяется для определения внешних и внутренних размеров деталей, имеет подвижные губки и шкалу делений с шагом измерений в 0,1 или 0,05 мм.

В нашем интернет-магазине вы можете купить ручной измерительный инструмент ведущих производителей: ADA, Bahco, Bosch, FIT, MATRIX и других. Оформить заказ можно через сайт или по телефону (звонок бесплатный).

Измерительный инструмент по выгодной стоимости - оптовые цены на Измерительный инструмент в Москве

Специальные приспособления, которые позволяют определять геометрические параметры деталей – это измерительные приборы и инструменты . Ни одно современное машиностроительное, металлургическое, деревообрабатывающее производство невозможно представить без измерительных приборов и инструментов . Они необходимы для ремонтов, при строительных работах. КИП гарантируют качество продукции, выпускаемой предприятием.



Разновидности контрольно-измерительных приборов и инструментов



Производители предлагают разные типы:



  • ручные;
  • универсальные;
  • цифровые и другие.



Обработка металлов невозможна без использования слесарных инструментов для измерений. Вытачивание деталей, сборка узлов требуют высокой точности исполнения. Выполнение некоторых видов работ не допускают погрешности, превышающей тысячные доли миллиметра. Мерительные инструменты и устройства позволяют изготавливать детали, размеры которых соответствуют параметрам по чертежу. Поверочный - позволяет определить соответствие полученных размеров с размерами образца.



Слесарные - различают по следующим характеристикам:



  1. Конструкция:



  • простые - линейки, угольники;
  • сложные. Например, мерительные головки для определения колебания детали.



  1. Принцип работы:



  • ручные. Это - линейки, рулетки, штангенциркули. Штангенинструменты применяют для определения наружных или внутренних размеров, измеряют диаметр отверстий, пазы, выступы.
  • механические. К ним относятся микрометры, лазерные уровни. Их применяют, когда нужно произвести измерения с высокой точностью.



  1. Материал:



  • дерево;
  • пластик;
  • металл.
  • сочетание материалов.



Ручной измерительный инструмент



Кроме базового набора слесарных принадлежностей , слесарю при работе нужны контрольно- измерительные:



  1. Масштабная линейка. Измеряет наружные или внутренние линейные размеры.
  2. Рулетка. Ее применяют, если надо измерить длину, ширину или высоту. Представляет собой ленту с делениями (из стали или пластика). Она наматывается на цилиндр. Он заключен в пластиковый или металлический корпус. После замера лента возвращается за счет пружины;
  3. Отвес
    . Проверяет правильность установки плоскости в вертикальном положении;
  4. Угольник. Он нужен для проверки перпендикулярности;
  5. Штангенциркуль. Измеряет длины снаружи или внутри;
  6. Уровень. Определяет положение относительно горизонтальной или вертикальной поверхности;
  7. Микрометр. Определяет линейные длины с большой точностью. Его используют для измерений на чисто обработанных поверхностях.

Ручные измерители, в своем большинстве, универсальные. Их применяют в строительстве, в столярном деле.





С использованием контрольно-измерительных приборов определяют:



  • -размеры изделия;
  • -геометрическую форму;
  • -угол наклона и другие параметры.

Особенности приборов



Устройство характеризуется:



  1. Диапазоном измерения;
  2. Ценой деления;
  3. Классом точности.



Высокоточные изготавливаются по ГОСТам. В стандартах строго регламентируются:



  • -типы и формы изделий;
  • -виды шкал и цена деления;
  • -допустимая погрешность измерения;
  • -габариты устройства ;
  • -материал, вид покрытия;
  • -правила поверки, эксплуатации, хранения, транспортировки.



Могут выпускаться по техническим условиям, принятым на предприятии-производителе. Необходимой процедурой, подтверждающей соответствие КИП метрологическим требованиям, является поверка. Инструмент , прошедший поверку, имеет специальную отметку.



В быту мы тоже не обходимся без измерительных устройств . Пользуемся термометрами, линейкой, рулеткой, тестером, измерителем влажности и другими устройствами .



Где купить контрольно-измерительный инструмент



Наш интернет-магазин поможет приобрести качественные товары в Москве:



  • -микрометры;
  • -глубиномеры;
  • -нутромеры;
  • -штангенинструменты;
  • -лазерное оборудование;
  • -проверочные призмы, кубы;
  • -угольники;
  • -узкоспециализированные модификации.



Весь инструмент соответствует требованиям ГОСТ и ТУ, что подтверждается необходимыми документами и сертификатами, изготовлен их высококачественных материалов, точный и долговечный.

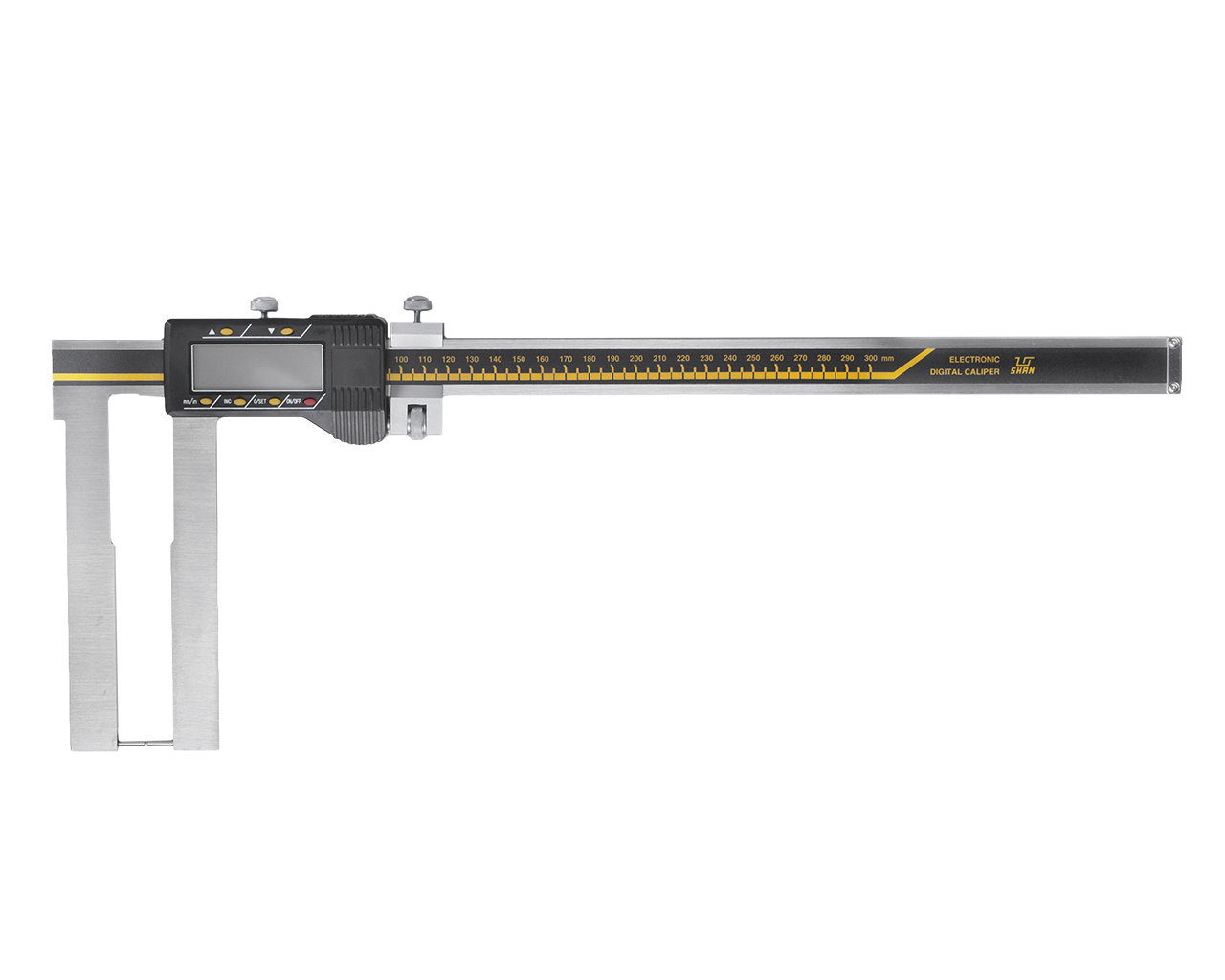

Цифровые штангенциркули, микрометры, нутромеры, угломеры, цифровые индикаторы, приборы для измерения внутренних и внешних размеров, пазов, отверстий, стенок труб

В данном разделе представлен измерительный инструмент, использование которого необходимо как в процессе металлообработки для снятия промежуточных результатов, так и по её окончанию — для проверки конечного или тестового результата.

Ручные измерительные инструменты:

  • Штангенинструмент — инструмент для измерения размеров. Отличаются высокой износостойкостью и выполнены из материалов, не подвергающихся коррозии.
  • Микрометры, нутрометры и др. — инструмент для измерения в области малых размеров. Погрешность предлагаемых нами инструментов ±2 микрона.
  • Оборудование для обработки данных — оборудование для работ с данными, получаемыми с измерительного инструмента Mitutoyo.
  • Индикаторы, толщинометры и др. — цифровое и аналоговое оборудование для отображения данных с измерительного инструмента и инструмент с таким оборудованием.
  • Стойки, штативы и др. — оборудование для фиксации измерительного инструмента, а также фиксированные шкалы для измерения углов, расстояний и пр.
  • Поверочные приборы и эталоны — оборудование для калибровки и проверки, как измерительных приборов, так и самих результатов обработки.
  • Концевые меры длины — эталоны длины, выполненные в форме параллелепипеда или круглого цилиндра с нормируемыми размерами.
  • Датчики линейных перемещений и пр. — микрометры с лазерным сканированием, блоки индикации и принадлежности к ним.

Автоматические измерительные инструменты, взаимодействующие непосредственно с металлорежущим оборудованием:

  • Цифровые системы измерения длины — шкальные устройства и линейные шкалы, в том числе для работы в агрессивной среде.
  • Испытательное оборудование — приборы для определения твёрдости материалов.
  • Системы датчиков — блоки индикации и принадлежности к ним.
  • Оптические системы — лупы, микроскопы и измерительные проекты разных типов.
  • Приборы для измерения формы — измерительные приборы для измерения шероховатости, контура и формы поверхности (профилометры, контурографы, кругломеры).
  • Видео-измерительные примеры — бесконтактные измерительные системы и программное обеспечение для них.
  • Координатно-измерительные машины — высокозащищённые, высокоточные и высокоскоростные приборы для измерения.

Системы настройки инструментов Pinzbohr служат для измерения и настройки инструментов перед началом работ. Вот что пишет о своих продуктах сам производитель:

  • ADI — независимый дизайн и практическая функциональная направленность превращают ADI в почти непревзойдённый блок предварительной настройки со встроенной оптикой. 20-кратное увеличение позволяет измерять геометрические характеристики резания легко и удобно. Проверка без контакта с инструментом позволяет измерять инструмент без какого бы то ни было повреждения его режущих кромок. Точная и быстрая настройка обеспечивается маховиками с точными настройками по осям Z и X. Благодаря надёжной измерительной системе Mitutoyo и точно настраиваемому инструменту рентабельность ADI практически уникальна.

  • BWT — блок настройки BWT Compact является выдающимся благодаря своей простоте в обращении. Практически ориентированная функциональная гарантирует быстрое и точное измерение инструментов. Технические детали, а также двунаправленный переключатель, работа с маховиками и точная настройка в обеих осях экономят драгоценное время во время предварительной настройки.
    BWT Compact предлагает отличную экономическую эффективность, благодаря своему независимому дизайну.

  • TPR — семейство предустановочных инструментов TPR предназначено для экстремальных условий эксплуатации. Их прочность была доказана на семинарах, проводимых во всём мире в течение 15 лет. Продажа нескольких тысяч единиц сделала его незаменимой классикой в области предварительной настройки. Этот автономный инструмент, питаемый от батареи, может быть легко перемещён, благодаря транспортировочным ручкам. Два цифровых дисплея позволят одновременно считывать информацию по осям. Постоянная точность измерения обеспечивается постоянной силой измерения. Использование этого прибора является исключительно простым, обучение не требуется.

Измерительный инструмент





Поговорку «Семь раз отмерь - один раз отрежь», наверное, вспоминают чаще других. И вместе с ней из глубин памяти всплывает деревянная линейка, ножницы, испорченный лист бумаги и детское горе. А вот у тех, кто занимается составлением коммерческих предложений и монтажом, эта пословица ассоциируется с упущенной прибылью и испорченными материалами. Как избавиться от неприятных ассоциаций? Выход один - в правильном использовании надлежащим образом подобранного измерительного инструмента.

В этом материале мы рассмотрим измерительные инструменты и приборы, как классические, так и новомодные. Новые технологии помогают проводить измерения не только точнее, но и быстрее. В качестве примера таких технологий можно привести электронные шкалы, лазерные указатели, ультразвуковые измерители расстояния. Так, использование электронных шкал вместо механических позволяет существенно расширить набор функций измерительного инструмента за счет встроенных вычислительных возможностей и избавиться от необходимости применения калькулятора. Среди самых важных функций - измерения относительно заданной базы, усреднение результата, вычисление площадей и объемов.

Чаще всего приходится проводить линейные измерения объектов. Классическими инструментами для таких измерений являются рулетка, линейка, штангенциркуль, микрометр и калибр.

Микрометр и штангенциркуль в области монтажа и обслуживания телекоммуникаций применяются редко. Микрометр может использоваться для измерения сечений проводников, а штангенциркуль - для разметки во время слесарных работ (например, при изготовлении крепежных и монтажных отверстий). Изменились эти инструменты не сильно, но возможность цифрового отсчета появилась и у них. Столь же редко, в основном для определения зазоров при ремонте оргтехники, применяются плоские калибры.

Наибольшей популярностью при измерении протяженных объектов и разметке помещений пользуется рулетка. Пожалуй, она является наиболее часто используемым измерительным инструментом. Приобретая рулетку, первое, на что следует обратить внимание, - это качество полотна. У хороших рулеток полотно изготовлено из гибкой стальной ленты (чем она шире, тем лучше), но за счет поперечного профиля его можно даже на весу выдвинуть из корпуса рулетки и использовать для измерений прямой отрезок длиной до трех метров. Упор в нулевой отметке полотна должен двигаться для обеспечения правильного измерения охватываемого и охватывающего размеров. С целью максимального удобства определения внутренних размеров корпус рулетки обычно делают калиброванным, а результат получают, сложив отсчет по выдвинутому полотну с длиной корпуса.

Если измерения выполняются в основном в вертикальной плоскости, то удобнее применять измерительную штангу (телескопическую линейку). Штанга имеет губки для измерения охватываемого и охватывающего размеров, а также встроенный уровень для вертикального позиционирования.

Для измерения больших длин на поверхности пола или грунта применяется мерное колесо. С его помощью, например, очень удобно измерять протяженность кабельных трасс на улице или размечать место до повреждения кабеля по данным измерений рефлектометра.

Еще один, к сожалению, незаслуженно забытый инструмент может очень помочь при наличии выполненных в масштабе строительных чертежей или планов объекта. Какую бы причудливую конфигурацию ни имела трасса кабельной линии, ее длину, если она обозначена на чертежах, всегда можно измерить с помощью курвиметра. А значит, курвиметр пригодится при оценке стоимости монтажа кабельных систем по плану помещения.

Другое дело, если плана нет, а заказчик хочет, чтобы, окинув взглядом его офис, переполненный людьми и загроможденный мебелью, вы немедленно ответили на вопрос о стоимости предполагаемых монтажных работ, и как можно точнее. В такой ситуации всегда существует риск: если назвать небольшую цифру, то потом увеличить цену будет сложно, если же назвать завышенную сумму, то заказчик может уйти к конкурентам. Проблема решается с помощью ультразвукового или инфракрасного термометра. Эти приборы позволяют за пару минут получить значения всех трех измерений помещения и, если нужно, вычислить его площадь и объем. Измеритель достаточно приставить к стене, направить его в сторону другой стены и нажать на кнопку - и вы узнаете расстояние между ними.

Однако использование измерителей требует определенных навыков и внимательности: в случае сложной формы помещения или наличия в нем колонн можно легко ошибиться. Во избежание ошибки предпочтительнее использовать измерители с лазерным указателем. Чтобы снизить риск ошибки, измерения следует повторить несколько раз в разных точках. Полную же гарантию точного отсчета дает применение прибора с мишенью, устанавливаемой напротив измерителя. Поскольку мишень опознается прибором, то ошибки быть не может. Но и у этого устройства имеется недостаток - для выполнения измерений требуется участие двух человек.

Несколько иной набор инструментов необходим при разметке помещения во время монтажа кабельных каналов. К уже упомянутым рулетке и штанге следует добавить уровень, красящую нить для отбивки трассы, лазерный маяк (если у вас есть на него средства) и детектор неоднородностей.

Хорошо известный пузырьковый уровень тоже не отстает от общей тенденции. Очень удобны модели со встроенным лазерным указателем - они позволяют без труда разметить вертикальную или горизонтальную линию, углы по 45°. Полученную таким способом или посредством измерений линию наносят на размечаемую поверхность маркером или с помощью красящей нити. Последний способ (отбивка) гораздо удобнее, так как он позволяет нанести ровную линию за несколько секунд - нить фиксируется по краям, натягивается и отпускается.

Лазерный маяк еще более упрощает работу - он устанавливается на одной из стен или на треноге посреди комнаты и выравнивается в горизонтальной плоскости. Причем выравнивание может выполняться вручную или автоматически. С помощью проходящего через развертывающее устройство лазерного луча маяк может рисовать горизонтали и вертикали по всему периметру комнаты.

После разметки трассу для монтажа кабельных каналов необходимо проверить с помощью детекторов на предмет наличия силовой проводки, арматуры или других неоднородностей в местах, выбранных для сверления крепежных отверстий, и оценить глубину их залегания. Применяемые для этих целей приборы позволяют также выявить места расположения элементов каркаса в стенах из гипсокартона.

Иногда при обслуживании телекоммуникационных систем инженерам требуется измерить температуру. Во-первых, это бывает необходимо для поиска вышедших из строя компонентов, во-вторых, - для определения температурных режимов оборудования. Последняя возможность оказывается полезна для проверки качества принудительной вентиляции в шкафах с телекоммуникационным оборудованием. После установки оборудования замеры необходимо произвести в нескольких точках на верхних крышках всех устройств.

Измерение температуры может проводиться контактным (с установкой датчика на измеряемую поверхность) и бесконтактным (посредством измерения интенсивности инфракрасного излучения) способами. При бесконтактном измерении температуры предназначенные для этого приборы могут выдавать численное значение (ИК-термометры) или показывать тепловую картину (тепловизоры).

Бесконтактное измерение температуры используется также электриками для оценки качества контакта на шинах находящихся под напряжением силовых щитов. Чем хуже контакт, тем выше его сопротивление, тем больше падение напряжения, тем сильнее он греется. Знание тепловой картины распределительного щита позволяет немедленно установить места, где плохо закреплен ввод или применяется провод не того сечения.

Для оценки качества работы систем охлаждения оборудования, вентиляции и кондиционирования требуется не только термометр, но и измеритель скорости воздушного потока (анемометр). Иногда они имеют встроенную функцию измерения температуры воздушного потока.

Кроме рассмотренных выше существует широкая гамма редко используемых приборов для измерения других, не менее важных для оценки качества среды обитания человека и функционирования оборудования параметров (влажности, освещенности, уровня шума и т. п.).

Измерительные инструменты: назначение, контроль, виды, ремонт

Устройства, предназначенные для определения геометрических параметров деталей, называют измерительным инструментом. К таким устройствам относят:

Виды измерительных инструментов
  • штангенциркули;
  • глубиномеры;
  • отвесы, уровни;
  • линейки и пр.

Классификация измерительных инструментов

При проведении работ, связанных с изготовлением различных деталей, ремонтных и строительных работ и пр. применяют контрольно-измерительные инструменты. Предприятия, занимающиеся производством этой продукции, выпускают множество видов измерительного инструмента – ручной, универсальный, цифровой и пр.

К ручному измерительному инструменту относят такие, как — линейки, рулетки, угольники, штангенинструмент, микрометрический и пр. Большая часть ручного инструмента относится к универсальному измерительному инструменту. Такие изделия можно применять при проведении замеров большей части деталей и узлов.

Ручные измерительные инструменты

Для выполнения точных замеров применяют инструмент с установленным на нем лазером. Такие изделия применяют в строительстве – это уровни, дальномеры, и другие изделия, предназначенные для выполнения разметки фронта работ или проведения геодезических исследований. Лазерный измерительный инструмент отличается простотой в эксплуатации, точностью снятых показаний. Большая часть такого инструмента может передать полученные данные для дальнейшей обработки в компьютер.

Строительный измерительный инструмент нашел свое применение на строительной площадке. Он отличается простотой в эксплуатации, ручной, не отличается высокой точностью. В то же время на стройплощадке применяют инструмент, использующий лазерный луч. Это позволяет выполнять замеры с точностью до долей миллиметра.

Измерительный и разметочный инструмент применяют перед началом работ. С его помощью производят разметку заготовок, обрисовывают контуры будущей детали и только после этого приступают к ее изготовлению. В плотницких и столярных работах применяют следующие инструменты – складной метр, рулетку, уровень, в том числе и гидравлический. Кроме этого, используют и такие, как рейсмус, циркули, угольники разных размеров. Существуют и такие приборы, как ерунок или малка. Для работы с металлом применяют другие приборы, например, штангенрейсмас или штангенциркуль с разметочными губками. Для работы с металлом целесообразно использовать и так называемые слесарные линейки, изготавливаемые из качественной нержавеющей стали и имеющие цену деления от 1 до 0,5 мм. Кроме этого, в производстве применяют лекала, их используют для разметки сложных дуговых линий.

Механический измерительный инструмент можно подразделить на пять классов:

  • бесшкальный;
  • штангенинструмент;
  • головки;
  • зубчато-рычажный;
  • микрометрический.

К первому классу относят линейки – поверочные и лекальные.  С их помощью проверяют прямолинейность поверхности. Она может быть выполнена на просвет, или для этого используют щупы.
Для контроля просвета поверочную линейку укладывают на контролируемую поверхность, например, на станочные направляющие. К мерительным устройствам этого класса относят поверочные плиты, концевые меры длины и многие другие.

Поверочная плита

Штангенинструмент состоит из двух контрольных поверхностей, между которыми и выставляют размер. Одна поверхность является частью штанги, на второй подвижной или закреплена контрольная линейка, на которую нанесены размерные риски. Они могут иметь разную цену деления в зависимости от точности инструмента.
Инструмент этого класса применяют для замера внешних и внутренних размеров – штангенциркули, для выполнения замеров глубины паза. С помощью инструмента этого типа контролируют размеры зуба в шестерне.

Измерительными головками называют устройства, которые преобразуют перемещения мерительного наконечника в движение стрелки на круговой размеченной шкале. Эти устройства применяют, например, для выполнения замеров биения детали, зажатой в патрон токарного станка. Для удобства работы с такой головкой, на заводском сленге ее называют «часы», применяют стойки или штативы. Измерительные головки разделяют на:

  • пружинные;
  • рычажно – зубчатые;
  • рычажные.

Измерительные головки

У микрометрического инструмента главным элементов является шпиндель, на поверхность которого нанесена особо точная резьба. Этот инструмент способен проводить замеры с точностью до 0,01 мм. Микрометрический инструмент устанавливают в скобы,приспособления и пр. представители этого класса инструмента — микрометры, микрометрические нутро- и глубиномеры пр.

Устройство и технические характеристики

Большая часть мерительного инструмента нормируется требованиями ГОСТ. В системе стандартов, принятых в нашей стране их можно насчитать не менее сотни. На основании ГОСТ, предприятия – изготовители имеют право выпускать собственные технические условия (ТУ) на выпуск той или иной продукции. Надо понимать, что инструмент, производимый на основании ТУ никоим образом, не уступает тому, который отвечает требованиям ГОСТ. Но исторически сложилось так, что если на паспорте, который доложен сопровождать любую инструментальную продукцию, указан, к примеру, ГОСТ 20162-90, то такая продукция вызывает большее доверие со стороны потребителей.

Технические характеристики нутрометра

Между тем устройство измерительных инструментов и приборов ничем не отличается от тех, которые произведены на основании ТУ. Это не касается той инструментальной продукции, которая изготовлена кустарным образом, и их показаниям доверять нельзя по определению.

Требования к измерительным приборам и инструментам, как уже отмечалось выше, определены в ГОСТ. В качестве примера того, какие требования предъявляются к мерительному инструменту, можно рассмотреть линейку измерительную, ГОСТ 427.

В нем определено, какие виды, и формы металлических линеек производят. Определено, какие виды шкал могут быть нанесены, на поверхность инструмента. В этом же документе регламентированы допуски на габаритные размеры, указаны предельные отклонения, которые касаются разметки металлической линейки.
Определен материал, из которого допустимо изготавливать этот класс инструмента, и описаны покрытия, которые наносят на поверхность изделия.

ГОСТ очень серьезно подходит к порядку приемки готовой продукции. Кроме того, не менее тщательно определены порядок хранения, упаковки и транспортировки груза.

Эксплуатация измерительного инструмента

В нашей стране действует Государственная система обеспечения единства измерений (ГСИ). Среди множества задач, которые она призвана решать можно выделить следующие:

  1. Государственный метрологический контроль, включающий в себя поверку средств измерений; утверждение типов средств измерения; выдача лицензий на производство и ремонт средств измерений.
  2. Метрологический контроль над производством использованием средств измерения, эталонов величин измерения, методиками проведения измерений и другими вопросами, относящимися к средствам и методам измерений.

Структурно ГСИ входит в ФА Росстандарт и соответственно все вопросы с поверкой и аттестацией измерительных приборов необходимо обращаться в региональные отделения федерального агентства.
Для обеспечения качества продукции, выпускаемой продукции необходим постоянный контроль над размерами, допусками, посадками. Для проведения этой работы на предприятии должен эксплуатироваться только качественный инструмент. Практически все измерительные приборы должны проходить процедуру поверки. Поверка (не путать с проверкой) мерительного инструмента представляет собой набор определенных мероприятий, проводимых для подтверждения соответствия измерительных приборов требованиям метрологии. Поверка инструмента должна проводиться в специально аттестованных лабораториях.

Процедура поверки штангенциркуля

ГОСТ 8.113-85 определяет методику поверки штангенциркулей. Она включает в себя следующие операции:

  • Осмотр внешнего вида.
  • Апробирование.
  • Определение метрологических параметров.
  • Определение размера выходы губок.

Всего предусмотрено 14 типов осмотра и диагностики состояния штангенциркуля. Для проведения поверки, в лаборатории должны быть использованы определенные приборы и технологические приспособления. Например, для определения шероховатости поверхности губок используют профилограф по ГОСТ 19299-73 или профилометр по ГОСТ 19300-73, кроме этих приборов должны быть использованы образцы шероховатости.

Инструмент, прошедший поверку соответствующим образом, маркируется и может быть использован в производстве. Те приборы, которые не отвечают требованиям метрологии должны быть немедленно списаны. В соответствии с требованиями СМК (система менеджмента качества) на рабочих местах не должно быть неповеренного инструмента.

Кстати, при запуске в производство новых изделий и его оснащения необходимо учитывать то, что не каждый инструмент, неважно, рулетка, линейка или другие, лаборатории принимают на поверку. Существует предприятия, чью продукцию, метрологические лаборатории не принимают к поверке. Это не относится к серийным инструментальным заводам, например, Кировскому или Челябинскому. Поэтому перед закупкой мерительного инструмента имеет смысл уточнить инструмент, какой фирмы можно закупать без опасений.

Технические условия на ремонт измерительного инструмента

Неаккуратно хранение и применение рано или поздно приводит измерительные приборы к выходу из строя или даже выходу из строя. Но, надо отметить, что даже при полном соблюдении правил эксплуатации инструмент все равно будет изнашиваться.

Для определения годности инструмента к эксплуатации проводят соответствующие испытания в результате которых становится понятно, можно его использовать или нет. Если после проведения ремонта и повторных испытаний инструмент не показывает требования по точности, определенные в нормативной документации и паспорте, то допустимо его перевести в более низкий класс. Но при этом необходимо внести изменения в паспорт или в формуляр.

Для выявления основных неполадок необходимо применять высокоточные инструменты. К их числу относят концевые меры длины, линейки, штангенинструмент повышенной точности. Для выполнения ремонта инструмента необходимо привлекать специалистов высшей квалификации, например, слесарь-инструментальщик шестого разряда, который владеет всеми способами слесарной обработки материала, в том числе и с применением средств механизации. На больших предприятиях существуют отдельные инструментальные производства, которые задействуют на выполнении ремонта и восстановления измерительных устройств.

Контрольно — измерительные и разметочные

Среди штангенциркулей самыми часто встречающимися поломками считают выработку размерных поверхностей губок или их острых концов. Кроме того, со временем происходит истирание поверхностей штанги и рамки по ней передвигающейся. Нередко, происходит смещение нониуса в рамке, а в микрометрическом инструменте происходит изнашивание винтовой пары.

Выявление дефектов

Для выявления перекоса губок выполняют путем замера концевой меры в разных пространственных плоскостях. При обнаружении различных результатов замеров можно судить о параллельности рабочих поверхностей. При их излишнем изнашивании проявляется несовпадение основной и нониусных шкал.

Для получения данных о дефектах штанги применяют поверочную линейку или плиты с применением краски.

Для устранения непаралелльности рабочих поверхностей необходимо выполнить следующие операции. Инструмент заживают в тисы и с применением притирного приспособления устраняют обнаруженный недостаток. При выполнении это операции нельзя прикладывать большие усилия. После того как губки притерты устанавливают нониус в новое положение.

В том случае если выявлено искривление штанги инструмента, то ее необходимо рихтовать. Для этого ее фиксируют в слесарных тисах. Затем с использованием притирочной плиты ее необходимо довести до ровного состояния. Для устранения мелких выбоин применяют бархатный напильник.

В более сложных случаях поломок штангенциркуля применяют и термическую обработку, и станочное оборудование. Все это довольно трудоемкие процессы и могут их выполнять только профессионалы высокого уровня.

Поэтому перед принятием решение о замене или ремонте мерительного инструмента необходимо просчитать экономическую целесообразность.

Особенности ремонта микрометрического инструмента

Микрометрический инструмент может быть отправлен в ремонт в следующих случаях:
При обнаружении износа измерительных поверхностей. Если обнаруженный износ у микрометров с небольшим диапазоном измерения его устраняют с помощью мерных притиров. Если выбран способ раздельной притирки, то для этого используют ремонтную оснастку различающуюся конструкцией. Она в процессе работы сохраняет строгое вертикальное положение обрабатываемого изделия относительно плоскости притира.

Это приспособление включает в свой состав плиту, цангу и прижимного кольца. Нижняя плита ориентирована перпендикулярно оси отверстия. Винт, устанавливают в цангу и фиксируют его таким образом, чтобы его кончик выступал над поверхностью плиты на высоту 0,03 – 0,04 мм. Приспособление, применяемое для восстановления пятки, имеет аналогичную конструкцию.

В случае если нулевая отметка на барабане не совпадает с соответствующим делением шкалы на стрежне. Головку устройства необходимо отвернуть на 1 – 2 оборота. После этого необходимо снять барабан, потянув его по направлению к скобе. После этого его необходимо установить в необходимое положение. Головка должна быть возвращена в исходное положение и после этого ее фиксируют винте.

Бесспорно, мерительные устройства после проведения ремонтно – восстановительных работ, чаще всего не соответствуют требованиям нормативов. Для таких случаев предусмотрены технические условия, в которых указывают допускаемые отклонения от стандарта.

В частности, допустимо наличие несложных повреждений – царапины, выбоины. Но, главное, они не должны составлять помех замеров и не превышать более 20% от общей поверхности инструмента.

Если при ремонтно – восстановительных работах инструмента выполнялась рихтовка поверхности, то необходимо ее следы устранить. Для этого применяют шлифовку или наносят декоративное покрытие.
Для штангенинструмента также имеются дополнительные условия, например, у штангенциркуля с ценой деления от 0,02 до 0,05 мм, расстояние между несущей штангой и нониусом не должно превышать 0,05 мм. Длина измерительной поверхности на губках не должна быть менее 7 мм. Диаметр, описывающей тупые губки окружности не должен быть менее 7 мм.

Отвес

Отвес – это, наверное, самый простой инструмент, известный с древних времен. И как пять тысяч лет назад его применяют для проверки вертикальности стен, перегородок и других деталей строительных сооружений и металлоконструкций.

Отвес

Конструкция  этого инструмента предельно проста, он состоит из шнурка и груза, закрепленного на его конце. Отвес всегда направлен строго перпендикулярно по отношению к поверхности, и именно это свойство позволяет его использовать для проверки вертикальности конструкций. Отвес можно купить, а можно сделать и самому, для этого надо подобрать, например, гайку и привязать его к шнурку. На серийно выпускаемые отвесы наносят покрытие для его защиты от коррозии.

Щупы

Для замера зазора между деталями, например, в подшипнике скольжения применяют такой инструмент, как щуп. Щуп представляет собой набор пластин выполненных из прочной стали. В один набор входят полосы разной толщины. На поверхности, как правило, нанесена маркировка с указанием ее толщины. Для выполнения замера можно воспользоваться одной полоской, а можно и несколькими.

Измерительные щупы

Щупы применяют в различных отраслях — машиностроении, строительстве, ремонте двигательных установок и пр. Щупы применяют для настройки клапанов, подшипников, при центровке валов и пр.

Отечественные и импортные производители выпускают щупы четырех наборов, в каждом из них может быть от 9 до 17 пластин. Длина одной пластины от 75 до 100 мм. Толщина пластин колеблется от 0,02 до 1 мм. В своей деятельности они должны руководствоваться ГОСТ 882-75 или техническими условиями, выполненных на его основании.

Угольник

Этот инструмент существует на свете уже не одну тысячу лет и его применяют для разметки и проверки перпендикулярности сторон в машиностроении и строительстве.
В соответствии с ГОСТ 3749-77 предприятия – производители выпускают несколько типов подобной продукции — УЛ – лекальные; УЛП — лекальные плоские; УЛЦ — лекальные цилиндрические; УП — слесарные плоские; УШ — слесарные с широким основанием. В ГОСТ определены их геометрические размеры, предельные отклонения и прочая информация необходимая для их производства.

Кроме, этих измерительных приборов выпускают уголки, применяемые в строительстве. Но надо сразу отметить, что для их производства применяют цветные металлы, в частности, опора может быть выполнена из силумина. Использование измерительных приборов такого типа в машиностроении нежелательно.

Угольник

Зачем на точных измерительных инструментах указывается температура?

Ответ на этот вопрос лежит на поверхности. Металлические части деталей измерительных приборов зависят от температуры. То есть, при колебании температуры, могут возникнуть погрешности в результатах измерений. Температура, которая показана на инструменте, обычно это 20 градусов, говорит о том, что наиболее точные показатели будут получены именно при ней.

Контрольно — измерительные и разметочные инструменты

Для получения качественной продукции и выполнения работ в быту применяют различные измерительные приборы и устройства. Их применяют для получения точных линейных и угловых размеров, показаний напряжения, силы тока и пр.
Для облегчения жизни потребителям можно все средства измерения и инструментального контроля можно условно разделить на базовые группы:

  • инструмент;
  • меры;
  • приборы.

Применение измерительного инструмента

К первой категории относят простые приборы для проведения замеров – линейки, штангенинструмент и пр. Эти устройства используют при выполнении замеров в самых различных отраслях, начиная от космоса и заканчивая ремонтом квартиры.

К мерам относят изделия, которые могут хранить и воспроизвести физические величины и их свойства, например, концевые меры длин, калибры и пр.
Измерительные приборы обладают более сложной конфигурацией и предполагают то, что может быть использован измерительный инструмент. К этой группе относят нутромеры и пр.

Измерение и контроль

Измерение – это процедура определения размера при помощи технических средств измерения. То есть сравнение физических характеристик с некоей условной единицей.
К единицам измерения относят миллиметр, фут, и другие. На практике под понятием измерение понимают выявление размеров деталей и заготовок, их отклонений, размера шероховатости и чистоты поверхности и многих других. Применяемый для проведения подобных замеров инструмент называют шкальным. Так как на нем установлены измерительные шкалы.

Контроль – это выявление соответствия детали предъявляемыми стандартами, рабочей документацией и пр. Инструмент этого класса относят к бесшкальным. С его помощью нельзя узнать абсолютный размер, но можно уточнить соответствие формы детали. Такой инструмент применяют и в процессе производства, и при осуществлении контроля и приемки изделия.

Контрольно-измерительные средства

Контрольно-измерительные средства можно классифицировать следующим образом:

  • одно- и многомерные;
  • ручные, механизированные, автоматизированные.

Мерительные устройства и приборы можно разделить на следующие группы:

  • механический и микрометрический;
  • рычажно-механический;
  • зубчатый;
  • оптический и пр.

На инструментальном рынке большим и устойчивым спросом пользуется измерительные устройства, действующие с использованием лазера: дальномеры, нивелиры, угломеры и т.д.

Уровень

Измерительный инструмент в виде параллелограмма, который может быть изготовлен из полимера или металла и с установленными в него колбами, заполненными водой называют уровнем или ватерпасом. Его основное назначение – оценка соответствия рабочих поверхностей вертикали или горизонтали. Существует несколько исполнений этого прибора.

Уровень

К самым современным относят – лазерный. Чаще всего его применяют при выполнении строительных работ на объектах различного назначения. Кроме того, их используют при выполнении работ по отделке. При помощи этого инструмента можно выполнять следующие работы:

  • контроль разметки, предназначенной для монтажа промышленного и бытового оборудования;
  • укладка инженерных коммуникаций;
  • выравнивание настенных и напольных покрытий.

Еще один тип уровней – гидравлический. Он представляет собой прозрачную трубку, заполненную водой.

Штангенциркуль

Универсальный измерительный инструмент, предназначенный для выполнения измерения размеров – внешних и внутренних называют штангенциркулем. Некоторые модели оснащены глубиномером, встроенным в несущую штангу. Этот измерительный прибор, пожалуй, самый распространенный. Его можно встретить и в цехе машиностроительного предприятия и в гаражной мастерской.

Штангенциркуль

Штангенциркуль представляет собой линейку с двумя губками. Одна является составной частью, несущей линейки, вторая губка перемещается по ней. Для проведения измерений толщины или наружного диаметра используют губки, резцы которых смотрят внутрь. Для измерения внутренних размеров, например, ширины шпоночного паза используют губки, которые смотрят резцами вверх.

Рулетка

Для измерения больших линейных размеров применяют рулетку. Она представляет собой ленту, на которую нанесены деления. В зависимости от типа с ее помощью можно измерить расстояния от одного до пятидесяти метров.

Рулетка

Лента может быть изготовлена из стальной полосы или полимерной ленты. Ее наматывают на корпус и помещают в корпус, в котором установлена обратная пружина, она позволяет сматывать ленту после выполнения замера. Ее применять для разметки заготовок, земельного участка и многих других видов работ. Для более точного измерения применяют лазерную рулетку.

Складной метр

Так, называют измерительный инструмент, собранный в единую конструкцию из металлических, деревянных или пластиковых отрезков. В развернутом виде он достигает длины в один метр. Длина одного звена составляет, как правило, 10 см.

Складной метр

Инструмент этого типа применяют и на промышленном производстве, строительстве. Чаще всего складной метр можно увидеть в столярной мастерской.

12 мая 2015 Измерительный инструмент

Очень популярные и распространенные измерительные инструменты:

Данные инструменты помогают получать точные результаты при замерах. Но даже при отличном качестве инструмента есть определенная погрешность, которая указывается в техническом паспорте.

Качество и точность измерений будет выше, чем ниже допустимая погрешность а, следовательно, и цена будет заметно отличаться от более простой модели штангенциркуля или нутромера. Если вы купили даже дорогостоящий измерительный прибор, в процессе работы не исключается возможность появления ошибок.

Главная первопричина – это неумение правильно пользоваться инструментом. Не исключено, что он может быть со сбитой нулевой шкалой (неисправный), загрязненные поверхности, температура в помещении и самой детали существенно влияет на погрешности в измерениях. Поэтому необходимо иметь представление о хранении измерительных инструментов. Храните их в защитных футлярах, удаляйте грязь с поверхности и протирайте техническим спиртом рабочие поверхности.

На производствах в измерительных лабораториях довольно ответственно относятся к поверкам и хранению инструмента. Замеры металлических деталей производят при температуре +20 °С. Следующим методом снижения погрешности, является выполнение замеров одного диаметра и вычисление среднего арифметического значения. Такой способ эффективен в результате применения не дорогостоящих инструментов.

Для более точных замеров многие виды инструментов оснащены вспомогательным “нониусом”. Нониус – это шкала, которая названа в честь португальского ученого П. Нуниша. Он первый внес предложение об устройстве шкалы, которой пользуются и в наше время.

Функционирование работы такого измерительного приспособления базируется на том, что зрение гораздо эффективнее отображает совмещение вспомогательной и основной шкалы. Следовательно, использование нониуса помогает иметь отличный конечный результат с высокой точностью.

Микрометр фото:

Штангенглубиномер фото:

Штангенциркуль фото:

Нутромер фото:


Tape Measure ™ в App Store

Самое современное измерительное приложение на планете.

Полный набор инструментов в вашем кармане, основанный на дополненной реальности.

Присоединяйтесь к более чем 4 000 000 подрядчиков, домашних мастеров, домовладельцев, геодезистов, агентов по недвижимости, разработчиков, ландшафтных дизайнеров, дизайнеров интерьеров, строительных рабочих, строителей, владельцев бизнеса и обычных людей, которые используют наш набор измерительных инструментов для выполнения своей работы.

Advanced A.I. а компьютерное зрение превращает ваш iPhone в центр цифровых инструментов, которые всегда под рукой.Функции и инструменты включают:
• Измерения Snap & Chain
• Инструмент измерения площади
• Инструмент плана этажа
• Инструмент высоты
• Инструмент уровня
• Линейка
• Мои измерения + другие

Примечание:
1. Это приложение будет работать только на iPhone 6s и новее.
2. Инструмент уровня и фонарик в настоящее время недоступны на устройствах iPad.

Выполняйте свою работу с помощью Tape Measure Pro:

Подписка на Tape Measure Pro дает вам доступ ко всем инструментам и функциям в приложении, а также без рекламы, пока вы являетесь активным подписчиком:

• Вы можете подписаться на годовой план, который поставляется с бесплатной трехдневной пробной версией.
• Оплата будет снята с вашей учетной записи iTunes при подтверждении покупки.
• Подписка продлевается автоматически, если автоматическое продление не отключено по крайней мере за 24 часа до окончания текущего периода.
• С аккаунта будет взиматься плата за продление в течение 24 часов до окончания текущего периода, и будет указана стоимость продления.
• Подписками может управлять пользователь, а автоматическое продление можно отключить, перейдя в настройки учетной записи пользователя после покупки.
• Вы можете отключить автоматическое продление подписки в настройках учетной записи iTunes.
• Любая неиспользованная часть бесплатного пробного периода будет аннулирована, когда пользователь приобретает наши подписки.

Условия обслуживания и Политика конфиденциальности:

Пожалуйста, посетите: https://tapemeasure.app/terms, чтобы узнать больше о наших условиях обслуживания, и посетите: https://tapemeasure.app/privacy, чтобы прочитать нашу политику конфиденциальности.

Измерительные и измерительные инструменты | Craftsmanspace

Измерение - это не только проверка длины, ширины или толщины объекта, но также проверка формы - таких вещей, как плоскостность, прямолинейность, округлость или прямоугольность.Измерительные инструменты также используются для проверки готового или частично готового продукта.

Все измерительные инструменты являются прецизионными. Вы должны хорошо заботиться о них, чтобы они оставались в хорошем состоянии и сохраняли точность.

Есть две системы измерения. Традиционная система, используемая в Соединенных Штатах, - это обычная система США. Он основан на английской имперской системе мер. Вторая называется системой СИ (Метрическая система). Метрическая система - это международная десятичная система измерения, впервые принятая во Франции в 1791 году, которая является общей системой единиц измерения, используемой в большинстве стран мира.Все измерительные инструменты имеют метрическую или британскую шкалу деления или их комбинацию. Одним из больших преимуществ метрической шкалы является то, что она устраняет необходимость в диапазоне дробных размеров. Маркировка на метрической линейке - каждый миллиметр, а цифры нанесены с интервалом 10 мм. В системе СИ дроби не используются.

Существует много различных типов измерительных инструментов.

- ЛИНЕЙКА



Самый распространенный и самый известный измерительный прибор

- ПРОТРАКТОР

В геометрии транспортир - это круговой или полукруглый инструмент для измерения угла или окружности.

- СУППОРТ

Эти инструменты представляют собой компараторы, используемые для переноса размера из одного места в другое.

- СУППОРТ НАСОСА

Штангенциркуль

можно использовать для измерения внешних и внутренних размеров.

- СУППОРТ VERNIER

Штангенциркуль

используются для более точных измерений, чем это может быть достигнуто с помощью измерительной линейки или штангенциркуля.

- МИКРОМЕТР

Микрометры

используются для более точных измерений, чем могут быть достигнуты с помощью измерительной линейки или штангенциркуля.

Измерительные инструменты - Боб Вила

Помимо «правый крепкий, левый расслабленный», есть еще одна самодельная фраза, которую может произнести почти каждый: Отмерь дважды, отрежь один раз.

Одним из отличительных факторов между быстрым ремонтом и правильно выполненным проектом улучшения дома является то, насколько хорошо материалы сочетаются друг с другом.Есть ли пробелы? Соединения тугие и чистые?

Хотя стандартная рулетка позволит вам довольно далеко справиться с большинством задач, она не очень помогает в том, чтобы держать вещи прямо или прямо. Но со следующими семью инструментами в вашем арсенале ваши будущие проекты DIY определенно будут соответствовать. (Стон….)

Некоторые важные измерительные инструменты (по часовой стрелке от центра) включают рулетку, комбинированный угольник, микропорядок, скоростной угольник, каркасный / стальной угольник и длинную линейку.

1.Рулетка
Это важный измерительный инструмент по одной причине: хотя и небольшой по размеру, он полезен для штопки почти в любом проекте. Я советую покупать их оптом и держать по одному в каждой комнате дома; вы, скорее всего, потеряете их. Подсказка: , пытаясь добиться точных измерений с помощью рулетки, удерживайте линию 2 дюйма на краю, снимите мерку и затем вычтите два. Это дает вам гораздо более точную меру, чем снятие с маленькой шевелящейся металлической штуковины на нуле.

2. Комбинированный квадрат
Это моя многозадачность номер один при выполнении любых работ по дереву, искусству или дизайну. Используйте головку для установки углов 90 ° и 45 ° и регулируемую линейку для разметки линии на большом расстоянии. Вы можете найти менее дорогие пластиковые комбинированные квадраты примерно за 20 долларов, но я рекомендую сэкономить на высококачественной модели, 40-100 долларов, которая прослужит дольше и обеспечит гораздо лучшую точность.

3. Микроправило
Возможно, это не поможет вам при добавлении комнаты в ваш дом, но если она у вас есть, вы найдете для нее самые разные применения.Эти маленькие линейки имеют размеры в 32 и 64, что делает их отличными инструментами для настройки глубины резцов и лезвий на электроинструментах, не говоря уже о бесконечном количестве небольших домашних ремонтных работ. Я использую свой все время.

Уголок скорости от Irwin Tools

4. Угол наклона
Самый быстрый способ получить угол 90 ° в любом месте. Этот инструмент сочетает в себе лучшее из комбинации квадрата, обрамляющего квадрата и квадрата в одном удобном инструменте. Этот инструмент незаменим при строительстве любых кровель, настилов или лестниц.Когда вы покупаете его, к нему прилагается небольшой буклет, в котором подробно описаны сотни способов его использования для быстрых и повторяемых измерений. Угловой угольник также является отличным временным ограждением для коротких пропилов под 90 ° и 45 ° в размерной древесине; лучший друг циркулярной пилы.

5. Обрамление / стальной квадрат
Красивый большой прямой угол, идеально подходящий для обрамления лестниц и крыш. Этот инструмент также можно использовать для разметки и разметки линий в более крупном масштабе. Подобно квадрату скорости, каркасный / стальной квадрат обеспечивает быстрые и повторяемые измерения и вычисления, если вы научитесь использовать его функции, чтобы все было в коде.

6. Длинная прямая кромка
Длинная прямая кромка, хотя и не обязательна для строительных работ, удобна для маркировки, обработки дерева и укладки плитки и полов из твердой древесины. Я предлагаю приобрести модель с зажимом, так как она всегда будет держать ваш прямой край под прямым углом, что позволит вам использовать инструмент в качестве ограждения для точных пропилов круговой пилой или лобзиком. Вы даже можете построить каретки, которые скользят по верху, для использования с фрезером или когда вам нужна точность пилы от портативных электроинструментов.Не сбрасывайте со счетов скромную деревянную планку; вы получите удивительно хорошие результаты.

Штангенциркуль от Zeta Manufacturing Company

7. Штангенциркуль
Вы можете использовать этот инструмент для получения кропотливо точных измерений на любых объектах размером менее 6 дюймов, включая квадратные формы, круглые формы, отверстия и внутренние размеры трубок и труб. Мне нравится модель циферблата, доступная как в дробной, так и в метрической системе. Я нахожу им применение в каждом проекте, которым занимаюсь. Это всегда одна из моих лучших покупок для дома, и если вы позаботитесь о них, они прослужат всю жизнь, оплачивая себя снова и снова.Стоит поискать.

Подробнее о деревообработке см .:

Как сделать оконный ящик
The Essential Toolbox
Как вырезать прямые линии с помощью циркулярной пилы

Измерительные инструменты | Рулетки, штангенциркули, мультиметры

Практически каждый слышал поговорку «дважды отмерь, один раз отрежь». Образное толкование состоит в том, что перед тем, как действовать, нужно тщательно спланировать, но для любого, кто работает руками, это буквально означает: не ошибиться в измерении, потому что вы не можете вернуть материал обратно после того, как он был удален.Неправильное измерение может привести к кратковременной неудаче, например, к необходимости потратить несколько долларов на замену отрезанного 2x4, или это может потребовать гораздо больше времени и больших затрат, таких как необходимость гофрирования блока цилиндров, который был слишком большим. Строите ли вы дом, перестраиваете или настраиваете двигатель, диагностируете электрическую проблему, осматриваете дом или отправляете посылку, выполнение точных измерений имеет решающее значение для качества работы, а также экономит время и деньги. Определение таких величин, как размер, расстояние, площадь, вес, напряжение, сопротивление, зазор, биение, температура, давление, концентрация и содержание влаги, являются регулярной частью процесса выполнения многих задач, и у нас есть инструменты для измерения, которые вам нужны. точность и успех.

От изготовления полки до возведения конструкции, когда вы что-то строите, измерения требуются для всего, от оценки количества необходимых материалов до решения, где разрезать доску. Здесь вы найдете обширную коллекцию измерительных инструментов, связанных со строительством, включая измерительную ленту с английской, метрической и двойной шкалой, от 3-дюймовых лент для ключей для быстрых измерений до 200-футовых катушек для геодезических съемок, а также самозатягивающихся лент различной длины. и фиксирующие металлические рулетки.Наши лазерные дальномеры позволяют точно измерить большие расстояния, просто указав и щелкнув мышью. Нет необходимости в другом человеке, и они неоценимы для измерения расстояния до труднодоступных участков, таких как потолки. Наш ассортимент линейок включает в себя металлические карманные линейки размером 6 дюймов, «мерки» и складные деревянные линейки, а также у нас есть измерительные колеса и трамваи, а также телескопические и регулируемые измерительные вехи.

Измерения расстояния, такие как длина и ширина, важны, но если разрез материала не выполняется под правильным углом, в большинстве случаев под углом 90 градусов к краю, вы получите кусок материала, который будет непригодным для использования.Здания должны быть квадратными, чтобы обеспечить правильную установку последующих материалов: если каркас не квадратный, будет сложно установить такие материалы, как пол и кровля. Здесь на помощь приходят квадраты. Квадраты могут использоваться для обеспечения «квадратного» разреза и конструкции под углом 90 градусов, но их также можно использовать для измерения и выполнения последовательных разрезов и крепления материала под любым выбранным вами углом, например, при резке и подгонке. доски, которые предполагается использовать в качестве стропил. Наряду с квадратами базовой скорости и квадратами для обрамления мы предлагаем Т-образные и комбинированные квадраты, а также транспортиры и угловые искатели для измерения углов.Угловые искатели могут использоваться в производстве кастомных и гоночных автомобилей для изготовления поперечных балок и установки углов трансмиссии. Многие современные двигатели собираются с крепежными элементами, рассчитанными на предельный крутящий момент, которые требуют, чтобы болт был затянут, а затем затянут до заданного угла в градусах. Вы сможете гарантировать правильную сборку, используя наши датчики угла затяжки.

От фундамента до уличных террас, кухонных столешниц и книжных полок - еще одно важное измерение - выровнять все, что вы строите или устанавливаете.Многие виды оборудования и техники не будут работать должным образом, если они не выровнены. Уровни также используются для создания наклона, который необходим при строительстве проездов и пешеходных дорожек для обеспечения надлежащего стока воды. Мы можем предоставить вам все, от базовых уровней до оптических и лазерных транзитных уровней и штативов. Спиртовые уровни, иногда называемые пузырьковыми уровнями, используются для проверки как уровня (по горизонтали), так и по отвесу (по вертикали). В дополнение к большому выбору спиртовых уровней с балками карманного размера длиной до 72 дюймов, у нас есть уровни для столбов для точной установки столбов и колонн, а также уровни для выравнивающих устройств и оборудования с регулируемыми ножками.Наши лазерные нивелиры экономят время, потому что они проецируют контрольную линию, по которой вы можете работать. А для определения высоты на больших площадях, например для планировки здания или топографической съемки, ознакомьтесь с нашей коллекцией оптических, а также горизонтальных и горизонтальных / вертикальных ротационных лазерных уровней, а также штативов и нивелиров.

После того, как вы измерили, вы должны указать, где должны быть сделаны разрезы или установлены крепежные детали, и для этих и многих других задач маркировки вы обнаружите, что у нас есть подходящие инструменты.У нас есть столярные и механические карандаши, мелки для пиломатериалов, маркеры для краски, металлические маркеры, маркеры для сварки мыльного камня и мел. Кроме того, у нас есть катушки для меловой линии, которые позволяют наносить контрольные линии длиной до 150 футов. Если вам нужно взвесить упаковки для транспортировки, баллоны с CO2 для заполнения, детали двигателя для балансировки или весь автомобиль, у нас есть весы для работы. Наши транспортные весы оснащены легко читаемыми цифровыми дисплеями, а наши комплекты для балансировочного цеха включают весы, приспособление для взвешивания шатунов и чемодан для хранения.Когда вы настраиваете гоночную машину для трека, вам понадобятся наши беспроводные угловые весы. Они по беспроводной сети передают данные о весе со всех четырех колес на дисплей планшета, что позволяет настроить способ представления данных.

В то время как допуски на конструкцию обычно выражаются в долях дюйма, допуски на машиностроение и механическую обработку металла составляют тысячные доли дюйма и требуют более точных инструментов для измерения. Мы можем предоставить вам циферблатные и цифровые штангенциркули в моделях 0-6 дюймов и 0-12 дюймов, внешние микрометры и наборы микрометров различных размеров, многие из которых оснащены цифровыми дисплеями, а также телескопические калибры и калибры для малых отверстий, которые позволяют измерять внутренний диаметр с помощью внешний микрометр.Здесь вы также найдете микрометры глубины, индикаторы с круговой шкалой с зажимным или магнитным основанием, которые идеально подходят для проверки люфта и биения, калибры для измерения диаметра отверстия, овальности и конуса, а также линейки и наборы щупов для проверки. перекос ГБЦ и блока. В нашей коллекции прецизионных измерительных инструментов вы также найдете твердомеры, калибры для резьбы, сверла и калибры для проволоки и многое другое.

Когда вы устраняете неисправности и ремонтируете электрические цепи, вам необходимо уметь измерять напряжение, ток, сопротивление и целостность цепи, и наши электрические тестеры идеально подходят для этой работы.Электрические тестеры варьируются от простых контрольных ламп до многофункциональных цифровых мультиметров. Контрольные лампы, также называемые тестерами цепей, являются важным инструментом для определения наличия напряжения в определенных точках цепей. Существуют контрольные лампы с питанием от цепи и с автономным питанием, также известные как тестеры непрерывности. Контрольные лампы могут сказать вам, присутствует ли напряжение, но не могут сказать, сколько. Для определенных значений вам понадобится вольтметр, который обычно поставляется вместе с омметром и амперметром в мультиметре.Существуют аналоговые измерители со стрелкой и шкалой, но цифровые мультиметры необходимы для автомобильных схем, управляемых компьютером. Цифровые мультиметры могут измерять напряжение, например, при тестировании аккумулятора или системы зарядки, а также проверять падение напряжения, измерять сопротивление, проверять целостность цепи и измерять ток. В этом разделе вы также найдете токоизмерительные клещи, токовые пробники, тестовые провода и наборы пробников.

Диагностический прибор обеспечивает доступ к компьютерной системе управления вашего автомобиля через кабель, подключенный к разъему передачи данных (DLC).С помощью диагностического прибора вы можете считывать диагностические коды неисправностей (DTC), которые вызывают загорание индикаторов неисправности CHECK ENGINE и других электронных систем, управляемых компьютером. Возможности инструмента различаются, и некоторые из них также могут считывать, записывать и воспроизводить данные датчиков, отображать состояние монитора I / M, считывать и отображать данные стоп-кадра, загружать на ПК и обновлять через порт USB. Помимо стирания кодов неисправности, некоторые диагностические приборы также можно использовать для сброса масляных ламп и других сигнальных ламп. Мы также предлагаем простые считыватели кода, в том числе модели, которые будут передавать информацию DTC на ваш смартфон по беспроводной сети.

Наряду с вышеупомянутыми средствами диагностики электрических и электронных систем, у нас также есть гораздо больше оборудования, которое позволит вам измерять исправность и состояние автомобильных систем, в том числе световые индикаторы для проверки топливных форсунок, датчики тока для измерения тока без нарушения цепи. , тестеры аккумуляторов, инфракрасные термометры для мгновенной индикации температуры и камеры для наблюдения за пиками в самых маленьких местах. Мы можем предоставить вам инструменты для проверки компрессии двигателя, течи цилиндра и давления моторного масла; ареометры для проверки эффективности антифриза и рефрактометры для измерения концентрации охлаждающей жидкости; тестеры выхлопной системы для измерения состава выхлопных газов и противодавления в системе; а также детекторы утечки хладагента и горения и идентификаторы хладагента.А если у вас более старый автомобиль с компьютерным управлением, у нас есть инструменты, необходимые для регулировки и поддержания правильной работы вашего автомобиля, например, световые индикаторы для проверки начального и временного опережения, а также задержки / тахометры для установки точек прерывания и холостого хода скорость.

Есть необычная потребность в измерениях? Возможно, мы сможем помочь. У нас есть ультразвуковые детекторы утечек, которые могут обнаруживать неслышимые человеческим ухом утечки в воздуховодах, паропроводах и холодильных системах. Наши измерители влажности могут измерять процентное содержание влаги в древесине и других строительных материалах.Они неоценимы при осмотре дома, поскольку могут обнаруживать утечки воды, которые могут вызвать появление плесени. И мы можем предложить вам измерители уровня звука, которые могут регистрировать и определять уровень шума в децибелах.

16 Типы измерительных инструментов с изображениями и фактами

Измерительные инструменты использовались веками, поскольку они важны для понимания расстояний и позволяют нам, среди прочего, строить здания. В настоящее время используется много различных типов измерительных инструментов, которые могут измерять все, от углов до температуры и времени.

Тип инструмента, который вам понадобится, зависит от того, что именно вы хотите измерить и как вы хотите это делать. В некоторых случаях может быть несколько инструментов, подходящих для одной работы. Чтобы понять, какие существуют различные типы измерительных инструментов и как они работают, ознакомьтесь с этим обширным списком самых популярных измерительных инструментов, используемых сегодня.

Штангенциркуль

Штангенциркуль

Штангенциркуль (или штангенциркуль в Великобритании) - это обычный измерительный инструмент, который точно измеряет расстояние между двумя противоположными сторонами объекта.Штангенциркуль будет иметь два регулируемых наконечника, которые можно прижать к противоположным сторонам объекта, например, ствола дерева. Когда штангенциркуль снимается с объекта, пользователь может видеть по прикрепленной линейке, какое измерение было дано между двумя наконечниками, и, используя дерево в качестве нашего примера, вы тогда узнаете диаметр ствола дерева.

Штангенциркули широко используются в различных областях, включая лесное хозяйство, деревообработку или металлообработку, медицину, науку и технику. Вы можете приобрести базовые штангенциркули, с которых вы снимаете показания вручную, или также доступны цифровые штангенциркули, которые позволяют легко считывать измерения на цифровом дисплее.Штангенциркули использовались для измерения объектов на протяжении веков, причем самый ранний известный пример штангенциркуля датируется 6 веком до нашей эры. Известно, что они были популярны во времена Греции и Рима.

Микрометр

Это измерительный прибор, обычно используемый в машиностроении. Он работает аналогично штангенциркулю, но может измерять длину, глубину и толщину объекта. Как и штангенциркуль, измеряемый объект помещается между двумя концами, но затем он измеряется не линейкой, а калиброванным винтом.Шпиндель микрометра перемещается до тех пор, пока объект не окажется заподлицо между шпинделем и опорой, после чего можно будет считать результат измерения.

Микрометры при правильном использовании обеспечивают невероятную точность. Первый микрометр был изобретен астрономом Уильямом Гаскойном в 1630-х годах вместе с телескопом. Он использовал его для измерения расстояний между звездами и небесными объектами. В настоящее время доступно множество различных типов микрометров, таких как микрометры с лезвиями, микрометры для трубок, цифровые микрометры и настольные микрометры.

Угломер

Этот инструмент в основном используется лесниками для помощи при инвентаризации леса. Их держат на заданном расстоянии от глаз пользователя, чтобы быстро определить, находится ли дерево в границах участка. Расстояние обычно определяется веревкой или цепью, которую держит геодезист. Угломеры также могут использоваться в других профессиях, где необходимо измерять углы. Они доступны как в традиционных металлических форматах, так и в цифровых.

Наклонный инклинометр

Эти измерительные инструменты, также известные как шаровые инклинометры, пузырьковые инклинометры или наклономеры, определяют угол или уклон уклона.В шаровом инклинометре будет небольшой шарикоподшипник в изогнутой трубке, который под действием силы тяжести будет перемещаться в самую нижнюю точку трубки. В инклинометре с пузырьками изогнутая трубка будет располагаться под перевернутым углом, так что пузырь поднимается до самой высокой точки трубки. Чтобы использовать этот инструмент, пользователю необходимо разместить его рядом с измеряемым углом. Они часто используются в медицине для определения угла наклона тела человека, например, его спины или в рабочем оборудовании для обеспечения безопасной работы.

Угловой локатор

Предоставлено Amazon.com
Это ручной инструмент с циферблатом в форме часов, разделенным на четыре четверти, каждая из которых отсчитывается с шагом от 0 до 90 градусов. Круглая грань прикреплена к двум прямым кромкам, обычно по нижней и левой стороне. Эти прямые края имеют размеры, как у линейки, часто с одним краем в дюймах, а на другом - в сантиметрах. Чтобы использовать этот инструмент, закрепите оба прямых края под углом, который вы хотите измерить, а затем снимите показание с лицевой стороны инструмента.Это полезный инструмент в строительстве, работе с деревом или генеральном подрядчике. Это также может быть полезно для домовладельца, который занимается домашним хозяйством.

Линейка

Линейки, также известные как линейный калибр, являются наиболее важным измерительным инструментом. У них невероятно простая предпосылка, настолько простая в использовании, что даже дошкольники могут хранить их в пенале. Эти инструменты используются для измерения относительно небольших расстояний для создания технических чертежей точного размера, а также для рисования идеально прямых линий.

Линейки широко используются в геометрии, строительстве и инженерии. Линейки могут быть сделаны из пластика, дерева или металла. От того, для какой профессии они предназначены, во многом зависит, из какого материала сделана линейка. Металлические линейки обеспечивают лучшую долговечность и, следовательно, самый долгий срок службы, но, как правило, они одни из самых дорогих. Линейки также бывают разных размеров. Стандартная длина линейки для пенала составляет 6 дюймов или 15 см, в то время как более длинные линейки на 12 или 30 см обычно используются в техническом рисовании.Вы также можете найти мерки длиной в один ярд или метровые палки длиной в один метр.

Лазерная мера

Лазерная мера является альтернативой традиционным рулеткам и используется для измерения длины пространства. Они работают, посылая лазерный луч при нажатии кнопки, который попадает в желаемую цель и может измерять расстояние на основе обнаруженного отражения. Вы буквально замените металлическую ленту своей рулетки на лазерный луч. Это очень удобный метод измерения расстояния, позволяющий определить его за несколько секунд простым нажатием кнопки, а не прогулкой на расстояние с традиционной рулеткой.Это также означает, что вы получите более точное измерение, поскольку вам не придется учитывать провалы рулетки или отклонения углов, которые могут вызвать расхождения. Лазерные мерки также могут измерять большие расстояния, чем большинство стандартных рулеток. Они могут рассчитать длину до 650 футов, а при измерениях до 300 футов они могут похвастаться точностью до одной восьмой дюйма. Лазерные меры являются идеальным решением для измерения труднодоступных мест, таких как высокие потолки, где в противном случае вам пришлось бы стоять на высокой лестнице с рулеткой в ​​руке.При измерении больших расстояний с помощью рулетки вам часто потребуется помощь дополнительного человека, чтобы удерживать другой конец ленты, но лазерное измерение означает, что вы можете легко работать в одиночку. Они обеспечивают цифровые показания, которые, возможно, легче читать правильно, чем небольшие отметки на ленте, и означают, что вы можете снимать показания даже при слабом освещении, не беспокоясь о возможности точно прочитать отметки рулетки.

Однако у лазерного измерителя есть некоторые недостатки. Во-первых, они измеряют расстояние, на котором отражается лазерный луч, поэтому нужно быть уверенным, что на вашем пути нет препятствий; в противном случае вы не получите правильного измерения.Эти типы инструментов идеально подходят для измерения размеров комнат и поэтому обычно используются в строительстве и архитектуре, а также риэлторами. Однако они не могут полностью заменить традиционные рулетки. Например, если вы хотите измерить длину дерева, вам нужно будет использовать рулетку, так как у лазерной меры не будет «края», от которого можно отскочить, чтобы рассчитать измерение в этом типе сценария.

Квадрат

Квадрат - это простой, но эффективный измерительный инструмент, необходимый для многих профессий и хобби.Этот инструмент в своей основной конструкции имеет форму буквы «L», состоящую из двух линейок, которые соединены между собой под идеальным прямым углом. Они могут быть сделаны из дерева, пластика или металла, как линейки. Квадраты позволяют легко отмечать прямые углы, поэтому вы можете делать точные пропилы в древесине или других материалах.

Есть несколько различных типов квадратов, которые вы можете получить в зависимости от того, для чего вы будете использовать этот инструмент. Подрядчики или представители строительной отрасли могут использовать квадрат из гипсокартона, имеющий Т-образную форму.Квадраты гипсокартона используются для разметки линий на гипсокартоне, где его нужно разрезать, чтобы не допустить ошибок, чтобы гипсокартон не был потрачен впустую. Эти квадраты большие, с клинком длиной четыре фута, которым можно опереться.

Другой тип квадрата - квадрат скорости, имеющий треугольную форму. Этот квадрат используется для измерения углов в 45 и 90 градусов и обычно используется в техническом рисовании и столярных работах. Скользящий квадрат с т-образным скосом - это еще один тип квадрата, хотя он не измеряет углы, а вместо этого позволяет вам воспроизводить их.С помощью этого инструмента вы можете сдвинуть одну руку до тех пор, пока она не совпадет с углом, который вы хотите скопировать, а затем переместить ее в другое место, где вы хотите отметить скопированный угол.

Компас

Компас обычно изготавливается из двух отрезков металла, соединенных вместе на одном конце. Одна из металлических частей будет иметь острый конец, чтобы она могла держаться за бумагу, а к другой части металла можно было прикрепить карандаш. Компасы регулируются, поэтому две металлические стороны могут быть установлены под разными углами, чтобы образовать круги разного размера или измерить разное пространство.Этот инструмент будет широко использоваться архитекторами или всеми, кто делает технические чертежи, а также его можно использовать в навигации для определения расстояния между двумя точками на карте. Он хорош для измерения окружностей и может использоваться в столярных работах, при проектировании изделий и в мелкомасштабном производстве.

Рулетка

Рулетка - это полезный и надежный инструмент, который почти у каждого специалиста будет в своем наборе, и у большинства домовладельцев он будет лежать на полке в гараже.Рулетки изготавливаются из длинных и гибких металлических частей, на которых нанесены размеры в дюймах и сантиметрах по длине. Затем металлическая лента наматывается по спирали, так что она занимает очень мало места, когда ею не пользуются, и не запутывается.

Измерительные ленты, вероятно, являются наиболее часто используемым измерительным прибором из всех измерительных инструментов. Эти простые, но эффективные инструменты могут использоваться для измерения длины, ширины, высоты или глубины практически любого объекта. Их гибкость означает, что они также могут измерять кривые или обходить углы.Одна из причин, по которой они так удобны, заключается в том, что они маленькие и легко переносятся. У большинства рулеток есть зажим на спине, что означает, что их можно легко прикрепить к петле для ремня на джинсах или пристегнуть к карману. У большинства плотников всегда будет рулетка, а также у строителей и других строительных рабочих.

Рулетка - это быстрое и простое в использовании устройство с фиксатором и переключателем втягивания, которое позволяет установить ленту на определенную длину, а затем намотать ленту обратно одним щелчком переключателя.Эти удобные измерительные инструменты бывают разной длины. В плотницких работах обычно используются рулетки на отметке от 25 до 30 футов, тогда как геодезисты и риэлторы используют более длинные измерительные ленты, обычно более 100 футов в длину. Самые длинные типы рулетки обычно имеют длину 300 футов, хотя в редких случаях вы можете купить рулетку с лентой длиной 500 футов. Чем они длиннее, тем сложнее их убрать.

Щелкните здесь, чтобы узнать больше о различных типах рулеток

Манометр

Манометры - это обычный измерительный инструмент, который используется для измерения давления жидкостей и газов, таких как вода, воздух или масло.Если у вас дома есть водонагреватель, вы, вероятно, найдете манометр, прикрепленный к его передней части, чтобы вы могли следить за давлением воды и убедиться, что оно находится в правильном диапазоне. Манометры - важные инструменты в промышленных и коммерческих средах, где они помогают поддерживать безопасность предприятия. Они также являются полезными инструментами для накачки велосипедных шин или проверки давления воздуха в шинах вашего автомобиля.

Уровень

Эти инструменты, также известные как пузырьковый или спиртовой уровень, используются для измерения того, является ли угол ровным и одинаково сбалансированным.Уровень пригодится, если вы работаете в строительстве или столярном деле, но его также хорошо иметь дома, чтобы убедиться, что рамы или зеркала, которые вы вешаете на стену, прямые. Уровни бывают разных размеров, от коротких портативных версий до ярдовых версий, которые вам понадобятся в более крупных проектах. Эти инструменты работают с помощью одного или нескольких стеклянных флаконов, которые закреплены на уровне и наполнены цветным спиртом или жидкостью. Жидкости будет немного слишком мало, чтобы полностью заполнить флакон, а это значит, что внутри стакана будет пузырек воздуха.

Вы управляете уровнем, просто помещая его на верхнюю часть предмета, который вы хотите повысить, и регулируете его, пока воздушный пузырек не окажется в отмеченной центральной точке флакона. Уровни обычно можно использовать для измерения как горизонтальных, так и вертикальных уровней, хотя вертикальная линия уровня технически называется «отвесом». Существует много различных типов уровней, которые могут быть изготовлены из пластика, металла или дерева. Некоторые типы уровней включают уровень инспектора, уровень каменщика, уровень должности, электронный уровень и линейный уровень.

Термометр

Термометр - это традиционный инструмент для измерения температуры. Большинство термометров обычно показывают измерения как по Цельсию, так и по Фаренгейту, поскольку в разных частях мира используются разные шкалы измерений. Считается, что первый термометр был изобретен в 17 веке итальянским врачом Санторио Санторио. Классический термометр состоит из стеклянной трубки с небольшим количеством ртути в колбе у основания, и по мере повышения температуры уровень ртути в трубке повышается, указывая на более высокую температуру.Уровень ртути снизится, если температура остынет, и вы можете получить показания температуры, посмотрев на предварительно установленные отметки на стеклянной трубке, которые соответствуют уровню ртути.

Эти типы термометров обычно вешают снаружи домов или в садах, чтобы люди могли следить за температурой снаружи. Есть много современных типов термометров, которые являются цифровыми и используются для определения температуры тела человека. Они могут определять температуру после простого нажатия кнопки, в то время как более простые модели будут иметь датчик, который вы можете поместить под язык или закрыть в подмышке.Термометры широко используются в медицине, а также в метеорологии и науке.

Портновская рулетка

Портновская рулетка имеет много общего со стандартной измерительной лентой, но из-за способа ее использования она изготовлена ​​из более мягкой ткани и более гибкая. В то время как рулетка, используемая в строительстве, сделана из металла и помещена в пластиковый футляр, рулетка портного обычно изготавливается из материала на основе хлопка, покрытого пластиком для защиты.Этот тип ленты похож на длинную линейку с разметкой размеров по всей длине ткани. Благодаря тому, что он изготовлен из ткани, он намного мягче по отношению к коже, что важно, поскольку портной будет использовать эту рулетку, чтобы определять размеры тела человека, чтобы сшить идеально подходящую одежду.

Лента также будет гибкой, что позволит ей плотно облегать изгибы тела, например, при измерении талии. Это делает его более точным, обеспечивая большую точность, чем при использовании металлической рулетки.У многих портновских рулеток нет пластикового футляра с выдвижными переключателями, хотя у некоторых он есть.

Спидометр

Спидометр - это измерительный прибор, который мгновенно определяет скорость движения транспортного средства. Считалось, что самый ранний тип спидометра был изобретен Чарльзом Бэббиджем, инженером-механиком, и был разработан для использования на локомотивах. На протяжении большей части 20-го века спидометры были стандартными для автомобилей, и теперь требуется, чтобы все автомобили были универсально оснащены спидометрами.Это ключ к тому, чтобы водитель знал о скорости, с которой он движется, и, следовательно, позволяя ему соблюдать ограничения скорости и обеспечивать более безопасное использование дорог.

Большинство спидометров имеют отметки для измерения миль и километров. Многие устройства GPS теперь могут измерять скорость и предупреждать участников дорожного движения, если они превышают ограничение скорости на определенной дороге.

Мерные стаканы

Мерные стаканы и кувшины используются в кулинарии и выпечке для измерения ингредиентов, необходимых для рецепта.Измерительная чашка - это полезный кухонный измерительный предмет, который вы должны иметь в своей необходимой коллекции кухонных инструментов. В зависимости от вашего местоположения вы обнаружите, что они измеряют разные единицы. Возможные единицы измерения, используемые в мерной ложке, чашке и кувшине, будут включать миллилитры и унции. В Северной Америке чашка сама по себе считается мерой. Это не считается таким точным, как измерение ингредиентов на весах, но, как правило, более удобно и хорошо работает для получения хорошей выпечки.

Измерительные стаканы могут быть изготовлены из самых разных материалов, включая металл, пластик и керамику. Базовые наборы пластиковых сухих мерных стаканчиков можно купить по небольшой цене в большинстве долларовых магазинов, тогда как керамические мерные стаканчики могут быть более дорогими и декоративными, достаточно хорошими для демонстрации на кухонной полке.

Как читать рулетку | Чтение измерительной ленты с изображениями | Строительно-измерительные инструменты | Использование рулетки

Что такое рулетка

Рулетка, также называемая рулеткой, представляет собой разновидность гибкой линейки.Рулетки изготавливаются из различных материалов, включая стекловолокно, пластик и ткань. Они являются одними из самых распространенных измерительных инструментов, используемых сегодня.

Вообще говоря, термин «рулетка» относится к рулетке самозатягивающейся рулетки, предназначенной для столярных работ. Настоящая лента мерки, называемая «лентой», обычно изготавливается из жесткого металлического материала, который может затвердеть при необходимости, но также может сворачиваться для простоты использования и хранения. Однако этот термин охватывает все типы рулеток - даже портновскую.

Современная идея рулетки возникла в процессе пошива с использованием тканевой ленты, которая используется для изменения или фиксации одежды. Лишь плотники приняли быстрое правило Фаррана, запатентованное Хирамом Фаррандом, и рулетка стала широко распространенным продуктом. Позднее дизайн Феррана был продан Stanley Works.

Рулетки бывают как в британских единицах измерения (дюймы и футы), так и в метрических (сантиметры и метры), с разбивкой единиц измерения для большей точности. Специализированные версии могут иметь маркировку, покрывающую длину стропильных ферм для кровли и расстояния между стойками для жилья.

В приведенных ниже инструкциях по чтению рулетки и измерению с помощью рулетки в объяснениях используются имперские (американские) единицы.

Как читать рулетку

  1. Найдите / прочтите маркировку. На стандартной рулетке самая большая отметка - это дюймовая отметка (у которой обычно есть наибольшее число, если они есть).
  2. По мере уменьшения приращения длина метки уменьшается. Например, у ½ "метка больше, чем у ¼", у которой метка больше, чем у ", и так далее.
  3. Считайте 1 дюйм. Расстояние от самой большой отметки до другой составляет 1 дюйм.
  4. Считайте на полдюйма. Тот же принцип, что и при чтении одного дюйма, только на этот раз считывается расстояние между второй по величине отметкой и самой большой. Вы можете думать о отметке в полдюйма как о половине расстояния между полдюймом.
  5. Остальная маркировка повторяет аналогичный рисунок. ¼ "составляет половину ½". ⅛ "составляет половину ¼". Большинство отметок рулетки имеют размер 1 16 ; ".Эта лента делится еще раз на 1 32 ".

К началу

Как измерить рулеткой

  1. Измерьте длину. Поместите конец меры на одном конце предмета или пространства, которое вы хотите измерить. Когда длина остановится, снимите показание на рулетке.
  2. Найдите длину. Чтобы определить длину, необходимо сложить длины в дюймах. Например, на изображении ниже измерение выходит за пределы промежутка между двумя дюймовыми отметками (то есть один полный дюйм).Чтобы найти длину, сложите длину дюйма (1) с промежутком между второй и третьей метками. В этом случае вы должны добавить 1 дюйм + 1/4 дюйма, чтобы получить 1¼ дюйма или «одну с четвертью дюйма».
  3. Для длины менее 1 дюйма просто снимите с рулетки длину. Если шаг в дюймах не обозначен, определите шаг разметки и сложите соответствующие доли.
  4. В качестве примера на изображении ниже показана длина от дюймовой отметки до немаркированной отметки.Мы знаем, что это больше 3/4 дюйма и меньше одного целого дюйма. Разметка находится посередине между 3/4 (6/8) и 7/8. Следовательно, разметка - половина 1/8 или 1/16. Обладая этими знаниями, вы просто складываете известные дроби, чтобы найти длину. Преобразуйте 3/4 в 12/16 для общих знаменателей и прибавьте 12/16 + 1/16, чтобы получить 13/16 - это ваша длина.

К началу

Тест рулетки

Проверьте свои новые навыки! Какое измерение происходит в диапазоне, отмеченном красными линиями? Используйте все имеющиеся в вашем распоряжении методы, чтобы найти ответ как можно быстрее.

Ответ : 1 ⅛ "

Начнем с простого. Расстояние от отметки 2 "до 3" составляет, конечно, 1 дюйм. От отметки дюйма до отметки ⅛ "". 1 "+ ⅛" = 1 ⅛ ".

Ответ : 11 16 "

Чуть посложнее. Разбейте его на более простые части. Подумайте об этом как о , что находится посередине между 5 8 3 4 "? Найдите наименьший общий знаменатель: 5 8 6 8 ".Чтобы найти середину этих двух чисел, умножьте знаменатель на 2. 10 16 12 16 ". На полпути между этими двумя числами? 11 16 дюймов.

Ответ : 15 32 "

Это измерение очень точное. Вы знаете, что наименьшие отметки обозначают 1 32 ". Найдите ближайшее число и выразите его в виде 32-го числа. ½" = 16 32 ". 1 32 "меньше этого значения = 15 32 ".

К началу

Для получения дополнительной информации о правильном использовании инструмента обратитесь к серии практических руководств по уровням и инструментам от Johnson Level & Tool.

Магазин всех рулеток на продажу в Johnson Level.

Измерительные инструменты - математика 3-го класса

Узнайте об измерительных инструментах

На данный момент вы научились измерять эти вещи:

Вес

Длина

Периметр

Площадь

Время

Температура

Объем

В этом уроке мы собираемся рассмотреть некоторые из инструментов , которые используются для измерения.

Измерение веса

Вес говорит нам, насколько что-то тяжело.

Мы можем использовать весы для измерения веса предметов.

Весы бывают разных размеров. Некоторые весят очень легкие вещи, а некоторые - тяжелые.

Это аналоговые весы .

Это цифровые весы .

Есть люди, которые до сих пор используют весы и для взвешивания предметов!

Вес может быть измерен в граммах с и в килограммах .

Мы можем использовать г, , чтобы записать грамм, и кг, , чтобы написать килограмм.

В США также используются унции, фунты и тонны.

Вы могли видеть унции, написанные буквами o и z , фунты, написанные буквами l и b , и тонны, написанные буквой t .

Это так называемые сокращения или более короткий способ написания слов. Вот они снова:

грамм =

г.

килограмм = кг

унция = oz

фунт =

фунт

тонна = т

Постарайтесь запомнить их, потому что вы будете часто их использовать, когда будете иметь дело с весом.

Измерение длины, периметра и площади

Мы используем те же инструменты при измерении длины, периметра и площади объекта или пространства.

Длина сообщает нам, сколько длины что-то.

Периметр сообщает нам расстояние вокруг объекта или пространства.

Площадь - это пространство, которое занимает объект или форма.

Чтобы получить периметр и площадь фигуры, нам нужно сначала измерить длину сторон.

Мы можем сделать это с помощью следующих инструментов:

1. линейка (дюймовая линейка и сантиметровая линейка)

Штанга 2 метра

3. рулетка сантиметровая

Мы используем линейки в дюймах и сантиметрах для мелких объектов .

Для более крупных объектов мы можем использовать измерительную линейку и измерительную ленту.

В США используются такие общепринятые единицы, как дюйм, фут и мили.

Метрические единицы, такие как сантиметры, метры и километры, используются в других странах мира.

Эти единицы измерения указаны на этих инструментах в сокращенной форме. Вот список их сокращений:

дюйм = дюйм

фут = фут

миля = mi

сантиметр = см

метр =

м

километр = км

Теперь вы знаете, что они означают, когда видите эти сокращения. 😃

Время измерения

Время может быть измерено в годах, месяцах, неделях и днях .

Для этого мы используем календарь .

Мы также можем измерять время в часах, минутах и ​​секундах .

Для этого мы используем часы или часы .

Секундомер можно использовать для измерения времени, необходимого для выполнения каких-либо действий.

Песочные часы или таймер для яиц также можно использовать для измерения времени.

Вы знакомы со всеми этими инструментами? 🤔

Измерение температуры

Температура говорит нам, насколько холодно или жарко погода, место или предмет.

Температуру измеряем термометром .

Есть разные типы термометров.

Некоторые аналоговые, другие цифровые.

Единицы измерения температуры: Цельсий (° C) или Фаренгейт (° F) .

Измерение объема жидкостей

Когда жидкость наливается в емкость, она занимает определенное место. Место, которое он занимает, называется его томом .

Объем жидкости измеряется с помощью стакана .

Он отмечен линиями, которые помогают нам определить объем.

Цилиндры, пипетки, бюретки и используются для небольших объемов жидкостей.

Чайные ложки и столовые ложки используются для измерения объема жидкости, используемой при приготовлении пищи.

Объем можно измерять в миллилитрах и литрах.

Миллилитры можно сократить до мл . Литры можно сократить до нижнего регистра l или до прописной L.

В США объем также измеряется в галлонах, пинтах, квартах и ​​ чашках .

Обычно эти единицы обозначаются на инструментах сокращенно:

галлон = галлон

пинта = pt

кварт =

кварты

чашка = c

Отличная работа по изучению измерительных инструментов!

Смотри и учись
