Как измерить батарейку мультиметром: Как проверить батарейку мультиметром? — самые полезные статьи в интернет-магазине радиодеталей и радиоэлектроники Electronoff

Как проверить емкость батарейки мультиметром в домашних условиях

Батареи характеризуются определенным вольтажом и фиксированной силой тока. Эти два параметра меняются под воздействием внешних физических факторов. Постепенно уровень заряда в устройстве снижается, и со временем такая батарея разряжается полностью. Поэтому важна информация о том, как научиться измерять уровень заряженности аккумуляторов и батарей. Также этот навык пригодится для анализа степени заряда батарей, которые долгое время не использовались.

Источники питания: какие бывают

Портативные элементы питания, которые используются в бытовых приборах и инструментах, смартфонах, ноутбуках и прочей цифровой технике, делятся на:

• одноразовые гальванические элементы. То, что в быту называется «батарейкой» (Duracell, Camelion и др.) Используются до полного разряжения, а далее подлежат утилизации по определенным нормам;
• аккумуляторные. Такие батареи можно заряжать неоднократно.

Одноразовые батарейки, называемые гальваническими, бывают солевыми и щелочными. Процесс исчерпания их заряда при использовании необратим. Попытки зарядить такую батарейку зарядным устройством успеха не принесут; более того, это может быть крайне опасно.

В редких ситуациях удается зарядить гальванический элемент на 15 %, однако в большинстве случаев батарейка сильно нагревается, что может привести к сильным ожогам кожи. Также восстанавливаемая таким путем обыкновенная батарейка может взорваться. Поэтому гальванические элементы следует утилизировать сразу после исчерпания их заряда.

Но даже во время подключения в гаджет батарейки необходимо контролировать: едкая щелочь может протечь и вызвать коррозию контактов, даже повреждение дорогостоящей электронной элементной базы.

Аккумуляторные же элементы подлежат подпитке зарядными устройствами. К данному типу элементов относят не только литиевые Li-ion-батареи гаджетов — айфона, фотоаппарата и прочих. Аккумуляторными могут быть «пальчиковые» батарейки.

Отличить их элементарно: на заряжающихся элементах есть маркировка mAh (миллиампер-час). Такие батарейки стоят намного дороже алкалиновых (щелочных) или солевых.

Гальванические батареи и аккумуляторы различаются также напряжением: у аккумулятора оно 1,2 B, у батареек — 1,5 В. Это параметр для стандартного круглого формфактора A-серии (батареек, известных в быту как «пальчиковые», «мизинчиковые» и т. д.).

Есть толстые элементы C- и D-серий, микробатарейки-таблетки (например, для слухового аппарата — у этих обозначение может быть разным в зависимости от фирмы), а также девятивольтовые в форме параллелепипеда со скругленными краями — на постсоветской территории они выпускались с лейблом «Крона».

Как проверить пригодность батарейки

Скопившиеся дома батарейки, считающиеся разряженными, можно легко проверить, чтобы убедиться в том, что они подлежат утилизации. Кроме того, иногда есть возможность реанимировать их пропусканием слабого тока, но для подобных процедур требуется специальный зарядный девайс.

Но требуется точно знать выдаваемый элементом ток и оставшуюся емкость. Для этого используется специальный прибор — мультиметр. Этот полезный прибор имеется в доме практически у каждого хозяина и позволяет осуществить множество измерений и детальный анализ параметров:

• определить участок прорыва проводки, чтобы не понадобилось ломать сразу все короба для кабеля или штрабить большой кусок стены;
• показать актуальный уровень напряжения в электросети — стабилизатор напряжения может ошибаться;
• проверить фазу в розетке/выключателе — самый действенный способ избежать короткого замыкания при починке проводки;
• измерить степень сопротивления проводки в доме и оборудования. Критически полезная функция при ремонте электросетей и электрооборудования в старых домах;
• проверить лампочки и прочие приборы на пригодность;
• узнать емкость батареи телефонов, смартфонов, iPhone, андроид-планшетов и даже геймпадов xbox. Эти параметры проверяются и программами-мониторами, однако не существует ни одного достаточно точного приложения, превосходящего мультиметр;
• измерить степень заряда батареек.

Такой тестер, несомненно, должен быть в каждом доме. Чтобы купить мультиметр, необходимо для начала выбрать конкретную марку — их множество. Самыми популярными считаются: Elitech, Hama, One, Orient, Sunwa, YX-1000A, BL1, BT-168D, BT1, DT-182, DT-830B, DT-832, DT-838, «Мегеон».

Измеряем степень заряда батареи мультиметром в домашних условиях

Процесс измерения работоспособности батареек делят на несколько этапов:

1. Анализ остаточного напряжения в батарейке (без нагрузки). На шкале мультиметра выставляется показатель «Измерение напряжения», после чего красную клемму зажимают на плюс, черную — на минус, и производят измерение. Батарейка формфактора AAA считается разряженной, если показатель будет менее 1 вольта.
2. Следующий этап — тестирование степени заряженности. Данный анализ покажет, возможна ли дальнейшая эксплуатация такого аккумулятора. Емкость его меряется с помощью измерения заряда (такой способ нельзя применять для батареек). Подается нагрузка более ста миллиампер, а затем замеряется время, за которое заряд упадет до отметки 1 вольт. Полученное время умножают на значение силы тока и получают, таким образом, емкость аккумулятора.

Определение нагрузки. Нагрузкой в данном случае называют величину, которую можно подавать на подконтрольный источник питания. Для измерения нагрузки:

• полюс «+» батареи подсоединяется к красной клемме;
• полюс «−» подсоединяется к черной клемме;
• на короткое время подается нагрузка на элемент;
• показанное на дисплее мультиметра значение является искомым остаточным напряжением.

Конкретный видеомастер-класс по измерению ампеража и проверки батареек на годность, а также отзывы о конкретных тестерах можно найти с помощью YouTube.

Если прибором определено значение вольтажа 1,2 В, такую батарейку можно не утилизировать. Ее можно применить в пультах ДУ (от бытовых приборов). Если показано напряжение, превышающее значение в 1,3 вольта — элемент питания с успехом будет работать в электронных часах.

Батарея, у которой мультиметр определил цифру 1,5 вольт, считается полностью заряженной.

Еще один способ анализа напряжения, как лабораторный, так и «самодельный», — способ измерения ампеража батареи. Такой прием позволяет максимально точно и корректно измерить мощность аккумуляторов.

Как это делается:

• выставляется наивысший показатель измерения мультиметра;

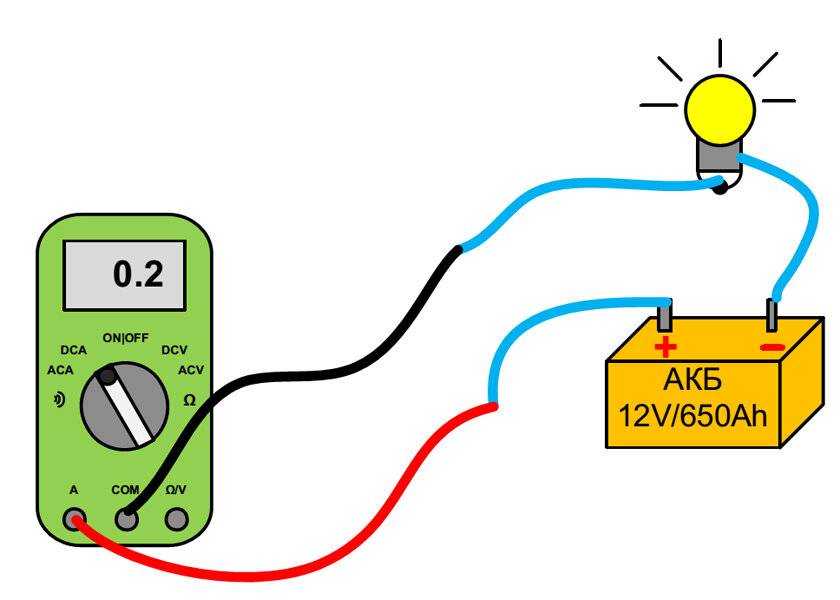

• на панели управления мультиметра выставляется значение измерения силы постоянного тока;
• на короткое время соприкасаются с разнополюсными контактами батареи;
• прибор выводит на дисплей значение силы тока.

Значение в диапазоне от 2 до 4 ампер показывает, что подконтрольный аккумуляторный элемент еще полностью пригоден к эксплуатации. Значение менее 1 ампера указывает на то, что батарея уже израсходовала свой ресурс и подлежит немедленной утилизации.

Независимо от типа химического источника тока, его следует сдавать в специальные приемники. Батарейки содержат соли тяжелых металлов, щелочи, кислоту, их нельзя бросать просто так.

Помимо батареек, проверить заряд можно также на аккумуляторах разного типа — никель-кадмиевых, никель-металлогидридных, литиевых, литий-полимерных.

Проверка аккумуляторов рекомендуется изредка в первые годы службы и практически ежемесячно — когда аккумулятору уже три-четыре года.

Рассчитывается срок исходя из заявленных производителями параметров: литиевые элементы питания в среднем служат около пяти лет, никель-металлогидридные усредненно выдерживают примерно десять тысяч циклов разрядки-заряда.

Как проверить заряд батареи от ноутбука

Каждый пользователь ноутбука должен знать, что неправильное использование батареи может стать причиной быстрого ее износа. Многие современные лэптопы отличаются очень недолговечным источником автономного заряда, что приводит к казусам, если нужно обновить ОС или «накатить» срочный важный патч.

Поэтому крайне важно следить за состоянием аккумулятора и его своевременным заряжанием.

Однако если аккумулятор от компьютера перестал заряжаться, следует проверить его работоспособность. Это можно сделать также с помощью мультиметра:

• Первое — необходимо установить прибор на режим постоянного тока.
• Разобрать аккумулятор, раздвинув крышки корпуса.
• Подсоединить аккумулятор к мультиметру. Аккумулятор должен быть полностью разряжен!
• Если АКБ исправен, то дисплей мультиметра покажет значение, равное количеству батарей, умноженному на 3,7. Если же это значение меньше — батарею пора менять.

Чтобы продлить срок службы батареи от ноутбука, необходимо соблюдать несколько простых правил:

• самое важное — следует всегда извлекать аккумулятор из ноутбука, когда есть возможность подключить его к электросети. Довольно часто ноутбук работает как стационарный ПК, при этом батарея всегда подключена к нему, что значительно укорачивает жизнь такой батареи. Впрочем, этот совет не работает, если лэптоп изначально обладает слабой батареей с низкой силой тока;
• необходимо раз в неделю проводить полную разрядку и зарядку батареи, что совершенно нетрудно, если в ноутбуке есть мощный процессор и дискретная видеокарта.

Как проверить заряд батарейки БИОС мультиметром

Батарея BIOS предназначена для беспрерывного питания памяти компьютера. Подключается этот элемент к материнской плате. Если батарейка разрядилась — компьютер не включается или же запускается со сбившимися настройками, не работают USB-слоты.

В классическом корпусе типа «тауэр» нередко скопление пыли и конденсата, из-за чего гальванический элемент БИОС может выйти из строя раньше. Обычный срок службы этой «таблетки» составляет десятки лет, но проверять ее работоспособность — критически важно.

Чтобы оценить степень заряда такой батарейки, необходимо выполнить несколько простых действий:

• при включенном ПК отсоединить шнур питания сзади системного блока;
• снять боковую защитную крышку системного блока;
• аккуратно извлечь круглую батарейку БИОС из гнезда, она фиксируется в слоте небольшим пружинящим контактом;
• подключить один щуп мультиметра к периферии батарейки, второй — к ее поверхности.

Если мультиметр показал на дисплее цифру 3 — такое напряжение является нормальным и говорит о полной работоспособности батарейки BIOS.

как правильно измерить заряд и напряжение

Содержание

1. Проверка без нагрузки
2. Проверка под нагрузкой
3. Как мультиметром замерить ампераж
4. Таблица норм напряжения в зависимости от вида батареек
5. Расположение контактов у плоских батареек

Гальваническими элементами (батарейками) пользуются практически все. И у каждого пользователя хоть раз, но возникал вопрос проверки одноразовой батарейки на работоспособность. Для подобного тестирования достаточно мультиметра с режимом вольтметра и амперметра.

Проверка без нагрузки

Проверка одноразовых батареек мультиметром – наиболее простой и быстрый метод определения пригодности элемента. Для ее выполнения надо мультиметр (цифровой или стрелочный) перевести в режим измерения напряжения. Если тестер цифровой с автоматическим пределом измерения, то достаточно подключить его щупы к выводам батарейки. После этого останется считать с индикатора значение измеряемого параметра.

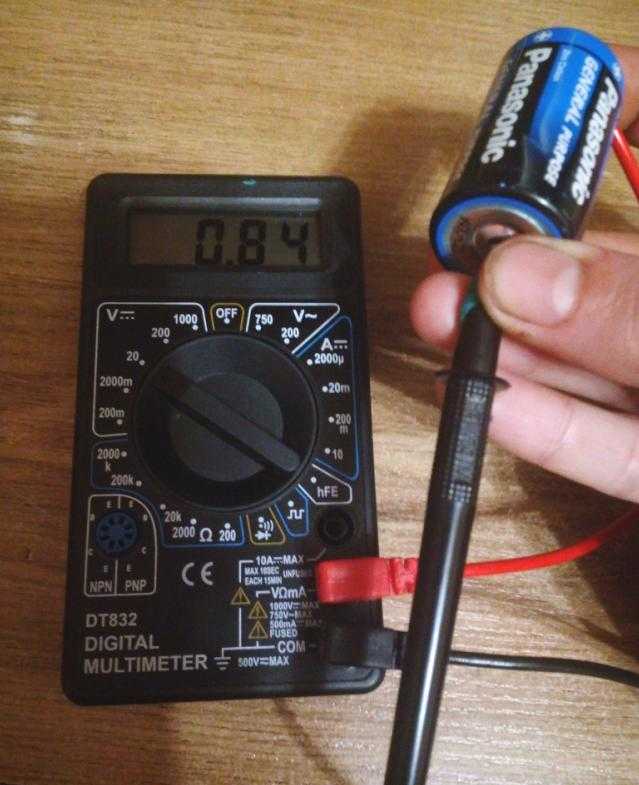

Измерение напряжения гальванического элемента при правильном подключении (батарея явно разряжена – выходной уровень всего 0,84 вольта)

Если имеется цифровой мультиметр с ручным выбором предела, то этот предел надо выбрать так, чтобы его значение было заведомо выше максимально возможного выходного уровня тестируемого источника тока. Так, для единичного щелочного или солевого элемента можно выбрать предел 2 вольта (на клеммах батарейки выше 1,5 В напряжения никогда не будет). Для Кроны понадобится установить предел повыше – например, 20 вольт, или другой уровень, заведомо выше 9 вольт – какой есть у мультиметра. Если предел окажется ниже выходного уровня гальванического элемента, на дисплее будет индицироваться знак перегрузки.

Индикация перегрузки при попытке замерить выходной уровень Кроны на пределе 2 вольта

Подключать батарейку к мультиметру можно в любой полярности. Если она окажется неверной, на дисплее перед значением напряжения будет индицироваться знак «минус».

Индикация знака «минус» при неверной полярности подключения

Можно установить и уровень в 200 вольт, но чем выше предел, тем ниже точность измерения.

При измерении на пределе 1000 вольт замеренное значение округляется до целых долей

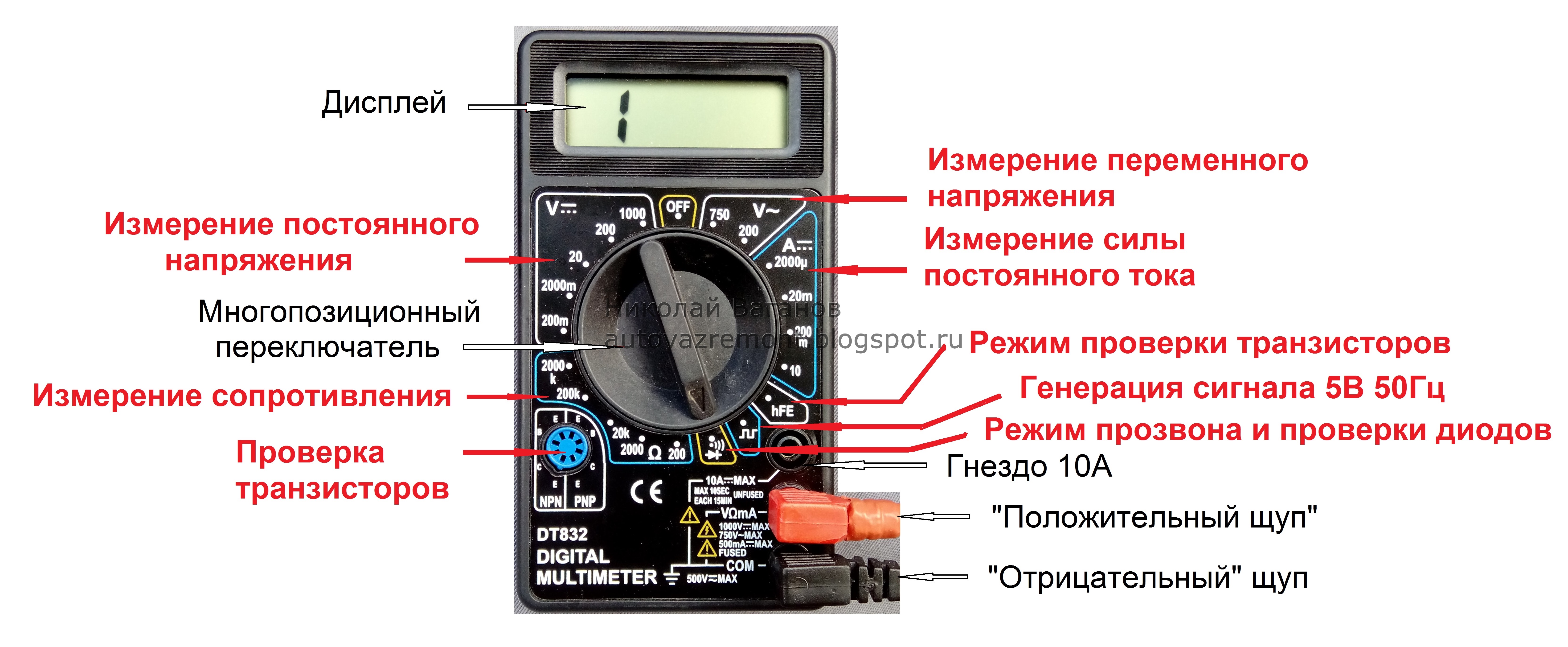

При тестировании батарейки цифровым мультиметром надо не только установить правильный предел, но и соблюсти полярность подключения. Плюсовой вывод тестера подключается к плюсу батарейки, а минусовой – к ее минусу.

Несоблюдение одного из этих правил (или сразу обоих) приведет к тому, что стрелка мультиметра при замерах упрется в левый или правый ограничитель. Это может повредить стрелку – погнуть или сломать.

Обратное отклонение стрелки цифрового тестера при неверной полярности подключения

Для наглядности видео.

Проверка под нагрузкой

Если к батарейке подключить нагрузку, ее выходное напряжение уменьшится («просядет»). Уменьшение выходного уровня связано с наличием у гальванического элемента внутреннего сопротивления, которое и определяет глубину просадки. Само внутреннее сопротивление является сложной и нелинейной зависимостью от многих величин, в том числе, от нагрузочного тока. Поэтому измерение напряжения под произвольной нагрузкой никаких практических сведений не даст. Замерять надо под реальной нагрузкой – при подключении к тому прибору, который питается от батарейки. Замерив это напряжение, можно оценить остаточный ресурс гальванического элемента.

Измерение напряжения батарейки под фактической нагрузкой

Как мультиметром замерить ампераж

В интернете можно найти советы провести тестирование «на ампераж» — измерить токоотдачу тестером в режиме амперметра. Для этого предлагается подключить щупы мультиметра к выводам батареи и посмотреть отдаваемый ток. Делать этого не следует по нескольким причинам.

1. Токоотдача не декларируется производителем батареи, поэтому по ней нельзя достаточно точно определить остаточный уровень заряда. К тому же этот параметр напрямую зависит от внутреннего сопротивления батареи, а оно является сложной функцией от многих параметров – температуры, остаточного заряда, состояния электродов и реагентов и т. п. Иными словами, однозначно определить состояние элемента, измеряя максимальный отдаваемый ток, не получится.
2. Амперметр имеет очень малое сопротивление, поэтому замер происходит практически в режиме короткого замыкания при отдаче максимального тока. Известно, что ёмкость батареи зависит от разрядного тока – чем выше ток, тем ниже ёмкость. Если запас энергии указан, как 1000 мА*ч, то это не означает, что током в 2 А можно разряжать батарейку в течение получаса. Емкость израсходуется гораздо быстрее. Заставляя элемент отдавать большой ток, пусть даже кратковременно, такой способ тестирования «съедает» заметную долю ресурса батарейки. Два-три замера, и большая часть запаса энергии будет впустую израсходована.
3. Короткое замыкание ведет к разогреву внутреннего содержимого батареи и еще большему сокращению срока ее службы.

Зато вполне возможно, и даже полезно, измерить фактический ток потребления под той нагрузкой, под которой предполагается эксплуатировать батарею. Это позволяет оценить примерное время предполагаемой работы источника питания. Для этого надо создать разрыв между одним полюсом батарейки и клеммой нагрузки. Если в приборе используется прижимной контакт, удобно вставить между ним и терминалом батарейки полоску двустороннего фольгированного текстолита, а к его «обкладкам» подключить щупы амперметра.

Измерение тока потребления с помощью полоски двустороннего фольгированного материала

Мнение эксперта

Становой Алексей

Инженер-электроник. Работаю в мастерской по ремонту бытовых приборов. Увлекаюсь схемотехникой.

Задать вопрос

Не стоит пытаться и «прозвонить» источник питания в режиме омметра, чтобы «определить внутреннее сопротивление» (его измеряют другими методами). А попытка такого тестирования приведет к подаче напряжения от батарейки к тестеру и вызовет случайные показания, по которым ничего нельзя определить. В худшем случае может случиться поломка прибора.

Таблица норм напряжения в зависимости от вида батареек

Выходное напряжение единичных гальванических элементов определяется электрохимическим процессами, происходящими в батарейке. Проще говоря, химическим составом источника питания. Для элементов, составленных из нескольких ячеек (например, Крона) напряжение определяется суммой напряжений всех «банок».

Читайте также

Можно ли заряжать «Крону» на 9 вольт в домашних условиях



Что касается конечного напряжения (при котором батарейка считается отслужившей свой срок), здесь все определяется потребителем. Одни приборы перестают работать при просадке напряжения на 10%, другим вполне хватает элемента, потерявшего и 20% от своего начального выходного уровня (можно переставить источник питания из одного прибора в другой, и он еще поработает). За условный ноль можно принять половину напряжения от новой батарейки – когда этот рубеж достигнут, батарея подлежит утилизации.

Теоретически возможно питать приборы, требующие относительно низкого напряжения, и элементами, севшими и ниже 50%. Но, изучив разрядные кривые (приведены для солевых батареек, для остальных типов источников питания они подобны), можно увидеть, что сначала гальванический элемент теряет напряжение медленно, а в конце периода жизни выходной уровень падает резко. Поэтому и дальнейшее снижение выходного уровня будет происходить намного быстрее, и практического смысла в дальнейшей эксплуатации нет.

По той же причине нерационально включать подсевшие батарейки последовательно, чтобы поднять общее напряжение и продлить их эксплуатацию – все закончится слишком быстро.

Разрядные графики солевых батареек (в зависимости от тока)

В таблицу сведены начальные и конечные уровни напряжения первичных гальванических элементов различного типа.

Тип гальванического элемента	Напряжение новой батарейки, В	Напряжение завершения эксплуатации, В
Солевой (цилиндрические АА, ААА и т.п	1,5	0,8
Щелочной (цилиндрические АА, ААА и т.п.)	1,5	0,8
Солевой (Крона)	9	4,5
Щелочной (Крона)	9	4,5
Литиевый цилиндрический (АА, ААА)	1,5	0,8
Литиевый дисковый (Coin, «таблетка», «компьютерная батарейка») CR2032 и другие литиевые гальванические элементы (не аккумуляторы!) с номинальным выходом 3 вольта	3	1,5

Расположение контактов у плоских батареек

Маркировка положительного вывода CR2032

Проще всего определить назначение выводов тестером – при измерении напряжения красный щуп прикладывается к предполагаемому плюсу, черный – к предполагаемому минусу. Если предположения оказались неверными, перед цифрой, показывающей уровень напряжения, будет индицироваться знак «минус».

Если тестера нет, придется запомнить, что отрицательный вывод имеет форму диска, изолированного от корпуса, а положительный – форму крышки с бортами.

Отрицательный вывод CR2032

Проверить тестером батарейку несложно. Главное – понимать, что дают измеренные величины и уметь правильно интерпретировать результат тестирования

Как проверить аккумулятор мультиметром

Пальчиковые батарейки используются во многих современных устройствах в качестве аккумуляторов. Хотя внешне эти изделия неотличимы друг от друга, их технические параметры, а также стоимость могут существенно различаться. Чтобы не попасть впросак, купив изделие с малым ресурсом, а то и вовсе нерабочее, следует знать, как проверить эти элементы, и уметь это делать на практике. Этот навык пригодится при проверке накопившихся дома аккумуляторов — если один из них находится на свалке, то другие еще могут служить в устройствах, не отличающихся по мощности. В этой статье мы разберемся, как проверить аккумулятор мультиметром, и при каком количестве остаточного заряда его можно использовать в электроприборах.

Содержание

• Проверка заряда без нагрузки
• Проверка электрических аккумуляторов мультиметром под нагрузкой
• Проверка аккумуляторов измерением силы тока
• Полезные советы
• Заключение

Проверка заряда без нагрузки

Для выявления полностью неисправных элементов достаточно произвести простую проверку:

• Выберите режим мультиметра, соответствующий измерению напряжения постоянного тока.
• Установить предел измерения равным 20В.
• Приложите щупы прибора к контактам проверяемой батареи и измерьте напряжение.
• Снять показания тестера.

Если напряжение, показанное при проверке аккумулятора мультиметром, превышает 1,35 В, аккумулятор исправен и будет работать в любом электроприборе. Если заряд ячейки меньше этого уровня, но не ниже 1,2В, его можно использовать в нетребовательных устройствах. При более низком уровне заряда батарея не может использоваться и должна быть утилизирована.

Для полноты такой проверки недостаточно, так как она показывает величину напряжения холостого хода (ЭДС).

В качестве нагрузочного элемента можно использовать обычную лампочку, предназначенную для использования в карманном фонарике. Светодиоды для этого не подходят из-за слишком малого сопротивления. Объем нагрузки должен быть в пределах 100-200 мА – это наиболее распространенный показатель для большинства современных электротехнических изделий средней мощности.

Однако для отбраковки явно непригодных аккумуляторов достаточно теста без нагрузки с помощью тестера. Если прибор показывает меньше 1,2В, проверять под нагрузкой бессмысленно.

Проверка электрических аккумуляторов мультиметром под нагрузкой

Остальные элементы проходят повторную проверку. Теперь разберемся, как проверить емкость аккумулятора под нагрузкой. Для этого выполните следующие действия:

• Подсоедините щупы мультиметра к контактам проверяемой батареи.
• Параллельно подключите элемент нагрузки и подождите 30-40 секунд.
• Удалить полученный результат.

В зависимости от показаний прибора необходимо отсортировать измеряемые элементы. Аккумуляторы с остатком 1,1 В или менее можно безопасно утилизировать. Изделия, при проверке которых устройство показало до 1,3В, можно использовать в пультах дистанционного управления. Если элемент под нагрузкой показывает 1,35 В и более, он полностью исправен.

Проверка аккумуляторов путем измерения силы тока

Этот метод применяется к новым аккумуляторам и позволяет оценить их мощность сразу при покупке. Положение мультиметра должно соответствовать постоянному току. Чтобы измерить уровень заряда новой батареи, выполните следующие действия:

• Установите тестер батареи на максимальный предел измерения.
• Возьмите новый элемент и присоедините к его контактам щупы прибора.
• Через 1-2 секунды после прекращения роста текущего значения на индикаторе щупы необходимо снять.

Нормальный ток для новой батареи должен быть 4-6 Ампер. Если он составляет 3-3,9 Ампера, это означает, что срок службы батареи сокращается, но ячейка пригодна для использования в портативной технике.

Показания мультиметра в пределах 1,3-2,9 Ампер свидетельствуют о том, что аккумулятор лучше не использовать в обычных бытовых приборах, но его можно устанавливать в устройства, потребляющие небольшое количество тока (например, телевизор или другие пульты дистанционного управления ).

Если значение тока, которое показывает тестер, составляет 0,7-1,1 Ампера, то такой элемент способен работать исключительно в устройствах с малым энергопотреблением, при этом качество работы оборудования снизится. Его можно использовать в системах дистанционного управления, но только в том случае, если под рукой нет лучших элементов.

Наглядно процесс проверки аккумуляторов мультиметром на видео:

Полезные советы

Вот несколько рекомендаций по использованию и утилизации батарей:

• Не откладывайте проверку и сортировку накопившихся батареек дома. В случае отсутствия новых батарей или их недостаточного количества, при необходимости можно временно использовать проверенную.
• Батарейки, севшие в бытовом приборе, не нуждаются в полной замене. Обычно их разрядка происходит не одновременно, и проверка выявит аккумуляторы, которые можно использовать дальше.
• Не храните непригодные батарейки дома и, тем более, не храните их в кейсе для оборудования. Часто из них вытекает электролит, а это приводит к порче находящихся рядом вещей.

• Ни в коем случае не пытайтесь повредить корпус батареи — содержащаяся в нем жидкость (кислота или щелочь) может попасть на кожу, вызвав химический ожог.

Кроме того, использованные батарейки нельзя выбрасывать в мусорные баки. Содержащийся в них электролит вреден для окружающей среды, поэтому аккумуляторы необходимо утилизировать в специально предназначенном для этого месте.

Заключение

В этом материале мы разобрались, как правильно проверить аккумулятор мультиметром, а также в каких устройствах можно использовать проверенные аккумуляторы, исходя из результатов измерений. Как видите, для измерения остатка заряда батареи достаточно иметь под рукой домашний тестер и иметь несколько минут свободного времени.

Пошаговое руководство – HobbyGradeRC.com

Марк Б.

Измерение напряжения батареи Lipo с помощью мультиметра

Литий-полимерные (Lipo) аккумуляторы широко используются в различных устройствах, включая радиоуправляемые автомобили и дроны. Эти батареи становятся все более популярными из-за их высокой плотности энергии, что приводит к более легким и компактным аккумуляторным блокам. Чтобы обеспечить безопасную и эффективную работу этих батарей, важно регулярно проверять их напряжение. В этой статье мы покажем вам, как измерить напряжение батареи Lipo с помощью тестера батареи и мультиметра.

Battery Checker

Battery Checker — это небольшое устройство, которое может измерять напряжение липо-аккумулятора. Он имеет два вывода, один из которых подключается к положительной клемме аккумулятора, а другой — к отрицательной клемме. Нажав кнопку на устройстве, можно увидеть полное напряжение аккумулятора. Кроме того, вы также можете проверить напряжение каждой отдельной ячейки, нажав другую кнопку.

При выборе устройства для проверки аккумуляторов важно, чтобы оно было точным и надежным. Доступно много поддельных версий, поэтому рекомендуется приобретать одну из надежных источников.

Мультиметр

Мультиметр — универсальный и доступный инструмент, который можно использовать для измерения различных электрических величин, включая напряжение. Чтобы измерить напряжение батареи Lipo с помощью мультиметра, вам необходимо подключить два провода мультиметра к положительной и отрицательной клеммам батареи. Мультиметр автоматически определит напряжение и отобразит его на экране.

Измерение напряжения отдельных элементов

Помимо измерения полного напряжения батареи, вы также можете проверить напряжение каждого отдельного элемента. Для этого вам нужно будет прикоснуться выводами мультиметра к каждой ячейке. Поскольку аккумуляторы Lipo соединены последовательно, напряжение каждой ячейки будет суммироваться, чтобы получить общее напряжение.

Например, если у вас есть батарея 4s Lipo, вы можете проверить напряжение каждой ячейки следующим образом:

1. Прикоснитесь щупами мультиметра к положительной и отрицательной клеммам первой ячейки. Это даст вам напряжение ячейки 1.
2. Прикоснитесь к выводам мультиметра к положительной клемме ячейки 1 и отрицательной клемме ячейки 2. Это даст вам напряжение ячеек 1 и 2.
3. Прикоснитесь к выводам мультиметра к положительный вывод ячейки 2 и отрицательный вывод ячейки 3. Это даст вам напряжение ячеек 1, 2 и 3.
4. Наконец, коснитесь выводами мультиметра положительной клеммы ячейки 3 и отрицательной клеммы ячейки 4. Это даст вам напряжение всех четырех ячеек.

Заключение

В заключение отметим, что проверка напряжения аккумулятора Lipo является важным шагом в обеспечении его безопасной и эффективной работы. Независимо от того, используете ли вы устройство для проверки батареи или мультиметр, измерение напряжения — это простой и понятный процесс. Регулярно проверяя напряжение, вы можете убедиться, что ваша батарея находится в хорошем состоянии, и избежать любых потенциальных угроз безопасности.

Литий-полимерные (LiPo) аккумуляторы — популярный тип перезаряжаемых аккумуляторов, используемых в автомобилях с дистанционным управлением, дронах и других электронных устройствах. Однако со временем эти батареи могут деградировать и терять способность удерживать заряд. Важно регулярно проверять свои LiPo аккумуляторы, чтобы убедиться, что они в хорошем рабочем состоянии, и избежать каких-либо проблем с вашими радиоуправляемыми устройствами. Один из самых эффективных способов проверки LiPo батареи — использование мультиметра.

Мультиметр — это электронный измерительный прибор, который можно использовать для проверки различных электрических характеристик, таких как напряжение, сопротивление и непрерывность. В этом руководстве мы покажем вам, как использовать мультиметр для проверки напряжения и емкости аккумулятора LiPo.

Шаг 1: Соберите необходимые инструменты и материалы. Чтобы проверить аккумулятор LiPo с помощью мультиметра, вам понадобится мультиметр, аккумулятор LiPo, который вы хотите проверить, и зарядное устройство для аккумулятора.

Шаг 2: Полностью зарядите аккумулятор. Перед проверкой аккумулятора важно убедиться, что он полностью заряжен. Подсоедините аккумулятор к зарядному устройству и дайте ему зарядиться, пока индикатор зарядного устройства не покажет, что аккумулятор полностью заряжен.

Шаг 3: Установите мультиметр на настройку напряжения. Большинство мультиметров имеют переключатель или кнопку для изменения настройки сопротивления на напряжение. Убедитесь, что ваш мультиметр настроен на измерение напряжения.

Шаг 4: Подсоедините мультиметр к аккумулятору. Подключите красный провод мультиметра к положительной клемме аккумулятора, а черный провод к отрицательной клемме. Мультиметр должен показывать напряжение аккумулятора. Напряжение полностью заряженной батареи LiPo должно составлять от 4,2 до 4,3 вольт. Если он читает меньше, вероятно, батарея не полностью заряжена или уже повреждена.

Шаг 5: После использования еще раз проверьте напряжение. После того, как вы использовали свое радиоуправляемое устройство и батарея разрядилась, снова проверьте напряжение, чтобы увидеть, насколько оно упало. Здоровая батарея LiPo должна поддерживать напряжение не менее 3,7 В на ячейку. Если оно упадет ниже, аккумулятор может быть поврежден.

Шаг 6. Утилизируйте батарею надлежащим образом, если она повреждена.
