Как измерить ток утечки: Как проверить ток утечки на автомобиле? Проверка утечки тока. Советы и рекомендации как правильно проверять ток утечки аккумулятора на автомобиле

защита, опасность, признаки, причины и способы устранения

При превышении нагрузки в замкнутой электросети иногда возникает утечка тока. Нагрузкой становятся различные проводящие объекты – человеческое тело, батареи, ванна, электрические приборы. Чрезмерно большой ток утечки представляет опасность для жизни, имеет риски повреждения бытовой техники. По этой причине стоит разобраться, как обнаружить и защититься от явления.

Содержание

1. Что такое утечка тока
2. Направленность тока при утечке
3. Причины возникновения утечки тока
4. С электроприбора в квартире или доме
5. В скрытой проводке в доме или квартире
6. Чем опасна утечка
7. Характерные признаки
8. Как проверить и найти ток утечки своими руками
9. Индикаторная отвертка
10. Работа с мультиметром
11. Прозвонка мегаомметром
12. Как определить, поврежден ли электроприбор
13. Поиск проблем в электропроводке
14. Средства защиты

Что такое утечка тока

Схема поражения человека электричеством

В ГОСТах 61140-2012 и 30331. 1-2013 дано определение понятия. Токовая утечка – это протекание электротока в грунт, к открытым, проводящим, сторонним предметам или защитным проводникам в нормальных рабочих условиях.

Ток направляется от фазы к земле по непредназначенному для этого маршруту:

• корпусу бытового оборудования – стиральных или посудомоечных машин, бойлеров, электрических плит;
• металлическим трубам водопроводной или газопроводной магистрали;
• сырому штукатурному слою квартиры или дома;
• иным токопроводящим путям.

Явление возникает в условиях повреждения изоляции в процессе старения, перегрузки домашнего оборудования или механических повреждений проводки.

Направленность тока при утечке

 Ток утечки в землю

Направление токов зависит от типа заземления:

• Изолированная нейтраль IT – утечка осуществляется через изоляционный слой к токопроводящим элементам. С них по проводникам она отводится в область растекания.
• Схема TN с глухим заземлением нейтрали – утечка проходит по REN-шине до вводного устройства защиты.
• Система ТТ – утечка выполняется через основную изоляцию от токоведущих до открытых проводящих элементов. По проводнику и заземлителю ток направляется в локальный грунт.

Направление и путь тока в схемах IT и ТТ одинаковы.

Причины возникновения утечки тока

Утечка возникает даже при функционировании оборудования в штатном режиме, но опасность появляется, когда превышен предел дифференциального тока. Допустимая норма может увеличиваться в нескольких случаях.

С электроприбора в квартире или доме

Пробой на корпус в системах: А) TN-C-S, В) TN-C

Напряжение возникает на корпусе бытовой техники (чаще всего водонагревателя или машинки-автомат). Причина заключается в повреждениях ТЭНа или разрывах изоляции. В трехпроводной или двухпроводной схеме подключения оборудования явление проявляется по-разному:

• Трехпроводное подключение прибора по схеме TN-C-S. При пробоях заземленного корпуса утечка направляется на шину PE. Электромагнитная или тепловая защита автовыключателя на линии питания активируется.
• Двухпроводное подключение прибора с заземлением типа TN-C. Утечка не приведет к срабатыванию автовыключателя и техника продолжит работать до момента образования дифференциального тока. Явление произойдет при касании к корпусу, элементу здания или труб водоподачи. Проводником утечки от прибора к земле будет человек.

Наибольшую опасность для жизни представляет двухпроводной тип подключения.

В скрытой проводке в доме или квартире

Повреждение изоляции кабеля скрытой проводки

При скрытой организации проводки существуют риски повреждения изолированных жил кабеля. Они происходят в таких случаях:

• Превышение нормативного срока эксплуатации. Квартира в доме застройки 50-90-х годов ХХ века оснащается алюминиевой или медной проводкой. Согласно ВСН 58-88 медные токоведущие жилы заменяются 1 раз в 30 лет, алюминиевые – 1 раз в 30 лет.
• Неправильное использование. Перегрузка электросети приводит к нагреву и разрушению изоляции кабеля питания.
• Механические повреждения проводников тока. Возникают, когда нарушена технология монтажа или неправильно просверливались стены.

Изоляция имеет постоянную величину сопротивления, но при подозрениях на утечку ее необходимо проверить.

Чем опасна утечка

Поражение человека током

Если изоляционный слой теряет сопротивление, человек, прикоснувшись к корпусу бытовой техники, оболочке провода, вилке штепсельного типа, розетке, трубе водопровода или отопления, стен жилого здания, выступит в роли проводника. Через его тело ток утечки поступит в землю. При этом существуют риски частичного поражения или летального исхода.

Токовая утечка повлияет на качество энергопотребления. В доме могут не работать некоторые потребители, но даже при выключенном состоянии техники на электросчетчике отразиться затрата электричества.

Заземление электроприборов предотвратит удары тока при касании к корпусу. В этом случае точка фиксации проводящего кабеля начнет интенсивно выделять тепло, что станет причиной возгорания проводки.

Характерные признаки

Путь тока утечки через поврежденный выпрямительный диод

Узнать токовую утечку можно по следующим признакам:

• легкое покалывание при касании к стенке, трубам, бытовой техники;
• увеличенный расход электроэнергии без видимых причин;
• начинает выбивать пробки при включении нескольких приборов;
• помехи и шумы от работающего радиоприемника;
• электроприборы при включении в сеть не работают;
• удары тока в ванной при проведении водных процедур.

Для устранения явления нужно выявить его причину.

Как проверить и найти ток утечки своими руками

Индикаторная отвертка

В домашних условиях можно применить простой метод – проверку утечки измерительными приборами.

Индикаторная отвертка

Инструментом можно найти фазу на предметах-проводниках. Кончиком отвертки необходимо прикоснуться к различным участкам. Загорание лампочки свидетельствует о нарушении изоляционного слоя.

Работа с мультиметром

Прибор используется в режиме омметра для уточнения показателей сопротивления. Понадобится включить мультиметр, перевести его на омметр, щупами посмотреть показатели между корпусами техники и каждым из штырей. Об утечке свидетельствует величина больше 20 мОм.

Показатель меньше 5 мА не является опасным при надежном заземлении электроприборов.

Прозвонка мегаомметром

Бытовую технику понадобится отключить от сети. Поскольку прибор умеет находить повреждения на нечувствительном к напряжению оборудовании, понадобится прикоснуться к нему щупами. Вращая рукоятку, генерируют напряжение. Утечка выявляется если сопротивление более 20 мОм.

При резком скачке напряжения от 500 до 1000 В слаботочная электроника выходит из строя.

Как определить, поврежден ли электроприбор

Приборы с металлическим корпусом при попадании на них фазного напряжения становятся опасными для жизни. Определить утечку можно так:

• Прикоснуться отверткой с неоновым индикатором к неокрашенной металлической части. Слабое свечение лампочки говорит об утечке. Проверка проводится на двух полярностях подключения.
• Выключить оборудование, достав вилку из сети. Выключатель в помещении привести в рабочий режим. Одним щупом мультиметра прикоснуться к прибору, другим – к розетке. Измерения производятся в обеих полярностях.

Не касайтесь руками бытовой техники.

Поиск проблем в электропроводке

Поврежденная цепь скрытой проводки часто становится причиной поражения током при ремонтно-отделочных работах. Наличие утечки легко проверить транзисторным радиоприемником.

Устройство настраивают на улавливание средней и длинной волны, прослушку станции в режиме молчания. Радиоприемник включают на полную громкость и начинают поиск, проводя им практически по стене. Шумы динамика и фоновые помехи говорят о повреждении коммуникаций.

Средства защиты

Устройство защитного отключения (УЗО)

Чтобы обезопасить себя от поражения током, а бытовую технику от поломок, используются следующие методы защиты:

• заземление всех домашних приборов и устройств;
• установка ШДУП (шины дополнительного выравнивания потенциалов) в ванной комнате;
• установка УЗО, который реагирует на суммарные показания около 100 мА и быстро выключает приборы;
• установка дифавтомата, отключающего электричество только на поврежденных участках;
• замена распаечных колодок в щитке и соединение их качественными клеммами;
• прокладка новой электрической линии с качественной изоляцией.

Организация защиты требует соблюдения норм безопасности и профессиональных навыков, поэтому понадобится помощь специалистов.

Обнаружение утечки тока позволит защитить человека от травм или смерти, предотвратит поломки техники. Самостоятельные изменения стоит проводить с соблюдением техники безопасности, а линию защиты организовывать с задействованием квалифицированных электриков.

Измерение тока проводимости (тока утечки) | Испытание вентильных разрядников | Подстанции

• 500кВ
• 330кВ
• 220кВ
• 110кВ
• 35кВ
• 20кВ
• 6кВ
• разрядник
• испытание

Содержание материала

• Испытание вентильных разрядников
• Нормы приемо-сдаточных испытаний вентильных разрядников
• Измерение тока проводимости (тока утечки)
• Проведение периодических проверок, измерений и испытаний вентильных разрядников

Страница 3 из 4

Допустимые токи проводимости (токи утечки) отдельных элементов вентильных разрядников приведены в табл. 5.

Таблица 5. Ток проводимости (утечки) элементов вентильных разрядников

Тип разрядника или его элементов	Выпрямленное напряжение, приложенное к элементу разрядника, кВ	Ток проводимости элемента разрядника, мкА	Верхний предел тока утечки, мкА
РВВМ-3 РВВМ-6 РВВМ-10	4 6 10	400-620
РВС-15 PBC-20 РВС-33, РВС-35	16 20 32	400-620
РВО-35	42	70-130
РВМ-3	4	380-450
РВМ-6	6	120-220
PBM-10	10	200-280
РВМ-15	18	500-700
PBM-20	24	500-700
РВП-3	4		10
РВП-6	6		10
РВП-10	10		10
Элемент разрядников РВМГ-110, РВМГ-150, РВМГ-220, РВМГ-330, РВМГ-500	30	900-1300
Основной элемент разрядника серии РВМК	18	900-1300
Искровой элемент разрядника серии РВМК	28	900-1300
Основной элемент разрядников РВМК-330П, РВМК-500П	24	900-1300

Примечание: Данные табл.

1.8.32 ПУЭ.

Измерение токов утечки и токов проводимости разрядников с шунтирующими сопротивлениями позволяет выявить такие же дефекты, как и измерение сопротивления разрядников мегаомметром, но на несколько более ранней стадии их развития.
Высокое постоянное напряжение для измерения токов проводимости и утечки разрядников можно получить от кенотронного аппарата АИИ-70 (см. рис. 1). Измерения производятся для каждого элемента в отдельности. При этом пульсация выпрямленного напряжения должна быть не более 10%. Аппарат АИИ-70 имеет однополупериодное выпрямление, поэтому для снижения пульсации в измерительную схему включается конденсатор, емкость которого зависит от типа разрядника и должна соответствовать данным табл. 6. Включение конденсатора позволяет уменьшить пульсацию до 3% амплитудного значения напряжения.

Таблица 6. Емкости для сглаживания выпрямленного напряжения при измерении токов проводимости разрядников

Тип разрядника	Номинальное напряжение, кВ	Наименьшая емкость, мкФ
		одно полупериодная схема	двухполупериодная схема
Элементы серии РВМГ, основной и искровой элементы разрядника РВМК	—	0,2	0,1
РВП, РВО	3-20	0,001	0,0005
Другие разрядники	3-10 15-20 30-35	0,2 0,05 0,03	0,1 0. 025 0,015

В качестве сглаживающих могут быть применены любые конденсаторы, в частности, косинусные.
Выпрямленное напряжение на испытываемый разрядник следует подавать с помощью экранированного проводника с целью исключения из показаний микроамперметра тока утечки по поверхности изолятора.

Рис. 1. Схема измерения тока утечки вентильного разрядника.
1 — регулировочный трансформатор; 2 — испытательный трансформатор; 3 — выпрямитель; 4 — киловольтметр; 5 — сглаживающий конденсатор; 6 — микроамперметр; 7 — разрядник защиты микроамперметра; 8 — экранированными провод; 9 — испытуемый разрядник.

Токи проводимости вентильных разрядников зависят от напряжения источника питания, поэтому контроль выпрямленного напряжения при измерении токов проводимости производят на стороне высшего напряжения, например, киловольтметром типа С19б или С-100 или измеряют токи утечки при помощи эталонного элемента, отградуированного для данного типа разрядников. Для этого в схему измерения токов проводимости вместо испытываемого разрядника устанавливают эталонный элемент СН-2, постепенно увеличивают при помощи регулировочного устройства испытательное напряжение до значения, при котором ток проводимости равен среднему нормированному значению для данного типа разрядника. Затем в схему устанавливается испытуемый элемент вместо эталонного и измеряется его ток проводимости при том же испытательном напряжении. Если ток проводимости при этом соответствует норме, то элемент разрядника удовлетворяет требованиям. Градуирование эталонного элемента производят отдельно для каждого типа разрядника. При отсутствии эталонного элемента в схему измерения устанавливают один из контролируемых элементов и определяют значение выпрямленного напряжения, при котором ток проводимости равен среднему нормированному для испытываемого типа разрядника. После этого при том же испытательном напряжении измеряют токи проводимости всех элементов и, сравнивая эти токи, определяют исправность элементов разрядника.

Измерение напряжения на низкой стороне недопустимо, так как при этом не учитывается искажение формы кривой напряжения и падение напряжения в трансформаторе, что может привести к заметным погрешностям. Так например, для разрядников РВС-33 разница напряжений при измерении на низкой стороне и на высокой стороне киловольтметром может достигать 15 — 18 % .
Схема, приведенная на рис. 9.1, громоздка, неудобна в условиях открытого распределительного устройства и работа с ней связана с повышенной опасностью. Для избежания указанных недостатков разработан и успешно применяется малогабаритный источник высокого напряжения постоянного тока. Этот источник состоит из преобразователя и умножителя напряжения. Питание от сети 220 В переменного тока частотой 50 Гц. Принципиальная схема источника представлена на рис. 9.2.
Преобразователь напряжения включает в себя регулируемый выпрямитель на 10-20 В, генератор напряжения 2 — б кВ частотой 2 — 5 кГц, схему регулирования напряжения. Смонтирован преобразователь в металлическом корпусе, в котором установлены кроме того приборы для измерения высокого напряжения с пределом измерения до 35 кВ и тока — до 1500 мкА.
Напряжение 2 — б кВ частотой 2 — 5 кГц через специальный разъем на панели преобразователя поступает по коаксиальному кабелю на умножитель напряжения. Последний имеет пять ступеней, выполненных на выпрямительных столбиках КЦ-201Е (Uобр = 15 кВ) и на конденсаторах типа КВИ-2200 пФ, (Uн=10 кВ). Умножитель смонтирован в бакелитовой трубе, в которой также расположен набор ограничительных сопротивлений для измерения напряжения на выходе устройства. На средней части бакелитовой трубы расположена клемма «35 кВ», а в верхней части — клемма «к прибору 35 кВ» для измерения выходного напряжения.
Вес устройства — 7.8 кг.

Рис. 2 Схема малогабаритного источника выпрямленного напряжения

Во время измерения с помощью этого устройства с разрядника должно быть снято заземление.
Данное устройство может быть использовано также для испытаний кабельных линий. Предусмотрена возможность получения выпрямленного напряжения до 60 кВ путем включения дополнительного умножителя напряжения.
Измерения токов проводимости разрядников, составленных из отдельных элементов, производятся по схемам, указанным на рис. 3 и 4.
Не допускается испытание разрядников, находящихся на открытых подстанциях, в туманную и дождливую погоду, во время выпадания росы, а также при температуре ниже +5°С.
Для подсоединения провода к электродам разрядника непосредственно с земли используют специальные высоковольтные штанги. Требования к таким штангам аналогичны требованиям, предъявляемым к измерительным штангам. Длина штанги 3,5 — 5 м в зависимости от конструкции опор, на которых установлены разрядники. Периодичность испытаний штанг для производства измерений на разрядниках 1 раз в год (перед периодом измерений). Величина испытательного напряжения 100 кВ. Время испытаний 5 мин.
Запрещается для присоединения проводов влезать на колонку разрядника или прислонять к нему лестницу, т.к. это может вызвать повреждение фарфоровых рубашек, армировки фланцев и падение разрядника.
При измерении следует иметь в виду, что после отключения кенотронного аппарата на высоковольтном проводе и конденсаторе сохранится высокое напряжение. Поэтому перед каждым прикосновением к высоковольтному проводу, конденсатору и выносному прибору, а также перед присоединением проводов, конденсатор необходимо разрядить разрядной штангой и заземлить.
Во избежание повреждения микроамперметра при разряде конденсатора, подключение разрядной штанги следует производить к вводу конденсатора или к выводу кенотронного аппарата.
При измерениях, проводимых в помещении, разрядники должны быть выдержаны в нем не менее четырех часов в летнее время и не менее восьми часов в зимнее время. Поверхность покрышки должна быть чистой и сухой. Применять воду для обмывки фарфора не рекомендуется, так как при этом требуется длительная сушка и повторное испытание.
При измерении тока проводимости разрядников при температуре окружающей среды отличной от 20°С, следует вносить температурную поправку на результат измерения, составляющую 3% на каждые 10°С отклонения температуры. Причем, при положительном отклонении температуры — поправка отрицательная, при отрицательном — положительная.
Существенное уменьшение тока проводимости по отношению к нормальной величине указывает на обрыв в цепи шунтирующих сопротивлений.
Увеличение проводимости является, как правило, результатом проникновения внутрь разрядника влаги, при этом значительные повышения проводимости происходят в случаях закорачивания части шунтирующих сопротивлений каплями влаги или отложения продуктов коррозии между электродами искровых промежутков.

Рис. 9.3. Схемы измерения тока проводимости разрядника из нескольких элементов с не заземленным высоковольтным электродом (а) и с заземленным (б).
* — измеряемый элемент разрядника.

Пробивное напряжение искровых промежутков элементов вентильных разрядников при промышленной частоте должно быть в пределах значений, указанных в табл. 7.

Таблица 7. Пробивное напряжение искровых промежутков элементов вентильных разрядников при промышленной частоте

Тип элемента или разрядника	Пробивное напряжение, кВ
Элемент разрядников РВМГ-110, РВМГ-150, РВМГ-220	59-73
Элемент разрядников РВМГ-330, РВМГ-500	60-75
Основной элемент разрядников РВМК-330, РВМК-500	40-53
Искровой элемент разрядников РВМК-330, РВМК-500, РВМК-500П	70-85
Основной элемент разрядников РВМК-500П	43-54
РВС-20	42-64
РВС-35	71-103
РВМ-6	14-19
РВМ-10	24-32
РВМ-15	35-43
PBM-20	47-56
РВМ-35	38-45
РВП-6, РВО-6	16-19
РВП-10, РВО-10	26-30,5
РБВМ-6. РВРД-6	15-18
PBOM-10. РВРД-10	25-30

Измерение пробивного напряжения для разрядников без шунтирующих резисторов производится по схеме рис. 4.а. Напряжение регулируется с помощью регулятора типа РНО. Контроль напряжения допускается производить по вольтметру, установленному в первичной цепи испытательного трансформатора. Скорость подъема напряжения не регламентируется. Ограничивающее сопротивление принимается не менее 10 кОм на 1 кВ испытательного напряжения.

Измерение пробивного напряжения разрядников с шунтирующими резисторами (РВС, РВМ, РВМГ и др.) производится по методике завода-изготовителя и только при наличии специальной испытательной аппаратуры (см. схему рис. 4,б), позволяющей довести испытательное напряжение на разряднике до пробивного в течение не более 0,5 с, но не менее 0,1 с и ограничивающий ток через разрядник до 0,1 А во избежание перегрева и повреждения шунтирующих сопротивлений. Интервал перед повторным пробоем должен быть не менее 10 с. Пробивное напряжение измеряется при помощи электронного осциллографа, включенного через емкостной делитель. Отключение установки при пробое разрядника осуществляется посредством реле практически мгновенно, но не более чем через 0,5 с.

Рис. 4,а. Схема измерения пробивного напряжения вентильного разрядника.
1 — регулировочный трансформатор; 2 — испытательный трансформатор; 3 — токоограничивающий резистор; 4 — искровой разрядник; 5 — измеряемый разрядник

Рис. 4,б. Схема измерения пробивного напряжения вентильного разрядника с шунтирующими резисторами.
1 — регулировочный трансформатор; 2 — испытательный трансформатор; 3 — емкостной делитель напряжения; 4 — реле; 5-измеряемый разрядник

• Назад
• Вперед

• Назад
• Вперед

Подстанции

org/BreadcrumbList»>
• Вы здесь:
• Главная
• Инструкции
• Подстанции
• Испытание вентильных разрядников

Читать также:

• Испытание ВЛ
• Испытания масляных выключателей
• Испытания трансформаторов и реакторов
• Выключатели от 3 до 750 кВ — ГОСТ Р 52565-2006
• Обслуживание разъединителей, отделителей и короткозамыкателей

Как проверить утечку тока на приоре – Защита имущества

Диагностика и устранение причин утечки тока

Для того чтобы провести измерение утечки тока аккумулятора необходимо подготовить:

• Мультиметр.
• Ключ рожковый на 10.
• Перчатки.

Как проверить утечку тока на автомобиле мультиметром

Перед началом работ по измерению необходимо выключить зажигание, достать ключ из замка. Стекла в машине нужно открыть, двери закрыть. При измерении силы тока будет включаться и отключаться АКБ, поэтому центральный замок может сработать и открытые стекла послужат доступом в салон.

• Внимательно проверить, чтобы все потребители тока были отключены (лампочки под капотом, в бардачке, багажнике т. п.).
• Откройте капот и отключите минусовую клемму от АКБ.
• Мультиметр следует перевести в режим измерения тока, подключив его в разрыв между отрицательным выводом аккумулятора и минусовой клеммой.
• Включить прибор, снять результаты утечки тока.

Важно! Все описанные работы следует проводить при заглушенном двигателе

Устранение утечки тока

Вопрос, как найти утечку тока в автомобиле, понятен и доступен многим автовладельцам, но устранение утечки, как правило, доверяют только специалистам. Хотя, если знать некоторые особенности этого процесса причину утечки тока можно устранить самостоятельно.

Для начала следует осуществить поиск цепи, по которой вероятнее всего, происходит утечка тока. Для этого нужно из монтажного блока последовательно вынимать предохранители, наблюдая за показателями прибора. Если вы найдёте место утечки тока — показатель величины существенно снизится. В инструкции по обслуживанию вашего автомобиля указана электрическая схема, по которой нужно определить, какое именно оборудование подключено к данному предохранителю и проверить его. Если вдруг оборудование окажется неисправным, его нужно просто отнести в ремонт либо купить новое.

Монтажный блок

Если все предохранители проверены, но тестер всё также определяет утечку тока, причина находится в области, незащищённой предохранителями: генераторе, стартере либо системе зажигания. Для этого необходимо отключить провода от этих систем и провести тщательную проверку. Также не стоит забывать, что автомобиль может быть оснащен самостоятельно установленными устройствами, которые без использования предохранителей подключены к цепи замка зажигания.

Далее нужно проверить всю проводку: если обнаружится подозрительная ее часть, необходимо «прозванивать» провода на предмет целостности состояния и искать замыкание. Эти действия нужно выполнять с помощью того же мультиметра, только установленного в иной режим – омметра. Данный режим позволит наблюдать сопротивление провода.

Проверить генератор. Чтобы это сделать, необходимо мультиметр установить в режим вольтметра, подсоединив параллельно приборам. Производить замер напряжения следует только при работе двигателя, включённых габаритах и подфарниках. В норме показатель напряжение равен 13,5–14 В.

Проверка генератора

Еще одной из причин утечки тока может послужить сигнализация. Для ее диагностики рекомендуется установить режим охраны и произвести проверку примерно через пять минут. Этого времени вполне достаточно для того чтобы сигнализация перешла в режим ожидания, а утечка прекратилась. Если произойдёт именно так, значит, сигнализация исправна, если нет – причина в ее неисправности. В таком случае стоит обратиться к специалистам, самому разобраться в системе сигнализации будет очень сложно.

Какой ток утечки — норма

Допустимая утечка тока аккумулятора

В любом автомобиле присутствует минимальный ток утечки порядка 50-80 мА. Этот показатель зависит от многих факторов. В частности: состояния проводки, возраста аккумулятора и чистоты его клемм, а также температуры воздуха. Саморазряд АКБ в разомкнутой цепи допускается не более 1% в сутки, но учитывая, что он постоянно подключен к бортовой сети, то этот показатель может достигать до 4 процентов. Таким образом, допустимая утечка будет равна емкости умноженной на коэффициент 0,4.

Поскольку, кроме допустимой утечки тока аккумулятора на автомобиле, даже в состоянии покоя могут потреблять ток такие потребители как: сигнализация и иммобилайзер (20-25 мА), аудиосистема (3 мА), блок центрального замка и контролер ЭБУ (по 5 мА), то ток покоя будет значительно выше. Итого спровоцированной нормой тока утечки считается – 50-70 мА, а максимально допустимым значением – 80-90 мА.

Повышенный ток может возникать из-за: гнилой старой проводки (в большинстве случаев), замыкания в цепи через окислы, поврежденной изоляции проводов и неправильно подключённой сигнализации или магнитолы. Хотя небольшое потребление тока сигнализацией допустимо, поскольку это активное устройство и требует питание на радио-модуль, датчики объема/удара и светодиод.

Произвести расчет тока утечки в зависимости от саморазряда аккумулятора (для нового норма потери 0,5–1,0 % а для подержанного АКБ 1–1,7 %) и количества потребителей, которые даже в дежурном режиме потребляют энергию, поможет наш online-калькулятор нормальной (естественной) утечки тока покоя аккумулятора автомобиля.

Нормальное значение утечки тока

Машина это крупный узел из сплетений проводов, бортовых компьютеров, всевозможных реле, других сложных агрегатов (которые питаются электричеством), а поэтому утечка от батареи будет неизбежной! То есть малые значения это абсолютно нормально!

Утечка также будет происходить еще и потому что минусовая клемма от аккумулятора, прикручивается к кузову, который имеет огромную массу, а значит статическую энергию, так ток будет немного, но утекать. В общем, малая утечка это вполне нормально, вот только какая она должна быть?

Показатели нормальных значений сильно колеблются, от марки и габаритов машины, до установленных в нее опций.

НА многих иномарках, он вообще отсутствует. Однако даже если в среднем от 15 до 75 мА (миллиампер), это нормальные показатели. Если взять среднюю иномарку класса «B» или «C», то утечка должна быть примерно 40 мА.

На больших авто, даже допускается в 80 мА, однако если вы подключаете оборудование, и у вас ток утечки измеряется в сотнях миллиампер или уже в амперах, то это однозначно много! Нужно срочно искать причины.

Как он протекает

1. Вариант первый. Корпус или каркас электроустановки (холодильник, системный блок, стиральная машина и прочее) касается металлического проводника, имеющего контакт с землей. Это может быть батарея отопления, сырой бетонный пол в квартире, другая электроустановка, подключенная к заземлению. В точке касания замыкается цепь, и возникает тот самый ток утечки. В чем опасность? Локальный нагрев точки касания может привести к возгоранию. Если контакт надежный, сила тока возрастет до порога срабатывания устройства защиты (вводной автомат на щитке питания). При слабом касании будет наблюдаться искрение и тот самый локальный нагрев. Чаще всего это приводит к оплавлению и дальнейшему повреждению питающих проводов. Кроме того это явление провоцирует электромагнитные помехи.
2. Вариант второй. Корпус электроустановки не имеет контакта с заземленными предметами и сам не заземлен. При касании внешних панелей человеком, возникает нагрузка (тело человека является проводником), и через организм протекает электрический ток. Поскольку сопротивление в данном случае велико, сила тока недостаточна для срабатывания автоматов защиты. А вот вред здоровью, вплоть до летального исхода, может быть нанесен. Надеяться на то, что пользователь будет обут в обувь с резиновой подошвой недопустимо. Равно как считать, что пол с покрытием из линолеума защищает вас от поражения электротоком. Тем более, что при работе стиральной машинки, руки у хозяйки чаще всего мокрые, что снижает сопротивление кожи.И если в первом случае достаточно правильно подобранного автомата защиты, вариант второй требует более продвинутых мер. Например, включение в цепь питания УЗО, которое реагирует на небольшой номинал тока утечки, и провоцирует срабатывание защитного автомата.

А как определить, есть проблема или нет? Для измерения тока утечки обычно вызывают бригаду мастеров электриков, которые проводят поиск проблемных установок с помощью прибора. На промышленных объектах эта процедура обязательна, равно как и при вводе в эксплуатацию жилого фонда. На крупных предприятиях больших городов — таких, как Москва, даже существуют штатные подразделения специалистов по этому вопросу.

А как самостоятельно проверить ток утечки в квартире или жилом доме? Ощущение покалывания электротоком, когда мокрой рукой касаешься корпуса стиральной машины — сомнительная и опасная диагностика.

Как отыскать потребителя энергии?

Дальнейший поиск утечки тока в автомобиле производится с помощью блока предохранителей (как правило, установлен под капотом вблизи лобового стекла). Порядок действий такой:

1. Оставьте амперметр подключенным к контактам аккумуляторной батареи, снимите крышку блока предохранителей.
2. Поочередно выдергивая из гнезд предохранители, следите за показаниями на дисплее мультиметра. Если манипуляция не дает результата и величина тока остается прежней, вставляйте элемент обратно в гнездо и переходите к следующему.
3. Когда заметите падение тока до нормы, выясните, какие электроприборы «висят» на цепи выдернутого предохранителя. Ищите «виновника» методом исключения, проверяя каждого потребителя отдельно.

Токовые клещи — как пользоваться

Как пользоваться токоизмерительными клещами?

Пользоваться данными устройствами очень легко. Конструкция токовых клещей позволяет проводить измерения на действующей электроустановке без каких-либо дополнительных монтажных работ и без разрыва цепи электропитания. Это является их огромным плюсом. Для измерения необходимо установить переключатель в нужное положение, обхватить клещами провод и зафиксировать показания тока.

Главная трудность в таких измерениях заключается в выделении отдельного одиночного проводника. Если клещами обхватить весь провод (фазный и нулевой проводники), то вы получите сумму токов, протекающих по обоим жилам. В идеале тут должен высветиться нуль, так как токи протекающие по фазному и нулевому проводникам равны по величине, но противоположны по направлению. Как показано на фотографии ниже вы ничего не узнаете и так измерять ток нельзя. Хотя если в таком положении клещи покажут какое-либо значение тока отличное о нуля, то это будет означать, что в данной цепи есть утечка, равная полученному значению.

Поэтому необходимо найти место, где данные проводники разделяются, и где есть возможность подлезть клещами. Например, в распределительном щитке в месте подключения фазы к автоматическому выключателю. К сожалению этого сделать можно не везде. Это является их небольшим минусом, но возможность измерения без разрыва цепи его полностью перекрывает, по крайней мере в моей деятельности.

Я работаю в связевых помещениях, где категорически запрещено обесточивать оборудование связи, поэтому токовые клещи являются единственным устройством, которым возможно померить ток и посчитать потребляемую нагрузку.

Как они устроены и какие бывают виды читайте в статье: Что такое токовые клещи и зачем они нужны?

Ниже инструкция описана на моделе Fluke 302+. Это качественные и хорошие токоизмерительные клещи, но они могут измерять только переменный ток. Постоянный ток другими моделями клещей измеряются аналогично как и переменный, только необходимо переключить их в режим измерения постоянного тока.

Перед любыми измерениями убедитесь, что ваша модель токоизмерительных клещей сможет для этого подойти. На них указано максимальное значение тока, которое можно ими измерить. В моем случае это переменный ток до 400А. Хотя такие большие токи вы у себя дома не встретите и поэтому дома подойдут любые модели.

Также на самих измерительных приборах указывается категория безопасности. В моем случае на моделе Fluke 302+ имеется маркировка:

• CAT III 600 V – это означает, что устройство защищено от кратковременных скачков напряжения внутри оборудования при эксплуатации в составе стационарных систем напряжением до 600В, например распределительных панелей, фидеров и ответвлений, а также систем освещения крупных зданий.
• CAT IV 300 V – это означает, что устройство защищено от кратковременных скачков напряжения от оборудования первичного уровня электроснабжения напряжением до 300В, например электрического счетчика, установки воздушной или подземной системы общего пользования.

Инструкция как пользоваться токоизмерительными клещами

1. Находим место, где можно свободно обхватить клещами одиночный проводник.
2. Переводим ручку переключения режимов измерения в нужное положение. В сети переменного тока на указатель A~ или A_AC. В сети постоянного тока на указатель A- или A_DC. Данные обозначения дополнительно дублируются на дисплее. Напомню, что мои клещи функцию измерения постоянного тока не поддерживают и поэтому на них данного обозначения нет.

3. Нажимаем на кнопку раскрытия клещей.

4. Обхватываем нужный проводник и устанавливаем клещи перпендикулярно плоскости провода.

5. Отпускаем кнопку раскрытия клещей. Так замыкается цепь магнитопровода и происходит измерение тока.
6. Записываем полученное значение тока на дисплее. Если его плохо видно, то можно результаты измерения зафиксировать, нажав кнопку “Hold”. Потом можно убрать клещи и увидеть измеренное значение тока. Оно будет показываться на экране пока вы не нажмете снова кнопку “Hold”.

Выше я описал основные функции токоизмерительных клещей, т.е. измерение тока без разрыва цепи. Думаю, что все понятно.

Для универсальности данного прибора практически все производители добавляют в его конструкцию дополнительные функции. Это возможность измерения других параметров, таких как напряжение, сопротивление и т.д. Об этом я расскажу в следующей статье: “Дополнительные функции токоизмерительных клещей”.

Сегодня нам так не хватает улыбок:

Разновидности

Несколько классификаций инструмента вызвано обилием параметров для сравнения. Поскольку токоизмерительными клещами пользуются для работы в мощных цепях с высоким напряжением, то основное подразделение основано на требованиях техники безопасности.

Деление таково:

Одноручные электроизмерительные клещи, предназначенные для работы в цепях с рабочим напряжением до 1000 В. Инструмент снабжен клавишей, предназначенной для раздвигания частей магнитопровода трансформатора тока. Прибор предназначен для управления одной рукой, имеет малые вес и габариты. Класс защиты устройства соответствует рабочему напряжению до 1000 В;

Двуручные электроизмерительные клещи. Данный инструмент обеспечивает работу в цепях переменного и постоянного напряжения величиной от 2000 В до 10 кВ. Имеет большие габариты за счет мощной изоляции и предназначен для работы двумя руками, поскольку рукоятки управления магнитопроводом имеют большую длину.

Обе разновидности могут иметь различную систему индикации измеряемого параметра:

• Аналоговые (стрелочные) измерительные клещи. Наиболее старая разновидность, не утратившая актуальность и в настоящее время, благодаря целому ряду преимуществ: малая инерционность стрелочного указателя, позволяющая контролировать и измерять короткие всплески тока, отсутствие дополнительного питания для внутренней схемы. Недостатки тоже есть, и они существенные: чувствительность к тряске и ударам, необходимость соотносить показания стрелочного индикатора и масштабного коэффициента переключателя пределов измерения;
• Цифровые электроизмерительные клещи. Основное преимущество – индикатор высвечивает реальное значение измеряемого параметра, избавляя пользователя от необходимости преобразования величин. Переключатель пределов измерения лишь корректирует показания индикатора для большего удобства считывания. Самый большой недостаток цифровых индикаторов – зависимость от источника питания, поскольку содержат внутри сложную электронную схему на цифровом микроконтроллере. Задержка времени установления показаний не позволяет измерять параметры коротких импульсов. Недорогие модели характеризуются слабой защищенностью от электромагнитных полей, что приводит к погрешностям измерения.

Работа в электрических цепях не ограничивается лишь измерением тока, важны и остальные электрические параметры сети, в связи с чем возник целый класс комбинированного инструмента на базе токовых клещей:

Фазометры. Служат для определения фазировки проводов в многофазных цепях;
Ваттметры. Приборы, измеряющие потребляемую мощность;
Вольтметры. Приборы для измерения значений напряжения на элементах цепи;
Мегаомметры

Приборы для контроля сопротивления изоляции, что особенно важно в цепях высокого напряжения.

Наличие комбинированного инструмента не снижает его надежности, поскольку единым остается только устройство индикации, а для измерения дополнительных параметров служат дополнительные вводные клеммы и схемотехнические элементы. С другой стороны, клещи мультиметр существенно улучшают удобство пользования и убирают необходимость иметь при себе набор различных измерительных приборов.

Принцип действия

Для чего предназначены токоизмерительные клещи

Они  представляют собой разновидность электрического тестера с широкими губками, которые могут зажимать электрический проводник. Первоначально они разрабатывались как универсальный инструмент для измерения переменного тока. Однако по мере совершенствования своей конструкции в составе клещей появились входы для приёма измерительных проводов и другие датчики, которые поддерживают широкий диапазон измеряемых величин. Незаменимые в качестве контрольного инструмента, зажимы измерителя облегчают работу в ограниченных пространствах и позволяют работать с проводниками под напряжением без прерывания цепи. Являясь высокоточным измерителем, клещи не могут быть изготовлены в неспециализированных мастерских или своими руками.

В измерительных клещах реализуется принцип магнитной индукции, который позволяет  определить значение тока  бесконтактным способом.  Электрический ток, протекающий через проводник, наводит вокруг него магнитное поле. Поскольку полярность часто меняется, то при этом происходят динамические колебания магнитного поля, которые пропорциональны силе тока.

Все типоразмеры токоизмерительных клещей работают с использованием эффекта Холла — наличия поперечного напряжения, возникающего при помещении проводника в магнитное поле. Внутри корпуса находится трансформатор, который  определяет интенсивность магнитных колебаний, преобразуя их значение в показание силы переменного или постоянного тока. Поэтому, даже при небольшом значении возникшей разности потенциалов, датчик обнаружит магнитное поле.  Это напряжение, которое пропорционально току, затем усиливается и измеряется (смотреть рисунок 1). Таким образом измеряются очень мощные токи.

Рисунок 1. Схема измерения переменного тока

Как измерить ток, используя трансформатор

При пропускании проводника через зажимы прибора, ток проходит через эти зажимы, выполняя роль железного сердечника силового трансформатора. Далее ток поступает во вторичную обмотку, которая подключена через шунт входа измерителя. Из-за соотношения количества вторичных обмоток к числу первичных обмоток, намотанных вокруг сердечника, ток, поступающий на вход, намного меньше. Обычно первичную обмотку представляет один проводник, вокруг которого зажаты губки. Если вторичная обмотка будет, например, иметь 1000 витков, то ток вторичной обмотки будет в 1000 раз меньше того, что протекает по первичной обмотке. Таким образом, 1 ампер в измеряемом проводнике будет производить только 1 миллиампер на входе прибора.  Увеличив число витков во вторичной обмотке, можно  легко измерить мощные токи.

Как измерить постоянный ток, ведь он протекает через проводники с фиксированной полярностью? Здесь магнитное поле вокруг проводника не изменяется, и обычным способом зарегистрировать соответствующие показания невозможно.   Поэтому клещи вокруг такого проводника замыкают с некоторым зазором (смотреть рисунок 2).

Как измерить ток утечки в машине токовыми клещами? — бортжурнал Toyota RAV4 2.0 MT 2WD 2015 года на DRIVE2

Как измерить ток утечки токовыми клещами?

Каждый опытный автолюбитель должен беречь свою аккумуляторную батарею. Итак, давайте разберем что такое «ток утечки» АКБ и как его измерить при помощи токовых клещей.

Что же такое ток утечки автомобиля?

Когда Ваш автомобиль не используется, стоит на стоянке, а клеммы на аккумулятор наброшены, то все равно в машине есть несколько потребителей тока. Среди них: часы, сигнализация, компьютер и т.д., которые потребляют какой-то минимальный ток. Кроме того, в электро системе авто может быть поломка, что-то может «подкорачивать» и ток утечки возрастет в разы!

Если вовремя не выявить такую проблему, то аккумулятор при стоянке разрядится в «ноль». Нужно будет снимать батарею и ставить её на штатное зарядное устройство или просить «прикурить» машину.

Как Вы догадываетесь это может значительно сократить срок службы батареи или она вовсе выйдет из строя и нужно будет покупать новую.

Обратите внимание

Поэтому измерение утечки тока автомобиля токовыми клещами является очень важной процедурой при диагностике авто. Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром

Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора

Стоит отметить, что мы уже рассматривали в одной из статей то, как проверить ток утечки мультиметром. Но там в том случае, что бы не разрывать цепь электро питания нам приходилось проделать целую операцию по прикручиванию проводника на клеммы аккумулятора.

Ведь мультиметр в режиме измерения силы тока необходимо включить в разрыв цепи. В случае же с токовыми клещами все намного проще, конструкция прибора позволяет измерять ток утечки безконтактно.

Измеряемый проводник нужно поместить в «кольцо» клещей и тратить время на отключение цепи питания автомобиля не требуется.

измерение тока токовыми клещами

Процедура измерения тока утечки токовыми клещами

Теперь нужно в кольцо токовых клещей захватить всю вязку проводников, которые отходят от плюса или минуса аккумулятора. То есть, измерить ток, который протекает по электро цепи авто

Обращаю внимание, что нужно захватить все проводники, которые идут с клеммы, иначе измерения будут не точны. На табло прибора появится наш ток утечки

утечка тока автомобиля

Давайте определим какой может быть ток утечки на авто. Считается, что в нормальном состоянии, когда автомобиль стоит на сигнализации, он должен быть от 30 до 50 мА. На навороченных электроникой машинах может доходить до 80 мА.

Показания выше 100 мА должны серьезно Вас насторожить. В таком случае что-то потребляет очень много или имеется неисправность в электрооборудовании авто.

Важно

Если ток утечки автомобиля будет очень большой, то аккумуляторная батарея будет быстро разряжаться.

Поверьте на слово, что высокий ток утечки на автомобиле «убил» уже не одну аккумуляторную батарею. В таком режиме работы, когда АКБ постоянно подвергается глубокому разряду, а потом еще вынуждена прокрутить маховик двигателя, ни одна батарея долго не сможет проработать. Генератор не успевает её полностью зарядить в процессе езды. Постоянно недозаряженый аккумулятор долго не протянет.

Поэтому очень важно вовремя выявить ток утечки и устранить неисправность. Надеюсь, данная статья поможет Вам при эксплуатации автомобиля и однажды спасет жизнь Вашему аккумулятору!Статья взята с сайта blog-avto.com/kak-izmerit…chki-tokovyimi-kleshhami/. PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток

PS: Если решите купить токовые клещи то имейте ввиду что не все клещи могут замерить постоянный ток а для замера в автомобиле именно постоянный ток.

Технология пользования

Инструкция для токоизмерительных клещей не отличается большой сложностью. Главное изучить возможные режимы замеров и пользоваться прибором в соответствии с ней. Если необходимо произвести измерения на одиночном проводе, то выбирается соответствующий режим. Для этого ручка переключателя переводится в нужное положение.

После фиксации диапазона замеров следует присоединить клещи к проводу, обхватив проводник, и расположить устройство перпендикулярно направлению жилы. После этого требуется определить результаты по экрану.

Если на дисплее будет зафиксирована цифра «1», то это свидетельствует о перегрузке, а значит нужно перевести переключатель в более высокий диапазон, отсоединив предварительно прибор от провода.

Часто не удается выделить одиночный провод, например, при замерах кабеля, идущего от розетки. При проведении работ возникнет индикация «0». Это свидетельствует о равенстве токов в фазе и нуле по модулю величины, хотя они будут различны по направлению тока.

При замерах на силовом кабеле в клещи заводятся несколько проводов. При этом нужно выбрать соответствующий режим.

Если вы хотите узнать, как правильно использовать клещи для измерения напряжения, то необходимо подключить проводок щупа красного цвета на разъем «VΩ», а черного цвета – на разъем «COM». При помощи переключателя надо будет выбрать режим и задать предел измерений. После присоединения щупов к источнику высветится индикация о полярности и величине напряжения.

Аналогично можно измерить и сопротивления с присоединением щупов. Но переключатель следует перевести в положение «Ω». Если у цепи будет сопротивление свыше 50 Ом, то прозвучит предупредительный сигнал.

ElektroMaster.org Ремонт и обслуживание бытовых электроприборов своими рукамиСоветы, руководства..

Яндекс.Директ

Амперметр — прибор для измерения силы тока в амперах. Шкалу амперметров градуируют в микроамперах, миллиамперах, амперах или килоамперах в соответствии с пределами измерения прибора.

В электрическую цепь амперметр включается последовательно с тем участком электрической цепи, силу тока в котором измеряют; для увеличения предела измерений — с шунтом или через трансформатор.

(Примером амперметра с трансформатором являются «токовые клещи»

Амперметр

Токовые клещи — Амперметр для бесконтактного измерения больших токов, позволяет измерять силу тока бесконтактным способом с высокой точностью, не прерывая подачу электроэнергии потребителям.

При измерении силы тока щупы клещей, в которых вмонтированы ферритовые сердечники, как бы обхватывают проводник, оставаясь полностью изолированными от открытых участков проводов.

Важно

За счет образования ферритами колебательного контура при протекании тока по проводнику возникает магнитная индукция, значение которой прямопропорционально силе тока, протекающей по проводнику.

Это значение регистрируется токовыми датчиками токоизмерительных клещей  и преобразуется в значение силы тока, которое либо высвечивается на дисплее токовых клещей (если он конструктивно предусмотрен), либо выдает значение на внешний мультиметр через выносные щупы. В зависимости от модификации, токовые клещи  могут производить измерения силы как постоянного тока, так и переменного.

Токовые клещи

Общая характеристика

Наиболее распространены амперметры, в которых движущаяся часть прибора со стрелкой поворачивается на угол, пропорциональный величине измеряемого тока.

Амперметры бывают магнитоэлектрическими, электромагнитными, электродинамическими, тепловыми, индукционными, детекторными, термоэлектрическими и фотоэлектрическими.

Магнитоэлектрическими амперметрами измеряют силу постоянного тока; индукционными и детекторными — силу переменного тока; амперметры других систем измеряют силу любого тока. Самыми точными и чувствительными являются магнитоэлектрические и электродинамические амперметры. Принцип действия

Принцип действия магнитоэлектрического прибора основан на создании крутящего момента, благодаря взаимодействию между полем постоянного магнита и током, который проходит через обмотку рамки. С рамкой соединена стрелка, которая перемещается по шкале. Угол поворота стрелки пропорционален силе тока.

Электродинамические амперметры состоят из неподвижной и подвижной катушек, соединённых параллельно или последовательно. Взаимодействия между токами, которые проходят через катушки, вызывает отклонения подвижной катушки и соединённой с нею стрелки. В электрическом контуре амперметр соединяется последовательно с нагрузкой, а при высоком напряжении или больших токах — через трансформатор.

В материале частично использована информация с wikipedia.org

Как пользоваться токовыми клещами »

Основная задача электроизмерительных клещей измерение тока без разрыва проводника, современные приборы обладают функциями измерения напряжения, емкости, температуры, мощности и т. д. Принцип измерения основан на токовом трансформаторе или эффекте Холла.

Токовые клещи, работающие на принципе трансформатора тока, измеряют только переменный ток, т.к. трансформатор не пропускает через себя постоянный ток. Первичная обмотка это провод, обхватываемый токовыми клещами, а вторичная внутри токовых клещей с токовым датчиком.

Обхватить несколько витков одного проводника, то на вторичной обмотке ток во столько же раз увеличится. Это удобно для измерения небольших переменных токов, при этом нужно разделить полученное значение тока на количество витков.

Важно

Внешне токовые клещи, работающие на трансформаторе тока, отличаются отсутствием насечек на губках и  диапазона постоянного тока.

Токовые клещи, работающие на эффекте Холла, измеряют и постоянный и переменный ток. Принцип работы на эффекте Холла основан на измерении напряжения на гранях полупроводниковой пластины, через которую протекает постоянный ток, помещенной в магнитное поле перпендикулярно к ней. Магнитное поле образуется вокруг проводника, который обхватили токовыми клещами.

Изменение тока в проводнике, вызывает изменение магнитного поля вокруг проводника, что вызывает изменение напряжения на чувствительном элементе Холла. Напряжение чувствительном элементе преобразуется и выводится на экран в виде значения тока

Для токовых клещей, работающих на эффекте холла, важно располагать проводник перпендикулярно к губкам токовых клещей

Измерение тока

Для работы на нашем приборе APPA 133 выберем режим переменного тока А~ обхватим один провод. Выбор диапазона измерения в APPA 133 автоматический, в других приборах возможно необходимо выбрать диапазон. Если размещать проводник не перпендикулярно или не по рискам, то погрешность показаний увеличивается до 3 %.

Для измерения броскового переменного тока необходимо выбирать режим “inrush current”, например в случае измерения пускового тока электродвигателя. Для измерения макс мин тока выбираем соответствующий режим. При включенной печке максимальный ток 8,47 А.

Если обхватить сразу два провода, то токовые клещи покажут ноль, т.к. сумма токов двух проводников с разной полярностью равна нулю.

Если показания прибора не ноль, то имеется ток утечки или значение находится в пределах погрешности прибора. При измерении нескольких проводов одновременно значение тока будет суммой токов всех проводов.

Утечка тока может проявиться например, если вода из крана бьет током, нужно проверить ток утечки электрического бойлера.

Измерение напряжения

Для измерения постоянного и переменного напряжения выставим переключатель на V. Наш прибор имеет автоматический выбор диапазона, а так же позволяет измерять частоту. Переключать между режимами необходимо при отсоединенных проводах. У APPA 133 имеется защита от высокого напряжения более 1000 В.

Видим напряжение 221,1 В, частота 49,97 Гц.

При включенной печке видим что напряжение упало до 211,1 В, частота не изменилась. Произошло это из-за того что сечения проводов не хватает на мощность печки, что вызывает перегрузку и нагрев проводов. Необходимо поменять провода на более толстого сечения.

Измерение потребляемой мощности

Полная мощность (В*А) равна квадратному корню из суммы квадратов активной и реактивной мощностей. Реактивная мощность (Вар) равна произведению напряжения и тока, умноженному на синус угла сдвига фаз  между ними. Если нет потребителей с реактивной мощностью (двигатели, трансформаторы), то полная мощность нагрузки будет равна активной.

 Активная мощность вычисляется в приборе по формуле произведение напряжения на ток. Если прибор не позволяет измерять мощность, то полученный ток умножим на 220 В и получим мощность нагрузки. Для измерение активной мощности с помощью APPA 133 переводим переключатель W~. Переключать между режимами необходимо при отсоединенных проводах.

Вставляем щупы в розетку и обхватываем проводник.

Активная мощность потребления компьютера 28 Вт, а при включенной печке потребляемая мощность повысилась до 1728 Вт (~=211,1 В * 8,47 А). В APPA 133 так же можно измерить коэффициент мощности, отрицательное значение говорит о емкостном характере нагрузки (ток опережает напряжение), положительное значение говорит о индуктивном характере нагрузки (ток отстает от напряжения).

Выбрать токовые клещи можете в каталоге.

Популярные модели

Разница в цене может быть обусловлена как использованием раскрученного бренда, так и материалами, применяемыми для изготовления прибора. Рассмотрим самые востребованные токоизмерительные клещи из представленных на рынке РФ.

Mastech 266

Mastech модель M266

Существует три модификации этих токовых клещей M266, M266C и M266F. Дополнительные буквы С и F в названии моделей говорят о возможности измерения температуры и частоты. По форме, цвету и иным параметрам модели не отличаются.

Страна – производитель – Гонконг. Все токоизмерительные клещи серии М266 измеряют:

1. Переменный ток – до 1000 Ампер;
2. Переменное и постоянное напряжение – до 1000 Вольт;
3. Сопротивление – до 2 Мом;
4. Проверка диодов

Ко всем моделям поставляются качественные электрощупы с хорошим контактом в приборе. Удобная кнопка «Hold» для фиксирования показаний на экране под большим пальцем. Стоимость моделей:

M266 – 30$;

М266С (с термометром) – 31,50$;

М266F (с измерением частоты) – 31,50$.

Ресанта DT 266

Клещи Ресанта DT 266

Китайские токоизмерительные клещи низкого качества, имещие  ряд функциональных недостатков:

• Щупы быстро ломаются в местах соединения кабеля и штекера.
• Слабая пылезащита прибора приводит к загрязнению изнутри экрана. Если прибор используется в условиях повышенной запыленности – экран со временем становится нечитаемым.
• Люфт при раскрытии клещей со временем приводит к неточному соединению губок, а это приводит к неточностям в измерениях.
• Отсутствует подсветка экрана. Невозможно работать в помещении со слабым освещением.
• Погрешность прибора не соответствует заявленной и составляет около 5%, что недопустимо для такого мультиметра.
• Скорость реагирования очень низкая по сравнению с аналогами. Замер напряжения длится 2-5 секунд, замер силы тока – 6-8 секунд.
• Мелкие обозначения на передней панели прибора. Сложно разобрать что именно написано. Краска, с помощью которой нанесены обозначения легко стирается и через полгода работы переключать можно только по памяти или глядя на инструкцию

В целом, прибор предназначен для использования только в условиях высоких напряжений, где нет необходимости в высокой точности измерений:

1. Напряжение постоянное/переменное – 1000/750 вольт;
2. Прозвонка соединений;
3. Сопротивление – до 2Мом

Неоспоримым плюсом этой модели является цена 10,50$, но учитывая, что срок службы такого прибора не превысит одного года активной эксплуатации, а за это время вам придется пару раз покупать к нему дополнительные щупы – удовольствия от его использования вы не получите.

Fluke 376

Клещи Fluke 376 с датчиком iFlex

Один из лучших приборов в данном сегменте. Американское качество разительно отличается от всего остального, представленного на рынке. Высокая точность измерений (от 0,1%), защищенность от пыли и приспособленность к работе в экстремальных условиях делают эти клещи самыми популярными среди профессиональных электромонтажников.

Особенностью прибора является специальный датчик iFlex – который поставляется в стандартной комплектации. С его помощью можно проверить ток в тех кабелях, из за сечения или расположения которых их нельзя схватить клещами. Датчик подключается в разъем снизу.

Использование iFlex для измерений

Прибор снабжается качественными электрощупами, которые подключаются к тому же разъему. Дисплей белый, показания считываются легко, присутствует подсветка и кнопка Hold, «замораживающая» показания в нужный для вас момент. Измерения:

1. Переменный/постоянный ток – 1000 ампер;
2. Ток с помощью датчика iFlex – 2500 ампер;
3. Напряжение (переменное/постоянное) – 1000 вольт;
4. Частота 5 – 500 герц;

Работают клещи от двух пальчиковых батареек АА. Единственным их недостатком является высокая стоимость 244,30$, что конечно же, несравнимо с китайскими поделками, однако профессинальное качество прибора стоит таких денег.

Устройство и принцип действия

Токовые клещи включают в себя несколько компонентов.

• Магнитопровод, размыкаемый и сводимый при помощи пружинного механизма с рычагами (этот механизм напоминает щипцы).
• В корпусе размещён измерительный прибор, в состав которого входят дисплей (или стрелочная электроизмерительная головка), плата коммутации диапазонов измерений с многопозиционным переключателем. В цифровых приборах может быть как электронная плата с функционалом полноценного мультиметра, так и амперметр. В более «продвинутых» приборах вместо блока коммутации имеется цифровой селектор, автоматически выбирающий нужный предел измерений. В универсальном приборе с токовыми клещами имеются отдельные разъёмы для выбора режима вольтметра или омметра. Последний режим используют для замеров на отключённых электроустановках и цепях.
• Аналоговый прибор также комплектуется дополнительными калибровочными переменными резисторами – они помогают более точно установить ноль измерений, если тот сбился. Это необходимо для предельно точных замеров.
• Если ток измеряется в защищённых и трудных для свободного доступа точках цепей, в состав прибора с токовыми клещами входит замеритель с высокочувствительным и гибким щупом.

Принцип действия токовых клещей состоит в следующем. В его основе – эффект электромагнитной индукции. Провод, на котором замеряется рабочий (нагрузочный) ток, вставляется в зазор магнитопровода. На том есть вторичная обмотка. Первичный ток на замеряемом проводе создаёт вокруг себя переменное магнитное поле, которое и улавливается магнитопроводом. Оно в виде магнитного потока доходит до вторичной обмотки и наводит в ней индуцируемую ЭДС. Величина тока в проводе и вырабатываемого в катушке вторичного тока строго соотнесены, и первичный ток легко прикинуть.

Поскольку неразрывное кольцо магнитопровода потребовало бы ввода сложенного вдвое участка провода, на котором замеряется ток, и замеры были бы очень неточны, магнитопровод изготовлен в виде круглых клещей – разрыв в нём образуется при нажатии на рукоятки, и только тогда, когда на провод нужно надеть этот инструмент.

В качестве магнитопровода может применяться, например, трансформаторная сталь – если речь идёт о промышленной частоте в 50-60 герц. Отличие клещей от токотрансформатора в том, что последний обладает неразрывным кольцом или прямоугольным контуром.

Но особый прорыв в этой сфере достигнут благодаря открытию и вводу в обиход электриков и энергетиков датчика Холла. Он позволяет замерять не только переменный, но и постоянный ток – по всё тому же методу токовых клещей.

Как пользоваться измерительными клещами

Получить значение основных электрических параметров можно с помощью определенных приборов. Одним из таких устройств являются специальные клещи, позволяющие снимать показатели без разрыва цепи.

Данные «умные» приборы очень часто используются, так как позволяют получать несколько видов параметров. Приобрести измерительные клещи можно практически в любом специализированном магазине, где также сразу можно получить консультацию к их применению.

Основные характеристики

Измерительные клещи представляют собой специальный механизм, позволяющий определить силу переменного тока без разрыва основной цепи.

Состоит данное изделие из нескольких основных компонентов:

• магнитопроводов, которые могут определенным образом открываться и смыкаться;
• переключателя диапазонов;
• дисплея;
• выходных разъемов для щупов;
• кнопки фиксации токовых измерений.

Измеряющие клещи можно также применять в качестве обычного мультиметра, что делает их конструкцию универсальной. На каждом виде устройства должно быть указано категорию безопасности и величину максимально измеряемого тока.

Существует несколько видов клещей, что позволяет использовать их в определенных сетях.

Проведение измерений

Работа с измерительными клещами не представляет особой сложности, но требует выполнения основных правил безопасности. Перед тем как приступать, обязательно следует надеть защитные перчатки и обувь, а под ноги постелить диэлектрический коврик.

Процесс измерения состоит из нескольких этапов:

1. Сначала следует установить определенный диапазон измерения. Он зависит от того в какой сети вы работаете и какие параметры планируете получать. Более подробно об этом можно узнать в инструкции производителя.
2. Затем, нажав специальную кнопку, открываем магнитопроводы и обхватываем ими один проводник. Выполнять замеры можно для постоянного и переменного тока (все зависит от модели устройства).
3. После этого располагаем клещи перпендикулярно проводу и снимаем показатели с экрана.

Если вы попытаетесь замерять, таким образом, показания проводки от розетки, тогда вы должны увидеть 0. Этот показателя правильный, так как токи фазного и нулевого проводников аннулируют друг друга.

Если же вы увидели другое значение, то это указывает на утечку.

Измерять таким способом можно даже относительно малые показатели, что очень практично.

Нюансы использования токоизмерительных клещей можно узнать из этого видео:

Как проверить утечку тока на автомобиле мультиметром

Как проверить утечку тока на автомобиле мультиметром? Такой вопрос возникает у собственников отечественных автотранспортных средств, у владельцев некоторых моделей иномарок. Ведь у них нередко за ночь или пару часов разряжается аккумуляторная батарея. И если источник питания в полном порядке, то причина – значительные потери электрической энергии.

Содержание

• 1 Чем грозит утечка тока?
• 2 Диагностика тока утечки с помощью мультиметра
• 3 Поиск и устранение утечки тока
  • 3.1 Как найти место утечки?
  • 3.2 Особенности диагностики
  • 3.3 Проверка состояния
• 4 Проверка работы генератора
• 5 Высокие токи утечки
• 6 Как сохранить работоспособность аккумулятора дольше?
  • • 6.0.1 Интересные видео про утечку тока в автомобиле

Чем грозит утечка тока?

Утечка тока в автомобиле провоцирует стремительный разряд аккумуляторной батареи, возгорания электрической проводки, иные проблемы и сложности. Для того чтобы исключить подобный исход, необходимо найти утечку тока в авто, устранить их.

К разрядке приводит:

• Эксплуатация отработанного, деформированного аккумулятора.
• Нарушение изоляционного слоя электрической проводки.
• Наличие окислов, грязи на токопроводящих выводах.
• Неграмотное подведение приборов к электронике автомобиля.
• Минимальная подача заряда от генератора.

Для предотвращения подобной ситуации рекомендуется проверка аккумуляторной батареи, ее подзарядка, замена (срок устанавливается индивидуально).

Диагностика тока утечки с помощью мультиметра

Проверка утечки тока в автомобиле мультиметром выполняется все чаще. Для этих целей требуется:

• Переносной мультиметр.
• Провода с зажимами.
• Гаечный ключ рожкового типа.
• Резиновые перчатки для защиты.

Перед тем как делать замер, все электронные приборы, акустические системы и усилки отключаются. Отсоединяются от сети и неявные потребители электрической энергии. После этого выключается зажигание, изымается ключ. Открыв подкапотное пространство, при помощи гаечного ключа ослабляется отрицательный токопроводящий вывод. После этого можно приступать к изучению информации, как измерить параметры.

Двери автомобиля перед замерами закрывают, а окна открывают. Это необходимо для постоянного доступа. Ведь при отключении и включении источника питания нередко срабатывает центральный замок.

Как проверить утечку тока в автомобиле с помощью мультиметра? Выполняют такие действия:

1. На мультиметре устанавливается режим, который предназначен для измерения тока.
2. Прибор устанавливается на отметке в 10 А.
3. Создается разрыв созданной цепи. Для этого к отрицательной клемме подводится провод, который присоединен к амперметру, снимается.
4. Второй провод подводят к отрицательной клемме, которой укомплектована аккумуляторная батарея.
5. Затем устанавливается ток.

Одновременно подводить провода к положительному и отрицательному токопроводящему выводу нельзя. Ведь это провоцирует короткое замыкание, выход из строя предохранителя.

На мониторе устройства отображается сила тока при подключенных к энергетической сети потребителях. Незначительный ток утечки допускается.

Для оценки используется следующая норма: от 15 до 65–70А. Если в процессе измерений было установлено большее число, то проводят поиск утечки, устранение основных причин.

Поиск и устранение утечки тока

Проведя на автомобиле тестером все необходимые измерения, установив наличие утечки, выделяются проблемные участки.

Начинающие автомобилисты устанавливают в транспортное средство разнообразное оборудование, дополнительные агрегаты. Это приводит к существенной перегрузке электрической сети машины. Поэтому проверка начинается с оборудования, которое было установлено в автотранспорт водителем.

Как найти место утечки?

• Мультиметр подключается в режиме амперметра.
• Каждое внештатное устройство, штатное оборудование отключается поочередно. При этом все показания, которые отображаются на мониторе мультиметра, фиксируется.
• Если на мониторе отображаются стандартные параметры силы тока, проводят осмотр оборудования, которое было отключено. Ведь агрегат нормально не функционирует.

Перед определением оборудования, которое провоцирует утечку тока, проверяется состояние аккумуляторной батареи, токопроводящих выводов и других элементов. При необходимости проводят замену источника питания.

Особенности диагностики

Для того чтобы определить ток утечки, используют мультиметр, который укомплектован режимом амперметра. Для этих целей подойдет переносная модель, при помощи которого устанавливается не только сила тока.

Перед тем как проверить утечку тока в авто, необходима подготовка, которая включает:

• Отключение приборов, которые подводятся к электрической сети.
• Отключение неявных потребителей электрической энергии.
• Отключение зажигания.
• Установка крышки капота в определенном положении.
• Ослабление отрицательной клеммы при помощи специального ключа.

Проверка состояния

Проверка включает не только использование мультиметра. Для выявления проводят осмотр установленного в автотранспортное средство электрического оборудования. Требуется оценка качества электрической проводки. Нередко некачественная или поврежденная изоляция приводит к существенным потерям.

К штатным агрегатам прилагается проводка, которая укомплектована изоляционным слоем. Электрические провода, которые входят в состав нештатного оборудования, располагаются неудобно или неправильно. При контакте с блоком двигателя, кронштейном повреждается изоляционный слой, возникает короткое замыкание, возгорание и утечка.

Проверке подвергается проводка, подведенная к сигнализации, которая сосредоточена в дверных конструкциях, под сидениями. В результате, истирание изоляционного слоя происходит из-за постоянного замыкания, размыкания сформированной цепи.

Сигнализацию переводят в соответствующий режим. После этого отслеживаются показатели, которые отображаются на амперметре. Они постепенно уменьшаются. Если показатели остаются такими же, то требуется детальная проверка.

Проверка работы генератора

Иногда измерения не меняются из-за того, что плохо функционирует генератор. После поворота ключа зажигания генератор не передает импульс, аккумуляторная батарея не заряжается.

Проверка генератора проводится в такой последовательности:

• Зажигание отключается, ключ изымается.
• Потребители электрического тока отключаются.
• Провода с зажимами от мультиметра подводятся к аккумуляторной батарее. При этом отслеживается соответствие плюсу и минусу.
• Для установления напряжения используют режим вольтметра. Показатель должен составлять 12,9 В.
• Запуск мотора, подключение печки, включение фар.
• Проверка напряжения (повышение до 14В).

При определении более низкого напряжения проводят проверку работоспособности генератора. К этому мероприятию привлекают мастеров, пользуются услугами автомобильных мастерских. Допустимый показатель они устанавливают быстро. При помощи современных стендов устанавливается состояние генератора, наличие поломок.

Высокие токи утечки

Разряд источника питания ускоряется, если ток утечки достигает значительных показателей. Подзарядка аккумуляторной батареи – временная мера.

Если автотранспорт укомплектован кислотно-свинцовыми батареями, то частые разрядки провоцируют оседание соляных соединений на выводах и пластинах. Пригодная для работы площадка уменьшается. Характеристики и параметры аккумуляторной батареи ухудшаются.

Как только запускается процесс кристаллизации отложенных солей, устройство полностью выходит из строя. Провести его реанимацию невозможно. Поэтому потребуется подбор и приобретение нового источника питания.

Как сохранить работоспособность аккумулятора дольше?

О наличии аккумуляторной батареи водители не вспоминают до того момента, пока не возникают проблемы с запуском двигателя. Для того чтобы предотвратить подобный исход, требуется:

1. Проводить тестирование аккумуляторной батареи с установленной периодичностью. Сроки проверки прописывают в технической документации.
2. Очистка корпуса. С поверхности счищают грязь, подтеки электролитического состава.
3. Очистка токопроводящих выводов. Окисел и грязь, которая присутствует на клеммах, способствует ухудшению контакта. В результате, появляется остаточный ток.
4. Проверка состояния электрических проводов. Проводят осмотр зажимов, крепежей. В случае необходимости проводят дополнительную фиксацию.
5. Периодическая эксплуатация аккумуляторной батареи. Зимой автотранспортом пользуются не все водители. Поэтому и источник питания постепенно разряжается. Для того чтобы он не портился, его периодически подзаряжают.
6. Проверка электролита. С помощью специального инструмента устанавливается уровень электролитического состава, его состояние и состав.

Для поддержки автотранспорта в работоспособном состоянии регулярно выполняется проверка и оценка состояния. С особой тщательностью проверяют источники питания. Ведь их плохое функционирование провоцирует короткие замыкания, воспламенения, другие проблемы. Важно проверять и наличие тока утечки.

Интересные видео про утечку тока в автомобиле

Измерение тока утечки и сопротивления изоляции

Введение

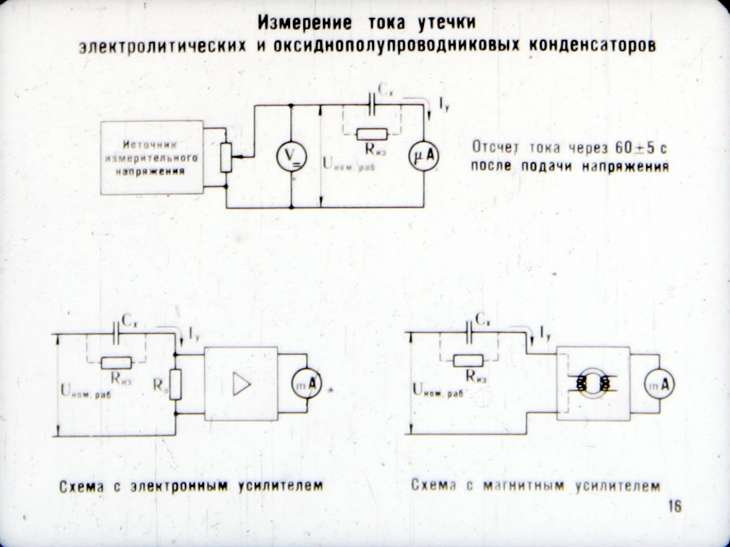

Чтобы измерить ток утечки или сопротивление изоляции устройства, необходимо подать на устройство фиксированное напряжение и измерить результирующий ток. В зависимости от тестируемого устройства измеренный ток обычно очень мал, обычно менее 10 нА.

Это приложение состоит из двух примеров, демонстрирующих:

• Как использовать модель 2450 для измерения тока утечки на конденсаторе
• Как использовать модель 2450 для измерения сопротивления изоляции между двумя жилами коаксиального кабеля

Единственная разница между этими двумя примерами применения заключается в том, что при измерении тока утечки результаты возвращаются в амперах. При измерении сопротивления изоляции результаты возвращаются в омах.

Приложение с током утечки подает напряжение в течение определенного периода времени, поскольку устройству требуется время для зарядки. В некоторых случаях результирующий ток измеряется все время, пока устройство находится под смещением. В других случаях производится только одно измерение в конце периода выдержки.

В следующих разделах описано, как выполнять эти приложения с передней панели. Они также показывают, как выполнять их с помощью удаленного интерфейса с командами SCPI или командами Test Script Processor (TSP®).

Необходимое оборудование

• Один интерактивный прибор SourceMeter® модели 2450
• Два триаксиальных кабеля
• Один конденсатор для измерения тока утечки
• Один коаксиальный кабель или другое устройство для измерения сопротивления изоляции
• Один кабель Ethernet, GPIB или USB для примеров удаленных команд TSP и SCPI

Настройка удаленной связи

Это приложение можно запустить с передней панели или любого из поддерживаемых интерфейсов связи прибора (GPIB, USB или Ethernet).

На следующем рисунке показаны места подключения на задней панели интерфейсов удаленной связи.

Рис. 1. Соединения удаленного интерфейса модели 2450.

Соединения устройств

В зависимости от тестируемого устройства (DUT) измерение тока обычно очень мало, обычно

Подключите ИУ между клеммами FORCE HI и FORCE LO модели 2450.

На рис. 2 показаны принципиальные схемы. Один показывает измерение тока утечки конденсатора. На другом показано измерение сопротивления изолятора между двумя жилами коаксиального кабеля.

Рис. 2. Схемы соединений для проверки сопротивления изоляции и утечки конденсатора.

На следующих рисунках показаны подключения задней клеммы к тестируемому устройству (DUT) для этих приложений. Если измерения утечки конденсатора вызывают помехи, вам может потребоваться использовать режим высокой емкости или добавить последовательно с конденсатором диод прямого смещения с малой утечкой.

Рисунок 3. Соединения на задней панели для проверки тока утечки. Рисунок 4. Соединения на задней панели для проверки сопротивления изоляции.

Измерение тока утечки

В следующем приложении показано, как использовать модель 2450 для измерения тока утечки конденсатора емкостью 1 нФ путем подачи напряжения и измерения результирующего тока с помощью передней панели или удаленного интерфейса. В примерах удаленного интерфейса показаны команды SCPI и команды TSP.

Это приложение настраивает модель 2450 на источник 20 В и измеряет результирующий ток утечки как функцию времени. Прибор выполняет текущие измерения за определенный период.

Для этого теста необходимо:

• Сбросить настройки прибора.
• Настройте прибор на чтение задних клемм.
• Выберите функцию напряжения источника и функцию измерения тока.
• Установите величину источника напряжения.
• Включить автоматический выбор диапазона.
• Установите задержку измерения.
• Используйте шаблон модели триггера Duration Loop для получения показаний за указанный период времени.
• Включите выход источника.
• Снимать показания за указанный период времени.
• Отключите выход источника.

ПРИМЕЧАНИЕ: При использовании модели 2450 для измерения малых значений тока убедитесь, что тестируемое устройство защищено от статического электричества. Если номинал конденсатора больше 20 нФ, для достижения наилучших результатов включите режим высокой емкости.

Для получения дополнительной информации об оптимизации измерений утечки конденсатора и минимизации шумов см. Справочник Keithley Instruments по измерениям низкого уровня, доступный на веб-сайте Keithley Instruments (http://www.keithley.com)

Настройка приложения измерения тока утечки с помощью передней панели

Для настройки приложения с передней панели:

1. Используйте измерительные провода для подключения конденсатора к задней панели модели 2450, как описано в разделе «Подключения устройств».
2. Сброс модели 2450.
   1. Нажмите клавишу МЕНЮ .
   2. В разделе Система выберите Управление .
   3. Выберите Сброс системы , а затем выберите OK .
3. Нажмите переключатель TERMINAL FRONT/REAR , чтобы настроить прибор на использование разъемов на задней панели (слева от переключателя отображается буква R).
4. Нажмите клавишу ДОМОЙ .
5. Нажмите клавишу ФУНКЦИЯ .
6. В разделе Напряжение источника и измерение выберите Ток .
7. Нажмите кнопку рядом с источником (внизу экрана).
8. Введите 20 В и выберите OK .
9. Нажмите клавишу МЕНЮ .
10. В разделе «Триггер» выберите Templates .
11. Рядом с шаблонами выберите Цикл продолжительности .
12. В поле «Длительность» введите время выдержки 30 с и выберите OK .
13. Рядом с задержкой введите 0,2 с и выберите ОК .
14. Нажмите клавишу HOME , чтобы вернуться на главный экран.
15. Нажмите клавишу TRIGGER , чтобы включить выход и выполнить измерения. Выход выключается, когда измерения завершены.

Рис. 5. Просмотр измерения тока утечки на передней панели.

Просмотр измерений на графике передней панели

Чтобы просмотреть измерения тока утечки на графике передней панели:

1. Нажмите клавишу MENU.
2. В разделе «Вид» выберите «График».
3. Выберите вкладку Масштаб.
4. В разделе «Ось Y» рядом с «Формат шкалы» выберите «Журнал».
5. В разделе «Ось X» рядом с параметром «Автоматическое масштабирование» выберите «Вкл.».
6. Выберите вкладку График, чтобы просмотреть график.

На рис. 5 показан график передней панели для этого приложения.

Настройка приложения измерения тока утечки с помощью команд SCPI

Следующий код SCPI выполняет измерение утечки конденсатора путем подачи напряжения 20 В и измерения результирующего тока утечки. Шаблон модели триггера Duration Loop подает напряжение в течение 60 секунд и выполняет измерения с интервалом 200 мс. . По истечении заданного времени конденсатор разряжается при 0 В, и выход отключается.

Отправьте следующие команды для этого примера приложения:

Настройте приложение измерения тока утечки с помощью команд TSP

ПРИМЕЧАНИЕ. Следующий код TSP предназначен для запуска из построителя тестовых сценариев Keithley Instruments (TSB). TSB — это программный инструмент, содержащийся на одном из компакт-дисков, прилагаемых к модели 2450. Вы можете установить и использовать TSB для написания кода и разработки сценариев для приборов с поддержкой TSP. Информация о том, как использовать TSB, содержится в интерактивной справке по TSB и в разделе «Введение в работу с TSP» справочного руководства по модели 2450.

Для использования других сред программирования может потребоваться внести изменения в пример кода TSP.

По умолчанию модель 2450 настроена на использование набора команд SCPI. Перед отправкой команд TSP на прибор необходимо выбрать набор команд TSP.

Чтобы включить команды TSP:

1. Нажмите клавишу МЕНЮ .
2. В разделе Система выберите Настройки .
3. Нажмите кнопку рядом с Command Set и выберите TSP .
4. Вам будет предложено перезагрузить компьютер. Выберите Да .

Следующий код TSP выполняет измерение утечки конденсатора путем подачи напряжения 20 В и измерения результирующего тока утечки. Шаблон модели триггера Duration Loop применяет напряжение в течение 60 секунд и выполняет измерения с интервалом в 200 мс. По истечении заданного времени конденсатор разряжается при 0 В, и выход отключается.

После выполнения кода результаты измерения отображаются в инструментальной консоли Test Script Builder. Из инструментальной консоли можно скопировать данные в электронную таблицу для построения графика.

Отправьте следующие команды для этого примера приложения:

График Рисунок 6 показывает результаты этого приложения. Обратите внимание на экспоненциальную реакцию конденсатора по току, когда он со временем заряжается до 20 В.

Рис. 6. Результаты измерения тока утечки.

Измерение сопротивления изоляции

Следующие приложения демонстрируют, как использовать модель 2450 для измерения сопротивления изоляции. В приложениях показано, как использовать интерфейс передней панели, удаленный интерфейс с использованием набора команд SCPI и удаленный интерфейс с использованием набора команд Test Script Processor (TSP®).

Вы измеряете сопротивление изоляции между дорожками на печатной плате и между проводниками в кабелях и разъемах.

Это приложение настраивает модель 2450 на источник 20 В и делает 10 показаний сопротивления с интервалом 100 мс. После проведения измерений выход отключается.

Для этого теста вам необходимо:

• Сбросить настройки прибора
• Настройте прибор на чтение задних клемм
• Выберите функцию напряжения источника и функцию измерения сопротивления
• Установить величину выхода источника напряжения
• Включить автоматический выбор диапазона
• Используйте шаблон модели триггера Simple Loop для установки количества показаний и времени интервала
• Включить исходный выход
• Сделать показания
• Отключить выход источника

Настройте приложение сопротивления изоляции с помощью передней панели

Чтобы настроить приложение с передней панели:

1. Подключите тестируемое устройство (DUT) к задней панели модели 2450, как описано в разделе «Подключения устройств».
2. Сброс модели 2450.
3. Нажмите клавишу МЕНЮ .
4. В разделе Система выберите Управление .
6. Выберите Сброс системы, а затем выберите OK .
7. Нажмите переключатель TERMINAL FRONT/REAR , чтобы настроить прибор на использование разъемов на задней панели (слева от переключателя отображается буква R).
8. Нажмите клавишу ДОМОЙ .
9. Нажмите клавишу ФУНКЦИЯ .
10. В разделе «Напряжение источника и измерение» выберите Сопротивление .
11. Нажмите кнопку рядом с источником (внизу экрана).
12. Введите 20 В (или другое применимое испытательное напряжение) и выберите OK .
13. Нажмите клавишу МЕНЮ .
14. В разделе «Триггер» выберите Templates .
15. Рядом с шаблонами выберите SimpleLoop .
16. Установите счетчик на 10 и выберите OK .
17. Установите задержку на 0,1 секунды и выберите OK .
18. Нажмите клавишу ДОМОЙ .
19. Нажмите переключатель OUTPUT ON/OFF , чтобы активировать выход.
20. Нажмите клавишу TRIGGER , чтобы начать снятие показаний. Измерения сопротивления отображаются в области измерения (верхняя половина) главного экрана.
21. Нажмите переключатель OUTPUT ON/OFF , чтобы выключить выход, когда вы закончите измерения.

Просмотр измерений на графике передней панели

Чтобы просмотреть результаты измерений сопротивления изоляции на графике передней панели при включенном выходе:

1. Нажмите кнопку МЕНЮ.
2. В разделе «Вид» выберите «График».

Настройте приложение с помощью команд SCPI

Следующие команды SCPI выполняют измерения сопротивления изоляции путем подачи напряжения 20 В и измерения сопротивления. Шаблон модели запуска Simple Loop используется для выполнения 10 измерений с интервалом 100 мс.

Отправьте следующие команды для этого примера приложения:

Настройте приложение с помощью команд TSP

ПРИМЕЧАНИЕ. Следующий код TSP предназначен для запуска из конструктора тестовых сценариев (TSB) Keithley Instruments. TSB — это программный инструмент, содержащийся на одном из компакт-дисков, прилагаемых к модели 2450. Вы можете установить и использовать TSB для написания кода и разработки сценариев для приборов с поддержкой TSP. Информация о том, как использовать TSB, содержится в интерактивной справке по TSB и в разделе «Введение в работу с TSP» Справочного руководства по модели 2450.

Для использования других сред программирования может потребоваться внести изменения в пример кода TSP.

По умолчанию модель 2450 настроена на использование набора команд SCPI. Перед отправкой команд TSP на прибор необходимо выбрать набор команд TSP.

Чтобы включить команды TSP:

1. Нажмите клавишу МЕНЮ.
2. В разделе «Система» выберите «Настройки».
3. Нажмите кнопку рядом с Command Set и выберите TSP.
4. Вам будет предложено перезагрузить компьютер. Выберите Да.

Следующие команды TSP выполняют измерения сопротивления изоляции путем подачи напряжения 20 В и измерения сопротивления.

Шаблон модели триггера Simple Loop используется для выполнения 10 измерений с интервалом 100 мс. После выполнения кода результаты измерения отображаются в Консоли приборов Test Script Builder.

Отправьте следующие команды для этого примера приложения:

Проверка тока утечки | ШЛЕЙХ

секрет производства ток утечки

24 сентября 2020 г.

Чувствую ли я себя в безопасности?

Все ли я делаю правильно?

Вы узнаете наверняка через несколько минут.

Испытания на безопасность являются обязательными и являются частью каждой окончательной проверки вашего электротехнического изделия.
Узнайте самые важные факты об испытании тока утечки .
Мы объясняем ПОЧЕМУ?, ГДЕ? и как?
А если вы хотите узнать больше, вы можете бесплатно скачать еще более подробную информацию в конце этой страницы!



ИЗОЛЯЦИЯ?

Как и в случае с испытанием на сопротивление изоляции и высоким напряжением, испытание на ток утечки касается качества и безопасности изоляции.

Проверка тока утечки проводится во время фактического использования электротехнического изделия. Для этого электрическое устройство подключается к рабочему напряжению и проверяется, не протекает ли слишком большой ток утечки через изоляцию в корпус. Таким образом, это комбинация проверки безопасности и функционального испытания.



ПОЧЕМУ?

Надежная изоляция является основной защитной мерой для обеспечения электробезопасности. Это гарантирует, что пользователь не прикоснется к проводникам под напряжением и что не произойдет короткого замыкания между проводниками или корпусом оборудования. Потому что, если бы это произошло, опасный для жизни ток мог бы протечь через пользователя, если бы он или она коснулись корпуса. Очевидно, что защитный заземляющий проводник должен гарантировать, что этого не произойдет. Но в худшем случае он также может быть неисправен. И это также было бы лишь уклонением от следствия, а не от причины.





Чтобы гарантировать все это, изоляция должна работать безупречно! И это должно быть подтверждено и задокументировано вами с помощью проверки тока утечки до поставки электротехнического изделия.

Это испытание не является обязательным для всех электротехнических изделий. Однако это вполне может потребоваться для сертификации электротехнического изделия при типовых испытаниях. Если это требуется во время производства, это обычное испытание. Это означает, что каждая деталь, то есть каждый электротехнический продукт, который вы выпускаете на рынок, обязательно требует проверки на ток утечки.



КАК?

Поскольку изоляция имеет «какое-то отношение к напряжению», испытание проводят при повышенном номинальном напряжении. Увеличение обычно составляет +6%, +10% или +15%. Причина: поскольку сетевое напряжение может быть увеличено до + 10 % в помещении конечного потребителя, это должно быть соответствующим образом смоделировано во время испытаний. Таким образом, электрическое изделие находится в рабочем состоянии с перенапряжением.
Этот тип процедуры имеет то преимущество, что во время испытания как можно больше компонентов электротехнического изделия временно или постоянно находятся под напряжением.
Этот тест часто называют «тестом на теплую утечку тока ». Логично, что существует также « испытание холодного тока утечки ». Следовательно, в этом испытании электротехническое изделие не эксплуатируется. Интенсивность теста здесь ниже.

Цель состоит в том, чтобы измерить ток через изоляцию в широком диапазоне условий повреждения. Это потому, что это критерий оценки изоляции. Он никогда не должен превышать указанный максимальный ток в течение всего периода испытаний.
Верхний предел тока утечки может быть определен по-разному для разных продуктов и в разных регионах/континентах. Поэтому параметры теста необходимо брать из стандарта, применимого к продукту и региону.

Измерение тока — это не просто измерение тока с помощью мультиметра!
Нет, пользователя имитируют различные RC-цепи (резисторно-конденсаторные сети). Они определены в стандартах для различных возможных случаев ошибок.

Проверка выполняется при различных условиях неисправности, автоматически моделируемых тестером.
Измерен ток утечки в проводнике защитного заземления электрического устройства.







При наличии на электротехническом изделии корпусных частей, не соединенных с защитным заземляющим проводом, испытание проводят с помощью испытательного щупа.



Таким образом, в течение 25 лет комплексные испытания всегда выполнялись автоматически в любых контрольных точках с помощью типовой матрицы SCHLEICH , которая полностью программируется:



Параметры испытаний	типичные нормативные значения	ШЛЕЙХ | от стандартного до индивидуального
Испытательное напряжение	1,05 – 1,1 x U номинальное значение	1,0 – 1,15 x номинальное напряжение
макс. допустимый испытательный ток	1–30 мА	1 мкА – 500 мА
минимальная продолжительность теста	1 с	от 0,1 с до 24 ч
измерительные цепи EN60990	3	1. Цепи измерения: невзвешенный ток прикосновения 2. Цепи измерения: ток прикосновения, оцененный для восприятия и реакции 3. Цепи измерения: ток прикосновения, оцененный для выпуска
измерительные цепи EN60601	1	1. измерительные цепи: EN60601
измерительные цепи UL	1	1. измерительные цепи: UL1026 + UL1283
частота измерения	500 Гц, 1 МГц	до 500 Гц/1 МГц

При таком диапазоне требований, конечно, идеально использовать тестовое устройство, которое соответствует как можно большему количеству мировых стандартов.
В этом сила SCHLEICH.



ТОК УТЕЧКИ до 1 МГц ?

Все больше и больше современных электротехнических изделий имеют встроенные электронные компоненты. Очень часто для внутреннего питания используются импульсные блоки питания. Они могут создавать импульсные токи утечки с очень высокочастотными частями до 1 МГц. Чтобы их можно было протестировать, технология измерения тока утечки также должна быть рассчитана на частоту 1 МГц.

Затраченные усилия немалые.
SCHLEICH предлагает тест на ток утечки 1 МГц , включая заводскую калибровку или калибровку DAkkS ! Гармонический отклик измерительной цепи также документируется.



Все готово? Хотите узнать больше?

Наша миссия – ноу-хау, ноу-хау, еще раз ноу-хау… Те, кто понимает методы испытаний с технической и нормативной уверенностью, получат максимальную отдачу от своего испытательного устройства.
– дипл. Инж. Мартин Ларманн

Да, расскажите подробнее. Я хочу максимальной безопасности для наших клиентов, нашей компании и себя.

Пришлите мне более подробную информацию из справочника по методам испытаний SCHLEICH.

• Можем ли мы выслать вам дополнительную информацию? Или мы можем быть полезны как-то иначе?
  Мы с нетерпением ждем вашего сообщения.
  Свяжитесь с нами!
• Поля со * обязательны для заполнения.
• Компания*
• Имя и фамилия*
• Адрес
• Почтовый индекс и город
• Страна
• Телефон*
• Эл. Отправляя эту форму, вы принимаете нашу политику конфиденциальности.

---

GLP2-БАЗОВЫЙ

Защитный проводник, изоляция, высокое напряжение, ток утечки и функциональный тестер

• Измерители сопротивления изоляции – IR
• Высоковольтные тестеры переменного/постоянного тока
• Тестеры «все в одном»
• тестеры безопасности и функционирования
Приложение
• . 40 вариантов устройств – до 21 метода испытаний в сочетании
• Цепь безопасности PLe, SIL3, Kat4 (в зависимости от варианта устройства и степени риска)
• сеть
• протокол и печать этикеток
• сканер …
• Пакет технологий для еще большей эргономики
• настольный блок или установка в 19-дюймовую стойку

читать далее

GLP2-МОДУЛЬНЫЙ

Комбинированный тестер с поддержкой до 25 методов испытаний

• «Все в одном»
• тестеры безопасности
• тестеры безопасности и функционирования
• возможна модульная комбинация более 25 методов испытаний
• до 250 тестовых соединений
• большие матричные модули переключателей для всех методов испытаний
• PLe, SIL3, Kat4 Цепь безопасности (в зависимости от варианта устройства и степени риска)
• сеть
• протокол и печать этикеток
• сканер …
• Пакет технологий для еще большей эргономики

читать далее

GLP3

Неограниченная лидирующая в своем классе технология тестирования.

Первоклассная испытательная и измерительная техника для безопасности и функционального тестирования.

• «Все в одном»
• тестеры безопасности и функционирования
• для сложных проектов
• для комплексной автоматизации
• для самых высоких требований
• модульная комбинация из более чем 30 методов испытаний
• до 350 тестовых соединений
• большие матричные модули переключателей для всех методов испытаний
• PLe, SIL3, Kat4 цепь безопасности
• Windows 10 ^®
• сеть
• протокол и печать этикеток
• промышленность 4.0
• взаимодействует с MES, ERP, SPS …

читать далее

Цепи измерения тока утечки — в журнале соответствия

Коллега спрашивает: «Как вы знаете, проверка тока утечки в соответствии со стандартами на основе 950 требует измерения тока утечки в однофазном оборудовании на линию и нейтраль, а не на заземляющий проводник. Это сделано потому, что заземление и нейтраль на распределительном щите одинаковы, и так поступили в Европе, поэтому США и Канада просто последовали этому примеру?»

Схемы измерения тока утечки в IEC 950 и в Северной Америке АБСОЛЮТНО ОДИНАКОВЫ. Различие между измерительными цепями заключается в том, какая точка в измерительной цепи соединена с землей.

Поскольку только одна точка цепи измерения тока утечки соединена с землей, не может быть тока от цепи к земле. Следовательно, точка заземления схемы измерения тока утечки не играет никакой роли в измерении тока утечки, является произвольной и даже ненужной.

В североамериканской цепи точкой заземления является сторона питания измерителя тока утечки. Это было выбрано, чтобы сделать настройку измерений простой и удобной.

В цепи IEC точкой заземления является сторона EUT (тестируемого оборудования) измерителя тока утечки. Это было выбрано для защиты испытательного персонала и для того, чтобы иметь одну измерительную цепь для измерения тока утечки от всех различных схем распределения питания, TN, TT и IT, и быть независимым от того, поляризовано ли питание в вилке. (Определения TN, TT и IT см. в IEC 950, подраздел 1.2.12.) См. IEC 950, рисунки 13 и G1.

В Северной Америке измеритель тока утечки подключается последовательно с защитным заземляющим проводом. Нейтральный проводник остается подключенным к земле. Поскольку измеритель тока утечки представляет собой сопротивление 1500 Ом в защитном проводе, ИО не заземляется во время испытания и может быть опасным для персонала, находящегося в зоне испытаний. Это ситуация, когда земля находится на стороне питания измерителя тока утечки. В МЭК 950, измеритель тока утечки соединен последовательно с заземлением нейтрали. (Он не подключается последовательно с проводом защитного заземления.) Нейтральный проводник должен быть отсоединен от земли. (Это отключение облегчается использованием разделительного трансформатора). ИО остается заземленным через защитный провод. Это означает, что ИО заземляется во время испытаний и не представляет опасности для персонала, находящегося в зоне испытаний. Это ситуация, когда заземление находится на стороне EUT измерителя тока утечки.

Другими словами, IEC 950 вставляет измеритель тока утечки между нейтралью и землей. В Северной Америке измеритель тока утечки вставляется между EUT и землей.

IEC 950 сделал это таким образом, потому что (1) некоторые системы питания не поддерживают полярность на вилке, (2) некоторые системы питания используют систему IT, где нейтраль не заземлена напрямую, (3) некоторые системы питания используют систему TT где нейтральный и защитный проводники имеют независимые соединения с землей (что увеличивает сопротивление при измерении тока утечки), и, наконец, что наиболее важно, (4) рабочая зона остается безопасной во время испытания.

В любой цепи измерения тока утечки, IEC 950 или Северной Америки, вы получаете АБСОЛЮТНО ОДИНАКОВОЕ ЗНАЧЕНИЕ тока утечки. Другие положения переключателя в IEC 950 (больше 1 на рисунках) эквивалентны переключателю с изменением полярности в Северной Америке.

Другими словами, схема IEC 950 — это общая схема, независимая от цепи питания, тогда как североамериканская схема — это упрощенная схема, подходящая для использования только в сети TN с поляризованной вилкой. Это обсуждение поднимает вопрос о том, что такое ток утечки и откуда он берется?

Использование слова «утечка» для описания этого явления, вероятно, является неправильным. Если мы думаем о дырявом ведре, мы склонны думать о ведре с маленькими отверстиями, через которые вытекает вода. Это слово подразумевает какую-то неисправную ситуацию.

Явление, которое мы обычно называем током утечки, НЕ связано с эквивалентом маленьких отверстий в ведре. Ток утечки НЕ связан с какой-либо неисправностью. Ток утечки обусловлен нормальными и предсказуемыми параметрами цепи.

Ток утечки возникает из-за двух физических явлений: (1) сопротивления изоляции и (2) емкости.

При конструировании электрического и электронного оборудования и изделий довольно часто используются металлические детали, которые не являются частью цепи. На протяжении многих лет UL называла эти детали мертвыми металлическими частями. Эти мертвые металлические части изолированы от активных цепей комбинацией воздушной и твердой изоляции.

Изоляция не имеет бесконечного сопротивления. Их сопротивление очень велико, и обычно им можно пренебречь, но они имеют конечное значение сопротивления. Это сопротивление можно измерить с помощью измерителей, называемых измерителями сопротивления изоляции.

Поскольку изоляция имеет сопротивление, она будет проводить ток пропорционально напряжению источника и величине сопротивления. Этот ток является первым источником тока утечки.

Те же мертвые металлические части, отделенные от токоведущих частей изоляцией, по определению составляют конденсатор. Их емкость нельзя игнорировать, так как такая емкость распределяется по всему оборудованию и выглядит как один конденсатор. Поскольку конденсаторы имеют реактивное сопротивление, они будут проводить ток пропорционально напряжению источника и значению реактивного сопротивления. Этот ток является вторым источником тока утечки.

В большинстве случаев сопротивление изоляции настолько велико, что его можно не учитывать как источник тока утечки. Большая часть тока утечки происходит из-за распределенной емкости сетевых цепей на мертвые металлические части. (В продуктах с фильтрами электромагнитных помех большая часть тока утечки связана с реальными конденсаторами заземления сети фильтра электромагнитных помех.)

Обратите внимание, что источником тока утечки является сетевое напряжение. Если известно напряжение и емкость относительно мертвых металлических частей, то ток утечки можно предсказать с достаточной точностью. (Интересно подумать о том, может ли ток утечки возникать из-за несетевых источников напряжения в первичных цепях или из-за вторичных цепей.)

Или, другими словами, максимальное значение емкости можно рассчитать, зная максимально допустимый ток утечки и напряжение сети.

Если предел тока утечки 0,5 мА, а напряжение сети 120,60 Гц, то емкостное сопротивление не может быть меньше:

Емкость не может быть больше:

С другой стороны, если предельный ток утечки 3,5 миллиампер, а напряжение сети 250, 50 Гц, то емкостное сопротивление не может быть меньше:

Емкость не может быть больше:

Эти значения емкости маловероятны для обычного оборудования и конструкции изделия. Эти значения возникают, когда требуется дискретная емкость между сетью и неизолированными металлическими частями, как в фильтре электромагнитных помех

.

По большей части явление, известное как ток утечки, приближается к источнику тока. Источник тока — это источник, который обеспечивает постоянный ток независимо от нагрузки. К сожалению, мы чрезмерно усложнили измерение тока утечки, потребовав сеть, в которой мы измеряем напряжение, а затем вычисляем ток. В результате при измерении возникает много ошибок.

Я рекомендую простое измерение тока в заземляющем проводе для определения тока утечки. Просто подключите амперметр последовательно с заземляющим проводом. К сожалению, это не даст точного измерения, когда ток поступает от источника напряжения, а не от источника тока. (Аккумулятор на 1,5 В измеряет ток утечки 1 миллиампер с использованием традиционных схем измерения тока утечки.) Некоторые эксперты предполагают, что часть тока утечки в некоторых импульсных источниках питания возникает от источника напряжения, а не от источника тока. Некоторые схемы измерения тока утечки были разработаны для обхода тока от источника высокочастотного напряжения. Но, насколько мне известно, никто еще не изучал и не публиковал данные о том, происходит ли некоторый ток утечки от источника напряжения.

Авторские права Ричарда Нута, 1993 г. Первоначально опубликовано в Информационном бюллетене по безопасности продукции, том. 7, № 1, январь-февраль, 1994

Ричард Нут — консультант по безопасности продукции, занимающийся безопасным проектированием, безопасным производством, сертификацией безопасности, стандартами безопасности и судебными расследованиями.

схемызаземлениеIEC 950ток утечкиизмеритель тока утечкиРичард Найтстандарты безопасностиТехнически говорятестирование

Об авторе

Ричард Нут — консультант по безопасности продукции, занимающийся безопасным проектированием, безопасным производством, сертификацией безопасности, стандартами безопасности и судебными расследованиями. Мистер Нут имеет степень бакалавра наук. в области физических наук Калифорнийского государственного политехнического университета в Сан-Луис-Обиспо, Калифорния. Учился по программе MBA в Орегонском университете. Он бывший сертифицированный следователь пожаров и взрывов. Г-н Нут является пожизненным старшим членом IEEE, членом-учредителем Общества инженеров по безопасности продукции (PSES) и директором Совета директоров IEEE PSES. Он был председателем технической программы первых 5 ежегодных симпозиумов PSES и был техническим докладчиком на каждом симпозиуме. Цель г-на Нута в качестве директора IEEE PSES состоит в том, чтобы изменить среду безопасности продукта, не руководствуясь стандартами, а ориентируясь на технические решения; дать инженерному сообществу возможность разрабатывать и производить безопасный продукт без необходимости использования стандарта безопасности продукта; ввести технику безопасности в качестве обязательного курса в учебные программы по электротехнике.

Определение тока утечки переменного тока

Вопросы? Связаться с отделом продаж: 800-748-6224

Определение тока утечки переменного тока

• Определение тока утечки переменного тока

Проблема:

Некоторые стандарты или компании полагаются на тестирование Hipot переменного тока, а не на Hipot постоянного тока. тестирование. Это может вызвать проблемы, если есть двигатели, конденсаторы или другие компоненты с соединением между проводниками под напряжением и землей. В зависимости от емкости соединения ток утечки может быть разработанный во время теста hipot, который, возможно, может преодолеть возможности тестера Hipot, вызывающие ложную индикацию отказа.

Это связано с формой волны переменного тока, которая идет от положительного пика напряжение до отрицательного пикового напряжения и обратно 60 раз в секунду. Это изменение напряжения приводит к тому, что емкость заряжается, разряжается и зарядите снова для каждого пикового значения. Эта зарядка требует тока, и это называется током утечки. Ток вырабатывается тестером hipot, и если ток утечки слишком велик, можно запросить тестер Hipot для разработки тока, который больше, чем он установлен для доставки. Хипот тестер интерпретирует этот ток утечки как неисправность, останавливает тест и загорается индикатор FAIL. Впрочем, может быть, и ничего страшного в этом нет. ИО.

Определение тока утечки ИО:

Вы можете определить ожидаемый ток утечки ИО с помощью измерение емкости и применение формулы, как указано ниже. Этот даст вам приблизительное представление о том, подходит ли используемый вами тестер Hipot. способен выполнить тест.

Измерьте емкость: вас интересует только первичная емкость относительно земли, так что вы можете сделать это определение от вилки переменного тока EUT. Убедитесь, что все первичные переключатели замкнут и замкните горячий и нейтральный провода вместе. Используя цифровой мультиметр, измерьте емкость между горячим и нейтральным проводами, замкнутыми накоротко вместе, и заземление EUT. (После того, как вы получите измерение, обязательно удалите короткое замыкание.)

Используя формулу I = 377VC, найдите ток утечки I (в амперах) по формуле умножив напряжение, при котором проводится ваш тест Hipot (В), на емкость, которую вы измерили между линией и землей (C), и умножив этого продукта на 377. Это даст ожидаемый ток утечки I (в амперах).

Проверьте технические характеристики используемого вами тестера Hipot, чтобы убедиться, что он может подавать этот ток. Если нет, то вам, вероятно, придется найти тестер повышенной емкости. Если это так, предложения в следующем разделе могут помощь.

Решение:

Предел тока утечки тестера не может быть установлен на максимум. Вы можете увеличить точку срабатывания предела утечки.

Время рампы может быть установлено слишком быстро. Проблема усугубляется во время часть теста с линейным изменением, где тестер Hipot поднимает напряжение от 0 до испытательного напряжения. Попробуйте замедлить это время разгона чтобы увидеть, уменьшает ли это или устраняет ложные сбои.

Свяжитесь с нами

Офис корпоративных продаж (США)

Compliance West USA
650 Gateway Center Way Suite D
Сан-Диего, Калифорния 92102 США

Представители США

• Алабама
• Калифорния
• Нью-Джерси
• Нью-Йорк
• Мичиган

Бюллетень обновлений продукта

Новейший продукт: HT-3500S RF, «защищенный» тестер Hipot

ВЧ-тестер HT-3500S специально разработан для решения задач, характерных для работы в полевых условиях. Наряду с прочными внутренними кронштейнами и прочным амортизирующим корпусом, это устройство имеет регулируемое выходное напряжение, рампу напряжения, время тестирования, настройки предела тока утечки и непрерывности заземления — все управление осуществляется с легкодоступной передней панели. Позвоните, чтобы узнать цену.

Читать далее

Доступно: опция 16 А для CDT-240

Проведите одно из самых сложных испытаний, требующих как скорости, так и точности. CDT-240 теперь предлагает опцию 16 А вместе с предустановленными настройками для проведения испытания пробкового разряда, как описано в IEC 61010, 60065 и 60335.

Читать далее

MegaPulse Defib 5P достигает EOL — заменен на D5-PF

Compliance West USA объявляет об окончании срока службы нашей серии MegaPulse Defib 5P с 14 июля 2015 г. Это устройство было заменено нашим усовершенствованным тестером MegaPulse D5-PF. Compliance West продолжит поддержку, ремонт и калибровку Defib 5P в течение всего срока действия любых существующих гарантийных соглашений или до даты окончания поддержки продукта. Пожалуйста, связывайтесь с нами по любым вопросам.

Читать далее

Каковы технические значения тока утечки для постоянного тока? | Часто задаваемые вопросы по конденсаторам

A

Значения спецификации тока утечки не предписаны для постоянного тока, а вместо этого определяются значением сопротивления изоляции.

Ток утечки можно рассчитать по заданному значению сопротивления изоляции и номинальному напряжению изделия по формуле I = V/R.

Однако обратите внимание, что это просто значение, рассчитанное на основе значения сопротивления изоляции, указанного компанией Murata, и гарантируется только элемент сопротивления изоляции.

1. Метод определения тока утечки по заданному значению сопротивления изоляции.

Пример: GRM033R61h202KA12

(1) Проверьте значение сопротивления изоляции в спецификации (гарантированные рабочие характеристики) для названия продукта GRM033R61h202KA12.

Товар	Значение спецификации	Условия испытаний (родственные стандарты: JIS C5101, IEC60384)
Сопротивление изоляции (нормальная температура)	10000 МОм или более	Измеренная температура: нормальная температура Место измерения: между клеммами Измеренное напряжение: номинальное напряжение Время зарядки: 1 минута Ток заряда/разряда: ниже или равен 50 мА

(2) Подставьте в формулу I = V/R указанное в спецификации значение сопротивления изоляции 10 000 МОм и номинальное напряжение 50 В вместо названия изделия ГРМ033Р61х202КА12.

(3) I = 50/10 000 МОм

(4) I (ток утечки) = 0,005 мкА или менее

2. Метод получения значения сопротивления изоляции из ΩF и расчета тока утечки.

Пример: GRM188R60J106ME47

(1) Проверьте значение сопротивления изоляции (гарантированные рабочие характеристики) для названия продукта GRM188R60J106ME47.

Товар	Значение спецификации	Условия испытаний (родственные стандарты: JIS C5101, IEC60384)
Сопротивление изоляции (нормальная температура)	50 ОмF или более	Измеренная температура: нормальная температура Место измерения: между клеммами Измеренное напряжение: номинальное напряжение Время заряда: 1 минута Ток заряда/разряда: ниже или равен 50 мА

(2) Согласно приведенной выше таблице, значение сопротивления изоляции GRM188R60J106ME47 в спецификации составляет 50 ΩF или более.

(3) Единица ΩF указывает, что значение является произведением сопротивления и емкости, поэтому сопротивление изоляции получается путем деления 50 ΩF на значение емкости для данного номера продукта.

(4) Сопротивление изоляции = 50 ΩF/10 мкФ

(5) Сопротивление изоляции = 5 МОм (μ = 10 ^-6 , M = 10 ⁶ )

(6) Замените значение сопротивления изоляции в спецификации 5 МОм и номинальное напряжение 6,3 В для наименования изделия GRM188R60J106ME47 в формулу I = V/R.

(7) I = 6,3/5 МОм

(8) I (ток утечки) = 1,26 мкА или менее

Ссылка
Значение сопротивления изоляции Спецификация и единица измерения
Значение сопротивления изоляции обозначается в единицах «МОм», «ОмФ» или «МОм・мкФ». Значение спецификации отличается в зависимости от целевой емкости. Он определяется как произведение номинального значения емкости и сопротивления изоляции (произведение CR).

Спецификация по значениям емкости и сопротивления изоляции

Группа	Группа 1 (C < менее 1 мкФ)	Группа 2 (C ≥ 1 мкФ или более)
Значение спецификации	Емкость C ≦ 0,047 мкФ: более 10000 МОм C > 0,047 мкФ: более 500 Ом F	50 ОмF или более
Условия испытаний	Измеренная температура: нормальная температура Место измерения: между клеммами Измеренное напряжение: номинальное напряжение Время заряда: 2 минуты Ток заряда/разряда: ниже или равен 50 мА	Измеренная температура: нормальная температура Место измерения: между клеммами Измеренное напряжение: номинальное напряжение Время заряда: 1 минута Ток заряда/разряда: ниже или равен 50 мА

*Что такое ΩF?

Ом Фарады (ОмФ) — одна из единиц измерения сопротивления изоляции.

Если значение сопротивления изоляции указано как произведение номинального значения емкости и сопротивления изоляции (произведение CR), оно выражается в единицах ΩF.

Вообще говоря, сопротивление изоляции определяется на единицу емкости (мкФ). Однако в случае конденсаторов большой емкости, где сопротивление изоляции изменяется в зависимости от емкости, в качестве единицы измерения используется ΩF, а значение сопротивления изоляции определяется в соответствии со значением емкости.

*Что такое сопротивление изоляции?

Вы перепутали с током утечки

Изоляция проходит по двум путям изоляции – электрическому сопротивлению и емкости. Таким образом, не должно быть много утечек из-за впечатляющих уровней сопротивления. Однако проблемы возникают из-за износа. Эксперты рекомендуют ограничить длину одностороннего фидера до 250 футов. Это связано с тем, что в длинных проводниках увеличивается емкость, что увеличивает ток утечки. В этом руководстве рассказывается все о токе утечки, который вы можете спутать с утечкой напряжения. Вы узнаете, как свести к минимуму его воздействие, так что не стесняйтесь начинать читать прямо сейчас!

СОДЕРЖАНИЕ

• Обзор утечки
• Измерение тока утечки
• Проверка линии
• Заключение

Обзор утечки

. перевод, превышающий допустимые пределы. Трансфер есть всегда, и мы оцениваем его как изоляцию. Вот типичные примеры утечек!

Конденсаторы

Надпись: Мощные транзисторы крупным планом

Вы подключаете электронные устройства к диодам или транзисторам. Эти детали вызывают потери энергии в конденсаторе. С другой стороны, диоды действуют как проводники тока, даже когда они не используются. Таким образом, этот ток не имеет такой же величины, как при включении устройства. Однако вы по-прежнему замечаете, что конденсатор постепенно разряжается.

Пользователи также могут столкнуться с утечкой диэлектрика. Таким образом, материал, используемый для конденсатора, не является идеальным изолятором. Он имеет ненулевую проводимость, что позволяет протекать току.

Что делать, если в цепи отсутствует ток? Если он отклонится от предсказанного пути, это может быть опасно. Помимо радиочастотного шума, это может привести к пожарам, поражению электрическим током и общему ущербу. Поэтому важно оценить ситуацию и минимизировать последствия утечки. Если это происходит в системе высокого напряжения, эти опасные напряжения могут иметь фатальные последствия.

Полупроводники

Мобильный носитель заряда в полупроводниковых туннелях через зону изоляции. По мере увеличения этой площади увеличивается и утечка. Кроме того, вы можете столкнуться с утечкой между выводами стока и истока МОП-транзисторов. Мы также знаем этот процесс как подпороговое проведение. В зависимости от объема утечки это приводит к проблемам с производительностью или более требовательному энергопотреблению.

Знаете ли вы, что утечка — это то, что мешает компьютерным процессорам обеспечивать максимальную производительность? Производители использовали разные решения, но так и не смогли найти оптимальную настройку. Дефект в производственном процессе может привести к увеличению утечки. Таким образом, компании необходимо провести тесты и найти любые проблемы.

Между цепями и электронными узлами

Надпись: Инженер-электрик

Является ли желаемый уровень тока нулевым? Если да, то любой ток, протекающий там, является утечкой. Итак, это происходит в выключенных электронных приборах. Кроме того, это может произойти в устройствах, находящихся в режиме ожидания или в режиме ожидания. Хотя они хотят потреблять такое же количество тока, они все равно используют пару микроампер. Проблема в том, что это влияет на срок службы батареи, что может быть проблемой для портативных устройств. Поэтому производители рассматривают этот нежелательный ток, поскольку он снижает срок службы батареи.

Если цепь передает нежелательную энергию, мы рассматриваем эту утечку. Итак, допустим, что сердечник силового трансформатора не удерживает магнитные линии потока. Если подключается другая цепь, она становится частью утечки. Таким образом, вы можете заметить гудение при использовании звука или другие проблемы.

Теперь поговорим о преобразователе переменного тока в постоянный. Вы можете использовать главные фильтры для обеспечения питания питающих их цепей. У вас есть конденсаторы между заземлением и нейтральным или токоведущим проводником. Таким образом, вы можете столкнуться с утечкой тока там. Приемлемая величина составляет 30 мА, хотя в медицинских приложениях она может быть даже ниже. Если идет чрезмерный ток утечки, это становится опасным для любого, кто использует механизм.

Измерение тока утечки

Надпись: Цифровые клещи и электрический тестер

В цепях, защищенных GFCI (прерывателями тока замыкания на землю), ток утечки может вызвать ненужное и периодическое отключение. Итак, как вы можете устранить или свести к минимуму последствия? Токоизмерительные клещи — необходимый инструмент. Однако убедитесь, что токоизмерительные клещи подходят для измерения тока утечки. Стандартные устройства не регистрируют ток ниже 5 мА, и вам нужен блок с большей производительностью.

Как пользоваться токоизмерительными клещами с проводником

Надпись: Человек, использующий желтые цифровые клещи

Теперь возьмите токоизмерительные клещи и обхватите зажимами проводник. Обратите внимание на значение на устройстве. Эксперты рекомендуют держать челюсти в чистоте для получения точных результатов. Кроме того, предохраняйте сопрягаемые поверхности от повреждений. Наконец, не допускайте воздушного зазора во время испытаний. Вместо этого полностью закройте их. Если вы крутите челюсти, это приводит к неправильным показаниям.

Устройство определяет магнитное поле вокруг проводников. Если вы тестируете проводники под напряжением, смешанные в цепь, токи нагрузки сведут на нет друг друга. Значит, утечка происходит из другого источника. Измерения в этих ситуациях часто ниже 0,1 мА, и вам нужно самое точное устройство, которое вы можете найти.

Вот пример цепи 240 В переменного тока. Вы отключаете все нагрузки и получаете утечку 20 мА (0,02 А). По закону Ома делим напряжение на силу тока и получаем сопротивление 12МОм.

Если вы отключите питание цепи, вы можете получить результат 50 МВт или выше. Проблема кроется в тестере изоляции. Таким образом, он использует постоянное напряжение, но в уравнении нет емкостного эффекта. Значение импеданса изоляции такое же, как и при стандартных рабочих условиях.

Предположим, вы подключаете к цепи мониторы, компьютеры и другое оборудование, результат меняется. Это из-за входных фильтров и их емкости. Поэтому, если вы подключаете много устройств, это увеличивает максимальные токи утечки. Вы можете столкнуться с отключением GFCI, если добавите новое оборудование на трассу, которую оно защищает. Это становится сложной проблемой для диагностики, особенно если GFCI срабатывает случайным образом. Что происходит, когда ток утечки изменяется. Ваши токоизмерительные клещи во время испытаний должны показывать изменяющиеся или переменные токи.

Оценка тока утечки на землю

Первое, что нужно сделать, это подключить нагрузку. Включив его, вы измерите ток, включающий утечки в этом редукторе. Так что результат должен быть приемлемым. Если он находится в разумных пределах, это означает, что утечка в проводке цепи ниже. С другой стороны, вы можете измерить утечку в проводке, если отключите нагрузку.

Теперь можно зажать нейтральный провод и фазу. Это проверит желаемую однофазную цепь. Следовательно, устройство будет измерять текущий курс до земли.

Если вы хотите проверить трехфазную цепь, вам необходимо зажать все проводники. Следовательно, вы будете измерять ток утечки, уходящий на землю. Не забудьте включить нейтраль, если заметите это.

Проверка заземляющего проводника для измерения тока утечки

Это еще один простой способ измерения тока утечки. Используйте измерительные клещи и установите зажимы вокруг заземляющего проводника. Убедитесь, что у вас есть необходимое заземление. Проверьте поток утечки и убедитесь, что он находится в допустимом диапазоне.

Проверьте непреднамеренные пути и измерьте ток утечки на землю

Надпись: Электрик осматривает блок предохранителей

Вы можете соединить нейтраль/фазу/землю вместе. Благодаря этому вы заметите любой ток дисбаланса. Таким образом, он обнаруживает утечки тока в электрощите или розетке. У вас может быть нежелательный путь к земле. Типичным примером является бетонное основание, на которое вы кладете панель.

Итак, проверьте, есть ли другие соединительные соединения. Есть ли привязка к водопроводу? Если да, то это также вызывает ток дисбаланса.

Откуда берется ток утечки?

Отслеживание источника тока утечки может помочь уменьшить или устранить его. Любые измерения, которые вы выполняете, должны привести вас к источнику и полной утечке в системе. Оттуда вы можете увидеть, можете ли вы внести какие-либо улучшения.

Тест на утечку тока

Подпись: Электрик тестирует машину

Хотя многие эксперты используют это название, на самом деле это тест на утечку тока. Это измерение выполняется во время проверки электробезопасности устройства. Идея состоит в том, чтобы найти любой ток утечки сверх допустимых пределов. Этот ток может проходить через диэлектрик конденсатора или поверхность изоляции. В идеальном случае ток, вытекающий из блока питания, должен проходить через заземляющее соединение в заземление установки.

Вообще говоря, стандарты более строгие в медицинском применении, так как ослабленные пациенты более уязвимы для поражения электрическим током, которое может привести к летальному исходу. Вам нужно как минимум 100% входного напряжения. Старайтесь не превышать 110% от номинального значения для вашей системы.

Если вы профессиональный электрик, то знаете о важности визуальной проверки. Итак, начнем с оценки установки. Ваша цель — найти любые трещины или поломки в компонентах. Кроме того, ищите компоненты, установленные в неправильном месте, или любые проблемы с перегревом и перегрузкой.

Электрические испытания в обесточенном состоянии

После визуального осмотра системы пришло время выполнить электрические испытания. Вам понадобятся тестовые счетчики, и вы начнете с мертвых тестов.

Эта серия тестов включает:

• Целостность . Итак, начните с проверки наличия плохих контактов у каких-либо проводов или проводников.
• Полярность . Проверка полярности подтверждает, что последовательность подключения является оптимальной.
• Сопротивление изоляции . Любой материал вокруг проводников должен быть в оптимальном состоянии.
• Устройство заземления . Сначала проверьте, оптимально ли качество соединений в электронном блоке. Далее, установка должна соответствовать соответствующим стандартам и нормам при нормальной работе.

Испытание под напряжением

Это заключительная часть испытания на утечку в линии, состоящая из двух компонентов:

• Полное сопротивление контура замыкания на землю . Что, если произойдет неисправность? Если это так, установка должна отключить питание в течение установленного срока. Итак, ваша цель — проверить, является ли эта реакция на отказ оптимальной.
• УЗО . В случае отсутствия электричества должен среагировать компонент УЗО системы. Итак, это может произойти, если система ударит человека током. Электричество пойдет на землю через его тело, а значит, выйдет из системы. УЗО должно обнаружить это и действовать соответствующим образом.

Вывод

Итак, как видите, это ток утечки, а не утечка напряжения. И эксперты предполагают, что максимальный ток утечки должен составлять 210 мА в любой нестандартной кабельной сборке.
