Как лучше подобрать форсунки к инжекторному авто: Как выбрать топливные форсунки | Новости автомира

подключение своими руками на инжекторный авто

В последнее время тренд на установку газобаллонного оборудования второго поколения на инжекторный автомобиль существенно пошел на спад. Но, довольно большая доля автомобилистов попрежнему интересуются тем, как установить ГБО 2 на инжектор и какие конструктивные особенности нужно вносить в автомобиль при этом. Сегодня мы расскажем про узел системы, без которого невозможно установить ГБО 2 поколения на инжекторный автомобиль – это эмулятор форсунок.

Зачем нужен эмулятор форсунок

Работа инжекторного автомобиля невозможна без электроники. Эбу современного «железного коня» управляет работой бензиновых инжекторов, правильно дозируя впрыск топлива, а также следит за всевозможными неполадками системы. Производя установку ГБО 2 поколения на инжекторный ДВС, мы фактически возвращаемся на шаг назад, и получаем карбюраторную систему. Для стабильной работы ГБО 2 поколения на инжекторном ДВС нам необходимо отключить бензиновые форсунки. При этом электронный мозг авто обязательно диагностирует, что инжекторы отключены и выдаст сообщение об ошибке «check engine». Чтобы это сообщение не появлялось, а ЭБУ «думал» что вся система работает в штатном режиме и нужен эмулятор форсунок ГБО.

Следует отметить, что с помощью этого устройства можно выставить необходимую временную задержку при переходе двигателя с газа на бензин и обратно. Обычно время задержки выставляется индивидуально для каждого ДВС и водителя, и находится в промежутке от 0 до 5 секунд. Делается это для плавной смены топлива, чтобы водитель не замечал момент перехода, а также для предотвращения того, что мотор захлохнет.

Таким образом, эмулятор форсунок ГБО 2 поколения выполняет три основные функции:

1. При переходе двигателя на газ отключает бензиновые инжекторы;
2. После отключения бензиновых инжекторов эмулирует их работу, подавая ЭБУ автомобиля сигнал штатной работы форсунок.
3. ЭБУ видя, что никаких неисправностей нет, не выдает на приборную панель ошибку «check engine».

Обратите внимание! На ГБО 4 поколения эмулятор форсунок отдельно не докупается, так как этот узел уже встроен в газовый электронный блок управления.

Hyundai Solaris › Бортжурнал › 3. САМОСТОЯТЕЛЬНАЯ УСТАНОВКА ГБО, ВРЕЗКА ВО ВПУСКНОЙ КОЛЛЕКТОР

Вчера после работы появилось время, ну и я решил, что нужно использовать с пользой и поехал врезать форсунки в коллектор.

Без проблем снял фильтр и дроссельную заслонку. Сам впускной коллектор открутил быстро, долго возился со всякими проводами и защелками на жгутах.

Вообще первоначально хотел делать врезку в сам коллектор, но принял решение врезаться в головку блока цилиндров снизу, т.к. сверху в нее врезаться было проблематичным. В дальнейшем хапнул с нижней врезкой кучу проблем.

В общем дальше я потратил очень много времени, т.к. сам впускной коллектор очень объемный, что я только не делал, чтобы разместить там рампу с газовыми форсунками. Получилось их установить горизонтально подсоединил к рампе шланги и прикрутил к двигателю, т. к. монтажных полос не было, пришлось использовать подвесы для ГКЛ.

После этого все обратно поставил и завелся без проблем. Как приехал домой, решил еще раз взглянуть под капот, и обнаружил брызги антифриза, оказывается при монтаже случайно открыл пробку системы охлаждения, все закрутил обратно.

На этой неделе в планах закончить монтаж и сделать настройку ГБО. Уже достало заливаться бензином, не могу спокойно ездить.

Маркировка эмулятора форсунок

Чтобы правильно выбрать устройство иммитации инжекторов для своего автомобиля нужно знать количество цилиндров в Вашем ДВС, а также разбираться в маркировке этих изделий.

Основная схема маркировки выглядит следующим образом: Производитель, тип ГБО, тип эмулятора, количество цилиндров. Например маркировка «STAG2 E4» означает, что это изделие производителя STAG, подходит для ГБО 2 поколения, имеет электронное управление и предназначено для 4 цилиндровых ДВС.

Аналогично «Stag2E-6» — производитель STAG, подходит для ГБО 2 поколения, имеет электронное управление и предназначено для 6 цилиндровых ДВС.

Также в обязательном порядке нужно понимать какой разъем должен быть на устройстве.

Чтобы точно не ошибиться в выборе, лучше всего проконсультироваться со специалистом магазина, в котором вы будете приобретать эмулятор форсунок для ГБО. При консультации обязательно укажите марку и страну производителя автомобиля, это поможет специалисту подобрать нужное Вам устройство.

Особенности инжекторной проводки

Появление инжекторной системы питания мотора ознаменовалось настоящим прорывом в автомобилестроении. Мало того, что машины с ДВС стали потреблять заметно меньше топлива, так их ещё и стало возможно тонко настраивать под конкретный режим работы при помощи регулировки форсунок. Однако подобное положение дел также сказалось на сложности построения транспортных средств. Говоря точнее, различной электроники в конструкции инжекторного авто стало заметно больше, а схемы проводки в разы усложнились.

Связано это с тем, что инжектор – узел тонкой настройки, требующий широкого информирования о работе многих узлов автомобиля. Данный аспект функционирования инжекторной системы сказался на добавлении в её структуру множества датчиков, работающих совместно с головным узлом (электронным блоком управления). Уточняя этот момент, выделим следующие новые устройства в конструкции инжекторных машин:

• Датчик положения коленвала, необходимый для регуляции впрыска топлива в мотор;
• Датчик массового расхода воздуха, устанавливаемый для регулировки состава топливной смеси;
• Датчик детонации, при помощи которого регулируется угол опережения зажигания;
• Датчик положения дросселя, требующийся для отклика инжектором на нажатие педали газа;
• Регулятор холостого хода, отвечающий за устойчивую работу мотора на холостых оборотах;
• Датчик температуры, оценивающий температуру антифриза в двигателе;
• Датчик скорости, благодаря которому электронный блок управления (далее – ЭБУ) осуществляет подбор состава топливной смеси.

Помимо общего усложнения системы, были и некоторые упрощения конструкции авто. Пожалуй, основным из таковых стало упразднение некоторых элементов системы зажигания. Если быть точнее, то трамблер и катушка стали более примитивными узлами, отвечая исключительно за искрообразование, управление же подачей искры полностью перешло на ЭБУ.

Отметим, что сложность салонной и подкапотной проводки автомобилей зависит от многих факторов. В числе основных из них лежат марка машины и комплектация конкретной модели. То есть – чем более функционально оснащён автомобиль, тем больше электроники имеется в его конструкции и тем сложнее её схема подключения. В сегодняшнем материале наш ресурс решил рассмотреть не особо сложную систему подключения проводки инжектора и иных устройств на машинах марки «ВАЗ». Подробней об этом поговорим далее.

Подключение эмулятора форсунок

В первую очередь стоит отметить, что подключение эмулятора форсунок ГБО 2 поколения лучше всего поручить опытному мастеру установщику, дабы при самостоятельном подключении не вывести из строя электронику автомобиля.

При самостоятельном подключении устройства обязательно убедитесь в следующих моментах:

• Большинство бензиновых инжекторов имеют сопротивление 100 Ом. Убедитесь в том, что устройство, которое Вы хотите установить, поддерживает именно это сопротивление. Обычно сопротивление указывают в технических характеристиках изделия.
• Убедитесь, что разъем на эмуляторе такой же, как и на Вашем автомобиле.
• Убедитесь, что устройство поддерживает нужное Вам кол-во цилиндров ДВС.
• Внимательно изучите схему подключения, она должна ити в комплекте вместе с устройством.

Общая схема подключения эмулятора форсунок выглядит следующим образом:

• Эмулятор инжекторов обычно содержит два провода — синий провод это плюс, черный провод это минус.
• Само устройство подключается на разрыв к штатным инжекторам, между ними и ЭБУ автомобиля.
• При подачи +12 В эмулятор отключает бензиновые форсунки и начинает свою работу в штатном режиме, учитывая выставленное время задержки.
• +12 В обычно берется с кнопки переключения режимов работы газ/бензин либо электроклапана.

Принцип работы форсунки

Рис. Пример конструкции форсунок систем распределённого (а) и центрального (моно) впрыска (б): 1 — топливный фильтр, 2 — уплотни тельные кольца, 3 — запирающий элемент, 4 — седло, 5 — пружина, 6 — обмотка, 7 — корпус, 8 — электрический разьём

Устройство электрической форсунки может быть разным(примеры конструкций приведены на рисунке), но принцип работы одинаков для всех типов форсунок.

Форсунка представляет собой определённой формы ёмкость с топливом. С одной стороны топливо под давлением поступает из топливной магистрали через фильтровочную сетку, а с другой стороны в распылённом состоянии попадает в рабочую область ДВИГАТЕЛЯ, если подано напряжения на солсноццальный клапан форсунки.

• MOНO впрыск — форсунка одна (обычно рядный двигатель до 4-х цилиндров)
• ДУБЛЬ MOНO впрыск — две форсунки, работающие на две половины, обычно 6-ти цилиндрового, V-образного двигателя
• РАСПРЕДЕЛЁННЫЙ впрыск — по одной форсунке на цилиндр, рабочая часть расположена во впускном коллекторе
• ПРЯМОЙ впрыск — по одной форсунке на цилиндр, рабочая часть расположена внутри цилиндра
• ПУСКОВАЯ — одна на двигатель, рабочая часть расположена во впускном коллекторе

Форсунки бывают НИЗКООМНЫЕ (от 1 до 7 Ом) и ВЫСОКООМНЫЕ (от 14 до 17 Ом). Низкоомные форсунки управляются пониженным напряжением или в цепях управления имеются добавочные сопротивления (5-8 Ом). Фрагмент схемы с добавочными сопротивлениями (152) приведен на рисунке.

Рис. Фрагмент схемы системы управления и фото блока сопротивлений.

Рис. Форма факела распылённого топлива различна.

Осциллограмма, отображающая форму импульса на форсунке, с системой впрыска от порта (PFI) и системы последовательного впрыска (SFI), которые используют привод выключаемого транзистора насыщения, изображена рядом и отмечена буквой А. Соленоиды форсунок включаются блоком управления двигателем. Напряжение резко падает, когда клапан открыт, а затем, при выключении напряжения, резко возрастает (из-за индуктивности соленоида). Ширина импульса изменяется в зависимости от нагрузки двигателя.

Осциллограмма, отображающая форму импульса на форсунке системы моновпрыска (TBI). Такие системы для включения и выключения форсунок используют формирователи пиковых токов и токов синхронизации. Клапаны соленоидов форсунок включаются при наличии высокого тока питания, подаваемого от блока управления двигателем.

После срабатывания, ток уменьшается и поддерживает клапан в открытом состоянии. Наблюдается резкое падение напряжения при первом открытии клапана, а затем резкое увеличение напряжения, когда формирователь тока создаст меньший ток синхронизации, чем высокий ток включения. Когда соленоид отключается(после периода синхронизации) создаётся амплитуда напряжения, обусловлештя индуктивностью катушки соленоида (схема В).

Некоторые формирователи пиковых токов и токов синхронизации производят быстрые переключения напряжения во время периода синхронизации из-за низкого сопротивления обмотки соленоида форсунки (схема С).

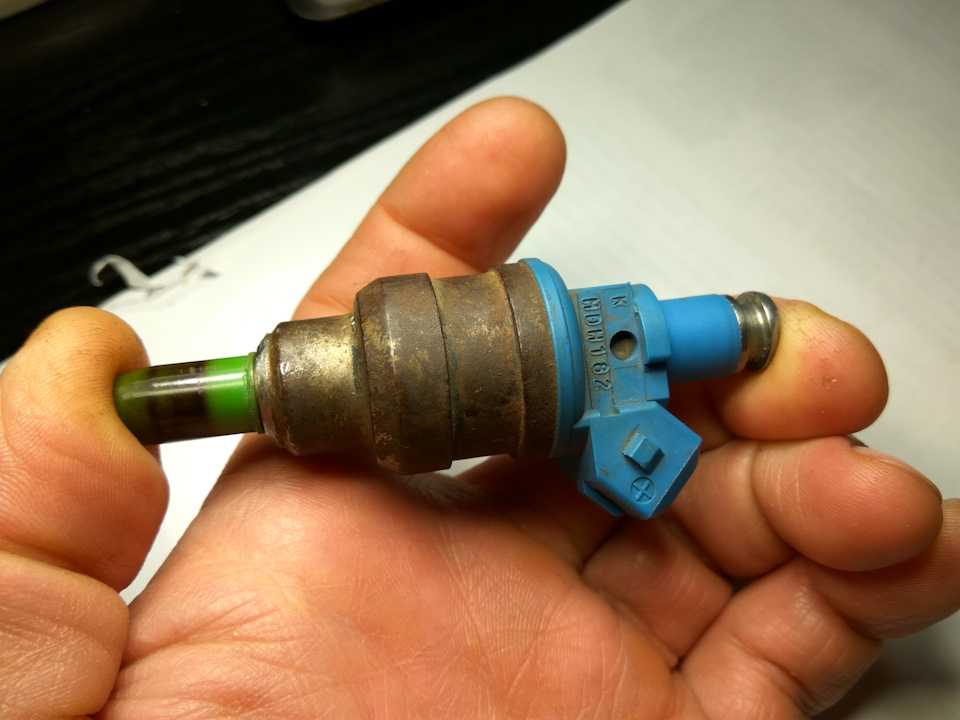

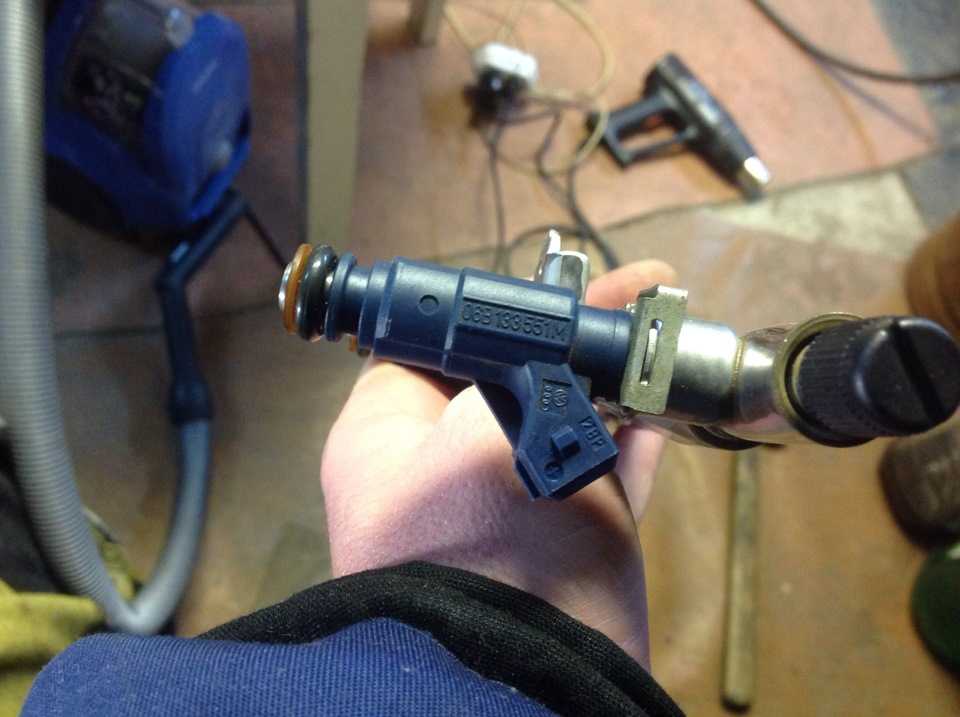

Рис. Форсунка распределённого впрыска топлива.

Примером может служить осциллограмма форсунки автомобиля ФОРД «Сиерра» 1,6i, EEC 4 приведённая ниже.

Ниже приведены схемы подключения форсунок при одновременном, групповом и фазированном впрыске топлива.

При одновременном и групповом методе все форсунки, соединённые параллельно впрыскивают топливо одновременно, причём за один оборот коленвала впрыскивается половина полной порции топлива.

Такой метод соединения форсунок использовался на ам выпуска 80 х — начала 90 х годов.

Современные системы управления двигателями используют последовательный или фазированный впрыск топлива. Такой метод управления позволяет увязывать момент впрыска с моментом открытия впускного клапана в конкретном цилиндре, изменять количество подаваемого топлива в цилиндр.

Рис. Схемы подключения форсунок при одновременном, групповом и фазированном впрыске топлива

На схемах использованы следующие обозначения: 1,2,3,4 — форсунки, 5 — ЭБУ двигателем.

Форсунки систем прямого впрыска топлива отличаются от форсунок, применяемых на системах впрыска топлива во впускной коллектор. Распылитель форсунки расположен непосредственно в камере сгорания и испытывает большие температурные нагрузки и нагрузки высокого давления. Форсунка прямого впрыска длиннее, т.к. необходимо пройти толщину головки блока. Давление топлива значительно выше, чем в обычных системах впрыска и факел распыла имеет свои особенности для каждого двигателя. Эти особенности систем прямого впрыска можно отнести к бензиновым и дизельным двигателям. На рисунке показана форсунка и её осциллограмма двигателя HDI СИТРОЕН. Сопротивление обмотки соленоида форсунки 0,3 — 1 Ом.

Рис. Форсунка системы прямого впрыска HDI и осциллограмма, снятая на режиме XX.

Форсунки двигателя автомобиля, виды форсунок двигателя, принцип работы. Виды топливных форсунок. Какие бывают топливные форсунки? Принцип работы.

Как правило, на сегодня, большое количество автомобилей оборудуются специальными системами впрыска горючего. Интересно будет узнать, о том что идея о внедрении такой системы в автомобильный мир появилась уже в далеких 50-х годах. Так, 1951 год стал годом рождения первой системы впрыска топлива, именно в этом году компания Bosch укомплектовала ею 2-х тактный двигатель купе Goliath 700 Sport.

Последователем Bosch стал Mercedes-Benz 300 SL, который подхватил эстафету в 1954 году. И вот, уже в конце 70-х годов началось массовое, серийное введение инжекторных систем впрыска топлива. Как оказалось на практике, впрыск топлива имеет множество достоинств и отличных характеристик, по которым такая система превосходит карбюраторную подачу топлива. От карбюраторного принципа смесеобразования система впрыска топлива отличается более безошибочной дозировкой топлива, а следовательно, и большей экономичностью и приемистостью автомобильного транспорта. Также система впрыска топлива славится меньшей токсичностью выхлопных газов. Можно сделать такой вывод, что переоценить работу системы впрыска топлива практически невозможно.

Форсунка является одной из аниболее важных частей системы впрыска топлива, поэтому она во многом и определяет эффективность и надежность работы движка. Однако, именно она работает в наиболее тяжелых условиях. Каждому автолюбителю важно знать что это за деталь и как она работает, дабы в случае какой-либо неисправности системы впрыска топлива произвести правильную диагностику поломки, ведь именно от состоянии форсунки зависит хорошая работоспособность самой системы. В данной статье мы акцентируем внимание именно на строении форсунки, ее видах и принципе работы. Итак, начнем.

Содержание

• 0.1 Типы инжекторных форсунок
• 0.2 Принцип работы форсунки инжектора
• 0.3 Как устроена форсунка инжектора
• 1 Где в автомобиле находятся форсунки?
• 2 Функции и виды форсунок
  • 2.1 Как устроена электромагнитная форсунка двигателя
  • 2.2 Принцип действия электрогидравлической форсунки
  • 2.3 Особенности работы пьезоэлектрической форсунки
• 3 Чем отличается инжекторный двигатель от карбюраторного
• 4 Форсунка дизеля, виды форсунок дизельных двигателей, устройство и принцип действия
• 5 Рабочие параметры и неисправности инжекторов
• 6 Устройство простейшего инжектора
• 7 Пьезофорсунка, достоинства

Типы инжекторных форсунок

Для начала давайте разберемся, что такое форсунка и какое ее предназначение. Деталь форсунки (по-другому можно назвать инжектором) представляет собой конструктивный элемент системы впрыска горючего. Главными тремя функциями, которые выполняет форсунка являются дозированная подача топлива, распыление данной топливной жидкости в камере сгорания (другими словами – впускной коллектор), а также возникновение топливно-воздушной смеси.

Как правило, форсунка приводится в эксплуатацию в системах впрыска топлива как дизельных, так и двигателей, работающих на бензине. Если говорить о современных двигателях, установленные в них форсунки руководствуются электронным управлением впрыска. Данную деталь принято разделять на три типа, в зависимости от способа произведения впрыска.

Итак, существуют такие три вида форсунки:

1. Электрогидравлическая

2. Электромагнитная

3. Пьезоэлектрическая

Теперь о каждом виде поподробнее.

Форсунка электромагнитная

Данную форсунку, как правило, принято устанавливать именно на бензиновых движках, в том числе укомплектованных системой непосредственного впрыска. Сама по себе электромагнитная форсунка имеет довольно обычное строение и состоит непосредственно из электромагнитного клапана с иглой и сопла. Работает такая форсунка по своеобразному принципу. В соотношении с заложенным алгоритмом, установленный электронный блок управления способен обеспечить в нужный момент передачу напряжения прямиком на обмотку возбуждения клапана. В этот момент создается своеобразное электромагнитное поле, которое может преодолевать усилие пружины, втянуть якорь с иглой и отпустить сопло. После проделанной операции осуществляется впрыск топлива. После того момента, как напряжение исчезнет, пружина возвращает иглу форсунки обратно на седло.

Форсунка электрогидравлическая

Как правило, электрогидравлическую форсунку принято приводить в действие на двигателях использующих дизель, в том числе и таких, которые укомплектованы системой впрыска Common Rail. Сама по себе электрогидравлическая форсунка состоит из впускной и сливной дроссели, камеры управления, а также электромагнитного клапана. Такая форсунка приводится в эксплуатацию по принципу применения в процессе работы давления топлива, как при произведении впрыска, так и при его окончании.

Как правило, на начальной позиции электромагнитный клапан обесточен и находится в закрытом состоянии, игла форсунки прислоняется к седлу благодаря мощности давления топлива на поршень, которое имеет место в камере управления. В этом случае впрыск топлива не производится. В этот момент давление топлива на иглу ввиду несоответствии площадей контакта порядка меньше чем давление на поршень.

Электронный блок управления посылает сигнал и по его команде в работу включается электромагнитный клапан, который осуществляет открытие сливной дроссели. В свою очередь, топливо, которое выходит из камеры управления, начинает проходить через дроссель прямиком в сливную магистраль. В таком случае, дроссель способна воспрепятствовать скорой стабилизации давлений в камере управления и впускной магистрали. Таким образом, происходит снижение давления на поршень, но давление топлива на иглу остается на прежнем уровне. Под воздействием давления игла двигается вверх и происходит впрыск топлива.

Форсунка пьезоэлектрическая

Пьезоэлектрическая форсунка является самым совершенным и надежным устройством, которое способно обеспечить впрыск горючего. Такую форсунку, как правило, устанавливают на двигателях, использующих дизель, которые укомплектованы системой впрыска Common Rail. Такой вид форсунки имеет много достоинств, среди которых имеет место быстрота срабатывания Данная форсунка превосходит всех своих оппоненток и является самым надежным устройством, обеспечивающим впрыск горючего.

Преимуществом пьезофорсунки является быстрота срабатывания, которая в четыре раза превышает быстроту электромагнитного клапана. Из этого следует осуществимость многократного впрыска горючего в период одного цикла, а также безошибочная дозировка впрыскиваемого горючего.

Вся операция происходит благодаря использованию пьезоэффекта в руководстве форсункой, который был основан на изменении показателей длины пьезокристалла под воздействием напряжения. Вся конструкция пьезоэлектрической форсунки состоит из пьезоэлемента, переключающего клапана, толкателя, а также иглы, которые умещаются в корпусе. Пьезофорсунка приводится в работу по такому же принципу как и электрогидравлическая, а именно по гидравлическому. В связи с высоким давлением горючего, игла, находящаяся на исходной позиции, посажена на седло.

Во время подачи электрического сигнала на пьезоэлемент, производится увеличение его длины, при этом это позволяет пьезоэлементу толкать усилие непосредственно на поршень толкателя. В этот момент, переключающий клапан приходит в открытое состояние и топливо проходит в сливную магистраль. При этом падает давление, которое находится выше иглы. При этом, за счет давления в нижней части игла идет вверх и происходит впрыск горючего. Как правило, количество впрыскиваемого топлива может определяться длительностью воздействия на пьезоэлемент, а также уровнем давления горючего в топливной рампе.

Принцип работы форсунки инжектора

Для того, чтобы разобраться в принципе работы форсунки, нужно в общем понять работу всей системы впрыска топлива. Итак, данная система производит подачу горючего в цилиндр двигателя либо во впускной коллектор по принципу прямого впрыска благодаря форсунке, или как принято называть еще, инжектора. Исходя из этого, все автомобили, которые комплектуются такой системой, получают название инжекторных.

Классифицирование инжекторного впрыска проводится в зависимости от того, какой принцип работы инжектора, а также по месту его установки и суммарному количеству инжекторов. Как правило, центральный впрыск топлива осуществляется по такому принципу: во всеобщий впускной трубопровод, с помощью форсунки впрыскивается топливо на все цилиндры двигателя.

Форсунку, как мы уже упоминали, принято устанавливать именно перед дроссельной заслонкой, в том месте, где должен находиться карбюратор. Она показывает низкое сопротивление обмотки электромагнита (до 4-5 Ом). Как же распределяется впрыск? С помощью отдельных форсунок происходит впрыск топлива во впускные трубопроводы каждого имеющегося цилиндра. Они занимают место у основания впускных трубопроводов (как правило, у корпуса головки блока цилиндров) и отличаются довольно-таки высоким сопротивлением обмоток электромагнитов (до 12-16 Ом). Он может быть и меньшим, но при условии наличия дополнительного блока сопротивлений.

Как известно, большинство современных автомобилей снабжаются системой именно распределенного впрыска топлива. Как мы уже говорили, она работает по принципу, что отдельная форсунка отвечает за свой цилиндр. Важно знать, что каждая система распределенного впрыска топлива делится на четыре разных типа:

1. Одновременный

2. Попарно-параллельный

3. Фазированный

4. Прямой

Теперь о каждом поподробнее. Одновременный тип характеризируется подачей горючего от всех форсунок системы одновременно во все цилиндры. Что ж, название говорит само за себя. Попарно-параллельный тип впрыска подразумевает парное открытие форсунок, при котором, одна открывается непосредственно пред циклом впуска, а вторая — перед циклом впуска. Главной отличительностью этого типа является применение попарно-параллельный принцип открытия форсунок в момент запуска двигателя, или же в период аварийного режима неисправности датчика положения распредвала. В период эксплуатации автомобиля, то есть во время движения, в работу включается фазированный впрыск топлива. Это тип впрыска. При котором каждый инжектор открывается перед тактом впуска. Наконец, прямой тип впрыска происходит непосредственно в камеру сгорания.

Некоторые автомобили новейшего поколения могут похвастаться подачей топлива непосредственно в камеру сгорания (это и есть непосредственный впрыск). Отличительной чертой форсунок таких двигателей является наличие высокого рабочего напряжения электромагнита, которое достигает до 100 В. Маркировки форсунок отражают фабричную, или торговую, марку либо название, а также каталожный номер, или наименование и номер серии.

Как правило, горючее подается к форсунке под определенным давлением, которое зависит от режима работы движка. Принцип действия инжектора предполагает использование сигналов микроконтроллера, который в свое время получает данные от датчиков. Поступившие на электромагнит электрические импульсы, которые исходят от блока управления, заставляют работать игольчатый клапан, который открывает и закрывает канал форсунки. Все количество топлива которое распыляется зависит от длительности импульса, которая задается непосредственно блоком управления. Если говорить о форме и направлении распыляемого факела очень важны при смесеобразовании и определяются количеством и расположением распылительных отверстий.

Как правило, если топливо впрыскивается во всеобщий трубопровод с помощью одной форсунки, то это называется системой моновпрыска. Такая система на сегодня не пользуется особым спросом среди автомобилестроителей. Большинство автопроизводств предпочитают использовать сразу две форсунки в системе впрыска.

Как ни крути, но как и любая другая система, инжекторная ситсема имеет и свои недостатки, среди которых достаточно высокая цена на узлы инжектора, низкая уровень ремонтопригодности, высокие запросы по поводу состава и качества горючего, крайняя необходимость использования специального оборудования для диагностики каких-либо поломок, и, конечно же, довольно высокие ценовые показатели стоимости ремонта.

Как устроена форсунка инжектора

А теперь давайте рассмотрим конструкцию форсунки, из чего же она состоит.Каждому автолюбителю известно, что подача топлива в форсунках происходит преимущественно сверху вниз.Если говорить в общих чертах, можно сказать, что форсунка состоит из одного, реже двух каналов. Как правило, по первому к выходу подходит распыляемая жидкость, а по второму проходят жидкость, пар, газ, который служит для распыления первой жидкости. Как показывает практика, чистая и качественная форсунка способна дать конусообразный распыл, а факел получается непрерывный и ровный.

Если детализировать построение форсунки, можно сказать, что она, в первую очередь состоит из корпуса. В верхней части корпуса можно отыскать так называемый гидравлический разъем, который, в свою очередь, закрепляется к топливной рампе.Благодаря наличию насоса и обратного клапана в рампе непрерывно поддерживается установленное давление горючего. Известно, что форсунка прикрепляется к топливной рампе посредством специального зажимного устройства.

Нижнюю часть форсунки занимает распылительная пластина с отверстиями для впрыскивания топлива. Для того, чтобы обеспечить герметичность соединения сверху и снизу находятся специальные уплотнительные кольца. С одной стороны форсунки находится электрический разъем, который используется для управления соленоидом форсунки.Весь основной механизм находится внутри форсунки и состоит из фильтрующей сетки, электромагнитной обмотки, седлом клапана, пружины, игольчатого клапана с якорем соленоида и запорным сферическим элементом, а также распылительной пластины. Сопло принято считать самым важным элементом форсунки.

Где в автомобиле находятся форсунки?

Тип впрыска топлива	Расположение форсунок
Центральный впрыск	Одна или две форсунки располагаются во впускном трубопроводе перед дроссельной заслонкой. Таким образом, форсунка заменяет устаревшую технологию – карбюратор.
Распределенный впрыск	Для каждого цилиндра установлена своя форсунка, которая осуществляет впрыск топлива во впускной трубопровод цилиндра. Форсунка располагается у основания впускного трубопровода
Непосредственный впрыск	Форсунки располагаются в верхней части стенок цилиндра и впрыскивают топливо непосредственно в камеру сгорания.

Функции и виды форсунок

Топливная форсунка, или инжектор, представляет собой своеобразный клапан, работа которого контролируется блоком управления (ЭБУ) двигателя. Это позволяет подавать топливо, находящееся под высоким давлением, строго ограниченными порциями и в заданный момент времени. В зависимости от типа системы впрыска форсунка может устанавливаться в различных местах. Так, при моновпрыске она располагается перед дросселем во впускном трубопроводе. В системе с распределенным впрыском форсунки устанавливаются в ГБЦ перед клапанами. При этом для каждого цилиндра предусматривается свой отдельный инжектор. В двигателях с непосредственным впрыском форсунки находятся в верхней части цилиндра, подавая топливо сразу в камеру сгорания.

По способу управления (типу привода) инжекторы разделяют на следующие типы:

• механические;
• электромагнитные;
• электрогидравлические;
• пьезоэлектрические.

Устройство механической форсунки

Механические форсунки применяются на дизелях. Принцип их работы основан в воздействии усилия давления топлива на запорную пружину. Когда давление в системе выше сопротивления пружины, игла поднимается и происходит впрыск. После того как давление падает, игла возвращается в исходное положение. Стоит отметить, что давление таких форсунок дизельных двигателей очень низкое, а потому они редко применяются в современном автомобилестроении.

Электромагнитные и гидромеханические инжекторы могут иметь:

• клапан форсунки со сферическим профилем;
• штифтовой клапан;
• дисковый клапан.

Как устроена электромагнитная форсунка двигателя

Такой тип инжекторов используется преимущественно в бензиновых системах, включая двигатели с непосредственным впрыском. По функциональному назначению электромагнитные форсунки разделяются на пусковые (например, в системе «K-Jetronic») и рабочие. Последние могут быть центральными (выполняют точечный впрыск) и индивидуальными (распределяют топливо по цилиндрам).

Читайте также:  Виды и особенности работы систем впрыска бензиновых двигателей

Устройство электромагнитной форсунки

Конструктивно электромагнитная форсунка самая простая. Ее основными элементами являются:

• герметичный корпус;
• разъем для подключения к электрической цепи;
• запирающая пружина;
• обмотка возбуждения клапана;
• якорь электромагнита;
• игла;
• уплотнители;
• сопло;
• фильтр-сеточка форсунки;
• распылитель.

В заданный момент времени ЭБУ двигателя подает напряжение на обмотку возбуждения, что обеспечивает формирование электромагнитного поля, воздействующего на якорь с иглой. В этот момент усилие сжатия пружины становится меньше магнитной силы, якорь втягивается, игла поднимается и освобождает сопло инжектора. Управляющий клапан форсунки двигателя открывается, и происходит впрыск топлива под высоким давлением. Когда блок управления прекращает подачу энергии на обмотку, пружина возвращает иглу в исходное положение.

Вопреки расхожему заблуждению, сама электромагнитная форсунка бензинового двигателя не создает давление. Давление в системе создается топливным насосом.

Электромагнитные инжекторы подбираются в зависимости от мощности двигателя. Прежде всего, необходимо знать, какое сопротивление у форсунок. В заводском исполнении они бывают низкоомные (2-6 Ом) и высокоомные 12-16 Ом.  При низком сопротивлении может быть установлен дополнительный резистор в 6-8 Ом, который снизит потребление тока.

Принцип действия электрогидравлической форсунки

Устройство электрогидравлической форсунки двигателя

Электрогидравлический инжектор (насос-форсунка) — это форсунки топливные дизельные. Они подходят для типовых ТНВД и систем Common Rail. Состоят такие форсунки из следующих элементов:

• сопло;
• пружина;
• камера управления;
• дроссель слива;
• якорь электромагнита;
• магистраль слива топлива;
• разъем для подключения к электрической цепи;
• обмотка возбуждения;
• штуцер подачи топлива;
• дроссель на впуске;
• поршень;
• игла распылителя.

В момент начала цикла управляющий электромагнитный клапан форсунки полностью закрыт. Топливо в системе давит на поршень, находящийся в камере управления, а игла инжектора плотно прижата к седлу. ЭБУ двигателя подает напряжение на обмотку возбуждения электромагнитного клапана. Дроссель слива открывается, и топливо поступает в сливную магистраль.

Дроссель впуска, в свою очередь, не позволяет мгновенно выровнять давление на впуске и в камере управления. Таким образом, на некоторый промежуток времени усилие, воздействующее на поршень, уменьшается, а давление на иглу остается высоким. Эта разность давлений и обеспечивает подъем иглы и впрыск топлива.

Особенности работы пьезоэлектрической форсунки

Устройство пьезоэлектрической форсунки двигателя

Это исключительно дизельная форсунка, которая считается наиболее прогрессивной, поскольку обеспечивает более быстрое срабатывание, максимально точную дозировку и позволяет выполнять многократный впрыск на протяжении одного цикла. Она применяется в дизельных двигателях Common Rail. Пьезоэлектрические форсунки двигателя состоят из таких деталей:

• игла;
• уплотнители;
• блок дросселей;
• пружина запора иглы;
• переключающий клапан форсунки;
• пружина клапана;
• поршень клапана;
• пьезоэлемент;
• сливная магистраль;
• поршень толкателя;
• фильтр;
• разъем для подключения к цепи питания;
• нагнетательная магистраль.

Принцип работы такого инжектора основан на изменении длины пьезоэлемента при подаче на него напряжения. В начальном положении игла под воздействием давления топлива посажена на седло. Когда ЭБУ двигателя посылает сигнал на пьезоэлемент, последний, изменяя длину, воздействует на поршень толкателя. Переключающий клапан форсунки открывается, и топливо подается на слив. Аналогично электрогидравлическим системам, создается разность низкого давления над иглой и высокого под ней, и она поднимается, выполняя впрыск дизтоплива. Количество последнего при этом регулируется длительностью подачи напряжения на пьезоэлемент пьезофорсунки и давлением в топливной рампе двигателя.

Чем отличается инжекторный двигатель от карбюраторного

Инжектор представляет собой принципиально другой способ подачи топлива в камеру сгорания по сравнению с карбюратором. Другими словами, в инжекторном моторе наибольшие конструктивные изменения коснулись системы питания и топливоподачи.  В карбюраторном двигателе бензин смешивается с определенной частью воздуха во внешнем устройстве (карбюраторе).

После образовавшаяся топливно-воздушная смесь всасывается в цилиндры двигателя. Инжекторный двигатель имеет специальные инжекторные форсунки, которые дозировано впрыскивают горючее под давлением, после чего происходит смешение порции топлива с воздухом. Если сравнивать эффективность подачи горючего инжектором и карбюратором, мотор с инжектором оказывается до 15%!мощнее. Также отмечается существенная экономия топлива на разных режимах работы двигателя.

Форсунка дизеля, виды форсунок дизельных двигателей, устройство и принцип действия

На дизельных моторах, а том числе и на тех, которые оснащены системой впрыска «Common Rail», применяют электрогидравлические форсунки. В конструкцию данного устройства входит — электромагнитный клапан, камера управления, а также сливная и впускная дроссели.

Принцип работы такого оборудования основывается на использовании давления топлива при впрыске, а также, после его прекращения. В исходном положении электромагнитный клапан полностью закрыт и обесточен, игла прибора прижата к седлу при помощи давления на поршень горючего в камере управления. Впрыск топлива в таком положении не производится. Стоит отметить, что давление горючего на иглу, в данной ситуации, меньше давления, которое производится на поршень, в результате разности площадей контакта.

После команды ЭБУ, срабатывает электромагнитный клапан и производится открытие сливной дроссели. Топливо, которое находится в камере управления, при этом, вытекает через дроссель в сливную магистраль. Впускной дроссель является препятствием, чтобы осуществилось быстрое выравнивание давлений во впускной магистрали и камере управления. Постепенно происходит уменьшение давления на поршень, однако давление горючего, осуществляемое на иглу, не изменяется, в результате чего осуществляется поднятие иглы и впрыск горючего.

Рабочие параметры и неисправности инжекторов

Одной из основных характеристик форсунки является факел распыла. Для обеспечения корректной работы двигателя топливо должно распыляться под высоким давлением и на большую площадь. При этом размеры капель горючего должны быть как можно меньше. Это позволяет ускорить процесс сгорания и уменьшить расход топлива. Если же подача бензина или дизеля будет осуществляться струей, возникнут провалы в работе мотора, увеличится количество сажи в выхлопе. Происходит это, когда распылитель инжектора загрязняется.

Также важным параметром является время впрыска форсунок, или лаг открытия и закрытия. Он зависит от множества параметров напряжения, уровня давления и типа топлива. Измеряется лаг лабораторным методом, в ходе которого определяется количество пролитого топлива за единицу времени.

Несмотря на сложное устройство, топливные инжекторы имеют длительный срок эксплуатации. В среднем он составляет от 100 до 150 тысяч километров пробега. Основным требованием для обеспечения продолжительности работы форсунок является качество топлива и своевременный технический осмотр автомобиля.

(2 оценок, среднее: 5,00 из 5) Загрузка…

Устройство простейшего инжектора

Инжектор включает в себя такие исполнительные элементы, как:

• бензонасос (электрический),
• ЭБУ (контроллер),
• регулятор давления,
• датчики,
• форсунка (инжектор).

Соответственно, схема инжектора: электробензонасос подает топливо, регулятор давления поддерживает разницу давления в инжекторах (форсунках) и воздухом впускного коллектора. Контроллер, обрабатывает информацию от датчиков: температуры, детонации, распредвала и коленвала, и управляет системами зажигания, подачи топлива и так далее.

Всем хороша инжекторная система впрыска топлива, но и она не обошлась без своих особенностей. Приверженцы карбюраторов, называют их недостатками. Особенностями инжектора смело можно назвать: достаточно высокая стоимость узлов инжектора, низкая ремонтопригодность, высокие требования к качеству и составу топлива, необходимость специального оборудования для диагностики, и высокая стоимость ремонтных работ.

Пьезофорсунка, достоинства

1. Высокий КПД форсунки.
2. Снижение шума в процессе работы мотора.
3. Возможность перемены давления впрыска.
4. Увеличение быстродействия форсунки.

Как выбрать топливные форсунки подходящего размера — впрыск прибрежного дизельного топлива

Какие топливные форсунки подходят для вашей системы впрыска топлива в Корпус-Кристи, штат Техас? Важно сделать правильный выбор. Хотя небольшая разница в размерах может показаться незначительной, если вы сделаете это неправильно, вы можете испортить свой двигатель.

Чтобы выбрать лучшие топливные форсунки, помните о следующих советах. Для получения дополнительной помощи по системам впрыска топлива в Корпус-Кристи, штат Техас, обратитесь к местным экспертам в Coastal Diesel Injection:

• Не переусердствуйте:  Техасцы известны тем, что делают большие дела. Когда дело доходит до систем впрыска топлива в Корпус-Кристи, штат Техас, важно помнить, что больше не всегда лучше. Не выбирайте автоматически топливную форсунку большего размера просто потому, что вы хотите иметь больше мощности. Инжектор большего размера может не дать таких мощных результатов, которые вы себе представляете. Вместо этого, если форсунка слишком велика для вашей системы, она может затопить двигатель, повредить свечи зажигания или привести к полному отказу двигателя.
• Используйте обходные пути:  Если вам нужна большая мощность, есть лучшие способы добиться этого, чем перегружать систему слишком большой топливной форсункой. Внесите изменения в свой автомобиль, которые увеличат его мощность. Попробуйте установить выхлоп большего размера, добавить регулируемый регулятор давления топлива, использовать топливный насос большего размера или настроить компьютерную систему. Учитывайте эти модификации при выборе топливных форсунок.
• Не перегружайте свою систему: Хотя вы не хотите слишком много, вы также хотите избегать запуска двигателя на недостаточно мощном инжекторе. Если вы внесли модификации, которые увеличили мощность вашего автомобиля, вам потребуется достаточно топлива, чтобы двигатель не отставал. Используйте топливные форсунки большего размера, чтобы избежать вялой работы системы и прогоревших поршней.
• Примите во внимание ключевые факторы:  Чтобы узнать, какой размер вам нужен для вашей системы впрыска топлива в Корпус-Кристи, штат Техас, вы должны знать, сколько лошадиных сил производит ваш автомобиль. Подумайте, оснащен ли ваш автомобиль наддувом или турбонаддувом, какое топливо вы используете и какие модификации вы внесли в свой автомобиль.
• Проконсультируйтесь со специалистами:  Конечно, один из лучших способов определить, какой размер топливной форсунки вам нужен, — это обратиться к профессионалу. С помощью эксперта вы можете быть уверены, что выберете лучшие детали для оптимизации характеристик вашего автомобиля и защиты его от повреждений. Просто свяжитесь с местной компанией, которая специализируется на системах топливных форсунок в Корпус-Кристи, штат Техас. Позвольте им просмотреть ваш автомобиль и его модификации, чтобы порекомендовать, какой размер топливных форсунок вам следует использовать.

Если вам нужен профессиональный совет по системам впрыска топлива в Корпус-Кристи, штат Техас, то вам обязательно нужно обратиться в компанию Coastal Diesel Injection. Семейная компания, специализирующаяся на дизельной промышленности, предлагает квалифицированный ремонт и обслуживание систем впрыска топлива. Мы обеспечиваем первоклассное техническое обслуживание грузовых автомобилей, автомобилей, морской и сельскохозяйственной техники. Наш гараж с полным спектром услуг может позаботиться обо всех потребностях вашего автомобиля. Зайдите сегодня, чтобы узнать, что мы можем сделать для вас, или свяжитесь с нашей специальной командой по любым вопросам.

Injector Math: как рассчитать оптимальный размер топливной форсунки

Что вы знаете: A) вы модернизировали свой автомобиль с помощью различных модификаций послепродажного обслуживания, и B) вы хотите получить максимальную мощность от этих модификаций. Вопрос в том, как добраться из точки А в точку Б.

Один из возможных ответов — заменить стандартные топливные форсунки на форсунки большего размера и большей производительности. ACCEL , например, представляет собой превосходный инжектор для вторичного рынка, который превосходит большинство стандартных инжекторов на 8–14 процентов. Компания ACCEL была даже достаточно любезна, чтобы предоставить нам информацию о том, как выбрать топливную форсунку правильного размера (ACCEL или другую) для вашего применения.

Шаг 1. Определение мощности в лошадиных силах
Вы можете определить мощность на коленчатом валу, проверив свой автомобиль на динамометрическом стенде. ACCEL говорит, что вы также можете сделать реалистичную оценку мощности, используя заявленную производителем мощность, а также консервативную оценку прироста мощности любой модификации послепродажного обслуживания, которую вы, возможно, сделали.

Шаг 2: Определение приблизительного BSFC (удельный расход топлива для тормозов)
Удельный расход топлива для тормозов, сокращенно BSFC, представляет собой количество топлива, потребляемое на единицу произведенной мощности. Вы можете определить точный BSFC с помощью динамометрического тестирования или оценить этот показатель, используя следующую таблицу ниже.

Тип двигателя BSFC с использованием бензина
Высокое сжатие 0,45 (без модов) до 0,55 (высоко изменено)
Super/Turbogred с 0,55 до 0,65 (с модификациями)

Шаг 3: Определите свой безопасный цикл
. процент времени, в течение которого топливная форсунка открыта, по сравнению с общим временем между запусками. Безопасный рабочий цикл составляет 0,80 для большинства оригинальных двигателей и 0,85 для модифицированных двигателей и двигателей для шоссейных гонок.

Шаг 4: Расчет оптимального размера форсунки
Вооружившись информацией, полученной в шагах с первого по третий, вы можете рассчитать оптимальный размер топливной форсунки, используя следующую формулу:

размер форсунки в фунтах/час. = (Макс. л.с. x BSFC) / (количество форсунок x рабочий цикл)

Мы будем использовать стандартный двигатель Ford 5,0 л ранней модели с заявленной мощностью 215 л.с. для следующего примера:

( 215 x 0,55) /  (8 x 0,80) = 18,5 фунта/час.

Теперь мы снабдим тот же двигатель более эффективными компонентами типа GT-40, которые снизят BSFC и будут использовать более реалистичный предел рабочего цикла 0,85. По словам Форда, эти детали GT-40 увеличат выходную мощность до 275 лошадиных сил, поэтому мы сделаем следующие расчеты:

(275 x 0,050) /  (8 x 0,85) = 20,1 фунта/час. .

Шаг 5: Точная настройка потока
До сих пор лучшим вариантом было бы рассчитать размер инжектора, а затем округлить до следующего максимального доступного размера инжектора для вашего применения. Однако, если у вас есть регулируемый регулятор давления топлива, вы можете изменить номинальный расход данной форсунки, чтобы он более точно соответствовал потребностям вашего двигателя. Расчет прост, если вы знаете номинальный статический расход ваших топливных форсунок при определенном давлении.

Основываясь на приведенных выше расчетах, мы выбрали форсунки с расходом 20,0 фунтов. при 39,6 фунтов на квадратный дюйм для нашего 5,0 л. Увеличив давление до 45 фунтов на квадратный дюйм, мы можем повысить номинальный расход наших инжекторов. Чтобы узнать точное новое значение расхода, мы используем следующий расчет: [Квадратный корень из (новое давление/старое давление)] x старое значение расхода.
