Как зарядить аккумулятор без зарядного устройства, схемы

Привет всем автомобилистам, которым знакома ситуация, когда автомобильный аккумулятор сдох, а зарядного устройства под рукой нет. Прикурить тоже нет возможности поскольку время 3 часа ночи, а вам нужно срочно ехать. И для таких особых случаев я вам покажу все возможные методы зарядки автомобильного аккумулятора без зарядного устройства.

Хочу предупредить сразу в некоторых случаях есть 220 вольт опасное для жизни, так что будьте бдительны и аккуратны.

Итак способ первый…

У каждого есть ноутбук, на дворе двадцать первый век,  нанотехнологии и всё такое, так что ноутбук обязательная составляющая нашей жизни и если у вас он есть, значит найдется и адаптер питания к нему, которой как правило выдаёт 18-19 вольт на выходе. Его и будем использовать в качестве зарядного устройства.

Далее в гараже находим 12-и вольтовую лампочку от 5 ватт скажем до 50, чем мощнее лампа, тем больше будет ток зарядки, но не советую поднимать ток больше 3. 5-4 Ампер, иначе адаптер ноутбука может сгореть от перегрузки.

Собираем всё по схеме, лампа как вы поняли подключена последовательно и просто ограничивает ток заряда.

Я подключил в цепь амперметр,  чтобы вы могли посмотреть ток протекающий в цепи.
Получилась зарядка на скорую руку, пожалуй это самый безопасный способ, дальше уже всё будет гораздо опасней.

Способ номер два… Лампочка и диод

Берём простую лампочку на 220 вольт, мощностью от 40 до 100 ватт, как и в первом варианте она будет ограничивать ток заряда и чем мощнее лампа, тем больше ток в цепи.
Собираем схему из лампочки и диода, которые подключены последовательно и потом это всё подключаем в сеть 220 вольт.

Взрывов не будет и даже если возникнут какие проблемы, лампа просто будет гореть в полный накал. Диод любой с током от 3 ампер, хотя в цепи будет протекать ток куда меньше указанного но лучше иметь некоторый запас. Напряжение диода не менее 400 вольт, а лучше 600 или 1000. Например один из моих любимых диодов IN5408 или что-то из советских. Не дотрагивайтесь до узлов схемы во время работы, это опасно.

Как ранее заметил лампочка у нас ограничивает ток, а диод срезает нижнюю полуволну сетевого синуса, это простой однополупериодной выпрямитель, после диода напряжение получается уже в районе 110 вольт, но при подключении к АКБ ток будет играть роль своеобразного стабилизирующего элемента. Ток в цепи контролируется опять же амперметром.

Вариант номер 3… Лампа и мост.

Тут всё так же, как и в прошлом варианте, только диод заменён на полноценный мост, иначе говоря двухполупериодный выпрямитель.На выходе такого моста уже постоянное напряжение. Диодный мост, который отлично подходит для этих целей, может быть найден в старом не рабочем компьютером блоке питания.

На нём всё четко подписано, куда что подключать. И ещё, эта схема также опасна, как и предыдущая.

Вариант под номером 4… Конденсатор и диод.

Вначале скажу, что диод можно заменить на полноценное мост, эта схема схожа с двумя предыдущими вариантами, но тут лампа заменена на неполярный конденсатор именно он ограничивает ток заряда.
Конденсатор обязательно нужен плёночной на напряжение не менее 400 вольт, а от его ёмкости зависит ток заряда, а если точнее то 1 мкф ёмкости обеспечивает ток заряда от 70 до 100 ма.
Но если нет конденсатора большой ёмкости, то можно параллельно соединить несколько штук меньшей ёмкости, с учетом того, что напряжение всех конденсаторов должно обязательно быть одинаковым.

Способ номер 5… Компьютерный блок питания.

Этот вариант менее безопасен, подойдёт любой компьютерный блок питания, любого формата и мощности. Как мы знаем он может обеспечивать на выходе несколько напряжений, но нас интересует только шина на 12 вольт, а точнее черный и желтый провод, соответственно минус и плюс.

Но 12 вольт компьютерного блока питания явно недостаточно для зарядки автомобильного аккумулятора. Так как же поднять напряжение не переделав сам блок, на самом деле всё очень просто.

Для начала находим зеленый провод и замыкаем его с любым из черных, этим мы запустим блок питания без подключения к компьютеру. Благодаря тому, что в компьютерном блоке питания имеется обратная связь и шим стабилизация, то нагружая одну из низковольтных шин, (например — шину на 5 вольт) на нём будет просадка напряжения, а микросхема шин автоматическим образом постарается поднять напряжение до уровня 5 вольт.

Одновременно поднимается напряжение и на остальных шинах. И чем больше нагрузить низковольтные шины, тем больше поднимается напряжение на шине 12 вольт. Но злоупотреблять этим не нужно, если чрезмерно нагрузить шины, то блок питания в какой то момент, просто уйдет в защиту.

Введите электронную почту и получайте письма с новыми поделками.

Чтобы снять блок защиты достаточно на пару секунд отключить зеленый провод от черного, затем снова подключить.А в качестве нагрузки для низковольтных шин можно использовать 12-и вольтовые галогенные лампы с мощностью от 20 до 50 ватт.

Как видим аккумулятор заряжается, а амперметр, как всегда показывает ток заряда.

Но вот и всё, в конце еще раз прошу соблюдать меры по безопасности, поскольку все указанные варианты, кроме первого и последнего не имеют гальванической развязки сетью и когда будете дотрагиваться до схемы, убедитесь, что сетевой кабель отключен и имеется видимый разрыв, то же самое при включении, сначала убедитесь что нигде нет короткого замыкания, затем подключите клеммы к АКБ и лишь только после этого включайте схему в сеть.

Так же крайне не рекомендуется использовать указанная варианты регулярно, этим вы сократите срок службы аккумулятора.

Автор; АКА КАСЬЯН

Заряжаем севший аккумулятор за 10 минут: эксперимент Kolesa.ru

---

Что произошло?

Произошло, на первый взгляд, невероятное… Классическая электротехника вообще и аккумуляторная наука в частности говорят, что заряжается типовой свинцовый аккумулятор током в 10% от емкости в течение 10-12 часов. Соответственно, 55-ампер-часную батарею даже током 10-15 ампер нужно было наполнять ну хотя бы несколько часов! Однако, «заряжали» мы ровно 10 минут, и ток явно не превышал вышеупомянутое значение, а то и был меньше – с учетом тонких проводов и отвратительного контакта хило намотанных друг на друга окисленных жил…

То есть, получается, имел место эффект не зарядки, а некого «пробуждения» только-только впавшей в летаргическое забвение батареи. Кратковременный десятиминутный процесс никак не мог восполнить утраченную батареей энергию – однако как-то сумел её «взбодрить», помог «мобилизовать внутренние ресурсы». Звучит это, признаюсь, странно: здравый смысл не одобряет подобную псевдонаучную терминологию – «разбудить», «взбодрить»… Аккумулятор понимает только два вполне научных термина – «зарядить» и «разрядить», а все остальное – лирика…

Мистика на продажу

Лирика лирикой, однако именно на вышеупомянутом эффекте работают китайские «зарядные гаджеты для блондинок». Небольшие коробочки с парой-тройкой аккумуляторов от сотовых телефонов внутри или набитые «пальчиками» формата АА – из таких приборов выходит штекер прикуривателя, и именно через прикуриватель они якобы заряжают севшую автомобильную батарею.

С точки зрения любого, худо-бедно разбирающегося в электротехнике, такие девайсы – профанация и обман, но парадокс заключается в том, что иногда они все же способны сработать – в ситуациях, подобной вышеописанной.

На свежесевшей батарее – 8-10 вольт, на «магической коробочке» – 12-13. После подключения её к прикуривателю она начинает гнать ток на стартерный аккумулятор – ток слабенький и совершенно неспособный его зарядить. Но способный «разбудить» и «взбодрить»!

Безусловно, работа таких устройств крайне нестабильна, и помогут они только при определенном совпадении факторов, благодаря чему и заслужили справедливое клеймо мошеннических. Но в ряде случаев, когда аккумулятор свежий сам по себе и разрядился буквально «вот-вот», даже коробочка с пальчиковыми батарейками, воткнутая в прикуриватель, способна его воскресить!

Что говорит наука?

Собственно, при всей странности происходящего, наука должна это как-то объяснять….

– Описанная ситуация не является ни чудом, ни мистификацией – она мне хорошо знакома — рассказал Александр Казунин, заведующий аккумуляторной лабораторией НИИ автомобильной электроники и электрооборудования ФГУП НИИАЭ:

– Тут имеет место не эффект зарядки аккумулятора, а эффект зарядки конденсатора – а конденсатором большой емкости аккумулятор также отчасти является. Если в полностью разряженную батарею подать ток 10-15 ампер на непродолжительное время, то полноценного заряда, разумеется, не произойдет. Но аккумулятор все же наберет некоторое количество энергии, достаточной, чтобы запустить мотор! Это «короткая» энергия, как в конденсаторе – она запасается в разряженной батарее на непродолжительное время . То есть сразу после отключения проводов от машины-донора нужно заводить мотор, аккумулятор которого вы «взбадривали» – если вы по каким-то причинам протянете 10-15 минут, этот «быстрый заряд» исчезнет, и запуск не удастся.

Собственно, пользоваться таким методом – иначе говоря, производить «полевую экспресс-зарядку» от другой машины тонюсенькими проводками, если нет возможности прикурить мощными специальными кабелями с «крокодилами» – можно. И порой – вполне успешно! Но важно учитывать два момента:

1. Успешная быстрая зарядка аккумулятора, как конденсатора, возможна не всегда – влияет общее состояние разряженной батареи, время, которое она простояла разряженной, температура на улице.
2. После успешного пуска таким методом аккумулятор остается пустым и требует полноценной зарядки – либо при помощи зарядного устройства, либо длительным пробегом по загородной трассе. Если этого не сделать, наутро высока вероятность снова не завестись!

Как правильно зарядить автомобильный аккумулятор?

Безусловно, принцип зарядки аккумулятора автомобиля знаком если не всем, то почти каждому автолюбителю. Однако существует несколько особенностей, на которые стоило бы обратить внимание. Прежде всего, заряжать аккумулятор следует либо в гараже, либо на крытой площадке. Если такой возможности нет, то можно зарядить и на улице, но обязательно в сухую и теплую погоду.

Помещение, где будет происходить зарядка, должно быть хорошо проветриваемо, также следует избегать открытого огня и на время зарядки воздержаться от курения. Батарею нужно извлечь из автомобиля и установить на ровное место, например на стол, где и будет производиться дальнейшая зарядка. Также перед зарядкой следует очистить аккумулятор от грязи, а также протереть его поверхности, удалив кислотные остатки синтетической тканью, смоченной водным раствором соды. Если у Вашего аккумулятора есть пробки для заливки кислоты, их нужно выкрутить, чтобы газы, образующиеся в аккумуляторе при зарядке, свободно выходили. Проверьте уровень электролита, если он не достаточен, долейте дистиллированной воды.

Итак, основные меры предосторожности мы перечислили, перейдем непосредственно к зарядке аккумулятора.

Вы успешно подключили зарядное устройство к аккумулятору. Если Вы не знаете, как это сделать, вы можете ознакомиться с полным алгоритмом действий на нашем сайте. Если Вы имеете дело с автоматическим зарядным устройством, например таким, как Вымпел-05, Вымпел-07, Вымпел-20, Вымпел-15 и многими другими устройствами, которые могут работать и в неавтоматическом режимах, то достаточно просто выбрать режим зарядки.

Если же у Вас обычное зарядное устройство, то необходимо настроить параметры зарядки вручную. В первом случае не должно возникнуть никаких проблем, во втором же понадобится установить ток зарядки батареи. Можно зарядить аккумулятор либо при постоянном токе, либо при постоянном напряжении. Используя первый метод, Вы регулируете зарядный ток или напряжение при помощи выпрямителей. Однако, это не совсем удобно, так как зарядный ток необходимо контролировать каждые 1-2 часа. Самым оптимальным является комбинированный метод, по которому работают практически все современные зарядные устройства для автомобильного аккумулятора.

Внимание! Не заряжайте Ваш аккумулятор повышенным током, также как и в случае с автоматическими зарядными устройствами режимом «Boost». Вы зарядите свой аккумулятор достаточно быстро, но никто не застрахует Вас от негативных последствий, которые спустя какое-то время скажутся на самой батарее. Пользоваться таким режимом следует лишь в крайних случаях, когда избежать этого никак не удается.

И напоследок, старайтесь не допускать частые и глубокие разряды аккумулятора. В случае если Ваш автомобиль простаивает длительное время – необходимо заряжать аккумулятор. Время зарядки аккумулятора варьируется от 10 до 12 часов. Все зависит от его состояния, емкости и степени разряженности.

Надумали обзавестись своим автомобильным зарядным устройством? Заходите к нам, в Интернет-магазин «НПП ОРИОН» и выберите ЗУ гарантированно высокого качества и по доступным ценам!

Зарядка аккумулятора автомобиля от блока питания компьютера в домашних условиях

Не вовремя разряженный автомобильный аккумулятор – проблема, с которой хоть единожды, но сталкивался каждый водитель. Поэтому многие автовладельцы знают, как самостоятельно собрать зарядный блок для АКБ. Даже блок питания от стационарного компьютера может стать полноценным зарядным устройством для аккумулятора, достаточно лишь приложить усилия.

Как можно зарядить автомобильный аккумулятор в домашних условиях

Аккумулятор транспортного средства устроен таким образом, что до определенного момента он может получать питание непосредственно от автомобиля. Но всем водителям известно, что чем дольше эксплуатируется устройство, тем чаще оно нуждается в дополнительной подзарядке. Поскольку генератор выдает напряжение 14,1 В, а этих значений достаточно лишь для поддержания работоспособности аккумулятора, а для полной зарядки необходимо получить напряжение 14,4 В.

Существует множество вариантов сбора самодельных зарядок, которые способны вернуть автомобиль в строй. Одни из них подразумевают использование сложных механизмов, таких как импульсивные схемы с автоматическими выключателями, другие наоборот предельно просты, и не требует глубоких знаний в сфере радиотехники.

Дома практически всегда можно найти составные части электроприборов, которые используются для сбора зарядки. Так, можно использовать компьютерный блок питания, отключенный от устройства. Его достаточно подсоединить к АКБ с помощью двух метровых проводов, которые необходимо замкнуть между собой, формируя перемычку. В качестве источника напряжения можно также использовать ЗУ от других гаджетов, которое на выходе имеет напряжение 12 В.

Второй способ подразумевает использование выпрямительного диода с обратным напряжением более 1000 В и током более 3 А. Главное, соблюдать последовательность подключения деталей, чтобы устройство не замкнуло. Так плюсовый вывод диода должен подключаться к ограничительной нагрузке, в качестве которой можно использовать обычную лампочку на 220 Вт.

Стоит помнить про опасность заряда аккумулятора напрямую от сети переменного напряжения, поэтому к такому методу стоит прибегать лишь в экстренных случаях.

Вне зависимости от вида ЗУ, при его подключении к аккумулятору, важно соблюдать полярность. В противном случае АКБ будет терять свой заряд.

Можно ли заряжать аккумулятор автомобиля блоком питания от ноутбука

В комплекте с ноутбуком идет блок питания, который с помощью дополнительных манипуляций, можно переделать в ЗУ для аккумулятора. Для заряда АКБ от блока ноутбука, следует подготовить несколько ламп накаливания, которые будут служить неким балластом цепи. Именно их горение будет говорить о том, что цепь подключена верно.

Схема цепи достаточно проста, главное, не забыть про полярность

Цепь нуждается в одном балласте, но его необходимо правильно подобрать. Поэтому важно начинать с лампы минимального наминала. Если при проверочном подключении она будет гореть, значит можно попробовать более мощный аналог. Правильным выбором станет лампа с максимально допустимым номиналом.

Схема цепи достаточно проста, главное, не забыть про полярность. Так, для получения самодельной зарядки, следует «минус» БП соединить сначала с лампой, а потом непосредственно с «минусом» АКБ. Плюсовые полюса двух устройство соединяются друг с другом напрямую, без перемычек.

Важно! Лампа накаливания является обязательным звеном цепи, поскольку без нее сопротивление будет минимальным, а это значит, что одно из устройств окончательно выйдет из строя.

Зарядное устройство для аккумулятора своими руками из блока питания

В современном мире, где каждый человек пользуется гаджетами и другой электроникой, соорудить мобильную зарядку для аккумулятора не составит труда. Некоторые автовладельцы предпочитают использовать трансформатор со старого лампового телевизора, другие берут диодную ленту. Но наиболее популярным вспомогательным средством являются БП различных гаджетов.

Главное, подобрать устройство с необходимым параметром напряжения на выходе, иначе мощности для заряда может просто не хватить. Экстремальный метод зарядки АКБ подразумевает использование розетки. Поэтому к нему стоит прибегать только в крайних случаях, когда под рукой не окажется блока питания, который бы соответствовал всем требованиям.

Для ЗУ необходимо подготовить:

1. Осветительную лампочку на 100 Вт (для сокращения периода заряда можно использовать сразу 3 последовательно соединенные лампы).
2. Выпрямительный диод, который есть в каждой энергосберегающей лампе.

Прежде чем приступать к соединению всех элементов, помещение рекомендовано обесточить.

Как и при использовании БП от гаджета, данный способ подразумевает соблюдение полярности. В ходе подключения, необходимо придерживаться следующего алгоритма:

1. «Плюс» розетки соединяем с лампочкой.
2. Подключаем диод, который должен контактировать с «плюсом» АКБ.
3. Соединяем «минуса» розетки и аккумулятора друг с другом.

Вместо лампы некоторые водители предпочитают использовать электроплиту на минимальной мощности. Но такая замена является небезопасной.

Как переделать блок питания в зарядку АКБ

Использовать БП от компьютера, в качестве основного звена самодельного зарядного устройства гораздо безопаснее прямого подключения к бытовой сети.

Необходимые материалы и инструменты

Для сбора самодельного устройства необходимо подготовить:

1. БП на микросхеме TL494 или KA7500, отсоединенный от стационарного компьютера.
2. Мультиметр.
3. Паяльник.
4. Два провода разного цвета по 1 м.
5. Нож.
6. Крестовую и плоскую отвертки.
7. Зажимы, или так называемые «крокодилы».
8. Светодиодный элемент.
9. Два конденсаторных элемента на 25 В.
10. Резисторы номиналом 2,7 и 1 кОм, 200, 68 и 0,47 Ом.
11. Диоды (2-3шт.).
12. Реле с 4 клеммами.
13. Силиконовый герметик.

Этих элементов будет достаточно для сбора ЗУ, которое сможет вернуть аккумулятор ТС к жизни за несколько часов.

Инструкция по изготовлению в домашних условиях

Чтобы собрать зарядное устройство для аккумулятора, нужно четко следовать алгоритму. Он состоит из следующих шагов:

1. Откройте системный блок, сняв крышку, которая обычно крепиться на 4 болта.
2. Отпаяйте переключатель 220/110В и все провода, которые от него отходят. Это защитит устройство от резкого скачка напряжения.
3. Уберите все провода, отходящие от микросхемы, за исключением желтого и черного пучков, а также одного зеленого провода.
4. Замените два конденсаторных элемента, расположенных на желтом проводе, на новые 25 В.
5. Удалите защиту от скачков напряжения, это поможет избежать выключения при поднятии напряжения до 14,4 В.
6. Деактивируйте средство защиты от перепадов напряжения путем замыкания 3 оптронов.
7. Увеличьте выходное напряжение до необходимых показателей с помощью дополнительной платы TL431, на которой расположен подстроечный резисторный элемент. Замените его. Сопротивление новой детали должно быть не ниже 2,7 кОм.
8. Удалите транзисторный элемент, расположенный рядом с платой.
9. Стабилизируйте выходное напряжение, подключив второй резистор с рабочей величиной сопротивления 200 Ом, при мощности 2 Вт. Резистор, который устанавливается на дополнительный канал, должен обладать параметрами 68 Ом и 0,5 Вт, соответственно.
10. Ограничьте силу тока на выходе до 8 А путем выпаивание старого резистора и его замены на новый с большим номиналом на 0,47 Ом.
11. Вмонтируйте в устройство дополнительную схему, состоящую из реле, диодных компонентов, резистора на 1 кОм и светодиода. Если последний элемент горит, значит цепь подключена верно.
12. Закрепите реле на вентиляторе блока с помощью герметика или болтов.
13. Вмонтируйте в ЗУ мультиметр путем параллельного соединения к цепи.
14. В корпусе зарядного устройства проделайте 2 отверстия для нейлоновых стяжек. Ими будут фиксироваться провода на блоке.
15. Подсоедините провода с соблюдением полярности. К аккумулятору подключение производится с помощью «крокодилов».
16. Проверьте работоспособность собранного устройства.

Процесс состоит из достаточно большого количества шагов, выполнение которых требует, как минимум, базовых знаний в радиотехнике.

Всегда следует помнить о мерах предосторожности

Как правильно зарядить АКБ самодельной зарядкой

Собирая зарядное устройство самостоятельно, всегда следует помнить о мерах предосторожности. Есть ряд правил, которые важно соблюдать при использовании зарядки, собранной в ручную. В противном случае батарея может испортиться, а вся работа будет проделана напрасно.

Основные правила:

1. Перед зарядкой аккумулятор необходимо отсоединить от автомобиля, и занести в теплое помещение.
2. Очищение устройства от загрязнений – обязательный этап его подготовки к зарядке. В качестве инструмента можно использовать наждачную бумагу с тонким абразивом или зубную щетку.
3. Электролиты в банках АКБ должны полностью покрывать металлические пластины. При недостатке жидкости можно воспользоваться обычной дистиллированной водой.
4. Устройство с глубокими трещинами или сколами заряжать нельзя.

Главное правило, которое следует соблюдать при зарядке касается полярности – «минус» всегда соединяется с «минусом». После того, как аккумулятор достаточно подзарядится, можно приступать к его подключению к автомобилю, предварительно проверив количество электролитов в банках.

Если автомобильный аккумулятор разряжен, а специальное зарядное устройство отсутствует, его можно сделать самостоятельно. Но для этого необходимо иметь не только знания в радиотехнике, но и опыт работы со схемами электрической цепи.

Загрузка…

Как зарядить аккумулятор от шуруповерта без зарядного устройства?

В последнее время шуруповерт становится незаменимым устройством для ремонта съемных конструкций и помогает быстро справиться с небольшими ремонтными работами. Учитывая, что это нестационарное устройство, работающему часто приходится сталкиваться с проблемой быстрой разрядки. Материал данной статьи познакомит читателя со способами заряда аккумулятора без родного стационарного зарядного устройства.

Когда необходимо?

Существуют ситуации, когда зарядник шуруповерта недоступен. Например, он может выйти из строя, что может стать причиной остановки работы. Кроме того, зарядник может быть утерян. Третьей причиной является элементарное перегорание и износ зарядного устройства, а также разгибание клемм в самой батарее, из-за чего отходит контакт. Чтобы устранить проблему, приходится искать подходящие варианты для зарядки, которые будут совместимыми с имеющейся моделью шуруповерта. В этом случае предпочтительно купить правильную зарядку, которая будет способствовать безопасной работе и полноценно заряжать батарею инструмента.

Чем можно зарядить?

Если нужного зарядного устройства нет, существуют три способа решения проблемы:

• использовать зарядное устройство автомобиля;
• купить стандартную универсальную зарядку;
• переделать электрический инструмент под питание от внешнего аккумулятора.

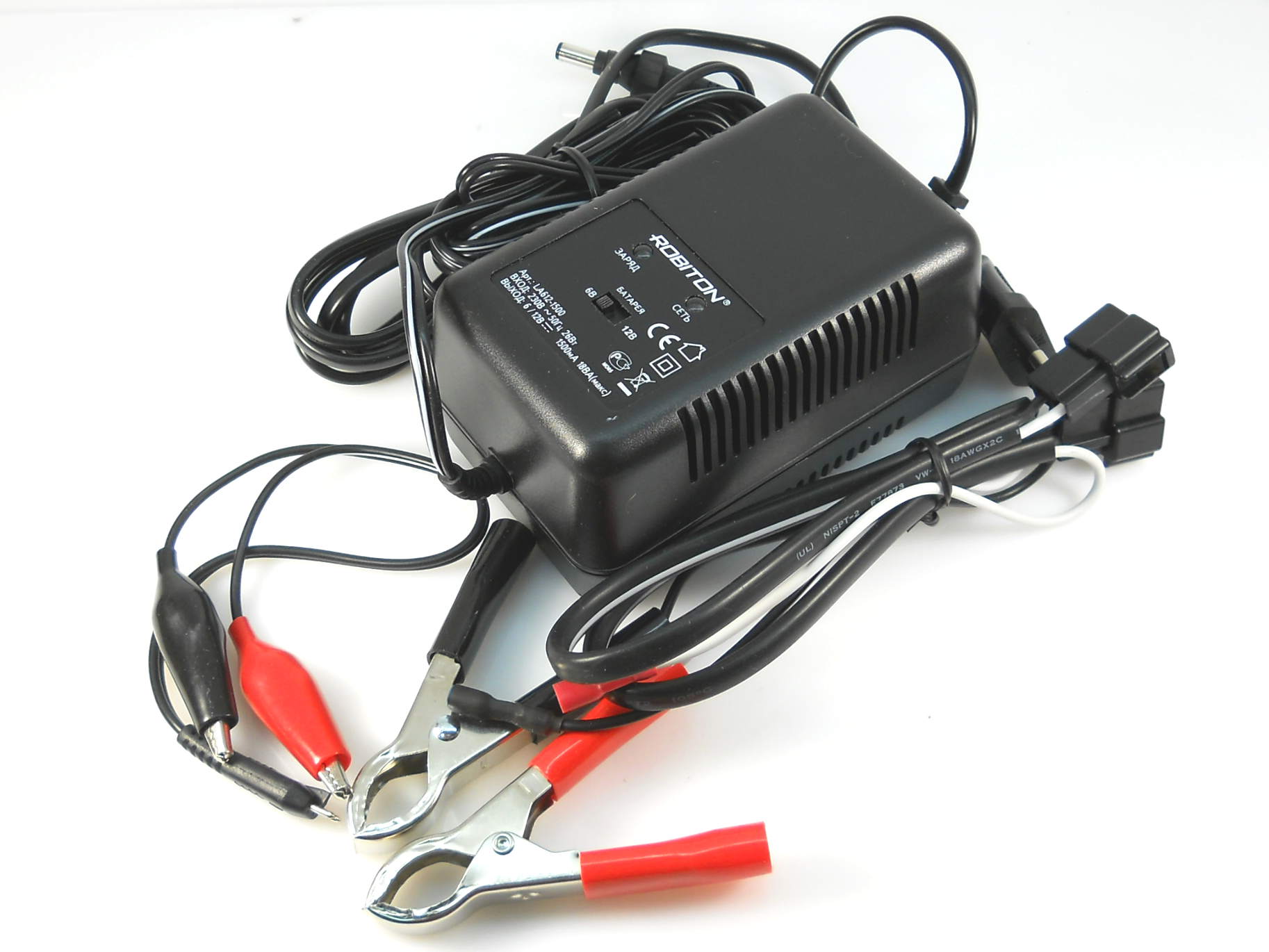

Если выбрано решение воспользоваться автомобильным зарядником, нужно учесть, что батареи шуруповертов имеют собственные характеристики, они отличны от автомобильных аккумуляторов из свинца. Подойти может только та зарядка, которая будет оборудована электроникой с регулировкой тока и напряжения. Здесь придется выбирать зарядный ток, ведь нужное значение может попросту не вписаться в диапазон работы. Это, в свою очередь, может заставить пользователя ограничивать ток посредством балластового сопротивления.

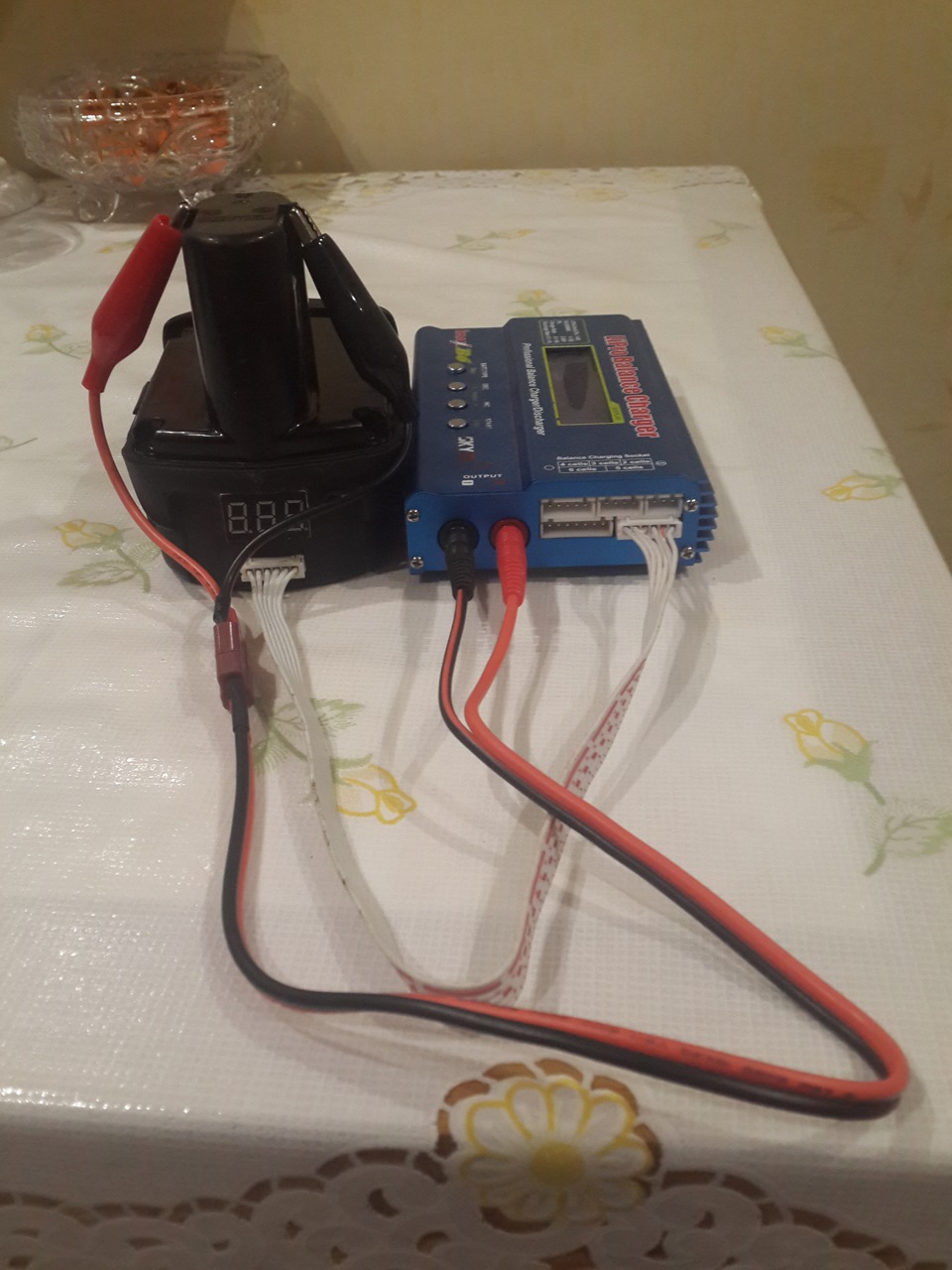

Универсальное устройство приобретают в том случае, если, помимо самого шуруповерта, в доме есть приборы, работающие от аккумуляторов. Достоинством таких приспособлений является масса настроек, посредством которых мастер может определиться с нужным режимом зарядки шуруповерта и подобрать правильный вариант для аккумулятора шуруповерта. Если имеющийся шуруповерт уже старый, покупка внешнего источника тока нецелесообразна и попросту затратна. Выбирая выпрямитель для автомобильных аккумуляторов, важно обращать внимание на полярность. Поэтому стоит держать под рукой тестер. Да и заряжать шуруповерт нужно под постоянным наблюдением.

Можно купить зарядное устройство прямого тока, которое будет соответствовать нужным параметрам аккумулятора шуруповерта. Для этого при покупке обращают внимание на три фактора: зарядный ток, мощность, а также емкость. Вполне возможно, что придется модернизировать устройство, оборудуя специальную защиту, для чего приобретают плавкий предохранитель на 10 ампер, который включают в электросеть. Что касается провода, придется приобретать вариант с большим сечением (по сравнению с обычной проводкой).

Как зарядить без родной зарядки?

Если выбрано решение по зарядке устройства автомобильным ЗУ, для начала необходимо выставить на устройстве минимальное значение. Батарею снимают, определяются с ее полярностью (находят «плюс» и «минус»). После этого к ней напрямую подключают клеммы зарядника. Если это невозможно, узел совершенствуют, для чего применяют пластины либо скрепки. Зарядку включают минут на 15-20 минут, а как только батарея станет теплой, зарядник выключают. Обычно в этом случае достаточно непродолжительного времени заряда. Что касается зарядного тока, то его выбирают в пределах между 0,5 и 0,1 в зависимости от емкости самой батареи в ампер/часах.

Аккумулятор на 18 вольт емкостью 2 А/час нуждается в зарядном устройстве с отдачей зарядного тока в 18 вольт и мощностью 200 мА в час. Предпочтительней, чтобы показатели зарядного устройства составляли примерно в 8 раз меньше. Для подачи тока необходимо пользоваться специальными крокодильчиками, вешая их на токоразволящие пластины разъема аккумулятора. При этом важно, есть ли в самом устройстве гнездо для заряда.

Если зарядник встроен в аккумулятор, его можно зарядить посредством адаптера, который понижает напряжение. В этом случае можно подобрать в магазине универсальную зарядку. Если нет, придется отремонтировать имеющийся зарядник либо поискать аналоговое устройство. Важно использовать зарядное устройство с функцией регулировки силы тока, заряжая батарею несколько часов.

Для того чтобы контакт был достаточным, предпочтительней закрепить крокодильчики посредством металлических проводов. Напряжение должно соответствовать аккумуляторному устройству. На зарядку ставить такой аккумулятор нужно только при остаточном заряде. Если параметры устройств не совпадают, но при этом имеют небольшие различия, в некоторых случаях возможна кратковременная зарядка. Однако она, как правило, приводит к быстрой поломке аккумулятора.

Что нужно знать?

Выбирая один из вариантов, заменяющих зарядное устройство шуруповерта, нужно помнить: от правильности подключения приборов будет зависеть безопасность процесса. Кроме того, важно следить за тем, чтобы режим заряда соответствовал техническим характеристикам самой батареи. Вне зависимости от того, какой вариант зарядника выбран, нужно понимать: временные способы могут спасти положение несколько раз. Но прибегать к их использованию постоянно нежелательно, поскольку нужные значения напряжения и тока выдают только оригинальные зарядные устройства.

Нельзя пользоваться зарядками с USB-портом от ноутбука – они для этого не рассчитаны. Если аккумуляторная батарея не заряжается, можно попытаться разогнать аккумулятор. Для этого блок разбирают и выявляют причину неисправности. После блок заряжают сначала большим, а потом меньшим током. Это позволяет вернуть его к жизни, если внутри еще остался электролит.

О том, как зарядить аккумулятор от шуруповерта без зарядного устройства, смотрите в следующем видео.

Можно ли заряжать аккумулятор дома? В квартире (в комнате, на кухне, на балконе, в ванне)

Периодически любой владелец автомобиля сталкивается с тем, что аккумулятор разрядился и не заводит двигатель. Причины разряда аккумуляторов мы уже рассматривали на нашем сайте vodi.su. Рассказывали и о том, как можно завести двигатель без аккумулятора или стартера, например с толкача, методом замыкания стартера напрямую, или прикуриванием от другой АКБ.

Если же позволяет время, АКБ можно зарядить. Лучше всего это делать в гараже или на СТО в хорошо проветриваемом помещении. Но у большинства городских жителей машины стоят попросту под окнами, поэтому аккумуляторы они носят заряжать домой. Можно ли заряжать аккумулятор дома, как это делать правильно и к каким последствиям может привести несоблюдение правил зарядки в домашних условиях? Попытаемся дать внятный ответ на эти вопросы.

По этому поводу можно найти много статей и комментариев на тематических форумах. Исходя из собственного опыта скажем, что заряжать аккумулятор дома нужно, соблюдая правила предосторожности и обеспечив хорошую вентиляцию.

В чем опасность зарядки АКБ дома? Перечислим основные моменты:

• электролит — раствор дистиллированной воды и серной кислоты, то есть это опасная смесь и если даже капля ее упадет на паркет, ковер или одежду, то оставит след в виде прожженного отверстия;
• при подаче тока в электролите происходят химические реакции, в результате которых выделяются кислород и водород — взрывоопасные газы, достаточно искры для воспламенения и взрыва;
• выделение характерных запахов сернистого газа и хлористого кислорода, а от них у домашних может сильно болеть голова или возникнут аллергические реакции.

Нужно уточнить, что выделение газа происходит при перезаряде АКБ. Но все равно, если у вас дома есть маленькие дети, мы бы не рекомендовали заряжать аккумулятор в квартире, даже если вы хорошо это умеете делать и знаете о правилах безопасности. Если же другого выхода нет, АКБ можно заряжать, например, на балконе, или в плотно закрытой комнате с открытыми окнами.

Как заряжать аккумулятор в домашних условиях?

Как мы уже неоднократно писали на vodi.su, на сегодняшний момент наиболее распространенными являются два типа стартерных батарей аккумуляторных:

• полуобслуживаемые — с пробками для проверки уровня и плотности электролита;
• необслуживаемые — полностью запаянные, с гелем вместо электропроводящей жидкости.

Заряжать аккумуляторную батарею нужно специальным зарядным устройством. Их тоже выпущено много разновидностей. Самые «крутые» и продвинутые — автоматические зарядки, которое все сделают сами и вовремя отключатся, как только АКБ зарядится до нужного уровня. Вам нужно лишь выставить режим зарядки: медленный, нормальный, Boost (ускоренный).

Популярностью пользуются и более старые разновидности, на передней панели которых есть амперметр и вольтметр, а также различные кнопки для выбора режимов. Если у вас именно такое зарядное устройство, необходимо правильно выставить все параметры и контролировать процесс, дабы не допустить закипания электролита со всеми сопутствующими последствиями.

Соблюдайте следующие правила предосторожности

• обеспечьте хорошую вентиляцию — если вытяжка на кухне или вентиляционные ходы в ванне нормально выполняют свою функцию, можно заряжать АКБ именно в этих помещениях;
• посмотрите, чтобы поблизости не было источников огня или искр — кухонные плиты, нагревательные приборы, электрооборудование, незаизолированная проводка;
• не допускайте перезаряда и появления пузырьков в электролите.

Ну и самое главное, — правильно оцените уровень разряда батареи и выставьте необходимые режимы зарядки.

Подготовка и зарядка АКБ дома

Подготовьте место, где будет заряжаться батарея. Желательно, чтобы это была ровная и чистая поверхность. Можно использовать небольшой деревянный поддон, или положить доску, чтобы в случае ЧП электролит не потек по полу. Откройте окна и предупредите домашних, чтобы они не заходили в комнату. Режим зарядки лучше устанавливать нормальный или медленный — зависит от уровня разряда и времени, которое у вас есть в наличии.

Далее действуем по следующей схеме:

• снимаем батарею с машины, соблюдая последовательность снятия клемм;
• осторожно несем ее домой, поддерживая за дно;
• откручиваем пробки и доливаем электролит до нужного уровня — заряжать АКБ с оголенными пластинами запрещается;
• подключаем зарядное устройство и регулярно проверяем уровень заряда;
• пробки оставляем приоткрытыми, чтобы внутри не повышалось давление из-за выделения газа.

Многие обслуживаемые и необслуживаемые АКБ оснащены глазком, который отображает зарядку. Глазок светится зеленым цветом, когда батарея заряжена на 80 процентов и выше, поэтому доверяем, в первую очередь, показаниям вольтметра. Напомним, при 100-процентной зарядке напряжение должно составлять 12,7 Вольт.

В одной из предыдущих статей мы уже писали о том, при каком напряжении и силе тока следует заряжать аккумулятор:

• 1/10 силы тока от емкости батареи — если у вас АКБ на 45 Ah, то должно быть 4,5 Ампер;
• напряжение — от 14 до 16 Вольт (14,4 Вольт считается оптимальным значением для современных АКБ Премиум-класса и AGM).

Стоит также учитывать, что АКБ различных производителей воспринимают сам процесс зарядки по-разному. Например, в дешевых АКБ электролит начинает сразу же пузыриться и закипать. В дорогих же моделях вообще не наблюдается никаких химических процессов, они просто накапливают заряд.

Что интересно, в процессе зарядки можно определить реальное состояние батареи. Если вы только начали зарядку, а стрелка вольтметра сразу же поползла вверх к отметке 14,4 Вольт, это значит, что из-за сульфатации пластин батарея потеряла способность накапливать заряд. Соответственно, как только вы дадите нагрузку, АКБ моментально разрядится. Есть и более тяжелые случаи, когда плотность в банках разная. Такие АКБ может зарядить только опытный аккумуляторщик. Но это будет временная мера по спасению «умирающего» аккумулятора.

Загрузка…

Поделиться в социальных сетях

Заряжаем телефон без зарядки и пауэрбанка: 8 способов

Прямая зарядка аккумулятора

Кому подойдет: тем, кто привык хранить ненужные вещи

Фото: homesecurity

Мы не рекомендуем пробовать этот способ зарядки дома. Это может привести к несчастным случаям.

Что делать: Вам понадобится ненужное зарядное устройство, например, от старого кнопочного телефона. Отрежьте разъем и, аккуратно сняв изоляцию, высвободите два провода. Это ваши «плюс» и «минус» — обычно они красного и синего цвета соответственно. Если нет, проверьте полярность в стакане с соленой водой: включите зарядку в сеть и по очереди погрузите провода в стакан. От минуса вода забурлит.

Выньте батарею из телефона и присоедините подготовленные провода к соответствующим контактам на ней (плюс и минус там подписаны), закрепив скотчем. Чтобы не испортить аккумулятор, заряжать таким образом устройство до максимума не рекомендуем. Минут через 10-15, когда энергии уже хватит на нужный звонок, эсэмэску или выход в интернет, лучше отсоединить провода.

Зарядка при помощи «лягушки»

Кому подойдет: тем, кто нашел поблизости магазин электротоваров

Фото: Дмитрий Зайцев / YouTube

Что делать: «Лягушка» — универсальное устройство для зарядки батарей, вне зависимости от вида разъема. Оно поможет, если вы в городе с разряженным телефоном и никак не найдете зарядку нужного типа. Это пластиковая коробочка со штекером с одной стороны и зажимом с другой.

Простой и недорогой девайс заряжает аккумуляторы смартфонов и других гаджетов, например фотоаппаратов. Чтобы подзарядиться, вставьте АКБ в зажим, а саму «лягушку» воткните в розетку.

Самодельная беспроводная зарядка

Кому подойдет: мастерам на все руки, которым лень дойти до магазина

Фото: majunxian / YouTube

Если у вас есть станция для беспроводной зарядки и телефон, который такой стандарт зарядки не поддерживает, можно провести апгрейд.

Нужно немного свободного времени, «прямые» руки, клей, проволока и диод. Так что если вы заведующий складом электротоваров или учитель физики, которого выгнали из дому и приходится ночевать в школе, — попробуйте сварганить Do-It-Yourself-зарядку.

Что делать: Из проволоки сделайте плоскую катушку на тридцать витков и наклейте на батарею телефона. Один конец проволоки, отходящей от катушки, подсоедините к минусу батареи напрямую, а второй — к плюсу через диод. Должно заработать; впрочем, вам как завскладом или учителю лучше знать.

Зарядка от земли

Кому подойдет: заядлым туристам

Фото: pinterest

Такой способ подойдет, если телефон разрядился в долгом турпоходе. В этом случае у вас наверняка найдется соль или сода, а под рукой окажутся металлические предметы типа пилы или колышков для палатки.

Что делать: Колышки воткните в землю, обмотайте проволокой (лучше, по классике, медной) и облейте  раствором соды или соли. Свободные концы проволоки подсоедините к контактам вашей батареи. Полной зарядки вы не добьетесь, но оживите телефон и «маякнете» кому нужно, что вы в порядке.

Скотч

Кому подойдет: скотч всем подходит

Фото: depositphotos

Как мы говорили, скотч используется, чтобы закрепить провода в процессе подзарядки. Но его можно применить и как самостоятельное средство.

Что делать: Наклейте скотч на контакты батареи и поставьте АКБ на место. Если телефон не разряжен намертво, это даст вам пару дополнительных минут.

Нагрев батареи

Кому подойдет: тем, кто не боится играть с огнем

Помните, жерло Ородруина — не лучшее место для вашего айфона. Изображение: gizmodo

Если аккумулятор хоть немного нагреть, это может ненадолго запустить химические реакции внутри АКБ.

Что делать: Самый распространенный способ нагрева — при помощи ножа: раскалите клинок на огне, а затем приложите к батарейке телефона. Главное не перегревать аккумулятор и не держать нож на нем долго, хватит и нескольких секунд. Иначе рискуете потерять батарею окончательно, а еще, возможно, и себе что-нибудь подожжете.

Ударная зарядка

Кому подойдет: людям с проблемами с управлением гневом

Может у Брэд Питта просто был разряжен телефон? Фото: John / Twitter

Если вам нужно сделать один-единственный звонок, а дальше хоть трава не расти и телефон не работай, пробуйте этот способ. Сразу предупреждаем: батарея после такого наверняка придет в негодность.

Что делать: Выньте аккумулятор из телефона и сильно ударьте о камень или бетонную плиту. Если ударить удачно, батарея получит пару процентов заряда. Если переусердствовать — можно выбрасывать батарею сразу. Позвонить с помощью этого аккумулятора вы сможете только стукнув им прохожего и отобрав нормально заряженный телефон. Но такого мы, конечно, не предлагаем.

Лимонная батарея

Кому подойдет: фрикам, которые даже отсутствие зарядки превращают в шоу

Фото: Baca

Данный способ, скажем так, не самый адекватный, потому как вам придется купить примерно килограмм лимонов и немного гвоздей. Потраченные на это деньги наверняка можно дать тому же продавцу фруктов в обмен на возможность позвонить, но если вам хочется странного — сделайте себе лимонную батарею.

Что делать: В каждый лимон воткните по гвоздю и соедините гвозди медной проволокой, крепко обмотав шляпки. Концы проволоки подсоедините к клеммам батареи. С помощью подобного «устройства» вполне можно заставить светиться LED-лампочку, так что и 3-5% заряда батареи оно наверняка обеспечит.

У Зафода Библброкса из «Автостопом по галактике» был шлем, использующий подобную технологию. Вместо батареи в данном случае от лимонов работала его голова. Кадр из фильма

Другие лайфхаки:

Как работают зарядные устройства?

Как работают зарядные устройства? — Объясни это Рекламное объявление

Криса Вудфорда. Последнее изменение: 25 апреля 2021 г.

Power to go — разве аккумуляторы не великолепны? Проблема в том, что они хранят только фиксированное количество электрического заряда перед разрядкой, обычно не более неудобное время. Если вы используете аккумуляторные батареи, это меньше проблемы: вставьте батарейки в зарядное устройство, подключите и вставьте Через несколько часов они как новенькие и снова готовы к использованию.Типичный аккумулятор можно заряжать сотни раз, может длиться вы любите от трех-четырех лет до десяти или более лет, и будете вероятно сэкономите сотни долларов на покупке расходных материалов (так что это отлично подходит для окружающей среды). Но насколько хорошо твои батареи производительность зависит от того, как вы их используете и насколько тщательно вы заряжаете их. Вот почему достойное зарядное устройство так же важно, как и батарейки, которые вы в него вставляете. Что такое зарядное устройство и как работает это работает? Давайте посмотрим поближе!

Artwork: Зачем использовать сотни батареек один раз, когда можно использовать одну батарею сотни раз заправив его электрическим зарядом? Перезаряжаемые батареи для начала стоят немного дороже, но, относитесь к ним осторожно, и они сэкономят вам состояние за долгие годы их жизни.Они намного лучше для окружающей среды.

Что такое батарейки и как они работают?

Фото: Обычные батареи (например, эта бытовая угольно-цинковая батарея). не предназначены для использования более одного раза, поэтому не пытайтесь их перезаряжать. если ты Не любите угольно-цинковые батареи, не пытайтесь их перезарядить: для начала купите аккумуляторные.

Если вы читали нашу основную статью о батареях, вы будете знать все об этих портативных источниках питания растения.Пример того, что ученые называют электрохимией, они используют силу химии для высвобождения накопленной электроэнергии очень постепенно.

Что происходит внутри типичной батареи — например, в фонарике? Когда вы нажимаете выключатель питания, вы дает зеленый свет химическим реакциям внутри батареи. Когда ток начинает течь, ячейки (энергогенерирующие отсеки) внутри батареи начинают превращаться в поразительные, но совершенно невидимые пути. Химические вещества, из которых состоят их компоненты заставляют себя переставлять.Внутри каждой клетки химическое реакции происходят с участием двух электрических клемм (или электроды) и химикат, известный как электролит которые их разделяют. Эти химические реакции вызывают появление электронов ( крошечные частицы внутри атомов, переносящие электричество), чтобы перекачивать цепь, к которой подключен аккумулятор, обеспечивающий питание фонарик. Но элементы внутри батареи содержат только ограниченные запасы химикатов, поэтому реакции не могут продолжаться бесконечно. Как только химикаты истощается, реакции останавливаются, электроны перестают течь через внешняя цепь, аккумулятор практически разряжен — и лампа гаснет. вне.

Это плохие новости. Хорошая новость заключается в том, что если вы используете аккумулятор, вы можете заставить химические реакции протекать в обратном направлении с помощью зарядного устройства. Зарядка аккумулятора — полная противоположность его разрядке: где разрядка отдает энергию, зарядка забирает энергию и сохраняет ее восстановив исходные химические вещества батареи. В Теоретически заряжать и разряжать аккумулятор можно любым количество раз; на практике даже аккумуляторные батареи разлагаются со временем, и в конечном итоге наступает момент, когда они больше не готов хранить заряд.На этом этапе вы должны утилизировать их или выкинь их.

Рекламные ссылки

Как работают зарядные устройства

Фото: Это зарядное устройство для быстрой зарядки аккумуляторов предназначено для зарядить четыре цилиндрических никель-кадмиевых (никадовых) аккумулятора за пять часов или одна батарея RX22 квадратной формы за 16 часов. Его легко использовать, и так же легко использовать неправильно: он не выключается, когда аккумуляторы полностью заряжены и нечего сообщит вам, когда зарядка будет завершена. С таким зарядным устройством для зарядки аккумуляторов это полные догадки.

Все зарядные устройства имеют одну общую черту: они работают, питая электрический ток через батареи в течение некоторого времени в надежде, что элементы внутри удерживайте часть энергии, проходящей через них. Это примерно где сходство зарядных устройств начинается и заканчивается!

Самые дешевые и грубые зарядные устройства используют либо постоянное напряжение, либо постоянный ток и подавайте его на батареи, пока не отключите их. Забудьте, и вы перезарядите батареи; снимите зарядное устройство слишком рано, и вы не будете заряжать их достаточно, так что они разойдутся быстрее.Более качественные зарядные устройства используют гораздо более слабый и щадящий «струйный» заряд (возможно, 3–5 процентов от максимального номинального тока аккумулятора) на гораздо более длительный срок. промежуток времени.

Батареи

чем-то похожи на чемоданы: чем больше вы кладете, тем сложнее упаковать еще — и тем дольше это займет. Это легко понять, если вспомнить, что зарядка аккумулятора, по сути, включает обращая вспять химические реакции, которые происходят при его разряде. В аккумуляторе ноутбука например, зарядка и разрядка включают шунтирование ионов лития (атомы, у которых отсутствуют электроны) назад и вперед, от одного электрода (где их много) к другому электроду (где их мало).Поскольку все ионы несут положительный заряд, вначале их легче переместить к «пустому» электроду. В виде они начинают накапливаться там, становится все труднее упаковать их больше, что усложняет работу на более поздних этапах зарядки, чем на более ранних.

График: Аккумуляторы труднее заряжать на более поздних стадиях. Зарядка последних 25 процентов батареи (оранжевая область) может занять столько же времени, что и первых 75 процентов (желтая область). Об этом стоит помнить, если вы имеете ограниченное время для зарядки аккумулятора и беспокоитесь, что это займет слишком много времени: возможно, вы сможете зарядить его на полпути за гораздо меньшее время, чем вы думаете.

Перезарядка обычно хуже, чем недозаряд. Если аккумуляторы полностью заряжены и вы не выключайте зарядное устройство, придется избавиться от лишних энергию, которую вы им даете. Они делают это, нагревая и создавая повышенное давление внутри, что может привести к их разрыву, утечке химикатов или газ, да еще и взорваться. (Думайте о перезарядке как о переваривании аккумулятор, и вы можете просто помнить, чтобы не делать этого!)

Фото: Innovations Battery Manager, популярный в 1990-х годах, продавался как интеллектуальное зарядное устройство, способное заряжать даже обычные угольно-цинковые и щелочные батареи.Справа: цифровой дисплей показывал напряжение каждой батареи при зарядке (в данном случае 1,39 вольт). После зарядки появилась небольшая гистограмма, показывающая, в каком хорошем состоянии была батарея (сколько еще раз вы могли бы ее зарядить). Было продано много тысяч таких зарядных устройств, но были разные мнения от того, насколько хорошо они работали.

Чуть более сложные зарядные устройства с таймером отключаются через заданный период времени, хотя это не обязательно предотвращает перезарядку или недозаряд, потому что идеальное время зарядки варьируется для всех типов причины (сколько заряда держала батарея вначале, насколько она горячая сколько ей лет, работает ли одна ячейка лучше других, и так далее).Лучшие зарядные устройства работают грамотно, используя электронные схемы на основе микрочипов, чтобы определить, сколько заряда хранятся в батареях, выясняя такие вещи, как изменения в напряжение батареи (технически называемое дельта V или ΔV) и температура элемента (дельта T или ΔT), когда зарядка, вероятно, будет «завершена», а затем отключение тока или переход на малую капельную зарядку на подходящее время; теоретически невозможно перезарядить интеллектуальное зарядное устройство.

Зарядка различных типов аккумуляторных батарей

Еще больше усложняет ситуацию то, что разные типы аккумуляторных батарей лучше всего реагируют на разные типы зарядки, поэтому зарядное устройство, подходящее для одного типа аккумулятора, может не работают с другим.

Никелевые батареи

Фотографии. Электрическая зубная щетка обычно содержит никадовые или никель-металлгидридные батареи и медленно или капельно заряжается на подставке, которая на самом деле является индукционным зарядным устройством.

кадмий никель (также называемый «никад» или NiCd), самый старый и, возможно, все еще лучший аккумуляторные батареи известного типа, лучше всего реагируют на быстрая зарядка (при условии, что они не нагреваются) или медленная струйка зарядка.

Никель-металлогидридные (NiMH) батареи

изготовлены по новейшей технологии и выглядят точно то же самое, что и никады, но обычно они дороже, потому что в них можно хранить больше заряда (указано на упаковке аккумулятора как более высокий рейтинг) в мАч или миллиампер-часах).NiMH аккумуляторы можно быстро заряжать (на большой ток в течение нескольких часов, риск перегрева), медленный заряжен (около 12–16 часов при более низком токе) или струйкой заряжены (с намного меньшим током, чем у nicad), но они должны действительно заряжать только зарядным устройством NiMH: быстрое зарядное устройство nicad может перезарядить никель-металлгидридные аккумуляторы.

Эксперты расходятся во мнениях относительно того, испытывают ли никелевые батареи так называемый эффект памяти. Это хорошо известное явление, когда не удается разрядить никелевый аккумулятор перед зарядкой (когда вы «доливаете» частично разряженный аккумулятор с помощью быстрая перезарядка), по общему мнению, вызывает необратимые химические изменения, которые уменьшают аккумулятор будет принимать в будущем большой заряд.Некоторые люди клянутся усилие памяти реально; другие также настаивают на том, что это миф. Настоящее объяснение явного эффекта памяти таково: понижение напряжения , где батарея не была полностью разряжена перед временной зарядкой «думает», что у него более низкое напряжение и емкость для хранения заряда, чем должно быть. Эксперты по аккумуляторным батареям настаивают на том, что эту проблему можно решить с помощью зарядки и разрядки. аккумулятор полностью в несколько раз больше.

Принято считать, что никелевые аккумуляторы необходимо «заправлять». (полностью заряжены перед первым использованием), поэтому обязательно точно следуйте тому, что говорят производители, когда вы берете свой новый батарейки из упаковки.

Как долго нужно заряжать аккумуляторы?

Есть две простые причины, по которым существует так много батарей разных размеров и типов: в большей батарее больше химикатов, поэтому она может накапливать больше энергии и отпустить подольше; батареи большего размера также имеют тенденцию иметь больше ячеек внутри, поэтому они могут производить более высокое напряжение и ток для питания более крупных вещей (более яркие лампы для фонарей или более мощные двигатели). Точно так же большие аккумуляторные батареи нуждаются в более длительной зарядке.Чем больше энергии вы ожидаете получить от аккумуляторной батареи (чем дольше вы ожидаете, что он прослужит), тем дольше вам нужно его заряжать (или тем выше ток зарядки, который вам понадобится). Основной закон физики, называемой сохранением энергии, говорит нам вы не можете получить от батареи больше энергии, чем вложили в нее.

Большинство людей склонны ставить заряд «на ночь», не обращая особого внимания на то, как именно что это значит — но ваши батареи будут работать лучше и дольше, если вы заряжаете их нужное количество часов.Как долго это длится? Это может сбивать с толку, особенно если вы используете батареи, которых не было в комплекте с зарядным устройством. Не бойся! Все, что вам нужно сделать, это прочитать, что написано на ваших батареях, и вы должны найти (часто мелкими буквами) рекомендуемый ток зарядки и время зарядки. Если у вас базовое зарядное устройство, просто проверьте его номинальный ток и соответствующим образом отрегулируйте время зарядки. Однако помните, что мы говорили в другом месте о согласовании зарядного устройства с батареями.

Фото: Аккумуляторная наука — это не ракетостроение — заряжать аккумуляторные батареи легко, если вы будете следовать инструкциям, обычно написанным на батареях или на упаковке, в которой они поставлялись.

Например, эти три обычных 1,2-вольтовых аккумулятора на никелевой основе имеют совершенно разные рекомендации:

1. Вверху бело-зеленая батарея nicad рекомендует медленную зарядку 60 мА (миллиампер) в течение 14–16 часов или быструю зарядку 390 мА (ток в шесть раз выше) всего за два часа (2 часа). Полный заряд, идущий в батарею, равен току, умноженному на время, поэтому умножьте числа, и вы получите значение около 800–900 мАч. Сама батарея заявляет, что ее емкость равна 0.65 Ач (650 мАч), но не забывайте, что процесс зарядки не на 100 процентов эффективен: аккумулятор не будет поглощать всю электрическую энергию, проходящую через него. Таким образом, количество заряда, которое вы подаете, и количество, которое может поглотить аккумулятор, находятся в одном и том же парке.
2. Посередине серебряный никель-металлгидридный аккумулятор рекомендует заряжать 200 мА (миллиампер) в течение 7 часов, что дает нам заряд около 1400 мАч. Опять же, сама батарея утверждает, что ее емкость ниже этой (1000 мАч).
3. Внизу зелено-оранжевый NiMH аккумулятор рекомендует заряд 63 мА (миллиампер) в течение 18 часов, что дает чуть более 1000 мАч.Емкость аккумулятора чуть ниже (970 мАч).

Литий-ионные батареи

Литий-ионные аккумуляторные батареи

обычно встраиваются в такие устройства, как сотовые телефоны, Mp3-плееры, цифровые фотоаппараты и ноутбуки. Обычно они поставляются со своими зарядными устройствами, которые автоматически распознают при зарядке завершено и отключите питание в нужное время. Литий-ионные батареи могут стать опасно нестабильными, если напряжение батареи либо слишком высокое, либо слишком низкое, поэтому они разработаны никогда не работать в таких условиях.Если напряжение становится слишком низкий (если аккумулятор разряжается слишком сильно во время использования), прибор должен отключиться автоматически; если напряжение становится слишком высоким (во время зарядки) вместо этого отключится зарядное устройство. Хотя литий-ионные батареи не проявляют эффекта памяти, они разлагаются по мере того, как они стареют. Типичный симптом старения — постепенная разрядка промежуток времени (может, час или около того), за которым следует внезапное драматическое, и после этого совершенно неожиданное отключение прибора. Узнайте больше о том, как работают литий-ионные батареи.

Фото: Защищенное от идиотов зарядное устройство Canon для литий-ионных аккумуляторов фотоаппарата. Когда аккумулятор требует зарядки, камера заранее предупреждает вас. Просто извлеките аккумулятор (очень просто для цифровой камеры), вставьте отдельное зарядное устройство, и индикатор загорится красным, а когда аккумулятор полностью заряжен, загорится зеленым. Весь процесс происходит автоматически и безопасно: камера прекращает использование батареи до того, как ее напряжение станет слишком низким; зарядное устройство прекращает зарядку до того, как напряжение станет слишком высоким.

Свинцово-кислотные батареи

Самые большие, самые тяжелые и самые старые аккумуляторные батареи получили свое название от (разбавленный) серно-кислотный электролит и электроды на основе свинца. Они самые нам знакомы как автомобильные аккумуляторы (начальная энергия обеспечивает довести двигатель автомобиля до того, как начнет гореть газ), хотя немного другие типы свинцово-кислотных аккумуляторов также используются в таких вещах, как гольф багги и электрические инвалидные коляски.

Фото: Свинцово-кислотные автомобильные аккумуляторы были первоначально разработаны в 19 веке, задолго до появления технологий перезарядки на основе никеля и лития.

Свинцово-кислотные батареи

популярны, потому что они просты, дешевы, надежны и используют хорошо зарекомендовавшие себя технологии. восходит к середине 19 века. Обычно они длятся несколько лет, хотя это полностью зависит от того, насколько хорошо они поддерживаются — другими словами, заряжаются и разряжаются. Они действительно заряжаются довольно долго (обычно до 16 часов — в несколько раз дольше, чем требуется для полной разрядки), и это может привести к тенденции к недозаряду (если у вас нет времени правильно зарядить их перед следующим использованием) или перезарядить (если вы поставите их на зарядку и забудете о них).Недозаряд, зарядка с неправильным напряжением или неиспользование аккумуляторов вызывает проблему, известную как сульфатирование (образование твердых кристаллов сульфата свинца), а перезаряд вызывает коррозию (необратимая деградация положительной свинцовой пластины из-за окисления, аналогично ржавлению железа и стали. ). И то, и другое повлияет на производительность и срок службы свинцово-кислотной батареи. Перезарядка также имеет тенденцию к разложению электролита, разлагая воду (путем электролиза) на водород и кислород, которые выделяются в виде газов и, следовательно, теряются в батарее.Это делает кислоту более сильной и с большей вероятностью атакует пластины, что снизит производительность аккумулятора. Это также означает, что для взаимодействия с пластинами доступно меньше электролита, что также снижает производительность. Время от времени в такие батареи необходимо доливать дистиллированную воду (не обычную воду), чтобы поддерживать кислоту в оптимальной концентрации и на достаточно высоком уровне, чтобы покрыть пластины.

Подбор аккумуляторов к зарядному устройству

Разные зарядные устройства предназначены для работы по-разному на разных скоростях. в основном подходит для разных типов батарей.Первое правило зарядка аккумулятора — это зарядное устройство, предназначенное для одного типа аккумулятора. может не подходить для зарядки другого: вы не можете зарядить мобильный телефон с автомобильным зарядным устройством, но вы не должны заряжать NiMH аккумуляторы с зарядным устройством nicad. Многие современные аккумуляторные бытовая техника и гаджеты, например ноутбуки, MP3-плееры и сотовые телефоны — при покупке приходят с их собственным специальным зарядным устройством, так что вы не нужно беспокоиться о согласовании зарядного устройства с аккумулятором. Но если вы покупаете в магазине пачку обычных аккумуляторных батарей, это важно, чтобы вы купили аккумуляторы, подходящие для вашего зарядного устройства, или замените зарядное устройство соответствующим образом.Обратите внимание на напряжение и ток, которые требуются батареи (это будет указано на упаковке с батареями или на сами аккумуляторы) обязательно выбирайте зарядное устройство с правильным напряжение и ток, чтобы идти с ними, и заряд для правильного количество времени. Если вы хотите купить себе аккумулятор батарейки, но вы не совсем уверены, как подобрать батарейки и зарядное устройство, выберите комбинированный набор, в котором вы покупаете аккумуляторы и зарядное устройство. в той же упаковке.

Фото: Подгонка аккумулятора к зарядному устройству.По мере того, как мир переходит на более экологически чистые электромобили с батарейным питанием, нам потребуется гораздо больше правильно оборудованные, удобно расположенные зарядные станции. В нем используются фотоэлектрические солнечные элементы (в навесе) для зарядки автомобилей, припаркованных ниже. Фото Денниса Шредера любезно предоставлено NREL.

На сколько хватает заряда аккумуляторных батарей?

Неудивительно, что это зависит от того, как вы относитесь к ним, храните и используете. Небольшие перезаряжаемые аккумуляторы (такие как NiCd, NiMH и литий-ионные) обычно служат сотни «циклов». (вы можете заряжать и разряжать их столько раз), что может означать что угодно от нескольких лет достойной жизни в ноутбуке до десятилетия использования в портативном радио.Лечится хорошо, свинцово-кислотные автомобильные аккумуляторы обычно годны для тысяч циклов и могут легко прослужить 5–10 лет в машине, которую водят каждый день. Но если оставить аккумуляторы в продукте, которым вы почти никогда не пользуетесь, никогда не заряжайте и не разряжайте их, не перезаряжайте их, дайте им перегреться или храните их в плохих условиях, не ждите, что они прослужат долго.

Как узнать, что пора заменить батарейки? В чем-то вроде ноутбука вы можете Заметьте, что литий-ионный аккумулятор какое-то время разряжается нормально, а затем внезапно теряет все оставшиеся заряжается очень быстро.Если вы используете аккумуляторы NiCd или NIMH в таких вещах, как фонарики, вы увидите, что емкость очень постепенно снижается, и необходимость подзарядки возникает гораздо чаще.

Лучшие советы по увеличению срока службы батареи

Как добиться максимальной отдачи от батарей? Вот несколько полезных советов, которые я нашел прочитав различные веб-сайты экспертов по батареям:

1. Аккумуляторы работают лучше всего при регулярном использовании. Не оставляй их сидеть в вашем сарае, полностью заряженным или полностью разряженным в течение нескольких месяцев.
2. Эксперты по аккумуляторным батареям предлагают «привести в состояние» или «восстановить». ваши батареи. Это означает, что вы регулярно позволяете им разряжаться. существенно перед подзарядкой, если можете (хотя полностью разряжать их не нужно).
3. Совместите зарядное устройство с аккумуляторами. Например, используйте NiMH зарядное устройство для NiMH аккумуляторов. и убедитесь, что зарядное устройство использует соответствующее напряжение и ток.
4. Не перезаряжайте батареи. Вы их повредите.
5. Не позволяйте батареям становиться слишком горячими или слишком холодными во время зарядки, хранения и т. Д. или использовать (это вредит им).Во время зарядки они нагреваются, но если сильно нагреются, значит, что-то не так.
6. Не экономьте на покупке приличного интеллектуального зарядного устройства. Твоих батарей хватит на много дольше, если зарядное устройство относится к ним правильно!
7. По возможности следуйте инструкциям, прилагаемым к вашему прибору. Например, инструкции, прилагаемые к роботу-пылесосу Roomba®, говорят вам оставить его «пристыкован» (сидит на зарядном устройстве), непрерывная зарядка, все время не используется. Если вы этого не сделаете, вы обнаружите, что ваш Roomba очень быстро разряжается (даже если вы им не пользуетесь), и вы вполне можете сократить срок службы батареи.
8. Если вы используете что-то вроде ноутбука, постоянно подключенного к сети, возьмите за привычку позволяя ему работать от батареи, возможно, раз в неделю или около того, пока он не разрядится почти полностью, чтобы поддерживать аккумулятор в хорошем состоянии. Вы обнаружите, что это помогает продлить срок службы вашей батареи.

Фото: Батареи бывают всех форм и размеров. Вы не всегда можете сказать, какие из них перезаряжаемые просто глядя. Из показанных здесь батарей можно заряжать только никель-кадмиевые и литий-ионные батареи; остальные — одноразовые.Большой литий-ионный аккумулятор серебристого цвета слева от ноутбука, а меньший (справа) — от iPod. Никель-кадмиевые батареи представляют собой универсальные перезаряжаемые аккумуляторы, которые подходят для универсального зарядное устройство, такое как на самом верхнем фото.

Рекламные ссылки

Узнать больше

На этом сайте

Книги

статей

• Стеклянная батарея, которая становится все лучше? Марка Андерсона. IEEE Spectrum, 30 мая 2019 г.Нарушают ли батареи, состояние которых со временем улучшается, основной закон физики?
• Он большой и долговечный, и он не загорится: Ванадиевая батарея Redox-⁠Flow, созданная З. Гэри Янгом. IEEE Spectrum, 26 октября 2017 г. Станут ли VRFB следующим большим достижением в аккумуляторных технологиях?
• «Потенциальные опасности на обоих концах жизненного цикла литий-ионных аккумуляторов», автор Марк Андерсон. IEEE Spectrum, 1 марта 2013 г. Исследует опасности производства и переработки литий-ионных батарей.
• Мощный химический коктейль с недостатком Мэтью Уолджана.The New York Times, 17 января 2013 г. Риск возгорания вызывает все большую озабоченность, поскольку литий-ионные батареи становятся все более распространенным явлением.
• Перезаряжаемые аккумуляторы, наносимые распылением, могут хранить энергию где угодно, Лиат Кларк, Wired, 2 июля 2012 г. Если бы мы могли превратить компоненты аккумуляторов в жидкости, мы могли бы распылять их на любую плоскую поверхность для хранения электроэнергии.
• Вирусная батарея может «приводить в действие автомобили»: BBC News, 2 апреля 2009 г. Ученые Массачусетского технологического института построили новую мощную батарею от вирусов.
• Батарея, которая «заряжается за секунды»: BBC News, 11 марта 2009 г.Новый способ изготовления литий-ионных аккумуляторов может значительно сократить время зарядки.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США. Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2009, 2021.Все права защищены. Полное уведомление об авторских правах и условиях использования.

Следуйте за нами

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитируйте эту страницу

Вудфорд, Крис. (2009/2021) Зарядные устройства. Получено с https://www.explainthatstuff.com/how-battery-chargers-work.html. [Доступ (укажите дату здесь)]

Подробнее на нашем сайте…

Как зарядить автомобильный аккумулятор

Знать, как заряжать автомобильный аккумулятор, — это полезные знания. Даже если ваша батарея в рабочем состоянии, иногда могут возникнуть проблемы с ее переворачиванием. Зарядка поможет без проблем вернуться на дороги Атлантик-Сити и Эгг-Харбора.

Чтобы показать вам, как это сделать, Boardwalk Honda разработала это удобное руководство, показывающее два способа зарядки автомобильного аккумулятора: соединительные кабели или портативное зарядное устройство.Мы также включили некоторую полезную информацию о том, когда вам нужно заменить батарею , чтобы вы были готовы, если это время придет.

Как зарядить аккумулятор в автомобиле с помощью соединительных кабелей

Соединительные кабели являются важным элементом оборудования, которое необходимо держать в автомобиле. Если они у вас есть, все, что вам нужно, — это кто-то с движущимся автомобилем, чтобы снова запустить тесто. После того, как вы нашли дружелюбного незнакомца или приятеля, выполните следующие действия:

1. Убедитесь, что двигатели обоих автомобилей выключены, а автомобили припаркованы (или на нейтрали).Также неплохо было бы поставить электронный тормоз.
2. Возьмите соединительные кабели и прикрепите один из красных положительных зажимов к положительной клемме аккумулятора. Они должны быть помечены положительным знаком (+) или написаны на них.
3. Теперь возьмите другой положительный зажим на кабелях и закрепите его на положительной клемме аккумуляторной батареи работающего транспортного средства.
4. Прикрепите черный отрицательный зажим к отрицательному полюсу на батарее, внимательно следя за тем, чтобы они оба читали NEG или имели символ (-).
5. Возьмите оставшийся черный отрицательный зажим и прикрепите его к металлической поверхности вашего автомобиля, например к стойке, которая удерживает ваш капот открытым. Убедитесь, что эта поверхность неокрашена.
6. Запустите двигатель движущегося автомобиля и дайте ему поработать несколько минут.
7. Теперь попробуйте завести свой автомобиль. Если это началось, обязательно проехав по крайней мере 15 минут, чтобы зарядить аккумулятор. Если он не запускается, убедитесь, что все кабели подключены правильно. Если по-прежнему ничего не происходит, пора заменить аккумулятор.

Зарядка аккумулятора с помощью портативного зарядного устройства

Использование портативного пускового устройства — простой способ зарядить аккумулятор в одиночестве. Процесс почти такой же, с небольшими отличиями. Теперь давайте пройдемся по шагам:

1. Убедитесь, что ваш автомобиль и стартер выключены.
2. Подключите зарядное устройство к аккумулятору так же, как при использовании соединительных кабелей. Поместите красный зажим на положительный вывод, а задний — на отрицательный.
3. Установите напряжение и силу тока на портативном зарядном устройстве. Для получения лучших результатов установите их ниже и оставьте зарядное устройство включенным дольше. Однако, если вы торопитесь, более высокий ток может быстро зарядить аккумулятор.
4. Позвольте зарядному устройству творить чудеса. Через некоторое время проверьте, заводится ли ваш автомобиль, и выполните шаг 7 выше.

Предупреждающие знаки, что вам может понадобиться новая батарея

Один из самых больших предупреждающих знаков, что пришло время для обновления батареи, — это когда ваш автомобиль не запускается после зарядки или вам каждый раз приходится запускать его от внешнего источника вы садитесь за руль.Кроме того, есть и другие предупреждающие знаки, на которые следует обратить внимание. Если вы испытываете какие-либо из перечисленных ниже симптомов старой, сломанной батареи, назначьте встречу с сертифицированным специалистом , чтобы как можно скорее установить новую.

• Горит индикатор аккумулятора или индикатор двигателя.
• У вас постоянно низкий уровень жидкости в аккумуляторе
• Отсек аккумулятора набухает или вздувается
• Срок годности аккумулятора три или четыре года

Устраните проблемы с аккумулятором автомобиля в Boardwalk Honda сегодня!

Если у вас возникли проблемы с запуском двигателя или вы подозреваете, что пришло время заменить аккумулятор, обратитесь за помощью в наш сервисный центр.Наши профессионалы могут оказать вам необходимую помощь и в кратчайшие сроки вернуть вас на дороги Атлантик-Сити и Эгг-Харбор. Запишитесь на прием сегодня!

Зарядные батареи | Mastervolt

Напряжение заряда

Аккумуляторы

Mastervolt gel (2 В, 12 В) и Mastervolt AGM (6 В, 12 В) должны заряжаться напряжением 14,25 В для систем 12 В и 28,5 В для систем 24 В. За фазой абсорбции следует фаза плавающего режима (см. 3-ступенчатая + характеристика зарядки на стр. 242), в которой напряжение снижается до 13.8 В для систем на 12 В и 27,6 В для систем на 24 В. Эти цифры предполагают температуру 25 ° C.

Для влажных свинцово-кислотных аккумуляторов напряжение поглощения составляет 14,25 В для систем 12 В и 28,5 В для систем 24 В. Напряжение холостого хода для этого типа батареи составляет 13,25 В для 12 В и 26,5 В для систем на 24 В. Все эти цифры приведены для 25 ° C.

Литий-ионные батареи

заряжаются напряжением поглощения 14,25 В для 12 В и 28,5 В для систем на 24 В. Напряжение холостого хода составляет 13,5 В для 12 В и 27 В для 24 В.

Ток заряда

Практическое правило для гелевых и AGM аккумуляторов гласит, что минимальный зарядный ток должен составлять от 15 до 25% емкости аккумулятора. Во время зарядки вы обычно продолжаете подавать питание на подключенные устройства, и эту потребляемую мощность следует прибавить к 15-25%.

Это означает, что для батареи на 400 Ач и подключенной нагрузки в десять ампер требуется зарядное устройство емкостью от 70 до 90 ампер, чтобы зарядить батарею за разумное время.

Максимальный ток зарядки составляет 50% для гелевой батареи и 30% для батареи AGM. Литий-ионные аккумуляторы Mastervolt могут подвергаться гораздо более высоким токам заряда. Однако, чтобы максимально продлить срок службы литий-ионной батареи, Mastervolt рекомендует максимальный зарядный ток 30% от емкости. Например, для батареи на 180 Ач это означает максимальный зарядный ток 60 ампер.

Зарядное устройство с температурной компенсацией для оптимальной защиты

Для обеспечения максимально длительного срока службы гелевых, AGM и литий-ионных аккумуляторов требуется современное зарядное устройство Mastervolt с трехступенчатой ​​+ зарядной характеристикой.Эти зарядные устройства для аккумуляторов непрерывно регулируют напряжение заряда и ток заряда.

Для влажных гелевых и AGM аккумуляторов рекомендуется иметь датчик для измерения температуры аккумулятора. Это регулирует напряжение заряда в соответствии с температурой аккумулятора, продлевая срок его службы. Мы называем это «температурной компенсацией».

Кривая температурной компенсации

Поскольку устройства, такие как холодильники, всегда потребляют энергию от батареи, даже когда она заряжается, температурная компенсация Mastervolt включает максимальный эффект компенсации для защиты подключенных устройств.Компенсация составляет не более 14,55 В для системы 12 В и 29,1 В для системы 24 В.

При очень высоких (> 50 ° C) и низких (<-20 ° C) температурах влажные гелевые и AGM-аккумуляторы больше нельзя заряжать. За пределами этих пределов зарядное устройство Mastervolt будет продолжать питать подключенных потребителей, но не заряжать батареи.

Для литий-ионных батарей не требуется регулировка напряжения на более высокую или более низкую температуру.

Формула ниже используется для расчета времени зарядки гелевого или AGM аккумулятора:

Приведенная ниже формула используется для расчета времени зарядки литий-ионного аккумулятора:

Lt = время зарядки
Co = емкость аккумулятора
eff = эффективность; 1.1 для гелевой батареи, 1,15 для батареи AGM и 1,2 для залитой батареи
Al = ток зарядного устройства
Ab = потребление подключенного оборудования в процессе зарядки

Расчет времени зарядки

При расчете времени зарядки аккумулятора необходимо учитывать следующее:

Первое, на что следует обратить внимание — это эффективность батареи. В стандартной влажной батарее это около 80%. Это означает, что если 100 Ач разряжены от батареи, необходимо зарядить 120 Ач, чтобы снова можно было извлечь 100 Ач.У гелевых и AGM аккумуляторов эффективность выше — от 85 до 90%, поэтому потери меньше и время зарядки меньше по сравнению с мокрыми батареями. В литиево-ионных батареях КПД достигает 97%.

Еще одна вещь, которую необходимо иметь в виду при расчете времени зарядки, заключается в том, что последние 20% процесса зарядки (от 80 до 100%) занимают около четырех часов с влажными, гелевыми и AGM батареями (это не относится к литий-ионным батареям. батареи). Во второй фазе, также называемой фазой поглощения или постзарядки, тип батареи определяет, сколько тока потребляется, независимо от емкости зарядного устройства.

Явление фазы постзарядки снова не относится к литий-ионным батареям, которые заряжаются намного быстрее.

Вредное воздействие пульсаций напряжения на аккумуляторы

Батарея может выйти из строя преждевременно из-за пульсаций напряжения, создаваемых зарядными устройствами. Чтобы предотвратить это, пульсации напряжения, вызванные зарядным устройством, должны оставаться как можно более низкими.

Пульсации напряжения приводят к токам пульсаций. Как показывает практика, пульсирующий ток должен оставаться ниже пяти процентов от установленной емкости батареи.Если к аккумулятору подключено навигационное или коммуникационное оборудование, такое как устройства GPS или VHF, пульсации напряжения не должны превышать 100 мВ (0,1 В). Дальнейшее действие может привести к неисправности оборудования.

Зарядные устройства

Mastervolt оснащены отличной системой регулирования напряжения, а генерируемые ими пульсации напряжения всегда ниже 100 мВ.

Еще одним преимуществом низкого напряжения пульсаций является предотвращение повреждения системы, если, например, клемма аккумулятора не закреплена должным образом или подверглась коррозии.Благодаря низкому напряжению пульсаций зарядное устройство Mastervolt может питать систему даже без подключения к аккумуляторной батарее.

Определение степени заряда аккумулятора

Приведенное рядом объяснение, касающееся экспоненты Пойкерта, показывает, что состояние заряда батареи не может быть просто определено на основе, например, измерения напряжения батареи.

Самый лучший и самый точный способ проверить состояние заряда — это использовать амперметр (монитор батареи).Примером такого измерителя является монитор батареи Mastervolt MasterShunt, BTM-III или BattMan. Помимо тока заряда и разряда, этот монитор также показывает напряжение батареи, количество потребляемых ампер-часов и время, оставшееся до момента, когда аккумуляторная батарея нуждается в подзарядке.

Одна из вещей, которая отличает Mastervolt Battery Monitor от других поставщиков, — это наличие исторических данных. Это показывает, например, циклы заряда / разряда батареи, самый глубокий разряд, средний разряд, а также самое высокое и самое низкое измеренное напряжение.

Закон Пойкерта

На первый взгляд кажется несложным подсчитать, сколько еще батарея будет обеспечивать достаточную мощность. Один из наиболее распространенных методов — разделить емкость аккумулятора на ток разряда. Однако на практике такие расчеты часто оказываются неверными. Большинство производителей аккумуляторов указывают емкость аккумулятора, исходя из того, что время разряда составляет 20 часов. Например, батарея на 100 Ач должна обеспечивать 5 ампер в час в течение 20 часов, в течение которых напряжение не должно опускаться ниже 10.5 В (1,75 В / элемент) для аккумулятора 12 В. К сожалению, при разряде при уровне тока 100 ампер аккумулятор на 100 Ач обеспечивает всего 45 Ач, а это означает, что его можно использовать менее 30 минут.

Это явление описывается формулой — законом Пойкерта — изобретенной более века назад первопроходцами в области аккумуляторных батарей Пойкертом (1897 г.) и Шредером (1894 г.). Закон Пейкерта описывает влияние различных значений разряда на емкость батареи, то есть то, что емкость батареи уменьшается при более высоких скоростях разряда.Все мониторы аккумуляторов Mastervolt учитывают это уравнение, поэтому вы всегда будете знать правильное состояние своих аккумуляторов.

Закон

Пойкерта не применяется к литий-ионным батареям, поскольку подключенная нагрузка не влияет на доступную емкость.

Формула Пойкерта для определения емкости аккумулятора при заданном токе разряда:

Cp = емкость аккумулятора, доступная при заданном токе разряда
I = уровень тока разряда
n = показатель Пейкерта = log T2 — logT1: log I1 — log I2
T = время разряда в часах

I1, I2 и T1, T2 можно найти, выполнив два испытания на разряд.Это включает в себя двукратную разрядку аккумулятора при двух разных уровнях тока.

Один высокий (I1) — скажем, 50% емкости батареи — и один низкий (I2) — около 5%. В каждом из тестов регистрируется время T1 и T2, которое проходит до того, как напряжение батареи упадет до 10,5 В. Провести два испытания на разряд не всегда просто. Часто большая нагрузка будет недоступна или не будет времени для теста медленной разрядки. Вы можете получить данные, необходимые для вычисления показателя Пойкерта, из технических характеристик батареи.

Вентиляция

В нормальных условиях гелевые, AGM и литий-ионные аккумуляторы практически не выделяют опасного газообразного водорода. Утечка газа незначительна. Однако, как и в случае со всеми другими батареями, во время зарядки выделяется тепло. Чтобы обеспечить максимально долгий срок службы, важно, чтобы это тепло отводилось от батареи как можно быстрее. Следующая формула может использоваться для расчета вентиляции, необходимой для зарядных устройств Mastervolt.

Q = требуемая вентиляция в м³ / ч
I = максимальный ток заряда зарядного устройства
f1 = 0.Уменьшение на 5 для гелевых батарей
f2 = уменьшение на 0,5 для закрытых батарей
n = количество используемых элементов (12-вольтовая батарея имеет шесть элементов по 2 вольта каждая)

Возвращаясь к примеру аккумуляторной батареи 12 В / 400 Ач и зарядного устройства на 80 А, минимальная необходимая вентиляция будет: Q = 0,05 x 80 x 0,5 x 0,5 x 6 = 6 м³ / ч

Этот воздушный поток настолько мал, что обычно достаточно естественной вентиляции. Если батареи установлены в закрытом корпусе, потребуются два отверстия: одно сверху и одно снизу.Размеры вентиляционного отверстия можно рассчитать по следующей формуле:

A = отверстие в см²
Q = вентиляция в м³

В нашем случае это составляет 28 x 6 = 168 см² (около 10 x 17 см) для каждого отверстия.

Литий-ионные батареи

не выделяют водород и поэтому безопасны в использовании. При быстрой зарядке аккумуляторов происходит некоторая степень выделения тепла, и в этом случае приведенная выше формула может использоваться для отвода тепла.

Обратитесь к установщику для более крупных систем с несколькими зарядными устройствами.

<< Назад к обзору

Зарядка аккумулятора для вашего видеодомофона Ring 3 — Ring Help

Вам понадобится только одна батарея для правильной работы вашей батареи Ring Video Doorbell 3 или при подключении к ней в качестве резервного источника питания для вашего Video Doorbell 3. Однако, если вы хотите продлить срок службы батареи или не хотите простоев во время зарядки аккумулятора можно приобрести второй аккумулятор.

Как зарядить аккумулятор для видеодомофона Ring Video Doorbell 3?

Батарея вашего видеодомофона 3 заряжается с помощью обычного кабеля micro-USB (оранжевый входит в комплект для звонка). Кабель micro-USB можно подключить к любому источнику питания USB, например к компьютеру. Для полной зарядки аккумулятора потребуется от пяти до 10 часов в зависимости от того, подключен ли USB-кабель к USB-порту или к сетевой розетке.

Для зарядки аккумулятора видеодомофона 3:

• Отвинтите лицевую панель от видеодомофона 3 и снимите лицевую панель, нажав на боковые стороны и осторожно вытащив ее.
• Извлеките аккумулятор, нажав на фиксатор.
• Подключите оранжевое зарядное устройство micro-USB к зарядному порту аккумулятора. Во время зарядки загораются красный и зеленый индикаторы.
• Аккумулятор полностью заряжен, когда индикатор на аккумуляторе горит зеленым светом.
• Вставьте полностью заряженный аккумулятор обратно в видеодомофон 3 до щелчка.
• Установите лицевую панель на место, вставив ее вверху и щелкнув на месте.
• Ваш Ring Video Doorbell 3 включится и будет готов к работе.

Примечание: При настройке видеодомофона 3 вы можете увидеть неправильный разряд батареи / отчет, если устройство не было полностью заряжено перед использованием.

Перед настройкой устройства полностью зарядите аккумулятор.

Моя батарея жестко подключена к моему существующему дверному звонку или подключена к солнечному зарядному устройству, но, согласно приложению Ring, мой заряд продолжает падать до 90%.Почему это происходит?

Проводной видеодомофонный видеодомофон на самом деле не использует мощность провода или мощность солнечного зарядного устройства для своей работы. Для этого он полагается на батарею. Постоянная подзарядка Ring Video Doorbell 3 происходит от проводного подключения или от солнечного зарядного устройства, которое используется исключительно для зарядки аккумулятора. Чтобы максимально продлить срок службы батареи, видеодомофон Ring Video Doorbell 3 ожидает, пока уровень заряда батареи не опустится ниже 90%, прежде чем использовать проводное питание для подзарядки батареи.

Как заряжать несколько аккумуляторов 12 В в линии

Обновлено 28 декабря 2020 г.

Автор: S. Hussain Ather

Зарядка аккумуляторов может оказаться полезной для долгосрочных проектов и экономии энергии. Процесс зарядки аккумуляторов с использованием такого устройства, как зарядное устройство, означает создание электрической цепи для увеличения заряда, накопленного в отдельных батареях. Вы можете узнать больше об этих схемах, чтобы узнать, как лучше всего заряжать батареи с помощью зарядного устройства.

Эти руководства и объяснения того, как заряжать аккумуляторы в соответствии друг с другом, означают, что вы собираетесь строить электрические схемы, которые могут использовать преимущества работы зарядных устройств для правильной зарядки аккумуляторов.

Будьте осторожны при работе с цепями, так как вы не должны касаться концов провода, если они не изолированы, чтобы защитить себя, и не прикасайтесь к цепи, если провода или батареи влажные. Не смешивайте батареи разных размеров, которые имеют разное напряжение или емкость в ампер-часах, и при необходимости используйте резиновые перчатки, чтобы изолировать руки от электричества и защитить себя.

Последовательные цепи посылают ток в одном направлении по контуру, в то время как параллельные цепи посылают ток по разным путям через ветви. Последовательный и параллельный методы означают, что для зарядки батарей 12 В (12 В) в линии можно использовать как последовательную, так и параллельную цепь. В последовательных цепях ток постоянен по всей цепи, а напряжение изменяется на каждом элементе цепи.

В параллельных цепях падение напряжения в каждой ветви цепи одинаково, в то время как ток изменяется во всей цепи.

Зарядка аккумуляторов в серии

При последовательной зарядке 3 аккумуляторов 12 В, последовательно друг с другом, каждое напряжение каждой батареи будет увеличиваться на величину, определяемую законом Ома

В = IR

для напряжения В (в вольтах), ток I (в амперах) и сопротивление R (в омах). Это затрудняет зарядку батареи, потому что повышение напряжения будет обеспечивать разные заряды каждой батареи.

Вы можете использовать зарядное устройство для самих аккумуляторов, которое более эффективно использует увеличенное выходное напряжение, но последовательное подключение аккумуляторов не влияет на емкость AH цепи, измерение того, сколько энергии может хранить аккумулятор. Это означает, что вам следует сосредоточиться на повышенном напряжении и способах его использования для зарядки нескольких батарей 12 В, например, с помощью зарядного устройства с таким же напряжением, что и каждая батарея.

Одна из основных конфигураций для последовательной зарядки аккумуляторов заключается в подключении положительного выхода зарядного устройства (красного цвета) к положительному полюсу одной из батарей.Затем подключите отрицательный конец батареи к положительному полюсу следующего, и продолжайте делать это с остальными батареями.

Для последней батареи подключите отрицательный конец батареи к отрицательному выводу (черный) зарядного устройства. Если у вас два зарядных устройства, вы можете вместо этого подключить как положительный, так и отрицательный выходы зарядного устройства для первого зарядного устройства к первой батарее и подключить как положительный, так и отрицательный выходы зарядного устройства для второго зарядного устройства к последней батарее.

В случае использования двух или более зарядных устройств вы можете найти общее напряжение источника батареи, суммируя каждое зарядное устройство. Если вы найдете зарядное устройство для каждой батареи, это может гарантировать, что каждая батарея будет заряжена до полной емкости. Использование большего количества зарядных устройств может быть более идеальным, поскольку это гарантирует, что каждая батарея будет заряжаться одновременно, но это зависит от ваших потребностей. Для последовательной зарядки аккумуляторов на 6 В с зарядным устройством на 12 В можно использовать одно зарядное устройство.

Знание разницы между последовательными и параллельными цепями для зарядки аккумуляторов может помочь вам повысить эффективность ваших аккумуляторов с помощью различных методов в результате различной физики между последовательными и параллельными цепями.В то время как последовательная зарядка аккумуляторов может восстановить их заряд, увеличивая напряжение на каждой из них, параллельная зарядка аккумуляторов работает по-разному.

Параллельная зарядка аккумуляторов

При параллельной зарядке аккумуляторов вы заряжаете не напряжение аккумуляторов, а, скорее, ампер-час емкости аккумуляторов. Емкость AH, также известная как спецификация или рейтинг AH, сообщает вам произведение тока батареи на то, как долго батарея может вырабатывать этот ток.Значение AH также изменяется в зависимости от того, как долго используется аккумулятор. Оценка «100 Ач при 2 часах» говорит о том, что батарея может обеспечивать ток 5 ампер в течение 20 часов. Рассчитайте эти значения, чтобы определить, как параллельная цепь изменяет емкость AH.

Имейте в виду соответствующие промежутки времени, связанные с каждой емкостью AH. Батарея с маркировкой 100 Ач не будет обеспечивать 100 ампер тока в течение одного часа. Вероятно, он будет обеспечивать только около 40 минут тока при 100 ампер. Это связано с тем, что свинцово-кислотные батареи теряют способность пропускать ток по мере увеличения скорости разряда в результате закона Пейкерта .

Параллельно аккумуляторы имеют повышенную емкость AH, даже если напряжение на всех аккумуляторах одинаково. Параллельная установка схемы может использовать ее ветви, чтобы увеличить время, в течение которого батарея может питать элементы при емкости AH. Если вы хотите настроить параллельную схему зарядки, батареи по-прежнему будут заряжаться только до своего стандартного напряжения. Зарядка аккумуляторов в параллельной цепи означает, что вы должны учитывать, как увеличится емкость AH.

Пример метода параллельной зарядки аккумуляторов заключается в использовании одной ветви параллельной цепи для зарядки каждой батареи с помощью одного зарядного устройства.Подключите положительный вывод зарядного устройства к положительной клемме первой батареи и подключите эту положительную клемму к положительной клемме второй батареи. Продолжайте это, пока не подключите все батареи. Затем подключите отрицательный выход зарядного устройства к отрицательному полюсу первой батареи и продолжайте подключать каждый отрицательный конец так же, как вы это делали для положительных концов.

Применение этих методов

Существуют и другие способы подключения цепей для зарядки аккумуляторов.Хотя в этих примерах использовались чисто последовательные и чисто параллельные цепи, вы можете подключать батареи, используя гибриды последовательно-параллельных цепей. В этих типах цепей используются элементы, которые создают замкнутые контуры, которые вы найдете в последовательных цепях, а также ответвления для распределения тока по различным путям в параллельных цепях.

Один из способов продемонстрировать последовательно-параллельную схему — использовать четыре батареи с одним зарядным устройством. Подключите положительный вывод зарядного устройства к положительной клемме первой батареи, а затем подключите положительную клемму батареи к положительной клемме второй батареи.

Аналогичным образом подключите отрицательный вывод зарядного устройства к отрицательной клемме третьей батареи, а затем подключите отрицательную клемму третьей батареи к отрицательной клемме четвертой. Наконец, подключите отрицательные клеммы первой и второй батарей к положительным клеммам третьей и четвертой батарей соответственно.

Эта установка создает последовательные цепи между двумя батареями, а также соединяет две батареи параллельно друг другу.Если бы вы решили эту схему, используя уравнения физики и математики для описания тока и напряжения, вам пришлось бы рассматривать последовательные компоненты как идущие последовательно друг с другом, а параллельные компоненты — параллельно.

Эта конфигурация, известная как 2s2p для последовательных и параллельных компонентов, фактически используется в четырехэлементных энергетических ячейках за счет соответствующего увеличения напряжения и емкости AH. Эти схемы дополнительно регулируются с помощью интегральных схем, микросхем микросхем резисторов, конденсаторов, транзисторов и других элементов на полупроводнике (материале, который может проводить электричество), которые были изобретены для уменьшения количества необходимых компонентов в схеме до одного кристалла.

Ионы лития, в частности, используют комбинацию ячеек параллельно и добавляя их последовательно, чтобы уменьшить сложность напряжений и поддерживать ячейки при нормальных значениях напряжения.

Зарядка и мониторинг аккумулятора iPhone

Чтобы зарядить iPhone, выполните одно из следующих действий:

• Подключите iPhone к розетке с помощью зарядного кабеля (входит в комплект) и адаптера питания Apple USB (продается отдельно). См. Адаптеры питания для iPhone.

• Поместите iPhone 8 и новее лицевой стороной вверх на зарядное устройство MagSafe или зарядное устройство MagSafe Duo (подключенное к адаптеру питания Apple 20 Вт USB-C или другому совместимому адаптеру питания) или к зарядному устройству с сертификатом Qi.(Зарядное устройство MagSafe, зарядное устройство MagSafe Duo, адаптеры питания и зарядные устройства с сертификатом Qi продаются отдельно.) См. Зарядные устройства MagSafe для iPhone и беспроводные зарядные устройства с сертификатом Qi для iPhone.

  Примечание: Вы также можете использовать сторонние адаптеры питания и зарядные устройства с сертификатом Qi, которые соответствуют действующим национальным нормам, а также международным и региональным стандартам безопасности. См. «Зарядка» в разделе «Важная информация по безопасности для iPhone».

• Подключите iPhone к компьютеру с помощью кабеля.

  Убедитесь, что ваш компьютер включен — если iPhone подключен к выключенному компьютеру, батарея может разрядиться вместо того, чтобы заряжаться. Найдите значок батареи, чтобы убедиться, что ваш iPhone заряжается.

Подключив iPhone к розетке или поместив его на беспроводное зарядное устройство (на поддерживаемых моделях), можно запустить резервное копирование iCloud или синхронизацию с компьютером по беспроводной сети. См. Раздел «Резервное копирование iPhone» и «Синхронизация iPhone с компьютером».

Примечание. Не пытайтесь заряжать iPhone, подключив его к клавиатуре, если на клавиатуре нет USB-порта высокой мощности.

Значок аккумулятора в правом верхнем углу показывает уровень заряда аккумулятора или состояние зарядки. При синхронизации или использовании iPhone зарядка аккумулятора может занять больше времени.

При очень низком уровне заряда iPhone может отображаться изображение почти разряженной батареи, указывающее на то, что ему необходимо заряжать до 10 минут, прежде чем вы сможете его использовать. Если в момент начала зарядки iPhone сильно разряжается, дисплей может оставаться пустым в течение 2 минут, прежде чем появится изображение низкого заряда батареи. См. Статью службы поддержки Apple Если ваш iPhone или iPod touch не заряжается.

ПРЕДУПРЕЖДЕНИЕ: Если вы подозреваете, что в зарядном порту iPhone может быть жидкость, не подключайте к нему зарядный кабель. Информацию о воздействии жидкости и другую важную информацию о безопасности при работе с аккумулятором и зарядкой iPhone см. В разделе Важная информация по безопасности для iPhone.

Зарядка литиевых (LiFePO4) аккумуляторов | RELiON

Все, что вам нужно знать о зарядке литий-железо-фосфатных батарей (LiFePO4)

Замена может быть сложной даже при переходе со свинцово-кислотной батареи на литиево-железо-фосфатную.Правильная зарядка аккумулятора имеет решающее значение и напрямую влияет на производительность и срок службы аккумулятора. Узнайте, как зарядить аккумулятор RELiON LiFePO4, чтобы получить максимальную прибыль.

Условия зарядки

Как и ваш мобильный телефон, вы можете заряжать литий-железо-фосфатные батареи в любое время. Если вы дадите им полностью разрядиться, вы не сможете использовать их, пока они не зарядятся. В отличие от свинцово-кислотных аккумуляторов, литий-железо-фосфатные аккумуляторы не повреждаются, если оставить их в частично заряженном состоянии, поэтому вам не нужно беспокоиться о том, чтобы зарядить их сразу после использования.Они также не обладают эффектом памяти, поэтому вам не нужно полностью их разряжать перед зарядкой.

Аккумуляторы

RELiON LiFePO4 могут безопасно заряжаться при температуре от -4 ° F до 131 ° F (0 ° C — 55 ° C), однако мы рекомендуем заряжать при температуре выше 32 ° F (0 ° C). Если вы все же заряжаете при температурах ниже нуля, вы должны убедиться, что ток заряда составляет 5-10% от емкости аккумулятора.

Как зарядить аккумулятор LiFePO4

Идеальный способ зарядить аккумулятор LiFePO4 — использовать зарядное устройство для литий-железо-фосфатного аккумулятора, так как оно будет запрограммировано с соответствующими ограничениями напряжения.Большинство зарядных устройств для свинцово-кислотных аккумуляторов отлично справятся с этой задачей. Профили заряда AGM и GEL обычно находятся в пределах напряжения литий-железо-фосфатной батареи. Зарядные устройства для влажных свинцово-кислотных аккумуляторов, как правило, имеют более высокий предел напряжения, что может привести к переходу системы управления батареями (BMS) в режим защиты. Это не повредит батарею; однако это может привести к появлению кодов неисправностей на дисплее зарядного устройства.

Параллельная зарядка аккумуляторов Best Practices

При параллельном подключении литиевых батарей лучше заряжать каждую батарею по отдельности, прежде чем выполнять параллельное (ые) соединение (я).Если у вас есть вольтметр, проверьте напряжение через пару часов после завершения зарядки и убедитесь, что они находятся в пределах 50 мВ (0,05 В) друг от друга, прежде чем подключать их параллельно. Это минимизирует вероятность дисбаланса между батареями и максимизирует производительность системы. Если со временем вы заметите, что емкость вашей аккумуляторной батареи уменьшилась, отключите параллельные соединения и зарядите каждую батарею по отдельности, а затем снова подключите.

Зарядные батареи в серии Лучшие практики

Последовательное соединение литиевых батарей во многом похоже на их параллельное соединение, лучше всего заряжать каждую батарею по отдельности, проверять напряжение и убедиться, что оно находится в пределах 50 мВ (0.05V) друг от друга перед последовательным подключением.

Настоятельно рекомендуется заряжать литиевые батареи последовательно с помощью универсального зарядного устройства. Это означает, что все батареи заряжаются одновременно, но полностью независимо друг от друга. В некоторых приложениях это непрактично, поэтому RELiON предлагает батареи на 24 В и 48 В, чтобы снизить потребность в нескольких батареях, подключенных последовательно.

А что насчет хранения?

Литий-железо-фосфатные батареи намного проще хранить, чем свинцово-кислотные.Для кратковременного хранения от 3 до 6 месяцев ничего делать не нужно. В идеале перед хранением оставьте их заряженными примерно на 50%. Для длительного хранения лучше всего хранить их с уровнем заряда 50%, а затем циклически разряжать их, заряжать и затем частично разряжать примерно до 50% каждые 6-12 месяцев.

Ключевые различия между литий-железо-фосфатными и свинцово-кислотными аккумуляторами, когда дело доходит до зарядки

Литиевые батареи

могут заряжаться при гораздо более высоком токе, и они заряжаются более эффективно, чем свинцово-кислотные, что означает, что их можно заряжать быстрее.Литиевые батареи не нужно заряжать, если они частично разряжены. В отличие от свинцово-кислотных аккумуляторов, которые при частичном заряде сульфатируются, что резко снижает производительность и срок службы.

Литиевые батареи

RELiON поставляются с внутренней системой управления батареями (BMS), которая защищает батарею от перезарядки, тогда как свинцово-кислотные батареи могут быть перезаряжены, что увеличивает скорость коррозии сети и сокращает срок службы батареи.
