Как одеть кольца на поршень

Поршневые кольца являются незамкнутыми кольцами, плотно посаженными в канавках которые расположены в верхней части поршня. Они являются самыми «влиятельными» деталями двигателя машины, так как именно их состоянием определяется работоспособность транспортного средства, а также расход масла и горючего, разгонная динамика и остальные важные показатели. Как одеть кольца на поршень?

При эксплуатации машины наступает тот момент, когда изношенным поршневым кольцам требуется замена, однако не каждый обладает навыками правильно их одевать на поршень. Ремонт грузового транспорта обычно выполняют профессиональные механики и мотористы. Они точно знают, как одеть кольца на поршень.

Ремонт ходовой грузового транспорта следует проводить исключительно с заменой частей на оригинальные. Например оси CAF http://transportparts.ru/zapchasti/zapchasti-saf-holland/osi-saf/ и другие комплектующие на коммерческую технику предлагает компания TransportParts. Выбрать можно по VIN и году выпуска вашего автомобиля. Доступные цены и быстрая доставка от компании решит многие ваши проблемы!

Как одеть кольца на поршень

Для того чтобы одеть кольца на поршень вам потребуются поршни и поршневые кольца, а также щуп лезвийного типа.

До того как приступить к установке колец на поршень выполните проверку величины зазоров в замках. Для этого сначала поршневые сборки вместе с набором колец расположите на чистой рабочей поверхности.

Вам надо расположить верхнее компрессионное кольцо внутри 1-го цилиндра, затем протолкнуть его вниз днищем поршня, выравнивания его в перпендикулярной плоскости. Оно должно располагаться в районе нижней границы хода колец.

Далее используйте щуп лезвийного типа для измерения величины зазора, имеющегося в замке кольца (необходимо чтобы лезвие туго проскальзывало в нем).

При выходе величины зазора за границы, вы должны удостовериться, что кольца не перепутаны. Эта же процедура должна быть проведена для всех колец поршня оставшихся в этом цилиндре и для остальных. После того как закончите проверять и корректировать зазоры, можно начинать надевать их на поршни.

Наденьте маслосъемное кольцо, включающее три секции. Вначале вам необходимо заправить пружинный расширитель в канавку расположенную снизу поршня. Если расширитель располагает противоротационным язычком, вам необходимо проследить, за тем, чтобы он оказался в ответном сверлении, расположенном внутри поршневой канавки.

Далее необходимо произвести установку нижней секции кольца. Вам надо завести один конец секции в канавку расположенную под или над расширителем, прижать его с помощью пальца и заправить остальную часть, продвигаясь по периметру поршневого кольца. Последней осуществляется установка верхней секции. Когда закончится установка, выполните проверку свободного вращения верхней и нижней рабочих секций.

Далее приступите к закреплению второго компрессионного кольца (нижнего) вверх маркировкой. Используя специальный расширитель, разместите его в средней канавке. Аналогично нужно надеть компрессионное кольцо расположенное сверху. Постарайтесь не перепутать их при установке.

Не следует замок кольца разводить больше, чем это требуется для беспрепятственной его установки на поршне. При установке колец надо строго следовать инструкции имеющейся на упаковке.

Как одеть кольца на поршень мы объяснили, пробуйте!

Как одеть кольца на поршень видео

Понравилась статья? Поделись с друзьями в соц.сетях!

Как одеть кольца на поршень

Поршневые кольца – это незамкнутые кольца, плотно посаженные в канавках на верхней поверхности поршня. Они относятся к наиболее «влиятельным» деталям двигателя, ведь именно от их состояния зависит работоспособность автомобиля – расход бензина и масла, его разгонная динамика и другие показатели. Во время эксплуатации наступает момент, когда поршневые кольца изнашиваются и требуют замены, но не каждый знает, как правильно одевать их на поршень.

Перед началом установки колец на поршень проверьте величину зазоров в их замках. Положите поршневые сборки и набор колец на чистую рабочую поверхность.

Поместите компрессионное кольцо (верхнее) внутрь первого цилиндра и протолкните вниз днищем поршня, тем самым выровняв его перпендикулярно. Оно должно попасть в район нижней границы рабочего хода колец. После этого, с помощью щупа лезвийного типа измерьте величину зазора в замке кольца (лезвие должно туго проскальзывать в нем). В случае если величина зазора выходит за границы – удостоверьтесь, что не перепутали кольца. Проделайте процедуру для оставшихся колец поршня этого цилиндра и для всех прочих. После проверки и корректировки зазоров, можно переходить к надеванию их на поршни.

Оденьте маслосъемное кольцо, которое состоит из трех секций. Первым делом, заправьте в нижнюю канавку поршня, так называемый пружинный расширитель. Если расширитель имеет противоротационный язычок, проследите, чтобы он попал в ответное сверление, расположенное в поршневой канавке.

После этого установите нижнюю секцию кольца. Заведите в канавку над или под расширителем сначала один конец секции, прижмите его пальцем и заправляйте оставшуюся часть, двигаясь по периметру кольца. Последней устанавливается верхняя секция. По окончанию установки, проверьте свободу вращения нижней и верхней рабочих секций.

Далее закрепите второе компрессионное кольцо (нижнее) маркировкой вверх. С помощью специального расширителя посадите его в среднюю канавку. Аналогично одевается верхнее компрессионное кольцо. Старайтесь во время установки не перепутать их.

Как надевать кольца на поршень двигателя

Как правильно установить поршневые кольца на поршень

Износ двигателя – это еще не приговор для вашего агрегата. Не нужно впадать в панику, если при езде на вашем автомобиле наблюдаются следующие явления:

резко ухудшилась динамика;
значительно увеличился расход топлива и моторного масла;
появились проблемы с запуском двигателя в холодное время года, хотя раньше их не было.

На эти признаки непременно стоит обращать внимание. Так как при длительной езде с изношенными деталями агрегата можно «попасть» на более серьезный ремонт, нежели обычная замена его комплектующих. Скорее всего, причина неполадок заключается в износе поршневых колец, который, в свою очередь, влечет за собой резкое падение компрессии двигателя.

Самостоятельная их замена имеет свои плюсы:

экономятся финансы на оплате труда механика;
вы точно будете уверены в том, что детали действительно стоят новые, так как не все механики добросовестно относятся к своим задачам, и иногда просто делают вид, что поменяли деталь;
вы самостоятельно выберете их в магазине, что будет гарантией их качества и продолжительного функционирования.

Но если вы собрались произвести данную процедуру своими руками, нужно знать, как поменять поршневые кольца правильно. Именно об этом мы и постараемся рассказать в данной статье.

Что нам понадобится

Как и при любой другой процедуре, для начала нужно подготовить все необходимые инструменты:

гаечные ключи;
головки с трещоткой;
динамический ключ;
приспособление под названием съемник поршневых колец;
сами кольца, купленные в магазине.

Приспособление для установки поршневых колец

Данный инструмент используется как для демонтажа, так и для установки деталей. Оно имеет достаточно простую конструкцию, а стоит относительно недорого. Если данного инструмента нет у вас в наличии, следует попросить его на время у кого-то из знакомых автомехаников. Если такой возможности нет, то придется покупать.

Стоит отметить, что его наличие является обязательным. В противном случае, при демонтаже и монтаже деталей можно повредить как поршень, так и кольца.

Как выбирать поршневые кольца

Можно долго рассуждать о важности данных деталей для нормальной работы двигателя. Но в конкретном случае речь пойдет именно об их замене. И здесь важно поставить на поршни качественные кольца без каких-либо дефектов или изъянов. От этого будет непосредственно зависеть то, насколько хорошо агрегат будет работать в будущем, и как долго прослужат установленные детали. Понятно, что часто их менять никому не хочется.

Для начала, нужно обратить внимание на ценовую категорию. Дешевые детали точно долго не прослужат.
Смотрим на внешний вид упаковки и самих колец. На упаковке должна обозначаться информация об изготовителе, материал и т.д.
На них должна быть нанесена маркировка, обозначающая верхнюю сторону.
Внутри упаковки или на ней должна иметься подробная инструкция по установке деталей.
Сами детали не должны иметь каких-либо даже самых мелких дефектов. И не слушайте продавца, который, возможно, будет утверждать, что неровности на металле со временем притрутся.

Подготавливаемся замене

Правильная установка поршневых колец требует профессионального подхода даже в том случае, если вы собираетесь провести эту процедуру впервые в жизни. А для этого следует выполнить все подготовительные работы.

Отключаем аккумуляторную батарею.
Сливаем охладительную жидкость и моторное масло.
Снимаем головку цилиндров и оцениваем состояние гильз.

Инструкция по замене деталей

Если соблюдать правильный порядок установки, данный процесс не займет много времени. В результате двигатель будет радовать хорошей динамикой и низким расходом топлива.

Демонтируем поддон картера. Заодно можно снять и топливный насос для того, чтобы проверить насколько сильно тот изношен
Откручиваем крышки шатунов, выталкиваем сами шатуны. Их лучше прочно зафиксировать при помощи зажима.
При помощи специального приспособления снимаем поршневые кольца.
С канавок убираем нагар, так как он помешает поставить новые кольца. Делаем это при помощи обломка старого кольца. Нагар нужно будет удалить и с днища поршней.
Устанавливаем кольца в следующем порядке: сначала маслосъемное кольцо, затем – второе и первое компрессионное.
Второе компрессионное и маслосъемные поршневые кольца устанавливать следует особенно осторожно, так как они сделаны из достаточно хрупкого металла. Важно не разжать их слишком сильно.
Следим за правильным расположением замков поршневых колец. Они должны размещаться приблизительно под углом 120 градусов к каждому предыдущему замку.
Устанавливаем поршни обратно в цилиндры. Для этого потребуется еще одно нехитрое приспособление – оправка для поршневых колец. Его наличие значительно упрощает вход поршней с установленными на них новыми кольцами. Но можно использовать и обычный кусок жестяной банки. Предварительно цилиндр нужно смазать моторным маслом.
Собираем двигатель и устанавливаем на место поддон картера.

Проверка работы двигателя

После того как на поршни установлены новые кольца, следует убедиться в нормальной работоспособности агрегата. Для этого заводим мотор и даем ему немного поработать на холостых оборотах. Хорошим признаком является устойчивая работа агрегата. Первые две-три тысячи километров двигатель нужно будет эксплуатировать достаточно аккуратно. Его нельзя перегружать, следует избегать полной загрузки автомобиля, затяжных подъемов, воздерживаться от повышения оборотов более трех тысяч, а перед началом движения мотор обязательно нужно будет прогревать.

На видео показано как уставить поршневые кольца:

Как самому заменить поршневые кольца в двигателе

Снижение работоспособности автомобиля может быть из-за многих факторов. Поэтому и «лечение» такой болезни необходимо подбирать правильно. Существенным фактором является уровень компрессии в камерах сгорания блока цилиндров. Для такого диагноза подойдет замена поршневых колец.

Дополнительными признаками послужат угар моторного масла и снижение экономичности при расходе топлива автомобиля. Более точную картину даст замер компрессии с помощью специальных приборов.

Проведение замера компрессии в цилиндрах

Рассмотрим пример работы на классических моделях ВАЗ. Замерять компрессию необходимо на теплом двигателе. Показания холодного мотора могут исказить картину. Для замеров потребуется специальный манометр, оснащенный резьбовым наконечником. Его можно купить в любом автомагазине.

Внешний вид компрессометра

Начинается проверка с выкручивания всех свечей из своих гнезд. Затем отключается центральный кабель с катушки зажигания. Устанавливаем нейтральную передачу и поворачиваем дроссельную заслонку максимально на открытие. После этого компрессометр ввинчиваем в одно из свечных отверстий. В это время помощник должен проворачивать ручку стартера. Два-три качка будет вполне достаточно.

Уровень от 10 до 12 также допускается. Но если цифры оказались ниже 10 кг/см 2 , то это свидетельствует о низкой компрессии. Если же компрессия все-таки достигает удовлетворительного уровня, но немного с запозданием, то в этом случае ответственность может быть на клапанах.

Для уточнения можно в спорную камеру залить около 20 мл масла и снова прокрутить стартер, сделав замер. При установлении нормальной компрессии в 12 кг/см 2 , причина кроется в кольцах. Решить ее сможет правильная установка поршневых колец. Если же давление осталось низким, то причиной понижения служат клапаны.

Установка с помощью оправки

Разборка двигателя для замены колец

Перед заменой необходимо выполнить ряд подготовительных работ:

необходимо слить отработанное моторное масло, ведь после установки новых колец нужно залить свежую рабочую жидкость;
проводим ослабление приемной трубы глушителя;
надо снять крышку клапанного механизма и выставить мотор по меткам;
демонтируем звезду распредвала, а у переднеприводных ВАЗов снимаем болт крепления шкива ременной передачи, а затем и сам ремень ГРМ со шкивом;
в классике ослабляем натяжитель, а затем также демонтируем цепь и звезду, установленную на распредвавле;
потом демонтируем рокера с пружинами, раскладывая все в правильном порядке, чтобы собрать детали на свои места;
снимаем головку блока, до этого нужно отсоединить коллектор;
раскручиваем и избавляемся от поддона и маслонасоса;
убираем крышки шатунов, а затем проталкиваем шатуны вверх, чтобы можно было вытащить их вместе с поршнем.

Проверка колец и поршней

Каждое кольцо с поршней снимается и проверяется в своем цилиндре. Чтобы не перепутывать их между собой, необходимо сразу раскладывать детали в определенном порядке. При поверке старых колец, наружный диаметр их не должен создавать зазор со стенками цилиндра больше, чем на 1 мм. Для сравнения можно вставить в тот же цилиндр новое кольцо.

Проверка теплового зазора в кольцах

Замеры обычно будут точнее в верхней части отверстия блока, так как том износ минимален.

Зазор можно проверить и в специальных калибрах. Нужно обратить внимание на тепловой зазор в поршневых кольцах, который должен быть в пределах от 0,25 до 0,45 мм. Его можно проверить щупом. Если параметр меньше, то допускается увеличение зазора с помощью подпиливания торцевой плоскости алмазным надфилем.

Диаметр поршней проверяется по нижней части (юбке). Делается это микрометром.

Необходимо сравнить этот показатель с таблицей допустимых значений. Дополнительно надо проверить зазор между канавкой поршня и кольцом. В случае превышения поршни надо менять. Предельное значение допуска составляет 0,15 мм. Поршни также проверяются визуально на наличие трещин и целостность перемычек под кольца. После промывки удовлетворительные поршни можно использовать дальше.

Процедура установки

Фирменные изделия проверенных производителей имеют удобную маркировку, благодаря которой понятно, как правильно установить поршневые кольца. На одной из сторон написано «TOP», что на английском означает «верх». Эта сторона должна быть направлена к камере сгорания или верхней части поршня.

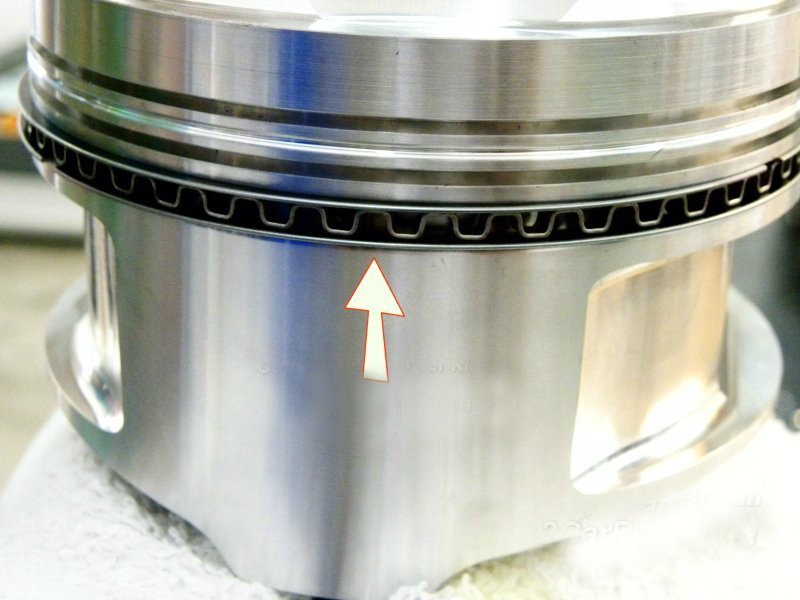

Обозначение на сторонах колец

Если никакой надписи не обнаружилось, то должна быть проточка по всему диаметру. Такой ступенькой надо обращать кольцо вниз.

Обычно используют два метода установки. Один из них более безопасный, а второй чаще применяют или большие профессионалы или абсолютные новички. Оба подойдут для самостоятельного применения во время ремонта.

Установка с помощью металлических пластин

В первом случае понадобится нарезать несколько плоских кусочков жестянки, толщиной примерно от 0,3 до 0,5 мм. Три или четыре таких листа располагают по диаметру поршня. На них надеваются кольца. И опускаются до уровня прорези. Потом оправка для поршневых колец из пластин вынимается, и колечко садится в нужный паз. Способ прекрасно подходит для любого мастера.

Монтаж поршневого кольца

Второй вариант требует определенного опыта и умения. Он заключается в том, что нужно пальцами развести зазор, увеличивая внутренний диаметр кольца до той степени, чтобы пропустить через него поршень и установить в нужный паз. Минусы заключаются в том, что часто неопытные слесари ломают много колец, применив большее усилие, чем нужно.

Необходимые действия после установки колец

Когда каждое кольцо заняло свое место в пазу, то нужно установить прорези примерно на 120 градусов друг от друга. Таким образом снижается вероятность прорыва газов из топливной камеры в полость картера.

Неправильная установка поршневых колец

Есть данные, что первое кольцо удерживает около 75 % всей компрессии, а второе – около 20%.

Если термозазоры разведены, то при прорыве некоторого количества газа через первое кольцо, он не успеет попасть дальше, в отличие от более близкого положения второго зазора.

Ошибки при установке поршневых колец

Установка новых колец в цилиндры, имеющие износ, является абсолютно не эффективной. Это связано с тем, что изношенное отверстие имеет форму эллипса. Ожидаемой качественной притирки не может произойти.

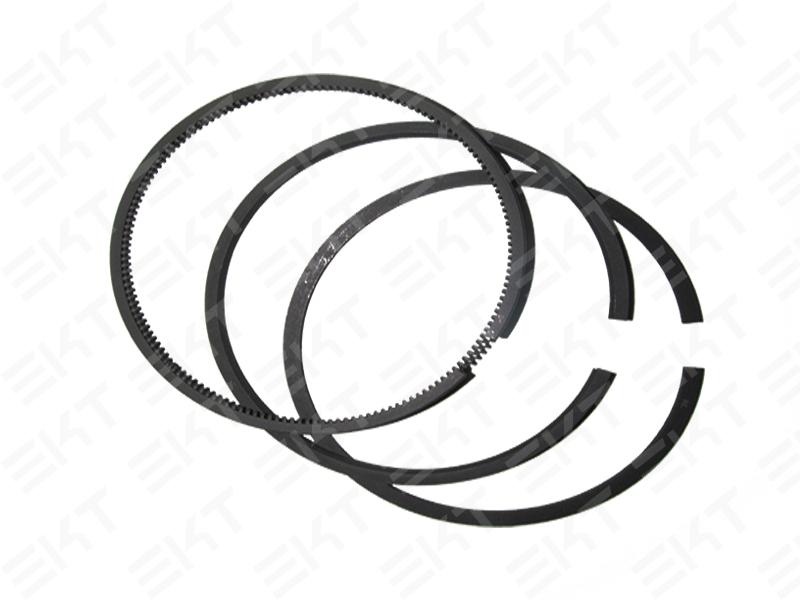

Комплект поршневых колец

Также на больших оборотах второе кольцо, состоящее из чугуна, может банально лопнуть.

При эксплуатации кольца в канавках набивают выработку. Такие зазоры расгерметизируют камеру сгорания и из нее газы поступают в картер. А в обратном направлении заходит масло. Проработать такая конструкция может несколько тысяч километров, а потом снова надо проводить ремонт.

Также грубой ошибкой будет сознательная установка зазоров напротив друг друга. Газы перегревают один бок поршня, и получается деформированная деталь. Происходит выгорание металла и дополнительная деформация всех элементов.

Как правильно поставить поршневые кольца?

Когда из выхлопной трубы автомобиля начинают вырываться клубы сизого дыма то, похоже, что наступил неизбежный этап в жизни машины — ремонт мотора. Признаки изношенности поршневой группы — повышенный расход бензина, высокий расход масла, выхлопные газы сизого оттенка, компрессия двигателя снижается ниже 10 кгс/см2 . Иногда удается обойтись просто заменой поршневых колец, даже не снимая двигатель с автомобиля. При этом потребуются только новые прокладки под головку и поддон блока. Остальные негодные детали определятся при разборке. О том, как правильно поставить поршневые кольца, мы и расскажем Вам в нашей статье.

Технические проблемы при изготовлении поршневых колец.

Для качественного изготовления поршневых колец требуется точное дорогостоящее оборудование. Должен соблюдаться тщательный контроль качества буквально на каждой операции. А их может набраться около сотни. Производители автомобилей за рубежом самостоятельно не изготавливают кольца. Они предпочитают заказывать их специализированным фирмам. Такие фирмы производят огромное количество колец и стандартных, и ремонтных размеров.

Проверка поршневых колец.

Случается, что производители поставляют поршни без наличия поршневых колец. Некоторые двигатели имеют огромное количество модификаций. Приобретая поршневые кольца, проверяйте высоту и радиальную их ширину на соответствие канавкам поршней. Между торцами кольца и канавкой зазор проще определить, если установить кольцо в канавку и воспользоваться набором щупов. При этом торцевой зазор должен быть в пределах 0,05-0,1 мм. Если же он окажется больше 0,12 мм, то это говорит о том, что у кольца или канавки поршня недопустимые отклонения размеров. Также необходимо проверять зазор в замках колец. Для этого кольца нужно поочередно установить в верхнюю часть цилиндра. С помощью набора щупов замеряют зазор в замке. Он должен составлять приблизительно 0,4-0,6 мм.

Установка колец на поршень.

Операция эта очень ответственная. Если работу выполнить неаккуратно, то может произойти поломка самого кольца. Чаще всего это случается со средним кольцом. А если нарушить ориентировку колец, то расхода масла у отремонтированного двигателя может увеличиться. На верхних кольцах обычно стоит слово ТОР (вершина). Этой стороной кольцо должно быть обращено к днищу поршня. Если средние кольца скребкового типа, то монтируют их скребком вниз. У колец, имеющих фаски на внутренней поверхности, чаще всего фаска должна быть обращена вверх. Когда устанавливаете кольца, то особое внимание обратите на наборные маслосъемные кольца, имеющие двухфункциональный пружинный расширитель. При монтаже дисков кольца звенья расширителя у стыка не должны вставать внахлест. Только после монтажа маслосъемного кольца на поршень устанавливают среднее и верхнее кольца. При установке нужно пользоваться специальными клещами. После того, как установите кольца, не забывайте проверять легкость вращения их в канавках.

Последовательность установки поршневых колец на двигатель.

1. Подготовьте поршневые кольца к установке. Для этого удалите консистентное средство. Для этого просто промойте их либо в бензине, либо в керосине, либо в уайт-спирите. После протрите и дайте просохнуть. Не допускайте попадания на поверхность кольца агрессивных веществ и даже воды.

2. Перед тем, как будете устанавливать поршневые кольца, смажьте и поршень, и поршневые кольца тонким слоем моторного масла.

3. Первым устанавливают маслосъемное нижнее кольцо. Перед тем, как будете устанавливать маслосъемное кольцо нужно проверить правильность расположения стыка пружинного расширителя. Он должен располагаться со стороны, противоположной замку кольца. На большинстве моделей маслосъемное кольцо состоит из трех отдельных секций. Посадив в нижнюю канавку поршня все три компонента маслосъемного кольца, нужно проверить свободу скольжения в канавке верхней и нижней рабочих секций.

4. Затем устанавливают нижнее компрессионное кольцо. Нижнее компрессионное поршневое кольцо нужно установить таким образом, чтобы маркировка была повернута к днищу поршня. Следуйте инструкции изготовителя колец. Используйте специальный посадочный инструмент. Старайтесь, чтобы замок кольца не был разведен больше чем это необходимо. Не перепутайте второе компрессионное кольцо с первым, верхним, компрессионным кольцом. Они имеют различное поперечное сечение.

5. И напоследок устанавливают верхнее компрессионное кольцо.

Типичные ошибки в ремонтной практике при работе с поршневыми кольцами.

1.Некоторые механики считают, что зазоры в замках колец должны быть минимальными. Но иногда это может привести к задирам колец и цилиндров. При нагревании кольца зазор в замке будет уменьшаться. А если он и так минимальный, то кольцо врежется в стенку цилиндра. Помните, что замена колец на поршнях, которые имеют разношенные канавки, или при большом износе цилиндров обычно неэффективна. Такая замена может привести к увеличению расхода масла.

2.Не устанавливайте в цилиндр стандартного размера кольца ремонтной размерности. Из-за деформации эпюры давления кольца на стенку появляется просвет.

3. При замене колец с поршнями нужно обратить внимание на износ цилиндра. Если не будет восстановлен изношенный цилиндр, то верхнее кольцо может упереться в канавку, образованную в результате износа. Дело в том, что новые поршни зачастую имеют некоторые отклонения в размерах. В таких условиях новые детали быстро сломаются.

Как правильно поставить поршневые кольца?

Когда из выхлопной трубы автомобиля начинают вырываться клубы сизого дыма то, похоже, что наступил неизбежный этап в жизни машины — ремонт мотора. Признаки изношенности поршневой группы — повышенный расход бензина, высокий расход масла, выхлопные газы сизого оттенка, компрессия двигателя снижается ниже 10 кгс/см2. Иногда удается обойтись просто заменой поршневых колец, даже не снимая двигатель с автомобиля. При этом потребуются только новые прокладки под головку и поддон блока. Остальные негодные детали определятся при разборке. О том, как правильно поставить поршневые кольца, мы и расскажем Вам в нашей статье.

Технические проблемы при изготовлении поршневых колец.

Проверка поршневых колец.

Установка колец на поршень.

Последовательность установки поршневых колец на двигатель.

5. И напоследок устанавливают верхнее компрессионное кольцо.

Типичные ошибки в ремонтной практике при работе с поршневыми кольцами.

Порядок выполнения установки поршневых колец

Предназначение поршневых колец

Поршневые кольца, установка которых будет описана ниже, предназначены для исключения возможности газовой утечки через специальный тепловой зазор, который обязательно должен находится между поршнем и самим цилиндром, чтобы достигнуть свободного хода.

Зачастую кольцо изготавливают из чугуна, но они не теряют своей упругости. Такие элементы между двумя вышеупомянутыми деталями двигателя называют компрессионными. Что же касается иных разновидностей, то нижнее кольцо (оно шире компрессионных) отличается специальными прорезями, так как его функцией является съем чрезмерного количества масла, которое собирается на стенках цилиндра. Именно поэтому оно называется маслосъемным.

Общие рекомендации по замене

Когда выхлопная труба начинает «плеваться» сизым дымом, то ремонт мотора неизбежен. Фактически всегда, признаками износа деталей поршневой группы также является повышенный расход, как масла, так и бензина. В таком случае снижается и компрессия мотора отчего незащищен даже дизель. Из этого следует то, что правильно выбрать новые поршневые элементы — первоочередное дело любого владельца автомобильного транспорта и в лучшем случае ремонт обойдется только ими. Для этого нужно также установить всего-то парочку новых прокладок и поддон для блока. Прочие испорченные детали уже будут выявлены во время разборки мотора.

Покупая поршень, следует внимательно осмотреть его комплектацию, так как кольцо может не входить в комплект. Такое практикуют много производителей. Все из-за того, что есть не один мотор, который имеет уйму модификаций, поэтому при покупке товаров поршневой группы, необходимо заранее сопоставить их ширину и высоту с соответственными характеристиками канавок поршней.

Зазор, находящийся между канавкой и торцами намного легче определить, если поместить кольцо в эту же канавку и применить набор щупов. Он должен быть не больше одной десятой миллиметра и не менее 0,05 мм. В ином случае это будет означать, что-либо кольцо, либо канавка, не подходят по размерам. Зазор их замков также следует обязательно проверить. Чтобы это сделать, такие детали поршневой группы следует по очереди припасовать к цилиндру в верхней его части, а потом, при помощи щупов, замерять сам зазор, который не должен превышать 0,6 мм, но и не должен быть меньше 0,4 мм.

Замена

Если вы решили, что установка поршневых колец это именно то, что вам нужно для полноценного ремонта двигателя, то следующим шагом является их покупка. Обычно, качественный товар упаковывают соответственно и со вкусом. При выборе следует обращать внимание на внешний вид товара, на качество его окраски. Также обязательно должна быть маркировка.

Чтобы правильно начать ремонт, нужно вскрыть гбц. После этого нужно тщательно проанализировать состояние деталей и решить, нужно ли делать расточку самих цилиндров или притирку клапанов. Как подготовить поршневые кольца, как установить их без особых трудностей и прочее – все это будет описано ниже.

Подготовка

Само приспособление для установки поршневых колец продается в соответственных магазинах, и оно представляет собой щипцы. Если же нет возможности их приобрести, то подойдет небольшая плоская отвертка, но при ее использовании следует быть максимально внимательным и аккуратным. Старые детали поршневой группы можно либо сломать, либо снять.

Тем не менее поршневые кольца установка которых предельно проста, требуют максимально возможного соответствия канавок своим размерам. Поэтому хотя бы одну старую компрессионную деталь можно сломать, так как под ней во время работы образуется нагар, из-за которого установка новой будет очень затруднительна. Часть такой старой сломанной детали отлично подойдет для того, чтобы навести порядок на его прошлом рабочем месте.

Установка на поршень

Вот именно тот момент, когда приспособление для установки поршневых колец является незаменимым, так как ремонтные работы такого типа являются крайне ответственным делом и допущение ошибок просто неприемлемо. Элементы поршневой группы сами по себе хрупкие, поэтому нужно быть аккуратным и внимательным. Самым хрупким считается среднее. Когда идет его установка, есть большой риск поломки.

Очень важно соблюдать нужную ориентировку, так как, в противном случае вы добьетесь увеличенного расхода масла. Каждое кольцо имеет свою маркировку с пометками, так что особых проблем с правильностью размещения не должно быть.

Верхние поршневые кольца установка которых начинается первой, имеют маркировку «TOP» и этой стороной маркировки оно и должно быть направлено в сторону днища поршня.

Что же касается такой детали скребкового типа, то ее устанавливают скребком вниз. Установка деталей с фасками должна проводится так, чтобы эти самые фаски «смотрели» вверх.
Если же вы имеете дело с наборными маслосъемными элементами, имеющими специальный двухфункциональный расширитель пружинного типа, то сперва должна проводится установка верхних и средних. После того как данная ремонтная схема будет завершена, необходимо проверить легкость их вращения в самих канавках.

Установка поршней в цилиндр

Во время серьезных ремонтных работ устарелый цилиндр растачивают или подвергают хонингованию. Также применяют новенькие поршни ремонтного размера и кольцевые элементы того же типа, но с большим диаметром, с последующим их сжатием. Их следует смазывать маслом перед установкой, чтобы они легко «садились» на свое место. Посадка также не должна быть чересчур плотной, так как тепловое расширения из-за нагревания станет причиной заклинивания самого поршня.

Видео «Как поставить кольца на поршень»

Посмотрев запись, Вы узнаете, как в домашних условиях определить верх кольца и разобраться какое именно кольцо должно стоять в определенном месте на поршне.

Источник

Как правильно установить кольца на поршень двухтактного скутера — Скутеры Обслуживание и ремонт

Автор admin На чтение 4 мин. Просмотров 3 Опубликовано 06.09.2019

Зачастую поршневые кольца на скутере приходят в негодность после нескольких лет эксплуатации, так как основная масса малолитражной двухколесной техники пришедшей в страны СНГ из дальнего и ближнего зарубежья уже изрядно изъездила свой мото ресурс.

Кольца 40мм Honda dio af34/35 для китайских поршней
Как заменить кольца на цилиндре скутера

Кольца 40мм Honda dio af34/35 для китайских поршней

Как правило, даже любители ремонтировать все своими руками, не знают как правильно произвести замену поршневых колец, какое кольцо на поршне ставить первым, какое вторым, как правильно установить поршень в цилиндре, для чего на поршне и кольцах обозначение в виде букв или стрелок.

При ремонте цилиндропоршневой группы сокращенно ЦГП можно производить как полную замену ЦГП, кольца поршневые хонда дио и частичный её ремонт, путем замены изношенных деталей, обычно только колец или колец с поршнем. Полный комплект для ремонта может состоять из цилиндра, двух колец и не обязательного гофрированного кольца его задачей является пружинить нижнее компрессионное кольцопоршня, поршневого пальца, для закрепления поршня за механизм коленчатого вала, и два стопорных кольца поршневого пальца, назначением которых застопорить палец в поршне вместе с рычагом механизма коленчатого вала.

Малый комплект может состоять из поршневых колец, поршня и пальца с стопорными кольцами. Палец в поршне сидит очень плотно, придётся прилично надавить. кольца поршневые хонда дио

Пока вы выталкиваете палец, следите, чтоб на шатун не было боковой нагрузки. Может и сломаться.

Лучше делать эту операцию, уперев поршень боком в какой-либо предмет например, в стенку через кусок деревянного бруса — это разгрузит шатун и позволит его случайно не сломать и не погнуть. В этом случае, кстати, можно будет на палец не давить, а осторожно выбить его молотком через подходящую по кольца поршневые хонда дио оправку. Перед снятием поршня обратите внимание на метки на его головке.

В сторону выхлопа должна стоять метка в виде стрелки, буквы EX или что-нибудь ещё. После обратной сборки метка снова должна быть направлена в сторону выхлопа.

Иногда бывает, что на поршне нет метки.

Тогда либо нацарапайте шилом наверху поршня небольшую стрелочку в сторону выпускных окон, либо зарисуйте на бумажке положение вырезов в юбке поршня относительно картера двигателя. Как снимать кольца — я не знаю. Кольца поршневые хонда дио видел, как мастер подцеплял ногтями больших пальцев кольцо за края разреза, указательными прижимал кольца поршневые хонда дио боков, разводил кольцо и снимал.

Сам я так не делал. В любом случае нужно помнить, что кольца хрупкие до чрезвычайности. Можно считать, что они керамические. Существуют специальные клещи для разжимания колец. Если у вас их нет — можно взять две часовых отвертки, вложить между ними карандаш и, действуя отвертками как импровизированными клещами, аккуратно раздвигать в стороны края кольца.

Второй рукой пытайтесь снять кольцо с поршня, сдвигом вверх или. Колец на поршне два. Будем кольца поршневые хонда дио, что так или иначе вы их сняли. Под нижним кольцом проложена ещё кольцевая пружинка маслосъемное кольцо.

Её тоже нужно вынуть. На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом. Восстановление и ремонт резьбовых соединений в конструкции скутера Также обратите внимание на надпись на кольце обычно это буква Т или размер ремонтанадпись всегда должна быть сверху, кольца поршневые хонда дио противоположно от пальца.

Как заменить кольца на цилиндре скутера

Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно. В канавках кольца поршневые хонда дио колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

И стрелка и надпись обязательно должны быть направлены в сторону выхлопа 2. В таком случае, замки кольца поршневые хонда дио будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

кольца поршневые хонда дио Затем осаживаем его: Продолжаем осаживать далее: Пока кольцо полностью не сядет в паз: Это был пример с верхним кольцом. С нижним всё делается точно так же, только верхний паз будет промежуточным пунктом. То есть, сначала лучше надеть кольцо на верхний паз, а затем переместить его вниз, так меньше риск сломать кольцо по неопытности. Кольца поршневые хонда дио под нижнее кольцо кладётся специальное распорное кольцо-пружинка если оно входит в комплект.

Поскольку оно пружинистое, это кольцо надеть проще простого.

Как надеть кольца на поршень

Столкнулся с тем, что нет нормального мануала по установке комплекта с наборными маслосъемными кольцами. Решил поделиться и заодно сохранить у себя в блоге частично информацию из этой записи . Свои фотографии не делал, т.к. и здесь все подробно описано, да и кольца у меня такого же производителя.
И так, приступим к копированию контекста)))

«…Далее нужно одеть кольца.

Кольца взял типа SM, сейчас они называются NPREurope. Маслосъемные кольца у них наборные.

Проверяем зазор в замках внутри цилиндров.

Зазор в замках нормальный. Около 0,45мм компрессионные, и 0,35мм наборные маслосъемные. В предыдущей записи я писал что зазор в маслосъемных очень маленький и их нужно подпилить, но это не так =). Расжав кольцо к гильзе зазор стал около 0,35. В сборе это делает сепаратор. Так что все ок.

Теперь непосредственно одеваем на поршня. Начинать нужно с сепаратора, а затем тонкие маслосъемные. И уже потом второе компрессионное и затем первое компрессионное.

Но прежде нужно сделать следующее.
Очень важный момент! Который почему то почти ни где не описывают. Не в мануалах, не с инструкцией к кольцам.
Что бы масло мотор не расходовал с наборными кольцами, необходимо что бы кольца правильно работали их нужно правильно сориентировать на поршнях.
Постараюсь объяснить доступно =)

Нужно взять в руки «лапшу» и сжать, состыковав замок. Вот так.

Далее, нужно пометить одну из сторон, например маркером. Я помечал выпуклую сторону на всех маслосъхемных кольцах.
Относительно поршня кольца должно быть сориентированы таким образом

Вот схематично накидал картинку для наглядности.

После того как кольца наборные установлены, устанавливаются вторые компрессионные кольца. Они чугунные, очень хрупкие, сильно разжимать нельзя — лопнут. Оно работает как компрессионное и частично как маслосъемное. Для этого у них бывает либо выточка, либо срез торца под углом. Так же обязательно присутствует надпись «ВВЕРХ» или «ТОР». Ее нужно ориентировать к днищу поршня, в сторону к камере сгорания. Для проверки можно еще ориентироваться на выточки. Если выточка внутренняя (по внутреннему диаметру кольца), то такой выточкой кольцо должно смотреть в сторону камеры сгорания, если выточка по наружному диаметру — то такой стороной ориентируем в сторону картера.

Верхнее кольцо стальное, я ставлю надписями вверх (обычно пишут че нить на кольцах), хотя разницы особой нет.

После того как кольца одеты, их нужно развернуть относительно друг друга на 180 градусов. Но не как попало.
Маслосъеные наборные относительно замков друг друга на 180гр, а относительно замка сепаратора на 90гр.
Замки всех колец нельзя ориентировать в сторону холодильника ( в сторону пальца).

Автор: Сочи Авто Ремонт

Как одеть кольца на поршень

Как одеть кольца на поршень мы объяснили, пробуйте!

Капитальный ремонт двигателя предусматривает замену многих деталей и узлов на новые. Установка поршневых колец на моторе – это процедура, которая позволяет восстановить начальную мощность и экономичность двигателя.

Инструменты и приспособления для работы

Перед установкой колец приготовьте такие инструменты и материалы:

Динамометрический ключ.
Набор головок для динамометрического ключа.
Специальное обжимное устройство.
Приспособление для облегчения переворачивания двигателя (если есть).
Молоток (желательно с прорезиненной ручкой).
Свежее моторное масло.
Ветошь или бумагу для протирки от старой смазки.

Инструкция по правильной установке поршневых колец на поршень

Чтобы удобнее было контролировать процесс установки колец на поршень, его нужно надежно закрепить в тисках, так проще работать, и не понадобится посторонняя помощь. Надежно закрепив поршень в тисках, приступаем к установке. Берем комплект поршневых колец, и выбираем маслосъемное. Оно одевается первым, так как стоит ниже остальных. Сначала устанавливается пружина маслосъемного кольца, потом само кольцо осторожно устанавливается на поршень. Сильно разжимать маслосъемное кольцо не рекомендуется, чтобы оно не лопнуло.

Пружина маслосъемного кольца

После этого начинаем поочередно устанавливать компрессионные кольца. Чтобы правильно соблюсти очередность, следует внимательно смотреть на специальные метки на кольцах, там указано, где у него верхняя сторона.

Замки колец разводите в стороны на 120° С по отношению друг к другу (так рекомендуется в инструкциях по установке поршневых колец). Как и в случае с маслосъемным кольцом, компрессионные кольца не разжимайте сильно, чтоб они не лопнули.

Чтобы кольца без труда вошли в цилиндр, применяем специальное обжимное устройство (самодельное).

На устройстве вначале отпускается гайка, потом оно одевается на кольца и гайка зажимается. Вследствие этого кольца утапливаются в канавках поршня и легко заходят в цилиндр двигателя. Перед этой процедурой обжимное устройство изнутри рекомендуется смазать машинным маслом, чтобы процесс прохождения колец в цилиндр прошел легко.

Зажимать гайку обжимного устройства следует в меру, чтобы оно проворачивалось вокруг поршня от небольшого усилия. Затем с помощью молотка легким постукиванием осаживаем обжимное устройство, чтобы оно было заподлицо с поршнем.

После этого поршень можно «освободить» из тисков, перевернуть бугелем вверх, и снять его (бугель).

Берем шатунные вкладыши, протираем от масла, в котором они законсервированы, и устанавливаем на шатун, соблюдая при этом правильность совпадения специальных меток (выпуклостей). Вкладыши с шатуном должны быть заподлицо и не выпирать по краям.

Тщательно протерев вкладыши от старой смазки, в которой они хранились, их снова смазываем свежим моторным маслом. Это облегчит потом пуск двигателя, пока давление системы смазки не придет в норму. После этой процедуры поршень с кольцами готов к установке на свое законное место.

Для более правильной и легкой установки поршня на место, коленчатый вал установите в такое положение, при котором поршень должен быть в нижней точке.

На поршне сверху есть специальная метка, которую нужно повернуть в сторону «передка» двигателя.

Важно! Передняя часть мотора — это не всегда перёд автомобиля. Двигатель в некоторых машинах расположен поперечно моторного отсека.

Метка на поршне

Устанавливать поршень нужно ровно, ориентируясь на соседние поршни, которые установлены ранее (или еще не сняты).

Ещё кое-что полезное для Вас:

С помощью молоточка легкими постукиваниями добейтесь равномерного прилегания обжимного устройства к гильзе моторного блока. Когда «обжимка» плотно и равномерно прилегла к краю гильзы, нужно торцевой стороной молотка (чем он мягче, тем лучше), несильными, но уверенными постукиваниями осаживаем поршень в гильзу.

По смазанной маслом «обжимке» поршень с кольцами легко и уверенно «проскакивают» в цилиндр, затем несильными ударами торца молотка «проталкиваем» поршень в его нижнюю точку до упора.

После того как поршень встал на место и мастер убедился в правильности установки, принимайтесь за окончательное крепление шатуна на коленчатом валу.

Перевернув двигатель (а делать это лучше на специальном приспособлении), начинаем процесс крепления шатуна. Убедившись, что шатун и вкладыш сидят на своем месте (на шейке коленвала), приступаем к окончательному процессу крепления.

Для этого берем бугель (крышку шатуна), вкладыш и масло. Предварительно вытерев вкладыш от старой смазки, смазываем свежим моторным маслом. Устанавливаем вкладыш в бугель, совместив метки на обеих деталях. При установке бугеля на шатун замки на них должны совпасть. Остается только затянуть гайки крепления бугеля.

Чтобы правильно затянуть болты шатуна, нужно сначала наживить и накрутить болты крепления от руки, пальцами слегка затянуть (насколько хватит «здоровья»). Дальше, если придерживаться правил, воспользуйтесь динамометрическим ключом, который позволит вам затянуть болты надежно, но без «фанатизма», который потом может отразиться на работе двигателя.

Момент затяжки гаек должен соответствовать 50-ти ньютон метрам, соответствующая шкала имеется на каждом таком ключе, а в современных вариантах динамометрических ключей она бывает даже электронной. Затяжку гаек проводите постепенно и равномерно, сначала немного, одну гайку, потом вторую, и так до момента в 50 Нм.

В итоге установленный на шатун бугель должен выглядеть вот так.

После этих процедур ОБЯЗАТЕЛЬНО! возьмите гаечный ключ и проверните коленчатый вал, чтобы проверить, не закусил ли вкладыш шейку вала.

Вал должен крутиться легко и свободно, больших усилий, чтобы его провернуть, прикладывать не нужно, иначе повредите коленчатый вал и вкладыши. На этом установка поршневых колец и постановка поршня с шатуном на место, считается законченной.

ВАЗовский двигатель имеет не самую сложную конструкцию, поэтому почти каждому автовладельцу под силу самостоятельно заменить любую деталь мотора, сэкономив на ремонте двигателя немалую сумму из семейного бюджета. Руководствуясь нашими наставлениями, автолюбители могут самостоятельно заменить детали на только в двигателе, а и в любой части автомобиля.

Не забывайте, что процесс ремонта проводят на чистом двигателе, исправным инструментом, с применением оригинальных запчастей и материалов (смазок, масел, и т. д). Работа должна проводиться в хорошо освещенном помещении, чтоб было четко видно метки и обозначения на деталях.

Видео: Теория ДВС: ошибка установки малосъемного наборного поршневого кольца

Приспособления для установки поршневых колец и поршней.

О важности поршневых колец и поршней я уже писал, а так же о том как они постепено усовершенствовались со временем, и благодаря этому ресурс современных поршневых колец вырос до миллиона километров без замены. Подробно об этом советую почитать вот в этой статье. В этой статье мы тоже немного затронем тему важности поршневых колец и поршней и рассмотрим несложные приспособления, которые помогут не испортить эти детали при сборке двигателя, да к тому же позволят намного ускорить и облегчить сборку двигателя.

Прежде чем поговорить о приспособлениях для монтажа колец и поршней, напомню то, что полезно знать каждому водителю, и ремонтнику. Кому это будет не интересно, или кто это знает, то можно пропустить несколько обзатцев и читать только о инструменте (приспособлениях).

Давно подсчитано, что в нормальном двигателе при его работе, довольно значительная часть трения, примерно 60 процентов приходится на поршневые кольца. И поршневые кольца — это одна из главных деталей, для совершенствования любого двигателя. Многие водители знают или догадываются, в каких жёстких условиях работают поршни и кольца, но позволю себе напомнить, что при работе любого мотора, температура его поршней в районе кольцевых канавок, достигает примерно 220 градусов (а на донышке поршня ещё выше). И такая температура почти предельная, при которой масло способно смазывать и немного охлаждать эти детали, не теряя своих свойств.

К тому же, при сгорании рабочей смеси в камере сгорания над донышком поршня, давление раскалённых продуктов горения у современных ДВС обычно достигает 90 килограмм на квадратный сантиметр. Это у бензиновых моторов, а у современных турбодизельных двигателей может достигать до 150 кг.на см². Это всего лишь на квадратный сантиметр металлической поверхности поршня.

Нетрудно умножить эти величины на общую площадь донышка поршня среднего по объёму двигателя, к примеру возьмём поршень диаметром 82 миллиметра. Получится примерно 4 тонны и 750 кг! Почти пять тонн!!! давят на поршень, причём с переменной нагрузкой на больших оборотах, как у пневмомолотка или вибростенда! Да ещё и с сумасшедшей скоростью, а какой? Всё зависит от хода поршня и чем короче его ход (ход кривошипа), тем выше максимальные обороты двигателя и выше скорость перемещения поршней.

К примеру, при ходе поршня в 80 миллиметров и числе довольно скромных оборотов в минуту — 5600, от НМТ до ВМТ поршень проходит этот отрезок со скоростью 14130 метров в секунду!

И как я уже говорил выше, при работе двигателя поршень испытывает высокий нагрев, так как на его донышко давят раскалённые продукты сгорания. И не выдержал бы ни поршень ни кольца этой температуры, если бы это тепло не передавалось бы через кольца к стенкам цилиндра , от которых тепло забирает жидкость системы охлаждения (или воздух на моторах воздушного охлаждения). Значит, если не обеспечить хороший контакт колец и поршней (например если между ними слой нагара), то перегрев поршня обеспечен.

Если же нагара нет (кольца не залипли (залегли) в своих канавках) и канавки для колец на поршне в порядке, то поршневые компрессионные кольца прижимаются к гильзам (стенкам цилиндров) не только за счёт своей упругости, но ещё и от подпирания кольца изнутри давлением газов. Если же кольца пригорели в своих канавках (залегли), то как я уже говорил, во первых теплоотвод от поршня через кольца к цилиндрам нарушается, а во вторых — давления колец на стенки цилиндров нет или оно слабое, и газы прорываются между кольцами (уже с наружной стороны) и стенками цилиндров, и компрессия резко уменьшается.

Ещё один важный момент, это по какой поверхности трутся поршневые кольца. Многие водители не знают, что слово ЗЕРКАЛО цилиндра, нельзя понимать в буквальном смысле, так как поверхность стенок цилиндров не должна быть идеально гладкой, то есть зеркальной. И на цилиндрах наносится специальным инструментом (хоном) сетка из рисок, благодаря которой поверхность цилиндров имеет при увеличении довольно неприглядный вид.

Это наглядно можно увидеть на рисунке, изображённом вот в этой полезной статье, в которой кстати я написал каким должен быть правильный хон для нанесения этой самой сетки из рисок, и каким должен быть ремонт двигателя, позволяющий ощутимо превысить ресурс любого нового заводского двигателя.

Так для чего нужна эта сетка микроцарапин? Назначение её очень полезное, она позволяет хорошо удерживать моторное масло на стенках цилиндра. К тому же, при хорошем удержании масла, сама сетка изнашивается очень медленно (естественно и сами цилиндры), да и кольца тоже, и благодаря этому, ресурс двигателя ощутимо увеличивается.

Был проведён интересный эксперимент: если взять и после расточки цилиндров не проводить хонингование, то есть не наносить сетку из рисок, а наоборот тщательно отполировать поверхность цилиндров, доведя её буквально до зеркального состояния, то к радости многих, по началу компрессия достигнет 15 килограмм на см². Но всего после пробега десять тысяч км, это зеркало настолько изнашивалось, что компрессия упала в три раза (всего 5 кг).

Наоборот, если сделать всё по правилам и отхонинговать цилиндры после расточки (нанести сетку из рисок), то поначалу компрессия многих может не впечатлить и будет составлять примерно 10 кг на квадратный см. Зато после обкатки двигателя, компрессия увеличивается до 12 — 13 килограмм и уже в течении довольно продолжительного пробега будет оставаться такой же.

Выше мы рассмотрели так называемую микрогеометрию поршневой группы. Но кроме этого, ещё очень важна и установочная геометрия деталей цилиндропоршневой группы. То есть при сборке любого двигателя и установке деталей, очень важно обеспечить правильные зазоры между этими деталями (которые рекомендует завод изготовитель двигателя).

И как я уже говорил, если отсутствует правильный зазор между поршневым кольцом и его канавкой (кстати не только от нагара, а ещё от неправильной установки более толстого или наоборот тонкого кольца), то газы не смогут подпирать это кольцо изнутри, создавая давление и нормальную компрессию.

Повышенный зазор между кольцами и канавками, кроме недостаточной компрессии (см выше) будет способствовать постоянному ударению колец о кромки (и стенки) канавок и от этого стенки канавок будут быстро заминаться (расплющиваться), да и сами кольца тоже. В итоге, зазор между кольцами и стенками канавок ещё быстрее увеличивается, ухудшая ситуацию и возникает опасная вибрация поршневых колец, от которой кольца часто ломаются.

Установка поршневых колец.

Теперь наконец об правильной установке колец на поршень. Многие новички часто ломают поршневые кольца при их установке, а если на кольце появляется трещина, то многие даже не замечают её, а это опасно для двигателя. И многие считают, что одеть кольцо на поршень сможет любой, чего тут сложного — развёл кончики кольца, надел на поршень, подведя к канавке — отпустил. И если кольцо и не сломалось, то многие и не догадываются, что при разведении концов кольца, на нём можно создать опасные напряжения, которые никогда не бывают даже при работе мотора.

Напряжения на кольцо, когда оно разводится не с помощью специального приспособления, а при помощи пальцев, можно наглядно посмотреть на рисунке 1 . И эти напряжения, в месте расположенном напротив замка, аж в шестьдесят раз! могут превышать напряжения кольца, при работе двигателя.

На рисунке 2 показан способ надевания поршневых колец при помощи трёх пластинок из жести, который описан во многих (ещё советских) руководствах по ремонту двигателей. Этот способ конечно же лучше первого способа, при помощи пальцев, так как напряжения в опасном месте (напротив замка) уменьшаются примерно в 1,5 раза.

Приспособления для правильной установки поршневых колец.

Но самый правильный способ установки поршневых колец на поршень, это с помощью специального приспособления, а именно специальных клещей (см. рисунок 4).

При использовании этих клещей, кольцо почти не напрягается, так как клещи позволяют так развести поршневое кольцо, чтобы наиболее благоприятно распределить напряжения материала (см. рисунок 3 ниже ).

В опасном месте напряжения снижаются в два и более раза.

Эти клещи были придуманы уже достаточно давно, но в наших магазинах они начали появляться только совсем недавно, и стоят они примерно 30 — 40 $.

Если же в вашем регионе (или в глубинке) вы не найдёте такой инструмент, то советую для безопасного монтажа поршневых колец, сделать своими руками простые оправки (см. фото слева).

Но при ремонте разных двигателей, или при растачивании цилиндров под ремонтные размеры, придётся делать несколько оправок разных диаметров, но лучше конечно изготовить и пользоваться регулируемыми под разный диаметр оправками, такими как на рисунках 4 а и 4 б.

Приспособление на рисунке 4 а показана нерегулируемая оправка, которая предназначена только для одного диаметра.

А на рисунке 4 б показана регулируемая оправка, которая подойдёт для нескольких диаметров поршней. Эти оправки тоже отлично работают, но всё же я считаю, что клещи, показанные на рисунке 4, в этом плане намного удобнее и эффективнее.

Кстати, некоторые фирмы поставляют в магазины уже собранные комплекты, то есть поршни с надетыми на них кольцами. И если вы решите отремонтировать двигатель своими силами и не хотите тратить время на изготовление или покупку приспособлений, описанных в этой статье, то тогда вам следует поискать именно такие комплекты.

Приспособления для установки поршня с кольцами в цилиндр двигателя.

Не менее ответственная операция при сборке двигателя, (о ремонте японского мотора можно почитать здесь) это установка поршней, с надетыми на них кольцами в цилиндры мотора. При этой операции, часто страдают наиболее хрупкие маслосъёмные поршневые кольца, так как их конструкция довольно нежная (ажурная).

Чтобы легко и безопасно установить поршни с надетыми на них кольцами в цилиндры, советую воспользоваться специальной втулкой, показанной на рисунке 5. Её следует заказать токарю именно под размер вашего поршня.

Но можно воспользоваться куда более универсальным приспособлением, которое позволит работать с множеством поршней, начиная от самых малых мопедовских размеров — 50 мм, и вплоть до поршней диаметром в 150 мм. для двигателей больших кубатур. Короче, как говорится на все случаи жизни.

Приспособление показано на фото слева, и его сейчас уже можно найти в продаже. Оно представляет собой хомут, который позволит плавно и равномерно охватить кольца со всех сторон и утопить их в канавках поршня.

После того, как все кольца будут установлены в канавки поршня и их замки будут разведены под разными углами (как Мерседесовская трёхлучевая звезда), приспособление с зажатым поршнем (кольцами, пальцем и шатуном) приставляют к нужному цилиндру, и лёгкими ударами пластикового или резинового молотка по донышку поршня, вводят его в смазанный маслом цилиндр.

Вот вроде бы и все тонкости, которые я хотел описать в этой статье. Надеюсь она будет полезной, особенно для новичков, ведь многие мастера и «сами с усами» и в советах не нуждаются. И я надеюсь, что с помощью описанных здесь приспособлений для установки поршневых колец и поршней, сборка двигателя покажется не такой сложной и пройдёт быстро, легко, а самое главное без порчи новых деталей; успехов всем.

Установка поршней и колец дизеля 740 Камаз

На поршень устанавливают два компрессионных кольца и одно маслосъемное.

Компрессионные кольца предназначены для предотвращения прорыва газов в картер при их сжатии и расширении. Кроме того, они служат для передачи теплоты от поршня к цилиндру.

Маслосъемное кольцо служит для удаления излишка масла с рабочей поверхности цилиндра и предотвращения попадания его в камеру сгорания.

Отворачиваем четыре болта крепления головок, (рис. 1) и снимаем головки блока цилиндров.

Головкой на 13 откручиваем гайки масляного поддона, снимаем поддон двигателя и прокладку поддона. В случае «прикипания» картера, нужно постучать по нему через деревянную прокладку.

С помощью ключей на 13 и 17 снимаем масляный насос.

Отвернуть гайки шатунных болтов и снять крышки шатуна (рис. 4).

Так как крышка сидит плотно, сбить ее несильными ударами молотка. Вынуть из крышки вкладыш шатунного подшипника.

Проталкиваем поршень в цилиндр так, чтобы он вышел из цилиндра, и затем вынимаем его вместе с шатуном.

Вынимаем из шатуна вкладыш шатунного подшипника.

Вынимать поршень с шатуном из цилиндра нужно осторожно, чтобы не повредить зеркало цилиндра.

Проверить метки на шатуне и крышке шатуна. Если метки не видны — пометить шатун и крышку номером цилиндра.

Таким же образом вынимаем остальные поршни с шатунами.

С помощью плунжерного расширителя снимаем поршневые кольца.

Снимаем стопорные кольца с двух сторон поршня.

Нагреваем поршень в масляной ванне и вынимаем поршневой палец из шатуна, перед этим заметив положение шатуна относительно поршня.

Таким же образом снять остальные поршни с шатунов.

После разборки промыть все детали в бензине. Очистить поршни от нагара. Прочистить канавки под поршневые кольца старым поршневым кольцом или обломком кольца.

Для уменьшения надпоршневого зазора при сборке двигателя подбором варианта исполнения поршня обеспечивают выступление его над уплотнительным торцом гильзы на 0,5-0,7 мм. Индекс варианта поршня (10, 20, 30, 40) нанесен на его днище, а также на нерабочем торце выступа гильз.

Диаметр поршневого кольца в свободном состоянии больше, чем диаметр цилиндра, поэтому при установке оно плотно прижимается к его стенкам. В канавке поршня кольцо образует лабиринтное уплотнение с малым зазором.

Газы, попадая в этот лабиринт из надпоршневого пространства, снижают свое давление и скорость и прижимают кольцо к стенке цилиндра.

Разрез в кольце называют замком. В рабочем состоянии кольца всегда должен быть зазор в замке, чтобы оно при нагревании не заклинивалось.

Значение зазора при установке поршня в цилиндр находится в пределах 0,4-0,8 мм для компрессионных колец, 0,3-0,7 мм для маслосъемного.

Чтобы кольца свободно пружинили, их в канавках на поршне по высоте устанавливают также с небольшим зазором. Торцовый зазор у верхнего компрессионного кольца несколько больше, чем у нижнего.

Компрессионные кольца имеют трапециевидное сечение. Рабочая поверхность верхнего компрессионного кольца покрыта хромом, имеет зеркальную поверхность, нижнего — молибденом, она матовая.

Во время движения поршня кольца прижимаются то к верхним, то к нижним плоскостям канавок и создают этим необходимое уплотнение, препятствующее прорыву газов в картер через канавки.

При этом компрессионные кольца могут перекачивать в камеру сгорания масло, снимаемое ими со стенок цилиндра: когда поршень движется вниз, масло собирается в зазоре между кольцом и нижней плоскостью канавки, а когда перемещается вверх, масло выдавливается в зазор между кольцом и верхней плоскостью канавки.

Разрежение в цилиндре при такте впуска также способствует этому.

С увеличением торцового зазора в сопряжении кольцо — канавка поршня из-за насосного действия колец возрастает количество перекачиваемого масла в камеру сгорания, в результате резко повышается его расход. Поэтому необходимо проверять торцовый зазор после установки колец на поршень.

Маслосъемное кольцо сборное; оно состоит из чугунного кольца коробчатого сечения с хромированной рабочей поверхностью и витого пружинного расширителя. Хромирование колец повышает их износостойкость.

Нижняя канавка в поршне под маслосъемное кольцо имеет отверстия по всей окружности для отвода масла, снимаемого кольцом с поверхности цилиндра.

Поршень с шатуном соединен пустотелым пальцем плавающего типа, осевое перемещение которого в поршне ограничивается двумя пружинными стопорными кольцами.

Шатуны стальные, двутаврового сечения. Нижняя головка шатуна разъемная.

Для точной посадки вкладышей нижнюю головку шатуна окончательно обрабатывают в сборе с крышкой, вследствие чего крышки шатунов не взаимозаменяемы.

На крышке и шатуне нанесены метки спаренности в виде трехзначных порядковых номеров. Кроме того, на крышке шатуна выбит порядковый номер цилиндра.

Подшипниками скольжения в верхней головке шатуна служат биметаллические неразъемные втулки с рабочим бронзовым слоем; в нижней головке шатуна — съемные взаимозаменяемые вкладыши.

Крышка нижней головки шатуна крепится гайками на двух болтах, запрессованных в боковые выступы нижней головки шатунах

Специальное стопорение шатунных болтов и гаек от самоотворачивания не предусмотрено.

Это объясняется тем, что шатунные болты автоматически предохраняются от самоотворачивания за счет трения в резьбе при условии строгого выполнения требований к затяжке гаек шатунных болтов.

Шатунные болты могут разорваться из-за недостаточной или чрезмерной затяжки. Болты нужно затягивать до удлинения на 0,25 — 0,27мм.

Установка колец, поршней и гильз в дизель 740 Камаз

Установка гильз цилиндров в блок

Перед установкой гильз в блок на фаски наносится смазка ЦИАТИМ. Гильзы цилиндров вставляются усилием руки осторожно, не допуская срезания выступающих из канавок уплотнительных колец.

Поршень с пальцем и шатуном собирается после нагрева поршня до температуры 80÷100˚ C.

Отверстия в шатуне под пальцем и сам палец предварительно смазываются дизельным маслом. Палец устанавливается усилием большого пальца руки. Не допускается запрессовка пальца с помощью инструмента.

Выточки на поршне и пазы под усы вкладышей на шатуне должны располагаться в одну сторону (рис. 16). Поршневые пальцы фиксируются стопорными кольцами.

Подбор поршня производится по расстоянию от образующей шатунной шейки коленчатого вала в верхнем ее положении до упорного бурта гильзы таким образом, чтобы выход днища поршня над упорным буртом гильзы цилиндров находился в пределах 0,6÷0,7 мм, рисунок 17.

Метод измерений расстояния от образующей шатунной шейки коленвала в верхнем ее положении до уплотнительного бурта гильзы цилиндров показан на рисунке 18. Данные для подбора поршня по гильзе в таблице 1.

После подбора поршней на заводе индексы вариантов поршня 10, 20, 30, 40 наносятся на днище поршня и на нерабочем выступе торца гильзы.

При сборке нужно подбирать поршни и цилиндры с одинаковым индексом.

При установке поршня в гильзу выточки под клапаны на поршне должны быть установлены ближе к оси коленчатого вала.

Суммарный зазор между торцами нижних головок шатунов и шейками коленвала (осевой люфт) должен быть не менее о,15 мм.

Поршневые кольца перед установкой на поршень должны иметь тепловые зазоры. Зазор поршневых колец замеряется в калибре диаметром 120^{+0,03 мм}.

Размеры зазоров указаны в таблице.

Устанавливаем поршневые кольца с помощью плунжерного расширителя (если есть).

Маслосъемное кольцо вставляется в канавку поршня и кольцо надевается так, чтобы стык расширителя находился под углом 180˚ к замку кольца.

После этого устанавливаем компрессионные кольца. Сначала вставляем кольцо, покрытое молибденом, после кольцо, покрытое хромом. Замки смежных колец разводятся в разные стороны.

Как правильно выбрать поршневые кольца и зазоры между ними

Почему выбор поршневых колец и концевых зазоров так важны для правильной обкатки, мощности и долговечности

Почему выбор поршневых колец и зазоры так важны для срока службы и мощности двигателя ? Более того, что делает первый запуск двигателя настолько важным для правильной обкатки и долговечности? Эти первые несколько минут работы двигателя создают основу для мощности, эффективности и срока службы двигателя. В идеальном мире все сборки двигателей должны включать динамометрический стенд для правильной обкатки двигателя.Однако, если вы похожи на большинство из нас, вы вряд ли можете позволить себе сборку движка, не говоря уже о дополнительных расходах на дино-сессию. На динамометрическом стенде изготовителю двигателя приходится нагружать двигатель и сильно опираться на дроссельную заслонку, чтобы посадить поршневые кольца и подшипники, что сложнее сделать на открытой дороге.

Однако обкатка двигателя опережает нашу историю. Выбор поршня и кольца — это то, с чего он начинается. Прежде чем мы перейдем к типам поршневых колец, нам нужно поговорить о том, что делают поршневые кольца. Хотя работа поршневых колец очевидна — уплотнение цилиндра и контроль уровня масла, — другой не менее важной функцией является перенос тепла от поршня к стенке цилиндра посредством прямого контакта.Масло также уносит разрушительный жар. Поскольку поршневые кольца стали тоньше для уменьшения трения, повышения эффективности и увеличения мощности, передача тепла от поршня к стенке цилиндра стала более критичной и явно более сложной для поршней.

См. Все 23 фотографии Перед проверкой зазора поршневого кольца проверьте совместимость поршневого кольца с поршнем. Подходят ли кольца к канавкам? Для подтверждения проверьте зазоры со стороны кольца.

Если вы планируете высокопроизводительное вождение, выбор поршневого кольца так же важен, как и выбор поршня.Выбор зависит от того, как будет использоваться ваш двигатель. Существует три основных типа поршней: литые, заэвтектические и кованые. Литые поршни, как правило, относятся к старой школе и были оригинальным оборудованием большинства легковых и грузовых автомобилей в свое время. Заэвтектические поршни отлиты из высококремниевого литья, выбранного из-за их твердости и стоимости. Они не стоят намного дороже, чем литые, и более прочные. Кованые поршни очень прочные и могут выдерживать множество злоупотреблений. Это единственный выбор для высокопроизводительных приложений. Обратной стороной кованых поршней является скорость расширения.Они требуют большего зазора между поршнем и стенкой цилиндра, так как в них используются высокие темпы расширения. В результате они шумят при холодном запуске с очень предсказуемым дребезжанием, которое сменяется тихим по мере прогрева двигателя.

Ширина кольца — это первое, что нужно учитывать при выборе кольца, который зависит от того, как вы собираетесь использовать свой двигатель. Если вы собираетесь участвовать в гонках или хотите сэкономить топливо, вам нужны более тонкие поршневые кольца, которые создают меньшее трение и потребляют меньше энергии. Поршневые кольца более обычных размеров (шире) подходят для круизеров выходного дня и ежедневных поездок, поскольку они лучше изнашиваются и несут большие нагрузки.Вы получите от них больше жизни.

См. Все 23 фотографии Боковые зазоры канавки поршневого кольца в среднем должны составлять от 0,001 до 0,004 дюйма. Уточните у производителя поршня рекомендуемые зазоры.

Раньше стандартные пакеты колец представляли собой верхнее компрессионное кольцо 5/64 дюйма и вторичные кольца, за которыми следовали маслосъемные кольца 3/16 дюйма. Эти размеры относятся к толщине кольца. Толщина 5/64 дюйма (0,078 дюйма) требовала значительного давления на стенку цилиндра для надлежащего уплотнения.Производители поршневых колец называют это радиальным натяжением. Обратной стороной этого является трение. Наибольшее трение в любом пакете поршневых колец создается масляными кольцами. Однако совокупное трение всех трех колец является значительным. Это лишает двигатель мощности и эффективности.

Автомобильные инженеры в конечном итоге поняли, что более тонкий пакет поршневых колец снизит внутреннее трение и повысит эффективность. Заводские двигатели поставлялись с пакетом поршневых колец 1,5 мм / 1,5 / 3,0 мм, начиная с 1980-х годов для снижения трения.По мере того, как поршневые кольца становятся тоньше, величина радиального натяжения, необходимого для прилегания их к стенке цилиндра, значительно уменьшается. Это происходит потому, что по мере уменьшения общей площади поверхности кольца, соприкасающегося со стенкой цилиндра, можно уменьшить радиальное натяжение, создавая такую же нагрузку на кольцо.

Посмотреть все 23 фотографииПоршневые кольца, установленные в поршне, расширяются за пределы посадочных площадок кольца. Когда они сжимаются стенкой цилиндра, они должны упираться в стенку цилиндра.Концевой зазор предназначен для того, чтобы оставить место для расширения при повышении температуры. Слишком маленькие концевые зазоры могут вызвать заедание кольца и отказ двигателя.

За счет уменьшения радиального натяжения на стенке цилиндра с помощью тонкого поршневого кольца мы также уменьшаем трение, возникающее при скольжении кольца о стенку цилиндра. Мы повышаем мощность за счет уменьшения внутреннего трения в нескольких цилиндрах. Также можно с уверенностью сказать, что более тонкие поршневые кольца лучше уплотняются, что означает уменьшение прорыва колец (потери мощности). Это означает, что над поршнями улавливается большее давление в цилиндре (тепловая энергия), что награждает нас большей мощностью.Постепенно индустрия послепродажного обслуживания предлагала нам более широкий выбор комбинаций поршней и колец.

Поршневые кольца Total Seal от Summit Racing Equipment предлагают расширенную линейку тонких пакетов колец с низким коэффициентом трения для прогрессивных производителей двигателей, с поршневыми кольцами серии Ultra-Thin Advanced Profile с верхним диаметром 0,9 мм и вторыми кольцами с масляным кольцом 2 мм. Согласно Summit Racing, замена типичного корпуса с тонкими кольцами 1/16/1/16/3/16 дюйма на Total Seal Ultra-Thin 0.Комбинация 9 / 0,9 / 2 мм снижает внутреннее трение на 90%. Именно эта передовая кольцевая технология обеспечивает производительность и эффективность.

Усовершенствованная технология поршневых колец стоит недешево. Комплект колец Total Seal Classic 1/16 дюйма от Summit для диаметра 4,030 дюйма стоит немногим более 100 долларов. Вторичные кольца Total Seal Gapless стоят чуть менее 400 долларов за комплект. Прокладки для колец стоят еще выше — почти 500 долларов.

Посмотреть все 23 фотографии Пакеты поршневых колец состоят из трех типов и трех видов работ.Слева направо расположены верхнее компрессионное кольцо, вторичное компрессионное кольцо и маслосъемные кольца. Верхнее компрессионное кольцо удерживает горячие расширяющиеся газы над поршнем. Вторичное компрессионное кольцо служит опорой для верхнего кольца, а также обеспечивает определенный контроль масла, поднимая масло вверх по стенке цилиндра. Маслосъемные кольца протирают стенку цилиндра при движении вниз.

Для приложений с высокими эксплуатационными характеристиками это больше касается выбора правильной конфигурации поршня и степени сжатия, а также выбора оптимизированного пакета колец.Это необходимо прежде всего начать с выбора правильного материала кольца. Ширину и тип кольца можно выбрать после выбора материала. Например, JE Pistons предлагает огромный выбор материалов для колец, который поначалу может показаться огромным. Во-первых, это углеродистая сталь , которая является гораздо более пластичным материалом, чем традиционный чугун, может выдерживать более высокие температуры, не теряя самообладания, и лучше выдерживает детонацию. Чугун по своей природе хрупкий и не такой прочный, как закаленная кованая сталь.Верхние кольца из закаленной стали работают настолько хорошо, что даже автопроизводители в наши дни используют их все больше в производственных двигателях для повышения долговечности. Сталь имеет больше смысла, если вы планируете наддув, закись азота или чрезмерное сжатие, потому что она переносит экстремальные условия лучше, чем железо.

Кольца с хромированным покрытием были когда-то популярны, но потеряли популярность и больше не используются производителями двигателей. Проблема многих колец с хромированным покрытием заключалась в том, что они были чрезвычайно твердыми и их трудно было сломать из-за своей твердости.Более того, они не очень хорошо справлялись с детонацией. Предлагается не использовать их.

См. Все 23 фотографии Здесь, над поршнем, вся мощность вырабатывается через лампу подачи топлива / воздуха. Работа компрессионных колец — удерживать эту тепловую энергию. Невозможно использовать всю тепловую энергию, произведенную при выключенном свете, потому что большая ее часть уходит через выхлопную систему и систему охлаждения.

Некоторые кольца из нитрида стали предлагаются с прочным плазменным молибденовым покрытием в дополнение к газовому нитриду для обеспечения долговечности. Нитрид стали Верхние кольца — хороший выбор для применения в рабочих условиях, однако они не всегда оптимальны, поскольку могут быть дорогими. JE Pistons предлагает множество вариантов колец, если у вас ограниченный бюджет. Закаленный ковкий чугун — хороший вариант для двигателей, работающих на улице, и шаг вперед по сравнению с традиционным чугуном с добавлением магния в серый чугун для улучшения пластичности, поскольку ковкий чугун более гибкий. С меньшей вероятностью сломается. Фактически, высокопрочный чугун примерно в два раза превышает предел прочности серого чугуна и изгибается, а не разрушается при воздействии высоких нагрузок.Это делает ковкий чугун отличным верхним кольцом, когда вы беспокоитесь о стоимости. JE Pistons сообщает, что кольца из ковкого чугуна предлагаются с лицевым покрытием из плазменного молибдена (молибдена), чтобы сделать их более совместимыми со стенками железных цилиндров.

JE Pistons добавляет свой пакет колец Premium Race серии — отличный пример верхнего кольца из высокопрочного чугуна, в котором используется более современная технология вкладки молибдена и плазмы, которая обеспечивает чрезвычайно твердую, пористую, износостойкую поверхность, удерживающую масло и улучшает смазку и в то же время снижает внутреннее трение.Плазма наносится путем распыления на кольцо порошка сплава, содержащего хром, молибден и никель вместе с другими элементами, в небольшой канал на поверхности кольца. При сильном нагреве металлический порошок превращается в расплавленную аэрозоль, обладающую адгезионными характеристиками, снижающими вероятность отслаивания и разрушения. Такой подход означает более быструю обкатку и лучшее уплотнение цилиндра.

Второе поршневое кольцо не справляется с сильным нагревом и давлением верхнего кольца. JE Pistons сообщает нам, что их комплект колец Plasma Moly является отличным выбором, поскольку верхнее кольцо из нитрида углеродистой стали со вторым элементом из высокопрочного чугуна.Менее дорогой версией этой комбинации является комплект колец Sportsman Series , который включает верхнее кольцо из ковкого чугуна с плазменным напылением в сочетании со вторым кольцом из серого чугуна, что является более доступным кольцом.

Масляные кольца в третьей канавке проще, в большинстве пакетов колец используется углеродистая сталь для двух уплотнительных колец. Расширитель в середине двух колец может отличаться, но главный вопрос, который вы хотите задать себе, — как будет использоваться двигатель? После того, как вы выбрали материал кольца, вы можете перейти на следующий уровень принятия решений с точки зрения дизайна верхнего и второго кольца, стилей поверхностей, радиальной толщины и, возможно, любых специальных обработок, таких как притирка и / или ультра или критический закончить шаги.Весь этот процесс направлен на оптимизацию кольцевого уплотнения и улавливание давления в цилиндре над поршнем, которое может быть преобразовано в мощность.

Посмотреть все 23 фотографии Концевой зазор поршневого кольца следует проверять со всеми поршневыми кольцами, в том числе и с предварительно установленными зазорами. Поскольку хонингование стенок цилиндров может быть разным, никогда не принимайте зазоры как должное. Концевые зазоры поршневых колец должны быть больше в высокопроизводительных приложениях из-за более высоких температур и давлений сгорания.

Если вы хотите сэкономить и не собираетесь участвовать в гонках, Summit Racing Equipment и Speedway Motors предлагают широкий выбор литых, заэвтектических и даже кованых поршней Speed Pro практически для всех двигателей, родившихся в Детройте.Сверхэвтектические поршни — хороший компромисс по сравнению с коваными и литыми, если вы просто собираетесь путешествовать. Технический персонал Summit может лучше всего посоветовать вам, что выбрать, а также правильный пакет колец для выбранного вами поршня.

Посмотреть все 23 фотографииВ отношении установки поршневых колец существует две точки зрения. Некоторые строители используют расширители, а другие накатывают их. Уловка в любом случае состоит в том, чтобы свести к минимуму деформацию кольца и быть осторожным с каждым кольцом во время установки. См. Все 23 фотографии Расширитель масляного кольца устанавливается первым, следуя инструкциям производителя кольца в буквальном смысле.Концы эспандера должны стыковаться и никогда не перекрываться. Масляные кольца наматывают осторожно, стараясь не задеть соприкасающиеся кольца. См. Все 23 фотографии Установка поршневых колец — дело личных предпочтений и техники. В то время как некоторые строители используют расширители колец и проявляют большую осторожность, другие катят их осторожно, стараясь не забить кольцо приземления. Главное помнить, чтобы свести к минимуму искажения, которые могут повредить кольцо там, где оно не будет сидеть должным образом. Смотрите все 23 фотографии Стенки этих цилиндров имеют красивую штриховку, которая будет полезна для посадки кольца.Однако они содержат пыль и мусор, смешанные с маслом, и их необходимо очистить, а затем покрыть моторным маслом. Просмотреть все 23 фотографии Просмотреть все 23 фотографии Верхнее и вторичное компрессионные кольца имеют особую форму, отражающую то, что они делают. Это вторичное компрессионное кольцо из ковкого чугуна с внутренними ступенями. См. Все 23 фотографии. Стандартные комплекты колец представляли собой верхнее компрессионное кольцо 5/64 дюйма и вторичные кольца (справа), за которыми следовали 3/16-дюймовые масляные кольца. В 1980-х годах появились гораздо более тонкие пакеты колец диаметром 1,5 мм (слева) для уменьшения трения и лучшего уплотнения.См. Все 23 фотографии Перед установкой расширитель масляного кольца проверяется на правильность установки. Сделайте это при проверке кольцевых зазоров. Мы видели неправильно упакованные поршневые кольца, и вы не захотите обнаружить это, когда двигатель будет собран. Концы расширителя должны соприкасаться друг с другом. См. Все 23 фотографии. Рекомендуемый зазор компрессионного кольца зависит от того, как будет использоваться двигатель. С диаметром отверстия 4000 дюймов и высокой производительностью на улице вам понадобится 0,018-дюймовый зазор с верхним кольцом.Это только рекомендуемый номер. Чем больше тепла мы бросаем на кольца, тем больше должен быть зазор. Обратитесь к производителю поршня и колец для уточнения деталей в зависимости от типа выбранного кольца и того, как будет использоваться ваш двигатель. См. Все 23 фотографии. Это шлифовальный станок для поршневых колец, в котором производитель двигателя может обрезать концы колец до нужного зазора. Концевые зазоры колец проверяются, затем тщательно шлифуются до нужного размера. См. Все 23 фотографии. Как только концевые зазоры колец обрезаются до нужного размера, производитель двигателя подшивает эти участки, чтобы предотвратить образование задиров на площадках колец и стенках цилиндров.Посмотреть все 23 фотографииКомпрессионным кольцам нужно пространство, чтобы двигаться и расширяться, поэтому существуют эти характеристики. Боковые зазоры должны быть в среднем от 0,001 до 0,002 дюйма, в зависимости от того, как вы собираетесь использовать двигатель. Боковые зазоры могут достигать 0,004 дюйма в экстремальных условиях. За кольцом также должно быть место в канавке. См. Все 23 фотографии На этом рисунке показан пример установки поршневых колец, а также правильное расположение концевых зазоров колец.Концевые зазоры колец и боковые зазоры различаются от производителя к производителю и от типа кольца к типу кольца. См. Все 23 фотографии Перед установкой поршневых колец промойте их смазкой для двигателя или моторным маслом, не содержащим моющих присадок, массой 30 единиц. Вы хотите, чтобы эти парни были скользкими для хорошей посадки на ринге. Посмотреть все 23 фото Посмотреть все 23 фото Кольца Je Pistons, которые можно приобрести в Summit Racing Equipment, предлагают вам различные варианты колец в зависимости от того, как вы собираетесь управлять своим двигателем. Посмотреть все 23 фото

Что нужно знать о поршневых кольцах перед сборкой следующего двигателя

Если вас спросят, что вам нужно для поршневых колец в сборке вашего двигателя, вы бы знали, что ответить? Поршневые кольца — самая важная функция в вашем двигателе.Мы получим аргументы по этому поводу, потому что в вашем двигателе действительно нет неважных деталей. Однако то, что делает поршневые кольца настолько важными, — это то, что они делают.

Скромное, трудолюбивое поршневое кольцо появилось в 1854 году, когда человек по имени Джон Рэмсботтом продемонстрировал снижение трения поршневых колец наряду с преимуществами уплотнения и охлаждения. Поршневые кольца повышенного КПД. В те дни речь шла больше о паровых двигателях, а не о внутреннем сгорании.

Поршневые кольца обеспечивают уплотнение цилиндра и камеры сгорания, которое удерживает тепловую энергию там, где она принадлежит, над поршнем.Любая тепловая энергия, выходящая за поршневые кольца, теряется — и точка. Тепловая энергия, содержащаяся над поршнем, переходит на работу, создавая мощность на коленчатом валу. Поршневые кольца также переносят разрушительное тепло в водяную рубашку через стенку цилиндра, чтобы контролировать нагрев и предотвращать расплавление поршня.

Больше всего люди хотят от поршневых колец уплотнения цилиндра с низким натяжением для достижения меньшего трения и повышения эффективности. Сложно получить и то, и другое. Мы живем в эпоху тонких компрессионных колец низкого напряжения — иногда даже до нуля.023 дюйма или 0,6 мм. Это работает, если у вас идеально отточенные стенки цилиндра. Если вы этого не сделаете, кольца будут деформироваться, и вы не получите оптимального уплотнения цилиндра.

Правильный выбор кольца означает понимание функции кольца, материала, конструкции поршня и динамики отверстия. Для правильной работы поршни, кольца и отверстия цилиндров должны иметь идеальный брак. Правильная обкатка двигателя имеет решающее значение для долговечности и надежной работы кольца. Тип поршневого кольца, который вы выбираете, зависит от того, как вы собираетесь использовать свой двигатель.Двигатели с умеренными уличными характеристиками требуют более «ванильного» кольцевого пакета, чем двигатели с наддувом, турбонаддувом или закись азота. Гоночные двигатели требуют гораздо более жестких колец по сравнению с двигателями с наддувом, турбонаддувом или закись азота.

Выбор кольца зависит от того, сколько тепла и силы вы собираетесь на них воздействовать. Если ваш двигатель — это костяк, поставленный с завода, вы, вероятно, не захотите это слышать. Коробчатый двигатель комплектуется поршневыми кольцами из высокопрочного чугуна и чугуна.Это означает, что вашим кольцам не понравится нагнетатель или этот случайный взрыв закиси азота, потому что стандартные ковкие и чугунные кольца не всегда могут выдерживать тепло и давление, связанные с принудительной индукцией или сжатием.

Если вы выбираете закись азота или принудительную индукцию, вам понадобится верхнее компрессионное кольцо, способное выдерживать тепло и давление, связанные с этими элементами. Согласно Эду Лоу из Total Seal, для этого требуются высококачественные материалы. Эд предлагает верхнее кольцо из нержавеющей стали AP с PVD (физическим осаждением из паровой фазы) для принудительной индукции и применения закиси азота.

Комплекты поршневых колец Total Seal с высокими эксплуатационными характеристиками включают верхнее кольцо из стали AP Steel с нанесенным PVD антифрикционным покрытием из нитрида хрома C-33 для большей эффективности. Покрытие C-33 легко наносится на стенки цилиндра, в то время как верхнее стальное кольцо способно выдерживать экстремальные давления. Вторичные кольца Napier и трехкомпонентные регулировочные кольца из нержавеющей стали входят в стандартную комплектацию набора колец из нержавеющей стали AP.

Как правило, поршни и кольца обычно продаются в наборах, если вы не используете повторно старые поршни или не выбираете тип кольца, отличный от того, который предоставляет производитель.Такие производители, как Federal-Mogul Speed Pro от Summit Racing Equipment, продают поршни и кольца в виде комплектов для вашего удобства. Это делает выбор поршня и кольца легкой задачей для среднего энтузиаста. Просто посмотрите, что предлагает производитель для того типа вождения, который вы собираетесь делать, и оттуда уточнить свое решение.

Важно учитывать, насколько хорошо уплотнение поршневых колец соответствует точку блока цилиндров. В вашем механическом цехе должен быть датчик PAT для точного измерения шероховатости поверхности окончательного хонингования.Total Seal сообщает, что типичные значения (измеренные в микродюймах) для приложений с общей производительностью должны быть около RPK 8-12, RK 20-30 и RVK 30-50. Способен ли ваш местный механический цех на такой уровень работы? Не все из них. Если механический цех сможет закончить складские машины Ford или GM последних моделей с их тонкими кольцами, чтобы сохранить исходные нормы выбросов и заводские допуски, ответ, скорее всего, будет утвердительным. Подтвердите это, когда уроните блок и поршни. CHP

Посмотреть все 28 фото Когда дело доходит до выбора кольца, вы также должны учитывать выбор поршня при планировании.В идеале вы будете использовать подходящие поршни и кольца из одного и того же источника. Например, Total Seal занимается исключительно производством поршневых колец. Как только они поймут, что у вас есть для поршней, они могут настроить вас с правильным комплектом колец, который включает в себя индивидуальные наборы колец. См. Все 28 фото Это типичный коробчатый комплект колец для уличного двигателя, слева направо: ковкий чугун. , чугун и гибкий нелегированный чугун для маслосъемных колец. В качестве верхнего компрессионного кольца используется высокопрочный чугун, поскольку он более гибкий и более устойчивый к нагреванию.Чугун используется для вторичного компрессионного кольца, которое также контролирует масляную пленку и не так сильно нагревается, как верхнее кольцо. Пакет маслосъемных колец состоит из расширителя и двух направляющих, которые предназначены для вытирания масла со стенок цилиндра. См. Все 28 фото. Верхнее компрессионное кольцо обычно изготавливается из ковкого чугуна с молибденовой поверхностью. Молибден лучше переносит тепло в большинстве случаев, но он достаточно пористый, чтобы удерживать масло для улучшения смазки. Поскольку верхнее кольцо облицовано цилиндром, оно вращается под действием поршня, чтобы поддерживать плотный контакт со стенкой цилиндра, но с меньшим трением.Посмотреть все 28 фотоВторичное компрессионное кольцо с обратным скосом, конической поверхностью и простым чугунным вторым кольцом долгое время использовалось для этого места. На самом деле нагрев второй канавки не является проблемой, а это означает, что необходимость в экзотических материалах или покрытиях была небольшой. Сегодня большинство вторичных колец по-прежнему изготавливают из чугуна или даже из высокопрочного чугуна в некоторых областях применения. Это кольцо обеспечивает контроль масла примерно на 85-90 процентов и контроль сжатия только на 5-10 процентов, поэтому для лучшего управления маслом существует определенная тенденция к использованию кольца Напьера, особенно в двигателях LS.Посмотреть все 28 фото Комплект нижних колец, состоящий из расширителя и двух направляющих, предназначен исключительно для контроля масла. На натяжение масляного кольца приходится около 40 процентов общего трения двигателя, при этом только на масляные кольца приходится 50 процентов трения пакета колец. Ключом к снижению натяжения кольца является радиальная глубина кольца в кольцевой канавке. Если вы сохраните традиционный стандарт SAE на глубину 0,190 дюйма, вам все равно потребуются маслосъемные кольца с более высоким натяжением. Однако, уменьшив радиальную глубину примерно до 0,140-0.150 дюймов с соответствующей обработанной канавкой для кольца, натяжение может быть уменьшено, поскольку маслосъемный кольцевой узел в целом более гибкий и соответствует диаметру отверстия. См. Все 28 фото. Не знаете, какое поршневое кольцо куда идет? Эд Лоу из Total Seal говорит, что все дело в форме и звуке. Верхние кольца из ковкого чугуна имеют цилиндрическую поверхность и не имеют углублений. При осторожном падении на твердую поверхность кольцо из ковкого чугуна издает «звенящий» звук. См. Все 28 фото. Вторичное компрессионное кольцо имеет коническую поверхность и изготовлено из чугуна.При осторожном падении на твердую поверхность чугунное кольцо издает глухой стук вместо звенящего звука. См. Все 28 фото. Другим средством идентификации вторичного компрессионного кольца является ямочка или лазерная метка, которая всегда обращена вверх, согласно Эд Лоу: см. Все 28 фотографий Ковкое железо (слева) и чугун (справа). Идентификация во флексе. Кольца из ковкого чугуна гибкие и могут выдерживать очень высокие температуры. Кольца из чугуна, напротив, хрупкие, и они ломаются, если вы попытаетесь их согнуть.См. Все 28 фото. Для более экстремальных условий эксплуатации с наддувом, турбонаддувом или закись азота получите более жесткий пакет колец. Наверху вверху (слева) обычно находится нержавеющая сталь AP с PVD-покрытием. По словам Скотта Габриэльсона из Speed Pro, вторичное кольцо (оба справа) контролирует масло примерно на 85-90 процентов и обеспечивает сжатие всего на 5-10 процентов. Скотт добавляет, что если вы подрезаете нижнюю часть кольца, это открывает большую часть концевого зазора обратно в кольцевую канавку, которая открывает проходное сечение, обеспечивая резервуар для масла, возвращаемого обратно в поддон.Просмотреть все 28 фото Чтобы лучше управлять маслом, существует определенная тенденция к использованию второго кольца Napier (с крючком или в форме когтя), как показано здесь. Фактически, большинство двигателей GM LS поставляется с завода с кольцами Napier. Кольцо Napier создает резервуар, через который проходит очищенное масло. См. Все 28 фотографий. Крупным планом — кольцо AP из нержавеющей стали с его сверхтвердой и прочной поверхностью, предназначенной для экстремальных условий эксплуатации. См. Все 28 фотографий Центробежно отлитые компрессионные кольца TNT компании Total Seal подвергаются термообработке для обеспечения наиболее однородной зернистой структуры любого кольца из мартенситного ковкого чугуна.Они спроектированы для экстремальных условий эксплуатации, таких как закись азота, турбонаддув, наддув и высокое давление в цилиндрах. См. Все 28 фото. Вот более подробный взгляд на компрессионное кольцо TNT от Total Seal. См. Все 28 фотографий. Компрессионное кольцо Total Seal с алмазной отделкой обеспечивает осевые допуски до +/- 0,000050 дюйма; улучшенное уплотнение между поршнем и поршневым кольцом; дополнительные покрытия PVD, разработанные для соответствия материалу цилиндра и минимизации потерь на трение; нестандартная осевая толщина до 0,6 мм; и доступны в беззазорном, стандартном или напье-стиле.Посмотреть все 28 фото Беззазорное верхнее компрессионное кольцо Total Seal является отраслевым эталоном, потому что оно отлично работает. Оно просто обеспечивает лучшее уплотнение, чем обычное поршневое кольцо, благодаря своей двухкомпонентной конструкции. В результате он обеспечивает повышенную мощность и крутящий момент, более длительный срок службы двигателя, улучшенную стабильность, более длительный срок службы колец, улучшенный контроль масла, снижение внутреннего трения, более высокий сигнал разрежения на впуске, более широкую кривую крутящего момента и увеличенный вакуум в коллекторе. См. Все 28 фотографий Total Seal Кольцо без зазоров состоит из двух частей, в которых два стопорных кольца работают вместе для достижения идеального прилегания к стенке цилиндра.Посмотреть все 28 фотографий. Пока производители двигателей строили двигатели, велись споры о том, как правильно устанавливать поршневые кольца. JGM Performance Engineering предпочитает использовать расширитель колец для аккуратной установки колец. Они говорят нам, что расширитель вызывает меньшую деформацию кольца. См. Все 28 фотографий Расширитель масляного кольца проходит между двумя направляющими, которые вытирают масло по стенке цилиндра. См. Все 28 фотографий После установки расширителя направляющие маслосъемного кольца наматываются на поршень и в паз, как показано.См. Все 28 фотографий Другой подход к установке компрессионных колец продемонстрировал здесь Марк Джеффри из компании Trans Am Racing в Лос-Анджелесе, где компрессионные кольца аккуратно вкатываются в канавку кольца. Джеффри уверяет нас, что он не вызывает искажения колец. Смотрите все 28 фото. Нам нравятся эти компрессоры с поршневыми кольцами нестандартного размера, которые доступны в Summit Racing, в самых разных размерах. Если вы производитель двигателей в домашнем гараже, мы предлагаем приобрести компрессор с регулируемым кольцом. Если вы строите много двигателей, кольцевой компрессор нестандартного размера — отличное вложение.Посмотреть все 28 фотографий Отделка стенок цилиндров должна была соответствовать технологической кривой, как и конструкция поршней и колец на протяжении многих лет. Готовое отверстие цилиндра должно быть круглым, прямым и не иметь конуса. Кольца используются для износа, чтобы компенсировать любые незначительные неровности отверстия. Современные высокотехнологичные поршневые кольца настолько прочные, что они не изнашиваются, как старые. Сегодняшние блоки двигателя также более твердые, поэтому финальная отделка должна быть точной. Ваш машинист также должен использовать динамометрическую пластину для хонингования. Без исключений.См. Все 28 фотографий Хотя производители изготавливают кольца с зазорами, настоятельно рекомендуется проверять концевые зазоры колец и при необходимости регулировать зазор. См. Все 28 фотографий Поршни, кольца и канавки должны получать большие дозы моторного масла веса SAE 30 или сборочной смазки во время установки. . Пропитайте канавки маслом и смажьте стенки цилиндра соответствующим образом. См. Все 28 фото. Размер отверстия цилиндра следует проверять с помощью измерителя внутреннего диаметра. Любые другие средства обещают неточное чтение. Циферблатный манометр обещает вам точное считывание.Посмотреть все 28 фотографий В конце концов, выбор и установка поршня и кольца — это все, что касается уплотнения цилиндра и контроля уровня масла. Речь также идет о правильной отделке стенок цилиндра для дальнейшего улучшения герметичности и контроля масла.

Как установить поршневые кольца мотоциклов и квадроциклов

Обладая многолетним опытом работы с поршнями, компания JE знает, что работа колец так же важна, как и качество поршней. Следуйте нашему полному пошаговому руководству по установке колец на мотоцикл или поршень (-ы) квадроцикла.

Правильная установка поршневых колец является важным аспектом восстановления любого четырехтактного двигателя. Многие считают эту задачу простой. Однако есть важные аспекты установки кольца, которые нельзя упускать из виду. Неправильная установка поршневых колец может привести к ограниченному сроку службы двигателя, снижению мощности и высокому расходу масла. В этой статье мы шаг за шагом рассмотрим процесс установки кольца, чтобы в следующий раз, когда вы перестраиваете свой движок, вы точно знали, что делать и на что обращать внимание.

Для начала, никогда не пытайтесь установить кольцо без соответствующей документации, доступной для справки. В JE Pistons подробные инструкции включены в большинство новых комплектов поршней. Это гарантирует, что производитель двигателя будет располагать необходимой информацией для успешного выполнения работы. Заводское руководство по обслуживанию машины также должно быть под рукой на протяжении всей сборки, чтобы можно было ссылаться на такие вещи, как характеристики крутящего момента, пределы обслуживания и процедуры.

Важно прочитать и понять все инструкции по сборке и установке, прилагаемые к вашим поршням.
Эти инструкции предназначены только для ознакомительных целей и не действительны для всех поршней JE.

Обзор процесса

Прежде чем углубляться в детали установки, краткое описание процесса поможет понять, что будет дальше. Ниже представлен план основных шагов, которые вам предстоит пройти.

Измерить торцевой зазор колец
Очистить все кольца
Отметить поршень там, где концевые зазоры должны совпадать
Установить масляные кольца
Установить 2-е компрессионное кольцо
Установить первичное компрессионное кольцо
Проверить зазор в канавке

Не уверен какой комплект поршневых колец нужно заказать? Ознакомьтесь с нашим руководством здесь.

Помимо понимания шагов, которые вы будете выполнять, расположение всех необходимых компонентов помогает оставаться организованным и подготовленным.

Время для нового поршневого комплекта? Найдите здесь!

Пошаговый процесс

Измерение зазора на концах колец

Перед установкой колец на поршень необходимо обязательно проверить зазоры на концах колец и сверить их со спецификациями, предоставленными в инструкциях по установке или заводское руководство по эксплуатации, в зависимости от того, что применимо.Если используется более одного компрессионного кольца, подтвердите любые конструктивные различия между ними, обратившись к инструкциям по установке. Фаски на внутренней стороне кольца или различные маркировки на концах кольца являются общими идентификаторами, используемыми для обозначения различий в кольцах. Требуется пояснение по всей маркировке, используемой на кольцах и поршнях JE? Кликните сюда.

Чтобы проверить торцевой зазор кольца, просто установите соответствующее кольцо в отверстие цилиндра и расположите его рядом с верхом отверстия.Используйте конец штангенциркуля, чтобы убедиться, что кольцо перпендикулярно отверстию. Затем используйте щуп для измерения торцевого зазора кольца. Осторожно вставьте щупы различной толщины между концами колец, пока щуп не начнет тянуться между концами колец. Запишите толщину калибра и сравните ее с указанными характеристиками торцевого зазора. Этот процесс можно повторить для любых дополнительных компрессионных колец.

Большинство мотоциклетных колец JE имеют предварительно зазоры, но всегда рекомендуется проверять концевой зазор всех компрессионных колец перед установкой на поршень.

В JE Pistons зазоры на концах колец устанавливаются на заводе в соответствии со спецификациями при установке в исправные цилиндры, используемые в обычных условиях. Торцевой зазор первого компрессионного кольца всегда должен быть меньше, чем зазор второго компрессионного кольца. Если характеристики торцевого зазора выходят за пределы допустимого диапазона, сначала дважды проверьте свои измерения и убедитесь, что отверстие цилиндра имеет правильный диаметр. Предполагая, что проблем с размерами или отверстием цилиндра не обнаружено, а измеренный торцевой зазор слишком мал, кольца можно аккуратно подпилить.Для этого воспользуйтесь небольшим напильником и подпилите один конец кольца. Обязательно сохраняйте параллельность другому концу кольца при удалении материала. Удалите небольшое количество материала и периодически проверяйте концевой зазор, чтобы не удалить слишком много материала.

Если необходимо отрегулировать концевой зазор кольца, равномерно подпилите один конец кольца только небольшими приращениями и продолжайте проверять, пока он не достигнет желаемых характеристик.

Очистить

Все поршневые кольца необходимо очистить перед установкой на поршень.Перед чисткой убедитесь, что на концах колец нет заусенцев. Любые заусенцы можно аккуратно удалить, аккуратно сломав край небольшим напильником. Затем используйте предпочтительный очиститель деталей, чтобы протереть кольца и поршень.

Убедитесь, что ваши кольца чистые и на них нет мусора или заусенцев.

Отметьте поршень

Ознакомьтесь с инструкциями, прилагаемыми к вашему поршневому комплекту, и отметьте указанные положения кольцевых зазоров на концах. С помощью маркера отметьте край днища поршня с предполагаемыми конечными положениями кольца для масляного регулятора и компрессионного кольца.Это поможет избежать ошибок ориентации при установке кольца.

Следуйте инструкциям по ориентации торцевого зазора кольца для вашего конкретного поршня (ов) и отметьте поршень, чтобы знать, где должен заканчиваться каждый торцевой зазор.

Установка маслосъемного кольца

Современные маслосъемные кольца обычно имеют трехкомпонентную конструкцию и состоят из двух боковых направляющих и расширительного кольца. Установка маслосъемных колец из трех частей может оказаться сложной задачей, если не понятны конструкция кольца и методология.Кольцо-расширитель представляет собой кольцо в форме вафли со ступенчатым краем вверху и внизу кольца. Боковые направляющие — это два маленьких тонких кольца, дополняющих расширитель. При правильной установке боковые направляющие сидят сверху и снизу расширительного кольца напротив его ступенчатых краев. По этой причине сначала необходимо установить расширительное кольцо.

Еще одна особенность кольца-расширителя, на которую стоит обратить внимание, — это его концы. Из-за формы гармошки расширителя концы кольца могут перекрываться в кольцевой канавке.Для правильной установки обязательно, чтобы концы расширителя стыковались и не перекрывались.

Концы расширительного кольца должны соприкасаться, но не перекрываться.

Для установки расширительного кольца слегка смажьте его моторным маслом. Кольцо расширителя ненаправленное, поэтому его можно устанавливать в любом положении. Осторожно вставьте кольцо через канавку компрессионного кольца в канавку масляного кольца. При необходимости отрегулируйте расширительное кольцо, чтобы концы кольца были правильно расположены.Убедитесь, что концы кольца встык вместе и не перекрывают друг друга.

Начните с установки расширительного кольца после легкого покрытия маслом.

Боковые направляющие также ненаправленные. Слегка смажьте боковые направляющие, затем установите их на поршень. Убедитесь, что боковые направляющие правильно прилегают к ступенчатому краю расширительного кольца и что их концевые зазоры расположены правильно. После установки боковых направляющих дважды проверьте положение торцевых зазоров всех трех колец, составляющих узел маслосъемного кольца.Убедитесь, что концы расширительного кольца не перекрывают друг друга, и убедитесь, что узел свободно перемещается в канавке масляного кольца.

Смажьте и установите маслосъемные шины под и над расширителем. Убедитесь, что они прилегают равномерно, а концевые зазоры выровнены с соответствующими отметками.

Установка компрессионного кольца

Если в поршне используются два компрессионных кольца, второе компрессионное кольцо должно быть установлено первым. Обратитесь к инструкциям по установке, чтобы определить правильную ориентацию кольца перед установкой.Обычно точки или буквы отмечаются рядом с концом кольца, который обозначает верхнюю часть кольца. Элементы внутренней кромки, такие как фаски, также могут использоваться для идентификации кольца и его правильной ориентации. Слегка смажьте кольцо маслом, а затем аккуратно проденьте им поршень в соответствующую канавку. Отрегулируйте положение торцевого зазора кольца так, чтобы оно совпадало с нанесенной вами меткой на головке поршня. Повторите этот процесс для всех оставшихся компрессионных колец.

Установите компрессионное кольцо (кольца) аналогичным образом, слегка нанеся масло и осторожно обрабатывая кольцо вокруг днища поршня.Будьте осторожны, не перекручивайте и не деформируйте кольцо, так как это может повлиять на его способность герметизировать.

Подтвердить зазор канавки

После установки компрессионных колец следует проверить зазор между кольцом и канавкой. Для этого вставьте щуп между кольцом и канавкой. Зазор можно определить, обнаружив щуп, который очень немного скользит между кольцом и канавкой. Обратите внимание на зазор канавки и сравните его со спецификацией, приведенной в инструкциях по установке или заводском руководстве по обслуживанию.

Одно из последних измерений, которое необходимо провести после установки колец, — это зазор между компрессионным кольцом и канавкой. Используйте для этого щуп и найдите размер с небольшим сопротивлением. Сравните эту спецификацию с тем, что указано в ваших инструкциях или руководстве пользователя.

На этом установка кольца на поршень завершена, и можно предпринять последующие шаги для завершения сборки двигателя. Хотя установка поршневых колец на поршень является критическим шагом в процессе сборки, ее может выполнить любой, если будут предприняты соответствующие шаги.Этот процесс просто требует, чтобы были произведены правильные измерения, обеспечена чистота и использованы методы установки.

Ищете качественный кованый поршень для своего велосипеда или квадроцикла? Щелкните здесь, чтобы узнать, что доступно для вашего приложения.

Советы и рекомендации по заполнению поршневых колец с реальными уличными характеристиками

Поршневые кольца — один из важнейших компонентов высокопроизводительного двигателя.Контроллеры сжатия цилиндра и моторного масла, поршневые кольца — это уплотнения вашего поршня в цилиндре. Когда вы ремонтируете двигатель (или просто заменяете кольца), вам необходимо сделать одну вещь — зазоры в ваших новых поршневых кольцах.

Кольцевой зазор позволяет поршневым кольцам расширяться в отверстии из-за нагрева двигателя, не сталкиваясь концами друг с другом. Если зазора недостаточно и кольцо упирается в само себя, оно исказит форму кольца, что приведет к утечке через стенку цилиндра.Если кольцевой зазор слишком велик, это приведет к чрезмерному прохождению через зазор, что ухудшит характеристики цилиндра.

На самом деле получение правильного кольцевого зазора настолько важно, а допуски настолько точны, что торцевой зазор измеряется в соответствующем отверстии каждого кольца, чтобы обеспечить наиболее точную посадку. «[Кольцевой зазор] — одна из немногих вещей в процессе сборки, которые вы полностью контролируете. В остальном, что делается в механическом цехе, вы должны быть уверены, что они правильно выполнили свои процедуры.Но если вы запиливаете кольца, вам решать, как правильно их сделать », — говорит Джей Мигер из Real Street Performance

Meagher имеет обширный опыт в области автомобильных характеристик, в ряде конкурирующих дисциплин, как в импортных, так и в отечественных аспектах характеристик двигателей. Так что он не новичок в мощных и мощных силовых установках. Таким образом, он собрал это видео о процессе правильной установки зазоров поршневых колец с некоторыми ключевыми советами и приемами, которые помогут сделать этот процесс более плавным.

Вот что происходит без достаточного зазора в кольцах. Когда кольцо расширяется до точки, в которой оно соприкасается с самим собой, и ему больше некуда идти, оно искажает форму кольца, нарушая уплотнение кольца со стенкой.

Дважды отмерь, один раз отрежь

Измерение концевого зазора поршневого кольца — это то, что вы будете делать довольно много раз для каждого кольца, которое вы заполняете, и это задача, при которой необходимо проявлять особую осторожность, как при настройке кольца для измерения, так и на самом деле. снятие мерки.

Чтобы правильно измерить зазор кольца, вам нужно вставить кольцо в отверстие. «Вы не хотите крутить кольцо, когда вставляете его в канал для измерения. Если вы возьмете кольцо руками, вы можете согнуть его, сломать или деформировать, и от этого ничего не выйдет, — говорит Мигер. «Обязательно смажьте отверстие таким образом, чтобы кольцо легко входило внутрь, а затем осторожно загрузите кольцо сверху».

Попав в отверстие, кольцо необходимо правильно сориентировать в отверстии, как для правильных измерений в нужном месте, так и для повторяемости измерений, поскольку кольцо придется вытаскивать несколько раз.«Вы можете использовать инструмент для квадратной формы поршневых колец или, что я использую, один из поршней, которые мы будем использовать в двигателе, чтобы выровнять кольцо в канале ствола», — советует Мигер.

Для обеспечения наиболее точных измерений каждое кольцо измеряется в определенном цилиндре, в котором оно будет находиться. Его следует выровнять в отверстии либо с помощью инструмента для квадратного кольца, либо — если это позволяет конструкция вашей заводной головки — перевернутого поршня.

«Мы видели, как люди предлагали использовать торсионную пластину при настройке торцевого зазора, чтобы получить более точные размеры отверстия цилиндра.По моему опыту, это обычно стоит примерно 0,001 дюйма разницы в зазоре кольца. В зависимости от вашей настройки и от того, насколько интенсивно вы будете работать с двигателем, вы можете принять во внимание это 0,001 или нет. Я не считаю, что это слишком критично, и что процедура может быть проделана довольно хорошо без тормозных пластин. «

При принятии решения о том, каким должен быть окончательный зазор, к вашим кольцам будет прилагаться направляющая, которая обычно дает вам соотношение тысячных долей дюйма (торцевого зазора) на дюйм диаметра отверстия.«Практически всегда лучше использовать слишком большой размер, чем слишком маленький, потому что нужно избегать стыкования концов кольца», — делится Мигер.

«Мы провели много тестов, и всегда лучше быть на высокой стороне спецификации кольцевого зазора. Люди, кажется, боятся больших торцевых зазоров, потому что опасаются прорывов, но у нас есть датчики давления в картере, и мы не видим этого, когда двигатель находится под наддувом ».

Вы также заметите, что для второго кольца предусмотрены другие требования к зазору, чем для первого.Общее мнение в мире высокопроизводительных двигателей заключается в том, что вы хотите, чтобы зазор второго кольца был шире, чем зазор верхнего кольца. «Мне нравится сохранять разницу в 0,004–0,005 дюйма между верхним кольцом и вторым кольцом. Любое горение, которое проходит мимо верхнего кольца, должно пройти мимо второго кольца, чтобы оно не застряло между двумя кольцами и не заставило их трепетать », — объясняет Мигер.

Переход к последнему кольцу в упаковке — маслосъемному кольцу — жизнь упрощается. «На опорах маслосъемного кольца вы просто хотите убедиться, что есть по крайней мере.015 дюймов », — говорит Мигер. «Если вы обнаружите, что вам нужно подпилить масляную направляющую, возможно, у вас в коробке неправильное кольцо, потому что вам очень редко нужно подпиливать правильную масляную направляющую».

При фактическом заполнении колец необходимо соблюдать ряд правил, например, заполнение только в одном направлении; обеспечение того, чтобы направление было наиболее поддерживаемым способом; обеспечение того, чтобы конец кольца был перпендикулярен опильному колесу; и подача только одной стороны кольца.

Вы всегда можете снять больше, но не можете добавить назад

Все измерения в мире ничего не значат, если вы не можете должным образом изменить эти измерения.Хотя кольцевое опиливание может показаться простым, существует множество мелких нюансов, которые имеют решающее значение для высокопроизводительного двигателя.

Одна из первых вещей, на которую указывает Мигер, — это то, чему, не говоря ни слова, вы можете научиться, только испортив это. «Убедитесь, что вы определили верхнее и второе кольца и запомните это, так как верхнее кольцо будет из значительно более твердого материала и его труднее подпилить», — говорит Мигер.

«Когда ваше верхнее и второе кольцо из разных материалов, если вы попадаете в ритим при подаче второго кольца, а затем переключаетесь на верхнее кольцо, внезапно это не так, потому что верхнее кольцо более твердое.И наоборот, если вы попадаете в ритм, разрезая более твердые верхние кольца, а затем прыгаете на второе кольцо с тем же ритмом, вы легко можете снять слишком много, прежде чем осознаете это ».

Сам процесс подачи документов может быть более сложным, чем кажется со стороны. С покрытиями и отделкой современных современных поршневых колец нужно проявлять особую осторожность, чтобы не повредить это покрытие при заточке колец.

«Вы хотите обрезать конец кольца в направлении, в котором оно опирается.Если вы перетаскиваете файл с неподдерживаемого конца, кольцо будет двигаться и трепетать, что увеличивает вероятность того, что оно сломается », — объясняет Мигер. «Вы также не хотите нагружать кольцо на инструмент для тяжелого резания, так как это также может привести к его сколам. Вы действительно хотите просто провести резак по кольцу ».

После того, как зазор кольца установлен на желаемую толщину, кромку кромки необходимо обработать. Мегер использует напильник для ювелиров, чтобы сбить любые заусенцы, не удаляя материал, который мог бы повлиять на зазор.

Еще одна вещь, с которой следует проявлять осторожность при опиливании колец, — это следить за тем, чтобы конец был перпендикулярен колесу напильника. «Когда у вас есть кольцо в опилочном инструменте, вы должны убедиться, что вы прижимаете концевой квадрат к фрезу, чтобы не заострить конус на конце кольца». — говорит Мигер. «Кроме того, подпиливайте только в одном направлении и работайте только с одной стороны кольца, чтобы открыть зазор. Не подпиливайте немного с одной стороны, а потом немного с другой ».

Наконец, Мигер добавляет: «Как только вы окажетесь в нужном промежутке, вам нужно удалить заусенцы с кольца.Я просто использую небольшую ювелирную пилку для обработки краев. Вы не пытаетесь снимать много материала, вы пытаетесь снять только любой материал, который мог образовать заусенец ».

Следуя этим советам, работая медленно и осторожно, при частом измерении, вы можете подпилить свои собственные кольца как профессионал и обязательно получите максимальную отдачу от вашего недавно восстановленного двигателя.

Что такое поршневые кольца? И что они делают? : Блог AMSOIL

В какой-то момент каждый подающий надежды редуктор или любопытный автомобилист спрашивает: что такое поршневые кольца? А что делают поршневые кольца?

Проще говоря, поршневые кольца образуют уплотнение между поршнем и стенкой цилиндра , которое предотвращает попадание сжатых продуктов сгорания в масляный картер.Они также регулируют расход масла , предотвращая попадание избыточного масла в камеру сгорания и горение. Правильно функционирующие кольца жизненно важны для максимальной мощности и эффективности двигателя.

Давайте углубимся.

Для чего нужны поршневые кольца?

Большинство стандартных автомобильных поршней имеют три кольца, как показано здесь на этом новом автомобильном поршне.

Верхнее кольцо и второе кольцо обеспечивают плотное прижатие к стенке цилиндра и герметизацию камеры сгорания, удерживая дымовые газы внутрь и масло наружу.

Масло Кольцо соскребает масло со стенок цилиндра на пути вниз по цилиндру, оседая обратно в масляный поддон. Поскольку очень тонкая масляная пленка смазывает поверхность раздела кольцо / стенка цилиндра, некоторое количество масла может гореть во время сгорания — это нормально. Однако то, что составляет «нормальный» расход масла, зависит от двигателя.

Когда хорошие поршневые кольца выходят из строя

Изношенные кольца могут привести к образованию зазора между поверхностью кольца и стенкой цилиндра.Во время сгорания сжатые газы, которые приводят поршень в движение вниз по цилиндру и вращают коленчатый вал, могут продувать поршень и перемещаться по стенке цилиндра в масляный поддон, забирая с собой мощность и эффективность. Прорыв также загрязняет моторное масло, снижая его производительность и срок службы.

Застрявшие кольца могут привести к тому же сценарию. Чрезвычайно горячие газы сгорания могут разрушать масло, образуя нагар в кольцевых канавках. Побочные продукты бензина также могут образовывать отложения.Тяжелые отложения приводят к тому, что кольца застревают в канавках, а не выступают за поршень, позволяя образоваться зазору между кольцом и стенкой цилиндра, что вызывает прорыв и расход масла.

Синий дым, резкий запуск и потеря мощности

Негативные последствия неисправных поршневых колец часто легко заметить. Чрезмерный расход масла может привести к выходу синего дыма из выхлопной трубы, особенно при запуске, прежде чем двигатель нагреется и кольца в цилиндре расширились.Сжигание масла также означает, что вам нужно будет чаще доливать масло.

Изношенные или застрявшие кольца также могут привести к трудному запуску и снижению мощности .

Когда двигатель вращается, поршень сжимает топливно-воздушную смесь перед сгоранием. Однако плохие кольца позволяют части топлива / воздуха выходить из камеры сгорания, эффективно снижая компрессию двигателя и затрудняя запуск двигателя. Когда он работает, пониженная компрессия лишает двигатель мощности.

На изображении выше верхнее кольцо застряло в канавке, на что указывает тот факт, что оно не выступает над поршнем. Застрявшие поршневые кольца снижают мощность двигателя и позволяют газам сгорания попадать в масляный поддон, загрязняя масло.

Поршневые кольца на изображении выше свободны в своих канавках и работают нормально

Профилактика — лучшая практика

Предотвращение износа и заклинивания колец жизненно важно для максимального увеличения мощности, эффективности и срока службы вашего двигателя.Все начинается с использования высококачественного синтетического масла, такого как AMSOIL Signature Series Synthetic Motor Oil, которое борется с износом и выдерживает экстремальные температуры, сохраняя поршни в чистоте.

Если вы подозреваете, что кольца изношены или застряли, подумайте о том, чтобы использовать масло самой высокой вязкости, рекомендованное производителем оригинального оборудования (OEM). Некоторые производители оригинального оборудования рекомендуют диапазон вязкости в зависимости от вашего климата (например, 5W-20, когда холодно, 10W-30, когда температура выше 0 ° F). Использование наивысшей рекомендованной вязкости может помочь закрыть зазор между кольцами и стенкой цилиндра. .

Вы также можете попробовать освободить застрявшие кольца с помощью качественной промывки двигателя или присадки к топливу, предназначенной для очистки от отложений, например, AMSOIL Engine and Transmission Flush или AMSOIL P.i.® Performance Improver.

Обновлено. Первоначально опубликовано 8 июля 2016 г.

Музей поршневых колец | Функция поршневого кольца | Базовая функция звонка

Функция поршневого кольца

B-2 Основная функция звонка

Цитируется из «Enjin ha kounatteiru エンジンはこうなっている» (Grand Prix BOOK PUBLISHING CO.ООО,)

Функция газового уплотнения

Это означает, что камера сгорания должна быть максимально газонепроницаемой, чтобы давление, создаваемое быстро горящими газами сгорания, перемещало поршень в цилиндре, вызывая вращение коленчатого вала, обеспечивая доступную мощность. Не только важна для такта сгорания / расширения, газонепроницаемость также очень важна для тактов впуска, сжатия и выпуска. Эту общую функцию можно просто назвать «газовым уплотнением».

Функция теплопередачи

Поршневые кольца отводят тепло от горячего поршня к охлаждаемой стенке цилиндра / блоку двигателя. Тепловая энергия течет из канавки поршня в поршневое кольцо, а затем в стенку цилиндра, где в конечном итоге передается охлаждающей жидкости двигателя. Эта функция теплопередачи очень важна для поддержания приемлемых температур и стабильности поршня и поршневых колец, так что герметичность не ухудшается.

Функция контроля масла

Для смазки поршневых колец требуется немного масла, однако желательно свести это количество к минимуму. Кольца действуют как царапающие, удерживая излишки масла в камере сгорания. Таким образом, потребление масла поддерживается на приемлемом уровне, а вредные выбросы сокращаются.

В трех прямоугольниках выше показаны основные функции, выполняемые поршневыми кольцами. Почти во всех случаях каждое отдельное кольцо в наборе из трех колец будет спроектировано таким образом, чтобы оптимизировать или улучшить функции двух других колец.Таким образом, легко понять, что, хотя каждое кольцо в пакете из трех колец уникально, пакет колец в целом действительно спроектирован как « система », где каждое кольцо « настроено » так, чтобы образовать комплект из трех частей. наиболее эффективно настроить работу в двигателе.

Цитируется из «Enjin ha kounatteiru エンジンはこうなっている» (Grand Prix BOOK PUBLISHING CO.LTD.,)

Установка зазора поршневых колец — Kanga Motorsports

Следующим шагом в нашей серии сборки двигателей Datsun является установка зазора поршневых колец для каждого отверстия цилиндра.Заделка поршневых колец важна для работы и надежности двигателя. Поршневые кольца расширяются при нагревании двигателя. Слишком большой зазор, и кольцо не расширится в достаточной степени, вызывая слишком сильный прорыв продуктов сгорания в картер, что снижает мощность и крутящий момент двигателя. Слишком маленький зазор, и кольцо будет чрезмерно расширяться, что может привести к повреждению отверстия цилиндра или посадочного места кольца.

Инструменты и оборудование:

Поршневые кольца
Инструкции производителя
Запасной поршень
Калибры щупов
Тиски
0
Стендовые тиски
0
Тиски
Денатурированный спирт
Фильтры для кофе
Сопло для сжатого воздуха и распылителя

Функция поршневого кольца

Поршневые кольца входят в комплект с верхним компрессионным кольцом, вторым компрессионным кольцом и маслосъемным скребком, зажатыми между ними между двумя маслосъемными кольцами.Работа верхних кольцевых уплотнений заключается в том, чтобы удерживать газы сгорания, когда они толкают поршень вниз по отверстию цилиндра. Другая функция верхнего кольца — передача тепла от сгорания и накопленного в поршне к внешним стенкам цилиндра, которые окружены охлаждающей жидкостью двигателя, которая в конечном итоге течет к радиатору. Установка правильного зазора верхнего кольца имеет решающее значение для работы двигателя.

Второе кольцо действует как дополнительный метод сдерживания сжатых газов, а также передачи тепла стенкам цилиндра и, в конечном итоге, охлаждающей жидкости двигателя.Обычно второе кольцо имеет немного больший зазор, чем верхнее кольцо, когда оно используется в приложениях для повышения производительности. Это гарантирует, что любые горючие газы, которые проходят мимо верхнего кольца, не застревают и не скапливаются под верхним кольцом, заставляя верхнее кольцо подниматься вверх и ухудшая уплотнение. Иногда это называют трепетанием кольца. Иногда второе кольцо также имеет приспособление для зачистки или Napier для удаления излишков масла со стенки цилиндра.

Как одеть кольца на поршень

Как одеть кольца на поршень

Как одеть кольца на поршень видео

Как одеть кольца на поршень

Как надевать кольца на поршень двигателя

Как правильно установить поршневые кольца на поршень

Что нам понадобится

Приспособление для установки поршневых колец

Как выбирать поршневые кольца

Подготавливаемся замене

Инструкция по замене деталей

Проверка работы двигателя

Как самому заменить поршневые кольца в двигателе

Проведение замера компрессии в цилиндрах

Разборка двигателя для замены колец

Проверка колец и поршней

Процедура установки

Необходимые действия после установки колец

Ошибки при установке поршневых колец

Как правильно поставить поршневые кольца?

Читайте также:

Как правильно поставить поршневые кольца?

Порядок выполнения установки поршневых колец

Предназначение поршневых колец

Общие рекомендации по замене

Замена

Подготовка

Установка на поршень

Установка поршней в цилиндр

Видео «Как поставить кольца на поршень»

Как правильно установить кольца на поршень двухтактного скутера — Скутеры Обслуживание и ремонт

Кольца 40мм Honda dio af34/35 для китайских поршней

Как заменить кольца на цилиндре скутера

Как надеть кольца на поршень

Как одеть кольца на поршень

Инструменты и приспособления для работы

Инструкция по правильной установке поршневых колец на поршень

Видео: Теория ДВС: ошибка установки малосъемного наборного поршневого кольца

Приспособления для установки поршневых колец и поршней.

Установка поршней и колец дизеля 740 Камаз

Установка гильз цилиндров в блок

Как правильно выбрать поршневые кольца и зазоры между ними

Почему выбор поршневых колец и концевых зазоров так важны для правильной обкатки, мощности и долговечности

Что нужно знать о поршневых кольцах перед сборкой следующего двигателя

Как установить поршневые кольца мотоциклов и квадроциклов

Советы и рекомендации по заполнению поршневых колец с реальными уличными характеристиками

Что такое поршневые кольца? И что они делают? : Блог AMSOIL

Для чего нужны поршневые кольца?

Когда хорошие поршневые кольца выходят из строя

Синий дым, резкий запуск и потеря мощности

Профилактика — лучшая практика

Музей поршневых колец | Функция поршневого кольца | Базовая функция звонка

Функция поршневого кольца

B-2 Основная функция звонка

Функция газового уплотнения

Функция теплопередачи

Функция контроля масла

Установка зазора поршневых колец — Kanga Motorsports

Инструменты и оборудование:

0

0

Функция поршневого кольца

Добавить комментарий Отменить ответ
