Программирование пульта Webasto на Jaguar в Москве
Практически все модели премиального автомобиля Jaguar оснащены автономным обогревателем Webasto. Его работоспособность практически полностью завязан на электронике.
В связи с этим, у автовладельцев периодически возникает потребность в программировании пульта вебасто. Сервис ЛР-Эксперт желает рассказать, для чего нужна данная процедура, и как она проводится профессиональными механиками.
Что такое пульт Webasto на Jaguar?
Webasto — это встроенный обогреватель, который отвечает за прогрев двигателя и салона еще до запуска автомобиля. С его помощью водитель может сразу же сесть в теплый автомобиль в холодное время года. Вдобавок, вебасто исключает проблемы с промерзанием мотора зимой.

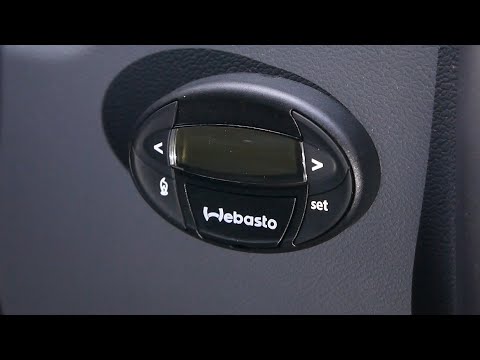

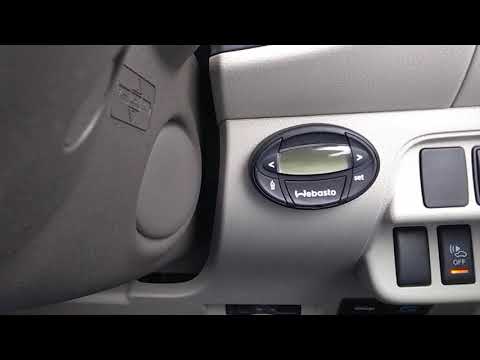

Устройство контролируется с помощью пульта дистанционного управления. Иногда оно может выдавать системные сбои, и вам потребуется его перепрограммирование.
Из-за чего возникают системные сбои в пульте Webasto на Jaguar?
Как правило, сами по себе сбои происходят не в самом пульте, а в электронном блоке управления Webasto.
Они могут возникать как хаотично, так и по определенным причинам. Например, если вы не соблюдаете правила использования автономного нагревателя или другим способом загружаете систему, в ней возникнут ошибки.
Также программирование пульта вебасто назначается после проведения ремонтных работ с системой. Все детали, в том числе и пульт дистанционного управления, должны быть синхронизированы между собой.
Программирование пульта требуется, если вы потеряли старое устройство и приобрели новое. Оно должно быть подключено к электронному блоку управления для выполнения своих функций.
Если вам нужны услуги грамотного автомобильного программиста, то вам следует посетить профильный сервис ЛР-Эксперт в Москве.
Как проводится программирование пульта Webasto на Jaguar в сервисе ЛР-Эксперт?
Как мы уже сказали выше, такими процедурами занимается специально обученный автомобильный программист. Сначала он подключит к электронному блоку управления вебасто диагностический компьютер и проведет сканирование его текущих параметров.
Затем та же самая процедура будет применена к пульту дистанционного управления. Имея исходную информацию, специалист выполнит программирование через специальный софт. В финале будет проведен тестовый запуск устройства для проверки результатов.
Если вам нужно настроить любой электронный блок управления в Jaguar, то лучше всего это сделать в профильном сервисе ЛР-Эксперт в Москве. Высококвалифицированные мастера также помогут вам в решении и других проблем в сфере технического обслуживания автомобиля. Мы гарантируем, что наше вмешательство не снимает ваш транспорт с заводской гарантии.
Любые работы в ЛР-Эксперт предоставляются по самым выгодным ценам в Москве и Московской области. Доверяйте свой транспорт только профессионалам!
Следите за своими автомобилями, и они не оставят вас на дороге!
Как создать комфортную обстановку на судне — ответ от Webasto
Презентация клиентов. 14:15 03.02.2020 // судовой кондиционер, системы кондиционирования вебасто, webasto bluecool
Компании: «Bебасто Рус», ООО
«Webasto» стало именем нарицательным для систем кондиционирования и обогрева, используемых для автомобилей.
Но мореманам бренд «Webasto» известен и в применении аналогичного оборудования на судах. На прошедшей выставке «НЕВА» компания представила ряд новинок, о которых нам рассказал Андрей Цапко, начальник отдела судового оборудования ее российского дочернего предприятия «Вебасто Рус».
— Андрей, расскажите, что компания «Webasto» подготовила для стенда на выставке «НЕВА-2019»?
— Самое популярное направление – это, конечно, автономные отопители, работающие на топливе независимо от двигателя. У нас представлены воздушные, прогревающие непосредственно воздух в каютах в течение длительного времени, и жидкостные – устанавливаемые в машинном отделении и используемые для организации систем «центрального отопления» через радиаторы в каютах.
| Андрей Цапко на стенде «Webasto»»Вебасто Рус», ООО |
В этом направлении мы также предлагаем продукцию наших партнеров – отопители марки Post Marine с большой ресурсоемкостью и мощностью от 10 до 120 кВт.
Данный тип отопителей предназначен для коммерческих судов, где необходим круглосуточный обогрев в течение длительного времени. Теплообменник выполнен из чугуна, это трудный в обработке материал, зато «вечный» — гарантия на него предоставляется на 10 лет. Хотел бы особо подчеркнуть, что на эту продукцию распространяется сертификация Российского Речного Регистра, выданная компании «Вебасто Рус».
| Жидкостные отопители-водонагреватели Post Marine / «Вебасто Рус», ООО |
Эти отопители имеют модификации, обеспечивающие непосредственный подогрев горячей воды для технических нужд. На таких модификациях установлен кран с клапанами, через который отопитель через теплообменник подаёт горячую воду. Для коммерческих рейсовых судов вроде буксиров, где идёт постоянная вахта, – это идеальное решение.
— Можете ли Вы осуществлять дальнейший сервис оборудования от партнеров?
— Да, хотя конкретно для котлов Post Marine не так много сервисных мероприятий требуется — чистка от нагара, раз в несколько лет менять форсунки, замена топливных фильтров.
— Какие еще новинки подготовили к «Неве»?
— Компания «Вебасто» занимается также сдвижными элементами остекления. Здесь мы представляем модель «BlueSky» для маломерных судов. В принципе, есть три типоразмера, но стандартный люк имеет размерения 770х720 мм. На стенде представлен вариант с панелью из акрила с двухслойной герметичной изоляцией, пространство между слоями заполнено инертным газом во избежание образования конденсата, со специальным матовым покрытием, чтобы солнечные лучи не нагревали внутренние помещения.
«BlueSky» / Корабел. ру |
Панель сдвигается электромотором, управление осуществляется с помощью кнопки. При этом можно регулировать высоту поднятия и фиксировать панель в любом положении, в том числе для вентиляции – подняв ее с одной стороны. В этом случае даже при дождливой погоде, капли не будут попадать в салон, а вентиляция будет обеспечена. Устанавливается он после вырезания на крыше отверстия заявленного размера. После установки люк становится абсолютно герметичным и водонепроницаемым. Можно включить в комплект установить солнцезащитную шторку и москитную сетку.
Есть аналогичный люк с панелью из закаленного стекла. Он делается плоским и, в целом, за счет дизайна выглядит ещё более привлекательно. Есть модель 720х760 мм, есть и меньшей размерности в формате 500*500 мм. По цветовым решениям — есть серебристый, есть черный — последний сейчас в тренде в Европе. А, вообще, по желанию клиента можем покрасить в любой цвет.
— Такие конструкции актуальны только при постройке судна или при желании можно обновить и в процессе эксплуатации?
— Установить люк можно в любое время.
Преимущество серии «BlueSky» в том, что она способна стать подходящей заменой для устаревших и дешевых моделей того же типоразмера (с ручным приводом, меньшим числом положений). Это абсолютно не проблемная операция, при стандартном размере даже не нужно высверливать, навешивать новый крепеж. Вы просто снимаете старый люк и устанавливаете на его место люк «Webasto».
— За монтаж отвечают Ваши специалисты?
— У нас по всей стране большая дилерская сеть, мы обучаем наших партнёров, которые и осуществляют монтаж. Обученным сотрудникам партнёров мы выдаем персональное свидетельство-сертификат. Сертификат действует два года, по истечении этого срока они обязаны проходить у нас обновленный курс для продления лицензии. На основании этого сертификата мы поддерживаем двухлетнюю гарантию на продукцию, установленную в данном сервисе. Это касается не только люков, но и отопителей, и кондиционеров для любого вида транспорта.
Если владелец судна хочет установить нашу продукцию, он может обратиться в любой авторизованный дилерский центр «Webasto».
Авторизация подтверждается наличием сертификата на проведение монтажных работ. Если владелец судна установил изделие «Вебасто» сам, в рамках законодательства РФ мы поддерживаем гарантию до года, но при предварительной экспертизе правильности установки, которую проводит тот же дилерский центр.
— А есть ли принципиально новые продукты?
— У нас на стенде две российских премьеры, причем не моделей, а целых направлений. Это, во-первых, бойлеры Isotemp из нержавеющей стали для нагрева воды теплом от двигателя или жидкостного подогревателя Webasto. Они быстро и эффективно нагревают воду благодаря высококачественным компонентам, толстой изоляции и новаторскому дизайну спирали. В ассортименте модели различного объема — от 15 до 75 л, с аварийным клапаном, зимним сливом воды, термостатическим смесительный клапаном и опциональным электрическим погружным нагревательным элементом мощностью до 2 кВт.
| Водяные бойлеры из нержавеющей стали / «Вебасто Рус», ООО |
Также это двухконфорочная варочная панель Diesel Cooker X100 со стеклокерамической поверхностью и уникальной дизельной горелкой.
| Варочная панель с дизельной горелкой от Webasto / Корабел.ру |
— Представлено ли что-то новое из систем кондиционирования?
— Webasto предлагает самые различные кондиционеры, объединенные под общим именем Blue Cool. Их общая особенность — все они имеют встроенный мотор-компрессор, работающий от сети 220 В, а охлаждение испарителя производится забортной водой. Функционирует кондиционер как в режиме охлаждения, так и обогрева (при температуре забортной воды не ниже +6): мы либо сбрасываем избыточное тепло в режиме кондиционирования, либо забираем тепло, необходимое для нагрева.
Кондиуцонер Blue Cool с отводом тепла в забортную воду / Корабел. ру |
Из систем с жидким теплоносителем (охладитель — чиллер в машинном отделении + теплообменники-фанкойлы в каютах) мы в этом году представляем линейку V-Series, включающую модели производительностью 50, 64 и 72 тыс. БТЕ. Это инверторный чиллер, компрессор которого имеет переменную скорость вращения и не требует большего энергопотребления при запуске, в отличие от обычных кондиционеров. Более низкие пусковые токи означают, что не нужно закладывать более мощный дизель-генератор для этого, и можно, соответственно, сэкономить. Также этот инновационный компрессор дает возможность быстро нагреть или охладить все судно, используя береговое питание, а в дальнейшем, после выхода в море, чиллер будет тратить минимум энергии и вырабатывать количество тепла или холода, необходимое лишь для поддержания температуры.
— А как насчет классических линеек кондиционеров? Есть ли модернизации?
— Да, у нас есть линейка кондиционеров-моноблоков для небольших судов на три-четыре каюты.
Такой блок совмещает чиллер и фанкойл и работает на реверсивном компрессоре. Она была известна под маркой Blue Cool Classic, новое название — Blue Cool S.
Представленная на стенде модель S20 может выдавать мощность 20 тыс. БТЕ или порядка 6 кВт. Преимущество обновленного продукта в его компактности. Здесь мы применили более современные компрессоры, более экологичный фреон, R410А, который требует более высокого давления работы. За счет того, что давление выше, увеличилась и эффективность.
Очень важным моментом является управление климатической системой — как текущее, так и ее настройки. Во всем оборудовании «Webasto» изначально заложен функционал центрального управления. Уже есть все необходимые настройки блоков управления, и любое оборудование можно объединить в единую сеть и управлять им с одного пульта, на который выводится вся информация по каждому помещению и через которую можно включить чиллер, кондиционер-моноблок, подключенный к системе отопитель Webasto, проверить температуру в каждом из помещений и задать необходимую.
| Отопители Webasto / «Вебасто Рус», ООО |
Это может быть представленная на стенде панель Webasto с тач-скрином, обеспечивающая все функции регулировки вплоть до интеграции логотипа производителя судна. При возникновении неисправности выводится не код ошибки, который еще нужно расшифровывать, а сразу текстовые рекомендации. Второй вариант — это передача производителю судна софта с программными кодами. При этом методе все показатели с наших систем могут выводиться на центральной панели управления судном, где появляется еще одна вкладка «Кондиционирование и отопление».
Для ряда наших клиентов, например, для государственных предприятий, важно знать информацию по количеству часов работы оборудования, в т.
ч. климатического, для записи в судовой журнал. Раньше эта запись велась вручную членами экипажа, сейчас же есть возможность получить эти данные в электронном виде и проверить, какое количество проработала конкретная единица оборудования, в режиме охлаждения, в режиме простоя, какие ошибки возникали. Также быстро можно сделать распечатку сервис-отчета.
— Как Вы работаете с заказчиком? Кто Ваш основной клиент?
— Чем мощнее оборудование, чем больше элементов в системе и сложнее ее управление, тем на более раннем этапе «жизни» судна нужно подключаться нам. Непосредственно «Вебасто Рус» работает, как правило, с проектантом. На основании ТЗ заказчика мы совершаем расчеты, после делается спецификация, включающая параметры по каждому помещению с необходимой производительностью по теплу, холоду и вентиляции, составляем комплект со всеми необходимыми аксессуарами. Здесь же мы прорабатываем схемы трубопроводов и воздуховодов судна, диаметры всех систем, необходимые технические решения по приточно-вытяжным установкам, функции рекуперации — чтобы сделать судно более энергоэффективным.
Под конкретное судно подбираем все элементы, за счет этого проектанты экономят время на подбор поставщиков.
Также нашим клиентом будет верфь, которая модернизирует или строит судно. Третий блок заказчиков – крупные поставщики оборудования, которые занимаются реализацией генераторов, двигателей, арматуры. Работаем и со снабжающими предприятиями. С частными клиентами — владельцами катеров или яхт, желающими доустановить или модернизировать люк, отопитель, кондиционер на свой вкус — работают в основном наши дилеры.
— Где производятся все перечисленные системы?
— Все судовое оборудование полностью производится в Европе. В России у нас большой центральный офис и склад, плюс несколько филиалов по всей стране. Вся линейка судовой техники «Webasto» одобрена сертификатами Российского Речного Регистра, а на главном заводе есть большое количество испытательных стендов, имитирующих различные виды условий, благодаря чему мы получили признание Российского Речного Регистра в качестве лаборатории, позволяющее выдавать Свидетельства о Типовом Одобрении на все поставляемое нами оборудование, в том числе партнерское.
— Не понравилось0+ Понравилось
| Подписка Корабел.ру экономит ваше время Подпишитесь на ежедневную рассылку новостей и будьте в курсе всего самого важного и интересного! |
Комментарии 0.
Предыдущая новость
Установка дизельного обогревателя Caravan [12 простых шагов с фото]
Поделиться этим!
124 акции
Установка дизельного обогревателя для каравана — одна из лучших модификаций, которые вы можете сделать своими руками для своего каравана, дома на колесах, дома на колесах, кемпера или автобуса! В наши дни эти ребята продаются на eBay менее чем за 200 долларов, и с помощью этого пошагового процесса любой, кто разбирается в инструментах, может получить их до наступления счастливого часа.
Здесь мы рассмотрим процесс выбора того, какой блок вам следует купить (либо дорогой брендовый, либо дешевый китайский дизельный обогреватель) и что будет входить в ваш установочный комплект. Еще одним соображением является дизельный обогреватель мощностью 2 кВт или 5 кВт, который будет приниматься в зависимости от типа вашей установки.
После того, как вы установили свой идеальный дизельный обогреватель, пришло время пройти пошаговый процесс установки, который был представлен для вас здесь с фотографиями и схемами.
Давайте приступим!
СВЯЗАННЫЕ СООБЩЕНИЯ:
• Лучшие дизельные обогреватели для караванов →
• Дизельный обогреватель какого размера купить? →
• Проблемы с китайскими обогревателями →
• Инструкции по китайским обогревателям →
Этот пост содержит партнерские ссылки. Для получения дополнительной информации см. наши раскрытия здесь.
Содержимое
Покупка дизельного обогревателя
Для установки дизельного обогревателя каравана вам, очевидно, потребуется иметь под рукой новый дизельный обогреватель. Ознакомьтесь с приведенной ниже информацией, чтобы решить, какой дизельный обогреватель лучше всего соответствует вашему бюджету и требованиям.
Выбор марки дизельного обогревателя
Существует несколько известных марок дизельных обогревателей для жилых домов, включая Webasto и Eberspacher. Обе они являются высококачественными компаниями, которые заработали себе прочную репутацию. Тем не менее, они также известны тем, что они очень дорогие!
Как и со всеми вещами в наше время, вы можете так же легко купить дешевый китайский дизельный обогреватель на eBay, который так же хорошо справляется со своей задачей. На самом деле, эти подслушивающие устройства становятся настолько популярными, что даже существует несколько сообществ Facebook, посвященных установке, устранению неполадок и запасным частям.
Обязательно всегда читайте отзывы, чтобы быть уверенными, что покупаете у хорошего продавца.
Сравнение цен на дизельный обогреватель (AUD):
| 2 кВт | 4 – 5kW | eBay/ Caravan RV Camping | |
|---|---|---|---|
| CHINESE Diesel Heater | From $138 | From $168 | |
| BELIEF Diesel Heater | From $1,100 | From $1,310 | |
| AUTOTERM Diesel Heater | From $1,395 | – | |
| WEBASTO Diesel Heater | From $1,739 | – | |
| EBERSPACHER Diesel Heater | From $2,099 | From $3,399 |
Yep, you read that right.
Китайские дизельные обогреватели стоят менее 200 долларов, а брендовые — значительно выше отметки в 1500 долларов. В то время как некоторые люди говорят: «Вы получаете то, за что платите», есть множество людей, которые клянутся своим дизельным обогревателем eBay. На самом деле, это то, что мы установили, и, кроме кода ошибки, который нам нужно было выяснить, эта штука работала блестяще.
В конце концов, выбор за вами. Если вы не знаете, куда идти, вы всегда можете задать вопрос членам сообщества Facebook в группе OZ BIG LAP Crew и узнать, какой опыт есть у других.
Слово мудрого о китайских дизельных обогревателях с eBay – перед покупкой обязательно просмотрите объявление и убедитесь, что он идет в комплекте со всем установочным комплектом.
Просмотреть китайские дизельные обогреватели (eBay) →Дизельный обогреватель 2 кВт против 5 кВт
Если сравнивать дизельный обогреватель мощностью 2 кВт и 5 кВт, то цены на китайские дизельные обогреватели намного выше.
Однако, если вы выбираете фирменный, разница в цене может варьироваться от нескольких сотен долларов до огромных!
Выбор дизельного обогревателя, который подойдет вам лучше всего, зависит не только от цены. Вот некоторые соображения, на которые следует обратить внимание при выборе дизельного обогревателя мощностью 2 кВт или 5 кВт для установки в трейлере.
Размер и стиль фургона
- Для небольшого фургона мощность 2 кВт без проблем нагреет помещение.
- Старые фургоны с очень плохой изоляцией будут страдать от больших потерь тепла, поэтому вы можете рассмотреть вариант с более мощным блоком мощностью 5 кВт.
- Для больших фургонов, фургонов с откидным верхом, экспанд и фургонов с брезентовым покрытием потери тепла будут происходить быстрее, поэтому 5 кВт может быть лучшим вариантом.
Размер и вес блока дизельного обогревателя
Рассматривая различные доступные дизельные обогреватели, я нашел некоторые общие размеры (для использования только в качестве ориентира).
Если вы очень ограничены в пространстве и/или допустимом весе, вы можете выбрать наименьшую единицу, которую сможете найти.
| Size (mm) | 2kW Weight | 5kW Weight | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| CHINESE Diesel Heater | 140 x 140 x 400 | 7 – 8.5 kg | 7 – 8.5 kg | ||||||||
| BELIEF Diesel Heater | 120 x 121 x 323 | 2.6 kg | 4.5 kg | ||||||||
| AUTOTERM Diesel Heater | 119x 145 x 310 | 6,5 кг | — | ||||||||
| Webasto Diesel Heater | 120 x 120 x 320 | 2,6 кг | — | 2,6 кг | — | 2,6 KG | — | 6666666666666666666666666666666666666669. | 2,7 кг | 4,5 кг |
2 кВт против 5 кВт дизельный нагреватель. короткий промежуток времени
Дизельный обогреватель мощностью 5 кВт:
- Обычно требуется работа только на низкой скорости из-за его мощности
- Время от времени все равно необходимо работать на высокой мощности, чтобы сжечь нагар
- Работа на низкой мощности означает меньше топлива используется и меньше шума в кемпинге
- Имейте возможность по-настоящему включить его при минусовых температурах
Климат, который вы планируете посетить
Большое внимание при установке дизельного обогревателя в дом на колесах имеет то, через какие части страны вы планируете путешествовать.
Если вы знаете, что зимой отправитесь в Тасманию и через дно Австралии, выбор в пользу 5 кВт будет для вас выгодным. Однако, если вы мигрируете на север зимой и вам нужно только избавиться от холода в прохладные ночи, 2 кВт отлично справится с этой задачей.
Мой личный опыт
Мы выбрали дизельный обогреватель мощностью 5 кВт, полагая, что мы можем легко отключить вентилятор и снизить температуру, если станет слишком жарко. Честно говоря, даже в 23-футовом караване 5 кВт нагревают пространство очень быстро! На самом деле, мы бы открыли окна только для того, чтобы выпустить немного тепла в холодную, но не совсем морозную ночь. Это то, что мы испытали холодными вечерами в глубинке Квинсленда. Если бы мы оказались в снегу в Виктории посреди зимы, я думаю, каждый дюйм нагревателя мощностью 5 кВт был бы кстати. Так что не жалею о 5кВт в большом фургоне, но я все же думаю, что 2кВт подойдет в большинстве случаев.
У нас была ошибка топливного насоса, когда мы впервые установили дизельный обогреватель, но продавец был достаточно счастлив, чтобы отправить еще один.
Единственная проблема заключалась в том, что он шел из Китая, а это означало, что нам пришлось ждать 3 недели, пока он прибудет, а мы в то время находились в глубинке. Но получить почту во время путешествия достаточно просто с номером почтового ящика Почты Австралии. Подробнее об этом в статье ниже.
Дизельный обогреватель мощностью 2 кВт и 5 кВт Заключение
При сравнении дизельного обогревателя мощностью 2 кВт и 5 кВт для установки в прицепах, 5 кВт отлично подходит для больших караванов и фургонов с брезентовым покрытием, которое намного быстрее отводит тепло. Для небольших фургонов 2 кВт отлично справится с этой задачей и может даже занять немного меньше места, когда дело доходит до установки.
Имейте в виду, что двигатель мощностью 2 кВт в основном будет работать на высокой мощности (будучи меньшим блоком), поэтому он будет более шумным и потреблять больше топлива. 5кВт большую часть времени будет использоваться на низком уровне, поэтому вам придется время от времени переключать его на высокий уровень, чтобы сжечь любое накопление углерода.
5 кВт может очень быстро нагреть помещение, что может быть слишком много для небольшого фургона.
Что входит в комплект поставки дизельного обогревателя?
(Изображение для примера)Вот так будет выглядеть комплект для установки дизельного отопителя для караванов. Если вы в конечном итоге покупаете китайский дизельный обогреватель, убедитесь, что вы проверили мелкий шрифт и что вы покупаете полный комплект (а не только бак).
Дополнительной опцией для многих китайских дизельных отопителей является пульт дистанционного управления (так что вы можете включить обогреватель, не вставая с постели морозным утром!). Я бы порекомендовал получить один с пультом дистанционного управления, поскольку они обычно не требуют дополнительной платы. Тем не менее, некоторые из дизельных обогревателей для караванов обойдутся вам в дополнительные 150 долларов за пульт, о чем следует знать.
Комплект для установки дизельного обогревателя каравана:
- 1 дизельный обогреватель (2 кВт или 5 кВт)
- 1x Air Intake Pipe
- 1x LCD Thermostat
- 1x Silencer (muffler)
- 1x 15L Fuel Tank
- 1x Mounting Plate
- 1x Exhaust Pipe
- 1x Fuel Pump
- 1x Fuel Pump Shock Clip
- 1x Diesel Filter
- 1x Fuel Line
- 1x Wiring Harness
- 1x Remote Control
- 2x Duct
- 2x Vent
- 1x Installation Kit
- 1x Air Filter
- 1x T-piece
Любые дополнительные кронштейны, топливопроводы и т.
д., которые вам потребуются, должны быть приобретены отдельно, но вам не нужно много.
Установка дизельного обогревателя для автофургонов
▶️ ВИДЕО: Установка дизельного обогревателя
Если вы предпочитаете видеть все визуально, вот видео по быстрой установке, в котором вы можете сделать паузу, чтобы выполнить шаги.
Инструкции по установке китайского дизельного обогревателя
Приведенная выше схема является хорошим примером инструкций по установке китайского дизельного обогревателя, просто чтобы дать вам представление о том, какие части соединяются с чем. Обратите внимание, что топливный насос должен располагаться под углом где-то между 15-30°, но об этом мы поговорим ниже.
Инструменты и расходные материалы, которые вам понадобятся
Для установки дизельного обогревателя каравана своими руками вам потребуется несколько инструментов и расходных материалов.
- Pen (for marking positions)
- Measuring Tape
- Silicone
- Piece of wire (an unbent wire coat hanger will do)
- Screwdriver
- Cordless Drill & various bits
- Hole Saw or Hack Saw Blade
- Трещотка с удлинителем и головкой на 10 мм
Выбор места для установки дизельного обогревателя
Измерение и определение наилучшего положенияПервый шаг — определить наилучшее место для установки дизельного обогревателя в трейлере. Как правило, лучшее место для установки — под обеденной зоной или под кроватью. Вам понадобится немного места вокруг устройства для воздухозаборной трубы, поэтому обязательно предусмотрите его.
Свою мы решили положить под сиденье обеденной зоны, потому что не хотели, чтобы другие предметы под кроватью сбили дизельный обогреватель при транспортировке.
Если вы беспокоитесь о том, что другие предметы будут двигаться рядом с дизельным обогревателем, вы можете накрыть его деревянным кожухом для защиты (хотя после установки они становятся прочными).
Нагревается ли нагреватель дизельного двигателя?
Хотя я ожидал, что внешняя часть дизельного обогревателя немного нагреется, на самом деле он становится теплым только на ощупь. Вы можете легко положить руку на внешнюю часть устройства, и это нормально. Так что, хотя вы определенно не хотите устанавливать дизельный обогреватель против чего-либо еще, вам не нужно беспокоиться о его перегреве.
Не забудьте проверить днище фургона!
После того, как вы нашли подходящее место для устройства внутри, загляните под свой фургон и убедитесь, что у вас есть достаточно места для сверления отверстий и т. д. Вы же не хотите задеть рельсы шасси, резервуары для воды или газопроводы!
Простой способ проверить свое местоположение — отметить середину места, где вы хотите установить опорную плиту (внутри фургона), просверлить небольшое направляющее отверстие и оставить сверло в отверстии.
Теперь идите и загляните под фургон, используя торчащее сверло в качестве ориентира.
- Установите устройство внутри фургона. Убедитесь, что между дизельным обогревателем и стенкой шкафа достаточно места для воздуховода
- Держите монтажную пластину под прицепом и убедитесь, что у вас достаточно места
Вырежьте отверстие для монтажной пластины
После того, как вы трижды проверили свои размеры и убедились, что нашли лучшее место для дизельного обогревателя (с достаточным зазором), пришло время перейти к монтажу пластина.
Следующим шагом будет вырезание отверстия в полу, под которым будет установлен дизельный обогреватель. Это то место, где монтажная пластина будет прорезана, а впуск и выпуск будут выходить наружу.
Измерьте диаметр круга под монтажной пластиной, чтобы определить размер отверстия, которое вам нужно вырезать. Обычно для них требуется отверстие диаметром около 100 мм.
Варианты для вырезания отверстия:
- Используйте кольцевую пилу
- Просверлите множество маленьких направляющих отверстий вокруг разметки круга, затем вырежьте круг ножовкой
Прикрепите монтажную пластину
После того, как вы проделали отверстие в полу фургона, нанесите немного силикона под основание монтажной пластины и вокруг отверстия, а затем вставьте его на место.
Закрутите четыре угла вниз, чтобы они были в безопасности. Теперь можно монтировать блок дизельного отопителя.ПРИМЕЧАНИЕ. Перед установкой дизельного отопителя вы можете установить все трубы и магистрали на его днище сейчас, вместо того, чтобы делать это позже из-под фургона. Чтобы найти подробные инструкции для каждого элемента, прокрутите сообщение ниже.
Элементы, которые необходимо прикрепить под дизельным обогревателем (если вы хотите сделать это сейчас):
1. Воздухозаборная труба
2. Выхлопная труба
3. Топливопровод
Установка впускных и выпускных отверстий для воздуха
Следующим шагом в процессе установки дизельного обогревателя каравана является установка впускного отверстия для холодного воздуха и выпускного отверстия для горячего воздуха.
Как установить вентиляционные отверстия для входа и выхода воздуха:
- Измерьте и отметьте круг, достаточный для того, чтобы воздуховод проходил через шкаф спереди дизельного нагревателя (выход воздуха)
- Вырежьте отверстие с помощью тем же методом, которым вы вырезали отверстие для монтажной пластины
- Отрежьте небольшой кусок воздуховодной трубы – ровно столько, чтобы пройти от дизельного обогревателя к только что прорезанному отверстию
- Присоедините воздуховод к вентиляционному кожуху, затем прорежьте его в отверстии и закрепите воздуховод на дизельном обогревателе
- Вкрутите вентиляционный кожух, затем закрутите наружную крышку
- Повторите процесс для воздухозаборного воздуховода, который будет намного длиннее выпускного (как показано ниже с задней стороны дизельного нагревателя)
ПРИМЕЧАНИЕ.
Вентиляционные отверстия для впуска и выпуска воздуха должны располагаться на расстоянии более 10 см друг от друга.
Прикрутите дизельный обогреватель к полу под прицепом
Теперь пришло время забраться под дом на колесах и закрепить снизу дизельный обогреватель.
Через отверстие в нижней части дизельного обогревателя должны выступать четыре болта. Используя трещотку с удлинителем и головку на 10 мм, прикрепите и закрепите шайбу и гайку (прилагается) к каждому из четырех болтов. Это потянет дизельный обогреватель вниз и закрепит его на монтажной пластине внутри каравана.
Прикрепите воздухозаборную трубу под фургоном
Теперь пришло время прикрепить воздушный фильтр к концу воздухозаборной трубы. Затем вам нужно будет прикрепить воздухозаборную трубу к нижней части дизельного обогревателя под вашим трейлером. Правильный слот должен быть ближайшим к выходу топливопровода. Не забудьте надеть хомут на верхнюю часть трубы, чтобы закрепить ее на месте. Затем вы можете продолжить и использовать кронштейн, чтобы закрепить воздухозаборную трубу под караваном.
Крепление воздухозаборной трубы:
- Прикрепите воздушный фильтр к воздухозаборной трубе
- Присоедините воздухозаборную трубу к дизельному отопителю с помощью хомута задней части фургона, чтобы он не заполнялся пылью во время движения)
Прикрепите выхлопную трубу и глушитель
Далее необходимо прикрепить выхлопную трубу к дизельному отопителю, затем прикрепить глушитель (глушитель) к концу выхлопной трубы. С помощью прилагаемого кронштейна закрепите блок глушителя под караваном.
На что обратить внимание при установке глушителя:
- Направьте его в сторону от фургона, чтобы пары не попали под фургон
- Не направляйте его в сторону навеса, иначе вы сосать выхлопные газы, когда сидишь на улице
- Попробуйте проложить выхлопную трубу под небольшим уклоном от дизельного нагревателя (чтобы конденсат мог стекать)
- Установите глушитель так, чтобы отверстие для винта было вверху, а отверстие для слива конденсата — внизу
Крепление топливного бака
Место установки дизельного обогревателя Топливный бак полностью зависит от вас. Мы решили положить его в кузов фургона вместе с другими канистрами. Некоторые люди добавляют его в свой ящик для инструментов на дышле. Везде, где есть смысл для вашей настройки, все в порядке.
Вам нужно будет установить ниппель топливопровода внутри топливного бака, что может быть немного сложнее.
На топливном баке есть два варианта высверливания и вставки ниппеля топливопровода. Один сбоку бака, другой снизу. Имейте в виду, что если вы пойдете через боковое отверстие, топливный насос никогда не сможет получить доступ к последней части топлива в нижней части бака.
Выберите тот, который подходит вам больше всего, затем просверлите отверстие, достаточно маленькое, чтобы ниппель топливопровода плотно вошел в него.
Ниппель топливопровода должен быть вставлен изнутри бака и выступать снизу (или сбоку). Для этого возьмите длинный кусок проволоки (подойдет изогнутая вешалка), на который можно вставить ниппель топливопровода. Затем пропустите этот провод через просверленное отверстие и вверх через горловину резервуара. Поместите ниппель топливопровода на верхний конец провода, затем вставьте ниппель в прорезь.
Оттуда вы можете закрепить его снаружи с помощью уплотнительного кольца и гайки. Затем вы можете добавить топливопровод и кусок черного столярного изделия к ниппелю и закрепить его зажимом.
Установка топливного бака:
- Просверлите отверстие в отведенном месте сбоку топливного бака ИЛИ на дне бака просверленное отверстие и вверх через отверстие в верхней части бака
- Наденьте ниппель топливопровода на конец провода вверху, затем протяните его вниз в просверленное отверстие внизу
- Закрепите ниппель на месте с помощью уплотнительное кольцо и гайка снаружи бака
- Присоедините соединительный элемент и топливопровод, а затем закрепите их
Если вас интересуют законные основания для перевозки запасного топлива в кузове прицепа или каравана, ознакомьтесь со статьей ниже.
Установка топливного насоса и топливного фильтра
Перед установкой топливного фильтра и топливного насоса вам потребуются скользящие соединительные детали на каждом конце. Они будут зажаты при добавлении топливопровода. Найдите место под фургоном, чтобы установить фильтр и насос, ближе к концу топливного бака.
ВНИМАНИЕ: Говорят не ставить насос дальше 2 метров от топливного бака.
Советы по установке топливного фильтра и топливного насоса:
- Установите фильтр и насос где-нибудь под фургоном, но рядом с топливным баком
- Топливный фильтр устанавливается ближе всего к топливному баку
- Топливный бак Насос устанавливается ближе к дизельному обогревателю с помощью амортизатора топливного насоса
- Убедитесь, что и фильтр, и насос установлены под углом от 15 до 30º для оптимальной работы
Подсоедините топливопровод
Теперь пришло время добавить топливопровод от бака к фильтру и насосу, а затем к дизельному обогревателю.
Измерьте 3 длины топливной магистрали:
- От топливного бака к топливному фильтру
- От топливного фильтра к топливному насосу
- От топливного насоса к подогревателю дизельного топлива
ПРИМЕЧАНИЕ. Вы используете очень острое лезвие на плоской поверхности, чтобы перерезать топливопровод, чтобы не раздавить его.
Когда дело доходит до крепления каждого отрезка топливопровода, вам нужно будет надеть зажимы на каждый конец трубопровода, чтобы все они были закреплены на месте.
Если вы можете предварительно заправить топливную магистраль от бака к топливному насосу сейчас, вы уменьшите износ насоса при первоначальной заправке и запуске.

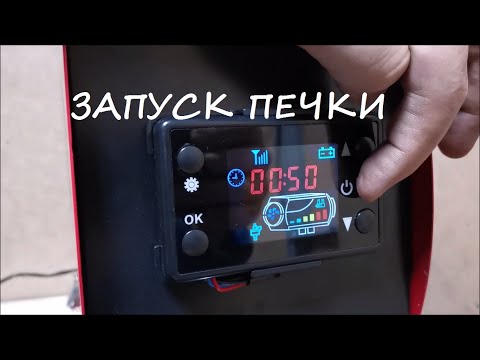

Подключение проводки и монитора
Проводка plug-and-play, поставляемая с дизельным обогревателем, очень проста в подключении. Соединения различной формы не требуют пояснений, и легко увидеть, что к чему идет. Единственные реальные знания, которые вам здесь потребуются, — это основы подключения положительного и отрицательного проводов к аккумулятору каравана и установка предохранителя.
Найдите удобное место на стене для крепления ЖК-монитора, так вы будете использовать дизельный обогреватель после его полной установки.
Вот куда идут различные соединения:
- Соединение с дизельным обогревателем
- Соединение с топливным насосом
- Соединение со светодиодной панелью управления
- Подключите положительный и отрицательный провода к клеммам аккумуляторной батареи 2 возможно, придется просверлить еще несколько небольших отверстий, чтобы провести проводку в разные места (например, к топливному насосу под фургоном). Вы должны быть в состоянии снять соединительные кожухи, чтобы продеть проводку через маленькое отверстие, а затем снова подключить провода к кожуху.
- Нажмите и удерживайте 🆗 (ОК), затем нажмите 🔽 (стрелка вниз)
- Вы увидите мигающую букву «H OF» на экране
- Нажмите 🔼 (стрелка вверх)
- Теперь вы увидите мигающую надпись «H ON» на экране.
- Вы должны услышать, как насос начинает тикать под фургоном. посмотри на топливо в топливопроводе). Возможно, вам придется продолжать включать «Цикл заправки» через монитор, поскольку некоторые устройства автоматически прекращают заправку через 60 секунд.
- Нажмите кнопку ⎋ (питание)
- Когда обогреватель нагреется до нужной температуры, вы заметите, что линии в нижней части изображения «дизельный обогреватель» увеличиваются на экране
- Нажимайте кнопку 🆗 (ОК), пока не дойдете до числа с маленькой буквой «v» после него
Запечатайте любой необработанный брус под фургоном
Если какой-либо из брусков под фургоном треснул во время вырезания отверстия, обязательно закройте его небольшим количеством краски. Это просто помогает удерживать воду и влагу от деревянного пола.
Вот и готова установка дизельного обогревателя вашего каравана! Взгляните на приведенные ниже шаги для запуска вашего китайского дизельного обогревателя (или причудливого, если вы выбрали торговую марку) в первый раз. Не забудьте начать с заливки топливного насоса.
Первый запуск дизельного обогревателя каравана
ШАГ 1: Заправьте топливный насос
Самое первое, что вам нужно сделать после установки дизельного обогревателя каравана, это заполнить топливный насос. Следуйте приведенным ниже инструкциям о том, как это сделать с помощью панели управления.
Как заправить топливный насос дизельного отопителя:
ШАГ 2: Включение/выключение подогревателя дизельного топлива
Как включить подогреватель дизельного топлива:
Можно ожидать, что обогреватель быть дымным в первый раз, когда вы запустите его. Будь то сжигание избыточного топлива из-за чрезмерной заливки или избыточного кислорода, который находился в линиях, это совершенно нормально.
Как узнать, при каком напряжении работает устройство (относительно вашей батареи):
Как просмотреть коды ошибок: вы дойдете до буквы «E». Если есть какие-либо ошибки, будет отображаться буква «E» с номером после нее (например, E-07)
Как выключить дизельный обогреватель:
- Удерживайте ⎋ (питание) до тех пор, пока устройство не выключится
- Теперь нагреватель пройдет цикл «охлаждения»
ШАГ 3: Установите температуру
Как отрегулировать температуру дизельного нагревателя:
- Одновременно нажмите кнопки 🔼 (стрелка вверх) и ⚙︎ (настройки)
- (кнопку 🔼 стрелка) и 🔽 (стрелка вниз) для увеличения/уменьшения температуры
Как посмотреть текущую температуру внутри каравана:
- Нажмите 🆗 (ОК), чтобы увидеть температуру окружающей среды в ºC
- Нажмите 🆗 (ОК ) еще раз, чтобы увидеть, какая температура у вас установлена обогревателем на
ШАГ 4: Настройка часов и таймера
Как настроить часы на панели управления дизельным отопителем:
- Нажмите кнопку ⚙︎ (настройки)
- Первая цифра будет мигать.
Используйте 🔼 (стрелка вверх) и 🔽 (стрелка вниз), чтобы изменить число вверх или вниз - Нажмите 🆗 (ОК), чтобы перейти к следующему номеру, затем используйте стрелки, чтобы установить правильную цифру
- Нажмите 🆗 (ОК ) для доступа к экрану «Таймер»
Как настроить таймер дизельного отопителя:
- Если вы нажали 🆗 (ОК) после установки времени, вы окажетесь на экране «Таймер». Если нет, нажмите ⚙︎ (настройки), затем 🆗 (ОК) четыре раза, чтобы перейти к экрану «Таймер».
- Нажмите 🔼 (стрелка вверх), чтобы включить таймер «Время начала» с помощью стрелок вверх и вниз, затем нажмите 🆗 (ОК)
- В следующий раз появится «Время окончания». Нажмите 🆗 (ОК)
- Вы попадете на второй экран «Таймер» на случай, если захотите добавить дополнительный таймер. Если нет, он вернется к исходному экрану «Часы»
ШАГ 5. Сопряжение пульта дистанционного управления
Как подключить пульт дистанционного управления дизельным отопителем к ЖК-монитору:
- Удерживайте нажатой 🔼 (стрелка вверх) в течение 5 секунд
- На экране появится надпись «HFA»
- Нажмите ON на пульте дистанционного управления для сопряжения
▶️ ВИДЕО: Настройки китайского дизельного обогревателя
Это все для установки дизельного обогревателя каравана, теперь вы можете наслаждаться комфортным зимним кемпингом! Не стесняйтесь делиться своими советами, хитростями и ошибками из собственного опыта установки в комментариях ниже. 👇
ПРИНАДЛЕЖНОСТИ ДЛЯ ПУТЕШЕСТВИЯ
Нашивки Mozzie >
Jockey Wheel Buddy >
Журнал регистрации караванов 6 позже 9002 9001! Получите наши лучшие лайфхаки для путешествий, обзоры лагерей и многое другое! + БЕСПЛАТНЫЙ набор для планирования поездок Поделиться этим! 124
акции Инструменты планирования поездок
Бордер Тахограф Сервис Лтд
Вебасто
Воздушное отопление
С воздушными нагревателями мощностью от 2 кВт до 5,5 кВт в линейке Air Top есть что-то для большинства применений. Будь то автодом, спальная кабина грузовика или обогрев грузового отсека, вы можете положиться на Webasto Air Top, чтобы обеспечить экономичный обогрев в соответствии с вашими требованиями.
Сертифицированный дилер
Компания Border Tachograph Services Ltd гордится тем, что является сертифицированным дилером линейки водяного и воздушного отопления Webasto. Независимо от того, ищете ли вы защиту от замерзания в грузовом отсеке, обогрев конюшни или дома на колесах, у Webasto есть продукт, который удовлетворит ваши потребности. Пожалуйста, поговорите с Фрейзером Робертсоном для обсуждения.
Водяное отопление
Отопитель Thermo Top Evo нового поколения был разработан для новых автомобилей и автомобилей с ограниченным пространством для установки. Имея небольшую площадь, но высокую производительность, Thermo Top Evo идеально подходит для автодомов и подобных установок.
ВВВ Т5/Т6
Комплект Air Top 2000 STC VW
Вы хотите установить обогреватель на свой VW T5 или T6? Специальный комплект Webasto VW с мультиконтроллером теперь доступен в BTS по невероятной цене всего 1 230,00 фунтов стерлингов для автомобилей, использующих Ad Blue, и 1470,00 фунтов стерлингов для автомобилей без Ad Blue. Обе цены включают поставку, установку и НДС (@20%). Для получения дополнительной информации и размещения заказа свяжитесь с Фрейзером Робертсоном по телефону 01978 823434.
Двойной верх Webasto Dual Top — это встроенный водо- и воздухонагреватель, подходящий для использования в автодоме.Двойной верх
Обратите внимание, что из-за сложности компонентов и проблем с цепочкой поставок Webasto, к сожалению, оказалась в неудачном положении, когда
решение о прекращении поставок Dual Top с немедленным вступлением в силу. (апрель 2022 г.).
Border Tachograph Services Ltd будет рада предложить альтернативный продукт для новой установки или полной замены, и мы будем продолжать обслуживать и ремонтировать существующие устройства Dual Top до тех пор, пока запасные части не исчезнут.
Слив котла
Когда наступает осенняя погода и ночные температуры падают, самое время подумать о сливе воды из бойлера отопителя Webasto.
