Как отрегулировать фары на автомобиле: Регулировка света фар своими руками + схема регулировки и видео-инструкция

Регулировка фар - как правильно настроить ближний, дальний и противотуманный свет своими руками

Регулировка фар постепенно сбивается при проезде неровностей, от вибраций кузова или установки новых ламп. Водители не замечают изменений и эксплуатируют автомобиль с оптикой, которая ослепляет встречный поток и не обеспечивает качественного освещения в темное время суток.

Содержание

Когда требуется настройка

Регулировка фонарей требуется не менее 1 раза в год, а также после замены ламп. Свет сбивается постепенно, поэтому человеческий глаз не способен заметить отклонения.

Процесс корректировки светового потока

При эксплуатации автомобиля в тяжелых условиях рефлектор подвергается постоянным вибрациям и нагрузкам. Из-за этого он постепенно занимает неверное положение, при котором световой поток теряется в дали или уходит вниз.

Определить неисправность можно по признакам:

  • свет фар отличается, если встать перед автомобилем;
  • при езде на ближнем свете водители встречного транспорта моргают дальним;
  • ухудшился обзор обочины;
  • галки не различимы и имеют сильное расхождение по высоте или в горизонтальной плоскости.

Корректировка света обеспечит наилучшее освещение автомобильной дороги и окажет положительное влияние на безопасность вождения.

Причины нарушения регулировки света

Многих водителей беспокоит проблема, почему одна фара горит ярче другой, если смотреть на машину со стороны. Это говорит о нарушенной корректировке фар и появлении засветки в области светотеневой полосы.

К факторам, влияющим на настройку оптики, относятся:

  • попадание в крупную выбоину на высокой скорости;
  • неисправность корректора;
  • последствия легкого ДТП;
  • установка ламп сомнительного качества.

Автовладельцы задумываются, почему плохо светят фары после замены ламп. Причиной могут стать как новые световые элементы, так и неаккуратность при монтаже. Некачественные лампы изготавливаются без соблюдения правил и требований, поэтому часто имеют смещение спирали. Рефлектор не может уловить луч, сформировать его и направить на дорогу. В таком случае поможет только покупка новых лампочек. Другим фактором может стать случайное смещение механизма во время замены лампы. В обоих случаях оптика не сможет корректно освещать дорогу.

Разный световой поток от огней

При наезде на неровность фонарь сотрясается, и рефлектор перескакивает в другое положение. Такой же эффект получается при небольшом ДТП. Правильная регулировка фар поможет исправить ситуацию и полностью исключит проблему.

При закисании корректора или перегорании управляющей платы фонари зависают в одном положении и ослепляют всех участников движения при загрузке багажника или салона автомобиля. В таком случае потребуется проверка всех составляющих и замена сломанных деталей.

Самостоятельная регулировка

Чтобы отрегулировать самостоятельно свет, не нужно иметь специального оборудования. Для проведения работ потребуется:

  • подручные инструменты;
  • заранее обслуженный и подготовленный автомобиль;
  • схема для регулировки.

При ответственном подходе и соблюдении инструкций регулировка без прибора не уступит в качестве профессиональному оборудованию.

Необходимое оборудование и оснащение

Для выполнения настройки понадобятся инструменты:

  • рулетка;
  • маркер;
  • строительный уровень;
  • отвертка или шестигранник в зависимости от модели автомобиля;
  • чистая тряпка.

Прибор для настройки фар стоит дорого, найти его можно в специализированных мастерских. Самостоятельная корректировка ничем не отличается от профессиональной, но занимает немного больше времени. Для проведения настройки следует выбирать теплый вечер без ветра и осадков.

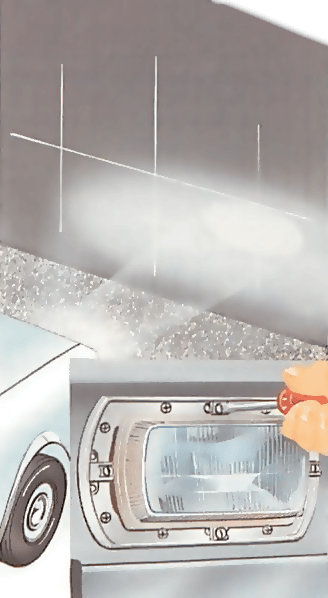

Отверткой ослабляют винт

С помощью настройки можно как улучшить свет фар, так и ухудшить. Негативные последствия возникают только в случае несоблюдения указаний и неправильном построении схемы.

Подготовка автомобиля

Для регулировки света нужно подготовить машину. Для этого нужно выполнить шаги:

  1. Накачать шины в соответствии с указаниями на табличке, расположенной на стойке водительского дверного проема.
  2. Очистить багажное отделение.
  3. Заправить полный бак топлива.
  4. Отмыть кузов на мойке.
  5. Установить машину на ровную площадку перед стеной, воротами гаража на расстоянии в 5 метров.
  6. Покачать кузов для расслабления пружин и амортизаторов.
  7. Открыть капот и протереть тканью оптику.
  8. Выставить корректор в нулевое положение.

Для проверки положения кузова нужно провести внешний осмотр или воспользоваться строительным уровнем.

Нанесение разметки

Схема регулировки поможет выставить верный угол и проверить область светотеневой полосы. Отметки делаются с помощью маркера и подходят для подстройки света рефлекторных и линзованных фар.

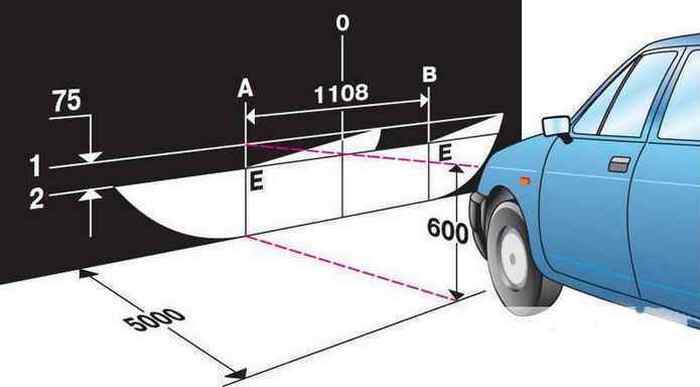

Схема нанесения разметки

Как самостоятельно нарисовать схему:

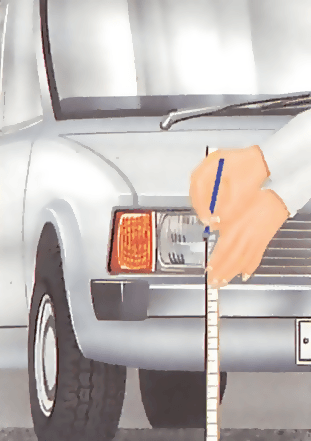

  1. Измерить высоту лампы ближнего света относительно земли.
  2. Перенести горизонтальную линию на стену.
  3. Отметить центр автомобиля на схеме. За ориентир берется центр шильдика на решетке радиатора.
  4. Замерить расстояние между лампами в правой и левой фаре.
  5. Нанести отметки на стене относительно центральной полосы.

Свет фар в темноте даст четкие галки на схеме, благодаря которым можно качественно провести настройку. Такая таблица регулировки подходит для всех автомобилей и часто используется в автосервисах.

Винты в корпусе оптики позволяют изменять угол наклона фар, таблица не даст выйти за пределы рекомендуемых значений.

Места нахождения регулировочных винтов

Регулятор фар — это винты или пластиковые шайбы, которые встроены в корпус оптики и отвечают за угол света.

Винты для настройки ламп

Как настроить положение света регулировочными болтами:

  • винты, которые отвечают за угол поворота рефлектора, располагаются ближе к решетке радиатора;
  • угол света в вертикальной плоскости — зона ответственности винтов, которые находятся около крыльев машины.

Для дальнего света отдельного регулятора не существует. Оптика настраивается двумя основными винтами, которые крутятся с помощью отвертки или шестигранника.

Как регулировать: аккуратно крутить болты и наблюдать за изменением положения света относительно таблицы. Применение силы приведет к сломанному корректору или срезанной резьбе.

Процедура регулировки

Настройка фар с линзами, диодами и галогеном выполняется на подготовленном автомобиле в сухую погоду.

Как настроить линзованные фары:

  1. Установить линию излома галки в соответствии с измерениями расстояния между лампами относительно центра машины.
  2. Высота пучка выставляется ниже горизонтальной линии на 50 мм.
  3. Граница галки не должна выходить за пределы горизонтальной пометки.

Регулировка света с рефлекторной оптикой или светодиодами ничем не отличается от настроек линз.

Водители интересуются, как сделать фары ярче для улучшения видимости дорожного покрытия. Для этого нужно выполнить самостоятельную настройку и периодически проверять состояние фар и настройку света.

Как правильно отрегулировать фары автомобиля

От правильной регулировки оптики зависит не только комфорт, но и безопасность на дорогах. Причём не только ваша, но и других водителей.

Редакция ПМ

С наступлением осени и зимы, когда световой день становится короче, а осадки интенсивней, эффективное освещение дороги становится очень важным фактором в поездках. От того, насколько хорошо вы видите дорогу, зависит ваша безопасность. А на безопасность окружающих влияет то, не слепите ли вы встречных или попутных водителей. Чтобы проблем с этим не возникало, важно иметь правильно настроенные фары на своём автомобиле.

Причин для проблем с оптикой может быть масса. Например, перегоревшая лампочка — редко кто меняет их парами, поэтому может возникнуть разница в распределении светового потока. После ДТП, даже если фары не были повреждены, но их снимали для замены, например, бампера, мало кто задумывается о необходимости регулировки света. Если есть проблемы с передней подвеской, то это тоже может оказать своё влияние на то, куда будет направлен свет. Словом, причин для настройки фар существует масса, но мало кто об этом задумывается. Как же правильно отрегулировать головную оптику автомобиля?

С помощью профессионалов

Наиболее логичным выглядит визит на станцию техобслуживания, где есть необходимое оборудование и знающие специалисты. Для настройки фар потребуется привести давление в покрышках до значений, рекомендуемых производителей, установить салонный корректор фар в «0», убрать все лишние вещи из багажника, полностью заправить топливный бак, а за руль посадить либо водителя машины, либо человека, максимально схожего с ним по массе. В таких идеальных условиях с помощью специального инструментария настраивается ближний свет, а после этого дальний уже автоматически будет соответствовать необходимым стандартам.

Как правильно отрегулировать фары на автомобиле

От такой процедуры, как регулировка фар, напрямую зависит не только удобство поездок на автомобиле, но и их безопасность. Каждый завод-изготовитель делает автомобили с настроенной оптикой. Однако, по прошествии некоторого времени фары начинают требовать регулировки.

Вопрос о том, как правильно отрегулировать фары, закономерным образом встает после любой аварийной ситуации, ремонта кузова, связанного с заменой кузовных деталей, а также деталей переднего оперения авто. Появиться необходимость настройки может и после замены стоек подвески и пружин.

Регулировка осветительных приборов нужна для того, чтобы световой поток имел правильное направление по отношению к краям обочины и проезжей части. От того, насколько фары выставлены правильно, зависит не только комфорт. В первую очередь от этого зависит безопасность, особенно в условиях езды при ограниченной видимости, в темное время суток или в сумерках.

Как же отрегулировать фары?

Лучше всего, конечно, доверить эту процедуру специалистам в автосервисе. Все необходимое оборудование, как правило, есть в любом салоне. Если с машиной не происходило чего-либо радикального, то фары, как правило, требуют лишь небольшой регулировки. Ее так же можно сделать в любом автосервисе.

Можно отрегулировать фары своими руками

На современных авто регулировку можно выполнить без разборки головной части оптики. Как правило, делается это при помощи регуляционных винтов в тыльной стороне осветительных приборов. Таким образом, фары можно поднять или опустить, а также сдвинуть направление светового пучка к центру или в сторону. Для этого может потребоваться крестовая отвертка, торцевой или накидной ключ, а также шестигранник.

Порядок регулировки

Для всех автомобилей порядок регулировки фар один и тот же. Прежде всего, стоит позаботиться о том, чтобы машина стояла на ровной площадке. Также нужна ровная поверхность, например, стена, на которую можно будет повесить импровизированный тарировочный экран.

Машину следует поставить в 5 метрах от стены. После этого наносим на стену разметку экрана. Делается она от центра, который будет линией «0». Она должна совпадать с продольной осью авто.

Затем нужно исмерить расстояние между центрами фар и перенести их на экран, помечая левый «Л» и правый «П» центр соответственно. После меряем высоту центров от земли и пола. На этой высоте размечаем линию «Н». Помним, что при этом могут наблюдаться отличия между фарами. Сделав все это на машинах с гидрокорректором или электрокорректором, устанавливается положение со значением «0». Если этого не сделать корректор, вернется в исходное положение.

Теперь можно включать ближний свет. Каждую фару лучше настраивать по отдельности, закрыв одну из них чем-нибудь. Можно также снять с одной фары питание. Помним о том, что световой пучок противотуманных фар регулируется только по высоте.

Фары считаются отрегулированными в том случае, если верхние края левых частей их световых пятен совпадут с горизонтальной линией «H». Вертикальные линии «Л» и «П» соответственно должный пройти через точки пересечения наклонных и горизонтальных участков световых пятен.

Чтобы быть уверенным в своём авто, нужно знать, как правильно проверить опорный подшипник в автомобиле.

Как самостоятельно настроить и регулировать фары на автомобиле

Несмотря на большое разнообразие автомобилей, регулировка оптики предполагает следование одной и той же последовательности действий. Настроить фары можно как в условиях сервиса, так и самостоятельно, при этом в последнем случае не потребуется наличие специальных инструментов и приспособлений.

Когда и для чего нужно регулировать фары автомобиля

Каждый автовладелец должен знает, что в тёмное время суток управлять транспортным средством можно только при хорошем освещении, которое способна обеспечить правильная регулировка фар. Если оптика настроена неверно, а угол наклона не соответствует установленным требованиям, то водители встречных машин будут ослепляться потоком рассеянного света. Такая ситуация повышает вероятность возникновения ДТП при встречном разъезде автомобилей. Помимо этого, низкая эффективность работы фар сокращает зону видимости, что также влечёт к аварийным столкновениям.

Эксплуатация автомобиля происходит на дорогах с покрытием, которое в большинстве случаев имеет неровности. В результате угол установки фар изменяется и возникает необходимость регулировки время от времени. Кроме этого, к этой процедуре прибегают в следующих ситуациях:

  • если устанавливалась новая фара, производилась замена лампы либо отражающего элемента;
  • при монтаже противотуманок;
  • в случае ДТП, при котором был повреждён передок автомобиля;
  • при ремонте или замене элементов подвески;
  • при замене колёсных дисков либо шин.
Замена фарыЗамена фарыОдной из ситуаций, когда требуется прибегать к регулировке фар, является их замена

Как настроить правильно: подготовка к работе

Если придерживаться советов опытных автовладельцев, то они не рекомендуют новичкам выполнять самостоятельную регулировку оптики без предварительной подготовки к этому процессу. В противном случае придётся обратиться за помощью в автосервис. Этап подготовки к настройке предполагает создание условий, которые соответствуют стандартному положению автомобиля:

  1. Перед началом регулировки из багажного отделения убирают все посторонние предметы и оставляют только штатные инструменты, к которым относится аптечка, домкрат, знак аварийной остановки.
  2. В ходе настройки кузов должен располагаться правильно, для чего проверяют давление в шинах. Параметр должен соответствовать рекомендациям завода-производителя.
  3. Если регулировку осуществлять совместно с помощником, то процедуру можно ускорить, при этом весовые категории с владельцем должны быть одинаковыми.
  4. Выполняют очистку оптики от грязи. Для удаления дорожной пыли используют чистую воду, а для того чтобы избавиться от масла и прочих химических веществ, используют органический растворитель.
  5. Регулировочные винты предварительно смачивают проникающей жидкостью. После, крепёж ослабляют и проверяют, насколько надёжно фары посажены в нише.
  6. Перед началом регулировки требуется найти ровную площадку и произвести на стене вертикальную разметку.
Проверка давления в шинахДля подготовки автомобиля к регулировке оптики, одним из пунктов является проверка давления в шинах

Нанесение разметки для регулировки

Для правильного осуществления разметки требуется подъехать к стене на 2 м, после чего на неё наносится центр автомобиля и центральную ось ламп. Далее, следует отметить расстояние от поверхности дороги до выбранного осветительного прибора. От центра фары отмечается расстояние до центра машины. Затем отмечают линию, ниже от нанесённой на 5 см. Она будет соответствовать положению лампы от пола. После отъезжают от стены на 7 м. Далее, точки, соответствующие оптическим центрам каждого осветительного прибора, соединяют линией, которая дополняется ещё тремя вертикально расположенными отрезками (от центра фар и центра автомобиля). Когда разметка будет закончена, приступают к регулировке ближнего и дальнего света фар.

Разметка для регулировки фарПрежде чем настроить фары, необходимо на вертикальной стене нанести разметку, в соответствие с которой можно будет понять, куда нужно смещать оптический прибор

Способы регулировки фар машины

Существует несколько вариантов регулировки оптических приборов:

  1. Применение стенда. Этот способ используется в условиях автосервисов.
  2. Регулировка с помощью прибора, с помощью которого можно добиться оптимальных результатов.
  3. Если прибора нет, то юстировку можно выполнить вручную.

Настройка оптики на СТО

Далеко не каждый водитель знает, как отрегулировать оптический прибор правильным образом. В этом случае лучшим выходом будет обратиться на СТО, где при помощи специальных приборов отрегулируют фары, при этом точность будет выше, чем при ручной настройке. Если процедура выполнялась впервые, то также стоит обратиться на СТО для проверки точности проведённой работы. В результате вы будет знать, насколько все правильно делаете.

Настройка оптики приборомВ условиях СТО фары регулируют при помощи специального оборудования

Самостоятельная регулировка

Для настройки оптики своими руками прибегают к стандартной схеме. В то же время некоторые производители автомобилей и ламп предлагают свои методы регулировки. Как правило, схема регулировочного процесса должна прилагаться к технической документации на машину. Универсальный способ, который подходит для большинства автомобилей, предполагает следующую последовательность действий:

  • на ровной вертикальной поверхности (стене) выполняется разметка, которая будет задействована в качестве стенда;
  • автомобиль располагают перед стеной на ровной горизонтальной площадке на удалении 7–10 м.

Пошаговая настройка фар своими руками

Когда все подготовительные мероприятия выполнены, можно приступать к регулировке ближнего, а затем дальнего освещения.

Настройка ближнего света

После правильной разметки включаем свет фар. В первую очередь производится регулировка угла наклона оптического прибора. Параметр должен совпадать с горизонтальной линией, отмеченной на стене. Чтобы добиться нужного пучка света вращают регулировочные винты, которые располагаются на тыльной стороне фары в подкапотном пространстве. Процесс происходит попеременно, при этом один прибор регулируется, второй прикрывается, например, картоном. При установке пучка света немного ниже места, где отмечены центры оптических приборов, можно считать, что процедура выполнена правильно.

Регулировка фар своими рукамиРегулировка фар своими рукамиНастройка фар выполняется регулировочными винтами, расположенными с тыльной стороны оптического прибора

Настройка дальнего света

Дальнее освещение регулируется отдельно от ближнего, при этом несколько изменяется разметка на стене. Вертикальная поверхность должна быть ровной и гладкой, но расстояние должно составлять минимум 10 м. Последовательность разметки такова:

  1. Полностью снаряжённый и заправленный автомобиль устанавливают на ровной площадке напротив вертикальной поверхности, на которой размечается положение центров фар. Для фиксирования реальных мест этих центров, ищем их на машине. Полученные точки соединяются, также проводится горизонтальная линия на 12 см ниже основной.
  2. После разметки автомобиль отгоняется на 10 м, регулятор освещения выставляется на ноль. Световой пучок, который получен от головной оптики, обязательно должен находиться верхней границей на нижней линии под основной горизонталью.
Видео: регулировка фар на примере Ford Fusion

https://youtube.com/watch?v=E0744IgpQfI

Регулировка ПТФ

Настройка осуществляется путём вращения оптического прибора по вертикали и горизонтали, добиваясь оптимального угла наклона. Предварительно ослабляют болты крепления противотуманок к бамперу и выполняют следующие действия:

  • Автомобиль устанавливают на ровной поверхности на расстоянии порядка 5–7 м от вертикальной поверхности (например, стена дома). Машина должна быть установлена таким образом, чтобы её ось была перпендикулярна плоскости, на которой будет осуществляться разметка.
  • Давление в шинах должно соответствовать норме, при этом сам автомобиль нужно качнуть сбоку, чтобы пружины подвески стали на место.
Схема регулировки противотуманных фарСхема регулировки противотуманных фарРегулировка противотуманных фар имеет некоторые отличия, по сравнению с головной оптикой

Сам процесс регулировки состоит из следующих шагов:

  1. Измеряется расстояние между центром противотуманной оптики и основанием площадки.
  2. Отмечается горизонтальная линия на стене, уровень которой соответствует выполненным измерениям.
  3. Включают ближний свет и делают отметку на вертикальной поверхности с нанесением центра двух лучей.
  4. Выключают ближний свет и включают противотуманные фары.
  5. При расположении автомобиля в 5 м от поверхности с разметкой, верхняя граница пучка света должна находиться на 10 см ниже высоты от уровня горизонтальной площадки. Противотуманная оптика должна устанавливаться параллельно продольной оси машины.
  6. Между центрами световых пучков расстояние должно составлять 1200 мм.
  7. На стене проводится линия, которая разделяет автомобиль на две половины.
  8. Чертится полоса, которая на 10 см ниже первой.
  9. Измеряют расстояние от противотуманной фары до земли и от лампы до центра автомобиля.
  10. Полученное пересечение линий и будет центром противотуманок.
Видео: как отрегулировать противотуманные фары без прибора

Такова схема регулировки фар головного света и противотуманок. Ознакомившись с последовательностью действий, настройку можно выполнить самостоятельно. Правильно выполненный процесс повышает уровень безопасности водителя, пассажиров и других участников дорожного движения в тёмное время суток. Из сказанного можно сделать вывод, что периодическая проверка эффективности работы фар является важным мероприятием и пренебрежение этим процессом неуместно.

Для самостоятельной регулировки фар потребуется подготовить автомобиль, найти вертикальную поверхность, ровную площадку под него и правильно нанести разметку. Останется настроить оптику регулировочными винтами, следуя определённой последовательности действий.

Как отрегулировать фары

Если вы когда-либо проклинали встречного водителя, потому что его огни ослепляли вас, или заметили, что ваши огни имеют тенденцию освещать верхушки придорожных деревьев вместо дороги, есть хороший шанс, что вы имеете дело с смещенными фарами.

Правильное положение фар чрезвычайно важно для безопасности автомобиля. Правильно настроенные фары не только освещают дорогу, они помогают освещать дорожные знаки и любых животных, которые могут выпрыгнуть на дорогу.Вождение со смещенными огнями опасно, и их следует отрегулировать как можно скорее.

К счастью, отрегулировать фары довольно легко, и большинство людей могут справиться на подъездной дорожке или в гараже. Тем не менее, новые автомобили с галогеновыми или высокоинтенсивными лампами должны быть доведены до профессионала для правильного выравнивания.

Часть 1 из 3: Причины, по которым необходимо отрегулировать фары

В большинстве случаев фары со временем просто выходят из строя. Фактически, большинство фар необходимо будет регулировать каждые несколько лет.Вот несколько причин, по которым ваши фары могут быть направлены на небо:

Причина 1: Слишком большой вес . Одна из наиболее распространенных причин, по которой фары не светят на дороге или ослепляют встречных водителей, связана с избыточным весом в багажнике или в багажном отделении. Это оттолкнет заднюю часть автомобиля настолько, чтобы наклонить его переднюю часть вместе со световыми лучами.

  • Если вы часто перевозите большие грузы, вы можете подумать о воздушном ударе с выравниванием нагрузки, который решит проблему.Расходы будут варьироваться, но ожидайте потратить несколько сотен на удары и установку. Эти амортизаторы автоматически закачивают больше жидкости в задние амортизаторы, чтобы поддерживать дорожный просвет при отягощении автомобиля.

Причина 2: Изношенные удары . Как и при перевозке тяжелого груза, изношенные удары могут привести к тому, что фары будут направлены слишком высоко. Когда амортизаторы изнашиваются, они провисают, и если провисают задние амортизаторы, передняя часть автомобиля будет направлена ​​выше, чем обычно, отбрасывая фары.Хотя регулировка фар решит эту проблему, замена амортизаторов является лучшим вариантом.

Причина 3: Автомобиль был сбит . Если кто-то постучит передней частью вашего автомобиля своим автомобилем, возможно, что фары будут сбиты, но не будет видимых повреждений вашего автомобиля.

Часть 2 из 3: Проверка выравнивания ваших фар

Довольно просто проверить выравнивание ваших огней. Все, что вам нужно, это плоская поверхность, стена для проецирования света, рулетка, уровень плотника, отвертка и немного ленты.Вот пошаговые инструкции о том, как убедиться, что ваши огни выровнены.

Шаг 1: Подготовить автомобиль . Чтобы убедиться, что автомобиль правильно выровнен при выравнивании фар, убедитесь, что все шины накачаны должным образом, в автомобиле есть как минимум половина топливного бака, и на сиденье водителя есть кто-то. Это обеспечит выравнивание транспортного средства и отражает общие условия вождения при проведении измерений.

Шаг 2: припарковать машину .Найдите плоскую ровную поверхность со стеной перед ней и припаркуйте автомобиль на расстоянии 10-25 футов от стены или двери гаража с огнями, направленными на стену. Это расстояние является оптимальным, поскольку оно воссоздает общие условия на дороге. Если у вас плоская подъездная дорога, гаражные ворота должны хорошо работать, в противном случае рассмотрите первый этаж парковочной рампы, поскольку она обычно ровная, темная и имеет стену.

Шаг 3: Выровняйте автомобиль . Нажмите несколько раз на все четыре угла автомобиля вверх и вниз, чтобы установить подвеску и убедиться, что амортизаторы находятся на одном уровне.

Шаг 4: Измерьте огни . Используйте рулетку для измерения от фиксированной точки на каждой из фар вниз к земле. Измерения должны быть в пределах полдюйма друг от друга. Это проверит, что подвеска не провисает с обеих сторон, что приведет к срыву измерений.

Шаг 5: Включите фары . Включите свет, но не используйте противотуманные фары или дальний свет. Используйте ленту, чтобы отметить горизонтальную и вертикальную осевые линии лучей фар.

Шаг 6: Измерьте линии . Центральные линии не должны быть выше 3,5 футов над землей. Используйте уровень плотника, чтобы убедиться, что осевые линии от каждой фары равны. Если линии не четные, опустите более высокую отметку до уровня нижней.

Шаг 7: Резервное копирование автомобиля . Теперь нужно зарезервировать машину, чтобы она находилась ровно в 25 футах от стены. Это не следует оценивать, используйте рулетку, чтобы автомобиль находился ровно в 25 футах.

  • Хотя 25 футов является стандартным для большинства автомобилей, технические характеристики различаются в зависимости от автопроизводителя, поэтому обязательно ознакомьтесь с руководством по эксплуатации для получения подробной информации. Независимо от рекомендуемого расстояния, точность является ключевым фактором, поэтому тщательно измеряйте расстояние с помощью рулетки.

Часть 3 из 3: Регулировка освещения

Теперь пришло время внести коррективы, чтобы ваши огни светили на дороге, где они принадлежат.

Шаг 1: Найти регулировочные винты .Первое, что вам нужно сделать, это найти регулировочные винты на вашем автомобиле. Во многих случаях необходимо будет снять накладное кольцо с фары. Большинство регулировочных винтов расположены сверху и сбоку от корпуса светильника. Они должны быть четко обозначены.

  • Если вы не можете найти винты, обратитесь к руководству пользователя.

  • Следует отметить, что некоторые производители установили регулировочные винты в моторном отсеке за корпусом фары.Возможно, потребуется извлечь аккумулятор или даже резервуар охлаждающей жидкости, чтобы добраться до винтов. В некоторых случаях это может быть платным, чтобы сделать работу профессионала.

Шаг 2: индивидуально отрегулировать фары . Если это возможно, то помощь сидящего на водительском сиденье другого человека, который может включать и выключать свет. Фары должны быть отрегулированы по одному. Положите тряпку или полотенце на стул перед светом, который вы хотите заблокировать. Непосредственное закрытие светового блока может повредить пластиковую линзу - она ​​может стать слишком горячей, если полностью заблокирована.

Шаг 3: Отрегулируйте вертикальное поле . Винт на верхней части корпуса светильника следует повернуть по часовой стрелке, чтобы поднять свет, и против часовой стрелки, чтобы уменьшить свет. Фара должна быть отрегулирована до тех пор, пока верхняя часть наиболее интенсивной части светового луча не начнет светить непосредственно на или чуть ниже центра линии на стене.

  • Может быть несколько трудно определить середину наиболее интенсивной части луча, но в целом должно быть очень мало общего луча над линией.

  • Лампы должны быть выключены при регулировке винтов, а затем снова включены, чтобы определить, была ли корректировка успешной или необходима дальнейшая регулировка.

Шаг 4: Отрегулируйте горизонтальное поле . Винт на боковой стороне корпуса светильника должен быть повернут, чтобы обеспечить правильную / правую регулировку. Отрегулируйте объектив так, чтобы наиболее интенсивная часть луча находилась справа от вертикальной линии.

Шаг 5: Проверьте инструкции производителя .Всегда полезно проверять рекомендации производителя при регулировке фар, так как могут быть очень точные спецификации, которые следует соблюдать. Это особенно верно с более яркими фарами на новых транспортных средствах.

Шаг 6: Проверьте свои результаты . Пришло время вывести автомобиль на дорогу, чтобы убедиться, что фары правильно отрегулированы. Этот шаг важен, потому что, если вы выполнили регулировку неправильно, передние фары могут быть больше не в настройке.Проверьте их на темной дороге, чтобы вы могли правильно оценить регулировку. Если они все еще не настроены должным образом, повторите эти шаги, пока они не исправятся.

Если вам трудно правильно настроить фары или вам просто неудобно выполнять такую ​​работу на своем автомобиле, сертифицированный механик из YourMechanic с радостью приедет к вам домой или в офис, чтобы выполнить регулировку.

,

Как отрегулировать фары на Honda Cars

от Contributing Writer Обновлено от 12 июня 2017 г.

Фары, которые не отрегулированы надлежащим образом, могут создать много проблем как для водителя, так и для встречного движения. Если фары направлены слишком высоко, даже ближний свет может быть слишком ярким для встречного движения. Если фары направлены в неправильном направлении, вам может быть трудно увидеть дорогу в темноте. Механические магазины взимают плату за проверку и регулировку фар.Научитесь регулировать фары на автомобиле Honda и решить проблему самостоятельно.

Под капотом:

Как отрегулировать фары на Honda Accord 2001 года

Припаркуйте Accord перед чистой твердой поверхностью, такой как стена или дверь гаража. Включите фары автомобиля и используйте кусок ленты, чтобы отметить центр каждого луча фар на стене. Это будет ориентир для фар.

Отодвиньте Accord на 25 футов от стены.Откройте крышку и вставьте отвертку Phillips в один из вертикальных регуляторов под крышкой. Вертикальный регулятор представляет собой круглый цилиндр, расположенный за каждой фарой, рядом с опорой радиатора. Внутри каждого вертикального регулятора находится регулировочный винт, используемый для поднятия или опускания фар.

Включите фары. Центр лучей фар должен находиться на 2 дюйма выше места, отмеченного на стене. Поверните винт по часовой стрелке, чтобы опустить балки, и против часовой стрелки, чтобы поднять их.Как только центр балки окажется в правильном положении, закройте капот.

Вещи, которые вам понадобятся

  • Пустая стена

  • Лента

  • Рулетка

  • Отвертка Phillips

Как отрегулировать фары на Honda Civic DX

поверхность. Вытащите из машины все, кроме того, что обычно хранится в машине. Позаботьтесь о том, чтобы человек, близкий к вашему весу, сел на место водителя, чтобы автомобиль был максимально приближен к нормальным условиям вождения.Также убедитесь, что давление в шинах находится на правильном уровне, прежде чем регулировать фары.

Откройте капот и найдите индикатор горизонтальной регулировки за фарами. Этот индикатор расположен на задней части корпуса фары на стороне, ближайшей к внешней части автомобиля. Это похоже на серию болтов и гаек, но на нем есть маленькие шестерни, которые того же цвета, что и пластик на задней части фары. Индикатор должен быть выровнен с «0». Если индикатор не выровнен по отметке «0», с помощью отвертки с головкой Philips поверните винт на регулировочной шестерне, пока отметка «0» не будет совмещена.

Найдите индикатор вертикальной регулировки. Этот индикатор расположен в верхней части задней части фары. Это трубка жидкости ярко-зеленого цвета, похожая на плотниковую. Пузырь на уровне должен быть в центре, между двумя самыми длинными отметками на трубе. Если пузырь не находится в центре, используйте отвертку с головкой Philips, чтобы повернуть винт в шестерне, расположенной в верхней части фары.

Повторите шаги для оставшейся фары, сделав их идентичными.

Как отрегулировать фары в Honda Accord

Подготовьте Honda Accord для регулировки фар. Припаркуйте автомобиль на ровной поверхности на расстоянии 15-25 футов от стены или двери гаража. Вы можете добавить вес в машину, если ваш топливный бак меньше половины бака. Другие факторы, которые следует учитывать, включают давление в шинах и количество груза в багажнике.

Снимите лицевую панель и найдите регулировочные винты фар. Убедитесь, что вы не путаете регулировочные винты с крепежными винтами, иначе вы закроете всю фару в сборе.

Аккуратно отскочите на Honda Accord, надавив на передний бампер. Подождите несколько секунд, пока суспензия не осядет.

Измерьте расстояние от центра каждой фары до пола и перенесите измерение на стену. Вы можете отметить горизонтальную центральную точку, чтобы вы знали, где разместить метку для каждой фары.

Убедитесь, что фары включены, и с помощью отвертки Phillips отрегулируйте винты. Вам нужно настроить каждую фару в отдельности.

Следите за траекторией на стене и поворачивайте винты в правильном направлении, чтобы перемещать траекторию до тех пор, пока она не достигнет центра метки. Вы хотите, чтобы ваши низкие лучи попадали в пределах 2-дюймового отклонения от центра. Высокие лучи должны быть точно правильными.

Предметы, которые вам понадобятся

  • Рулетка

  • Лента для маскировки

  • Отвертка Phillips

Как отрегулировать фары на Civic

Припаркуйте Civic на расстоянии 25 футов от двери гаража, чтобы что фары стоят перед дверью.

Включите фары, чтобы они светили на дверь.

Откройте капот и поверните регулировочный винт в верхней части каждого из корпусов фар Civic, пока центр лучей фар не окажется в нижней части двери гаража, где дверь соприкасается с землей.

Поверните регулировочный винт на каждом из корпусов фар Civic на внутренней кромке корпуса, пока фары не перекрывают друг друга примерно на 50 процентов или пока лучи фар не сядут прямо перед автомобилем.

Как выровнять фары дома

Только гараж со спецтехникой может Align фары точно. Тем не менее, вам может потребоваться сделать это самостоятельно самостоятельно, если вам пришлось снять блок лампы или поместиться новенький.

Вам также может понадобиться сделать это, если вам нужно совершить ночное путешествие с автомобилем, настолько сильно загруженным сзади, что балки повернуты вверх.

Не пытайтесь регулировать системы с четырьмя фарами. Они слишком сложны для простого метода, описанного здесь.

Чтобы выполнить работу, загрузите свой автомобиль до уровня, на котором вы предлагаете его водить, а затем - до уровня земля с простой стеной (или гаражными воротами) на одном конце.

Маркировка стены

Мелом по вертикальной линии на стене или воротах гаража, напротив центра капота автомобиля. Нарисуйте две внешние линии на равном расстоянии от центральной линии и на таком же расстоянии друг от друга, как центры фар.

Подойдите к машине близко к стене лицом к ней под прямым углом. Отказов машину, чтобы решить подвеска затем нарисуйте вертикальную линию на стене напротив центра автомобиля.

Измерьте расстояние между центрами фар, разделите эту фигуру пополам и нарисуйте еще две вертикальные линии на одинаковом расстоянии с каждой стороны от центральной линии.

Измерьте высоту центров лампы и проведите горизонтальную линию на этой высоте через три вертикальные линии.

Измерьте высоту центров лампы от земли. На этом уровне нарисуйте горизонтальную линию на стене через вертикальные линии, уже находящиеся на своем месте.

Внешние крестики теперь должны быть точно перед центрами ламп. Подчеркните их мелом, чтобы они отчетливо выделялись.

Откиньте автомобиль прямо от стены на 8 метров. Убедитесь, что он точно указывает на центральный крест. Снова отказов.

Регулировка фар

Регулировочные винты могут находиться на передней части ламповых блоков, в этом случае снимите гнездо (декоративный ободок), чтобы добраться до них.

На одиночных круглых фарах предыдущего образца под лицевой панелью находится один самонарезающий винт. Выньте его, потяните лицевую панель вперед и снимите ее с двух выступов в верхней части.

На несколько машин нужно убрать радиатор решетка радиатора - ее можно удерживать саморезами или зажимами. Но многие более поздние автомобили имеют регулировочные винты, кнопки поворота или рычаги это может быть достигнуто изнутри капота. Проконсультируйтесь с вашим руководством, если сомневаетесь.

Может быть один верхний регулятор, который перемещает луч вверх и вниз, и один или два боковых регулятора, которые перемещают его вбок.

Switch передние фары включите их на дальний свет и покройте один - например, пальто.

Закрыв одну фару, поверните боковые регуляторы другой, чтобы отцентрировать яркое пятно на вертикальной линии. Поворачивайте верхний регулятор фары до тех пор, пока светлое пятно не окажется в центре горизонтальной линии. Используйте верхний регулятор, чтобы опустить пятно на 50 мм ниже креста.Накройте лампу и выровняйте другую таким же образом.

Поверните боковой регулятор (ы) на другой, чтобы центрировать самый яркий участок света на вертикальной линии на этой стороне. Используйте верхний регулятор, чтобы установить патч на горизонтальной линии.

Когда патч центрируется на кресте, поверните верхний регулятор, чтобы переместить его на 2 дюйма (50 мм) вниз по стене. Повторите с другой лампой.

Другие методы корректировки

С помощью асимметричного луча ближнего света выровняйте точку широкого V в верхней части луча ближнего света так, чтобы она была на 50 мм ниже креста.

Автомобили с прямоугольными фарами и импортированные из материковой Европы имеют асимметричный ближний свет - прямо перед ним он резко срезан над горизонтальной линией, но это поклонники налево (для британских дорог).

На дальнем свете такие лампы не дают легко найти яркое пятно. Отрегулируйте их на ближний свет.

В верхней части луча ближнего света имеется широкая буква «V», где горизонтальные границы отсечки направлены вверх. Выровняйте точку V на 2 дюйма (50 мм) ниже центра креста.

Некоторые автомобили - в основном французские с фарами Cibie - имеют фары, которые можно установить для поворота налево в Великобританию и вправо за рубеж. У них есть двуглавая маркировка стрелок.

Поменяйте провал с одной стороны на другую, вынув лампочку и вставив ее в набор альтернативных пазов в держателе (см.).

Некоторые автомобили - опять же в основном французские - имеют двухпозиционные рычаги. При переключении в нижнее положение они опускают балки на заданную величину, чтобы примерно компенсировать тяжелые нагрузки.Некоторые универсалы имеют целых пять позиций. В некоторых современных автомобилях водитель может регулировать направление луча изнутри автомобиля.

,

Mustang Регулировка / наведение фар (87-04) - LMR.com

JONATHAN MCDONALD: Итак, вы заменили фары в вашем Mustang, и ваше первое путешествие ночью показывает, что они действительно не освещают дорогу на все. Это определенно не проблема передачи света. Все дело в настройке или ее отсутствии. Тот факт, что ваша новая фара вкручена, не означает, что вы закончили установку. Если у вас есть Mustang от '87 до '93, от '94 до '98 или от '99 до '04, мы покажем вам, как подготовить свой автомобиль к процедуре регулировки, что вам понадобится, где находятся регуляторы и что они делают.

Прежде всего, вам нужно найти место, которое будет максимально темным, ровная земля. Переместите свой автомобиль вплотную к той стене или двери как можно ближе, не касаясь. Включите фары.

Возьмите с собой какую-нибудь синюю малярную ленту или что-то подобное. Любой тип клейкой ленты будет работать. Сделайте горизонтальную линию ленты поперек каждого из световых лучей и сделайте вертикальную линию ленты поперек центра каждого из световых лучей.Теперь переместите свою машину назад на 25 футов.

Теперь в вашем арсенале есть удобный инструмент для регулировки фар. Он будет работать с 87 по 98 год. На '87 до '93, здесь, где ваш горизонтальный регулятор, и здесь, где ваш вертикальный регулятор. Продолжайте и используйте свой инструмент, чтобы переместить регулятор внутрь или наружу, в зависимости от того, куда направлен луч. И вы хотите, чтобы этот луч приземлился, окончательная настройка, где луч находится внизу и справа от того места, где пересекаются ваши ленты.

На Мустанге '94 до '98 снимите крышку радиатора, чтобы иметь полный доступ к внутренним регуляторам.Вот ваш горизонтальный регулятор, а вот ваш вертикальный регулятор. Процесс настройки такой же, как и на теле Fox.

На автомобиле 99–04 года, мужик, они сделали это намного проще. Настроить эти фары очень просто. Все, что вам нужно, это крестовая отвертка. Вот ваш горизонтальный регулятор, а вот ваш вертикальный регулятор.

Поезжайте на своем «Мустанге» и наслаждайтесь ясностью правильной регулировки фар. Перейдите на latemodelrestoration.com и ознакомьтесь с другими решениями Mustang для освещения.

Отправить ответ

avatar
  Подписаться
Уведомление о
