Подключение двух усилителей к магнитоле с 1 выходом необходимо при установке саба и 4 колонок. В этом случае обеспечивается оптимальное задействование усилков в машине. Необходимо тщательно подготовить требуемое оборудование перед тем, как подключить 2 усилителя к магнитоле с 2 RCA-выходами.

Инструкция по подключению

Необходимо правильно выбрать место установки перед тем, как подключить два усилителя к магнитоле. Они не должны располагаться вплотную друг к другу, поскольку эти устройства нагреваются во время работы. Оптимальный вариант — установка одного усилителя в авто под левое переднее сиденье, а второго — под правое.

Межблочный кабель, подключаемый от усилителя к одной магнитоле, прокладывается по полу кузова автомобиля с любой стороны или по потолку, а питательная проводка укладывается по другой стороне. Это поможет избежать помех. Подключение 2 усилителей к магнитоле с одним выходом может осуществляться с помощью разветвителей или без них, а также по мостовой схеме.

Необходимый комплект оборудования

Для подсоединения двух усилителей к магнитоле с линейными выходами потребуются:

  • соединительные кабели;
  • Y-образные разветвители для аудиосигнала с коннекторами RCA;
  • дополнительное реле дистанционного управления.

Толщина проводов питания, идущих до точки разветвления, должна быть не менее 4 мм.

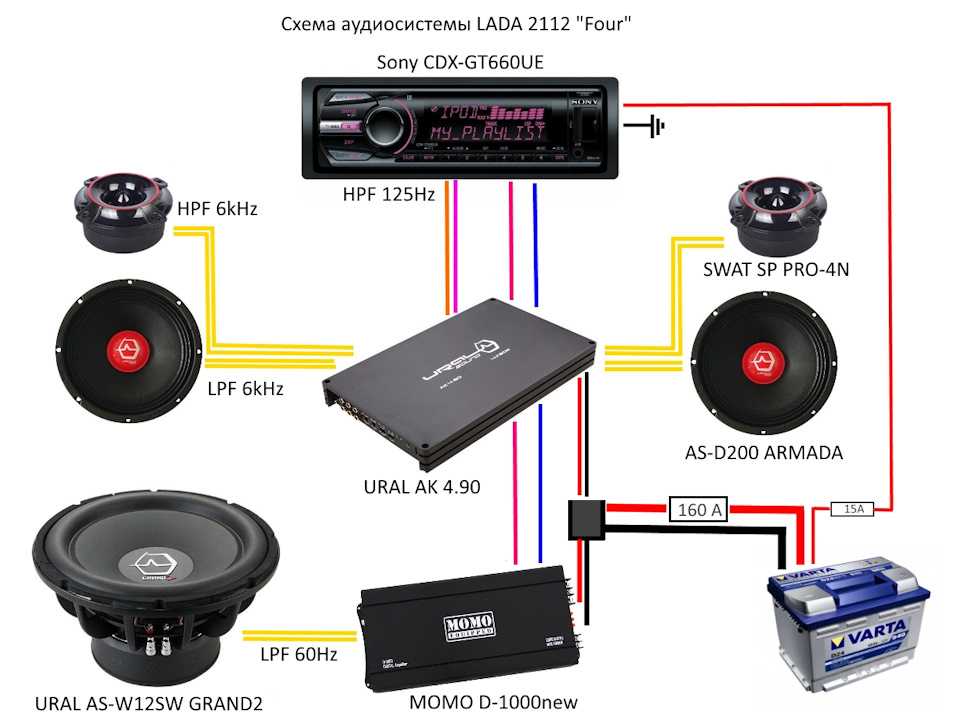

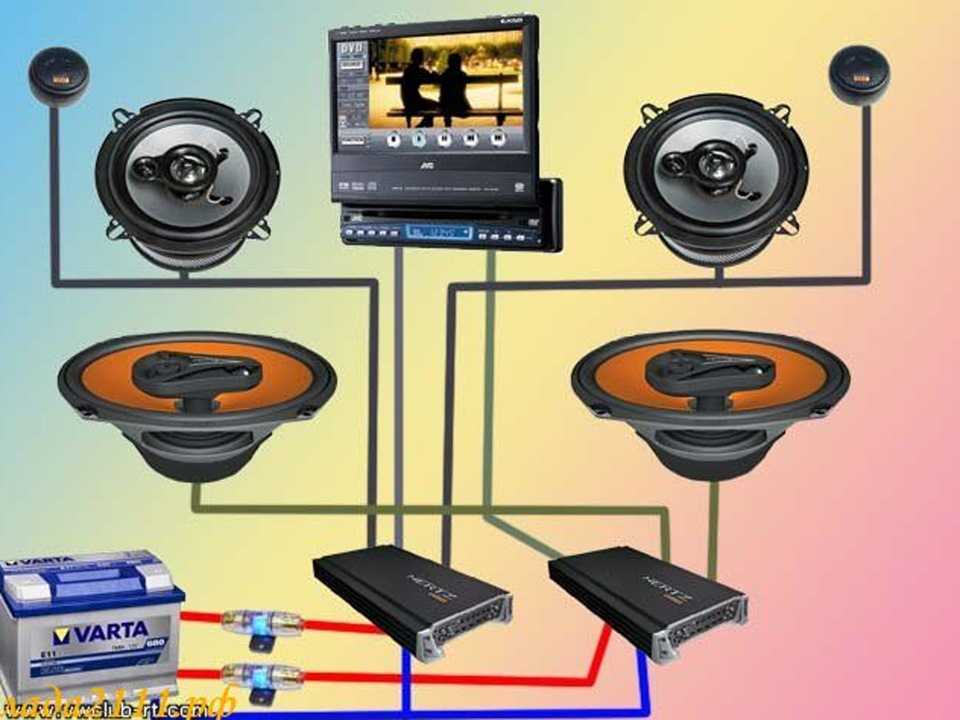

Схема подключения

Перед началом работ по установке и подключению необходимо снять клеммы с автомобильного аккумулятора. Для подключения питания к усилителям надо соединить минусовые клеммы устройств с кузовом автомобиля. Точка подключения выбирается как можно ближе к устройству, чтобы сократить потери питания. Подсоединение положительного полюса осуществляется следующим образом.

Необходимо проложить провод от плюсовой клеммы аккумулятора к точкам установки усилителей. В его разрыв включается общий предохранитель номиналом не менее 35 А. Чтобы правильно разветвить плюсовой провод питания без существенных потерь тока, можно купить клемы.

При их отсутствии можно срастить кабели вручную. Для этого следует взять еще 2 отдельных провода. Каждый из них одним концом подключается к клеммам «плюс» усилков. Другие концы этих проводов скручиваются вместе с проводом, идущим от аккумулятора. Затем скрутка обжимается пассатижами и пропаивается для уменьшения сопротивления и повышения надежности. В заключение место присоединения проводов питания необходимо изолировать клейкой лентой или термоусадочной трубкой.

Для синхронного управления обоими усилителями нужно разветвить идущий оттуда провод голубого цвета с белой полосой.

Стоит учитывать, что не все магнитолы могут справляться с коммутацией двух усилителей. Если при включении такой аудиосистемы перегорает предохранитель головного устройства либо усилитель многократно включается и выключается, то надо поставить дополнительное реле. Его обмотка подключается к голубому с белой полосой проводу и массе. А контакты включаются в разрыв провода, идущего от АКБ или замка зажигания к клемме управления одного из усилков.

Следующий этап подключения — это подача сигнала от автомагнитолы. Для этого можно использовать разветвитель. Он имеет один вход и два выхода. Стоимость разветвителя невысока. Также внутри этого аксессуара есть фильтры, которые борются с помехами, и защитные предохранители.

На каждый стереоканал нужен свой разветвитель. Эти переходники ставятся как можно ближе к усилкам. После этого берется межблочный кабель и подключается к тюльпанам с выхода магнитолы и входу разветвителя. Для передачи аудиосигнала от разветвителя к усилкам берутся еще 4 кабеля с вилками RCA. Они присоединяются к гнездам в соответствии с их цветами.

Для подключения усилителей к магнитоле по мостовой схеме устройства должны быть идентичными друг другу по характеристикам. Мощность звука в этом случае станет более высокой и достаточной для раскачки сабвуфера. Чтобы соединить 2 усилителя по мостовой схеме, понадобится подать аудиосигнал с выхода магнитолы на первый из них. Вход другого устройства соединяется с массой. Выход правого канала первого усилителя соединяется с входом левого канала второго из них.

Свободные акустические выходы обоих усилителей подключаются к динамикам. Поскольку в этом случае сигнал подается только на один вход усилка, необходимо обеспечить смешивание стереосигналов с выхода магнитолы, используя соответствующий адаптер. Моноблок к ГУ с одной клеммой можно подключить коаксиальным кабелем, чтобы еще сильнее сократить уровень помех.

Стоит учитывать, что оба усилителя должны быть рассчитаны на взаимное мостовое соединение. В противном случае последствия такого применения могут быть непредсказуемыми. После установки и подключения следует подать питание, надев клеммы на автомобильный аккумулятор, и проверить работоспособность аудиосистемы и качество звучания.

Сложности и решения

Потребляемый ток аудиосистемы, состоящей из 2 усилителей, возрастает в 2 раза и более. В этом случае генератор и аккумулятор могут не справиться с такой нагрузкой. Батарея будет преждевременно разряжаться, а напряжение в бортовой сети автомобиля во время прослушивания музыки может быть ниже нормы на заведенном моторе.

На большой громкости могут проявляться искажения звука.

Чтобы справиться с этой сложностью, надо поставить более емкий аккумулятор и более мощный генератор. Емкость новой АКБ должна быть на 5…15 А*ч больше, чем у штатной, а ток отдачи генератора — на 10…30 А. Также можно поставить специальный конденсатор, который защитит от просадки напряжения питания усилителей. В момент наименьшего потребления он заряжается, а когда нагрузка увеличивается, — разряжается, поддерживая напряжение почти неизменным.

Если отсутствует звук в динамиках, подключенных к одному из усилителей, то проблема может быть связана с неправильным или ненадежным подключением питания или сигнала с автомагнитолы. Необходимо внимательно проверить все соединения. Корпуса устройств не должны соприкасаться с кузовом автомобиля, чтобы не появлялись контуры заземления, которые приведут к возникновению шумов и помех.

  • Как подключить сабвуфер в машину без усилителя
  • Как подключить усилитель к колонкам в машине
  • Подключение конденсатора к усилителю
  • Подключение сабвуфера к магнитоле

Как подключить 2-х канальный усилитель

Всем привет!

В прошлой статье я Вам рассказал о том Как подключить 4-х канальный усилитель кто не в курсе ознакомьтесь.

В этой статье я хочу рассказать Вам все о подключении 2-х канального усилителя на примере DLS CA-22.

Итак, в рамках этой статьи мы с вами рассмотрим:

1) Что такое 2-х канальный усилитель, для чего он нужен.

2) Классификация.

3) Варианты применения.

4) Схемы подключения.

5) Настройка.

Ну все поехали по порядку 🙂

1) Что такое 2-х канальный усилитель. 2-х канальный автомобильный усилитель — это усилитель с 2-я идентичными/одинаковыми каналами усиления. Применяется для усиления громкости музыки в машине. Подключается к магнитоле и в качестве нагрузки к нему могут быть подключены различные акустические системы или сабвуфер, но обо всем по порядку)).

2) Классификация. На рынке существуют 2-х канальные усилители работающие в классе АВ и D классе.

Вкратце АВ — класс преимущественно обладает меньшей выходной номинальной мощностью и малым коэффициентом нелинейных искажений THD, в следствии чего применение таких усилителей рационально в система SQ — то есть ориентированных на качество звучания. Из минусов АВ класса работы — повышенное энергопотребление и повышенное тепловыделение на радиаторе усилителя в виду низкого КПД.

Теперь про D — класс. Этим усилителям свойственны значительно меньшие габариты они легче по весу, обладают большой высокой номинальной выходной мощностью, но и имеют очень серьезный минус — это более высокие нелинейные искажения, в следствии чего более низкое качество звучания. Но наука не стоит на месте естественно разрабатываются более удачные схемные решения и это же все конечно стоит не малых денег чтобы оправдать более менее приличное качество звучания.

КПД усилителей D класса более высокий и может достигать свыше 90% в сравнении с АВ — классом 50-60%.

2-х канальные усилители выпускаются малой, средней и высокой мощности. Подбирать 2-х канальный усилитель нужно в зависимости от конкретной поставленной/требуемой задачи или цели. То есть что нужно в итоге подключить 2-е колонки? а может все 4? или же сабвуфер? А возможно и то и другое? Давайте четко уясним что мы можем подключить в качестве нагрузки к 2-х канальному усилителю, а что категорически нельзя. Именно об этом наш следующий пункт.

3) Варианты применения. Итак, к 2-х канальному усилителю можно подключить несколько акустических систем или в народе колонок. Мощность акустики/колонок нужно выбирать исходя из мощности и модели усилителя, ведь их и тех и других бывает огромное множество не так ли?!

3. 1) К 2-х канальному усилителю можно подключить 2-е колонки например для фронта работающие в широкую полосу или же с использованием активного кроссовера HPF.

3.2) К 2-х канальному усилителю можно подключить не только 2-е, но и 4-е колонки в параллельном включении. Как это выглядит в действии чуть ниже можно будет увидеть наглядно на возможных схемах подключения.

3.3) К 2-х канальному усилителю можно подключить 2-а или более ВЧ твиттеров как с внешним конденсатором, там и без применения внешнего конденсатора, но при этом обязательно нужно включить HPF фильтр в работу и настроить правильно частоту срезу, в противном случае Вы рискуете спалить «пищалки».

3.4) К 2-х канальному усилителю можно подключить 1-н 4-х Омный сабвуфер по мостовой схеме включения или 2-а 8-Омных сабвуфера возможно даже таких автомобильных сабов и не существует :), это я к тому что например Вы захотите использовать динамики от старой СССР акустики, то вполне можете запараллелить и подключить мостом и все будет классно работать.  Вы подключаете «+» от одного канала усилителя, например левого и «-» от другого канала, например правого как на схеме ниже. Иногда усилитель нужно переключить в мостовой или моно режим отдельным переключателем. Обратите внимание, что в мостовом режиме 99% усилителей не работают на нагрузку ниже 4 Ом! Это очень важно, не соблюдение этого требования приведет к выходу усилителя из строя.

3.5) Ранее мы рассмотрели что и как можно подключить к 2-х канальному усилителю. В этом пункте я объясню как НЕ НУЖНО подключать и в каких комбинациях. Вот к примеру Вы подключили сабвуфер по мостовой схеме включения на этом все! О подключении колонок к этому же усилителю забудьте! Почему? Потому что — во первых усилитель будет перегружен по мощности, во вторых сабвуферы работают на низких частотах (с включенным фильтром LPF) которые колонки просто не умеют воспроизводить. В третьих номинальные мощности сабвуферов гораздо превышают номинальную мощность работы акустики, а как Вы знаете регулировки в усилителе едины для 2-х каналов, то есть регулируется все одновременно для 2-х каналов!

Вывод: Вы используете 2-е колонки в полную полосу + дополнительно Вы можете подключить 2-е «пищалки» через разделительный конденсатор, причем наличие последовательно включенного конденсатора в цепь с «пищалкой» обязательно!

Если Вы уже подключили сабвуфер подключение колонок не возможно! Или колонки или сабвуфер что-то одно из перечисленного! Надеюсь с этим все понятно, двигаемся дальше. Переходим к следующему пункту непосредственно к схемам подключения. Все что было до этого на словах возможно было не очень понятно на схемах ниже будет более наглядно и уверен все поймут что да как.

4) Схемы подключения. В этом пункте рассмотрим 5 основных вариантов подключения двухканального усилителя.

4.1) Схема подключения 2-х колонок к 2-х канальному усилителю:



4.2) Схема подключения 4-х колонок к 2-х канальному усилителю:



4.3) Схема подключения сабвуфера к 2-х канальному усилителю:

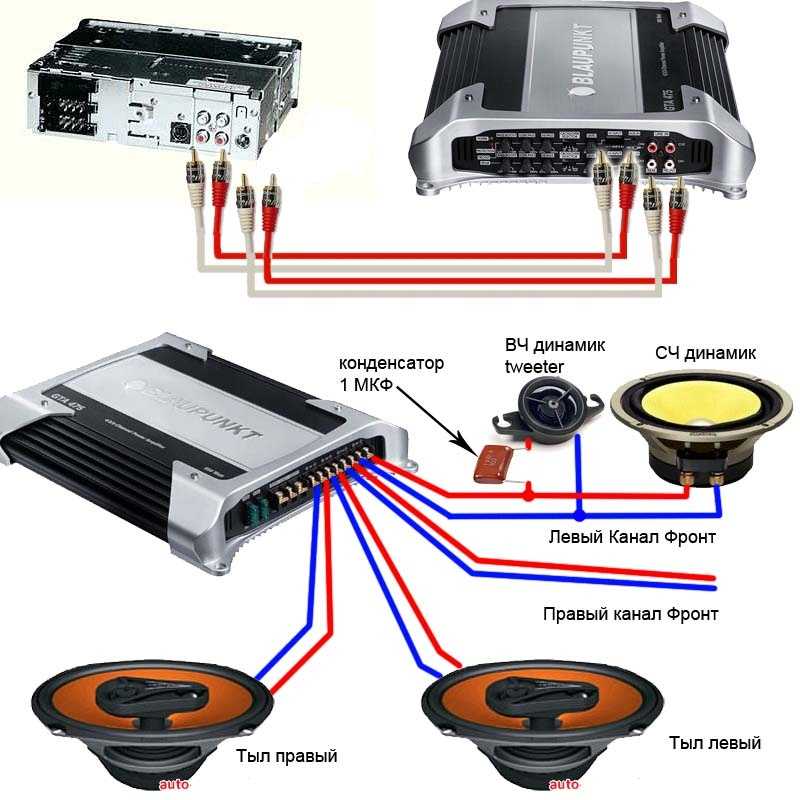

4.4) Схема подключения 2-х колонок и 2-х ВЧ твитеров через пленочные неполярные конденсаторы к 2-х канальному усилителю:



4.5) Схема подключения 2-х ВЧ твитеров к 2-х канальному усилителю:



5) Настройка. Вот мы и подошли к заключительной стадии после подключения нужно настроить 2-х канальный усилитель органами регулировки.



Ручка Gain & Level служит для согласования уровней чувствительности усилителя и линейного выхода магнитолы.

Ручка HPF — это фильтр высоких частот используется в схеме с использованием акустических систем, что-бы отсечь низкие частоты. Работает фильтр следующим образом — он пропускает частоты выше частоты настройки, все что ниже отсекает! В зависимости от типа используемых колонок данная настройка может находится около 100Гц +/- .

Ручка LPF это фильтр низких частот. Работа данного фильтра основана на пропускании частот ниже частоты настройки, как понимать? То есть если к примеру частота настройки установлена на уровне 50Гц значит усилитель будет частоты ниже 50Гц все что выше отсекает. Данный фильтр должен быть включен на усилителе для схем где используется сабвуфер. Еще раз вывод простыми словами оставляет басы на сабе, а голос/речь и все что выше по частотам отсекает! Данную настройку рекомендуют устанавливать не выше 50Гц максимум 100Гц, но это явно перебор, хотя не забывайте все зависит от типа используемого сабвуфера и его оформления. Настраивать нужно не только по цифрам но и на слух чтобы вам самим нравилось звучание.

Переключатель или ручка BassBoost — служит для увеличения подъема низких частот на определенной частоте например 30Гц. Рекомендуется устанавливать в минимум, для избежания клиппирования (избежания искажений) усилителя на большой громкости. Для настройки ВЧ твиттеров фильтр HPF можно устанавливать на частоту среза от 2кГц и выше. В разных усилителях разные диапазоны регулирования фильтров.

На этом по двухканальному усилителю у меня все.

С уважением Иван, удачи и до новых встреч на avtousilok.kz

Методы опробования [2023]

  • Последнее обновление:

Если у вас есть сабвуфер и динамик, использование двух отдельных усилителей может повысить четкость звука и обеспечить более глубокие басы без повреждения компонентов. Однако не все знают, как правильно соединить два усилителя вместе. В этой статье подробно описаны шаги, необходимые для того, чтобы вы могли наслаждаться гибким и усиленным звуком.

Как соединить два усилителя вместе

Соединение двух усилителей вместе можно выполнить разными способами. Это включает в себя использование проводов динамиков, переключателя усилителя, AV-ресиверов, кроссовера и кабельного разъема RCA.

Провода для динамиков

Провода или кабели для динамиков используются для электрического соединения между динамиками и усилителями. Обычно они состоят из двух одинаковых кабелей, помеченных для обозначения разделения аудиосигнала.

Переключатель усилителя

Переключатель усилителя представляет собой простую коробку, позволяющую переключаться между усилителями. Усилители подключаются к входным разъемам, а динамики подключаются к выходу.

Если вы хотите сравнить звучание усилителя или предпочитаете использовать усилитель в определенное время, вам идеально подойдет переключатель усилителя. Это также лучше всего работает, если вы хотите подключить два или три усилителя к динамику.

Наши специалисты упростили процесс, выполнив следующие шаги:

  • Подсоедините провод динамика от одного из усилителей к первому входному разъему на задней панели переключателя.
  • Протяните провод от второго усилителя ко второму входному разъему.
  • Подсоедините провод динамика от первого выходного разъема к динамикам.
  • Если вы хотите переключиться на второй усилитель, все, что вам нужно сделать, это переставить провод динамика с первого выходного разъема на второй выходной разъем.

AV-ресиверы

AV-ресиверы имеют различные каналы для передних и задних динамиков, динамиков объемного звучания (два для задних), центрального канала и сабвуфера. Это означает, что AV-ресивер будет адекватно и одновременно управлять вашими динамиками и сабвуфером.

Ниже приведены шаги по соединению двух усилителей вместе с помощью AV-ресивера.

  • Проверьте разъемы на задней панели ресивера.
  • Подсоедините провод RCA от выходов передних динамиков ресивера к входным разъемам усилителя.
  • Проложите тот же кабель для всех остальных динамиков, включая сабвуфер. Убедитесь, что все правильно подключено.
  • Подсоедините все кабели динамиков от усилителей к соответствующим портам на динамиках.

Кроссовер

Подключение двух усилителей через кроссовер — еще один эффективный метод, если вы хотите использовать все динамики одновременно.

Кроссовер — это устройство, которое отличает высокие частоты от низких. Он направляет высокие частоты на первый усилитель, который обычно питает твитеры, а низкие частоты идут на второй усилитель, который питает сабвуфер.

Ниже показано, как подключить два усилителя к кроссоверу.

  1. Подсоедините соединительный провод к высокочастотному выходному порту кроссовера.
  2. Другой конец того же провода подключите к входному порту усилителя, предназначенному для управления высокочастотным динамиком.
  3. Подключите другой соединительный провод к низкочастотному выходному порту кроссовера.
  4. Подключите другой конец к входу усилителя, который будет питать низкочастотный динамик.
  5. Вставьте провод динамика в гнездо высокочастотного выхода динамика. Сделайте то же самое с входным разъемом.
  6. Проложите другой кабель динамика к низкочастотному выходному разъему динамика, а другой конец — к входному порту.
  7. Измените частоты кроссовера и включите вашу систему.

Кабельный разъем RCA

При подключении усилителей и динамиков требуется кабельный разъем RCA. Кабельный разъем RCA состоит из трех цветных разъемов, которые соединяют аудио- и видеоустройства

Важные напоминания

  • Никогда не подключайте два усилителя к одному и тому же динамику одновременно, так как они могут повредить компоненты, особенно если это система домашнего кинотеатра.
  • Используйте прочные и надежные кроссоверы, соответствующие качеству вашей акустической системы и системе домашнего кинотеатра.
  • По возможности динамики должны иметь разные входы для высоких и низких частот.
  • Убедитесь, что все оборудование подключено к сети.
  • Не включайте все оборудование одновременно. Начните с включения ресивера, а затем усилителя.
  • Подсоедините все кабели к нужным разъемам (входы и выходы).
  • Проверьте все предохранители и выключатели, чтобы избежать обрыва цепи.

Зачем подключать два усилителя вместе?

Подключение двух усилителей обеспечивает большую музыкальную громкость. При подключении двух усилителей чистота звука намного лучше, чем при использовании только одного усилителя.

С двумя усилителями меньше искажений, что обеспечивает четкое звучание. Качество басов значительно улучшается, так как сабвуфер имеет отдельный усилитель.

(Не знаете, где хранить весь медиаконтент? Почему бы не прочитать наши советы о том, как сделать домашний медиасервер своими руками здесь)

Можно ли соединить два усилителя вместе?

Да, можно подключить два усилителя. Тем не менее, было бы полезно, если бы вы правильно подключили их, чтобы иметь хорошую настройку.

Можно ли использовать два усилителя, один сабвуфер?

Да, вы можете использовать два усилителя и один сабвуфер. Подключение одного низкочастотного динамика к двум усилителям обеспечит необходимую вам мощность. Однако используемые усилители должны быть идентичными, и вы должны определить, является ли сабвуфер одинарной или двойной звуковой катушкой. Обычно одна звуковая катушка не работает с двумя усилителями, потому что это вызывает дисбаланс мощности. Двойной саб с двумя усилителями работает эффективно.

Заключение

Соединение двух усилителей вместе — это невероятный способ наслаждаться музыкой с меньшими искажениями. Он позволяет слушать громкую громкость и качественный бас. К счастью для вас, в этом обзоре экспертов подробно описано, как правильно соединить два усилителя вместе, не повредив динамик или усилитель.
