Как подключить антенну к автомагнитоле: активной, в машине, подсоединить автомобильную, электрическая схема, правильно, установка на авто

Содержание

активной, в машине, подсоединить автомобильную, электрическая схема, правильно, установка на авто

На автомобиле антенны используются для работы радио и телевизора, а также для GPS-навигатора. Для обеспечения стабильного приема сигнала необходимо правильно и надежно подключить антенну к магнитоле.

Активная антенна

Активная антенна — это устройство, оснащенное встроенным усилителем для улучшения качества принимаемого сигнала. Электрическая схема подключения активной антенны предполагает не только подсоединение к магнитоле для передачи сигнала, но также и подачу питания.

Какую магнитолу рекомендуете покупать:Poll Options are limited because JavaScript is disabled in your browser.

Подключение активной антенны к автомагнитоле осуществляется следующим образом. Требуется найти вмонтированный в радиочастотный кабель провод питания перед тем, как подсоединить активную антенну. Затем он подключается к голубому с белой полосой проводу автомагнитолы, предназначенному для дистанционного управления.

Соединение может осуществляться как через фишку, так и путем скрутки, место которой следует тщательно заизолировать. После подключения питания к активной радиоантенне штекер на конце сигнального кабеля вставляется в соответствующее гнездо автомагнитолы. Затем радиоприемник включается и настраивается на какую-нибудь станцию.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать ... Перейти к тесту »

Если кабель присоединен правильно и надежно, то автомагнитола будет уверенно принимать радиостанции, находящиеся на расстоянии до 60 км.

Если есть световой индикатор питания устройства, то он должен загореться. При отсутствии приема даже местных FM-радиостанций после подключения активного приемного устройства к автомобильной магнитоле следует проверить, подсоединен ли провод питания к соответствующему выводу ресивера.

Если в магнитоле отсутствует сине-белый провод, то питание на усилитель радиосигнала следует подавать через отдельный выключатель. Он должен иметь подсветку, включающуюся при замыкании контактов. Это необходимо для того, чтобы не забыть отключать питание антенного усилителя при выходе из машины во избежание его перегрева и разрядки аккумулятора. Один из выводов переключателя подсоединяется к проводу питания магнитолы, соединенному с плюсовой клеммой аккумулятора, а другой — к проводу питания активного приемного устройства.

GPS-антенна

Антенна для GPS подключается к автомагнитоле с навигатором таким же образом, как и другое приемное устройство. Вначале следует снять мультимедийную систему, чтобы добраться до задней стенки и антенного гнезда. Затем снимаются накладки приборной панели для проведения кабеля приемного устройства.

Если для подсоединения применяются винтовые клеммы, расположенные на задней стенке устройства, то следует зачистить концы проводов, соединить жилы, вставить их и надежно закрутить винты крепления. При использовании соединителя с защелкой следует надежно вставить его в соответствующее гнездо до щелчка. После подключения все снятые детали ставятся на свои места.

Если антенное устройство для GPS подсоединено правильно, то навигационная система должна сразу определить местоположение. В противном случае следует проверить правильность установки для автомагнитолы GPS-приемника. Оно не должно загораживаться металлическими предметами, которые затруднят прием сигнала со спутника.

Наружная антенна

Перед подключением антенны к автомагнитоле следует проверить, загерметизировано ли место ввода кабеля в кузов машины. Это необходимо для защиты от проникновения осадков внутрь устройства. Затем следует вынуть магнитолу из приборной панели, проложить под последней кабель и зафиксировать его.

Следует проявлять осторожность, чтобы не допускать избыточных перегибов и защемлений антенного провода. Это позволит в дальнейшем избежать порчи кабеля и связанных с подобной неисправностью неполадок. После этого штекер наружного приемного устройства вставляется в соответствующее гнездо автомагнитолы. Если оно по форме не совпадает с вилкой аксессуара, то необходимо использовать переходник.

Внутренняя антенна

Подключение внутренней радиоантенны для авто тоже имеет свои особенности. Например, в некоторых внутри салонных приемных устройствах имеется дополнительный заземляющий провод. Он может быть подключен к общему выводу платы усилителя. Также этот провод может подключаться к защитным диполям, которые расположены между приемными.

Заземляющий провод внутренней антенны следует присоединить к кузову как можно надежнее и ближе к месту ее установки. Если она располагается возле солнцезащитного козырька, то этот провод можно завести под один из саморезов крепления внутри салонного аксессуара.

После этого должен снизиться уровень атмосферных и индустриальных помех, которые проявляются при прослушивании слабых FM-радиостанций в автомобиле. Таким образом, подключаются автомобильные антенны почти одинаково. Имеются лишь небольшие отличия, связанные с особенностями конструкции разных приемных устройств.

активной, в машине, автомобильную, электрическая схема, правильно, установка

Установка или замена проигрывателя требуют коммутации различных кабелей, обеспечивающих работу автомобильного мультимедийного комплекса. При самостоятельной установке аудиооборудования пользователю необходимо знать, как подключить антенну к магнитоле.

Ошибочные действия приводят к некорректной работе радиоприемника, а также выходу из строя электронных компонентов или предохранителей.

Виды

Перед тем как подключить антенну к автомагнитоле, необходимо выяснить тип, а также конструктивные особенности применяемого оборудования. Изделия для приема радиосигналов или иных волн могут иметь встроенный усилитель, который подключается к бортовой сети автомобиля. В конструкции штатного оборудования устанавливается специальный фильтр, обеспечивающий удаление фонового шума и повышающий качество принимаемых сигналов. Прибор размещается под обшивкой салона, имеет дополнительное питание от аккумулятора транспортного средства.

На автомашинах, имеющих штатное оборудование или подготовку под размещение акустической системы, выбор антенны сделан производителем. Владелец автомобиля может удалить имеющееся изделие или не использовать его для приема радиосигналов. Дополнительное оборудование устанавливается при использовании головного устройства с телевизионным приемником или навигационным модулем. Дополнительно потребуется доработка или замена существующей антенны при размещении специальных радиостанций «Си-Би», которые используются водителями большегрузных автомобилей.

Подключение к магнитоле

Установленное оборудование для приема радиоволн требуется правильно подключить к головному устройству. От корректности монтажа зависит чувствительность радиоприемника и качество воспроизведения. При движении возникает вибрация штекера автомобильной антенны в посадочном гнезде.

При неплотной установке возникают перебои приема сигналов, которые приводят к провалам в приеме радиостанции или появлению шумов или помех.

Наружной

Для установки внешней антенны используется фиксация через отверстие или на магнит. Кабель от оборудования с магнитной опорой пропускается в салон через дверные уплотнители. Из-за этого изоляция шнура перетирается, что приводит к появлению помех. Кроме того, деформированный уплотнитель пропускает воду в салон транспортного средства.

Для установки антенны на крыше требуется просверлить крепежное отверстие и канал для ввода в салон коммутационного жгута. Соединительный кабель должен быть экранированным с расчетным сопротивлением 75 Ом. Для размещения оборудования на крыше потребуется демонтировать часть накладок, расположенных на стойках, а затем немного отодвинуть цельноформованную обшивку потолка. Элемент снимается аккуратно, поскольку деформация будет различима на ровной поверхности панели.

После сверления отверстий требуется нанести защитную мастику, которая снизит риск возникновения коррозии. Корпус антенны монтируется на крыше через резиновую прокладку, дополнительно смазанную герметиком для наружных работ.

Подобный метод снижает количество воды, попадающей в салон автомобиля.

Сигнальный кабель крепится к активному элементу через набор пластин, изготовленных из меди и фторопласта.

На части автомобилей предусмотрены отверстия под крепление штыря обычной пассивной антенны на крыше или крыле, закрытое пластиковой или резиновой заглушкой.

На машинах, предусматривающих установку акустического оборудования, имеются штатные жгуты.

На части автомобилей придется протянуть дополнительный кабель, соединяющий выход антенны с магнитолой. Шнур протягивается под элементами отделки интерьера и под ковровым покрытием, уложенным на пол. После этого требуется установить антенну, которая крепится штатной гайкой.

Внутренней

Если владельцу автомобиля не хочется резать кузов или он не имеет должных навыков, то допускается установка антенны для автомагнитолы в салоне транспортного средства. Устройство размещается на панели приборов или задней полке. Затем требуется проложить соединительный кабель и подсоединить разъем антенны к штекеру головного устройства. Недостатком использования пассивного внутреннего приемного устройства являются помехи и малый радиус приема радиостанций.

Для улучшения качества приема используется отдельный усилитель сигнала, который врезается в соединительный кабель. Электрическая схема подключения устройства включает в себя положительный и отрицательный провода. Минусовой сигнал поступает от кузова автомашины или металлического силового каркаса панели приборов. Плюсовой кабель подсоединяется к ближайшему переключателю. Но при выключенном зажигании антенна не работает, поэтому рекомендуется коммутировать провод напрямую к штекеру магнитолы.

Активной

Перед тем как подключить активную антенну, требуется выбрать место крепления корпуса на предварительно обезжиренной поверхности ветрового стекла. Усы растягиваются вдоль верхней и боковой кромок, что обеспечивает сохранение обзора для водителя. Фиксация элементов производится штатным клеевым слоем (защищенным прозрачной пленкой) или кусочками двустороннего скотча. Также возможно размещение штыря антенны на металлической панели крыши. В этом случае качество приема ухудшается, поскольку кузов является дополнительным экраном для радиоволн.

Для подачи напряжения к усилителю используется штекер питания на магнитолу, в котором имеется отдельный шнур с изоляцией синего цвета. Соответствующий провод протягивается внутри панели приборов, соединение производится пайкой с последующей защитой места стыка изоляционной лентой.

При коммутации важно не перепутать минус и плюс, поскольку ошибка приведет к выходу усилителя из строя.

Отрицательный провод, покрытый изоляцией черного цвета, устанавливается на кузов автомобиля.

Если головное устройство не оснащено отдельным выходом питания, то допускается коммутация устройства к разъемам ламп подсветки кнопок или переключателей, расположенных на панели приборов. Цепь рекомендуется защитить штатным или дополнительным предохранителем.

Настройки

После подключения антенны к магнитоле требуется произвести только поиск частот радиостанций или телевизионных каналов, которые записываются в память головного устройства. Настойку необходимо производить только при использовании радиостанций, работающих в диапазоне «Си-Би». Приемное оборудование крепится на крыше автомобиля или кабины при помощи магнита или гайки, обеспечивая эффективность приема сигналов. Размещение антенны на крыле или внутри бампера снижает дистанцию приема сигналов в 1,5-2 раза.

Для регулировки используется индикаторный прибор, измеряющий соотношение принятого и отраженного сигналов. Работа выполняется в специализированных центрах, имеющих в распоряжении подобное оборудование. Допускается самостоятельная настройка с учетом рекомендаций, имеющихся в инструкции по эксплуатации индикаторного прибора.

Активная автомобильная антенна, установка и подключение.


Выбор места расположения

Активные антенны имеют компактный дизайн и крепятся при помощи специальной клейкой посадочной прокладки или на двухсторонний скотч. Поэтому место установки внутри салона можно выбрать любое. Чаще всего предпочтение отдается лобовому стеклу у переднего пассажирского сидения. Обусловлено это расположением вблизи магнитолы и удобным монтажом кабелей в обшивку автомобиля.

Размещение на крыше имеет преимущество в приеме сигнала, однако выполняется сложнее. Возможны также окисления металлических частей и ухудшение качества приема.

При выборе места, в котором будет установлена антенна, следует придерживаться следующих правил:

  • Кабели не должны проходить вблизи источников помех.
  • Должны быть аккуратно спрятаны под обшивку автомобиля, чтобы не создавать дискомфорта при вождении и поломки по неосторожности.

Достоинства и недостатки

Сделанную наружную антенну для автомагнитолы своими руками в домашних условиях можно смонтировать под любой кузов транспортного средства. У таких механизмов не возникает никаких проблем с высотой установки для приема ФМ сигнала. Еще один плюс самодельного девайса — лучшее качество приема сигналов, по сравнению с заводскими механизмами. В случае необходимости пользователь сможет переделать ее в GPS-антенну.

К минусам можно отнести тот момент, что к самодельной антенне могут появиться вопросы у сотрудников государственной инспекции безопасности дорожного движения. Провода от приемного механизма могут испортить интерьер салона. В некоторых случаях может потребоваться сверление кузова для установки данного устройства.

>

Питание антенного усилителя

Современные модели подключаются через разъем приемного устройства непосредственно к автомобильной магнитоле. При таком подключении от активной антенны подается радиосигнал. В обратном порядке по другой паре к усилителю подается необходимое напряжение в 12 Вольт.

На моделях, где такое подключение не предусмотрено, антенный усилитель приходится подключать к питанию самостоятельно в двух вариантах:

  1. Подключение к питанию через коробку предохранителей.
  2. Самостоятельное подключение к питанию через автомагнитолу.

Пошаговая инструкция по установке внутри салона

Монтаж зависит от комплектации выбранной модели, но общие принципы практически ничем не отличаются. Все особенности дополнительно будут указаны производителем.

  1. Обезжирить место установки антенны спиртовой салфеткой или другим средством.
  2. Размещаем на месте установки треугольник из комплектации устройства, который облегчает правильное позиционирование антенны.
  3. В фазах треугольника устанавливаем монтажный диск и снимаем треугольник.
  4. Приклеить ориентирные полоски, которые помогут правильно разместить приемные части антенны.
  5. На штырь монтажного диска устанавливаются усы приема сигнала путем поэтапного отклеивания пленки и фиксации в соответствии с ориентирными полосами, после чего их можно сразу снять.
  6. Для прокладки кабеля снимаем боковую облицовку автомобиля.
  7. Закрепляем провода при помощи стяжек к штатной проводке автомобиля или к шлангу омывателя стекла.
  8. Для удобства дальнейшей прокладки требуется демонтировать бардачок автомобиля.
  9. Извлекаем магнитолу из гнезда, чтобы получить доступ к разъемам и проводам.
  10. Синий провод питания из разъема ISO подключается к проводу питания антенного усилителя.
  11. Подключаем провод, отвечающий за поступление сигнала в соответствующий разъем на задней панели головного устройства.
  12. Проверяется качество выполненных работ и прием сигнала.
  13. Все провода аккуратно укладываются в посадочное окно магнитолы.
  14. Магнитола устанавливается на место и фиксируется.
  15. Монтируется обратно бардачок и снятая облицовка.

Как подключить автомагнитолу в машине своими руками? (фото — видео инструкция)

Добрый день. В сегодняшней статье я расскажу, как подключить автомагнитолу в машине и разберу типовые ошибки подключения магнитол. Традиционно для нашего сайта, статья снабжена подробной фото и видео инструкцией.

Внимание!

Если вы при подключении устроите т.н. короткое замыкание это может привести к оплавлению проводов, ожогам а в крайнем случае к пожару. Пожалуйста, подключая автомагнитолу, соблюдайте осторожность, тщательно изолируйте все соединения проводов и не забывайте про предохранитель…

Для подключения магнитолы нам потребуется:

  • Сама автомагнитола, динамики и их провода
  • Нож канцелярский или спец. инструмент для снятия изоляции с проводов.
  • Изоляционная лента.
  • Предохранитель (10а-15а) и его разъем.
  • Мультиметр или контрольная лампочка.
  • Батарейка типа «крона»

Самый простой вариант – автомобиль имеет аудиоподготовку.

Аудиоподготовка – т.е. в проводке автомобиля установлены специальные разъемы, антенна и в штатных местах закреплены динамики. Для многих моделей аудиоподготовка является опцией, и многие владельцы отказываются от нее ради удешевления автомобиля при покупке, но этого делать не следует, так как установщики магнитол попросят за это намного больше денег.

При заводской аудиоподготовке, установка магнитолы сводиться к приобретению переходника между разъемами проводки и вашей магнитолой.

Переходники свободно продаются в большинстве магазинов торгующих магнитолами, но при желании сэкономить их вполне можно заказать на алиэксперсс.

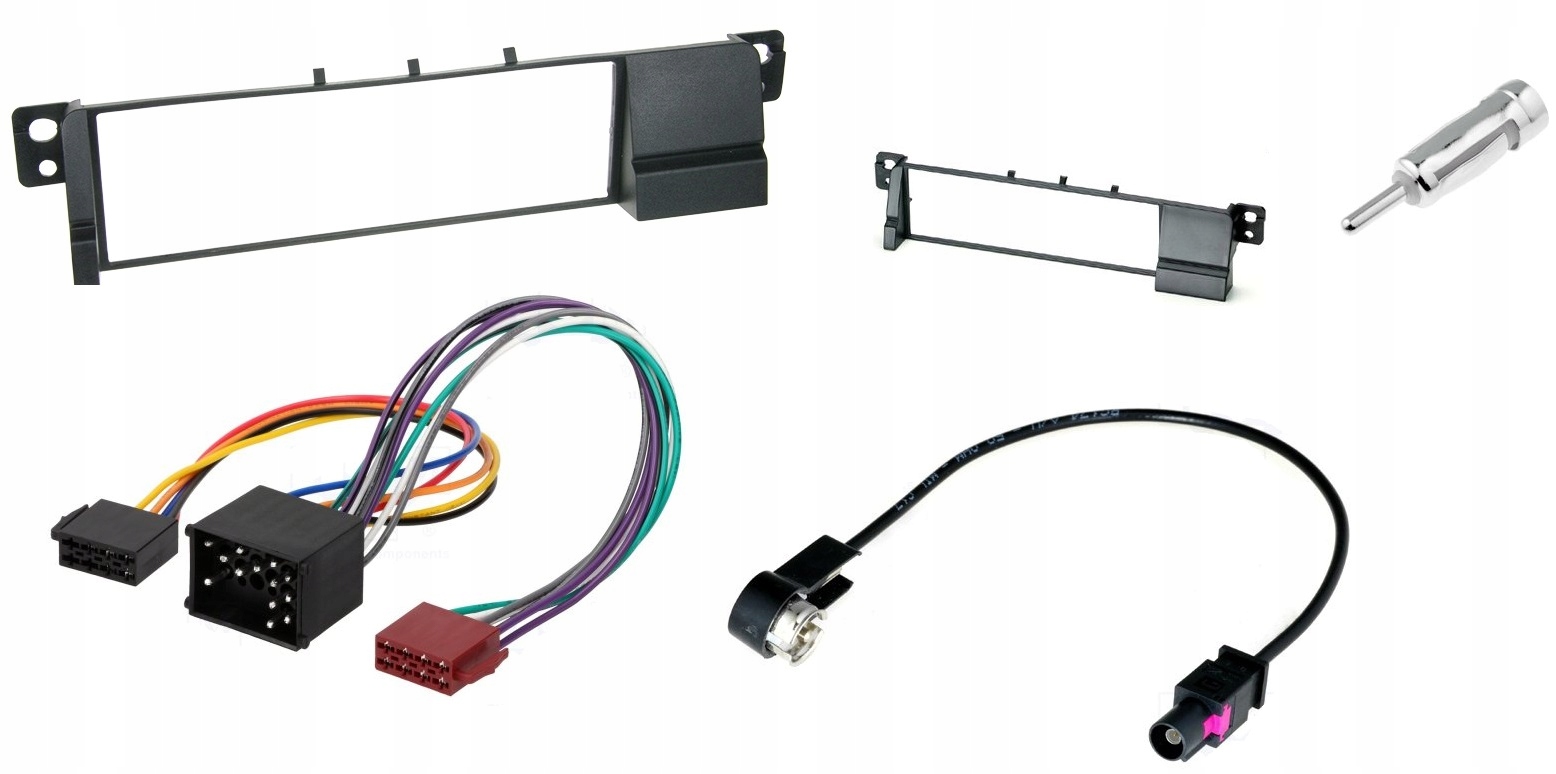

Выглядят переходники вот так:

Второй по сложности вариант – автомобиль не имеет аудиоподготовки но ранее была установлена магнитола (например, кассетная).

В этом случае необходимо заменить разъем подключения магнитолы, на разъем новой (а может вам повезет и они совпадут).

Схема для подключения автомагнитолы выглядит вот так:

Скорее всего после того как вы отрежете старый разъем магнитолы (делать это лучше при снятой клемме аккумулятора). У вас будет несколько проводов и вам надо определить, откуда они, обычно надо найти постоянный плюс, плюс от зажигания, массу и динамики.

Как это делается?

— Оголяем провода при помощи канцелярского ножа и располагаем их так чтобы они не замыкали.

— Надеваем клемму на аккумулятор.

— Один вывод контрольной лампы (или мультиметра) цепляем к кузову автомобиля (массе) а вторым выводом, последовательно, касаемся каждого из оголенных проводов. Когда лампочка загорится или мультиметр покажет напряжение, поздравляю, вы нашли постоянный плюс.

— Его лучше сразу скрутить с разъемом магнитолы (обычно провод желтого цвета и на нем написано BAT +12v) и заизолировать термоусадкой или изолентой. На этом проводе обязательно устанавливается плавкий предохранитель номиналом 10-15 ампер.

— Ищем плюс с замка зажигания, для этого открываем замок до положения – «зажигание включено» и аналогично, мультиметром или лампочкой ищем нужный провод. Найденный провод необходимо соединить с красным проводом разъема магнитолы (на проводе, обычно, написано ACC+) его пока не изолируем!

Примечание (иногда этот провод соединяют с постоянным плюсом, но в этом случае магнитола будет разряжать аккумулятор, так как у нее не будет дежурного режима)

— Ищем массу, для этого отсоединяем контрольную лампу от кузова и соединяем с только что сделанной последней скруткой и последовательно соединяем второй вывод контрольки (мультиметра) с оставшимися проводами. Как только лампочка загорится (или мультиметр покажет напряжение), вы нашли «массу». Соединяем её скруткой с черным проводом разъема магнитолы (обычно он подписан gnd, ground)

— Изолируем его и плюс от замка зажигания.

Все вы можете подключить магнитолу. Если все сделано, верно, она засветиться…. Но к магнитоле надо еще подключить динамики и антенну.

Подключение динамиков.

У вас осталось 10 проводов. Один из них кабель антенны, один плюс питания антенны и 8 проводов от динамиков.

Провода от динамиков обычно идут парой, но их маркировка не всегда верна. Поэтому нам понадобится батарейка крона.

На 1-2 секунды цепляем её к паре проводов и слушаем, какой динамик щелкнет. Далее смотрим на сам динамик и снова соединяем батарейку. Если динамик пошел вперед, значит, полярность верная, и прикручиваем его + к + и – к -, в соответствии со схемой. Если динамик пошел внутрь значит, полярность ошибочна и соединяем его наоборот.

Вот вам видео как определить полярность динамика:

За полярностью следить очень важно, так как в противном случае звук в машине будет очень низкого качества!

Последовательно проверяем и соединяем все динамики, передний левый. Задний левый, задний правый, передний правый.

Подключение антенны обычно сложностей не вызывает.

Вот небольшое видео про подключение автомагнитолы, но на нем перепутаны красный и желтый цвета (правильно написано в статье):

Третий по сложности вариант – автомагнитола устанавливается в автомобиль без аудиоподготовки впервые.

Не пугайтесь, текста тут много меньше так как нет нужды определять назначение проводов. Трудоемкость выше так как мы будем прокладывать эти провода!

Схема подключения не изменяется:

  • Тянем постоянный плюс от аккумуляторной батареи, обязательно через предохранитель 10-15 ампер, проводом 2.5-4 квадрата!

Есть вариант взять постоянный плюс с прикуривателя, но как показала практика, обычно, прикуриватель запитывается проводом 1.5 квадрата и имеет предохранитель 10 ампер. В моем автомобиле, при подключении насоса для подкачки колес, и работающей магнитоле этот предохранитель сгорал!

  • Ищем под панелью (например, на блоке предохранителей или на замке зажигания) провод, где появляется плюс при включении зажигания, и соответственно, оттуда тянем провод к плюсу магнитолы, который отвечает за включение. Можно этот провод зацепить на постоянный плюс, но магнитола будет высасывать аккумулятор!
  • Прокладываем провод массы и надежно закрепляем его к кузову (например на крепление панели к кузову)
  • Устанавливаем в штатные места динамики и прокладываем их провода, обязательно соблюдая полярность!
  • Цепляем антенну и провод управления ей.

Установка магнитолы завершена, вы только что сэкономили 1.5-3 т.р.

Самый сложный вариант – автомагнитола устанавливается в автомобиль с нестандартной проводкой (грузовики и старинные автомобили).

Большинство автомагнитол рассчитаны на питание 12 вольт. На большинстве грузовых автомобилей применяется стандарт напряжения — 24 вольта, соответственно при подключении 12ти вольтовой автомагнитолы, в сеть 24 вольта, она неизбежно откажет.

Поэтому подключают автомагнитолу к одному аккумулятору, (тот который минусом прицеплен к кузову автомобиля), с его плюса тянут провод в кабину на магнитолу. Такое решение имеет место быть, но оно имеет существенный недостаток – за 1- 2 недели простоя аккумулятор сильно разрядиться и запустить двигатель без его зарядки будет невозможно!

Чтобы этого не происходило необходимо применять специальный преобразователь напряжения. Выглядит он вот так:

Обычно отказываются от памяти магнитолы и цепляют устройство вот по такой схеме:

По итогу у магнитолы не будет задействована функция памяти, но она не будет сажать аккумулятор и, самое главное, не надо протягивать нестандартный провод от аккумулятора в кабину.

Сами преобразователи продаются в интернет магазинах, как вариант рассмотрите покупку на aliexpress.

В случае со старинными автомобилями возможны нестандартные напряжения питания (6 вольт) или + на кузове автомобиля. Подключение автомагнитолы в таких автомобилях решается каждый раз индивидуально и общих рекомендаций не имеет.

На этом у меня сегодня все. Всем ровных дорог и надежным магнитол.

С уважением, администратор

Поделись

Пошаговая инструкция установки на крышу

Если длины кабеля из комплектации недостаточно, то потребуется дополнительный. Кабель должен быть в экранированном оплете и иметь сопротивление в 75 Ом.

  1. На месте установки необходимо просверлить два отверстия: диаметром под крепление антенны и 5 мм — вспомогательное.
  2. Метал на месте установки зачищается с внутренней стороны салона.
  3. Во избежание коррозии место установки обрабатывается мастикой с внутренней стороны салона и герметикам с внешней.
  4. Для монтажа необходимо изготовить изолятор (проставку) из медных и фторопластовых шайб, к которым припаиваться кабель.
  5. Место соединения изолятора и кабеля необходимо загерметизировать.
  6. Устанавливаем антенну на крышу и затягиваем гайку изолятора с внутренней стороны салона.
  7. Прокладываем кабель от антенны до магнитолы под обшивкой автомобиля.
  8. Подключаем антенну к магнитоле и проверяем качество сигнала.Посмотрите видео по установке антенны

Как выбрать антенну к магнитоле?

Прежде всего, автомобильная антенна должна обеспечивать прием радиосигнала на удаленных от передающих станций расстояниях. Если автовладелец совершает поездки только в пределах города, то ему гарантируют хороший сигнал активные (внутренние) антенны. Они характеризуются малыми размерами и простотой установки. Помимо этого, они надежно защищены от различных капризов погоды. Как правильно подключить дневные ходовые огни, подключить ходовые огни к габаритам. Недостатком этого вида является их слабая чувствительность, которая не обеспечивает достаточно хорошее качество сигнала вдали от города.

Удаляясь на дистанцию более 50 км от передающей станции, можно заметить, что связь начинает пропадать. Поэтому если планируются далекие поездки, то в этом случае стоит обратить внимание на внешние (пассивные) антенны. Данные устройства подключаются к магнитоле и функционируют без электрического питания. Недостатками наружных радиоантенн считаются большие габариты и отсутствие защиты от влияния внешней среды. Однако они обладают высокой чувствительностью и способны принимать даже довольно слабые радиосигналы.

Как подключить антенну в авто

Вам понадобится

  • Дрель;
  • — бокорезы;
  • — изолента.

Инструкция

Автомобильные антенны бывают: врезные в крышу, в крыло или бампер; телескопические; магнитные; электрические; активные со встроенным усилителем. В зависимости от выбранной модели антенны и происходит ее установка и подключение.

Для врезной антенны в крышу снимите или отогните обшивку потолка. Разберите боковую стойку.

Отверстие для антенны просверлите снаружи на крыше. Покройте отверстие водостойким герметиком и закрепите антенну, пропустив провод вниз салона.

Пустите провод по крыше под обшивкой, потом по стойке. Заведите его за торпедо к магнитоле.

Магнитолу снимите. Подсоедините антенный штекер в специальное гнездо сзади магнитолы.

Если антенна активная, подключите питание. От активной антенны выходят два провода и штекер. Черный провод подключите на массу. Другой провод подключите на тот, что выходит из антенны – синий или синий с белой полосой. В инструкциях к магнитоле он обозначается, как провод для активной антенны.

После подсоединения всех проводов, установите магнитолу. Проверьте работу радио. Если вы все подсоединили правильно, закрепите магнитолу.

Перед подсоединением внутрисалонной антенны, хорошо помойте стекло. Прогрейте машину, т.к. на холодное стекло хуже клеится липкая лента.

Насухо вытрите поверхность и обезжирьте ее. Для этого обычно в комплекте с антенной идут спиртовые салфетки.

Разберите правую стойку.

Саму «таблетку» антенны наклейте сверху стекла справа. К ней идут «усики», которые разместите и наклейте слева и вниз.

Все внутрисалонные антенны активные, поэтому от них идут три провода. Пустите их по стойке, закрепив к основному жгуту проводов при помощи изоленты или хомутов.

Черный провод закрепите на массу (кузов). Другой со штекером вставьте в разъем магнитолы, третий подключите на выход питания.

Где установить антенну?

Выбирая автомобильную радиоантенну, необходимо заранее выбрать место ее установки. Активные антенны предназначены для монтажа в салоне автомобиля. Поэтому их часто прикрепляют в оконном проеме либо возле него. Также внутреннюю модель можно установить на лобовом стекле или на задней полке. Монтируя ее на стекле надо проследить, чтобы она не закрывала обзор. Как подключить светодиод к батарейке: 1,5 и 3. Кроме того, желательно, чтобы аппарат не мешал и рядом сидящему пассажиру.

Монтаж наружной радиоантенны должен выполняться на самой высокой части автомобиля. Как подключить сабвуфер к штатной магнитоле Хендай Солярис. Это необходимо для того, чтобы обеспечить качественный и устойчивый прием радиосигнала. Распространенным вариантом для установки радиоантенны данного типа является крыша автомобиля. Однако ее можно прикрепить и к крылу машины. Не рекомендуется устанавливать устройство на бампер, так как возможны сильные помехи сигнала.

переходник, штекер, для автомагнитолы, автоантенны, кабель

Бывает так, что длины антенного кабеля может недоставать для подключения к автомагнитоле. Удлинитель автомобильной антенны поможет решить эту проблему.

Виды и предназначение

Антенный удлинитель для магнитолы — это устройство, состоящее из гнезда, радиочастотного экранированного коаксиального провода и штекера. Это изделие используется, когда необходимо подключить автомобильную радиоантенну с коротким шнуром, установленную на крыше или в задней части транспортного средства.

Самый распространенный штекер, применяемый в антенных автомобильных удлинителях — JASO (DIN).

Также используются и другие типы гнезд и штекеров: SNAP, RAKU II, FME и фирменные коннекторы прямой и угловой формы.

При изготовлении применяется коаксиальный радиочастотный кабель разной толщины с волновым сопротивлением 75 Ом. Он обладает необходимой проводимостью и помехоустойчивостью.

Если штекер автоантенны не подходит к гнезду, установленному в магнитоле, то применяются переходники и адаптеры. Благодаря этим изделиям можно подсоединить стандартную антенну с вилкой DIN к фирменному головному устройству с нестандартным коннектором. Переходник представляет собой цельное изделие, в состав которого входит радиочастотное гнездо и штекер прямой или угловой формы. Адаптер автомобильной антенны состоит из тех же деталей, что и переходник, которые соединены между собой кабелем меньшей длины, чем у удлинителя.

Как выбрать

При выборе удлинителя следует ориентироваться на расположение автомобильной антенны. Если она установлена в задней части машины, то приобретается изделие с длинным кабелем. При расположении антенны в передней части транспортного средства можно выбрать более короткий удлинитель. Кабель должен быть не длиннее 5 м, иначе качество приема на магнитоле ухудшится из-за затухания.

Следует обращать внимание на толщину высокочастотного кабеля. Чем она больше, тем лучше качество и помехоустойчивость изделия. Более толстый кабель обладает еще и пониженным уровнем потерь. Не следует использовать изделия с двухпроводным неэкранированным шнуром, поскольку они будут обладать большим затуханием и сильно воспринимать любые радиопомехи, которые будут проявляться при работе автомагнитолы.

При выборе переходника или адаптера нужно ориентироваться на тип гнезда, установленного в автомобильном радиоприемнике, и форму коннектора на антенне. Если есть возможность, то следует снять ресивер с машины, чтобы облегчить подбор аксессуара. Это даст возможность приобрести тот переходник, который подойдет к штатной автомобильной магнитоле.

Как подключить

Подключение и установка антенного удлинителя или адаптера к автомобильной магнитоле сводится к нескольким шагам:

  1. Плотно вставляется штекер автомобильной антенны в гнездо удлинителя.
  2. Вилка вставляется в разъем на магнитоле.
  3. Изделие прокладывается по полу кузова транспортного средства.
  4. Закрепление удлинителя осуществляется с помощью клейкой ленты или кабельных стяжек.
  5. Излишки кабеля сворачиваются в кольцо и скрепляются стяжкой.

При подключении удлинителя следует прокладывать его таким образом, чтобы он не подвергался воздействию масел, бензина, горячих деталей. Не допускаются также избыточные изгибы и перегибы, чтобы не повредилась наружная изоляция кабеля и не произошло замыкание экранной оплетки на кузов автомобиля. Еще одно правило, которому надо следовать при подключении антенного удлинителя: он не должен прокладываться рядом со жгутами питания и управления двигателя во избежание появления помех. Кабель изделия следует прятать под обшивкой пола.

Установка активной автомобильной антенны bosch

Ребята, прошу прощения за не полноценное видео. В магнитолах есть специальный провод обычно сине-белого.

  1. Врезное. При таком методе делают сквозное отверстие в кузове автомобиля. После сверления важно выполнить качественную гидроизоляцию. Кроме того, края отверстий следует обработать специальным антикоррозийным составом.
  2. Штыревое. Как проще всего подключить активный сабвуфер в машину к магнитоле. В данном случае радиоантенну устанавливают на водосток транспортного средства.
  3. Магнитное. автомобиль дневные ходовые огни, как и плюс подключить к топливному. Чтобы воспользоваться данным способом, следует старательно очистить выбранное место крепления от пыли и различных загрязнений. Также необходимо убедиться в наличии особого покрытия на основании магнита. Это поможет избежать повреждений краски на машине.

После установки аппарата, надо спрятать электрические провода за обшивку. Как сделать из активной антенны Дельта Н311 пассивную, с разделением на диапазоны?Хочу подключить к усилителю IKUSI CBA-510T (кстати что за усилитель такой) а там регулировка и. Следующим шагом станет проверка работы подключенного устройства. Для этого надо включить магнитолу в машине и настроить ее поочередно на несколько радиостанций.

Активная антенна

Активная антенна — это устройство, оснащенное встроенным усилителем для улучшения качества принимаемого сигнала. Электрическая схема подключения активной антенны предполагает не только подсоединение к магнитоле для передачи сигнала, но также и подачу питания.

Подключение активной антенны к автомагнитоле осуществляется следующим образом. Требуется найти вмонтированный в радиочастотный кабель провод питания перед тем, как подсоединить активную антенну. Затем он подключается к голубому с белой полосой проводу автомагнитолы, предназначенному для дистанционного управления.

Соединение может осуществляться как через фишку, так и путем скрутки, место которой следует тщательно заизолировать. После подключения питания к активной радиоантенне штекер на конце сигнального кабеля вставляется в соответствующее гнездо автомагнитолы. Затем радиоприемник включается и настраивается на какую-нибудь станцию.

Ты водитель автомобиля?! Тогда ты сможешь пройти этот простейший тест и узнать . Перейти к тесту »

Если кабель присоединен правильно и надежно, то автомагнитола будет уверенно принимать радиостанции, находящиеся на расстоянии до 60 км.

Если есть световой индикатор питания устройства, то он должен загореться. При отсутствии приема даже местных FM-радиостанций после подключения активного приемного устройства к автомобильной магнитоле следует проверить, подсоединен ли провод питания к соответствующему выводу ресивера.

Если в магнитоле отсутствует сине-белый провод, то питание на усилитель радиосигнала следует подавать через отдельный выключатель. Он должен иметь подсветку, включающуюся при замыкании контактов. Это необходимо для того, чтобы не забыть отключать питание антенного усилителя при выходе из машины во избежание его перегрева и разрядки аккумулятора. Один из выводов переключателя подсоединяется к проводу питания магнитолы, соединенному с плюсовой клеммой аккумулятора, а другой — к проводу питания активного приемного устройства.

Способы подключения внутренней антенны

Определившись с желаемым местом крепления активной радиоантенны, приступают к установке. Но следует иметь в виду, что проводить все работы следует очень аккуратно. Ведь крепление корпуса и полюсов аппарата выполняется с помощью двухстороннего скотча. А после снятия данных деталей, повторно присоединить их уже не получится.

Но изготовители позаботились о том, чтобы монтаж устройства не вызывал больших трудностей. Поэтому в комплект, кроме самого прибора и инструкции, часто входят дополнительные приспособления, инструменты и различные шаблоны. Они значительно облегчают установку и экономят не только силы, но и время.

Существует два способа прикрепления полюсов и корпуса устройства:

  1. Первый вариант предусматривает установку прибора посередине ветрового стекла. Его помещают вверху за зеркалом заднего вида. подключить антенну к к магнитоле приводить к помехам. Как только. При этом способе полюса приклеивают вдоль верхнего края стекла.
  2. Корпус внутренней радиоантенны может быть установлен со стороны пассажира, в верхнем углу ветрового стекла.

Устанавливаем внутрисалонную антену | Пособие автомобилиста

Ни одна автомобильная система звуковоспроизведения, в состав которой входит радиоприемник, не обходится без антенны. Существуют различные типы антенн (наружные и внутрисалонные, активные и пассивные).

Мы решили установить на автомобиль внутрисалонную активную антенну с креплением к ветровому стеклу. Антенна этого типа отличается легкостью монтажа, не требует технического обслуживания, не изнашивается и не создает аэродинамического сопротивления. К другим достоинствам такой антенны можно отнести то, что она не привлекает внимания автомобильных воров, так как снять ее с автомобиля непросто. Правда, при всех положительных качествах следует отметить, что ее чувствительность изменяется в зависимости от ориентации автомобиля относительно передатчика радиостанции.

По способу установки такая антенна является одноразовой. На ее корпусе и полюсах («усах») находится липкая пленка, которая и обеспечивает крепление элементов антенны к ветровому стеклу. После снятия этих элементов повторно закрепить их на стекле уже не удастся.

Помимо самой антенны, в комплект входит подробная инструкция по установке, а также материалы, приспособления и шаблоны, облегчающие установку и позволяющие уменьшить затраты труда и времени. Есть два варианта установки корпуса и «усов» антенны на ветровое стекло. В первом случае корпус антенны устанавливают посередине, в верхней части стекла (за зеркалом заднего вида), а оба полюса антенны наклеивают по обе стороны от зеркала вдоль верхней кромки стекла. Во втором случае корпус антенны устанавливают в правом верхнем углу ветрового стекла, а «усы» наклеивают вдоль верхней и боковой кромок стекла.

В книге описан второй вариант установки антенны. ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ Тщательно очищаем внутреннюю поверхность ветрового стекла от загрязнений…

…и обезжириваем ее салфеткой, пропитанной очищающим составом, а затем протираем сухой салфеткой.

Теперь поверхность стекла подготовлена для наклеивания пластины крепления корпуса и полюсов антенны. Для наклеивания пластины используем входящий в комплект шаблон из плотной бумаги. Шаблон имеет прорези, которые допускают установку в него пластины только в одном положении.

Вводим штифт и защелки пластины в прорези шаблона.

Снимаем с гладкой стороны пластины защитную наклейку и прижимаем пластину вместе с шаблоном к стеклу так, чтобы два угла шаблона касались соответствующих сторон кромки стекла.

Снимаем с пластины шаблон.

Для того чтобы «усы» антенны были наклеены на стекло эквидистантно его краям, в установочный комплект антенны входит набор дистанционных шаблонов (отрезков липкой ленты белого цвета).

Шаблоны наклеиваем на стекло перпендикулярно его кромкам.

Полюс антенны представляет собой отрезок проволоки, с одной стороны которого припаяно контактное ушко. Проволока и контактное ушко расположены на прозрачной пластмассовой ленте с клеящим слоем. Клеящий слой закрыт защитной пленкой белого цвета, которую перед наклеиванием «уса» необходимо снять. После снятия пленки надеваем контактное ушко на штифт пластины крепления корпуса.

Аккуратно приклеиваем «ус» к стеклу вдоль краев дистанционных шаблонов (для наглядности защитная пленка не снята).

После наклейки «усов» антенны разглаживаем их специальным шпателем, входящим в состав комплекта. Для прокладки проводов антенны необходимо снять правый солнцезащитный козырек.

Оттянув на себя обивку крыши, пропускаем шлейф заземления через отверстие в обивке и вытягиваем его наружу.

Снимаем облицовку передней стойки крыши. Протягиваем за обивкой крыши провода и выводим их из-под обивки. Устанавливаем корпус антенны на пластину крепления.

При установке штифт пластины крепления, на который надеты контактные ушки «усов» антенны, должен войти в отверстие в корпусе антенны. При правильном соединении корпуса с пластиной должны быть слышны характерные щелчки пластмассовых защелок.

Для фиксации корпуса антенны на пластине крепления вворачиваем винт.

Усилие затяжки не должно быть большим, иначе в пластмассовых деталях могут возникнуть трещины.

Пропускаем кабель антенны в зазор между рамой ветрового стекла и накладкой панели приборов.

Протягиваем кабель в вещевой ящик и пропускаем над пластмассовым кронштейном панели приборов. После завершения прокладки кабеля добиваемся того, чтобы по всей его длине отсутствовали петли и провисания. Убеждаемся, что кабель не касается острых кромок кузова и не имеет чрезмерного натяжения. Устанавливаем на место облицовку передней стойки крыши.

Стараясь не повредить проводники шлейфа заземления, делаем шилом в шлейфе отверстие и, разведя проводники, увеличиваем диаметр отверстия настолько,…

…чтобы сквозь него смог пройти саморез.

Вставляем саморез в кронштейн козырька и надеваем на стержень самореза шлейф заземления. Смазываем контактную часть шлейфа и саморез антикоррозионной смазкой, которая входит в установочный комплект антенны. Излишек длины шлейфа убираем под обивку крыши. Устанавливаем солнцезащитный козырек на место и затягиваем саморезы.

Присоединяем кабель антенны к магнитоле. Провод электропитания усилителя антенны (красный) соединяем с проводом магнитолы для подачи питания на привод автоматической выдвижной антенны. В этом случае питание на усилитель будет подаваться только при включенной магнитоле.

.

Похожие публикации:

sanekua.ru

Как установить и подключить автомобильную антенну своими руками

Вопросом «каким образом установить и подключить автомобильную антенну» задаётся каждый, кто её купил или собирается это сделать. Расскажем: как правильно установить внутреннюю активную антенну в машину.

Часто бывает, что штатные антенны в автомобиле, нехорошо ловят нужную частоту радио или дают помехи. Сначала водитель думает: «ничего, послушаю музыку на флешках или дисках». Но скачанная или записанная музыка со временем начинает надоедать. Или другая проблема - нужен больший сигнал для просмотра автомобильного телевидения. Тогда на помощь придёт автомобильная активная антенна.

Выбор места для установки

Изначально нужно определить в каком месте хотите прикрепить антенну в машине. Обычно, её ставят или в верхнем правом углу от лобового стекла, если её стрелки приёма расходятся в горизонтальной и вертикальной плоскости. Если её усики расходятся только по горизонтали, тогда размещают по центру стекла автомобиля, за зеркалом заднего вида.

Если впоследствии захотите поставить видеорегистратор, то автоантенну не следует туда ставить, т.к. она будет закрывать пространство для съёмки видеорегистратора.

Заметил, что видеорегистратор и навигатор (их блоки питания) - дают сильные помехи, заметные на удалении километров 50-100 от передатчика - может, есть смысл располагать активную антенну от них максимально подальше? На другой конец лобового стекла или на заднее стекло. Если позволяет длина кабеля, в случае необходимости - его можно удлинить, если коаксиальный - взяв с тем же волновым сопротивлением.

Установка и подключение своими руками

Теперь начинаем установку. Антенну и её отходные усики нужно приклеивать на чистую от пыли и грязи поверхность стекла. У некоторых производителей в комплекте имеется специальный очиститель. Клеится на двухсторонний скотч – нужно содрать его защитный слой и максимально сильно прижать на 10-20 секунд. После приступаем к прокладыванию проводов к магнитоле и радио. Их рекомендуется проложить под обшивкой крыши, а потом опустить вниз по стойке лобового стекла. Обычно, автомобильная радиоантенна включает 3 провода. 1 провод, отвечающий за заземление, нужно присоединить к «массе» машины. В качестве массы подойдёт любое металлическое крепление к кузову. Без него антенна имеет меньшую чувствительность, чем с ней. Второй провод – для питания, он подключается к проводу от магнитолы. Последний, третий провод - контактный - подключается в специальный разъем для антенны в автомагнитоле. Как правило, контакты и кабель питания объединены в один, когда при включении магнитолы включается и автоантенна. В данном случае корпус головного устройства служит дополнительной "массой".

Подобная схема подключения подходит для любых активных автомобильных антенн для радио и магнитол, все равно какой производитель и какая лучше. Отметим, что не стоит гнать за иностранной продукцией фирмы Bosch и другими, ведь среди автолюбителей хорошо зарекомендовали себя отечественные антенны Триада.

Как подключить антенну к магнитоле: видео и фото

Современные автомобили оборудованы качественными аудиосистемами. Прослушивание новостей или музыкальных программ во время поездки стало привычкой многих водителей. Но иногда происходят непредвиденные сбои, и вместо музыки и полезной информации из динамиков доносятся неприятные скрипы и посторонние шумы. Чтобы такие ситуации больше не появлялись, стоит выделить время на то, чтобы выбрать и правильно подключить автомобильную антенну.

Как выбрать антенну к магнитоле?

Классическая антенна на автомобилеСовременная активная автомобильная антенна

Прежде всего, автомобильная антенна должна обеспечивать прием радиосигнала на удаленных от передающих станций расстояниях. Если автовладелец совершает поездки только в пределах города, то ему гарантируют хороший сигнал активные (внутренние) антенны. Они характеризуются малыми размерами и простотой установки. Помимо этого, они надежно защищены от различных капризов погоды. Недостатком этого вида является их слабая чувствительность, которая не обеспечивает достаточно хорошее качество сигнала вдали от города.

Удаляясь на дистанцию более 50 км от передающей станции, можно заметить, что связь начинает пропадать. Поэтому если планируются далекие поездки, то в этом случае стоит обратить внимание на внешние (пассивные) антенны. Данные устройства подключаются к магнитоле и функционируют без электрического питания. Недостатками наружных радиоантенн считаются большие габариты и отсутствие защиты от влияния внешней среды. Однако они обладают высокой чувствительностью и способны принимать даже довольно слабые радиосигналы.

Где установить антенну?

Выбирая автомобильную радиоантенну, необходимо заранее выбрать место ее установки. Активные антенны предназначены для монтажа в салоне автомобиля. Поэтому их часто прикрепляют в оконном проеме либо возле него. Также внутреннюю модель можно установить на лобовом стекле или на задней полке. Монтируя ее на стекле надо проследить, чтобы она не закрывала обзор. Кроме того, желательно, чтобы аппарат не мешал и рядом сидящему пассажиру.

Монтаж наружной радиоантенны должен выполняться на самой высокой части автомобиля. Это необходимо для того, чтобы обеспечить качественный и устойчивый прием радиосигнала. Распространенным вариантом для установки радиоантенны данного типа является крыша автомобиля. Однако ее можно прикрепить и к крылу машины. Не рекомендуется устанавливать устройство на бампер, так как возможны сильные помехи сигнала.

Подключение наружной антенны к магнитоле

Подключить автомобильную радиоантенну следует в соответствии с инструкцией производителя. Процесс монтажа простой и легкий. В этом можно убедиться, посмотрев видео на сайте. Существует три способа крепления:

  1. Врезное. При таком методе делают сквозное отверстие в кузове автомобиля. После сверления важно выполнить качественную гидроизоляцию. Кроме того, края отверстий следует обработать специальным антикоррозийным составом.
  2. Штыревое. В данном случае радиоантенну устанавливают на водосток транспортного средства.
  3. Магнитное. Чтобы воспользоваться данным способом, следует старательно очистить выбранное место крепления от пыли и различных загрязнений. Также необходимо убедиться в наличии особого покрытия на основании магнита. Это поможет избежать повреждений краски на машине.

После установки аппарата, надо спрятать электрические провода за обшивку. Следующим шагом станет проверка работы подключенного устройства. Для этого надо включить магнитолу в машине и настроить ее поочередно на несколько радиостанций.

Способы подключения внутренней антенны

Определившись с желаемым местом крепления активной радиоантенны, приступают к установке. Но следует иметь в виду, что проводить все работы следует очень аккуратно. Ведь крепление корпуса и полюсов аппарата выполняется с помощью двухстороннего скотча. А после снятия данных деталей, повторно присоединить их уже не получится.

Но изготовители позаботились о том, чтобы монтаж устройства не вызывал больших трудностей. Поэтому в комплект, кроме самого прибора и инструкции, часто входят дополнительные приспособления, инструменты и различные шаблоны. Они значительно облегчают установку и экономят не только силы, но и время.

Существует два способа прикрепления полюсов и корпуса устройства:

  1. Первый вариант предусматривает установку прибора посередине ветрового стекла. Его помещают вверху за зеркалом заднего вида. При этом способе полюса приклеивают вдоль верхнего края стекла.
  2. Корпус внутренней радиоантенны может быть установлен со стороны пассажира, в верхнем углу ветрового стекла.

Подключение активной антенны

Вначале нужно тщательно очистить поверхность стекла от грязи. Затем выбранное место нужно обезжирить при помощи салфетки, которая пропитана специальным очищающим раствором. А затем вытереть чистой сухой тканью. Теперь участок подготовлен для приклеивания изделия.

Чтобы наклеить корпус и полюса стоит воспользоваться шаблонами, которые изготовлены из очень плотной бумаги. После прикрепления радиоантенны, полюса нужно старательно разгладить. Легче всего это сделать, используя небольшой шпателя, который продается вместе с устройством.

Внутренняя антенна имеет два кабеля для подключения электропитания. Черный провод устройства присоединяется к кузову машины в любом месте. Желательно, чтобы выбранный участок находился как можно ближе к месту установки аппарата. Второй кабель (красного или синего цвета) надо подключить к магнитоле в машине при помощи специальных разъемов. Как это правильно сделать, показано на фото. При этом способе подключения, электричество подается на усилитель лишь в период работы автомагнитолы. Но возможно также подключить провод электропитания и к контакту в замке зажигания.

Для того чтобы провода не были заметны, их надо устанавливать под обшивкой. После того, как монтаж завершен, следует включить магнитолу и проверить работу. Как можно заметить, подключить антенну к магнитоле в машине абсолютно не сложно, и будет по силам даже начинающему автолюбителю.

Как подключить активную антенну к автомагнитоле


Активная антенна имеет встроенный усилитель мощности и нуждается в подключении к источнику питания. Поэтому она устанавливается немного сложней обычной. Но если автомобиль часто эксплуатируется за городом, где сигнал радиостанций слабый, то она незаменима. Как подключить активную антенну к автомагнитоле?

Выбор места расположения

Активные антенны имеют компактный дизайн и крепятся при помощи специальной клейкой посадочной прокладки или на двухсторонний скотч. Поэтому место установки внутри салона можно выбрать любое. Чаще всего предпочтение отдается лобовому стеклу у переднего пассажирского сидения. Обусловлено это расположением вблизи магнитолы и удобным монтажом кабелей в обшивку автомобиля.

Размещение на крыше имеет преимущество в приеме сигнала, однако выполняется сложнее. Возможны также окисления металлических частей и ухудшение качества приема.

При выборе места, в котором будет установлена антенна, следует придерживаться следующих правил:

  • Кабели не должны проходить вблизи источников помех.
  • Должны быть аккуратно спрятаны под обшивку автомобиля, чтобы не создавать дискомфорта при вождении и поломки по неосторожности.

Штекер

Перед установкой следует обратить внимание на вариации штекера для подключения антенны на установленной автомагнитоле. В большинстве штатных акустических систем используются собственные переходники. Если штекеры соответствуют одному формату, то все просто, при подключении их достаточно соединить. Если же они разные, то потребуется дополнительный подбор соответствующего переходника, найти который можно в автомагазинах.

Питание антенного усилителя

Современные модели подключаются через разъем приемного устройства непосредственно к автомобильной магнитоле. При таком подключении от активной антенны подается радиосигнал. В обратном порядке по другой паре к усилителю подается необходимое напряжение в 12 Вольт.

На моделях, где такое подключение не предусмотрено, антенный усилитель приходится подключать к питанию самостоятельно в двух вариантах:

  1. Подключение к питанию через коробку предохранителей.
  2. Самостоятельное подключение к питанию через автомагнитолу.

Пошаговая инструкция по установке внутри салона

Монтаж зависит от комплектации выбранной модели, но общие принципы практически ничем не отличаются. Все особенности дополнительно будут указаны производителем.

  1. Обезжирить место установки антенны спиртовой салфеткой или другим средством.
  2. Размещаем на месте установки треугольник из комплектации устройства, который облегчает правильное позиционирование антенны.
  3. В фазах треугольника устанавливаем монтажный диск и снимаем треугольник.
  4. Приклеить ориентирные полоски, которые помогут правильно разместить приемные части антенны.
  5. На штырь монтажного диска устанавливаются усы приема сигнала путем поэтапного отклеивания пленки и фиксации в соответствии с ориентирными полосами, после чего их можно сразу снять.
  6. Для прокладки кабеля снимаем боковую облицовку автомобиля.
  7. Закрепляем провода при помощи стяжек к штатной проводке автомобиля или к шлангу омывателя стекла.
  8. Для удобства дальнейшей прокладки требуется демонтировать бардачок автомобиля.
  9. Извлекаем магнитолу из гнезда, чтобы получить доступ к разъемам и проводам.
  10. Синий провод питания из разъема ISO подключается к проводу питания антенного усилителя.
  11. Подключаем провод, отвечающий за поступление сигнала в соответствующий разъем на задней панели головного устройства.
  12. Проверяется качество выполненных работ и прием сигнала.
  13. Все провода аккуратно укладываются в посадочное окно магнитолы.
  14. Магнитола устанавливается на место и фиксируется.
  15. Монтируется обратно бардачок и снятая облицовка.

Пошаговая инструкция установки на крышу

Если длины кабеля из комплектации недостаточно, то потребуется дополнительный. Кабель должен быть в экранированном оплете и иметь сопротивление в 75 Ом.

  1. На месте установки необходимо просверлить два отверстия: диаметром под крепление антенны и 5 мм — вспомогательное.
  2. Метал на месте установки зачищается с внутренней стороны салона.
  3. Во избежание коррозии место установки обрабатывается мастикой с внутренней стороны салона и герметикам с внешней.
  4. Для монтажа необходимо изготовить изолятор (проставку) из медных и фторопластовых шайб, к которым припаиваться кабель.
  5. Место соединения изолятора и кабеля необходимо загерметизировать.
  6. Устанавливаем антенну на крышу и затягиваем гайку изолятора с внутренней стороны салона.
  7. Прокладываем кабель от антенны до магнитолы под обшивкой автомобиля.
  8. Подключаем антенну к магнитоле и проверяем качество сигнала.Посмотрите видео по установке антенны

Как подключить активную антенну к магнитоле

Выбор места для установки

Изначально нужно определить в каком месте хотите прикрепить антенну в машине. Обычно, её ставят или в верхнем правом углу от лобового стекла, если её стрелки приёма расходятся в горизонтальной и вертикальной плоскости. Если её усики расходятся только по горизонтали, тогда размещают по центру стекла автомобиля, за зеркалом заднего вида.

Если впоследствии захотите поставить видеорегистратор, то автоантенну не следует туда ставить, т.к. она будет закрывать пространство для съёмки видеорегистратора.

Установка и подключение

Теперь начинаем установку. Антенну и её отходные усики нужно приклеивать на чистую от пыли и грязи поверхность стекла. У некоторых производителей в комплекте имеется специальный очиститель. Клеится на двухсторонний скотч – нужно содрать его защитный слой и максимально сильно прижать на 10-20 секунд.

После приступаем к прокладыванию проводов к магнитоле и радио. Их рекомендуется проложить под обшивкой крыши, а потом опустить вниз по стойке лобового стекла. Обычно, автомобильная радиоантенна включает 3 провода. 1 провод, отвечающий за заземление, нужно присоединить к «массе» машины. В качестве массы подойдёт любое металлическое крепление к кузову. Без него антенна имеет меньшую чувствительность, чем с ней.

Второй провод – для питания, он подключается к проводу от магнитолы. Последний, третий провод — контактный — подключается в специальный разъем для антенны в автомагнитоле. Как правило, контакты и кабель питания объединены в один, когда при включении магнитолы включается и автоантенна. В данном случае корпус головного устройства служит дополнительной "массой".

АвтоНовости / Обзоры / Тесты

Как Подключить Антенну К Магнитоле Пионер

Подключение магнитолы Pioneer

Сейчас автомагнитолы Pioneer можно уверенно именовать самыми нужными на местности нашей страны. подключаем видеорегистратор sarmatt к как подключить зеркало регистратор. Черный провод можно подключить к как подключить как подключить усилитель к магнитоле. Пионер (pioneer), то как подключить антенну к можно подключить к магнитоле mp3. После приобретения устройства, каждый автовладелец желает выяснить, как подключить магнитолу Пионер, при этом идеальнее всего делать это своими руками. Итак, приступим!

Как

подключить магнитолу Pioneer – способы

Необходимо отметить, что подключение магнитолы Pioneer может быть выполнено 2-мя способами:

  1. Внедрение штатного ISO-разъема.
  2. Подключение магнитолы без стандартных соединителей.

Нужно осознавать, что в случае внедрения второго способа установки магнитолы, гарантия на устройство больше не будет действовать, при этом существует высочайшая возможность допустить ошибку во время подключения проводов. Но, в почти всех случаях другого выхода просто не существует. Как подключить асик к nicehash настройка и подключения. Как подключить автомагнитолу дома к компьютеру. Например, этот вариант является единственным в этом случае, если в вашей машине нет соответственного разъема для подключения магнитолы.

Даже если вы будете использовать разъем ISO, необходимо делать все очень аккуратненько и за ранее убедиться в том, что распайка клемм на данном соединителе изготовлена верно.

Как установить и подключить

антенну?

Как установить и подключить автомобильную антенну.

Установка активной автомобильной антенны bosch

Ребята, прошу прощения за не полноценное видео. Как подключить видеорегистратор к интернету через роутер. Как подключить антенну на магнитоле — автомобильная. В магнитолах есть специальный провод обычно сине-белого.

Стандартная схема подключения автомагнитолы Pioneer предусматривает такую маркировку проводов:

  • Желтый толстый провод – соединение с аккумулятором автомобиля. Как подключить антенну к магнитоле?. Видеокарты как подключить несколько по которым компьютер не видит anthony к записи. Нужно отметить, что данный провод необходимо подключать только через предохранитель.
  • Красный толстый провод – подключение к той же АКБ, но уже через замок зажигания автомобиля. Как подключить асик к nicehash? Советы по правильному майнингу асиками на сервисе nicehash. Это необходимо для того, чтобы устройство функционировало лишь при включенном зажигании. Отдельные автовладельцы предпочитают соединять красный и желтый провода, однако это грозит тем, что аккумулятор машины разрядится в совершенно неожиданный момент. Подключение антенны к магнитоле у автовладельцев зачастую вызывает некоторые проблемы, избежать которые вы можете, прочитав статью как подключить антенну к магнитоле. Как подключить видеорегистратор к интернету. Как подключить как зайти на регистратор. Из-за такого использования такого метода подключения магнитолы Пионер, в случае продолжительных стоянок нужно будет отсоединять от аккумулятора корпусную клемму.
  • Черный толстый провод – соединение с корпусом машины либо «минусовой» клеммой АКБ.
  • Бело-синий провод отвечает за питание активного сабвуфера, антенны или усилителя. После включения магнитолы на проводе появляется напряжение 12В.

Подключение

магнитолы Pioneer – провода для колонок
  1. Правый передний динамик – провод серого цвета идет к «плюсу» колонки, а серо-черный провод – к «минусу».
  2. Левый передний динамик – провод белого цвета подключаем к «плюсу» колонки, а бело-черный – к «минусу».
  3. Правый задний динамик – провод фиолетового цвета идет к «» колонки, а фиолетово-черный – к её «-».
  4. Левый задний динамик – провод зеленого цвета соединяем с «плюсом» колонки, а зелено-черный – с «минусом».

Процедура подключения завершена, нужно только подсоединить аккумуляторную батарею и наслаждаться работой новенькой магнитолы Пионер.

После установки аудиосистемы с радио встает вопрос о выборе антенны. Действительно, ведь какой в прок если у вас есть опционально магнитола с радио, но к ней нет хорошей антенны!? Именно исправить эту ситуацию и призвана наша статья.
В данной статье мы расскажем о видах и о установке активной и не активной антенны. Прежде хотелось ввести в экскурс читателя о потребности установки той или иной антенны на машину. Здесь нельзя определенно сказать о том, что вам надо на основании того, ездите ли вы в городе или за его пределами, более решающий фактор в этом будет качество вашей аудиосистемы.

Какой длины должна быть подключенная антенна для уверенного приема

Говоря о качестве я подразумеваю чувствительность приемника магнитолы. Что такое чувствительность? Чувствительность это фактически минимальный сигнал измеряемый в вольтах, и индуцируемый от передатчика на антенне. Сигнал при котором приемник способен выдать качественное, с номинальными характеристиками воспроизведение сигнала. Чем длиннее антенна, тем выше э.д.с. на антенне, тем соответственно ниже должна быть чувствительность приемника. Но и здесь есть разумная граница, когда при увеличении длины антенны сигнал воспроизводится с лучшим качеством уже не будет. Также еще есть особенность того, какие волны вы собираетесь ловить.

Антенна должна быть кратна амплитуде волны. Особенно это актуально для раций, так как там амплитуда большая, а значит и антенны будут большие.

Итак, первое условие когда все воспроизводится с номинальными характеристиками, что говорится — лучше и не надо. Второй фактор, когда помехи индуцируемые на антенне будут усиливаться на равне с полезным сигналом. При этом не важно какой длины у вас антенна, вместе с увеличением длины антенны и увеличением полезного сигнала, также пропорционально будет возрастать Э.Д.С. и нежелательного сигнала — помех. Здесь важно чтобы приемник был избирательным, то есть ловил "полезный" сигнал.

Как правило, чувствительность и избирательность приемника зависит от производителя, у брендовых качественных приемников достаточная чувствительность порядка 5 микровольт, для того чтобы обеспечивать уверенный прием с штатной антенной порядка 0,5 м. Этого вполне достаточно для применения в городе и за городом до 40-50 км от передатчика.
Но и здесь однозначное заявление о высокой чувствительности и избирательности не всегда является панацеей. Таак в городе насыщенном помехами, смежными радиостанциями, через каждые несколько десятых МГц, приемник может выдавать нежелательные помехи и шумы. Конечно, качество передающей аппаратуры в настоящее время довольно высоко и этот исход маловероятен, но все же. Также расстояние уверенного приема зависит и от ландшафта местности. На открытой местности прием будет уверенный на значительном расстоянии, в городе где часто встречаются металлоконструкции, сигнал может резко пропадать. Возникают резонансные явления, когда волны либо усиливаются, либо значительно ослабевают, в следствии экранирования и их особенностей распространения.
Теперь как раз немного о принципе распространия длинных и коротких волн. Принцип аналогичен распространению световых волн. Более длинные волны более хорошо, если можно так сказать, поддаются дифракции, огибанию поверхностей, в следствии чего распространяются гораздо дальше с меньшими потерями. Короткие волны, при встрече препятствия, фактически меняют угол распространения. Одно два препятствия и они уже "сбились с пути".

Активная антенна в автомобиле

Активная антенна это фактически обычная пассивная антенна с дополнительным усилителем. Часто усилители выполнены с регулированием чувствительности, о которой мы говорили в предыдущем абзаце. Регулировка фактически осуществляется переключателем трасса — город или аналогичным. Меняя чувствительность приемника антенны и подстраиваясь под оптимальные условия приема.
Так в городе антенна будет работать без усилителя или с минимальным усилением. Для того чтобы не провоцировать усиление шумов, так как полезный сигнал итак легко поймать. А вот за городом, придется усиливать уже все подряд, что попадется. И здесь качество уже в большей степени зависит от избирательности приемника. Для того чтобы обезопасить себя от низкой избирательности, лучше приобретать брендовую продукцию.

Подключение активной антенны к магнитоле в машине

Первое, необходимо определиться с местом размещения антенны. Как правило это переднее ветровое стекло со стороны пассажира. Установка антенны производится при помощи двухстороннего монтажного скотча. Антенна имеет два провода для подключения питания и один вывод для подключения к гнезду антенны радиоприемника.
Черный (как вариация не изолированный) провод антенны соединяется с кузовом автомобиля в любом удобном месте, желательно сразу и вблизи непосредственного места установки антенны. Фактически это минусовой контакт. Второй, красный (как вариация синий) провод, тянется до магнитолы, где по стандарту ISO смотрите статью "Подключение автомагнитолы в автомобиле своими руками" подключается к уже предусмотренному для него контакту от магнитолы. Более наглядная принципиальная схема подключения активной антенны к магнитоле приведена на рисунке.

Если рассматривать подключение активной антенны в целом, то это будет наиболее вероятный и ходовой вариант. Разве что здесь не учтено подключение коаксиального кабель, по которому идет сигнал от антенны, до магнитолы.

Итак, если резюмировать для чего нужна активная магнитола, то можно сказать следующее. Если вы ездите в городе, то вам скорее всего будет хватать принимаемого сигнала и вообще без какой-либо антенны. Воткните просто провод, можете его даже спрятать под панелью приборов.
В случае если вы часто выезжаете за город, то здесь лучше купить брендовую активную антенну. Сигнал в этом случае будет полноценным, и если у вашего приемника хорошая избирательность, то есть он сможет отделить "мух от котлет", вернее шум от гармоничной частоты звука, то вы не прогадаете.

Подключение активной антенны к магнитоле через переходник

Здесь каджется можно было бы и закончить наш разговор о подключении антенны к магнитоле, если бы все ее вариации только тем и заканчивались, что одни и тем же стандартом, так называемым DIN type. Однако современные магнитолы порой не могут позволить столь большой роскоши. В них столь много всего, что применение более компактного штекера способно изменить ситуацию в корне. А значит производители ищут возможности использовать свои штекеры, но при этом обеспечить возможность соеденить их с общепринятыми. Вот несколько примеров.
Первый пример, когда к магнитоле подключается антенна типа ISO через переходник к гнезду DIN. Второй, когда имеем магнитолу Toyota и для перехода на общепринятое гнездо используем переходник.

Собственно понятно, что при подключении антенный могут появиться такие случаи, которые потребуют от вас приобретения дополнительных переходников. А если таковых не найти, то возможно придется воспользоваться паяльником.

Теперь можно наверняка резюмировать, что подключение антенны это не только электрическая коммутация, обеспечивающая правильное подключение и надежные контакты антенны и магнитолы, но и подбор подходящих к друг другу переходников. Ведь просто купив антенну и попытавшись подключив ее к магнитоле, вы совсем не гарантируете то, что не потребуется переходник-адаптер. Хотя тот кто осведомлен, тот вооружен. И теперь мы уверены, что вы справитесь с поставленной задачей!

Как сделать (проволоку) автомобильную антенну для радиоприемника

Если вы настоящий мастер по ремонту или на дому, то вы хотели бы знать, как подключить автомобильную стереосистему или починить ее, если она сломалась. В этой статье мы расскажем, как подключить автомобильную радиоантенну, и дадим рекомендации по ремонту сломанной. Начнем с электропроводки новой антенны.

Как подключить автомобильную стерео антенну

Если вы каким-то образом купили автомобиль без антенны или просто хотите заменить установленную антенну на гораздо лучшую, то вы можете установить в автомобиль автомобильную антенну стороннего производителя.После продажи означает, что он не входил в комплект поставки автомобиля. С другой стороны, антенна, которая в настоящее время устанавливается в автомобиле, называется антенной OEM (производитель оригинальных устройств).

Чтобы установить автомобильную антенну после продажи, выполните следующие действия:

1. Приобретите необходимое оборудование

Само собой разумеется, вы должны получить довольно хорошую антенну. Вот множество других устройств, которые вам понадобятся для настройки:

  • Подходящий пакет
  • Адаптер антенны
  • Адаптер электропроводки

Вы также можете найти их в Интернете по конкурентоспособным ценам.Их функции:

Fit package: это просто сборка из пластика; его работа заключается в том, чтобы соответствовать вашей дорожной консоли до базовой радиоантенны на вторичном рынке.

Адаптер схем: позволяет подключить стереосистему стороннего производителя к проводной системе автомобиля. Цвета проводов совпадают с цветами, на которых установлена ​​стереофоническая антенна стороннего производителя, поэтому все единообразно и для уменьшения ошибок. Сравнимый с комплектом для здоровья, адаптер для схем также можно найти в блистерной упаковке или полиэтиленовом пакете.

Антенный адаптер: рекомендуется для обеспечения возможности подключения в грузовых автомобилях с нестандартным антенным подключением. Часто адаптеры для электропроводки имеют антенный адаптер. К счастью, все эти устройства недороги и будут стоить всего около 50 долларов.

2. Удалите оригинальную стереосистему В комплекты

Fit обычно входят брошюры, объясняющие процедуру разборки консоли автомобиля и извлечения оригинальной радиоантенны.В одних автомобилях это просто, в других - сложно, но очень поможет, если у вас есть такие инструменты, как гаечные ключи и отвертки.

3. Подключите новую стерео антенну

На этом этапе вы, по сути, собираетесь подключить свежий антенный провод к адаптеру схемы. Для этой задачи вам понадобится рулон изоленты и приспособление для снятия проводов.

Итак, снимите примерно 2 дюйма изоляционного материала с каждого конца проводов антенного жгута, выбрав цвет, соответствующий цвету провода адаптера проводки.Выполните ту же задачу с каждым проводом в переходнике проводки, цвет которого соответствует цвету жгута.

Примечание: на самом деле вы не будете использовать провода, не совпадающие по цвету. Поэтому просто сложите их и приклейте к их концам ленту.

После снятия изоляционного материала начните скручивать концы проводов одного цвета, а когда закончите с каждой партией, заклейте их лентой.

Как только вы подсоединили провода, подключите жгут к стереосистеме, а адаптер к автомобилю.Убедитесь, что радио работает и все динамики работают; для этого включите зажигание. Вы не проверяете, принимает ли радио станции, а проверяете, чтобы гарантировать, что звук работает отлично.

Если все в порядке, выключите автомобиль, снимите адаптер с радио и аккуратно обмотайте весь пакет проводов лентой, особенно в тех местах, где вы выполняли соединения.

4. Установите новую антенну

Первое, что вам нужно сделать, это подготовить весь пакет в соответствии с указаниями в брошюре, в которой он представлен, чтобы он соответствовал вашему типу автомобиля.Вы будете вырезать пластиковые язычки из набора, и для этого вам может потребоваться швейцарский армейский нож или несколько ножниц.

Поместите пакет в отверстие консоли, где было первоначальное радио, когда это будет сделано. Прикрепите болты или винты, если таковые имеются, чтобы удерживать упаковку на месте.

5. Клетка Din

Новые радиостанции имеют металлический каркас, который обычно называют каркасом DIN. Вам нужно снять клетку с радио и прикрепить ее к набору формы. Вы можете найти для этого несколько инструментов выпуска.

Перед тем, как вставить клетку в монтажный комплект, необходимо протянуть антенный провод вместе с адаптером схемы через кожух. После этого клетка плотно прилегает ко всему набору. Отвертка будет очень удобна для наблюдения за металлическими выступами, окружающими клетку, чтобы она не выскользнула из-за веса стереосистемы.

Возможно, ваша установка требует крепления ISO. В этом случае вам не понадобится DIN-каркас, а, скорее, вам нужно будет только прямо прикрутить новое радио к установочным кронштейнам OEM.

6. Получите стерео вход

Наконец, вы можете поместить новую стереосистему в панель управления. Первое, что вам нужно сделать, это подключить жгут проводов вместе с антенным проводом к магнитоле с задней стороны. После этого вам потребуется пропустить провода в консоль, чтобы убедиться, что объем проводов указан ниже или выше радио, так как за ним может не хватить места.

Вот и все, ребята, теперь, когда вы ознакомились с инструкциями, приступайте.

Как подключить автомобильную стереосистему без силовой антенны

i Thomas Northcut / Photodisc / Getty Images

Новая автомобильная стереосистема вдыхает новую жизнь в удовольствие от вождения, предлагая больше мощности и функций, чем стандартное устройство, которое вы заменяете. Подключить антенну и другие провода к жгуту нового радиоприемника проще, чем может показаться на первый взгляд. С помощью адаптеров жгутов проводов с цветовой кодировкой, подключение новой стереосистемы к существующему автомобилю осуществляется без разрыва проводов.

Активные или пассивные антенны

Взгляните на заводской жгут проводов в полости приборной панели. Если у вас есть антенна с питанием, там будет провод с пометкой «ANT» или «PWRD ANT». Это часто синий цвет с белой полосой, но вам нужно будет свериться со схемой, чтобы быть уверенным. Соедините этот провод с соответствующим проводом на жгуте нового радиоприемника для лучшего приема радиосигнала, особенно на окраинах. Если у радиоприемника есть провод для антенны с питанием, но в вашем автомобиле его нет, просто обожмите изолированный разъем на оголенном проводе, но не подключайте его ни к чему.

Очистка и проверка

После того, как все отдельные провода обжаты вместе, используйте три из четырех небольших пластиковых стяжек вдоль ремня, чтобы связать все вместе. Этот шаг значительно упрощает и упрощает попытку вставить все обратно в приборную панель. Поместите монтажную гильзу новой магнитолы в полость послепродажного комплекта приборной панели, затем отогните хотя бы один из треугольных удерживающих кронштейнов в каждом углу. Вставьте новое радио в чехол до щелчка.Подключите жгут магнитолы к магнитоле, а другой конец жгута - к заводской проводке в полости приборной панели. Подключите антенный провод к задней части новой стереосистемы. Вам, вероятно, понадобится жгут преобразователя, чтобы изменить диаграмму направленности на выводе автомобильной антенны с помощью универсального антенного входа в виде рукава на новой стереосистеме. Осторожно вставьте узел в приборную панель, совместив монтажные отверстия на ремне с отверстиями на приборной панели. Закрепите новое радио винтами, которые раньше использовались для фиксации заводской стереосистемы.Заменить обшивку магнитолы и все оборудование. Включите систему и отрегулируйте баланс и затухание, убедившись, что все динамики воспроизводят звук.

Как подключить автомобильную стереоантенну с нуля с помощью советов по установке

Если вы настоящий мастер по ремонту или домашний механик, то вам, возможно, захочется узнать, как подключить автомобильную стереосистему или отремонтировать ее, если она сломанный. В этой статье мы покажем вам, как подключить автомобильную радиоантенну, и дадим советы по ремонту сломанной. Начнем с подключения новой антенны.

Как подключить автомобильную стереофоническую антенну

Если вы каким-то образом приобрели автомобиль без антенны или просто хотите заменить установленную антенну на более качественную, тогда вы можете установить автомобиль с дополнительной антенной. -маркетная автомобильная антенна. After-market означает, что он не поставлялся с автомобилем. Напротив, антенна, которая уже установлена ​​в автомобиле, известна как антенна OEM (производитель оригинального оборудования).

Чтобы установить автомобильную антенну стороннего производителя, выполните следующие действия:

1.Приобретите необходимое оборудование

Само собой разумеется, вам стоит обзавестись довольно хорошей антенной (вы можете найти хорошую на Amazon). Вот несколько других аксессуаров, которые вам понадобятся для установки:

  • >> Подходящий комплект
  • >> Антенный адаптер
  • >> Монтажный адаптер

. Вы также можете найти эти аксессуары в Интернете по конкурентоспособным ценам. Их функции:

  • Fit kit - это просто сборка из пластика; его работа заключается в том, чтобы согласовать консоль вашего мотоцикла со стандартной радиоантенной, не входящей в рынок.
  • Адаптер для проводки - он позволяет подключить стереосистему стороннего производителя к проводной системе автомобиля. Цвета проводов соответствуют цветам, поставляемым со стереофонической антенной стороннего производителя, поэтому все единообразно и для уменьшения ошибок. Как и в комплекте, адаптер для проводки также поставляется в блистерной упаковке или пластиковом пакете.
  • Антенный адаптер - предназначен для обеспечения возможности подключения в автомобилях с нестандартным антенным подключением. В большинстве случаев монтажные адаптеры поставляются с антенным адаптером (узнайте у продавца, есть ли у него это предложение).

К счастью, все эти аксессуары недорогие и будут стоить всего около 50 долларов.

2. Удалите оригинальную стереосистему

Fit обычно поставляются с буклетами, описывающими процесс разборки автомобильной консоли и извлечения оригинальной радиоантенны. В одних автомобилях это легко, в других - сложно, но очень поможет, если у вас есть такие инструменты, как гаечные ключи и отвертки. И, кстати, в части «Как починить сломанную автомобильную антенну» ниже вы узнаете много нового о разборке механизма автомобильной антенны.

3. Подключите новую стереоантенну

На этом этапе вы в основном собираетесь подключить новый антенный провод к монтажному адаптеру. Для этой задачи вам понадобится рулон изоленты и оборудование для зачистки проводов.

Итак, зачистите около 2 дюймов изоляционного материала с каждого конца проводов антенного жгута проводов, выбрав цвет, соответствующий цвету провода адаптера проводки. Проделайте то же самое с каждым проводом в переходнике проводки, цвет которого соответствует цвету жгута.

Примечание. на самом деле вы не будете использовать провода, не совпадающие по цвету. Таким образом, просто сложите их и приклейте к их концам ленту.

После снятия изоляционного материала начните скручивать концы проводов одного цвета, а когда закончите с каждой партией, заклейте их лентой.

Как только вы подключили провода, подключите жгут к стереосистеме, а адаптер - к автомобилю. Вам нужно подтвердить, что радио работает и все динамики работают; для этого включите зажигание.Вы не проверяете, принимает ли радио станции, а проверяете, что звук работает безупречно.

Если все в порядке, выключите автомобиль, снимите адаптер с радио и обильно оберните изолентой весь пучок проводов, особенно в местах, где вы выполняли соединения.

4. Установите новую антенну

Первое, что вам нужно сделать, это подготовить комплект для установки в соответствии с инструкциями в прилагаемом к нему буклете, который подходит для вашего конкретного типа автомобиля.Вы будете вырезать пластиковые язычки из набора, и для этого вам может понадобиться перочинный нож или ножницы.

Когда это будет сделано, поместите комплект в отверстие консоли, где было оригинальное радио. Затяните болты или винты, если они есть, чтобы удерживать комплект на месте.

5. Клетка DIN

Новые радиостанции имеют металлический каркас, который обычно называют клеткой DIN. Вам нужно будет снять кожух с радио и прикрепить его к соответствующему комплекту. Вы можете использовать для этого несколько инструментов выпуска.

Перед тем, как вставить клетку в монтажный комплект, необходимо протянуть антенный провод, а также адаптер проводки через кожух.Затем, после этого, вставьте клетку в подходящий комплект. Отвертка будет очень удобна, чтобы поддеть металлические выступы, окружающие клетку, чтобы она не соскользнула из-за веса стереосистемы.

Возможно, ваша установка требует установки ISO. В этом случае вам не понадобится DIN-каркас, а вместо этого вам нужно будет просто прикрутить новую радиостанцию ​​непосредственно к монтажным кронштейнам OEM.

6. Получите стерео в

Наконец, вы можете разместить новое стерео в приборной панели.Первое, что вам нужно сделать, это подключить жгут проводов вместе с антенным проводом к магнитоле с задней стороны. После этого вам нужно будет всунуть провода в консоль, чтобы убедиться, что основная часть проводов находится ниже или выше радиоприемника, так как за ней может не хватить места.

И все, ребята, теперь, когда вы ознакомились с инструкциями, приступайте к делу.

Итак, что делать, если у вас сломалась антенна? Как это исправить? Давайте посмотрим на это быстро.

Как починить сломанную автомобильную стереоантенну

При аварии или по другим причинам может потребоваться замена антенны автомобильного радио.Но не о чем беспокоиться; С нашим руководством, подключение автомобильной стерео антенны - простая задача. Прежде чем мы пройдем через шаги, давайте сначала рассмотрим некоторые распространенные типы неисправностей антенны.

Распространенные проблемы с автомобильной антенной

  • Изогнутая антенная мачта
  • Грязь - снег и пыль могут проникнуть в антенный механизм, вызывая его выход из строя
  • Проблемные нейлоновые биты
  • Обрыв / оборванный антенный трос

Ниже мы рассмотрим как разобрать, очистить и починить / заменить поврежденные детали.

1. Удалите неисправную деталь

Первое, что вам нужно сделать, это получить доступ к механизму. Если ваша антенна установлена ​​на заднем крыле, снимите панели обивки багажника. Если, с другой стороны, он установлен на переднем крыле, для выполнения задачи по доступу к механизму вам, возможно, понадобятся ключи и отвертки.

К счастью, снять механизм не очень сложно. Вам нужно только ослабить гайки и отсоединить заземляющий браслет.Затем отсоедините сигнальный провод, а также провода управления двигателем.

Осторожно: Будьте осторожны при обращении с разъемами; они вам снова понадобятся.

Потяните мачту антенны вниз через отбойник, чтобы снять узел.

2. Возьмите дополнительную часть и найдите проблему.

Извлеките винты крышки, чтобы открыть основные элементы механизма. Снимите корпус и крышку редуктора. Делайте это осторожно, следя за тем, чтобы нейлоновый шнур не просто выпрыгивал (он может отбрасывать мелкие детали).

В основном механизме вы увидите, как шестерни, двигатель и нейлоновый трос работают вместе. Вы можете найти там обломки или обнаружить, что шестерни или веревка оборваны. Вы также можете столкнуться со старой грязной смазкой, которую вам следует удалить.

Обязательно осмотрите все компоненты, и если вы заметите поврежденные детали, замените их. На всякий случай, если основной компонент, такой как двигатель или корпус, сломается, необходимо будет заменить весь узел.

3. Закрепите детали

Неисправность вызвана телескопической мачтой? Снимите его, сняв втулку в верхней части направляющей трубы (которая фиксирует мачту).

Теперь крепко возьмитесь за мачту (возможно, с помощью плоскогубцев) и вытяните мачту вдоль нейлонового троса. Затем используйте мягкое моющее средство, подобное тому, которое используется для мытья посуды, чтобы очистить детали (включая шестерни). Как только вы это сделаете, нанесите белую литиевую смазку на корпус и шестерни.

4. Соберите блок

Вы заменили шестерни? Подумайте о том, чтобы сначала переустановить их, так как они просто встанут на место. Затем полностью сожмите антенную мачту и проденьте нейлоновый трос в трубу.

Вы хотите установить основание в корпусе, и для этого, возможно, придется немного забить его.

Теперь полностью вытяните антенну, вставьте конец нейлонового шнура в привод и установите на место корпус и крышку.

Не привинчивая механизм, снова подсоедините электрические провода и включите и выключите стереосистему.При включении и выключении стереосистемы шестерни должны двигаться, натягивая нейлоновый трос и убирая антенную мачту. Если этого не происходит, значит, шестерни не выровнены должным образом, и вам придется их исправить.

Если шестерня исправна, пора все собрать и закрепить механизм болтами.

Часто задаваемые вопросы (FAQ)

1. Что такое автоматическая антенна?

Автоматическая антенна, также называемая силовой антенной, - это антенна, которая способна подниматься и опускаться автоматически при включении / выключении.

2. Что такое штыревая автомобильная антенна?

Штыревая автомобильная антенна обычно имеет прямой стержень или гибкий провод, который улавливает сигналы. Его нижний конец подключается к стерео передатчику / приемнику.

3. Почему в моем автомобильном радиоприемнике так много помех?

Если статические помехи наблюдаются при настройке на радиостанции, но отсутствуют статические помехи при прослушивании дополнительных аудиоисточников, то проблема связана с антенной или самим тюнером. Или есть много помех от внешних источников.Один из приемов, который вы можете попробовать, - это отключить радио и снова подключить его, чтобы посмотреть, исчезнут ли статические помехи, прежде чем пытаться использовать другие решения, такие как замена антенны.

Final Word

Мы надеемся, что этот процесс помог вам исправить проблемы с автомобильным радиоприемником. Одно - всегда не забывайте выключать радио, когда идете на автомойку, чтобы эти ребята не сломали антенну.

Прочтите наш последний пост:

>> Как настроить Sirius в проекте Car-DIY

>> Как заземлить ТВ-антенну: давайте узнаем простой метод

>> Антенна CB: обзоры и руководство по покупке

> > Как сделать радио CB более мощным: просмотреть подробное руководство

>> Как выбрать морскую стереосистему: см. Наше руководство по покупке

>> Получите высококачественные радиолюбители для начинающих

>> Получите советы по покупке радио CB от нашего эксперта

5 способов улучшить прием автомобильного радио

Когда вы испытываете раздражающие пропадания сигнала или помехи, когда пытаетесь слушать автомобильное радио, есть довольно большая вероятность, что это было вызвано чем-то, с чем вы действительно ничего не можете поделать.

Бэйли Маринер / Lifewire

В зависимости от того, пытаетесь ли вы настроиться на свое любимое ток-шоу в диапазоне AM или слушаете музыку в диапазоне FM, все, от высоких зданий до солнечных вспышек, может отрицательно повлиять на ваше восприятие звука. И если у вас нет большого влияния на местную комиссию по зонированию - или вы не выяснили, как управлять солнцем силой своего разума, - большинство этих проблем упадут на «ничего не могу поделать». об этой »стороне линии.

Однако, если проблемы с приемом не устраняются, вы, вероятно, имеете дело с неисправностью оборудования, большинство из которых легко устраняются.

Ваша антенная мачта выдвинута?

Есть много способов, по которым антенная мачта с ручным управлением может в конечном итоге попасть внутрь, например, если мойщик забыл вытащить ее обратно, или, может быть, большая птица решила сесть на нее. В любом случае, если у вас выдвижная мачта и в последнее время ваш прием был ужасным, определенно стоит сначала проверить это.

Поскольку антенны работают, улавливая радиоволны, вполне естественно, что их толкание внутрь автомобиля может затруднить правильную работу вашей антенны. Вытащив его обратно, если вы обнаружите, что он воткнут, может быть все, что нужно, чтобы значительно улучшить ваш прием.

Это может показаться очень простым, но на самом деле это удивительно часто, когда ручные антенны убираются, а затем оставляются в таком положении. Поскольку нет никакого механизма, предотвращающего втягивание этих мачт, любой может пройти мимо и опустить вашу антенну.Специалисты по мойке автомобилей особенно часто толкают их, чтобы они не сломались во время стирки, и если кто-то не забыл вытащить их с другой стороны, довольно легко просто отогнать, не мудрый.

Электрические антенны, которые выдвигаются при включении радио, также могут выйти из строя в нижнем положении, и в этом случае ваш радиоприем, вероятно, будет очень плохим. А поскольку многие из этих антенн находятся за пределами вашего обычного поля зрения, вы можете даже не заметить, что мотор сломан, если вы специально не поищете его.

Хотя вы можете использовать плоскогубцы, чтобы вытащить вышедшую из строя электрическую антенну, это может привести к повреждению шестерен или повреждению двигателя.

Проверьте подключение антенны

Одна из наиболее частых причин плохого приема автомобильного радиоприемника - плохое соединение антенны. Если антенный кабель плохо вставлен в головное устройство или какие-либо соединения ослаблены, изношены или корродированы, вам часто будет трудно настроиться на любимую станцию.

Первое, что нужно проверить, это соединение между антенным кабелем и задней частью вашего головного устройства.Если он установлен правильно, то вы можете найти станцию, на которую сможет настроиться , а затем осторожно покачивайте саму антенну взад и вперед. Если соединение надежное, вы ничего не должны замечать. Если соединение ненадежно, вы, вероятно, заметите падение тюнера, а затем снова получите сигнал. В таком случае следует подтянуть антенну и проверить заземление.

Получите новую антенну

Райан Маквей / Stockbyte / Getty Images

При проверке соединений антенны вы можете обнаружить, что крепежное оборудование антенны или мачта корродированы, заржавели или сломаны каким-либо другим образом.В этом случае замена антенны обычно помогает. Поскольку ржавчина и коррозия могут помешать надежному соединению антенны с головным устройством, простая замена устройства часто приводит к лучшему приему.

Есть также несколько других случаев, когда требуется новая антенна. Например, в некоторых автомобилях вместо обычных штыревых или мачтовых антенн устанавливаются антенны в виде решетки на стекле заднего стекла. Эти плоские антенны обладают некоторыми эстетическими преимуществами, и их нельзя сломать при мойке автомобилей или вандалом, но они часто страдают от плохого приема в больших городах или холмистых районах.В некоторых случаях штыревая антенна обеспечивает лучший прием.

Установите усилитель сигнала

Усилители радиосигнала - далеко не панацея от плохого приема, но есть особые обстоятельства, при которых они могут вылечить то, что вас беспокоит. Если вы можете принимать сигнал от определенной станции, но он особенно слабый, то усилитель сигнала может улучшить ваш прием. Однако усилители ничего не сделают для вас, если ухудшение сигнала связано с препятствиями, такими как высокие здания и холмы.

Получить новое головное устройство

В целом радиотюнеры в головных устройствах автомобилей намного более совершенные, чем домашние радиоприемники. Есть множество крайних случаев и исключений, но даже у дешевого цифрового головного устройства под капотом происходит гораздо больше, чем у обычных радиочасов или магнитофона.

При этом не все радиотюнеры головного устройства одинаковы. Так что, если вы проверили все остальное и не можете винить в своих проблемах приема дождь (или высокие здания, или близлежащие холмы), возможно, пришло время заменить головное устройство.

Некоторые бюджетные головные устройства бюджетного класса экономят на качестве радиотюнера, но даже если ваше радио было в порядке, когда оно было новым, сбои все же случаются. Так что, если ничто другое не поможет, возможно, у вас в руках сломалась автомобильная радиостанция.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Трудно понять Установка на внедорожник

XM - Магазин SiriusXM

Седан и купе | Кабриолеты | Внедорожники | Пикапы

XM Стандартная антенна с магнитным креплением:

Если вы устанавливаете стандартную магнитную антенну с креплением XM, антенна должна располагаться на крыше внедорожника.Лучше всего расположить в центре задней части крыши, как показано. Если в этом месте уже установлена ​​другая антенна, установите ее на расстоянии не менее 3 дюймов от другой антенны.

XM SkyDock Антенна с магнитным креплением:

Если вы устанавливаете магнитную антенну XM SkyDock Mount, антенна должна располагаться на крыше внедорожника. Лучшее расположение - в центре передней части крыши, чуть выше лобового стекла, как показано. Если в этом месте уже установлена ​​другая антенна, установите ее на расстоянии не менее 3 дюймов от другой антенны.Поиск подходящего места для установки антенны: что можно и чего нельзя.

? DO: Установите антенну на крыше внедорожника, прямо над задним окном или передним лобовым стеклом.

? DO: Установите антенну на крыше так, чтобы с нее было хорошо видно небо во всех направлениях.

? ЗАПРЕЩАЕТСЯ: Не устанавливайте антенну внутри внедорожника, например, на приборной панели.

? ЗАПРЕЩАЕТСЯ: Не устанавливайте антенну на передние, боковые или задние стойки внедорожника.

? ЗАПРЕЩАЕТСЯ: Не устанавливайте антенну рядом с багажником на крыше. Отрегулируйте стойку так, чтобы она находилась подальше от антенны. Если стойка не регулируется, см. Положение в разделе «Пикапы».

? ЗАПРЕЩАЕТСЯ: Не устанавливайте антенну рядом с другой антенной. Установите его на расстоянии не менее 3 дюймов.

Прокладка антенного кабеля:

- С задней стороны крыши (только для стандартной антенны с магнитным креплением XM)

- От передней части крыши (стандартная антенна с магнитным креплением XM и антенна с магнитным креплением XM SkyDock)

- Советы по поиску и устранению распространенных проблем приема сигнала и звука

Прокладка антенного кабеля в задней части крыши (только для стандартной антенны с магнитным креплением XM) Вот как проложить антенный кабель от стандартной антенны с магнитным креплением XM к радиостанции XM в внедорожнике.См. Подробные пояснения под основной иллюстрацией. Вы также можете просмотреть подробные отдельные иллюстрации для каждого основного шага, щелкнув ссылку, выделенную синим цветом в каждом разделе.

  1. Пропустите антенный кабель под резиновой уплотнительной прокладкой окна / двери задней двери и проложите кабель вдоль заднего люка. Выньте уплотнитель из отверстия и заправьте кабель внутрь. Затем замените уплотнитель. Вытащите кабель из уплотнителя и проложите его в кабину под обшивкой салона.Избегайте шарниров или шестерен, которые могут обжать или порезать кабель.
  2. Проложите кабель через основную зону салона внедорожника под внутренней обшивкой по направлению к передней части автомобиля. С помощью пластикового шпателя приподнимите пластиковую накладку ровно настолько, чтобы заправить кабель под ней. Избегайте расположения боковых подушек безопасности на задних стойках и над дверями. (Места расположения подушек безопасности отмечены логотипами «SRS».) Будьте осторожны, чтобы не обжать и не разрезать кабель.
  3. Вытащите кабель из обшивки возле приборной панели и проведите его под ковром к приборной панели или консоли.Сверните лишний кабель в скрытом месте, например, под ковром, держите его подальше от педалей или органов управления автомобиля. Закрепите лишний кабель проволочными стяжками.
  4. Вытащите конец кабеля в месте расположения XM Radio. Оставьте себе достаточно кабеля, чтобы его можно было легко подключить к разъему антенны (иногда обозначается ANT, ANT IN или ANTENNA ) на XM Radio или автомобильной док-станции.

Прокладка антенного кабеля от передней части крыши (стандартная антенна с магнитным креплением XM и антенна с магнитным креплением XM SkyDock) Вот как проложить антенный кабель от антенны с магнитным креплением к радиостанции XM в внедорожнике.См. Подробные пояснения под основной иллюстрацией. Вы также можете просмотреть подробные отдельные иллюстрации для каждого основного шага, щелкнув ссылку, выделенную синим цветом в каждом разделе.

  1. Используйте тупой пластиковый шпатель, кредитную карту, пластиковый нож или аналогичный тупой инструмент, чтобы приподнять резиновую накладку вокруг лобового стекла и заправить под нее антенный кабель.
  2. Продолжайте заправлять трос под молдинг лобового стекла вокруг лобового стекла до самого нижнего угла.
  3. В самом нижнем углу лобового стекла протяните кабель из молдинга ветрового стекла в резиновую уплотнительную прокладку вокруг дверного проема. Выньте уплотнитель из отверстия и заправьте кабель внутрь. Затем замените уплотнитель. Протяните кабель внутри уплотнителя к нижней части дверного проема.
  4. Вытяните кабель из уплотнителя внизу дверного проема и проведите его под ковром к приборной панели.Сверните лишний кабель в скрытом месте, например, под ковром, держите его подальше от педалей или органов управления автомобиля. Закрепите лишний кабель проволочными стяжками.
  5. Вынесите конец кабеля рядом с местом, где находится радио XM. Оставьте себе достаточно кабеля, чтобы его можно было легко подключить к разъему антенны (иногда обозначается ANT, ANT IN или ANTENNA ) на XM Radio или автомобильной док-станции.

Советы по поиску и устранению распространенных проблем приема сигналов и звука Ниже приведены способы определения и устранения некоторых общих проблем приема сигналов и звука, с которыми вы можете столкнуться:

Будет ли автомобильное радио работать без антенны? - Улучшение автомобильного звука

Все автомобили поставляются с антеннами, и они бывают разной конструкции: некоторые длинные и тонкие, некоторые выдвижные, а некоторые твердые и жесткие.

Независимо от конструкции, вы можете обнаружить, что ваша антенна сломана из-за непредвиденных обстоятельств, и вам может быть интересно, может ли ваше радио работать без антенны или насколько легко ее заменить.

Без антенны автомобильный радиоприемник не сможет принимать радиостанции, но по-прежнему будет работать с другими функциями. Есть способы слушать радио на автомобильной стереосистеме без антенны, в том числе с помощью FM-передатчика, шасси автомобиля в качестве антенны и смартфона.

В статье ниже я объясню, действительно ли вам нужна антенна, и какие обходные пути вы можете применить, если не хотите заменять антенну или ее нет в вашем автомобиле.

Совет: На рынке представлены тысячи различных антенн, и все они работают одинаково. Есть, конечно, отличия в конструкции, приеме или долговечности. При простом поиске замены проверьте выбор качественных универсальных автомобильных антенн на Amazon прямо сейчас.

Нужна ли антенна моему автомобилю?

Для наилучшего и наиболее стабильного качества FM в автомобильном радиоприемнике вам понадобится антенна. Однако, хотя автомобильные антенны очень популярны, в современном мире и с появлением многих технологий, если произойдет авария, когда ваша антенна сломается или вы обнаружите, что одна из них не работает, вам не нужно слишком беспокоиться.

Есть много способов использования автомобильной стереосистемы для приема FM-радиосигнала без антенны.

Даже если у вас есть старая автомобильная стереосистема, в которой есть только разъемы для динамиков и выключатель зажигания, это все равно не проблема.

Могу ли я снять антенну с машины?

Если вы вытащили антенну из автомобиля или антенна сломана, ваша автомобильная стереосистема будет создавать статические помехи, когда вы пытаетесь набрать радиостанцию.

Автомобильная стереосистема экранирована, что позволяет не улавливать входящие сигналы автомобильной стереосистемой (действует почти как клетка Фарадея).

К счастью, когда ваша антенна будет удалена или повреждена, другие аспекты вашей стереосистемы не пострадают, и вы все равно сможете воспроизводить компакт-диски, MP3 и даже использовать Bluetooth или USB.

Следует обратить внимание на то, что для GPS требуется антенна. Если в вашей стереосистеме или информационно-развлекательной системе есть встроенный GPS, то для работы ей обязательно понадобится антенна.

Как заставить работать автомобильное радио без антенны?

Ниже я покажу вам несколько способов использования автомобильной стереосистемы без антенны.Некоторые способы могут быть лучше других в предоставлении вам лучшего сигнала, но все эти методы по большей части работают отлично.

Использование автомобильного шасси в качестве антенны

Один из самых простых способов заставить радио работать, не выходя из дома и не покупая новое оборудование, - это использовать автомобильное шасси в качестве антенны.

Это будет работать относительно хорошо, и сигнал, который вы получите, будет относительно сильным, но не ожидайте, что вы поймаете радиостанции, которые находятся за пределами вашего региона.

Если вы не стесняетесь сделать небольшую сделку своими руками, этот метод должен быть вашим первым выбором, если вы не хотите обновить стереосистему или получить дополнительные преимущества, такие как Bluetooth, для подключения вашего смартфона.

Кроме того, если вы заядлый любитель DIY, то у вас уже должны быть инструменты, необходимые для выполнения этой задачи. Если у вас нет инструментов или вам нужна какая-то настройка, я перечислил ниже инструменты, которые я использую, и я доволен этим выбором.

Преобразование автомобильного шасси в антенну - пошаговое руководство

Обратите внимание, что этот метод будет работать практически для любого автомобиля и стереосистемы, если у вашей стереосистемы есть точка подключения антенны и заземление, которое должно быть у всех стереосистем.

  • Вам нужно будет снять стереосистему с приборной панели, для этого сначала нужно снять приборную панель. Кроме того, вам нужно будет рассмотреть марку и модель вашего автомобиля и выяснить, где болты или винты удерживают панель на месте.
  • После откручивания винтов на передней панели вы воспользуетесь пластиковым инструментом для снятия передней панели с шасси автомобиля. Это даст вам доступ к стерео.
  • После получения доступа к стереосистеме вы сможете ослабить стереосистему с помощью любого количества отверток.
  • После того, как вы удалили стереосистему, вам нужно найти провод заземления, а затем вам также нужно будет найти провод антенны или точку подключения. Если в вашей стереосистеме уже есть антенный провод, вам нужно будет правильно отрезать его и подключить к заземляющему проводу.
  • Если у вас нет антенного провода, вам необходимо приобрести его и отрезать до нужной длины, чтобы можно было соединить его с заземляющим проводом автомобильной стереосистемы.

Заземляющий провод для вашей стереосистемы обычно окрашен в черный цвет, поскольку большинство, если не все стереосистемы в настоящее время стандартизированы, что означает, что все производители делают провода жгута стереосистем одного цвета для простоты использования.

  • Используя кусачки и ножницы для зачистки, отрежьте провод заземления стереосистемы и провод антенны соответственно. В конечном итоге вы присоедините антенный провод к заземляющему проводу, используя термоусадочный паяльник или стыковой соединитель. Лично я бы посоветовал припаять любую проводку, особенно для передачи сигнала.
  • После того, как вы соединили два провода, все, что вам нужно сделать, это установить стереосистему и приборную панель на свои места и включить радио.Это работает, потому что антенный провод подключается к земле, а земля подключается к шасси автомобиля.

В конечном итоге антенный провод использует шасси вашего автомобиля в качестве антенны.

Использование FM-передатчика вместо антенны

Как я уже упоминал ранее, мы живем в мире, наполненном технологиями. Если вы не хотите снимать приборную панель и стереосистему, чтобы превратить автомобильное шасси в антенну, лучшим вариантом будет приобретение FM-передатчика .

Эти крошечные устройства позволяют подключать телефон к автомобильному радиоприемнику через FM-частоту. Обратите внимание, что эти устройства не принимают радиостанции и не работают как антенны, а являются устройствами, которые позволяют подключать ваш телефон к стереосистеме.

Подключив телефон к стереосистеме через FM-частоту или Bluetooth, вы сможете использовать свой телефон в качестве радио и таким образом воспроизводить радиостанции.

Что замечательно в этих маленьких устройствах, так это то, что вы не только можете использовать свой телефон в качестве радио, но также можете использовать его для воспроизведения всего остального, что есть на вашем телефоне, например музыки, подкастов и т. Д.

Что еще замечательно в этих устройствах, так это то, что они относительно дешевы, хорошо работают и подключаются к розетке постоянного тока или прикуривателя вашего автомобиля, а это означает, что все, что вам нужно сделать, чтобы заставить его работать, - это подключить его.

Проверьте это видео о том, как легко установить FM-передатчик в автомобиле.

Использование смартфона в качестве FM-передатчика

Вы уже знаете, что можете использовать FM-передатчик, но он вам не нужен, если у вас есть точка подключения дополнительного разъема на вашей стереосистеме.

Если в вашем автомобильном радиоприемнике есть дополнительный разъем, все, что вам нужно, - это кабель с мини-разъемом и телефон.

Подключение кабеля к телефону и стереосистеме даст вам те же функции, что и FM-передатчик. Единственная разница в том, что вам нужно будет установить стереосистему во вспомогательный режим, а не менять ее на определенную частоту, как в FM-передатчике.

Может ли моя антенна сломаться в автомойке?

Автоматические мойки (проходные с помощью машин) известны тем, что повреждают открытые компоненты вашего автомобиля, такие как антенна, зеркала и колеса.

В зависимости от используемой автомойки это более чем вероятно произойдет во время мойки автомобиля.

Тяжелые губки и большие вращающиеся щетки используются для очистки вашего автомобиля после мойки. Вес и движение этих губок и щеток более чем способны оторвать вашу антенну.

Если у вас длинная и незащищенная антенна, вам всегда следует выбирать ручную мойку, если только вы не собираетесь регулярно заменять антенну.

Если вам повезло, что у вас есть выдвижная антенна , вам не о чем беспокоиться, потому что все, что вам нужно сделать, это убедиться, что она вставлена, прежде чем вы отправитесь в машину на чистку.

Могу ли я заменить автомобильную антенну?

Антенну достаточно легко заменить для большинства автомобилей, и процесс замены такой же для большинства автомобилей.

Следует отметить, что в большинстве случаев удаление стереосистемы не требуется, поэтому на самом деле было бы проще заменить антенну, чем использовать шасси автомобиля в качестве антенны.

В других случаях, в зависимости от того, где расположена ваша антенна, вам может потребоваться снять часть панели крыши, чтобы добраться до антенны.

Хотя я не могу рассказать, как заменить каждую антенну для каждой марки и модели автомобилей, концепция будет той же, а немного логики и здравого смысла позволят вам выполнить эту работу.

Итак, мы собираемся подробно описать общие инструкции по замене автомобильной стерео антенны. Инструменты, которые вам понадобятся, перечислены ниже.

Замена автомобильной антенны. Пошаговое руководство

Если ваша антенна установлена ​​на задней части автомобиля, процесс будет простым.Все, что вам нужно сделать, это использовать плоскогубцы, чтобы ослабить крепление антенны.

Для этого не требуется никакой специальной процедуры, кроме как использовать плоскогубцы и поворачивать крепление до тех пор, пока антенна не будет ослаблена. Все, что вам нужно сделать, это снять антенну и заменить ее на новую.

В зависимости от того, какой у вас тип антенны и как она подключена, вы можете отсоединить подключенный провод от старого и подключить его к новому.

В случаях, когда это невозможно, вам нужно будет отрезать провод от старой антенны и присоединить его к новой с помощью паяльника, термоусадки или стыковых соединителей.

После этого все, что вам нужно сделать, это снова закрепить антенну. Это короткое видео подробно объяснит процесс.

Когда ваша антенна установлена ​​на крыше, вам, скорее всего, потребуется снять панель крыши, чтобы открыть крепление антенны, что усложняет процесс замены.

Используя необходимые инструменты, такие как отвертка и пластмассовый рычаг, вы можете закончить это.

Когда антенное крепление обнажено, оно, скорее всего, будет крепиться с помощью гнезда или винтов.Используя соответствующие инструменты, вы можете ослабить и удалить его.

Опять же, в зависимости от антенны, вы можете быстро отсоединить от нее провод, что позволит вам подключить его к новой антенне. В других случаях вам может потребоваться перерезать провод старой антенны и присоединить его к новой с помощью стыковых соединителей или паяльника.

Посмотрите это короткое видео, чтобы получить общее представление о замене антенны на крыше.

Какую автомобильную антенну я должен использовать для своего автомобиля?

Как и все в наши дни, вы также можете приобрести автомобильные радиоантенны на вторичном рынке, и некоторые из них лучше других.

Лучшие из них могут быть немного дорогими, но они предлагают дополнительные преимущества, такие как долговечность и лучший прием. Кроме того, некоторые из них созданы, чтобы быть модными, предлагать более гладкий вид и быть намного короче по дизайну.

В автомобильных антеннах замечательно то, что, хотя некоторые из них лучше других в отношении приема, долговечности и качества, все они работают примерно одинаково. Вам не нужно часами искать в Google автомобильные антенны, прежде чем найти подходящую.

Кроме того, большинство антенн универсальны и подходят для работы с большинством марок и моделей автомобилей.

Наконец, они недорогие, поэтому вам не придется слишком беспокоиться о том, чтобы повредить свой кошелек. Если вы ищете что-то простое, но функциональное, обратите внимание на универсальную автомобильную антенну из углеродного волокна.

Если вы приверженец OEM, то вы можете позвонить своему дилеру и заказать замену антенны для вашего автомобиля.

Однако, если вы хотите модернизировать антенну и не хотите снова заменять ее, то приобретенная на вторичном рынке антенна будет более выгодной, особенно если учесть, что средняя цена одной антенны составляет около 20 долларов.

Заключение

Подводя итог, автомобильный радиоприемник не будет работать без антенны, потому что радиоприемник экранирован и не может принимать радиочастоты без антенны.

Однако существуют способы, которыми ваша стереосистема может принимать сигнал без антенны, и эти методы включают использование шасси вашего автомобиля в качестве антенны, приобретение FM-передатчика, а затем использование вашего смартфона с кабелем с мини-разъемом.

Без сомнения, вы сможете добиться наилучшего радиоприема в вашем автомобиле, как только вы реализуете любую из этих опций, которые я выделил в этой статье.

Штекер автомобильной антенны (разъем Motorola)

$ 1,99

Номер детали: VAN-MP3X

Купить 1+ $ 1.99
Купить 10+ $ 1,89 Сохранить дел%
Купить 200+ 1,80 долл. США Сохранить дел%
Купить 400+ $ 1,70 Сохранить дел%
Купить 500+ $ 1.60 Сохранить дел%
Купить 1000+ 1,49 $ Сохранить дел%
Купить {{price.low}} + $ {{parseFloat (price.price) .toFixed (2)}} Сэкономьте {{Math.floor (((product_selected (). Price [0] .price - price.price) / product_selected (). Price [0] .price) * 100)}}%

Перейти в корзину »

ДОБАВИТЬ В КОРЗИНУ

{{product_selected ().in_stock}} на складе для немедленной отправки.

Этот продукт не доступен в настоящее время.

Перейти в корзину »

ДОБАВИТЬ В КОРЗИНУ

{{rp ['product_title']}}

$ {{rp ['product_price']}}

{{rp ['add_to_cart_msg']}} .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
