Сегодня практически все выпускаемые автомобили укомплектованы автомагнитолой и парой фронтальных динамиков. Этого вполне достаточно, чтобы послушать новости или негромкую фоновую музыку во время поездки. Однако, если вы любитель «сделать погромче» или цените качественный глубокий звук, такой аудиосистемы будет явно недостаточно. Как быть в этой ситуации? Первый выход — установить более качественные динамики. Проблема в том, что выходная мощность усилителя магнитолы, как правило, низкая. В характеристиках она указана максимальная, а действительная (номинальная) будет на порядок ниже. Даже подключив динамики помощнее, вы не получите хорошего звучания.

Идеальное решение — установка автомобильного усилителя звука. Устройство создаст и усилит неискаженный качественный звук, позволит подключить дополнительные динамики и сабвуфер.

Основное принципиальное различие автомобильных усилителей в количестве каналов. Они бывают одноканальными, двухканальными, четырехканальными и даже пяти-, шести-, семи- и восьмиканальными. Именно это определяет, сколько источников звука вы сможете подключить к усилителю. Самыми распространенными являются устройства с одним, двумя и четырьмя каналами. В этой статье мы расскажем о самых популярных моделях автомобильных усилителей звука в 2023 году.

Рейтинг топ-3 лучших недорогих автомобильных усилителей звука по версии КП

При желании можно значительно улучшить качество звучания уже имеющейся в вашей машине магнитолы. Если вы не предъявляете завышенные требования к звуку и не собираетесь «прокачать» соседние авто, вам вполне подойдет бюджетная модель автомобильного усилителя. Такой усилитель также позволит подключить дополнительные динамики или сабвуфер.

1. SWAT M-4.65

SWAT M-4.65. Фото: market.yandex.ru

Усилитель SWAT M-4.65 имеет класс АВ и четыре выходных канала. Он поможет улучшить звук вашей штатной аудиосистемы без значительного вложения средств. При канальном сопротивлении в 4 Ом вы получите номинальную мощность 4х65 Вт, при подключении в 2 Ом — 4х100 Вт, а при мостовом подключении можно добиться мощности 2х200 Вт. При желании вы сможете подключить к усилителю два динамика и сабвуфер. Усилитель хорошо режет ультра-низкие частоты с сабвуфера, а также весь бас выше среднего, что дает возможность получить чистые и глубокие «низы». Усилитель имеет защиту от перегревания, короткого замыкания и перегрузки. Все частотные регулировки выведены на панель усилителя.

Характеристики

Производитель	SWAT, Китай
Количество каналов	4
Класс	АВ
Мощность	4х65(4Ом) 4х100(2Ом) 2х200(мостовое подключение)
Частота воспроизведения	10 — 20000 Гц
КНИ	0,1%
Отношение сигнал/шум	95 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

невысокая стоимость; хорошая мощность; качественная сборка; возможность регулировки частот поканально; много вариантов подключения; фильтры ВЧ, НЧ; защита от перегрева; перегрузки и замыкания

греется при подключении сабвуфера

2.

Kicx SP 4.80ABKicx SP 4.80AB. Фото: market.yandex.ru

Бюджетный усилитель на четыре канала Kicx SP 4.80AB имеет приличную мощность. При этом он компактен, не занимает много места. Выдает по 80 Вт и 120 Вт на канал при подключении 4 Ом и 2 Ом соответственно. Звучит вполне достойно. Усилитель имеет защиту от короткого замыкания и перегрузки, но от переполюсовки, к сожалению, не застрахован. Если не придираться к качеству сборки, у усилителя хорошее соотношение цена-качество.

Характеристики

Производитель	Kicx, Китай
Количество каналов	4
Класс	АВ
Мощность	4х80(4Ом) 4х120(2Ом) 2х240(мостовое подключение)
Частота воспроизведения	20 — 20000 Гц
КНИ	0,01%
Отношение сигнал/шум	88 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

достаточная мощность; имеет защиту от перегрева и замыкания

не имеет защиты от переполюсовки; греется при работе с сабвуфером

3.

ACV LX-4.100ACV LX-4.100. Фото: market.yandex.ru

ACV LX-4.100 — самый распространенный из бюджетных усилителей. Мощность до 300 Вт на канал, частота воспроизведения от 10 до 30000 Гц и автомобильный пульт дистанционного управления делают эту модель очень популярной. Качественные фильтры низкого и высокого диапазонов и функция Bass Boost позволяют добиться качественного звучания вашей аудиосистемы. Все выходные контакты защищены от коррозии технической позолотой, усилитель имеет защиту от короткого замыкания, перегрузки и перегрева.

Характеристики

Производитель	ACV, Китай
Количество каналов	4
Класс	АВ
Мощность	4х100(4Ом) 4х150(2Ом) 2х300 (мостовое подключение)
Частота воспроизведения	10 — 30000 Гц
КНИ	0,15%
Отношение сигнал/шум	92 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

достаточная мощность; пульт ДУ; качественные звуковые фильтры; защиты от замыкания; перегрузки и перегрева

сильно греется с сабвуфером

Рейтинг топ-3 лучших одноканальных автомобильных усилителей звука по версии КП

Одноканальные автомобильные усилители используются совместно с уже установленной ранее аудиосистемой и предназначены для подключения основного или дополнительного сабвуфера. Если вы уже имеет усилитель звука, но хотите повысить силу басов, моноблок — то что вам нужно.

1. SWAT M-1.500

SWAT M-1.500. Фото: market.yandex.ru

Качество звука у этого цифрового устройства не очень высокое, но для сабвуфера вполне достаточное. Мощность в 500 Вт (при подключении в 2 Ом) и фильтр низких и инфранизкий частот дают глубокий и плотный звук. Усилитель имеет защиту от перегрева, короткого замыкания и перегрузки, в комплект входит пульт дистанционного управления.

Характеристики

Производитель	SWAT, Китай
Количество каналов	1
Класс	D
Мощность	300 Вт(4Ом) 500 Вт(2Ом)
Частота воспроизведения	10 — 20000 Гц
Отношение сигнал/шум	90 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

высокая мощность; фильтры низких частот; пульт ДУ

минимальная нагрузка 2 Ом; фонит при прослушивании радио

2.

MAGNUM MAM 1.2000BS MAGNUM MAM 1.2000BS. Фото: market.yandex.ru

Универсальный и компактный усилитель MAGNUM MAM 1.2000BS — модель для тех, кто предпочитает громкие и мощные басы. В этом случае мощность не снижает качество звука. Режим Bass Boost и Subsonic удовлетворят самых придирчивых ценителей низких частот. Усилитель показывает стабильную работу при нагрузке в 1 Ом и позволяет регулировать басы от 0 до 12 дБ. Корпус устройства компактный, хорошо отводит тепло даже при работе в паре с многоканальным усилителем. Недостатком является отсутствие штатного предохранителя, и придется дополнительно устанавливать внешний.

Характеристики

Производитель	MAGNUM, Китай
Количество каналов	1
Класс	D
Мощность	900 Вт(4Ом) 1400 Вт(2Ом)
Частота воспроизведения	10 — 20000 Гц
Отношение сигнал/шум	88 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

мощный качественный звук; защита от замыкания и перегрева; проводной регулятор баса; гарантия 3 года

не штатного предохранителя; отсутствует фильтр высоких частот

3.

Ural DB 1.2500 Ural DB 1.2500. Фото: market.yandex.ru

Ural DB 1.2500 — одноканальный усилитель очень большой мощности. В наборе настроек все стандартные опции, ФНЧ, сабсоник. Для подключения парного сабвуфера по «мосту» имеется порт синхронизации с переключателем роли ведущего и ведомого устройства. Очень «грамотный» и достойный усилитель, но предназначен, скорее, для демонстрации, а не прослушивания музыки. Устройство имеет защиты от перегрева, перегрузки и короткого замыкания. В комплекте проводной регулятор уровня баса.

Характеристики

Производитель	Урал, Россия
Количество каналов	1
Класс	D
Мощность	1000 Вт(4Ом) 1800 Вт(2Ом) 2500 Вт(1 Ом)
Частота воспроизведения	15 — 250 Гц
Отношение сигнал/шум	100 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

мощный; хорошо работает при нагрузке в 1 Ом; надежная сборка; низкий уровень искажений;

массивный

Рейтинг топ-3 лучших двухканальных автомобильных усилителей звука по версии КП

Двухканальные усилители — самые популярные устройства. Их применяют для более мощного и качественного воспроизведения звука через пару динамиков или сабвуфер. Чаще их называют «народными» за востребованность среди автолюбителей.

1. Pioneer GM-A3702

Pioneer GM-A3702. Фото: market.yandex.ru

Очень компактный и качественно собранный усилитель. Минимальные линейные искажения, простота настроек, легкость подключения, достаточная мощность — далеко не все положительные характеристики известного бренда. Встроенный кроссовер позволяет убрать с каналов ненужные частоты. Облегчает настройки звука усилитель баса и сумматор каналов. Имеет стандартные защиты: от замыкания, перегрева, перегрузки. С его помощью вы сможете значительно повысить качество звучания вашей аудиосистемы или подключить сабвуфер.

Характеристики

Производитель	Pioneer, Вьетнам
Количество каналов	2
Класс	АВ
Мощность	2х60 Вт(4Ом) 2х95 Вт(2Ом) 1х190 Вт (мостовое подключение)
Частота воспроизведения	10 — 70000 Гц
КНИ	0,05%
Отношение сигнал/шум	95 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

не искажает звук; прост в настройках; достаточная мощность; фильтр нижних частот; известный бренд; доступная цена

сильно греется при работе; минимум настроек

2.

Alpine PMX-T320Alpine PMX-T320. Фото: market.yandex.ru

Несмотря на принадлежность к младшему модельному ряду, этот усилитель заслуживает внимания. Он собран из качественных высокотехнологичных комплектующих. Такое устройство будет добротно работать в составе любой акустической системы. В усилителе предусмотрены все стандартные виды защиты. Фильтры низких и высоких частот, басовый эквалайзер помогут вам извлечь из вашей системы максимум хорошего звука.

Характеристики

Производитель	Alpine, Франция
Количество каналов	2
Класс	АВ
Мощность	2х50 Вт(4Ом) 2х75 Вт(2Ом) 1х150 Вт (мостовое подключение)
Частота воспроизведения	10 — 60000 Гц
КНИ	0,1%
Отношение сигнал/шум	90 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

высокое качество исполнения; усиление низких частот

фиксированное переключение частоты на эквалайзере

3.

Blaupunkt GTA 270Blaupunkt GTA 270. Фото: market.yandex.ru

Blaupunkt GTA 270 — самый популярный среди автолюбителей двухканальный усилитель. Он лучший в параметре цена-качество. Это самое мощное устройство в своем ценовом диапазоне. Усилитель имеет фильтры ВЧ, НЧ и инфранизких частот, режим усиления баса Bass Boost. Размеры достаточно компактны, установка и настройка не вызывают проблем. На выходе усилителя минимум искажений, плотный и достаточно качественный звук. К недостаткам можно отнести хрупкий пластик корпуса.

Характеристики

Производитель	Blaupunkt, Корея/Китай
Количество каналов	2
Класс	АВ
Мощность	2х70 Вт(4Ом) 2х100 Вт(2Ом) 1х200 Вт (мостовое подключение)
Частота воспроизведения	10 — 60000 Гц
КНИ	0,04%
Отношение сигнал/шум	90 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

компактный; хорошая мощность; наличие фильтров

хрупкий пластик корпуса

Рейтинг топ-3 лучших четырехканальных автомобильных усилителей звука по версии КП

Четырехканальные усилители — одни из самых современных и востребованных устройств для истинных ценителей автозвука. К такому усилителю можно подключить четыре динамика или комбинацию из двух динамиков и сабвуфера. Для любителей басов он позволит дополнить аудиосистему двумя сабвуферами и будет хорошо сочетаться с двухканальными устройствами.

1. JBL Stage A9004

JBL Stage A9004. Фото: market.yandex.ru

Недорогой 4-канальный усилитель JBL Stage A9004 совместим со всеми автомагнитолами. Он компактен, имеет прочный металлический корпус и набор стандартных защит. Высокая мощность, минимальные искажения на выходе, возможность регулировки чувствительности колонок по фронту и тылу позволяет добиться максимально качественного звука вашей магнитолы. Фильтры высокого и низкого частотного диапазона, режим усиления баса и возможность его регулировки помогут добиться необходимого вам звучания. Из недостатков можно отметить отсутствие отдельного выхода на сабвуфер.

Характеристики

Производитель	JBL, Китай
Количество каналов	4
Класс	D
Мощность	4х90 Вт(4Ом) 4х110 Вт(2Ом) 2х220 Вт(мостовое подключение)
Частота воспроизведения	20 — 20000 Гц
КНИ	1%
Отношение сигнал/шум	90 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

компактен; высокая мощность; совместимость; хорошее качество звучания

отсутствие фильтра инфранизких частот; маленький диапазон регулировки частот; нет отдельного выхода на сабвуфер

2.

Hertz HCP 4Hertz HCP 4. Фото: market.yandex.ru

Hertz HCP 4 — современный компактный усилитель из новой линейки. Он универсален, позволяет подключить источники звука в различных комбинациях. Несмотря на невысокую мощность усилитель дает детальный и мощный чистый звук. Устройство имеет защиту от перегрузки, короткого замыкания и перегрева. Качественные фильтры Вч и НЧ заметно улучшают звучание даже простых штатных магнитол.

Характеристики

Производитель	Hertz, США
Количество каналов	4
Класс	АВ
Мощность	4х55 Вт(4Ом) 4х85 Вт(2Ом) 2х170 Вт(мостовое подключение)
Частота воспроизведения	20 — 20000 Гц
КНИ	0,01%
Отношение сигнал/шум	103 дБ
Режим усиления баса	Bass Boost

Плюсы и минусы

чистый звук, компактен, универсален;

невысокая мощность

3.

EDGE EDA 200.4-E7EDGE EDA 200.4-E7. Фото: market.yandex.ru

Усилитель имеет хороший запас по мощности. Качественные фильтры ВЧ и НЧ, уверенно балансируют звук, но недостаточно хорошо работают на большой громкости. Усилитель имеет входы высокого уровня, что позволяет адаптировать его практически к любой магнитоле. За свою цену он выдает неплохой звук, но сильно греется на большой громкости. Если вы не слишком требовательны к качеству и громкости звука, этот бюджетный вариант вполне заслуживает внимания.

Характеристики

Производитель	Edge, Китай
Количество каналов	4
Класс	АВ
Мощность	4х150 Вт(4Ом) 4х200 Вт(2Ом) 2х400 Вт(мостовое подключение)
Частота воспроизведения	20 — 20000 Гц
КНИ	0,01%
Режим усиления баса	Bass Boost

Плюсы и минусы

компактен, легко устанавливается и настраивается, высокая мощность

сильно греется, на корпусе недостаточно выходов

Как выбрать автомобильный усилитель звука

Выбор усилителя зависит от многих факторов, и стоит подойти к этому вопросу более детально. Для того, чтобы приобрести «правильную» модель, обратите внимание на основные моменты.

Назначение усилителя

Для чего вам нужен усилитель? Если вы хотите получить более качественный звук на двух динамиках, достаточно будет двухканального усилителя. Такой подойдет также для подключения сабвуфера. Если у вас имеются и фронтальные и тыловые динамики, выходов усилителя должно быть не менее четырех. Это позволит вам рассматривать комбинации подключения: например, два динамика и сабвуфер.

Качество звука

Показателем звука будет класс вашего устройства. Наиболее оптимальны в этом случае усилители класса АВ. Они выдают практически неискаженный звук при умеренной цене устройства.

Мощность

Мощность усилителя не всегда гарантирует громкость и качественный звук. Многое зависит от динамиков. Качественные динамики при меньшей мощности дадут тот же уровень громкости и минимизируют искажения. Вывод — имея хорошие «чувствительные» динамики, можно обойтись усилителем меньшей мощности.

Наличие входов-выходов

Для того, чтобы подключить усилитель даже к той магнитоле, которая не имеет линейных выходов, нужен усилитель с высокоуровневыми входами. Если на устройстве есть разъемы «тюльпан», собрать акустическую систему будет гораздо проще.

Дополнительные характеристики

Чем шире диапазон частот, выдаваемых усилителем, тем лучше качество звука. Коэффициент нелинейных искажений (КНИ) должен быть меньше 1%. Оптимальное соОтношение сигнал/шум — не менее 75 Дб, а лучше 95 Дб, как у качественной техники.

Защита

Обращайте внимание на то, имеет ли усилитель защиту от перегрева, короткого замыкания и перегрузки. Обязательно наличие предохранителей. В противном случае вам придется устанавливать внешний.

Отзывы экспертов об автомобильных усилителях звука

Андрей Качура, специалист по продаже и установке автоакустики:

— Сегодня практически все автомобили комплектуются заводскими аудиосистемами. Устанавливая их, производитель подразумевает, что владелец будет делать тюнинг звука. Именно поэтому такие системы маломощны и качество звука оставляет желать лучшего. Если вы не планируете менять штатную автомагнитолу или динамики, подключение усилителя будет оптимальным выходом из этой ситуации. Устройство сделает звук вашей системы громче повысит качество сигнала. Кроме того, он позволит подключить дополнительную акустику и сабвуфер. Какой именно усилитель приобретать — это зависит от ваших пожеланий и требований к качеству звучания.

Живой звук. РА для концертирующих музыкантов. Часть III

Эта книга, вышедшая впервые в 1998 году,

много раз переиздавалась,
в том числе и на русском языке.
По многочисленным просьбам читателей
мы решили напечатать ее
и в журнальном варианте.

Продолжение.
Начало книги читайте в N 1(100) 2020 года.

Питер Бьюик

Разделение (системы двухполосного усиления)
Еще один немаловажный аспект работы систем звукоусиления – качество и эффективность функционирования отдельных ее частей независимо друг от друга. Интерференция, возникающая между динамиками, имеет акустическую природу, однако аналогичные процессы свойственны и электронным компонентам системы.

Начнем с того, что не хотелось бы нагружать динамики теми частотами, для воспроизведения которых они вовсе не предназначены. Это сильно снижает эффективность системы, а зачастую приводит к катастрофическим последствиям. Например, попытка воспроизвести высокочастотный сигнал басовым драйвером (вуфером) не увенчается знаменательным успехом, а подача низкочастотного сигнала на высокочастотный динамик может привести к тому, что с ним (с динамиком) придется навсегда распрощаться.

Работа в условиях естественной реверберации («живая» акустика) обуславливает применение узкодисперсных громкоговорителей.

Это резко увеличивает число колонок, необходимых для озвучивания всего зала.

Следовательно, особое внимание приходится уделять тому, чтобы между ними не возникло интерференции.

Для залов с небольшой реверберацией можно использовать колонки с более широкой дисперсией,

сосредотачивая их в одном месте и, таким образом, снижая общий уровень интерференционного взаимодействия.

В колонках обычно стоит пассивный кроссовер, распределяющий сигнал между соответствующими динамиками по частотным диапазонам. Для этого используются пассивные (без внешнего питания) емкостные и индуктивные фильтры, называемые пассивными кроссоверами. В дешевых системах могут стоять обычные резисторы, снимающие избыточную мощность с драйвера, однако, это приводит к бесполезному расходу мощности усилителя и его нагреву. Пассивные кроссоверы монтируются внутри корпусов колонок и находятся в электрической цепочке между усилителем мощности и собственно динамиками.

Пассивные кроссоверы слишком просты, чтобы ожидать от них высокой продуктивности. Гораздо больший эффект достигается за счет применения их активных электронных однофамильцев. Они позволяют более тонко разделять выходной сигнал консоли на частотные диапазоны, а затем обрабатывать каждую из частотных полос соответствующим усилителем, специально оптимизированным для работы с данным частотным спектром сигнала.

Это означает, что усилитель работает только в том частотном диапазоне, для которого он был разработан, а перегрузки на других частотах никоим образом не скажутся на его работе, чего нельзя гарантировать в системах с пассивным разделением частот. Кроме того, это позволяет оптимальным образом использовать мощностные и переходные характеристики усилителя, значительно увеличивая эффективность системы по сравнению с широкополосным усилением.

Системы трехполосного усиления
Системы трехполосного усиления отличаются от вышеописанных систем только тем, что сигнал разбивается не на два, а на три частотных диапазона.

Система двухполосного усиления.
Электронный кроссовер разделяет сигнал на частотные полосы

и передает каждую из них на соответствующий усилитель.

Обратите внимание: электронный кроссовер находится между двумя усилителями

Усилители

Кроссоверы разделяют сигнал на частотные полосы для раздельного усиления. Стереосигнал усиливается стереоусилителем, который в ряде случаев можно использовать для усиления двух моносигналов.

Согласование усилителей и динамиков
Одним из самых простых способов увеличения выходной мощности системы, не требующим дополнительных капиталовложений, является правильное согласование усилителей и динамиков по сопротивлению.

Большинство усилителей рассчитаны на нагрузку в 4 Ohms, в то время как большинство динамиков имеют сопротивление 8 Ohms. Для того, чтобы по максимуму использовать запас мощности 4-омного усилителя, можно нагрузить его двумя соединенными параллельно 8-омными динамиками.

Комбинация из двух работающих в паре динамиков увеличивает звуковое давление примерно на 30%. Усилитель немного нагреется, но все же справится с такой нагрузкой. Этот нехитрый прием позволит на 42% увеличить выходную мощность усилителя, избавив вас от необходимости покупать более мощный. Фактически такой выигрыш эквивалентен 3 dB, которые не особенно сильно расширят динамический диапазон сигнала (но иметь их в запасе никогда не вредно).

В трехусилительных системах сигнал разбивается на три диапазона

Необходимо строго следить за тем, чтобы мощность усилителя и частотный спектр сигнала равномерно распределялись между динамиками, в противном случае возможна перегрузка и повреждение одного из них. В случае использования стереоусилителя мы можем подключить по два параллельно соединенных динамика к каждому из каналов (всего получится 4 динамика). Увеличение количества динамиков, подключенных к усилителю, позволяет ориентировать их в различных направлениях, увеличивая тем самым охватываемую зону. Это также снижает мощность, падающую на каждый из динамиков, поскольку при подобной конфигурации они становятся разделяемой по отношению к усилителю нагрузкой.

Однако не следует увлекаться и навешивать на усилитель слишком много динамиков, поскольку 4 Ohms на самом деле – предел для большинства усилителей. Некоторые знатоки утверждают, что можно снизить сопротивление нагрузки усилителя до 2 Ohms, однако к таким рискованным заявлением необходимо относиться с большой осторожностью и, прежде чем сделать это, следует досконально изучить спецификацию прибора. Чрезмерное уменьшение нагрузки может сопровождаться потерей качества (понижение дэмпинг-фактора приводит к слабо контролируемому басу), а некоторые усилители могут попросту сгореть.

Нагружая 100-ваттный усилитель, расчитанный на нагрузку в 4 Ohms,

8-омным динамиком, мы можем снять с него около 70 W.

Если же нагрузить тот же самый усилитель двумя 8-омными динамиками,

соединенными параллельно, то можно отобрать все 100 W (по 50 W на каждый из динамиков).

Последовательное и параллельное соединение динамиков
Если необходимо использовать несколько динамиков, не снижая сопротивление нагрузки усилителя, то можно применить описанные ниже схемы соединения.
В соответствии с законами электротехники последовательное соединение двух сопротивлений (в нашем случае динамиков) приводит к увеличению общего сопротивления системы и вычисляется по формуле:
сопротивление последовательного соединения = ΣR(i),

Два 8-омных динамика соединены последовательно.

Такое соединение увеличивает общее сопротивление нагрузки.
На каждом из динамиков рассеивается одинаковая мощность.

Поскольку каждый из динамиков можно направить отдельно, дисперсия, вероятно, увеличится

Т.е. общее сопротивление последовательно соединенных нагрузок равно сумме сопротивлений, образующих цепочку. Общее сопротивление определяет силу тока. Увеличение сопротивления приводит к уменьшению силы тока. Их соотношение определяется законом Ома:
V = IxR,
где V – напряжение в вольтах, I – сила тока в амперах, a R – сопротивление в омах. При равном сопротивлении нагрузок мощность, потребляемая каждой из них, будет одинакова. Мощность, рассеиваемую на нагрузке, можно вычислить по формуле:
W = I2 х R,
где W – мощность в ваттах.

Два 8-омных динамика подключены паралельно.

Параллельное соединение уменьшает общее сопротивление и может потребовать
дополнительной мощности от усилителя.

Мощность распределяется равномерно между нагрузками,

имеющими одинаковые сопротивления. Большинство усилителей расчитано на нагрузку в 4 Ohms,
в то время как большинство динамиков имеют сопротивление 8 Ohms, следовательно,
параллельное соединение динамиков позволяет использовать мощность усилителя на все 100 %

При параллельном соединении источник питает все нагрузки одновременно.

В этом случае общее сопротивление R вычисляется по формуле:

R = 1/(1/R1 + 1/R2 + 1/R3 + …) .
Если используются нагрузки с одинаковым сопротивлением, то картина будет следующей. Последовательное соединение двух динамиков увеличивает вдвое сопротивление нагрузки усилителя. Аналогично, если соединить четыре динамика последовательно, то сопротивление нагрузки увеличится в четыре раза. Если соединить два динамика параллельно, то сопротивление системы уменьшится вдвое.

Параллельное соединение четырех динамиков приводит к уменьшению сопротивления нагрузки усилителя в четыре раза.

На практике часто используется смешанное соединение. При этом две пары последовательно соединенных динамиков коммутируются параллельно между собой. Заметим, что если соединить таким образом четыре пары 8-омных динамиков, то общее сопротивление системы составит 4 Ohms.

Есть простой метод приблизительной оценки общего сопротивления параллельного соединения.

Для этого необходимо определить нагрузку, имеющую наименьшее сопротивление,

и осознать, что общее сопротивление будет еще меньше.

Комбинированное соединение нескольких динамиков.
Заметим, что если соединить таким образом

четыре пары 8-омных динамиков,
то общее сопротивление системы составит 4-Ом

Итак, если мы хотим подключить к усилителю четыре 8-омных динамика, сохранив общее сопротивление нагрузки 8 Ohms, то можно соединить два динамика последовательно (получим 16 Ohms), а затем скоммутировать эти пары параллельно (получится 8 Ohms). Сопротивление нагрузки, а следовательно, и мощность системы останутся без изменения.

Для того, чтобы на каждом из динамиков рассеивалась равная мощность, необходимо, чтобы они имели одинаковые мощностные характеристики. Хотя такое соединение не дает выигрыша в мощности или звуковом давлении, оно позволяет использовать менее мощные и дешевые динамики, а также увеличивает объем охватываемой звуком области.

Импеданс и сопротивление

Различие между сопротивлением и импедансом состоит в том, что сопротивление измеряется на постоянном токе, в то время как импеданс измеряется на переменном токе (например, на таком, который присущ аудиосигналу). Таким образом, импеданс измеряется на определенной частоте и, как правило, довольно сильно зависит от этой частоты.

Последовательное и параллельное соединение
Два любых прибора можно соединить двумя различными способами – последовательно и параллельно. При последовательном соединении через оба прибора проходит один и тот же сигнал. Мощность, потребляемая каждым из них, зависит от его сопротивления.
При параллельном соединении сигнал разветвляется в двух направлениях в пропорции, определяемой сопротивлением каждого из приборов. Мощность, приходящаяся на каждый прибор, зависит от его сопротивления.

Внимание, кроссовер!

При коммутации систем с активным кроссовером следует быть предельно внимательным.

1. Активный кроссовер должен находиться между микшером и усилителем.

Его нельзя подключать к динамикам или выходу усилителя, иначе вы навсегда

распрощаетесь с этим прибором. В большинстве случаев разъемы не позволят совершить

подобную роковую ошибку, однако все же лучше быть повнимательнее.

2. Вы должны быть абсолютно уверены, что выходы кроссовера скоммутированы

с соответствующими усилителями. Подача басового сигнала на высокочастотный драйвер

может вывести его из строя, попытка воспроизвести высокочастотный сигнал

басовым динамиком также не увенчается успехом.

Микшер со встроенным усилителем

Привлекательность пультов со встроенным усилителем заключается в том, что они значительно упрощают коммутацию. Обычно встроенные усилители имеют небольшую мощность (около 400 W), а качество встроенных эффектов оставляет желать лучшего. Самые достойные представители пультов этого класса имеют также мониторный усилитель.
Основная проблема подобных микшеров – ремонт и расширение функциональных возможностей.

Если неисправна какая-либо часть пульта, то быстро восстановить ее работоспособность очень сложно, и в то время, когда пульт находится в ремонте, вы теряете всю систему звукоусиления, а не ее часть, которую можно было бы взять у кого-нибудь взаймы.

Расширяемость пульта является одной из самых важных проблем, и путь ее преодоления тернист. Нелегко заполучить дополнительные входные каналы, возникают сложности использования более качественных внешних эффектов, порой невозможна коммутация внешних компрессоров, нереально увеличение мощности усилителя или использование двухполосных усилительных систем.

Все сложности обычно обусловлены отсутствием достаточного количества коммутационных гнезд, необходимых для подключения дополнительного оборудования.

Например, если бы встроенный усилитель обладал возможностью перекоммутации, то его можно было бы использовать в качестве мониторного или для усиления одной из полос в двухполосной системе. Некоторые комбинированные пульты предоставляют такую возможность. Иногда в комбинированных пультах уже имеется встроенный мониторный усилитель, тогда при расширении системы у вас будет уже два мониторных усилителя.

Теоретически все это легко и просто, но, когда дело дойдет до реального расширения, у вас даже может зародиться мысль продать такой пульт. Если идти таким путем, то вы потеряете треть денег от первоначальной стоимости пульта, поэтому лучше подумать о возможных последствиях заранее*.

_________________________________________________________________________________________________________________________

* Микшеры со встроенными усилителями подчас являются замечательным и единственно возможным решением (например, в малобюджетных проектах или в мобильных компактных комплектах аппаратуры). Что же касается ремонтопригодности – здесь все зависит от модели и производителя. – Примеч. ред.

Системный подход
Описывая систему, практически невозможно обойтись без количественных характеристик, поэтому имеет смысл немного поговорить о них. Децибел (dB) определяется через логарифм отношения измеряемой величины к эталонной.

Если говорить о звуковом давлении (SPL), то, хотя самой маленькой различаемой на слух единицей является изменение в 1 dB, на практике чаще используется 3 dB. Чтобы увеличить SPL на 3 dB, необходимо вдвое увеличить мощность усилителя (то есть с 100 до 200 W, или с 500 до 1000 W).

Увеличение звукового давления на 10 dB воспринимается как двойное увеличение громкости звука. Для этого придется увеличить мощность усилителя в 10 раз. Звуковое давление 0 dB соответствует порогу слышимости (0.002 dyne/cm2).

Примеры систем

Системы звукоусиления для небольших помещений
Рассмотрим несколько примеров. Нам необходимо обеспечить в помещении уровень громкости звука 96 dB, который вполне подходит для ресторанов (но не для рок-концертов). Напомним, что разговорная речь имеет уровень 70 dB, а болевой порог – 130 dB.
Размер помещения (в метрах) – 10x 10x 3 = 300 m3

Допустим, динамики выдают 96 dB при мощности 1 W на расстоянии 1 m. Для того, чтобы обеспечить уровень в 96 dB на расстоянии 10 m от источника,

необходимо дополнительно 20 lg (10/1) = 20 dB, т. е. уровень вблизи колонок должен быть на 20 dB выше.
Для того, чтобы вычислить, сколько это будет в ваттах, воспользуемся формулой
W = 10dB/10х Wr
Итак, 1020/10x 1 = 100 W

Это означает, что для того, чтобы добиться уровня в 96 dB в удаленном конце озвучиваемого помещения нам потребуется усилитель мощностью 100 W.
Остается еще множество проблем, и одна из них – высокий уровень звука рядом с колонками. Кроме того, в таком небольшом помещении очень сложно бороться с отраженным сигналом.

Проблема решается за счет подбора колонок. Если используются обычные стеки, то постарайтесь не направлять динамики на стены и попытайтесь сориентировать средне- и высокочастотные динамики на удаленную часть зала для обеспечения большего охвата. Во избежание интерференции колонки следует разносить достаточно далеко друг от друга и соответствующим образом ориентировать в пространстве.

При определении необходимой мощности усилителя следует учитывать еще один фактор: усилитель должен иметь запас по мощности около 10 dB.

Это позволит чисто и без искажений воспроизводить пиковые сигналы. Принимая это в расчет, необходимо внести следующие коррективы в наши предварительные расчеты:
1030/10х 1 = 1000 W

Мощность 1000 W требуется только для чистого воспроизведения сигнала экстремального уровня. Это существенно повысит качество звучания системы. Напомним, что человеческое ухо воспринимает скорее не абсолютные уровни громкости, а их перепады, поэтому чистое воспроизведение пикового сигнала играет важную роль в восприятии общей звуковой картины.

Помните, что запас мощности необходим только для повышения качества звука, а не для того, чтобы «насиловать» систему звукоусиления. Динамики обычно рассчитываются таким образом, чтобы выдерживать кратковременные пятикратные перегрузки, поэтому очень важно знать может ли усилитель работать в таких ситуациях без искажений.

Однако существует риск вывести динамики из строя, если усилитель будет постоянно работать на повышенных уровнях, поэтому для повышения надежности желательно использовать более мощные динамики. В целях экономии, принимая во внимание общепринятую точку зрения, можно обойтись динамиками с мощностью вдвое меньшей, чем мощность усилителя. Т.е. в нашем случае необходимы динамики мощностью 500 W, при мощности усилителя 1000 W.

Итак, нам необходима мощность 1000 W. Допустим, мы имеем 1000-ваттный стереофонический усилитель, развивающий поканальную мощность 500 W при нагрузке 4 Ohms. Применяя на каждом канале 8-омные динамики, мы будем использовать мощность усилителя только на 70%, т.е. поканальная мощность будет составлять 350 W. Для увеличения мощности системы можно либо использовать динамики с другим сопротивлением, либо соединить по два динамика параллельно, либо взять более мощный усилитель.

Если дополнительные динамики имеют различные характеристики, то можно отказаться от стереоусиления и усиливать каждую группу динамиков раздельно по каждому из каналов.
Параллельно соединенные однотипные динамики равномерно поделят между собой мощность усилителя, т. е. на каждый из них придется по 250 W.

Типичная система звукоусиления для помещений ресторанного типа ( 96 dB).
Отметим, что запас мощности необходим для повышения качества, а не громкости

Если динамики действительно выдерживают пятикратную перегрузку, они могут быть заменены на 50-ваттные или, что более надежно, – на 100-ваттные. Конечно, предполагается, что вы эксплуатируете их в нормальном режиме: не забываете подключать оба динамика, следите за тем, чтобы усилитель не перегревался (в противном случае он может перегрузиться и вывести динамики из строя). Помните, что основная цель – добиться качественного контролируемого звука, а не нагружать чрезмерно усилитель, доводя его до белого каления.

Повреждения системы возможны также из-за различных инцидентов (например, падение микрофона может привести к безвременной кончине практически любого динамика). Защита динамиков от подобных случайностей будет рассмотрена позже.

Использование стереоусилителя в монорежиме
для управления группой динамиков различных типов

Как упоминалось ранее, для обеспечения необходимой мощности 500 W при 8-омной нагрузке на каждом из каналов можно применить усилитель с более высоким коэффициентом усиления. Так как в этом случае эффективность системы составляет 70%, нам потребуется усилитель с поканальной мощностью (500/0,7) около 700 W и 500-ваттные динамики, поскольку каждый из каналов усилителя нагружен только одним 8-омным динамиком.

Динамик мощностью 500 W – идеальный выбор, однако опять же (если мы используем систему со всеми предосторожностями) можно поставить и 100-ваттные динамики, памятуя о том, что они должны выдерживать кратковременную пятикратную перегрузку.

Системы звукоусиления для более просторных помещений
Теперь рассмотрим большее помещение, скажем 17 х 13 х 5 m и посмотрим, что получится. Возьмем полюбившийся нам уровень громкости, необходимый для ресторанов (96 dB) и договоримся использовать динамики одинаковой эффективности.

• Отметим, что низкие и высокие частоты

будут обрабатываться отдельными усилителями, что позволит регулировать баланс между ними.
• Динамики соединены параллельно, то есть общее сопротивление нагрузки усилителя составит 4 Ohm.
• Для уменьшения отражений и повышения качества звука в конце зала используются рупорные колонки.
• Для стереосистем используются сдвоенные усилители

(для раздельной обработки низкочастотной и высокочастотной составляющей сигнала).

Итак, нам необходимо озвучить помещение высотой 5 m, глубиной 17 m и шириной 13 m, то есть довольно-таки большой зал. Посмотрим, что же можно предпринять в таком случае.
Имея динамики, создающие звуковое давление

в 96 dB при мощности 1 W на расстоянии 1 m, необходимо озвучить зал глубиной 17 метров.

Проведем расчеты, аналогичные тем, которые были описаны выше.
20 lg (17/1) = 25 dB
Прибавим 10 dB, создающих запас по мощности, и получим конечный результат:
1035/10х 1 = 3100 W

Монстр в 3 kW развивает слишком большую мощность вблизи сцены, поэтому придется подумать об использовании колонок, размещаемых в разных местах зала или (по крайней мере) установке более направленных порталов.

Не забывайте, мы говорим о качественной системе, работающей на средних уровнях и чисто воспроизводящей пиковые сигналы. Человеческое ухо ощущает скорее разницу в громкости звука, чем ее абсолютное значение, и более комфортно воспринимает четкий звук, чем громкий гул.

Для озвучивания большого помещения вряд ли можно обойтись одним динамиком, способным достаточно эффективно охватить всю область, поэтому необходимы рупоры, помогающие фокусировать звук в заданном направлении, снижающие влияние реверберационных процессов и нивелирующие эффект «бульдозера» (воздействие сигнала высокого уровня на людей, находящихся в непосредственной близости от порталов).

Имея дело с такой мощностью, неплохо бы подумать о двухполосном усилении, способном значительно улучшить качество звука и предоставить более комфортные условия для работы отдельных компонентов системы.
Если мы используем динамики с эффективностью 93 dB, то для того, чтобы добрать недостающие 3 dB, необходимо вдвое увеличить мощность усилителя и использовать систему колоссальной мощности в 6 kW. Помните однако о том, что эффективность динамика – это еще не все. Она может «плавать» в пределах 10 dB.

Это объясняется тем, что при лабораторных испытаниях были выбраны «удачные» точки для снятия характеристик.
Если динамик не может качественно воспроизвести звук, то совсем неважно, какой громкости можно от него добиться – он останется эффективным и громким, но плохим динамиком. В любом случае, последнее слово всегда за вами, ваши уши – главный судья.

Типичная система звукоусиления
для более просторных помещений (17х13х5 метров)

Начало книги Питера Бьюика
«Живой звук. РА для концертирующих музыкантов»
читайте в N 1, 2 (100, 101) 2020 года.
Продолжение – в следующих номерах журнала «Шоумастер».

24 ноября в 15:06 Мастер-класс 3 2020 (102)

Как сделать гитарный усилитель с помощью автомобильной аудиосистемы — FuelRocks

Один из популярных способов сделать гитарный усилитель — использовать автомобильную аудиосистему. Это можно сделать, используя автомобильную стереосистему и несколько динамиков для создания усиленного звука. Первым делом нужно снять магнитолу с автомобиля. Далее динамики следует вынуть и поместить в коробку. Коробка должна быть достаточно большой, чтобы вместить динамики и стереосистему. Динамики должны быть подключены к стереосистеме. Следующим шагом будет поиск места для установки коробки. Это можно сделать, найдя место в багажнике или под сиденьями. Последний шаг — поставить стереосистему обратно в машину и включить ее. Звук должен быть намного громче, чем раньше.

Настенную бородавку, как и тостер, можно сделать из автомобильного аккумулятора и зарядного устройства, но она будет намного меньше. 220 ватт автомобильного дерьма, которое вы получаете от LM3886, не намного лучше, чем 60 ватт автомобильного дерьма, которое вы получаете от HP dm3750. В качестве ведомого было бы предпочтительнее, но он уже принимает линейные входы. Требуется хороший предусилитель, но настенного крепления будет недостаточно. Когда усилитель работает на полную мощность (что, скорее всего, так и есть), он будет потреблять не менее 10 ампер тока. Большинство бытовых цепей рассчитаны на 15 ампер. Если эта штука потребляет 10 ампер, вам придется часто переустанавливать автоматический выключатель.

Если вы используете тостерный трансформатор для создания хорошего шасси, вы почти наверняка получите меньший вес, чем некоторые коммерческих усилителей . Те, кто пытаются сделать невозможное, преуспевают только в том случае, если делают это абсурдным образом. Мое использование их всех не означает, что я считаю их ненужными, несмотря на то, что это устройство рассчитано на 220 Вт. Это все о том, чтобы слышать себя лично над барабанщиком. Усилитель мощностью 220 Вт может потреблять несколько ватт тока холостого хода только при работе, поэтому нет возможности его усилить. Используя простой 9v и микросхему LM386, вы могли бы сделать усилитель типа Ruby, который намного меньше по размеру и более экономичен. Сопротивление потенциометра можно измерить с помощью резистора с выбранной вами настройкой.

Согласен! Чрезмерная инженерия — хорошая идея. Я бы использовал предусилитель, чтобы установить максимальное усиление для педали усиления. Было бы намного проще решить любые проблемы с повышением. Импульсные источники питания уже давно стали очень громкими. Убедитесь, что между PS и аудиоцепями достаточно места, а рядом с источником установлен небольшой фильтр. За несколько долларов в любом компьютерном магазине можно найти 12 В, более 15 ампер, за несколько долларов… Как я упоминал ранее, только сейчас я это заметил. Это хорошая идея, но я все еще обеспокоен тем, что радиочастотная энергия находится так близко к усилителю с высоким коэффициентом усиления. Даже при надлежащем экранировании, разве это не вызовет проблем с шумом?

В качестве альтернативы использованию встроенного динамика, гитарный усилитель можно отпаять и заново подключить к динамикам автомобиля. Субусилитель не смог бы поддерживать его должным образом, не говоря уже о его динамиках.

Можно ли использовать гитарный усилитель в машине?

Изображение – ronniesox.com

Вы можете использовать гитарный усилитель в автомобиле, но вам понадобится инвертор для преобразования мощности переменного тока в мощность постоянного тока. Вам также понадобится способ крепления усилителя в автомобиле.

Если вам интересно, можете ли вы использовать гитарный усилитель в автомобиле, есть несколько причин, по которым вы, вероятно, задаетесь этим вопросом. Одна из наиболее распространенных причин, по которой люди используют гитарные усилители в своих автомобилях, заключается в том, чтобы воспроизводить автомобильную стереосистему через усилитель (обычно для повышения громкости) или посмотреть, смогут ли они включить свой усилитель из автомобиля. Можно играть на электрогитаре в машине, но для этого потребуется некоторое оборудование. В этом случае способ подачи электроэнергии на усилитель может повлиять на качество звука. Играйте на гитаре через автомобильную стереосистему самым удобным способом. Если у вас есть аудиокабель с разъемами 3,5 мм, вы можете использовать его в качестве дополнительного порта на телефоне или других устройствах. Блок гитарных эффектов также может иметь вспомогательный порт, который позволяет вам подключать конкретное оборудование к вашей стереосистеме через вспомогательный порт.

Гитарные усилители не совместимы с проводкой автомобиля, но их можно подключить к стереосистеме. Инвертор мощности, установленный в вашем автомобиле, может использоваться для питания вашего усилителя, а также для питания автомобильного аккумулятора. Однако важно отметить, что игроки часто жалуются на качество звука усилителя, когда он питается от инвертора.

Прежде чем начать, вам следует выбрать усилитель, совместимый с вашей системой. Вашему усилителю потребуется соответствующая проводка и аксессуары в зависимости от типа. При использовании гитарного усилителя для питания динамиков требуется 1/4-дюймовый выходной усилитель. Вам понадобится кабель RCA, если вы используете усилитель для подключения динамика. Если вы хотите использовать усилитель для подключения микрофона, вам необходимо подключить кабель сбоку усилителя. Пришло время приступить к работе после того, как вы решили, что вам нужно. После этого подключите заземляющий и силовой провода. Вы должны использовать предохранитель, потому что усилитель может стать довольно опасным, если он не защищен должным образом. Затем встроенный предохранитель и провод дистанционного включения должны быть подключены к источнику питания усилителя. Подключите провода динамиков к розеткам. Убедитесь, что провод динамика бесшумный, покрыв его слоем изоляции.

Могу ли я использовать автомобильный усилитель в качестве динамика?

Возможен ли автомобильный радиоприемник в будущем? Инвертор напряжения можно использовать в автомобиле, используя аккумулятор, но он не будет таким же эффективным, как усилитель, потому что усилитель имеет более низкое сопротивление и меньшую мощность, чем динамики в автомобиле. Непроданные гитары можно снова подключить и подключить к автомобильным динамикам , чтобы обойти встроенные динамики. Как подключить усилитель к машине? Какая проводка и аксессуары мне нужны? Большинство автомобильных усилителей не имеют проводки. Необходимы кабели питания и заземления усилителя, а также встроенный предохранитель, провод дистанционного включения, кабели RCA и провода динамиков. Что такое гитарный усилитель? Вы можете использовать гитарный усилитель в качестве динамика или добавить к нему микрофон для прослушивания музыки. Гитарный усилитель не обеспечит такой же уровень звука, как профессиональная звуковая система, разработанная специально для музыки, но даже относительно простая настройка может дать хорошие результаты.

Можно ли подключить гитарный усилитель к стереосистеме?

Изображение – technologyreviewer.com

Просто подключите гитарный усилитель к стандартной домашней стереосистеме, чтобы получить от него максимум удовольствия.

Многие интересовались, можно ли играть на электрогитаре через стандартную стереосистему. В этом посте я покажу вам, как подключить гитарный усилитель к стандартной домашней стереосистеме. Вы должны подумать о некоторых важных вещах, прежде чем писать, хотя тон может быть не таким хорошим, как вам хотелось бы. Хотя усилитель можно подключить к обычной домашней стереосистеме, есть несколько различных способов сделать это. Поскольку некоторое старое и новое стереооборудование имеет 1/4-дюймовые разъемы TRS, вам не понадобятся адаптеры для этих типов стереосистем. Электрогитары, бас-гитары, электроакустические гитары и все, что использует инструментальный монокабель, обычно имеют разъемы 1/8 дюйма. Все современные гитарные усилители оснащены вспомогательными устройствами, а также линейным выходом.

Эти устройства можно использовать для подключения к любому устройству Hi-Fi через инструментальные кабели или адаптеры. Существуют процессоры мультиэффектов, которые могут производить только один левый и один правый выход и могут предоставлять стереопресеты и параметры эффектов. Независимо от метода, вам всегда нужно быть особенно осторожным и начинать с очень малого объема. Если у вас есть моно- или стереогитара, вы можете использовать 1/4-дюймовый кабель. Поскольку электрогитары сделаны из моно, стереокабель может принимать только один канал. В общем, если вы используете процессор мультиэффектов, гитарный предусилитель или моделлер усилителя, проблема исчезнет. Гитара Yamaha FG800 — идеальный выбор для тех, кто хочет научиться на ней играть.

Лучшая акустика до 500 долларов — Seagull S6 Original. Усилитель Boss Katana 50MKii — это усилитель, который нужен большинству домашних музыкантов независимо от ситуации. Blackstar HT-5R MKii звучит фантастически, и вы можете регулировать уровень мощности.

Когда дело доходит до получения максимальной отдачи от вашей гитары, использование стереокабелей может иметь большое значение. Из-за того, что монофонический сигнал слышен только как единое целое, он производит низкокачественный звук. Использование стереокабелей вместо пары наушников позволяет добиться лучшего баланса голоса и звука.
Стереокабель может помочь, если у вас есть монофонический выход на гитаре. Если вы используете гитару со стереовыходом, вам следует избегать использования стереокабелей. Из-за отсутствия стереосовместимости итоговое качество звука будет неудовлетворительным.

Можно ли подключить гитарный усилитель к автомобильной стереосистеме?

Как подключить усилитель к автомобильной стереосистеме? Гитарный усилитель можно подключить к стереосистеме, если у каждого усилителя есть определенные особенности. Для этого и гитарному усилителю, и автомобильной стереосистеме потребуется дополнительный входной порт, расположенный в одной комнате.
Как подключить гитарный усилитель к колонкам?
Можно ли использовать гитару в качестве динамика? Хотя гитарные усилители можно использовать в качестве динамиков, качество звука, вероятно, будет ниже, чем у обычных динамиков, и следует избегать чрезмерной громкости, поскольку это может привести к взрыву динамиков. Чтобы добиться наилучшего звучания, ограничьте громкость музыки и защитите свой усилитель.

Могу ли я использовать гитарный усилитель в качестве сабвуфера?

Нередко динамики, предназначенные для гитарных усилителей, имеют ограниченный диапазон частот, достаточный для воспроизведения записанной музыки с хорошим качеством звука. Из-за низкого диапазона частот бас можно использовать в качестве сабвуфера. Это было бы не идеально, но могло бы сработать.

Возможно использование динамика гитарного усилителя в качестве сабвуфера. При использовании гитарных усилителей динамики обычно не способны воспроизводить хорошо звучащую записанную музыку из-за отсутствия частотного спектра. Его легче дуть, если он не предназначен для использования с усилителем для бас-гитары. Нужно было бы использовать кроссовер. Поскольку гитары воспроизводят такие широкие частоты, диапазон усилителя не слишком низкий. Если вы хотите использовать басовый усилитель в качестве сабвуфера, вам лучше использовать его с парой динамиков. Эти басовые усилители предназначены для обработки гораздо более низких частот (нижняя си на 5-струнной бас-гитаре составляет * 31 Гц).

Чтобы использовать кабель RCA для стереоподключения, вам потребуется два комплекта кабелей RCA. Вход усилителя должен быть подключен к выходу сабвуфера. Вы даже можете обнаружить, что на выходном разъеме сабвуфера усилителя есть этикетка с надписью «Выход сабвуфера». Убедитесь, что сабвуфер и усилитель выключены и отсоединены от источника питания.
Диапазон частот вашего баса слишком широк для сабвуфера. Вы можете услышать это на расстоянии. Если вы хотите добавить басов в свою систему, лучше инвестировать в отдельный усилитель басов.

Выберите правильный импеданс для вашего усилителя

Если вы используете усилитель с низкой номинальной мощностью, вам необходимо использовать динамик с более высоким импедансом, чтобы избежать его перегрузки. Если ваш усилитель имеет высокую номинальную мощность, вы можете использовать динамик с низким импедансом вместо усилителя с высокой номинальной мощностью.
Очень важно учитывать диапазон мощности усилителя, а также сабвуфера, когда речь идет об усилителях мощности и сабвуферах. Мощность усилителя может быть измерена в среднеквадратичных ваттах (4 Ом, 2 Ом и 1 Ом). Вам будет предоставлена возможность достижения номинальной мощности RMS. Общее сопротивление вашего сабвуфера будет определяться сопротивлением нагрузки (Ом) этого номинала.

Можете ли вы собрать гитарный усилитель?

Да, вы можете собрать гитарный усилитель. Вам понадобятся некоторые базовые навыки и знания в области электроники, а также некоторые специализированные партии гитарных усилителей. Несмотря на то, что можно найти наборы усилителей , которые упрощают процесс, это все же сложный проект.

Если вы собираете свой первый усилитель, вы можете подумать о комплекте, потому что может быть сложно найти все нужные компоненты. Создание комплекта также является отличным способом углубить ваше понимание теории электроники и лампового усиления. Нет лучшего способа начать свой коллекция гитарных усилителей , чем с Fender 5F1 Champ. Даже при подключении к источнику питания шасси лампового усилителя имеет смертельные высокие напряжения — обычно более 700 вольт переменного тока и 500 вольт постоянного тока. Осматривая корпус усилителя, вы никогда не должны касаться его одной рукой, пока другая щупает другой, потому что между вашими руками может пройти смертельный удар. Основываясь на своем опыте, я разработал рекомендуемую общую последовательность сборки усилителя. Для успешной пайки и револьверной головки очень важно иметь хороший паяльник с чистым, продезинфицированным жалом.

Для облегчения пайки и сохранения хорошего внешнего вида паяных соединений можно регулярно очищать их паром с помощью влажной губки. Железные наконечники должны обеспечивать хорошее соединение в течение 2 секунд или меньше после контакта с компонентами и должны иметь температуру 40 градусов по Фаренгейту или меньше. Удивительно просто сделать свою собственную доску с проушинами или револьверной головкой с помощью правильных инструментов. За исключением провода нагревателя, все провода со сплошным сердечником должны быть калибра 22. Перед установкой любого резистора очень важно измерить и записать значение сопротивления. Знание точного значения сопротивления прибора может быть полезным при измерении смещения и поиске и устранении неисправностей. Этот тип резистора является хорошим компромиссом между традиционной углеродной пленкой и металлической пленкой со сверхнизким уровнем шума.

Я предпочитаю использовать полиэфирные пленочные конденсаторы Mallory 150 (которые в настоящее время производятся CDE) в сигнальном тракте классических усилителей. Резисторы с более высокими номиналами также должны увеличить срок службы усилителей. Fender использовал резистор 1/2 Вт для пластинчатых нагрузок в 1950-х и 60-х годах. Я бы рекомендовал не более двух ватт мощности. Для высоких колпачков со значением pF 5 или выше я предпочитаю колпачки из серебряной слюды. Фильтры с F-образными колпачками — одна из моих любимых вещей в отрасли источников питания. Радиальные колпачки монтируются так, что оба провода выходят с одного конца, а один конец закрыт проводом.

То, как военные и НАСА хотели сконструировать свои печатные платы, требовало некоторого изгиба выводов ваших компонентов. При использовании турелей можно подвесить резистор над платой для охлаждения схемы, но конденсаторы большой емкости должны быть размещены сверху. Вы должны оставить верхние отверстия башни открытыми для проводов, которые подключаются к трубкам, органам управления и разъемам. Вся проводка усилителя должна состоять из провода калибра 22 или 24, если только не требуются провода нагревателя. Поскольку термоусадочная изоляция резистора меньше требуемой, я рекомендую удвоить его номинальный ток, если вы используете термоусадочную трубку вместо единицы. Подключив центральный ответвитель высокого напряжения непосредственно к отрицательной клемме крышки фильтра, можно добиться уменьшения шума и гудения за счет уменьшения пульсирующего обратного тока трансформатора с частотой 120 Гц. Если вы прокладываете провода летающего обогревателя Fender, сохраните проводку на потом.

Усилители Fender использовали изоляционную пластину между шасси и печатными платами в период с 1950 по 1960 год. Штырь настенного шнура и розетка узкие для горячего провода 120 В и широкие для нейтрали (белый провод заземления). Чтобы получить все выводы печатной платы, обрежьте их по длине и припаяйте к гнездам для ламп и потенциометрам. Если ваш усилитель имеет фиксированную цепь смещения, убедитесь, что его крышки фильтра смещения подключены к земле, чтобы на них могло поступать отрицательное напряжение. Эти процедуры могут привести к взрыву и повреждению трансформатора и конденсаторов. Вы должны проверить, чтобы любой диод, установленный в вашем усилителе, такой как полупроводниковый выпрямитель или цепь с фиксированным смещением, имел правильную полярность. Лампы предусилителя не должны нагреваться во время фазы нагрева.

Синфазно соединяю их вместе. Поскольку фаза гитарного сигнала инвертируется с каждым каскадом усиления предусилителя, удержание нагревателей в фазе поможет самоподавлению гула нагревателя 60 Гц. Лампы мощности Twin Reverb расположены в следующем порядке: 7, 8, 9, 10 справа налево (как показано на диаграмме ниже). Трубки 7 и 8 должны быть подключены противофазно, потому что они параллельны друг другу. Трубки 9 и 10 параллельны друг другу и составляют половину двухтактной схемы. Precision Design создает лучшие лицевые панели усилителей. Мне нравятся комплекты усилителей, доступные на сайтах Mojotone.com и BootHill.com.

Мой любимый веб-сайт запчастей для ламповых усилителей — Doug Hoffman. Детали промаркированы и разбиты на более мелкие упаковки, поэтому вы не получите большое количество одинаковых предметов. Если вы поместите неполяризованные конденсаторы так, чтобы их внешняя фольга была соединена с землей или с самым низким импедансом цепи, вы можете уменьшить количество радиопомех (радиочастотных помех), которые они улавливают, и предотвратить емкостную связь. Крышки иногда маркируются внешним концом из фольги, но часто с неправильной отделкой. С помощью осциллографа можно определить длину внешней фольги колпачка. Подключить заземляющий конец щупа цоколя к цепи усилителя с самым низким импедансом так же просто, как соединить конец щупа с заземляющим концом цоколя. Когда зажим заземления щупа прицела соединен с внешней фольгой провода, размер сигнала уменьшается.

В этом случае меньшая форма волны представляет меньший уровень радиопомех, попадающих в колпачок, что является преимуществом. Нет ни одного канала вибрато AB763, ни реверберации, ни тремоло. Крышки фильтров были перемещены из собачьей будки на печатную плату для упрощения конструкции. Файлы PDF и DIYLC можно скачать по ссылкам ниже. Более подробную информацию о Black Vigilis можно найти здесь.

Однако, если вы собираетесь подключить сабвуфер к гитаре, вам следует избегать покупки гитарных усилителей. Поскольку диапазон частот гитары очень широк, диапазон частот, которые могут генерировать гитарные усилители, очень широк. В результате гитарные усилители не воспроизводят такой же низкочастотный звук, как сабвуфер, который обеспечивает глубокий гул. Кроме того, сабвуферы улучшают громкость вашей акустической гитары, облегчая слышимость в шумной обстановке. Поиск сабвуфера, ориентированного на басы, такого как Yamaha RX-A1080, — хорошее начало.

Как собрать свой собственный гитарный усилитель

Как мы можем собрать свой собственный усилитель? Возможен собственный гитарный усилитель. Этот курс научит вас всему, что вам нужно знать о ламповых усилителях, а также о том, как обслуживать уже имеющиеся у вас ламповые усилители. Создание гитар, педалей или другого студийного оборудования — отличный способ расширить свои навыки и обрести уверенность. В чем разница между гитарным усилителем переменного тока и гитарным усилителем постоянного тока ? Гитарный усилитель обеспечивает сигнал гитары переменного тока с тем же высоким напряжением постоянного тока, что и сигнал переменного тока. Это важный момент: сигналы переменного тока могут быть разделены конденсаторами в цепи: конденсаторы блокируют постоянное напряжение, но пропускают сигналы переменного тока. Можно ли использовать ноутбук в качестве гитарного усилителя? Если у вас установлен симулятор гитарного усилителя, вы можете использовать свой компьютер в качестве гитарного усилителя. Следующим шагом является подключение вашей гитары к входу аудиоинтерфейса и к компьютеру, на котором работает симулятор усилителя, через USB. Чтобы использовать работающий гитарный усилитель, подключите динамики или наушники к аудиоинтерфейсу.

Гитарный усилитель

Гитарный усилитель — это электронное устройство, которое усиливает слабый электрический сигнал от гитары, чтобы его можно было отправить на динамик и воспроизвести звук. Гитарные усилители различаются по размеру, мощности и функциям, но все они содержат каскады предварительного усилителя и усилителя мощности, входные и выходные разъемы и по крайней мере один регулятор для регулировки громкости.

Обзор этой книги получил оценку 4,5 из 5 звезд. Сайт Compare Compare Now.com: 00000000173240 1500000183889. Fender Mustang LT25 25W 1×8 имеет общую мощность 25 Вт. Гитарный комбоусилитель и Blackstar 10 v3 10 Вт. Сравните сейчас самые низкие цены на предзаказ усилителей, которые начинаются с 149,00 долларов США. Диапазон рейтинга обзора составляет от 4,5 до 5,0 звезд (118 из 135). Honeytone N 10 — отличный выбор. Мой личный выбор лучшего гитарного мини-усилителя.

Рейтинг 4,5 звезды (132) означает, что вы выполнили задание. У Compare Now есть отличный веб-сайт, на котором можно сравнить товары и услуги: http://www.comparenow.com/51367613056645760219./ Пользователи оценили Fender Vintage Reissue ’65 Deluxe Reverb Guitar Combo Amp как один из самых продаваемых усилителей в мире. Усилитель преобразует электрический ток вашей гитары в эти знакомые звуки, превращая его выход из простого тока во что-то более мощное. Заставьте свой гитарный усилитель работать где угодно, начав с гитарного комбоусилителя . Это устройство «все в одном» сочетает в себе предусилитель, усилитель мощности и динамики. Вы должны принести лучший усилитель для каждого места. Если вам нужен усилитель с более теплым, насыщенным звуком и большим количеством искажений, вам подойдут ламповые модели. Если вы хотите получить лучший звук, вы можете использовать твердотельный усилитель.

Как правильно выбрать усилитель для гитары

При выборе усилителя для гитары следует подумать о мощности, которую он может обеспечить. Усилитель для начинающих обычно имеет мощность 30 Вт, тогда как профессиональные усилители обычно имеют мощность от 150 до 200 Вт. Также важно учитывать тип используемого усилителя. Ламповые усилители, как правило, дороже, но они предлагают более характерный и характерный звук. Твердотельные усилители, как правило, дешевле, но могут не обеспечивать такого же качества звука. Также важно учитывать, какая мощность у усилителя. Большие усилители, как правило, предпочтительнее для живых выступлений, тогда как меньшие предпочтительнее в студии.

Акустический усилитель

Акустический усилитель — это тип усилителя, предназначенный для усиления звука акустической гитары. Акустические усилители обычно имеют более низкую выходную мощность, чем электрические усилители , и они часто имеют функции, специально разработанные для улучшения звука акустической гитары, такие как элементы управления эквалайзером и встроенные эффекты.

Акустическая гитара обеспечивает полночастотное воспроизведение звука без искажений. Есть много акустический усилитель аранжировки с низкочастотными и высокочастотными вуферами и твитерами. Например, акустический усилитель может предоставить больше входов для микрофонов и мобильных устройств, чем другие типы усилителей.

Лучший усилитель для акустической гитары для любого музыканта

Гитарный усилитель — необходимое оборудование для любого музыканта, который хочет максимально раскрыть потенциал своей акустической гитары. Если вы новичок или опытный игрок, акустический усилитель может помочь вам воспроизводить более громкие, четкие звуки с большей громкостью. Если вы хотите испытать свою акустическую гитару, лучшим вариантом для вас может стать акустический усилитель.

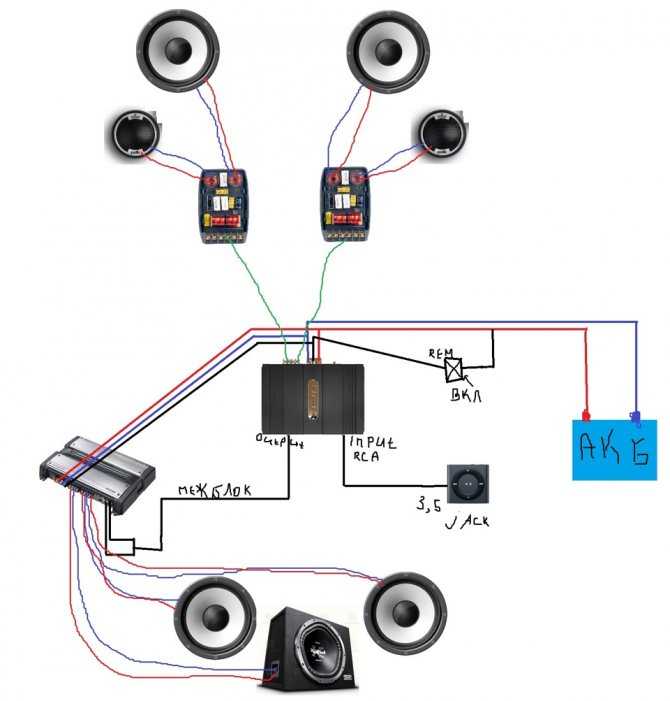

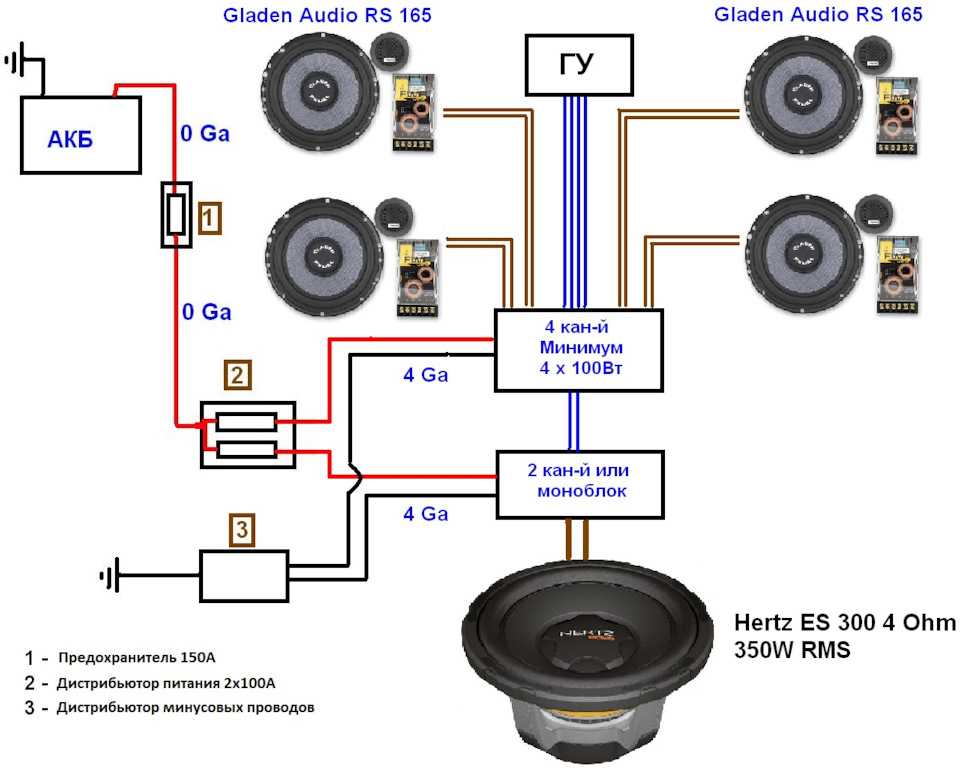

Как подключить автомобильные динамики к усилителю Схема 2023? Наверх Полный ответ

Энтони

Если вы ищете руководство по подключению автомобильных динамиков к схеме усилителя , вы попали в нужное место. Мы покажем вам все, что вам нужно знать, от того, какие материалы вам понадобятся, до схемы, которой нужно следовать. К концу этого руководства вы станете экспертом по проводке автомобильных динамиков. Итак, приступим!

Преимущества использования усилителя для подключения динамиков

Усилитель может стать отличной инвестицией, независимо от того, есть ли у вас заводская стереосистема или неоригинальная.

Мощность, которую может производить встроенная в приборную панель стереосистема, очень ограничена. Они не могут управлять динамиками с такой же четкостью или низким уровнем искажений, как усилитель.

Ваши динамики могут воспроизводить только очень низкий уровень громкости.

Фактом является то, что большинство встроенных в приборную панель стереосистем могут обеспечивать только среднеквадратичную мощность 15–18 Вт на канал динамика. Они питаются напрямую от источника питания +12В. Усилители уникальны, потому что они берут питание +12 В и повышают его до более высокого напряжения.

Сигнал можно усилить и отправить на динамики автомобиля. Это повысит напряжение и позволит динамику получить больше мощности.

Вот почему маленькие усилители не стоят усилий — без специального блока питания они не смогут выдавать большую мощность.

Великолепный звук

Усилитель может сыграть огромную роль в питании динамиков, и благодаря этому я уже много лет наслаждаюсь великолепным звуком.

Усилитель часто не выжимается до предела при работе динамиков вашего автомобиля. Динамик производит более низкий уровень искажений и не «проваливается» при воспроизведении тяжелых басов. Вы также можете получить гораздо больше объема!

Усилитель, оснащенный кроссоверами высоких частот, также может блокировать низкие частоты, что приводит к искажению динамиков и попытке воспроизвести музыку, для которой они не подходят.

Вы получите более чистый звук, меньше искажений и большую громкость.

Представьте, что вы едете по шоссе с открытыми окнами и наконец-то можете включить любимую музыку. Это отличный опыт, который, я знаю, вам понравится так же сильно, как и мне.

Что нужно знать перед началом работы

Список бит, проводов, инструментов и других бит, которые вам понадобятся, займет всего несколько минут. Это может иметь значение между бесперебойной работой вашей системы и разочарованием. Перед тем, как приступить к новой работе, я стараюсь привести свои вещи в порядок.

Важно планировать. Не стоит сбегать или обнаруживать, что у вас нет нужных запчастей. Это сделает невозможным завершение вашего проекта.

Еще хуже, когда приходится колесить по городу в поисках предметов, или если вы ничего не можете сделать после закрытия магазинов. Это ужасно, я знаю, потому что это случилось со мной!

Заметки о проводах, инструментах и некоторых других вещах

Всегда планируйте иметь больше проводов, чем вам нужно, когда устанавливаете 4-канальный усилитель на 4 динамика . Это относится к проводу динамика и кабелям RCA.

Комплекты усилителей, которые я рекомендую, имеют правильную длину для установки. Однако провод динамика и кабели RCA — это другое дело.

Провода динамика какой длины и размера мне нужны?

Вам не нужно много тратить на акустический кабель. Для большинства установок достаточно калибра 18. 16 калибр может быть хорошим выбором, если вы готовы заплатить немного больше. Этот 100-футовый рулон AmazonBasics — отличный пример. Катушка длиной 100 футов рекомендуется для установок, требующих 4-канального усилителя.

Вот оценка наихудшего сценария для длины провода динамика. Вот как я бы установил усилитель с входами на уровне динамиков.

Усилитель можно найти в багажнике.
Рядом с центральной консолью магнитолы находятся сигнальные разъемы уровня динамиков.

Это означает, что вам понадобятся два 100-футовых рулона проволоки. Вам понадобятся рулоны длиной не менее 1100 футов и 150 футов. Если вы планируете использовать линейный адаптер, потребуется рулон длиной 100 футов.

При установке разъема RCA рассчитывайте длину провода динамика на 100 футов (4 канала x 15 футов).

Как насчет кабелей RCA?

При установке 4-канального усилителя потребуется приобрести вторую пару кабельных разъемов RCA. Большинство комплектов поставляются только с 2-канальным кабелем.

Для большинства установок я рекомендую 18-футовые кабели. Этой длины обычно достаточно для большинства автомобилей, и ее должно быть достаточно, чтобы скрыть кабели в салоне, под задними сиденьями и т. д.

Нет необходимости тратить слишком много денег. Вам не нужно тратить много на кабели. В большинстве случаев даже пара этих недорогих кабелей будет работать нормально.

Инструменты, которые вам понадобятся.

Обжимные инструменты можно использовать для профессионального монтажа проводки усилителя или динамика. Вы можете сэкономить деньги, купив обжимной инструмент Pros’Kit, если вы устанавливаете проводку усилителя и динамика самостоятельно. Эти разъемы можно приобрести отдельно во многих магазинах автозапчастей или в обычных магазинах. Они также очень доступны.

Я рекомендую несколько инструментов. Вы можете избежать обмана из-за цен на инструменты, если будете хорошо делать покупки. Обжимные разъемы более удобны, чем пайка, при подключении проводки динамика к заводскому проводу.

Никогда не скручивайте провод и не обматывайте его изолентой. Используйте надежное соединение.

Клей на изоляционной ленте может треснуть в теплую погоду, что приведет к отрыву ленты от провода. Это может вызвать короткое замыкание, что может привести к повреждению вашего радиоприемника/усилителя.

Аккумуляторная дрель — отличный вариант, если она у вас есть! Эти сверла отлично подходят для сверления отверстий в металле автомобиля для установки усилителя или подключения заземляющего провода к оголенному металлу.

Другие мои рекомендации:

Обжимные инструменты могут иметь встроенные кусачки.
Рулон высококачественной изоленты
Застежки-молнии (проволочные стяжки), длина 6 дюймов, пакет из 100 штук
Цифровой тестер для измерения напряжения

Тестер усилителя — бесценный инструмент при установке усилителя. Вам не нужно тратить много денег. Вы можете получить базовую, но отличную бюджетную модель, такую как эта модель Amazon.

Рекомендуется использовать хороший недорогой цифровой тестер для обнаружения коммутируемого кабеля +12 В для подачи сигналов дистанционного включения на усилитель.

Они также очень полезны при устранении неполадок с питанием, когда что-то не работает.

Соберите вместе список покупок для установки

Этот список даст вам представление о том, что вам потребуется для подключения 4-канального усилителя к передним и задним динамикам.

Типы установки 1 или 2: заводское радио или без разъемов RCA

4-канальный усилитель с входами уровня динамиков, усилителем и линейным адаптером
Провод динамика калибра 18 или больше, 120 футов и более
Комплект проводки для усилителя
Обжимной инструмент (обжим провода), коннекторы (25 и более)
Кусачки
Лента для электрооборудования
Упаковка из 100 проволочных стяжек 6 дюймов.
Проверить счетчик

Тип установки 3: разъемы RCA

4-канальный усилитель с входами уровня динамиков, усилителем и адаптером линейного уровня
100-футовый кабель громкоговорителя, калибр 18 или больше
Комплект проводки для усилителя
Дополнительные кабели RCA минимум 18 футов
Обжимной инструмент (обжим провода), коннекторы (25 и более)
Кусачки
Лента для электрооборудования
Упаковка из 100 проволочных стяжек 6 дюймов.
Проверить счетчик

Тщательно спланируйте и рассчитайте необходимое количество проводов для громкоговорителей. Для установки усилителя настоятельно рекомендуется использовать готовые комплекты проводки усилителя. Вы можете найти их здесь, в моем Руководстве покупателя комплекта усилителя.

Также потребуется вторая пара кабелей RCA. Я рекомендую 18 футов или больше. Вам не нужно тратить много, но вы должны получить хорошее качество.

Как подать сигнал на усилитель

Как подключить высокие частоты к усилителю ? Стереосистема вторичного рынка (не заводская) с разъемами RCA. Оба разъема можно использовать для подачи сигнала на усилитель, но лучше использовать разъемы RCA. Эти разъемы обычно менее шумные и могут использоваться с подключаемыми кабелями RCA. Они не всегда доступны, поэтому вы можете использовать усилитель с входами уровня динамиков или адаптер линейного уровня (уровень динамиков).

Возможна установка 4-канального усилителя для управления всеми четырьмя динамиками с помощью сигнала. После завершения остальная часть установки обычно проста.

Существует три основных способа отправки сигнала на ваш 4-канальный усилитель.
Подключите входы громкоговорителей усилителя к выходам громкоговорителей
Используйте кабели RCA для подключения к усилителю, затем подключите адаптер линейного уровня.
Используйте кабели RCA для прямого подключения радио к усилителю.

ПРИМЕЧАНИЕ. Дорогие заводские звуковые системы, включающие заводской усилитель, не покрываются. Такие системы, как Bose, JBL и Mark Levinson, часто используются в роскошных автомобилях и моделях специального выпуска. Они могут быть более сложными и требуют больше времени для обработки.

Я бы посоветовал вам сначала поговорить с профессиональным установщиком, а затем провести исследование.

Отправьте мне сообщение или оставьте комментарий, если вы считаете, что система заводского усиления должна быть доступна.

Хотя адаптеры могут в некоторых случаях подключать усилители к аудиосистемам заводских усилителей , подключая динамики к усилителю , найти подходящие адаптеры зачастую сложно.

Заводские усилители часто имеют нестандартные проводные соединения. Это может привести к проблемам с шумом и другим проблемам, если усилитель подключен неправильно.

Подключение и разводка сигнальных проводов

Соединения уровня громкоговорителей

Как видно из приведенных выше схем, для подключения выходов уровня громкоговорителей требуется провод. Провод следует соединить жгутом и расположить возле магнитолы.

Чтобы упростить установку и сохранить аккуратность проводов динамиков, вы можете использовать стяжки для проводов, чтобы связать их вместе.

Рассчитайте длину провода динамика, необходимую для подключения к усилителю каждого аудиоканала (или преобразователю линейного уровня). Вам нужно будет проложить длину от радио до места расположения усилителя. Затем добавьте еще немного, чтобы учесть кривые и другие внутренние детали.

Всего 8 отрезков, отрежьте еще 7 отрезков.
Четыре канала (4 пары проводов) для подключения к входам уровня динамиков усилителя
Есть четыре канала от заводской проводки динамиков усилителя до магнитолы.

Для прочного и надежного соединения с выходами уровня динамиков я рекомендую использовать обжимные разъемы с обжимным инструментом. Синие разъемы хорошо работают с проводами калибра 18-16.

Цветовые коды заводской стереосистемы

Если у вас заводская стереосистема, вам потребуется определить цвета проводов динамиков.

The12Volt.com — отличное место для начала. Здесь вы можете найти электрические схемы и цветовые коды для вашего автомобиля.

Выполнение соединений

После извлечения магнитолы вы найдете разъемы, подобные этому, для заводской проводки стереосистемы. Отделите провода динамиков и обрежьте их. Затем подключите проводку к усилителю.

Отсоедините разъемы заводской и вторичной проводки от магнитолы.

Вы должны обрезать провода динамиков так, чтобы у вас была достаточная длина для перемещения провода и достаточная для подключения провода.

Вам потребуется отсоединить небольшой участок провода динамика от стереосистемы и провода динамика усилителя. Подсоедините адаптер линейного уровня к выходу стереосистемы. Подсоедините четыре пары проводов к проводке динамика в жгуте проводов.

Если он у вас есть, вставьте 1/4 дюйма зачищенного провода в разъемы. Обожмите их обжимным инструментом. Как вариант, можно скрутить провод и припаять. Аккуратно обмотайте его изолентой или термоусадочной трубкой для изоляции.

Вам также следует подключить четыре пары к стереовыходу, если вы используете входы уровня динамиков от усилителя.

Вы можете связать проводку колонок с помощью стяжек, чтобы она выглядела аккуратнее и профессиональнее. Я рекомендую 6-дюймовые стяжки, которые часто продаются упаковками по 100 штук.

После того, как вся проводка будет подключена, вы можете связать ее с помощью проволочных стяжек или кусочка изоленты. В обоих случаях хорошей идеей является размещение проволочных стяжек и ленты примерно через каждые 1 фут-1,5 дюйма по длине провода.

Подключение кабелей RCA

Подключите все четыре кабеля к выходам вашей стереосистемы, независимо от того, используете ли вы линейный преобразователь или стереосистему с разъемами RCA.

Иногда кабели RCA имеют левый и правый символы (L” и R). Иногда левый канал может быть представлен белым, прозрачным и более светлым цветом.

Вы узнаете, какой кабель какой, если последовательно их соедините. Если они идентичны, вы можете пометить кабели клейкой лентой, маркером или ручкой.

Подключите провод дистанционного включения усилителя

Провод дистанционного управления необходим! В комплект проводки усилителя входит небольшой провод для подключения усилителя к дополнительному разъему на замке зажигания.

Найдите кабель +12В, на который подается питание, когда ключ зажигания в положение «ACC» (или аналогичный) включен, но он выключается ключом. Можно найти существующий цвет провода, используя предоставленную мной схему подключения 4-канального усилителя Alpine или поиск в Google.

Даже если проводка уже подключена, рекомендую проверить.

Этот провод следует подключить к проводке динамика перед повторной установкой радио.

Сколько динамиков можно подключить к головному устройству

Мы должны начать этот раздел с плохих новостей. На этот вопрос не было ответа!

Каждое головное устройство имеет свое ограничение на количество динамиков, которые оно может питать. Большинство головных устройств могут питать четыре динамика. Однако некоторые головные устройства могут потреблять больше или меньше энергии.

Мы знаем, что это неправильный ответ. Но это правда. Узнайте у производителя или в руководстве пользователя, сколько динамиков поддерживает ваше головное устройство. Большинство головных устройств могут питать четыре канала, поэтому ваше, скорее всего, будет работать со всеми из них. Однако перепроверить никогда не помешает.

Избавьтесь от шумных автомобильных динамиков.

Вы можете остановить воющий звук из динамиков вашего автомобиля и навсегда устранить его, выполнив следующие простые действия. Мы поможем вам решить проблему.

Несмотря на то, что определить основную причину проблемы непросто, как только вы это сделаете, вы сможете решить проблему в кратчайшие сроки. Остальная часть процесса решения проблем будет легкой, если вы понимаете основы.

Воющий шум может испортить впечатление от музыки. Это вызвано плохим заземлением усилителя, генераторами автомобилей, антенными кабелями и другими компонентами.

Соединения цветных проводов для автомобильных динамиков

Чтобы подключить разноцветные провода к динамикам, приобретите жгут проводов на рынке или в интерфейсе.

Соединители или соединительные жучки необходимы для прочного соединения. Чтобы сделать прочное постоянное соединение, также можно использовать пайку. Убедитесь, что вы устанавливаете правильные связи. Мы еще поговорим об этом тесте.

Убедитесь, что вы правильно подключили. Это будет проще сделать с помощью цветных проводов. Эти подробные диаграммы будут полезны. Эти таблицы помогут вам понять цвета проводов и выполнить правильные соединения. См. Таблицу цветов проводов автомобильных динамиков для конкретной модели автомобиля.

Все соединения должны быть надежными. Следует покупать качественные цветные провода. Как только ваши соединения будут прочными, вы сможете правильно установить динамик. Если проводные соединения прочные, ваша автомобильная колонка продемонстрирует высокую эффективность, производительность и звук без искажений.

Как использовать провод динамика с вилками типа «банан»

Вы должны правильно расположить провод под натяжными винтами для вилок типа «банан», которые имеют тип «банан». Провод может соскользнуть, если его потянуть.

Некоторые штекеры типа «банан» имеют не только основное отверстие, но и боковое. Можно использовать оба, но я предпочитаю не использовать боковое отверстие, если только мои провода не очень большие.

В соответствии с указаниями ослабьте установочный винт или резьбовую головку. Не выкручивайте установочный винт полностью, если вы используете его для бокового открытия. Вы также можете удалить провод из среднего отверстия, если вставляете его. Чтобы убедиться, что провод надежно закреплен, затяните его и осторожно потяните за него.

Стереосистема и усилитель Минимальные значения импеданса

Любой усилитель любого типа, будь то автомобильный стереоусилитель, домашний стереоресивер или усилитель для домашнего кинотеатра, должен иметь минимальное сопротивление в Омах. Обратите внимание на номинал импеданса динамика.

Поскольку импеданс уменьшается, электрический ток возрастает, и стереосистеме приходится делать больше. Это заставляет его брать на себя больше тепла и стресса.

Производитель может пометить вашу стереосистему как совместимую с динамиком 8 Ом или аналогичную. Подключение громкоговорителей с более низким импедансом может быстро привести к сильному нагреву и повреждению.

Усилитель, помеченный для работы с 4-омными динамиками, должен вырабатывать в два раза больше электрического тока.

Изображение задней панели домашнего стереоресивера/усилителя. Штыри проводов динамиков часто маркируются рекомендуемым значением импеданса динамиков. Например, для домашней стереосистемы допустимым значением может быть 6–16 Ом.

Подключить два 8-омных динамика к 8-омной стереосистеме также можно, подключив их параллельно.

Выбор усилителя и динамика

Этот шаг может быть сложным. Это сложный шаг. Максимальная выходная мощность динамика — это то, что он может выдержать без повреждений.

Среднеквадратичное значение также указывает мощность, которую усилитель может производить без нагрева. Усилитель или динамик могут работать на пиковой мощности примерно одну минуту, прежде чем перестанут работать или нагреются.

Сабвуферы должны работать в соответствии со среднеквадратичным значением, а не с пиковым значением. Его рейтинг: -400 Вт RMS

Что такое высокий

Заводские радиоприемники не имеют выходов предусилителя или усилителя. Большинство внешних усилителей мощности имеют входы высокого уровня, которые позволяют подключаться к заводским проводам динамиков для передачи сигнала. Поскольку уровень напряжения на этих входах намного выше, чем на стандартных выходных соединениях предусилителя, они называются высокоуровневыми.

Эти входы преобразуют высокое напряжение в напряжение, с которым может работать усилитель. В результате получается чистый, четкий звук. Этого можно достичь с помощью широкого спектра 2- и 4-канальных усилителей и моноблочных усилителей, которые в основном используются для питания сабвуферов.

Провод динамика к адаптеру RCA

Важно отметить, что внешний усилитель мощности в мобильной стереосистеме необходим. Разница между автомобильной стереосистемой и заводской настройкой поразительна для тех, кто с ней не сталкивался.

Усилители предлагают мощь и внутреннюю силу, чтобы воплотить музыку в жизнь, от потрясающей динамики, обеспечиваемой мощными усилителями, до сабвуферов в багажнике.

Хороший усилитель может помочь устранить раздражающие дорожные шумы в легковых и грузовых автомобилях. Это может быть особенно раздражающим, если окна опущены или грузовик движется со скоростью шоссе.

Многие не знают, что штатную магнитолу автомобиля можно подключить к подвесному усилителю. Это просто требует немного творчества и знаний об аксессуарах.

Усилитель для вашего автомобиля может упростить получение максимальной отдачи от заводской системы. Это особенно актуально для более крупных транспортных средств, таких как фургоны и полноразмерные внедорожники.

Здесь я рассматриваю кабель первого решения, который соединяет провода динамика и штекер RCA.

Этот адаптер можно подключить к жгуту проводов заднего динамика вашего усилителя, чтобы принимать входной сигнал высокого уровня от RCA. Затем подключите его к входу кабеля RCA усилителя.

Некоторые релевантные должности:

Как сделать автомобильные динамики громче без усилителя 2023: полное руководство
Как выбрать усилитель для автомобильных динамиков 2023 года: полное руководство
Как выбрать автомобильные динамики 2023 года: полное руководство

Заключение

Спасибо за внимание! Лучший способ подключить автомобильные динамики к схеме усилителя — это использовать акустический провод.

рейтинг одноканальных, двухканальных, четырехканальных, недорогих автомобильных усилителей звука с отзывами, ценами, советами экспертов

Рейтинг топ-3 лучших недорогих автомобильных усилителей звука по версии КП

1. SWAT M-4.65

Характеристики

Плюсы и минусы

2.

Характеристики

Плюсы и минусы

3.

Характеристики

Плюсы и минусы

Рейтинг топ-3 лучших одноканальных автомобильных усилителей звука по версии КП

1. SWAT M-1.500

Характеристики

Плюсы и минусы

2.

Характеристики

Плюсы и минусы

3.

Характеристики

Плюсы и минусы

Рейтинг топ-3 лучших двухканальных автомобильных усилителей звука по версии КП

1. Pioneer GM-A3702

Характеристики

Плюсы и минусы

2.

Характеристики

Плюсы и минусы

3.

Характеристики

Плюсы и минусы

Рейтинг топ-3 лучших четырехканальных автомобильных усилителей звука по версии КП

1. JBL Stage A9004

Характеристики

Плюсы и минусы

2.

Характеристики

Плюсы и минусы

3.

Характеристики

Плюсы и минусы

Как выбрать автомобильный усилитель звука

Назначение усилителя

Качество звука

Мощность

Наличие входов-выходов

Дополнительные характеристики

Защита

Отзывы экспертов об автомобильных усилителях звука

Популярные вопросы и ответы

Чем отличаются усилители классов А, АВ и D?

Какого производителя усилителей выбрать?

Обязательно использовать акустику и усилитель одной марки?

Живой звук. РА для концертирующих музыкантов. Часть III

Как сделать гитарный усилитель с помощью автомобильной аудиосистемы — FuelRocks

Можно ли использовать гитарный усилитель в машине?

Могу ли я использовать автомобильный усилитель в качестве динамика?

Можно ли подключить гитарный усилитель к стереосистеме?

Можно ли подключить гитарный усилитель к автомобильной стереосистеме?

Могу ли я использовать гитарный усилитель в качестве сабвуфера?

Выберите правильный импеданс для вашего усилителя

Можете ли вы собрать гитарный усилитель?

Как собрать свой собственный гитарный усилитель

Гитарный усилитель

Как правильно выбрать усилитель для гитары

Акустический усилитель

Лучший усилитель для акустической гитары для любого музыканта

Как подключить автомобильные динамики к усилителю Схема 2023? Наверх Полный ответ

Преимущества использования усилителя для подключения динамиков

Великолепный звук

Что нужно знать перед началом работы

Заметки о проводах, инструментах и ​​некоторых других вещах

Как насчет кабелей RCA?

Соберите вместе список покупок для установки

Типы установки 1 или 2: заводское радио или без разъемов RCA

Тип установки 3: разъемы RCA

Как подать сигнал на усилитель

Подключение и разводка сигнальных проводов

Соединения уровня громкоговорителей

Цветовые коды заводской стереосистемы

Заметки о проводах, инструментах и некоторых других вещах
