Как подключить камеру заднего вида к магнитоле самостоятельно

Камерой заднего вида на автомобиле сегодня никого не удивишь. Если она не представлена в штатной установке, то автолюбитель всегда имеет возможность установить гаджет отдельно. Закрепить и провести провода от видеокамеры по салону несложно. Но после установки встаёт вопрос о том, на какой прибор будет передаваться изображение. Рассмотрим вариант с магнитолой, оборудованной монитором.

Подключение камеры заднего вида можно произвести беспроводным методом через Вай-фай или Блютуз. Но в этом случае возможна задержка подачи изображения на 1–2 секунды, и водитель, начиная манёвр, может не заметить, к примеру, пешехода, решившего обойти его автомобиль сзади.

Подключать видеокамеру заднего вида с помощью проводов можно как к штатной магнитоле, так и нештатной.

Нештатная магнитола

В этом случае чаще всего используется видеовход с разъёмом RCA. Магнитола также должна быть оснащена специальным сигнальным проводом с маркировкой «Reverse» или «Back».

Принцип действия таков:

• камера подпитывается к фонарю заднего хода;
• он загорается, когда водитель включает заднюю передачу, подавая на камеру напряжение в 12В;
• в это время магнитола переключается на режим заднего хода, немного приглушает звук, а на экране появляется изображение с видеокамеры сзади.

Если автомагнитола уже установлена в салоне, а видеокамеру только собираетесь покупать, заранее убедитесь, что в устройстве присутствует разъём под передачу видео на магнитолу. Производители могут оснащать гаджеты разъёмами разных типов, так что нужно не промахнуться, выбрав подходящую модель.

Обычно в коробке из-под автомагнитолы остаётся незадействованный кабель для видео. Так что покопайтесь и найдите, чтобы не покупать новый. Иногда, но довольно редко, RCA расположен на задней крышке автомагнитолы.

@asx-club.su

Штатная магнитола

Ожидать установки камеры заднего вида производителями обычно не приходится. Разве что покупаете транспортное средство премиального сегмента.

Возможны случаи, когда штатная камера выходит из строя, и её всё равно приходится заменять другой.

Тут нужно быть очень внимательным. Ведь чаще всего штатные камеры работают от питания в 6В, а нештатные — от 12В. У некоторых «японцев» этот показатель вообще 9В. Так что заменить один прибор другим не получится — придётся использовать адаптер.

Если камеру заднего вида будете покупать, предварительно разберитесь с соответствием разъёмов у магнитолы и будущего гаджета. Эту информацию можно узнать на сайтах производителей или же на форумах автолюбителей.

Если уже приобрели камеру, а RCA-входа не наблюдаете, придётся его подпаять или же заменить штатную автомагнитолу на нештатную.

Далеко не в каждом салоне удастся раскурочить штатную магнитолу и установить на её место нештатную. В этом случае можно задействовать другую фишечку — воспользоваться транскодером GVIF, RGB, LVDS.

Этот видеоинтерфейс способен помочь вывести изображение с установленной вами камеры на установленный производителем дисплей магнитолы. Он, кстати, поможет получить картинку и с TV-тюнера, и с навигационного блока. Проблема в том, что его цена может в несколько раз превышать стоимость самой камеры заднего вида, и далеко не каждый согласится так раскошелиться.

В современных моделях авто Nissan Qashqai и X-Trail как раз такая безвыходная ситуация. Стандартный разъём RCA отсутствует, а перепрошить магнитолу под силу далеко не каждому автопользователю.

Получается, что подключив камеру к магнитоле, не добьётесь нормальной работы устройств, пока не установите соответствующую прошивку. При этом риск испортить магнитолу, превратив в ненужное дополнение к салону, очень велик.

Так что рекомендуется лезть в подобные дебри только хакерам экстра-класса. А всем остальным лучше довериться профессионалам, которые произведут подключение камеры заднего вида к магнитоле с неизменно положительным результатом.

Оценить статью

1. 5
2. 4
3. 3
4. 2
5. 1

0

Понравилась статья? Поделиться с друзьями:

Похожие статьи

Авто Узи — Установка камеры заднего вида своими руками — Центр диагностики автомобилей

  В наше время, большинство компаний, продающих автомобильную электронику, оказывают услуги по установке сигнализаций, различных камер.
Стоимость таких работ относительно высокая, и это заставляет многих автовладельцев задуматься над установкой камер заднего вида на автомобиль своими силами.
Большинство автолюбителей делают именно так для экономии своих денег.

Предварительные работы
  До начала работ с электрической системой автомобиля, нужно оценить свои знания в этой области.
Без уверенности в успехе, лучше предоставить этот вид работ автоэлектрику высокой квалификации, или сервис — центру.

  Выполняя установку камеры самостоятельно, нужно, в первую очередь, отключить плюсовую (+) клемму аккумулятора, чтобы не «коротнуло» и не загорелась электропроводка.
Обычно камеры заднего вида одинаково подключаются.

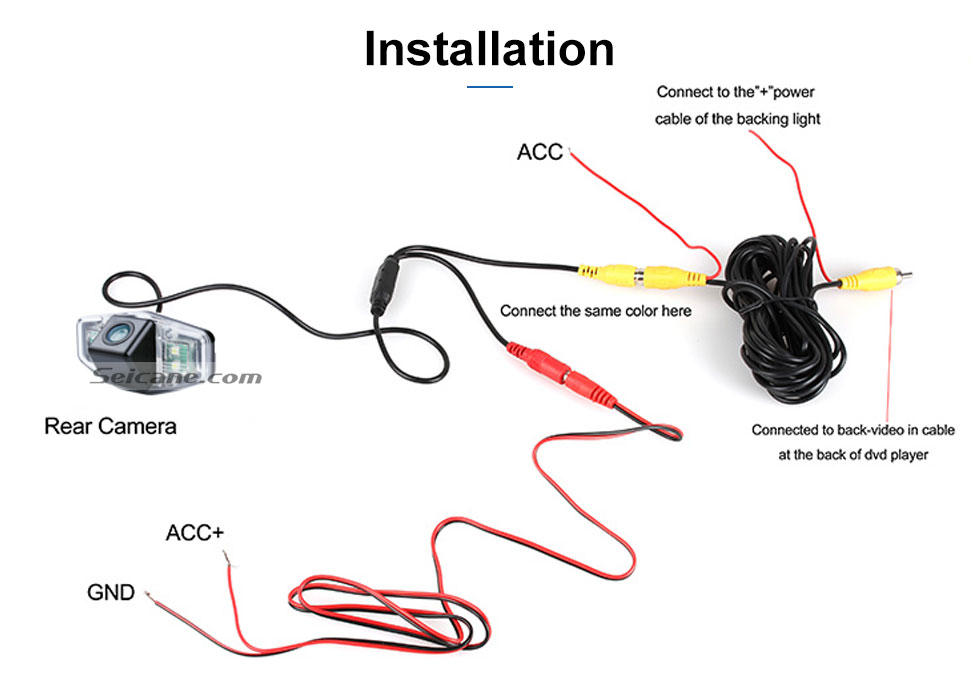

  Провод питания камеры выводится и присоединяется к питанию бортовой электропроводки. Видеокабель видеовыхода камеры прокладывается в сторону магнитолы или медиасистемы машины.
К камере подводится питание, которое используют фары заднего хода.
Это позволяет камере включаться одновременно с движением задним ходом.
Камеры заднего вида не приспособлены, для работы в постоянном режиме. Они включаются только на небольшое время, достаточное, чтобы припарковать авто.

Подключение питания
  Необходимо подключать камеру к питанию фонаря заднего хода используя предохранитель 0,5А. Приобретается он в любом отделе радиодеталей.
  Соединяют провода питания камеры и фонаря, красного цвета.
Чёрный провод — прикрепляют на корпус авто при помощи любого болта.
Установка предохранителя на этот контакт не производится.
Подключение питания камеры завершено.
Дальше следует подключить видеокабель.

Предохранители
  Следует помнить, что новое оборудование автомобиля, обязательно нужно подключать к электросети через предохранители. Это позволит исключить короткие замыкания и загорания проводки.
Предохранители должны тщательно подбираться, в зависимости от прибора.
Прокладка видеокабеля
Для передачи видеосигнала камеры заднего вида имеют стандартный разъем типа «тюльпан», который маркируется жёлтым цветом.

  Как правило, в комплект камеры входит 5 метровый видеокабель, для прокладки в салоне авто.
Его длины обычно хватает, чтобы установить камеру даже в джипе больших размеров.

Видеовыход
  Когда подключенный к камере кабель, в салоне, уже проложен, можно подключить его к монитору бортового компьютера, или монитору, который поставляется вместе с камерой.
Важно помнить, что подключение видеокабеля к любому входу, кроме желтого, приведет к тому, что система будет неработоспособна.
При подключении камеры к обычному монитору таких сложностей не возникает, нужно просто подключить разъемы одинаковой цветовой маркировки.
Питание к монитору подсоединяется так же, как и к питанию видеокамеры.
Провод питания красного цвета, соединяется через предохранитель в 0,5А с бортовой проводкой, черный провод соединяется с кузовом авто, через болтовое соединение.

Проверка
  Когда все разъёмы подключены, необходимо проверить правильность всех типов подключений, чтобы исключить короткое замыкание проводки.
Места соединения видеокабелей рекомендуют заклеить внахлест изолентой на основе винила.
Эта мера предупредит разъединение контактов штекеров вследствие тряски.
И напоследок, устанавливаем «плюсовую» клемму на аккумулятор автомобиля, проводим проверку работы системы.

По любым вопросам Вы можете обратиться к нам по телефонам +7 (347) 266-10-35 и +7 (347) 272-23-10, а также через форму обратной связи.

​Как настроить и использовать камеру заднего вида для вождения

Примечание перед публикацией: непрерывный поток видео, показывающий заднюю часть вашего автомобиля, может серьезно отвлекать от вождения, и важно убедиться, что любой Настройка резервной камеры используется только безопасным образом. Имейте в виду, что то, что находится впереди вашего автомобиля, вероятно, важнее, чем то, что находится сзади. Вы также должны обязательно соблюдать любые местные и федеральные законы, которые могут быть у вас в отношении движущихся экранов спереди.

Убедитесь, что вы соблюдаете местное законодательство в отношении экранов, видимых водителю.

Использование камеры заднего вида для резервного копирования вашего автомобиля полезно, но многие люди задаются вопросом, есть ли способ держать камеру включенной все время, независимо от того, едете ли вы задним ходом или нет. Короткий ответ: да, это вполне возможно, хотя для этого, вероятно, потребуется некоторая самостоятельная работа, так как вам, вероятно, потребуется подключить камеру к цепи ходовых огней.

Теперь вы можете избежать некоторых безумных вещей, которые мы видели в Интернете, если у вас будет правильная система.

---



Итак, как вы это сделаете? Не волнуйтесь, мы вас прикроем.

1. Инструменты для сборки
2. Получение правильной камеры
3. Понимание вашего автомобиля
4. Снимите внутреннюю панель багажника
5. Снимите номерной знак
6. Проходные и соединительные провода
7. Установка монитора
8. Проверка

Теперь есть несколько надежных способов взлома вашей внутренней навигационной системы:

Иногда это может сработать. А также некоторые методы, которые могут принести вам премию Дарвина.

Но мы предлагаем вам приобрести правильные инструменты.

Для этого вам понадобятся две вещи. В большинстве случаев вам нужна система, независимая от какой-либо OEM-конфигурации. Несмотря на то, что есть способы взломать заводские навигационные системы, мы не рекомендуем это делать и предлагаем вместо этого положиться на правильную систему .

Во-первых, вам понадобится камера заднего вида, питание которой не зависит от фонарей заднего хода. Чрезвычайно распространенной конфигурацией проводки является использование фонаря заднего хода. Вы не можете использовать камеру заднего вида во время движения, если она работает только тогда, когда вы едете задним ходом.

Во-вторых, вам понадобится система, которая также питается независимо от фонарей заднего хода. Опять же, иногда встречается в пространстве DIY даже в передней части салона, и этот монитор, скорее всего, должен быть послепродажным.

Теперь мы рассмотрим основные моменты, но для лучшего понимания того, как настроить камеру заднего вида, прочитайте наше руководство по установке камеры заднего вида.



Шаг 1. Сборка инструментов

Для начала вам потребуются правильные инструменты для работы. Если вы планируете установить постоянно работающую резервную камеру в своем автомобиле, скорее всего, у вас есть какие-то инструменты. Но вот несколько вещей, которые вам, вероятно, понадобятся:

• Ручная дрель со сверлами для сверления металла (предпочтительнее быстрорежущие сверла с покрытием из оксида титана)
• Набор звездочек
• Набор гаечных ключей или разводной ключ
• Защитные очки
• Фонарики
• Стандартный инструмент для зачистки/обжима проводов
• Набор головок Torx
• Универсальный нож
• Набор головок или гаечных ключей
• Несколько люверсов для установки камеры



Шаг 2.

Подбор камеры

Стоимость установки резервной камеры часто полностью зависит от вас! Стоимость самих устройств может варьироваться от:

• <100 долл. США за базовую резервную камеру. Всегда есть более дешевые варианты, но они, как правило, имеют более слабые кабели и меньшую устойчивость к атмосферным воздействиям, чем наши продукты.
• 100–200 долларов США за универсальную резервную камеру в стиле номерного знака или резервную камеру для смартфона с поддержкой Wi-Fi. Это стандартные резервные камеры рабочей лошадки, которые выполнят свою работу.
• В зависимости от того, что вам нужно, у нас также есть большой выбор высококачественных универсальных камер заднего вида



Шаг 3. Знакомство с автомобилем

Во многих случаях, если в вашем автомобиле уже установлена ​​камера заднего вида, маловероятно, что вашу камеру можно будет переназначить для обеспечения непрерывного видеопотока. Мы не собираемся полностью исключать эту возможность, но OEM-системы часто трудно модифицировать, чтобы превзойти их существующие функциональные возможности, поэтому мы оставляем этот компонент на ваше усмотрение.

Проводка вашего автомобиля для непрерывной трансляции видео на монитор на самом деле не сильно отличается от установки камеры заднего вида, но есть несколько отличий и вещей, на которые следует обратить внимание. Рекомендуется ознакомиться со схемой электропроводки для вашего конкретного автомобиля. Часто резервные камеры поставляются с одной, которая помогает вам, но только если вы приобрели ее для своей конкретной марки и модели. У нас они есть, так что это может стать отличным шагом, который облегчит вашу жизнь.

Еще одна вещь, которую следует иметь в виду, прежде чем начать, заключается в том, что непрерывно работающая видеокамера будет потреблять больше энергии, чем традиционная резервная камера, и, поскольку вы будете подключать ее к своим ходовым огням, это может разрядить аккумулятор вашего автомобиля больше, чем ожидалось. . Разговор с механиком перед тем, как начать работу, может быть полезным шагом, чтобы убедиться, что электрическая система вашего автомобиля соответствует поставленной задаче.

Ниже приведена наиболее вероятная конфигурация, которую вам нужно будет использовать:



Время делать своими руками!

Для целей этого примера мы предполагаем, что вы приобрели комплект зеркал заднего вида или зеркало, которое вы можете установить поверх приборной панели или на лобовое стекло. У обоих есть свои преимущества и недостатки, поэтому мы не будем отстаивать ни то, ни другое. Тем не менее, мы рекомендуем, если вы купили комплект, использовать монитор, который идет в комплекте, так как это значительно упростит задачу.

Далее вы должны спросить: достаточно ли длины прилагаемых кабелей для моей машины? Лучше иметь слишком много, чем слишком мало, потому что вы всегда можете обрезать его или закрепить дополнительный провод. Со слишком маленьким проводом вам может не повезти прямо посреди проекта.

Сделайте грубый замер от места, где вы собираетесь разместить камеру, до багажника/номерного знака. Это будет примерно соответствовать тому, что вам нужно, и убедитесь, что у вас есть несколько дополнительных футов на всякий случай. Все это говорит о том, что выбранный вами комплект действительно подходит для вашего автомобиля, грузовика или внедорожника. Несмотря на то, что мы включаем в наши комплекты множество высококачественных проводов, вы, как правило, можете определить низкокачественный комплект резервной камеры по тому, сколько усилий было уделено качеству соединительных проводов.

Прежде чем приступить к работе, вам следует прочитать и перечитать инструкции. Установка камеры должна быть безболезненной, если вы знаете, что делаете, и ознакомились с процессом.

Ваша камера, скорее всего, будет установлена ​​прямо над номерным знаком или над ним. Мы начнем оттуда. Вот что нужно сделать:



Шаг 4. Снимите внутреннюю панель багажника

Скорее всего, это твердый пластик или резина, и вы сможете использовать инструмент, например плоскую отвертку, чтобы поддеть ее. Это ничего не сломает и позволит вам хорошо рассмотреть все необходимые кабели. Большинство вещей можно исправить — если вы ломаете пластик, вы становитесь слишком агрессивным в процессе установки.



Шаг 5. Снимите номерной знак

Убедившись, что вы не собираетесь перерезать существующие кабели, просверлите отверстие с внешней стороны багажника, которое будет достаточно большим, чтобы пропустить необходимые кабели. Вы добавите свой номерной знак позже, но рекомендуется убедиться, что если вы собираетесь устанавливать камеру поверх номерного знака, вы не будете блокировать свой номерной знак.

Вставьте одну из ранее купленных резиновых прокладок. Теперь вы готовы приступить к работе и подключению проводов.



Шаг 6. Прокладка и подключение проводов

Здесь мы начинаем выяснять, как питать нашу только что установленную камеру. Пойдем!

Протяните камеру и кабель питания через отверстие в салоне автомобиля.

Найдите проводку ходовых огней для вашего автомобиля. Это сложный шаг, и вы должны быть уверены, что делаете свою работу хорошо. Вот как подключить камеру заднего вида к постоянному источнику питания, который питает ходовые огни вашего автомобиля. Обязательно дважды проверьте руководство пользователя, чтобы убедиться, что вы нашли правильный. Как мы уже говорили ранее, перед установкой также рекомендуется дважды проверить, может ли электрическая система вашего автомобиля справиться с новым энергопотреблением.

Зачистите положительный и отрицательный провода на кабеле ходовых огней (перед этим убедитесь, что автомобиль выключен). С помощью небольшой отвертки отделите несколько жил зачищенного провода и подключите к ним кабель питания камеры заднего вида. Обычно вы можете сделать это, соединив провода вместе. Убедитесь, что плюс соединен с плюсом, а минус с минусом. Как только вы это сделаете, покройте все изолентой.

Подсоедините кабель RCA к кабелю камеры и проложите его весь от багажника до блока предохранителей в передней части автомобиля. Обычно он находится в нижней левой части рулевого колеса. Вы можете спрятать кабель под потолочными панелями вашего автомобиля, если хотите отклеить их, или, если вас не волнует эстетика, просто прикрепите его к потолку вашего автомобиля.



Шаг 7. Установка монитора

Следующим шагом является установка монитора. Это может быть тот, который крепится к зеркалу заднего вида, или тот, который крепится к приборной панели. В любом случае лучше всего следовать инструкциям по установке, прилагаемым к устройству. Если ничего не помогает, это руководство по установке резервной камеры может быть очень полезным.

Подсоедините кабель RCA к выходу RCA на мониторе. Вам также может понадобиться подключить триггерный провод к монитору или даже подключить его к тому же источнику, что и резервная камера. (Опять же модели будут различаться.)

Если монитор требует этого, вам, вероятно, потребуется установить предохранитель, который позволит вам подключить оголенный провод вашего монитора к блоку предохранителей. См. Руководство по ссылке выше для получения хороших инструкций о том, как это сделать.



Шаг. 8 Тестирование

Если все прошло хорошо, вы сможете включить монитор для камеры заднего вида и просмотреть поток видео с подробным описанием задней части вашего автомобиля.

Поздравляем, вы, по сути, создали резервную камеру, которую можно использовать во время вождения. Как использовать камеру заднего вида во время вождения? Что ж, мы предлагаем использовать его только в том случае, если вы входите в среду, где этот вид сзади будет необходим, и выключать камеру, когда она не используется, чтобы снизить общий износ батареи в течение более длительного периода. времени. Вообще говоря, такие системы лучше всего подходят для частной собственности и ферм, где ценность безопасности непрерывного кормления перевешивает опасность потенциального отвлечения внимания.

Если у вас возникнут какие-либо проблемы, вы можете обратиться к некоторым из наших основных руководств по поддержке, таких как:



• Устранение неполадок с резервной камерой, которая не работает

• Устранение неполадок с размытой камерой заднего вида

• Устранение неполадок с запотевшей камерой заднего вида





Если у вас возникли проблемы, еще раз проверьте руководство и помните, что большинство проблем в таких условиях возникает из-за плохих сращиваний проводов, а не из-за плохого соединения неиспользуемых силовых кабелей.

Теперь, если вы хотите начать это путешествие, просмотрите наш ассортимент камер, чтобы выбрать то, что лучше всего подойдет для вашего автомобиля, и свяжитесь с нами, если у вас возникнут вопросы.

Поделиться:

Похожие сообщения

Как добавить камеру заднего вида в автомобиль уровень безопасности, который они обеспечивают. Конечно, наличие камеры заднего вида в машине не означает, что вы можете полностью отказаться от оглядывания через плечо, чтобы убедиться, что берег свободен, но она может спасти других людей и вашу машину от катастрофы в случае, если что-то находится прямо позади. это при резервном копировании. Но что, если в вашем автомобиле нет камеры заднего вида, а вы хотите ее добавить?

Запасные камеры заднего вида в изобилии и доступны по цене

Если в вашем автомобиле, грузовике или внедорожнике в настоящее время есть экран информационно-развлекательной системы на приборной панели, вам повезло, так как большинство комплектов для модернизации камер заднего вида на рынке могут подключаться к существующему экрану и обеспечить чистую установку. Однако, если в вашем автомобиле нет сенсорного экрана с завода, вы можете выбрать дополнительный комплект камеры заднего вида, который поставляется с экраном или модификацией зеркала.

Если в вашем автомобиле есть экран, вы можете заплатить около 50 долларов или меньше за камеру и необходимую проводку, хотя работа по установке может стоить около 100 долларов, если вы не разбираетесь в электрических компонентах. И если в вашем автомобиле нет заводского экрана, вы можете рассчитывать на то, что заплатите от 100 до 300 долларов за полную систему, включающую в себя экран определенного типа, а также за дополнительную работу по установке всего этого.

Дисплей камеры заднего вида на Ford Flex. | DENVER POST / ANDY CROSS (Фото Энди Кросса / The Denver Post через Getty Images)

СВЯЗАННЫЕ: Эти функции автомобиля заменяются камерами

Резервные камеры с отдельными экранами

резервная камера, то вы столкнетесь с несколькими различными вариантами для вашего автомобиля, особенно если вы посмотрите на Amazon. Одним из наиболее популярных вариантов является система резервных камер с включенным монитором.

Эта система требует, чтобы вы установили камеру над задним номерным знаком либо с помощью существующих винтов, либо просверлив отверстие, а затем проложив провода питания через автомобиль и подключив их к отдельному экрану, который вы можете установить в любом месте. (обычно на приборной панели). Это довольно простая установка, но она неуклюжа по своему дизайну, поскольку требует, чтобы у вас всегда был отдельный экран, на который вы могли бы смотреть и всегда иметь на своей приборной панели.

Видеосистема Auto Vox CS2 | Amazon.com

СВЯЗАННЫЕ: История обязательных резервных камер

Резервные камеры с зеркальными экранами

Другая система резервных камер вторичного рынка, которую вы, вероятно, найдете, — это система с зеркальным экраном или экраном, который отображается внутри зеркала. Прелесть этой системы в том, что зеркало послепродажного обслуживания, которое обеспечивает этот тип системы, просто крепится ремнями к существующему зеркалу заднего вида. Эта опция не только дает возможность отображать пространство позади вашего автомобиля, но также дает вам более широкий задний обзор, чем ваше стандартное зеркало. Установка обычно такая же, как и для другой системы, поскольку камеру необходимо установить в месте заднего номерного знака, а затем подключить к передней части автомобиля.

VanTop H610 Зеркало Видеорегистратор Система заднего вида | Amazon.com

СВЯЗАННЫЕ: Резервная камера не повышает безопасность автоматически

Головные устройства вторичного рынка

Наконец, еще один способ установить систему резервной камеры в вашем автомобиле, если в нем нет экрана, — это установить вторичный рынок головное устройство с сенсорным экраном, такое как Pioneer AVH-W4400 NEX, которое представляет собой встроенный в приборную панель медиа-ресивер, который также совместим с Apple Carplay и Android Auto. Этот метод обеспечивает гораздо более чистую установку, чем вышеупомянутые варианты, и обеспечивает гораздо более четкое разрешение камеры, однако вы можете ожидать, что заплатите от 500 до 700 долларов за хорошее головное устройство.
