Магнитола не видит камеру заднего вида, перестала работать, не показывает

Почему магнитола не видит камеру заднего вида и что теперь делать? В первую очередь, убедитесь в целостности проводки и правильности соединения. Если с этой стороны всё в порядке, последовательно проходим по следующим пунктам: конфликт с другими устройствами, загрязнение «глазка», перегоревшая лампа заднего хода, неправильные настройки системы или попадание влаги. В самом крайнем случае, в ситуации, когда автомагнитола не видит оборудование, виноваты скорее всего механические повреждения или полный выход из строя устройства. Но обо всем этом подробнее разберем дальше.

В ситуации, когда перестала работать камера заднего вида на магнитоле, что делать, знают далеко не все. Поэтому сейчас рассмотрим наиболее частые причины,ка которые встречаются на практике, когда устройства не видят друг друга:

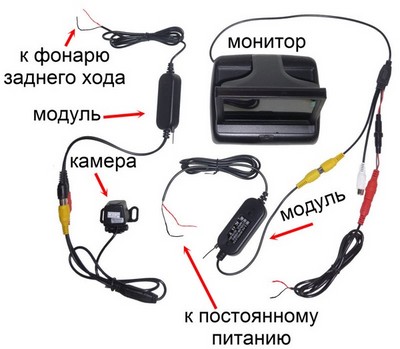

1. Если андроид магнитола не видит камеру заднего вида сразу после установки, то в данном случае в первую очередь необходимо проверить соединение кабеля, который подключается к головному устройству.

Необходимо проверить, до конца ли защёлкнут разъём, пошевелить его в разные стороны. Также есть вероятность в плохих контактах соединений, которые подходят к оборудованию в багажнике («тюльпаны»).

2. Ещё одной причиной, почему магнитола не включает камеру заднего вида может быть работа смежных устройств. К таковым относятся планшет, радар-детектор, телевизор и другие гаджеты. На практике встречается довольно редко. Однако для того, чтобы её исключить, необходимо отсоединить эти приборы на время проведения диагностики. И так проверить видит или нет.

3. Китайская магнитола не видит камеру заднего вида по причине загрязнённости. В том случае, если на экране мультимедийной системы вместо чёткой картинки мутное изображение или полное его отсутствие, в 99% случаях причиной является загрязнение объектива. Для устранения необходимо протереть «глазок» салфеткой или чистой тканью. И после этого посмотреть видит или нет.

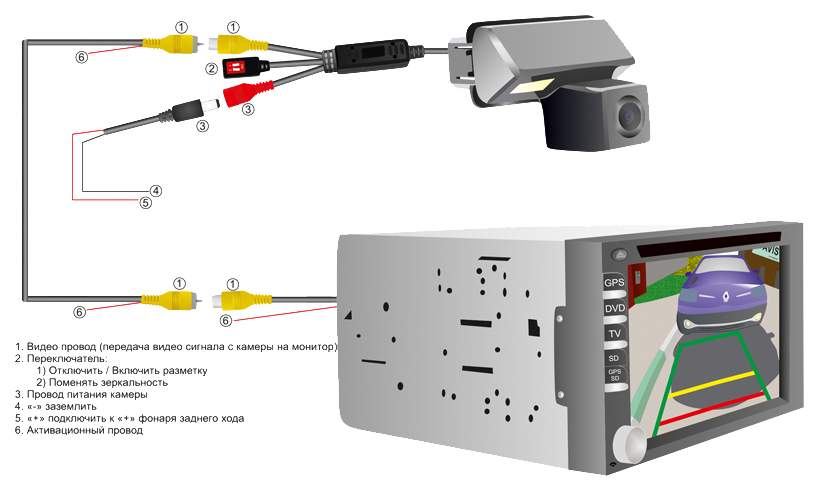

4. Схема подключения подразумевает собой использование механизма заднего хода, а также фонарей. В том случае, если не работает камера заднего вида андроид магнитола, необходимо визуально проверить, включается ли индикация у фонарей. Если её нет, то возможными причинами скорее всего являются перегоревшие лампы (или она одна в зависимости от марки автомобиля) на задний ход, либо виноват датчик включения задней передачи, который располагается на коробке переключения передач.

5. Магнитола не показывает камеру заднего вида из-за некорректных настройках в меню. В зависимости от производителя устройство передаёт на экран мультимедийной системы в определенном формате. Если после установки и подключения изображения нет или устройства не видят друг друга, то необходимо проверить тип сигнала:

На дисплее кликаем на значок «шестерёнка» — меню настроек автомагнитолы.

Далее находим пункт «Настройки разработчика» — чтобы зайти система запросит пароль, который указан в паспорте, либо эту информацию можно уточнить у продавца.

В открывшемся списке находим «Protocol Parameter settings», заходим в него.

В этом пункте нажимаем на «Reverse video resolution settings».

Меню предлагает на выбор типы форматов передачи (NTSC/PAL, AHD/25, TVI25 и т.д.). Выбираем один из них.

Затем в выпавшем меню находим «Reboot» для перезагрузки.

Проверяем, появилась ли картинка. Если нет, то повторяем порядок действий, каждый раз меняя формат передачи сигнала.

6. Причиной, почему не работает камера заднего вида на магнитоле может стать попадание влаги и конденсата вовнутрь гаджета. Дефект довольно часто встречающий, особенно на оригинальных аксессуарах южнокорейских автомобилей. В этом случае необходимо демонтировать гаджет из крышки багажника, отсоединив от проводов. Далее производим следующие действия:

Разбираем гаджет на составляющие — как правило, для этого потребуется отвинтить винты крепления, рассоединить пластиковые корпуса, воспользовавшись плоской очень тонкой отвёрткой (можно попробовать скальпелем).
Необходимо будет убрать старый герметик.
Плату и объектив нужно обработать зубной щёткой, пропитанной обезжиривателем, убрав следы присутствия влаги. Требуется хорошо просушить детали.
Собираем в обратной последовательности. Соприкасаемые между собой поверхности корпуса и устройства перед сборкой обрабатываем специальным чёрным силиконовым герметиком.
После окончательной сборки плоскость разъёма также рекомендуется обработать герметиком для повышения герметичности.

7. Не работает dvr камера с android магнитолы-некоторым автолюбителям принципиально, чтобы оборудование не только показывало обстановку в режиме реального времени, но и при этом вела запись происходящего. Таким образом гаджет выполняет функцию видеорегистратора. Для подключения используется usb выход андроид автомагнитолы. В том случае , если dvr устройство не работает с прилагаемыми переходниками, то рекомендуется приобрести отдельно переходник Video DVR Easy CAP.

8. Если при движении задним ходом экран магнитолы остаётся чёрного цвета, то возможно, что причина неисправности в самом головном устройстве. В этом случае дисплей будет оставаться тёмным постоянно и не реагировать на команды водителя. Рекомендуется в данной ситуации обратиться в сертифицированный сервис, в котором проведут качественную диагностику мультимедийного устройства.

9. Хотелось бы отметить, что если магнитола не переключается на камеру, причиной может служить механическое повреждение. Следует внимательно осмотреть глазок гаджета на предмет сколов, трещин. Если они имеются, то скорее всего потребуется замена, так как отдельные комплектующие как правило достать очень сложно и стоимость находится на уровне новой камеры.

Сегодня мы рассказали что делать, если магнитола не видит камеру заднего вида, разобрали возможные причины и что можно сделать самостоятельно. Надеемся, что материал был вам полезен. Ждём отзывов в комментариях.

Камера заднего вида — Страница 4 — Электрика

#61 otecpavel

Отправлено 27 Июнь 2020 — 21:14

Заднюю левую стойку нужно разобрать, там сверху разъëмы.

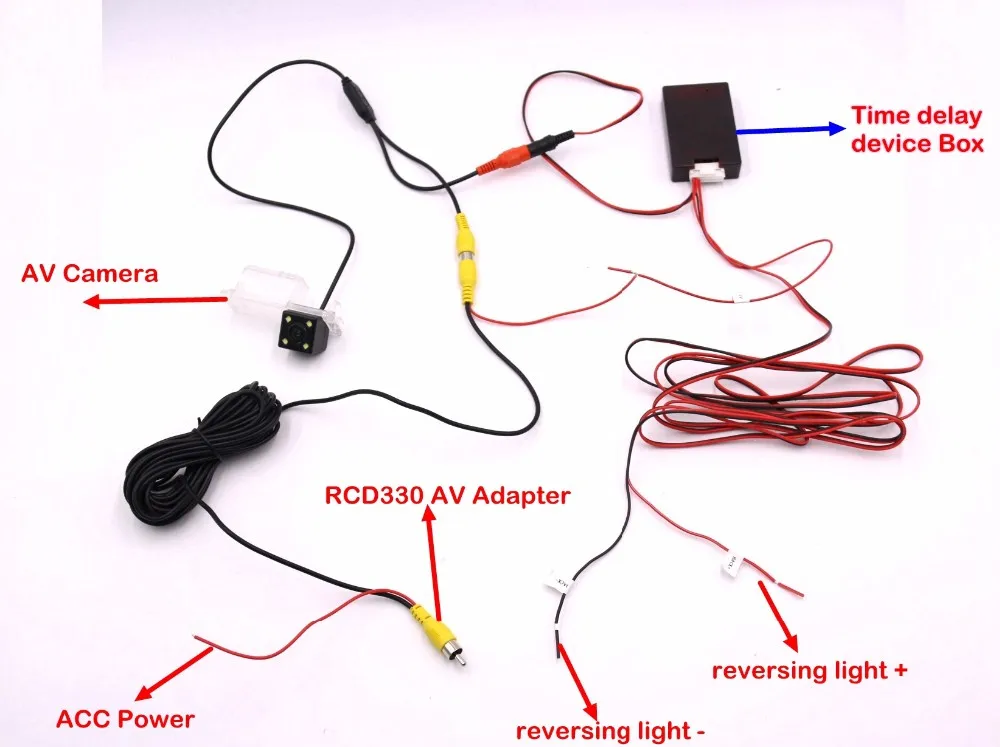

В одном из них есть сигнальный плюс, который появляется при включении заднего хода. Провод на фото ниже помечен стрелкой.
Реле подключить можно так:

Масса на один контакт обмотки реле.
Сигнальный + заднего хода (см.фото) на второй контакт обмотки реле.

+ от розетки прикуривателя на общий контакт выключателя в реле
+ питания камеры подключаем на контакт выключателя реле, который замыкается при включении реле.
Массу камере даëм либо от розетки, либо от тела машины)
Тут про зеркало и камеру на Фримонт:
https://www.drive2.r…35631716582583/

Прикрепленные файлы

7qAAAgHUfeA-960 (1).jpg 197,85К 3 Количество загрузок:
7SAAAgHUfeA-960 (1).jpg 311,77К
1 Количество загрузок:

Сообщение отредактировал otecpavel: 27 Июнь 2020 — 21:16

FF 2.4 FWD 2013 RED >> DJ R/T 3.6 AWD 2012 Black (5 seats, EUR)

Наверх

#62 acvrb

Отправлено 28 Июнь 2020 — 10:14

Павел, это как раз силовой для питания камеры к тому же без «пилы». Зачем реле?

bravo это нравится

2012 Dodge Journey SXT 3.6L AWD (7 seat, USA) -> 2012 Dodge Journey R/T 3.6L AWD (5 seat, EUR)->2019 Dodge Durango R/T 5.7L 4×4 (6 seats)
2008 Dodge CaliberSXT 2.0 CVT -> 2010 Ssang Yong RODIUS 2.7Xdi 4WD -> 2020 Mitsubishi Outlander 2.4L AWD

Наверх

#63 otecpavel

Отправлено 28 Июнь 2020 — 11:09

Ну тогда это ещё даже лучше)

FF 2.4 FWD 2013 RED >> DJ R/T 3.6 AWD 2012 Black (5 seats, EUR)

Наверх

#64 URRI 39

Отправлено 28 Июнь 2020 — 12:25

Я его также на парктроник запитал когда то, всё пашет нормально.

Наверх

#65 MoparPlus

Отправлено 28 Июнь 2020 — 12:37

Все необходимые провода прячутся в одном разъёме левой задней стойки. Минимум движений.

Наверх

#66 bravo

Отправлено 29 Июнь 2020 — 15:10

Павел, это как раз силовой для питания камеры к тому же без «пилы». Зачем реле?

Это ж просто праздник какой то!) Сегодня буду ставить) Заодно новое ГУ отщёлкаю и отчёт допишу)

otecpavel это нравится

Наверх

#67 StarMax

Отправлено 31 Июль 2020 — 01:06

Поделитесь опытом использования, спустя месяц. Пока машина плывет, думаю заказать Голову и камеру. Выбираю. Буду благодарен за бесценный опыт.

Сообщение отредактировал MoparPlus: 31 Июль 2020 — 01:21
Избыточное цитирование

Наверх

#68 ashxz

Отправлено 24 Август 2020 — 00:14

Здравствуйте.

У меня проблема с камерой заднего вида. Показывает черный экран вместо картинки. Провода, которые идут в дверь багажника смотрел, вроде целые, ничего не порвано. Подскажите, пожалуйста, есть ли способ проверить работоспособность камеры и проводки, например прозвонить контакты?

Наверх

#69 Wenator

Отправлено 24 Август 2020 — 10:16

скорей всего подкинуть рабочую камеру

MoparPlus это нравится

Наверх

#70 Karfagen

Отправлено 13 Сентябрь 2020 — 21:31

Anton777, нашëл эту магнитолу (DAFYT-8771) и у Вас в стране продают (с доставкой 2-3 дня), пишут, что этот производитель делает продукцию для RedPower:
https://автомузыка. c…-dodge-journey/
Колоколчиков полно, и на переднюю и на заднюю камеру, можно задать условия включения передней камеры.

Подскажте, купив вот эту штуку, вместо стандартного 4,3. Я смогу без проблем поставить камеру заднего вида и подключить ее к этой системе? Или нужно что бы додж поддерживал такую систему?

Наверх

#71 rasik80

Отправлено 14 Сентябрь 2020 — 13:46

Без проблем. Додж вообще не увидит, что есть какая то система — он определяет только свою родную. Будет стоять эта — будет считать, что там пусто. Но при этом все работает. Питание на камеру тоже лучше тянуть от головы, там есть специальный провод для этого — если традиционно запитывать от фонарей заднего хода, то намучаетесь с подбором и установкой фильтров питания и все равно не получите четкой картинки.

Наверх

#72 bravo

Отправлено 14 Сентябрь 2020 — 15:19

на этой странице фишку вон показали, откуда взять питание. я взял оттуда — всё в порядке с картинкой

Наверх

#73 Karfagen

Отправлено 14 Сентябрь 2020 — 20:09

Без проблем. Додж вообще не увидит, что есть какая то система — он определяет только свою родную. Будет стоять эта — будет считать, что там пусто. Но при этом все работает. Питание на камеру тоже лучше тянуть от головы, там есть специальный провод для этого — если традиционно запитывать от фонарей заднего хода, то намучаетесь с подбором и установкой фильтров питания и все равно не получите четкой картинки.

А если взять от прикуривателя который в багажнике, как думаете могут возникнуть проблемы?

Наверх

#74 acvrb

Отправлено 14 Сентябрь 2020 — 23:21

Какой в этом смысл если есть штатный силовой плюс на камеру на котором появляется питание ровно тогда когда это требуется?

Наверх

#75 bravo

Отправлено 16 Сентябрь 2020 — 10:10

тем более что через гофру на дверь багажника практически без смазки проходит RCA с конвектором питания. .. спицу от старого дворника взять только надо и изоленту. я пачкать там ничего не хотел, поэтому сбрызнул спреем с тефлоном.

Наверх

#76 alex_kashtan

Отправлено 26 Январь 2021 — 11:24

Господа, добрый день! прочитал всю тему вдоль и поперёк, в голове теперь каша . Может кто-нибудь ответить на вопрос — возможно ли подключить китайскую камеру вот к этой голове? и если да, как это сделать?

Прикрепленные файлы

22.jpg 120,48К 1 Количество загрузок:

Наверх

#77 MoparPlus

Отправлено 26 Январь 2021 — 12:11

Можно.

alex_kashtan это нравится

Наверх

#78 Wenator

Отправлено 26 Январь 2021 — 12:32

можно.

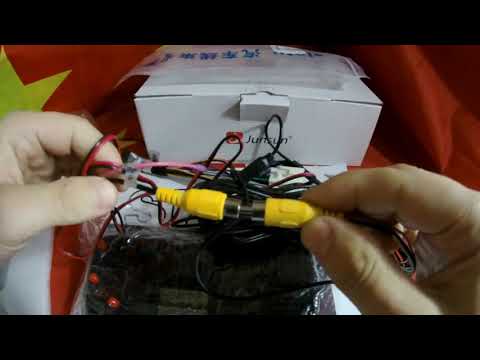

пошагово https://youtu.be/oCDo4lGmq6A

сразу с камерой ставить и омыватель, т.к без этого зимой от камеры толку мало

alex_kashtan это нравится

Наверх

#79 alex_kashtan

Отправлено 26 Январь 2021 — 13:47

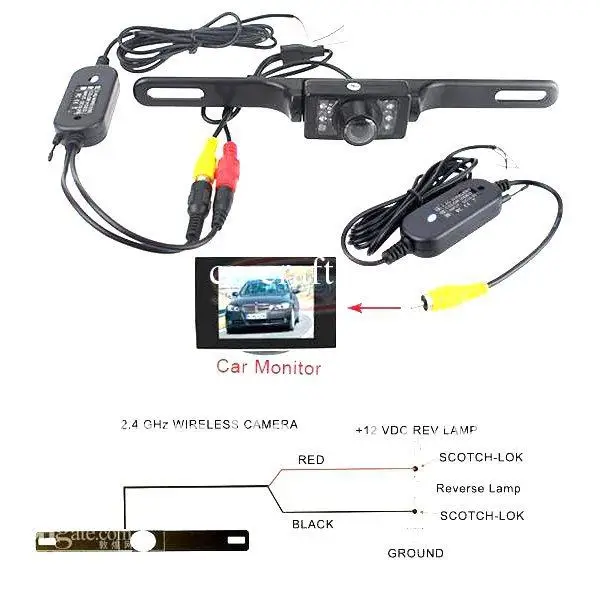

а что это за ресивер такой, через который камера подключается? нет ли ссылки на магазин, где купить?

Сообщение отредактировал MoparPlus: 26 Январь 2021 — 18:27
Оверквотинг.

Наверх

#80 Dadu

Отправлено 27 Январь 2021 — 01:26

Если магнитола большая, ресивер Вам не нужен. Правильные руки, 1.5 часа работы, и камера на машине.

Диагностика и ремонт Chrysler, Jeep, Dodge.
Активация автозапуска, ДХО и прочей шняги.
89166139413

Наверх

исправление заметок Рекса по установке китайского головного устройства на штатную камеру заднего вида для потомков

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Всем привет. Только что подключив штатную камеру заднего вида к головному устройству Carnaviplayer, я хотел бы внести несколько поправок в исходный пост Рекса на эту тему. Все заслуги Рекса за его первоначальный проект установки, но я думаю, что он сделал несколько ошибок в документации и установке, так что, надеюсь, мои заметки помогут кому-то в будущем.

Вот:

1. Модуль OEM-камеры имеет два жгута — это маленький коричневый справа с 4 проводами, к которым вы подключаетесь. Для установки нет необходимости снимать модуль камеры. Просто отсоедините 4-контактный разъем и немного вытяните его, и у вас будет достаточно рабочего пространства.

2. Провода, к которым нужно подключиться, — БЕЛО-СЕРЫЙ для положительного RCA и ЧЕРНЫЙ для отрицательного RCA — в заметках Рекса говорится о сплошном белом проводе (его нет — он, должно быть, имел в виду бело-серый) и сплошном коричневом проводе. (есть два коричневых цвета, ни один из них не сплошной, и ни один из них не подходит для использования; он, должно быть, неправильно запомнил . .. у нас обоих есть машины LP).

3. Если вы решите использовать высококачественный кабель RCA для этой установки, внешний пучок медных проводов будет отрицательным, а внутренний жилой — положительным. Но не забывайте, что алюминиевый экран толщиной с бумагу является токопроводящим и контактирует с минусом, поэтому вы должны немного отклеить его на конце, чтобы предотвратить контакт с центральным проводом при обжиме.

4. Использование реле 6В на 12В, которое вызвало много путаницы и потребовало много пояснений в статье Рекса, вовсе НЕ обязательно для включения кнопки камеры заднего вида на центральной консоли — заводская проводка имеет контакт 2 (белый/белый). желтый провод) на жгуте C (зеленый жгут с 12 контактами) с маркировкой RSFL, и он выдает 12 В, когда камера активна. Так что просто соедините этот провод с триггером задней камеры китайского головного устройства, и все готово! Кнопка камеры на центральной консоли работает, автозапуск заднего хода работает. Реле не нужно.

Увидеть меньше Узнать больше

Ответить

Сохранить

Нравится

Всем привет. Только что подключив штатную камеру заднего вида к головному устройству Carnaviplayer, я хотел бы внести несколько поправок в исходный пост Рекса на эту тему. Все заслуги Рекса за его первоначальный проект установки, но я думаю, что он сделал несколько ошибок в документации и установке, так что, надеюсь, мои заметки помогут кому-то в будущем.

2) Поставляется ли он со встроенным приложением GPS/карты или он зависит только от любого навигационного приложения, установленного на вашем телефоне? Например, карты Google, Waze и т. Д. То есть, если у вас нет Wi-Fi или доступа в Интернет, вы не можете получить GPS-навигацию?

3) Что касается камеры заднего вида. На их веб-сайте упоминается, что устройство НЕ совместимо с камерой заднего вида, и вам необходимо ее приобрести. С учетом того, что у вас есть здесь, если я проведу кабель RCA от задней панели устройства CarNavi к этому OEM-разъему, будет ли он использовать OEM-камеру или мне придется, несмотря ни на что, заменить OEM-камеру на послепродажную. они продаются примерно за 39 долларов, и если да, то нужен ли мне специальный кронштейн/корпус, чтобы установить его в мой штатный спойлер?

2) Поставляется ли он со встроенным приложением GPS/карты или он зависит только от любого навигационного приложения, установленного на вашем телефоне? Например, карты Google, Waze и т. Д. То есть, если у вас нет Wi-Fi или доступа в Интернет, вы не можете получить GPS-навигацию?
3) Что касается камеры заднего вида. На их веб-сайте упоминается, что устройство НЕ совместимо с камерой заднего вида, и вам необходимо ее приобрести. С учетом того, что у вас есть здесь, если я проведу кабель RCA от задней панели устройства CarNavi к этому OEM-разъему, будет ли он использовать OEM-камеру или мне придется, несмотря ни на что, заменить OEM-камеру на послепродажную. они продаются примерно за 39 долларов, и если да, то нужен ли мне специальный кронштейн/корпус, чтобы установить его в мой OEM-спойлер?

1. Это головное устройство Android, но у меня iPhone. Итак, у меня установлено приложение Carplay для Android вместе с беспроводным USB-модулем Carplay. Аспект Carplay, которым я пользуюсь на 95%, почти полностью безупречен. Я настоятельно рекомендую вам установить беспроводной модуль Carplay для этого устройства. Если у вас есть телефон Android, я не могу комментировать. Остальные 5% времени я использую Android-устройство головного устройства (TPMS и полноценный Spotify). Иногда это дает сбои, но: это ожидаемо для большинства приложений Android; и я использую пользовательское ПЗУ (Малайск).

2. Вы можете легко установить любое приложение для Android, включая Waze и Google Maps. Это делает использование GPS в автономном режиме легко выполнимым, как только все данные карты будут загружены, когда у вас было подключение к Интернету. Однако использование приложений Android (включая GPS) на головном устройстве намного медленнее, чем использование с ним беспроводной Carplay. Я запускал Carplay каждый раз. При установке устройства обязательно приобретите адаптер GPS для подключения головного устройства к заводскому модулю GPS. Вам не нужен GPS-модуль, который поставляется с этим головным устройством — меньше проблем с установкой.

1. Это головное устройство Android, но у меня iPhone. Итак, у меня установлено приложение Carplay для Android вместе с беспроводным USB-модулем Carplay. Аспект Carplay, который составляет 95% моего использования, почти полностью безупречен. Я настоятельно рекомендую вам установить беспроводной модуль Carplay для этого устройства. Если у вас есть телефон Android, я не могу комментировать. Остальные 5% времени я использую Android-устройство головного устройства (TPMS и полноценный Spotify). Иногда это дает сбои, но: это ожидаемо для большинства приложений Android; и я использую пользовательское ПЗУ (Малайск).
2. Вы можете легко установить любое приложение для Android, включая Waze и Google Maps. Это делает использование GPS в автономном режиме легко выполнимым, как только все данные карты будут загружены, когда у вас было подключение к Интернету. Однако использование приложений Android (включая GPS) на головном устройстве намного медленнее, чем использование с ним беспроводной Carplay. Я запускал Carplay каждый раз. При установке устройства обязательно приобретите адаптер GPS для подключения головного устройства к заводскому модулю GPS. Вам не нужен GPS-модуль, который поставляется с этим головным устройством — меньше проблем с установкой.

Извините. Я не знаю, о какой/какой камере Sony вы говорите. Моя штатная камера мне подходит. Я ни на что не полагаюсь, если честно. Я лично считаю датчики парковки задним ходом гораздо более полезными, чем видеопоток. И нет, у меня нет датчиков заднего хода на моем LP. Камера в основном используется при парковке. И я обычно просто переезжаю на другое место для парковки, на другую улицу или вообще в другой пригород/меняю ресторан, если для моего LP нет подходящего места для парковки. Так что я должен сказать, что на самом деле я мало использую камеру. Но когда я использую его, качество действительно не является проблемой. Это просто для оценки расстояния между двумя бамперами. OEM-камера вполне подходит для этого.

Извините. Я не знаю, о какой/какой камере Sony вы говорите. Моя штатная камера мне подходит. Я ни на что не полагаюсь, если честно. Я лично считаю датчики парковки задним ходом гораздо более полезными, чем видеопоток. И нет, у меня нет датчиков заднего хода на моем LP. Камера в основном используется при парковке. И я обычно просто переезжаю на другое место для парковки, на другую улицу или вообще в другой пригород/меняю ресторан, если для моего LP нет подходящего места для парковки. Так что я должен сказать, что на самом деле я мало использую камеру. Но когда я использую его, качество действительно не является проблемой. Это просто для оценки расстояния между двумя бамперами. OEM-камера вполне подходит для этого.

Да, мне действительно не нужна камера — дело в том, что машина пришла с ней, когда она была новой, и я хочу, чтобы все работало — даже если это не заводское головное устройство — carnavi — красивое устройство.
.
Я пытался заставить заводское головное устройство работать со стандартной камерой, но сдался. Я думаю, что просто закажу устройство с камерой Sony на тот случай, если моя штатная камера Audi не работает.
спасибо

Да, мне действительно не нужна камера — дело в том, что машина пришла с ней, когда она была новой, и я хочу, чтобы все работало — даже если это не заводское головное устройство — carnavi — красивое устройство.
.
Я пытался заставить заводское головное устройство работать со стандартной камерой, но сдался. Я думаю, что просто закажу устройство с камерой Sony на тот случай, если моя штатная камера Audi не работает.
спасибо

Я почти уверен, что послепродажная камера будет в 100 раз более четкой и с высоким разрешением, чем OEM-камера, если это то, что вы хотели знать. Я купил камеру за 13 долларов для своего Wrangler, и она такая кристально чистая! Тот, который идет с Lambo, такой пиксельный, но он работает для меня. провода меньше, чем мне пришлось бы прокладывать….

Дайте нам знать, как это происходит и какой мод вам нужно было сделать, чтобы камера послепродажного обслуживания работала при включении автомобиля задним ходом и при ее активации с помощью переключателя на консоли. Я тоже заинтересован. Я не купил carnavi, но когда я это сделаю, я могу получить или не получить эту камеру Sony, в зависимости от того, насколько легко или сложно ее установить (особенно, когда вы помещаете ее в спойлер, работает ли штатный кронштейн и т. д. и т. д.)

Дайте нам знать, как это происходит и какой мод вам нужно было сделать, чтобы камера послепродажного обслуживания работала при включении автомобиля задним ходом и при ее активации с помощью переключателя на консоли. Я тоже заинтересован. Я не купил carnavi, но когда я это сделаю, я могу получить или не получить эту камеру Sony, в зависимости от того, насколько легко или сложно ее установить (особенно, когда вы помещаете ее в спойлер, работает ли штатный кронштейн и т. д. и т. д.)

Всем привет. Только что подключив штатную камеру заднего вида к головному устройству Carnaviplayer, я хотел бы внести несколько поправок в исходный пост Рекса на эту тему. Все заслуги Рекса за его первоначальный проект установки, но я думаю, что он сделал несколько ошибок в документации и установке, так что, надеюсь, мои заметки помогут кому-то в будущем.
1. Модуль OEM-камеры имеет два жгута — это маленький коричневый справа с 4 проводами, к которым вы подключаетесь. Для установки нет необходимости снимать модуль камеры. Просто отсоедините 4-контактный разъем и немного вытяните его, и у вас будет достаточно рабочего пространства.
2. Провода, к которым нужно подключиться, — БЕЛО-СЕРЫЙ для положительного RCA и ЧЕРНЫЙ для отрицательного RCA — в заметках Рекса говорится о сплошном белом проводе (его нет — он, должно быть, имел в виду бело-серый) и сплошном коричневом проводе. (есть два коричневых цвета, ни один из них не сплошной, и ни один из них не подходит для использования; он, должно быть, неправильно запомнил … у нас обоих есть машины LP).
3. Если вы решите использовать высококачественный кабель RCA для этой установки, внешний пучок медных проводов будет отрицательным, а внутренний жилой — положительным. Но не забывайте, что алюминиевый экран толщиной с бумагу является токопроводящим и контактирует с минусом, поэтому вы должны немного отклеить его на конце, чтобы предотвратить контакт с центральным проводом при обжиме.
4. Использование реле 6В на 12В, которое вызвало много путаницы и потребовало много пояснений в статье Рекса, вовсе НЕ обязательно для включения кнопки камеры заднего вида на центральной консоли — заводская проводка имеет контакт 2 (белый/белый). желтый провод) на жгуте C (зеленый жгут с 12 контактами) с маркировкой RSFL, и он выдает 12 В, когда камера активна. Так что просто соедините этот провод с триггером задней камеры китайского головного устройства, и все готово! Кнопка камеры на центральной консоли работает, автозапуск заднего хода работает. Реле не нужно.

Вы подключаете его обратно после подключения к двум проводам, и вы подключаетесь только к 1 проводу на задней панели головного устройства, и это ТОЛЬКО в том случае, если вы хотите, чтобы кнопка консоли работала для активации резервной камеры вручную. Я подключился к нему, но я использовал один из них, поэтому я могу отключить его, если захочу отключить радио

Были ли у кого-нибудь небольшие «шумы видеопомех» с камерой после установки carnaviplayer? Я пробовал разные камеры, кабели rca, заземление для погони, разные точки питания 12 В и многое другое … и я получаю это очень легко / вижу сквозь вертикальные катящиеся линии с работающим двигателем и без него. Камера выглядит великолепно, но линии сводят меня с ума. Когда я пробую камеру, не установленную в машине (на рабочем месте), она выглядит на 100% идеально, это происходит только при подключении всего в машине и заставляет меня поверить, что должно быть что-то, что подключается к головному устройству, что вызывает помехи, но Я понятия не имею, что это может быть и как это исправить

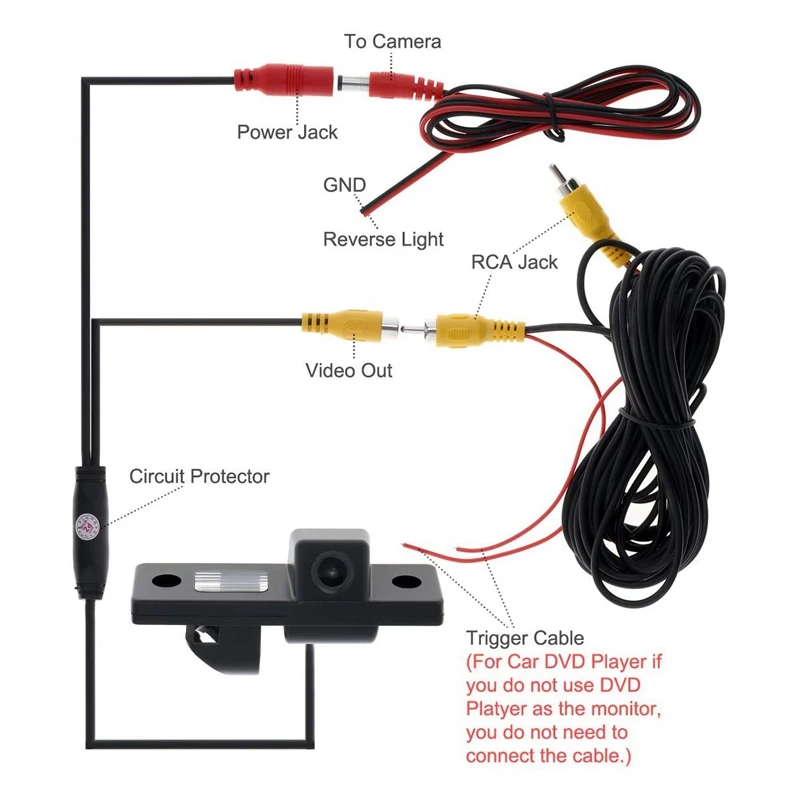

Пытаюсь установить китайскую камеру заднего вида на свой М6 2017 года. Товар пришел с кабелем, но разъем не подходит ни к одному из разъемов позади CMU … Я связался с продавцом, но попытка заставить китайских продавцов понять мои проблемы — это PITA!

Я пытался собрать информацию из руководств по ремонту и других форумов. Пока удалось выяснить, куда должен подключаться видеосигнал в КМУ. У меня нет схемы подключения M6, но я нашел эту схему распиновки M3, и я полагаю, что они имеют одни и те же контакты и разъемы. Разъем для камеры белый с 28 контактами.

Вытащив CMU, я заметил, что к контактам 1A и 1B уже подключены кабели. Это навело меня на мысль, что, возможно, они уже проложили кабели для камеры. Я проверил провода в районе багажника, но не увидел никаких свободных кабелей. В разделе диагностики камеры руководства по ремонту написано следующее:

Осмотрите следующие жгуты проводов между аудиоблоком и задней камерой.
Клемма 6A (4-контактная, питание) — клемма A (5-контактная, питание)
Клемма 6C (4-контактная, GND) — клемма E (8-контактная, V-GND)
Клемма 6D (4-контактная, КОМПОЗИТНАЯ) — клемма C (8-контактная, КОМПОЗИТНАЯ)

Клемма 6B (4-контактная, сигнальная земля) — клемма E (5-контактная, заземление

Когда я снял левую боковую отделку в багажнике, я смог увидеть группу кабелей. Интересно, есть ли там уже кабели для камеры. Кто-нибудь еще устанавливал камеру заднего вида после продажи на M6 3-го поколения?
Буду признателен, если кто-нибудь подтвердит распиновку (1A,1B,1C,1D) 28-контактного разъема позади CMU!
mazda 3 радио распиновка 2.jpg
569,1 КБ Просмотров: 1 675
IMG_201
Возможно, вам придется подключиться к проводам. У меня есть радиоприемник вторичного рынка, и я купил адаптер, чтобы камера заднего вида OEM работала с радиоприемником вторичного рынка. Но я считаю, что тот же адаптер работает для OEM-радио. Я не уверен, что вам это нужно.

Отправлено с моего SM-N950U с использованием Tapatalk
Увидеть меньше Узнать больше
Ответить
Сохранить
Вроде
Похоже, будет слишком сложно найти нужные провода. К счастью, есть кабель-переходник. Я собираюсь заказать один для более легкой установки. Этот кабель не имеет выходного напряжения, поэтому мне нужно найти способ подать 6 В на камеру.
46,1 КБ Просмотров: 796
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
nobios сказал:
Похоже, будет слишком сложно найти нужные провода. К счастью, есть кабель-переходник. Я собираюсь заказать один для более легкой установки. Этот кабель не имеет выходного напряжения, поэтому мне нужно найти способ подать 6 В на камеру.
Нажмите, чтобы развернуть…
С проводкой, которую я разместил выше, камера всегда получает питание. Когда радио включено. Просто подключитесь к любому предохранителю на 12 В и получите понижающий регулятор на 6 В.
Отправлено с моего SM-N950U с помощью Tapatalk
Увидеть меньше Узнать больше
Ответить
Сохранить
Например,
Возможно, вам не понадобится понижающий регулятор на 6 В. ОЕМ камера 6v. Ваш пробник камеры послепродажного обслуживания регулирует собственную мощность с помощью жгута проводов.
Отправлено с моего SM-N950U через Tapatalk
Ответить
Сохранить
Нравится
Я уже несколько вечеров пытался понять, как установить эту камеру, и я вымотался… Новый разъем, который я получил, был распаян каким-то странным образом. «Видеосигнал +» был в правильном месте, но «видеосигнал, земля» был на клемме «земля источника питания задней камеры». Пришлось припаять «видеосигнал gnd» в нужное место. Штифты можно извлечь, вставив небольшой плоский предмет в отверстие под разъемом, но я не нашел ничего, что могло бы туда влезть.
Кабель-переходник был готов и я начал тестировать, все ли работает. Подключив все заметил, что если двигатель работает и переключаю на задний ход, светодиоды в камере горят, а сигнала нет. После того, как заглушил машину, светодиоды продолжали гореть. К счастью, я заметил это, потому что это могло разрядить аккумулятор в течение длительного времени!
Итак, у меня нет видеосигнала, но светодиоды работают, поэтому я должен начать процесс диагностики неисправности. Я забрал все в свой гараж и подключил камеру к своему маленькому китайскому 7-дюймовому TFT-монитору. Я запитал камеру от своего регулируемого лабораторного блока питания. питая его 6VDC «Нет сигнала» читается на мониторе… У меня была другая дешевая камера, поэтому я хотел протестировать монитор и кабели с этой второй камерой. С этой камерой все работало, поэтому я начинаю думать, что, возможно, новая камера неисправна
Я пытаюсь написать продавцу, и, к счастью, он быстро отвечает. Он считает, что я выбрал неправильный источник на своем тестовом мониторе, потому что он видит, что у него есть 2 видеовхода на фотографии, которую я ему отправил. Я ему говорю, что монитор хорошо работает с другой камерой. Далее он просит меня подключить камеру к 12В. Я спрашиваю его, уверен ли он в этом, потому что это должна быть камера на 6 В, а на кабеле даже написано 6 В. Итак, я продолжаю подключать камеру к 12 В вместо 6 В и бум, видеосигнал есть!
Теперь надо придумать как получить 12В для камеры от проводки автомобиля. Думаю, попробую фонарь заднего хода.
Увидеть меньше Узнать больше
Ответить
Сохранить
Like
Ок, вторая попытка тоже не очень плодотворная… Сейчас подключил камеру к проводам лампы заднего хода. Я подтвердил, что он подключен к 12 В и не закорочен. Все идет нормально. Я подключил переходной кабель и подключил композитный видеоразъем. Завел двигатель и переключился на задний ход. Нет видео…
Я снова вытащил кабели и подключил композитное видео к своему старому, но надежному TFT-монитору. Двигатель включен, задняя передача и я вижу видео с камеры на TFT мониторе. Итак, камера работает и выдает видеосигнал. Я убедился, что кабель адаптера в порядке, и использовал мультиметр, чтобы проверить непрерывность от видеоразъема до контактов. Все хорошо.
В очередной раз собираю все обратно и молюсь о лучшем, но нет. Не повезло мне. Я попытался выполнить программный сброс CMU на нейтральной передаче и на передаче заднего хода. Кажется, ничего не помогает, и теперь я стою перед стеной. Я понятия не имею, как мне действовать дальше. Я уже подумываю отвезти машину в магазин и установить штатную камеру заднего вида…
Кто-нибудь может понять, может я что-то забыл?
Увидеть меньше Узнать больше
Ответить
Сохранить
Как
Я думаю, вам нужен этот жгут, если вы хотите подключиться напрямую к CMU: https://www.aliexpress.com/store/pr…da-2-reversing-camera/704776_32736834411.html
Или вы может захотеть проверить багажник, чтобы увидеть, есть ли у вас 20-контактное или 12-контактное соединение.
20-контактный https://www.aliexpress.com/store/product/SINOSMART-C28-Connection-Cable-for-Mazda-3-Hatchback-ATENZA-Reversing-Camera-to-OEM-monitor-without-Damaging/ 704776_32739633472.html
12-контактный https://www.aliexpress.com/store/pr…da-3-reversing-camera/704776_32736218697.html
На Mazda 3
Увидеть меньше Узнать больше
Ответить
Сохранить
Вроде
Гай989: У меня была именно такая подвеска, но она не подошла. Жгут, который я разместил, подходит и имеет порядок контактов, как на схеме разводки выше.
Мне удалось найти дополнительную информацию на сайте www, поэтому я начал реконструировать всю эту камеру заднего вида и ее проводку. Я нашел несколько OEM камер заднего вида, выставленных на продажу на ebay. Они были для моделей Mazda с MZD Connect и экраном 7 дюймов. Эти головные устройства одинаковы во всех моделях Mazda, а также разъемы и распиновка. OEM-камера имеет разъем с 4 проводами. продается на ebay.Есть не очень хорошие фотографии, но я смог сказать, что он подключается последовательно с 28-контактным разъемом, как и жгут, который я купил.К жгуту также прикреплен длинный кабель, и эта часть идет к На конце кабеля разъем с 4 контактами
Теперь я на 100% уверен, что камера подключена к тем 4 проводам от 28 контактного разъема (1А, 1В, 1С, 1D). 1A и 1B предназначены для видеосигнала, а 1C и 1D — 6 вольт для камеры. Наткнулся на один пост на форуме, разъясняющий работу камеры. Я больше не могу найти точный пост, но парень говорил, что камера должна быть включена и подавать видеосигнал на головное устройство, прежде чем оно полностью загрузится. Предполагается, что головное устройство проверяет подключение камеры во время загрузки и отключает функции камеры, если не может найти подключенную. Сегодня замерил 6В от 1С и 1D даже после заглушенного двигателя. Должно быть постоянное напряжение, идущее на штатную камеру, иначе 6В обрезается таймером или чем-то еще. Этих 6 вольт было недостаточно для питания моей камеры (я думал, что на самом деле это 6 вольт), поэтому она не включилась. После включения камеры параллельно с фонарем заднего хода она не включалась при первой загрузке головного устройства.
Возможно, мне следует попробовать еще раз и включить камеру с внешним блоком питания перед тем, как заводить машину, и посмотреть, распознает ли ее головное устройство. Эта проблема явно вызвана не неисправным оборудованием, а логикой работы камеры с головным устройством.
Увидеть меньше Узнать больше
Ответить
Сохранить
Как и
Хьюстон, у нас есть видеосигнал! Это начало напоминать битву между человеком и машиной. Я уже собирался сдаться, но не мог позволить машине победить!
Как только я подключил камеру к прикуривателю, она начала показывать видео в головном устройстве. Мне пришлось один раз перезагрузить HU, чтобы он распознал камеру.
Теперь мне нужно найти способ подключить 12 В к камере, чтобы напряжение повышалось сразу после включения двигателя. Одним из вариантов может быть лампа номерного знака. Я читал, что некоторые лампы в автомобилях питаются сигналами с широтно-импульсной модуляцией, и это плохо для камеры. Я также мог провести провода прямо из-за вилки прикуривателя. Тогда я думаю, что было бы неплохо добавить предохранитель в линию.
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится
Продолжу свой монолог в надежде, что кому-то эта информация пригодится в будущем. Я, наконец, делаю успехи здесь. Запитать камеру от лампы номерного знака было не очень хорошей идеей. Я думал, что подсветка номерного знака горит постоянно, но, видимо, она отключается вместе со всеми остальными лампами, когда датчик освещенности считает, что света достаточно, чтобы выключить свет.
Итак, я выезжал из навеса задним ходом, и головное устройство показывало видео с камеры. Как только я оказался на солнце, экран погас…
Это типичный пример моего везения, когда я что-то устанавливаю, так что я вроде как привык все переделывать… Думаю, пока оставлю все как есть и продолжу искать лучшую мощность источник на моем летнем отпуске.
Подводя итог, китайская камера вторичного рынка может быть установлена на головное устройство, которое у нас есть в Mazda 6 3-го поколения (2015->)
Увидеть меньше Узнать больше
Ответить
Сохранить
Нравится

Я продолжу свой монолог в надежде, что эта информация кому-нибудь пригодится в будущем. Я, наконец, делаю успехи здесь. Запитать камеру от лампы номерного знака было не очень хорошей идеей. Я думал, что подсветка номерного знака горит постоянно, но, видимо, она отключается вместе со всеми остальными лампами, когда датчик освещенности считает, что света достаточно, чтобы выключить свет.

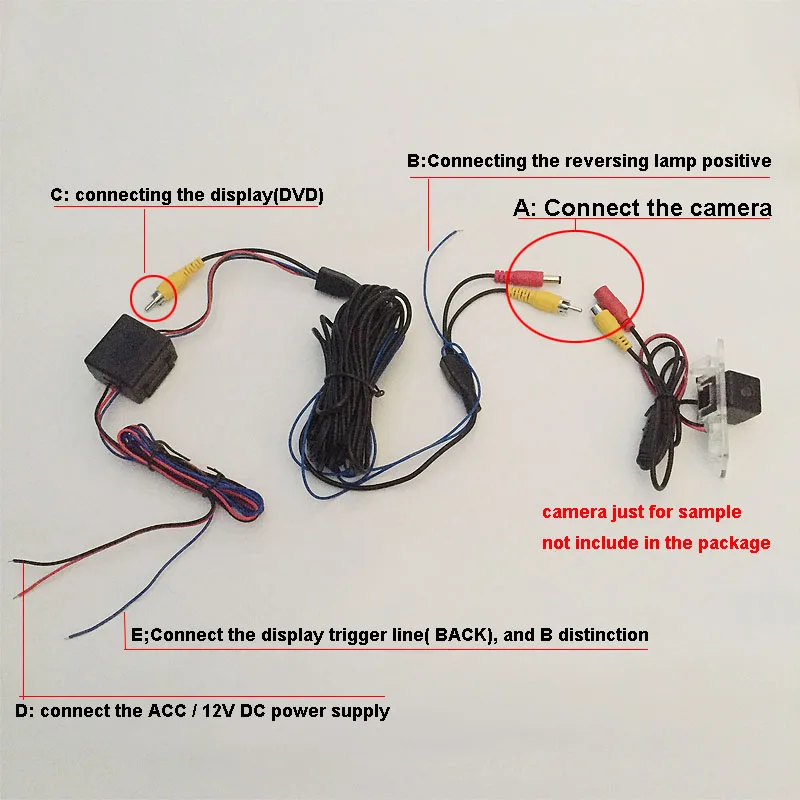

Для камеры 12 В постоянный источник 12 В является единственным вариантом. С камерой 6 В можно использовать контакты от головного устройства, но есть вероятность, что камера может разрядить аккумулятор, если 6 В от головного устройства не отключено с помощью таймера. Я еще не подтвердил это. (Вот откуда OEM-камера черпает свою силу.)
Для камеры 12 В постоянный источник 12 В является единственным вариантом. С камерой 6 В можно использовать контакты от головного устройства, но есть вероятность, что камера может разрядить аккумулятор, если 6 В от головного устройства не отключено с помощью таймера. Я еще не подтвердил это. (Вот откуда OEM-камера черпает свою силу.)
С моей магнитолой Pioneer и штатной камерой она работает от магнитолы, поэтому я бы сказал да, что радио теряет питание, когда машина выключена. Мой USB с моего радио послепродажного обслуживания больше не заряжается, так что вы должны пойти туда. Вы всегда можете проверить цепь с помощью тестера напряжения, чтобы быть уверенным на 100%.
я знаю, что пару месяцев назад вы написали это в этой форме, но вы
очень помогли мне с этим исследованием, я также боролся с камерой вторичного рынка.
После прочтения вашего исследования мне кое-что стало ясно.
я использовал камеру на 12 В и 24-контактный разъем с видеоразъемом.
Этот разъем должен быть подключен к задней части блока монитора.
Два провода (красный/черный) — это кабели питания 6 В для камеры.
в моем случае у меня была камера на 12 В, и я не мог их использовать, поэтому я выбрал ACC + со второго разъема на задней панели блока монитора.
Сначала я включил камеру с задним светом, она работала, но если выключить машину, камера пропала.
Теперь самое интересное…….. :
Блок МЖД проверит всю систему, когда вы заведете машину для пользователей электричества, и не увидит камеру, потому что она обесточена, когда автомобиль не движется задним ходом!!
После того, как я подключил камеру к 12V ACC, система будет распознавать камеру каждый раз, когда вы заводите машину, и экран будет активироваться, когда вы включаете машину задним ходом.
Я пытаюсь заставить работать камеру заднего вида на моем Mazda 6 Tourer 2017 года. У меня есть кабель типа mazda 3, который, похоже, подключается к задней двери моей машины — он правильно подключается к ткацкому станку, и после того, как все огни и т. Д., Продолжают работать в обычном режиме, так что это выглядит положительно. Однако я ничего не вижу с камеры, когда включаю заднюю передачу.
Кому-нибудь удалось заставить работать камеру заднего вида на 6 без подключения к головному устройству в приборной панели?
, я знаю, что пару месяцев назад вы написали это в этой форме, но вы
очень помогли мне с этим исследованием, я также боролся с камерой вторичного рынка.
После прочтения вашего исследования мне кое-что стало ясно.
я использовал камеру на 12 В и 24-контактный разъем с видеоразъемом.
Посмотреть вложение 238747
Этот разъем должен быть подключен к задней части блока монитора.
Два провода (красный/черный) — это кабели питания 6 В для камеры.
в моем случае у меня была камера на 12 В, и я не мог их использовать, поэтому я выбрал ACC + со второго разъема на задней панели блока монитора.
Сначала я включил камеру с задним светом, она работала, но если вы выключили машину, камера исчезла.
Теперь самое интересное…….. :
Блок МЖД проверит всю систему, когда вы заведете машину для пользователей электричества, и не увидит камеру, потому что она обесточена, когда автомобиль не движется задним ходом!!
После того, как я подключил камеру к 12V ACC, система будет распознавать камеру каждый раз, когда вы заводите машину, и экран будет активироваться, когда вы включаете машину задним ходом.
