Блок питания для автомагнитолы — Практическая электроника
У вас ведь по-любому завалялась старая магнитола где-нибудь в гараже?
Почему бы не сделать музыку в гараж?
Техническое задание
Да, вопрос решается с помощью небольшого автомобильного аккумулятора. Но его работа ограничена по времени, да и заряжать его каждый раз — ну уж извините. Поэтому в данной статье пойдет речь о том, как же собрать своими силами простейший высоко стабилизированный блок питания для магнитолы, работающий от сети 220 Вольт.
Итак, наша главная задача — получить из переменного напряжения 220 Вольт, которое у вас в розетке, постоянное напряжение в 14 Вольт. Думаю, задача ясна и понятна. Но есть маленькое НО: магнитола + колонки + громкость на всю катушку = очень энергопотребляемое устройство. Она у нас будет «кушать» силу тока в несколько Ампер. По моим замерам среднее значение — это 1,5-2,5 Ампера, а при глубоком басе и все 5 Ампер. Все зависит от того, как вы выставите эквалайзер на магнитоле.
Следовательно, нам надо создать такое устройство, которое бы держало напряжение в определенном диапазоне — то есть от 13 и до 14 Вольт и выдавало приемлемую силу тока.
Схема и описание
Итак, схему в студию!
Но… подождите-ка. Чем-то напоминает эта схема ту самую схему Простого блока питания. Ну да, это и есть та самая схема ;-). Просто здесь есть свои нюансы. Главным козырем в этой схемы является регулятор стабилизатор LM350 или LM338. В чем же фишка этих стабилизаторов? И почему мы заменили старую добрую LM317?
Итак, ищем даташиты (это технические описания радиодетали) на стабилизаторы LM317,LM350 и LM338. Я знаю, что вы все лентяи, так что я за вас уже постарался и нашел их главные параметры:
LM317T — может выдать силу тока в нагрузку, и при этом не колыхнуть ярким пламенем, где то 1,5 Ампера. Не… это маловато.
LM350 — может выдать в нагрузку силу тока в 3 Ампера.
Ммм, уже лучше.
LM338 — может выдать в нагрузку ток порядка в 5 Ампер! Ну это уже реально мощная штука!
Но опять же есть одно но: все стабилизаторы должны устанавливаться на радиатор, иначе они сдохнут от перегрева. В даташите пишут, что они защищены от короткого замыкания и перегрева, но я что-то все равно не доверяю этим защитам. Если уж коротнет при силе тока в 5 Ампер, микросхема улетит на тот свет к горелым транзисторам.
Для мощных блоков питания потребуется мощный диодный мост. Поэтому лучше взять диодный мост КВРС5010
который можно дешево купить на Али по этой ссылке. Если все-таки душит жаба, то можно собрать из мощных диодов, которые все равно придется покупать, что обойдется дороже.
Моя сборка
Настало время проверить все это дело на практике. Думаю, вы сами понимаете, что блоки питания я собирал из подручных материалов. Первым делом я нашел будущую заготовку под плату и выдрал оттуда все лишние радиодетали.
Очень кстати оказались четыре диода, те что слева внизу, два конденсатора приличной емкости и радиатор вверху справа. Как раз, то что нам надо!
[quads id=1]
Итак диоды КД203А. Можно любые другие, лишь бы выдерживали проходящую через них силу тока. Плату я переделывать не стал и оставил эти диоды.
Два конденсатора. Один на 2000мкФ, а другой на 100мкФ. В принципе, чем больше по емкости конденсатор после диодного моста, тем лучше. 2000 мкФ, думаю, будет вполне достаточно. Смотрим, чтобы напряжение на конденсаторах не превышало напряжение, которое на них написано. В моем случае я взял конденсаторы, которые могут спокойно работать в цепях до 50 Вольт.
Следующим шагом надо подобрать МОЩНЫЙ (!) трансформатор на 220——>15-25 Вольт. Не вздумайте ставить туда трансформатор от ваших радиоприемников, китайских игрушек и прочей мелкой аппаратуры. Короче говоря, чем больше трансформатор по габаритам, тем лучше. У нас на работе куча этих трансформаторов, поэтому, вопрос с подбором нужного трансформатора сразу отошел в сторону:
Первым делом смотрим на паспортные данные трансформатора.
Итак, тут все элементарно и просто. Там, где больше всего витков и есть первичная обмотка. Далее подключаем эту первичную обмотку к сети 220 Вольт и замеряем напряжение на вторичных обмотках. Смотрим, где есть напряжение, которое нас устроит (ну то есть от 15 и до 25 Вольт).
Трансформатор подобрали. Теперь осталось подобрать микросхему. Так как этот блок питания я делал на небольшие колонки, значит, магнитола будет кушать мало силы тока. Думаю, не более 3 Ампер. Поэтому, будем использовать стабилизатор LM350:
Тщательно подготовим ему место. Для этого берем мелкозернистую шкурку нулевку и зачищаем место для нашего стабилизатора.
Смазываем LM-ку теплопроводящей пастой КПТ-8
Зажимаем ее на радиатор. На этом самый трудный процесс закончен 😉
Потом берем в руки паяльник и навесным монтажом спаиваем схему. Через часик у нас плата превращается в мощный блок питания! После получения нужного напряжения на выходе схемы с помощью переменного резистора, я паял туда постоянный резистор
На выходе получилось где-то 13,7 Вольт.
Думаю, этого вполне хватит, чтобы раскачать пару небольших колонок.
Давайте попробуем зажечь лампу на 12 Вольт
Подаем на нее напряжение и вуаля!
Ну все, цепляем магнитолу к блоку питания.
Для тех, кому хочется мощнее
Но что если вам захотелось сделать автопати с корешами прямо в гаражном кооперативе? Разумеется, вы уже не будете раскачивать маленькие колонки, а следовательно, нужен мощный блок питания. Для этих целей как раз потребуется стабилизатор LM338, но к нему в придачу также нужен и приличный увесистый трансформатор. Напряжение лучше все-таки выставлять в пределах 14 вольт, так как при громкой музыке оно будет проседать. Все, конечно же, зависит от трансформатора и от басовых колонок. Про то, почему проседает напряжение, можно почитать в статье работа трансформатора.
Я сделал таких 4 блока питания. Один блок питания раскачивает магнитолу с басовыми динамиками, другие раскачивают тоже приличные колонки.
А не проще ли было использовать простой выпрямитель, с которым заряжают аккумуляторы? На некоторых выпрямителях, особенно на самопальных, напряжение имеет пульсации, что в конечном итоге и повлияет на качество звучания. В динамиках будет слышен фон. Фон — это посторонний звук, который мешает звучанию. А наш блок питания имеет на выходе чистое постоянное напряжение, поэтому звук у нас будет чистый и мощный 😉
Готовые модули на Алиэкспрессе
В настоящее время уже ничего не надо придумывать. Достаточно купить готовый модуль и на его базе собрать блок питания для магнитолы. Такой модуль стоит от 4$ и по качеству и энергозатратам будет даже лучше, чем вышеописанный блок питания:
Глянуть и купить можно по этой ссылке.
Как можно переделать автомобильную магнитолу от 12В, к сети 220В — Спрашивалка
Как можно переделать автомобильную магнитолу от 12В, к сети 220В — СпрашивалкаНП
Надежда Помелова
Вообщем есть сенсорная японская магнитола Toyota: TV, USB, CD, DVD, FM (76-90)/AM (531-1710), и как её можно переделать на питание от сети дома
- магнитола
- сеть
АК
Анастасия Калинина
через блок питания от компа например ( если не мучаться с пайкой)
либо сделать самому)
Татьяна Пастушенко
Блок питания на 12 вольт
КГ
Катерина Гузеева

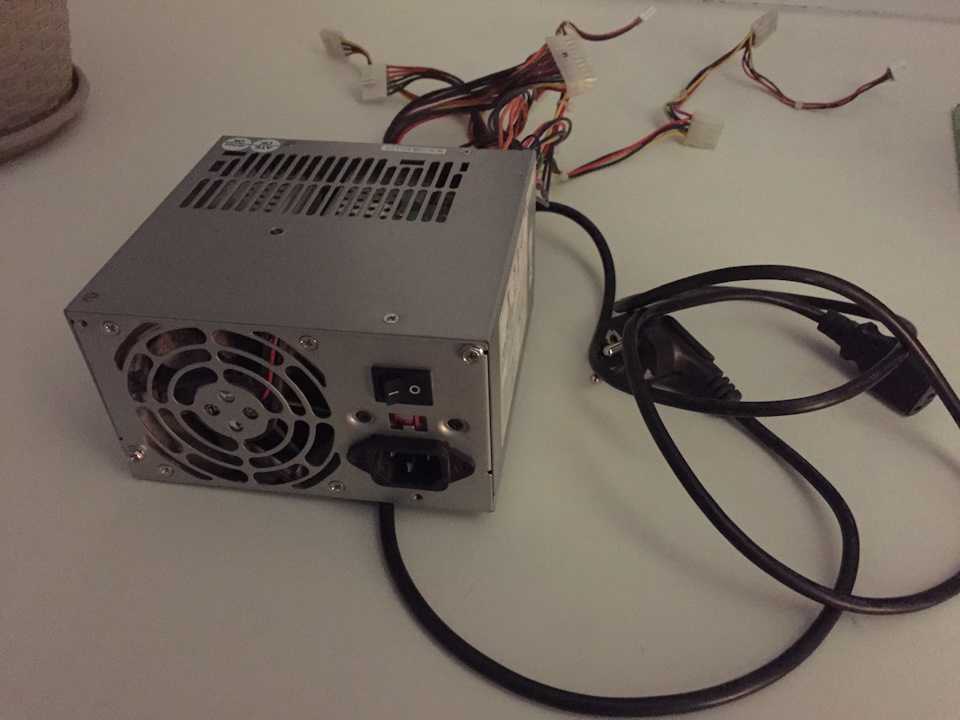

компьютерный блок питания нужен.
замыкаешь черный с зеленым (для запуска блока) . потом все желтые провода на + все черные на —
ДИ
Дмитрий Иовенко
Подключить через блок питания, преобразующий 220 вольт переменного тока сети бытового электроснабжения в 12 вольт постоянного тока.
Блок питания искать в автотоварах или магазинах электроники.
Кирилл
блок питания от компа
там уже есть 12 вольт
и мощность нормальная
ES
Eleonora Strelina
Поставить мооощный блок питания на 12 вольт
АК
Анна Качалова
Компьютерный блок питания. По мощности и габаритам — самое то. То, что у него шумов полно на выходе, для автомагнитолы не страшно — бортовая сеть куда хуже шумит, там специальные фильтры стоять должны
ТГ
Татьяна Гаврилушкина
Масса советов применить БП от компа… .
А знают ли советчики что в бортовой сети авто не 12в, а 14,2в и потребляемый ток у современной автомагнитолы около 10А? То есть желательно иметь БП 14,2В способным выдавать стабилизированный ток минимум 12А а лучше 15А.
Попробуйте найти компьютерный БП способный выдать эти параметры по 12вольтовой шине.)) ) ( то что магнитола от компьютерного БП включается и негромко играет не феньшуй!)) )
Так что Николай, бери провод 4кв подключай магнитолу с полной нагрузкой и на самой большой громкости меряй ток. Только так определишся какой БП нужен, с запасом естественно.
Ол
Ольга
если брать блок питания от компа-то только переделанный. который способен дать 12 ампер при 12 вольт, переделка в сущности несложная, но неспециалисту это не так просто, в нете есть схемы переделки компьютерных блоков, после чего они спокойно могут выдать стабильные 12 вольт при 10 ампер
Mirlan Koshokov

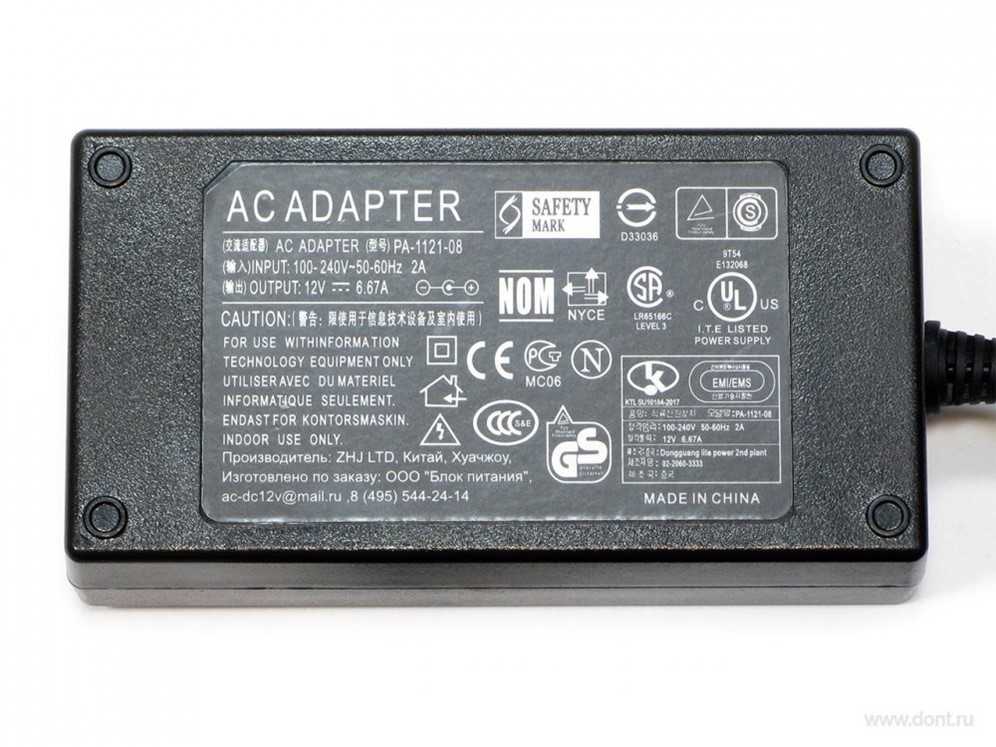

Если колонки будут небольшие, то достаточно адаптера на 12 вольт (от сканера например) главное не перепутать полярность
ММ
Мария Мурашова
В радио мгазинах продоют на 12 воль на любой ток .
S-100-12 .
