Как подключить магнитолу в машине: Как правильно подключить автомагнитолу своими руками. Подключение магнитолы в машине, способы и схемы

Содержание

Безопасное подключение магнитолы своими руками | 🚘Авто Новости Онлайн

Благодаря приятной музыке, хорошая магнитола делает любую поездку более комфортной,. Большинство подержанных автомобилей либо не оснащены магнитолами или CD-проигрывателями, либо укомплектованы дешевыми низкокачественными устройствами. Поэтому вопрос, как подключить магнитолу в машине, актуален для многих водителей. Из статьи вы узнаете, как подключить магнитолу правильно и какие меры безопасности соблюдают при этом.

Основные параметры магнитол

Перед началом установки или подключения этого устройства необходимо определить основные параметры, которые повлияют на все дальнейшие действия. К ним относят:

размер;
мощность;
форма разъемов.

Современные магнитолы выпускают в двух модификациях: тонкие и толстые. Первые еще называют одноблочными, они соответствуют стандарту 1DIN. Вторые называют двухблочными, они соответствуют стандарту 2DIN. Большинство европейских машин оборудованы гнездом стандарта 1DIN, поэтому установка в него двухблочного устройства невозможна. Американские или азиатские машины часто оснащают гнездами стандарта 2DIN, поэтому установить в них тонкие устройства можно, но придется потрудиться.

Второй важный параметр – общая мощность, которая является суммой мощности всех каналов. Правильное определение мощности необходимо для верного расчета потребляемого тока и сечения провода. При этом мощность, отдаваемая и потребляемая, отличается в 1,5–2,5 раза. То есть для обеспечения выходной мощности в 4х20 ватт потребуется не 80 ватт, а как минимум 150. При такой мощности ток, который проходит через провода, достигает 12–13 ампер.

Чем мощней звуковоспроизводящее устройство, тем более толстые провода необходимы, чтобы подключить аккумулятор или динамики.

Переменный ток, который является основой работы динамиков, еще больше увеличивает требования к проводам, ведь электроны наиболее активно передвигаются по наружной поверхности металла. Поэтому приходится не только увеличивать толщину, но и применять многопроволочный витой кабель. Выходная мощность каждого канала устройства не должна превышать мощности каждого из динамиков. Если выходная мощность окажется выше, придется устанавливать более мощные динамики и прокладывать новые провода соответствующей толщины.

Большинство производителей автомобильной звуковоспроизводящей аппаратуры оснащают ее уникальными фирменными разъемами, которые не всегда соответствуют контактам, установленным в машине. Эти разъемы состоят из двух частей: штекер и вилка. Схема подключения контактов (распиновка) зависит от производителя и указана в документации к магнитоле и автомобилю. Если в комплекте поставки есть переходник на стандартный разъем ISO 10487, то подключение автомагнитолы особой проблемы не вызывает. Если же такого переходника нет, то придется самостоятельно подключать штекер, соответствующий вилке автомобиля.

Подготовительные действия

Чтобы качественно подключить магнитолу, необходимо выполнить подготовительные действия. Убедившись, что магнитола подходит по размеру, необходимо проверить, соответствуют ли сечения проводов и штекер вилке. Чтобы правильно определить сечение, учитывают следующее: 1 мм? способен без проблем передавать 4–5 ампер постоянного или тока. То есть для тока 10 ампер сечение кабеля должно быть 2–2,5 мм?. Чтобы правильно подключить динамики, используйте одножильный медный провод в мягкой изоляции, с минимальным диаметром каждой проволочки и оптимальным сечением. Чем меньше диаметр проволочек в жиле, тем больше пропускная способность и меньше потери мощности на высоких частотах.

Приготовьте инструменты. Вам понадобятся:

паяльник;
острый нож;
бокорезы;
плоская и крестовая отвертки;
зажигалка;
тонкая иголка;
пассатижи.

Также вам потребуются:

мягкий медный одножильный провод сечением 1,5 мм?;
предохранитель, ток которого в 1,3–1,5 больше максимального потребляемого тока;
изолента;
термоусадочная трубка.

Прокладка проводки

Чтобы правильно проложить проводку к аккумулятору, используйте отверстия в стенке моторного отсека, через которые проходят жгуты проводов.

Ни в коем случае не присоединяйте плюс питания магнитолы к плюсу замка зажигания. Провод, питающий замок зажигания, не рассчитан на такой ток, поэтому включив звуковоспроизводящее устройство на полную громкость, вы перегреете его.

В результате провод оплавится, возникнет замыкание и в лучшем случае придется менять замок зажигания и ЭБУ (электронный блок управления) двигателем. В худшем случае в машине возникнет пожар.

Для присоединения к аккумулятору используйте специальные клеммы, их продают в любом магазине автозапчастей. Не забудьте поставить предохранитель в цепь «штекер – аккумулятор». Желательно устанавливать его в подкапотном пространстве, неподалеку от аккумулятора. Это упростит его замену, если предохранитель по каким-то причинам перегорит. Чтобы правильно соединить провода, используйте паяльник или обжимные контакты и термоусадочные трубки. Не скручивайте их, со временем сопротивление такого контакта возрастет, из-за чего он начнет сильно нагреваться. Термоусадочные трубки защищают место соединения более эффективно, чем изолента, да и работать с ними проще. Необходимо надеть их на соединение и нагреть с помощью зажигалки.

Приступая к прокладке новых проводов и кабелей, отключайте аккумулятор. Это защитит машину от короткого замыкания, повреждения электрического и электронного оборудования или возгорания. Новые кабели крепите к кузову или жгутам проводов, проложенных в подкапотном пространстве. Это увеличит длину проводов, но избавит вас от многих проблем. Ведь болтающийся провод перетирается, может куда-нибудь не туда попасть и мешать обслуживать и ремонтировать автомобиль.

Фиксируйте новый провод к жгуту штатной проводки или кузову через каждые 20–30 см. После того как завели все новые провода в штекер или вилку, соберите их в единый жгут с помощью пластиковых хомутов. Этот жгут должен соединять штекер со всеми участками, где провода будут уходить в сторону. Так вы защитите штекер или вилку от обрыва проводов.

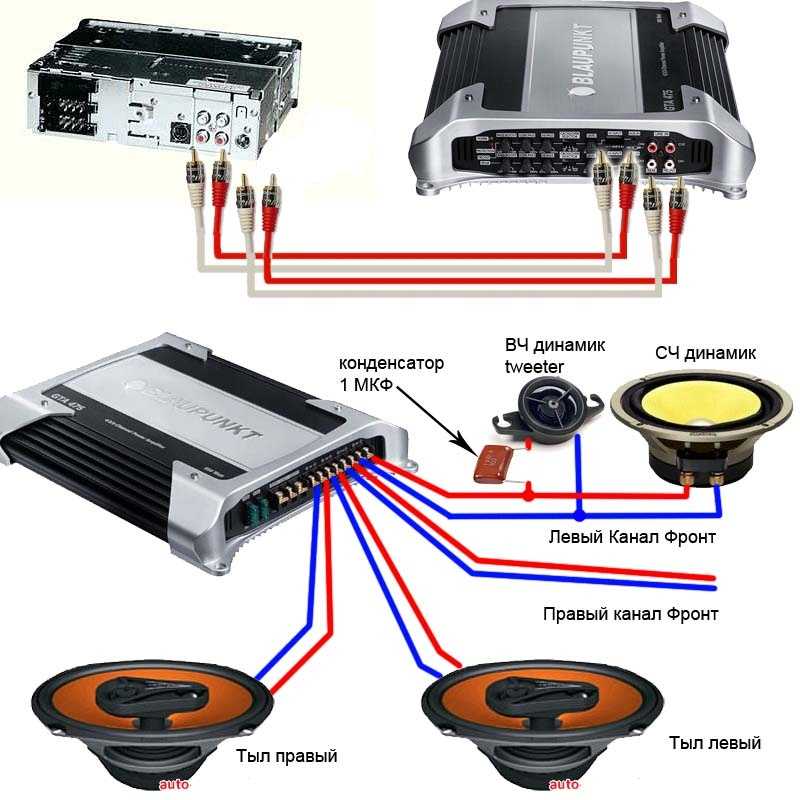

Если вместе с магнитолой вы устанавливаете и более мощные динамики, то для них потребуется прокладка новых проводов, которые будут соответствовать по сечению. Используйте скрытую прокладку, для этого все провода укладывайте под передней или боковыми панелями, ковриками и другими декоративными элементами. Не пренебрегайте фиксацией проводки, иначе провод может со временем вылезти наружу, после чего возрастает вероятность его перетирания или обрыва.

Подключение разъемов

Для этой операции вам потребуется электрическая схема машины с указанием распиновки (номеров контактов) штатного разъема для радиооборудования. Если штекер и вилка не совпадают, то меняйте разъем на звуковоспроизводящем устройстве. Не имеет значения, с какой стороны вы поставите штекер, главное, чтобы он полностью соответствовал вилке. Не подгоняйте штекер автомобиля под магнитолу. Если вы решите заменить штекер, то придется заново перепаивать разъем автомобиля. Если у вас есть необходимый штекер или вилка с уже подключенными проводами, то просто припаивайте их к соответствующим проводам звуковоспроизводящего устройства. Если же штекер или вилка без проводов, то с помощью тонкой иголки вытаскивайте из него контакты, вставляйте в них зачищенные провода, обжимайте с помощью специального инструмента или пассатижей и вставляйте в соответствующее отверстие разъема.

Вывод

Теперь вы знаете, как подключить автомагнитолу, и сможете установить ее на свою машину самостоятельно. Распиновка контактов звуковоспроизводящего устройства и автомобиля, а также схема подключения подробно прописана в инструкции по их обслуживанию и ремонту, поэтому внимательно читайте эти документы.

Как подключить магнитолу в машине?

Всем нам, как правило, нравится во время езды слушать свою любимую музыку. Но что делать, если автомобиль был куплен без магнитолы? Как подключить магнитолу дома? Эта статья объяснит вам, как и что делать, чтобы не пришлось ехать в автосервис.

Как правило, автомобили с минимальной комплектацией покупаются в целях экономии, так как не у всех есть деньги на дополнительные устройства для собственного развлечения. И вот в один прекрасный день вы все-таки купили себе желаемый прибор в автомобиль. Появляется резонный вопрос: «Как установить магнитолу?». Все, что нам понадобится в данной ситуации – это некоторые инструменты, свободное время и желание следовать нашим инструкциям, приведенным ниже.

Действие первое

Естественно, что производитель может укомплектовать автомобиль даже самой дешевой сборки хотя бы пазом для этой самой магнитолы. Некоторые даже устанавливают стандартный перечень устройств из 2 или 4 динамиков и антенны. Поэтому первое, что нам необходимо узнать, – есть ли в наличии этот самый набор. В противном случае придется его докупать отдельно.

Действие второе

Узнав комплектацию автомобиля, мы понимаем, что у нас есть и чего нам недостает. Идем выбирать магнитолу. Купить ее можно в любом магазине электроники и товаров для автомобилей. Там вы можете получить и первичную консультацию о том, как подключить магнитолу к автомобилю. Наши рекомендации относительно выбора марки прибора сводятся к следующему перечню наиболее популярных компаний-производителей:

Pioneer;
Alpine;
Kenwood;
JVC;
Blaupunkt;
Nakamichi.

Как правило, устройства этих фирм недешевые, но это сполна компенсируется качеством звучания и надежностью в эксплуатации. В случае, если вы нуждаетесь в бюджетной версии, то вам подойдут товары следующих компаний: Sony, Prology, Mystery. Стоит отметить, что продукция этих фирм не отличается особым качеством и звучанием, но успешно компенсирует свои недостатки наличием USB, выходами для колонок и усилителя и т.д. Что касается колонок, то это могут быть приборы марки Pioneer, JBL, Hertz, Kicx или что-то более дешевое.

Действие третье

Вот мы и готовы к основному действию – установке стереоаппаратуры в машину. Прежде чем начинать процесс, необходимо проверить наличие разъемов для подключения акустики, питания и др., а также металлические салазки. Стоит отметить, что последнее из списка предназначается для крепления магнитолы в автомобиль. Самым сложным в том, как подключить магнитолу, будет найти соответствующие провода. Если там имеется маркировка, то задача почти решена. Как правило, остается только верно все подсоединить. Благо в данной ситуации можно понадеяться на единую систему маркировки проводов и их назначения.

Следующим в нашей статье о том, как подключить магнитолу, мы опишем эту самую маркировку. Красный провод дает положительное напряжение в 12 В, от этого провода питается зажигание. Желтый провод также подает 12 В фазе «плюс», питание идет от АКБ. Черный провод – это «минус» всего автомобиля, подключается к фазе «минус» АКБ. Синий провод подает 12 В питания к антенне, срабатывает при включении магнитолы. Белый, серый, зеленый и фиолетовый провода с черной штриховкой питают динамики.

Стоит также отметить, что в некоторых случаях данная разметка может не совпадать с изложенными выше сведениями. Они, кстати говоря, могут вам пригодиться, когда вывод проводки к пазу для магнитолы отсутствует. В такой ситуации вам придется самостоятельно демонтировать обшивку салона и искать эту проводку. Как правило, трудностей с этим не возникает. Провода чаще всего находятся на дверях, потолке и в полу. Стоит отметить, что в данной ситуации вам придется собственноручно прокладывать проводку для антенны и динамиков. В целом, это все что, можно рассказать по теме «как подключить магнитолу».

Подключите телефон Galaxy к автомобилю

Если вы хотите слушать музыку со своего телефона Galaxy через автомобильный динамик, вы можете подключить телефон с помощью USB-кабеля или вспомогательного кабеля. Или вы можете использовать Bluetooth для беспроводного соединения, если ваш автомобиль поддерживает его. Для вождения без помощи рук вы можете загрузить приложение Android Auto, чтобы совершать звонки, открывать мобильные приложения и использовать свои интеллектуальные устройства.

Примечание: Доступные экраны и настройки могут различаться в зависимости от поставщика услуг беспроводной связи, версии программного обеспечения, модели телефона и производителя автомобиля.

Подключив телефон Galaxy к автомобилю, вы сможете слушать музыку через автомобильную стереосистему. Другие аудиофайлы, такие как телефонные звонки, GPS или приложения, также будут воспроизводиться.

Когда они подключены, вы можете управлять звуком телефона с помощью стереосистемы. Однако, если вы хотите позвонить или использовать GPS, вам может понадобиться телефон.

Телефон можно подключить несколькими способами. пожалуйста, выполните эти шаги, когда автомобиль припаркован.

USB: Подключите совместимый кабель USB к телефону, а затем подключите другой конец к порту USB на стереосистеме.
Примечание: В зависимости от стереосистемы вы не сможете получить доступ к медиафайлам, хранящимся на вашем телефоне. Дополнительные инструкции см. в руководстве пользователя производителя автомобиля.
Вспомогательный: Подсоедините кабель AUX напрямую к разъему для наушников на телефоне. Если в вашем телефоне нет разъема для наушников, подключите0003 Адаптер для наушников USB-C к нему. Затем подключите другой конец кабеля к порту AUX IN на автомобильной стереосистеме.
Bluetooth: Когда автомобиль включен, включите режим сопряжения на стереосистеме. Возможно, вам придется обратиться к руководству, прилагаемому к вашему автомобилю. Затем перейдите к Настройки на своем телефоне, коснитесь Подключения , а затем коснитесь переключателя рядом с Bluetooth, чтобы включить его. Как только телефон обнаружит ваш автомобиль, выберите его в списке «Доступные устройства». При появлении запроса подтвердите код сопряжения, отображаемый на телефоне.
Примечание: Некоторые функции Bluetooth могут различаться. Телефонные звонки и воспроизведение музыки могут не поддерживаться или быть ограничены.
Кассетный плеер: Если в вашем автомобиле есть кассетный плеер, для подключения телефона можно использовать кассетный адаптер. Вставьте конец кассеты в слот на стереосистеме, а затем подключите другой конец (похожий на вспомогательный кабель) к телефону. Если в вашем телефоне нет разъема для наушников, подключите адаптер для наушников
USB-C вместо этого.

После подключения телефона к машине обязательно переключите стереосистему на правильный источник в зависимости от предпочитаемого вами метода. В противном случае вы не услышите звук с телефона через динамики автомобиля.

Примечание. Служба Mirrorlink закончилась 1 июня 2020 г. и больше недоступна на устройствах Android.

Чтобы управлять автомобилем без помощи рук, вы можете использовать приложение Android Auto . Вам может быть предложено загрузить приложение на свой Телефон Galaxy после подключения его к автомобилю.

Android Auto позволяет легко и безопасно управлять телефоном во время вождения. Вы можете проигрывать любимые песни, отвечать на входящие звонки и узнавать ежедневные новости или прогноз погоды в пути. Если приложение не поддерживается на вашем телефоне или вы не можете использовать его в своем автомобиле, обратитесь за подробностями к руководству производителя вашего автомобиля.

Кроме того, вы можете использовать Bixby или Bixby Routines для взаимодействия с телефоном с помощью голоса, если вы хотите не отвлекаться от дороги.

С Android Auto теперь вы можете получить доступ к приложению SmartThings из своего автомобиля! Просто убедитесь, что на вашем телефоне Galaxy установлено приложение SmartThings , чтобы вы могли управлять своими интеллектуальными устройствами с помощью нескольких нажатий.

При использовании Android Auto приложение SmartThings появится на приборной панели вашего автомобиля. Благодаря этой функции вам не нужно будет смотреть на свой телефон, чтобы включить робот-пылесос, начать стирку или включить свет на кухне, пока вы в дороге. Просто нажмите

Значок SmartThings на панели инструментов, чтобы открыть приложение. Ваши домашние дела могут быть выполнены из безопасности и комфорта вашего автомобиля, прежде чем вы даже войдете в дверь.

Свяжитесь с нами

Мы здесь для вас.

Напишите нам
Напишите нам начать онлайн-чат с Samsung
1-800-САМСУНГ Пн – Вс: 8:00 – 12:00 (EST)
Помощь в заказе
Акции Samsung
Позвоните или напишите нам Позвоните нам

Нужна помощь прямо сейчас?

Использование электронной почты в качестве способа связи было прекращено с 3 апреля 2019 г. Пожалуйста, свяжитесь с нами через чат для более быстрого ответа.

Позвоните или напишите нам Позвоните нам

Чем мы можем вам помочь?

1-800-САМСУНГ 1-800-САМСУНГ

1-800-726-7864 1-800-726-7864

Мобильный 8:00–12:00 по восточному поясному времени 7 дней в неделю
Бытовая электроника и техника 8:00–12:00 по восточному поясному времени 7 дней в неделю
ИТ/вычисления 8:00 – 21:00 по восточному поясному времени 7 дней в неделю
Поддержка текста 24 часа в сутки 7 дней в неделю

мобильные|телефоны

, 2023. Samsung, Samsung Galaxy и Family Hub являются товарными знаками Samsung Electronics Co., Ltd. Все другие бренды, продукты и услуги, а также их соответствующие товарные знаки, названия и логотипы являются собственностью их соответствующих владельцев. Вышеупомянутый контент предоставляется только в развлекательных и информационных целях. Обратитесь к руководству пользователя для получения более полной информации. Вся информация, содержащаяся здесь, может быть изменена без предварительного уведомления. Samsung не несет ответственности за любые прямые или косвенные убытки, возникающие в связи с использованием или доверием к содержащемуся здесь контенту.

Предыдущий Далее

Содержание

Как подключить iPhone 6 к автомобильной стереосистеме/радиоприемнику?

28 января 2015 г. Уильям Джадд

Прослушивание музыки в автомобиле — одно из самых приятных моментов вождения, которое может сделать ежедневные поездки на работу намного более терпимыми.

Если вы хотите слушать музыку на своем iPhone 6, вы можете подключить свой iPhone к автомобильной стереосистеме и динамикам, которые намного громче и звучат лучше, чем встроенный монофонический динамик iPhone.

Итак, как вы это делаете? Есть несколько способов подключить iPhone 6 к автомобильной стереосистеме. Ниже приведены некоторые из наиболее распространенных способов. Предпочтительные способы указаны первыми.

1. Подключение через Bluetooth

Новые и более дорогие стереосистемы поддерживают Bluetooth, что упрощает подключение iPhone 6 к автомобильной стереосистеме. Просто включите Bluetooth на вашем iPhone 6 («Настройки» > «Bluetooth»), а затем выберите автомобильную стереосистему из списка устройств. Возможно, вам потребуется перевести стереосистему в режим сопряжения, чтобы увидеть ее в этом списке, поэтому обратитесь к документации по вашей стереосистеме, чтобы сделать это. Обычно вы будете удерживать кнопку Bluetooth до тех пор, пока не услышите звуковой и/или световой сигнал о том, что сопряжение готово к продолжению.

2. Используйте аудиокабель 3,5 мм для аудиовхода AUX

Некоторые стереосистемы имеют аудиопорты 3,5 мм, что упрощает подключение iPhone 6. Просто возьмите аудиокабель 3,5 мм и подключите один конец к разъему для наушников вашего iPhone 6, а другой — к 3,5-мм входу AUX на вашей стереосистеме.

3. Используйте переходник Lightning на 30-контактный разъем

Некоторые старые, но более дорогие автомобили имеют 30-контактные разъемы Apple, что позволяет подключать iPod и старые iPhone напрямую к их стереосистемам. Вместо этого в новом iPhone 6 используется разъем Lightning, поэтому для подключения к этим 30-контактным системам вам понадобится адаптер. Этот адаптер Kit Lightning – 30 pin небольшой, но работает хорошо, а также доступен в черном цвете. Если вы предпочитаете адаптер в виде кабеля, вы можете приобрести оригинальный кабель-переходник Apple Lightning на 30-контактный разъем.

4. Используйте FM-трансмиттер

Если к автомобильной стереосистеме нет Bluetooth или проводного подключения, вам придется проявить творческий подход. Одним из разумных вариантов является использование FM-передатчика, который осуществляет FM-вещание на очень коротком расстоянии. Вы можете настроиться на эту трансляцию, используя FM-радио вашего автомобиля. Этот Bluetooth FM-передатчик Olixar Smartune подключается к вашему телефону с помощью Bluetooth или аудиокабеля 3,5 мм, а затем передает в FM на выбранной вами частоте.

5. Используйте переходник кассетной деки

Если даже FM-радио не подходит, надежда все же есть. Если в вашей стереосистеме есть кассетная дека, вы можете приобрести специальный переходник с кассетной деки на 3,5 мм. Вы вставляете его как обычную кассету, а затем используете тянущийся кабель 3,5 мм для подключения к разъему для наушников вашего iPhone 6. Это позволяет воспроизводить музыку через динамики вашего автомобиля без каких-либо новомодных технологий.

Что мы пропустили?

Спасибо, что ознакомились со статьей. Если у вас есть какие-либо вопросы, на которые мы не ответили, или вы в чем-то не уверены, сообщите нам об этом.
