Подключение сабвуфера к штатной магнитоле

Хорошая и громкая музыка в салоне автомобиля – этого хотят многие автолюбители, особенно молодежь. Но существует некоторая проблема, далеко не каждая машина уже оборудована качественной аудиосистемой. Поэтому в этой статье мы постараемся в полной мере и доходчиво рассказать, как можно самостоятельно выполнить подключение сабвуфера к штатной магнитоле, к той, какая у вас уже имеется, установленная заводом изготовителя.

Правда хочется сразу оговориться. Что если вы решили сами выполнить всю работу и подключить активный сабвуфер, то ответственность будет лично на вас. Но не надо испытывать излишних страхов, если ваши руки могут держать отвертку и пассатижи, то подключение усилителя к штатной магнитоле, будет вам по силам.

Как подключить сабвуфер к штатной магнитоле, без линейных выходов

Есть желание слушать во время езды любимых исполнителей, есть автомагнитола, но она, к сожалению, не дает желаемого эффекта, музыка играет, но хотелось бы чего-то более мощного. Для этого и нужен сабвуфер, но подключение саба все-таки сопровождается некоторыми трудностями. На него, как и на любой другой усилитель, нужно подать питание, а также подключить и кабель, по которому будет передаваться аудиосигнал.


И вот тут, если вы, не продвинутый радиолюбитель, можно зайти в тупик, потому что в автомагнитоле вы не находите ни одного отверстия, куда можно было бы подключить желаемый усилитель.Появляется закономерный вопрос можно ли вообще, и если возможно, то, как подключить усилитель к штатной магнитоле?

1) Приобретение новой магнитолы

Первый способ хорош для тех, кто плохо разбирается в радиоделе, но не имеет особых ограничений в денежных средствах. Надо просто пойти в автомагазин и приобрести новую магнитолу, более современную, и вполне возможно, что все вопросы решатся сами собою. Этот способ действительно неплохой, но требует соблюдения некоторых формальностей. Например, ваше авто должно поддерживать покупаемое штатное головное устройство. Также в магнитоле должна быть функция поддержки, чтобы подключаемый сабвуфер работал, и давал прекрасный звук. Ну и последний немаловажный пункт – это стоимость головных устройств, с современным кризисом их цена подпрыгнула до цены космических кораблей. Но, как уже писалось выше, если деньги не проблема, то все сразу решается, в противном случае читаем дальше.

2) Обратиться к радиолюбителям

Итак, если вы не миллионер, и к тому, же не очень хорошо разбираетесь в проводах, то для вас наилучшим выходом будет обращение за помощью к опытным радиолюбителям. Найти их можно в небольших мастерских. Некоторые специалисты буквально за считаные минуты, у вас на глазах, разберут вашу магнитолу, припаяют дополнительные провода и выведут их наружу RCA разъёмы. Схема простая, но на все 100% рабочая. Вы уже дальше сами сможете на выведенные контакты подключить усилитель или сабвуфер. Если мастер хороший, то он обеспечит вам не только прекрасный звук, но и полную безопасность в салоне машины.

3) Установить линейный преобразователь

Следующий вариант подходит для тех людей, которые сами плохо разбираются в тонкостях радиодела, но не хотят обращаться к другим. В данной ситуации лучший выход покупка преобразователя уровня. Именно через него и можно будет соединить между собою два прибора, головное устройство без нужных нам выходов и сабвуфер, или усилитель. Купить данный преобразователь можно в любом магазине автозвука. Сам этот прибор простой, и поэтому не будем вникать в его внутренний мир, а вот снаружи у него с одной стороны два тюльпана (так называются аудиоразъемы – RCA), а с другой — четыре провода.

Справиться с подключением преобразователя может даже школьник, главное не перепутать контакты, плюс и минус присоединяются к правому динамику, оставшиеся два проводка подключаются к левому динамику.  На этом все, ваши высокоуровневые частоты превращаются в низкоуровневые, и вы в полной мере, насколько это, возможно, наслаждаетесь музыкой. И еще один немаловажный момент, что вследствие подобного подключения вся ваша электроника будет в полной безопасности.

4) Выбирать усилитель или сабвуфер с низкоуровневым входом

Последний вариант, пожалуй, самый простой, но опять-таки все упирается в деньги. То есть, имея определенную сумму на руках, вы снова идет в магазин электроники, и покупаете так называемый активный сабвуфер или усилитель с низкоуровневым входом. Также, не вникая в принцип его работы, отмечаем, что в этом аппарате линейный преобразователь уже встроен. Вы его подключаете согласно инструкции к динамикам и наслаждаетесь музыкой.

Полезная статья: «Как выбрать автомобильный усилитель» здесь мы подробно расскажем на что стоит обратить внимание выбирая усилитель для вашей аудиосистемы.

Как видите, в принципе, ничего сложного, даже в самом сложном варианте нет. Имея пару инструментов и ровные руки, можно все сделать самостоятельно. Необязательно тратить много денег, и не надо каких-то специальных знаний, нужно просто желание, и музыка в вашем салоне будет звучать всегда!

Теперь вам известны все способы как можно взять сигнал с магнитолы, которая не имеет линейных выходов, рекомендуем к прочтению следующую статью «как правильно подключить усилитель».

caraudioinfo.ru

Как подключить сабвуфер к автомагнитоле своими руками

Автомобильный сабвуфер

Каждому владельцу автомобиля хочется, находясь за рулём, слушать музыку, звучащую качественно, и без помех. Ведь магнитола, сама по себе, не имеет достаточной мощности звука.
В связи с этим, автолюбители интересуются, как правильно произвести подключение сабвуфера к автомагнитоле. Наша инструкция, а так же видео в данной статье, дадут вам исчерпывающий ответ на многие вопросы, возникающие в процессе подключения.

Виды сабвуферов

Прежде чем говорить о подключении своими руками, стоит понять, что же это такое — сабвуфер(см.Как сделать сабвуфер: дельные советы). Этот прибор не что иное, как громкоговоритель, способный воспроизводить наиболее низкие частоты (ниже 20Гц).
Как правило, они не попадают в диапазон самой магнитолы и усилителя, который от 20Гц только начинается. Данный вид звукового оборудования делится на два типа.

Пассивный

Один из них — это пассивный сабвуфер. Он имеет один или несколько динамиков, объединённых в одном корпусе.

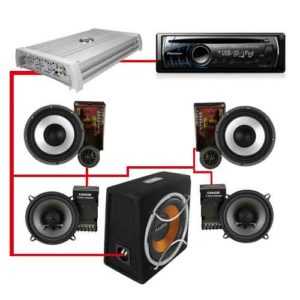

Подключают его к внешнему усилителю, который может одновременно подавать сигнал: как на сабвуфер, так и на колонку:

  • Это один из вариантов, который некоторые специалисты по автозвуку считают не совсем удачным. Дело в том, что в сабвуфере есть разделительный фильтр, который обрабатывает поступающий от усилителя стерео сигнал, и удаляет из него низкие частоты.
  • Далее, прошедший фильтрацию сигнал подаётся на динамики колонок. Поэтому, для обработки сигнала высокого уровня применяют дополнительный фильтр.

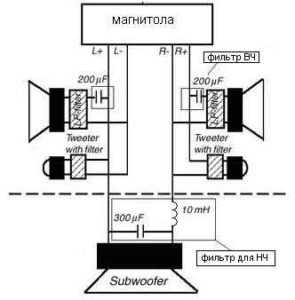

Подключение пассивного сабвуфера: схема

  • Есть и другой способ подключения. Кроме разделительного фильтра, он предусматривает применение отдельного усилителя для сабвуфера.
    В этом случае, можно отделить басы от линейного сигнала, и такая фильтрация даёт гораздо меньше искажений звука, чем обработка сигнала, происходящая при первом способе подключения.
  • Использование отдельного усилителя для сабвуфера, даёт возможность значительно увеличить диапазон звучания акустической системы. При этом усилитель, работающий на основные динамики, освобождается от повышенных нагрузок.

За счёт установки разделительного фильтра в нужной точке звукового тракта, такая схема подключения превращает сабвуфер из пассивного — в активный. А сама система при этом, даёт такое же звучание, как и в случае с двухканальным усилителем.

Активный

В корпусе активного сабвуфера, кроме динамиков и разделительного фильтра, есть ещё и усилитель(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер). Он имеет не только вход для подключения к подающему сигнал усилителю, но и выходы на дополнительный усилитель.
Итак:

  • В зависимости от модификации сабвуфера, уровень его сигнала регулируется специальной рукояткой. Нередко конструкция активного сабвуфера предусматривает и регулировку частот после разделения сигнала.

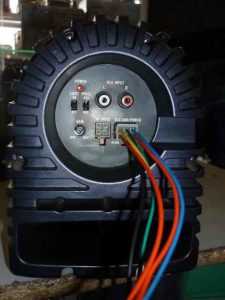

Задняя панель активного сабвуфера

  • Благодаря этому можно выбрать оптимальное значение, дающее лучшую совместимость с основными динамиками. Естественно, что цена такого оборудования зависит от его возможностей.
    Подключив активный сабвуфер к аудиосистеме, можно увеличить её динамический диапазон, а так же улучшить чистоту звука на средних частотах.
  • К тому же, у вас будет возможность слушать музыку на большой громкости, без помех и искажений. Отфильтрованный от низких частот сигнал, даёт возможность колонкам лучше воспроизводить композиции с высоким уровнем звучания.
  • Важно только приобрести оборудование, предназначенное именно для автомобилей, а не думать, как подключить домашний сабвуфер к автомагнитоле. Использование в машине сабвуфера, к примеру, от домашнего кинотеатра, может только ухудшить качество воспроизведения.

К таким же плачевным последствиям приводит и неправильная настройка сабвуфера, да и просто, использование низкокачественного звукового оборудования.

Выполнение подключения

Настало время поговорить о том, как подключить активный сабвуфер к автомагнитоле. Естественно, что сначала необходимо подвести питание, которое обеспечивается аккумулятором.
Очень важно правильно подобрать акустический кабель – от этого зависит качество работы всей звуковой системы.
Итак:

  • Сечение кабеля, в первую очередь, зависит от мощности сабвуфера, и подбирается по таблице. В идеале, от аккумулятора нужно протянуть два кабеля: плюсовой и минусовой. Но многие подключают к нему только плюс, а минус подсоединяют к кузову автомобиля.
  • Желательно, чтобы питающий кабель был защищён гофрой, а рядом с аккумулятором нужно установить предохранитель в колбе-держателе. На фото снизу вы видите именно такое подключение.

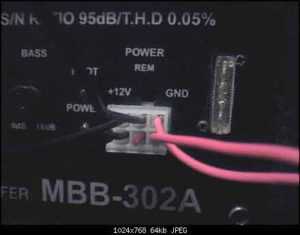

Провод питания и предохранитель

  • Кстати, предохранитель должен иметь мощность не менее 40А, и находиться он должен в непосредственной близости от клеммы аккумулятора. Только после этого можно будет подсоединяться к магнитоле.

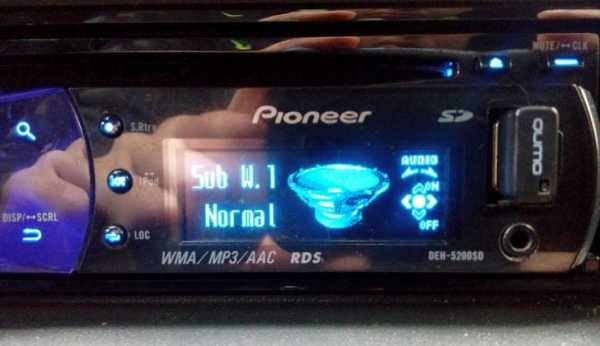

  • Проще всего произвести подключение, если выход на сабвуфер в автомагнитоле предусмотрен производителем. Обычно он имеет обозначение «Out». Вход для данного провода на сабвуфере обозначается «In».
  • Но и такая ситуация, когда в автомагнитоле выход на сабвуфер отсутствует, встречается довольно часто. В этом случае, соединение производится через выходы на колонки, с использованием фильтра для низких частот.
    Делается это для того, чтобы сабвуфер мог производить только низкочастотный диапазон. Для качества воспроизводимого звука это важно.

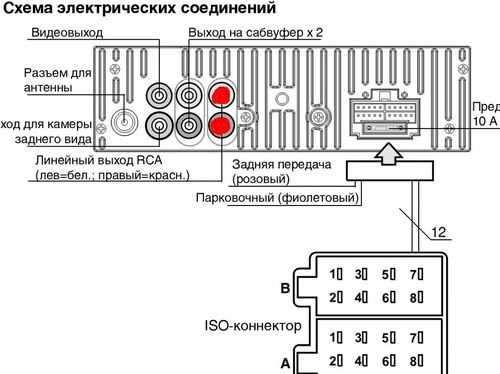

Выход на сабвуфер на автомагнитоле

  • На пике низких частот, сабвуфер работает на максимальную мощность, и на панели можно наблюдать уменьшение яркости включенных приборов. Чтобы избавить систему от перегрузок, рядом с сабвуфером необходимо установить конденсатор.
  • Это устройство конденсирует в себя излишки напряжения, отдавая его тогда, когда оно снижается ниже значения, необходимого для работы сабвуфера. Такой же конденсатор должен быть установлен и рядом с усилителем.
  • Установка активного сабвуфера менее сложна, и чаще используется владельцами автомобилей, желающих сэкономить.
    Пассивный сабвуфер более сложен в монтаже. Не каждый сможет установить его самостоятельно, даже после просмотра видео.

Тут требуется профессиональный подход, а он, как известно, бесплатным не бывает. Зато результат радует.
Каким путём пойти, решать вам. Главное, чтобы вы, в конечном итоге, с удовольствием слушали музыку, находясь в салоне своего автомобиля.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

avtozvuk-info.ru

пассивный, саб, машину, можно ли, буфер, что будет если

Для улучшения характеристик звучания акустики в автомобиле используется дополнительная шумоизоляция кузова и установка низкочастотного громкоговорителя. Если владелец знаком с конструкцией акустических систем, то он без проблем поймет, как подключить сабвуфер к магнитоле без усилителя. При самостоятельном монтаже требуется соблюдать правила техники безопасности, работы рекомендуется проводить при отключенном от бортовой сети аккумуляторе.

Виды сабвуферов

Автомобильные низкочастотные динамики, оснащенные индивидуальным корпусом, могут иметь встроенный усилитель или коммутируются напрямую к автомагнитоле. Применение дополнительного усилителя позволяет разгрузить головное устройство. Для выполнения регулировки по частотным диапазонам и согласования сигнала с остальными акустическими устройствами размещен отдельный кроссовер. Регулировка громкости звучания саба выполняется отдельным поворотным потенциометром, установленным на корпусе изделия.

Также оборудование подразделяется на несколько разновидностей по конструкции и конфигурации корпуса, который изготовлен из фанеры или иного материала на основе древесины.

В конструкции имеется специальный фазоинвертор, который обеспечивает расширение частотного диапазона за счет эффекта резонанса. Существуют конструкции низкочастотных устройств, в которых громкоговоритель размещен на разделительной перегородке внутри корпуса.

Подключение пассивного сабвуфера производится через разъемы тыловой акустики или к специальным штекерам, размещенным на головном устройстве. Подобная схема коммутации увеличивает нагрузку на электронику магнитолы и негативно сказывается на работе компонентов акустической системы автомобиля. Но поскольку оборудование без усилителя имеет низкую цену, то владельцев автомобилей интересует вопрос, можно ли выполнить подключение сабвуфера с минимизацией потерь качества звучания.

Что понадобится?

Для установки пассивного сабвуфера без усилителя своими силами потребуются:

  • акустические кабели, необходимые для коммутации;
  • пластиковые буферы для удержания корпуса низкочастотного динамика в багажном отделении автомобиля;
  • пластиковая отвертка для снятия пластиковых обшивок салона;
  • бокорезы для подрезки кабелей;
  • штекеры, нужные для подключения;
  • лента ПВХ или защитная трубка;
  • гибкие хомуты;
  • защитная гофрированная трубка для прокладки кабелей.

Перед началом монтажных работ следует убедиться в совместимости приобретенного оборудования. Подключение динамиков с несоответствующим сопротивлением катушки приводит к работе усилителя магнитолы с перегрузкой, что выводит устройство из строя. Если проигрыватель имеет защитный код, то необходимо убедиться в его наличии. В противном случае после подсоединения батареи к бортовой сети восстановить работоспособность магнитолы не удастся.

Инструкция по подключению без усилителя

Место монтажа сабвуфера зависит от модели автомобиля и конструкции низкочастотного динамика. Оборудование размещается в багажном отделении, от смещений удерживается упорами, прикрепленными к обшивке пола. Встречаются устройства, располагаемые под сиденьем переднего пассажира. Сабвуферы скрытого монтажа имеют уменьшенные размеры, позволяющие поместить устройство в узкой полости под креслом. При установке необходимо учитывать расположение вентиляционных коробов и электрических кабелей штатной системы обогрева сиденья.

Акустический двойной межблочный кабель стандарта RCA прокладывается через салон автомобиля вдоль штатных электрических жгутов. Для обеспечения защиты шнура используется гофрированный рукав, который прокладывается вдоль порогов автомобиля. Сверху магистраль закрывается ковролином обшивки пола и пластиковыми облицовками. На концах кабеля требуется смонтировать разъемы, предназначенные для подключения к головному устройству и низкочастотному громкоговорителю.

Ряд магнитол оснащены штатным жгутом кабелей, в котором имеется круглый коннектор для подсоединения сабвуфера. Поскольку оборудование подключается через 2 штекера, то необходимо использовать дополнительный разветвитель. Изделие размещается рядом с динамиком, через салон прокладывается кабель RCA, но при этом используется только 1 ветвь. Имеющиеся на конце разветвителя «тюльпаны» подключаются к разъемам низкочастотной колонки.

Чтобы подключить пассивный сабвуфер к тыловым выходам магнитолы, следует объединить выходы в общую схему. К выходам на задние колонки подключается оборудование с мощностью ниже суммарной отдачи каналов. Например, головные проигрыватели Pioneer, оборудованные 4-канальным усилителем мощностью 50 Вт на поток, позволяют использовать низкочастотный динамик мощностью не выше 70 Вт.

Для обеспечения функционирования сабвуфера требуется включить требуемый режим работы через меню головного устройства. Пользователь может выбрать режим нормальной или обратной фазы. После выбора необходимого параметра настройки сохраняются в память магнитолы. При отключении питания или нажатии на специальную кнопку сброса память очищается, настройку потребуется повторить заново.

Отдельно регулируется частота среза, которая выбирается из ряда значений. Количество допустимых вариантов зависит от модификации проигрывателя. Для обеспечения насыщенного звучания выполняется настройка фильтра верхних частот, который прекращает трансляцию соответствующих звуков через штатные фронтальные и тыловые динамики. В головных устройствах используется параметр дополнительного усиления низких частот, значение выбирается из ступенчатого диапазона.

Поскольку прямое подключение не обеспечивает высокого качества воспроизведения звука, то рекомендуется коммутировать низкочастотные колонки через дополнительный усилитель. Оборудование подключается к головному устройству дополнительным сигнальным кабелем, по которому подается импульс на включение. Для питания усилителя требуется проложить отдельную магистраль к аккумуляторной батарее, снабдив ее предохранителем, установленным в специальном корпусе. Подключать усилитель к цепям габаритного освещения или подсветки салона запрещается.

autotuning.expert

Подключение активного сабвуфера к магнитоле своими руками

Магнитола и ее подключение к сабвуферу

Без качественной аудиосистемы современный автомобиль представить сложно. Любому человеку, получающему наслаждение от прелестного звучания музыкальных композиций за рулем, нужна хорошая акустическая система, отвечающая всем требованиям.
Причем, важно не только правильное распределение звука по салону, но и наличие качественной частоты звучания. Для мощного и чистого звучания низких частот, как известно, используется сабвуфер.
Подключение активного сабвуфера к магнитоле – занятие не самое легкое, поэтому нужно быть готовым к некоторым трудностям. В нашей статье мы узнаем, как подключить активный сабвуфер к магнитоле своими силами и что для этого нужно знать.
Перед тем, как приняться за установку, необходимо подобрать нужный вариант акустической техники, тем более, что выбор в наше время представлен довольно обширный.

Виды сабвуферов

Активный сабвуфер

Вообще, все сабвуферы можно поделить на два основных вида:

  • Активный – имеет встроенный усилитель и облачен в корпус;
  • Пассивный сабвуфер– не имеет усилителя, хотя нуждается в его подключении. Он может быть, как бескорпусным (просто динамик, вставляемый в ложе автомобиля), так и с наличием корпуса.

Примечание: но при этом установить и подключить активный сабвуфер проще и быстрее, и нет необходимости подбирать подходящий усилитель.

Активный сабвуфер и его составные части

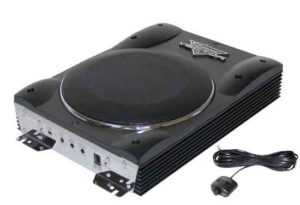

Оригинальный активный сабвуфер от Ланзар

Активный сабвуфер состоит из:

  • Корпуса;
  • Низкочастотного динамика;
  • Регулятора уровня сигнала;
  • Усилителя;
  • Регулятора частоты разделения сигнала.

Установка сабвуфера сложнее, чем установка высокочастотных и среднечастотных систем, потому что сам динамик (за исключением некоторых плоских) занимает много места, потребляет много энергии и нуждается в настройке.

Как происходит подключение

Как подключить сабвуфер активный к магнитоле

Для подключения нужны следующие инструменты и материалы:

  • Нож;
  • Гаечные ключи;
  • Разводной ключ;
  • Плоскогубцы;
  • Кусачки;
  • Изолента или крепежные хомуты;
  • Предохранитель с изоляцией;
  • Уплотнительные кольца;
  • Если необходимо, кабели.

Схема подключения активного сабвуфера к автомагнитоле

Для подключения используются силовые и сигнальные группы проводов:

  • Силовым кабелем, сечением не менее 6-8 мм (так как потребляемая мощность довольно большая), соединяется положительная клемма аккумулятора и сабвуфер(см.Как сделать сабвуфер: дельные советы).
  • На провода, ведущие к аккумулятору, нужно надеть наконечники, и припаять, затем надеть кембрик.

Примечание: такое соединение выдержит незначительные перегибы и деформацию провода.

  • Как можно ближе к аккумулятору (желательно под капот автомобиля) устанавливается предохранитель, который защитит систему от перегрузок и короткого замыкания. Предохранитель должен выдерживать максимальное напряжение, указанное в паспорте устройств.

Схема подключения активного сабвуфера к магнитоле

  • Силовой кабель нужно соединить с проводкой автомобиля крепежными хомутами или изолентой.
  • Вторым проводом необходимо соединить устройство (минусовую клемму) и заземление (капот автомобиля). При укладке проводов надо выбирать кратчайший путь, чтобы была меньшая вероятность замыкания в такой цепи.
  • Если провод выводится в самодельное отверстие, то лучше на края поставить уплотнительное кольцо, чтобы избежать повреждения провода об острые края отверстия. Также, важно следить, чтобы провода и предохранители не касались движущихся частей автомобиля или греющихся.

Примечание: все провода желательно вести по автомобилю с использованием гофрированного кабель-канала, что защитит проводку от внешних воздействий.

Виды подключений

Подключение активного сабвуфера автомагнитоле

Существует два основных вида подключения:

  • Подключение при наличии у магнитолы специального разъема для соединения активного сабвуфера. Если в магнитоле предусмотрен специальный разъем для подключения такого рода устройств, то магнитола соединяется с помощью сигнального кабеля с сабвуфером, подключением разъема LFE.
  • Подключение в случае отсутствия специального разъема. Если такой разъем не предусмотрен, то для подключения необходим преобразователь высокочастотных сигналов в низкочастотные.
    При параллельном подсоединении преобразователя к выходам основных акустических систем, на выходе преобразователя образуется стандартный линейный сигнал. Затем он такими же, как и в первом случае, проводами соединяется входами сабвуфера LFT, либо Lineln.

Преобразователь ВЧ/НЧ

Меры предосторожности

Для безопасности соединения и достижения наиболее качественного звука рекомендуется пользоваться качественными кабелями, так как использование некачественных проводов, может вызвать шумы и помехи при воспроизведении или стать причиной короткого замыкания, приводящего к выходу из строя оборудования. К таким же последствиям может привести недостаточное крепление сабвуфера к корпусу машины.

Правила безопасного подключения

Итак:

  • Прежде чем соединять провода, нужно убедиться, что аккумулятор автомобиля отключен от питания. Это очень важно, ведь в противном случае в цепи может произойти короткое замыкание.
  • При соединении следует добиваться безопасного и надежного соединения с применением уплотнителей, крепежных хомутов, изоленты, гофрированного кабель — канала, чтобы избежать внешнего воздействия на провода.
  • Пользоваться качественными проводами.
  • При выборе предохранителя руководствоваться паспортами устройств.
  • Надежно и удобно закреплять в автомобиле акустическое оборудование.

Активный сабвуфер и его подключение

Соблюдение этих нехитрых правил позволит наслаждаться качественным звуком, не испытывая страха за пожарную безопасность автомобиля. Надежная и хорошо установленная техника только добавит комфорта при вождении, и заставит гордиться своим железным другом еще больше.
Проделать все работы по установке акустических кабелей можно и своими руками. В интернете есть много фото, на которых изображена подробная инструкция данного процесса.
Видео с тщательным описанием, также должно пригодиться в процессе такой работы. Тем более, что цена в автосервисе на выполнение этого процесса – довольно высокая. А домашний ремонт проходит совершенно бесплатно.

Григорий с детства обожал машины, а в подростковом возрасте, когда самостоятельно подключил автомагнитолу в отцовской девятке, понял, что машины будут его работой, хобби, призванием. Оцените статью: Поделитесь с друзьями!

avtozvuk-info.ru

Инструкция как подключить сабвуфер к магнитоле без усилителя

Прежде чем рассказывать о том, как подключить сабвуфер к магнитоле Pioneer без усилителя, разберемся что такое сабвуфер и какие разновидности такой акустической аппаратуры устанавливают в качестве дополнительного оборудования, автолюбители.

Как подключить?

Виды акустических колонок низкочастотного звукового диапазона

Сабвуфер — звуковая колонка, созданная с целью воспроизведения улучшенного качества низких частот, не доступных обычным аудио колонкам штатного оборудования автомобиля. Сабвуферы подразделяются по своим видам:

  • активные;
  • пассивные.

Активный сабвуфер имеет в своей комплектации уже вмонтированный усилитель мощности для снятия нагрузок низкой частотности с основного усилителя автомобильной акустики. А также, свой кроссовер (устройство для разделения частот на высокие, средние, низкие и т.д.), упрощающий согласование работы сабвуфера с акустикой штатной магнитолы.

Пассивный сабвуфер не имеет отдельного (персонального) мощностного усилителя и подключается на стандартные колонки. Что в результате отрицательно сказывается на качестве звучания стерео системы авто и вызывает дополнительные перегрузки на все выходные каналы. Как результат этого, снижение громкости и динамичности звука.

Схема

Подключение саба Mystery усилителя к магнитоле Пионер в автомобиле ВАЗ 2114

Как подключить сабвуфер к магнитоле без усилителя по схеме приведенной чуть ниже, более подробно.

В первую очередь нам понадобиться установочные инструменты и материалы:

  • предохранитель.
  • конденсатор.
  • электропровод.
  • пассатижи.
  • изоляционная лента.
  • разводной и накидной ключи.

Инструкция по подключению пассивного сабвуфера Mystery к магнитоле Pioneer

Принципиальная схема колонок с низкой частотностью как активного, так пассивного типа, практически одинакова, за исключением небольших дополнений относящихся к не активным сабвуферам.



По этой причине будем разбирать общий метод с последующим внесением изменений.

Процесс включения авто магнитолы пассивного сабвуфера очень прост: он соединяется на прямую с усилителем, а тот, в свою очередь, последовательно присоединяется к автомобильному проигрывателю.

Роль штатного усилителя в этой цепи— передача полученного от звука воспроизводящего устройства (авто магнитолы) сигнала, динамикам с высоко и низко разрешающей частотой. Где преобразователем низкочастотных сигналов выступает сам сабвуфер, а высоких, его сателлиты.

Из-за достаточно больших габаритов, установка сабвуфера производиться в основном в багажном отсеке автомобиля и провода электропитания приходиться тянуть через весь салон к аккумуляторной батарее. Что не улучшает его (салона) внешнего вида.

Не активный сабвуфер

Пассивный сабвуфер подключить к магнитоле без усилителя, можно в 4 этапа.

  1. Через технологическое отверстие в моторном отсеке протягиваем питающий провод к аккумулятору. На положительном (плюс) проводе поближе к батарее, устанавливаем предохранитель.
  2. Вытягиваем проводку в салон и протягиваем до багажника, по возможности маскируя ее под деталями внутренней отделки.
  3. Заводим провода через готовое тех отверстие (при необходимости делаем его самостоятельно) в багажник автомобиля. И подключаем непосредственно к низкочастотной колонке, согласно схеме (+ на +, — к -).

Подключение сабвуфера к магнитоле Пионер через одножильный, питающий (синий) провод и провод с разъемами «тюльпаны»

1avtozvuk.ru

Подключение активного сабвуфера к магнитоле

Подключение активного сабвуфера к магнитоле

Подключение активного сабвуфера к магнитоле — отсутствие хорошей аудиосистемы в автомобиле в наше время это редкий случай. Практически любой авто-владелец, неравнодушный к качественной музыке, стремится установить у себя в машине достойный аудио комплекс. При этом первостепенное значение уделяется не только, чтобы грамотно рассредоточить звуковую панораму внутри салона, но чтобы и качество звучания было на высоте.

Чтобы обеспечить установленную в машине АС чистым и вместе с тем мощным звучанием на низких частотах, для этого как правило, требуется сабвуфер. Подключение активного сабвуфера к магнитоле для человека имеющего некоторые навыки не представляет никакой сложности. А для тех кто сталкивается с этим впервые, данная публикация поможет правильно все подключить.

Первым и наиболее важным этапом является выбор качественного акустического оборудования, благо что в продаже сейчас имеется большой ассортимент аудио техники.

Какие бывают сабвуферы?


Сабвуфер активного действия

Сабвуферы, в общем то делятся на две основные категории:

  • Сабвуфер активного действия состоит из усилителя, установленного снаружи либо внутри корпуса и НЧ-излучателя;
  • Сабвуфер пассивного действия не имеет собственного усилителя, но требует его подключения. Пассивный сабвуфер может быть выполнен и использование ящика, так и без него, динамик устанавливается непосредственно в подготовленное место в салоне автомобиля.

Примечание: если отдавать предпочтение активному сабвуферу, то он устанавливается и подключается намного легче и быстрее. При этом не нужно будет подбирать соответствующий усилитель мощности.

Из чего состоит активный сабвуфер?


Плоский активный сабвуфер Lanzar

В состав активного сабвуфера входит:

  • Ящик;
  • Динамический излучатель низких частот;
  • Потенциометр для установки уровня сигнала;
  • Усилитель мощности;
  • Регулятор частотного разделения сигнала.

Подключение активного сабвуфера к магнитоле считается несколько затруднительным процессом, чем установка динамических излучателей высокой и средней частоты. Это обусловленно тем, что корпус сабвуфера (кроме некоторых плоских вариантов) требует для себя много площади, а также нуждается в определенной настройке.


Схема подсоединения активного саба к головному устройству

Соединительные провода и варианты подключения

Для того, чтобы подключить сабвуфер потребуются монтажные провода различного сечения:

  • Силовой провод, ввиду прохождения по нему большого тока, необходимо использовать сечением 8 мм. Именно им соединяется питание сабвуфера с плюсовой клеммой аккумулятора. Кабели идущие на клеммы АКБ должны иметь на концах соединительные наконечники и надежно зафиксированы, а сам провод помещен в защитный кембрик.
  • Далее необходимо в непосредственной близости от аккумулятора установить предохранительную колодку с предохранителем. Это защитит аудио систему от возможного короткого замыкания и от чрезмерной перегрузки. Плавкий предохранитель должен быть расcчитан на максимальный ток потребляемый аудио оборудованием.

Прокладка провода в салоне автомобиля

  • Силовой провод нужно уложить в общий жгут вместе со штатной проводкой автомобиля и закрепить капроновыми хомутиками либо изоляционной лентой.
  • Второй кабель устройства с клеммы «минус» подается на заземление (любой свободный болт под капотом автомобиля). При проводке жгута проводов по салону и под капотом, необходимо использовать максимально короткий путь, это даст возможность снизить общее сопротивление проводников и повысить КПД аудиосистемы.
  • Если жгут проводов прокладывается через отверстия просверленными собственноручно, то необходимо устранить острые кромки в отверстиях (например: вставить туда резиновое кольцо). Немаловажным фактором при укладке жгута является обеспечение ему безопасности от всевозможных трений и высокой температуры.
  • Важно: всю проводку прокладывать внутри салона лучше всего будет с применением гофрированной трубки для кабеля, которая выполнена из термостойкого пластика в виде эластичного канала с круглым сечением.

    Разновидность подключений

    Существует две основных формы подключения:

  • Подключение, когда у головного устройства имеется специальный коннектор для активного сабвуфера. Если автомагнитола обеспечена таким специальным разъемом, то она соединяется с сабом при помощи отдельного провода через коннектор LFE.
  • Если же в головном устройстве не предусмотрен такой соединительный порт, то тогда для подключения потребуется ВЧ-преобразователь сигналов, который конвертирует их в сигналы низкой частоты.
  • В случае параллельного соединения преобразователя с акустической системой, в выходном тракте преобразователя создается нормативный сигнал линейного типа. Далее, используя обычные монтажные провода он подключается к входным гнездам сабвуфера LFT, или Lineln.

  • Преобразователь высоких частот в низкие

    В заключение о мерах предосторожности

    • Перед тем как приступить к соединению устройств проводами, необходимо убедится, что с аккумулятора сняты силовые кабели.
    • Выполняя соединение акустического оборудования, старайтесь выполнять надежные и качественные стыковочные контакты. Отнеситесь к выполнению этой работы со всей ответственностью.
    • Обязательно используйте необходимые уплотнители, качественную проводку, элементы крепления и так далее.
    • Устанавливаемый на борту автомобиля предохранитель должен соответствовать максимальному току установленного оборудования.
    • Все акустические устройства входящие в состав бортовой аудиосистемы должны быть основательно и надежно закреплены в автомобиле.


    Подключенный в автомобиле активный сабвуфер

    usilitelstabo.ru

    Как подключить сабвуфер к магнитоле своими руками?

    Сабвуфер представляет собой акустическую систему для воспроизведения частот 20-120 гигагерц в звуке и подключается он в машине к автомагнитоле.

    Подключение такое могут сделать на СТО  RealZvuk или «гаражные» специалисты. А еще при наличии базовых знаний, который вы сможете найти в данной статье, подключение сабвуфера к магнитоле может производиться и самим автовладельцем. Для этого необходимо подготовить лишь некоторые инструменты и расходные материалы.

    Необходимый инструментарий и материалы.

    • Предохранитель.
    • Конденсатор.
    • Проводка.
    • Кусачки.
    • Плоскогубцы.
    • Изолента.
    • Гаечные ключи.
    • Разводной ключ и стяжка.
    • Непосредственно сабвуфер.

    Подключение пассивного сабвуфера к магнитоле, инструкция.

    Он, к слову, бывает пассивный и активный. Разница между ними заключается лишь в том, что в схеме подключения пассивного сабвуфера требуется усилитель, а активный сабвуфер подключается к магнитоле напрямую. Будем рассматривать первый вариант.

    Схема подключения сабвуфера к магнитоле.

    Схема подключения пассивного сабвуфера проста: он вместе с колонками подключается к усилителю, а усилитель присоединяется к магнитоле. Задача усилителя в данной цепочке — передать полученный от магнитолы сигнал высокочастотному и низкочастотному динамикам, где последним выступает сабвуфер, а высокочастотным – сателлиты (советую ознакомиться со статьей — усилитель для сабвуфера своими руками).

    Замечу: сабвуфер вместе с усилителем требует немала места, поэтому многие размещают их в багажнике машины. Как вы, наверняка, догадались для подключения сабвуфера в таком случае провода приходится вести через весь салон — к аккумулятору.

    Внимание!
    Перед началом подключения акустической системы авто необходимо отключить его аккумулятор (чтобы не произошло короткого замыкания).
    Начинаем подключение пассивного сабвуфера.

    Все провода питания должны быть защищены, особенно это касается «плюса». Для защиты подойдет гофра или другой материал. На «плюсе» устанавливаем предохранитель (можно приобрести и уже готовый провод с предохранителем) и делаем это поближе к аккумулятору.

    Смотрите Как подключить сабвуфер

    Первый этап подключения.

    Для проводки потребуется найти технологическое отверстие (в иномарках оно, скорее всего, будет закрыто заглушкой из резины, а в отечественных авто может быть и без заглушки). Если такого отверстия в машине нет — его придется просверлить.

    Протягиваем провода в просверленное отверстие и заливаем его герметиком. Кстати, для более долговечного использования кабеля, лучше использовать вместо него резиновую втулку.

    Второй этап.

    Протягиваем провода в моторном отсеке и выводим жгут в салон.

    В салоне лучше заранее подготовить места для прокладки проводки, так как ее лучше спрятать. А для этого придется кое-где снять накладки на порогах и другие элементы обшивки салона. После прокладки проводки в салоне, все демонтированные элементы обшивки можно будет (и даже нужно) вернуть на свои места.

    Третий этап.

    От салона проводка идет к багажнику тоже через технологическое отверстие, если такового нет, то его снова придется просверлить. После вытягивания проводов в багажник подключаем их к усилителю: плюс к плюсу, минус к минусу.

    Теперь усилитель подключен к аккумулятору и осталось его подключить к магнитоле. Для этого понадобятся «тюльпаны» и тонкий провод одножильный, управляющий питанием усилителя (скорее всего, будет синего цвета).

    Для снятия магнитолы используйте специальные плоские ключи, ими работать удобнее и быстрее. но если таковых нет, можно использовать и простую отвертку либо нож.

    Четвертый этап подключения сабвуфера к магнитоле.

    «Тюльпаны» подключаются по цветам коннекторов. Однако случается, что штекеры провода могут быть красного и черного цветов, а у автомагнитолы — красного и белого. В такой ситуации подключать необходимо белый к черному, а красный к красному.

    После такого подключения проводим проводку через салон с силовым проводом и подсоединяем «тюльпаны» к портам усилителя.

    Осталось лишь подключить сабвуфер к усилителю. Кстати, если у вас двухканальное усиливающее устройство, то сабвуфер необходимо подключить к обоим каналам (нужно для оптимального распределения сигнала усилителем). О том, как настроить сабвуфер в машине смотрите здесь.

    Подключение активного сабвуфера к магнитоле.

    При подключении активного сабвуфера к магнитоле проделываем похожие манипуляции, только подключение это осуществляем напрямую к магнитоле — без усилителя. При такой схеме подключения к сабвуферу подключается конденсатор. Только не забывайте здесь соблюдать полярность.

    realzvuk.ru

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
