Как подключить усилитель в машине: Как подключить усилитель в машине? к магнитоле, схема для 2 и 4-х канальных

Как подключить автомобильный усилитель в машине своими руками

Подключать автомобильный усилитель собственными силами рискнет далеко не каждый водитель. Среди автомобилистов уже долгое время бытует мнение, что эта процедура весьма сложна в техническом отношении и под силу только тем, кто хорошо разбирается в радиотехнике. Однако на самом деле всё гораздо проще. Так, правильно выполнить её может буквально каждый, если будет придерживаться логического алгоритма подключения. Изучив пошаговые инструкции относительно того, как подключить усилитель в машине самому, проведя подготовительные работы и подобрав необходимые провода, инструменты и материалы, можно быстро решить данный вопрос.

Подготовка к установке

Грамотное подключение усилителя к колонкам автомобиля предполагает, прежде всего, составление чёткого плана действий. В нём нужно педантично просчитать, что именно и в каких объемах потребуется для работы, какой будет очередность ее операций. Кроме того, желательно проконсультироваться в целом и по частностям с профессиональными специалистами. Не исключено, что их дельные советы могут впоследствии пригодиться. Идеальным станет вариант, когда помощником окажется человек, который имеет опыт в подобных операциях. Особенно это рекомендуется в тех случаях, когда установку усилителя в машине хочет осуществить новичок автодела или человек, не обладающий в этом деле достаточными навыками. В таких случаях как никогда уместной станет пословица «Одна голова – хорошо, а две – лучше». Да и заниматься прокладкой кабелей, их укреплением станет намного удобнее.

Как выбрать сечение провода

Разработав пошаговый план установки, приступают к подбору проводов, играющих при подключении более чем важную роль. Нередко водители покупают уже готовый комплект проводов, как правило – китайского производства. Главным критерием при этом становится то, что они зачастую дешевле, чем другие, то есть срабатывает фактор экономии.

Однако в данном случае он не станет самым оптимальным, поскольку такие относительно провода отличаются, чаще всего, ещё и невысоким качеством, что непременно окажет своё воздействие (скоро понадобится замена проводов) даже в том случае, если всё будет подключено правильно. На худой конец, они, конечно же, подойдут, однако если необходимо отличное, а не посредственное качество звучания, эксперты советуют приобрести продукцию одной из признанных фирм, которая многократно подтверждала свою надёжность на практике.

Для этого вполне годятся обыкновенные многожильные кабели из меди. Подключить акустику вполне возможно, например, с применением провода «ПВС», который широко продаётся в обыкновенных бытовых электромагазинах. К примеру, переднюю и заднюю колонки можно без особых технических проблем подключить за счёт провода марки «ПВС 2х2,5», твитеры – за счет кабеля марки «ПВС 2х1,5», а сабвуферы – с применением «ПВС 2х4».

Многожильный кабель из меди

Длина кабеля рассчитывается в зависимости от того, в каком именно месте автомобиля будет постоянно находиться усилитель. Независимо от того, где именно в машине его хотят установить (а вариантов здесь предостаточно), надо иметь в виду, что чем кабель длиннее, тем больше должна быть его толщина, чтобы обеспечить достаточную мощность колонок. Такая же ориентировка относительно силовых кабелей, которые пойдут к «плюсовой», а также и к «минусовой» точке.

Специалисты считают лучшим вариантом тот, когда силовые кабели идут напрямую, непосредственно от усилителя до аккумулятора. Для этого годится, например, кабель толщиной в диапазоне от 35 до 25, т. е. марки «КГ 25» или КГ 35». Нередко мастера используют вместо проводов «ПВС» и «КГ» специальный акустический кабель, который, по большому счету, для простых акустических систем тоже подойдёт.

Акустический кабель

Если же выбор пал на уже готовый установочный комплект, лучше всего взять тот, у которого самые толстые провода, это даст возможность подключить и пользоваться несколькими усилителями. Опытные мастера рекомендуют в таких случаях силовой кабель не тоньше, чем 4 Ga (т. е. с сечением 21 квадратный миллиметр), но и не длиннее, чем 5 метров. Стоит также отметить, что сечение минусового и плюсового проводов должно быть одинаковым.

Места установки усилителя

Немалое значение имеет место его расположения. Причём этот вопрос надо тщательно обдумать и решить ещё перед тем, как подключить автомобильный усилитель самому. Дело в том, что место его нахождения определит, какой должна быть общая длина кабелей, идущих от магнитолы к усилителю и от него до колонок. Если, предположим, усилитель расположить в багажнике, провода следует прокладывать из кабины в багажник, то есть их суммарная длина составит, как минимум, метра четыре. Таким же образом рассчитывают длину до передних колонок, что еще примерно 4 – 5 метров для любого из динамиков. Необходимо учесть также, что реально длина проводов окажется немного больше расчетной, так как они редко прокладываются идеально ровно.

Ещё одним существенным критерием выбора места под усилитель является то, что он при работе непременно будет выделять тепло. Кроме того, место его расположения должно обеспечиваться свободным доступом воздуха, его хорошей циркуляцией. Нередко такое место удобнее всего определить под сидением водителя или же приборной панелью, что позволяет заметно сэкономить на длине проводов, то есть в денежном отношении. Широко применяется и такой вариант, когда в автомобиле ставят сразу два усилителя. Один располагают спереди – специально для колонок, а другой – сзади, он обслуживает сабвуфер.

Инструменты и материалы

Когда все провода для установки усилителя подобраны, готовят другие материалы и необходимые инструменты, чтобы не искать их по ходу работы.

Помимо уже перечисленных выше многожильных медных кабелей нужного сечения и необходимой длины, непосредственно возле места установки усилителя располагают плоскогубцы и прочие необходимые приспособления, а также изоляционные материалы для проводов. Всё это в комплексе позволит оперативно, надёжно соединить усилитель с магнитолой проводами, обеспечить их отличный контакт и устойчивость к вибрациям, а также осуществить другие запланированные операции.

Алгоритм действий

Перед тем как к автомагнитоле подключить усилитель, нужно определить алгоритм его установки. Такой алгоритм прост и состоит из последовательного аккуратного выполнения следующих операций:

1. Прокладка межблочных проводов, которые соединят магнитолу и усилитель. При этом следует учесть, что наличие четырехканального усилителя потребует двух пар межблочных проводов, двухканальный же требует одной пары межблоков.
2. Подключение силовых кабелей до усилителя (раздел на «плюс» и «минус»). Едва ли не самый оптимальный вариант – напрямую подключать их к аккумуляторным клеммам. Чтобы упростить дело, «минус» можно замкнуть, например, на корпус машины, а не тянуть к «минусу» аккумулятора.
3. Подключение управляющего кабеля от усилителя до магнитолы проводится без особых нюансов в обычном формате.

Если усилитель расположен в багажнике, время прокладки проводов и, соответственно, всей работы немного увеличится. По возможности, их аккуратно прокладывают по тем линиям, где уже проходят другие провода (если в машине не предусмотрены изолированные автономные каналы для таких целей) вещей.

Усилитель в багажнике

Особенное внимание при выполнении этих работ следует уделить контакту проводов, чтобы обеспечить их максимальную надёжность. Для этого иной раз прибегают к использованию специальных акустических клемм. Но если провода законтактированы добротно, можно обойтись и без этих клемм.

Последним действием в алгоритме является подключение акустических проводов от усилителя до колонок или до сабвуфера. Это дело тоже не вызывает трудностей. Тем более что тут не надо опасаться, что будет перепутана полярность. Но если это невзначай случится, при проверке колонок ошибка тут же выяснится, и тогда надо лишь поменять полярность кабелей. Также нужно избегать прокладки акустических кабелей возле проводов питания, так как это может вызвать неприятные звуковые накладки, напоминающие вой сирены.

Если алгоритм действий выполнен без ошибок, усилитель должен работать отлично!

Подключение усилителя к автомагнитоле – создание мощного звука в автомобиле

12 августа 2018

Карельские вести

Подключение усилителя к автомагнитоле – процесс, который можно выполнить своими руками. Автомобильный усилитель для магнитолы позволяет улучшить звучание штатной акустической системы. Сегодня на рынке существует множество моделей с различными параметрами, поэтому выбрать оптимальное устройство для своего авто не составит труда.

Фото: Карельские вестиКарельские вести

1 Как правильно выбрать материалы для подключения усилителя?

Видео дня

Перед тем как подключить усилитель к автомагнитоле, необходимо определиться с величиной сечения провода питания. Этот показатель напрямую влияет на качество работы автомобильного усилителя, при этом рассчитать толщину сечения можно самостоятельно. Чтобы правильно выбрать питающий провод необходимо знать суммарную мощность всех каналов усилителя. Как правило, электросхема большинства современных автомобилей предполагает, что максимальная мощность усилителя для создания мощного звука на всех каналах составляет 450–470 Ватт.

Питающие провода для подключения усилителя автомагнитолыРекомендуем ознакомиться

Как установить ксенон в фару заднего хода?

Ксенон на приору — создание качественного света!

Установка ксенона – водитель лучше видит дорогу!

Тюнинг фар Лада Калина – как преобразить автомобиль?

Аксессуары для авто – эффективный тюнинг салона и экстерьера!

Задние фонари на Ларгус – тюнинг для красоты и безопасности

Тюнинг фар Лада Калина – как преобразить автомобиль?

Используя закон Ома, можно вычислить величину максимального тока, который будет потреблять усилитель. Для этого потребляемая мощность (450 Вт) делится на показатель максимального напряжения бортовой сети автомобиля. На большинстве автомобилей средний показатель напряжения составляет 13 Вольт. Соответственно, максимальная сила тока, которую будет потреблять усилитель, составит 34,6 Ампер. Таким образом, для качественного сигнала и правильной работы сети необходим провод с сечением 1,5–2,5 см.

Для стабилизации напряжения схема подключения усилителя в автомобиле предполагает использование специального предохранителя. Данное устройство выбирается в соответствии с известной величиной максимального тока.

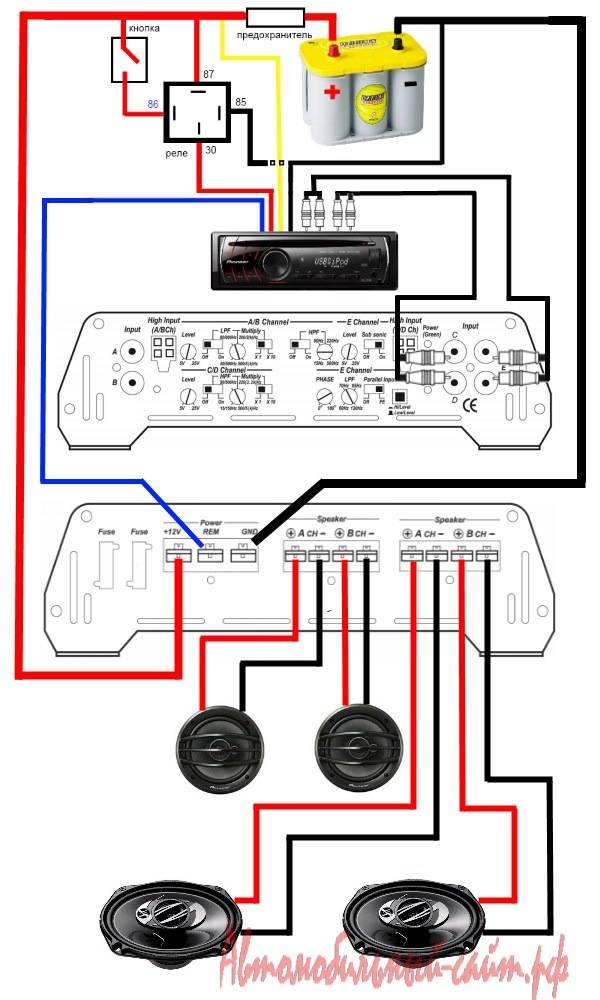

Схема подключения усиливающего устройства

В магазинах можно найти предохранители в пластиковой защитной колбе со стандартными показателями значения силы тока. В данном расчетном случае необходимо приобрести предохранитель на 40 Ампер. Устройство устанавливается в непосредственной близости от аккумулятора, чтобы в случае возникновения короткого замыкания, оно срабатывало в первую очередь.

Чтобы активировать усилитель и подключить его к магнитоле, необходим сигнальный кабель и дополнительный провод с качественным разъемом RCA. Длина межблочного кабеля рассчитывается таким образом, чтобы ее хватило на проводку под обшивкой в салоне автомобиля без натяжки, поэтому лучше выбирать длину провода с определенным запасом. При выборе сигнального кабеля автомагнитолы и усилителя, следует обратить внимание на качество изоляционного материала, качество коннекторов (тюльпанов) и т.д. Не стоит приобретать слишком дешевые варианты межблочного или акустического кабеля, так как на практике такие провода очень быстро выходят из строя.

2 Схема подключения автомобильного усилителя

Стандартная схема предполагает подключение силовой проводки напрямую к аккумуляторной батарее автомобиля. Как правило, аккумулятор расположен под капотом, при этом усилитель устанавливается в салоне или в багажнике. В этом случае провода питания прокладываются через специальное отверстие в моторном отсеке. Главный провод соединяется с предохранителем и тщательно изолируется с помощью гофры или специальной изоляционной трубки. Плюс подключается к плюсовой клемме батареи, минус к железному элементу кузова автомобиля.

Подсоединение силовой проводки к аккумуляторной батарее автомобиляСтандартные усилители имеют несколько входов для подключения кабеля. Плюсовой провод, который подключается к плюсовой клемме аккумулятора (как правило, красного цвета), вставляется в соответствующий разъем усилителя, на котором обозначается напряжение, например, 12V и т.д. Минусовой провод, (чаще черного цвета), который подключен к кузову, вставляется в гнездо с обозначением «Ground» или «GND». Третье и четвертое гнезда на усилителе, которые обозначаются как Remote служат для подключения сигнального провода от самой магнитолы. Иногда схема подключения также предполагает наличие конденсатора, однако это необходимо только в случае высокой мощности усилителя или подключения многоканального устройства.

Многоканальное устройство для усиления магнитолыТаким образом простейшая схема подключения выглядит так:

BATT+ – Плюсовой провод от плюсовой клеммы аккумулятора.

Ground – Минусовой провод, который можно подключить либо к кузову автомобиля, либо на минусовую клемму аккумулятора (зависит от мощности устройства).

Remote – клемма для сигнального провода от магнитолы, который подает сигнал на включение усилителя.

3 Подключение линейных выходов автомагнитолы

Межблочный кабель от усилителя к автомагнитоле прокладывается под обшивкой в салоне автомобиля. В данном случае при проводке кабеля своими руками могут возникнуть некоторые трудности, которые зависят от конкретной модели авто. На большинстве моделей производители предполагают дополнительные места для проводки, например, в разъемах дверей и т.д. Если этого не предусмотрено, прокладка проводов по салону может стать непростой задачей, так как придется сверлить разъемы своими руками. На этом этапе очень важно не допустить проведение сигнального кабеля по одной стороне с силовыми проводами, так как это неизбежно приведет к помехам и характерному «треску» при работе усилителя. Межблочный кабель лучше всего прокладывать по другой стороне или под обшивкой потолка по центру автомобиля.

Прокладка межблочного кабеля под обшивкой автоДля подачи звука на усилитель необходимо снять магнитолу, в задней части которой на большинстве устройств предусмотрены стандартные выходы линейного уровня (Line Out). Данные выходы обозначаются как SUB, Front и Rear и служат для подключения усилителя, сабвуфера и других акустических систем. Для подключения усилителя следует выбрать выход Rear и подключить в него межблочный кабель с проводом управления «RCA», который идет вместе с сигнальным кабелем от автомагнитолы. Этот провод коммутирует (связывает) сигнал выхода от магнитолы с сигналом входа на усилителе.

Если на магнитоле присутствует только одна пара линейных выходов, вы сможете подключить только один двухканальный усилитель автомагнитолы (усиление стереосигнала от пары колонок и сабвуфера) или моноблок (моноусилитель, рассчитанный на работу только с одним динамиком). Соответственно, возможности для подключения еще одного двухканального усилителя или четырехканального устройства (2 сабвуфера и 4 динамика) в этом случае не будет. Это значит, что усиливать сигнал, идущий от магнитолы, сможет только одна пара динамиков либо сабвуфер.

Высокоуровневый вход High Level InputЕсли необходимо подключить четырехканальный усилитель, а линейная пара выходов только одна, можно использовать специальные переходники, именуемые «Y» – адаптерами. Если магнитола вообще не имеет линейных выходов, сигнал проводится напрямую от магнитолы к динамикам, для этого на современных усилителях предусмотрены специальные входы – High Level Input (высокоуровневый вход с высокой входной чувствительностью). Сигнал для данного входа можно взять с любого сигнального провода от магнитолы, то есть усилитель в этом случае подключается в параллель к паре динамиков. За счет высокого входного сопротивления усилителя и низкого сопротивления динамиков такое подключение не отражается на работе головного устройства (магнитолы).

Следует понимать, что подключают усилитель в систему для повышения уровня громкости и уменьшения искажения сигнала. Таким образом, подключать его можно по нескольким схемам, но чаще всего используется подключение моноблока или двухканального устройства, которого вполне достаточно для обеспечения оптимального сигнала и звука штатной акустики легкового автомобиля.

Другое,

Руководство по установке автомобильного усилителя

В этом руководстве по установке представлены примеры установки и компоновки усилителя. Особенности установки будут зависеть от марки и типа кузова вашего автомобиля и приобретенного вами оборудования.

Прежде чем приступить к изучению этого более подробного руководства, вы можете посмотреть наше видео по установке усилителя, чтобы получить общее представление о том, что для этого нужно:

Автомобильные усилители не поставляются с проводкой. Вы должны предоставить силовую и заземляющую проводку усилителя, встроенный предохранитель, провод дистанционного включения, кабели RCA и провода динамиков.

Провода питания и заземления

Провода питания и заземления должны быть достаточно толстыми, чтобы удовлетворить потребность усилителя в электрическом токе, иначе усилитель не будет работать должным образом или выдавать номинальную мощность.

Инструкции к вашему усилителю будут содержать рекомендацию о том, какой размер провода использовать. Или вы можете проверить Как определить лучший размер провода, чтобы сделать это самостоятельно. Не забудьте сначала измерить все расстояния, чтобы знать, какой длины провода брать.

Предохранитель, который защитит вашу систему

Плавкий предохранитель на основном силовом кабеле, установленный примерно в шести дюймах от соединения с аккумулятором, необходим для защиты провода, вашего автомобиля и вас от катастрофического пожара в случае короткого замыкания. Каждый производитель проводов оценивает токовую нагрузку своего провода по-разному, но, как правило, для типичного участка длиной от 16 до 20 футов вы будете в безопасности, используя:

• 25-амперный предохранитель с проводкой 10 калибра
• 60 предохранитель на 8 ампер с проводкой 8 калибра
• предохранитель на 100 ампер с проводкой 4 калибра
• Предохранитель на 250 ампер с проводкой калибра 1/0

Комплект проводки усилителя

Самый простой способ получить эти элементы — использовать комплект проводки усилителя, который будет включать в себя соответствующие провода питания, заземления, провода включения и предохранитель.

Кабели RCA и провод громкоговорителя

Комплекты проводки усилителя часто не включают сигнальную проводку. Ваш усилитель получает входные сигналы с выхода ресивера, как правило, через кабели RCA. Кабели RCA бывают стереопарами разной длины.

При прокладке новых проводов динамиков от выхода вашего усилителя к динамикам подойдет любой провод калибра от 18 до 14. (Чем меньше номер калибра, тем толще провод.) Для сабвуферов используйте провода калибра от 16 до 12.

Где мне установить усилитель?

Используйте эти рекомендации для выбора места для установки усилителя. Продуманное место установки поможет вашей установке пройти гладко:

• Следуйте рекомендациям производителя по установке усилителя и убедитесь, что он безопасен. Ненадежный усилитель может вырваться из строя при аварии и травмировать кого-то, когда он пролетает через автомобиль.
• Усилитель должен находиться на расстоянии не менее трех футов от стереосистемы, чтобы избежать шума, излучаемого электрической системой автомобиля. Усилитель также может мешать приему стереосистемы AM/FM.
• Не прикрепляйте усилитель болтами непосредственно к металлическому корпусу автомобиля — это приведет к проблемам с шумом, например, к контурам заземления, которые гудят или гудят. Вы можете использовать резиновые втулки вокруг крепежных винтов, чтобы изолировать корпус. Или вы можете установить усилитель на деревянную доску или пластиковую панель и прикрепить ее к кузову автомобиля.
• Во время работы усилитель выделяет разрушительное тепло, которое поглощается его радиатором и излучается в сторону от схемы. Усилителю нужно несколько дюймов воздушного пространства вокруг него, чтобы оставаться как можно более прохладным. Никогда не устанавливайте усилитель вверх дном, так как рассеянное тепло будет возвращаться обратно в усилитель.
• Убедитесь, что у вас достаточно места для подключения проводки и регулировки элементов управления (усиление, кроссовер, усиление басов и т. д.).

Компактный усилитель сабвуфера, установленный в укромном уголке багажника с достаточным воздушным пространством для охлаждения.
Плюсы: можно использовать короткие провода и патч-корды. Вам не придется снимать сиденье или лезть в багажник.

Минусы: Сюда подходят только очень маленькие усилители. Это приближает ваш усилитель к некоторым распространенным источникам шума.

В багажнике или в районе люка
Плюсы: Много места для больших усилителей. Рядом с задними динамиками. Легкий доступ к элементам управления усилителя.
Минусы: вы жертвуете грузовым пространством. Требуются более длинные провода и патч-корды.

Под сиденьем
Плюсы: Ближе к приемнику, поэтому вы можете использовать более короткие патч-кабели и сигнальные кабели, которые менее подвержены шуму и ухудшению сигнала. Ближе к передним динамикам, так будет проще провод к ним протянуть. Грузовое пространство не принесено в жертву.
Минусы: Возможно, вам придется снять сиденье для установки. Предупреждение: снятие сиденья может привести к деактивации системы SRS (подушки безопасности) вашего автомобиля. Подойдут только маленькие усилители. Усилитель должен быть защищен от попадания воды от дождя или снега на обувь.

Куда проложить провода для моего усилителя?

Вся системная проводка должна быть скрыта в целях безопасности и для придания вашей установке красивого законченного вида. Провода должны быть закреплены так, чтобы они не мешали безопасной эксплуатации автомобиля. В зависимости от места, которое вы выберете для своего усилителя, может потребоваться прокладка проводки под приборной панелью, накладкой на дверь, обивкой стойки или обшивкой кузова.

Инструменты для отделки панелей Bojo

Приведенные ниже инструкции в общих чертах касаются того, какие панели необходимо снять и как они обычно снимаются. Часто панели могут быть загнуты по краям. Вам, вероятно, также потребуется удалить несколько винтов и удерживающих зажимов. Чтобы предотвратить повреждение, всегда соблюдайте осторожность при снятии панелей — полезно использовать инструмент для панелей.

Снятие дверной накладки

Накладки обычно снимаются, поддевая края, чтобы освободить защелки. Некоторые автомобили будут иметь винты, которые необходимо будет удалить.

Снятие ремня безопасности

Ремень безопасности может находиться на панели, которую необходимо снять. Большинство крышек креплений ремней безопасности отрываются. Крепление ремня безопасности крепится большой гайкой или болтом.

Снятие облицовки стойки

Снимите ремень безопасности, если он есть. Снимите крышки винтов, винты и пластиковые фиксаторы, если они имеются. Подденьте края панели, чтобы снять ее.

Снятие кикпанели

Найдите винты и фиксаторы, которые нужно снять. Подденьте края панели, чтобы освободить и снять ее.

Прокладка провода за приборной панелью

При прокладке провода за или под приборной панелью всегда закрепляйте его пластиковыми стяжками. Убедитесь, что провод не мешает движущимся частям, чтобы обеспечить безопасную эксплуатацию автомобиля.

---

Как установить усилитель

Разобравшись со всеми этими справочными материалами, пора приступать к работе. Соберите свое снаряжение и инструменты, может быть, друга и газировку, и дайте себе достаточно времени.

Шаг 1 — Отсоедините аккумулятор

Включите стояночный тормоз и отсоедините отрицательную клемму от аккумулятора во избежание короткого замыкания или поражения электрическим током.

Шаг 2 — Установите усилитель

Установите усилитель в выбранном вами месте.

Шаг 3 — Установите провод питания

Провод питания из комплекта проводки вашего усилителя (обычно длиной 16-20 футов) должен проходить от аккумулятора, через брандмауэр вашего автомобиля, через корпус автомобиля к усилителю. Найдите неиспользуемую втулку в брандмауэре или ту, через которую уже проходят провода или кабели и в которой достаточно места для силового провода.

Протяните провод питания от комплекта проводки усилителя через отверстие в брандмауэре автомобиля, используя втулку или втулку, чтобы изоляция не царапалась о металл.

Если вы не можете найти существующую втулку, вам придется просверлить отверстие в брандмауэре. Убедитесь, что вы не просверлили электрические или газовые линии — проверьте обе стороны брандмауэра. Используйте втулку, чтобы защитить провод от износа и короткого замыкания, когда он проходит через отверстие.

Предохранитель, установленный на проводе питания и закрепленный в моторном отсеке рядом с аккумуляторной батареей.

Шаг 4 — Установите держатель предохранителя

На силовом проводе вашего комплекта проводки усилителя может быть установлен держатель предохранителя. Если да, перейдите к шагу 5. Если нет, найдите подходящее место рядом с аккумулятором, чтобы разместить держатель предохранителя (входит в комплект) — лучше всего на расстоянии менее 6 дюймов от аккумулятора. Имейте в виду: даже после перегорания предохранителя , короткий отрезок кабеля между аккумуляторной батареей и держателем предохранителя все еще будет находиться под напряжением и потенциально может стать причиной возгорания в случае аварии Закрепите держатель предохранителя в подходящем месте с помощью винта или кабельной стяжки, чтобы он не болтался болтаться или болтаться.

Отрежьте короткий кусок от конца провода питания (чтобы покрыть расстояние от аккумулятора до держателя предохранителя) и снимите изоляцию с обоих концов с помощью инструмента для зачистки проводов. Обожмите клеммное кольцо (входит в комплект) на один конец короткого отрезка провода, а на другой конец прикрепите держатель предохранителя. Снимите изоляцию с конца силового провода, ведущего в салон, и подсоедините его к другому концу держателя предохранителя.

Многоамперные установки

При питании нескольких усилителей вы прокладываете один силовой кабель большого сечения от аккумулятора к распределительному блоку, а затем подключаете кабель меньшего сечения от блока к каждому усилителю. Такое расположение сводит к минимуму потенциальные проблемы с шумом и обеспечивает аккуратный внешний вид вашей установки. Убедитесь, что основной силовой кабель достаточно толстый, чтобы выдержать общий ток, потребляемый всеми усилителями.

Ознакомьтесь со схемой подключения усилителя, чтобы увидеть, как проводка подключается в типичной системе с 2 усилителями.

Шаг 5 — Подсоедините провод питания

Подсоедините кабель питания к положительной клемме аккумулятора (не непосредственно к самой клемме аккумулятора). Для батарейных столбов, устанавливаемых сверху, наиболее распространенным способом сделать это является обжатие кольцевой клеммы на конце силового кабеля (многие кабели в комплектах проводки поставляются с уже прикрепленными). Снимите гайку клеммы аккумулятора, наденьте кольцо кабеля питания на болт, которым клемма аккумулятора крепится к штырю аккумулятора, и заверните гайку. Для автомобилей GM с боковой стойкой мы предлагаем прекрасно работающие клеммные адаптеры.

Проволочный жгут обеспечивает дополнительную защиту провода от высокой температуры внутри моторного отсека. Если в ваш комплект входит жгут проводов, проденьте его по кабелю питания, пока он не достигнет брандмауэра, и обрежьте его по размеру. Наденьте еще один кусок на короткий силовой провод, идущий от держателя предохранителя к аккумулятору.

Шаг 6 — Заземляющий провод: самое важное соединение из всех

Как можно ближе к месту расположения усилителя найдите болт на металлической раме вашего автомобиля, чтобы использовать его для заземления. Если вы не можете найти подходящий заземляющий винт или болт, просверлите для него отверстие — будьте осторожны, чтобы не просверлить проводку, бензобак, газовую или тормозную магистраль. Обожмите кольцевую клемму (обычно входящую в комплект усилителя) к короткому отрезку заземляющего кабеля (также входящего в комплект).

Соскребите всю краску и тщательно очистите место болта, а затем плотно прикрутите клемму к металлическому шасси автомобиля так, чтобы заземление было оголенным металлом. Используйте стопорную шайбу, звездообразную шайбу, дополнительные винты и любой другой метод или устройство, которые сделают это соединение плотным, чистым и электропроводным. Многие люди даже покрывают окончательное соединение силиконовым герметиком, чтобы предотвратить коррозию.

Неправильное или слабое заземление является основной причиной проблем с усилителем.

Шаг 7 — Подсоедините провод дистанционного включения

Провод включения (также называемый проводом дистанционного управления) расположен за стереосистемой. На стереосистемах вторичного рынка это обычно сине-белый провод. Дистанционный провод «сообщит» вашему усилителю, чтобы он включался всякий раз, когда включается стереосистема (обычно всякий раз, когда автомобиль заводится). Чтобы добраться до этого провода, вам придется снять стереосистему. Пошаговые инструкции по снятию автомобильного радиоприемника см. в справочнике Crutchfield MasterSheet™ для конкретного автомобиля или в нашем руководстве по установке автомобильного магнитолы.

Найдите провод дистанционного включения за радиоприемником (обычно это сине-белый провод) и подключите к нему провод включения из комплекта проводки усилителя.

Снимите изоляцию с небольшого участка этого провода, идущего от радиоприемника, и провода включения, входящего в комплект проводки, и соедините их вместе с помощью пайки, обжимного соединителя или Posi-разъема.

Сигнал включения +12 вольт постоянного тока. Если, как и заводское радио, ваше радио не имеет выхода для дистанционного включения, вы можете получить сигнал включения из блока предохранителей вашего автомобиля. Из-за низкого потребления тока вы можете подключить свой провод включения практически к любой выходной клемме с предохранителем, например, к самой радиостанции, если он включается только при включенном автомобиле. Использование разъема Add A Fuse и предохранителя от 2 до 10 A упростит это подключение.

Вам нужно будет проложить провод включения к усилителю через кузов автомобиля — зачастую проще всего проложить провод включения с кабелями RCA (следующий шаг), но вы также можете проложить его с проводом питания после он проходит через брандмауэр. Кабели питания и кабели RCA должны проходить на противоположных сторонах автомобиля, чтобы снизить уровень шума, но это не будет иметь значения для слабого тока включения.

Шаг 8 — Подсоединение сигналов

Если ваш встроенный в приборную панель ресивер имеет выходы предусилителя (RCA), подключите к ним соединительные кабели RCA. Проложите соединительные кабели к противоположной стороне автомобиля от силового кабеля. Важно максимально отделить соединительные кабели от проводов питания, чтобы избежать возможных проблем с шумом. Теперь можно частично переустановить магнитолу в приборную панель. Избегайте полной переустановки, если это возможно, на случай, если вам понадобится решить проблему позже.

Если вы используете штатную магнитолу без RCA-выходов, вы можете получать входные сигналы усилителя от заводской проводки динамиков. Динамики будут получать сигнал от нового усилителя, что оставляет выходы радиоприемника доступными для использования для входов усилителя. Есть два способа сделать это: получить преобразователь линейного выхода (LOC), который будет регулировать сигнал уровня динамика для входа вашего усилителя, или получить усилитель с входами уровня динамика. Вы обрезаете заводские провода динамиков за магнитолой и подключаете провода, идущие от магнитолы, к входам LOC или усилителя.

Преобразователь линейного выхода Scosche SLC4

Узнайте больше о преобразователях линейного выхода.

Шаг 9 — Проводка динамиков

Теперь вам нужно обеспечить способ передачи музыки от вашего нового усилителя к динамикам. Лучший способ сделать это — проложить новый провод динамика от каждого выхода усилителя к каждому динамику. Используйте провода 14-го или 16-го калибра для динамиков, 12-го или 14-го калибра для сабвуферов. Сигналы уровня динамиков не очень подвержены помехам, поэтому можно прокладывать провода динамиков рядом с силовыми кабелями.

Бег по проводам — это поиск наилучшего пути. Здесь мы протягиваем пучок проводов динамиков через заднее сиденье к усилителю в багажнике.

Каждый провод дверных динамиков необходимо пропустить через резиновую прокладку или чехол вокруг петли, чтобы защитить провода от непогоды или от защемления дверью. На пути может быть заглушка Molex или подобное препятствие, но обычно вы можете найти место, чтобы просверлить отверстие, достаточно большое, чтобы пройти через него. Отсоедините или обрежьте заводские провода динамиков и подключите новые провода непосредственно к каждой клемме динамика.

Важно соблюдать правильную полярность проводки динамика. Это означает, что каждая положительная клемма усилителя подключается к положительной клемме динамика — и то же самое касается отрицательных клемм. Это гарантирует, что ваши динамики будут работать в механической фазе — все диффузоры динамиков движутся в одном направлении с сигналом одного типа — и будут звучать сбалансированно при совместном воспроизведении. Положительные и отрицательные клеммы каждого динамика должны быть помечены, но если нет, то положительная клемма обычно будет шире, чем отрицательная.

Используйте заводскую проводку динамиков

Еще один и гораздо более удобный способ передачи активного сигнала от усилителя к динамикам — это проложить провода динамиков к жгуту, который находится за ресивером, где все подключения динамиков вашего автомобиля доступны через один разъем. место. Вы отрезаете каждый провод динамика от жгута ресивера и снова подключаете его к проводу динамика, идущему от усилителя. Затем сигнал может поступать от усилителя к динамикам по оригинальной заводской проводке автомобиля. Этот метод будет хорошо работать в системах со среднеквадратичной мощностью до 75 Вт на канал, но для более мощных систем было бы лучше прокладывать новые провода динамиков непосредственно от усилителя к каждому динамику.

Ознакомьтесь с разделом Как подключить усилитель к заводской стереосистеме, чтобы узнать, как это можно сделать.

Шаг 10 — Подсоедините все провода

Аккуратно обрежьте или обрежьте каждый провод и подключите его к усилителю. Делайте плавные изгибы проводов, а не резкие изгибы, которые могут защемить. Многие люди вырезают небольшие щели в ковровом покрытии своего автомобиля и прокладывают провода под ним для скрытой установки, которая выглядит аккуратной на заводе. Для этого пригодится проводная змея. Прикрепите провода к змее, протяните ее под и через то место, где вы хотите, чтобы ваши провода проходили, и протяните их.

Кабели RCA проложены через щели в ковре автомобиля и подключены к сигнальным входам усилителя

Шаг 11 — Включение

Проверьте всю проводку, от аккумулятора и ресивера до усилителя и динамиков, убедившись в каждом подключении. плотно и надежно, без торчащих жил, которые могут вызвать короткое замыкание. В частности, убедитесь, что заземление плотное и надежное. Установите все усиления усилителя на минимум и выключите все фильтры и любое усиление низких частот или эквалайзер, которые могут быть у него. Убедитесь, что главный предохранитель правильно установлен в держателе. Затем снова подключите отрицательный кабель аккумулятора вашего автомобиля.

Включите машину, затем включите радио. Убедитесь, что усилитель включен (возможно, где-то на нем есть индикатор). Включите музыку и увеличьте громкость настолько, чтобы вас было слышно. Теперь убедитесь, что звук исходит из каждого динамика и/или сабвуфера в вашей системе. Если все звучит правильно, вы можете закончить переустановку стереосистемы и всех панелей вашего автомобиля, а затем перейти к шагу 12.

Шаг 12 — Настройка усиления усилителя

Установка усиления вашего усилителя или входной чувствительности соответствует уровень входного сигнала с уровнем выходного сигнала ресивера, что приводит к максимальной музыке без искажений и минимальному фоновому шуму.

Настройка усиления усилителя

Подробное объяснение того, как это сделать, читайте в нашей статье о настройке усиления на 4-канальном усилителе. Если вы устанавливаете усилитель для сабвуфера, прочтите Как настроить сабвуфер. Подход тот же, мы просто адаптировали объяснение к каждой ситуации.

Наслаждайтесь новой системой.

Если что-то пойдет не так

Обычно после установки усилителя вы можете включить стереосистему и сразу же насладиться всей дополнительной мощностью и детализацией своей музыки. Но иногда все работает не так, как мы ожидаем с самого начала. Если это случилось с вами, не слишком напрягайтесь. Прочтите нашу статью об устранении неполадок при установке усилителя, чтобы найти и решить наиболее распространенные проблемы.

Позвоните нам — мы поможем вам оборудовать вашу систему

Лучше всего сначала позвонить в компанию Crutchfield и поговорить с консультантом о том, что потребуется вашему усилителю. Они позаботятся о том, чтобы вы получили все необходимое оборудование и аксессуары для успешной и удовлетворительной установки. И помните, все, что вы покупаете у Crutchfield, поставляется с бесплатной пожизненной технической поддержкой. Просто нажмите «Связаться с нами» в верхней части этой страницы, чтобы узнать бесплатный номер и другие способы связи с нами.

Как подключить и включить автомобильный усилитель в вашем доме + схемы

Сначала это может показаться загадочным, но на самом деле не так уж сложно подключить и включить автомобильный усилитель в вашем доме.

В этом подробном руководстве я покажу вам, как, наряду с подробными схемами, разобраться сможет каждый.

Вот что вы узнаете:

• Блоки питания для автомобильных усилителей: какие значения напряжения и силы тока вам нужны
• Как подключить блок питания компьютера к усилителю
• Как подключить автомобильный усилитель к домашней стереосистеме, смартфону или планшету или Bluetooth
• Дополнительные советы, которые упростят работу и предложат больше возможностей

Содержание

• Первые факты: Могу ли я использовать автомобильный усилитель дома?
• Выбор блока питания для автомобильного усилителя
  • Какое напряжение необходимо для автомобильного усилителя?
  • Блок питания какого размера мне нужен?
• СХЕМА – Как подключить блок питания компьютера к автомобильному усилителю
• Варианты проводов дистанционного управления для включения автомобильного усилителя
  • Адаптеры RCA с дистанционным проводным выходом
• Как подключить домашнюю стереосистему, смартфон или другие источники звука к усилителю
  • Как подключить смартфон или другое устройство к усилителю автомобильный усилитель (схема и опции)
  • Как подключить автомобильный усилитель к домашней стереосистеме (схема и опции)
  • Что такое преобразователь линейного уровня (RCA) и как он работает?
• Что делать, если у вас есть шум контура заземления (жужжание)
  • Что вызывает шум контура заземления?

Первые факты: Могу ли я использовать автомобильный усилитель дома?

Да, можно использовать дома автомобильный усилитель. Вы также можете подключить автомобильный усилитель к любой домашней стереосистеме, смартфону и другим устройствам в качестве источника звука.

Там — это , однако. Поскольку автомобильные усилители используют другой источник питания, чем домашние стереосистемы, самая большая проблема заключается в том, чтобы обеспечить их необходимой мощностью. Мало того, они используют дистанционный провод для включения и выключения усилителя, чтобы избежать разрядки автомобильного аккумулятора, а это значит, что с этим тоже нужно разобраться.

Вот список того, что нам понадобится:

• Входы сигналов: Не все домашние стереосистемы имеют линейные разъемы RCA, поэтому, если вы хотите подключить усилитель к домашней стереосистеме, вам может потребоваться обходной путь, который я покажу вам. Вы также можете подключить автомобильный усилитель практически к любому смартфону или внешнему приемнику Bluetooth.
• Источник питания: В отличие от домашних стереосистем, питающихся от сети переменного тока (AC), автомобильные усилители работают от источника постоянного тока +12 В. Вам понадобится блок питания +12 В переменного/постоянного тока с достаточным током для работы усилителя. Подойдет не любой адаптер переменного/постоянного тока 12 В — я расскажу об этом ниже.
• Включение/выключение усилителя (дистанционный провод): Домашние стереосистемы или другие аудиоустройства не имеют выхода удаленного провода для включения и выключения усилителя. Тем не менее, есть несколько простых способов справиться с этим.

Вам также необходимо знать, что:

• Если у вас уже нет всех деталей, вам, возможно, придется потратить немного денег, чтобы получить то, что вам нужно, и заставить его работать. Хорошей новостью является то, что большинство из них доступны по цене, и вы даже можете использовать некоторые блоки питания, такие как компьютерный источник постоянного тока, который у вас может остаться.
• Розничные магазины очень недовольны тем, что в них нет деталей, которые могут вам понадобиться, поэтому вы можете планировать заранее и заказывать детали через Интернет. Вы можете найти множество недорогих деталей на Amazon, eBay и у поставщиков электронных деталей.

Выбор блока питания для автомобильного усилителя

Вы можете оценить, какой электрический ток (сила тока, «ампер») потребляет ваш усилитель, исходя из его максимальной мощности, выраженной в ваттах RMS. Однако правда в том, что это только в том случае, если вам нужно много энергии. Для случайного прослушивания вы можете обойтись гораздо меньшим количеством.

По сути, есть 2 способа выбрать блок питания для автомобильного усилителя:

1. Приобретение «достаточно хорошего» блока питания, если вы не используете усилитель интенсивно (подходит для случайного прослушивания)
2. Оценка потребляемого тока усилителя на основе его номинальной мощности (полезно, когда вам нужна серьезная мощность усилителя)

Из них № 1 значительно упрощает задачу. Вы можете использовать блок питания постоянного тока, который у вас уже есть под рукой, или оставшийся компьютерный блок питания (иногда называемый блоком питания ATX).

Какое напряжение необходимо для автомобильного усилителя?

Автомобильные усилители обычно работают в диапазоне напряжений, а не , а только 12 вольт, хотя это используется в качестве общего ориентира. На самом деле, когда двигатель автомобиля работает, генератор заряжает аккумулятор, а напряжение может варьироваться от 12 В до 14,4 В.

Для домашнего использования выберите блок питания с выходным напряжением постоянного тока от 12 В до 13,8 В, причем 12 В идеально подходят для использования. При покупке большинства источников питания с более высоким током вы увидите, что они рассчитаны на 12 В.

При напряжении около 11 В автомобильные усилители и другое автомобильное стереооборудование могут отключиться, поэтому важно иметь достаточное напряжение.

Блок питания какого размера мне нужен?

Для питания автомобильного усилителя в вашем доме требуется блок питания с приличным номиналом. Стандартные настенные адаптеры не подойдут, так как они очень слабые (обычно от 0,5 до 1 А). Вы можете найти более крупные блоки питания, такие как модель на 5 ампер, менее чем за 15 долларов, если будете делать покупки с умом. Блоки питания ATX для настольных компьютеров дешевы, их легко найти, и их номинальная мощность достигает 500 Вт и даже больше.

Подсказка: Компьютерные блоки питания могут обеспечивать выходной ток 15 ампер или даже больше, что делает их отличным решением. Они доступны с различной номинальной мощностью, например, от 150 Вт до 500 Вт и более. Хороший блок питания ATX будет иметь достаточную выходную мощность для среднего человека.

Вариант № 1: Приобретение «достаточно хорошего» блока питания для случайного прослушивания

Если вы не используете усилитель и динамики, я рекомендую использовать источник питания не менее 2,5 А для небольших усилителей (менее 50 Вт на канал). Для 4 каналов я бы взял 5А или больше. Если вы хотите иметь большую мощность, подумайте о том, чтобы получить 15 А или выше.

Вы можете найти блок питания на 5 А менее чем за 15-20 долларов, если поискать по магазинам. Расходные материалы 10A и 15A довольно популярны, поэтому они обычно стоят менее 30–35 долларов или около того. Когда дело доходит до более крупных запасных частей, которые позволят вам управлять сабвуфером с тяжелыми басами, все становится дорого. Очень сильноточные блоки питания стоят около 100 долларов и выше для 30 ампер и более.

Однако одним из лучших вариантов является использование блока питания для настольного компьютера (блок питания ATX), поскольку его легко найти и он имеет довольно хорошую выходную мощность.

Вариант № 2: Оценка тока усилителя, необходимого для более высокой мощности. счет потраченной впустую силы, чтобы придумать окончательный номер. (По этой причине все усилители тратят часть энергии на тепло и потребляют дополнительный ток)

• Автомобильные усилители класса D более эффективны и, следовательно, потребляют меньше энергии (и потребляют меньше тока), чем стандартные усилители класса A/B.
• Если вы не уверены, к какому классу относится ваш усилитель, возможно, это класс A/B. Усилители класса D обычно указывают это на самом усилителе, коробке или в информации о продаже. Типы класса A/B были настолько популярны в течение многих лет, что это довольно безопасное предположение.

Вы можете оценить ток усилителя на основе максимальной среднеквадратичной мощности усилителя. Не используйте «пиковую» или «максимальную» номинальную мощность в ваттах, так как они вводят в заблуждение. Нам нужно использовать непрерывную мощность (RMS), которую действительно обеспечивает усилитель.

Поскольку автомобильные усилители класса D имеют КПД около 85%, а усилители A/B — около 65% или около того, мы можем использовать это для оценки общего тока, необходимого для усилителя.

Пример усилителя класса D:

Расчетное количество ампер, потребляемых 50 Вт RMS x 4 ампера:

1. 4 x 50 Вт = 200 Вт всего. (200 Вт/12 В) = 16,7 А.
2. Учитывать потерю мощности: 16,7 A/0,85 = 19,6 A

Пример усилителя класса A/B:

Расчетный ток, потребляемый усилителем 150 Вт RMS x 2:

1. 2 x 1500 Вт всего = 3000 Вт. (300 Вт/12 В) = 25 А.
2. Примите во внимание потерю мощности: 25A/0,65 = 38,4A

Как видите, чтобы автомобильный усилитель работал на полную мощность, вам понадобится довольно большой блок питания! Тем не менее, большинство людей этого не делают, поэтому обычно гораздо меньше хлопот (и меньше денег) использовать один из других расходных материалов, примеры которых я показал.

СХЕМА – Как подключить блок питания компьютера к автомобильному усилителю

Использовать блок питания ATX (настольный компьютер) для автомобильного усилителя обычно несложно. Это вопрос нескольких шагов:

• Соединения питания: Отрежьте несколько проводов заземления (черный) и провод +12 В (желтый) и зачистите их примерно от 3/8″ до 1/2″ оголенного провода. Плотно скрутите их вместе или используйте обжимной разъем (кольцо, лепестковая клемма и т. д.) и подключите к клеммам питания и заземления усилителя.
• Электропитание при управлении: Блоки питания ПК не включаются автоматически, даже если боковой переключатель включен. Обычно материнская плата подает управляющий сигнал на контакт провода «питание включено». Как показано на диаграмме выше, вам нужно будет соединить провод, обрезав его, зачистив и либо постоянно подключив к заземляющему проводу, либо вы можете использовать тумблер.
• Пульт дистанционного управления на проводе:  Поскольку для этого есть несколько хороших вариантов, я расскажу об этом более подробно ниже.

После того, как вы подключили провод питания к проводу заземления, подача питания должна включиться, и ваш автомобильный усилитель должен работать. Обратите внимание, что в некоторых случаях проблема может возникнуть.

Огромные мощные автомобильные усилители иногда могут иметь кратковременный «всплеск» тока, который они потребляют при первом подключении к сети. В некоторых случаях это может вызвать срабатывание режима самозащиты в источниках питания. Если это произойдет, вы можете попробовать сначала запустить источник питания, а , а затем через мгновение подать питание на удаленный провод.

Возможно, вам понадобится более надежный источник питания, если это произойдет. Однако в большинстве случаев это не должно быть проблемой.

Варианты дистанционного подключения автомобильного усилителя

Вход дистанционного включения автомобильного усилителя использует слаботочный сигнал +12 В, который запускает его внутреннюю схему питания. Есть несколько хороших способов сделать это:

1. Перемычка на удаленной клемме: При подключении питания и заземления 12 В можно использовать маленькую перемычку от клеммы +12 В к удаленной клемме, чтобы она была включена в любое время. усилитель имеет мощность. Провод 18AWG или меньше подойдет.
2. Проводная перемычка + переключатель: В основном то же самое, но вы также можете использовать простой встроенный переключатель на удаленном проводе, чтобы включать/выключать его самостоятельно.
3. Использование в домашней стереосистеме — преобразователь RCA с выносным проводом: Если вы подключаете усилитель к выходам динамиков, вы можете использовать преобразователь линейного уровня со встроенным выносным проводным выходом. Они автоматически включают или выключают усилитель при наличии входного сигнала.

Если вы используете тумблер на удаленном проводе, вы можете оставить блок питания переменного/постоянного тока подключенным. Когда удаленный провод усилителя отключен (отсоединен), усилитель выключается и не потребляет энергию.

Адаптеры RCA с удаленным проводным выходом

Пример преобразователя линейного уровня с функцией удаленного проводного выхода. Когда на входы уровня динамиков поступает сигнал, он создает сигнал удаленного включения +12 В. Когда сигнал не обнаружен, дистанционный провод переходит в ноль вольт и выключает усилитель. В отличие от обычного преобразователя, для их работы требуется +12 В и заземление.

Как подключить домашнюю стереосистему, смартфон или другие источники звука к усилителю

Что замечательно, так это то, что у вас есть много вариантов для подачи аудиосигнала на входы вашего усилителя. На самом деле почти любой аналоговый (не цифровой) разъем можно использовать практически с любого устройства. Здесь я расскажу о некоторых основных:

• Смартфоны, планшеты и ноутбуки можно использовать либо через разъем для наушников, либо через Bluetooth (см. ниже)
• Можно использовать любой домашний стереоресивер или усилитель, даже винтажные!

Как подключить смартфон или другое устройство к автомобильному усилителю (схема и опции)

Имейте в виду, что разъемы для наушников могут быть хорошим или плохим источником звука в зависимости от вашего конкретного устройства. Несмотря на то, что они обычно не так хороши, как выходы RCA / выходные разъемы AUX, у меня был довольно хороший опыт использования этого со смартфонами или планшетами известных марок.

На самом деле Я использую этот метод для проверки автомобильного усилителя в домашних условиях.

Вы также используете доступный по цене приемник Bluetooth примерно за 25 долларов, который можно купить в таких местах, как Amazon. Именно по этой причине они предлагают разъем прямого линейного выхода или разъемы RCA.

Убедитесь, что вы приобрели приличную марку, так как модели обычных/безымянных брендов, как правило, имеют проблемы с качеством звука и могут издавать странные шумы, например, между музыкальными треками, воспроизводимыми на вашем телефоне.

Как подключить автомобильный усилитель к домашней стереосистеме (схема и варианты)

Способ подключения автомобильного усилителя зависит от характеристик домашней стереосистемы и вашего автомобильного усилителя. В итоге вы получите одну из трех ситуаций:

1. Домашняя стереосистема без выходных разъемов RCA + автомобильный усилитель с входами уровня динамиков: На самом деле домашние стереосистемы и ресиверы для домашнего кинотеатра довольно часто не имеют полнодиапазонных аудиовыходов RCA. В этом случае, если ваш автомобильный усилитель имеет встроенные входы уровня динамиков, их можно подключить к неиспользуемой паре разъемов для динамиков или рядом с используемыми разъемами для динамиков. Входы уровня динамиков усилителя будут уменьшать сигнал динамика до гораздо более низкого уровня, необходимого усилителю.
2. Домашняя стереосистема без выходных разъемов RCA + автомобильный усилитель только с разъемами RCA: В этом случае у вас не будет другого выбора, кроме как использовать преобразователь линейного уровня, используемый для автомобильной аудиосистемы. Как и в № 1 выше, они подключаются так же, как динамики, к разъемам для динамиков отдельно или вместе с подключенными динамиками.
3. Домашняя стереосистема с полнодиапазонными выходными разъемами RCA + автомобильный усилитель:  Это самый простой способ. К сожалению, не так много домашних стереосистем имеют полнодиапазонные выходные разъемы RCA. У некоторых есть только выходные разъемы RCA для сабвуфера, которые предназначены только для баса. Полнодиапазонные выходные разъемы RCA можно подключить непосредственно к RCA-входам автомобильного усилителя, но разъемы RCA сабвуфера не будут работать для полнодиапазонной музыки, поскольку они пропускают только басы.

Что такое преобразователь линейного уровня (RCA) и как он работает?

Здесь показаны два примера преобразователей линейного уровня/уровня громкоговорителей RCA, которые хорошо подходят для домашнего ресивера/усилителя и сабвуфера. Оба берут более высокий сигнал уровня динамика и понижают его до низкого напряжения, подходящего для входной секции усилителя.

Преобразователи линейного уровня (также называемые адаптерами уровня динамиков RCA) представляют собой небольшие адаптеры, которые уменьшают сигналы более высокого напряжения с выходов динамиков до гораздо более низкого напряжения («линейного уровня»), используемого входными разъемами RCA автомобильного усилителя. Они могут быть подключены непосредственно к коэффициенту, усилителю или динамику и обеспечивают разъемы RCA.

Они действительно полезны, потому что позволяют подключить усилитель к источнику сигнала, что невозможно иначе.

Что делать, если слышен шум контура заземления (гудение)

Изолятор контура заземления, который можно использовать для «разрыва» (изолирования, отключения) RCA-соединений усилителя с заземлением от источника звука, чтобы устранить электрический путь, вызывающий шум контура заземления.

К сожалению, шум может быть БОЛЬШОЙ головной болью, когда речь идет об автомобильных усилителях, несмотря на то, что они предназначены для его предотвращения. То же самое относится и к домашним стереосистемам: все, что передает сигнал и имеет заземление, может создать «контур заземления», который улавливается усилителем и затем превращается в очень раздражает  шум, который вы легко слышите.

Что вызывает шум контура заземления?

Шум контура заземления возникает, когда потенциал немного различается (небольшая разница в напряжении) между соединениями заземления в усилителе, стереосистеме и других компонентах.
