Как пользоваться домкратом гидравлическим: Как пользоваться гидравлическим домкратом: инструкция и особенности устройства

• Высокое рабочее давление в гидравлических домкратах, 70 МПа, обеспечивает наилучшее сочетание габаритных и весовых характеристик.
• Оснащены быстроразъемными муфтовыми соединениями.

Домкраты всех типов:

• грузоподъемностью от 5 тс до 200 тс включительно в основном выполнены с сборным корпусом, – из трубы с ввернутым донышком;
• грузоподъемностью от 300 тс до 1000 тс, – гильзы цельнометаллические, изготовлены из поковки конструкционной легированной стали, термообработанные, с обязательной ультразвуковой дефектоскопией сплошности металла в 100% объеме.

Все универсальные и грузовые домкраты серий  «ДУ»  и  «ДГ»      имеют следующие особенности:

• штоки хромированы;
• штоковые опоры с оксидным покрытием;
• корпуса окрашены порошковой полиэфирной краской красного цвета;
• использованы пружины с плоским сечением в домкратах с пружинным возвратом;
• использованы эффективные виды комбинированных штоковых и поршневых уплотнений, грязесъемников.
• по заказу, штоковые опоры могут быть выполнены с гальваническим покрытием FeZn (белый цинк), корпуса окрашены порошковой полиэфирной краской белого цвета.

Применяемые гидравлические масла:

• при температуре окружающей среды -20…+40°С: ВМГЗ ТУ 38.101479, МГЕ-10А ОСТ 38 01281;
• при температуре окружающей среды ниже -30°С: ПМС-20РК ТУ6-0511687721-022-97, или Teboil Hydraulic Oil S, или Shell Tellus Arctic 32.

Внимание! Допустимая температура гидравлического масла в работающей гидросистеме должна быть в пределах от минус 10°С до плюс 60°С, в противном случае требуется подогрев или охлаждение масла.

Особенности универсальных домкратов

Универсальные домкраты с пружинным и гидравлическим возвратом поршня предназначены для использования в качестве силового привода различных устройств и инструмента.

• На корпусе универсальных домкратов выполнена резьба и резьбовые отверстия в основании.
• Универсальные домкраты с гидравлическим возвратом поршня грузоподъемностью 50 тс и более оснащены предохранительным клапаном в штоковой полости.
• Вся линейка универсальных домкратов выполнена с неподвижной штоковой опорой.

Особенности грузовых домкратов

Грузовые домкраты с пружинным, гидравлическим и гравитационным (принудительным) возвратом поршня предназначены для подъема/опускания и перемещения грузов при монтажно-демонтажных и ремонтных работах.

Грузовые домкраты:

• с гидравлическим возвратом штока грузоподъемностью от 50 тс оснащены предохранительным клапаном в штоковой полости;
• грузоподъемностью от 300 тс и более оснащены плавающей штоковой опорой и предохранительным краном в поршневой полости;
• грузоподъемностью менее 300 тс оснащены неподвижной штоковой опорой.

По заказу возможно изготовление домкратов с любой нестандартной величиной хода штока в пределах диапазона.

Также рекомендуем:

• Гидравлические домкраты OSAKA JACK
• Механические домкраты OSAKA JACK
• Реечные домкраты OSAKA JACK

Как правильно выбрать гидравлический домкрат для автомобиля

Каждый автомобилист, опытный и не очень, знаком с таким устройством, как домкрат. Именно домкрат позволяет приподнять и зафиксировать машину при необходимости проведения ремонта. Дома случилась неполадка или же в дороге — без разницы. Без домкрата осуществить ремонт не получится.

Домкрат идёт в базовой комплектации многих автомобилей ещё с завода. Однако, как правило, то устройство, которое нам предлагает завод-изготовитель — самое простое и бюджетное. Это механический автомобильный домкрат, который помимо низкой грузоподъёмности обладает ещё одним огромным недостатком — необходимостью прилагать очень большие усилия для поднятия машины на необходимую высоту. Да и устойчивостью он тоже не отличается. Именно поэтому многие автовладельцы для поездок и для ремонта в домашних условиях задумываются над приобретением хорошего домкрата. Одними из лучших по соотношению цена/качество сегодня считается гидравлические бутылочные и подкатные домкраты. Здесь вместо обычной человеческой физической силы используется давление рабочей жидкости. Такие домкраты намного проще, легче и надёжней в применении. Они достаточно мобильны и не тяжёлые по весу. К тому же способны справиться не только с обычной ненагруженной легковушкой, но и с автомобилем посерьёзней: джипом и даже грузовиком.

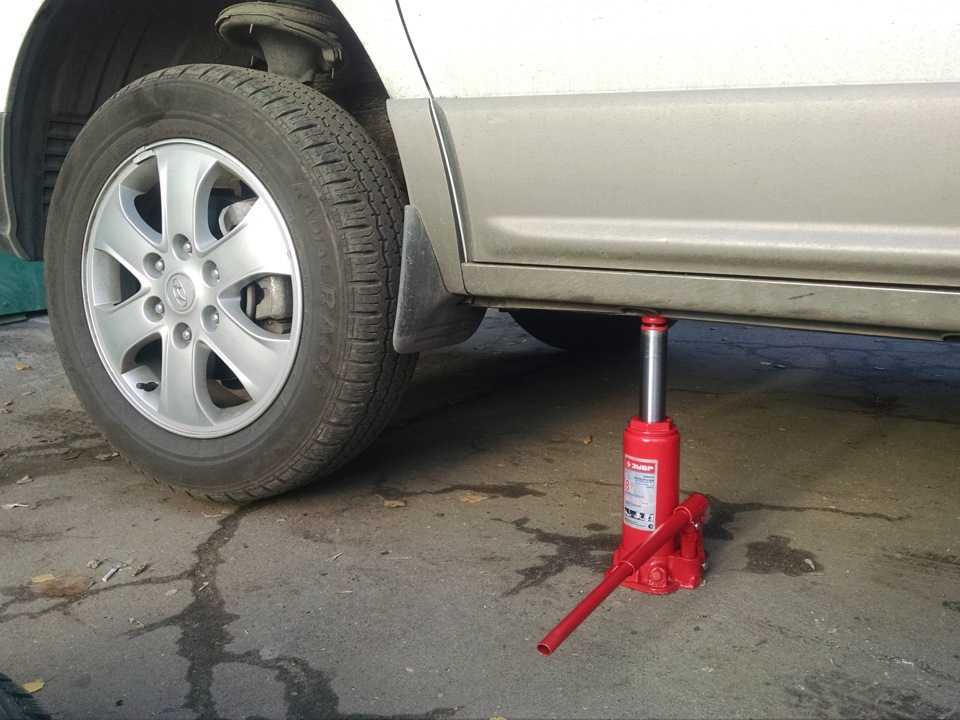

Подъем автомобиля с помощью домкрата

Как работает гидравлический подъёмник

В основу работы подъёмников на гидравлике положен принцип сообщающихся сосудов с техническим маслом. Любой гидравлический подъёмник содержит два сосуда с двумя клапанами: нагнетательным и всасывающим. Именно клапаны помогают создать и удержать необходимое давление в рабочем цилиндре. В одном из резервуаров находится гидравлическое масло, которое с помощью специальной ручки перекачивается во второй, который и поднимает поршень, а вместе с ним и машину. Клапаны же не позволяют самопроизвольно возвращаться жидкости обратно, удерживают заданное давление. Опускание авто на землю происходит только после открывания клапана с помощью специального винта. Таким образом, конструкция позволяет уверенно и надёжно удерживать автомобиль в течение необходимого времени.

Принцип работы гидравлического подъемника (домкрата)

Виды гидравлических домкратов

Выделяют два вида автомобильных подъёмников на гидравлике:

• бутылочный или вертикальный;
• подкатной или горизонтальный.

Так же дополнительно выделяют трансмиссионный, как разновидность подкатного. Каждый из них имеет свою область применения, специфику работы, свои плюсы и минусы.

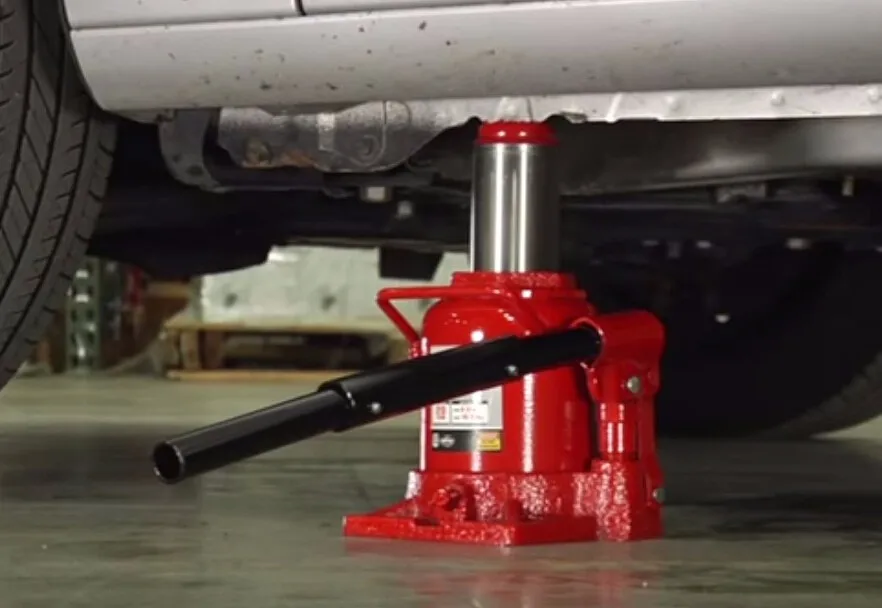

Вертикальный домкрат

Домкрат гидравлический бутылочный это одно из самых простых устройств. Он достаточно популярен среди водителей. Подъёмность такого домкрата варьируется от двух до нескольких сот тонн, что позволяет его использовать как на легковых автомобилях, так и для грузовых. Существуют одноштоковые и многоштоковые подъёмники. Основное их отличие в том, что при наличии нескольких штоков высота поднятия увеличивается.

Среди плюсов бутылочного домкрата следует выделить:

• большую площадь опоры, что делает такой домкрат достаточно устойчивым на любой поверхности;
• возможность его использования как на легковушке или джипе, так и на грузовике;
• относительная компактность и мобильность для моделей с небольшой грузоподъёмностью.

Недостатки у него также имеются:

• Особенности в хранении и транспортировке.

Перевозить такой домкрат можно только в вертикальном положении. Класть его ни в коем случае нельзя, так как масло может растечься, и соответственно такой подъёмник не будет работать.

• Медлительность.

Подъём за одно перекачивание небольшой. А потому качать хоть и без усилия, но придётся много.

Бутылочные одноштоковые домкраты с грузоподъёмностью от 2 до 5 тонн чаще всего выбирают водители для домашнего ремонта и поездок. Большая грузоподъёмность и многоштоковые — это уже для специализированных СТО для ремонта больших грузовиков. Это так называемая тяжёлая артиллерия, когда нужно поднять и отремонтировать многотонную машину.

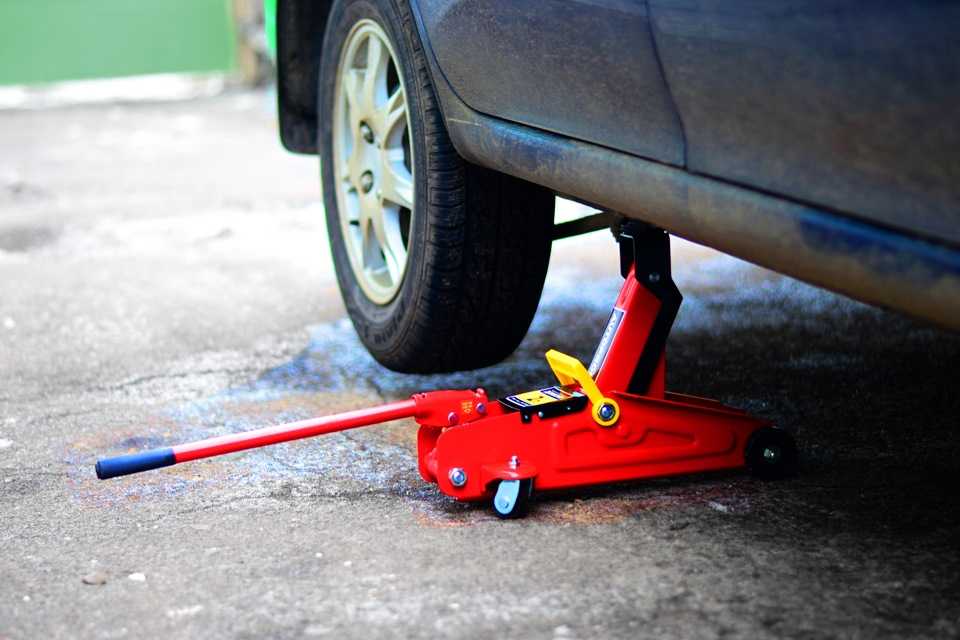

Подкатной или горизонтальный домкрат

Подкатной внешне он схож с тележкой на колёсах, прекрасно перевозиться по ровной поверхности. Так же как и бутылочный, подкатной подъёмник оснащён гидравлическим приводом. Однако он расположен здесь горизонтально, что в то же время не влияет на принцип работы. Взаимодействие штока и кузова поднимаемой машины происходит через упорный рычаг. Сначала шток упирается в рычаг, а потом он приподнимает машину.

Казалось бы, зачем такие сложности, ведь можно использовать обычный бутылочный. Однако для ремонта в гараже подкатной домкрат незаменим. Он имеет массу преимуществ перед бутылочным:

• Он более универсальный чем бутылочный, так как он намного ниже. Его можно подкатить под любое авто, даже с очень низким клиренсом.
• Лёгкость и скорость в управлении. Поднятие и опускание автомобиля осуществляется с помощью одной и той же рукоятки. Вам не придётся наклоняться чтобы установить, поднять, начать спуск или убрать его из-под машины. Все работы проходят гораздо быстрее
• Манёвренность. Она достигается за счёт установленных на подъёмнике колёс.

Однако есть и недостатки. Тогда как бутылочный имеет достаточно прочную основу, и его можно установить практически на любой поверхности, подкатной следует использовать только там, где есть ровная и желательно жёсткая поверхность. К тому же такие домкраты очень громоздкие и достаточно тяжёлые, возить с собой их неудобно. Именно потому подкатной домкрат чаще всего используется на СТО или же в домашних гаражах. Трансмиссионный домкрат это разновидность подкатного. Он необходим будет только в случае, если возникает необходимость ремонта деталей, доступ к которым возможен только из-под низа автомобиля. К примеру, для снятия и ремонта коробки передач. Он работает по тому же принципу что и подкатной, однако рычаг подхвата может при необходимости легко поворачиваться и фиксироваться в разных положениях.

Что следует учитывать при выборе гидравлического домкрата

Если вы решились на покупку гидравлического домкрата, следует прежде всего определиться с тем где вы его собираетесь использовать. Будете возить с собой в багажнике, собираетесь использовать его только дома в гараже или же вообще покупаете его в целях промышленного использования, к примеру, собираетесь открывать свой автосервис. Также следует определиться с видом (подкатной или бутылочный) и базовыми параметрами требуемого устройства. Сегодня на рынке существует множество предложений, которые очень разнятся по стоимости, качеству и базовым характеристикам. Что именно лучше сложно однозначно сказать. Здесь каждый должен определиться для себя. Кто-то выбирает более дешёвые варианты от неизвестных производителей. Другие пытаются купить устройство китайской сборки, по принципу «дешёво и сердито», не думая о том, как и сколько времени он проработает. А третьи считают, что при выборе нужно обращать внимание и на бренд. Лучше уж немножко переплатить за известную марку, чем потом сожалеть.

Однако есть базовые параметры, которые следует учитывать вне зависимости от того чьей сборки гидравлику вы покупаете.

• Грузоподъёмность (какой вес может поднять и выдержать домкрат). Это один из самых важных показателей. Ведь неправильно подобранная грузоподъёмность домкрата сводит на нет все его другие характеристики. При выборе автомобильного домкрата для домашнего использования грузоподъёмность следует брать с учётом веса автомобиля и возможного дополнительного груза, который может находиться в момент поломки в автомобиле. Ведь ситуации с поломкой машины в дороге предусмотреть невозможно. И что именно будет в это время у вас в багажнике или салоне тоже. Это может быть и полупустая машина, к примеру, только с запаской в багажнике, а может быть и полностью загруженный автомобиль. Потому наиболее рационально для расчёта грузоподъёмности брать вес автомобиля и накидывать сверху килограмм 300. Намного больше брать тоже не рационально. Это то же самое что купить грузовую машину подъёмностью до 20 тонн, а перевозить только 3.

Правильно подобранный параметр по грузоподъёмности позволит вам, во-первых, не сломать домкрат, а во-вторых, убережёт вас от возможных травм, если вдруг вы будете под машиной, а тот не выдержит. Да и повредить автомобиль при правильно подобранной грузоподъёмности и использовании домкрата согласно инструкции нет возможности.

• Высота подхвата. Этот параметр обозначает с какой именно минимальной высоты домкрат может начинать подъем. Этот параметр крайне важен если у вас авто с низкой посадкой. Ведь вновь приобретённый домкрат может под ним просто не поместиться. Потому речи о поднятии быть просто не может. Наиболее низкий подхват имеет подкатной домкрат, от 6–9 см. Потому если у вашего авто клиренс занижен, то лучше брать именно его.
• Высота подъёма. Показатель, который характеризует максимально возможную высоту поднятия машины. Если надо поднять машину исключительно для замены колеса или же рулевой рейки достаточно будет поднятия на высоту до 0,5 м.
• Максимальный рабочий ход. Этот показатель напрямую связан с двумя предыдущими, обозначает разницу между минимальной и максимальной высотой.
• Параметры опорной площадки. Она должна достаточно массивной и устойчивой. При принятии на себя веса автомобиля она не должна вдавливаться в землю и скользить.
• Устойчивость домкрата также очень важна. Зависит от опорной площадки. Автомобиль и домкрат не должен скользить во время работы или от ветра даже при не совсем верной его установке. К примеру, когда машина находиться на склоне и домкрат будет немного под углом.
• Универсальность — это возможность использования на разных машинах.
• Вес и мобильность домкрата. Учитывая, что использовать автомобильный домкрат часто приходиться не только в условиях гаража, а и в дороге, он должен быть достаточно лёгким и мобильным, чтобы вы могли самостоятельно с ним справиться.
• Цена. Стоимость может достаточно сильно варьироваться в зависимости от вида, производителя и основных параметров. Выбирая автомобильный домкрат, стоит обратить внимание на модели от известных производителей в средней ценовой категории, это обеспечит вам покупку надёжного и качественного устройства. Заниженная же цена зачастую говорит о низком качестве подъёмника.

Детально изучив виды и базовые параметры гидравлических домкратов, вы сможете сделать правильный выбор, о котором в будущем не придётся сожалеть.

И напоследок несколько советов по работе с домкратом

Конечно же, хотелось бы пожелать каждому автомобилисту, чтобы его машина как можно реже ломалась и ему не приходилось пользоваться домкратом. Однако если все же неприятность случилась, при работе с домкратом следует быть очень осторожным, соблюдать определённые правила, в том числе и дорожного движения. Итак, если что-то случается в дороге, вы сломались, то сразу стоит припарковаться, если есть возможность, то предварительно выбрать подходящее ровное место (обочину) для парковки. Останавливаться и ремонтировать машину следует только с включённой аварийной. После остановки важно не забыть выставить аварийный знак (на расстоянии 15 метров в черте города и 30 м — за городом).

Если вы что-то ремонтируете в гараже, обязательно дополнительно фиксируйте автомобиль. И ни в коем случае не работайте под машиной если она стоит на одном лишь домкрате.

Как пользоваться гидравлическим домкратом? — Пошаговое руководство

Домкрат — это устройство, предназначенное для легкого подъема тяжелых предметов с земли. Домкраты в зависимости от способа создания силы можно разделить на три типа: механические, гидравлические и электрические домкраты. Из них гидравлические домкраты пригодятся для различных операций и, как известно, являются наиболее полезными домкратами из всех, поскольку они требуют меньших усилий для подъема объекта, чем механические, а также являются более безопасным вариантом, чем электрические. В этой статье мы постараемся получить некоторые знания о гидравлических домкратах и ​​научиться ими пользоваться.

Знакомство с гидравлическими домкратами:

Гидравлический домкрат представляет собой устройство, состоящее из механических устройств, использующих энергию жидкости для приведения в действие этих домкратов. Используя гидравлический домкрат, даже приложив небольшое усилие, вы легко сможете поднять тяжелые грузы с земли. Эти устройства основаны на законе Паскаля. Давление, которое вы оказываете на жидкость внутри контейнера, будет равномерно распределено во всех направлениях. Компоненты, присутствующие в гидравлическом домкрате, состоят из контейнеров (обычно цилиндров), насосной системы и гидравлической жидкости (обычно масла). Давление, оказываемое жидкостью на все точки цилиндров, одинаково, но сила, создаваемая большим цилиндром, больше и прямо пропорциональна площади поверхности цилиндра. сила.

Использование гидравлических домкратов:

Гидравлический домкрат имеет множество применений, от небольших до крупных. Их можно использовать на железных дорогах, в обороне, в качестве землеройной техники, в авиации, в качестве погрузочно-разгрузочного оборудования, на гидроэлектростанциях, при добыче полезных ископаемых и при подъеме платформ. Благодаря стабильному перемещению трансмиссии даже в условиях изменяющейся или максимальной нагрузки гидравлические домкраты подходят для этих целей.

Типы гидравлических домкратов:

Существует два типа гидравлических домкратов:

1. Бутылочный домкрат:

Они также называются ручными домкратами и обеспечивают простой и эффективный способ подъема автомобиля на проведение ремонтов, модификаций и осмотров. Они имеют широкий диапазон размеров и грузоподъемности.

2. Напольный домкрат:

Эти домкраты также называются троллейными домкратами, также известными как напольные домкраты, в отличие от бутылочных домкратов, которые работают вертикально. Эти домкраты имеют больший диапазон высоты подъема, чем бутылочные домкраты, и могут быть доступны в двух размерах, а именно маленьком и большом.

Из этих двух домкраты дороже, но безопаснее и при правильном использовании могут прослужить долгое время. С другой стороны, бутылочные домкраты дешевле, их легко транспортировать, но они менее безопасны, чем напольные домкраты. Бутылочные домкраты не подходят под автомобили с низким дорожным просветом, а напольные домкраты легко помещаются под автомобили. Благодаря наличию более широкой базы у напольных домкратов они более устойчивы, так как в этом случае вес распределяется более равномерно. Выбор гидравлического домкрата зависит от требований заказчика.

Шаги по использованию гидравлического домкрата:

Ниже приведены шаги, которые необходимо выполнить для использования гидравлического домкрата

• Шаг 1: Начните с поиска найденных точек домкрата, обычно на расстоянии одного фута от колесо или одну ногу позади колеса, на котором вы работаете. Прочтите руководство пользователя, если возникнут проблемы с поиском точек поддомкрачивания.

Рис. 2: Расположение точек домкрата для автомобиля

• Шаг – 2: Убедитесь, что земля, на которой вы используете домкрат, выровнена, заблокируйте колесо с помощью противооткатных колодок и включите стояночный тормоз, чтобы предотвратить скатывание. Проверьте гидравлический домкрат на наличие повреждений, чтобы обеспечить безопасность пользователя.
• Шаг – 3: Установите домкрат на точку подъема автомобиля так, чтобы они находились в устойчивом положении.

• Этап – 4: Гидравлический домкрат следует проверить на наличие повреждений перед тем, как использовать его для подъема автомобиля.

• Этап – 5: Автомобиль поднимается путем перемещения рычага/рукоятки гидравлического домкрата вверх и вниз, что помогает поднять автомобиль над землей.

• Этап – 6: Домкратные стойки устанавливаются под точками осевых стоек под автомобилем. Обратите внимание, что их никогда нельзя размещать под самой осью. Обратитесь к руководству пользователя, чтобы убедиться в расположении точек опоры оси.

• Шаг – 7: Начните работу с автомобилем, а после окончания работы снимите домкрат.

• Шаг – 8: Автомобиль опускается до тех пор, пока домкрат не перестанет поддерживать вес автомобиля.

Чтобы получить более четкое представление о том, как использовать гидравлический домкрат, внимательно просмотрите видео мощность домкрата перед его использованием во избежание серьезных повреждений.

Часто задаваемые вопросы

• Безопасно ли использовать гидравлические домкраты?

Гидравлические домкраты безопасны в использовании, если при их использовании соблюдаются соответствующие инструкции и принимаются меры предосторожности. Вы должны проверить технические характеристики домкрата перед его использованием.

• Куда поставить домкрат под машиной?

Домкраты следует размещать под точками подъема автомобиля для правильного подъема автомобиля. Обратитесь к руководству пользователя, чтобы узнать точки домкрата.

Как использовать и регулировать плиту гидравлического домкрата

Плиты гидравлического домкрата могут не быть необходимым оборудованием для вашей лодки; однако, если какой-либо аксессуар делает ваше катание на лодке более приятным, то это гидравлический домкрат. Это особенно актуально для охотников и рыболовов, так как они могут оказаться в водах, которые не идеальны или более мелкие, чем обычно. С помощью гидравлического домкрата любую лодку можно превратить в точно настроенную и оптимизированную машину.

Основы гидравлических домкратов

Что такое домкрат?

Домкрат — это аксессуар, который устанавливается между транцем лодки и подвесным мотором. Он допускает вертикальное перемещение двигателя параллельно корпусу и обеспечивает оптимальное положение двигателя в воде. Существует три типа опорных плит, каждая из которых имеет свои преимущества:

• Фиксированная опорная плита — наименее дорогая, наименее гибкая
• Плита ручного домкрата — средняя стоимость, относительно легко регулируется вне воды
• Плита гидравлического домкрата — самая высокая стоимость, максимальная гибкость благодаря регулировке на воде и в движении

В этой статье основное внимание будет уделено тому, как использовать плиту гидравлического домкрата, которая обеспечивает максимальную гибкость во время движения. В дополнение к гибкости, их также легче всего отрегулировать, поскольку это делается просто путем регулировки рычага, как если бы вы регулировали дроссельную заслонку.

Как работает плита гидравлического домкрата?

Плита гидравлического домкрата работает, прикрепляя двигатель к плите домкрата, которая регулирует свое вертикальное положение с помощью гидравлических поршней с обеих сторон двигателя. Пластина домкрата затем прикрепляется к лодке. Гидравлическое давление в трубопроводах позволяет легко регулировать вертикальную высоту двигателя нажатием кнопки. Единственным ограничением для плиты гидравлического домкрата является то, что монтажное положение ограничено длиной гидравлической линии. Тем не менее, длина гидравлической линии достаточно велика, чтобы соответствовать лодкам, и при необходимости может быть изготовлена ​​​​на заказ.

Как отрегулировать плиту гидравлического домкрата

Гидравлическая линия проходит от поршней до рычага, который обычно устанавливается рядом с дроссельной заслонкой или на рулевой колонке для простоты использования и доступа. Вертикальное положение двигателя регулируется простым использованием рычага или кнопки, чтобы задействовать насос и поршни для перемещения двигателя. В отличие от других типов домкратов, упомянутых выше, после правильной установки домкрата инструменты для регулировки вертикального положения не требуются.

Как использовать плиту гидравлического домкрата?

Гидравлические домкраты позволяют водителю оптимизировать работу двигателя во время движения. Хотя это будет зависеть от вашей лодки, а также от того, как устроен двигатель и как он установлен на транце, знание того, когда отрегулировать вертикальное положение, быстро станет второй натурой. Существует несколько способов оптимизировать использование плиты гидравлического домкрата, в том числе использовать ее на мелководье, использовать ее при первом подъеме на самолет и отрегулировать ее для эффективного использования в бурной воде.

Использование плиты гидравлического домкрата на мелководье

Мелководье почти всегда представляет собой сложную ситуацию, так как вы не хотите, чтобы лопасти гребного винта касались дна или слишком запутывались в какой-либо растительности на дне. Плита гидравлического домкрата позволит в режиме реального времени регулировать вертикальное положение двигателя, чтобы отодвинуть лопасти гребного винта как можно дальше от дна или растительности, полностью удерживая их в воде. Хотя кавитации легче, когда гребной винт находится выше в толще воды, лучше использовать более низкие обороты для маневрирования на мелководье.

Использование гидравлического домкрата при подъеме на самолете

Это одна из областей, которая обеспечивает наибольшую гибкость для оптимизации эффективности вашего двигателя на воде. При подъеме лодки на глиссирование общий консенсус заключается в том, чтобы полностью опустить двигатель и переместить плиту гидравлического домкрата в самое верхнее вертикальное положение. Когда дроссельная заслонка будет максимально увеличена, носовая часть будет накреняться, опуская двигатель в толщу воды и обеспечивая необходимую тягу. Когда нос накренится, начните опускаться и расчищать двигатель. Этот процесс будет совпадать с резким выпадом носа лодки и выходом на плоскость. Если ощущается кавитация во время глиссирования или выхода на глиссирование, еще немного уменьшите вертикальное положение двигателя, чтобы увеличить давление водяного столба и уменьшить вероятность кавитации.

Советы по плаванию с гидравлическим домкратом

При использовании гидравлического домкрата важно помнить о некоторых вещах. Во-первых, плиты гидравлического домкрата должны быть полностью опущены, чтобы сбросить любое давление в поршнях, если они будут буксироваться в течение длительного периода времени. Плиты гидравлического домкрата дают водителю возможность изменить вертикальное положение в любое время, и поэтому их всегда можно использовать для оптимизации эффективности двигателя. Если когда-либо возникает кавитация, плита гидравлического домкрата может компенсировать ее, тем самым уменьшая кавитацию и повышая эффективность. Наконец, потренируйтесь с гидравлическим домкратом и посмотрите, как повысится производительность при оптимизации положения двигателя.

Заключительные мысли

Пластина гидравлического домкрата дает водителю возможность регулировать вертикальное положение двигателя во время движения. Двигатель можно разместить на оптимальной высоте для любых ситуаций, от бурной воды (нижнее вертикальное положение) до мелководья (высокое вертикальное положение). Оптимизация тяги и выходной мощности вашего двигателя позволит вам раскрыть весь потенциал ваших ощущений от катания на лодке.
