Как пользоваться ручной лебедкой: Как правильно пользоваться лебедкой?

Секреты выбора ручных лебедок для авто и описание разных типов

Лебедка. Ценность этого приспособления водитель понимает   только когда  безуспешно испробованы все остальные способы вызволить автомобиль из хляби проселочных дорог. И стоит относительно недорого, и места много не занимает, но нет ее в багажнике. В таком случае остается одно – искать трактор. Не нужно думать, что в подобной ситуации могут оказаться только ищущие приключений владельцы мощных внедорожников. Ручная лебедка может понадобиться и далеким от экстрима дачникам, рыбакам и грибникам, всем, кому периодически приходится передвигаться по грунтовым дорогам.

Выбор таких механизмов просто огромен, но иногда один только внешний вид некоторых из них заставляет сомневаться в целесообразности покупки. Какую ручную лебедку выбрать и возить в багажнике действительно эффективное и надежное устройство, а не просто конструкцию из шестерен и стальной проволоки? Об этом ниже.

Устройство ручных лебедок для авто

Первое с чем нужно определиться, это конструкция. В настоящее время наибольшее распространение имеют барабанные и рычажные ручные лебедки. Несмотря на одинаковое предназначение, принцип действия у них разный. Поэтому есть смысл рассмотреть каждый из видов более подробно.

Лебедка ручная барабанная

Эти механизмы даже внешне похожи на автомобильные лебедки, установленные на спецтранспорте. Они состоят из барабана и редуктора. Последний, применительно к ручным лебедкам, может быть шестеренчатым или червячным.  Барабан служит для наматывания стального троса или  ленты.

Червячные ручные лебедки обладают одним неоспоримым преимуществом. На редукторе такого типа гораздо проще реализуется система, позволяющая в нужный момент застопорить лебедку. Это значительно повышает безопасность  ее использования. Кроме того, червячная ручная лебедка обладает большой надежностью и многообразием способов крепления.  Правда такой механизм не лишен и недостатков:

1. Приличные габариты. Отзывы владельцев свидетельствуют, что червячная лебедка больше подходит для использования в гараже;
2. Относительно небольшая масса, которую способен тянуть такой механизм;
3. Червячный редуктор достаточно сложен, требует постоянного обслуживания и очень критичен к грязи.

Все вышеперечисленное свидетельствует о том, что лебедка этого типа — не самый лучший вариант для мобильного устройства.

Шестеренчатые ручные лебедки также состоят из барабана и редуктора с ручкой. Они более просты в изготовлении, а потому при прочих равных несколько дешевле червячных. Трос здесь фиксируется с помощью храповика, который должен обладать достаточной надежностью. Редуктор гораздо проще в обслуживание,  наличие пары шестерен, предъявляет особые требования к качеству металла, из которого они изготовлены. Поэтому лучше брать изделия известных производителей и не гнаться за дешевизной.

Независимо от конструкции все барабанные лебедки обладают следующими недостатками:

• Размер барабана ограничен габаритами механизма. Это ограничивает длину троса;
• Внутренний диаметр барабана очень мал. Если применяется стальной трос, то при наматывании он подвергается сильному изгибу. Поэтому, при интенсивном использовании, быстро выходит из строя;
• Еще одно слабое место – механизм укладки троса. Он, часто не выдерживает нагрузок и перестает выполнять свои функции. Как результат, трос начинает попадать в шестерни редуктора, а это потеря времени и нервов.

[stextbox id=»info»]Вывод: Ручные лебедки барабанного типа не всегда удобны для использования в полевых условиях. Эксперты рекомендуют приобретать их для гаражной эксплуатации.[/stextbox]

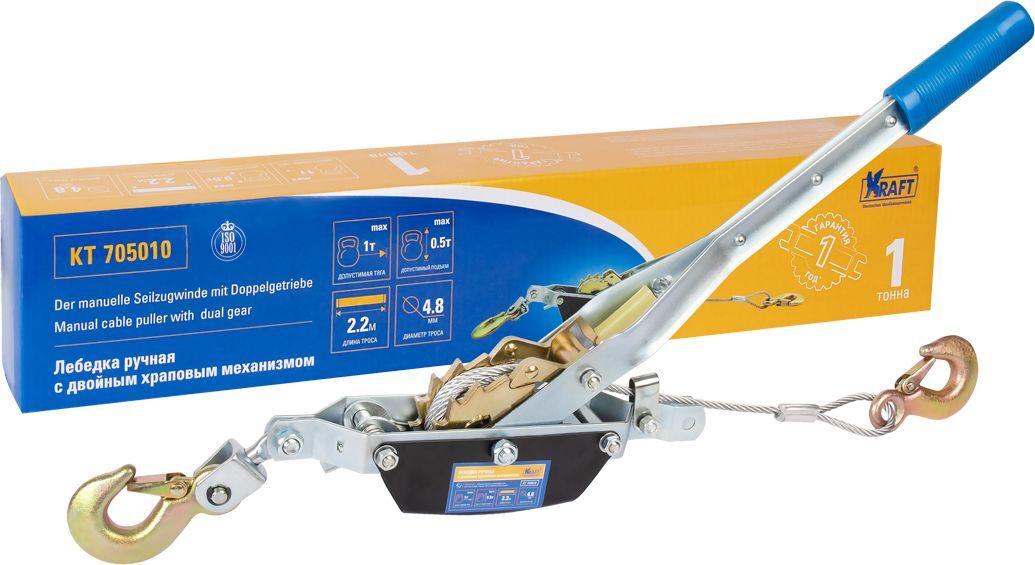

Рычажные ручные лебедки

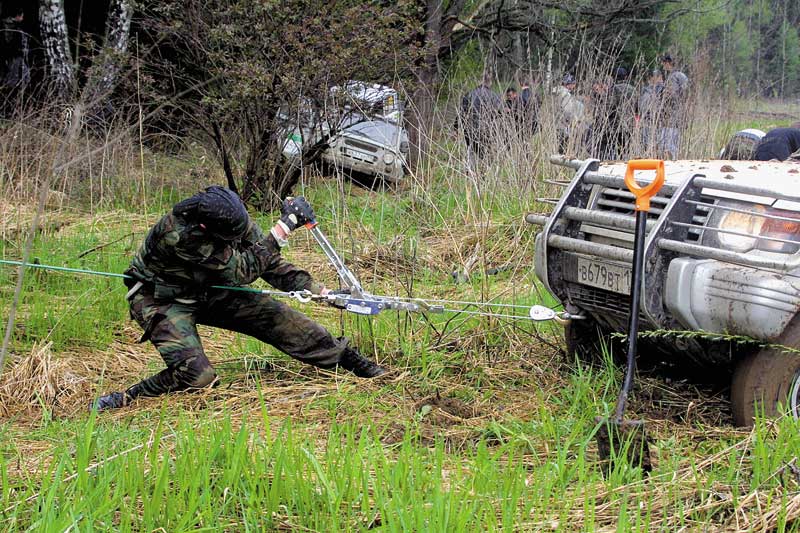

Именно эту разновидность ручных лебедок водители чаще всего используют для вызволения своих автомобилей. Стандартная конструкция включает в себя металлическую раму с расположенным внутри ее механизмом.

[stextbox id=»перелинковка»]
Тюнингуем TOYOTA LAND CRUISER PRADO 150 для города и бездорожья.

Хотите экономить и не платить за глушитель? Смотрите,  насколько просто самостоятельное изготовление прямоточного глушителя.

Покрытие автомобиля жидкой резиной: в ногу со временем?

[/stextbox]Он приводится в действие с помощью рычага на корпусе лебедки.   Благодаря тому, что к рычагу можно приложить большее усилие, такие механизмы способны помочь в более сложных ситуациях, чем барабанные. Тяговое усилие ручных рычажных лебедок достигает нескольких тонн. И это со стандартным рычагом. Если его усилить, то вытащить автомобиль можно быстрее, потратив на это меньше усилий. Некоторые уважающие себя производители включают такой усилитель в комплект поставки или делают рычаг телескопическим.

Одним из основных элементов рычажного механизма является так называемый храповик. Он фиксирует трос в натянутом состоянии. Храповик представляет собой колесо с расположенными на нем упорными зубьями. В каждый из них, поочередно, упирается специальный штырь – фиксатор, не давая колесу крутиться в обратную сторону, обеспечивая тем самым натяжку троса.

[stextbox id=»info»]Естественно, что вся нагрузка ложиться на раму лебедки. Поэтому она должна быть изготовлена из металла соответствующей толщины и качества. В противном случае, она просто деформируется. Не стоит покупать рычажную лебедку, если ее рама сделана из металла толщиной менее 3-мм.[/stextbox]

Благодаря небольшим габаритам работать механизмом можно даже в самом неудобном месте. Кроме того, в отличие от барабанной, рычажная лебедка не требует обязательного крепления корпуса. Но нужно иметь в виду, что чем меньше намоточный барабан, тем большее усилие придется прилагать. Поэтому внутренний диаметр барабана должен быть не меньше 45 мм.

На что обратить внимание

Но конструкция — это еще не все, есть несколько моментов, которые обязательно должны учитываться при покупке.

• Трос или ремень. Что предпочесть должен решить сам автолюбитель. Трос практичнее и долговечней, но требует аккуратной укладки. Ремень служит меньше, но ведь и лебёдка используется нечасто.
• Размер троса. Чем он длинней, тем удобнее пользоваться. Но в продаже редко можно встретить лебедку с тросом более 5-ти метров.
• Диаметр троса. Не всегда чем толще, тем лучше. Шести миллиметров вполне достаточно чтобы вытащить легковой автомобиль, а влезет его на барабан больше чем 8-ми мм.
• Тяговое усилие. Продавцы часто говорят, что вполне достаточно, если этот показатель составляет 500 кг. На практике это не так и отзывы владельцев это подтверждают. Все зависит от того, насколько прочно «засела» машина и угла под которым прикладывается сила. Поэтому тяговое усилие лебедки должно быть не меньше 1000 кг.

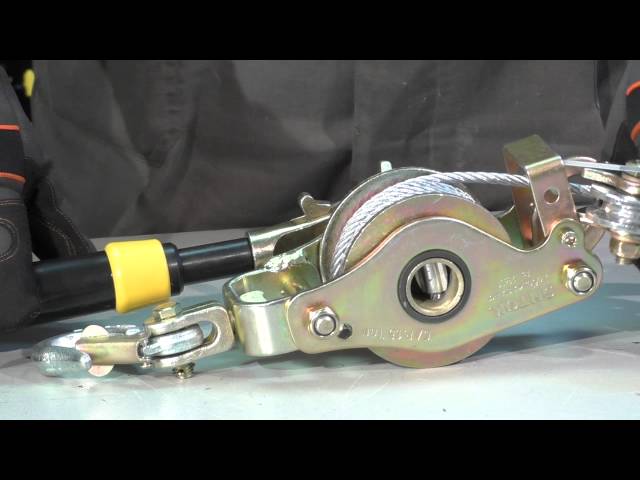

Видео: ручная лебедка механическая рычажного типа

Заключение

Пришло время тезисно подытожить все прочитанное. Итак, самые основные моменты, касающиеся ручной лебедки для авто:

• Лучшей лебедкой для гаража является барабанная с червячным редуктором. В качестве мобильного варианта лучше выбрать рычажную;
• Толщина металла рамы рычажной лебедки должна быть не менее 3-хмм.
• Храповик должен иметь достаточную ширину упорного зуба, чтобы с него не мог соскочить фиксатор;
• Толщина фиксатора должна исключить его поломку или изгиб;
• Оптимальный диаметр троса, для легкового автомобиля 6мм;
• Минимальный внутренний диаметр намоточного барабана – 45 мм;
• Тяговое усилие должно быть порядка 1000 кг. ;
• Очень хорошо, если производитель сделает рычаг телескопическим, или предусмотрит в комплекте специальный усилитель. Если нет ни того, ни другого, конструкция рычага должна позволять его надставить.

И последнее. Вытащить застрявшую машину —  задача, несомненно, важная. Но не стоит выполнять ее с излишним фанатизмом и уж тем более нарушая технику безопасности. Это может привести к тяжелым травмам и не только водителя, но и тех, кто находится рядом.

Добавьте FBM.ru в избранное Яндекс НовостиДобавьте ПроКроссоверы в избранное

Как выбрать ручную или электрическую лебедку

Как работает лебедка

Под лебедками подразумевают грузоподъемные устройства, обеспечивающие наматывание троса на барабан с должным усилием, необходимым для подъема груза. Конструкция состоит из прочного грузоподъемного барабана (на его оси и раму лебедки приходится весь вес поднимаемого груза), понижающего редуктора и привода. Существует два варианта привода — электрический и ручной. При этом ручные лебедки целесообразны только тогда, когда нет возможности использовать электрическую, или, когда грузы поднимаются достаточно редко и покупка дорогого электрического привода будет излишней.

Как выбрать лебедку ручную

Для любой лебедки основной критерий выбора — грузоподъемность. Ее нужно выбирать с небольшим запасом, который обеспечивает безопасность использования. Ручные лебедки работают в диапазоне грузоподъемностей до 1-2 тонн. Они имеют понижающий редуктор и ручной вороток. Также для них обязательно тормозное устройство. Вороток присоединятся в валу редуктора через простую обгонную муфту. Она предотвращает вращение воротка при опускании груза. Наличие муфты делает конструкцию травмобезопасной.

Ручная лебедка поставляется в полностью укомплектованном варианте: барабан, стальной канат или текстильная лента 10 м длины, вороток. Перед тем как пользоваться лебедкой, ее нужно надежно закрепить. От этого зависит безопасность работ. На всех моделях имеются монтажные отверстия. Закрепление возможно, как на стене, так и на горизонтальной или наклонной поверхности. Закрепление должно осуществляться анкерными болтами, а на металлоконструкциях — обычными болтами большого сечения.

Ручные лебедки часто используют для ремонта автомобилей в гараже. Они недорогие и не требуют электроэнергии. Покупка ручной лебедки для гаража позволит снимать с машины двигатель и КПП, проводить их замену и кузовные работы. Также она будет полезной на строительной площадке, на даче или на загородном участке.

Электрические лебедки

Электрические лебедки малой и средней грузоподъемности применяются на строительных площадках, автосервисах, а также на складах. Они обеспечивают проведение грузоподъемных работ в тех случаях, когда пользоваться краном не целесообразно. В гаражах и домашних мастерских они применяются весьма редко.

Современная электрическая лебедка имеет форм-фактор тельфера. Она устанавливается на одной металлической балке. Такие небольшие мостовые краны оправданны на автосервисах, в ремонтных мастерских и других малых предприятиях. Для привода барабана лебедки и грузовой тележки, на которой она установлена, используются электродвигатели.

Как выбрать лебедку электрическую

Характеристика грузоподъемности для электрической лебедки (также как и для ручной) является основной. Но есть и другие важные критерии выбора:

• мощность;
• тип питания двигателя: 380/220;
• управление: проводной пульт или дистанционное;
• тип монтажа: на балке с приводом тележки (малый тельфер), на стене, на горизонтальной поверхности.

Для питания электродвигателей наиболее удобна промышленная сеть 380 вольт. Она есть не во всех автосервисах. Для таких случаев используются маломощные электрические лебедки на 220 вольт. Ограничение по мощности для сети 220 вольт составляет 5 кВт. Этого более чем достаточно для любых электродвигателей.



Дополнительные приспособления

Если лебедкой, талью или тельфером приходится поднимать различные грузы неизвестного веса, то очень желателен ограничитель грузоподъемности. Под него часто переоборудуются крановые весы. Вместе с лебедками часто приобретается такелаж, крюки, стропы, запчасти и комплектующие.

В компании ПК СКиТ вы можете привести ручные и электрические лебедки, МТМ и тали для подъема грузов производства Германия, Китай, Россия по отличным ценам, а также все необходимое к ним. Звоните +7 (831) 423 72 02.

Как пользоваться ручными лебедками Tyler Tool

Ручные ручные лебедки Tyler Tool дают вам механическое преимущество для подъема или тяги груза и является отличной экономичной альтернативой использованию электронной лебедки. или подъемник.

«Подробнее»

или посмотрите наше видео, чтобы узнать, как правильно монтировать, собирать и наматывать нашу нержавеющую сталь. Ручные ручные лебедки Tyler Tool из стали и окрашенной стали.

В E-Rigging мы предлагаем ручные ручные лебедки Tyler Tool в Грузоподъемность 1200 фунтов, 1800 фунтов и 2600 фунтов с выбором из окрашенной стали или нержавеющей стали.

2600 фунтов Окрашенная сталь и нержавеющая сталь

Характеристики ручной лебедки Tyler Tool

Ручные лебедки Tyler Tool оснащены внутренним тормозом и собачьей системой для безопасного подъема, удержания и отпускания напряжение.

Они имеют передаточное отношение 4 к 1 и могут использоваться с различными размерами и типами тросов и веревок, чтобы соответствовать различным типам Приложения.

Установка ручной лебедки Tyler Tool

Ручные ручные лебедки Tyler Tool могут быть установлены на цельную металлическую или деревянную конструкцию с помощью универсального крепления. отверстия на его раме.

Для увеличения срока службы троса и помощи при ровной намотке на катушку, точку крепления или направляющую система должна быть установлена ​​на расстоянии не менее 42 дюймов от лебедки, а также непосредственно на одной линии с центром лебедки. лебедка.

Сборка ручной лебедки Tyler Tool

Прежде чем приступить к работе с тросовой лебедкой, необходимо правильно намотать на катушку трос.

Зафиксируйте конец кабеля изолентой.

Вставьте конец кабеля через установочный винт.

Вставьте кабель в защелку таким образом, чтобы из другая сторона.

Вставьте установочный винт вверх по кабелю.

Вставьте его в отверстие для установочного винта и слегка затяните прилагаемую гайку на установочном винте.

С помощью шестигранного ключа сориентируйте установочный винт так, чтобы кабель проходил вдоль закругленной формы катушки.

Завершите затяжку гайки установочного винта так, чтобы трос был направлен в правильное положение.

Ручное управление и буферизация инструмента Tyler Tool Лебедка

Чтобы намотать ручную лебедку, начните поворачивать рукоятку, сохраняя постоянное натяжение троса, и направляйте наматывайте кабель на катушку до тех пор, пока кабель не будет равномерно распределен по катушке.

Если вы ослабите натяжение троса во время намотки, трос, скорее всего, будет гнездиться на катушке.

Если кабель не намотан должным образом, он может врезаться в другие слои и заклиниться, перегнуться и подвергаться сильному истиранию, что сокращает срок службы кабеля.

Для поддержания надлежащей грузоподъемности на лебедке требуется минимум 4 витка троса.

Максимальное количество кабеля на катушке определяется диаметром кабеля и должно соответствовать двум диаметрам ниже той части катушки, где она начинает наклоняться наружу. Посетите раздел ручных лебедок на нашем сайте чтобы увидеть таблицу с максимальными длинами троса, который можно намотать на лебедку при различном диаметре троса.

Имейте в виду, что наибольшее механическое преимущество и наименьшая сила, необходимая для тяги груза, достигается при наименьшем количестве слоев троса на лебедке. Хорошей практикой является сохранение самого короткого длина кабеля на лебедке, которая будет работать для вашего приложения.

После намотки троса лебедка готова к работе.

Мы надеемся, что эта информация ответила на любые вопросы или опасения, которые могут возникнуть у вас по поводу правильной сборки. и использование ручных ручных лебедок Tyler Tool.

Если у вас есть дополнительные вопросы, свяжитесь с нами и подпишитесь на наш канал YouTube, чтобы узнать больше видеоролики о различных такелажных изделиях.

Как использовать ручную лебедку

Джеймс Эйвери

Если вы планируете съехать с дороги, приготовьтесь к любым неудобствам на этом пути. Хотя иногда ваш автомобиль, безусловно, способен преодолевать пересеченную местность, в какой-то момент вы можете застрять. Во время вашего путешествия вы можете столкнуться с суровой местностью, такой как камни, песок, снег и грязь, которые могут вызвать проблемы. Лучше подготовиться к таким сценариям.

Чтобы справиться с такими проблемами, лучше всего подготовиться с лучшими инструментами. Одним из инструментов, который, безусловно, может помочь, является лебедка. Хотя, конечно, во время похода по дикой местности вы могли бы иметь друга или позвать на помощь, когда возникают такие ситуации. Проблема в том, что когда вы путешествуете в одиночку или посреди дикой природы, никто не может легко до вас добраться. Вы можете помочь себе только в таких ситуациях.

Лебедки могут дорого стоить, и если у вас ограниченный бюджет, их не так просто приобрести. Если вы находитесь в этом затруднительном положении, я предлагаю вам подумать о покупке ручной лебедки.

Ручная лебедка

Ручные лебедки дешевле своих аналогов. Они легкие и очень портативные, а также очень просты в использовании. Они являются отличным вариантом, если источники питания недоступны для питания лебедки, а также их легко установить. В отличие от электрических лебедок, электрические лебедки сложны в установке, а также не являются переносными. Единственным недостатком ручной лебедки является то, что они приводятся в действие вручную, поэтому для лебедки требуется некоторое время.

Как пользоваться ручной лебедкой

Теперь, когда вы узнали о преимуществах ручной лебедки, пришло время установить ручную лебедку и научиться ею пользоваться. Как и при обращении с различными инструментами, всегда помните о безопасности, поэтому здесь приведены некоторые рекомендации по безопасному обращению с лебедкой.

Прикрепите ремень к точкам восстановления автомобиля

Обязательно прикрепите оба ремня к точкам восстановления автомобиля, чтобы сбалансировать силу. Обычно они расположены рядом с передним бампером или под ним.

Прикрепите ремень к точке крепления

Найдите фиксированную точку крепления, которая может выдержать вес автомобиля при лебедке. Примером точки привязки является большой камень или дерево.

Прикрепите D-образную скобу

Прикрепите D-образную скобу к обоим концам ремня, и она будет использоваться позже для соединения с ручной лебедкой. Это относится как к ремням, которые крепятся к точкам восстановления автомобиля, так и к ремням, которые оборачивают вокруг точки крепления.

Прикрепите ручную лебедку

Присоедините крюки ручной лебедки, которые находятся спереди и на конце лебедки, к обеим D-образным скобам.

Путь к лебедке

Управляйте ручной лебедкой вручную, используя рычаг, который идет в комплекте с ручной лебедкой.
