Автосигнализации давно и прочно вошли в обиход владельцев машин. Сегодня они – мультифункциональные системы. Старлайн обладает большим набором опций. О том, что представляет собой этот охранный комплекс, каковы его возможности и как их настроить, рассказано далее.

Содержание

1. Инструкция по установке Старлайн А94
2. Схема подключения
3. Автозапуск: какие кнопки нажимать
4. Функции брелка
5. Настройка времени на брелке
6. Как прописать брелок
7. Как включить автозапуск
8. Датчик наклона
9. Как завести с брелка
10. Открывание багажника
11. Запуск по температуре
12. Сброс на заводские настройки
13. Таблица программирования Starline A94
14. Настройка датчика удара
15. Режим Slave
16. Режим Valet
17. Сервисный режим
18. Беззвучный режим
19. Комплектация 2can Slave
20. Как убрать автоматическое закрывание дверей

Инструкция по установке Старлайн А94

Стоит запастись набором инструментов. Потребуются:

• изолента;
• паяльная лампа;
• дрель или шуруповерт;
• инструменты для снятия пластиковой обшивки.

Далее можно приступать к установке.

1. Монтируем управляющий модуль Старлайн или ЦП, который выполняет одну из главных функция сигнализации. С его помощью происходит снятие и постановка на защиту. Блок стоит устанавливать вне возможности досягаемости злоумышленника. Важно монтировать его в сухом месте, вдали от воздействия влаги и высоких температур. Для установки разбирают рулевую колонку или переднюю панель.
2. Устанавливаем сирену. Ее расположение – под капотом, однако вдали от блока двигателя – следует исключить воздействие высоких температур на деталь. Рупор должен смотреть вверх или вбок по ходу движения. Это исключит попадание грязи внутрь элемента.
3. Монтаж датчиков удара или наклона. Устанавливаются внутри авто, вдали от высокотемпературных или влажных мест. Датчик удара монтируется по центру кузова, чтобы одинаково реагировать на воздействия с разных сторон. Фиксатор температуры для дистанционного пуска двигателя – на патрубке охладительной системы.
4. Реле блокировки, которое устанавливается в замок. Необходимо для отключения системы зажигания.
5. Элементы отпирания дверей, багажника, капота. Для их монтажа снимается внутренняя облицовка.
6. Под стеклом устанавливается датчик приема сигнала с брелока Старлайн. Желательно выбрать место в 5 сантиметрах от металлических деталей, чтобы избежать помех при передаче импульсов.
7. Монтаж светового индикатора. Он даст знать, что автомобиль поставлен под охрану. Обычно монтируется под лобовым стеклом, на видном месте.
8. Прокладка проводов. Соединяются все цепи, датчики и переключатели с управляющим модулем. Для прокладки иногда предусмотрены специальные технологические отверстия. Важно проводить кабели так, чтобы избежать дальнейшего перетирания или поломок.

Схема подключения

Ниже представлены фото, где указана разводка проводов системы.

Автозапуск на Старлайн А94: какие кнопки нажимать

Автосигнализация имеет функцию настраиваемого включения мотора. Старлайн А94 может заводить двигатель по одному из трех основных параметров:

• время;
• температура;
• временной интервал.

Необходимо соблюдать некоторые правила:

• коробка должна быть переведена в нейтраль или режим паркинг;
• установлен ручной тормоз;
• выставлено точное время на брелке;
• включить будильник, а затем, нажимая четвертую кнопку, переместиться к символу часов и нажать клавишу три.

Функции брелка

Охранные функции:

• управление блокировкой дверных замков;
• настройка чувствительности датчиков удара или наклона;
• управление замком капота.

Опции комфорта:

• предпусковой прогреватель, выводящий мотор на заданную температуру;
• активация головного освещения при начале движения;
• функция возвращения рулевой колонки и водительского сиденья в исходное положение.

Опции пуска мотора:

• отключение дворников или аудиосистемы при запуске двигателя;
• начало подогрева стекла или сидения после работы мотора;
• автоматическая повторная активация при сложностях с запуском.

Дополнительные возможности:

• складывание зеркал заднего вида;
• переведение люка в положение «закрыто»;
• затухание фар (образование «световой дорожки»).

Настройка времени на брелке Starline A94

Пульт управления имеет жидкокристаллический экран с массой иконок. На брелоке Старлайн отображаются показатели текущего времени. Настройка часов для модификации А94 происходит так.

1. Зажимаем длительно четвертую клавишу и ждем трех последовательных сигналов.
2. После того, как заморгали показатели часов, приступаем к установке времени. Клавишами два или три можно увеличить или уменьшить действующее значение.
3. Жмем четвертую кнопку еще раз и переходим к настройке минут аналогично.
4. Фиксация текущего показателя происходит автоматически, достаточно не нажимать ничего более восьми секунд.

Как прописать брелок Старлайн А94

При установке системы необходимо «показать» автомобилю действующие пульты. Привязка брелока Старлайн А94 происходит так.

1. Выключаем зажигание и семь раз нажимаем сервисную кнопку Валет.
2. Включаем зажигание. Слышим семь сигналов машины, которая также 7 раз моргнет фарами.
3. Одновременно нажимаем первую и вторую клавишу брелока Старлайн. Прозвучит один сигнал.
4. Повторяем для всех пультов (не более пяти). Интервал привязки – не больше 5 секунд.
5. Выключаем зажигание. Три вспышки габаритных огней говорят о том, что операция прошла успешно.

Как включить автозапуск на Starline A94

Автоматический старт мотора – важная функция сигнализации Старлайн. На модели А94 она выставляется так:

• длительно нажимаем кнопку один брелока, а затем кратковременно жмем третью клавишу;
• устанавливаем курсор на иконку с вентилятором, нажимаем кнопку 3.

Срабатывает стандартная программа и начинается обратный отсчет до автозапуска, считаемый с десяти минут. Дополнительно можно выставить опцию пуска мотора по температуре или в назначенное время.

Датчик наклона

Данный элемент – часть противоугонной системы Старлайн А94. Датчик определяет угол наклона автомобиля и включает сирену после изменения его положения. Это помогает при попытках транспортировки машины на прицепе или эвакуаторе. На пульт владельца приходит извещение. Монтировать датчик наклона рекомендуется в центральной части модели.

Как завести с брелка

Пульт Старлайн А94 обладает возможностью дистанционного запуска. Чтобы завести автомобиль, необходимо нажать первую и третью кнопку. Пульт отдаст команду на пуск двигателя, а на экране появляется запись. Заглушить мотор можно одновременным нажатием клавиш один и четыре.

Открывание багажника

Одна из опций – дистанционное отпирание отделения для вещей. Пульт Старлайн А94 отсылает команду на замок багажника. Если машина стоит на охране, то открыть его можно длительным нажатием второй клавиши, а затем коротким первой. Если авто снято с режима охраны, то нажатие второй клавиши открывает отделение.

Запуск по температуре

Сигнализация Старлайн А94 имеет нужную опцию. Это автоматический запуск по температуре окружающей среды. Функция удобна для холодного климата – двигатель будет периодически включаться и прогреваться, чтобы обеспечить уверенный старт, когда водитель решит ехать.

Для пуска по температуре надо установить на пульте Старлайн А94 курсор на иконку градусника, после нажать кнопку три. Короткими нажатиями выставить температуру. Мотор можно принудительно заглушить, если длительно нажать клавишу один, а потом четыре.

Сброс на заводские настройки

Эта процедура может понадобиться при потере сигнала или прочих «глюках».

1. Выключаем зажигание.
2. Нажимаем сервисную клавишу девять раз, чтобы обнулить первую таблицу программирования.
3. Включаем зажигание. Автомобиль произведет девять звуковых и световых сигналов, свидетельствуя о том, что вошел в подходящий режим.
4. Для полного обнуления стоит провести процедуру дважды – второй раз необходимо нажимать кнопку уже десять раз, чтобы обнулить вторую таблицу.
5. После окончания необходимо один раз нажать сервисную кнопку, а затем прослушать сигнал сирены.
6. Кликнуть К1 брелока Старлайн А94. Машина подаст сигнал, означающий возврат к стандартным настройкам.
7. Выключаем зажигание. Автомобиль три раза моргнет аварийкой, свидетельствуя об успешном окончании процедуры.

Таблица программирования Starline A94

Охранная сигнализация обладает множеством настраиваемых функций. Таблица нужна, чтобы осуществить грамотную прошивку, прописку брелка или программирование. Представленные ниже фото помогут полностью разобраться в процессе работы и возможностях сигнализации Старлайн А94.

Настройка датчика удара

Старлайн А94 обладает сигнализатором, оповещающим о механическом воздействии на корпус. Датчик удара имеет два уровня – предупредительный и тревожный. Параметр чувствительности выставляется отдельно для каждого, однако первый показатель не может быть выше второго.

Для настройки необходимо.

1. Нажимаем клавишу три надолго, а потом еще раз коротко. При помощи первых двух кнопок регулируем тревожный уровень чувствительности.
2. Затем опять жмем на клавишу три длительно, потом коротко. Выставляем уровень для предупредительного сигнала.
3. Жмем третью клавишу долго, а затем коротко, чтобы зафиксировать установленные значения.

Режим Slave

Автосигнализация Старлайн имеет функцию совместимости со штатным ключом. Такая опция называется режимом Slave. Для удобства при монтаже системы брелок получает собственную метку, которой выступает сам пульт Старлайн.

При этом поставить или снять машину с охраны можно со штатного ключа. Однако если у водителя не имеется пульта сигнализации, то автомобиль через 10 секунд переходит в режим паники, глушит мотор и блокирует двери. Slave обладает той же защищенностью от угона, но позволяет снимать автомобиль с охраны при помощи одного пульта.

Режим Valet

Сервисная кнопка размещена в месте, спрятанном от глаз злоумышленников. Она позволяет привязывать брелоки, осуществлять пуск двигателя без ключа или управлять прочими функциями. Режим Valet отключает все охранные опции и временно систему для работ на сервисе.

Для того чтобы деактивировать этот режим, следует.

1. Включить, а затем выключить зажигание.
2. На протяжении 10 секунд удерживать клавишу Валет и кнопку передатчика одновременно.
3. Автомобиль подаст два звуковых сигнала, а СИД автосигнализации погаснет, что свидетельствует об успешном окончании процедуры.

Сервисный режим

Программа временно отключает охранные функции. Для включения необходимо установить курсор на иконку с гаечным ключом, а затем нажать кнопку три. Машина один раз мигнет фарами, а брелок проиграет мелодию.

Сервисный режим дистанционно открывает двери и разблокирует авто, однако записи новых пультов и индивидуального кода невозможны. Деактивируется он так.

1. Устанавливаем курсор на иконку с гаечным ключом, а затем жмем на клавишу 2.
2. Прозвучит мелодия, а автомобиль два раза моргнет фарами.

Беззвучный режим

Пульт охраны имеет функцию отключения звука. Бесшумный режим понадобится при использовании брелока на совещании или прочих местах, требующих тишины. Тогда пульт сигнализации Старлайн переходит в виброрежим.

1. Нажимаем кнопку 4 до мелодичного сигнала.
2. Короткими нажатиями клавиши 4 переходим к выбору включения бесшумного режима.
3. Кнопками 2 или 3 активируем или деактивируем этот параметр.
4. Выход из системы настройки происходит автоматически, по прошествии 8 секунд.

Комплектация 2can Slave

Данная версия сигнализации Старлайн обладает расширенным набором функций. Помимо основных опций, дополнительно предлагается:

• управление с телефона при помощи GSM-модуля;
• встроенная 2Can шина, которая обеспечивает быструю и надежную передачу шифрованных данных.

Как убрать автоматическое закрывание дверей

Старлайн А94 имеет функцию самостоятельного возврата в режим охраны спустя 30 секунд. После этого происходит автозакрывание дверей и повторный запуск сигнализации. Параметр можно выставить или отключить при переходе в сервисный режим, при помощи кнопки Валет. Выставляется время автоматического запирания – 10, 20, 30 или 60 секунд.

Ремонт брелка Старлайн А94

Иногда брелок начинает сбоить. Основные проблемы.

1. Отсутствие связи между автомобилем и пультом. Необходимо проверить наличие рабочей батарейки в брелоке. В противном варианте нужно сбросить все значения до заводских настроек.
2. Наличие радиопомех. Проблема решается при помощи перехода в режим «Мегаполис». Благодаря узкополосному ОЕМ-Трансиверу с частотной модуляцией сигнал многократно усиливается.

Замена дисплея

К прочим возможным проблемам относятся механические повреждения. К примеру, откололась часть корпуса или треснул дисплей. Поменять экран на Старлайн А94 можно самостоятельно, обладая подходящим набором инструментов:

• тонкая крестовая отвертка;
• паяльник с припоем;
• тестер;
• кусачки.

Ремонт осуществляется так.

1. Откидываем защитную крышку и выкручиваем три небольших винтика.
2. Извлекаем внутренности из корпуса.
3. Отпаиваем неисправный дисплей от платы.
4. Протираем контактные площадки ацетоном.
5. Припаиваем все к новому дисплею.
6. Собираем брелок в обратной последовательности.

Как заглушить машину с брелка

Система имеет функцию дистанционного запуска. Это означает, что мотор можно завести или заглушить с брелка Старлайн А94. Чтобы выполнить эту задачу, необходимо одновременно удерживать первую и третью клавишу. Заглушить двигатель можно, нажав кнопку 1, а после этого – 4.

Установка GSM модуля

Одна из дополнительных функций – подключение телематического устройства. Активация GSM-модуля позволит получать на телефон голосовые сообщения о попытках проникновения, а также некоторые другие функции. К примеру, модель М30 определяет координаты расположения автомобиля онлайн с точностью до 3-4 метров.

Как отключить виброрежим

Беззвучная подача сигнала деактивируется так.

1. Нажимаем кнопку 4 до мелодичного звука.
2. Короткими нажатиями клавиши 4 переходим к выбору бесшумного режима.
3. Кнопками 2 или 3 включаем или выключаем этот параметр.
4. Выход из системы настройки происходит автоматически, по прошествии 8 секунд.

Турботаймер на Старлайн А94

В основе работы некоторых двигателей лежит турбонадув, что при интенсивной эксплуатации автомобиля повышает температуру элементов выпускной системы до 800°С. Во время движения роль охлаждающей жидкости играет моторное масло, циркулирующее по узлам двигателя. Нужно оставить мотор работающим на несколько минут после остановки.

Чтобы активировать режим турботаймера, нужно:

• функция 1 таб. №2 должна быть запрограммирована на варианты 2, 3 или 4;
• функция 10 таб. №2 должна быть запрограммирована на один из способов поддержки зажигания.

Включение турботаймера.

1. Убедитесь, что автомобиль стоит на нейтральной передаче (либо в режиме «PARK» при автоматической трансмиссии), капот закрыт, двигатель работает.
2. В зависимости от способа поддержки зажигания (функция 10 таб. №2) активация турботаймера возможна так. Автоматически – включите стояночный тормоз и выключите зажигание. С брелка Старлайн (при закрытых дверях) – включите стояночный тормоз и нажмите кнопку 2 (курсор должен быть установлен на иконку).
3. Включение – включите стояночный тормоз.

Возможные неисправности Старлайн А94

Иногда система может сбоить и доставлять хлопоты своему владельцу. Нужно знать, к чему стоит быть готовым, а также какие наиболее частые проблемы касаются покупателей охранной системы Старлайн.

Почему не реагирует брелок

Иногда связь между машиной и пультом пропадает. Причиной неисправности бывает.

1. Наличие помех. Городские условия создают массу препятствий на пути сигнала. Для уменьшения этой проблемы необходимо активировать режим «мегаполис», который многократно усиливает его.
2. Нерабочая батарейка. Батарея может разрядиться, из-за чего приемник попросту не принимает команды. Необходимо заменить элемент питания.
3. Севший аккумулятор автомобиля также может стать причиной сбоя. Нужно проверить его исправность.
4. Спрятанный приемник. Приемник сигнала должен быть расположен на лобовом стекле, вдали от металлических деталей.
5. Программные сбои. Решается новой привязкой брелока к охранной системе.

Почему не гаснет подсветка брелка

Иногда владельцы авто сталкиваются с проблемой, что дисплей пульта продолжает работать даже при постановке машины на охрану. Чаще всего подсветка отказывается выключаться из-за сломанного транзистора управления. Решается проблема в любом сервис-центре Старлайн, где могут осуществить ремонт пульта и поменять элементы.

Загорается постоянно индикатор

Еще одна неисправность – непрерывно работающий светодиод. Первоначально следует проверить концевики капота, багажника, все активные режимы системы Старлайн А94. Далее нужно приступать к углубленному изучению проблемы:

• вход ручного тормоза должен быть выведен на массу;
• если активирован режим Slave, то необходимо увеличить радиус действия метки;
• проверить по меню AF пункты 11, 23, 24, установив их в положение один.

Starline A94 срабатывает ночью

Если сигнализация постоянно включается в темное время суток, то можно поставить автомобиль под режим бесшумной охраны. Для этого следует нажать кнопки 1 и 2. Аналогично происходит снятие.

Система Старлайн А94 регулирует громкость сигналов. Необходимо войти в меню программирования функций, где выбрать пункт Soun. Затем длительно нажать клавишу три до звукового сигнала и осуществить еще одно короткое нажатие.
Появится индикация значения громкости, которую можно отрегулировать клавишами 1,2 или 3. Возврат осуществляется автоматически.

Постоянное срабатывание сигнализации Старлайн может происходить из-за слишком чувствительного датчика удара. Его параметры также можно отрегулировать.

1. Нажимаем клавишу три надолго, а потом еще раз коротко. При помощи первых двух кнопок регулируем тревожный уровень чувствительности.
2. Затем опять жмем на три длительно, потом коротко. Выставляем уровень для предупредительного сигнала.
3. Жмем третью клавишу долго, а затем коротко, чтобы зафиксировать установленные значения.

Где находится сервисная кнопка Старлайн

Для того чтобы перезапустить систему, тем самым вызвав обнуление параметров, потребуется наличие ключа от авто и сервисной кнопки Валет. Данная секретная клавиша позволяет полностью скидывать настройки. При установке постарайтесь узнать место монтажа. Если сигнализацию Старлайн А94 ставили до вас, то нужно поискать кнопку возле следующих областей.

1. Центральная консоль, под декоративным пластиком близи рулевой колонки.
2. Под перчаточным ящиком или внутри отсека.
3. Возле пепельницы или под ней.
4. Иногда кнопка сброса может располагаться внутри специальных кармашков для мелочей.
5. Вблизи центрального тоннеля, между сиденьями.
6. Рядом с коробкой предохранителей.
7. В непосредственной близости от педального узла.
8. На дверных картах.

Ее следует нажимать при возникновении неисправностей или прочих «глюках» системы Старлайн.

1. Выключаем зажигание.
2. Нажимаем сервисную клавишу девять раз, чтобы обнулить первую таблицу программирования.
3. Включаем зажигание. Автомобиль произведет девять звуковых и световых сигналов, свидетельствуя о том, что вошел в подходящий режим.
4. Для полного обнуления стоит провести данную процедуру дважды – второй раз необходимо нажимать кнопку уже десять раз, чтобы обнулить вторую таблицу.
5. После окончания необходимо один раз нажать сервисную кнопку, а затем прослушать сигнал сирены.
6. Кликнуть К1 брелока Старлайн А94. Машина подаст сигнал, означающий возврат к стандартным настройкам.
7. Выключаем зажигание. Автомобиль три раза моргнет аварийкой, свидетельствуя об успешном окончании процедуры.

Брелок постоянно светится и не работает

Причин может быть несколько – чаще всего это короткое замыкание или системная неисправность. Решать проблему с пультом рекомендуется в специализированном сервисном центре Старлайн.

Как открыть брелок для замены батарейки

Элемента питания хватает на срок от 6 до 9 месяцев. После этого сигнал может стать нечетким и требуется поменять батарейку. Процесс осуществляется так:

1. Открывается крышка сзади пульта.
2. Вынимается старый элемент питания, устанавливается новый.

После процедуры потребуется повторная настройка часов брелока Старлайн:

• зажимаем длительно четвертую клавишу и ждем трех последовательных сигналов;
• после того, как заморгали показатели часов, приступаем к установке времени, клавишами два или три можно увеличить или уменьшить действующее значение;
• жмем четвертую кнопку еще раз и переходим к настройке минут аналогичным образом;
• фиксация текущего показателя происходит автоматически, достаточно не нажимать ничего более восьми секунд.

Блокировка кнопок брелка

Чтобы сделать клавиши неактивными и исключить случайное нажатие, нужно:

• на брелоке Старлайн А94 одновременно нажать кнопки 2 и 4;
• прозвучит специальный сигнал, а на пульте загорится надпись «Блок»;
• отключение происходит путем нажатия 1, а также 4 клавиши.

Комбинации кнопок

Различные сочетания клавиш отвечают за разные функции. Ниже представлена таблица с вариантами кнопок пульта Старлайн А94.

Индикация состояния

Определить текущее положение сигнализации Старлайн поможет специальный светодиод. Он оповещает об исправности охранной системы, а также о том, что автомобиль поставлен под замок. Если он горит постоянно или частота его миганий отличается от стандартной, необходимо проконсультироваться со специалистами в сервис центре. Возможно короткое замыкание или какой-то программный сбой.

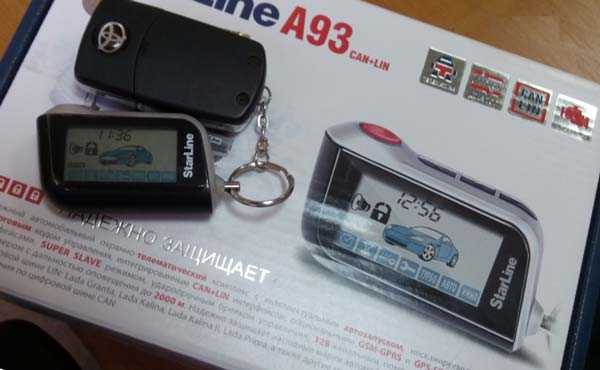

Старлайн А93 или А94: что лучше

Обе системы обеспечивают высокий уровень охранной сигнализации. Они оснащены дополнительными GSM-модулями, которые управляют частью функций с телефона, а также отправляют СМС о текущем состоянии автомобиля и его местонахождении.

Основное отличие Старлайн А93 от А94 заключается в наличии у последней специальной комплектации, где установлен 2САN модуль, что обеспечивает более быструю передачу данных.

Достоинства модели А94:

• высокий уровень защиты, брелок не взламывается код грабберами;
• богатый функционал;
• возможность отправлять команды с телефона при наличии GSM-модуля;
• адекватная цена.

Недостатки:

• использование перегруженного частотного диапазона 433 МГц, более продвинутые системы оснащены другими параметрами;
• 128-битное шифрование, популярные – 256 или 512-бит;
• отсутствие методов авторизации типа Bluetooth Smart.

По своим меркам сигнализация Старлайн А94 соответствует цене, однако относится к среднему сегменту защитных систем.

Вам понравился материал? Поделитесь с друзьями:

daciaclubmd.ru

установка сигнализации с автозапуском и решение возможных неисправностей, видео о программировании брелка пошагово

При установке сигнализации на автомобиль, а также дальнейшей ее настройке владелец должен обязательно учитывать все требования, приведенные в инструкции по эксплуатации Старлайн А94.

Содержание

Открытьполное содержание

[ Скрыть]

Описание Старлайн А94

Эта модель была выпущена в 2013 году. Система представляет собой надежный охранный комплекс, характеризующийся обширной функциональностью и наличием опции интеллектуального автозапуска мотора. Передача импульсов между управляющим модулем и брелком осуществляется по несканируемому диалоговому каналу, что исключает вероятность перехвата. В противоугонную установку Старлайн А94 интегрирована мультисистемная 2 Кан шина. Благодаря встроенным адаптерам GPS и GSM автовладелец может отслеживать координаты местоположения своей машины.

Функции

Какие функции реализованы для обеспечения надежной охраны:

• у потребителя есть возможность управления дополнительными замками блокировки дверей;
• можно настроить опцию отключения штатной системы, если открывается дверь багажного отсека;
• если установить дополнительный блокиратор, то можно настроить имитацию неисправности силового агрегата;
• можно управлять замком капота, только закрывать его, без открытия.

Какие имеются опции комфорта:

• удаленное управление предпусковым обогревателем, если он предусмотрен производителем машины;
• опция автоматического возврата рулевой колонки;
• функция автоматического регулирования водительского сиденья, если она реализована разработчиком машины;
• опция автоматической активации ближнего освещения при начале движения авто, если водитель отпускает рычаг стояночного тормоза или жмет на газ.

Опции при автоматическом пуске мотора:

• возможность отключения аудиосистемы и щеток стеклоочистителя при активации функции;
• опция имитации импульсов интеллектуальных замков зажигания;
• автовладелец может активировать опцию обогрева стекол или подогрева сидений при включении удаленного пуска мотора;
• опция имитации второго сигнала стартерного устройства;
• если машина оборудована кнопкой Старт/Стоп, а при попытке автозапуска произошла ошибка и двигатель не завелся, можно настроить автоматическую повторную активацию.

Какие опции можно настроить при включении режима защиты, если машина поддерживает описанные ниже функции:

• складывание боковых зеркал;
• автоматическое закрытие люка;
• при активации функции охраны можно произвести настройку световой дорожки.

Канал autostudio предоставил полный онлайн-обзор всех опций и особенностей автосигнализации Старлайн А94.

Описание комплектаций и характеристик

Комплектация систем моделей A94 и A94S с 2CAN модулем включает в себя элементы:

• управляющий модуль или центральный блок, в котором расположен процессор, передающий и принимающий сигналы;
• один основной пульт с двухсторонней связью и жидкокристаллическим дисплеем и второй — дополнительный, без экрана, чехол для девайсов приобретается отдельно;
• кнопка для монтажа на капот;
• устройство для приема и передачи сигналов;
• диодная лампочка контроля состояния;
• монтажный комплект для подсоединения всех компонентов;
• сервисная клавиша, предназначенная для регулировки и отключения машинной «сигналки»;
• мануал по установке и эксплуатации;
• сервисная документация для управления и регулировки параметров GSM-трекера, в которой пошагово расписаны все нюансы использования;
• памятка потребителя;
• реле блокировки мотора с колодкой;
• контроллер температуры силового агрегата, с его помощью настраивается удаленный запуск;
• SIM-карта для монтажа в GSM-модуль.

Технические характеристики

Что касается основных технических характеристик:

• величина частоты сигналов управления составляет от 433,05 до 434,79 МГц;
• число радиоканалов для управления системой — 128;
• наибольший диапазон действия главного пульта составляет 800 метров при передаче команд управления на блок, а если брелок получает сигналы, то дальность действия может составить до 2 километров;
• вспомогательный пульт управления сможет действовать в диапазоне 15 метров от транспортного средства;
• контроллер наклона и удара относится к интегральному типу;
• диапазон рабочих температур, при которых установка работает корректно, составляет от -50 до +85 градусов;
• величина напряжения питания постоянного тока от 9 до 18 Вольт.

Техника безопасности

При эксплуатации машинной сигнализации важно помнить, что отключение АКБ при активированном режиме защиты может привести к блокированию мотора авто. Для дальнейшего старта силовой агрегат надо разблокировать. Если «сигналка» подключается самостоятельно, то при выполнении задачи аккумулятор должен быть отключен, чтобы не допустить возможных скачков напряжения и выхода из строя электрооборудования.

Как установить систему?

Перед монтажом противоугонной установки A94 Slave или A94 2CAN нужно внимательно читать инструкцию по применению.

Процедура монтажа производится так:

1. Сначала устанавливается управляющий модуль. Центральный процессор выполняет одну из основных опций сигнализации, с его помощью сигналы от пульта отправляются на концевые переключатели, что приводит к активации и деактивации режима защиты. Надо продумать место установки управляющего модуля, его желательно расположить так, чтобы потенциальный злоумышленник не нашел устройство. Устанавливать блок можно в салоне или багажнике, но надо учесть, что воздействие влаги и высоких температур на его конструкцию приведет к поломке устройства. Поэтому ставьте модуль в сухом месте, к примеру, под обшивкой салона или за приборной панелью. Для этого разберите часть облицовки вокруг рулевой колонки и снимите щиток. Если за ним есть свободное место, то установите здесь блок и надежно зафиксируйте его саморезами или болтами. Важно, чтобы во время езды на устройство не оказывали влияния вибрации, иначе модуль быстро придет в негодность.
2. Затем выполните монтаж сирены. Ее следует расположить в моторном отсеке, только устройство нельзя ставить в непосредственной близости к силовому агрегату. Регулярное воздействие высоких температур приведет к его поломке. Сирену следует поставить рупором по ходу движения машины боком или вверх. Направлять ее вниз не рекомендуется, поскольку в мокрую погоду на нее может попадать грязь из-под днища. Сирену также надо надежно зафиксировать.
3. Производится установка датчиков удара и наклона. Их монтаж надо выполнить в салоне машины. Влага и высокие температуры также не должны воздействовать на устройство, иначе произойдет его поломка. Контроллер удара устанавливается в центральной части кузова, он должен фиксировать воздействия на автомобиль одинаково со всех сторон. Датчик температуры монтируется на патрубке охладительной системы силового агрегата в соответствии с требованиями, указанными в мануале по эксплуатации.
4. Производится монтаж реле блокировки, которое ставится в замок, для этого используется схема, идущая в комплекте. Элемент предназначен для блокирования системы зажигания в случае взлома автомобиля.
5. На капот, двери и багажник ставятся выключатели. Для установки их в двери придется разобрать облицовку.
6. На лобовом стекле автомобиля монтируется приемопередатчик сигнала, он также называется антенным адаптером. Ставить устройство надо именно на стекле, чтобы обеспечить хорошую дальность передачи сигнала. При установке антенны учитывайте, что расположение ее рядом с металлическими частями кузова приведет к помехам при передаче и приеме импульсов. Поэтому ставить приемопередатчик желательно как минимум в 5 см от металла.
7. Затем производится установка светового индикатора. Он будет сигнализировать о том, что автомобиль поставлен на охрану. Желательно расположить диод в районе лобового стекла, его моргание для преступника будет предупреждением, что машина под защитой.
8. Затем производится укладка проводов. Электроцепи надо протянуть от сирены, концевых переключателей, датчиков и приемопередатчика до управляющего модуля. От сирены провода протягиваются в салон через специальное технологическое отверстие. Все электроцепи надо уложить под пластиковой облицовкой салона так, чтобы они не перетирались и не изнашивались. Иначе будет нарушена функциональность противоугонной системы.

Схема подключения Starline A94

Процедура подключения всех контактов осуществляется в соответствии со схемами, указанными в инструкции по эксплуатации Старлайн А94, фото на русском языке приведены ниже.

Фотогалерея «Установка и подключение сигнализации»

Схема установки

Схема подключения

Как правильно пользоваться?

Чтобы противоугонная установка могла эффективно защищать и производить контроль за состоянием машины, надо знать, как ее использовать.

Использование брелка

Программирование и обновление функциональности брелка сигнализации может быть произведено пользователем самостоятельно.

Назначения кнопок

Кнопки пульта используются для:

• активации и деактивации защитного режима машины;
• удаленного старта силового агрегата;
• настройки пуска двигателя по времени, таймеру или температуре;
• бесшумной активации и отключения режима защиты;
• настройки чувствительности датчиков удара и наклона;
• отключения машинного мотора удаленно и т. д.

Команды управления

Программирование основных команд управления выглядит так:

• при выключенном зажигании кратковременное нажатие клавиши 1 приведет к активации охранного режима со звуковым сопровождением;
• аналогичным нажатием охранный режим может быть отключен;
• для активации и деактивации охранного режима без звукового сопровождения надо дважды нажать на кнопку 1;
• чтобы прервать режим тревоги, нажимается клавиша 1.

Виталий Куринов рассказал в своем видео об особенностях функционирования и важных опциях «сигналки» А94.

Режимы

Рассмотрим, как можно самостоятельно прописать режимы.

Режим «Паника»

Чтобы включить режим паники, автовладельцу надо нажать на основном брелке клавиши 1 и 3 и держать их до момента, пока не раздастся звуковой сигнал. На дополнительном пульте зажимаются клавиши 1 и 2. Не имеет значения, поставлена машина на режим охраны или нет. Важно, чтобы зажигание при этом было отключено.

Режим иммобилайзера

Если включить опцию иммобилайзера, силовой агрегат автоматически заблокируется спустя 30 секунд после того, как водитель отключит зажигание. Этот режим активирован автоматически, поэтому включать его не надо. Для отключения блокировки можно нажать сервисную клавишу на две секунды. После того как вы ее отпустите, за две секунды надо успеть вставить ключ в замок и активировать зажигание. Для отключения режима можно на основном пульте установить курсор на иконку включения звука, после чего нажать на клавишу 2.

Режим антиограбления

Для активации режима антиограбления зажимаются клавиши 1 и 3 до момента, пока не раздастся мелодичный сигнал. Если вы используете дополнительный пульт, то надо длительно нажать клавиши 1 и 2. Обязательное условие — зажигание при этом должно быть включено, а режим охраны — отключен.

Режим турботаймера

Режим турботаймера предназначен для транспортных средств, оборудованных турбонаддувом. Он используется для поддержания функционирования силового агрегата после отключения зажигания ключом на протяжении определенного времени, которое требуется для понижения скорости вращения турбины. При активации данного режима надо удостовериться в том, что включена нейтральная скорость коробки передач для механических КПП или паркинг на автоматических трансмиссиях. Мотор машины должен быть запущен, а капот закрыт.

Дмитрий Тоноян в своем ролике рассказал об особенностях функционирования опции турботаймера системы Starline A94.

Есть несколько вариантов активации режима:

1. Для автоматического включения опции надо потянуть за рычаг стояночного тормоза и выключить зажигание.
2. При эксплуатации пульта при запертых дверях авто осуществляется активация ручного тормоза и нажимается клавиша 2 на брелке. Курсор на экране надо предварительно выставить на индикатор работающей сирены.

Если система ставилась на автомобиль с автоматической коробкой передач, то диодный индикатор будет гореть без перерыва, а пульт управления издаст мелодичный сигнал. При этом на экране брелка появится время, в течение которого силовой агрегат продолжит функционировать. В случае с механической трансмиссией пульт также издаст звуковой сигнал, а на экране появится время, по истечении которого мотор машины заглушится автоматически, если владелец авто не включит охранный режим.

Дистанционный запуск и остановка двигателя

Удаленный пуск силового агрегата не получится осуществить при включенном зажигании, открытом капоте, отключенном ручном тормозе либо нажатой педали газа. Если машина оборудована механической трансмиссией, то для выполнения этой задачи должна быть включена нейтральная передача.

Что учесть при настройке функции:

1. За один цикл противоугонная установка способна до четырех раз запустить двигатель. Если после последней попытки завести агрегат не получится, то на основном пульте, оборудованном экраном, появится индикатор «ОСТ». Устройство издаст четыре сигнала. Но это произойдет только в том случае, если брелок находится в зоне действия сигнализации.
2. Когда силовой агрегат, запущенный удаленно, заглохнет до настроенного времени прогрева, то противоугонная установка запустит еще один цикл пуска двигателя.
3. Если настраивать опцию старта по определенной температуре, то она будет активирована независимо от того, какие включены функции запуска — по будильнику или через указанный временной промежуток.

Пользователь Ирина Белоусова в своем ролике показала, как осуществляется процедура дистанционного пуска силового агрегата с помощью «сигналки» Старлайн А94.

Для активации опции удаленного старта ДВС надо на главном пульте выставить курсор на изображение в виде вентилятора и кратковременно кликнуть на клавишу 3. Либо же можно зажать кнопку 1 до момента, пока не раздастся мелодичный сигнал, а затем кликнуть на клавишу 3. Машина при этом должна издать один сигнал сирены и моргнуть светом. Двери автоматически закроются, произойдет активация охранного режима и мотор заведется. На экране пульта отобразится процедура начала цикла запуска, брелок издаст один звуковой сигнал.

Чтобы удаленно отключить работу агрегата, надо выставить курсор на экране пульта на индикатор в виде вентилятора, а затем кратковременно нажать 2. Для отключения можно зажать клавишу 1, пока не раздастся звуковой сигнал, а потом кратковременно кнопку 4. Поворотные огни должны моргнуть четыре раза, силовой агрегат остановится, при этом охранная функция останется активированной. Чтобы продлить работу мотора, надо выставить курсор на индикатор вентилятора, а затем нажать клавишу 3.

Управление замками дверей

Есть несколько вариантов работы функции автоматического управления дверными замками при активации и деактивации зажигания:

1. Замки будут закрываться при отпускании рычага стояночного тормоза, если зажигание активировано. Дверные замки откроются в автоматическом режиме при отключении зажигания.
2. Замки могут закрываться в автоматическом режиме спустя десять секунд после включения зажигания. При его деактивации они открываются.
3. Дверные замки могут запираться спустя десять секунд после того, как будет включено зажигание.
4. Опция автоматического управления может быть отключена.

Пользователь NICKRUS в своем видео показал, с какой проблемой могут столкнуться автовладельцы, если не закрываются двери авто.

Для включения опции при активированном зажигании автовладелец должен нажать клавишу 1 на основном или дополнительном брелке. Либо при запущенном зажигании курсор на пульте с дисплеем выставляется на индикатор включения или отключения сирены, при этом кратковременно нажимается клавиша 3. Чтобы открыть дверные замки, потребуется при активированном зажигании нажать на клавишу 1 либо 2, предварительно установив курсор на индикатор включения или отключения сирены.

Сигналы тревоги

В зависимости от воздействия на автомобиль типы сигналов тревоги могут быть разными:

• если сработал первый уровень контроллера удара, то один цикл тревоги будет включать в себя три звуковых, а также шесть световых импульсов;
• при активации второго уровня датчика удара автомобиль издаст двадцать звуковых и световых сигналов;
• если сработает первый уровень дополнительного контроллера, раздастся три звуковых и шесть световых сигналов;
• при активации второго уровня этого контроллера произойдет тридцать световых вспышек и столько же звуковых сигналов;
• аналогичное количество импульсов раздастся при срабатывании датчика наклона и дополнительных контроллеров, только на дисплее пульта управления будет изображен автомобиль без иконки молотка, стучащего по нему;
• если противоугонная установка зафиксирует воздействие на замки дверей и капота, то сирена издаст тридцать звуковых сигналов, а поворотные огни авто моргнут 35 раз.

Как настроить автозапуск?

При использовании машины с механической трансмиссией важно выполнить настройку программной нейтрали, которая подробно описана в сервисном руководстве.

Канал Alarm Lab снял видео, в котором показано, как работает опция автоматического запуска двигателя на примере автомобиля Тойота Тундра.

Чтобы настроить автозапуск по будильнику, автовладелец должен удостовериться в следующем:

• текущее время выставлено верно;
• будильник настроен на необходимое время старта;
• функция активирована, об этом свидетельствует соответствующий индикатор на дисплее брелка в виде будильника.

Чтобы активировать автозапуск, курсор на экране пульта надо поставить на иконку в виде часов и кратковременно нажать на клавишу 3. Машина издаст один световой сигнал. На экране пульта появится время, которое осталось до пуска, оно отображается в течение пяти секунд. Спустя 5 сек на дисплее возобновится демонстрация текущего времени.

Для запуска силового агрегата с определенной периодичностью можно настроить функцию пуска через указанный временной промежуток. Противоугонная система позволяет отрегулировать эту опцию в пределах от двух часов до суток, при этом шаг составляет 2 часа. Для активации этой функции надо выставить курсор на экране пульта с дисплеем на индикатор в виде часов, затем нажать кнопку 3. Этой же кнопкой сразу после включения опции осуществляется регулировка времени автозапуска. При каждом нажатии клавиши период увеличивается на два часа. Чтобы сохранить все настройки автозапуска, нужно просто не нажимать на кнопки пульта в течение четырех секунд.

Канал Авто-Дока рассказал, как произвести пуск мотора машины по температуре.

При необходимости можно настроить удаленный старт ДВС по температуре, контроль которой производится посредством специального регулятора. Автовладелец может выставить режим старта мотора от -3°C до -27°C.

Как настроить опцию:

1. Курсор на дисплее основного брелка необходимо установить на индикатор в виде термометра. После этого кратковременно нажимается клавиша 3. Автомобиль должен издать один световой сигнал. На брелке в течение нескольких секунд будет выводиться информация о температуре воздуха.
2. Затем кратковременными кликами на клавишу 3 автовладелец выставляет температуру, при наступлении которой производится запуск. При каждом клике температурный режим изменяется на три градуса.
3. Когда температура будет выставлена, не трогайте клавиши на пульте, осуществляется автоматическое сохранение настроек.

Чтобы отключить опцию автозапуска, надо выставить курсор пульта на индикатор в виде часов или термометра в зависимости от того, как производился старт мотора. Нажмите на кнопку 2. Поворотные огни машины должны моргнуть два раза. Пульт управления издаст один мелодичный сигнал, после чего на его дисплее перестанет выводиться соответствующее изображение.

Датчики

Автовладельцы могут столкнуться с некорректной работой датчиков наклона и удара. Такая проблема обычно связана с неправильной настройкой устройств. При необходимости контроллеры можно отключить.

Канал Авто-Дока в своем видео показал, как выполняется процедура настройки контроллера удара «сигналки» А94.

Временная деактивация контроллеров

Контроллер удара можно отключить так:

1. Режим защиты должен быть активирован. Владелец машины нажимает кратковременно клавишу 2. Можно выставить курсор на индикатор в виде молотка и нажать кнопку 3. Поворотные огни машины моргнут два раза, произойдет отключение первого уровня контроллера.
2. Выполнив аналогичные действия, вы сможете отключить два уровня контроллера удара. При этом поворотные огни моргнут трижды.
3. Если после деактивации контроллер удара потребуется активировать, надо выполнить идентичные шаги — нажать на клавишу 2 или поставить курсор на знак молотка и нажать кнопку 3.

Как деактивировать вспомогательный контроллер:

1. При включенном режиме защиты зажимается клавиша 1, пока не раздастся сигнал, а затем кратковременно жмется кнопка 2. Это приведет к деактивации первого уровня контроллера. Поворотные огни авто моргнут дважды. Пульт издаст мелодичный сигнал.
2. Для деактивации всех уровней вспомогательного контроллера описанные выше действия надо повторить.
3. Те же самые шаги придется выполнить для активации датчика.

Чтобы отключить контроллер наклона, сделайте следующее:

1. При активированном защитном режиме зажмите клавишу 2, пока не раздастся два сигнала — один более длинный, другой короткий. Это приведет к деактивации контроллера. Поворотные огни машины должны моргнуть трижды.
2. Чтобы включить датчик, повторите операцию. При активации поворотные огни моргнут один раз.

Канал Авто-Дока показал в своем видео, как производится процедура регулировки датчика наклона своими руками.

Возможные трудности в настройке

Согласно отзывам, при настройке пользователи могут столкнуться со сложностями в регулировании функции автозапуска. В ее реализации нет ничего сложного, важно только соблюдать все действия, описанные в этой статье. Если пульт не срабатывает, это не значит, что его надо нести в ремонт. На практике часто бывает такое, что при настройке сигнализации быстро садится аккумулятор в брелке, поскольку автовладелец выполняет множество действий, связанных с пультом. Нужно поменять батарейку и проверить работоспособность устройства еще раз.

Рекомендации

После подключения и настройки сигнализации своими руками рекомендуем сделать следующее:

1. Проведите диагностику состояния звуковых и световых сигналов машинной сигнализации. При активации сирены поворотные огни должны моргать.
2. При активированном режиме защиты надо произвести диагностику всех концевых переключателей на дверях, багажнике и капоте. Противоугонная установка должна активировать сирену при открытии дверей, отключении рычага стояночного тормоза, активации зажигания, нажатии на газ, а также срабатывании контроллеров.
3. Проверьте, чтобы при активированном зажигании индикатор запущенного мотора в виде дыма не показывался на экране пульта. Для этого надо включить зажигание, но не запускать мотор, после чего два раза кратковременно нажать на основном пульте клавишу 3. При появлении «дыма» нужно проверить работу мотора. Наличие этого индикатора говорит о том, что автовладелец не может пользоваться функцией автозапуска, поскольку старт силового агрегата произойдет при активированной передаче. Знак в виде дыма может выводиться на дисплей пульта только при запущенном моторе.
4. После диагностики всех параметров удостоверьтесь в том, что штатные электрические приборы функционируют без ошибок.

Скачать инструкцию по установке и эксплуатации сигнализации Старлайн в формате PDF

Сервисное руководство, которое позволит пользоваться и настроить работу сигнализации, можно загрузить по ссылке:

Видео «Как запустить мотор с пульта?»

Пользователь Антон Баитов предоставил видеоролик, в котором подробно показал, как осуществляется процедура запуска силового агрегата с помощью пульта сигнализации Старлайн А94.

avtobez.com
