Как поменять замок зажигания на ваз 2110: Как снять замок зажигания на ваз 2110

Замена замка зажигания на ВАЗ 2110 своими руками

Замок зажигания – это очень важный узел транспортного средства, без которого двигатель завести нельзя. В процессе эксплуатации автомобиля замок зажигания рано или поздно может выйти из строя. Если это случится, то перед автолюбителем встанет вопрос: менять замок самому или везти машину в автосервис. Второй вариант мы рассматривать не будем, потому что многие водители предпочитают самостоятельно устранять поломки своих автомобилей, тем самым экономя финансовые средства и получая удовольствие от выполнения ремонтных работ. В статье приведены советы рекомендательного характера, которые даже неопытному автолюбителю помогут понять, как осуществляется замена замка зажигания на ВАЗ 2110 своими руками в гаражных условиях.

Принцип работы замка зажигания

Современные замки зажигания предусматривают от 2 до 4 положений ключа, каждое из которых способствует подаче напряжения от аккумуляторной батареи к тем или иным системам транспортного средства.

Замок зажигания выполняет достаточно простую функцию, которая сводится к замыканию или к размыканию групп контактов, позволяющих запускать мотор и подключать питание к бортовой сети транспортного средства.

Наиболее распространенные причины поломки

Электрическая схема замка

Замена замка зажигания может потребоваться в следующих случаях:

1. Транспортным средством пытались завладеть злоумышленники, в результате чего замок зажигания получил существенные механические повреждения.
2. Ключ от машины был украден или потерян хозяином автомобиля.
3. Контактная группа узла работает нестабильно или окончательно вышла из строя.

Частичная замена замка зажигания

Если механические повреждения замка зажигания доставляют водителю только мелкие неприятности, которые проявляются в том, что ключ перестал плавно и легко проворачиваться, то решить проблему поможет замена личинки замка. Процедура замены личинки очень простая и состоит из следующих этапов:

• Отключение аккумуляторной батареи от бортовой сети машины.
• Демонтаж защитного кожуха рулевой колонки.
• Извлечение замка зажигания с последующей заменой поломанной личинки на новую деталь.
• Сборка замка зажигания в обратной последовательности и подача напряжения к бортовой сети автомобиля.

Проверка исправности

В случае выхода из строя контактной группы также осуществляется частичный ремонт, заключающийся в выполнении следующих действий:

• Отключение аккумуляторной батареи от бортовой сети машины.
• Снятие кожуха, защищающего рулевую колонку.
• Демонтаж замка зажигания и замена сгоревшей контактной группы.
• Снятие стопорного кольца, в случае его наличия, с последующей установкой фиксатора на место после процедуры замены.
• Сборка замка зажигания в обратной последовательности и подача напряжения к бортовой сети автомобиля.

Для облегчения процесса ремонтных работ рекомендуется осуществить маркировку каждой группы контактов – это поможет избежать возможной путаницы во время их установки.

Как поменять замок зажигания полностью

Необходимо принимать во внимание, что специалисты рекомендуют отдавать предпочтение болтам с отрывными головками. Их использование способствует увеличению уровня противоугонной защиты транспортного средства.

Порядок действий при полной замене замка зажигания:

1. Первым делом ослабляется затяжка болтов крепления. Данную процедуру лучше всего осуществлять при помощи слесарного зубила.
2. Далее в новый замок зажигания вставляется ключ, который должен находиться в положении №1. Смысл этого действия в том, чтобы фиксатор, задача которого заключается в осуществлении блокировки механизма рулевой колонки, смог беспрепятственно войти в предназначенное для этого отверстие в корпусе замка.
3. На следующем этапе осуществляется крепление нового замка зажигания к рулевой колонке.

Далее проверяется работоспособность механизма блокировки. В случае его безотказной работы крепежные болты дотягиваются до отрыва их головок.

Иногда фиксатор вала может не срабатывать после того, как рулевым колесом был совершен полный оборот. В этом случае следует подкорректировать положение замка зажигания, после чего затянуть крепежные болты окончательно.

Видео

Фото

Выкручиваем болты

Болты со срывными головками и снятая скоба

Отсоединение проводов

Замок зажигания снят

Закручиваем болты

Срываем головки

Замок зажигания ВАЗ — цены на замки зажигания для автомобилей ВАЗ

org/Product»>

Замок зажигания ВАЗ является наиболее важным звеном в процессе запуска двигателя. При повороте колюча изменяется положение контактов, замыкающих электрическую цепь между аккумуляторной батареей и тяговым реле стартера. Оттуда подается импульс на свечи зажигания, которые и воспламеняют горючее в поршнях двигателя, заставляя его работать.

Однако этим функции замка зажигания ВАЗ не ограничиваются. Изменяя его положение, можно управлять подачей электроэнергии на другие устройства и приборы, используемые в автомобиле. Вариативность действий осуществляется с помощью контактной группы, имеющей определенную схему подключения, которую нужно четко соблюдать при замене замка.

Автовладельцу стоит внимательно следить за состоянием замка зажигания ВАЗ, поскольку его внезапный выход из строя может парализовать работу транспортного средства в самый неподходящий момент. Существует ряд ситуаций, когда необходимо принять меры по замене замка ВАЗ:
— приобретение подержанного авто;
— потеря ключей;
— нестабильная работа.

		Код товара: 606593 Замок зажигания ВАЗ LADA Largus, Logan1(F1,2) QUARTZ Артикул: 7701471220 Производитель QUARTZ QZ7701471220		org/Offer»>
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Замок зажигания ВАЗ LADA X-Ray	Код товара: 604718 Замок зажигания ВАЗ LADA X-Ray Артикул: 7701208408 Производитель АвтоВАЗ 7701208408
		Код товара: 240811 Замок зажигания ВАЗ-1118 Лада Калина с личинками ДААЗ Артикул: 1118-6105006 (1118-3704010+2123-6105420) Производитель АвтоВАЗ 11180-6105006-00
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Замок зажигания ВАЗ-1118, 2170 ДААЗ модели группы   ВАЗ-1118 «Калина» Выключатель и модуль зажигания посмотреть	Код товара: 050096 Замок зажигания ВАЗ-1118, 2170 ДААЗ Артикул: 1118-3704010 Производитель ДААЗ 1118-3704010		org/Offer»>
		Код товара: 098160 Замок зажигания ВАЗ-2101,М-2140,ГАЗ Артикул: 2101-3704000 Производитель — 21010-3704000-00	Интернет 11 шт.
		Код товара: 068972 Замок зажигания ВАЗ-2101,М-2140,ГАЗ АВТОАРМАТУРА Артикул: 2101-3704000 Производитель Автоарматура ОАО г. Санкт-Петербург 1902.3704
		Код товара: 000853 Замок зажигания ВАЗ-2101,М-2140,ГАЗ ДААЗ Артикул: 2101-3704000 Производитель АвтоВАЗ 21010-3704000-00		org/Offer»>
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Замок зажигания ВАЗ-2108 АВТОАРМАТУРА	Код товара: 013938 Замок зажигания ВАЗ-2108 АВТОАРМАТУРА Артикул: 2108-3704010-60 Производитель Автоарматура ОАО г.Санкт-Петербург 24.3704-01		org/Offer»>
		Код товара: 000856 Замок зажигания ВАЗ-2108 ДААЗ Артикул: 2108-3704010 Производитель ДААЗ 21080-3704010-00
		Код товара: 031323 Замок зажигания ВАЗ-2108-09 Н/О ДААЗ Артикул: 2109-3704010-30 Производитель АвтоВАЗ 21090-3704010-30		org/Offer»>
		Код товара: 122326 Замок зажигания ВАЗ-2110 мет.корпус ДААЗ Артикул: 2110-3704005-30 Производитель АвтоВАЗ 21100-3704005-30	Интернет 11 шт.
	посмотреть в Автокаталоге посмотреть в Автокаталоге: Замок зажигания ВАЗ-2123 Нива Шевроле ДААЗ модели группы   ВАЗ-2123 Выключатель зажигания посмотреть	Код товара: 026492 Замок зажигания ВАЗ-2123 Нива Шевроле ДААЗ Артикул: 2123-3704010 Производитель АвтоВАЗ 21230-3704010-00		org/Offer»>
		Код товара: 211118 Замок зажигания ВАЗ-2123 Нива Шевроле с личинками ДААЗ Артикул: 2123-6105006-61 Производитель АвтоВАЗ 21230-6105006-61
		Код товара: 240809 Замок зажигания ВАЗ-2170 Лада Приора с личинками ДААЗ Артикул: 2170-6105006-61 Производитель АвтоВАЗ 21700-6105006-61		org/Offer»>
		Код товара: 361214 Замок зажигания ВАЗ-2190 Лада Гранта с личинками ДААЗ Артикул: 2190-3704005-00 Производитель АвтоВАЗ 21900-3704005-00
		Код товара: 458857 Замок зажигания ВАЗ-2191 СБ с личинками (1 ключ) к-т АвтоВАЗ ОАО Артикул: 2191-6105006-10 Производитель АвтоВАЗ 2191-6105006-10		org/Offer»>

Все неисправности замка зажигания ВАЗ-2110

На чтение 3 мин. Просмотров 5.7k. Обновлено 06.10.2017

Замок зажигания – очень важная деталь, совмещающая в себе множество функций. Его неисправности на «десятке» также разнообразны и требуют четкого описания.

Замок зажигания на любом автомобиле выполняет как минимум три функции: коммутацию электрических цепей, доступ к запуску двигателя при помощи ключа и блокировку рулевого вала в противоугонных целях. На «десятке» к этому списку добавляются еще защита от повторного включения стартера, сигнал индикации забытого ключа и подсветка личинки.

Рассмотрим по пунктам, как все это работает и… ломается!

Не работает контактная группа замка зажигания

Контактная группа – это конструкция, замыкающая различные электрические контакты, в зависимости от положения ключа в замке. Она находится в задней части корпуса замка и способна преподносить неожиданные сюрпризы. При неисправностях контактной группы, в автомобиле возникают странные на первый взгляд проблемы с электрикой – например, может отказать свет фар, или перестать работать отопитель. Неисправность контактной группы может привести и к невозможности запуска двигателя. Подробно – в статье признаки неисправности контактной группы замка зажигания.

Не работает блокировка рулевого вала

В состав замка зажигания обязательно входит противоугонное устройство. Работает оно по принципу блокирования рулевого вала специальным язычком, который занимает рабочее положение строго при вытащенном ключе. Запирающий элемент может подклинивать в своем гнезде и не выдвигаться. В этом случае понадобится снятие замка, его разборка и, как минимум, смазка подвижных частей противоугонки. В случае поломки механизма, лучше поменять замок зажигания в сборе.

Нет сигнала забытого ключа

В ВАЗ-2110 существует функция напоминания о забытом ключе в замке зажигания. Функция спорная, так как вряд ли кто-то уйдет из автомобиля, не вытащив ключ. Особенно, если учесть, что ключи и брелок от сигнализации обычно находятся на одной связке.

Напоминание реализуется срабатыванием микровыключателя в замке, который приводится в действие вставленным ключом. Выключатель посылает сигнал на блок бортовой системы контроля, а тот, если двигатель заглушен и открыта водительская дверь, выдает серию звуковых сигналов.

Если при наступлении этих условий, блок индикации молчит, то причина может быть в неисправном микровыключателе замка. Хотя нельзя исключать и «глюк» самого блока БСК, тем более что данное устройство точностью не отличается.

Не работает подсветка замка зажигания ВАЗ-2110

Подсветка на замке зажигания «десятки» отличается в зависимости от версии замка. Существует два образца: со светящимся вокруг личинки кольцом, устанавливавшийся на первые экземпляры ВАЗ-2110 и с точечной подсветкой личинки на более свежих авто. Кольцо подсветки освещается лампочкой, а в точечном варианте, как правило, установлен светодиод.

Оба варианта срабатывают при открытии водительской двери и неплохо помогают в темное время суток. Если подсветки нет, то, в первую очередь, нужно обратить внимание на плафон освещения салона и сигнализацию об открытой двери на блоке БСК. Когда ничего из этого не срабатывает, проверьте концевой выключатель двери – он окислился и не пропускает ток.

Если же свет в салоне есть и БСК выдает положенную информацию, лампочку стоит проверить на перегорание нити, а светодиод, в первую очередь, на поступление питания.

Большинство неисправностей замка зажигания – электрические. Таким образом, для их поисков понадобится контрольная лампа или мультиметр. Также понадобится и знание автомобильной электрики. Когда ничего из этого нет, лучше доверить поиск и устранение поломки специалистам.

Замена замка зажигания ВАЗ 2110 своими руками

Замок зажигания — играет важную роль в «жизни» автомобиля, неисправный выключатель зажигания не даст завести двигатель, поэтому вряд ли удастся далеко уехать на такой машине . Помимо прочего, замок зажигания играет роль защиты автомобиля, как и любой замок, он подчиняется только тому, у кого есть ключ, но в наши дни даже сложные противоугонные системы не останавливают угонщиков, не говоря уже о каком-то простом зажигании замок ВАЗ 2110 о котором сегодня, собственно, и пойдет речь.

Собственно, замок зажигания — это не что иное, как прерыватель, размыкающий или замыкающий группы контактов, необходимые для работы двигателя, неисправность этого блока увеличит шансы угона вашего автомобиля, а также создаст множество неприятности для вас в самый неподходящий момент.

Замена замка зажигания ВАЗ 2110 производится по следующим причинам:

1. После;
2. Когда владелец автомобиля потерял ключ;
3. При выходе из строя контактной группы.

Автомобиль может не заводиться из-за плохого контакта, что довольно легко проверить. Для этого достаточно отсоединить отрицательную клемму на, и снять нижний кожух на рулевой колонке. Затем нужно отключить контакты и проверить с помощью омметра. Проверяемые контакты должны иметь нулевое сопротивление, но если это не так, это необходимо.

Замена замка зажигания ВАЗ — личинка или контактная группа

Замена выключателя зажигания ВАЗ 2110 на новый необходима только в том случае, если он полностью вышел из строя или имеет серьезные механические повреждения; в остальных случаях можно попробовать заменить вышедшие из строя части замка.Если вам нужно просто восстановить замок зажигания , например, после попытки угона автомобиля или в случае, когда ключ стал плохо поворачиваться в замочной скважине, то, скорее всего, можно будет ограничиться лишь частичным ремонтом. , то есть замена цилиндра замка зажигания. Заменить вышедшие из строя элементы достаточно просто, и с ней справится каждый автомобилист с минимальными навыками.

Из инструмента вам понадобятся:

1. Молоток;
2. Отвертка;
3. Долото;
4. Ключ на «10».

Замена замка зажигания ВАЗ 2110 пошаговая инструкция

Первое, что необходимо перед заменой замка зажигания ВАЗ 2110 — это отключить питание автомобиля. Для этого отсоедините отрицательную клемму на аккумуляторной батарее, затем снимите крышку рулевой колонки. Чтобы облегчить процедуру замены цилиндра, необходимо снять замок зажигания, затем заменить неисправный рабочий цилиндр и поставить замок обратно.

Если говорить с финансовой точки зрения, то можно сказать, что замена контактной группы наиболее выгодна.Принцип разборки чем-то аналогичен предыдущему, также придется снимать крышку и замок. Во избежание неприятных моментов советую отключить контактную группу и пометить все снятые провода, это позволит избежать путаницы и сэкономит ваше время. В некоторых автомобилях в контактной колодке есть стопорное кольцо, которое нужно снять шилом. После замены контактной группы не забудьте вернуть стопорное кольцо на место.

Замена замка зажигания ВАЗ 2110

Для замены замка зажигания ВАЗ 2110 тоже не требуется никаких дополнительных умений, однако, если не знать некоторых нюансов, можно много повозиться и помучиться.

Замену замка зажигания производят следующим образом:

1. При замене использовать специальные болты с отламывающимися головками, которые некоторые автолюбители советуют заменять на двадцатиметровые болты М6, мотивируя это тем, что такие болты легче открутить в случае необходимости. о необходимости повторного ремонта замка зажигания … Конечно, это так, но есть и обратная сторона медали, облегчая разборку замка зажигания, вы лично снижаете уровень безопасности и защиты. защита вашего автомобиля от кражи.2. Для того, чтобы ослабить затяжку болтов, вам понадобится зубило, при использовании которого нужно быть предельно осторожным, чтобы случайно не отрубить головку болта;

3. Перед заменить выключатель зажигания ВАЗ 2110 , вставить в него ключ и повернуть в положение «I», это необходимо для того, чтобы защелка запорного механизма рулевого вала вошла в корпус замка.

4. После этого можно надеть замок зажигания на рулевую колонку, и закрепить его кронштейном, затянуть новыми крепежными болтами.

5. После извлечения ключа из замочной скважины убедитесь, что механизм блокировки рулевого вала работает правильно. В случае выхода из строя замка вала после полного поворота рулевого колеса потребуется отрегулировать положение замка зажигания на рулевой колонке до тех пор, пока защелка замка не войдет в паз на рулевом валу. 6. По окончании регулировки, когда запорный механизм заработает, с помощью гаечного ключа «10» осторожно затяните болты до тех пор, пока их головки не откроются.

Вот и все, теперь можно с уверенностью сказать, что замена замка зажигания ВАЗ 2110 — закончена!

Почему не горит задняя передача ВАЗ 2110

Схема включения наружного освещения

1 — лампы габаритных огней в фарах
2 — монтажный блок
3 — выключатель наружного освещения
4 — выключатель зажигания
5 — контрольная лампа внешнего освещения в комбинации приборов
6 — габаритные огни в задних габаритных огнях
7 — стоп-сигналы во внутренних задних фонарях
8 — фонари освещения номерного знака
9 — выключатель освещения приборов
10 — выключатель фонарей заднего хода
11 — выключатель стоп-сигналов
12 — блок включения- плата системы управления
13 — лампы заднего хода во внутренних задних фонарях
К1 — реле контроля исправности фонарей (внутри реле показаны контактные перемычки, которые следует установить при отсутствии реле)
А — на питание подает
Б — к лампам освещения приборов

Лампы переднего габаритного света расположены в фарах, задние — в наружных задних фонарях (на крыльях автомобиля ВАЗ 2111). Лампы стоп-сигнала и заднего хода — в задних фонарях салона на крышке багажника. (Снятие выключателя стоп-сигнала см. Снятие вакуумного усилителя и педали тормоза в сборе). Подсветка номерного знака расположена на бампере.

Габаритный свет включается при нажатии выключателя наружного освещения. Лампы габаритных огней ВАЗ 2112 и стоп-сигнал запитаны через реле К1 для контроля исправности ламп в монтажном блоке. При перегорании какой-либо из ламп или обрыве контакта в розетке или цепи питания загорается соответствующий индикатор в блоке управления.При отсутствии реле управления лампами вместо них необходимо установить перемычки, иначе лампы не загорятся.

Лампы освещения номерного знака включаются одновременно с наружным освещением, но подключаются в обход реле контроля, поэтому их исправность не диагностируется.

Лампа подсветки перчаточного ящика ВАЗ 2110 включается при включении зажигания переключателем под крышкой ящика.

Напряжение на переключатели ламп внутреннего освещения и индивидуального освещения водителя подается также при включении зажигания ВАЗ 2110. Кроме того, внутреннее освещение включается, если одна из дверей открыта, а переключатель света находится в соответствующем положении. Через несколько секунд после закрытия дверцы яркость лампы уменьшается и она гаснет. Это контролируется дисплеем бортовой системы мониторинга.

Подсветка приборов включается одновременно с включением наружного освещения. Яркость подсветки регулируется реостатом на панели приборов ВАЗ 2111.

Лампы заднего хода загораются, если включено зажигание ВАЗ 2112 и замкнут переключатель заднего хода, расположенный на коробке передач.

Освещение багажника включается одновременно с лампами габаритного света.

Автомобильное освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Схема освещения

Фары и освещение ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Снятие и установка фар

Разборка и сборка блока фары, замена ламп ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Гидрокорректор фар

Гидрокорректор фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена главного цилиндра гидрокорректора

Снятие и установка главного цилиндра гидрокорректора фары ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Регулировка фар

Регулировка фар автомобилей ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Наружное и внутреннее освещение

Стоп-сигналы и фонари заднего хода, освещение салона и багажника ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Указатели поворота

Указатели поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Противотуманные фары

Замена габаритных и противотуманных фар ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена бокового указателя поворота

Снятие и установка бокового указателя поворота ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена переключателя фонарей заднего хода

Снятие и установка переключателя фонарей заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена фонарей заднего хода и стоп-сигнала

Снятие и установка стоп-сигнала и фонаря заднего хода ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

• — Замена подсветки заднего номерного знака

Снятие и установка плафона подсветки заднего номерного знака ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Датчик заднего хода ВАЗ 2110 — это механизм включения фонарей заднего хода, сигнализирующий белым сигналом о намерении (или уже предпринимает действия) водителя и автомобиля, чтобы двинуться назад.

Где находится датчик заднего хода ВАЗ 2110?

Этот датчик расположен слева внизу коробки передач. Найдя его, вы не ошибетесь, потому что это единственный элемент на КПП с подключенными проводами.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на лампу подается напряжение, поэтому она загорается. Это происходит благодаря особому шарику переключателя, который при включении задней передачи выходит из штока и замыкает контакты.В момент выключения «задние» контакты под действием возвратной пружины размыкаются, и все возвращается в исходное положение.

Нередко можно услышать (или даже увидеть на дороге), что сигнал не работает, свет не загорается при движении задним ходом. Такая неисправность по большому счету никак не повлияет на ход автомобиля по проезжей части, однако вполне может вызвать дискомфорт при вождении или даже создать аварийную ситуацию на дороге. Причиной такого несоответствия нормальному состоянию автомобиля может быть ряд вариантов, выяснить единственный правильный из которых следует на смотровой яме или эстакаде. Наиболее распространенными из них считаются следующие.

Неисправности датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки на новую. Для этого придется демонтировать обивку, расположенную за фонарем, затем выключить наружное освещение, открыть багажник и отсоединить жгут проводов. После этого снимите панель, отжав боковые защелки, открутите лампу, нажав на нее.Затем поставьте новую лампочку и верните все на прежние места.

2. Контакты окислены, предохранители вышли из строя, «массы» на плате нет.

Решение проблемы: очистить контакты, при необходимости заменить неработающие провода и неисправные предохранители. Для этого достаточно снять фару.

3. Обрыв провода.

Решение вопроса: проверка целостности проводов и их замена при необходимости.

4.Сломан датчик заднего вида.

Решение вопроса: диагностика и замена датчика при необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для диагностики этой проблемы вам потребуются: мультиметр, изоляция, молоток и зубило, поддон для слива масла, нож, плоскогубцы, ключи на «22» и «24», головка для » 22 «увеличено. Теперь о самой проверке:

• Отсоедините и снимите провода, подключите тестер, выставив на нем функцию «звонок» или сопротивление.
• Включаем задний ход, затем — зажигание, не забываем следить за показателями сопротивления на тестере. Если прибор читает «0», значит все нормально. Остальные значения указывают на необходимость замены устройства. То же самое проделайте с лампами заднего хода, горящими, если передача заднего хода не включена.

Если вы определили необходимость замены датчика заднего хода, следуйте приведенным ниже инструкциям.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

1. Снимите защиту на «двигателе», если она есть, поставив какую-то емкость под место откручивания датчика, чтобы избежать «утечки» масла в никуда.
2. Освободить провода, прикрепленные к детали. Для этого нужно лечь под машину.

1. Выкрутить неисправный датчик ключом на «21».

Ваши соседи стали жаловаться, что когда ты в любимом ВАЗе копируешь задний ход, это не заметно для окружающих? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, в том числе о соседях.
В чем могут быть причины того, что задние фонари не светятся? Как сделать самому?
Насколько это сложно и что для этого нужно? Что делать в каком порядке?
Ответы на все эти вопросы дает данная статья, а также в ней есть вспомогательные фото, показывающие, как это делается правильно путем замены этого датчика на ВАЗ 2106, 2108 и других моделях:

• Причины не горения фонарей заднего хода автомобиля ВАЗ
• Инструменты
• Замена датчика

1. ВАЗ 2107
2. ВАЗ 2109
3. ВАЗ 2110
4. ВАЗ 2114

• Проверка работоспособности
• Что делать, если замена датчика не помогла?

Причины не горящих фонарей заднего хода автомобиля ВАЗ

Для начала нужно выяснить, почему не загораются фонари заднего хода — может, просто перегорели лампочки (см.) И даже датчик менять не нужно?
Вот несколько причин:

• Перегорели лампы заднего хода. Проверить их работоспособность можно, вынув их из фонарей и проверив мультиметром.

• Другая причина — повреждение проводки. Здесь все посложнее — поиск займет больше времени. И проверяется точно так же — мультиметром на целостность или сопротивление.
• Плохие контакты на датчике заднего хода. Как известно, при плохом контакте обычно ничего не получается.
• Нарушение изоляции на проводах возле датчика приводит к их короткому замыканию.
• Перегорел предохранитель (см.). Какой нужно указывать для каждого автомобиля в руководстве по ремонту.
• Ну и поломка самого датчика — об этом свидетельствует как неспособность включаться фарами при включении задней передачи, так и постоянное свечение фонарей.

Чтобы устранить неполадки с фонариками, возможно, вам придется выполнить все ремонтные работы, но вы можете начать с датчика. Цена на него небольшая — обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

• Набор ключей. Хотя это даже громко сказано. Вам понадобится 22 ключа, а в некоторых случаях 24 ключа

• Малая емкость для масла
• Отвертка
• Плоскогубцы
• Изолента
• Молот
• Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на разных автомобилях ВАЗ — с 2106 на 2115.Вот инструкция.

ВАЗ 2107

Начнем с автомобиля ВАЗ 2107. На моделях ВАЗ Классик все сделано точно так же.

Совет! Перед началом замены датчика на любом транспортном средстве очистите корпус коробки передач от грязи, чтобы упростить поиск датчика и предотвратить попадание грязи в масло.

Итак:

• Для начала ищем датчик — он находится с правой стороны КПП, если смотреть на машину по направлению ее движения. Ошибиться очень сложно — это единственная деталь в КПП, где подходят два провода.

• Если провода оборваны, то ищите выступающие контакты.
• Если провода все еще на датчике, отсоедините их.
• Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять ручку большей длины, так как со временем датчик прилипает к картеру.
• Если нет возможности открутить датчик реверса ключом (головкой), то это нужно делать молотком и зубилом.

Примечание! Картер коробки передач очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

• Затем очистите сиденье от грязи ножом.
• Снимите металлическую шайбу с грязью и замените ее новой.
• Вставьте датчик и затяните его тем же ключом до упора.
• Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
• И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу — потечет оно или нет. В этом случае она не потечет.

ВАЗ 2109

Напомним, что данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

• Снимите защиту с двигателя автомобиля, если таковая имеется.
• Расположение датчика на автомобиле ВАЗ 2108 и подобных немного отличается от положения на Классике, так как автомобиль имеет передний привод.
• Датчик находится с левой стороны при движении автомобиля.
• Если «Классику» нужно было загнать в смотровую яму, то автомобили на переднем приводе нужно просто поднять домкратом под левое переднее колесо.
• Опять же провода электропроводки подходят к датчику.
• Снимите провода.
• Для снятия датчика вам понадобится удлиненная головка 22 и ручка.
• С помощью головки снимаем датчик.

Помните! Замена датчика заднего хода на переднеприводном автомобиле характеризуется небольшими утечками масла из картера коробки передач.

• Подготовьте емкость и, как только вы открутите датчик, подставьте ее, чтобы масло не пролилось на пол.
• Вставьте новый датчик как можно скорее.
• Сначала затяните вручную, а затем затяните той же головкой и храповым механизмом.
• Подсоедините провода проводки.
• Залейте необходимое количество масла.

Все готово!

ВАЗ 2110

Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Поэтому нет смысла писать ту же информацию второй раз. Ответ такой: ВАЗ 2110 замена датчика заднего хода — см. Информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобили семейства Самара-2.
Инструкции:

• Суть процесса та же.
• Поднимите автомобиль домкратом.
• Снимите защиту с двигателя, если необходимо, но это может даже не понадобиться.
• Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
• Отсоедините разъем проводки от датчика.
• Ключом на 22 (с головкой удобнее, но можно и ключом) откручиваем датчик.
• Поставьте емкость для масла перед снятием датчика с разъема.

Примечание. Лучше всего заменять датчик на холодном автомобиле, так как масло будет меньше вытекать. Хотя это не важно.

• Выньте старый датчик и вставьте новый вместе с новым кольцом.
• Затяните датчик гаечным ключом или головкой.
• Очистить картер коробки передач от масляных следов.
• Подсоедините провода.
• Поднимите уровень до необходимого.
• Установите на место защиту двигателя (при необходимости).

Итак, датчики поменяли. Теперь вы можете приступить к проверке их работоспособности.

Функциональная проверка

И вот настал момент, когда все должно заработать:

• Включите передачу заднего хода.
• Поверните ключ зажигания.
• При этом заводить машину нет необходимости, как об этом пишут некоторые «знатоки».
• Положительный результат — горят оба фонаря заднего хода.

Если достигнут положительный результат, то поздравляю. Если нет, то давайте копать дальше.

Что делать, если замена датчика не помогла?

Ранее в этой статье был список возможных причин — почему не загораются фонари заднего хода. Причина может быть в любой из вышеперечисленных или во всех сразу.
Следовательно, вам нужно будет шаг за шагом предпринять шаги по устранению каждого из них, и тогда у вас все получится.Также в помощь вам предоставлено видео, на котором наглядно показана замена датчика заднего хода.

Всем привет. В нашем городе наконец и бесповоротно наступила осень, уже неделю идет дождь, а вместе с ним и мелкие неисправности. В очередной раз, припарковав машину после работы, я заметил, что фонари заднего хода не горят.

Первым делом проверил предохранитель F19, отвечающий за фонари заднего хода, оказался в порядке.

На всякий случай проверил обе лампы, все исправны.Протер контакты, не помогло.
Осталось проверить только датчик задней передачи, в народе известный как «лягушка».
Этот датчик находится в коробке передач слева по направлению движения.

Видно без ямы, достаточно снять воздушный фильтр.

Блок обмотан красной лентой

Проверить датчик можно, исключив его из схемы. Для этого включите зажигание, снимите колодку и замкните на ней провода между собой.

В этом случае должны загореться фонари заднего хода. Если этого не произошло, проблема не в датчике. Это был только мой случай.

Для начала решил проверить проводку от лягушки до ламп, для этого нужно подать 12В на зеленый провод колодки «лягушка», от АКБ. Лампы горят, это хорошо! Таким образом я выяснил, что на лягушку напряжение не подается. В этом случае на предохранителе находится пружина, т.е. проблема в проводке между монтажным блоком и крестовиной.

Выключив датчик («лягушку»), предохранитель и лампы, стою под дождем, все в ожидании дальнейших исследований с проводкой, и тут в голову приходит яркая мысль, проверить монтажный блок с обратной стороны , а именно колодки, входящие в него.

Любая машина, предназначенная для проезда по дорогам общего пользования, имеет заднюю передачу. Это позволяет вести машину задним ходом. Чтобы остальные участники дорожного движения узнали о ваших намерениях, на задней оптике должны сработать соответствующие сигналы — фонарей заднего хода.

Именно в этом случае включается датчик заднего хода на ВАЗ 2110. Он передает информацию, включает напряжение на фарах, тем самым водители вокруг вас видят, что вы собираетесь сделать резервную копию. Из соображений безопасности невероятно важно иметь работающий датчик заднего хода.

Принцип действия

Этот регулятор работает больше, чем просто:

• Вы переключаете рычаг переключения передач на задний ход;
• Одновременно с включением задней скорости вилка включения прижимается к датчику;
• Создается замыкание провода на массу;
• Загорается свет, сигнализирующий о трогании с места.

Признаки неисправности

Конечно, заподозрить, что не работает датчик заднего хода, очень легко — при включении заднего хода лампочки не загораются.

В такой ситуации есть всего три варианта развития события:

1. Перегорела сама лампочка, значит, сам элемент может быть целым.
2. Перестал работать предохранитель питания. Это не редкость, когда он просто перегорает.
3. Сам датчик не работает. Это случается не так часто, но проверить его состояние придется.

Это датчик?

Действительно, как определить, что вышел из строя именно он, а не перегоревший предохранитель или лампочка? Все достаточно просто.

1. Придется снять предохранитель, проверить его на целостность. На автомобиль ВАЗ 2110 предусматривается установка предохранителя №19, номинальный ток которого составляет 7,5А. Он находится в монтажном блоке, а монтажный блок находится под панелью приборов.
2. Проверить состояние лампы. Если с ней все нормально, то вариант только один — сломался датчик заднего хода.

Где это и как это проверить

Чтобы приступить к замене датчика заднего хода на автомобиле ВАЗ 2110, необходимо предварительно определить его расположение.

Но правда, где он? В поиске этого элемента нет ничего сложного.

1. Вам понадобится эстакада или яма. Так или иначе, вы должны оказаться под машиной.
2. Теперь посмотрите на задние колеса автомобиля и посмотрите на коробку передач. Слева от него находится желаемый датчик.
3. Можно ли его спутать с другими устройствами? Вряд ли. Только для этого элемента предусмотрена проводка от КПП. Поэтому других подобных устройств поблизости вы точно не найдете.

Приступаем к проверке. В конце концов, нам нужно убедиться, что датчик вышел из строя и его замена действительно сработает.

Для проверки проделаем следующие манипуляции:

• Отсоедините терминал от счетчика;
• Подключите мультиметр к разъемам и включите его в режиме измерения сопротивления;
• Переключить коробку передач на заднюю скорость;
• Запустить двигатель;
• Посмотрите, что выдает устройство;
• Если прибор показывает сопротивление 0 Ом, плюс звучит зуммер, значит все нормально, датчик исправен;
• Плохо, если счетчик показывает бесконечность.Это свидетельствует о том, что датчик отработал свое предназначение и требует срочной замены.

Замена

Стоит ли спешить с заменой датчика заднего хода? И как. Ведь это устройство обеспечивает безопасность движения на дороге. Если другие автомобилисты не знают о ваших намерениях сдать назад, то аварий и столкновений не избежать. Думать нужно не только о себе, но и о других.

Процедура замены датчика заднего хода на автомобиле ВАЗ 2110 ничего сложного не предусматривает.С этим справится даже автовладелец без особого опыта и навыков.

Следуя пошаговым инструкциям, вы можете быстро и эффективно заменить счетчик и продолжить движение на уже полностью исправном автомобиле.

1. Очистите агрегат от скопившейся грязи, так как при снятии она может попасть в трансмиссионное масло. Ничего хорошего из этого не выйдет, так что подумайте о безопасности КПП.
2. Машина установлена ​​на яме или эстакаде. Опять же, вам нужен доступ к низу.
3. Снять защиту картера. Делается это путем откручивания нескольких креплений.
4. Используйте небольшую емкость, чтобы налить смазку. Дело в том, что при демонтаже датчика вместе с ним заливается небольшое количество масла. Вряд ли вам захочется, чтобы он лежал на полу под ногами.
5. Отсоединить проводку от датчика заднего хода.
6. Выкрутите счетчик из гнезда.
7. Немного зачистите гнездо, чтобы новый блок хорошо поместился на новом месте.
8. Заменить купленный качественный датчик реверса на старый, отслуживший свое назначение.
9. Залейте необходимое количество масла. Просто посмотрите, сколько смазки слито, и залейте такое же количество обратно. Хотя в результате эксплуатации уровень масла может быть ниже, чем должен быть. Выполните соответствующие измерения, чтобы определить недостающее количество трансмиссионной смазки.
10. Верните все провода на свои места. Если у вас возникли проблемы с поиском места соединений, отметьте их при отключении проводов.Хотя на самом деле там сложно запутаться.
11. Проверить работоспособность нового датчика заднего хода.

Если все манипуляции были выполнены правильно, вы убедились, что предохранитель и лампочка исправны, то несложная процедура замены датчика заднего хода сможет вернуть работоспособность КПП на прежний уровень.

При внимательном подходе даже у новичка такой ремонт займет максимум 30 минут. Вам не придется тратить много времени, а тем более можно обойтись с минимальными финансовыми затратами по сравнению с обращением в автосервис.

Будем надеяться, что теперь датчик будет работать долго и качественно, а ваши маневры на дороге всегда будут безопасными и понятными для окружающих участников дорожного движения. Плюс желаем того же в исполнении автомобилистов и пешеходов уже вокруг вас.

Замок зажигания ВАЗ-2106: проверка, снятие и установка

При включении зажигания на «шестерку» может возникнуть масса проблем. Это окисление проводов, заклинивание личинок и многое другое. Чтобы разобраться с этим, нужно знать, как снимать и подсоединять ключ зажигания ВАЗ-2106.В принципе, ничего сложного нет, сейчас вы убедитесь в этом сами.

Подготовительные работы

Перед тем, как приступить непосредственно к снятию выключателя зажигания, необходимо выполнить ряд действий. Первым делом нужно отключить «минусовую» батарею. Таким образом, все электрические системы будут обесточены, и вы сможете спокойно приступить к работе. После этого желательно снять кожухи на рулевой колонке. Сделать это несложно — достаточно иметь отвертку и приложить немного усилий.

После демонтажа кожуха желательно очистить поверхность замка от различного рода загрязнений. Если присмотреться, можно найти обвязку обвязки. Его необходимо отключить от контактов замка зажигания ВАЗ. Все работы нужно выполнять аккуратно, чтобы не повредить проводку. Что касается прибора, нам понадобится только плоская и крестовая отвертка, а также мультиметр для проверки работоспособности устройства. А теперь можно переходить непосредственно к снятию устройства.

Замок зажигания ВАЗ-2106: разборка

После всех подготовительных работ можно переходить к самой ответственной части. Для этого нам нужно вставить ключ в замок зажигания и повернуть его в положение «0». Далее нам нужно разблокировать руль: противоугонное устройство включено, следовательно, нужно повернуть руль влево и вправо вместе с ключом, после чего он выключится.

Берем крестовую отвертку и откручиваем крепеж к кронштейну.Есть два винта: один с одной стороны замка, другой — с другой. После того, как мы откручиваем винты, мы увидим фиксатор замка в кронштейне. Для получения устройства необходимо сбросить замок и вытащить замок зажигания ВАЗ-2106 вручную. На этом работу можно считать завершенной. Далее нам нужно разобраться с электрической схемой, найти и устранить неисправности в проводке, ведь именно там они возникают чаще всего. Для этого воспользуемся заранее подготовленным мультиметром.

Схема и проверка замка

В первую очередь необходимо разобраться в проводке.В принципе, ничего особенно сложного здесь нет. Когда ключ находится в первом положении, активируется контакт, называемый 30-INT. Он отвечает за освещение, дворники, омыватели. Также в этом положении активирован контакт 30 / 1-15. Подогреватель, обогрев заднего стекла, повороты включаются от цепей, обмотка генератора находится под напряжением и т. Д. Клапан карбюратора и система зажигания также готовы к работе.

Что касается маркировки, то ее видно на проводке. Он также схематично изображен в замке.Для проверки контактной группы необходимо использовать омметр. Стилус устройства подключается к выводам контактов зажигания. Таким образом, коммутация проверена. Если все в порядке, то в положениях ключа 1, 2, 3 сопротивление на омметре не должно быть выше нуля. Если что-то не так, оно растет. Также стоит отметить, что при возникновении проблем необходимо заменить контактную группу. Вот схема замка зажигания ВАЗ-2106, и как уже отмечалось выше, ничего сложного здесь нет.

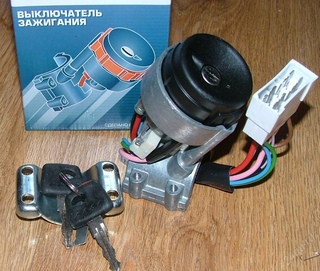

Замена замка зажигания ВАЗ-2106

Если неисправность скрыта в контактной группе, то ее необходимо заменить.

Это можно сделать следующим образом. В корпусе замка зажигания есть специальный паз. С помощью отвертки делаем это и вытаскиваем стопорное кольцо. После этого без каких-либо усилий мы можем извлечь контактную группу. Если на нем есть видимые дефекты, то сразу выбрасывают. Если есть загрязнения, то их можно почистить, а потом еще раз проверить работоспособность.Также есть возможность очистить контакты, которые окисляются во время работы.

Разберемся, как установить новую контактную группу. Для этого нам нужно совместить паз на корпусе замка зажигания с выступом на контактной группе. При этом совмещать бороздки и выступы на концах деталей необходимо. После этого переключатель устанавливается в кронштейн, затем подключаются провода. К клемме «15» подключается синий провод с черными полосами, к «30/1» — коричневый, «30» — розовый, INT — черный, а к «50» — соответственно красный провод.

Вывод

Разобрались, как подключить замок зажигания ВАЗ-2106. Что хочу сказать автолюбителям, так это то, что при заклинивании не обязательно сразу снимать устройство. Например, если это произошло зимой, то вполне вероятно, что причиной стала влага, задержавшаяся в личинках. Эта проблема решается с помощью жидкости ВД-40 или прогрева замка бытовым феном и др. Приборами.

В дополнительном обслуживании выключатель зажигания ВАЗ-2106 не нуждается, но периодически все же необходимо проверять состояние контактов, а также устранять загрязнения.Это поспособствует тому, что он прослужит вам долго и хорошо. Но если беда и случилась, то вы знаете, как сделать тест и поменять замок.

Схема

, принцип действия и виды

Стартер — узел, служащий для запуска двигателя. Фактически, это электродвигатель, который вращает маховик двигателя для воспламенения топливной жидкости и запуска двигателя.

Замена

Для снятия стартера ВАЗ 2110 требуется яма (желательно) ключ на 10, ключ на 13, ключ на 15, ключ на 8.Желательно, чтобы двигатель охлаждался. Снимаем минусовую клемму АКБ, снимаем защиту, если она еще и с ключами на 8 и 10 снимая тугую шестерню КПП. Снимите фишку провода питания со стартера, достаточно натянуть на себя. Ключом на 13 откручиваем провод питания к реле втягивающего, провода желательно убрать в сторону, что бы они не мешали демонтажу. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Удалять.

После снятия необходимо проверить состояние втулок в корпусе ЦНД на предмет износа, вал якоря должен входить без люфта и заклинивания.При этих дефектах необходимо заменить гильзы.

Замена Бендикса.

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно проводить самостоятельно. Для того, чтобы снять втягивающее реле, откручиваем крепление силового провода от корпуса стартера ключом на 13. Откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при выкручивании болтов втягивающее реле, это пружина, которая может поглотиться при снятии. Держите руку.Далее снимаем поршень втягивающего реле с зацепа коромысла на Бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены бендикса снимаем реле втягивающего, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть вилкой, бендиксом и ротором. Снимаем отверткой пластиковую заглушку с анкером и снимаем анкер с бендиксом с лицевой стороны корпуса. Снимите стопорное кольцо с наконечника анкера и снимите бендикс.Сборка производится в обратной последовательности. При установке нового бендикса рекомендуется промыть слоты для литоловой смазки.

Автомобильный стартер представляет собой небольшой 4-х диапазонный мотор, обеспечивающий первичное вращение коленчатого вала. Это необходимо для того, чтобы обеспечить необходимую частоту его вращения для запуска ДВС. Как правило, для запуска бензинового двигателя среднего объема цилиндров необходим стартер, имеющий в среднем 3 кВт энергии.Стартер является двигателем постоянного тока и питает энергию от аккумулятора. Снимая напряжение с аккумуляторной батареи, электродвигатель увеличивает свою мощность за счет 4-х бульонов, которые являются неотъемлемой частью любого автомобильного стартера.

Типы стартеров

Среди большого количества аналогичных электромагнитных двигателей выделяют всего 2 основных типа: стартеры с коробкой передач и без нее.

1. С редуктором

   Многие специалисты советуют использовать стартер с коробкой передач. Это связано с тем, что такое устройство имеет пониженную потребность в токе для эффективной работы.Такие устройства обеспечат рулевое управление коленчатым валом даже при низком заряде аккумулятора. Также одним из важнейших преимуществ такого устройства является наличие постоянных магнитов, сводящих к минимуму проблему с намоткой статора. С другой стороны, при длительном использовании такого устройства есть вероятность поломки вращающейся шестерни. Но это, как правило, приводит к заводскому браку или просто некачественной продукции.

2. Без коробки передач

   Стартеры без коробки передач непосредственно влияют на вращение шестерни.В этой ситуации автовладельцам, у которых нет стартера, выгодно, что такие устройства имеют более простую конструкцию и легко ремонтируются (про свои руки читайте). Также стоит отметить, что после подачи тока на электромагнитный переключатель происходит скорость передачи шестерни с маховиком. Это позволяет обеспечить очень быстрое зажигание. Стоит отметить тот факт, что такие стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без коробки передач имеют вероятность плохой работы при низких температурах.

Принципы работы стартера с коробкой передач

Когда ток подается от автомобильного аккумулятора, приводимого в действие замком зажигания, резервуарный стартер является якорем стартера на коробке передач, что в разы увеличивает мощность проходящего напряжения. Далее берется передача крутящего момента от якоря к шестерне. Все это также происходит с помощью редуктора, который наделен постоянными магнитами, а специальные щетки, способные оказывать большее сопротивление, чем щетки обычного стартера, позволяют обеспечить его постоянную и эффективную работу.

Схема стартера ВАЗ 2106, 21061 (35.3708) (Жигули):

1 — Крышка привода;	14 — крышка реле;
2 — стопорное кольцо;	15 — болты контактные;
3 — кольцо ограничительное;	16 — коллектор;
4 — шестерня ведущая;	17 — щетка;
5 — обгонная муфта;	18 — втулка якорного вала;
6 — поводковое кольцо;	19 — Крышка от коллектора;
7 — заглушка резиновая;	20 — кожух;
8 — рычаг привода;	21 — шунтирующая катушка обмотки статора;
9 — якорное реле;	22 — корпус;
10 — удерживающая обмотка тягового реле;	23 — винт крепления полюса статора;
11 — втягивающая обмотка тягового реле;	24 — якорь;
12 — стяжной болт реле;	25 — обмотка якоря;
13 — пластина контактная;	26 — Кольцо промежуточное.

1 — вал карданный;	20 — болты контактные;
2 — гильза передней крышки;	21 — отвод «положительных» щеток;
3 — кольцо ограничительное;	22 — кронштейн;
4 — шестерня с внутренним кольцом обгонной муфты;	23 — щеткодержатель;
5 — роликовая муфта обгона;	24 — «Положительная» щетка;
6 — опорный вал привода с вкладышем;	25 — вал якоря;
7 — ось планетарной передачи;	26 — шпилька мангала;
8 — прокладка;	27 — крышка задняя с втулкой;
9 — рычаг рычага;	28 — коллектор;
10 — рычаг привода;	29 — корпус;
11 — крышка передняя;	30 — постоянный магнит;
12 — якорное реле;	31 — Анкер-анкер;
13 — удерживающая обмотка;	32 — Опора вала якоря с гильзой;
14 — втягивающая обмотка;	33 — Планетарная передача;
15 — тяговое реле;	34 — Центральная (ведущая) шестерня;
16 — шток тягового реле;	35 — проехал;
17 — жила тягового реле;	36 — шестерня с внутренними зубьями;
18 — пластина контактная;	37 — Цепь кольцевая;
19 — крышка тягового реле;	38 — ступица с наружным кольцом обгонной муфты.

На представленном рисунке более подробно можно увидеть принцип работы стартера. В момент приведения стартера в активное состояние напряжение, обеспечиваемое аккумулятором, который, в свою очередь, активируется включением зажигания, падает сразу на 2 обмотки реле, что обеспечивает тягу стартера (втягивающая 14 (см. Рис. Стартер от ВАЗ 2110 «5702.3708») и удерживая 13). Из-за магнитного поля, которое создается обмотками реле, якорь (12) подтягивается вверх и на остатках рычага (10) приводит в движение шестерню (4), которая мгновенно взаимодействует с маховиком двигателя.После того, как произошло полное замыкание контактных болтов (20) пластины (18) (18), перестает действовать втягивающая обмотка. В это время якорь реле находится в натянутом положении с помощью одной только обмотки. При повороте ключа зажигания во 2-е положение происходит обесточивание обмотки, удерживающей якорь реле. Таким образом, якорь возвращается в исходное положение специальной пружиной. Таким образом, с помощью рычага (10) выводится шестерня (4), которая входит в зацепление с маховиком двигателя.

Стартер ВАЗ 2110 бывает двух типов — в зависимости от карбюратора или инжекторного двигателя от стоимости палатки. На более поздних машинах стали устанавливать скоростные — они небольшие, но имеют более высокие характеристики. У них более высокая частота вращения за счет использования специальной конструкции редуктора на основе солнечной шестерни. В статье мы постараемся рассмотреть основные вопросы: конструкция, принцип работы, схема включения, порядок замены стартера на ВАЗ 2110.

Построение и схема включения

Цена нового стартера ВАЗ 2110 около 2500 рублей.Его можно выбрать за основу — электродвигатель постоянного тока. У него две обмотки — роторная и статорная. Кроме того, необходимо обратить внимание на то, что питание подается через своеобразный переключатель (который также имеет дополнительную функцию) — втягивающее реле на обмотки статора. Их всего четыре, подключены как показано на этой схеме:

Следовательно, для ротора подходят четыре щетки — две связаны с массой, а две — со вторыми выводами обмоток.Именно такая схема включения позволяет добиться от электродвигателя максимальной мощности. В том случае, если стартер ВАЗ 2110 не крутится, необходимо будет сначала проверить схему включения. А именно втягивающее реле и питание его обмотки. Для наглядности взглянем на работу механизма в разных режимах:

Реле втягивающего устройства — самая уязвимая часть всего пускового механизма. Дело в том, что именно он производит котировку большого тока.Только представьте, что минимальное значение тока колеблется в пределах 60..80 ампер! А если неисправен стартер ВАЗ 2110 и ротор его клин, то ток потребления обмоток может возрасти до нескольких сотен ампер! Следствие — подгорание контактов и невозможность проведения электрического тока. Часто сгорают обмотки втягивающего реле ВАЗ 2110, в этом случае не слышны даже щелчки при повороте ключа зажигания.

А теперь давайте немного разберемся, как работает вся эта система:

1. Включите зажигание и подачу питания на ЭБУ.
2. При повороте ключа в крайнее положение на обмотку втягивающего реле поступает питание.
3. Удерживающая обмотка позволяет якорю реле находиться в вытянутом состоянии. При этом контакты замыкаются и шестерня Bendix Starter ВАЗ 2110 подключается к свадьбе маховика.
4. По контактам течет ток, обмотка статора запитана.
5. При отсутствии повреждений обмотки статора подают питание на роторные.
6. Вокруг всех обмоток создается магнитное поле, а на роторе и статоре они разнонаправленные, поэтому будут постоянно пытаться отталкиваться друг от друга.
7. Благодаря магнитному полю вращается вращение.

В случае неисправности прицепного стартера ВАЗ 2110 питание всего узла реализовано не будет. Самый простой способ проверить сервис — замкнуть отверткой оба силовых вывода реле втягивающего.

Как заменить и отремонтировать

Для ремонта не требуется навыков, чтобы уметь обращаться с ключами от гаечных ключей (а их всего два). В первую очередь нужно полностью обесточить машину.Для этого снимите клемму с аккумуляторной батареи, и уберите ее в сторону — так вы освободите немного места, которое немного в инъекционных десятках. Но работать удобнее внизу, так как воздушный фильтр демонтировать не нужно. Если машина старая, то можно повредить резиновые фиксаторы, а покупать новые вещи будет лень (обычно бывает). А вот внизу может быть «проблема» в виде защиты. Решайте сами, какое из зол меньше.

Первым делом выдергиваем провод питания тягового реле, затем откручиваем от него провод питания.Ключом на «13» закручены три-две (в зависимости от модификации автомобиля) гайки гайки стартера ВАЗ 2110 к блоку сцепления. Вытащите весь узел и внимательно осмотрите. Конечно, внешний осмотр может выявить некоторые дефекты, кроме разрушения отверстий в крышке и загиба. Необходимо разобрать весь агрегат, чтобы провести его полную диагностику и ремонт. Конечно, самый оптимальный вариант — раз в 4-5 лет покупать новый стартер и ставить, а старый выкидывать или продавать в металлоломе.

Но если вы решили отремонтировать, то нужно учесть:

1. Очистка ламелей обязательна, так как грязь между ними представляет собой смесь графита и меди, которая является проводником. Следовательно, ротор может быть полностью замкнут накоротко. Если можно столько поставить.
2. Замена щеток в любом состоянии старые.
3. Установка новых гильз. Один находится в задней крышке стартера ВАЗ 2110, а второй — в блоке двигателя.
4. При необходимости устанавливается новый бендикс.

А теперь посчитайте, какая цена ремонта и на сколько хватит. Если примерно растянуть, то цена ремкомплекта будет в три раза меньше стоимости всего стартера. Но качество ремкомплекта может быть очень низким и ремонт нужно будет проводить практически ежегодно.

Стартер в любом автомобиле предназначен для раскрутки коленчатого вала двигателя при запуске. Он должен обладать значительной мощностью, чтобы преодолевать силу трения и сжатия в цилиндрах, возникающих во время работы.Иногда при стартерном ремонте ВАЗ 2110 делают ремонт, так как со временем приходит в негодность, некоторые узлы изнашиваются и требуют замены.

Но стартер предназначен только для кратковременной работы (до 20 секунд). Долго форсировать его крайне нежелательно, так как ток потребления на стартере очень большой, можно расплавить силовую проводку и разрядить аккумулятор.

Для проведения ремонта можно приобрести как готовый ремкомплект, так и все детали по отдельности.Но все зависит от производителя стартера, который установлен на автомобиле. Даже на конвейер в свое время ставились устройства разных производителей. А поскольку «десятки» давно не выпускаются, такие узлы сменили все владельцы.

Если не меняли, то проводился капитальный ремонт. Но не всегда потребность в «Капитале», иногда стартер отказывается идти в путь без причины, совершенно неожиданно для хозяина. Для диагностики достаточно выполнить несколько манипуляций, которые помогут определить причину неисправности и возможность ее устранения.

Основные узлы стартера ВАЗ 2110

Автомобильная электрическая машина ВАЗ 2110 представляет собой простой коллекторный двигатель постоянного тока, питающийся от аккумуляторной батареи большой емкости. Мощность такого двигателя при любых оборотах достаточно велика. Это свойство коллекторных двигателей успешно используется в электростартерах. При любой нагрузке на ротор мощность будет одинаковой. Но если стартер ВАЗ не крутится, нужно провести несколько неисправных манипуляций.Основные детали электростартера ВАЗ 2110:

• ротор с обмоткой и ламелями;
• статор с обмоткой;
• рукава в заднюю крышку;
• планетарный механизм из 3-х одинаковых шестерен, приводимых в движение ротором электродвигателя;
• втягивающее реле;
• бендикс — механизм, с помощью которого ось вращения стартера связана с винтом ДВС;
• чехол.

Все элементы отличаются высокой надежностью, но при выходе из строя их полная или частичная замена.Итак, если не работает стартер, есть возможность стереть щетки. На некоторых типах электростартеров их можно заменить, просто перекрутив старые и установив новые.

А некоторые производители делают «одноразовые» узлы, поэтому приходится прибегать к пайке. К тому же припаять олово крайне нежелательно из-за сильного нагрева щеток в процессе эксплуатации. Сварку медной проволоки желательно производить путем воздействия сильного тока.

Бендикс и планетарный редуктор

Конструктивно ротор электродвигателя постоянного тока отделен от ротора стартера планетарным механизмом, который состоит из солнечной шестерни круглой формы с зубьями на внутренней стороне.И еще 3 маленькие шестерни, вращающиеся внутри солнечной батареи, и внутренние зубья, связанные с последней шестерней, которая жестко связана с валом электродвигателя.

Но такие типы стартеров устанавливаются сравнительно недавно. Старые образцы изготавливаются без планетарного редуктора и имеют меньшее количество оборотов. Это их главный недостаток, несмотря на то, что надежность у них несколько выше, так как планетарный механизм довольно быстро изнашивается.

Bendix Electrostar — это механизм, состоящий из 2-х основных частей.Они представляют собой обгонную муфту и установленную на ней шестерню. Причем обгонная муфта связана с валом стартера с намотанными по спирали пазами. Именно по ним движется устройство в момент запуска. Если не работает стартер ВАЗ, то часто причина кроется в Бендиксе.

Кроме того, у него есть заглушка — две металлические пластины, которые крепятся на обгонной муфте с двух противоположных точек. Второй край пластин имеет прямоугольную форму. При повороте ключа зажигания втягивающее реле воздействует на эти пластины и перемещает шестерню на валу по спиральным пазам до тех пор, пока не произойдет захват со свадьбой маховика.

Ретрактор Reliele

Реле втягивающего устройства стартера — простейший электромагнит, состоящий из следующих элементов:

• футляр из немагнитного материала;
• якорь из магнитного материала;
Обмотка
• , расположенная в корпусе реле;
• 2 медных контакта и замыкающая их пластина.

Принцип работы довольно простой. К втягивающему реле подходят два плюсовых провода: от АКБ и от замка зажигания.А на втором напряжение появляется только в тот момент, когда ключ зажигания повернут по часовой стрелке до упора. При отпускании ключа напряжение на проводе управления пропадает.

В момент появления напряжения электромагнит срабатывает, обмотка в корпусе реле оказывается под постоянным напряжением. В результате притягивается якорь из магнитного материала, который задевает небольшой стержень в нижней части реле. Этот стержень жестко связан с перемычкой, которая при подаче напряжения на управляющий провод замыкается 2 силовых контакта электростартера.

При этом шестерня бендикса движется относительно вала стартера. В результате подача напряжения на обмотку электродвигателя должна быть заполнена маховиком и, соответственно, коленчатый вал двигателя начинает вращаться. Таким образом стартер ВАЗ 2110 работает на автомобиле.

Неисправности стартера

Диагностировать неисправность можно буквально с одной попытки запуска. Для этого достаточно повернуть ключ зажигания по часовой стрелке до упора.Слушайте, есть какие-то изменения. Если электродвигатель раскручивается, соответственно срабатывает реле втягивающего, неисправность кроется в планетарной коробке передач или в обгонной муфте. Во втором чаще бывает поломка. Для его устранения необходимо заменить Бендикс.

Если проблема в планетарных передачах, электростартер будет демонтирован и выбрана аналогичная передача. Возможен такой случай, при котором после поворота ключа в замке зажигания никаких изменений менять не должно, не шлепает реле втягивающего устройства.Проверить наличие напряжения на управляющем выходе реле. Можно даже поставить машину на стояночный тормоз, включить нейтральную передачу и, отключившись от управления втягивающим устройством, с помощью отрезка провода подать плюс от АКБ.

При срабатывании электромагнита неисправность должна быть записана в замке зажигания, проводке, предохранителях. Если щелчка нет, значит, обмотка электромагнитного реле повреждена. Лучший выход из такой ситуации — замена втягивающего устройства, хорошо, что стоимость не очень большая.Другой случай: втягивающий срабатывает, но стартер не крутится. Причин может быть 2: зависит от того, есть ли напряжение на силовом выходе реле, которое подключено к обмотке электростартера.

1. Есть напряжение — неисправность в щеточном узле или в обмотках ротора, статора.
2. Нет напряжения — загрязнение контактов внутри электромагнитного реле втягивающего устройства. Для ремонта достаточно будет его разобрать и наждачной бумагой очистить контакты.Но так как необходимо паять, то ремонт стартера усложняется и автовладельцу проще установить новое реле.

Вот так можно проверить стартер ВАЗ: быстро и без полной разборки узла. Но если неисправность внутри устройства, вам нужно будет ее удалить и разобрать практически до винта.

Автомобильная система зажигания состоит из множества узлов и механизмов, обеспечивающих нормальный запуск и работу силового агрегата.На автомобиле ВАЗ 2110 стартер — узел, при неудачном запуске двигателя это будет невозможно. Подробнее об этом устройстве, а также о его установке вы можете узнать из этого материала.

[Скрыть]

Характеристики стартера ВАЗ десятой модели

Перед тем, как установить новый 2110 и подключить его, разберемся с основными характеристиками. Рассмотрим расположение и устройство стартера ВАЗ 2110.

Расположение и назначение

Для запуска двигателя автомобиля необходимо проворачивать коленчатый вал.Коленчатый вал вращается в результате включения стартера, который, по сути, представляет собой электродвигатель постоянного тока. Мощность этого электродвигателя определяется минимальной частотой вращения коленчатого вала, а также моментом сопротивления его вращению. Несмотря на небольшие размеры, узел выполняет функции, позволяющие вращать маховик, что необходимо для движения поршней агрегата. Что касается места установки, если смотреть на машину спереди, лицом к двигателю, то узел находится с правой стороны моторного отсека, напротив сиденья водителя.

Устройство и принцип работы узла

На автомобилях ВАЗ 2110 инжекторный стартер в сборе состоит из множества различных узлов, при выполнении которых устройство будет хорошо работать.

Основные узлы механизма:

• заводной механизм;
• якорь;
• тянущая и удерживающая обмотки;
• тяговое реле;
• Щетки стартера ВАЗ 2110, при износе которых, кстати, требуется механизм.

Более подробно устройство и ВАЗ 2110 приведены в конце статьи.

Что касается принципа действия, то работа узла осуществляется в несколько этапов:

• компонент стартового узла Привод шестерни на вал якоря в зацеплении с зубчатой ​​частью маховика. ;
• далее вращение этого вала вращается, и вместе с ним вращается шестерня, которая впоследствии поворачивает вращение коленчатого вала двигателя через маховик, тем самым способствуя запуску агрегата;
• После запуска двигателя компонент привода должен приводить в действие зубчатый механизм из зацепления с зубчатым колесом маховика.

Какой стартер лучше поставить?

Если узел на вашем автомобиле вышел из строя, то вам придется либо его отремонтировать, либо поменять на исправный. В случае замены обязательно всплывет вопрос — какой стартер лучше поставить? На сегодняшний день на «десятках» можно использовать два типа устройств — с коробкой передач и без нее. Редуктор представляет собой устройство с малогабаритным электродвигателем и меньшим током. От обычных механизмов он отличается более высоким пусковым моментом, мощностью, вес у него намного больше, а пусковая мощность лучше (автор видео ремонта устройства в домашних условиях — канал COMPSMASTER).

К тому же редукторные устройства реже обслуживаются и, как показывает практика, ресурс у них выше. Механизмы этого типа позволяют обеспечить прокрутку коленчатого вала даже при разряде аккумулятора машины. Но следует отметить, что длительное использование такого пускового узла может привести к его более ускоренному выходу из строя. Одна из «болезней» коробок передач — это вращающаяся шестерня, которая, как правило, выходит из строя раньше других элементов.

Если говорить о традиционных стартерных механизмах без коробки передач, то в этом случае сам узел передает поступательное движение на шестерни.Такие устройства имеют более простую конструкцию и без проблем ремонтируются в случае поломки, это преимущество считается основным по сравнению с редукторными механизмами. Тем не менее, специалисты все же рекомендуют останавливать свой выбор на зубчатых узлах, так как они более прочные и в целом надежнее работают.

Инструкция по подключению своими руками

Итак, если вы решили установить новый механизм, то для начала вам потребуется демонтировать старый.

Как снять и установить новый прибор, какова его схема включения читайте ниже:

1. Для начала перетащите двигатель и выключите зажигание.Затем откройте моторный отсек и отсоедините аккумулятор. Все ремонтные работы, связанные с электрической частью, должны выполняться в обесточенной электросети. Если аккумулятор не выключить при разборке, это может привести к падению напряжения в системе, что может привести к выходу из строя пускового механизма или другого электрооборудования.
2. При отключенном аккумуляторе потребуется демонтировать защиту картера силового агрегата. Для этого затем залезьте под днище автомобиля и открутите все болты, фиксирующие защиту, затем снимите ее, а рядом поставьте болты, чтобы не потерять.
3. Теперь можно приступить к демонтажу элемента. Для этого сначала найдите, где находится устройство. Первым делом нужно открутить гайку верхнего стопорного механизма. Открутите его гаечным ключом и отложите в сторону.
4. Следующий этап лучше проводить под днищем автомобиля. Заберитесь под днище автомобиля и отключите кабель, который соединяется с выводом тягового реле. Если соединение плохое, на нем есть следы ржавчины или окисления, то на этом же этапе произведите чистку контактов, для этого можно использовать строительную железную щетку.
5. После выполнения этих действий нужно открутить гайку и отключить трос, который подключается к контактному выключателю тягового реле.
6. Далее остается открутить только гайку, которая находится на нижнем фиксаторе механизма. Теперь вы можете разобрать пусковое устройство и произвести замену на более функциональное и эффективное. Дальнейшая установка производится в обратной последовательности, не забудьте соединить все гайки и болты. Перед подключением проводов проверьте качество контактов, чтобы не допустить возможных проблем в будущем.

Фотогалерея

Как мы и обещали в начале статьи, представляем вашему вниманию более подробную схему устройства с обозначением всех составляющих элементов конструкции.

Как поменять охлаждающую жидкость на ВАЗ 2110. Какую охлаждающую жидкость заливают с завода? Что будет если не менять охлаждающую жидкость

Система охлаждения автомобиля позволяет двигателю продолжать работать в течение длительного периода времени. Без него невозможно было бы проехать даже 50 километров, так как двигатель перегревался бы и пришлось бы останавливаться.Такие поездки очень быстро заглушили бы мотор. Основными элементами системы охлаждения, за счет которых происходит теплообмен и охлаждение двигателя, является жидкостная.

Именно она принимает на себя всю температуру двигателя. Периодически его необходимо заменять, потому что постоянная операция меняет свои свойства, и он больше не может эффективно выполнять возложенную на него функцию. Поэтому поговорим о том, как будет произведена замена охлаждающей жидкости на ВАЗ 2115 своими руками.

Устройство системы охлаждения

1 — расширительный бачок пробковый; 2 — расширительный бачок; 3 — шланг для снятия охлаждающей жидкости с дроссельного патрубка; 4 — шланг от радиатора к расширительному бачку; 5 — отводной шланг радиатора; 6 — бачок радиатора левый; 7 — алюминиевые трубки радиатора; 8 — заглушка; 9 — бачок радиатора правый; 10 — сливная пробка; 11 — сердечник радиатора; 12 — кожух электровентилятора; 13 — крыльчатка электровентилятора; 14 — электродвигатель; 15 — шкив шестерни насоса; 16 — крыльчатка насоса; 17 — зубчатый ремень привода распределительного вала; 18 — блок двигателя; 19 — впускной патрубок насоса; 20 — шланг подачи радиатора; 21 — отводной шланг радиатора отопителя; 22 — шланг подачи охлаждающей жидкости к дроссельной заслонке; 23 — патрубок отводной; 24 — заправочный шланг; 25 — шланг подачи радиатора отопителя; 26 — термостат; 27 — датчик температуры охлаждающей жидкости; 28 — датчик указателя уровня охлаждающей жидкости.

Замена охлаждающей жидкости ВАЗ 2115

1. Отвинтите крышку расширительного бачка.
2. Выкрутите крепежные болты и снимите брызговик.
3. Заберитесь под машину и поставьте под сливную пробку емкость, через которую будет сливаться отработанная жидкость. Откручиваем пробки радиатора и блока цилиндров. Подождите, пока вся жидкость стечет, а затем затяните пробки.

4. Отсоедините шланг от дроссельной трубки и заполните горловину новой жидкостью.
5. Затяните пробку.
6. Включите зажигание и дайте двигателю поработать пару минут. Это необходимо для того, чтобы избавиться от скопления воздуха.
7. Остановите двигатель и проверьте уровень жидкости. При необходимости долейте.

Замена антифриза своими руками

Теперь вы знаете, как заменить охлаждающую жидкость, и теперь ваш двигатель будет защищен от перегрева. Напомним, что в предыдущей статье мы говорили своими руками.

Производитель рекомендует заменять охлаждающую жидкость через 2 года эксплуатации или через 60 тысяч километров пробега.Кроме того, если жидкость изменила свой цвет на красноватый, немедленно замените ее, поскольку такое изменение цвета указывает на то, что появились ингибирующие добавки, и жидкость стала агрессивной по отношению к частям системы охлаждения.

Вам понадобятся: ключ «8», гаечный ключ «13», отвертка, охлаждающая жидкость, чистая тряпка.

ПРЕДУПРЕЖДЕНИЯ

Заменяйте охлаждающую жидкость только при холодном двигателе.

Охлаждающая жидкость токсична, поэтому будьте осторожны при обращении с ней.

При запуске двигателя крышка расширительного бачка должна быть закрыта.

1. Припаркуйте автомобиль на ровной ровной поверхности. Если участок имеет уклон, припаркуйте автомобиль так, чтобы передняя часть была выше задней.

2. Отсоединить провод от «-» клеммы АКБ.

3. Откройте кран нагревателя, сдвинув рычаг управления краном вправо до упора.

4. Чтобы получить доступ к сливному отверстию пробки 1 на блоке двигателя, снимите модуль зажигания 2 вместе с кронштейном (см. «»).

5. Отвинтите крышку расширительного бачка.

6. Поставьте емкость под двигатель и открутите сливную пробку на блоке цилиндров.
Слив охлаждающей жидкости, удалите ее следы с блока цилиндров.

7. Подставьте емкость под радиатор, открутите сливную пробку на радиаторе и дождитесь полного слива охлаждающей жидкости из системы.

8. Установите заглушки на блок цилиндров и радиатор.

9. Для предотвращения образования воздушной пробки при заполнении системы охлаждения жидкостью ослабьте хомут и отсоедините шланг подачи охлаждающей жидкости от узла дроссельной заслонки нагревательной арматуры… Заливайте жидкость в расширительный бачок, пока она не начнет выходить из шланга.
Установите на место шланг.

10. Наконец, залейте охлаждающую жидкость в систему охлаждения двигателя в расширительный бачок до отметки «MAX». Установите на место крышку расширительного бачка.

WARNING

Плотно затяните крышку расширительного бачка.

Расширительный бачок находится под давлением при работающем двигателе, поэтому охлаждающая жидкость может вытечь из-под неплотно затянутой пробки или пробка может сломаться.

11. Установите модуль зажигания в порядке, обратном снятию.

12. Подключите провод к «-» клемме аккумуляторной батареи.

13. Запустите двигатель и дайте ему прогреться до рабочей температуры (перед включением вентилятора).
Затем заглушите двигатель, проверьте уровень охлаждающей жидкости и, при необходимости, долейте до отметки «MAX» на расширительном бачке.

WARNING

При работающем двигателе наблюдайте за температурой охлаждающей жидкости по манометру. Если стрелка переместится в красную зону, а вентилятор не включается, включите обогреватель и проверьте, какой воздух проходит через него.

Если через нагреватель проходит нагретый воздух, скорее всего, неисправен вентилятор; если холодно, значит в системе охлаждения двигателя образовалась воздушная пробка.

Затем заглушите двигатель. Чтобы удалить воздушную пробку, дайте двигателю остыть и открутите крышку расширительного бачка (будьте осторожны: если двигатель не полностью остынет, охлаждающая жидкость может вытечь из бачка).

Отсоединить шланг подачи охлаждающей жидкости от штуцера подогрева дроссельного узла и заполнить расширительный бачок жидкостью до нормы.

Многие автовладельцы даже не подозревают, что охлаждающую жидкость нужно менять со временем. На ВАЗ 2110 антифриз нужно менять каждые 45 тысяч км или раз в 2 года, что произойдет быстрее.

И будет такое: появление коррозии в ГБЦ и каналах блока, что приведет к снижению ресурса двигателя. Если разобрать двигатель автомобиля, в котором ни разу не меняли антифриз, можно ужаснуться. Коррозия повреждает охлаждающие каналы в головке блока цилиндров.

Для выполнения работ нам потребуются:

1. Отвертка крестовая
2. Головки «10» и «13»
3. Трещотка

Если у вас ВАЗ 2110 или 2112, то все просто, так как заглушка в блоке слива антифриза имеет доступ к самой себе. Но если на ВАЗ 2111 стоит ВАЗ, то сначала потребуется снять модуль зажигания. Он находится под четвертым цилиндром (см. Фото).

Отодвиньте модуль зажигания в сторону, чтобы не залить его охлаждающей жидкостью.Снимите защиту картера (открутить можно только переднюю часть защиты), чтобы установить емкость под слив.

Слив из блока цилиндров:

Слив радиатора:

После слива антифриза можно затянуть сливные пробки на радиаторе и блоке цилиндров. И приступаем к замене охлаждающей жидкости.

Во избежание проветривания системы охлаждения шланг подачи антифриза должен быть наклонен в сторону от дроссельной заслонки.(смотрите фото)

Теперь заливаем новую охлаждающую жидкость в расширительный бачок до тех пор, пока она не начнет вытекать из отсоединенного ранее шланга. Установите на место шланг и долейте антифриз до нужного уровня в бак, закрутите крышку.

Заведите машину и дайте ей поработать, пока не заработает вентилятор. Теперь дайте машине полностью остыть. На следующий день проверьте уровень антифриза. При необходимости долейте.

Также весь процесс замены антифриза вы можете посмотреть на видео:

Охлаждающая жидкость выполняет сразу несколько функций в работе автомобиля.Основные возможные задачи с этим веществом — охлаждение в системе работы двигателя (инжектор) и охлаждение двигателя.

При своевременной замене антифриза ВАЗ 2115 датчик температуры покажет низкую температуру … В этой статье мы расскажем, как слить антифриз на ВАЗ 2115 и как его заливать, а также описать причины протечек и падения уровня жидкости.

Основные действия, которые выполняет смазочно-охлаждающая жидкость.

1. Создание низкой температуры при работе коробки передач, а именно гидравлической жидкости, которую нужно заливать только в автомат.
2. Создание нормальной и стабильной температуры при работе двигателя (форсунки).
3. Отопление салона в зимнее время года. Благодаря заливке антифриза в автомобиль поступает тепло, поскольку оно проходит через обогреватель. Таким образом, мотор нагревает жижу, а вентилятор разносит ее по кабине.

Замена в автомобиле ВАЗ 2115 должна происходить каждые два года или каждые 45 тысяч км.Ведь антифриз, как и любое другое вещество, со временем теряет свои качества.

Как поменять охлаждающую жидкость

Перед тем, как начать замену в системе жидкостного охлаждения, необходимо выяснить, где находится это вещество, сколько антифриза необходимо закупить, как проверяется уровень, а также прочитать инструкцию по ремонту ниже.

Расширительный бачок, в который нужно залить антифриз, находится в моторном отсеке, немного левее брызговика, рядом с кронштейном, и фиксируется резиновыми хомутами.

Что выбрать? Антифриз или антифриз? Все зависит от ваших предпочтений. Антифриз по своей функциональности немного уступает антифризу. Например, антифриз продается в готовом виде или в виде концентрата (разведения 50 на 50). Вам понадобится объем 10 смещения.

Прежде чем приступить к замене, обратите внимание на датчик и его индикаторы. Помните, что нагрев — это одна из причин срочной замены … Тогда приступайте к проверке уровня.Для этого вам необходимо:

1. Выключите двигатель и дайте машине остыть.
2. Отстегните резиновый ремешок.
3. Вы увидите, что на баке есть пробка, открутите ее и посмотрите на отметку.

Если вы видите, что элемент отсутствует перед отметкой «min» или он меньше чем на 3-4 мм выше отметки «min», то необходимо немедленно провести ремонтные работы.

Как слить

Запаситесь каждому в первую очередь подходящими инструментами для работы:

• Ключ;
Отвертка
• ;
• дренажная емкость;
• новая жидкость.

Если у вас холодная машина, то можно переходить к первой части.

Как заполнить

Когда старое вещество полностью слилось, можно переходить ко второй части.

Сделано, замена в автомобиле ВАЗ 2115 успешно завершена.

Датчик температуры охлаждающей жидкости

Почему течет

Перед тем, как слить старую жидкость и поменять ее, нужно понять, почему она вытекает из вашего автомобиля ВАЗ 2115. Иногда определить это довольно сложно.Постарайтесь увидеть все соединения, есть несколько мест, где элемент может протечь.

1. Хомуты — они могут быть недостаточно тугими.
2. Сама труба, которая время от времени может треснуть.
3. Радиатор из-за механического повреждения.
4. Насос или насос, изнашивающийся в автомобилях ВАЗ с годами.
5. Утечка из-под головы.
6. При утечке осуществляется непосредственно в кабину автомобиля.

При обнаружении утечек любого из типов необходимо сначала отремонтировать это место, чтобы такая ситуация не повторилась, а затем заменить его.

Видео «Заправка системы охлаждения»

В этом видео показано, как удалить воздух и заполнить систему охлаждения.

После того, как вы узнали из нашей статьи, как заливать, сливать и почему течет антифриз, оставьте свой отзыв.

Применение антифриза в системе охлаждения автомобиля ВАЗ 2109, потерявшего свои технические свойства, приведет к перегреву двигателя и серьезным проблемам с агрегатом. В этой статье мы разберем, как слить Тосол ВАЗ 2109 и залить новую жидкость, а также как часто это нужно делать.

Какая охлаждающая жидкость заливается с завода?

Раньше при производстве хладагент Felix заливал в инжекторную и карбюраторную версии этих автомобилей розового цвета … Поэтому большинство автовладельцев все же предпочитают заливать именно этот антифриз.

Антифриз Феликс

Периодичность замены

Согласно официальному регламенту, производитель предусматривает замену охлаждающей жидкости в автомобилях с карбюраторными или инжекторными двигателями каждые 50-75 тысяч километров.Столь большой интервал обусловлен тем, что именно в этом интервале пройденных километров хладагент начинает терять свои свойства. И использование отработанного антифриза не допускается. Менять охлаждающую жидкость чаще, чем каждые 50 тысяч километров, нецелесообразно.

Признаки срочной замены антифриза

Необходимость замены охлаждающей жидкости раньше, чем это требуется официальными правилами, может возникнуть в нескольких случаях:

1. Если в хладагенте образовался нагар.Наличие отложений в веществе говорит о том, что оно начало терять свои свойства. В случае, когда осадок оседает плотным слоем на дне расширительного бачка или в магистралях, это приводит к тому, что жидкость не может эффективно циркулировать по трубам и каналам. Отложения хладагента более заметны при низких температурах воздуха.
2. Повышение температуры кристаллизации теплоносителя. Чтобы определить, при какой температуре начнет замерзать вещество, необходимо проверить плотность хладагента.Процедура диагностики проводится с помощью ареометра. В отсутствие прибора повышение температуры кристаллизации можно определить визуально. В таком хладагенте налет выглядит желтого цвета … В самой жидкости его не будет видно, но на пробке расширительного бачка в подкапотном пространстве его хорошо проследить.
3. Изменение цвета хладагента и изменение цвета на коричневый. Если вещество станет коричневым, это свидетельствует о наличии коррозионных отложений на металлических компонентах.система охлаждения … Обесцвечивание может быть из-за того, что антифризные присадки потеряли свои свойства.
4. Перегрев силового агрегата … Если проблема не связана с механическими неисправностями двигателя автомобиля, необходимо проверить качество охлаждающей жидкости.

Выбор жидкости для ВАЗ 2109

Системы охлаждения ВАЗ 2109 нечувствительны к заливу определенных хладагентов. Поэтому помимо антифриза Феликс при необходимости можно использовать традиционный антифриз синего оттенка… На практике хорошо зарекомендовали себя товары от производителя Luxe. Антифриз зеленого цвета.

Контроль уровня и требуемый объем

Перед заменой рабочего тела автовладелец должен знать, какой объем системы охлаждения «Девятка» и сколько хладагента войдет в нее, чтобы купить необходимое количество жидкости для выполнения поставленной задачи. Пластиковая емкость под капотом при замене вмещает около 8,7 литров антифриза. Если рабочее вещество не слито полностью из системы, то сливают примерно 7-7.В нем получится 5 литров. Что касается контроля уровня, то он осуществляется по меткам расширительного бачка в моторном отсеке. Учтите, что когда двигатель машины прогрет, объем жидкости может быть выше. Поэтому перед проверкой двигатель необходимо выключить и дать ему остыть.

В идеале уровень хладагента должен находиться между двумя отметками — MIN и MAX.

Пользователь serber24 Sani4 в своем видео наглядно продемонстрировал процедуру замены антифриза в автомобиле ВАЗ 2109.

По каким причинам расходуется охлаждающая жидкость?

Количество хладагента в холодильной системе уменьшится по нескольким причинам:

1. Низкие отрицательные температуры … ПРИ сильном морозе жидкость уменьшается в объеме. Это нельзя назвать утечкой, но зимой автовладельцы часто путают такую ​​проблему с утечкой жидкости. В холодное время года специалисты рекомендуют доливать хладагент в систему.
2. Трещины и повреждения расширительного бачка или крышки.Как показывает практика, если дефект на таре незначительный, обнаружить его визуально будет непросто. Трещина может выглядеть как царапина. Потребуется детальная диагностика. Для выявления течи придется использовать специальный краситель, который добавляется в жидкость.
3. Недостаточная герметичность трубопроводных соединений или повреждение труб. Эту проблему можно четко обозначить. В местах неисправностей заметны влажные следы хладагента. Если дефект незначительный, то обнаружить его с помощью визуальной диагностики также не удастся.Вам нужно будет добавить краситель в хладагент.
4. Поврежден термостат или прокладка. При наличии дефектов на уплотнении устройства жидкость будет просачиваться, со временем ее количество в системе охлаждения уменьшится.
5. Повреждение радиаторного устройства системы отопления. В процессе эксплуатации изнашивается радиатор. Если он уже отработал свой срок службы, то хладагент может просочиться через образовавшиеся на нем трещины или через подсоединенный к нему шланг. Доливать жидкость нецелесообразно, необходимо заменить радиатор охлаждения.
6. Дефекты прокладки ГБЦ … При повреждении образуется течь. В результате антифриз начнет смешиваться с моторным маслом, которое попадет в хладагент. Устранение неисправности заключается в замене прокладки ГБЦ.

Заправка

Процедура добавления хладагента выполняется на холодном двигателе. Для того, чтобы добавить антифриз, нужно открыть капот автомобиля и открутить крышку расширительного бачка. В емкость добавляется необходимое количество жидкости, после чего крышка завинчивается.

Если вы не знаете, какая жидкость использовалась раньше, лучше ее поменять. Поскольку смешивание хладагентов разных типов приведет к потере свойств вещества.

Инструкция по самостоятельной замене

Ниже разберем, как заменить охлаждающую жидкость в «Девятке».

Что нужно заменить?

Если менять хладагент самостоятельно, то потребуется:

• гаечный ключ на 8;
• ключ шестигранный 12;
• разрезанная бутылка или ведро, в которое вы будете наливать отработанный хладагент;
• дистиллированная вода или специальный инструмент, если есть необходимость промыть систему охлаждения.

Из видео пользователя AvtoDrive можно узнать, как производится замена хладагента в автомобиле ВАЗ 2109.

Как слить?

Для полного слива Тосола в ВАЗ 2109 из системы необходимо выполнить следующие действия:

1. Автомобиль загоняют в гараж с ямой или на эстакаду. Поверхность, на которой стоит машина, должна быть ровной. Если нет возможности обеспечить такие условия, то сделайте переднюю часть автомобиля немного выше. Для этого установите на домкрат передние колеса.
2. Запустите силовой агрегат автомобиля и переведите ручку управления печкой в ​​крайнее правое положение, чтобы отопитель выдувал горячий воздух.
3. Пролезьте под днище автомобиля и снимите защиту картера двигателя. Для этого нужно открутить винты, которыми он крепится.
4. Заглушите двигатель и ослабьте болт, удерживающий отрицательную клемму аккумулятора. Это сделано для того, чтобы в процессе слива не произошло короткого замыкания.
5. Открутите крышку наливной горловины расширительного бачка.Это снизит давление при сливе отходов.
6. Подставьте емкость для сбора «отходов» под сливную пробку на блоке цилиндров. Открутите пробку, начнется процесс слива отработанной жидкости.
7. Когда слив будет полным, замените пробку. Теперь нужно слить рабочее вещество из радиатора охлаждения. Для этого открутите пластиковую заглушку на радиаторе, заранее поставив под нее тару. Когда слив закончится, снова закрутите крышку.

Как правильно промывать?

Если слитый хладагент слишком грязный или содержит следы отложений, промойте систему хладагента. Для этого можно использовать дистиллированную воду или специальное чистящее средство, которое продается в любом автомобильном магазине.

Правильный порядок проведения процедуры промывки следующий:

1. Залить дистиллят или промывочное средство в силовой агрегат ВАЗ 2109 через заливное отверстие, расположенное на бачке под капотом. Для этого открутите пробку и долейте туда достаточно жидкости, чтобы ее уровень находился между отметками MIN и MAX на емкости.
2. Запустите двигатель автомобиля, дайте ему поработать на холостом ходу около десяти минут.
3. Заглушите двигатель и повторите процесс слива вещества.
4. Оценить качество сливаемой жидкости. Если она слишком грязная и в ней есть следы осадка, процедура промывки системы повторяется до тех пор, пока вода не станет более-менее чистой.

Пользователь Aveo Show в своем видео показал, как проводится процедура замены антифриза, а также чистка системы охлаждения в автомобиле ВАЗ 2109.

Как заполнить?

Залить антифриз необходимо следующим образом:

1. Открутить крышку бачка в моторном отсеке. Для большего удобства в него можно установить лейку.
2. Убедитесь, что все крышки (сливной и радиаторной) плотно закрыты. Проверьте целостность шлангов и трубопроводов. Убедитесь, что термостат работает.
3. Залейте в расширительный бачок свежую жидкость. Уровень хладагента должен находиться между отметками MIN и MAX.
4. Затяните крышку расширительного бачка и запустите двигатель.
5. Двигатель должен поработать на холостом ходу около десяти минут.
6. Заберитесь под днище автомобиля и убедитесь в отсутствии утечки хладагента.

Стоимость замены

Цена пятилитровой канистры антифриза «Феликс» на сегодняшний день составляет около 600 рублей. Для полной замены требуются два баллона с хладагентом. Пятилитровая емкость хладагента Luxe Antifreeze будет стоить около 550 рублей.

Что чревато несвоевременной заменой

При несоблюдении сроков замены автовладелец столкнется со следующими проблемами:

1. Антифриз не сможет выполнять возложенные на него функции.Это приведет к тому, что при низких температурах система обогрева автомобиля будет работать не так эффективно. В некоторых случаях плита вообще не работает.
2. Из-за появления отложений в трубах и радиаторном устройстве автомобиля будет нарушена циркуляция рабочей жидкости. Это вызовет чрезмерный нагрев силового агрегата. Продолжительное использование машины с перегретым двигателем может привести к повреждению устройства.

Дпкв ваз 2110 где находится. Что будет если сломается датчик

Благодаря инновационным технологиям в ВАЗ 2110 двигатель управляется компьютером.Множественные датчики записывают информацию и перенаправляют ее в главный центр, который контролирует работу систем.

Если регулятор выходит из строя, датчик коленчатого вала останавливает работу двигателя. Основная функция этого агрегата — синхронизировать процессы подачи топлива и работы системы зажигания. При выходе из строя устройства синхронная работа этих систем нарушается. Это приводит к тому, что искра будет отсутствовать, а топливо не подается. Двигатель может проработать определенное время, но вскоре заглохнет.

Датчик — единственное устройство, без которого двигатель не может выполнять свою функцию.

Датчик использует принцип электромагнитной индукции. Необходимая информация будет считана с зубчатого шкива привода генератора.

Неисправности датчика коленвала бывают двух типов:

1. Повреждение деталей и обмоток устройства.
2. Нарушение целостности провода и соединений в цепи.

Конструкция датчика положения коленчатого вала проста.Ломается редко. Ошибки или неисправности датчика коленвала в ВАЗ 2110 8 клапанов, как правило, связаны с заводским браком, механическими повреждениями и загрязнениями. Первые два пункта не зависят от самого водителя, но чистоту под капотом можно контролировать самостоятельно.

На моторный отсек влияют различные разрушающие факторы. Летящая с проезжей части пыль, камни, перепады температур доставляют ряд проблем в месте утечки масла.Если обнаружена течь моторного масла, ее следует устранить в обязательном порядке. Своевременная мера особенно важна в месте нахождения датчика. Следует следить за чистотой контактов и их безопасностью. Важно убедиться, что изолированные провода не имеют оголенных проводов или повреждений. Ремонт проводки датчика коленвала ВАЗ 2110 лучше доверить специалистам.

Признаки, по которым можно определить неисправность

Для проверки работы датчика коленвала достаточно простых инструментов: обычной отвертки, мультиметра.

Если прибор неисправен не полностью, то основными признаками неисправности 8-ми клапанного датчика коленвала ВАЗ 2110 являются:

1. На главной панели загорается сигнальная лампа, рекомендующая проверку двигателя.
2. Снижение тяги.
3. Обороты двигателя нестабильны.
4. Не удается запустить двигатель.
5. Раздаются выстрелы из впускного и выпускного коллекторов.
6. Даже на холостом ходу двигатель работает хаотично.

Эти знаки указывают на необходимость замены датчика.

Если этот датчик полностью выйдет из строя, то двигатель немедленно остановится, так как он не будет выполнять свою роль:

1. Подайте сигнал на модуль зажигания.
2. При проворачивании коленчатого вала стартером искры не будет.
3. Бензин в рейку не потечет.
4. Блок управления перестанет работать: он перестанет подавать сигналы, необходимые для нормального функционирования двигателя.

Поверхность сенсора может забиться.Ей нужна уборка. Однако, если причина кроется в самом устройстве, то его необходимо будет заменить.

Для проверки датчика коленвала необходимо его полностью снять. Прежде всего, вам нужно добраться до него. Он находится возле шкива генератора на крышке масляного насоса. Устройство следует удалить. Для этого подойдет гаечный ключ на 10 мм.

Перед тем, как приступить к снятию устройства, следует нанести на него и картер специальные отметки, чтобы в дальнейшем устройство можно было легко поставить на место или правильно установить новое.

Сначала сделайте визуальный осмотр. Если на устройстве есть видимые механические повреждения, видны царапины, вмятины, то рекомендуется полная замена устройства. Если видимых повреждений нет, то воспользуйтесь мультиметром. Между датчиком и синхронизирующим диском должен оставаться зазор 0,6 — 1,5 мм. Если есть возможность проверить узел на диагностическом сканере, то сразу появится ошибка в размещении. Однако это также может быть связано с обрывом провода.

Для первого варианта тестирования вам понадобится омметр, который измеряет сопротивление обмотки.Норма по индикатору 550-750 Ом. Если по сравнению с нормой есть небольшая разница до 10%, то в этом нет ничего страшного. При наличии серьезных отклонений прибор подлежит замене.

Проверить датчик также можно с помощью вольтметра. Для этого варианта требуются трансформатор и измеритель индуктивности. Возможно, этот метод окажется слишком сложным и дорогостоящим. Хотя считается достаточно эффективным.

Для начала нужно рассчитать индуктивность.Если устройство исправно, то это значение будет в районе 200 — 4000 IH. В этом случае напряжение питания будет не менее 500 мВ. Затем снимают мегаомметр и измеряют сопротивление, которое не должно быть ниже 20 МОм.

Поломки датчика коленвала на ВАЗ 2110 достаточно редки и связаны с скоплением грязи, заводским браком, механическими повреждениями.

Определение неисправности датчика коленвала в ВАЗ 2110 8 клапанов и их устранение взаимосвязаны с заменой прибора.Легко сделать. Надо его снять, а вместо него поставить новый.

Для замены датчика коленвала на ВАЗ 2110 важно учитывать ряд нюансов:

1. Запчасти необходимо приобретать в специализированных магазинах.
2. При установке нового датчика соблюдайте исходное положение. Соответствующие надписи помогут вам это запомнить. Также необходимо соблюдать распиновку датчика коленвала ВАЗ 2110.
3. Между датчиком и диском синхронизации должен быть зазор.
4. Болты затягивать с моментом затяжки не более 8 — 12 нм.

Если датчик положения коленвала ВАЗ 2110 8 клапанов не прошел испытания и проверки, можно судить о его поломке. При покупке и установке нового атрибута следует его протестировать. Нужно хотя бы сопротивление измерить. Если проверка показала, что он исправен, то датчик можно устанавливать на автомобиль.Не забывайте, что между зубьями шкива и датчиком должно быть пространство. От этого фактора зависит, насколько правильно будет работать система управления.

О поломке датчика коленвала ВАЗ 2110 8 клапанов говорят, когда он не прошел проверку.

Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить. Именно с его помощью отслеживается частота вращения двигателя. Стабильная работа возможна только при нормальном функционировании данного устройства и системы управления.Многие датчики отправляют сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов регулирует момент зажигания и подачу смеси в камеры сгорания. Но если произойдет поломка, двигатель перестанет работать в штатном режиме — пропадет искра, топливо в камеры сгорания не поступит. И запустить двигатель ни в горячем, ни в холодном состоянии будет невозможно.

Принцип работы датчика коленвала

С датчика, установленного напротив коленвала, сигнал поступает на электронный блок управления.Но есть одна особенность — на шкиве 58 зубьев. И есть небольшой зазор — он равен расстоянию между двумя зубцами. Именно с этим зазором датчик распознает положение.

Выглядит это так:

1. При вращении коленвала датчик считывает количество зубцов — должно быть ровно 58 импульсов с равным зазором между соседними.
2. Все эти данные передаются по проводу датчика коленвала ВАЗ-2110 на электронный блок управления.
3. Затем датчик входит в зазор без зубцов на шкиве и ЭБУ контролирует это состояние.
4. С помощью щели без зубцов считывается количество оборотов мотора.
5. Благодаря наличию зубцов, расположенных на равном расстоянии друг от друга, электронный блок микроконтроллера понимает положение коленчатого вала.

Если вам нужно заменить устройство, обязательно установите то же, что и раньше. В противном случае мотор может выйти из строя или вообще не работать.

Как определить поломку?

Для проверки работоспособности устройства вам потребуются отвертка и мультиметр.

К основным признакам поломки ДПКВ относятся:

1. Нестабильная работа двигателя на холостом ходу, полная остановка.
2. Пониженная мощность и тяга.
3. Число оборотов коленвала постоянно скачет.
4. Возможна детонация — слышны выстрелы во впускном и выпускном коллекторах.
5. Запуск двигателя затруднен или невозможен.
6. Двигатель в приборке.

Если есть один из симптомов, то это прямо указывает на необходимость замены датчика коленвала ВАЗ-2110.

Как снять устройство?

Датчик расположен на стороне привода генератора, напротив шкива коленчатого вала … Вы можете найти его, посмотрев на заднюю часть двигателя, на масляный насос. Перед снятием устройства сделайте отметки — это позволит установить новое в правильное положение. Следовательно, после ремонта двигатель не выйдет из строя.

Для демонтажа понадобится ключ на 10. Порядок работ следующий:

1. Отсоедините колодку с проводами, которые соединяли прибор с системой управления двигателем.
2. Сделав отметки, откручиваем гайку от корпуса датчика.
3. Снимите устройство для проверки или замены.

Но может датчик исправен, значит надо его проверить. Перед снятием ДПКВ измерьте расстояние от его края до шкива — оно должно быть в пределах 0.6-1,5 мм. Если больше максимального значения, то отрегулируйте и попробуйте запустить мотор.

Диагностика омметром

Самое первое, что можно сделать, это измерить сопротивление обмотки датчика. По принятым производителем нормам нормальным является значение 550-750 Ом. Вполне допустимо, если оно отличается на 50-100 Ом от этих значений. Но если сопротивление слишком велико или отсутствует (обрыв), обязательно замените датчик коленвала ВАЗ-2110. Но поломка случается крайне редко — гораздо чаще на его активной части скапливается грязь и пыль, либо корпус подвергается механическим воздействиям.Старайтесь чаще чистить прибор и не подвергать его ударам.

Особенности замены

Теперь вы знаете коленвал ВАЗ-2110, и если он сломан, вам необходимо его заменить.

Обратите внимание на несколько нюансов, которые необходимо учитывать:

1. Старайтесь приобретать качественные товары, рекомендованные производителем.
2. Обязательно пометьте для облегчения замены устройства.
3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в допустимых пределах.
4. Момент затяжки для резьбовых соединений 8-12 Н * м.
5. Перед установкой нового датчика измерьте сопротивление.

Своевременная очистка активной поверхности прибора обеспечит его нормальную работу на долгое время. Однако нельзя использовать жесткие методы — используйте мягкую тряпку или старую зубную щетку (наиболее подходящий инструмент для этой работы). Недопустимо использование металлических щеток или наждачной бумаги. Чтобы лучше удалить грязь с поверхности, нанесите небольшое количество WD-40.Затем протрите ДПКВ насухо и попробуйте запустить двигатель.

С помощью датчика коленвала ВАЗ-2110 осуществляется смесеобразование в топливной рампе. Это устройство формирует сигнал, который поступает на электронный блок управления двигателем внутреннего сгорания … Устройство используется только на инжекторных двигателях, для карбюраторных двигателей они не нужны. В карбюраторных двигателях топливо впрыскивается в камеры сгорания под действием атмосферного давления. А на электроды свечей искра подается распределителем (распределителем зажигания).

Особенности систем впрыска

Система впрыска работает благодаря сенсорной системе и блоку управления. Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. Следующие датчики отвечают за правильную работу двигателя:

1. Положения коленвала.
2. Положение распредвала (не на всех модификациях).
3. Давление во впускном коллекторе.
4. Лямбда-зонд.
5. Скорости.
6. Массовый расход воздуха.
7. Положение дроссельной заслонки.

А главную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подачи высокого напряжения на электроды свечи зажигания. В конструкции есть датчик температуры, но на работу он практически не влияет. Необходимо контролировать температуру двигателя и подавать сигнал на указатель (или на бортовой компьютер). Но он окажется незаменим, если потребуется реализовать автоматическое переключение видов топлива (с бензина на газ и наоборот).

Алгоритм работы системы впрыска

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы от всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются. Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут предоставлять движку различные характеристики.

Можно добиться увеличения мощности (увеличится расход бензина) или уменьшения расхода (пострадает мощность).Но большинство автомобилистов отдают предпочтение программам, работающим со средними параметрами. При этом сигнал с датчика положения коленвала ВАЗ-2110 не меняется, корректируется только реакция исполнительных механизмов на изменение входных данных.

Немного о коленчатом валу

Коленчатый вал — важнейший элемент любого двигателя внутреннего сгорания. Приводится в действие стартером (в момент пуска) и поршнями (в работе). От него крутящий момент передается на коробку передач, газораспределительную систему, вспомогательные механизмы… А чтобы впрыск топлива проводился своевременно, в нужный момент образовалась искра, нужен датчик коленвала ВАЗ-2110.

Он контролирует положение шкива и передает сигнал на электронный блок управления. У шкива есть зубья, расстояние между ними одинаковое. Но в одном месте щель — два зуба отсутствуют. Датчик положения реагирует на приближение металла. Когда возле датчика проходит пустое пространство, формируется сигнал — блок управления уведомляется о том, что произошел один оборот коленчатого вала.

Что будет, если датчик сломается?

При выходе из строя датчика коленвала ВАЗ-2110 то проявятся симптомы, характерные для его поломки. Если устройство выйдет из строя полностью, то двигатель сразу остановится, так как не будут выполняться следующие процессы:

1. Полное отсутствие сигналов на модуль зажигания. Искры не возникают при проворачивании коленчатого вала стартером.
2. Поток бензина в рейку полностью пропадает или замедляется.
3. Отказывает блок управления — перестает подавать сигналы необходимые для нормального функционирования двигателя.

Иногда просто забивается активная поверхность сенсора. В этом случае достаточно очистить грязь. Но если причина поломки кроется в самом устройстве, то его нужно просто полностью поменять.

Основные симптомы поломок

Но если устройство не полностью вышло из строя, а только проявляет признаки поломки, вы это сразу увидите.На приборной панели загорится лампа, указывающая на наличие неисправности двигателя.

Это будет сопровождаться следующими знаками:

1. Нестабильный холостой ход.
2. Пониженные тяговые характеристики автомобиля.
3. Самопроизвольное изменение числа оборотов двигателя.
4. Затрудненный запуск двигателя.
5. Наличие хлопков во впускном коллекторе.

При наличии таких симптомов датчик положения коленвала ВАЗ-2110 подлежит замене.Он находится рядом с крышкой масляного насоса, рядом со шкивом привода генератора.

Методы диагностики сенсора

Независимо от того, как вы тестируете устройство, вам придется его полностью удалить. Для этого нужно сделать отметки на картере, чтобы впоследствии правильно установить новый датчик. Откручивается устройство ключом на «10». При установке обязательно соблюдать зазор между активной частью датчика и синхронизатором — он должен быть от 0,6 до 1,5 мм.

Сначала произведите визуальный осмотр устройства — при наличии механических повреждений, царапин, вмятин рекомендуется заменить. Но если внешних признаков поломок нет, придется провести диагностику омметром или вольтметром. Конечно, если имеется диагностический сканер, он покажет вам ошибку датчика положения коленчатого вала. Но только ошибка может появиться при обрыве проводки.

Как проверить датчик омметром

Таким способом вы измеряете обмотку прибора.Для этого переведите мультиметр в режим измерения сопротивления и проведите диагностику. Производители датчиков устанавливают определенный диапазон значений сопротивления — 550-750 Ом.

Поэтому при выходе за этот диапазон можно говорить о поломке датчика. Но следует отметить, что производители датчиков допускают небольшое отклонение от нижнего и верхнего пределов. Но за небольшую стоимость — не более 10%.

Проверка датчика вольтметром

Еще вам понадобятся трансформатор и измеритель индуктивности.Сразу подумайте, не слишком ли сложный способ диагностики неисправности датчика коленвала ВАЗ-2110? На самом деле этот метод несколько более эффективен. Сначала измерьте сопротивление и проверьте индуктивность (для исправного устройства она должна быть в пределах 200-4000 мГн). В этом случае напряжение питания должно быть 500 мВ. Затем измерьте сопротивление мегомметром — оно должно быть меньше 20 МОм.

Вывод

В случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел проверку, можно говорить о его поломке.Желательно новый прибор проверить перед установкой — хотя бы измерить сопротивление. Только убедившись, что он исправен, можно устанавливать его на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива — от этого зависит правильная работа системы управления.

Приветствую вас друзья на сайте автосервиса своими руками. Двигатели современного поколения отличаются хорошими характеристиками и топливной экономичностью.

Настройки двигателя контролируются компьютером.Показатели его работы снимаются с различных датчиков.

Из них только один может остановить двигатель в случае поломки. Это датчик положения коленчатого вала (ДПКВ). Его основная задача в автомобиле ВАЗ 2110 — синхронизация систем подачи топлива и зажигания.

Если этот узел выходит из строя, эта синхронность нарушается, из-за этого выходит из строя вся система. Искра пропадает, топливо не подается. Силовой агрегат может не вести себя должным образом и в конце концов все равно остановится.

Принцип действия датчика положения коленчатого вала — снимает показания о частоте вращения ВЧ и его положении по магнитным импульсам.У двигателей ВАЗ немного другие датчики ПКВ, поэтому нужно только поменять на аналогичный. Также советуем прочитать, как проверить датчик положения дроссельной заслонки.

Если датчик вышел из строя, вы можете проверить его с помощью одной отвертки и мультиметра. Первым признаком поломки датчика положения коленвала ВАЗ 2110 является большое падение мощности, а также когда горит лампа «Проверьте двигатель».

Список других признаков повреждения ДПКВ:

• Нестабильный холостой ход.
• Увеличение и уменьшение оборотов двигателя.
• Падение тяги.
• Стук двигателя, выстрел во впускной или выпускной коллектор.
• Двигатель не запускается.

Находится в не очень удобном месте на двигателе, чтобы добраться до него нужно потратить некоторое время. Его расположение на крышке масляного насоса, рядом со шкивом генератора.

Как проверить датчик положения коленвала ВАЗ 2110

Как проверить ДПКВ ВАЗ 2110 и убедиться, что он не исправен? Есть пара вариантов поломки сенсора.Но вы можете рассмотреть только два из них, самые распространенные.

В любом случае снимать нужно ключом на десять. Перед снятием наносим метки на датчик и картер для фиксации исходного положения.

При отсутствии внешних или иных повреждений ДПКВ проверяется другими приборами. Как проверить датчик холостого хода.

Еще одно замечание при разборке — необходимо измерить расстояние между датчиком и синхронизатором. У них должен быть зазор 0.6-1,5 миллиметра.

Первый способ проверить омметром. Необходимо измерить сопротивление обмотки. Производитель указывает число 550-750 Ом.

Но они могут немного отличаться. При значительных отклонениях в показаниях необходимо заменить ДПКВ ВАЗ 2110 на аналогичный.

Конструкция ДПКВ очень проста и он редко выходит из строя, основные причины — загрязнение, механическое повреждение или просто дефект.

По второму способу еще нужно достать вольтметр, измеритель индуктивности и трансформатор.Мы измеряем сопротивление, как описано в предыдущем методе, при комнатной температуре.

При замене датчика своими руками не забывайте о его исходном положении. И обратите внимание на расстояние между приводным диском и новым датчиком положения коленчатого вала.

Момент, с которым нужно затянуть болты 8 — 12 Н * м. Замена должна производиться только в том случае, если вы уверены, что данный агрегат не работает должным образом. Новый датчик может привести к неправильной работе двигателя, обычно его также проверяют перед установкой.

Ни для кого не секрет, что управление двигателем на «десятой» модели отечественного автопроизводителя АвтоВАЗ осуществляется компьютером. Различные датчики принимают данные, отправляют их на главный компьютер, который распределяет работу систем.

Примечательно, но только этот элемент способен оставить двигатель работать при выходе из строя регулятора. Назначение этого датчика — синхронизировать систему зажигания и систему подачи топлива.

Если устройство выходит из строя, синхронизация нарушается. Следовательно, вся система выходит из строя. Искры нет, топливо не подается. Двигатель может какое-то время вести себя странно, но потом все равно глохнет.

Как он работает

Посмотрим, как работает этот элемент. Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении с помощью магнитных импульсов.

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, также используются различные датчики ПКВ. Поэтому при замене обязательно выбирайте аналогичный прибор, так как регулятор с другими характеристиками банально не подойдет, поэтому система все равно не будет работать даже при наличии качественного исправного датчика.

Признаки неисправности

Если в вашем распоряжении есть мультиметр и обычная отвертка, вы без проблем сможете самостоятельно проверить работу прибора.

Признаки неисправности датчика коленвала:

• На приборной панели загорается сигнальная лампа, рекомендующая проверить двигатель;
• На холостом ходу двигатель ведет себя нестабильно;
• Тяговые капли;
• Обороты двигателя падают, повышаются;
• Происходит детонация, то есть выстрелы из впускного или выпускного коллектора;
• Двигатель не запускается.

Чек

Прежде чем его проверить, сначала нужно добраться до него. Причем расположено устройство в не очень удобном месте на двигателе. Так что будьте готовы потратить на это немного времени.

Вообще искомый датчик находится на крышке масляного насоса. Искать его нужно прямо возле шкива генератора.

Теперь к вопросу, как это проверить. Давайте рассмотрим две наиболее распространенные ситуации, но сначала давайте удалим элемент.

• Датчик демонтируется ключом на 10 мм;
• Обязательно сделайте специальные отметки на картере и датчике перед снятием. Это позволит вернуть его на исходное место или установить новый регулятор в правильное положение;
• Если нет внешних видимых повреждений датчика коленвала, то необходимо использовать мультиметр;
• Не забудьте измерить расстояние между датчиком и шкалой синхронизации. В нормальном положении зазор составляет 0.6 и 1,5 миллиметра.

Первый способ проверки

В этом случае вам понадобится омметр , которым вы замените сопротивление на обмотке. По нормам завода-производителя показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели немного отличаются от нормы. Если отклонения серьезные, датчик обязательно придется заменить.

Следует справедливо отметить, что датчик положения коленвала на моделях ВАЗ 2110 выходит из строя редко.Среди основных причин отказа от нормальной функциональности — скопление грязи, механические повреждения, а также банальный заводской брак.

Метод второй

Для этого требуются вольтметр, трансформатор и измеритель индуктивности. Сопротивление желательно измерять в условиях компактной температуры.

Когда будут получены показания омметра, вооружитесь измерителем индуктивности. IN Обычно прибор должен показывать от 200 до 4000 единиц (миллигенри).

Мегаомметр измеряет сопротивление, когда на обмотку датчика положения коленчатого вала подается напряжение 500 вольт. В нормальных условиях показания будут не более 20 МОм.

Нюансы замены

Заменить датчик достаточно просто. Его удаляют из среды обитания, а на его место устанавливают новое устройство.

Однако важно учесть некоторые нюансы.

1. Выбирайте качественные автозапчасти, которые стоит приобретать в специализированных магазинах.Желательно проверить их работоспособность на месте.
2. При замене нового регулятора сохраните исходное положение. Чтобы запомнить это, нанесите маркером или мелом соответствующие отметки.
3. Не забывайте соблюдать необходимое расстояние между датчиком и синхронизирующим диском. Мы уже сообщали вам о нормальном индикаторе разрыва.
4. Болты необходимо затягивать с моментом затяжки не более 8-12 нм.
5. Проверить новый датчик перед вводом в работу топливной системы… Неправильно подобранное устройство может привести к ряду других неисправностей, выходу из строя силового агрегата.

Самостоятельно проверить и поменять датчик положения коленвала на отечественную «десятку» не сложно. Самый проблемный этап работы — получение доступа к устройству, так как оно спрятано достаточно далеко. Однако, если вы справитесь с этим, все последующие действия покажутся пустяком.

Как заменить стартер ВАЗ-2110 / Паултюрнер-Митчелл.com

Наверное, каждый водитель отечественной «десятки» сталкивался с такой проблемой, когда нужно срочно куда-то ехать, а машина не хочет заводиться. Иногда причина кроется в низком заряде аккумулятора. Но если вы уверены, что эта деталь полностью заряжена, внимательно присмотритесь к стартеру ВАЗ-2110. Именно он выполняет функцию запуска двигателя. Но если в нем кроется проблема, не отчаивайтесь, ведь устранить эту неприятность можно очень быстро, причем своими руками.

В этой статье мы расскажем, как устроен стартер ВАЗ 2110 и чем его можно заменить.

Конструкция детали

Эта деталь является основной в системе запуска двигателя. Без стартера невозможно построить ни один современный автомобиль, поэтому именно он раскручивает коленвал на определенную частоту, способствуя тем самым быстрому запуску двигателя. Также в некоторых моделях запчастей есть специальное пусковое устройство (как правило, они комплектуются только стартерами, которые нельзя включить сами по себе).

Как выбрать стартер ВАЗ-2110?

При выборе необходимо приобретать только ту запчасть, которая предназначена именно для вашего автомобиля, иначе такая деталь не подойдет. И даже для отечественного ВАЗа существуют разные типы стартеров на определенную модель. При выборе всегда учитывайте то, что стартер на ВАЗ-2110 не всегда может поместиться под «шестерку» или «девятку».

Замена

Итак, после покупки перед нами стоит задача установить новую деталь.Но перед этим нужно на ВАЗ-2110 удалить сломанную деталь. Стартер — его установка сначала начинается с отключения питания путем снятия минусовой клеммы. Далее нужно разобрать защиту двигателя (если она есть) и найти место, где крепится запчасть. На ВАЗ десятого семейства стартер расположен с правой стороны форсунки. Выучить его очень просто — конструкция похожа на большую шпильку с гайкой.

Затем вам нужно поднять автомобиль на любую высоту.Для этого можно использовать простой домкрат, но лучше всего выйти на эстакаду или на смотровую яму. Способов много — главное, чтобы можно было залезть под машину и открутить несколько болтов. Какие, мы расскажем позже.

Итак, перейдем непосредственно к гайкам. Стартер ВАЗ-2110 крепится на 3 болта: первый выполняет функцию фиксации плюсового провода на втягивающем устройстве; второй держит основной минусовой провод; третий находится внизу стартера и удерживает все остальные отрицательные провода.Итак, нужно открутить все 3 гайки. Затем подходим к капоту и откручиваем верхний болт стартера. Все, на данном этапе демонтаж детали завершен. Теперь можно смело приступать к установке новой запчасти. Это делается по такому же принципу.

Срок службы

И напоследок — о сроке эксплуатации вновь установленных деталей. Часто стартеры ВАЗ служат 5-6 (а иногда и 7) лет. Но это не значит, что в этот период вам не нужно следить за его состоянием, иначе ваш железный друг не заведется.
