Как измерить силу тока мультиметром

Для монтажа электролиний применяют проводники разного сечения. Если кабель несет нагрузку выше допустимой — он перегревается, что приводит к повреждению изоляции и короткому замыканию. Нагрузку характеризует сила тока, измеряют ее в амперах. Вычисления проводят по формуле: R (сопротивление или толщина сечения) = V (напряжение) : I (сила тока).

Сила тока — это поток электронов через поперечное сечение провода за единицу времени. В сетях постоянного напряжения определить силу тока мультиметром не составит труда даже новичку.

Как устроен мультиметр?

Мультиметр — универсальный электроизмерительный прибор, предназначенный для определения напряжения, силы тока и сопротивления. Замеры помогают определиться с сечением провода при монтаже электросистемы, чтобы обеспечить безопасность и длительную эксплуатацию электротехники.

Также определяют силу тока для диагностики оборудования и бытовых электроприборов (нагревателей, лампочек, блоков питания, зарядных устройств и т. д.). Замеры силы тока в автомобиле позволяют выявить неисправности электросистемы.

Компактный корпус универсального измерительного прибора включает:

1. Экран для вывода значений (в аналоговых приборах — экран со стрелкой и шкалой, в современных цифровых — жидкокристаллический).
2. Позиционный переключатель, с помощью которого выбирают тестируемую величину (силу тока, сопротивление или напряжение) и диапазоны. Как правило, представлен ручкой с поворотным механизмом, иногда — кнопками.
3. Гнезда для присоединения измерительных щупов. Любая модель универсального устройства имеет два варианта выхода: общий (маркировка черным) обозначение com или «—» и потенциальный выход для измерений (маркировка красным). Потенциальный выход может включать несколько гнезд. Для каждого параметра цепи (напряжение, сила тока, сопротивление) м. б. свое гнездо с маркировкой (соответственно, вольты, амперы, омы).

Рынок электроприборов предлагает модели с двумя гнездами для определения силы тока. Одно маркировано mA. Оно защищено предохранителем и предназначено для измерения малых токов (200 mA). Второе маркировано А либо 10 А, без предохранителя, для замеров больших потоков. При работе с большой силой тока время измерения рекомендуют сократить до 10–20 секунд.

В комплект мультиметра, как правило, входят два кабеля (щупа) с наконечниками в виде штекера и вилки.

Аналоговые и цифровые модели

Рынок электроприборов предлагает аналоговые и цифровые приборы. На экране аналогового мультиметра расположена шкала с делениями, по которой определяют показатели электрических величин, и стрелка-указатель.

Подобные устройства недорого стоят, надежны, просты в применении, но имеют ощутимую погрешность измерений. Поэтому при необходимости высокоточных показателей лучше выбрать цифровой аналог.

На экране цифрового аппарата результаты измерений выводятся в цифровом формате. Старые модели оборудованы светодиодным дисплеем, новые — жидкокристаллическим. Цифровые тестеры дороже аналоговых ампервольтметров в разы.

Что важно знать при замере силы тока?

При работе с электросетями обязательно соблюдайте правила техники безопасности: перед замерами обесточьте сеть, осмотрите изоляцию кабеля (при нарушении целостности возможно поражение электротоком), наденьте резиновые перчатки, не работайте при высокой влажности (вода — отличный проводник), после измерения восстановите разрыв цепи, предварительно обесточив сеть.

Каждая модель мультиметра имеет свой максимальный предел. Сопоставьте силу тока в цепи с пределом прибора. Если ток сети 180 А, не используйте прибор, рассчитанный на 20 А, так как он выйдет из строя. Максимально допустимое для измерения значение указано в паспорте устройства или на корпусе.

Для определения потока электронов включайте мультиметр в разрыв электроцепи. Разорвать тестируемую цепь можно несколькими способами:

• отсоединить один из выводов радиоэлемента с помощью паяльника;
• перекусить провода пассатижами;
• для определения силы тока батарейки или аккумулятора собрать цепь, включив в нее мультиметр.

При сборке электроцепи включите в цепочку ограничительное сопротивление (резистор или обычную электрическую лампочку), чтобы мультиметр не сгорел под воздействием потока электронов.

Замер проводите быстро (особенно при малой мощности источника питания) — щуп не должен контактировать с кабелем более 1–2 секунд. Если при измерении силы тока батарейки щуп длительно удерживать на кабеле — батарея разрядится.

Если прибор не показывает результата — вы неверно установили предел, уменьшите значение на одну позицию, при необходимости далее пошагово уменьшайте предел до получения цифры на экране.

Как измерить силу тока?

Для включения прибора поверните ручку переключения режимов в любое положение, отличное от OFF, для выключения — в позицию OFF. Некоторые модели имеют функцию автоматического отключения питания. Если тестер не востребован в течение десяти минут — прибор автоматически отключается.

Настройте мультиметр для работы с силой тока

Для настройки прибора нужно знать, с какой цепью будете работать: переменной или постоянной. Цепь переменного тока обозначают значком волны, переменного — прямой чертой под ней или просто чертой. В розетках 220 вольт течет переменный ток, в аккумуляторе — постоянный.

В некоторых устройствах тип цепи выбирают кнопкой (АС/DC), в остальных для каждого параметра есть диапазоны в постоянном и переменном токах.

Вставьте штекеры щупов в гнезда

Важно правильно расположить щупы прибора в нужное гнездо. Для подключения черного щупа используйте гнездо COM. Положение противощупа (красного) зависит от измеряемого параметра. Рядом с гнездами есть маркирующие надписи: 200 mA — (для работы с малыми токами), 10 А — для работы с большими токами.

Рекомендуемые товары

Ошибка получения цены товара «Сверло по металлу HSS-CO DIN338 4,5 мм (PROJAHN)»

Вилки щупов присоедините в разрыв цепи: красный — к плюсу, черный — к минусу.

Установите правильный диапазон измерения

Какой диапазон использовать? У прибора есть функция превышения. Если выбран маленький диапазон, то на экране высвечивается цифра 1 или ol, обозначающие, что значение силы тока превышает выбранный диапазон. При увеличении до нужного диапазона вместо цифры 1 на экране появится реальное значение силы тока. При выборе слишком большого диапазона на экране высвечивается 0.

Чтобы не испортить прибор при измерении силы тока, установите максимальный диапазон значений, затем постепенно убавляйте и повторяйте измерения до получения результата.

Вилки щупов присоедините в разрыв цепи

Для измерения силы тока неизолированные концы щупов расположите в разрыв цепи между соседними элементами. Затем включите питание цепи и зафиксируйте показания. При необходимости корректируйте предел и повторяйте измерения. После получения результата отсоедините питание цепи и отсоедините прибор.

В паспорте бытовых устройств, как правило, указан номинальный ток. Проверить элементы питания или протестировать утечку сети автомобиля можете без опыта в домашних условиях.

А под сетевым напряжением устраивать разрыв цепи опасно, и делать это должны только профессиональные электрики. Специалисты собирают испытательный стенд, затем вставляют щупы прибора в одну розетку, а нагрузку подключают к другой.

Как с помощью амперметра проверить элементы питания?

Проверку элементов питания с помощью измерения силы тока применяют для оценки состояния новых батареек.

Установите на приборе положение сила тока (постоянный). Выберите максимальный предел. Присоедините щупы к гнездам измерительного прибора: черный — на выход COM, красный — 200 mA. Приложите щупы прибора к контактам элемента питания и удерживайте до прекращения роста показаний прибора.

Оценка полученный измерений:

• 4–6 ампер — нормальный показатель силы тока новой батареи;
• 3–3,9 А — ресурс элемента питания снижен, но можно использовать в портативной аппаратуре;
• 1,3–2,9 А — в обычных бытовых приборах лучше не использовать, допустимо применение в пультах дистанционного управления;
• 0,7–1,1 А — батарея способна работать только в приборах с минимальным энергопотреблением, снижая при этом качество работы аппаратуры.

Последние результаты свидетельствуют о непригодности элемента питания. Допустимо использование в пультах дистанционного управления при отсутствии альтернативы.

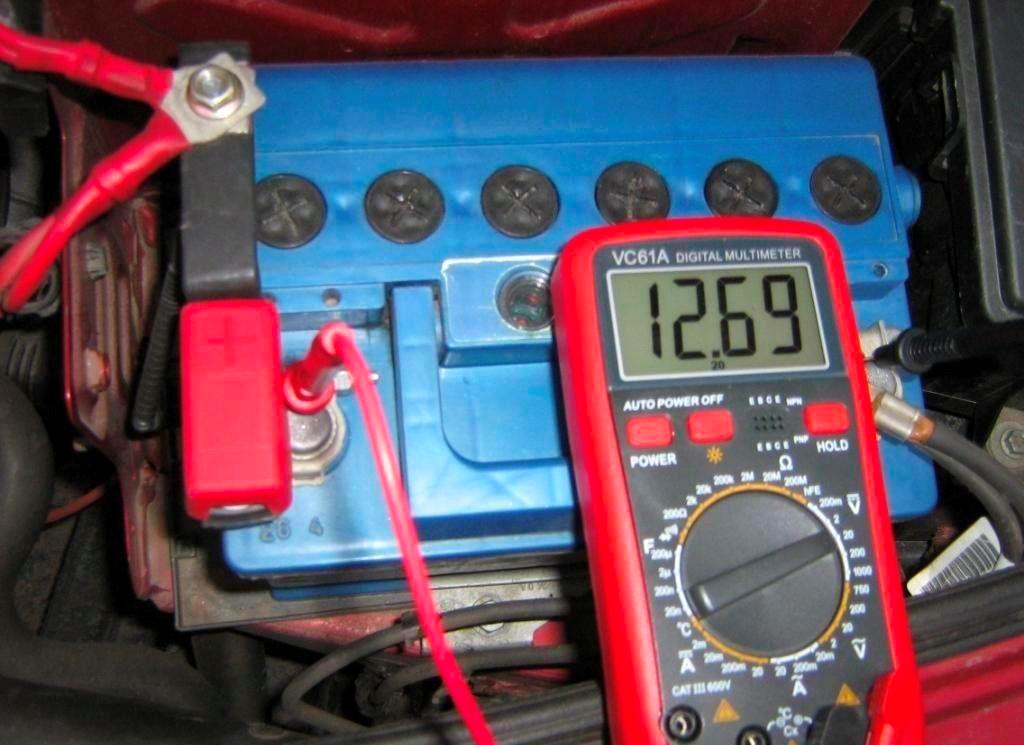

Проверка утечки электросети автомобиля

Определенная утечка тока в автомобиле всегда присутствует. Но если батарея быстро разряжается — утечка больше допустимой. Главные причины быстрой разрядки аккумуляторной батареи — дополнительные потребители или короткое замыкание. Потери тока возможны из-за старой или некачественной проводки, испорченной изоляции, неправильного подключения электрооборудования (аудиосистемы, мультимедиа, навигатора), грязных либо окисленных контактов.

Допустимую утечку можно вычислить, сложив потребления каждого прибора бортовой сети. Реальный объем потребления можно измерить с помощью мультиметра. Если в процессе замеров уровень потребления выше допустимого — ищите неполадку сети. В автомобильной сети ток постоянный.

Пошаговый алгоритм действий

Шаг первый. Включите прибор в режим измерения силы тока. Для этого позиционный переключатель установите в положение постоянный ток, максимальный предел — 10 ампер.

Шаг второй. Вставьте штекеры щупов в гнезда. Черный в гнездо с маркировкой COM, красный в гнездо с надписью 10 А.

Шаг третий. Подключите прибор к бортовой сети (безопаснее отключить электроприборы). Мультиметр включите в разрыв цепи. Для этого с плюсовой клеммы (можно и с минусовой) аккумуляторной батареи снимите провод. Один контакт мультиметра подключите к полюсу аккумулятора, второй — к снятому проводу.

Не подключайте измерительный прибор к плюсу и минусу аккумуляторной батареи — получите короткое замыкание (в мультиметре сгорит предохранитель).

Шаг четвертый. При верном подключении на экране увидите показание тока, которой потребляют постоянно включенные электроприборы. Если результат больше допустимой утечки — нужно искать причину.

Мультиметр цифровой ДТ 838 РЕСАНТА

https://www. smsm.ru/product/multimetr-tsifrovoy-dt838-resanta/

Модель мультиметр цифровой ДТ 838 РЕСАНТА представляет российскую марку электротехнического оборудования. Это универсальный прибор для измерения напряжения, силы тока, сопротивления, емкости. Можно использовать для проверки диодов, транзисторов, сделать прозвон.

Оснащен 3,5 разрядным кристаллическим дисплеем с автоматическим определением полярности и единиц измерения. Переключатель режимов и пределов включает 20 позиций.

Автоматическая индикация перегрузки. Защита пределов от перегрузок. В комплекте щупы, инструкция и коробка.

Мультиметр — удобный, компактный и многофункциональный электроизмерительный прибор, позволяющий измерять силу тока, напряжение, сопротивление и т. д. С его помощью определяют состояние электросетей, источников питания, выявляют пробои, лишние контакты, диагностируют короткое замыкание. В домашних условиях рекомендован к использованию в сетях постоянного тока. Безопасен, прост в применении.

Как измерить напряжение с помощью цифрового и аналогового мультиметра?

Измерение напряжения — одна из самых простых и легких задач, выполняемых с помощью цифрового мультиметра (цифрового мультиметра) или аналогового мультиметра. Измерение напряжения выполняется для устранения неполадок или анализа цепи. это одна из самых фундаментальных, но очень необходимых задач при обслуживании электрооборудования.

Содержание

Мультиметр

Мультиметр (известный также как AVO-метр (ампер-вольт-омметр) — это устройство, которое используется для измерения различных электрических величин, таких как напряжение, ток, сопротивление, емкость , транзисторы, диоды и датчики температуры и т. д. Их можно использовать для проверки целостности проводов, предохранителей, автоматических выключателей, резисторов и других поврежденных компонентов.0003

В этом учебном пособии мы будем измерять напряжение переменного и постоянного тока с помощью цифрового мультиметра и аналогового мультиметра с пошаговым руководством.

Что такое напряжение?

Разность электрических потенциалов между двумя точками известна как напряжение или разность потенциалов. Измеряется в вольтах. Напряжение может быть как переменным переменным, так и постоянным постоянным. Таким образом, напряжение переменного тока постоянно меняет полярность; он не имеет определенной полярности. При этом напряжение постоянного тока остается постоянным, имея фиксированную полярность.

Поскольку напряжение представляет собой разность потенциалов между двумя точками, измерение напряжения не требует размыкания цепи. Вам нужны только две легкодоступные точки схемы.

Похожие сообщения:

• Как измерить ток с помощью цифрового и аналогового мультиметра?
• Как проверить конденсатор с помощью цифрового (мультиметра) и аналогового (AVO-метра)

Измерение напряжения переменного тока с использованием цифрового мультиметра:

• Для измерения напряжения мультиметр должен быть подключен параллельно к источнику напряжения, нагрузке или любой цепи.
• Во-первых, убедитесь, что анализируемая цепь легкодоступна для размещения датчиков.
• Включите прибор, переключив кнопку ВКЛ/ВЫКЛ. Некоторые включаются с помощью диска.

• Поверните диск на ṽ (V с волнистым символом сверху). это относится к напряжению переменного тока.

• Если доступен выбор диапазона (некоторые счетчики имеют режим автоматического выбора диапазона на основе показаний), установите диапазон на наибольшее ожидаемое значение.

• Если напряжение неизвестно, установите циферблат на самый высокий диапазон напряжения.
• Вставьте черный щуп в разъем COM (общий). Это легко определить в каждом метре.

• Красный щуп должен быть вставлен в правильное гнездо. У некоторых счетчиков есть специальный разъем для напряжения, а у некоторых есть комбинированный разъем для V-Amp-Ω. Вставьте красный щуп в гнездо с буквой V.

• Сначала поместите черный провод в точку с наименьшим напряжением, например, на землю.
• Поместите красный провод в точку с более высоким напряжением.

• Обратите внимание на показания мультиметра.
• Если диапазон установлен на самый высокий диапазон напряжения, постепенно уменьшайте его для достижения максимального разрешения и получения точных показаний.
• После завершения измерения снимите сначала красный щуп, а затем черный щуп с контрольных точек.
• Снимите оба щупа с мультиметра и выключите мультиметр.

Примечание. Не прикасайтесь к концам кабеля, даже если один из них подключен. Не допускайте соприкосновения кончиков электрода друг с другом. Будьте очень осторожны при работе с переменным напряжением в сети, так как это может привести к поражению человека электрическим током, если не будут приняты необходимые меры предосторожности.

• Связанный пост: Как проверить диод с помощью цифрового и аналогового мультиметра

Измерение напряжения переменного тока с помощью аналогового мультиметра:

• Включите мультиметр
• Поверните ручку на переменное напряжение.

• С помощью ручки выбора на циферблате выберите наиболее подходящий диапазон напряжения. Оно не должно быть меньше измеряемого напряжения, иначе перегрузка может привести к повреждению счетчика.

• Если напряжение неизвестно, установите ручку на максимально доступный диапазон напряжения.
• Вставьте черный щуп в разъем COM.
• Вставьте красный щуп в VΩ или любой разъем, на котором есть символ V.

• Некоторые аналоговые мультиметры имеют разные разъемы для высокого и низкого напряжения. Убедитесь, что используете правильный разъем.
• Сначала поместите черный провод в точку низкого напряжения.
• Затем поместите красный провод на точку высокого напряжения.
• Или просто подключите оба провода к компоненту, если не уверены в уровне напряжения.

• Обеспечьте максимальное отклонение, уменьшив диапазон напряжения с помощью ручки. Это повышает точность чтения.
• Обратите внимание на показания весов. Показания должны быть сделаны, глядя на измеритель под прямым углом, чтобы избежать ошибки параллакса.

• На основе выбранного диапазона (500) эти показания показывают 220 В, поскольку 500 — это отклонение на полную шкалу (FSD).
• По окончании измерения снимите сначала красный щуп, а затем черный щуп.
• Выключите измеритель и установите максимальный диапазон, чтобы предотвратить повреждение в случае быстрого повторного использования.

Примечание. Напряжение переменного тока не имеет полярности. Поэтому не имеет значения, переключаете ли вы датчики. Стрелка всегда будет показывать одну и ту же степень отклонения.

• Связанный пост: Как проверить транзистор мультиметром (DMM+AVO)

Измерение постоянного напряжения с помощью цифрового мультиметра:

• Убедитесь, что цепь легкодоступна.

• Включите прибор, нажав кнопку ВКЛ/ВЫКЛ или повернув ручку на циферблате из положения выключения.
• Поверните циферблат на напряжение постоянного тока (V с прямым светом и 3 точками сверху).

• Если доступен выбор диапазона (некоторые счетчики имеют режим автоматического выбора диапазона на основе показаний), установите диапазон на наибольшее ожидаемое значение. Например, установите диапазон на 20 для проверки цепи на 12 В.

• Если напряжение неизвестно, установите циферблат на самый высокий диапазон напряжения.
• Вставьте задний щуп в разъем COM (общий).

• Красный щуп должен быть вставлен в правильное гнездо. У некоторых счетчиков есть специальный разъем для напряжения, а у некоторых есть комбинированный разъем для V-Amp-Ω. Вставьте красный щуп в гнездо с буквой V.

• Сначала поместите черный провод в точку с более низким или отрицательным напряжением.
• Поместите красный провод в точку с более высоким напряжением.
• Запишите показания мультиметра.

• Если диапазон установлен на самый высокий диапазон напряжения, уменьшайте его шаг за шагом, чтобы достичь максимального разрешения и получить точные показания.
• После завершения измерения снимите сначала красный щуп, а затем черный щуп с контрольных точек.
• Снимите оба щупа с мультиметра и выключите мультиметр.

Примечание. Безопасно работать и прикасаться к цепи постоянного тока при низком напряжении. Однако лучше не прикасаться к кончикам электродов во время считывания, так как это может привести к ошибкам в измерении. Не касайтесь кончиков проводов вместе.

• Связанный пост: Как выполнить проверку непрерывности с помощью мультиметра?

Измерение напряжения постоянного тока с помощью аналогового мультиметра:

• Включите мультиметр.
• Поверните ручку до напряжения постоянного тока «V _DC » или (V с прямой линией, имеющей 3 точки).

• Установите диапазон, превышающий ожидаемое значение испытательного напряжения.

• Если напряжение неизвестно, установите максимально доступный диапазон.
• Вставьте черный щуп в разъем COM
• Вставьте красный щуп в гнездо VΩ, желательно с надписью VDC.

• Поместите черный щуп в точку с отрицательным или более низким напряжением.
• Поместите красный щуп в точку с положительным или более высоким напряжением.

• Уменьшите диапазон напряжения, чтобы добиться максимального отклонения и повысить точность.
• Обратите внимание на показания шкалы VDC (не путайте со шкалой VAC).

• Когда закончите, снимите оба щупа, сначала красный, а затем черный.
• Выключите счетчик. Кроме того, установите максимальный диапазон, чтобы избежать повреждений при быстром повторном использовании.

Примечание. Соблюдайте полярность при использовании аналогового мультиметра для измерения напряжения постоянного тока. Он не покажет никакого отклонения при подключении с противоположной полярностью. В некоторых случаях это может привести к повреждению счетчика.

• Связанный пост: Как проверить реле? Проверка твердотельных реле и реле катушки

Состояние перегрузки

Состояние перегрузки возникает, когда вы выбрали более низкий диапазон напряжения, чем измеряемое напряжение. Измеритель не может измерить напряжение, так как оно выходит за пределы диапазона измерения. Условия перегрузки не вредны и не повреждают мультиметр.

Использование цифрового мультиметра (DMM)

В состоянии перегрузки цифровой мультиметр покажет на экране цифру «1», «OL» или «вне диапазона». Чтобы устранить состояние перегрузки, увеличивайте диапазон с помощью селекторной ручки шаг за шагом, пока не получите ожидаемое значение.

Использование аналогового мультиметра

В условиях перегрузки аналоговый мультиметр покажет отклонение стрелки на полную шкалу «FSD». Этого следует избегать, чтобы избежать возможных повреждений. Избегайте использования диапазонов низкого напряжения для измерения неизвестного напряжения с помощью аналоговых измерителей.

• Связанный пост: Как проверить аккумулятор с помощью тест-метра?

Замена клемм

Измерение переменного или переменного напряжения: При измерении переменного напряжения замена измерительных щупов или измерительных проводов друг на друга не повлияет на показания. Это потому, что переменный ток не имеет полярности.

Прямое измерение или измерение напряжения постоянного тока: При измерении напряжения постоянного тока замена измерительных щупов местами показывает отрицательный знак в показаниях напряжения. Знак минус означает отрицательную полярность напряжения.

Выбор тестового щупа

Тестовые щупы доступны в двух исполнениях; зонды с заостренным кончиком иглы и зонды типа «крокодил». Датчики со свинцовым наконечником — это стандартные датчики, которые необходимо удерживать на месте во время измерения. Щупы типа «крокодил» имеют подпружиненный зажим, который прикрепляется к цепи и не требует удержания руками.

Связанный пост: Как проверить и устранить дефекты печатной платы (PCB)?

Поврежденные датчики

Датчики с оголенными или оборванными проводами опасны для измерения сетевого напряжения. Это также может добавить ошибки в чтении.

Избегайте размещения щупов в розетке усилителя

Одна из ошибок новичков заключается в том, что мы не удаляем щупы, когда закончили работу с мультиметром. Обычно мы вставляем щупы в соответствующие гнезда, что является плохой практикой. Если красный щуп находится в розетке усилителя (ранее использовавшейся для измерения тока) и мы подключим счетчик параллельно цепи (для измерения напряжения), большой ток, протекающий из-за малого сопротивления амперметра, сожжет счетчик.

Учебные пособия по мультиметру:

• Проверка электрических и электронных компонентов и устройств с помощью мультиметра
• Базовые инструменты для электротехники и электроники
• Как найти подходящий размер кабеля и провода для установки электропроводки?
• Как подобрать розетки, розетку и выключатель подходящего размера?
• Как подобрать автоматические выключатели нужного размера?
• Как рассчитать номинал резистора для светодиода?
• Как рассчитать время зарядки аккумулятора и зарядный ток? Пример
• Как найти правильный размер заземляющего проводника, заземляющего провода и заземляющих электродов?
• Как найти значение сгоревшего резистора? (4 метода)

URL скопирован

Показать полную статью

Связанные статьи

Кнопка «Вернуться к началу»

Измерение постоянного напряжения и сопротивления

Создано: 9Август 2012 г.

Мультиметр — это измерительный прибор, который рано или поздно понадобится всем, кто занимается электроникой. Мультиметр можно использовать для измерения напряжения, тока, сопротивления, целостности цепи и других параметров.

На видео ниже показано, как мультиметр используется для измерения напряжения от батарей (напряжение постоянного тока) и сопротивления некоторых резисторов.

Измерение напряжения постоянного тока

Выбор диапазона напряжения постоянного тока

Чтобы измерить напряжение постоянного тока с помощью мультиметра, просто поверните селектор на мультиметре в положение напряжения постоянного тока. На мультиметре с автоматическим выбором диапазона, таком как показанный на видео, на циферблате будет только один выбор напряжения постоянного тока.

Мультиметр, который не поддерживает автоматический выбор диапазона, будет иметь выбор напряжения на циферблате, который можно выбрать, например. 2В, 20В, 200В, 1000В. На этом типе мультиметра начните с выбора самого высокого напряжения на циферблате, а затем уменьшите его до более низкого напряжения, если измеренное напряжение окажется низким. Если вы измеряете один элемент батареи и знаете, что это элемент с напряжением 1,2 В или 1,5 В, то вы можете начать с установки шкалы мультиметра на 2 В или 20 В.

Выполнение измерения

После выбора напряжения постоянного тока на циферблате мультиметра используйте два щупа для измерения на клеммах аккумулятора. Черный щуп следует использовать на отрицательной клемме аккумулятора и подключить к COM-разъему на мультиметре. Красный щуп следует использовать на положительной клемме аккумулятора и подключить к разъему на мультиметре, отмеченному буквой V. Этот разъем также может иметь другие символы, например, символ сопротивления (Ω).

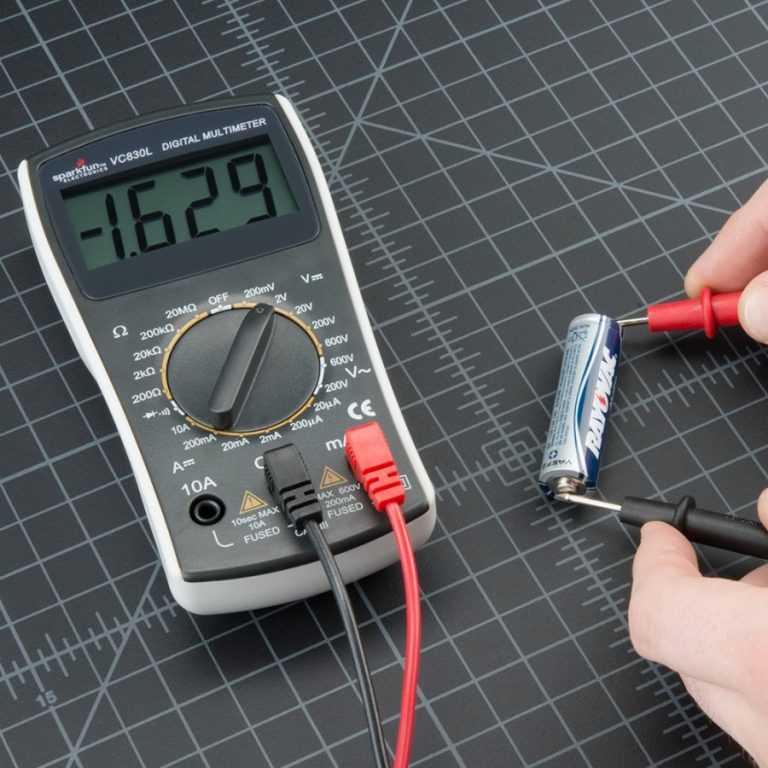

После прикладывания щупов к аккумулятору на дисплее мультиметра отобразится напряжение аккумулятора.

Полярность

Если красный и черный щупы мультиметра неправильно подключены к батарее (т. е. черный к плюсу, а красный к минусу), то цифровой мультиметр покажет отрицательный знак рядом с показаниями напряжения на дисплее.

В цифровом мультиметре не имеет значения, перепутаны ли выводы при измерении напряжения. Правильное расположение проводов (правильная полярность — красный на плюсе и черный на минусе) имеет значение для старых аналоговых мультиметров (с индикаторной стрелкой). Аналоговый (или аналоговый) мультиметр может быть поврежден, если перепутать полярность на выводах.

Результаты измерений

В видео используются батареи, состоящие из перезаряжаемых элементов на 1,2 В. Первый измеренный имеет шесть ячеек, поэтому напряжение должно быть около 1,2 В × 6 = 7,2 В. Вторая измеренная батарея содержит две ячейки или 1,2 В × 2 = 2,4 В. В последнюю очередь измеряется одна ячейка 1,2 В.

Когда батареи 1,2 В полностью заряжены, их напряжение будет чуть больше 1,2 В. Это видно по замерам, снятым на видео.

Измерение сопротивления

Выбор диапазона сопротивления (Ом – Ом)

Чтобы измерить сопротивление с помощью мультиметра, поверните шкалу мультиметра на отметку в омах. Что касается измерения напряжения на мультиметре с автоматическим выбором диапазона, то для измерения сопротивления будет только одна установка шкалы.

На мультиметре без автоматического выбора диапазона на циферблате мультиметра будет указано несколько разных диапазонов, например 200, 2к, 20к, 200к, 2М, 20М. Если приблизительный диапазон измеряемого сопротивления неизвестен, всегда начинайте измерение с самого большого диапазона, например 20м. Если значение, измеренное в этом диапазоне, кажется малым, то циферблат можно повернуть вниз до меньшего диапазона.

Меры предосторожности

Никогда не измеряйте сопротивление в цепи под напряжением, т. е. в цепи, на которую подается питание.

Проведение измерения сопротивления

Приложите кончики щупов мультиметра к измеряемому сопротивлению и прочтите значение сопротивления на дисплее мультиметра.

Результаты измерений

Все резисторы, измеренные в видео, имеют допуск 5%. Это означает, что значения резисторов могут быть на 5% больше или на 5% меньше заявленного значения резистора, которое вы могли бы прочитать, расшифровав цветовой код резистора.
