Как померить силу тока мультиметром: Как измерить силу тока мультиметром и не получить электротравму?

Содержание

Рассмотрим как измерить напряжение и ток в розетке

Измерения с помощью мультиметра

Чем измерить напряжение в розетке или определить значение тока, протекающего через нее? Такой вопрос становился практически перед каждым из нас. Ответ на него достаточно прост – это мультиметр, универсальное устройство для измерения самых различных электрических параметров.

Главной особенностью данного устройства является сочетание в себе самых разнообразных устройств, которые могут потребоваться как профессиональному, так и доморощенному электрику. При этом чтоб пользоваться таким прибором не надо обладать какими-либо специфическими знаниями. Достаточно вспомнить школьные уроки физики.

Содержание

  • Как работать с мультиметром?
  • Измерение тока и напряжения мультиметром
    • Измерение напряжения мультиметром
    • Измерение силы тока мультиметром
  • Вывод

Как работать с мультиметром?

Перед тем как измерить напряжение в розетке мультиметром давайте разберемся как работает данный прибор. А также разберемся с величинами, которые он способен измерять.

Аналоговый мультиметр

Мультиметры могут быть аналоговыми или цифровыми. Ответ на вопрос какой из них лучше очевиден – цифровой прибор. Ведь цифровые мультиметры всегда указывают точное значение измеряемой величины, лояльно воспринимают неправильное подключение щупов, да и не так требовательны к условиям эксплуатации. В то же время в пользу аналоговым приборов есть только один аргумент – цена.

Цифровой мультиметр

Именно поэтому в нашей статье мы рассмотрим цифровой мультиметр. И начнем наш обзор с щупов мультиметра. Для их подключения обычный прибор имеет два или три гнезда.

Итак:

  • Черный щуп должен подключаться к гнезду «СОМ», который является минусовым или заземлением. Это зависит от измеряемой величины.

Подключение щупов мультиметра

  • Красный щуп подключается к одному из двух оставшихся гнезд. Аббревиатура «VΩmA» обозначает, что данное гнездо предназначено для измерения напряжения, сопротивления и силы тока, но только при небольших его значениях. Для измерения силы тока в 1А и более следует использовать гнездо 10АDC, которое обладает более мощной контактной частью.

Обозначение величин, измеряемых мультиметром

Теперь давайте поговорим о величинах, которые может измерять обычный цифровой мультиметр. У разных производителей обозначение некоторых величин может отличаться, поэтому мы приведем все возможные варианты.

Итак:

  • Для измерения постоянного напряжения следует использовать предел, обозначенный DCV. В данном пределе обычно имеется несколько положений для измерений напряжения от 200mV до 1кV. Для измерения переменного напряжения следует использовать предел с обозначением ACV. Он обычно так же имеет несколько положений для измерений от 100В до 1000В.
  • Для измерения токов предназначен предел DCA. Он так же имеет несколько положений нескольких сотен микроампер, до нескольких сотен миллиампер. Кроме того, обычно имеется положение для измерения силы тока в до 10А. Но для подключения устройства в данное положение инструкция советует переставить красный щуп в соответствующее гнездо. Это необходимо для того, что ток в 10А достаточно большой и слабенькие контакты гнезда «VΩmA» просто перегорят от него.
  • Для измерения сопротивления цепи у нас имеется предел «Ω». Он имеет несколько положений для измерений величин от 200Ом до 2МОм.

Обратите внимание! Измерять любую величину можно и при помощи большего предела. Например, напряжение в 100В можно измерять в положении не 200В, а в положении 1000В. Но с увеличением предела измерения увеличивается и погрешность прибора. В связи с этим полученные результаты измерений могут быть недостаточно достоверными.

Кроме этих основных величин многие устройства имеют дополнительные пределы для измерения коэффициента усиления транзистора по току, прозвонки на короткое замыкание, измерения параметров диодов и некоторые другие. Данные пределы уже более узконаправленные и более детально мы их рассматривать не будем.

Альтернативные обозначения на мультиметре

Измерение тока и напряжения мультиметром

Умея пользоваться мультиметром можно рассмотреть вопрос как им производить измерение в зависимости от измеряемых величин. Ведь измерение токa в розетке сильно отличается от измерения напряжения. Кроме того, мы рассмотрим другие возможные варианты измерения этих величин в бытовых условиях.

Измерение напряжения мультиметром

Начнем с рассмотрения вопроса как измерить напряжение мультиметром в розетке? Данная процедура поможет ответить вам на вопрос соответствуют ли параметры сети нормативам и возможно ли подключение определенной электроустановки к ней.

  • Для этого прежде всего устанавливаем щупы в соответствующие гнезда. В нашем случае это гнездо «СОМ» для черного щупа и гнездо «VΩmA» для красного щупа.
  • Теперь производим необходимые переключения на самом мультиметре. Так как ток в розетке у нас имеет переменное значение, то необходимо выставить предел ACV.

Положение переключателя для измерения напряжения в розетке

  • Положение переключателя должно быть выше предполагаемого напряжения. То есть для розетки в которой должно быть 220В вы должны выбрать ближайшее большее значение. Если брать наш мультиметр, то мы выбираем значение в 750В. Для двух или трехфазных розеток номинальное значение напряжения составляет 380В, то есть мы так же выбираем положение в 750В.

Обратите внимание! Если вы не знаете предполагаемого значения питающей сети, то измерение мультиметром лучше не производить. Если напряжение выше максимального значения, в нашем случае 750В, то в лучшем случае может сгореть предохранитель мультимтра, а в худшем все может закончиться травмами и ожогами. Поэтому прежде чем производить измерения определитесь с предполагаемым значением напряжения.

  • После того как пределы измерений выставлены можно приступать непосредственно к измерениям. Для этого щупы вставляем в силовые контакты розетки и обеспечиваем надежный контакт между ними.

Измерение мультиметром напряжения

  • После этого дисплей мультиметра отобразит мгновенное значение напряжения в нашей розетке. Оно может незначительно колебаться в пределах 1 – 2В, это нормально. Если оно колеблется в более широком пределе, то это говорит о ненадежном контакте щупов и силовых зажимов розетки, либо о некачественном контакте в самой электрической сети.

Определение цены деления аналогового мультиметра

  • Если вы используете аналоговый мультиметр, то перед тем как измерить напряжение в розетке следует определиться с ценой деления шкалы. После этого проведя нехитрый расчет произвести вычисление мгновенного значения напряжения.

Измерение силы тока мультиметром

А вот измерение тока в розетке при помощи мультиметра выполнить значительно сложнее. В первую очередь это связано с особенностью включения измерительного прибора для измерения силы тока.

  • Давайте рассмотрим в чем особенность подключения приборов для измерения силы тока. Дело в том, что для измерения силы тока мультиметр или амперметр нам следует подключить последовательно с электроустановкой.
  • То есть в самой розетке, без подключенного к ней электроприбора тока нет как такового. Поэтому измерить его мы не можем. А вот при подключении прибора через розетку начинает протекать ток прямо пропорциональный мощности прибора.
  • В итоге получается, что, зная напряжение питающей сети и мощность прибора, нам значительно проще будет вычислить ток электроустановки путем вычислений. Для этого мы используем закон Ома.

Закон Ома

  • Конечно этот закон справедлив только для сети постоянного тока, а для сети переменного тока в него необходимо ввести еще коэффициент мощности. Но для простейших вычислений его вполне можно использовать.
  • Но если вы не знаете мощности прибора или у вас есть сомнения по его работе, то нужно знать и как измерить силу тока в розетке приборами. Дабы не резать питающий провод электроустановки и не отключать от него розетку можно сделать нехитрое приспособление.


Создаем приспособление для измерения тока в розетке

Чтоб создать такое приспособление нам потребуется вилка, две розетки и кусок провода.
Вилка будет подключаться к розетке, в которой мы производим измерение. К ней подключаются провода, которые идут к розетке номер один.

Схема подключения нашего устройства

Подключение розетки номер один несколько отличается от обычного.  К одному из силовых зажимов мы подключаем провод от вилки. А ко второму силовому зажиму подключаем провод, идущий к розетке номер два.

Подключение розеток в нашей схеме

К розетке номер два мы подключаем один провод от розетки номер один. Второй силовой контакт мы подключаем к незадействованному в подключении к первой розетке проводу вилки.

Подключение щупов мультиметра

Теперь поэтапно. Вставляем щупы нашего мультиметра в розетку номер один. Включаем вилку нашего приспособления в розетку. Подключаем к вилке номер два наш электрический прибор.

Измерения тока в розетке при помощи мультиметра

Если мы все сделали правильно, то теперь мы можем мультиметром измерить ток в розетке.
Причем при извлечении хотя бы одного из щупов из розетки номер один наш электрический прибор перестает работать. Но разрывать цепь извлечением щупа мы не рекомендуем. Делать это лучше при помощи вилки.
  • Если же вы ищите более простой способ измерения тока в розетке или любой другой электроустановке своими руками, то вам потребуются электроизмерительные клещи. Особенность этого устройства в том, что вы можете измерять силу тока не разрывая цепь. Причем сделать это можете в любой удобный для вас момент на любом этапе работы электроустановки.

Электроизмерительные клещи

  • Суть данного прибора сводится к измерению магнитного поля вокруг проводника, за счет которого он может определить ток, протекающий по проводу. Для этого он имеет размыкаемый магнитопровод. Разомкнутый магнитопровод позволяет замкнуть его вокруг исследуемого проводника и произвести измерения.

Обратите внимание! Если у вас имеется двух-, трех-, или другой многожильный провод, то измерение вы должны производить для каждого провода одной фазы отдельно. Если вы замкнете магнитопровод вокруг проводов всех фаз, то прибор покажет нуль. Это связано с тем, что магнитные поля вокруг каждого из проводников будут компенсировать друг друга и результирующее значение будет равно нулю, либо очень малой величине.

Вывод

Как видите мультиметр достаточно универсальный прибор, который позволяет производить широкий спектр измерений. Но он требует правильного подхода и знания принципа работы электроустановок.

Поэтому если вы хотите установить измеритель мощности в розетку, или другие, в большинстве случаев излишние приборы, то советуем вначале вспомнить уроки основ электротехники. А уж затем принимать решения о необходимости таких приборов и измерений.

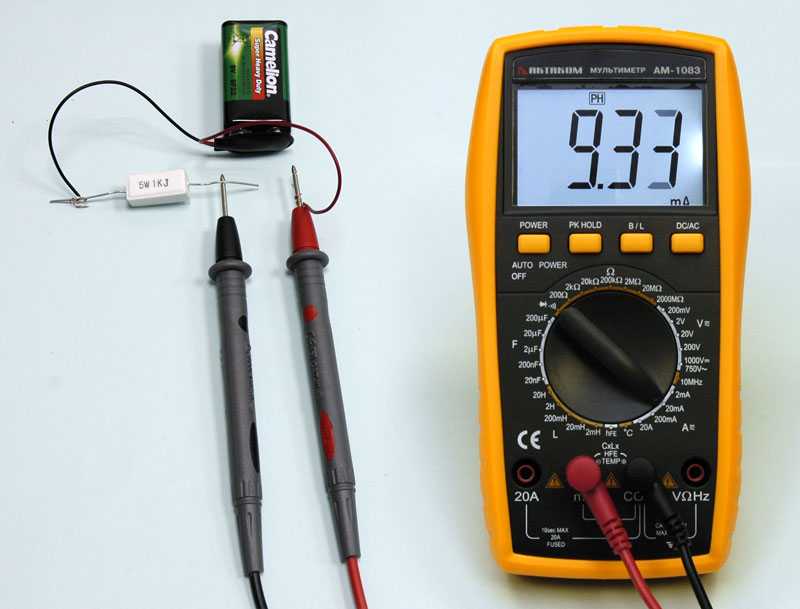

Как правильно измерять постоянный ток с помощью мультиметра, электронного тестера. « ЭлектроХобби

У новичка может появится затруднение в измерении постоянного тока в какой-нибудь электрической цепи. Первое, что может прийти в голову, это взять два щупа мультиметра и просто их приложить к двум контактам на устройстве, где нужно измерить ток. Но электрический ток измеряется не так как напряжение. Он измеряется в разрыв цепи! То есть, нам нужно, как бы, сделать обрыв провода между питанием и устройством потребления, и между оборванными проводами подсоединить два щупа мультиметра. Предварительно на нем выставив измерение постоянного тока в том пределе, который соответствует имеющейся величине.

А что будет, если случайно, все-таки, прикоснуться к электрической цепи измерительными щупами в параллель (как при измерении напряжения)? Произойдет обычное короткое замыкание. В самом амперметре (тестер в режиме измерения тока) эти щупы закорочены шунтом, имеющим очень маленькое электрическое сопротивление (сотые ома). То есть, это равносильно тому, что внутри стоит обыкновенная проволочная перемычка между щупами мультиметра. Естественно, при параллельном подсоединении щупов тестера к источнику питания будет равносильно тому, что мы возьмем кусок провода и закоротив плюс и минус на питании.

Перед измерением постоянного тока электронным мультиметром на нем нужно выставить подходящий предел. То есть, на самом приборе имеются несколько диапазонов измерения тока. Это микроамперы, миллиамперы и амперы. Микро и миллиамперы в основном используют в электронике. Это достаточно малая величина силы тока. К примеру, обычный, маломощный светодиод потребляет всего около 20 миллиампер. Амперы, это уже достаточно большая величина тока. У большинства блоков питания, что запитывают такую аппаратуру как ноутбуки, компьютеры, телевизоры, магнитолы и тому подобное токи лежат в пределах до 6 ампер.

Если вы совсем не знаете какая величина тока может быть, то выставьте на мультиметре максимальное значение в миллиамперах (у большинства тестеров это предел 200 мА). Если при измерении тока в этом диапазоне начнет показывать меньшие числа, то переведите колесо выбора предела на меньшее значение. Ну, и если на экране кратковременно мелькнет какое-то значение и появится единица, то тут нужно будет переключаться на диапазон 10 А (на некоторых тестерах это 20 А). Перед этим для измерения уже таких относительно больших токов (10 А, 20 А) плюсовой щуп мультиметра нужно также будет переключить из одного гнезда в другое.

Стоит учесть, что при измерении токов на пределе амперов имеет значение толщина и длина измерительных щупов, что подключены к мультиметру. Чем длиннее и тоньше эти самые измерительные щупы, тем большая потеря по току может происходить при измерении этого тока. В итоге, вы можете получить неточные значения тока. Если есть возможность, то лучшим вариантом будет сделать самодельные измерительные щупы именно для тока. Они должны иметь минимально возможную  свою длину (например у меня эти щупы длиной по 30 см). А также у них должно быть достаточное сечение провода (у моих сечение провода около 2,5 кв.мм). С такими щупами при измерении силы тока вы будете иметь максимально верные показания, с минимальными потерями по току в самих этих проводах.

Также стоит сказать о такой вещи, с которой порой приходится сталкиваться при измерении силы тока мультиметром. Поскольку, как я уже выше сказал, что если попытаться ток измерить путем параллельного прикладывания измерительных щупов к источнику питания, то мы получим короткое замыкание. Естественно, это вызовет резкое увеличение силы тока в закороченной цепи. В этом случае может пострадать, в том числе, и ваш измерительный прибор. У него внутри перегорят дорожки на плате. Поскольку вероятность таких случаев велика, то специально для этого в мильтиметрах имеется защитный предохранитель. Он стоит именно в цепи измерения тока. Если все же происходит такое КЗ, то этот предохранитель сгорает. После этого электронный тестер может измерять все, кроме тока, в малых пределах. Для решения проблемы нужно просто заменить предохранитель.

К сожалению, для измерения силы тока в диапазоне 10, 20 ампер предохранителя нет. На самой плате стоит достаточно толстый шунт между измерительными щупами. Если все же и произойдет КЗ при таких токах, то скорей всего перегорят места, имеющие меньшее сечение. Так что при измерении силы тока на больших пределах будьте предельно внимательны и осторожны, поскольку при коротком замыкании электрической цепи вы можете испортить как сам мультиметр, так и близлежащие цепи, что находятся между тестером и источником питания схемы. В любом случае ничего хорошего не будет при этом.

Видео по этой теме:

P.S. Я и сам по началу, когда делал первые шаги в познании электротехники, пытался измерять ток неправильным образом. Естественно, первое короткое замыкание при таких вот измерениях меня быстро научило правильности, внимательности и аккуратности при работе с подобными вещами. А ведь просто хотел измерить силу тока в бытовой розетки 220 вольт. Бахнуло, выбило пробки, задумался!

Мультиметр для измерения тока: Советы и инструкции

| von Julia

Мультиметры представляют собой мобильные измерительные устройства, которые могут быть универсально использованы для различных типов электрических измерений . Общие приложения включают измерения напряжения, сопротивления и тока. Какие мультиметры можно использовать для измерения тока и на что следует обращать внимание в каждом случае, мы кратко изложили в этом сообщении блога. Вы также найдете полезные инструкции для мультиметра.

Что такое мультиметр?

Когда мы говорим о мультиметре, мы говорим об универсальном приборе для измерения различных электрических величин . Кстати, отсюда и название: «Мульти» просто обозначает тот факт, что можно выполнять разные измерения. Не в последнюю очередь из-за этого его также можно использовать в различных приложениях, начиная от использования в настенной розетке для любителей и заканчивая определением сопротивления цепей в профессиональной среде.

Мультиметры могут отличаться друг от друга в зависимости от производителя и модели, но часто строят . Таким образом, они имеют разъемы для подключения массы и регулируемый диапазон измерения, который используется для указания типа измерения. Кроме того, предусмотрен дисплей, что является важным отличительным признаком аналоговых и цифровых мультиметров.

Аналоговый мультиметр

Аналоговые мультиметры имеют видимую шкалу в области дисплея, которая показывает измеренное значение с помощью отклонение указателя . Это не всегда идет в одном направлении, а в основном устанавливается слева направо. Преимущество этой шкалы заключается в том, что даже малейшие изменения измеренного значения можно отслеживать в режиме реального времени, а пульсирующее напряжение можно обнаружить напрямую.

Недостаток, однако, может заключаться в том, что вероятность ошибок чтения возрастает и точность измерения также может быть ограничена делением шкалы. Если диапазон измерения изменяется, его необходимо установить вручную. Тем временем ошибки бокового угла обзора компенсируются большинством производителей с помощью отражающих поверхностей.

Цифровой мультиметр

В противоположность этому, существуют цифровые мультиметры, которые выполняют автоматические измерения и отображают соответствующее значение на дисплее. Даже при высоком диапазоне входного напряжения ошибки чтения очень маловероятны, и любая полярность также напрямую обнаруживается и регулируется устройством. Эти модели также намного дешевле, поэтому аналоговые мультиметры покупают редко.

Измерение протекания тока: используйте мультиметр

Не все протекания тока одинаковы – на самом деле в электрическом поле существует ряд величин, которые можно измерить с помощью мультиметра. Сюда входят три различных типа течения:

постоянный ток, переменный ток и смешанный ток . Мультиметром можно измерять как вольты, так и амперы. Кроме того, существуют другие измеряемые значения, которые часто включают следующее:

Внимание: Настройка диапазона измерения должна быть адаптирована к измеряемой силе тока и никогда не должна быть меньше ожидаемого тока. интенсивность. В противном случае устройство может быть повреждено.

  • Ток : Электрический ток течет, когда два полюса источника напряжения соединены вместе в проводящей форме через нагрузку. Следовательно, в цепь должны быть введены электроны. Уровень тока зависит от уровня напряжения и сопротивления нагрузки.
  • Напряжение : Напряжение, с другой стороны, представляет собой разницу между избытком электронов на отрицательном полюсе и недостатком электронов на положительном полюсе. Поэтому считается, что напряжение управляет электрическим током. Чем выше разность электронов, тем выше напряжение.
  • Сопротивление : Резисторы маркируются символом формулы R и указываются в омах. Они показывают, какое напряжение требуется для перемещения определенного количества заряда через электрический проводник. Следовательно, сопротивление зависит от диаметра и проводимости проводника.
  • Емкость : Термин «емкость» используется для описания того, сколько электроэнергии может храниться при заданном напряжении. Это может быть связано, например, с конденсатором.
  • Температура : Некоторые цифровые мультиметры также позволяют определять температуру с помощью специального датчика. Эти зонды в основном изготовлены из никель-хром-никеля.
  • Частота : Как часто сигнал колеблется вокруг среднего значения в секунду, можно определить с помощью многих мультиметров при измерении частоты. Всегда учитываются как положительные, так и отрицательные колебания.

Символы для настройки мультиметра

Важно, чтобы настройка в диапазоне измерения была выполнена перед измерением. Оно должно быть адаптировано к измеряемому мультиметром току и никогда не должно быть меньше ожидаемого значения, иначе мультиметр может быть поврежден. Общие символы, которые присутствуют на устройстве для регулировки, это, в частности, эти:

Символ Значение
В или две линии, одна из которых пунктирная DC (напряжение постоянного тока в вольтах)
В или изогнутая линия Переменный ток (переменное напряжение в вольтах)
А или две линии, одна из которых пунктирная Постоянный ток (в амперах)
А или изогнутая линия Переменный ток (в амперах)
Ом Сопротивление (в омах)
Стрелка с линией перед наконечником Необходима проверка диода
Точка со звуковыми волнами Проверка прохода необходима
Боковая буква «Т» и закругленная стрелка Измерение емкости конденсатора.
Гц Измерение частоты (в герцах)

Измерение тока мультиметром: Инструкция

Но как можно измерить ток мультиметром? Хотя существуют разные модели, большинство устройств просты в использовании и помогают с подходящим мультиметр с маркировкой и различными регулируемыми режимами. Важно сначала оптимально установить измеряемую переменную и диапазон измерения. Например, A означает амперы и должна быть выбрана, если, например, ампер должен быть измерен с помощью мультиметра.

Между тем, есть и такие приборы, которые имеют автодальномер и определяют диапазон измерения автоматически. Однако это не правило, поэтому его часто приходится задавать вручную. Если есть неопределенности, сначала следует выбрать большие значения, от которых вы можете медленно нащупать путь вниз.

Измерение текущего напряжения с помощью мультиметра (U)

Одним из распространенных применений измерения тока с помощью мультиметра является определение напряжения . В случае параллельного подключения он одинаков во всех точках, поэтому прибор можно просто подключить параллельно источнику или измеряемому объекту.

Выберите подходящий диапазон измерения в вольт (В) и выберите большее значение в случае неточностей. Затем подключите черный измерительный кабель к разъему COM, а красный измерительный кабель к разъему V, прежде чем применять тестовые щупы.

Измерение тока с помощью мультиметра (I)

Если, с другой стороны, необходимо измерить ток, мультиметр должен быть сначала подключен последовательно – в конце концов, это последовательное соединение , а не параллельное подключение. Поверните переключатель в положение A (амперы) и подключите измерительные кабели так же, как и раньше.

После этого необходимо создать две точки измерения путем разрыва цепи. Измеряемая цепь должна быть обесточена. После отключения источник питания можно снова подключить, а измерительные щупы можно поднести к точкам цепи. Для этого лучше всего подходят зажимы типа «крокодил», так как они довольно легко зажимают нужные провода.

Измерение сопротивления цепи с помощью мультиметра (R)

При измерении сопротивления цепи мультиметр вычисляет требуемое значение R путем деления напряжения (U) на силу тока (I). Для этого небольшой измерительный ток пропускают через резистор , чтобы падение напряжения можно было использовать в качестве расчетной переменной. Источником напряжения является батарея устройства.

Установите мультиметр на знак Ом (Ом) и подключите два измерительных кабеля, подключив черный кабель к разъему COM, а красный кабель к разъему Ом. Затем обеспечьте беспотенциальную цепь и измерьте сопротивление щупами между двумя выбранными точками.

Совет : Не всегда нужно измерять ток мультиметром. На больших предприятиях токовые клещи особенно подходят для линий.

Советы по измерению тока с помощью мультиметра

Для обеспечения измерения силы тока, потребляемого тока и т. п. является оптимально успешным, при обращении с мультиметром следует соблюдать некоторые важные меры предосторожности. Таким образом можно избежать ошибок – а это, в свою очередь, способствует правильному результату измерения и предотвращает повреждение устройства:

  • Инструкция по эксплуатации: Лучший совет – перед использованием всегда ознакомляться с инструкцией по эксплуатации. Не все инструкции идеально применимы ко всем устройствам, поэтому всегда следует помнить об инструкциях производителя.
  • Определить разъемы : Ошибки измерения (например, отрицательные значения) часто возникают, когда входные и выходные разъемы перепутаны местами. Этой ошибки также можно легко избежать, проверив.
  • Диапазон измерения: Важно установить правильный диапазон измерения перед измерением с помощью мультиметра. Если это неизвестно, начните с самого высокого диапазона измерения и медленно спускайтесь вниз.
  • Измерительные наконечники: Кроме того, безопасные щупы можно использовать только с подходящими щупами.
  • Большие установки: Мультиметры — не единственные измерительные устройства, которые можно использовать для определения силы тока и напряжения. Вместо этого целесообразно использовать токоизмерительные клещи, особенно на крупных предприятиях. Они обеспечивают простое измерение, поскольку работают бесконтактно и беспотенциально.

Мультиметры для измерения тока требуют осторожного обращения

Мультиметры обладают многими положительными свойствами. Это включает в себя тот факт, что они особенно просты в эксплуатации и обеспечивают точные измеренные значения — при условии, что они работают правильно и осторожно. Поэтому придает вдумчивости в обращении. Если вы подготовитесь к измерению и ознакомитесь с инструкцией по эксплуатации, чтобы правильно измерить ток с помощью мультиметра, вы в безопасности.

Часто задаваемые вопросы

Как измерить мультиметром?

Наилучший способ измерения с помощью мультиметра зависит от типа измерения . Однако во всех случаях необходимо установить диапазон измерения и выбрать тип измерения. Кроме того, измерительные кабели должны быть подключены к соответствующим разъемам.

Как измерить текущий расход?

Для измерения тока с помощью мультиметра черный измерительный кабель должен быть подключен к разъему COM, а красный измерительный кабель к разъему амперметра. Затем устанавливается правильный диапазон измерения, прежде чем измерительные наконечники можно будет удерживать на источнике тока.

По какой линии проходит электричество?

Большинство силовых кабелей имеют внешний проводник (коричневый или черный), защитный проводник (желтый) и нейтральный проводник (синий или серый). Ток передается по внешнему проводнику , который также называется фазой. Защитный проводник обеспечивает заземление, а нейтральный проводник возвращает ток к источнику питания.

Как измерить напряжение?

Текущее напряжение измеряется установкой мультиметра на вольт и выбрав подходящий диапазон измерения. Затем черный измерительный кабель подключается к разъему COM, а красный измерительный кабель к разъему V. Испытательные щупы удерживаются в двух точках, между которыми должно быть определено напряжение.

Как измерить падение напряжения?

Для измерения падения напряжения на мультиметре должен быть выбран правильный тип измерения c (переменный или постоянный ток). Затем снова следует настройка диапазона измерения. После этого измерение напряжения необходимо произвести параллельно с потребителем.

Как измерить переменный ток?

При измерении переменного тока разница заключается в том, что на приборе необходимо выбрать другую настройку . В противном случае красный измерительный кабель снова подключается к разъему Ом и измерение выполняется как обычно.

Предыдущая статья

Точная разница: опасные грузы и опасные материалы

Следующая статья

pH-метр: Простое объяснение функциональности

Как измерить ток | Hioki

Зачем нужно измерять ток? Причины, методы и меры предосторожности

Обзор

Вы не можете увидеть электрический ток своими глазами. Следовательно, для измерения таких свойств, как ток, необходимы специально разработанные измерительные приборы. Но зачем вообще нужно измерять ток? И как это достигается?

На этой странице подробно описаны причины измерения тока и способы использования соответствующих приборов.

Необходимость измерения тока

Электронные устройства чрезвычайно чувствительны и точны. Следовательно, многие устройства необходимо регулярно проверять, и обслуживание является ключевым фактором. Если бы не было измерительных приборов, было бы трудно точно определить проблемы во время обслуживания и поломки оборудования. По этой причине измерение тока является важной частью технического обслуживания электронных устройств и выявления причин неисправностей и отказов.

Существует ряд измерительных приборов, которые можно использовать для измерения силы тока. Наиболее часто используются следующие три:

  • Цифровые мультиметры

  • Датчики тока

  • Токоизмерительные клещи

Каждый из этих приборов можно использовать для измерения тока. Важно выбрать лучший инструмент для вашего приложения.

На этой странице объясняется, как измерять ток с помощью каждого типа приборов.

Как измерить ток с помощью цифрового мультиметра

Цифровой мультиметр — это прибор, обеспечивающий основные функции измерения электрических цепей, от силы тока до напряжения и сопротивления. Доступны различные типы, от больших моделей до карточных устройств, и они используются в различных сценариях измерения электроэнергии.

Большинство цифровых мультиметров имеют поворотный переключатель для изменения функций, поэтому первым шагом является настройка прибора на текущую функцию.

Затем подключите черную (отрицательную) клемму измерительных проводов к «COM», а красную (положительную) клемму к «A». При подключении измерительных проводов к цепи подсоедините черный провод к отрицательной стороне источника питания, а красный провод к стороне нагрузки, чтобы прибор был последовательно подключен к цепи.

Необходимо соблюдать осторожность, так как подача напряжения, когда измерительный провод вставлен в клемму «А», может привести к повреждению цифрового мультиметра. Следовательно, хорошей практикой является отключение питания измеряемой цепи, чтобы случайно не подать напряжение. Затем подключите ток последовательно с измерительными клеммами и снова включите питание.

Как измерять ток с помощью токового пробника

Токовый пробник — это инструмент, который позволяет прибору, например осциллографу, измерять формы сигналов тока путем преобразования тока в напряжение. Они полезны в широком диапазоне сценариев измерения тока, поскольку позволяют наблюдать за сигналом снаружи изоляции (без разрезания кабеля или другого проводника) и поскольку они могут выдерживать токи различной величины.

Доступны следующие шесть типов токовых пробников, которые следует выбирать в соответствии с применением.

Тип ТТ

Эти датчики тока предназначены исключительно для измерения переменного тока. Они сравнительно недороги и не требуют источника питания, хотя их нельзя использовать для измерения постоянного тока.

Датчик Холла

Эти датчики тока могут использоваться для измерения переменного и постоянного тока. Они недороги, но имеют недостатки, в том числе сравнительно низкую точность и дрейф, вызванный температурой и временем, что делает их плохо подходящими для приложений, в которых ток должен измеряться в течение длительного периода времени.

Тип Rogowski

Эти датчики измеряют ток путем преобразования напряжения, индуцируемого в катушке с воздушным сердечником переменным магнитным полем, которое возникает вокруг измеряемого тока. Они недороги и могут измерять большие токи, поскольку отсутствие магнитного сердечника устраняет проблему магнитного насыщения. Кроме того, они не страдают от недостатка магнитных потерь. Однако они чувствительны к воздействию шума и поэтому плохо подходят для высокоточных измерений. Кроме того, у них есть недостаток, заключающийся в том, что они не могут измерять постоянные токи из-за принципа их действия.

Датчик переменного тока с нулевым потоком

Эти преобразователи улучшают характеристики преобразователей типа CT в низкочастотном диапазоне. Благодаря малой фазовой ошибке они могут выполнять измерения в широкой полосе частот, что делает их хорошо подходящими для измерения мощности. Однако они используют метод ТТ и поэтому не могут измерять постоянные токи.

Тип AC/DC с нулевым потоком (с датчиком Холла)

Эти датчики сочетают в себе метод ТТ с элементом Холла, что позволяет им измерять как постоянный, так и переменный ток.

Тип AC/DC с нулевым потоком (феррозондовый датчик)

Эти датчики сочетают в себе метод CT с элементом FG (феррозонд), что позволяет им измерять как постоянный, так и переменный ток.
Поскольку благодаря своему принципу работы феррозонд имеет чрезвычайно малый дрейф смещения в широком диапазоне температур, он может обеспечивать исключительно точные и стабильные измерения, что делает этот тип датчика тока идеальным для сопряжения с высокоточными измерителями мощности для бескомпромиссной точности

Как измерить ток токоизмерительными клещами

Для измерения тока токоизмерительными клещами сначала установите поворотный переключатель в положение «А». Затем выполните регулировку нуля и зажмите губки поперек троса. Поскольку токоизмерительные клещи могут измерять ток, просто закрепляя их на кабеле, их также можно использовать для проверки значений тока без отключения цепей. В этих приборах используется тот факт, что магнитное поле, возникающее при протекании тока, пропорционально величине тока; измеряя это поле, можно измерить ток.

Если токоизмерительные клещи зажать вокруг двух проводов туда и обратно, магнитные поля нейтрализуют друг друга. Необходимо избегать зажима счетчика вокруг таких пар проводов, за исключением случаев измерения тока утечки.

Поскольку магнитное поле увеличивается пропорционально количеству витков катушки в том же направлении вокруг сердечника зажима, точность можно повысить, добавив витки к инструменту для усиления магнитного поля.

Выбор лучшего прибора для вашего приложения

Измерительные инструменты необходимы для измерения таких свойств, как сила тока, для поддержания и выявления неисправностей в точных, чувствительных электронных приборах. Для измерения тока часто используются такие инструменты, как цифровые мультиметры, токовые пробники и токоизмерительные клещи. Почему бы не попробовать использовать для измерения тока прибор, соответствующий вашим требованиям и целям?

Применение

Как использовать

Сопутствующие товары

  • Датчик переменного/постоянного тока CT6904A
  • Clamp Logger LR5051
  • Digital Multimeter DT4282
  • AC/DC Clamp Meter CM4375-50
  • Current Probe CT6711
  • Power Quality Analyzer PQ3198

Learn More

  • How to Use a Digital Multimeter How использовать цифровой мультиметр.
