В профессиональной работе со звуком очень важно понимать основные принципы коммутации разных видов оборудования, это позволяет легче и быстрее добиваться качественного звука и продлить жизнь аппаратуры.

Рассматривая в этом свете акустические системы можно выделить три вида: активные, пассивные и трансляционные акустические системы. Для каждого вида есть свои особенности, которые мы рассмотрим в этой статье.

Итак, считаем, что вы выбрали акустическую систему и купили ее. После распаковки оборудования первым делом возникает вопрос подключения.

Активная акустика. Главное отличие активной акустики от пассивной – наличие встроенного в ее корпус усилителя. Это значит, что подводимая мощность звукового сигнала к активной акустической системе (далее АС) значительно меньше, чем к пассивной. Поэтому в этой акустике применяются свои кабеля и разъемы, рассчитанные на меньший ток и напряжение.

Уровни. Хотя уровни линейного сигнала стандартизированы, несоответствия между устройствами все равно могут возникнуть. Потому что на самом деле в звуковой технике применяется не один стандарт, а несколько. Наиболее популярные линейные уровни для звуковой аппаратуры – это +4 дБ (1,23 В), -10 дБ (0,25 В) и -10 дБв (0,32 В). В результате несоответствия уровней выходного устройства (например, микшера) и входного устройства (например, активной АС) сигнал может искажаться или получать большой уровень шума. В связи с этим на устройствах мы можем часто увидеть переключатели номинального уровня выхода и входа. Если такого переключателя нет и нет регулятора выходного уровня, то придется применить дополнительное устройство согласования.

Баланс и небаланс. Для качественной передачи сигнала кабель, подходящий к активной АС должен быть экранирован. Также важно понимать, что соединение может быть балансным и небалансным. Небалансным соединением (несимметричным) называется соединение с помощью одножильного экранированного провода.

Балансное соединение (симметричное) – это соединение с помощью двух экранированных проводов. Один из проводов передает неизмененный сигнал (+), а второй передает сигнал в противофазе (-). Такая передача сигнала позволяет использовать устройства, которые на основе вычитания сигналов помогают хорошо бороться с помехами и наводками. На практике небалансное соединение чаще применяется в роли проводов-перемычек между оборудованием, то есть тогда, когда источник и приемник находятся рядом. Балансное соединение рекомендуется использовать на расстоянии более 20 метров и позволяет качественно передавать сигнал на 200 метров. Способы передачи сигнала в подключаемых устройствах должны быть согласованы, балансный вход должен соединяться с балансным выходом. В противном случае применяются переходники или устройства согласования способа передачи сигнала.

Hi—z. Вход Hi-Z– это вход, который обладает большим импедансом и обеспечивает согласованное по сопротивлению соединение акустической системы и звукоснимателей гитары. То есть, это небалансный вход для акустической гитары, соло и бас гитары. Он еще называется инструментальным входом.

Использование дополнительных коммутационных переходников должно выполняться с осторожностью. Нужно учитывать все вышеупомянутые характеристики, они должны совпадать: у входа и выхода должен совпадать номинальный уровень сигнала (+4 дБ, -10 дБ и др.), способ передачи (баланс/небаланс) и импеданс (входное и выходное сопротивление).

Разъемы. В набор популярных разъемов для активных АС входят разъемы XLR, RCA и TRS.

Самый популярный в акустических системах разъем – XLR.

Известен своей высокой надежностью. Пришедший в звук из авиации, разъем XLR, или как его еще называют «Кэнон», удачно прижился в большинстве устройств профессионального звукового оборудования. Наиболее привычен для нас трехконтактный вид разъема, хотя бывают они четырех, пяти, а иногда и более-контактные. Практически всегда контакты на разъеме подписаны: 1 – корпус и/или земля, 2 – сигнал плюс (+), 3 – сигнал минус (-). Может быть распаян как под небалансное соединение (используются контакты 1 и 2), так и под балансное (контакты 1, 2, 3). В разъеме используется механизм-защелка, который фиксирует положение.

Разъемы TRS и TS. Разъем “Джек” бывает трехконтактный TRS и двухконтактный TS.

Расшифровуется аббревиатура как обозначения контактов: 1 – Sleeve (гильза) земля и/или корпус, 2 – Tip (наконечник) сигнал плюс (+), 3 – Ring (кольцо) сигнал минус (-). Понятно, что штекер TS может выполнять передачу только небалансного сигнала. TRS может быть распаян и под баланс и под небаланс.  По размерам разъем может быть четвертьдюймовым (TRS1/4”)  и 1/8-дюймовым (TRS1/8”, 3.5 мм), еще его называют миниджек.

Разъем, который часто применяется и в профессиональной и в бытовой аппаратуре — разъем RCA.

В народе его называют «тюльпан». Является не самым корректным соединением устройств с инженерной точки зрения. Все потому, что в момент подключения первым контактом соединяется сигнал, а не земляной контакт как должно быть. Однако благодаря своей форме и дешевизне он прочно занимает свою позицию среди популярных коннекторов. Передает несимметричный сигнал с линейным уровнем.

Практически в каждой современной профессиональной активной АС в корпусе предусмотрен сквозной выход на XLR разъеме.

Этот выход может по-разному называться — Link Output, Mix Out, Thru Out, Line Out, но суть одна — отдать входной на АС сигнал для дальнейшей маршрутизации. В зависимости от модели АС выходной сигнал может быть абсолютно идентичен входному или претерпевать некоторые изменения. Например, на выход может отдаваться уже лимитированный сигнал или сигнал после обрезного ВЧ фильтра. Если в акустическую систему встроен микшер на несколько каналов, то на выход может отдаваться сигнал только с определенного входа или суммарный сигнал от всех входов. Такие вопросы можно уточнить, просмотрев инструкцию к АС. Данная концепция подключений позволяет создавать длинные линии из акустических систем, не подводя к каждой АС кабель от микшера.

Также сквозной выход используется при подключении сабвуферов и сателлитов. Важно «посадить» все акустические системы, используемые в роли портальной системы, на один стереовыход микшера – Main Mix, чтобы управлять звуком в зрительном зале одним фейдером. АС выполняющие функции мониторов подключаются на отдельные выхода микшера. Обычно в такой ситуации звук от микшера из выхода Main Mix подводится к одному/двум сабвуферам, а дальше от него/них с помощью сквозного выхода сигнал подается на сателлиты.

Получается, что если с двумя сателлитами можно подключить один сабвуфер, а звук подводится вначале к нему, то сабвуфер должен содержать два независимых канала, чтобы отдать стерео на сателлиты. Ниже на рисунке мы можем увидеть схему типичной  панели сабвуфера с разъемами.

Здесь соединения выполнены на балансных XLR разъемах. Два канала имеют названия A и B. Выходы (Output): FullRange – полный диапазон сигнала, HighPass – сигнал после ВЧ фильтра. С выхода HighPassсигнал от сабвуфера отдается на сателлиты, с Full Range — на другой сабвуфер (в случае, если у вас используется четыре сабвуфера и два сателлита).

Схема подключения (один сабвуфер и два сателлита):

Схема подключения (два сабвуфера и два сателлита):



Схема подключения (четыре сабвуфера и два сателлита, напольные мониторы):



Пассивная акустика. Подключение пассивных акустических систем стоит начинать с проверки соответствия мощностей подключаемого усилителя и АС. Это самый важный вопрос. При неправильном подборе появляются искажения (перегрузки) выходного сигнала  усилителя, что может привести к выводу из строя акустики. Выходная мощность усилителя должна быть равной мощности акустики или процентов на 5 – 10 больше. Лучше всего использовать усилитель на 90% мощности (что соответствует максимальной мощности АС), чем усилитель меньшей мощности на 100%, который не дотягивает до максимальных значений мощности АС. При недостаточной мощности усилителя акустика не «раскроется» полностью. Нужно следить за тем, чтобы при подборе мощностей сравнивались показатели мощности одних и тех же стандартов.

Мощность.Производители используют такие стандарты мощности как номинальная, пиковая, синусоидальная, DIN, RMS, AES, PMPO, Program power. И это еще не все существующие стандарты мощности. Некоторые мощности близки по показателям, но все же, не стоит забывать, что это разные мощности! Такое множество мощностей можно оправдать разными подходами стандартизации в разных странах. Для России родными являются стандарты номинальной и синусоидальной мощности, DIN относится к немецкому институту стандартизации, RMS, AES, PMPO– западные стандарты. Наиболее объективными считаются показатели номинальной (Nominal) и среднеквадратичной мощности (RMS), самым «несерьезным» считается стандарт PMPO, так как по нему сложно действительно объективно оценить мощность акустических систем. Существуют формулы, которые позволяют хотя бы грубо перевести одну мощность в эквивалент другой.

Наиболее простой для покупателя вариант в подборе АС и усилителя — это выбрать устройства одной фирмы, так как обычно крупные компании производят конкретные серии усилителей в связке с конкретными АС, многократно проверяя надежность таких комплектов и оптимизируя их работу. Подсказкой могут послужить брошюры выпускаемые производителями, в которых описаны оптимальные варианты сочетания серий усилителей с АС.

Сопротивление. Необходимо не забывать о соответствии сопротивлений устройств. Так для усилителя в технических характеристиках обычно указываются несколько мощностей для рабочих сопротивлений (например, 2000 Вт для 8 Ом / 4000 Вт для 4 Ом / 6000 Вт для 2 Ом). Наиболее популярные сопротивления АС – 8 и 4 Ом, а с сопротивлениями 2 Ом не каждый усилитель сможет работать. Эти особенности перекликаются с известными понятиями последовательного и параллельного соединения АС. Часто бывают ситуации, когда на стереоусилитель нужно нагрузить четыре колонки. Если, к примеру, подключить четыре 4-омных колонки к двухканальному усилителю последовательно, то их суммарное сопротивление составит 16 Ом. Мы не опускаемся до опасных значений сопротивления, но теряем в мощности при таком соединении. При параллельном соединении вырастает выходная мощность, однако, в нашем случае сопротивление падает до 2 Ом.

Это означает, что усилитель будет заметно больше греться из-за большего тока. И вообще, до использования такого подключения следует удостовериться в паспорте усилителя, что он работает с 2-омной нагрузкой, а то быть беде. Считается, что на 2-омной нагрузке снижается способность усилителя контролировать движение диффузора динамика, что может проявиться в размытом звуке баса.

Сечение провода. Все, наверное, понимают, что хотя сопротивление кабеля низкое, но оно есть, а значит, вызывает все-таки падение напряжения. То есть, уровень сигнала падает, особенно на высоких частотах. Фишка в том, что сопротивление зависит не только от материала и длины провода, а и от площади его поперечного сечения. Чем больше сечение – тем меньше сопротивление. В технических характеристиках к кабелю должно указываться погонное сопротивление. Это значит, что вооружившись калькулятором, вы можете подсчитать, отталкиваясь от нужной вам длины, какое сопротивление будет у проводов.

Фаза. При подключениях пассивных АС очень важно соблюдать совпадение фаз динамиков. Это значит, что диффузоры всех динамиков в любой момент времени должны смещаться в одном направлении. Обычно для удобного подключения на динамиках и проводах отходящих от них производитель обозначает контакты пометками (+) и (-). При неправильной фазировке, диффузоры динамиков будут двигаться в противоположном направлении и тем самым гасить в ноль все повторяющиеся в их сигналах амплитуды. Так как в стереосигнале практически всегда басовая составляющая одинакова (имеется в виду полоса примерно в пределах 30 – 130 Гц), то эта часть сигнала в «антифазовом» режиме будет исчезать. На практике можно увидеть картину, когда стоящие две колонки по отдельности отдают нормальный звук. При одновременном включении НЧ составляющая пропадает. Это значит, что у одной из колонок подключены неправильно контакты плюс и минус.

Разъемы. Наиболее популярными для профессиональных усилителей являются разъемы Speakon, XLR, TS, Euroblock, а также винтовые зажимы.

XLR, TRS/TS, Euroblock – используются для подключения входного в усилитель сигнала.

Speakon, TS, винтовые зажимы – для подключения акустических систем к усилителю.

Разъем TS. Подключаются контакты так: к контакту Tip (наконечник) подключается сигнальный контакт (+), к контакту Sleeve (гильза) подключается (-).

Разъемы Speakon бывают трех видов: 8-контактные, 4-контактные и 2-контактные. Самые популярные 4-контактные – они используются для подключения двухполосных АС. Для подключения трехполосных применяются 8-контактные. Благодаря своей конструкции очень надежный разъем. После соединения с гнездом штекер нужно провернуть по направлению часовой стрелки для фиксации контактов.

Винтовые зажимы позволяют фиксировать провода со специальными металлическими зажимами и просто зачищенные оголенные кончики проводов.

Маршрутизация.В большинстве современных стереоусилителей доступны режимы маршрутизации Stereo, Parallel, Bridge. Обычно два канала подписываются обозначениями «A» и «B». Режим Stereo обеспечивает работу двух независимых каналов, режим Parallel обеспечивает параллельную подачу сигнала с входа A на выход A и B, при этом вход B – не активен, но для каждого выхода есть свой регулятор громкости, а режим Bridge (мостовой режим) поможет предоставить максимальную мощность на одну колонку, при этом активен регулятор A.

Схема подключения (режим Stereo):

Схема подключения (режим Parallel):

Схема подключения (режим Bridge):

В приведенных выше схемах подключение АС в мостовом режиме выполнено на разъеме винтовые зажимы. Однако это не единственный разъем, на котором можно реализовать мостовой режим. Рассмотрим детальнеетакое подключение на разъеме Speakon. Контакты разъема:

Для подключения мостового режима провода подводятся к контактам выхода канала A (контакты 1+ и 2+):

Подключение колонок к усилителю на разъемах Speakon для параллельного и стереорежима выполняются одинаково, разница только в самой маршрутизации внутри усилителя.

Стереорежим:

Параллельный режим:

Из схем видно, что подключение стерео можно выполнить как на двух разъемах Speakon, так и на одном. При двойном подключении на каждом разъеме используются контакты 1+ и 1-, при подключении на одном разъеме двух колонок в одном штекере используются все четыре контакта 1+, 1-, 2+, 2-. Изменение режимов в усилителе может быть реализовано в виде физического переключателя или в меню управления DSP-процессора.



Разделение на полосы. Следующий вопрос неразрывно связан с предыдущим. Так как профессиональный усилитель одинаково успешно может работать как с широкодиапазонными АС, так и с сабвуферами, очень удобно, когда усилитель оборудован встроенным кроссовером. Это позволяет избавиться от необходимости в дополнительном аппаратном устройстве и дополнительной коммутации. Так как при использовании сателлитов с сабвуферами рекомендуется срезать НЧ составляющую, усилитель со встроенным кроссовером должен реализовывать три функции – НЧ фильтр, ВЧ фильтр, полный диапазон.

Рассмотрим варианты подключения АС к одному двухканальному усилителю с кроссовером. Начнем с простого.

Обычный режим стерео с двумя широкополосными колонками:

Моно режим с одним сабвуфером и одним сателлитом:

Такой режим предпочтительнее использовать тогда, когда, сигнал стерео не требуется, а к басовой характеристике предъявляются повышенные требования.

Биампинг и бивайринг (Bi-Amping и Bi-Wiring). Чтобы рассмотреть следующее подключение нужно понять, что такое биампинг. Биампинг – это схема подключения, при которой каждому динамику двухполосной акустической системы требуется отдельный канал усилителя. То есть, в такой АС просто отсутствует встроенный кроссовер и каждый из двух подводимых к колонке каналов должен быть соответственно настроен на НЧ или СЧ/ВЧ полосу. Бивайринг – это схема подключения, при которой от одного канала усилителя подводятся отдельно провода к НЧ динамику и СЧ/ВЧ динамику. Так как подсоединяются они все равно к одному каналу усилителя, то получается, что он должен быть широкополосный, а значит в акустической системе должны быть установлены НЧ и ВЧ фильтр для каждого динамика. То есть, тот же кроссовер, только на какой-то раздельной конструкции с фильтрами. Выгода от такого способа подключения сомнительна, в отличие от биампинга. Биампинг может быть полезен в случаях, когда по каким-либо причинам в АС невозможно разместить кроссовер.

Подключение двухполосной АС по схеме биампинг:

Все принципы согласования усилителя и динамиков актуальны и для многоканальных усилителей. Разница, лишь в количестве каналов и акустических систем, также усложняется маршрутизация таких усилителей. Любой многоканальный усилитель  теоретически может быть заменен набором двух и одноканальных усилителей.

Кроме рассмотренных нами подключений активной и пассивной акустических систем, еще можно затронуть отдельное направление – подключение трансляционных акустических систем.

Трансляционная акустика. Это оборудование принципиально отличается от пассивной и тем более от активной акустики. Особенность трансляционных систем в том, что благодаря использованию понижающих и повышающих трансформаторов в конструкциях усилителей и АС, достигается качественная передача звука на большие расстояния. Поэтому эта система озвучивания востребована на предприятиях, в офисах, супермаркетах и т. п. Естественно, что, не имея большого опыта, самому очень сложно спроектировать и настроить систему трансляции, лучше доверить это дело профессионалам.

Рассмотрим основные принципы подключения трансляционных акустических систем:

• существуют линии трансляции с уровнем напряжения сигнала 240 В, 100 В, 70 В, 30 В и другие. Выводы АС должны соответствовать напряжению линии, то есть иметь соответствующее входное напряжение;
• при подключении акустических систем к усилителю следует помнить о том, что их общая мощность не должна превышать мощность усилителя;
• при доступных режимах на усилителях 100 В и 70 В, акустические системы можно переключить с линии 100 В на линию 70 В. При этом мощность этих АС упадет в два раза, в то же время их количество можно увеличить в два раза.
• некоторые динамики имеют выводы не только на высокоомную нагрузку, но и на низкоомную. Обычно на корпусе подписано назначение контактов, важно при подключении не перепутать их.
• выбор выводов трансформатора АС — чем меньше сопротивление АС вы выберите, тем большую мощность он выдаст.

Информация по заказам и доставке
Выбор акустических систем
Подключение акустических систем

Выбор усилителя, кабеля, и подключение колонок

На фото: акустические системы University Medallion XII (1963 г.)

Выбор усилителя для колонок

Изучите технические характеристики ваших колонок, чтобы точно определить допустимый диапазон мощности усилителя, соответствующий вашим акустическим системам. Во всех акустических системах максимальная шумовая мощность является функцией тепловой мощности звуковой катушки. Следует соблюдать осторожность и не допускать перегрузки любого усилителя, так как это может стать причиной возникновения перегрузки выходного сигнала, которая приводит к ограничению или искажению выходного сигнала (клиппингу). Наличие перегрузки в течение длительного времени может привести к повреждению акустических систем. Важно, чтобы ваш усилитель выдавал хорошую чистую мощность и не допускал искажений. Искажения усилителя из-за клиппинга выдают высокочастотные составляющие, которые могут повредить громкоговорители. Даже 100-ваттный усилитель, работающий в режиме клиппинга, может повредить громкоговорители мощностью 400 Вт или более.

Как правило, усилитель более высокой мощности, работающий на большой громкости без искажений причинит меньше вреда акустической системе по сравнению с усилителем более низкой мощности с постоянным ограничением выходного сигнала.

Также следует помнить, что мощный усилитель, работающий под нагрузкой менее 90% от своей максимальной выходной мощности, обычно позволяет получить более качественный звук по сравнению с менее мощным усилителем, который с трудом достигает нагрузки 100%. Усилитель с недостаточной выходной мощностью не позволит добиться максимальных рабочих характеристик акустических систем. Часто можно сразу сказать, насколько хорош усилитель при работе со сложными в нагрузке колонками, взглянув на его показатели мощности при 4Ω и 8Ω. Чем выше это отношение к 2:1, тем лучше, т.к. оно характеризует способность отдавать ток в нагрузку.

Помните: правильное размещение акустических систем оказывает решающее влияние на восприятие их звучания. Если вам кажется, что ваш новый усилитель «не звучит» не спешите его менять, для начала попробуйте правильно расположить свои колонки в комнате.

Большой тороидальный трансформатор усилителя Yamaha A-S3000 обеспечивает много чистого, малошумящего тока. Внутренняя схема левого и правого каналов была намеренно размещена настолько далеко друг от друга, насколько это возможно, чтобы уменьшить межканальные помехи, сохраняя целостность вывода каждого канала для ваших колонок.

Выбор кабеля для акустики

Всегда используйте высококачественные кабели, доступные для вашего бюджета. Высококачественные аудио сигналы, поступающие из усилителя в акустическую систему, очень требовательны к кабелю. Широкий динамический диапазон и полоса пропускания частот должны обеспечиваться одновременно с возможностью передачи пиковых токов силой минимум 10 А без какой-либо потери или ухудшения сигнала. Это объясняет, почему качество звука, воспроизводимого акустическими системами, так зависит от физических свойств кабелей, с помощью которых они подключаются к усилителю. Мы рекомендуем всегда использовать кабели одинаковой длины для подключении левой и правой АС. Следует помнить, что конструкция кабеля может повлиять на качество звука, поэтому будьте готовы поэкспериментировать, чтобы найти кабель, который бы идеально подходил для вашего слуха и аудио системы.

Для того, чтобы минимизировать влияние кабелей на частотную характеристику до неощутимого на слух, импеданс кабеля на всех частотах (при последовательном соединении плюсового и минусового проводников) должен выдерживаться как можно более низким, и наверняка менее 0.1Ω. На низких частотах сопротивление кабеля по постоянному току является доминирующим фактором, и вы должны выбрать достаточно большое сечение для достижения требуемого импеданса для всех длин кабеля, которые вы собираетесь использовать. На средних и высоких частотах преобладает индуктивная составляющая импеданса. Эти и другие свойства влияют на особенности конструкции кабеля, которые становятся все более и более важными.

Какой толщины должен быть кабель?

Толщина провода определяется по индексу американского стандарта (AWG). Чем меньше индекс калибра, тем толще кабель. Более толстая проволока обеспечивает меньшее сопротивление току. Толстый провод (12 или 14 калибра) рекомендуется для длинных проводов и мощных усилителей с низкоимпедансной акустикой (4 или 6 Ом). Для относительно коротких прогонов (менее 15 метров) и 8-омных колонок, провода 16-калибра обычно достаточно. Это экономически выгодно и с таким кабелем легко работать.
Попросите нашего консультанта порекомендовать подходящий акустический кабель для вашей системы.

Относительная толщина проводов разного калибра. (не фактический размер)



Если вы решите подключить свой провод без разъемов, используйте инструмент для зачистки проводов, чтобы снять около 1 см. изоляции от концов каждого провода, обнажая оголенные жилы кабеля. Тщательно закрутите оголенные жилы проволоки каждого провода, чтобы не запутались пряди. Свободные пряди могут соприкасаться с другим проводом кабеля и вызывать короткое замыкание, что потенциально может повредить ваш усилитель.

При подключении акустического кабеля к AV-ресиверу мы рекомендуем предварительно установить на концы кабеля разъемы типа «Банан». Подключение оголенного кабеля к винтовым клеммам современных ресиверов это не самый легкий и приятный процесс, а используя кабели с разъемом «Банан» вам нужно будет просто снять центральную заглушку с винтовой клеммы AV-ресивера и вставить в отверстие кабель с разъемом «Банан». Такой способ гарантирует быстрое и удобное подключение и отключение проводов от AV-ресивера.

Слева направо: оголенный провод, штыревые «игольчатые разъемы», разъемы типа «лопатка», разъемы типа «банан», двойной разъем «банан».



Самый элементарный способ снятия изоляции не требует ничего, кроме острого ножа. Однако снять внешнюю оплетку кабеля при помощи ножа не повредив при этом изоляцию проводников крайне затруднительно. Поэтому мы настоятельно рекомендуем вам использовать специальный инструмент «стриппер» для зачистки кабеля.

Этот инструмент для снятия изоляции с кабеля самостоятельно адаптируется к диаметру провода, при этом не повреждая его.



Подключение колонок.

Чтобы избежать возможного повреждения вашей акустической системы перед подключением или отключением любых кабелей убедитесь в том, что питание усилителя выключено. Перед включением питания дважды убедитесь в том, что соединения выполнены надежно и с соблюдением полярности.

Клеммы для подключения колонок

У колонок есть один из двух типов разъемов для подключения проводов — пружинные зажимы и винтовые клеммы (см. Иллюстрацию ниже). С пружинными зажимами очень легко работать. Просто нажмите на зажим, вставьте провод динамика и отпустите. Подпружиненный механизм удержит провод на месте. Клеммы пружинных зажимов могут принимать оголенные провода и штыревые разъемы, но не разъемы типа «лопатка», «банан» или «двойной банан».

Клеммы пружинных зажимов допускают использование оголенных проводов или штырьковых разъемов



Винтовые клеммы обеспечивают очень прочное соединение акустических проводов. Отвинтите гайку, чтобы обнаружить отверстие, используемое для соединения оголенных проводов и штырьковых разъемов. Банан и двойные бананы подключаются непосредственно в отверстие в центре штока винтовой клеммы. Коннекторы типа лопатка вставляются в винтовую клемму и фиксируются гайкой.

Винтовые клеммы допускают подключение разъемами типа «банан» и «лопатка»

Однопроводное подключение акустики

Для классического, однопроводного подключения необходимо подключить соединительные кабели к высокочастотным (HF) и низкочастотным (LF) выводам. Для обеспечения оптимальных рабочих характеристик при однопроводном подключении кабели акустических систем должны быть подключены к усилителю и высокочастотным выводам (HF) акустической системы. Плюсовой (+) разъем левого канала усилителя (имеет маркировку + или окрашен в красный цвет) должен быть подключен к плюсовому разъему HF левой акустической системы. Левой акустической системой является АС, расположенная слева от вас, если смотреть на две стерео системы из положения прослушивания. Минусовой (-) разъем левого канала усилителя (имеет маркировку — или окрашен в черный цвет) должен быть подключен к минусовому разъему HF левой акустической системы. Повторите указанные действия для правой акустической системы. Помните, что плюсовой (+ или красный) разъем усилителя должен быть подключен к плюсовому (+ или красному) разъему АС, а минусовой (- или черный) разъем к минусовому разъему. Выберите источник сигнала, например CD-плеер. Включите усилитель и медленно поворачивайте регулятор уровня громкости в сторону увеличения, чтобы проверить, что акустические системы воспроизводят низкочастотный и высокочастотный сигнал.

Двухпроводное подключение колонок — Bi Wiring

Следует учесть, что при двухпроводном подключении соединительные перемычки должны быть удалены. Убедитесь в том, что усилитель выключен, а затем подготовьте два комплекта кабелей для каждой акустической системы. Измерьте и отрежьте 4 кабеля требуемой длины — по два кабеля для каждой АС. Промаркируйте 2 кабеля левой АС как Left LF и Left HF (LF — низкочастотный, HF — высокочастотный), а затем повторите эту операцию для правой АС. Если ваш усилитель не имеет отдельных выходных разъёмов для передачи низкочастотного и высокочастотного сигнала, на конце кабелей со стороны усилителя скрутите кабели левой АС Left LF+ (плюсовой) и Left HF+ (плюсовой) вместе. Подключите их к плюсовому выводу левого канала усилителя с маркировкой + (плюс) или окрашенному в красный цвет. Скрутите кабели левой АС Left LF- (минусовой) и HF- (минусовой) вместе и подключите их к минусовому выводу левого канала усилителя с маркировкой — (минус) или окрашенному в черный цвет.Со стороны АС подключите кабели с маркировкой Left LF+ и Left LF- к выводам LF левой АС, убедившись в соблюдении маркировки полярности на оболочке кабеля. Затем подключите кабели с маркировкой Left HF+ и Left HF- к выводам HF этой же АС.
Повторите эту операцию для подключения правой АС к выводу правого канала усилителя, также убедившись в соблюдении полярности. Включите усилитель и установите регулятор уровня громкости в минимальное положение. Выберите требуемый источник сигнала и медленно увеличивайте громкость до низкого уровня. Убедитесь в том, что низкочастотный и высокочастотный сигнал воспроизводится обеими АС. В противном случае выключите усилитель и повторно проверьте подключения.

Подключение колонок к двум усилителям — Bi Amping

Подключение к двум усилителям является расширенным способом двухпроводного подключения, указанного выше. При этом подключении используются отдельные усилители мощности для усиления низкочастотных и высокочастотных сигналов в каждой АС. Для подключения двух стерео АС требуется четыре моно (или два стерео) усилителя одного типа. Убедитесь в том, что соединительная перемычка между клеммами акустической системы не используются, и что строго соблюдается соответствующая полярность. Если используются два стерео усилителя, рекомендуется, чтобы один усилитель использовался для усиления низкочастотного сигнала, а второй для усиления высокочастотного сигнала.

Прогрев и приработка

Звучание акустических систем слегка меняется в течение начального периода прослушивания. Если колонка хранилась в холодном помещении, то для демпфирующих материалов и подвеса динамиков потребуется некоторое время на восстановление механических свойств. Подвес диффузора также слегка снижает свою жесткость в течение первых часов работы. Время, которое потребуется АС для полного выхода на расчетные характеристики зависит от условия хранения и интенсивности использования. Как правило, потребуется неделя на устранения температурных эффектов и около 15 часов на достижение механическими частями желаемых характеристик. К нам иногда поступают отзывы, что необходим более длительный период приработки (например, месяц), однако это, как правило, не имеет отношения к изменениям в свойствах АС, а скорее всего связано с привыканием слушателя к новому для него звучанию. Это, прежде всего относится к колонкам с высокой разрешающей способностью, где слушателю может открыться значительно большее количество деталей, чем то, к которому он ранее привык; звучание поначалу может показаться чересчур «выпяченным» и немного трудным для восприятия. Однако после более или менее продолжительного времени вам покажется, что звук стал мягче и приятнее, но без какой-нибудь утери ясности и детальности.

Установка и точная настройка акустики

Для достижения наилучших рабочих характеристик ваших акустических систем рекомендуется потратить некоторое время на определение оптимальной конфигурации настройки. Начните с изменения угла установки акустических систем в направлении выбранного положения прослушивания, которое обычно находится по центральной линии комнаты, при этом если вы сидите, то можете видеть только внутреннюю боковую панель каждой АС. Перед передней панелью АС не должно находиться никаких препятствий. Акустически системы должны быть установлены на расстоянии 1,5 — 4,5 метра друг от друга, при этом место прослушивания должно находиться на чуть большем расстоянии от АС, чем расстояние между ними. Избегайте установки АС в углах комнаты, так как это отрицательно повлияет на их рабочие характеристики. В идеале мы рекомендуем устанавливать АС на расстоянии минимум 0,5 метра от задней стены и 1 метр от боковой стены. Установив АС в ее положении прослушивания, осторожно наклоняйте АС из стороны в сторону, чтобы заостренные ножки прошли через ткань ковра до твердой поверхности внизу. После выполнения точной регулировки ножек отрегулируйте уровень АС и убедитесь в их устойчивости, надежно затяните контргайки, не прилагая чрезмерного усилия.

Более подробно об установке акустики мы расскажем в нашей популярной статье «Правильное расположение акустики в комнате». Для понимания взаимосвязи между акустической системой и комнатой где она расположена, мы настоятельно рекомендуем к прочтению статью «Как в условиях домашних реалий выжать из акустических систем максимум?».

Сетка

Защитная сетка (гриль) акустической системы имеет высокую акустическую прозрачность. Однако, для обеспечения максимальной четкости звука меломан, возможно, захочет несколько улучшить качество звука путем снятия сеток во время прослушивания. Сетка удерживается на месте с помощью штырей или скрытых магнитов для обеспечения привлекательного внешнего вида.



Защитные сетки современных колонок закрепляются на магнитах

Уход за корпусом

Корпус колонок следует очищать только сухой тканью, либо с нанесением небольшого количества мебельной политуры не содержащей силикона.

Если же вы захотите использовать аэрозоль для чистки, то сначала удалите защитную решетку, осторожно потянув ее за рамку. Распыляйте аэрозоль на протирочную ткань, а не на корпус. Проверьте действие аэрозоля сначала на небольшом участке поверхности, т.к. некоторые вещества могут вызвать изменение окраски. Избегайте абразивных, кислотных, щелочных или антибактериальных веществ. Избегайте попадания моющих веществ на ткань защитной решетки, т.к. на ней могут остаться пятна. Ткань решеток можно чистить обычной одежной щеткой или же насадкой для пылесоса. При установке грилей (защитных решеток) на место проследите, чтобы штифты были точно совмещены с приемными отверстиями в корпусе, прежде чем надавить на них. Избегайте касания диффузоров динамиков, особенно твитеров, т. к. это может привести к их повреждению.

Важно помнить:

• Ваши громкоговорители рассчитаны на годы безотказной работы и не требуют никакого обслуживания, кроме периодической протирки пыли мягкой, сухой хлопчатобумажной тканью без ворса.
• Пластиковые элементы также можно протирать мягкой тканью.
• Обращайтесь с лакированной поверхностью очень осторожно, чтобы не поцарапать покрытие.
• Чтобы удалить отпечатки пальцев и пятна, нанесите на ткань небольшое количество разбавленного нейтрального моющего средства без аммиака или спирта и аккуратно очистите поверхность.
• Никогда не используйте абразивные чистящие средства или химические вещества для очистки корпуса.
• Если корпус стал заметно поцарапан или поврежден иным образом, обратитесь в квалифицированную мастерскую по ремонту мебели.
• Не распыляйте инсектицид возле колонок.
• Чтобы удалить пыль с ткани решетки, используйте пылесос на низком уровнем всасывания.
• Не мойте решетку в воде, так как вода может изменить цвет решетки или сделать ее неровной.
• Никогда не подавайте всасывающий или сжатый воздух на высокочастотный или сверхвысокочастотный динамик.
• Если поверхности диффузоров низкочастотного динамика запылились, вы можете аккуратно очистить их мягкой сухой кистью для каллиграфии или малярной кистью. Не используйте влажную ткань.
• Все соединения проводки следует периодически проверять и очищать или переделывать. Частота технического обслуживания зависит от металлов, участвующих в соединениях, атмосферных условий и других факторов.

Как подключить пассивные динамики к усилителю или ресиверу

В , часть первая нашей серии из двух частей, посвященной проводам динамиков, мы говорили о , насколько важно найти лучший провод динамика для вашей системы – который может не только улучшите качество звука, но и на самом деле защитите свое оборудование и продлите его срок службы.

Здесь, во второй части, мы поговорим о том, как лучше всего подключить провод динамика , учебном пособии, которое значительно облегчит понимание и выполнение этой задачи. Правильное подключение провода динамика также может улучшить звучание вашей системы и предотвратить повреждение и другие проблемы с вашим оборудованием, и, хотя многие люди борются с этим, подключение провода динамика является или должно быть довольно простым и простым.

Содержание

Как установить провод динамика

Шаг 1. Измерьте длину и отрежьте

Первый шаг при установке нового провода или правильном повторном подключении существующего провода — определение длины. проволоки вам понадобится. По разным причинам очень удобно иметь одинаковую длину провода с правой и левой сторон, поэтому, если вам нужно 10 футов для правой стороны и 15 футов для левой стороны, вам следует отрезать 15-футовый провод. длины с обеих сторон.

Для систем домашнего кинотеатра , согласуйте длину сторон для каждого типа динамиков — например, вам может понадобиться 15 футов для каждой стороны переднего правого и левого динамика и 30 футов для каждой стороны заднего левого и правые динамики. Они не обязательно должны быть такой же длины, как передние динамики , но провода левого и правого задних динамиков должны быть одинаковой длины.

Не забудьте оставить немного лишнего, чтобы можно было подвернуть и спрятать провод, когда это необходимо, и чтобы провод не приходилось непривлекательно драпировать или тянуть за динамики или компоненты.

Шаг 2: Разделите провод

После того, как вы отрежете провода, вам нужно будет оставить несколько оголенных проводов на каждом конце. Если у вас его нет, вам понадобится инструмент для зачистки проводов хорошего качества — для этой и многих других работ. Мы бы порекомендовали отличные и недорогие Klein Tools Wire Cutter and Wire Stripper .

Распродажа

Klein Tools 11055 Кусачки и устройства для зачистки проводов, Кусачки для многожильных проводов, Кусачки для сплошных…

• Страна производитель: США
• Производитель: Klein Tools

С помощью инструмента для зачистки проводов или очень осторожно с помощью ножа отделите два провода провода динамика, разрезав пластиковую изоляцию между ними примерно на две части. дюймы. Затем используйте инструмент для зачистки проводов , чтобы удалить изоляцию и оголить примерно один дюйм провода на каждом выводе.

Шаг 3. Тщательная прокладка

Вы должны проложить провод динамика от системы к динамикам наиболее эффективным и удобным для вас способом, но есть несколько важных соображений.

• Не оставляйте провод лежащим на проходах или дверных проемах или в любом месте, где люди (или домашние животные) могут споткнуться, наткнувшись на него
• Не прокладывайте провод таким образом, чтобы он мог тянуться вниз при нажатии на разъемы динамиков или стереосистемы
• Не скручивайте, не связывайте и не наматывайте провод динамика на себя в любой точке — это должен быть один свободный отрезок провода
• Не прокладывайте провод динамика рядом с любыми другими проводами — проводами стереосистемы или домашнего кинотеатра, шнурами питания переменного тока или чем-либо еще — а также избегайте любых электрических приборов или других устройств, чтобы избежать помех и шума, проникающего через ваши динамики

Шаг 4: Подсоедините оба конца

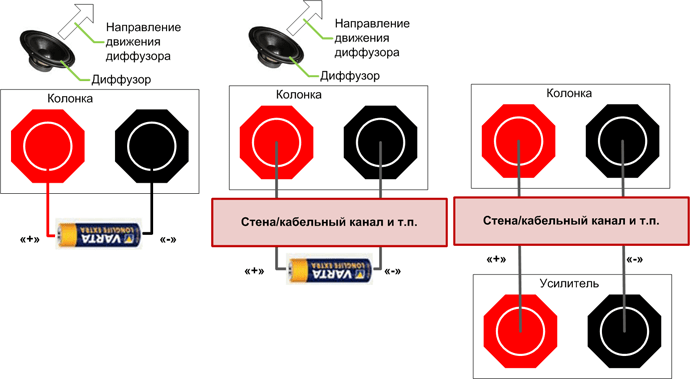

Важность полярности

Прежде чем мы перейдем к конкретным шагам , как подключить провод динамика , мы должны сначала упомянуть самое важное при подключении любого динамика. провода – полярность . Полярность просто означает, что положительный вывод провода динамика подключен к положительным клеммам на динамике и стереосистеме, а отрицательный — к отрицательному.0004 .

Провод громкоговорителя будет иметь два вывода, и хотя эти два провода идентичны, они будут маркированы по-разному — одна сторона обычно будет иметь знак + (положительный), а другая — — (отрицательный) или положительный вывод будет отмечен с непрерывной линией, напечатанной вдоль его стороны. Если этих символов нет, вместо этого динамик может иметь цветовую кодировку, обычно красную (положительную) и черную (отрицательную).

Разъемы на задней панели динамиков и стереосистемы также будут парами, по одному на каждый вывод провода динамика, и они также будут маркированы или имеют цветовую кодировку. Очень важно удостовериться, что плюс провода идет к плюсу разъема (как на динамике, так и к стереосистеме), а минус идет к минусу разъема. Точно так же вы всегда должны вставлять красную сторону провода в красную сторону разъема, а черную в черную.

Если между проводом динамиков, разъемами динамиков и разъемами стереосистемы у вас есть сочетание знаков + и — и красного и черного цветов, не запутайтесь. Просто всегда держите красный и + вместе, а черный и — вместе, и все будет отлично работать.

Выполнение подключения

Существует несколько различных типов разъемов для динамиков (места подключения провода динамика, на задней панели динамиков и ресивера или усилителя), которые вы можете найти на вашем стереооборудование или оборудование для домашнего кинотеатра и/или на ваших динамиках , но два типа являются наиболее распространенными, и почти наверняка вы будете использовать один, другой или оба.

• Стержень для переплета
• Подпружиненный соединитель

Связывающие столбы появляются парами и представляют собой металлические столбы с большими пластиковыми ручками (обычно красными и черными), которые можно поворачивать. Когда вы повернете пластиковые ручки против часовой стрелки, они начнут выдвигаться к вам, открывая большую часть металлической стойки под ними. Когда открыта достаточная часть самой стойки, вы увидите, что в ней есть небольшое отверстие, и все, что вам нужно сделать, это протолкнуть оголенный провод динамика через отверстие, а затем повернуть пластиковую ручку назад по часовой стрелке, чтобы зажать ее на вставленном проволока.

Подпружиненные разъемы также поставляются парами и имеют пластиковые выступы (опять же обычно красные и черные) рядом с металлическими отверстиями. Когда вы нажимаете на пластиковый язычок, металлические отверстия открываются, и вы можете легко вставить провод динамика в отверстие — опять же, помня о полярности. Если вы отпустите пластиковый язычок, отверстие снова закроется, тем самым зажав и закрепив провод динамика.

Эти разъемы можно найти как на задней панели динамиков , так и на задней панели . 0003 задняя панель ресивера или усилителя стереосистемы или системы домашнего кинотеатра , и в обоих случаях используется один и тот же метод. Всегда следите за тем, чтобы соединение было аккуратным, и чтобы не торчал лишний изношенный провод и не касался другого разъема (что может привести к короткому замыканию и даже повредить ваше оборудование).

В системе домашнего кинотеатра убедитесь, что правильные динамики (передние, задние, сабвуфер и т. д.) подключены к соответствующим выходам динамиков. Если вы подключаете динамики к стереосистеме, у вас, вероятно, будет выбор из Динамик A или Динамик B , и если у вас есть только одна пара динамиков, не имеет значения, какие вы используете (хотя мы всегда, по какой-то причине, выбираем динамик A — это просто кажется логичным…), но убедитесь, что вы выберите этот вариант (Speaker A или Speaker B) на переключателе на передней панели вашего стереоресивера или усилителя.

Заглушки типа «банан» — простота, безопасность и отличный звук!

Если вы будете следовать нашим инструкциям, надежно подсоединить провод динамика довольно просто , но есть способ сделать его еще проще и безопаснее, а также получить еще более качественный звук из вашей системы — банановый штекер. На самом деле есть три типа разъемов, которые вы можете надеть на концы провода динамика и использовать вместо оголенного провода — штекеры типа «банан», «пики» и «штыри» — , но штекеры типа «банан» — наши любимые из-за качества звука и простоты использования.

Установка штекеров типа «банан»

Установка провода динамика на штекер типа «банан» очень похожа на подключение провода динамика к скобе , как описано выше. На самом деле это проще, так как вы можете держать штекер банана в руке, делая это, и вам не нужно наклоняться за стереосистемой или колонками. Штекер типа «банан» будет иметь винт, который необходимо повернуть (для этого в штекере типа «банан» должен быть предусмотрен небольшой инструмент), который откроет небольшое отверстие, в которое вы вставите провод динамика. Вставьте открытый конец провода в отверстие и поверните винт в противоположном направлении, чтобы зажать провод, и все готово! Пожалуйста, помните полярность – + к +, – к -, красный к красному, черный к черному.

После того, как провода подключены к штекерам типа «банан», сами штекеры просто вставляются в подпружиненные разъемы или в разъемы и соединительных штырей . В частности, с переплетными стойками это значительно упрощает задачу, поскольку вам даже не нужно откручивать пластиковую ручку. Вы обнаружите, что на конце штыря есть отверстие, размер которого точно соответствует размеру штекера типа «банан» — просто вставьте его!

Дополнительную информацию о разъемах типа «банан» и других типах разъемов можно найти в , часть первая этой серии проводов для динамиков, но здесь мы можем, по крайней мере, порекомендовать два наших любимых разъема типа «банан», один с отличным звуком и качеством материала, а другой еще лучше – настоящий аудиофильский продукт.

Штекер типа «банан» Mediabridge Коррозионностойкие разъемы с золотым покрытием 24К:

Распродажа

Штекерные разъемы типа «банан» Mediabridge™ — коррозионно-стойкие разъемы с покрытием из золота 24К — 4 пары/8 штекерных разъемов типа «банан». ..

• Включает в себя 4 пары штекеров типа «банан», предназначенных для подключения к проводу динамика и обеспечения качественного пути прохождения сигнала от аудио… Провод динамика 18 AWG. Разъемы и обжимные зубья покрыты…
• Просто подключите существующие провода динамиков к штекеру типа «банан» через его нижнюю часть (пошаговое руководство по установке прилагается). Самообжимной…
• Вилки для тяжелых условий эксплуатации имеют цветовую маркировку, позволяющую различать левую и правую стороны для обеспечения соответствия полярности. Fast-lock — это отличное решение с функцией plug-and-play…
• Каждая вилка имеет штекер типа «банан» в нижней части, что позволяет подключать динамики к одному выходу.

AudioQuest SureGrip BFA Silver (2 пары) Вилки типа «банан»

• Набор из 4 шт. Подключение провода динамика
  • Если вы выполняете установку в стене, потолке или под землей, убедитесь, что вы используете провод, одобренный для такого использования — кабель динамика с рейтингом UL и маркировкой CL2 или CL3.
  • Всегда следите за соблюдением полярности — плюс к плюсу, минус к минусу (см. выше — Важность полярности).
  • Никогда не оставляйте провод динамика там, где он может зацепиться или наткнуться на него — это может привести к травмам и повреждению оборудования.
  • Не связывайте и не наматывайте провод динамика на себя, не связывайте его с другими сигнальными проводами, линиями питания переменного тока или чем-либо еще и держите его вдали от электроприборов или других электрических устройств.
  • Если у вас старый и изношенный провод, замените его, и не скупитесь — хороший провод звучит лучше и служит дольше!
  • Для более длинных проводов (более 50 футов), громкоговорителей с низким импедансом (6 Ом или ниже) или усилителей высокой мощности (более 100 Вт на канал) используйте более толстый провод — не менее 14 калибра (для получения дополнительной информации о выборе кабель динамика подходящего размера для вашей системы см. в , часть первая, нашей серии, состоящей из двух частей, посвященной проводу динамика).
  Специальные установки
  Как подключить динамики к телевизору?

  Некоторые телевизоры, особенно довольно новые модели, могут иметь встроенные разъемы для динамиков. Обычно это подпружиненные разъемы, которые мы обсуждали выше, и вы можете следовать точным инструкциям выше, чтобы подключить динамики к этим телевизорам.

  Если в вашем телевизоре нет четко обозначенных разъемов для подключения динамиков, это означает, что в телевизоре также нет встроенного усилителя с достаточной мощностью для работы с пассивными динамиками. В этом случае вы не можете подключить эти динамики напрямую к телевизору, а вместо этого должны проложить кабель от «линейного выхода» телевизора, «аудиовыхода» или штекера наушников к «вспомогательному», «линейному входу» или «аудиовходу». на задней панели стереосистемы или ресивера домашнего кинотеатра, а затем воспроизведите звук на динамиках в обычном режиме, используя усилитель этой системы.

  Как подключить динамики к 3,5-дюймовому выходному разъему?

  A 3,5-дюймовый разъем или мини-разъем для наушников , как правило, имеет очень маленькую выходную мощность — ее достаточно для хорошей громкости наушников, но недостаточно для работы пассивных динамиков. Таким образом, вы не можете подключить такие динамики напрямую к 3,5-дюймовому разъему . Однако вы можете, как и в нашем примере с телевизором чуть выше, подключить выход наушников к линейным входам стереосистемы и подключить динамики к стереосистеме.

  Как подключить динамики с помощью двухпроводного или двухканального подключения?

  В частности, для стереосистем существует пара специальных установок, о которых вы, возможно, слышали или даже хотели бы попробовать со своей собственной системой:

  • Двухпроводное подключение динамиков
  • Подключение двухканального динамика

  Для обоих этих специальных вариантов подключения требуются специальные динамики, которые имеют два набора разъемов для динамиков на задней панели каждого динамика — один для твитера и один для низкочастотного динамика. Если в ваших колонках этого нет, вы не сможете использовать ни двухканальное усиление, ни двухпроводное подключение.

  Двухпроводное соединение означает прокладку двух комплектов кабелей динамиков от одного набора выходов динамиков на задней панели вашего стереоресивера или усилителя. Вы должны подключить два провода к каждому из этих зажимов на самой системе, а затем проложить один к разъемам твитера на динамике, а другой к разъемам низкочастотного динамика. В то время как многие аудиофилы рекламируют этот метод как реальное улучшение звука, мы здесь, в Speakergy, честно говоря, никогда не замечали никакой разницы, и не рекомендуют двухпроводное подключение.0004 — пустая трата времени и ресурсов, и в любом случае это может привести к проблемам со звуком, поскольку вы можете не получить такого хорошего соединения на задней панели вашей стереосистемы.

  Двухполосное усиление отличается, правда, и просто офигенно. Это также очень дорого, так как требует отдельного активного кроссовера, отдельных усилителей (один для твитера и один для вуфера) и отдельных проводов для колонок. Если вы собираетесь подключить свою систему по двухпроводной схеме, все приведенные выше инструкции для о том, как правильно подключить провод динамика по-прежнему применяется, но вы можете связаться с нами напрямую для получения дополнительных инструкций.

  Посмотреть видео о том, как подключить провод динамика

  Как подключить динамики к усилителю? Electronics Hub

  Outline

  Introduction

  Громкоговорители — это устройства, которые воспроизводят звук в виде любого входного сигнала. Звук, воспроизводимый динамиками, может быть любой музыкой. С другой стороны, усилители — это устройства, которые используются для повышения уровня звука, изменяя его частоты.

  Несколько компонентов помогают усилителю продвигаться вперед, а динамики помогают усилить звук для более значительных эффектов и превосходного качества звука. Мы узнаем о некоторых из этих компонентов в нашей статье.

  Динамики состоят из проводов, которые подключены к усилителям для воспроизведения звука. Провод состоит из двух клемм, отрицательной и положительной. Для подключения к усилителю убедитесь, что он выключен.

  Клеммы для динамиков

  Клеммы для динамиков — это точки, которые подключаются через динамик к усилителю. Изучение этого является фундаментальным знанием, которое необходимо при подключении колонок к усилителям. Эти клеммы играют роль передачи энергии от динамика к усилителю. Кабели динамиков представляют собой путь между динамиком и усилителем, передающий аудиосигналы.

  Клеммы в количестве двух штук, одна называется входом, с которого подаются аудиосигналы, а другая – выходом, который подключается к усилителю для усиления звука. Одна клемма положительная, а другая отрицательная.

  Клеммы всего в 4-х цветных соединениях. Некоторые аэропорты могут быть двухпроводными, как красный и черный.

  Провода для динамиков

  Провода играют главную роль в соединении динамика и усилителя. Провода динамиков отвечают за подключение. В большинстве случаев провода динамиков окрашены, чтобы не путать вход и выход. Провода динамика состоят из двух частей: отрицательной и положительной клемм. Оба содержат маркер, который различает положительный и отрицательный.

  Перед подключением проводов к колонкам необходимо их зачистить, что помогает вскрыть элементы. После этого необходимо скручивание, чтобы обе нити действовали как одна. Есть и другие версии колонок, где владельцу легко их подключить. Провода динамиков состоят из положительных и отрицательных клемм, которые при неправильном подключении могут оказаться очень плохими. Так что двойная проверка может быть полезной.

  Шаги по подключению динамика к усилителю

  После изучения основ установка динамиков стала проще. Во избежание повреждений, таких как поражение электрическим током, убедитесь, что усилитель отключен от сети.

  • Соответствующий провод на задней панели усилителя необходимо подключить к концу динамика. Следите за терминалами. На всякий случай, если перед установкой провода требуется пружинная клемма, не забудьте нажать на нее.
  • Подсоедините провод к динамику. Если это место заедания, ослабьте винт перед установкой провода в стойку. Необходимо подключение отрицательного и положительного терминала, так как неправильное подключение может вызвать звуковые помехи.
  • Если и динамик, и усилитель подключены правильно, усилитель готов к подключению, и вы можете наслаждаться звуком динамиков.

  Понимание калибра

  Меньшее количество калибров означает, что толщина провода больше, и вы действительно получаете очень качественные звуки. Это связано с тем, что сопротивление ниже протеканию тока, который представлен более толстым проводом. Толщина проволоки легко доступна и может быть выбрана многими способами.

  Если громкоговорители в вашем доме расположены на высоте около 15 метров от места расположения усилителей, провод 16 калибра идеально подойдет для передачи звука хорошего качества. Если громкоговорители имеют низкий импеданс около 4 или 6 Ом, а усилитель находится на расстоянии 50 футов, провод толщиной от 10 до 14 калибра отлично подойдет.

  Провода — это провода, по которым энергия или ток перетекают от клеммы к клемме. Провода используются для подключения. Энергия проходит через них в виде входа и выхода. Информация о включении выключателя и передаче питания от динамиков. Результатом является усиленный звук усилителей.

  Провод между усилителем и динамиками

  Расстояние между усилителем и динамиком определяет длину необходимого провода. Одна сторона струны надевается на конец динамика, а другая — на конец усилителя. После этого измерьте эту струну сантиметровой лентой.

  После этого, наконец, пришло время соединить их вместе.

  Перед подключением их обоих убедитесь, что усилитель выключен во избежание поражения электрическим током или любого другого повреждения динамиков.
