Как правильно шарошить седла клапанов ваз 2106

Многие автомобилисты с приличным опытом езды, которые видели двигатель в разобранном виде, не подозревают о существовании таких деталей, как направляющие втулки клапанов. Причин две: они малозаметны даже на снятой головке блока цилиндров (ГБЦ) и служат довольно долго — 200 тыс. км и более, а потому редко обсуждаются в среде водителей. Но в результате износа эти неприметные детали всё равно приходится менять, что при желании спокойно делается в домашних условиях.

Зачем нужны направляющие втулки?

В начале и середине прошлого века ГБЦ автомобилей изготавливались из чугуна, а клапаны просто вставлялись в точно просверленные отверстия. Но впоследствии производители отказались от чугунных головок из-за большого веса и недостаточного отведения излишков теплоты, а им на смену пришли лёгкие ГБЦ из алюминиевых сплавов. Эти металлы обладают прекрасной теплопроводностью, но слабо противостоят износу от трения.

Чтобы решить проблему, была придумана направляющая втулка — посредник между мягким сплавом головки цилиндров и стальным стержнем клапана, постоянно движущимся вверх-вниз в процессе работы. Изготовленная из чугуна или специальной бронзы, она надёжно запрессовывается в тело ГБЦ, а внутрь с минимальным зазором вставляется клапан.

На схеме двигателя показано расположение направляющих втулок

Сама втулка представляет собой полый цилиндр, сделанный точно по размерам под определённую модель автомобиля. Наружная поверхность отшлифована и на ощупь гладкая, а на внутренней выполнена спиралевидная канавка в виде резьбы. По ней движется моторное масло, смазывающее ось клапана и снижающее силу трения. В верхней части направляющей детали сделана неглубокая выборка, куда вставляется стопорное кольцо.

Важный момент. Направляющие элементы для впускной и выпускной группы клапанов отличаются по конструкции, хотя внешне могут выглядеть одинаково (например, детали для российских автомобилей ВАЗ 2108—09).

Разница такая: во втулке для выхлопного тракта масляная канавка выполнена по всей длине отверстия, а для впускного — только наполовину. А вот изделия для «классики» ВАЗ 2106 различаются и по размерам, при одинаковом диаметре выпускные элементы длиннее впускных.

Бронзовые втулки для ВАЗ 2109 с виду все одинаковые

Втулки выполняют следующие функции:

• как явствует из названия, они направляют движение клапана, чтобы его тарелка чётко совмещалась с седлом и плотно прилегала к нему;
• принимают на себя нагрузку от силы трения, возникающую во время поступательно-возвратного движения стержня клапана;
• клапанная чашка сильно нагревается в камере сгорания, а втулка передаёт это тепло алюминиевому сплаву головки цилиндров;
• благодаря специальной канавке деталь обеспечивает смазку трущихся поверхностей.

Чугунные детали ВАЗ 2106 — впускные втулки короче выхлопных

Когда элемент запрессован в отверстие ГБЦ, то его верхняя часть меньшего диаметра на несколько миллиметров выступает над поверхностью. Это необходимо, чтобы установить на неё маслосъемный колпачок (он же — сальник клапана), не позволяющий смазке из верхней части двигателя попадать в камеру сгорания через внутреннее отверстие втулки.

Так выглядит выступающая часть, куда надевается маслосъёмный колпачок

Причины поломки деталей и их последствия

Характерная особенность направляющих элементов заключается в том, что они не выходят из строя в один момент, а изнашиваются постепенно. Срок «жизни» деталей на авто бюджетной категории составляет от 180 до 300 тыс. км, а на более дорогих иномарках может достигать 1 млн км. На процесс износа влияет несколько факторов, могущих его ускорить:

• качество применяемого моторного масла и своевременность его замены;
• температурный режим работы силового агрегата, чем чаще мотор перегревается, тем быстрее изнашиваются трущиеся поверхности;
• качество топлива и горючей смеси, чьи пары проникают в любые неплотности и вносят свою лепту в процесс медленного разрушения деталей.

Нагар на штоке разрушает втулку довольно быстро

Примечание. На рабочий ресурс всех элементов газораспределительного механизма также влияет исправность системы питания и зажигания. Когда в результате неполадок возникают хлопки в топливный либо выхлопной коллектор, то смазка между парой клапан — втулка смывается несгоревшим бензином, отчего несколько секунд механизм работает «на сухую».

Изношенная деталь характеризуется «разбитым» внутренним отверстием, в результате чего шток клапана начинает в нём слишком свободно ходить, а потом появляется люфт. Стержень перекашивается в процессе работы, а тарелка плохо совмещается с седлом, герметичность сопряжения постепенно теряется. Из камеры сгорания в механизм прорываются газы, а сверху попадает масло, в результате чего образуется нагар. Он тоже способствует ускорению износа, быстро приводя деталь в полную негодность.

Когда нужно менять направляющие?

Главный симптом, означающий, что втулки клапанов пришли в негодность, — повышенный расход моторного масла. Когда у штока появился поперечный свободный ход (люфт), то маслосъемные колпачки уже не в состоянии предотвратить проникновение смазки в цилиндры из верхнего моторного отсека, где расположен распределительный вал. Она протекает в увеличенный зазор между клапанным стержнем и внутренним диаметром втулки и беспрепятственно попадает в камеру сгорания.

Выходящий из выхлопной сизый дым — признак сгорания масла

Признаки потребления масла из-за проблем с направляющими такие:

• сизый дым из выхлопной трубы от вылетающих продуктов горения смазки, постоянно попадающей в цилиндры;
• машина практически не теряет в динамике, но дымит изрядно;
• светлый «пушистый» нагар на электродах свечей зажигания;
• на юбках и резьбовой части свечей наблюдается масло в жидком виде.

Совет. По нагару на свечах вы можете определить цилиндр, в который попадает наибольшее количество смазочного материала. Это пригодится для выполнения диагностики.

Это и есть масляный нагар на свече зажигания

Поскольку масло может проникать в камеры также по вине цилиндро — поршневой группы, необходимо провести диагностику, чтобы точно определить неисправность. В качестве примера предлагается взять популярный автомобиль ВАЗ 2106:

1. Померьте компрессию в цилиндрах. Цель — убедиться в нормальном техническом состоянии поршневых колец.
2. Снимите клапанную крышку, ослабьте цепь и открутите шестерню распредвала, предварительно совместив метки.
3. Демонтируйте распределительный вал вместе с постелью и снимите коромысла. Разблокируйте пружины клапанов того цилиндра, чья свеча сильнее покрыта нагаром.
4. Аккуратно снимите сальник и рукой попробуйте покачать шток в стороны, одновременно двигая его вверх-вниз.

Чтобы ощутить люфт, клапан надо вытащить за шток и покачать в стороны

При наличии люфта можете смело продолжать разборку, поскольку для замены втулок необходимо снять головку цилиндров. Если вас не оставили сомнения, проверьте остальные клапаны, картина должна быть примерно одинаковой.

Порядок замены направляющих клапанов ВАЗ 2106

Вся процедура делится на несколько этапов:

1. Подготовка инструментария.
2. Частичная разборка двигателя, а именно — снятие ГБЦ.
3. Выбор и покупка новых деталей.
4. Демонтаж изношенных элементов и запрессовка новых.
5. Обратная сборка и запуск мотора.

Первым делом следует отключить аккумулятор от бортовой сети

Совет. Стоит соблюдать именно такую очерёдность действий — сначала разборка мотора, а потом закупка запчастей. Вскрытие точно покажет, какие детали вам нужны. Если вы недавно меняли клапана (5—10 тыс. км назад), то их нужно вытащить, чтобы примерить к новым втулкам в магазине. Старую клапанную группу придётся заменить.

Подготовка необходимого инструмента

Чтобы произвести разборку и замену направляющих, вам понадобится:

• стандартный набор рожковых и накидных ключей;
• набор головок с мощным воротком и трещоткой;
• динамометрический ключ для обтяжки болтов ГБЦ и гаек распредвала при сборке;
• отвёртки, пассатижи;
• ключ на 36 мм для ручного вращения коленчатого вала;
• монтировка;
• съёмник для разблокировки клапанов;
• тяжёлый молоток;
• оправка для выбивания и запрессовки втулок;
• развёртка на 8. 025 мм с воротком;
• ёмкость и шланг для опорожнения системы охлаждения;
• ветошь.

Без ключа с трещоткой и головок при снятии ГБЦ не обойтись

Оправка для работы с направляющими представляет собой стальной пруток, конец которого проточен под внутренний диаметр втулки. Вторая часть оправки — это насадка для запрессовки, чей размер подогнан под широкую наружную часть детали (так называемую шляпку), поскольку по торцу бить нельзя. Комплект можно заказать токарю либо купить в готовом виде, он стоит недорого.

Оправку для выбивания и посадки втулок можно выточить по чертежу

Совет. В процессе замены направляющих придётся заново притирать клапана, а то и выполнять прирезку сёдел. Для этих работ нужен специальный инструмент и соответствующие навыки, поэтому операцию лучше доверить мастеру. Кроме того, покупка приспособлений для прирезки и притирки сведёт к нулю всю выгоду от ремонта ГБЦ своими руками.

Это развёртка, используемая на ГБЦ автомобилей ВАЗ 2101—07

Развёртка — это слесарный инструмент, предназначенный для точной подгонки внутренних диаметров отверстий. В данном случае она необходима, чтобы развернуть внутреннюю часть втулки под стержень клапана с минимальным зазором.

Демонтаж ГБЦ и старых втулок

Данный этап — самый трудоёмкий и длительный, начинается он с отключения аккумулятора и опорожнения водяной рубашки мотора (с радиатора жидкость сливать не нужно). Дальнейшие операции выполняйте в таком порядке:

1. Отсоедините трос пускового устройства, бензиновый шланг и привод акселератора, после чего снимите корпус воздушного фильтра и карбюратор.
2. Открутите клапанную крышку и совместите насечку на шкиве коленвала с длинной риской на блоке. Отключите от свечей провода и демонтируйте трамблёр, запомнив положение бегунка. Снимите провод с датчика температуры.
3. Ослабьте цепь, выкрутив натяжитель, затем разблокируйте гайку шестерни распределительного вала и открутите её. Снимите шестерёнку и зафиксируйте цепь, чтобы она не провалилась внутрь блока. Открутите гайки крепления постели распредвала и демонтируйте её со шпилек.
4. Отсоедините от ГБЦ все патрубки охлаждающей системы и «штаны» выхлопной трубы.
5. В произвольном порядке ослабьте 11 болтов крепления головки цилиндров и выверните их. Двумя руками поднимите ГБЦ и снимите вместе с коллекторами.

Снятие корпуса фильтра

Совет. Сразу после демонтажа головки очистите блок от старой прокладки и накройте чистой материей, чтобы внутрь цилиндров случайно не попала грязь.

Снятую ГБЦ удобно разместите на столе и снимите пружины с коромыслами (желательно не путать местами), после чего съёмником разблокируйте клапаны и вытащите их. При этом не потеряйте «сухари» — мелкие полуцилиндры, вставляющиеся в прорезь штока. Затем переверните головку камерами сгорания кверху, подложите по краям деревянные бруски и выбейте оправкой все втулки. Удары наносите со средним усилием, чётко и точно. В конце почистите и тщательно протрите всю ГБЦ от нагара и отложений.

Карбюратор надо снять с коллектора, чтобы не мешал

Рекомендация. Пользуясь моментом, обследуйте разобранный двигатель на предмет других неисправностей, чтобы сразу их устранить. Привлеките мастера — моториста с прибором — нутромером, дабы он проверил выработку в цилиндрах и проконсультировал вас по всем вопросам. Это важно, если вы разбираете силовой агрегат ВАЗ 2106 впервые.

Перед разборкой важно совместить метки

Фотоинструкция по снятию головки цилиндров

Как демонтировать ГБЦ ВАЗ 2106 — видео

Подбор новых деталей

Направляющие втулки для двигателя «шестёрки» можно купить в двух исполнениях — из чугуна или бронзы. При выборе стоит придерживаться таких рекомендаций:

1. Если вы исповедуете обычный стиль езды и не увлекаетесь тюнингом авто, нет смысла ставить изделия из бронзы. Купите недорогие направляющие из чугуна, и они прослужат достаточно долго.
2. Бронзовые детали лучше ставить вместе с облегчёнными хромированными клапанами (например, от бренда АМР).
3. Учитывая цену чугунных изделий и ваш первый опыт их замены, рекомендуется приобрести 2 комплекта деталей. Причина — хрупкость материала, который случайно может расколоться при неумелом обращении.
4. Подбирайте втулки таким образом, чтобы клапаны вставлялись в них с трудом либо не входили вовсе. Не берите изделия с неправильными отверстиями, куда свободно проходит шток.
5. Если после разборки вы обнаружили, что одна или несколько втулок крутятся либо болтаются в гнёздах ГБЦ, необходимо подобрать ремонтные изделия. Их внешний диаметр больше стандартного на 0,05—0,1 мм, что позволит посадить такие детали в разбитые отверстия головки цилиндров. Здесь стоит воспользоваться измерительными приборами — микрометром и нутромером.

Совет. Не слушайте заверения о том, что бронзовые втулки противостоят износу лучше чугунных, это не соответствует действительности. Чугун гораздо твёрже большинства металлов, в том числе и бронзы, просто он хуже передаёт тепло. Отсюда вывод: те и другие детали хороши, но применять их надо по назначению.

Также стоит приобрести новую клапанную группу (если она не менялась недавно), прокладки под ГБЦ и различные патрубки и 1—2 л антифриза на доливку. Остальные детали покупайте по результатам проведённой ранее дефектовки.

Посадка втулок и обратная сборка

Чтобы запрессовать направляющие в гнёзда, переверните головку цилиндров камерами сгорания книзу. Затем наденьте на элементы стопорные кольца, натягивая их с верхнего конца. Если начнёте надевать кольцо с нижней стороны, то обязательно оставите на поверхности глубокие борозды, куда впоследствии может протечь масло.

Важно! Перед посадкой смажьте наружную поверхность деталей тонким слоем моторного масла.

Новая втулка забивается до упора через проставку

Для запрессовки вставьте первую втулку концом в отверстие, наденьте на оправку насадку и приложите её к широкой части детали. Выверенными ударами молотка по проставке забейте втулку до упора, что характеризуется изменением звука ударов (появится лёгкий звон). Бейте со средней силой, чтобы не расколоть чугун. Повторите действие со всеми элементами, а если какой-то из них все же расколется, возьмите запасной.

Справка. Зачастую можно услышать рекомендации, что ГБЦ необходимо греть в ведре с водой, а втулки перед забивкой засунуть в морозилку. Эти мероприятия действительно облегчают запрессовку, но отнимают массу времени. Любой знающий слесарь вам скажет, что посадка чугуна в алюминиевый сплав с натягом 0,04—0,06 мм спокойно выполняется без всякого разогрева.

Отверстия втулок следует прогнать разверткой

По окончании запрессовки нужно прогнать внутренний диаметр втулок развёрткой, чтобы стержень клапана скользил в нём с минимальным зазором. Операция выполняется так: закрепите четырёхгранный конец развёртки в воротке, смажьте рабочую часть моторным маслом, вставьте в отверстие и вращайте по часовой стрелке. Инструмент должен пройти по всей длине детали. Теперь остаётся поставить и притереть клапана, что рекомендуется доверить специалисту. Затем произведите сборку двигателя в обратном порядке, но с учётом ключевых моментов:

1. Если вы хотите повысить герметичность прокладки между головкой и блоком, обработайте её тонким слоем графитной смазки. Высокотемпературные герметики использовать нельзя.
2. 10 основных болтов крепления ГБЦ обтяните динамометрическим ключом в 2 приёма в последовательности, указанной на схеме. Первый раз затяните их моментом 41 Нм, второй раз — 118 Нм. Одиннадцатый болт меньшего размера обтягивается за 1 раз моментом 39 Нм.
3. Постель распределительного вала тоже протягивается по схеме с соблюдением момента 22 Нм.
4. Шестерёнку и цепь надо установить таким образом, чтобы круглая метка на звёздочке совпала с приливом на корпусе распредвала. Метки на коленчатом валу вы совместили перед разборкой, проверьте их.
5. Не забудьте отрегулировать зазоры между коромыслами клапанной группы и кулачками распределительного вала (его величина должна составлять 0,15 мм).
6. При установке трамблёра восстановите первоначальное положение бегунка, чтобы не сбить зажигание.

Схема затяжки болтов головки цилиндров

Совет от бывалых. Старые мастера после затяжки болтов ГБЦ нередко давали двигателю постоять в течение 12—24 часов, а потом ещё раз обтягивали головку. При наличии времени последуйте данной рекомендации, через сутки вы сами убедитесь, что узлы «уселись», а болты немного прослабились.

Штрафы за пересечение стоп-линии и превышение скорости больше не побеспокоят!

Порядок затягивание гаек крепления распределительного вала

По окончании сборки и заливки антифриза запустите двигатель, прогрейте его и вращением корпуса трамблёра выставьте оптимальный угол опережения зажигания.

Совмещение круглой метки на шестерне с приливом на корпусе

Видео по замене направляющих втулок

Суть процесса замены направляющих одинакова для автомобилей любых марок, разница заключается в сложности разборки и форме втулок. Данная процедура довольно трудоёмкая и отнимет у вас немало времени. Будьте готовы к тому, что по ходу дела в двигателе наверняка вылезет ещё какая-то неисправность и её тоже придётся устранять. С другой стороны, вы сэкономите немало денег, выполнив замену втулок собственноручно.

В какой последовательности нужно прирезать седло клапана? С какой фрезы начинать и с какой заканчивать? Я знаю что нужно добиться рабочей фаски 1,5 мм не более, так как после притирки клапана фаска станет больше. ГБЦ 21083

АвтоНовости / Обзоры / Тесты

Замена Направляющих Втулок Клапанов Ваз 2106

Подмена направляющих втулок клапанов

Приветствую вас дорогие читатели этого веб-сайта. Продолжая рубрику о ремонте головки блока цилиндров, сейчас желаю показать и главное поведать для вас, как более верно произвести подмену направляющих втулок клапанов. Многие механики, делают это грубым методом (при помощи молотка и зубила :)) и как правело это не обходиться без повреждений самой головки. Мы же будим использовать особый инструмент для заслуги наибольшего хорошего результата.

И так, процесс подмены направляющих фактически схож для всех моделей марки ВАЗ. Мы же будем создавать подмену втулок на головке мотора ВАЗ 21011.

Для подмены направляющих втулок необходимо снять пружины и клапана. Советую для вас прочесть специальную статью (Подмена клапанов ВАЗ.). В статье по подмене клапанов Вы ознакомитесь с подробнейшей информацией как верно сделать всю операцию.

Мы не будем выбивать направляющие специальной наставкой с помощью молотка, потому что можно разрушить посадочную плоскость в головке, куда запрессовывается направляющая. Могут остаться забияки либо получится эллипс, что нам вообщем не надо. Для этого мы будем использовать особый съёмник для снятия и установки направляющих втулок клапанов.

Как изготовить данный инструмент и как им работать я подробно описал в статье (Инструмент для ремонта Г.Б.Ц.).

Так как съёмник у нас универсальный, то нужно подложить под него втулку определённого размера. Втулка подбирается таким образом, что бы при установке съёмника резьбовая часть выходила из направляющей втулки клапана на два три сантиметра.

Устанавливаем съёмник и фиксируем его двумя обточенными гайками.

Можно конечно сделать и одну большую гайку, что бы уменьшить нагрузку на резьбу, но есть то, что есть.

Теперь придерживая верхним ключом центральную часть съёмника, нижним впрессовываем направляющую втулку. Будьте внимательны, когда приложите усилие на съёмник, должен прозвучать характерный звук (щелчок), это означает, что втулка сдвинулась с места и выходит наружу. Продолжаем выкручивать винт до полного выхода направляющей втулки.

Взяв новую втулку, обязательно обрабатываем её маслёнкой из моторным маслом, для того что бы она легче заходила на своё место.

Для запрессовки нам понадобится специальная втулка, с конической фаской, которая упирается в седло клапана. Втулки нужны две одна большего диаметра для посадочного места впускного клапана и вторая меньшего для выпускного.

Замена направляющих втулок клапанов. Сделай Сам!

Показан простой способ замены направляющих втулок клапанов в домашних условиях, без специального инструме…

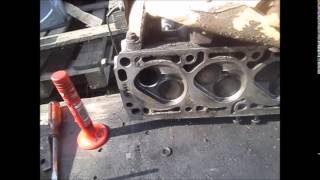

Замена направляющей втулки клапана. Ремонт гбц. Ваз 2106. Часть 1.

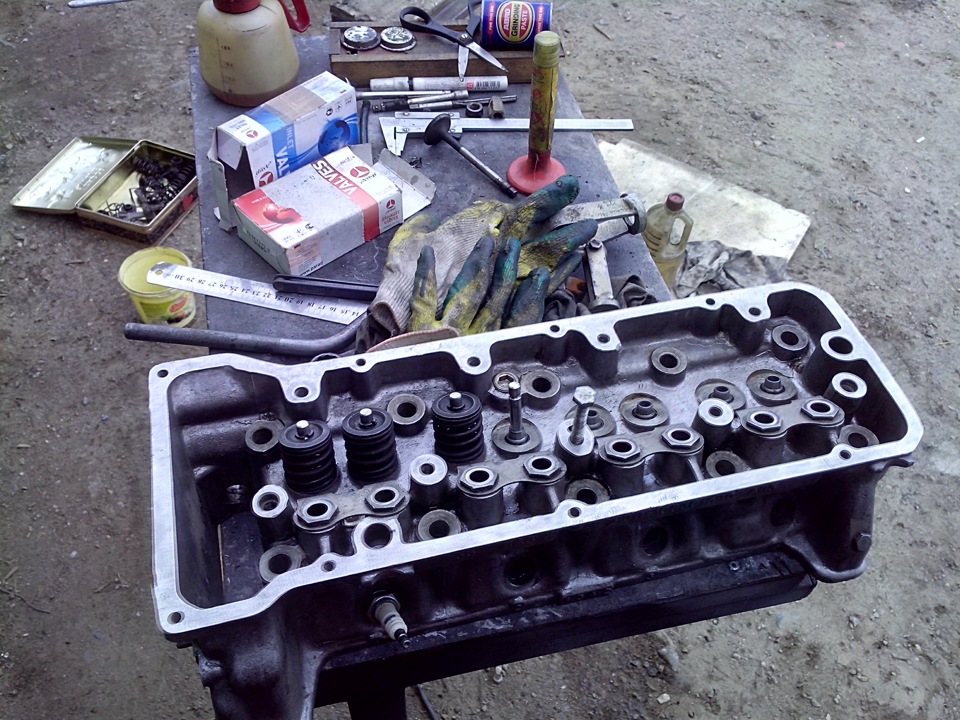

Головка блока цилиндров была снята для замены направляющей втулки клапана, замены сальников клапанов,…

Устанавливаем их вот так.

И устанавливаем сам съёмник.

Подбираем распорные втулки съёмника так, что бы при установке новой направляющей втулки резьбовая часть выглядывала два три сантиметра.

Так, как верхняя часть направляющей втулки изготовлена со специальным буртиком, нам понадобится специальная гайка, которая будет упираться в направляющую, и не повредит буртик. Чем этот буртик важен? На этот буртик крепится резиновый колпачок (сальник), и повреждение его не даст сто процентной гарантии в герметичности.

Вот так выглядит специальная гайка, которой мы поджимаем новую направляющую.

После установки специальной гайки, осталось немного резьбы на шпильке и что бы уменьшить нагрузку на резьбу, накручиваем дополнительную резьбовую втулку.

Теперь нам осталось только запрессовать втулку на своё место. Когда втулка дойдёт до своего места (на ней установлено стопорное кольцо, которое предупреждает о правильной посадке втулки на нужную величину), прокручивание станет туже, в этот момент нужно остановиться, что бы ни сломать направляющую. Разбираем съёмник и видим вот такую картину.

Всё направляющая у нас запрессована, но это как говорится ещё не всё. Теперь нужно подогнать её к нужному посадочному размеру. После запрессовки, её немного сдавило и теперь её размер меньше чем 8 мм. Для этого нам понадобится развёртка диаметром 8.00.

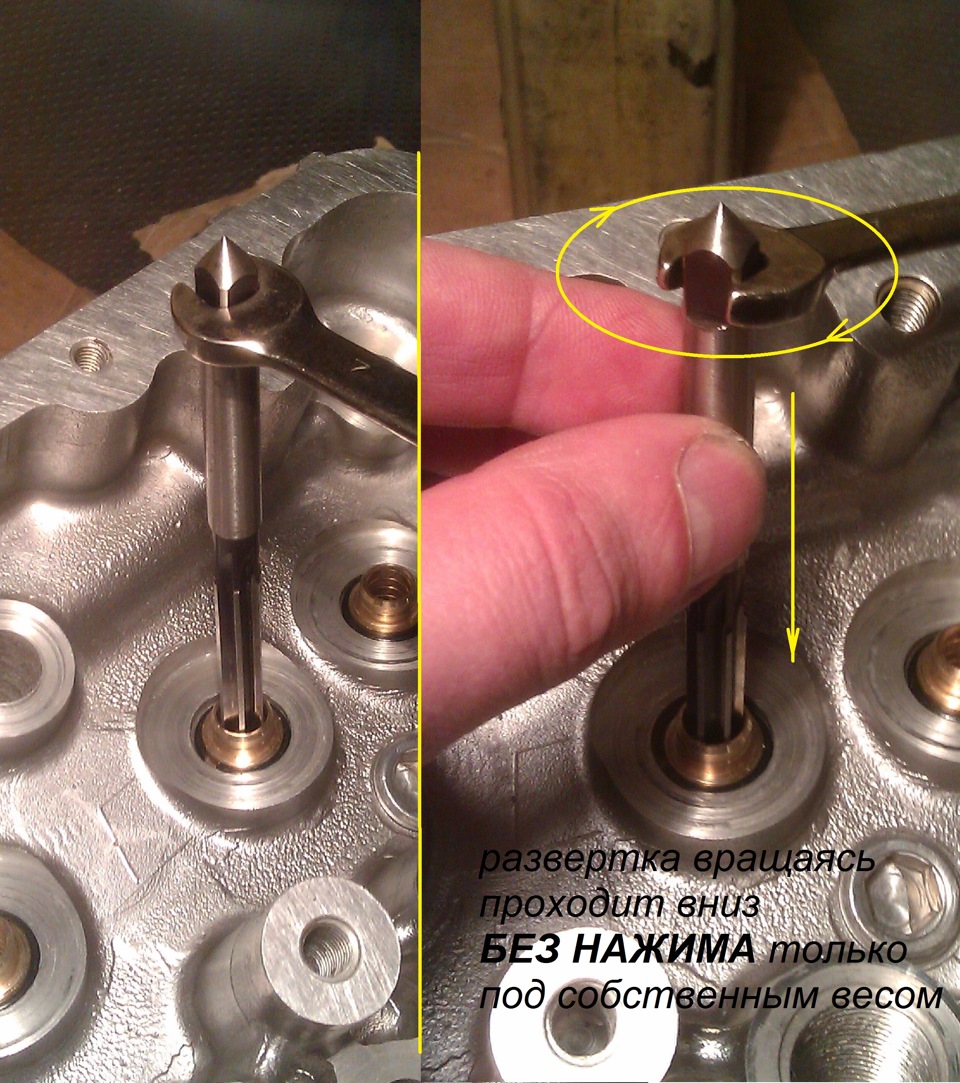

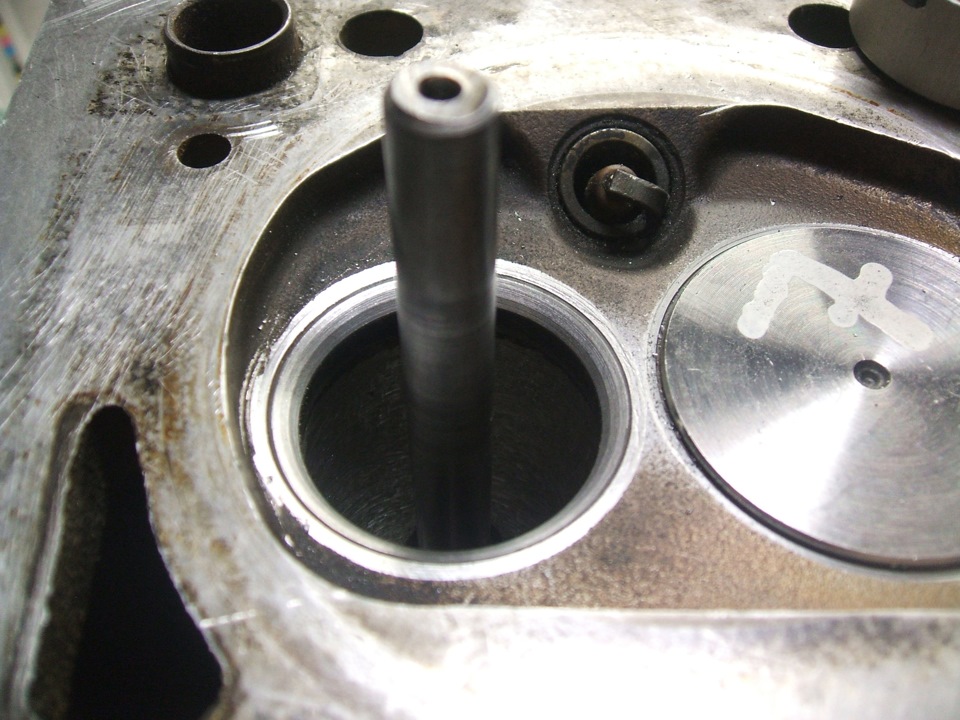

Устанавливаем её в направляющую и не придавливая а свободно прокручивая развёртываем отверстие.

Так же ещё раз напомню, что как пользоваться инструментом и как его выбирать я написал в специальной статье, ссылка вверху текста.

После того как развернули отверстие, его нужно продуть сжатым воздухом, что бы удалить все опилки.

Теперь приступим к замерам. Нам нужно узнать, какой диаметр отверстия в направляющей. Потому как на развёртке написан диаметр 8 мм. А ним нужно знать, сколько получилось на самом деле. Что бы это проверить, нам понадобится индикатор внутромер.

Как показывает прибор, у нас размер получился в плюсе две сотки. Далее замеряем толщину ножки клапана. Её замеряем микрометром.

Диаметр ножки клапана оказался 7.99 мм. В принципе три сотки это нормальный зазор между ножкой клапана и направляющей втулкой.

Далее устанавливаем на место клапан и подсветив его лампой сверху тарелки мы видим совсем неприятную картину.

Мы видим, что клапан не полностью прилегает к седлу. Это означает что при каждой замене направляющей втулки клапана, теряется соосность между центром втулки и центром седла клапана. Что бы решить эту проблемку нужно подвести шарошками седло. Как правильно прошарошить седло клапана я полностью описывал в статье ( Притирка клапанов ВАЗ ).

Ну, вот и всё, теперь осталось только притереть клапана и собрать всё обратно. О притирке советую прочитать статью, на которую ссылка чуть выше.

До новых публикаций.

• Как снять двигатель ВАЗ
• Разборка двигателя ВАЗ. Часть 1
• Разборка двигателя ВАЗ. Часть 2
• Разборка двигателя ВАЗ. Часть 3
• Замена прокладки головки блока цилиндров ВАЗ 2109
• Замена воздушного фильтра на автомобилях ВАЗ
• Замена прокладки гбц ВАЗ 2106-07
• Замена помпы ВАЗ 2109

что это такое и их предназначение?

Многие автомобилисты  время от времени сталкиваются с проблемой незамедлительного проведения ремонта техники. Довольно часто работа, которую можно сделать за пару часов растягивается на несколько суток. Происходит это по причине отсутствия у автомобилиста качественного и профессионального инструмента для ремонта клапанов автомобиля. Шарошки являются незаменимым инструментом для возвращения клапанного механизма в работоспособное состояние. В большинстве случаев они используются после выполненного ремонта. С их помощью полностью восстанавливается герметичность в рабочих цилиндрах двигателя внутреннего сгорания и обеспечивается одно из основных условий технически исправного состояния.

Клапанный механизм: принцип работы

Чтобы четко понимать для чего нужны шарошки и зенкера для седел клапанов, необходимо для начала разобраться с принципом работы клапанного механизма и с возможными неприятными ситуациями, которые могут в нем возникнуть.  В двигателе внутреннего сгорания каждый цилиндр работает совместно с 2 клапанами. Один из которых считается впускным, другой – выпускным. Силовой агрегат приходит в действие за счет непрерывно повторяющегося цикла и происходит это только при открытии впускного клапана. После сгорания топливной смеси он закрывается и из цилиндра выводятся отработанные газы за счет открытия выпускного клапана. Находясь в состоянии закрытия эти два клапана обеспечивают полную герметичность цилиндра. Как и любые элементы механизма, клапаны в процессе эксплуатации постоянно подвергаются сильным механическим нагрузкам, воздействиям агрессивных сред и другим неприятным факторам. Для обеспечения устойчивости клапаны принято изготавливать из специальных стальных сплавов.

Как распознать неисправности в клапанах?

Определить неполадки в клапанном механизме достаточно просто. Для этого стоит обратить пристальное внимание на следующие тревожные признаки:

• Резкое снижение мощности автомобиля;
• Нестабильная работа мотора на низких и высоких оборотах;
• Посторонний звук исходящий из моторного отсека;
• Наличие большого потока дыма, выходящего из выхлопной трубы автомобиля.
• Наиболее распространенными причинами проявления этих нарушений могут стать:
• Появление зазора между корпусом блока цилиндра и его головкой;
• Чрезмерное накопление нагара и кокса в местах контакта блока с клапаном.

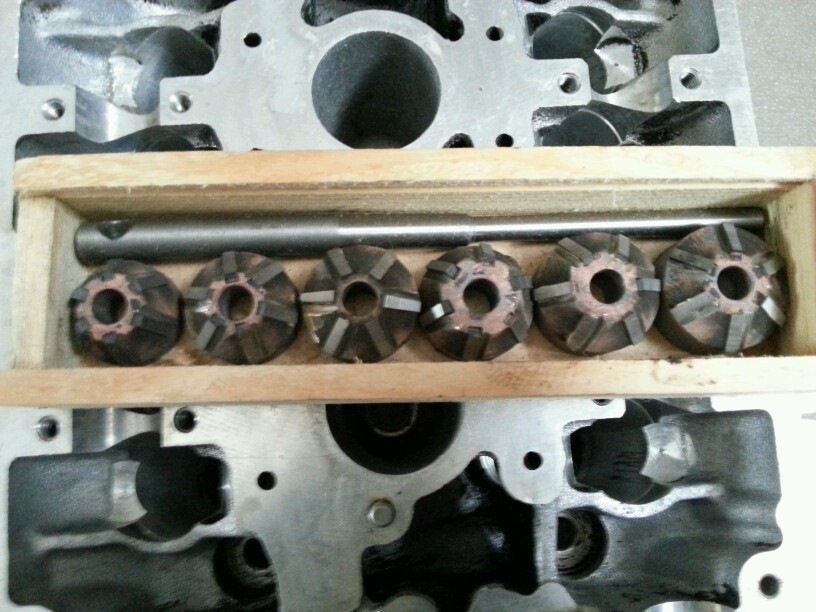

Для устранения любой из вышеперечисленных проблем понадобится набор шарошек для ГБЦ. В нем есть инструментарий, предназначенный для клапанов с различными геометрическими параметрами. Это дает возможность автомобилисту совершить ремонт клапанного механизма в автомобилях любой марки.

Смотрите видео о ремонте ДВС с помощью шарошек:

Опубликовано: 12 января 2018

Как поменять седло клапана — замнга клапанных седел на ВАЗ-2108 своими руками

Устройство клапанного механизма – принцип работы и возможные неисправности

Клапаны используются для герметизации цилиндров двигателя в процессе газообмена. Принцип их работы заключается в обеспечении впуска смеси топлива и воздуха для дальнейшего её сжатия. После воспламенения и отработки газы попадают в систему выпуска, за это также отвечают клапаны. Этот механизм функционирует в агрессивных условиях двигателя внутреннего сгорания, постоянно подвергается большим динамическим нагрузкам, высоким скоростям движения и нагреву. Чтобы снизить быстрый износ ходовых частей данной детали, материалы изготовления чаще всего имеют высокую степень легирования никелем и хромом.

Устройство клапанного механизма имеет два главных составных элемента: это головка и стержень. Данные узлы авто бывают с тюльпанообразной, плоской и выпуклой головкой. На конце стержня есть конусные, фасонные или цилиндрические проточки для фиксации на них пружин. Основным проявлением неисправности клапанного механизма является потеря мощности двигателя, а также нестабильная работа мотора в целом. Неисправности такого типа происходят из-за залипания и появления зазора. Нагар также может стать причиной этой проблемы, он накапливается у самого клапана и препятствует его закрытию.

Ещё один признак неисправности – это повышенное выделение дыма во время выхлопа. А изношенный стержень и направляющая данного механизма станет причиной неестественной шумности двигателя.

Необходимость в замене

На всех автомобилях принцип ремонта одинаковый, так же как и замена клапанов на ВАЗ Приора можно производить своими руками.

Основным признаком неисправной работы клапанов является понижение компрессии. Это в основном происходит по трем причинам.

Первая —прогар. Это происходит так: тарелки клапанов разрушаются или в них возникают трещины, впоследствии при любом положении распределительного вала камера сгорания разгерметизируется.

Этим подвержены, в основном, выпускные клапана, потому как на них идет большая термическая нагрузка.

В большинстве таких ситуаций требуется замена сёдел клапанов, что проблематично сделать своими руками, так как потребуется выпрессовка и последующая запрессовка их.

Такая проблема может возникнуть из-за:

• неправильно отрегулированный тепловой зазор, это касается двигателей не имеющих гидравлического компенсатора;
• очень бедная смесь, это повышает температуру в камере сгорания;
• не должным образом отрегулированы фазы ГРМ, из-за чего возгорание создается в период, когда клапан не плотно прилегает к седлу. Также это может способствовать возникновению нагара в местах контактирования деталей;
• допущенный на производстве брак;
• детонация мотора по каким-либо причинам.

Вторая —загиб клапанов в результате столкновения с поршнями. Такое возможно только при обрыве либо перескока ремня газораспределительного механизма, перескакивание происходит из-за растянувшегося ремня или цепи.

Третья —износ стержня. В рабочем режиме двигателя клапана совершают движения по направляющим втулкам, при длительной эксплуатации происходит истирание штока.

При этом возникает превышенный зазор между внутренних стенок втулок и стержнями клапанов, что негативно влияет на работу клапанного механизма.

В этом случае придется произвести замену не только клапанов, но и направляющих втулок, что можно также сделать своими руками.

Признаки неисправности

Причиной нестабильной работы двигателя, вызванной потерей мощности, компрессии в каком-либо цилиндре и вибрацией могут стать не только клапана.

Если рвется ремень ГРМ, то не факт, что загнет клапана, чаще обламываются толкатели. Даже при помощи компрессометра можно только убедиться в отсутствии компрессии в цилиндрах, но причину выяснить не удастся.

Можно добавить незначительный объем моторного масла в цилиндр, если при этом компрессия увеличится, то причина заключается в изнашивании поршневой группы.

Чтобы точнее определить диагноз двигателя лучше провести тест пневмотестером.

Чем пользоваться?

Такие работы подразумевают использование грубоватых инструментов
и отличающихся практически ювелирной точностью – зенкеров и шарошек. Такие инструменты с узкой спецификой применяются исключительно при ремонте мотора.

Подборку шарошек для клапанных седел используют под выточку необходимых размеров диаметров. Подобные действия дают возможность придать тарелочке максимальную плотность закрывания.

Зенковки при ремонтных работах по клапанным седлам используются так же. Но есть одно различие – зенкер применяется не только на механических, но и электроинструментах.

Инструмент

Если делаем замену клапанов своими руками, будь это ВАЗ либо другой автомобиль, нужно не упустить такой нюанс, как наличие специального инструмента. Вот что понадобится:

Комплекты: гаечных ключей, головок, отверток для демонтажа и монтажа элементов машины.

Рассухариватель клапанов. Он нужен для сжатия пружин, чтобы устранить сухарики (стопорные элементы).

Инструмент для притирки. Клапана нуждаются в притирки, для обеспечивания компрессии. Приобретение специального приспособления не целесообразно, можно воспользоваться дрелью и куском шланга.

Шланг плотно соединяет клапанный стержень и насадку дрели и поступательными движениями производить притирку. Затем налить солярку в месте стыковки клапана и седла, если она не протекает, то работа сделана качественно.

Прибор для снятия маслосъемных колпачков. Производя замену клапанов надо сменить на втулках колпачки, что будет сделать довольно сложно своими руками. Лучше использовать специальный съемник.

Применяя подручный инструмент можно вызвать возникновение повреждений целостности детали, что приведет к потребности приобретения новых уплотнителей.

Есть еще один прибор — микрометр. Он даст точное измерение параметра стержня и выявляет дефекты износа клапанов.

Ключ для фиксации коленчатого вала, для того, чтобы настроить правильную работу ГРМ.

Желательно иметь динамометрический ключ для затягивания болтов.

Расходные материалы

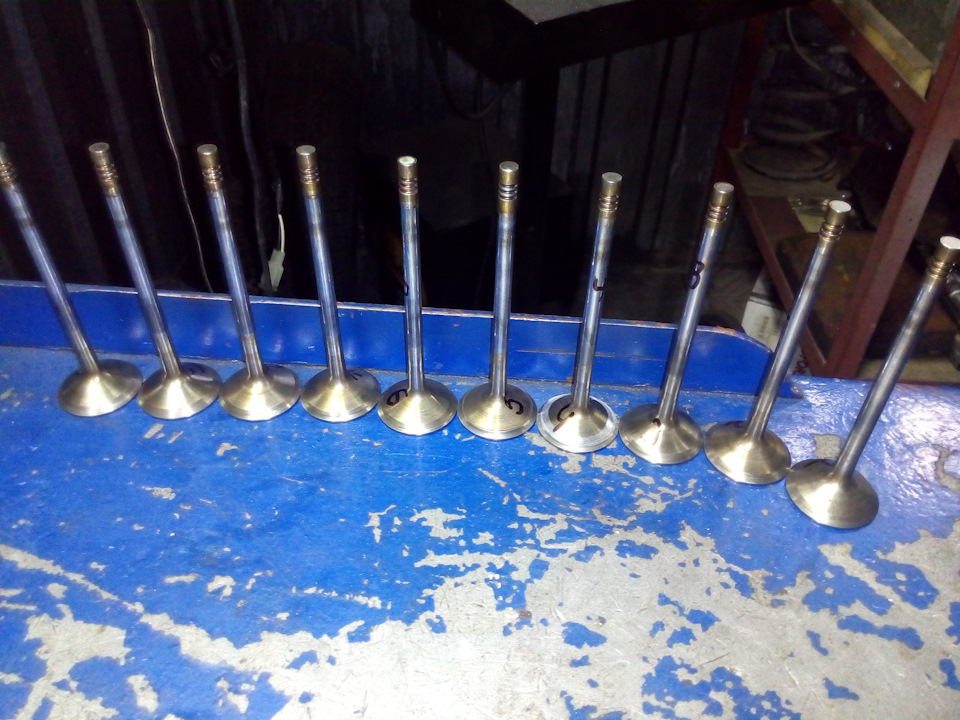

Кроме клапанов, понадобится:

• пригодные уплотнительные колпачки;
• прокладка головки блока цилиндров;
• прокладка крышки клапанов;
• при необходимости — герметик;
• болты крепления ГБЦ, иногда возможно использовать старые болты;
• притирочная паста или порошок.

Зенковки и шарошки для ремонта седел клапанов – что выбрать?

Замена седел клапанов своими руками предусматривает наличие не только грубого инструмента, но и почти ювелирного – шарошки или зенкера. Эти узкоспециализированные инструменты используются только для ремонта двигателя внутреннего сгорания. Набор шарошек для седел клапанов применяется для вытачивания нужной формы их внутреннего диаметра. Эта операция позволяет добиться от тарелки плотного закрытия. Чтобы безошибочно обработать седло клапана, чертеж механизма желательно иметь под рукой.

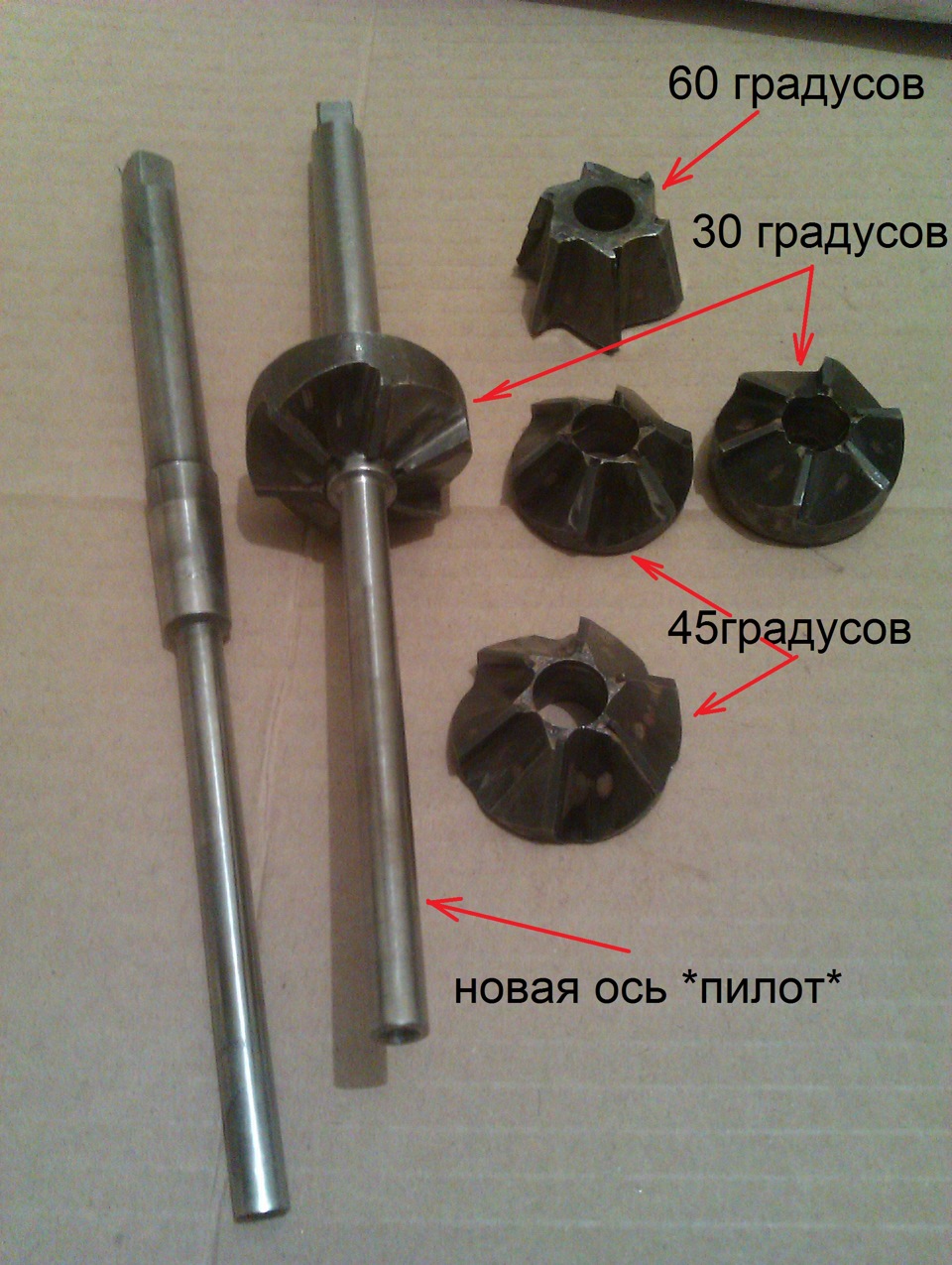

Шарошка выполнена в виде металлического цилиндра, в котором есть отверстие и две или одна коническая поверхность, её угол может варьироваться от 15 до 60 градусов. На поверхности конуса есть резцы. Набор зенковок для ремонта седел клапанов применяется точно так же, как и шарошки, но имеется одно отличие. Зенкер можно использовать на механических и электрических инструментах.

Заготовка седла клапана

Для всех популярных моторов предлагаются заготовки сёдел клапанов, как стандартных размеров, так и ремонтных, с увеличенным внешним диаметром. Для редких двигателей заготовки надо заказывать или изготавливать на заказ.

Такие заготовки достаточно дешёвые, если не нашлось для какого-то мотора, можно подобрать по размеру из имеющихся наименований. Но и не забывайте, что фирмы, производящие детали двигателя (Kolbenschmidt), в частности клапана, производят ещё и сёдла тех же размеров, так что спрашивайте в магазинах вашего города. После установки седло надо будет обработать- нарезать фаску под клапан.

Замена седла клапана ВАЗ

Седло клапана – важная деталь конструкции головки блока цилиндров, в этом можно легко удостовериться, рассмотрев работу клапана и его составляющих.

Самая важная функция, которую выполняет седло – это образование прочного сжатия между собой и клапаном. Благодаря этому происходит минимизация утечки газов из камеры сгорания; хороший тепловой контакта клапана с седлом являются необходимыми условиями для этого.

Другими словами, плотность прилегания между деталями позволяет отводить тепло от тарелки с максимальной эффективностью, передавая тепло от клапана через седло в ГБЦ, которая в свою очередь охлаждается жидкостью. В процессе работы двигателя, фаски и сёдла изнашиваются, что приводит к дефекту седел клапанов. При разгерметизации происходит нарушение порядка теплоотдачи тарелки и седла, что провоцирует дефекты и разрушение деталей.

При таких условиях вопрос сохранности герметичности соединения встает на первый план. Достигнуть этого можно в основном лишь при помощи формирования необходимого профиля для седла и фаски клапана, что позволит сбалансировать износ поверхностей деталей.

Технология выполнения

Работа отличается сложностью, но при наличии необходимых навыков ее можно выполнить в гаражных условиях.

Чтобы извлечь седло, имеется несколько способов. Быстрым, но не слишком правильным, является наваривание клапана на седло с последующей выбивкой. Клапан обтачивается под размеры седла, вставляется в него и обваривается. Пока металл не успел остыть. Седло необходимо выбить молотком. Вся конструкция должна выйти без особых проблем.
Но при этом помните, что от сварки металл нагревается, что может стать причиной деформирования головки. Выбивая, можно нанести повреждения посадочному месту под седло, что повлечет за собой дополнительные работы по обработке ГБЦ.
Лучше всего воспользоваться токарным станком. Так можно сточить седло то такого размера, что оно станет, как фольга, и легко достанется. Если нет станка, можно воспользоваться дрелью и насадкой в виде фрезы. Стачивание проводится с одной стороны, пока не ослабеет натяжение. Теперь седло можно достать рукой.

Идеальный вариант установки нового седла – азотный, в котором следует предварительно охладить седла. Дело в том, что их размеры немного больше отверстий, а за счет охлаждения уменьшается внешний диаметр.
Естественно, азот в гараже – большая редкость. Тогда вспомним свойства металла расширяться и сжиматься. Седло просто помещается в морозильную камеру на пару часов, а отверстие подогревается горелкой.

Если при установке необходимо будет приложить усилие, то рекомендуется взять подходящий под диаметр седла брусок и с его помощью провести запрессовку.

Извлечение седла

Сначала рассмотрим, как не надо делать, хотя некоторые гаражные гуру автомобилестроения рекомендуют делать именно так.

-сварка клапана + выбивание

Сначала старый ненужный клапан подгоняют под размеры седла, вставляют на посадочное сесто и приваривают клапан к седлу. Пока ещё не остыло, выбивают клапан, и он выходит вместе с седлом. За счёт разного расширения металлов- стали и алюминия- натяг уменьшается, когда остынет, будет не так легко выходить.

Почему так делать не надо? При сварке нагревается вся головка и её непременно поведёт, она станет кривая и в дополнение к этому откроются скрытые трещины, там, где были внутренние напряжения металла (а они есть в любом случае). Потом будете удивляться, почему моя головка вдруг оказалась пробитой.

Оптимальный способ: растачивание седла клапана на станке, пока он не станет размером с фольгу и сам не выпрыгнет из посадочного отверстия. Но… это нельзя реализовать в гараже из-за дороговизны оборудования, да и не в каждом селе будет такой станочек. Поэтому рассмотрим ещё один способ, лёгкий и безопасный, и реализуемый в любом гараже.

Выбор гаражных мастеров: простой и безопасный способ

Стачиваем фрезой седло насквозь с одного края. Седло ослабнет, потеряет натяг и само выпрыгнет из посадочного отверстия, даже не придётся его насквозь точить, доходя до посадочной плоскости, когда останется чуть меньше, чем 0,5 мм натяга уже не хватает, чтобы удержаться. Разомкнув кольцо, седло больше не сможет сопротивляться.

Фреза для дрели продаётся в любом строительном магазине, стоит не дороже, чем сверло, поэтому данный метод такой доступный.

Теперь, когда седло извлечено, надо подумать, что мы будем туда вставлять.

Набиваем сальники клапанов

Но сначала надо снять старые сальники клапанов, на Жигулях их надо снимать осторожно и неком случае нельзя пытаться их сбить ударом, отколется место куда набивается сальник, возьмите плоскогубцы зажмите ими сальник клапана и постарайтесь прокрутить если сразу не пошел перехватитесь и снова пробуйте прокрутить так перехватывайтесь плоскогубцами и сальник клапана ослабнет прокрутится и выйдет. Также снимайте сальники клапанов с Уаза и Газа.

А теперь будем набивать сальники клапанов на Жигули, вставьте клапан и оденьте на него сальник клапана до направляющей втулки, возьмите трубку с внутренним диаметром 13мм и аккуратно легким молотком легкими ударами набейте сальник клапана только не перестарайтесь, а то порвете сальник. Если такой трубки нет можно более большую трубку немного сплющить до размера, а меньшую распилить немного вдоль и развести до размера. Также можно сначала с сальника клапанов снять пружинку чтобы случайно ее не повредить а потом одеть на сальник.

На УАЗ и Газ набивайте также как и на Жигули но трубка должна быть с внутренним диаметром 16мм.

Засухариваем клапан

Сняли клапан просто, а засухарить клапан без съемника клапанов не очень просто, но можно, подложите под клапан железку чтобы он на нее уперся, оденьте пружины, поставьте на пружины тарелку пружин и вложите в нее сухарики, возьмите рожковый ключ на 19 или 22 и сильно давите на пружины а товарищ пусть вставляет сухарики, это все проверенно я несколько раз так вставлял сухарики в клапана.

Притираем клапан к головке

Раз прогорел клапан значит также подгорело и седло клапана, обычно мотористы сначала седло выравнивают специальной шарошкой, которой у вас нет, нет так обойдемся без нее (проверенно двигатель ходит ничуть не хуже). Поражаюсь как некоторые мотористы притирают клапана в ручную (я б сума сошел) пусть за нас работает электродрель (если у вас дрель реверс лево-право еще лучше а нет и такая подойдет). Намажьте край клапана притирочным порошком вставьте клапан в головку и зажмите конец клапана в патрон дрели но не глубоко а на глубину примерно 15мм главное не поцарапать то место где клапан соприкасается с сальником. Подтягивайте дрелью клапан вверх и включайте пусть клапан притирается, делайте такие движения вверх немного вниз и опять вверх (думаю поняли) если дрель реверс переключайте вращение. На девятке или восьмерке тяжело добраться до клапана дрелью нужен очень маленький патрон, но можно сделать так возьмите крепкий кусочек армированного резинового шланга который очень плотно одевается на клапан, возьмите шпильку 8мм и натяните на нее этот кусочек шланга посильней, шпильку зажмите в дрель а другой конец шланга на клапан и также начинайте притирать клапан к седлу головки.

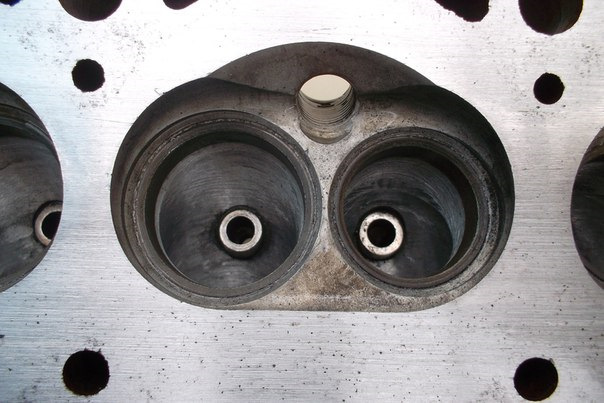

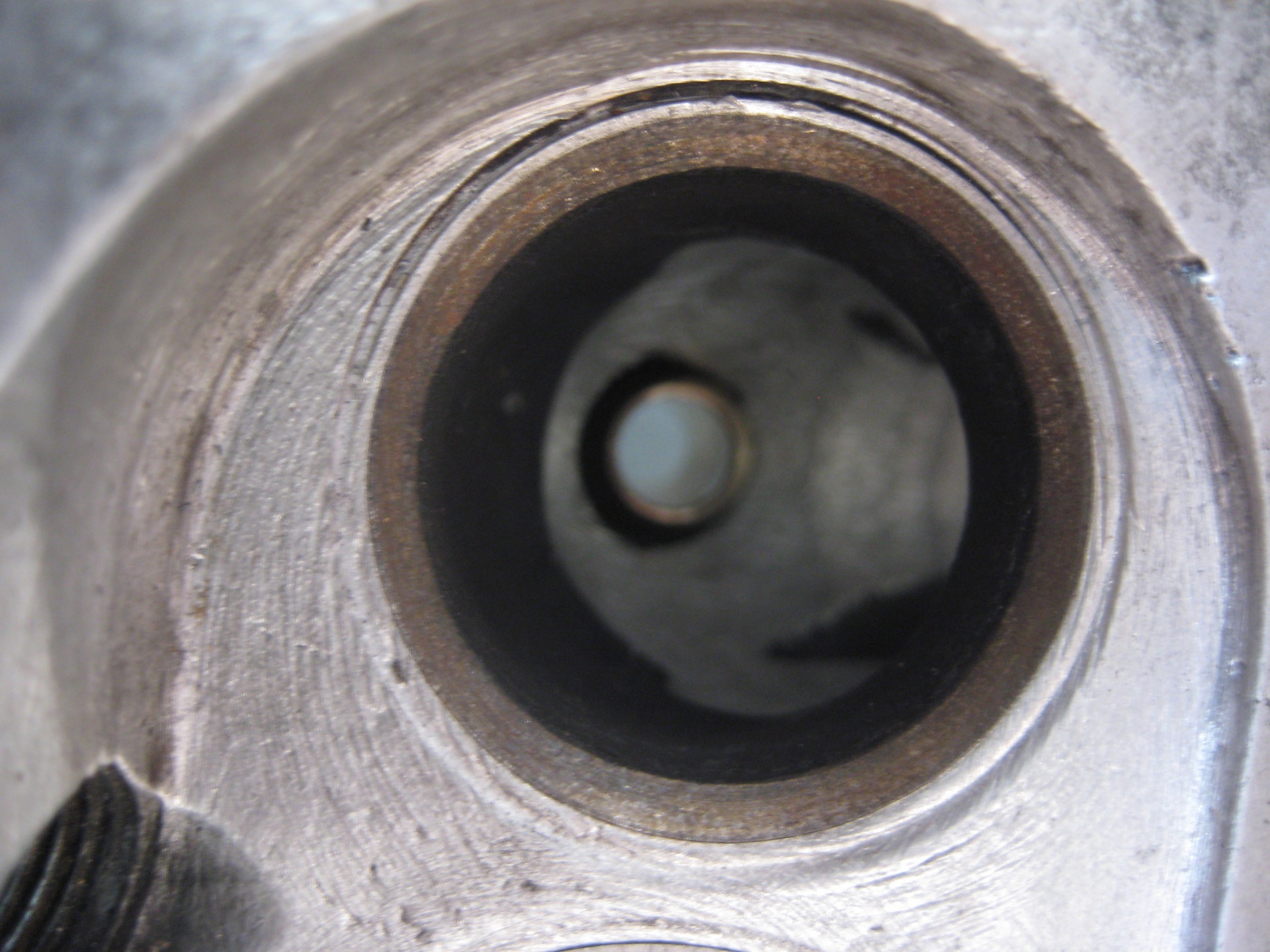

Установка нового седла

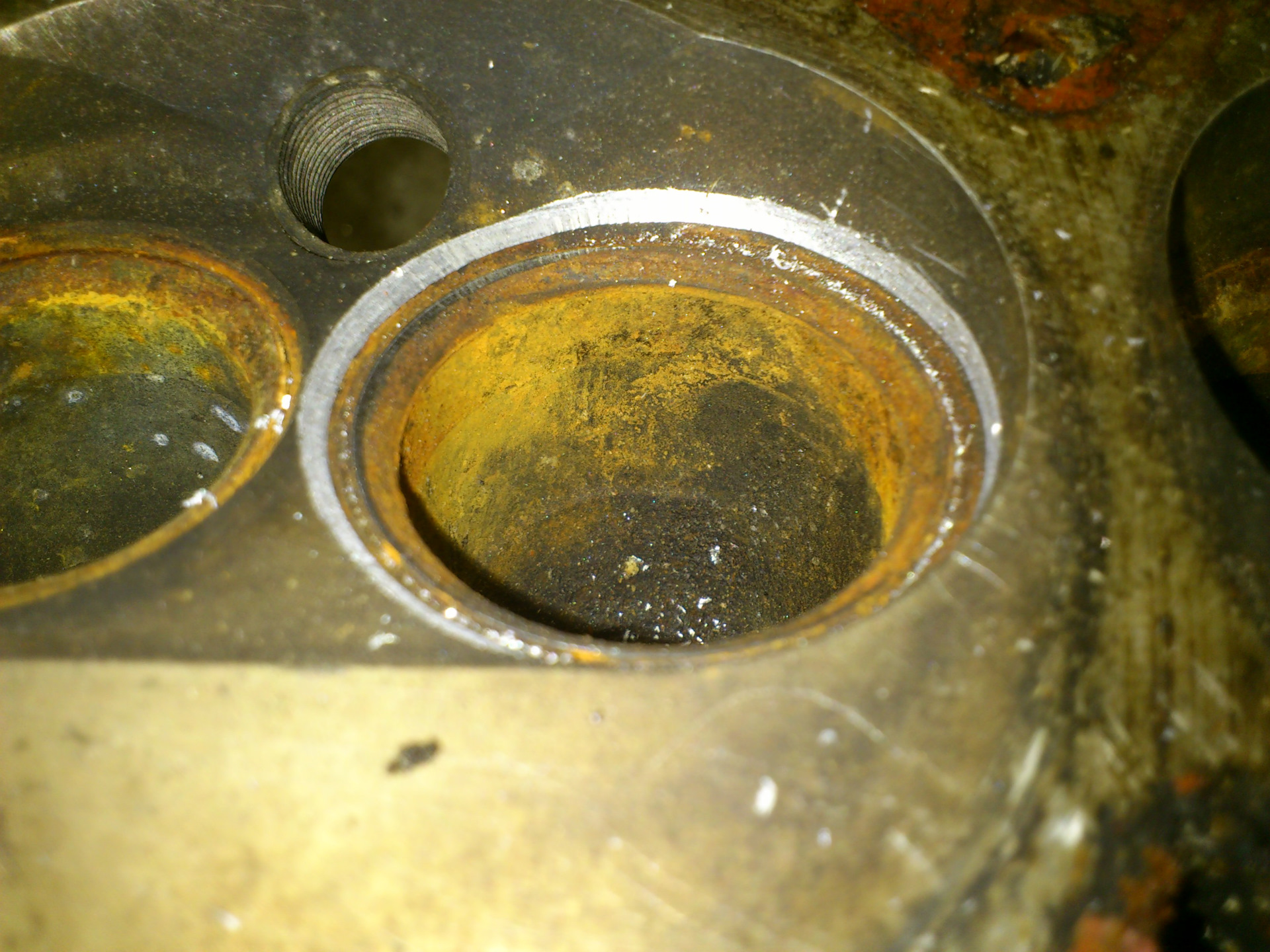

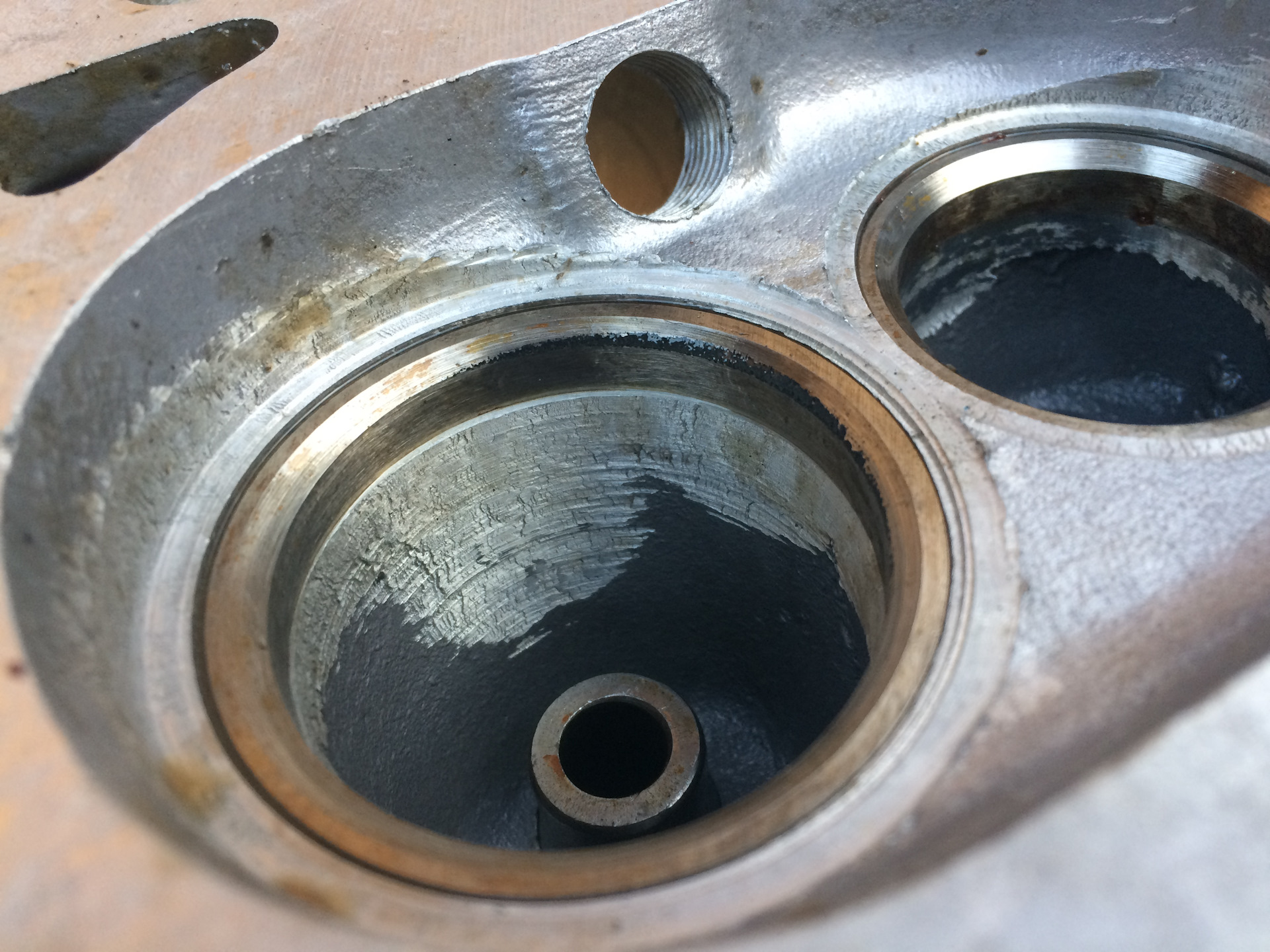

Перед началом процедуры монтажа новых седел, посадочные места под них очищают от загрязнений. После ГБЦ следует равномерно нагреть до температуры, превышающей 100˚С. При этом металл расширяется, позволяя запрессовать кольцо.

Монтируемую деталь охлаждают с помощью жидкого азота. При его отсутствии можно использовать сочетание льда и ацетона, что позволяет снизить температуру металла до -70˚С. Размеры деталей подбирают таким образом, чтобы разница между диаметром посадочного места и кольца составляла не более 0.05-0.09 мм на холодных деталях.

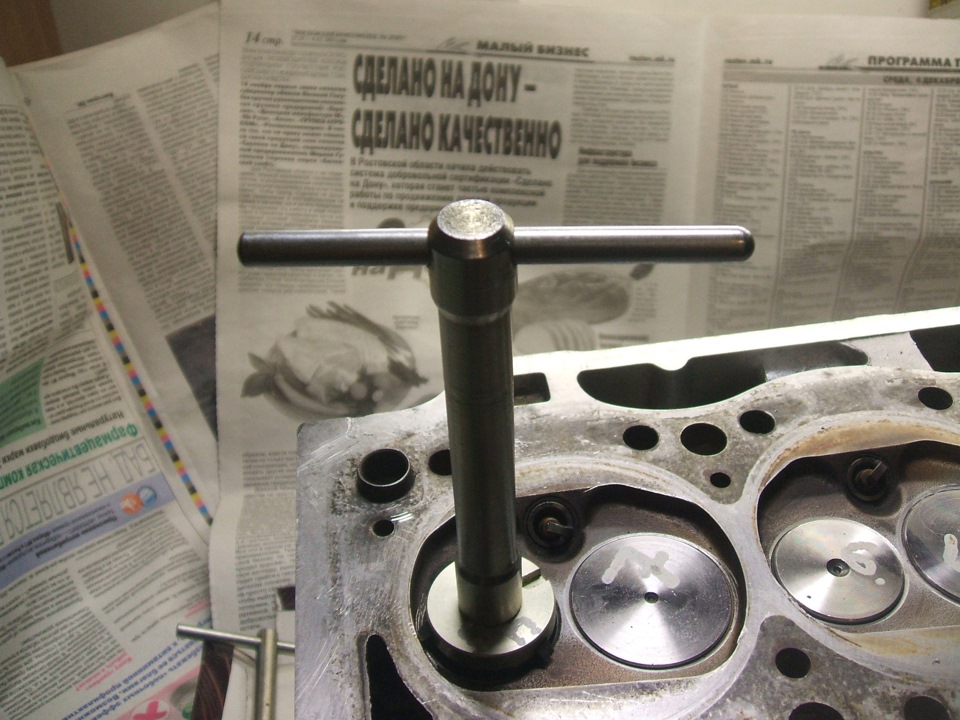

Седло клапана запрессовывается с помощью специальной оправки или отрезка трубы подходящего диаметра. Деталь должна входить на посадочное место с небольшим усилием. При этом важно, чтобы кольцо встало без перекоса.

После запрессовки и остывания ГБЦ следует проверить, не болтается ли элемент на посадочном месте. Если зазор отсутствует, а замененный элемент плотно держится на своем месте, процедуру его замены можно считать оконченной. Далее требуется прирезка седел клапанов с использованием шарошек.

Важно! При стандартной процедуре замены тарелки всех клапанов оказываются посажены достаточно высоко. Однако некоторые специалисты рекомендуют обрабатывать фаски таким образом, чтобы выпускные клапаны сидели несколько глубже нормального положения. Седло впускного клапана при этом оставляют в штатном положении.

Седло клапана правильно устанавливать с азотом, все другие методы не такие надёжные. В нормальном состоянии при комнатной температуре дивметр седла больше диаметра отверстия в головке, поэтому после установки получается некоторый натяг. Чтобы засунуть седло, его надо уменьшить в размере, для этого и нужен азот.

Азот в жидком состоянии сохраняет очень низкую температуру. Охлаждаясь в азоте, клапан сжимается в диаметре, и охладившись может свободно залезть в посадочное отверстие головки. В то же время, чтобы увеличить посадочное отверстие в головке, головку можно нагреть, тогда отверстие расширится и зазор увеличится. Если нагреть головку, то тогда не надо так сильно охлаждать седло, достаточно будет просто положить в морозилку и разницы температур будет достаточно.

Устанавливать седло без предварительной термической обработки нельзя, не будет достигнут необходимый натяг и седло выпадет в процессе эксплуатации.

При установке нужно забить седло, чтобы оно стало на место, сильно бить не надо, достаточно лёгких ударов.

Механическая обработка нового седла

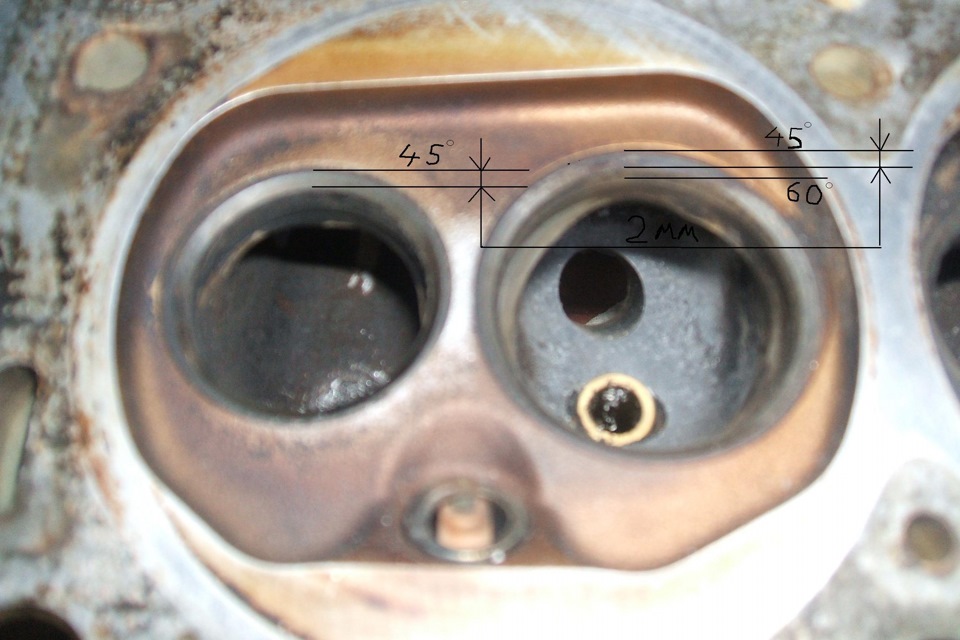

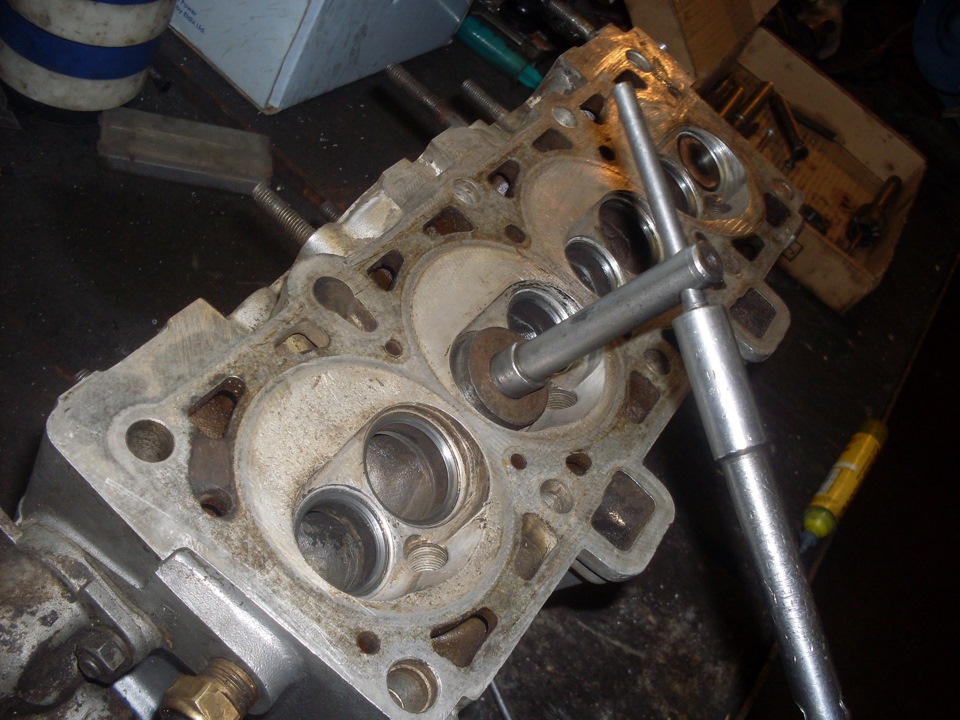

На новом установленном седле надо нарезать фаску. Лучше всего это сделать на специализированном станке, так получится обработать наиболее точно. Это реализуется благодаря жёсткой центровке резца, чего невозможно добиться используя ручные шарошки.

Но если в вашей местности нет подобного оборудования, шарошки- это всё, на что вы можете рассчитывать. Если есть поблизости металлообрабатывающий цех, можно попробовать обработать клапана на фрезерном станке, результат вполне сойдёт.

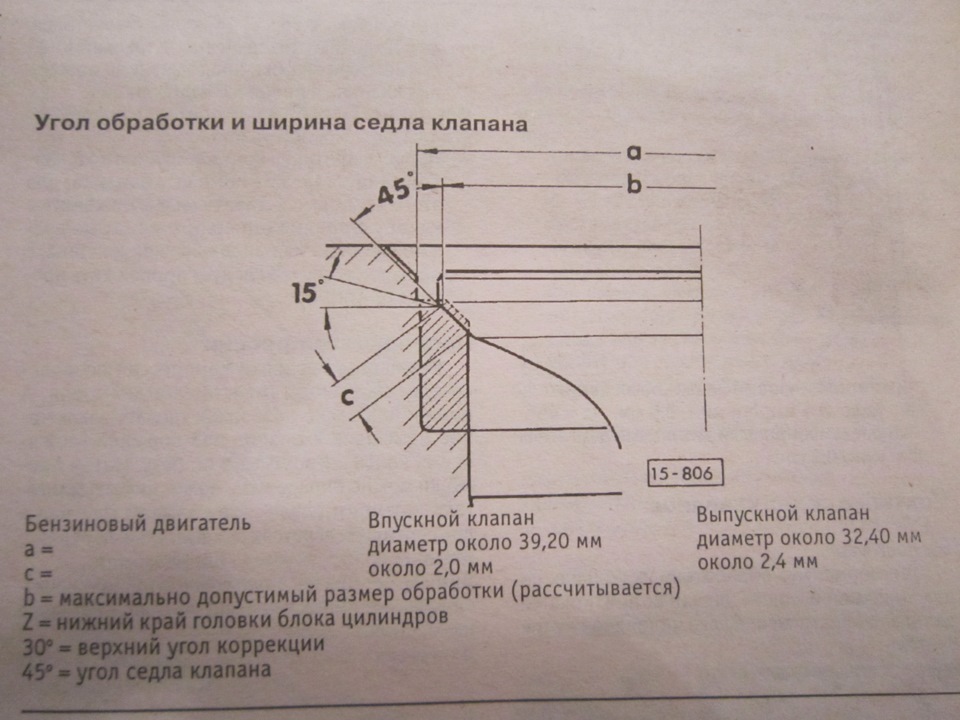

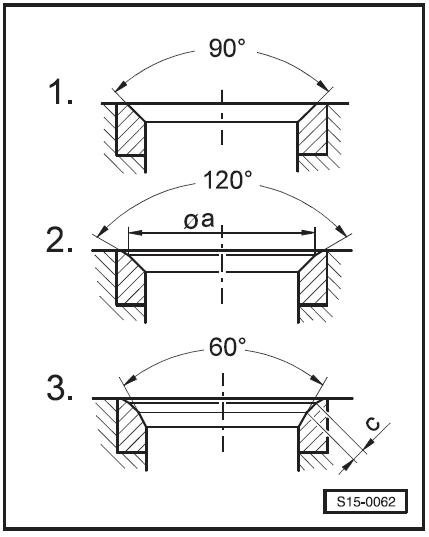

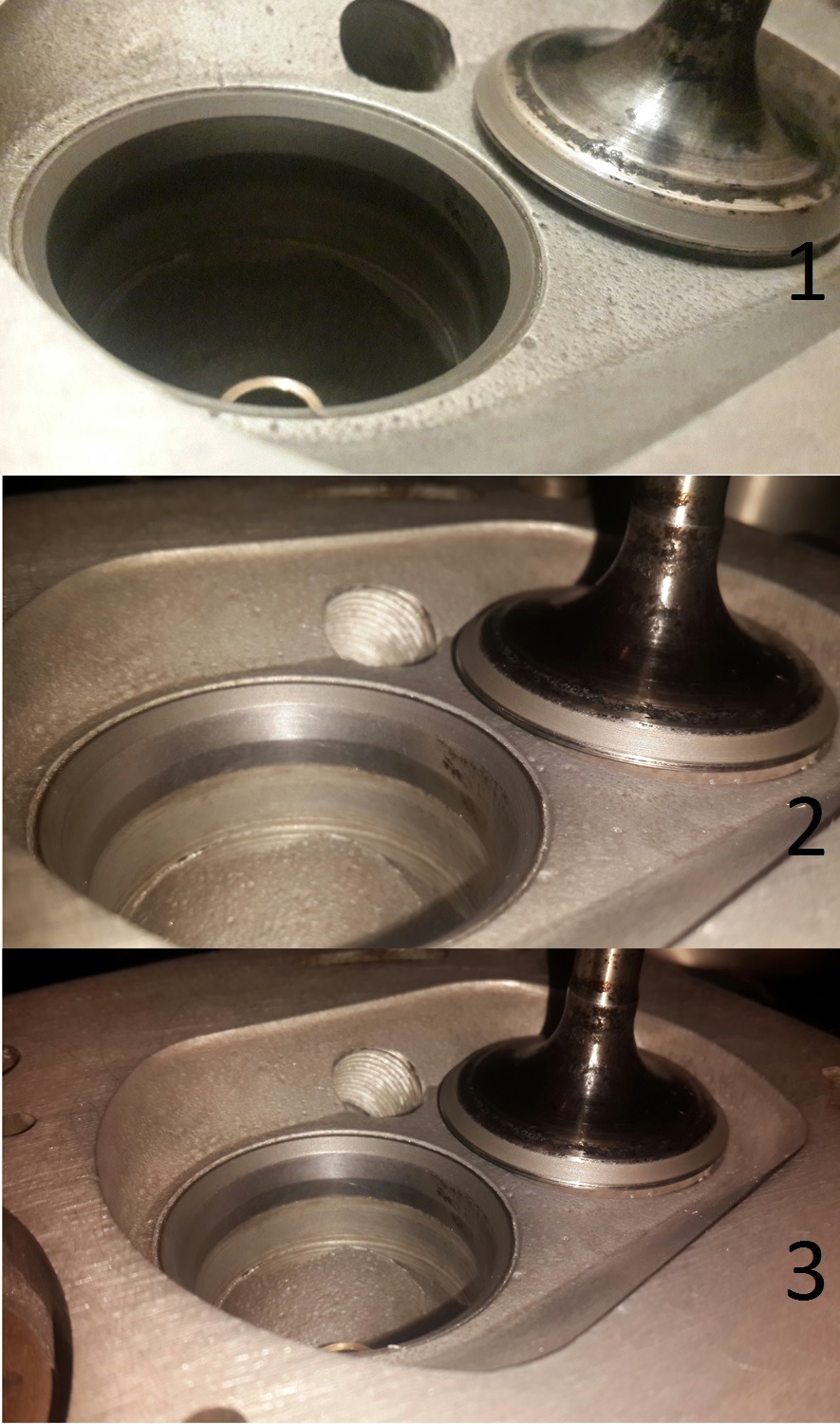

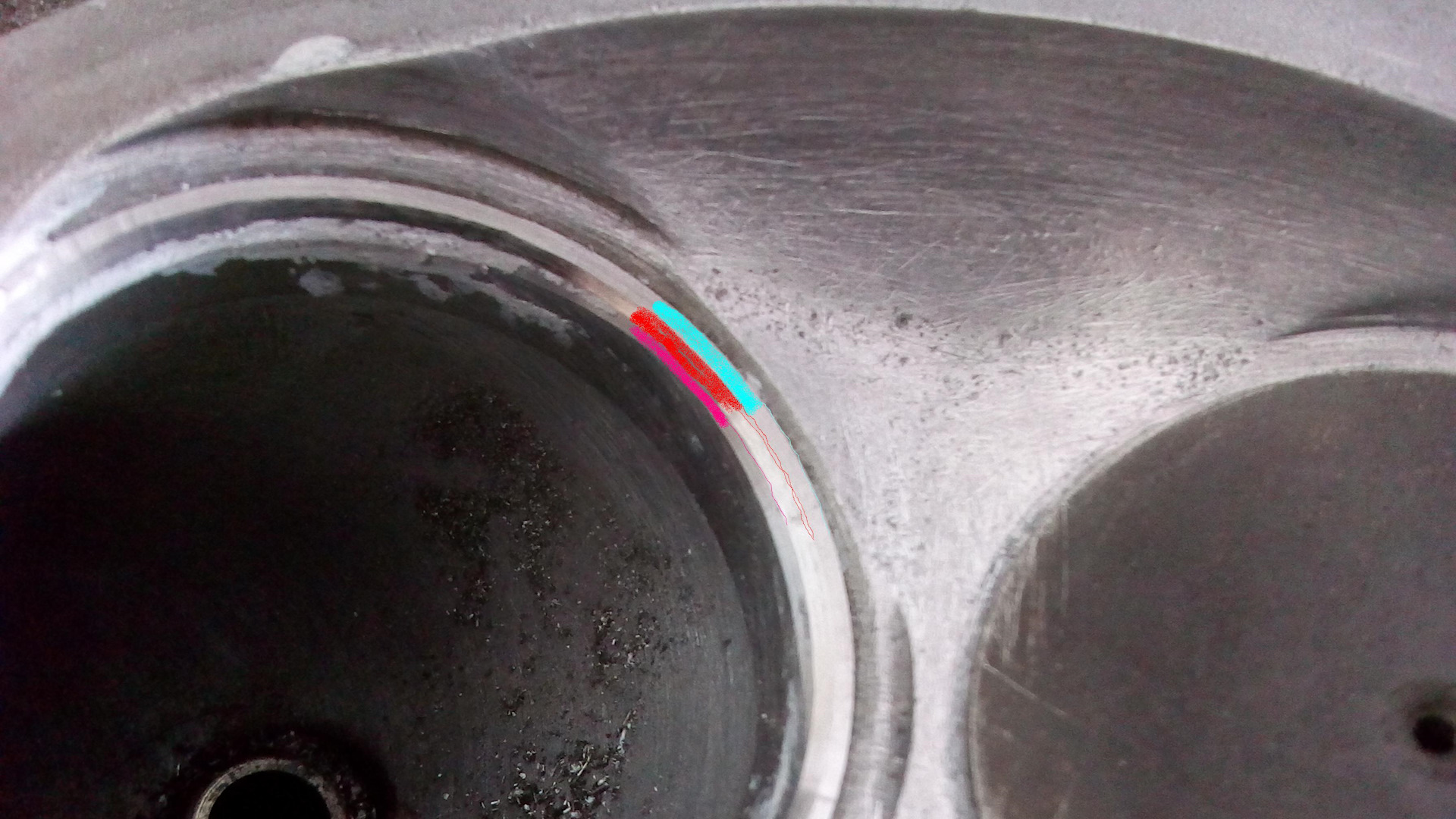

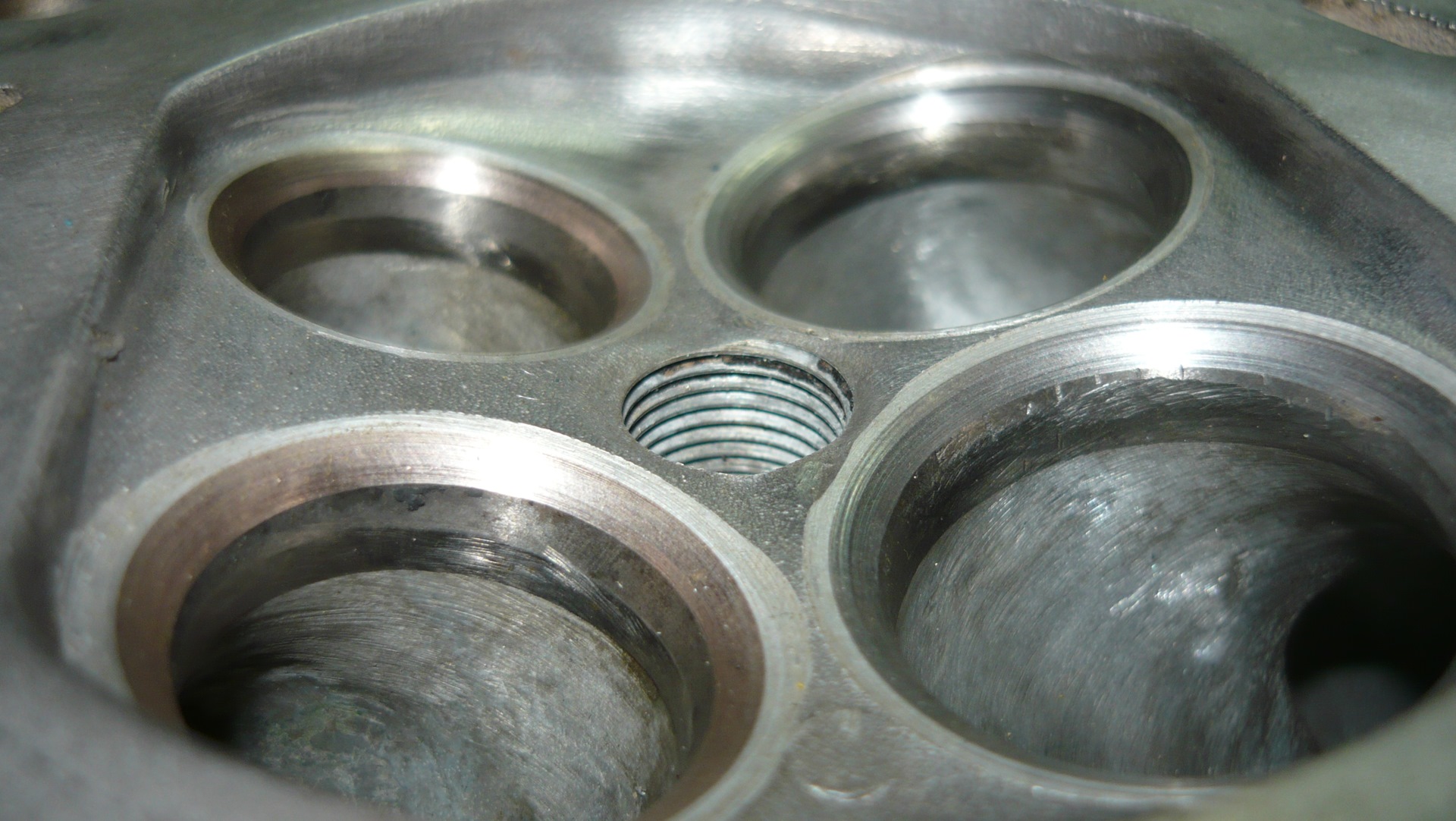

На седле надо нарезать три кромки- внешнюю, внутреннюю и сверху них центральную, самую узкую, по которой седло будет соприкасаться с клапаном.

Ремонт седел

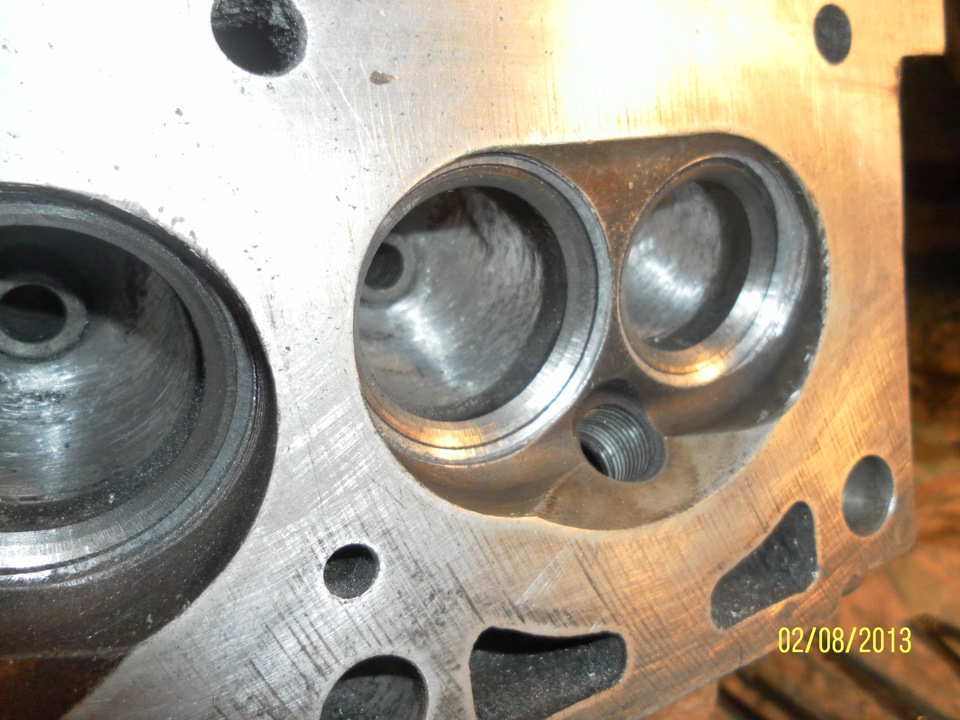

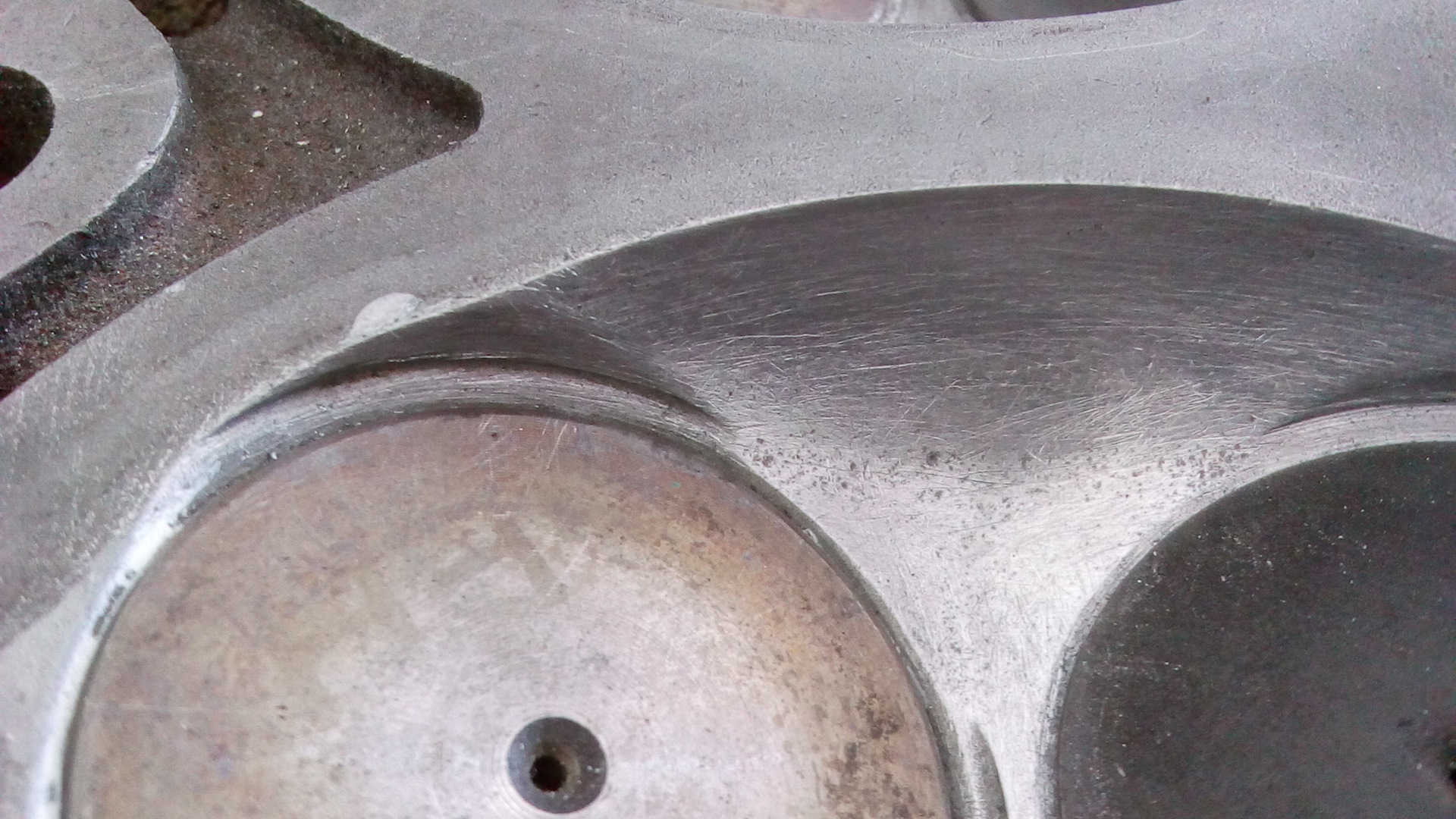

Ремонт седел клапанов выполняется при их естественном износе и неплотном прилегании тарелки к своему посадочному месту.

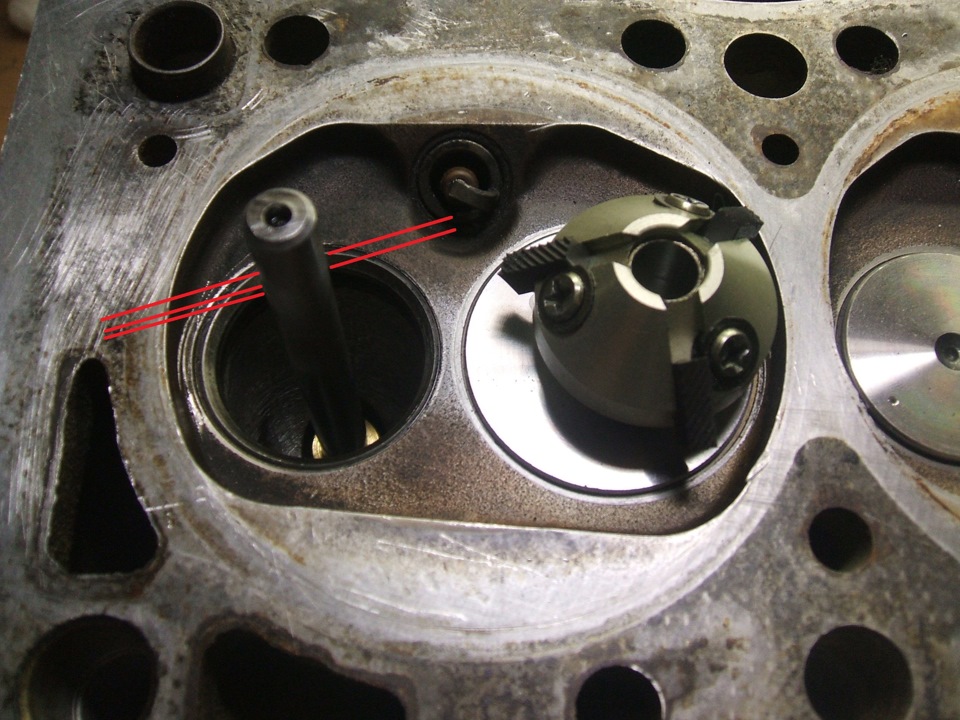

С целью восстановления геометрии колец применяются шарошки для седел клапанов — набор фрезерующих головок, позволяющих делать необходимые углы.

Шарошки могут использоваться в сочетании со специальным оборудованием. Однако оно является дорогостоящим. Поэтому в домашних условиях применяют ключ-трещотку с удлинителем. Правильно обработанные места имеют углы 30˚, 60˚ и 45˚. Обработка седел клапанов для создания каждого из них производится соответствующей фрезой.

Шлифовка седел клапанов не требует их нагрева или другой обработки. Проточку производят «насухую». В дальнейшем, в момент притирки, необходимо использовать специальную притирочную пасту. Для достижения лучшего результата притирку на новые седла рекомендуется производить вручную, а не с помощью дрели.

Еще одной разновидностью ремонта является проточка посадочных мест под ремонтные вставки. Для этого по вышеописанному алгоритму удаляют седла, после чего, специальным режущим инструментом протачивают места под них. Размер ремонтного места должен быть на 0.01-0.02 см меньше вставки. Монтаж производят после нагрева ГБЦ и охлаждение монтируемых элементов.

Правильно произвести расточку самостоятельно можно попытаться на свой страх и риск. Однако, с учетом сложности процедуры и необходимой высокой точности работ, подобные манипуляции лучше производить в условиях квалифицированной автомастерской или авторемонтного завода.

Источники

• https://carnovato.ru/sharoshki-remonta-sedel-klapanov-zamena/
• https://vsesvoimirykami.ru/zamena-klapanov-svoimi-rukami/
• https://ladamaster.com/zamena-sedel-klapanov-svoimi-rukami
• https://kakavto.com/?p=1480
• https://prometey96.ru/remont/zamena-sedel-klapanov.html
• https://www.vazzz.ru/zamena-sedel-klapanov-vaz-2108-svoimi-rukami/
• https://ZnanieAvto. ru/dvs/sedlo-klapana.html

[свернуть]

Регулировка клапанов ВАЗ 2106 своими руками

Всем автомобилистам известно, что в каждой машине между клапанами есть небольшая щель. Часто это значение составляет 0,15 миллиметра. Этот зазор сделан для того, чтобы при работе двигателя механизмы не заклинивали между собой из-за нагрева. Как известно, рабочая температура мотора составляет 85 градусов по Цельсию. Нетрудно представить, какая разница между зазорами образуется, если машину охладить на минус 20 градусов, и что будет, когда двигатель вернется к своей рабочей температуре.

Если этот слот окажется слишком маленьким, машина сразу же потеряет мощность, и в салоне будут слышны посторонние звуки из-под капота в виде стуков и «выстрелов». Во избежание подобных неприятностей необходимо соблюдать периодичность и порядок регулировки клапана. ВАЗ 2106 сегодня будет нашей «морской свинкой». На его примере мы рассмотрим, как произвести регулировку клапанов на всех двигателях «классики» (ВАЗ 2104-2107).

Определите расстояние между деталями

Во-первых, вам нужно определить точный зазор между клапанами.Для успешной регулировки клапанов ВАЗ 2106 снимаем крышку агрегата и устанавливаем поршень 4 цилиндра в ВМТ — положение верхней мертвой точки.

Таким образом, закроются 6 и 8 клапаны, соответственно зазор между толкающими рычагами и кулачком будет максимальным. Затем вставьте зонд в зазор и убедитесь, что он плавно проходит между клапанами с умеренным усилием. Если чувствуется, что эта деталь застряла в зазоре, регулировка клапанов ВАЗ 2106 обязательна.А делается это следующим образом:

1. Ключом для карабина ослабьте стопорную гайку и второй поверните регулировочный болт.
2. Сначала установите оптимальный зазор между третьим и четвертым клапанами. Затем поверните коленчатый вал на 180 °. После этого регулировка клапанов ВАЗ 2106 сопровождается установкой оптимального зазора между второй и четвертой передачей. Затем снова провернуть коленчатый вал. Регулируем третий и первый клапан. После этого приступаем к установке зазоров между шестым и восьмым, четвертым и седьмым, первым и третьим, пятым и вторым механизмами.Следует отметить, что каждая регулировка клапанов ВАЗ 2106 сопровождается поворотом коленвала на 180 градусов. То есть после каждой пары механизмов этот вал вращается. Чтобы удобнее было считать величину вращения, отследите ее по величине распределителя зажигания. Предварительно снимите с него крышку. Перед каждым поворотом отмечайте положение ползунка и повторяйте этот процесс. Важно, чтобы значение нашего «индикатора» не превышало оборота. Тогда вы точно будете уверены, что коленвал повернут на 180 градусов.

Заключение

Как видите, отремонтировать ВАЗ 2106 своими руками не так уж и сложно. Просто нужно внимательно следить за частотой ступеней, не забывать прокручивать коленвал до определенного значения и вовремя отмечать значения бегунка.

p >>

Регулировка сцепления ВАЗ-2106

В устройстве любой машины есть такой элемент как сцепление. Этот агрегат предназначен для передачи крутящего момента от маховика двигателя на коробку передач.Чтобы задействовать эти два агрегата (двигатель и трансмиссию), используется специальный диск сцепления. ВАЗ-2106 оснащен фрикционным элементом. Это однодисковый привод. Также в работе задействован главный и рабочий цилиндр сцепления. ВАЗ-2106 имеет довольно простое устройство. Однако иногда возникают проблемы. Так, при использовании владельцами сцепление ВАЗ-2106 периодически регулируется. Фото и описание процесса — далее в этой статье.

Следует отметить, что главным преимуществом машин старшего поколения является возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования.Так, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно — это минимальный набор замков и головок.

Когда это делать?

Новички часто задаются вопросом: когда регулируется сцепление ВАЗ-2106? Привод сцепления устроен таким образом, что на педали находится свободное колесо. Так, в норме он составляет от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», значит, настройки элемента утеряны. Автомобиль требует повторной регулировки сцепления.ВАЗ-2106 работать некорректно. У люфте нет интеграции механизма в рабочее соединение с КПП. Поэтому, как только педаль начинает выходить из строя, нужно заново выставить свободный ход.

Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления. В штатном состоянии люфт не превышает пяти миллиметров. Как проверить бесплатную игру? Для этого достаточно взять рукой вилку сцепления (она находится под днищем, рядом с коробкой) и покачать ею из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. Им комплектуется ВАЗ-2106 возле трансмиссии. Элемент не должен содержать следов протекания жидкости. Если пыльник поврежден или соединение негерметично, механизм необходимо заменить.

Регулировка сцепления ВАЗ-2106 — метод № 1

В этом случае мы обнажим щель из салона автомобиля, прямо на самой педали. Здесь будет установлен специальный кронштейн. На последнем имеется толкатель главного цилиндра сцепления и гайка.Благодаря им и обнажается необходимый зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из кабины можно установить только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, приступаем к установке люфта снизу автомобиля.

Метод № 2

Теперь нам нужно настроить ход толкателя вилки. Регулируется до 5 миллиметров. Используйте гаечный ключ, чтобы удерживать ограничитель хода. Ослабляем контргайку на два оборота. Затем поверните гаечный ключ с помощью гаечного ключа в направлении кронштейна.Подбираем необходимый зазор выборочно. После этого снова зажмите упор и снова затяните стопорную гайку. Берем в руки линейку и замеряем зазор хода педали. Для этого нажмите рукой на педаль сцепления до тех пор, пока не исчезнет явное сопротивление. Измерьте, как далеко сдвинута вилка. При необходимости переместите зазор.

Регулировка толкателя рабочего цилиндра

Регулировка оптимального хода педали регулировкой не только главного сцепления, но и рабочего цилиндра сцепления.

Для этого отсоедините натяжную пружину от вилочной муфты. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Далее устанавливаем линейку так, чтобы она упиралась в конец элемента. Затем рукой до упора нажмите вилку сцепления. Закрепляем в сжатом положении. Вспомните, как расположена вилка относительно нашей линейки, и измерьте свободный ход.

Переходим к самой настройке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии.Для откручивания нужной гайки используйте ВД-40 или его аналог от производителя «Маннол». Вам нужно открутить два ключа.

Один удерживаем регулировочный болт, второй откручиваем контргайку рабочего цилиндра сцепления. Зафиксируйте толкатель так, чтобы он не вращался. Регулируем свободный ход элемента. Закручиваем стопорную гайку и устанавливаем пружину на место. Проверяем работу системы. Свободный поворот должен быть нормализован.

Поменять сцепление вручную, не снимая трансмиссию

Иногда при выдержке не удается добиться желаемого результата.В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки это вполне возможно. Итак, с чего начать работу? Сначала откручиваем болты карданного привода и самого вала. Затем отсоедините контакты от датчика индикации заднего хода. Выкрутите болты крышки сцепления. Демонтировать траверсу днища. Ключом тринадцать отверните гайки крепления подушки. Сама трансмиссия отодвигается в сторону, напротив двигателя, с помощью крепления.В результате коробка должна лежать на выхлопной трубе выхлопной системы. Чтобы агрегат не проседал и не соскочил при замене сцепления, поддерживайте его.

Что дальше?

На следующем этапе необходимо удалить прилипание корзины. Для этого зафиксируйте положение маховика (можно использовать крепление) и поочередно открутите болты корзины. Вам понадобится ключ на тринадцать (чтобы ускорить процесс используйте головку с храповым воротником). Осторожно отодвиньте отвинченную корзину в сторону и снимите изношенный диск сцепления.Еще нам нужно снять выжимной подшипник первичного вала и вилку выключения сцепления.

Далее остается только заменить изношенные элементы и собрать все в обратном порядке. Учтите, что для живучести сцепления подшипник вала не должен быть шумным. Если есть такой симптом, элемент меняется на новый. На самом диске не должно быть следов нагара (иначе это перегоревшая муфта). Также проверяются лепестки корзины. Если они стоят друг относительно друга неровно, элемент необходимо заменить.Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин и других следов деформации.

Заключение

Итак, мы разобрались, как выставить свободные манжеты и как заменить элементы сцепления, не снимая коробку с машины. Как видите, все операции можно выполнять вручную. Главное при сборке сцепления — правильно отцентрировать диск относительно маховика. Установка выполняется с помощью оправки. Последний должен свободно входить в подшипник и выходить из него.

Особенности ремонта

Регулировка сцепления ВАЗ-2106 необходима для отключения коробки передач от двигателя. С помощью редуктора вращательное движение передается от маховика, расположенного на коленчатом валу, на коробку передач. Своевременная регулировка механизма — залог нормального функционирования всего автомобиля. Он не подведет ни на дороге, ни в городской пробке.

Особенности механизма сцепления

На автомобилях классической серии установлено однодисковое фрикционное сцепление.В отличие от более новых моделей автомобилей на «классике» установлен гидропривод, в который входят рабочий и главный цилиндры. Такая конструкция дороже, но эффективнее.

Но в нем много элементов, которые могут сломать и обездвижить автомобиль. В случае неисправности необходимо осмотреть и отрегулировать механизм. Самостоятельно вы сможете выполнить всю работу за 20-30 минут. Регулировку сцепления можно производить даже без подъемника или приямка, требуется всего несколько ключей.

Частота настройки

Регулировка свободного хода педали сцепления ВАЗ-2106 осуществляется, если значение превышает 2 мм. Если у педали очень большой ход и есть провалы, то нужно отрегулировать положение. Пока вы не отрегулируете механизм, сцепление будет работать некорректно.

В случае люфта в механизме, то ведомый и мастер диски нельзя отключать друг от друга. Если вы заметили провалы педали, вам нужно будет заново установить свободный ход.Установите зазор между стяжным штифтом и рабочим цилиндром. Люфт не должен превышать 5 мм. Чтобы оценить свободный ход вилки, расположенной возле коробки передач, необходимо переместить ее в разные стороны и измерить расстояние смещения.

Рядом с коробкой передач находится рабочий цилиндр, на который не должно быть потока тормозной жидкости. В случае повреждения пыльника или нарушения герметичности всех соединений, необходимо произвести замену механизма.

Первый этап регулировки

Регулировку сцепления ВАЗ-2106 своими руками можно выполнить после установки зазора (прямо из салона) до педали. Если вы внимательно посмотрите на конструкцию привода, то увидите, что на нем есть скоба, к которой прикручивается толкатель цилиндра.

Именно эту гайку нужно ослабить и установить необходимый зазор между цилиндром и толкателем. Отсюда можно осуществлять и корректировку свободного хода педали. После того, как вы добились зазора максимум в 2 мм, необходимо установить зазор на рабочем цилиндре.

Второй этап регулировки

Для этого необходимо установить ход толкателя на главном цилиндре.При регулировке сцепления ВАЗ-216 ход не должен быть более 5 мм. Сделайте следующее:

1. Используйте гаечный ключ, чтобы удерживать упор.
2. Ослабьте стопорную гайку, повернув ее не более чем на 2 оборота.
3. Поверните ограничитель гаечным ключом в направлении, в котором расположен кронштейн.
4. Опытным путем поставил необходимый зазор.
5. Затяните контргайку.
6. Используйте линейку для измерения хода педали. При необходимости повторите все процедуры еще раз.

Для проверки хода необходимо нажать педаль сцепления рукой до появления сопротивления.С помощью линейки измерьте, насколько толкатель отодвинут назад.

Измерение свободного хода толкателя

Также можно регулировать ход педали при помощи настройки рабочего цилиндра, который установлен возле КПП. Перед регулировкой рабочего цилиндра сцепления ВАЗ-2106 нужно убедиться, что его шток имеет большой свободный ход. Для замера нужно выполнить несколько простых действий:

1. Отсоединить возвратную пружину, которая установлена ​​на вилке сцепления. Это позволит избавиться от лишних сопротивлений при настройке.
2. Установите линейку так, чтобы ее край находился на конце толкателя.
3. Полностью вставьте штекер. Только это нужно делать руками, никаких дополнительных приспособлений не требуется.
4. Зафиксируйте вилку сцепления в выжатом состоянии.
5. Измерьте свободный ход вилки линейкой.

Регулировка толкателя на рабочем цилиндре

Регулировка сцепления ВАЗ-2106 осуществляется в таком порядке:

1. Очистить все детали от коррозии и грязи. Закрутите соединения проникающей смазкой.
2. Снимите гайку, которая находится на толкателе рабочего цилиндра.
3. Один ключ держать болт для регулировки, а второй, чтобы ослабить стопорную гайку.
4. Зафиксируйте толкатель так, чтобы он не вращался.
5. Эмпирическим путем отрегулируйте свободное колесо и затяните контргайку.
6. Установите пружину на место.

Проверьте работу всей системы сцепления, измерьте свободный ход всех компонентов.Если он более проложен и есть зазоры, нужно повторить регулировку.

Если настройка не помогла

Если регулировка педали сцепления ВАЗ-2106 не принесла желаемого эффекта, то причина большого свободного хода кроется в корзине и диске. Желательно установить новый комплект, в который входят:

1. Корзина (приводной диск устанавливается непосредственно на маховик коленчатого вала).
2. Ведомый привод (находится внутри корзины, соединен с первичным валом коробки передач шлицевым соединением).
3. Выжимной подшипник (установлен на первичном валу и приводится вилкой).
4. Болты и стопорные шайбы.

После установки всех новинок необходимо отрегулировать сцепление ВАЗ-2106 и убедиться, что тормозная жидкость в системе хорошего качества и не содержит никаких примесей. Старайтесь менять жидкость хотя бы раз в два года.

Бензонасос ВАЗ-2106: установка, регулировка, ремонт

Используется исключительно механический бензонасос ВАЗ-2106 с приводом от распредвала двигателя.Вся «шестерка», производимая в Тольятти, оснащалась только карбюраторными двигателями. Но в последнее время автомобили собирались на «ИжАвто».

И эти машины были оборудованы системами впрыска впрыска. К сожалению, машин не так много — часто можно встретить карбюраторы. Насос позволяет перекачивать бензин из топливного бака в поплавковую камеру карбюратора. Но иногда он перестает выполнять свои функции по неизвестным причинам.

Ремонт топливного насоса — целесообразно ли проводить?

Многие автолюбители стараются сэкономить на ремонте, для этого покупают комплект для восстановления бензонасоса ВАЗ-2106. Его цена в 3-4 раза ниже, чем у насосного агрегата. Но стоит ли игра свеч? По словам тех же автолюбителей, ресурс элементов из таких наборов составляет несколько недель. После этого узел перестанет выполнять свою основную функцию — перекачивать топливо.

Стоимость новой помпы в сборе 450-800 руб. Предпочтительнее использовать «Пекарню», но цена ее очень высока. Но срок службы и качество элементов на высоте. Как показывает практика, ремонт бензонасоса путем замены его комплектующих дает положительный эффект на непродолжительное время.Пробовать ремонтировать можно только в том случае, если неисправна только пружина или диафрагма. Не меняйте клапаны. Поэтому лучше купить новую сборку и установить на автомобиль.

Как снять топливный насос?

Для замены стержня бензонасоса ВАЗ-2106 и всего механизма необходимо полностью снять узел. Для этого достаточно провести несколько манипуляций:

1. Отсоединить шланги от насоса, ослабив шланговые хомуты.
2. Ключом на «13» нужно открутить две гайки крепления корпуса бензонасоса.
3. Осторожно снимите узел, стараясь не повредить прокладки, расположенные под ним.

Ничего сложного в этом нет. Новый насос устанавливают в обратной последовательности, старайтесь не перетягивать гайки. В противном случае порвите нить, и придется ставить новые шпильки.

Почему насос перестает перекачивать?

Узел может выйти из строя по разным причинам. Но чаще всего это связано с:

1. Развитие ресурса.
2. Разрушение элементов из-за неправильной сборки при ремонте.
3. Разрушение элементов по причине заводского брака.

Обязательно убедитесь, что в баке есть бензин, фильтр и идущие к нему трубки не загрязнены. После этого остается только искать причину выхода из строя бензонасоса ВАЗ-2106. Они могут быть вызваны:

1. Сильное образование компонентов трения.
2. Разрушение диафрагмы.
3. Потеря упругости пружины или ее разрушение.
4. Скопление грязи внутри клапанов.

Иногда машина начинает странно себя вести -На малых оборотах двигатель работает стабильно, а на высоких начинает глохнуть. В этом случае необходимо проверить давление, создаваемое топливным насосом. Причин такого поведения две — недостаточный уровень в поплавковой камере топлива и чрезмерный износ ТНВД ВАЗ-2106.

Разборка корпуса насоса

Для выполнения всех работ по демонтажу механизма вам понадобится пара отверток, небольшой молоток, фильтр, скребок.Разборка производится следующим образом:

1. Выверните все болты крепления половинок корпуса.
2. Демонтируйте диафрагмы, нажав на них и повернув на 90 градусов.
3. Осторожно снимите диафрагму, снимите пружину.

Если хотите поэкспериментировать, то попробуйте снять два клапана и установить на их место новые, которые входят в ремонтный комплект. Обратите внимание, что если на корпусе есть даже небольшие повреждения, трещины нужно менять всей сборкой. Не стоит даже пытаться его восстановить.Ремонт бензонасоса в этом случае невыгоден.

Самая частая поломка насосов этого типа — разрушение клапанов или диафрагм. В любом магазине вы можете приобрести эти детали, которые без малейших изменений устанавливаются на топливные насосы. Но в комплект не входят пластиковые проставки. Поэтому необходимо использовать этот элемент от старого бензонасоса.

Замена диафрагм и клапанов

Для замены этих элементов необходимо произвести несколько простых манипуляций:

1. Удерживать шток диафрагмы за хвостовик.
2. Снимите гайку.
3. Снимите все компоненты диафрагмы в сборе. Обязательно запомните, как они расположены.
4. Собирать в обратном порядке. Убедитесь, что отверстия для болтов совпадают. Язычки должны быть направлены в одну сторону.
5. Далее нужно снять клапаны с седел. Для начала их нужно взломать с помощью напильника.
6. Обязательно прикрепите его после установки нового клапана.

Если не закрепить клапаны во время работы, они могут выпасть и в лучшем случае вызвать отказ системы подачи топлива.При сборке убедитесь, что отверстие в проставке находится перед рычагом подкачки. В этом случае утечка будет обнаружена намного быстрее.

Признаки поломки

Среди очевидных неисправностей, при наличии которых может потребоваться замена бензонасоса ВАЗ-2106, можно выделить одну — течь. Если кузов постоянно мокрый, залит бензином, который капает на

Лучшая цена автомобиль ваз 2106 — Отличные предложения на автомобиль ваз 2106 от глобальных продавцов автомобилей ваз 2106

Отличная новость !!! Вы попали в нужное место за автомобилем ваз 2106.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но, возможно, вам придется действовать быстро, так как этот лучший автомобиль ваз 2106 вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы им скажете, что приобрели автомобиль ВАЗ 2106 на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в автомобиле ваз 2106 и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести car vaz 2106 по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Вот как правильно настраивать и использовать зеркала

Учителя водителей не зря настаивают на том, чтобы вы проверяли зеркала.

Боковые зеркала заднего вида и зеркала заднего вида являются одними из самых важных элементов безопасности вашего автомобиля .Без них вы могли бы видеть только часть проезжей части за раз, и ваши шансы на столкновение резко возросли. Хотя взгляды из стороны в сторону и вверх каждые несколько секунд могут поначалу быть немного неудобными, развитие привычки правильно пользоваться зеркалами является главным приоритетом.

Перед тем, как отправиться в путь, необходимо отрегулировать боковые зеркала заднего вида и зеркала заднего вида таким образом, чтобы в каждом из них был хороший обзор. Вот как:

Как правильно отрегулировать зеркала

1. 1

   Сядьте на сиденье водителя. Расположите сиденье и рулевое колесо так, чтобы вам было удобно и у вас был доступ к переключателю передач, педали тормоза и акселератору.

2. 2

   Осторожно поверните зеркало заднего вида так, чтобы вы могли видеть прямо из середины заднего лобового стекла, не двигая головой. Цель состоит в том, чтобы иметь возможность быстро переводить взгляд с дороги перед вами на дорогу позади вас, не двигаясь и не поворачиваясь.


   Во время регулировки зеркала заднего вида убедитесь, что вы сидите в своем обычном положении.

3. 3

   Найдите рычаги или кнопки, регулирующие боковые зеркала. Многие новые модели имеют небольшой рычаг или джойстик на двери со стороны водителя, который с помощью электроники регулирует положение боковых зеркал. Старые модели часто требуют ручной регулировки с помощью рычага или нажатия на само зеркало.


   Никогда не экспериментируйте с этими кнопками во время вождения

4. 4

   Сначала отрегулируйте боковое зеркало водителя. Отрегулируйте настройки, затем откиньтесь на сиденье водителя так, чтобы вы могли видеть дорогу позади себя и небольшой обрывок боковой стороны вашего автомобиля.

5. 5

   Затем отрегулируйте зеркало со стороны пассажира. Если вам необходимо отрегулировать его вручную, вам может потребоваться перемещаться между сиденьями пассажира и водителя, пока оно не будет отрегулировано должным образом.

6. 6

   После регулировки всех зеркал сядьте на сиденье водителя и посмотрите в каждое, начиная с бокового зеркала водителя. Вы должны рассматривать все позади вас по сегментам, когда вы смотрите вперед.

   Подводя итог, вот видео-инструкция по настройке зеркала.

Теперь, когда ваши зеркала отрегулированы, вот несколько сценариев вождения, которые требуют от вас использования зеркал:

Как правильно использовать зеркала

1. 1

   Объединение на межгосударственном шоссе

   При смене полосы движения, сначала проверьте зеркало заднего вида, чтобы увидеть, не преследуют ли вас какие-либо машины. Когда вы начнете сигнализировать о своем намерении повернуть, проверьте боковое зеркало со стороны, с которой вы планируете сойтись. Например, если вы планируете перейти с левой полосы на правую, проверьте свое правое зеркало на предмет приближения машин по этой полосе.Продолжайте переводить взгляд между зеркалами заднего вида и боковыми зеркалами, когда завершите слияние. Видео ниже содержит полезный совет по выбору подходящего времени при смене полосы движения.

2. 2

   Общие правила вождения

   Эксперты по безопасности рекомендуют вам постоянно сканировать все зеркала вашего автомобиля во время вождения. Взгляните на одно зеркало каждые пять секунд, начиная с зеркала на стороне водителя.

3. 3

   Параллельная парковка

   Все три ваших зеркала необходимы для успешной параллельной парковки вашего автомобиля. Ознакомьтесь с разделом How to Parallel Park для получения дополнительной информации о том, как использовать зеркала, чтобы втиснуть свой автомобиль в сложное парковочное место.
