Как ставить поршни?

Установка поршня в двигатель требует внимания и определённых технических знаний. Неверная установка может привести к разрушению двигателя. В статье написано как ставить поршни на двигатель автомобиля марки ВАЗ, поскольку их устройство максимально простое и обслуживать их может каждый самостоятельно.

Сборка поршневой группы
  1. Перед началом работ рекомендуется предварительно нагреть поршень до температуры +240 градусов, но при отсутствии такой возможности, можно и на холодную вставить поршневый палец.
  2. Перед соединением тщательно протереть отверстие шатуна, поршня, и поршневого пальца от пыли ветошью.
  3. Далее, стоит смазать отверстия и поршневой палец машинным маслом.
  4. Поршень и шатун важно правильно установить по отношению друг к другу. Какой стороной ставить поршень, подскажут условные обозначения. Поршень может иметь специальные выемки для клапанов или стрелку на внутренней поверхности поршня, которая должна смотреть вперёд по
    направлению движения машины. На шатуне имеются специальные наплавки в виде буквенных обозначений, которые также должны смотреть вперёд по направлению движения.
  5. Соединить поршень с шатуном при помощи соединительного пальца. Совместите отверстия поршня с отверстием на шатуне и вставляйте поршневой палец. Поршневой палец не должен входить в отверстие свободно. Нужно будет приложить определённое усилие путём лёгкого постукивания молотком по торцевой части пальца. Нельзя стучать непосредственно по пальцу, это может привести к образованию заусенец. Чтобы этого не произошло, используйте деревянную накладку для забивания пальца. При вбивании пальца, поршень не должен лежать на твёрдой или металлической поверхности, желательно подстелить мягкую ветошь или деревянный брус.
  6. После того как палец вошел, нужно закрепить его стопорными кольцами в специальных канавках поршня.
Установка поршневых колец
  1. Перед тем как ставить кольца на поршень, стоит убедиться, что поршневые канавки чистые, при необходимости протрите их чистой ветошью.
  2. Кольца устанавливаются сверху вниз, то есть первым ставят самое нижнее маслосъемное кольцо, затем компрессионные.
  3. При установке маслосъемного кольца нужно проследить, чтобы замки самого кольца и внутренней пружины находились по разные стороны поршня.
  4. Если на кольцах есть буквенные обозначения, расположите кольца размеченной стороной вверх. Для облегчения установки поршень можно смазать машинным маслом. Компрессионные кольца могут иметь разную ширину в соответствии с шириной канала на поршне.
  5. После чего стоит развернуть кольца таким образом, чтобы замки располагались под углом минимум в 120 друг от друга. В противном случае компрессия может быть нарушена.
  6. После установки всех компрессионных колец на поршень, стоит убедиться, что кольца спокойно вращаются в канавках, без заклиниваний и задиров.
Установка поршня в блок цилиндров
  1. Перед установкой поршня в цилиндр необходимо тщательно протереть ветошью шатунные шейки коленчатого вала, втулку цилиндров и провернуть коленчатый вал таким образом, чтобы шейка вставляемого поршня находилась в положении нижней мертвой точки (НМТ).
  2. Вставьте вкладыш в нижнюю головку шатуна таким образом, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на головке шатуна.
  3. Смажьте вкладыш машинным маслом, оденьте на поршень специальную направляющую оправку для сжимания колец и опустите шатун в цилиндр. Как правильно ставить поршень в цилиндр в соответствии с указателями написано выше. Если направляющей оправки нет, то сжимать каждое колечко придется вручную, постепенно проталкивая поршень в цилиндр.
  4. После того как поршень зашел в цилиндр, следует аккуратно установить нижнюю головку шатуна на шейку коленчатого вала. Вставляем в нижнюю крышку шатуна вкладыш так, чтобы направляющий усик на вкладыше точно вошел в специальную проточку на крышке шатуна и смазываем вкладыш машинным маслом.
  5. Установить крышку нижней головки шатуна с нижней частью коленчатого вала. На торцах нижней головки шатуна и крышке должны быть цифровые обозначения номера цилиндра.
  6. Поставить нижнюю крышку шатуна таким образом, чтобы номера цилиндров на шейке и крышке были с одной стороны.
  7. Закрепить крышку шатуна с умеренным усилием и установить предохранительные шплинты на болты.

Ещё больше интересного

Порядок выполнения установки поршневых колец

Предназначение поршневых колец

Поршневые кольца, установка которых будет описана ниже, предназначены для исключения возможности газовой утечки через специальный тепловой зазор, который обязательно должен находится между поршнем и самим цилиндром, чтобы достигнуть свободного хода.

Зачастую кольцо изготавливают из чугуна, но они не теряют своей упругости. Такие элементы между двумя вышеупомянутыми деталями двигателя называют компрессионными. Что же касается иных разновидностей, то нижнее кольцо (оно шире компрессионных) отличается специальными прорезями, так как его функцией является съем чрезмерного количества масла, которое собирается на стенках цилиндра. Именно поэтому оно называется маслосъемным.

Общие рекомендации по замене

Когда выхлопная труба начинает «плеваться» сизым дымом, то ремонт мотора неизбежен. Фактически всегда, признаками износа деталей поршневой группы также является повышенный расход, как масла, так и бензина. В таком случае снижается и компрессия мотора отчего незащищен даже дизель. Из этого следует то, что правильно выбрать новые поршневые элементы -первоочередное дело любого владельца автомобильного транспорта и в лучшем случае ремонт обойдется только ими. Для этого нужно также установить всего-то парочку новых прокладок и поддон для блока. Прочие испорченные детали уже будут выявлены во время разборки мотора.

Покупая поршень, следует внимательно осмотреть его комплектацию, так как кольцо может не входить в комплект. Такое практикуют много производителей. Все из-за того, что есть не один мотор, который имеет уйму модификаций, поэтому при покупке товаров поршневой группы, необходимо заранее сопоставить их ширину и высоту с соответственными характеристиками канавок поршней.

Зазор, находящийся между канавкой и торцами намного легче определить, если поместить кольцо в эту же канавку и применить набор щупов. Он должен быть не больше одной десятой миллиметра и не менее 0,05 мм. В ином случае это будет означать, что-либо кольцо, либо канавка, не подходят по размерам. Зазор их замков также следует обязательно проверить. Чтобы это сделать, такие детали поршневой группы следует по очереди припасовать к цилиндру в верхней его части, а потом, при помощи щупов, замерять сам зазор, который не должен превышать 0,6 мм, но и не должен быть меньше 0,4 мм.

Замена

Если вы решили, что установка поршневых колец это именно то, что вам нужно для полноценного ремонта двигателя, то следующим шагом является их покупка. Обычно, качественный товар упаковывают соответственно и со вкусом. При выборе следует обращать внимание на внешний вид товара, на качество его окраски. Также обязательно должна быть маркировка.

Чтобы правильно начать ремонт, нужно вскрыть гбц. После этого нужно тщательно проанализировать состояние деталей и решить, нужно ли делать расточку самих цилиндров или притирку клапанов. Как подготовить поршневые кольца, как установить их без особых трудностей и прочее – все это будет описано ниже.

Подготовка

Само приспособление для установки поршневых колец продается в соответственных магазинах, и оно представляет собой щипцы. Если же

motorsmarine.ru

Снятие и установка поршней в сборе с шатунами

Необходимый специальный инструмент и приспособления:

  • динамометрический ключ с головкой 15 мм
  • обжимное кольцо

Последовательность операций по снятию поршней в сборе с шатунами:

  1. Снять с двигателя головку цилиндров и масляный картер.
  2. Провернуть коленчатый вал настолько, чтобы демонтируемый поршень оказался в нижней мертвой точке (н.м.т.).
  3. Расшплинтовать и отвернуть гайки крепежных болтов подшипника нижней головки шатуна и снять крышку шатуна.
  4. Протолкнуть шатун с поршнем и вынуть комплект этих деталей из цилиндра.Перед извлечением поршни в сборе с шатуном из цилиндра нужно проверить состояние верхней кромки зеркала цилиндров. При наличии здесь буртика (недоношенного участка зеркала цилиндра) его нужно удалить специальным режущим инструментом.
  5. Пометить поршень порядковым номером цилиндра и проверить наличие заводской отметки порядкового номера цилиндра на шатуне и его крышке со стороны, обращенной к распределительному валу (см. обозначения А и 2 в круге на рисунке). Остальные поршни в сборе с шатунами вынимают из цилиндров аналогичным способом.

Рис. Установочные метки на поршне и шатуне. (А и 2)

Устанавливают поршни с шатунами в цилиндры двигателя в обратной последовательности. При этом необходимо:

  1. Перед установкой в цилиндр собранного комплекта поршень — шатун смазать маслом для двигателя поршневые кольца, юбку поршня и поршневой палец.
  2. Развернуть поршневые кольца в канавках поршня так, чтобы замки соседних колец отстояли друг от друга на 180°.
  3. Вставляя шатун в сборе с поршнем в цилиндр, обратить внимание на то, чтобы стрелка с выбитая на днище поршня, выступ а на теле шатуна и выступ в на крышке шатуна были обращены в сторону водяного насоса. При такой установке и взаимном расположении деталей ось поршневого пальца будет смещена от оси цилиндра в требуемую сторону (в сторону распределительного вала).
  4. Перед тем как вставить кольца в цилиндр, сжать их специальной обжимкой и проследить, чтобы кольца не сместились и не нарушилось взаимное расположение их замков.
  5. Повернуть коленчатый вал так, чтобы шатунная шейка установилась в нижней мертвой точке.
  6. Проверить, правильно ли установлены вкладыши в шатуне и в его крышке, смазать их маслом, применяемым для двигателя, и протолкнув поршень вглубь цилиндра, собрать шатунный подшипник на шейке коленчатого вала. Гайки шатунных болтов затягивать равномерно. Окончательную затяжку гаек производить динамометрическим ключом с моментом 5,0—6,5 кгм.
  7. Проверить, легко ли вращается коленчатый вал.
  8. Зашплинтовать гайки шатунных болтов. При этом обязателен натяг шплинтов в отверстиях болтов в шлицах гаек. Качание шплинта с разведенными концами в пазах гайки не допускается.

ПРЕДУПРЕЖДЕНИЕ

Перед удалением из цилиндра поршня в сборе с шатуном или перед установкой этого комплекта необходимо проверить, нет ли заусенцев на теле шатуна под головками шатунных болтов. Во избежание повреждения зеркала цилиндров (образования царапин) заусенцы следует удалить напильником.

Нужно иметь в виду, что повредить зеркало цилиндров может также и выступающая за габариты тела шатуна головка шатунного болта. Поэтому при разборочно-сборочных работах нужно обращать внимание на правильность положения головки шатунного болта.

ustroistvo-avtomobilya.ru

Фотоотчет: Установка поршневой на двухтакный двигатель скутера

Учится ставить новую поршневую, мы сегодня будем на самый обычный китайский двухтактный скутер Forsage с двигателем 1E43QMB. Скутеры, оснащаемые этим двигателем, встречаются на наших дорогах все реже и реже, в силу своей древней и крайне неудачной конструкции, которая в современных реалиях не выдерживает даже малейшей критики…

Пару слов о выборе поршневой группы: Поршневая (43мм 65CC) которая представлена на фото ниже — просто отвратительного качества, поэтому покупать ее, и тем более ставить на скутер — советовать нет смысла. Лучше уж 12оо руб которая она стоит — пропить в первом попавшемся «кабаке», чем отдавать их за это фуфло.



Если есть возможность, то стоит поискать поршневую производителя представленного ниже (41мм 50CC), она хоть и меньшего объема, зато, качество намного превосходит первый образец, да и цена у нее ощутимо ниже.

Работы по вживлению нашей поршневой, всегда следует начинать с правильной установки поршневых колец, и только потом переходить к другим «делам».

 Берем из комплекта, одно стопорное кольцо и вставляем его в любую канавку поршня (устанавливать стопорные кольца удобнее всего круглогубцами).



Стопорное кольцо должно лежать в канавке плотно, равномерно прилегая по всей окружности, и в тоже время свободно в ней вращаться.



Смазываем посадочные отверстия под поршневой палец моторным маслом, желательно для 2Т двигателей, подробнее о моторных маслах, читайте в статье:  Моторное масло для скутера

Смазку подобного рода деталей, лучше всего производить с помощью обычного медицинского шприца, таким образом удается обезопасить детали двигателя от попадания на их поверхность грязи, плюс ко всему: иглой шприца очень удобно растирать масло по поверхности деталей.

После нанесения масла, разотрите его равномерно по поверхности деталей.



Берем из комплекта поршневой палец, и вставляем его так, чтобы он немного вышел из посадочного отверстия внутрь поршня.



Смазываем верхнею головку шатуна, во избежании попадания посторонних предметов в картер — закрываем тряпкой кривошипную камеру и вставляем в верхнею головку шатуна сепаратор.



Ориентируем поршень «стрелкой» на днище к выпускному окну цилиндра (выхлоп), одеваем его на шатун, вставляем выдвинутый ранее поршневой палец в сепаратор и заталкиваем поршневой палец до упора (входить поршневой палец должен от усилия руки).





Вставляем второе стопорное кольцо.



Устанавливаем новую прокладку.Перед установкой прокладки осмотрите плоскость, если на ней есть повреждения устраните их с помощью герметика.



Смазываем маслом кольца, старайтесь не накапать на прокладку.



Во избежании поломок и деформации поршневых колец, во время установки поршня в цилиндр двигателя — делаем из полоски жести хомут и сжимаем им кольца.

При сжатии хомутом колец, внимательно смотрите, чтобы замки колец были строго по центру стопорных штифтов в канавках поршня. После сжатия колец, покрутите немного хомут вправо — влево, кольца при этом не должны вращаться вместе с хомутом.



Фиксируем хомут при помощи скобы согнутой из такой же полоски жести.



При помощи шприца, наносим масло на поверхность цилиндра и размазываем его равномерно по всей поверхности.



После смазки зеркала цилиндра, обезжириваем плоскость картера и цилиндра и устанавливаем новую прокладку, при необходимости прокладку садим на герметик.

Одевать цилиндр на поршень, следует очень аккуратно, без чрезмерных усилий, внимательно следите, чтобы поршень заходил в цилиндр ровно без перекосов.



После того, как кольца полностью зашли в цилиндр — можно снимать хомут.



Заталкиваем цилиндр до упора.



Цилиндр должен зайти на свое место — легко при помощи усилия рук, если у вас цилиндр не «идет» на место, значит скорей всего вы неправильно поставили кольца: стопорный штифт попал под кольцо или под кольца попала грязь, — снимите цилиндр и повторите все заново.

После установки цилиндра на место, придерживая рукой цилиндр прокрутите коленчатый вал, он должен вращаться легко без чрезмерных усилий.

Опустите поршень вниз и шприцем налейте немного моторного масла в цилиндр.



Обезжирьте плоскость разъема цилиндра, головки — установите новую прокладку.



Установите головку цилиндра на место правильно ее ориентируя.



Накручиваем шайбы и гайки на шпильки.



Затягивать гайки нужно равномерно крест — накрест: сначала немного затяните гайки — соблюдая очередность, потом подтяните еще раз, потом еще раз и так постепенно увеличивая усилие затяните их окончательно.



После окончательной установки, во избежание попадания посторонних предметов в камеру сгорания двигателя — установите свечу зажигания и куском тряпки закройте выпускное отверстие в цилиндре. Ах да, не забудьте как следует обкатать вашу новую поршневую, а то…

scooter-mania.ru

Как правильно вставить поршень цилиндр



Поршни с шатунами

На днище поршня нанесено обозначение группы поршня по диаметру юбки, на передней части поршня — ремонтной группы и ремонтного размера поршня. Для облегчения индивидуального подбора поршней к цилиндрам каждый из размеров ремонтной группы подразделяют на размерные группы, в которых размеры поршней по диаметру юбки следуют через 0,01 мм. Все операции подбора поршней по цилиндрам необходимо проводить при температуре окружающей среды 17… 23 °С.

Для облегчения индивидуального подбора поршневых пальцев поршни по диаметру отверстия под поршневой палец подразделяют на четыре размерные группы. Маркировку размерной группы по диаметру отверстий под поршневой палец осуществляют нанесением краски на бобышку поршня.

При замене поршней без замены гильзы цилиндров верхнюю кромку (буртик) гильзы, которая образовалась в результате износа гильзы под верхним поршневым кольцом, целесообразно обработать шабером или мелкозернистым шлифовальным кругом, установленным на пневматической или электрической дрели.

Поршни к цилиндрам следует подбирать так, чтобы зазор между стенкой цилиндров и юбкой поршня был 0,03…0,05 мм. Зазор определяется лентой-щупом толщиной 0,08 мм, шириной 10… 13 мм и длиной не менее 200 мм. Ленту-щуп протягивают через зазор между поршнем и цилиндром при неподвижном поршне с усилием 25… 45 Н, При этом поршень должен быть обращен днищем вниз, а лента-щуп должна находиться в плоскости, перпендикулярной оси отверстия под поршневой палец. Подбор поршней можно проводить не выпрессовывая гильзы из блока или после их выпрессовки. После подбора поршней к гильзам цилиндров необходимо на днищах поршней выбить порядковые номера цилиндров.

Посадку пальца в бобышках поршня выполняют с натягом 0,0025… 0,0075 мм. Допуск цилиндричности пальца равен 0,00125 мм в радиусном выражении. Стопорные кольца поршневого пальца следует устанавливать в канавках поршня с некоторым натягом, т.е. они не должны проворачиваться от усилия руки. Кольца, потерявшие упругость, следует заменить.

Нижнюю головку шатуна обрабатывают в сборе с крышкой, поэтому при разборке, контроле и сборке следует сохранять комплектность шатуна и крышки шатуна. Крышки шатунов центрируют по шлифованным поверхностям шатунных болтов. Ремонт верхней головки шатуна обычно заключается в выпрессовывании, запрессовывании и растачивании втулки. Усилие запрессовки втулки должно быть не менее 7 000 Н, При ремонте верхней головки шатуна размеры под втулку и палец должны соответствовать размерам, рекомендованным заводом-изготовителем. Для подбора пары поршневой палец — шатун размеры верхней головки шатуна (диаметр от-верстия под втулку) подразделяют на размерные группы, которые отличаются друг от друга на 0,0025 мм.

Рис. Подбор поршня к гильзе с помощью ленты-щупа:
а — гильза запрессована в блок цилиндров; б — гильза выпрессована из блока цилиндров

Сборка шатунно-поршневой группы

Для сборки шатуна с поршнем нужно подобрать поршневой палец к втулкам верхней головки шатуна и бобышкам поршня. Для соединения с шатуном поршень нагревают в масле или в электронагревательном приборе до температуры 55 °С. При этом палец в отверстие бобышки нагретого поршня должен входить плавно от усилия большого пальца правой руки. В таком соединении после охлаждения поршня появляется необходимый натяг 0,0025 …0,0075 мм.

Затем нужно сверить порядковые номера поршней и шатунов. Шатун закрепляют в тисках, устанавливают поршень, их соединение фиксируют пальцем. Поршень при сборке с шатуном должен быть установлен так, чтобы метка на днище поршня была направлена к передней части двигателя. Бобышка, выштампованная на шатуне для левой группы цилиндров, также должна быть направлена к передней части двигателя, т.е. в одну сторону с меткой на поршне. Для правой группы цилиндров при сборке поршня с шатуном бобышка шатуна должна быть направлена к задней части двигателя, а метка на днище поршня — к передней части.

После соединения и проверки шатунно-поршневой группы следует закрепить стопорными кольцами палец в бобышках поршня, затем тщательно протереть подобранные по канавкам и подогнанные к цилиндрам поршневые кольца и установить их на поршни с помощью специального приспособления. Поршни в сборе с шатуном необходимо проверить по массе. Детали комплекта, установленного на одном двигателе, не должны отличаться по массе более чем на 12 г, т.е. шатуны должны соответствовать по массе одной группе. Для установки поршней с шатунами в цилиндры блока нужно выполнить следующие операции:

  • повернуть блок двигателя, установить его на стенде вертикально, передней частью вверх;
  • последовательно, один за другим брать поршни с шатунами в сборе;
  • тщательно протереть салфеткой постель под вкладыши в нижней головке шатуна;
  • отвернуть гайки и снять крышку шатуна;
  • установить шатун с поршнем.

При этом рекомендуется надеть на шатунные болты специальные колпачки из латуни или меди, предохраняющие зеркало гильзы цилиндров от повреждений.

Затем необходимо проверить и продуть отверстие в нижней головке шатуна, служащее для разбрызгивания масла на стенки цилиндра, вставить вкладыши в ш

umnijesovety.ru

Как поставить правильно поршень


Как правильно ставить поршень на бензопилу. Как правильно ставить. pravilno-sdelat.ru

Документов, удовлетворяющих Вашему запросу: 9 [показано 5]

Все мои попытки узнать, что это за модель и в каких годах она выпускалась, закончились - безрезультатно (буду Вам ОЧЕНЬ признателен, если Вы мне хоть чем то посодействуете в этом вопросе). Однако ориентировочно могу предположить, что это где-то 60-70-е года прошлого века. На бензопиле применено КОНТАКТНОЕ зажигание от фирмы BOSCH.

На картере выбит номер - 21554. Что это за номер - для меня Загадка .

С левой стороны пилы есть заводской шильдик.

Что за информация на нем указана для меня также - темный лес :-))).

Бензопила была мною частично разобрана (для чистки и оценки состояния деталей). Так же мною был заменен наконечник свечи зажигания (весь был в трещинах) и установлен выключатель зажигания (отсутствовал на момент приобретения пилы). Детали эти, как Вы понимаете, не оригинальные :-))). И еще один минус это - отсутствует крышка масляного резервуара. (Всё указано стрелками на фотографии).

Привод воздушной заслонки карбюратора..

На пиле стоит цепь - TAKASAGO (ни разу о таких не слышал, но об этом свидетельствует надпись на режущем зубе).

Длина шины - 620 мм.

Ну и на последок коротенькое видео: пила нормально запускается, хорошо отзывается на нажатие клавиши управления дросселем.

Бензопила DOLMAR. Месяца три-четыре назад в моих руках оказался вот этот экземпляр бензопилы Dolmar.

Разборка - сборка бензопилы STIHL MS180. Степень соответствия запросу: 21,43% Фрагменты текста поста. Разборка - сборка бензопилы STIHL MS180. Разборка бензопилы STIHL MS180. Сборка бензопилы STIHL MS180.

Бензопила PARTNER 352.

Замена поршневой группы в бензопиле или триммере

Ремонт такого уровня должен быть всегда взвешенным. В таких небольших двигателях, работающих на повышенных оборотах, замена одного поршня, который прогорел или заклинил, даёт не долгий результат и при необходимости надо менять всю поршневую группу. Поэтому необходимо продумать, пользоваться ли этой пилой дальше или приобрести новую пилу.

Если это профессиональная модель, то такой ремонт стоит проводить, но если это старая бытовая модель типа Husqvarna 40 и она проработала больше десяти или двенадцати лет, её ремонтировать невыгодно. Потому как её ремонт обойдётся, столько - же, как и приобретение новой пилы, пускай не Husqvarna, но на PARTNER P350XT CHROME, стоимостью в 165 $ точно хватит. Причём продаёт такие пилы фирма Husqvarna, поскольку PARTNER, является её дочерней фирмой.

Но если Вы все-таки решили ремонтировать бензопилу или триммер, то вам необходимы оригинальные запчасти, которые стоят не дёшево. При правильной эксплуатации двигателя первый ремонт может наступить не скоро и заменить придётся только поршневое кольцо или кольца, в зависимости от модели. Но если пилу заклинило, то менять необходимо всю поршневую группу – цилиндр, поршень и кольца.

Надо заметить, что бензопилы Хускварна 136/141 имеют приблизительно ресурс 500-600 моточасов, Хускварна 340/350 - 1000-1200 моточасов, профессиональные бензопилы не менее 2000-2500 моточасов, при условии строгого соблюдения инструкции по эксплуатации. На самом деле опираться на эти цифры нельзя, так как реальный ресурс может значительно отличаться как в большую, так и в меньшую сторону. Но примерно можно сказать что полупрофессиональные пилы работают в 3-4 раза дольше любительских, а профессиональные до 10 раз и более.

Конечно, ничего нет вечного, но одно дело если вы меняете поршневую группу, после долгих лет эксплуатации и она отработав свои моточасы, полностью себя окупила, а другое дело, что эту пилу заправили например одним бензином, без масла, и её заклинило. Такую пилу приходится ремонтировать, так как все остальные детали нормальные.

Многие фирмы специально завышают стоимость запасных частей, чтобы покупались новые модели. На бензопилы и триммеры, например, фирмы Stihl, запчасти имеются в большем ассортименте, нежели на Husqvarna. Поэтому выбирая определённую модель узнавайте как обстоят дела с запчастями.РВТ

Как правильно установить кольца на поршень двухтактного скутера

Опубликовано 25.08 | Автор: scooter.rv.ua

В установке колец на поршень двухтактного скутера, впрочем как и четырехтактного, нет ничего сложного, и многим это известно. Но большинство скутеристов, которые только недавно приобрели подобную технику, не имеют даже представления о том, как заменить поршневую на скутере, как правильно установить кольца на поршень, куда должна смотреть стрелка на поршне и многое другое. В этом уроке, я расскажу вам как правильно одеть кольца на поршень и собрать поршневую на место. Так как до этого о четырехтактных двигателях мы уже говорили, тут речь пойдет только о двухтактных двигателях.Итак, наша поршневая износилась и требует замены.

Изнашиваются прежде всего кольца и поршень, и менять обычно нужно только их. При сильном износе поршневой, требуется растачивать цилиндр. Расстачивается он также в том случае, когда поршень клинит в цилиндре, образуя глубокие царапины на стенках последнего. Ничего страшного в этом нет, и если ваш новый цилиндр прошел правильную расточку (за которую нужно будет выложить всего лишь около 10$), ему потребуется уже ремонтный комплект колец с новым поршнем. Такие кольца обозначаются маркировкой 0,25. Вторая расточка соответственно 0,5 и т.д. до единицы.

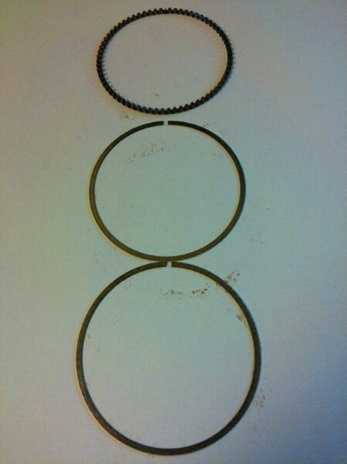

После покупки поршня, его нужно собрать. В комплекте, как правило, вы найдете сам поршень, два компрессионных кольца, третье тонкое гофрированное кольцо (о его назначении дальше), поршневой палец и два стопорных кольца поршневого пальца.

Теперь о третьем кольце в комплекте. Его назначение — подпружинивать нижнее компрессионное кольцо. Устанавливает оно под него собственно, и обычно не несет никакой пользы в процессе эксплуатации. Это кольцо вы можете выкинуть, а можете поставить, нет разницы. Многие производители поршней не имеют его вообще в комплекте.

Пришло время собрать все на место. В зависимости от модели скутеров, компрессионные кольца могут быть одинаковыми или различаться по толщине и сечению. Большинство поршней для скутеров Honda, например, имеют разные кольца, где верхнее тоньше нижнего и имеет другое сечение.

На это обязательно надо обратить внимание при установке, верхнее тоньше и сточено под углом.

Также обратите внимание на надпись на кольце (обычно это буква Т или размер ремонта), надпись всегда должна быть сверху, то-есть противоположно от пальца. Сначала нужно одеть нижнее, затем верхнее. При этом не нужно их растягивать и выгибать. Эти манипуляции нужно проводить аккуратно.

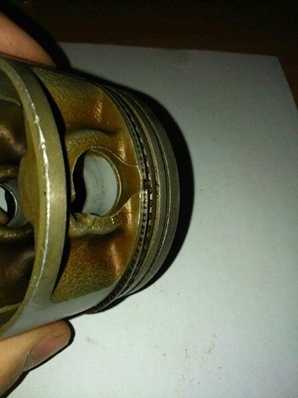

В канавках для колец имеются замки, которые предотвращают поворот колец во время эксплуатации, поэтому зазор колец должен быть именно в этих замках, иначе поршень в цилиндр вы не воткнете.

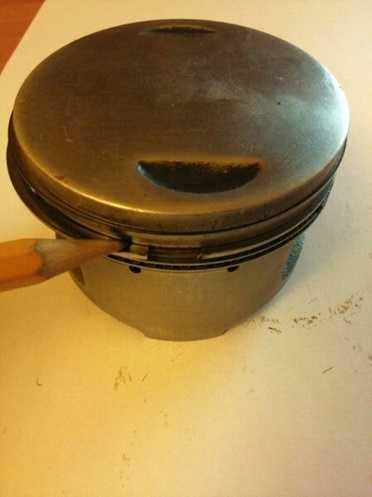

И последний немаловажный пункт, это стрелка (1) на дне поршня или надпись EX. И стрелка и надпись обязательно должны быть направлены в сторону выхлопа (2). В таком случае, замки колец будут находится со стороны лепесткового клапана. Если замки поставить в сторону выхлопа, поршневая долго не прослужит, кольца будут вытягиваться в выхлопное окно и постепенно его стачивать.

При всех панипуляциях с поршнем, в окно картера обязательно

motorsmarine.ru

Установка поршня с шатуном и компрессионными кольцами в цилиндр

Министерство общего профессионального

Образования Российской Федерации

Ижорский политехнический

профессиональный лицей

ГРУППА № 306 АВТОСЛЕСАРЬ

Выпускная квалифицированная

работа по разработке

технологического процесса.

На тему:

«Установка поршня с

шатуном и

компрессионными кольцами

в цилиндр».

Выполнил:___________(Попов В.С.)

Проверил:_________(Тягунов М.М.)

г. САНКТ-ПЕТЕРБУРГ

2003г.

Шатунно-поворотная группа

Поршни воспринимают давление газов при сгорании рабочей смеси и передают его при помощи шатунов на коленчатый вал.

Поршень при такте рабочего хода поршень воспринимает давление газов и, передаёт его через шатун на коленчатый вал. Поршень состоит из трёх основных частей: днища, уплотняющей части с проточенными в ней канавками для поршневых колец и юбки, поверхности которой соприкасаются с зеркалам цилиндра. Поршни изготавливаются из сплава алюминия.

Диаметр головки подвергающейся большому нагреву меньше чем диаметр юбки. Юбка изготавливается овальной и конусной.

Поршневые кольца. Основная функция поршневых колец – уплотнение камеры сгорания и обеспечения герметичности соединения деталей поршень – цилиндр – канавки. Конструктивно поршневое кольцо представляет собой плоскую разрезную пружину с зазором, который называется замком.

Компрессионные кольца подбирают с определённым зазором по высоте к канавке поршня. При установке поршня в цилиндр кольца сжимаются до небольшого зазора в замке и плотно прилегают к поверхности цилиндра, что предотвращает прорыв газов в картер двигателя.

Маслосъёмное кольцо – снимает излишки масла со стенок цилиндра, отводит его в поддон картера.

Поршневые кольца изготавливают из легированного чугуна или из специальной стали.

Поршневой палец. Для шарнирного соединения поршня с верхней головкой шатуна служит поршневой палец. Поршневой палец изготавливается из легированных сталей, а поверхность его закаливается токами высокой частоты. По способу соединения с шатуном и поршнем пальцы делятся на плавающие и закреплённые. Осевые перемещения пальца ограничиваются стопорными кольцами, расположенными в выточках бобышек поршня.

Шатун служит для соединения поршня с кривошипам коленчатого вала. Шатун состоит из: верхней головки, стержня двутаврового сечения и нижней разъемной головки. Шатун изготавливают из высоколегированной стали. В верхнюю головку шатуна запрессовывается втулка из оловянной бронзы. Нижняя крышка крепится к шатуну с помощью стальных болтов. В нижней крышке шатуна имеется отверстии для направления разбрызгивания масла. Нижние крышки маркируются номером цилиндра. Нижняя головка шатуна по ширине меньше диаметра поршня, что позволяет выполнять поршень с шатуном через верх цилиндра. В нижней головки шатуна размещены вкладыши изготавливаемые из стальной ленты и покрытые тонким слоем антифрикционного покрытия от праворачивания в нижней головке вкладыши удерживаются выступами, которые входят в канавки, в крышки шатуна.

Шатунно-поворотная группа.

Установка поршней и шатунов в блок цилиндров.

1) Стенки цилиндра смазать моторным маслом.

2) Установить поршень с шатуном в цилиндр сверху.

3) Обжать поршневые кольца обжимкой и вместе с поршнем установить в цилиндр.

4) Осторожно выжать поршень в цилиндр так, чтобы верхнее поршневое кольцо оказалось в цилиндре. Для того чтобы шатун упёрся в шейку коленвала, коленвал слегка повернуть.

5) Вставить верхний вкладыш подшипника в место его установки в шатуне и всё вместе опустить на шатунную шейку, которая должна находится в Н.М.Т.

6) Вставить нижний вкладыш в крышку подшипника.

7) Уложить крышку со вкладышем на основание шатуна и пальцами затянуть до упора шатунные болты.

8) Затянуть шатунные болты с усилием установленным для крепежа крышки шатунного подшипника.

Основные неисправности кривошипно-шатунного механизма.

Основными неисправностями кривошипно-шатунного механизма в процессе эксплуатации двигателя является: износы коренных и шатунных шик коленвала, износ коренных и шатунных подшипников, износ поршневых пальцев и отверстий для них в бобышках поршней, износ цилиндров и гильз цилиндров, образование нагара на стенках камер сгорания и днищах поршней, поломка и залегания поршневых колец, ослабление крепления головки блока цилиндров и двигателя в целом.

Внешними признаками перечисленных неисправностей являются: падение компрессора в цилиндрах и мощности двигателя, появление посторонних шумов и стуков, повышенный расход масла и топлива, дымление.

В результате износа сопряженных деталей в двигателе возникают шумы и стуки, по их характеру можно определить место и причину неисправности.

Чтобы определить в каком из четырёх цилиндров происходит стук деталей шатунно-поршневой группы, нужно при работающем двигателе поочерёдно снимать со свечей провод высокого напряжения. При снятии провода неисправного цилиндра стуки исчезают, ослабевают.

Требование безопасности при ТО и ремонте автомобиля на АТП.

При ремонте автомобиля необходимо принимать меры против их самостоятельного перемещения.

Запрещается ТО и ремонт автомобиля при работающем двигателе, за исключением случаев его регулировки. Подъёмно-транспортное оборудование должно быть в исправном состоянии и использоваться только по своему прямому назначению. К работе с этим оборудованием допускаются лица прошедшую соответствующею подготовку и инструктаж. Во время работы не следует оставлять инструменты на краю осмотровой канавы, на капоте, на крыльях автомобиля.

При сборочных работах запрещается проверять совпадения отверстий в соединяемых деталях пальцем, для этого нужно пользоваться специальными приспособлениями. Запрещается заграждать проходы между рабочими местами, узлами и агрегатами. Запрещается отвёртывать гайки зубами. Повышенную опасность представляют операции по снятию и установке пружин, поскольку в них накоплена значительная энергия. По этому эти операции необходимо производить на специальных стендах или с помощью приспособлений обеспечивающих безопасную работу. Гидравлические и пневматические устройства должны быть снабжены предохранительными клапанами. Рабочий инструмент следует содержать в исправном состоянии. Помещение, в которых рабочие выполняют ТО или ремонт автомобилей должны оборудоваться: осмотровыми ямами или канавами, эстакадами. Проточно-вытяжная вентиляция должна обеспечивать удаления выделяемых паров и газов, и приток свежего воздуха. Искусственное освещение должно быть достаточным и безопасным для выполнения работ. На территории предприятия необходимо наличие санитарно-бытовых помещений.

Работающие с этилированным бензином, должны быть обеспечены в обязательном порядке горячей водой.

Список используемой литературы.

1. “Легковые автомобили”

К.С. Шестаполов

С.Ф. Дмиховский

2. “Устройство и эксплуатации автотранспортных средств”

В.Л. Роговцев

А.Г. Пузанков

В.Д. Олдфильд

3. “Устройство, техническое обслуживания и ремонт автомобилей”

А.Б. Шегин

mirznanii.com

Как правильно установить поршневые кольца

Рано или поздно ваш мотор износится и потребует либо смены поршневых колец, либо поршневой в целом.

Вроде поменять поршневые кольца – это рядовая задача, доступная каждому, кто мало-мальски знаком с устройством и принципом работы примитивного четырехтактного мотора. Но, к сожалению, люди страшатся потратить 15 минут своего невероятно драгоценного времени на прочтение литературы и запихивают все в мотор по принципу (а так и стояло... наверное, работать будет). Ну, флаг вам в руки и скорейшего обращения в сервис.

Ну, а для тех, кому не все равно, как их мотор будет работать после переборки, следует прочитать данную статью.

Итак, берем поршень и видим 3 проточки под установку поршневых колец. Никаких ограничительных стопоров на 4-тактных моторах нет, как на 2-тактных двигателях, например.

На 4-тактных моторах есть два вида поршневых колец. Первые два, которые устанавливаются в две верхние проточки, являются компрессионными. Исходя даже из названия понятно, что они отвечают за наличие компрессии в вашем моторе и должный удерживать собой газы, образовывающиеся в момент вспышки за счет горения топлива в камере сгорания.

Следующие три кольца являются маслосъемными. Тут тоже сразу ясно их предназначение. Они отвечают за снятие масла, которое покрывает стенки цилиндра в тот момент, когда поршень возвращается вниз. Если эти кольца будут пропускать, то масло будет оставаться на стенках цилиндра, а это чревато тем, что мотор начнет поджирать масло, и, естественно, появится дым.

Как устанавливать первично? Да, в принципе, как и стояли с завода, в том же порядке, но во избежание ошибок показываем еще раз.

Первоначально ставим главное маслосъемное кольцо: то, которое имеет волнообразную структуру. Установить его проще некуда, так как оно самое эластичное из всех.

Дальше ставим верхнее и нижнее ТОНКИЕ маслосъемные кольца. Они немного тверже, но с их установкой тоже не должно возникнуть проблем.

Теперь ставим поршневые компрессионные кольца: те, которые более толстые и "твердые". Первоначально устанавливаем нижнее, затем верхнее. Поставить их немного сложнее, так как они менее эластичны и более твердые. Сломать вам их вряд ли удастся, но вот при совершенно кривых руках погнуть их проще некуда.

Думаете, на этом все? Нет!

Дело в том, что кольца еще нужно правильно расположить на поршне, чтобы замки колец (место пропила) не попадали друг на друга. Проще говоря, нужно, чтобы пропил нижнего кольца не был расположен прямо над пропилом верхнего кольца.

Начинаем с верхних поршневых колец.

Замок нижнего кольца располагаем посередине над полостью клапана, например, впускного (можно и выпускного, тут разницы нет).

Замок же верхнего кольца располагаем строго в противоположной стороне от нижнего кольца. Соответственно, если замок нижнего кольца над полостью под впускной клапан, то замок верхнего над полостью под выпускной клапан.

Теперь переходим к маслосъемным кольцам. Эти кольца точно так же нужно расположить, чтобы ни один замок не совпал. Поэтому верхнее кольцо располагаем над отверстием под поршневой палец, с правой стороны.

Второе же (то, которое нижнее) располагаем с противоположной стороны, также примерно посередине отверстия под поршневой палец.

Последнее же волнообразное маслосъемное кольцо ставим в любую из четырех получившихся секций между отверстием под палец и полостью под клапан.

А теперь к вашему вопросу: что за ерунду нам тут втирает автор? И зачем так кропотливо выставлять положение всех 5 колец?

Объясняем. Все это мы делали, чтобы не получилось так, что когда один замок располагался над другим, через эти замки не проходят газы (в случае с поршневыми кольцами) и не оставалось на стенках масло (в случае с маслосъемными кольцами).

Чем это грозит?

Если брать во внимание поршневые кольца, то это потеря компрессии и пропуск раскаленных рабочих газов до маслосъемных колец, которые не рассчитаны на такие внезапно появившиеся высокие рабочие температуры. Как итог, кольца после определенного времени могут сгореть.

Если же обратиться к маслосъемным кольцам и совпадению замков на них, то у нас не будет полностью сниматься масло: оно будет доходить до поршневых колец, что приведет к закоксовыванию канавок колец, и как итог они залягут, а потом сгорят.

Как результат, вы получите сгоревшие кольца и износ поршневой.

Итог: выставить замки колец перед установкой – это дело 2 минут, а срок службы мотора данная операция может продлить на десятки часов.


pitbikeclub.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
