Как правильно установить поршневые кольца на поршень: Порядок установки поршневых колец | Официальный сайт Мотордеталь-Кострома

Содержание

Монтаж колец · Technipedia · Motorservice

Установки

Назад к поиску

Информация о пользовании

шаг за шагом

1-й шаг: Очистка поршней

Сначала нужно тщательно очистить поршни и удалить все следы масляного нагара из кольцевых канавок. С помощью спирального сверла и воротка удалить масляный нагар из отверстий для обратного стока масла. Очистить канавки, не повреждая при этом их торцы. Произвести замену поврежденных или изношенных поршней.

Зазор в канавке

Если измеренное расстояние между новым компрессионным кольцом с параллельными боковыми сторонами и соответствующим торцом канавки равно или превышает 0,12 мм, то поршень чрезмерно изношен и подлежит замене.

Пригодность поршней для использованияЗазор в канавке (мм)
Поршень можно использовать без проблем0,05 – 0,10
Соблюдать особую осторожность!0,11 – 0,12
Обязательно использовать новый поршень!> 0,12
Износ пазухи

3-й шаг: Проверка износа цилиндра

Если износ цилиндра превышает 0,1 мм у бензиновых и 0,15 мм у дизельных двигателей, то нужно произвести также замену цилиндра (износ пазухи).

4-й шаг: Очистка цилиндров

Удалить отложения масляного нагара по верху внутреннего диаметра цилиндра.

Контроль при помощи штангенциркуля KS с круглой шкалой, точность измерения 0,01 мм. Тов. № KS: 50 009 814

5-й шаг: Проверка компонентов набора колец

При замене поршневых колец мы, как правило, рекомендуем заменять весь набор колец.

Высота колец проверяется с помощью штангенциркуля. При этом целесообразно сравнить полученные значения с данными нашего каталога.

Диаметр можно проверить с помощью измерительного (калибровочного) кольца или обработанного цилиндра; тепловой зазор – на основе субъективной оценки или при помощи щупа. При контроле диаметра кольца в изношенных цилиндрах/гильзах цилиндров учитывать то, что тепловой зазор может стать больше.

Запрещается монтаж хромированных поршневых колец в хромированные гильзы цилиндра.



Щипцы для установки поршневых колец
Тов. № KS: 50 009 815 для ø 50–110 мм
Тов. № KS: 50 009 829 для ø 110–160 мм

6-й шаг: Монтаж поршневых колец

Поршневые кольца вставить в соответствующие кольцевые канавки с помощью соответствующего монтажного инструмента. Избегать чрезмерного растягивания поршневых колец при надевании, так как это может стать причиной невосстановимых деформаций и отрицательно сказаться на функции поршневых колец.

Маркировка “TOP” должна указывать в сторону днища поршня, чтобы маслосъемный эффект был направлен на конец юбки поршня.

Особенность:
Монтаж пружинных колец со стальными пластинками

1. Пружина-расширитель вставляется в канавку. Маслосъемное поршневое кольцо со стальными пластинками — правильно Маслосъемное поршневое кольцо со стальными пластинками — неправильно

Указание
При использовании трехпозиционных пружинных колец со стальными пластинками стыковые концы пружины-расширителя могут перекрываться внахлест. Поэтому перед монтажом поршней всегда следует проверять позицию пружин-расширителей.

2. Нижняя пластинка вставляется смещенной на 120°.

После монтажа поршневых колец необходимо убедиться в их свободном движении. Стыковые концы поршневых колец на поршне повернуть на 120° каждый.

Указание:
Поршни для двухтактных двигателей с поршневыми кольцами, заблокированными от скручивания, при введении в цилиндр поворачивать нельзя.
В этом случае предохранительный штифт может оказаться вблизи окошка цилиндра под сжимающимся наружу поршневым кольцом и сломать его на кромке противоположного окошка.

Поршневые кольца и поршень смазывать достаточным количеством масла и во избежание повреждений поршневых колец выполнять монтаж с помощью закрывающей натяжной ленты или конической монтажной гильзы.

Тов. № KolbenschmidtНазвание
50 009 816Натяжная лента поршневых колец для ø 57 – 125 мм
50 009 828Натяжная лента поршневых колец для ø 90 – 175 мм
50 009 913Монтажный набор для поршневых колец
Монтажный набор для поршневых колец: тов. №: 50 009 913
Ключевые слова :
поршневое кольцо , комплект поршневых колец , кольцевая канавка , гильза цилиндра
Группы продуктов :
Поршни и компоненты

видео

Монтаж поршневых колец

Группы продуктов на ms-motorservice.

com

Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях. Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

  • Необходимость
  • Комфорт
  • Статистика
Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:
  • сохранять файлы куки, необходимые для работы веб-сайта.
  • сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
  • сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
  • анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
  • определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).
Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:
  • сохранять файлы куки, необходимые для работы веб-сайта.
  • сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
  • анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
  • определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

Монтаж и демонтаж поршневых колец · Technipedia · Motorservice

Установки

Назад к поиску

Информация о пользовании

Можно ли устанавливать поршневые кольца вручную? Что может произойти?  Почему при устранении масляного нагара всегда следует избегать повреждения боковой поверхности канавки? О том, как и в какой последовательности следует устанавливать поршневые кольца, вы узнаете здесь.

Комплект для монтажа поршневых колец
Каталожный № 12 00001 16 900 (для легковых автомобилей)
Каталожный № 12 00002 16 900 (для грузовых автомобилей)
  • Тщательно очистите бывшие в употреблении поршни от загрязнений. Обратите особое внимание на то, чтобы масляный нагар и загрязнения были удалены из кольцевых канавок. При необходимости очистите также отверстия для отвода масла сверлом или другим подходящим инструментом.
  • При удалении масляного нагара не повредите поверхности боковых сторон кольцевых канавок. Нижняя сторона канавки представляет собой уплотнительную поверхность. Её повреждение царапинами может вызвать при работе двигателя повышенный расход масла или повышенный прорыв газов.
  • Обязательно используйте для монтажа и демонтажа поршневых колец специальные щипцы для их установки. Использование других вспомогательные средств, например, проволочных петель или отвертки, может привести к повреждению поршневых колец или поршня.
  • Ни в коем случае не устанавливайте кольца вручную (исключение: маслосъемные поршневые кольца со стальными пластинками). При этом возникает не только риск поломки, деформации и перерастяжения кольца, но и опасность травмирования сломанным кольцом или его острыми краями.

ВНИМАНИЕ!

Быстрая установка поршневого кольца вручную, выполненная без его поломки, хотя и подтверждает ловкость рук механика, но при этом часто приводит к повреждению кольца в момент монтажа.

  • Ни в коем случае не устанавливайте кольцо на поршень таким образом, как показано на рисунке. Деформированное кольцо больше не лежит ровно в канавке, не вращается в ней, неравномерно изнашивается и больше не обеспечивает надлежащего уплотнения. Однако, дело обстоит еще хуже,
    когда у кольца с молибденовым покрытием происходит отслаивание или повреждение молибденового слоя. При этом нарушение антифрикционного слоя возникает если не при монтаже, то в процессе работы двигателя. Антифрикционное покрытие отслаивается, повреждает цилиндр и поршень, на котором появляются задиры, вызванные прорывом горячих отработанных газов между поршнем и стенкой цилиндра. Отделившиеся фрагменты покрытия приводят к повреждению поршня и рабочей поверхности цилиндра.
  • Не снимайте и не устанавливайте поршневые кольца без необходимости. Каждый раз, при снятии или установке, кольца деформируются. Не снимайте кольца с предварительно собранных поршней, чтобы, например, проверить их размеры.
  • Соблюдайте последовательность установки поршневых колец: сначала установите маслосъемное кольцо, затем второе компрессионное кольцо, и в заключение первое компрессионное кольцо.

Руководствуйтесь установочными маркировками. «Top» означает, что эта сторона кольца должна находиться сверху и быть направлена к камере сгорания. В случае сомнения или отсутствия маркировки «Top», установите кольцо надписью вверх.

Проверьте, свободно ли кольца проворачиваются (вращаются) в кольцевых канавках.

Последовательными нажатиями по всей окружности проверьте, утапливается ли кольцо полностью в кольцевую канавку, т. е. в месте утапливания pабочая поверхность кольца не должна выступать за край юбки поршня. Это важно, так как при отсутствии достаточного зазора до дна канавки (из-за использования неподходящего кольца или образования нагара на дне канавки) надлежащее функционирование колец не гарантируется.

При монтаже маслосъемных поршневых колец, состоящих из 2-х частей, всегда соблюдайте правильное положение пружинных расширителей. Концы пружинного расширителя всегда должны располагаться на противоположной стороне от замка поршневого кольца.

У колец, состоящих из 3-х частей, соблюдение правильного положения пружины-расширителя является необходимым условием для обеспечения функции съема масла. Даже в случае установки в цилиндр поршня с предварительно смонтированными кольцами, обязательно проверьте правильность положения пружины-расширителя. Во время транспортировки таких поршней, концы пружины находятся в ненапряженном состоянии, из-за чего возможно их наложение друг на друга. Обе цветные маркировки на концах пружины должны быть видны. Если любая из них не видна, то концы пружины соединены внахлестку, и кольцо функционировать не будет. Все замки состоящего из 3-х частей маслосъемного поршневого кольца (обе стальные пластинки и пружина-расширитель) должны быть установлены под углом 120° относительно друг друга.

Сместите замки поршневых колец готового к монтажу поршня так, чтобы они находились под углом примерно 120° относительно друг друга. Это облегчит работу поршня и поршневых колец при первом запуске двигателя. Причина: при первом запуске двигателя компрессия в цилиндрах несколько ниже, так как поршневые кольца еще не приработались. За счет смещения стыковых концов относительно друг друга предотвращается повышенный прорыв газов в картер, и тем самым улучшаются условия для надежного первого запуска двигателя.

Ключевые слова :
поршень , поршневое кольцо , комплект поршневых колец , зазор поршневого кольца , кольцевая канавка
Группы продуктов :
Поршни и компоненты

видео

Монтаж поршневых колец

Группы продуктов на ms-motorservice.

com

Это вас тоже могло бы заинтересовать

Информация о пользовании

Оценка бывших в употреблении поршней

Измерение и оценка кольцевых канавок

Возможно ли дальнейшее применение бывших в употреблении поршней, если устанавливаются новые поршневые кольца? Как измеряют зазор кольца по высоте? В каком случае кольцевая канавка считается изношенной?…

Информация о диагностике

Проблемы при уплотнении и повреждения колец

Перекос поршня

После повреждения двигателя часто наблюдается изгиб или скручивание шатуна. Это может вызвать перекос поршня. О том, какие последствия для двигателя имеет перекос поршня и какие повреждения могут при…

Информация о диагностике

Проблемы при уплотнении и повреждения колец

Вибрация поршневого кольца

Вибрация поршневого кольца приводит к потере мощности и высокому расходу масла. Но что такое вибрация поршневого кольца? Какие существуют виды вибрации поршневого кольца? Каковы причины осевой и…

Только для специалистов. Мы сохраняем за собой право на изменения и несоответствие рисунков. Информацию об идентификации и замене см. в соответствующих каталогах или в системах, основанных на TecAlliance.

Использование куки и защита данных

Группа Motorservice использует на Вашем устройстве файлы куки с целью оптимального оформления и постоянного улучшения своих веб-страниц, а также в статистических целях. Здесь Вы найдете дополнительную информацию об использовании куки, наши Выходные данные и Указания по защите персональных данных.

Нажатием кнопки «OK» Вы подтверждаете, что Вы приняли к сведению информацию о файлах куки, заявление о защите данных и выходные данные. Ваши настройки в отношении файлов куки для данного веб-сайта Вы можете изменитьв любое время [ссылка]

Установки приватности

Мы придаем большое значение прозрачности в вопросе защиты персональных данных. На наших страницах Вы получите точную информацию о том, какие настройки Вы можете выбрать и какие функции они выполняют. Выбранную Вами настройку Вы можете изменить в любое время. Независимо от выбранной Вами настройки, мы не будем определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах). Информацию об удалении файлов куки Вы найдете в справке Вашего браузера. Дополнительная информация приводится вЗаявлении о защите данных.

Измените свои настройки приватности путем нажатия на соответствующие кнопки

  • Необходимость
  • Комфорт
  • Статистика
Необходимость

Файлы куки, необходимые для работы веб-сайта, обеспечивают его надлежащее функционирование. При отсутствии файлов куки возможно появление ошибок и сообщенийоб ошибках.

Данный веб-сайт будет выполнять следующее:
  • сохранять файлы куки, необходимые для работы веб-сайта.
  • сохранять настройки, выполненные Вами на данном сайте.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
  • сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.
  • анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
  • определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).
Комфорт

Файлы куки делают посещение Вами веб-сайта более удобным и комфортным, сохраняя, например, определенные настройки, чтобы Вам не приходилось заново выполнятьих каждый раз при посещении сайта.

Данный веб-сайт будет выполнять следующее:
  • сохранять файлы куки, необходимые для работы веб-сайта.
  • сохранять Ваши настройки, например, выбор языка или баннер куки, чтобы Вы не выполняли их заново.

При этой настройке данный веб-сайт ни в коем случае не будет выполнять следующее:
  • анонимно анализировать посещаемость нашего веб-сайта и использовать эту информацию для его оптимизации.
  • определять Вашу личность (за исключением тех случаев, когда Вы однозначно ввели свои данные, например, в контактных формах).

Разумеется, что мы всегда согласны с настройкой Do Not Track (DNT) Вашего браузера. В этом случае не устанавливаются отслеживающие файлы куки и не загружаются функции отслеживания.

Как правильно установить поршневые кольца на поршень

Содержание

  • Монтаж и демонтаж поршневых колец
  • Вставка поршня во внутренний диаметр цилиндра
  • Предназначение поршневых колец
  • Общие рекомендации по замене
  • Замена
    • Подготовка
    • Установка на поршень
    • Установка поршней в цилиндр
  • Видео “Как поставить кольца на поршень”

Самые большие проблемы поршневых колец и их повреждения возникают в результате неправильного обращения с ними при надевании на поршень. Здесь поршневое кольцо вообще подвергается самой большой механической нагрузке. Неумелое надевание колец невыгодно отражается на созданном в процессе производства контуре и распределении радиального давления кольца. В результате желаемый эффект уплотнения проявляется или лишь частично, или его нет вообще.

Поршневое кольцо можно растягивать до тех пор, пока внутренний диаметр не будет равен наружному диаметру поршня. Дальнейшее растягивание ведёт к деформации кольца, особенно на его спинке (рис. 1), что в установленном состоянии приводит к значительным проблемам с герметизацией.

Разрывы, отслаивание покрытия (прежде всего у колец, наполненных молибденом), меньшее усилие прижатия на спинке кольца и возникающие серповидные зазоры (рис. 2) являются проблемами, которые затрудняют работу кольца или вовсе выводят его из строя.

Поршневые кольца с целью повышения упругости никогда не разгибать! При растягивании стыковых концов кольцо деформируется только на одном месте – в его спинке. Упругость кольца из-за этого не повышается. Наоборот, при усиленном разгибании кольцо теряет свою круглую форму и не может больше никогда правильно уплотнять,

Рис. 2

Монтаж и демонтаж поршневых колец

Проведите тщательную очистку бывшего в употреблении поршня от прилипшей грязи. Обращайте внимание особенно на то, чтобы кольцевые канавки были свободны от масляного нагара и грязи. Прочистите при необходимости отверстия для обратного стока масла с помощью сверла или другого подходящего для этого инструмента.

Обращайте внимание на то, чтобы не повредить боковые поверхности канавки при удалении из них масляного нагара. У нижней боковой поверхности канавки речь идёт об уплотняющей поверхности. При эксплуатации повреждения из-за царапин могут повлечь за собой чрезмерный расход масла или усиленный прорыв газов из камеры сгорания в картер двигателя.

Для монтажа и демонтажа поршневых колец непременно используйте специальные щипцы для ихустановки. Другие вспомогательные средства, как, напр., петли из провода или отвёртки повреждают и поршневое кольцо и поршень.

Никогда не натягивайте кольца рукой (исключение: маслосъёмные поршневые кольца со стальными пластинками). Существует не только опасность излома кольца, его деформации и растяжения, но и риск получить ранение от острых краев кольца, если оно разломается.

Быстрое надевание поршневого кольца рукой без того, чтобы его сломать, доказывает, правда, ловкость механика, повреждает, тем не менее, поршневое кольцо в большинстве случаев уже при монтаже.

Рис. 3

Монтажный набор для поршневых колец

Товарный № 50 009 913

Никогда не натягивайте кольца на поршень показанным способом (рис. 1). Если кольцо деформируется и больше не лежит ровно в канавке, то оно больше не вращается в этой канавке, изнашивается только с одной стороны или не совсем достаточно уплотняет. Тем не менее, дело обстоитхуже, если с колец с молибденовым покрытием слой молибдена сходит или надламывается. Если потеря скользящего слоя не происходит уже при монтаже, то это случается самое позднее при обкаткедвигателя. Скользящий слой отделяется и повреждает поршень и поверхность цилиндра. Поршень заедает в диаметре цилиндра, потому что горячие отработавшие газы продуваются между поршнем и стенкой цилиндра. Оторвавшиеся частички повреждают поршень и рабочие поверхности цилиндра.

Избегайте излишнего снятия и надевания поршневых колец. При каждом монтаже кольца немного деформируются. Не снимайте кольца с уже ранее собранных поршней снова, чтобы, например, ихзаново измерить. Соблюдайте последовательность монтажа колец. Сначала монтируется маслосъёмное поршневое кольцо, затем второе, после него – первое компрессионные поршневые кольца. Обращайте внимание при монтаже на маркировку. «Тор» означает, что эта сторона должна указывать наверх, к камере сгорания. Если Вы не уверены, или нет маркировки «Тор», тогда вставляйте кольцо с надписью наверх. «Тор» не значит, что речь идёт о первом компрессионном поршневом кольце.

Рис. 2

Проверьте, могут ли кольца свободно прокручиваться (вращаться) в кольцевых канавках.

Проверьте, исчезаетли полностью кольцо по всей длине окружности в кольцевой канавке, т.е., рабочая поверхность кольца не должна выходить за пределы юбки поршня. Это важно, так как при недостаточном зазоре на дне канавки(неправильное кольцо или нагар на дне канавки) работа кольца не гарантирована.

При монтаже маслосъёмных поршневых колец, состоящих из двух частей, всегда обращайте внимание на положение спирального витого пружинного расширителя (рис. 6).

Концы расширителя всегда должны быть расположены напротив стыка поршневого кольца.

Рис. 6

У состоящих из трёх частей колец правильное положение пружины-расширителя является обязательным для выполнения функции удаления масляной плёнки (рис. 1 и 2). В любом случае перед монтажом проверьте также у поршня с уже вставленными кольцами положение пружины-расширителя. Во время транспортировки концы пружины находятся в ненатянутом состоянии и могут находить друг на друга. Обе цветных маркировки на концах пружины должны быть видны (рис. 3). Если они не видны, то концы пружины перекрываются внахлёстку и кольцо не функционирует. Все стыки маслосъёмного поршневого кольца, состоящего из трёх частей (обе стальные пластины и пружина-расширитель), должны вставляться смещёнными на 120° по отношению друг к другу.

Сместите стыки поршневого кольца готового для монтажа поршня таким образом, чтобы они лежали примерно 120° по отношению друг к другу. Они помогают поршню и, соответственно, кольцам при первом запуске двигателя. Причина: при первом запуске двигателя сжатие несколько ниже, так как поршневые кольца ещё не приработались. При помощи смещения стыковых концов по отношению друг к другу можно помешать тому, чтобы при первом пуске двигателя слишком много газов просачивалось из камеры сгорания в картер двигателя и, вследствие этого, двигатель плохо заводился.

Вставка поршня во внутренний диаметр цилиндра

Если при ремонте уплотнительная поверхность блока цилиндров не подвергалась чистовой обработке, то основательно очистите её от остатков прокладки. Тщательно очистите все резьбовые отверстия от грязи, масла и охлаждающей жидкости, которая возможно ещё там есть. Проведите всю работу по очистке, прежде чем вставлять поршни в диаметры цилиндров. Смочите свежим моторным маслом все поверхности в поршне. Не забудьте поршневой палец и шатунный подшипник! При монтаже обращайте внимание на направление поршня (маркировка для монтажа на днище поршня, клапанных карманах). Очистите внутреннее отверстие цилиндра ещё раз ветошью и смочите его также моторным маслом. Проверьте Вашу натяжную ленту поршневого кольца на наличие повреждений и вмятин, устраните их и при необходимости поменяйте инструмент. При монтаже поршня обращайте внимание на то, чтобы натяжная лента или коническая монтажная втулка ровно лежала на уплотнительной поверхности головки блока цилиндров,

При монтаже поршня не должно быть сильного давления. Если поршень не хочет скользить внутри цилиндра, непременно проверьте натяжную ленту поршневого кольца. Не перекручивайте место открытия ленты таким образом, чтобы оно находилось на том же месте, где и стыковые концы колец.

Не устанавливайте поршни в двигатель без монтажного инструмента (риск получения травмы, опасность повреждения кольца). Если для монтажа используется рукоятка молотка, то на днище поршня может действовать только вес самого молотка. Никогда не используйте молоток для того, чтобы силой вогнать поршень в диаметр цилиндра! Если поршневые кольца не ломаются уже при монтаже, они всё-таки могут погнуться, и из-за этого не достаточнохорошо выполнять своё задание.

Рис. 1

Монтаж с применением силы вредит не только кольцам, но также может повредить поршень. Это важно особенно для поршней бензиновых двигателей. У нихжаровые или рабочие пояса очень тонкие, и при ударе кольца легко надламываюся или совсем разламываются. Результат: потеря мощности и скорый (и дорогой) ремонт.

Избегайте того, чтобы грязь и песок попадали в диаметр цилиндра, после того, как поршни уже встроены. Положите при необходимости чистую ткань на/в отверстия, чтобы предотвратить загрязнение. Особенно тогда, когда работы проходят в пыльной обстановке и/или вне помещения.

Предназначение поршневых колец

Поршневые кольца, установка которых будет описана ниже, предназначены для исключения возможности газовой утечки через специальный тепловой зазор, который обязательно должен находится между поршнем и самим цилиндром, чтобы достигнуть свободного хода.

Зачастую кольцо изготавливают из чугуна, но они не теряют своей упругости. Такие элементы между двумя вышеупомянутыми деталями двигателя называют компрессионными. Что же касается иных разновидностей, то нижнее кольцо (оно шире компрессионных) отличается специальными прорезями, так как его функцией является съем чрезмерного количества масла, которое собирается на стенках цилиндра. Именно поэтому оно называется маслосъемным.

Общие рекомендации по замене

Когда выхлопная труба начинает «плеваться» сизым дымом, то ремонт мотора неизбежен. Фактически всегда, признаками износа деталей поршневой группы также является повышенный расход, как масла, так и бензина. В таком случае снижается и компрессия мотора отчего незащищен даже дизель. Из этого следует то, что правильно выбрать новые поршневые элементы – первоочередное дело любого владельца автомобильного транспорта и в лучшем случае ремонт обойдется только ими. Для этого нужно также установить всего-то парочку новых прокладок и поддон для блока. Прочие испорченные детали уже будут выявлены во время разборки мотора.

Покупая поршень, следует внимательно осмотреть его комплектацию, так как кольцо может не входить в комплект. Такое практикуют много производителей. Все из-за того, что есть не один мотор, который имеет уйму модификаций, поэтому при покупке товаров поршневой группы, необходимо заранее сопоставить их ширину и высоту с соответственными характеристиками канавок поршней.

Зазор, находящийся между канавкой и торцами намного легче определить, если поместить кольцо в эту же канавку и применить набор щупов. Он должен быть не больше одной десятой миллиметра и не менее 0,05 мм. В ином случае это будет означать, что-либо кольцо, либо канавка, не подходят по размерам. Зазор их замков также следует обязательно проверить. Чтобы это сделать, такие детали поршневой группы следует по очереди припасовать к цилиндру в верхней его части, а потом, при помощи щупов, замерять сам зазор, который не должен превышать 0,6 мм, но и не должен быть меньше 0,4 мм.

Замена

Если вы решили, что установка поршневых колец это именно то, что вам нужно для полноценного ремонта двигателя, то следующим шагом является их покупка. Обычно, качественный товар упаковывают соответственно и со вкусом. При выборе следует обращать внимание на внешний вид товара, на качество его окраски. Также обязательно должна быть маркировка.

Чтобы правильно начать ремонт, нужно вскрыть гбц. После этого нужно тщательно проанализировать состояние деталей и решить, нужно ли делать расточку самих цилиндров или притирку клапанов. Как подготовить поршневые кольца, как установить их без особых трудностей и прочее – все это будет описано ниже.

Подготовка

Само приспособление для установки поршневых колец продается в соответственных магазинах, и оно представляет собой щипцы. Если же нет возможности их приобрести, то подойдет небольшая плоская отвертка, но при ее использовании следует быть максимально внимательным и аккуратным. Старые детали поршневой группы можно либо сломать, либо снять.

Тем не менее поршневые кольца установка которых предельно проста, требуют максимально возможного соответствия канавок своим размерам. Поэтому хотя бы одну старую компрессионную деталь можно сломать, так как под ней во время работы образуется нагар, из-за которого установка новой будет очень затруднительна. Часть такой старой сломанной детали отлично подойдет для того, чтобы навести порядок на его прошлом рабочем месте.

Установка на поршень

Вот именно тот момент, когда приспособление для установки поршневых колец является незаменимым, так как ремонтные работы такого типа являются крайне ответственным делом и допущение ошибок просто неприемлемо. Элементы поршневой группы сами по себе хрупкие, поэтому нужно быть аккуратным и внимательным. Самым хрупким считается среднее. Когда идет его установка, есть большой риск поломки.

Очень важно соблюдать нужную ориентировку, так как, в противном случае вы добьетесь увеличенного расхода масла. Каждое кольцо имеет свою маркировку с пометками, так что особых проблем с правильностью размещения не должно быть.

Верхние поршневые кольца установка которых начинается первой, имеют маркировку «TOP» и этой стороной маркировки оно и должно быть направлено в сторону днища поршня.

Что же касается такой детали скребкового типа, то ее устанавливают скребком вниз. Установка деталей с фасками должна проводится так, чтобы эти самые фаски «смотрели» вверх.
Если же вы имеете дело с наборными маслосъемными элементами, имеющими специальный двухфункциональный расширитель пружинного типа, то сперва должна проводится установка верхних и средних. После того как данная ремонтная схема будет завершена, необходимо проверить легкость их вращения в самих канавках.

Установка поршней в цилиндр

Во время серьезных ремонтных работ устарелый цилиндр растачивают или подвергают хонингованию. Также применяют новенькие поршни ремонтного размера и кольцевые элементы того же типа, но с большим диаметром, с последующим их сжатием. Их следует смазывать маслом перед установкой, чтобы они легко «садились» на свое место. Посадка также не должна быть чересчур плотной, так как тепловое расширения из-за нагревания станет причиной заклинивания самого поршня.

Видео “Как поставить кольца на поршень”

Посмотрев запись, Вы узнаете, как в домашних условиях определить верх кольца и разобраться какое именно кольцо должно стоять в определенном месте на поршне.

Зазор между поршневыми кольцами и их канавками проверяется набором щупов; при этом кольцо со щупом вставляют в проверяемую канавку (рис. 4.18).

При подборе колец проверяют также зазор в замке (между концами) кольца. В зависимости от модели двигателя он составляет 0,25…0,60 мм, а среднее его значение – примерно 0,4 мм. Для измерения желательно использовать калибр, имеющий диаметр, равный номинальному диаметру кольца с допуском ±0,003 мм. При отсутствии калибра допускается проверка зазора в замке кольца, вставленного в цилиндр (рис. 4.19). Предельный зазор для колец автомобилей всех марок составляет 1 мм.

Рис. 4.19. Проверка зазора в замке поршневого кольца, вставленного в цилиндр (подбор по цилиндру)

Кольцо при проверке зазора должно располагаться в плоскости, перпендикулярной к оси цилиндра, поэтому продвигать его следует с помощью перевернутого поршня. Кольцо устанавливается в нижней части цилиндра в пределах зоны перемещения колец, если оно подбирается для эксплуатировавшегося ранее, но не обработанного цилиндра, или в верхней части цилиндра на расстоянии 10…15 мм от верхней кромки, если оно подбирается для перешлифованного цилиндра.

При недостаточном зазоре в замке концы кольца в пределах рекомендуемых размеров можно обработать бархатным напильником; при этом стыки необходимо подтачивать так, чтобы их плоскости были параллельны (рис. 4.20).

При установке поршневых колец их смазывают моторным маслом и ориентируют замками относительно поршневого пальца так, чтобы они были расположены под углом друг к другу (т. е. не на одной линии). Сначала устанавливают нижнее маслосъемное кольцо 3, затем компрессионное конусообразное кольцо 2 и потом компрессионное кольцо бочкообразной формы 1 (рис. 4.22 А).

1 – верхнее компрессионное кольцо; 2 – второе компрессионное кольцо; 3 – маслосъемное кольцо

При установке маслосъемного кольца сначала вставляют расширитель, если он имеется, затем само кольцо, разместив его разрез на 180° от разреза расширителя. При установке второго компрессионного кольца необходимо чтобы его маркировка (цветная точка или надпись ТОР) была сверху, а ступенька в нижней части. Разрезы верхнего и второго компрессионных колец должны быть размещены на 120° с каждой стороны от разреза маслосъемного кольца.

Для установки колец используют специальное приспособление (рис. 4.21), а при его отсутствии – стальные полоски (рис. 4.22).

Поршни с установленными кольцами для четырехцилиндрового двигателя вставляются в цилиндры в следующем порядке:

– протирают салфеткой постели шатунов и их крышек, проверяют и вставляют в них вкладыши;

– проворачивают коленчатый вал так, чтобы кривошипы первого и четвертого цилиндров заняли положение, соответствующее НМТ;

– смазывают вкладыши, поршень, шатунную шейку вала и гильзу цилиндра чистым маслом для двигателя;

– одевают на болты шатунов предохранительные латунные наконечники, сжимают кольца обжимкой или, пользуясь конусным кольцом, вставляют поршень в цилиндр, как показано на рис.. Если приспособление отсутствует, его можно изготовить из полоски жести. Перед установкой поршня следует еще раз убедиться, что номера, выбитые на шатуне и его крышке, соответствуют порядковому номеру цилиндра, проверить правильность положения поршня и шатуна в цилиндре.

– подтягивают шатун за нижнюю головку к шатунной шейке, снимают с болтов латунные наконечники, надевают крышку шатуна. Крышку шатуна следует ставить так, чтобы номера, выбитые на крышке и шатуне, были обращены в одну сторону. После наживления гаек наносят на резьбовую часть гаек по 2-3 капли (0,06 г) герметика “Унигерм-9” или «Стопор-6» и равномерно затягивают гайки. Окончательную затяжку гаек необходимо произвести динамометрическим ключом с необходимым моментом силы. В случае использования работавших деталей с гаек и болтов необходимо удалить остатки ранее примененного герметика, обезжирить их бензином и просушить.

– поворачивают коленчатый вал на 180° и вставляют поршни второго и третьего цилиндров;

– проворачивают несколько раз коленчатый вал, который должен легко вращаться от небольшого усилия.

После замены поршневых колец первые 10 тыс. км пробега следует эксплуатировать автомобиль на пониженных скоростях и невысоких нагрузках.

Полное руководство по установке поршневых колец на мотоцикл — статьи

Имея многолетний опыт работы с поршнями, компания JE знает, что работа колец так же важна, как и качество поршня. Следуйте нашему полному руководству по установке колец на поршни мотоцикла.

Правильная установка поршневых колец является важным аспектом ремонта любого четырехтактного двигателя. Эта задача многим кажется простой. Однако есть важные аспекты установки колец, которые нельзя упускать из виду. Неправильная установка поршневых колец может привести к сокращению срока службы двигателя, снижению мощности и повышенному расходу масла. В этой статье мы шаг за шагом рассмотрим процесс установки кольца, чтобы в следующий раз, когда вы будете восстанавливать свой двигатель, вы точно знали, что делать и на что обращать внимание.


JE теперь имеет поршни, доступные для многих последних моделей. Найдите производительность, которую вы искали.

Во-первых, никогда не пытайтесь устанавливать кольцо без соответствующей справочной документации. В JE Pistons подробные инструкции прилагаются к большинству новых комплектов поршней. Это гарантирует, что изготовитель двигателя будет располагать необходимой информацией для успешного выполнения работы. Заводское руководство по обслуживанию машины также должно быть под рукой на протяжении всей сборки, чтобы можно было ссылаться на такие вещи, как характеристики крутящего момента, пределы обслуживания и процедуры.

Важно прочитать и понять все инструкции по сборке и установке, прилагаемые к вашим поршням.
Эти инструкции приведены только в ознакомительных целях и не действительны для всех поршней JE.

Обзор процесса

Прежде чем углубляться в детали установки, краткий обзор процесса будет полезен, чтобы понять, что будет дальше. Ниже показано краткое описание основных шагов, которые вам предстоит пройти.

  • Измерьте зазор в конце кольца
  • Очистить все кольца
  • Отметьте поршень, где торцевые зазоры должны совпадать
  • Установить маслосъемные кольца
  • Установить второе компрессионное кольцо
  • Установить первичное компрессионное кольцо
  • Проверьте зазор канавки

Не знаете, какой комплект поршневых колец вам нужно заказать? Ознакомьтесь с нашим руководством здесь.

В дополнение к пониманию шагов, которые вы будете выполнять, расположение всех необходимых компонентов помогает оставаться организованным и подготовленным.

Пришло время для нового поршневого комплекта? Найдите здесь!

Пошаговый процесс

Измерение торцевого зазора кольца

Перед установкой колец на поршень обязательно проверьте зазоры торцов колец и сравните их со спецификациями, указанными в инструкциях по установке или заводском руководстве по обслуживанию, в зависимости от того, что применимо. Если используется более одного компрессионного кольца, подтвердите любые конструктивные различия между ними, обратившись к инструкциям по установке. Фаски на внутренней кромке кольца или различные маркировки на концах кольца являются общими идентификаторами, используемыми для обозначения различий в кольцах. Требуются разъяснения по всем маркировкам, используемым на кольцах и поршнях JE? Кликните сюда.

Чтобы проверить зазор торца кольца, просто установите соответствующее кольцо в отверстие цилиндра и расположите его ближе к верхней части отверстия. Используйте конец стержня штангенциркуля, чтобы убедиться, что кольцо перпендикулярно отверстию. Затем используйте щупы для измерения торцевого зазора кольца. Осторожно вставляйте щупы различной толщины между концами колец, пока щуп не начнет скользить между концами колец. Обратите внимание на толщину шаблона и сравните ее с указанными характеристиками торцевого зазора. Этот процесс можно повторить для любых используемых дополнительных компрессионных колец.

Большинство мотоциклетных колец JE имеют предварительно зазор, но рекомендуется всегда проверять зазор на конце всех компрессионных колец перед их установкой на поршень.

В JE Pistons зазоры торцевых колец настраиваются на заводе так, чтобы они соответствовали спецификации при установке в исправных цилиндрах, используемых для обычных применений. Торцевой зазор первого компрессионного кольца всегда должен быть меньше, чем у второго компрессионного кольца. Если характеристики торцевого зазора выходят за пределы диапазона, сначала дважды проверьте свои измерения и убедитесь, что диаметр цилиндра соответствует правильному. Предполагая, что с размерами или диаметром цилиндра проблем не обнаружено, а измеренный торцевой зазор слишком мал, кольца можно аккуратно подпилить. Для этого используйте небольшой напильник и надпилите один конец кольца. Обязательно сохраняйте параллельность другому концу кольца при удалении материала. Удаляйте небольшое количество материала и периодически проверяйте торцевой зазор, чтобы не удалить слишком много материала.

Если необходимо отрегулировать зазор в конце кольца, равномерно подпилите один конец кольца только небольшими шагами и продолжайте проверять, пока не будет достигнуто желаемое значение.

Чистый

Все поршневые кольца должны быть очищены перед установкой на поршень. Перед очисткой убедитесь, что на концах кольца нет заусенцев. Любые имеющиеся заусенцы можно аккуратно зачистить, аккуратно надломив край небольшим напильником. Затем используйте предпочитаемый вами очиститель для деталей, чтобы протереть кольца и поршень.

Убедитесь, что ваши кольца чистые и на них нет мусора или заусенцев.

Маркировка поршня

Просмотрите инструкции, прилагаемые к вашему комплекту поршня, или рекомендации, приведенные в руководстве пользователя, если нет альтернативных инструкций, и обратите внимание на указанные положения зазоров концов колец. С помощью маркера отметьте край днища поршня с предполагаемыми конечными положениями маслосъемного и компрессионного колец. Это поможет избежать ошибок ориентации при установке кольца.

Следуйте инструкциям по ориентации торцевого зазора кольца для конкретного поршня (поршней) и отметьте поршень, чтобы знать, где должен заканчиваться каждый концевой зазор.

Установка маслосъемного кольца

Современные маслосъемные кольца обычно состоят из трех частей и состоят из двух боковых направляющих и расширительного кольца. Масляные кольца, состоящие из трех частей, могут быть затруднительны в установке, если конструкция кольца и методика непонятны. Расширительное кольцо имеет вафельную форму и имеет ступенчатые края сверху и снизу кольца. Боковые направляющие — это два небольших тонких кольца, которые дополняют расширитель. При правильной установке боковые направляющие располагаются сверху и снизу расширительного кольца напротив его ступенчатых краев. По этой причине расширительное кольцо должно быть установлено в первую очередь.

Еще одной особенностью расширительного кольца, на которую стоит обратить внимание, являются его концы. Из-за формы расширителя, напоминающей гармошку, концы колец могут перекрываться в кольцевой канавке. Для правильной установки крайне важно, чтобы концы расширителя соприкасались и не перекрывались.

Концы расширительного кольца должны соприкасаться, но не перекрываться.

Для установки расширительного кольца слегка смажьте его моторным маслом. Расширительное кольцо является ненаправленным, поэтому его можно устанавливать в любой ориентации. Осторожно вставьте кольцо через канавку компрессионного кольца в канавку маслосъемного кольца. При необходимости отрегулируйте расширительное кольцо, чтобы концы кольца располагались правильно. Убедитесь, что концы кольца соприкасаются и не перекрываются.

Начните с установки расширительного кольца, слегка смазав его маслом.

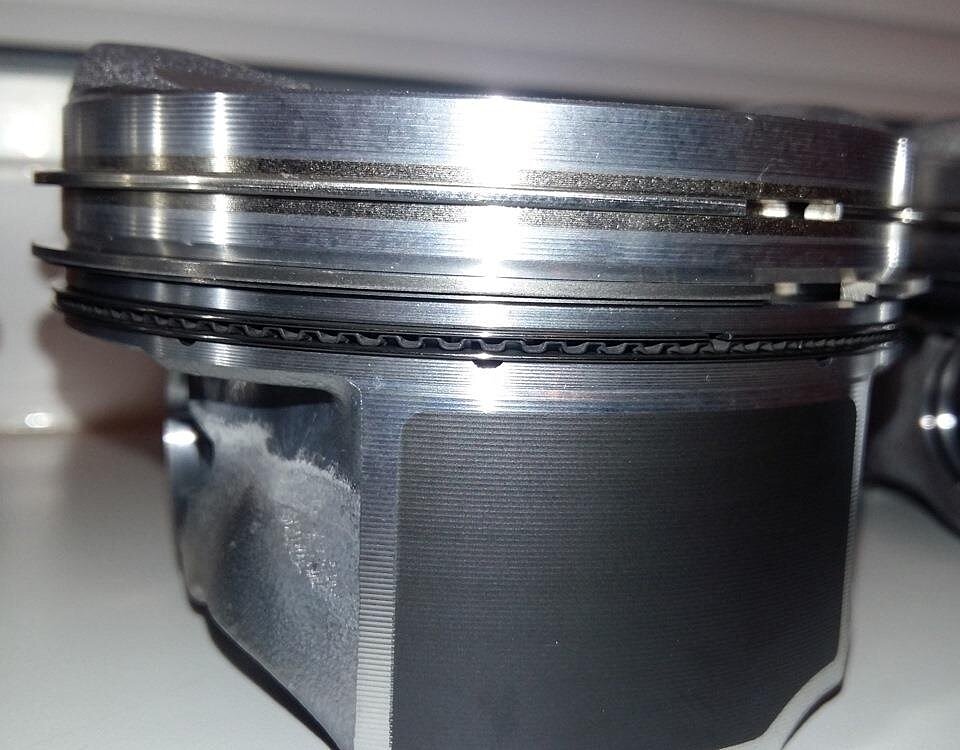

Боковые поручни также не являются направленными. Слегка смажьте боковые направляющие, затем установите их на поршень. Убедитесь, что боковые направляющие правильно прилегают к ступенчатой ​​кромке расширительного кольца и что их концевые зазоры расположены правильно. После установки боковых направляющих дважды проверьте положение торцевых зазоров всех трех колец, составляющих узел маслосъемного кольца. Убедитесь, что концы расширительного кольца не перекрываются, и убедитесь, что узел свободно перемещается в канавке маслосъемного кольца.

Смажьте маслом и установите направляющие масляного расширителя ниже и выше расширителя. Убедитесь, что они лежат ровно, а торцевые зазоры совмещены с соответствующими отметками.

Установка компрессионного кольца

Если поршень использует два компрессионных кольца, второе компрессионное кольцо должно быть установлено первым. Обратитесь к инструкциям по установке, чтобы определить правильную ориентацию кольца перед установкой. Как правило, точки или буквы отмечаются рядом с концом кольца, обозначающим верхнюю часть кольца. Элементы внутренней кромки, такие как фаски, также могут использоваться для идентификации кольца и его правильной ориентации. Слегка смажьте кольцо маслом, а затем осторожно установите его над поршнем в соответствующую канавку. Отрегулируйте положение торцевого зазора кольца так, чтобы оно совпадало с отметкой, которую вы сделали для него на днище поршня. Повторите этот процесс для всех оставшихся компрессионных колец.

Аналогичным образом установите компрессионное кольцо (кольца), слегка нанеся масло и аккуратно обработав кольцо вокруг головки поршня. Будьте осторожны, чтобы не скрутить и не согнуть кольцо, так как это может повлиять на его способность к надлежащей герметизации.

Подтверждение зазора канавки

После установки компрессионных колец необходимо проверить зазор между кольцом и канавкой. Для этого вставьте щуп между кольцом и канавкой. Зазор можно определить, найдя щуп, который слегка скользит между кольцом и канавкой. Обратите внимание на зазор канавки и сравните его со спецификацией, приведенной в инструкциях по установке или заводском руководстве по обслуживанию.

Одним из последних измерений, которые необходимо выполнить после установки колец, является зазор между компрессионным кольцом и канавкой. Используйте для этого щуп и найдите размер, который имеет небольшое сопротивление. Сравните эту спецификацию с тем, что указано в ваших инструкциях или руководстве пользователя.

На этом установка кольца на поршень завершена, и можно предпринять последующие шаги для завершения сборки двигателя. Хотя установка поршневых колец на поршень является критически важным этапом в процессе сборки, ее может выполнить любой, если будут предприняты соответствующие шаги. Процесс просто требует проведения правильных измерений, обеспечения чистоты и использования методов установки.

Ищете качественный кованый поршень для своего велосипеда? Нажмите здесь, чтобы узнать, что доступно для вашей машины.

я неправильно поставил поршневые кольца?

Для владельцев Mitsubishi Eclipse, Eagle Talon, Plymouth Laser и Galant VR-4 1990–1999 годов выпуска. Войдите, чтобы удалить большую часть рекламы.

Регистрация Авторизоваться

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.
