Как измерить силу тока мультиметром: учимся измерять ток по инструкции

Самой актуальной причиной является поломка зарядного устройства. Принцип работы устроен таким образом, что с помощью снижения электронапряжения временный ток преобразовывается в постоянный. Чтобы данная схема работала, не обойтись без диодного моста и понижающего трансформатора.

Напряжение зарядки должно быть выше на процентов, нежели заявленные характеристики данного параметра у самой батареи. Величина тока также должна быть на 10 процентов больше объема батареи.

Зарядка может происходить также и от автомобильного аккумулятора, в случае чего выше описанные пункты не стоит учитывать. Для правильной проверки необходимо подключить лампу, номинал которой будет соответствовать зарядке. Но более простой способ — это проверить напряжение мультиметром, ведь именно этот прибор даст более подробное состояние проверяемого зарядного устройства. Но и тут есть свои подводные камни, ведь подзарядка для различного типа приборов происходит по-разному, а значит и способы проверки будут отличаться.

Машины и мотоциклы заняли значительную нишу в нашей жизни, в каждой семье просто обязано быть транспортное средство. Данный тип зарядных устройств используется для машин и мотоциклов, которые крайне редко эксплуатируются, и соответственно заряд от генератора не происходит. Отличие таких зарядок от других заключается в большей мощности, дающие на выводе большой ток.

Первым делом нужно измерить выходное электронапряжение зарядного устройства.

Если аккумулятор полностью исправен и заряжен, то напряжение на выводе должно быть в пределах 13,,4 В. Чтобы измерить напряжение нужно перевести тумблер на мультиметре в режим DCV. В данном случае, при условии, что зарядка при полном разряде аккумулятора не будет давать напряжение на выводе 13,2 В, применение данного устройства нежелательно.

Также нужно провести проверку корпуса зарядки, если она допустима конструкцией. Для проверки силы зарядного тока нужно переключить на режим амперметра, который включён в цепь последовательно.

Также нужно учитывать управление зарядного устройства, если оно ручное, то нужно выставить ток используя переключатель, а если же предусмотрено автоматическое управление необходимо учитывать, что ёмкость аккумулятора не должна быть меньше одной десятой от общего объема.

Проверка данных устройств довольно проста и сводится к тому, что нужно измерить напряжение на выводах, которое ни в коем случае не должно отклоняться от напряжения в мануале по использованию или на наклейке на корпусе.

Мультиметр нужно перенаправить в режим измерения электронапряжения постоянного тока, если функция автоматической настройки не поддерживается.

В связи с незначительными размерами подобных устройств добраться до контактов щупами весьма затруднительно и удобно будет воспользоваться самыми простыми швейными иглами. Если данный способ не помог, тогда остается только разобрать корпус ЗУ и поискать выводы с припаянными концами электрического шнура.

Заряжать такие устройства можно только используя более усовершенствованные приборы. В таких зарядных устройствах обычно присутствуют два силовых вывода и один управляющий. Для передачи информации о работоспособности и состоянии батареи в зарядном устройстве необходим управляющий вывод.

Это помогает ограничить ток ЗУ при перегреве или достижении номинального заряда. Для проверки напряжения достаточно измерить напряжение на выводах контактов.

По сути проверка может быть завершённой, но как известно, в каждом правиле есть свои исключения. Нередко бывают случаи, когда зарядное устройство абсолютно исправно, но процесс зарядки по какой-то причине не происходит или отключается, не зарядив батарею.

В таких случаях необходимо отключить аккумулятор и выполнить следующие действия. Разобрать корпус, так как эти устройства имеют защиту от постороннего внешнего воздействия и попадания различных предметов, после чего припаять к выводам провода.

Так как это весьма сложный процесс нужно применить острые предметы для проделывания борозд между креплениями корпуса. После разбора и подключения можно использовать мультиметр для проверки заряда.

Если же номинальное значение прыгает от номинального до нуля причиной может быть ослабление силовых контактов. Главная Инструмент электрика Как можно проверить силу тока зарядного устройства мультиметром.

Содержание 1 Как же работает зарядка? Оценка статьи:. Пока оценок нет.

Как проверить Power Bank и на какие его параметры нужно обратить внимание

Аккумулятор выполняет важную роль в автомобиле. При повороте ключа зажигания он посылает ток на стартер. С его помощью происходит запуск двигателя. Если он разряжен завести машину не получится. Поэтому, чтобы не возникли проблемы с запуском, особенно это важно в зимний период, необходимо периодически следить за емокстью аккумуляторной батареи.

Хотелось бы иметь одно зарядное устройство для основных типов Напряжение (ток) заряда регулируется в ШИМ режиме транзистором IRF

Как измерить силу тока мультиметром

В наш век компьютерных технологий каждый человек встречается в быту с различного рода аккумуляторами и зарядными устройствами. Ведь без них не будут работать наши любимые гаджеты и бытовые приборы. Как всем известно, к ним в комплектах идут устройства, которые заряжают данные приборы, но они не вечны и наступает такой момент, когда зарядка не заряжает, или заряжает, но заряд кончается неимоверно быстро. Самой актуальной причиной является поломка зарядного устройства. Принцип работы устроен таким образом, что с помощью снижения электронапряжения временный ток преобразовывается в постоянный. Чтобы данная схема работала, не обойтись без диодного моста и понижающего трансформатора. Напряжение зарядки должно быть выше на процентов, нежели заявленные характеристики данного параметра у самой батареи.

Как можно проверить силу тока зарядного устройства мультиметром

В частности если речь идет об электрохозяйстве, нередко приходится прибегать к помощи мультиметра. Этот компактный и относительно недорогой по нынешним временам прибор позволяет тестировать бытовую технику и освещение, выявлять неполадки в домашней электрической сети, контролировать уровень заряда батареек и аккумуляторов, становится незаменимым при различных электромонтажных работах. Но кроме наличия самого мультиметра, необходимо еще и умение работать с ним. Вот здесь бывает сложнее. Если, скажем, с прозвоном провода, определением наличия и величины напряжения обычно проблем не возникает, то с замером силы тока у многих возникают неясности.

Стоит отметить что старые аккумуляторы 5-ти летки не стоит заряжать, или реанимировать какими либо дедушкиными способами. Во первых — это бесполезно, или даст только кратковременный эффект, второе — небезопасно.

Как правильно измерить напряжение, сопротивление, силу тока мультиметром

Регистрация Вход. Ответы Mail. Вопросы — лидеры А разве понятие «эфир» можно всерьёз рассматривать в электронике? Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка.

Как проверить мультиметром

Привет, пользователи гаджетов на Андроидах и посетители сайта undelete-file. Вы интересовались — а какой ток зарядки способно выдать зарядное устройство? Ведь, чем выше ток — тем быстрее зарядится смартфон или планшет в пределах разумного конечно! Допустим на дешевой зарядке с Алиэкспресс для телефона написано 5В 2А, а по факту эта зарядка выдает только лишь 0,,7А, поэтому не о какой быстрой зарядке речи идти не может! Чтобы узнать ток зарядки телефона , в нашем случае — андроид, нужно установить бесплатную программу Ampere и запустить её. У нас можно скачать ampere pro 2.

ставиш на постоянный ток, на амперы, диапазон от 1 до 10 ампер примерно, и последовательно в цепь его. . тоесть 1 провод (любой) не трогаем как.

Как проверить заряд аккумулятора автомобиля

При покупке портативного аккумулятора мы обращаем внимание на его характеристики, которые указывает нам его продавец или на отзывы других покупателей. Но стоит заметить, что не всегда эта информация соответствует действительности, иногда продавцы дают ложные сведения о характеристиках своего товара, так как иначе его будет трудно продать. Более полную проверку своего устройства мы можем сделать только после покупки, так как она занимает много времени и в магазине ее произвести просто нет технической возможности.

Как узнать, эффективны ли ваши зарядные устройства

По мере того, как в нашу жизнь входят все больше портативных устройств, требуется организация их электропитания. Линейка предлагаемых аккумуляторов, как и разнообразных зарядных устройств к ним, растет. Хотелось бы иметь одно зарядное устройство для основных типов существующих аккумуляторов. В предлагаемой статье рассказано о попытке создания подобного блока. На вход подается выпрямленное напряжение порядка 14 — 24 вольт можно и меньше , получаемое от различных источников трансформатор с выпрямителем, готовый блок стабилизированного питания, либо питание от автомобильного прикуривателя. Здесь главным условием является достаточное напряжение и мощность источника, необходимые для заряда нужного типа и емкости аккумулятора батареи.

Основное назначение стартерной аккумуляторной батареи АКБ указано в ее названии: это источником энергии для работы стартера. То есть, главную свою роль АКБ играет на стадии пуска двигателя, а затем энергия в бортовую электросеть поступает от генератора.

Как правильно использовать мультиметр

Измерение силы тока мультиметр справа переносим предварительно щуп мультиметра в положение ADC — с правого гнезда в левое, переключатель режимов — как на фото. На фото выше приведены измеренные цифровым мультиметром значения нормального — рабочего напряжения и силы тока для новых батареек и аккумуляторных батарей, необходимых для нормального функционирования аппаратуры — фотоаппаратов аккумуляторные батарейки AAA, AA самих мультиметров — батарейка крона, системных плат компьютера — батарея таблетка. Сила тока измеряется кратковременным прикосновением на контакты в течение 1, секунд, так как в противном случае возможно полное разряжение измеряемого элемента питания. Так как даже для измерения силы тока в 12 вольтовых автомобильных аккумуляторных батарей необходим сверх — мощный мультиметр, приведенный на фото мультиметр с максимальным значением 10А — скорее всего просто сгорит! Для проверки проводника — цепи на разрыв тестер переводится в режим прозвонки — на фото пиктограмма на корпусе внизу чуть правее середины — в виде точки и нескольких закрывающихся скобочек. Щупы перетыкаем если нужно в режим измерения напряжения, то есть втыкаем в правые гнезда мультиметра.

Проверка зарядки при помощи мультиметра

Забыли пароль? Изменен п. Расшифровка и пояснения — тут.

Как определить силу тока зарядного устройства телефона?

Советы и секреты начинающим

Как измерить силу тока мультиметром

На приборах сила тока, которую они могут выдержать, указывается редко. Основными считаются напряжение и потребляемая мощность. Но в некоторых случаях без определения этой характеристики не обойтись. Мы расскажем, как измерить силу тока мультиметром и как можно использовать полученные данные.

Для чего измерять силу тока

Измерение силы тока в электротехнике проводится реже, чем напряжения или сопротивления. Но она необходима:

Для определения фактической мощности электроприбора P. Зная напряжение источника U и применив формулу Р=UxI, можно получить значение работы в ваттах.
Для проверки цепей или отдельных устройств на соответствие данной нагрузке. Если она слишком большая, возможен перегрев проводников и выход приборов из строя.
Для поиска утечки тока в аккумуляторе. Зачастую автовладельцы обнаруживают, что он разрядился при отсутствии нагрузки в гараже или на стоянке. Простая проверка помогает найти активных потребителей и отключить их, тем самым решить проблему.
Для расчета необходимой емкости источника. Например, при измерении светодиодной лампы установлено, что сила тока потребления равна 20 мА, а батарейка при данном сопротивлении нагрузки может обеспечить 900 мА. Тогда тока источника хватит на 45 часов работы светодиода.
Для поиска неисправностей при ремонте бытовой техники. Какие-либо отклонения в потреблении тока в меньшую сторону будут свидетельствовать о наличии неработающих участков.

В электротехнике или радиотехнике сила тока не менее важна, чем напряжение. Для ее определения в профессиональной работе раньше использовались амперметры. С появлением универсальных мультиметров эти исследования стали значительно проще и доступнее.

Особенности измерений

Если представить, что электрический ток — это текущая по трубе вода, а напряжение — действующий напор, то многие понятия и формулы становятся понятными. Когда труба перекрыта, то напор есть, а воды нет. Пока не появится потребитель, то есть нагрузка, он не потечет. А сопротивление — это подводные камни в русле, мешающие свободному прохождению потока, но заставляющие его работать.

Сила тока в физическом понимании — это количество заряженных частиц, протекающих в единицу времени через определенную точку системы. Измеряется она в амперах А или миллиамперах мА.

Измерения проводятся с помощью амперметров, а также бытовых или профессиональных мультиметров. Цифровые измерители просты и удобны в работе. Они позволяют установить не только силу тока и напряжение, но и другие характеристики — сопротивление, емкость конденсаторов, частоту переменного тока и т.д. Опасной для человека считается сила тока, превышающая 15 мА, при которой происходит спазм мышц. А удар в 100 мА — это практически всегда смертельный исход. Поэтому все работы, связанные с сетями под напряжением, должны производиться строго с соблюдением техники безопасности.

Алгоритм измерения силы тока мультиметром

Универсальные тестеры с питанием от батареек помогут быстро и точно определить нужные параметры цепи. Порядок стандартных действий:

выставляется нужный режим;
щупы подключаются к разъемам на измерительном приборе;
мультиметр встраивается в цепь;
после подключения источника питания снимаются показания.

Главное условие — обязательно должна присутствовать нагрузка, которая собственно и определяет значение силы тока. Это могут быть любые электроприборы с сопротивлением больше 0.

Выбор режима

На корпусе мультиметра расположен переключатель, который нужно перевести в сектор для измерения силы тока. Постоянный ток можно исследовать практически на всех мультиметрах. На шкале для него есть обозначения — А с прямой чертой и 3 пунктирами под ней, DCA и/или значок 10А. Профессиональными приборами можно измерять силу тока до 20 А.

Если параметры тока неизвестны, рекомендуется устанавливать переключатель на максимальный диапазон. Так вы убережете прибор от короткого замыкания и порчи. Затем, когда порядок величины будет установлен, ручку можно повернуть в другую позицию для получения более точных данных.

В некоторых моделях не предусмотрено измерение переменного тока. Но покупать другой мультиметр совсем необязательно. В этом случае можно использовать различные приспособления, например, готовые или самодельные резисторы. Их сопротивлением должно соответствовать 1 Ом. Тогда согласно закону Ома I=U/R снимаемое напряжение численно будет равно силе тока на данном участке цепи.

Также используется метод с выпрямлением диодным мостом. На вход подается переменный ток, а на выходе он постоянный. Затем можно проводить измерения своим мультиметром.

Подключение щупов

Щупы, прилагаемые к мультиметру, изготовлены в разных цветах — черный «минусовый» и красный для нагрузки. Они вставляются в гнезда на корпусе:

черный в СОМ;
красный в VΩmA или 10А.

Рекомендуется устанавливать проводники в разъемы с заведомо большим диапазоном, то есть сразу в 10 А. Особенно это важно, если верхний предел величины точно не известен. Измеряемый ток будет сначала определяться грубо, а при необходимости переключатель можно перевести в более тонкий регистр.

Измерение

Мультиметр для определения силы тока всегда подключается в цепь последовательно с нагрузкой или в разрыв. В качестве источника питания можно использовать бытовую электросеть или блок питания. По правилам электробезопасности сначала необходимо собрать всю систему, а затем подключить электричество.

Если на дисплее мультиметра высветились нули, значит, произошел обрыв и проводимость отсутствует. Иногда это показывает, что предел измерений установлен высоковато. В последнем случае нужно отключить питание и перенастроить мультиметр в соответствии с ожидаемой величиной, то есть переставить в другой разъем красный щуп и выставить более низкий предел измерений.

Переменный ток

В большинстве сетей — бытовых или промышленного назначения — протекает переменный ток. Он гораздо легче трансформируется и меньше теряет при передаче на дальние расстояния, чем постоянный.

При измерении напряжения или сопротивления мультиметр подключается параллельно нагрузке, но для определения силы тестер нужно встроить в разрыв цепи. В этом заключается определенная сложность. Но не обязательно резать провода. Можно использовать разборные разъемы. Например, специальную пару проводников со штырьками на одном конце и с «крокодилами» на другом. Штырьки вставляются в розетку, а «крокодилами» замыкают цепь на клеммах или вилке.

Самодельные приспособления также удобны. Если приходится проводить много измерений, то без них не обойтись. На рисунке вы видите устройство, которое поможет в работе без всякой опасности получить удар током.

Важно распределить правильно все проводники: фаза подключается к контакту одной розетки, ноль — к другой, между остальными устанавливается перемычка. Чтобы измерить силу тока, нагрузка подключается к первой розетке, а мультиметр ко второй. При подаче питания в замкнутой цепи легко определить силу тока.

Не разрывая проводника можно провести измерения с помощью токовых клещей. Они предназначены для работы как с переменным, так и постоянным током. Прибор внешне похожи на мультиметр с двумя круглыми зажимами. Между ними помещается исследуемый провод. Принцип установки режимов и диапазона аналогичен мультитестеру.

Постоянный ток

Источники такого тока — это аккумуляторы, блоки питания, генераторы и батареи. Поскольку отсутствует пульсация, «плюс» и «минус» всегда постоянны.

Постоянный ток при низком напряжении менее опасный, чем переменный. Он не вызывает патологических изменений в организме при разряде до 500 В, но свыше уже становится гораздо разрушительнее постоянного. В любом случае при работе с электричеством необходимо быть очень осторожным. Даже банальная батарейка в 9 В при определенных условиях может выдать достаточно травмирующий ток.

Измерение силы постоянного тока производится также в разрыве цепи. Допускается напрямую без нагрузки подключать к мультиметру батарейки с малой емкостью, но снимать показания нужно очень быстро, чтобы не вывести тестер из строя. При этом переключатель выставляется на максимум, а красный щуп помещается в разъем на 10 А.

Определение утечек

Иногда даже после небольшого простоя автомобильная аккумуляторная батарея отказывается давать необходимый заряд для запуска двигателя. В связи с этим владельцев авто интересует, как измерить силу тока аккумулятора мультиметром и откуда появилась утечка.

Аккумулятор — это источник постоянного тока с достаточно большой емкостью. Электроэнергия производится в нем в результате химических реакций, а после разрядки батарея вновь может восполнить нехватку тока от зарядного устройства.

Существует норма утечки тока в системе автомобиля, которая не превышает 30-50 мА. Но даже зимой это не должно стать причиной разрядки аккумулятора. Во время стоянки электроэнергия тратится на работу автомобильных гаджетов — сигнализации, часах, аудиосистемы, навигации и т.д. Энергопотребление их мало — не более нескольких десятков миллиампер.

Критические утечки, которые приводят к разрядке батареи, возникают из-за дополнительных потребителей или короткого замыкания в цепи. Определить их можно с помощью мультиметра:

Отключить все устройства, потребляющие энергию. Выключить зажигание и вынуть из замка ключ.
Установить режим измерения постоянной силы тока на 10 А.
Устроить в цепи разрыв — «минус» аккумулятора подключить к разъему СОМ мультиметра, красный щуп соединить с помощью крокодила с бортовой сетью автомобиля.

В таком состоянии утечек, свыше допустимых 30-50 мА, быть не должно. Но если они присутствуют, придется искать причину. Нештатные потребители могут быть среди установленных самостоятельно устройств — магнитолы, противотуманных фар, подогрева сиденья, сигнализации и т.д.

Чтобы точно определить, что именно из этого является «виновником» энергопотерь, каждый вид оборудования нужно отсоединить от цепи и повторить испытания.

Часто расположенные вблизи движущихся частей автомобиля провода перетираются, что может стать причиной короткого замыкания. Поэтому все электрические коммуникации обследуются на наличие повреждений и изолируются.

Если же и после этих мероприятий добиться устранения утечки не удалось, проверка проводится при отключенных предохранителях и реле. Причины также могут крыться в неисправном генераторе или стартере.

Как измерить силу тока мультиметром в розетке

На такой вопрос есть единственно правильный ответ — это невозможно. В розетке присутствует только напряжение на контактах. Ток появится лишь после подключения нагрузки — лампочки или электроприбора.

Если напрямую подключить мультиметр к розетке, при соединении фазы и 0 в цепи произойдет короткое замыкание, поскольку сопротивление ничтожно мало. В лучшем случае сгорит предохранитель и выйдет из строя сам мультитестер, но последствия могут быть гораздо хуже.

Автоматическая защита домовой сети отреагирует отключением электропитания. Свет погаснет везде, а розетки не будут работать. Кроме того, искры от перегоревшего тестера могут вызвать пожар, ожог и другие неприятности, поэтому не стоит измерять ток в розетке даже ради эксперимента.

Как мультиметром измерить силу тока зарядного устройства

Устройство для зарядки аккумуляторов преобразует переменный ток из сети в постоянный с помощью трансформатора, выпрямителя и стабилизатора напряжения. Для автовладельцев производятся пуско-зарядные устройства — ПЗУ, — которые сочетают функции зарядки аккумулятора и запуска двигателя при севшей батарее. При этом заряда может вовсе не быть или в течение нескольких минут создается частичный заряд, необходимый для начала работы мотора.

В некоторых моделях ЗУ отсутствует индикация заряда, поэтому есть проблема с определением ампеража. Легко проверить силу тока можно обычным мультимером:

Аккумулятор необходимо снять с автомобиля и подключить к зарядке.
На мультиметре выставить шкалу на 10 А, а красный щуп вставить в разъем тоже на 10 А.
«Плюс» зарядного устройства присоединить к положительному полюсу батареи.
«Минус» зарядника соединить черным щупом с базой мультиметра (гнездо СОМ).
Красный щуп подключить ко второй клемме аккумулятора.

При включении зарядного устройства в сеть мультитестер покажет силу тока в цепи. Задача будет решена даже без амперметра-индикатора.

Сколько вольт выдает зарядное устройство автомобиля

Ближе к концу осени у автомобилистов нередко возникает вопрос качественной зарядки аккумулятора. Как же это делать для достижения наилучшего результата?

Свинцовые аккумуляторные батареи заряжаются от источника «выпрямленного» (постоянного) тока. Для этого годится любое устройство, позволяющее регулировать ток или напряжение зарядки, при условии что оно обеспечивает увеличение зарядного напряжения до 16,0-16,5 вольт. В противном случае зарядить современную 12-вольтовую батарею полностью, до 100 процентов ее емкости не удастся.

Для зарядки положительный вывод зарядного устройства соединяется с клеммой (+) аккумулятора, а отрицательный вывод — с клеммой (-).

Существуют два режима зарядки: режим неизменности тока и режим неизменности напряжения. По своему влиянию на продолжительность жизни аккумулятора эти режимы равнозначны.

Зарядка в режиме неизменности тока.
Аккумулятор заряжается при токе, сила которого составляет одну десятую часть от номинальной емкости при двадцатичасовом разряде. То есть, для аккумулятора, имеющего емкость 60 А/ч (ампер в час), нужен зарядный ток 6А. Недостаток этого режима зарядки состоит в необходимости неоднократного (через каждые 1-2 часа) контроля величины тока и его регулирования, а также сильное выделение газов в конце процесса.

Для того чтобы снизить газовыделение и обеспечить более полную заряженность аккумулятора полезно применять постепенное уменьшение силы тока по мере повышения напряжения заряда. При достижении напряжением значения 14,4 вольт ток заряда нужно уменьшить наполовину до 3 ампер (для аккумулятора, емкостью 60 А/ч) и продолжать зарядку, пока не начнется газовыделение.

В современных аккумуляторах, не снабженных отверстиями для доливки воды, после увеличения напряжения зарядки до 15 вольт полезно еще раз уменьшить зарядный ток наполовину — до 1,5 ампер (для аккумулятора, емкостью 60 А/ч).

Полностью заряженным аккумулятор можно считать, если напряжение и ток зарядки остаются неизменными 1-2 часа.

У так называемых необслуживаемых аккумуляторов состояние полной заряженности наступает при значении напряжения, равном 16,3-16,4 вольт (разница зависит от качества электролита и состава сплавов, из которых сделаны решетки).

Зарядка в режиме неизменности напряжения.
При использовании этого метода уровень заряженности аккумулятора в конце процесса зависит от величины напряжения зарядки, выдаваемого зарядным устройством. Так после непрерывной 24-часовой зарядки при значении напряжения 14,4 вольт 12-вольтовый аккумулятор будет заряжен до 75-85% от своей емкости, при значении напряжения 15 вольт — до 85-90%, а при 16 вольтах — до 95-97%. Полностью за 20-24 час. аккумулятор заряжается при подаче на него напряжения 16,3-16,4 вольт.

В зависимости от емкости и внутреннего сопротивления аккумулятора в момент начала зарядки сила проходящего через него тока может превышать 50 ампер. Поэтому во избежание выхода его из строя в зарядных устройствах предусмотрено ограничение максимального тока до 20-25 ампер.

В процессе зарядки напряжение на клеммах аккумулятора постепенно достигает значения напряжения зарядного устройства, а сила тока заряда уменьшается почти до нуля (при условии что величина напряжения зарядки меньше напряжения, при котором начинается выделение газов). Таким образом зарядку можно производить без постоянного внимания человека. Показателем окончания зарядки здесь считается увеличение напряжения на клеммах аккумулятора до 14,3-14,5 вольт. В это время обычно включается зеленый световой сигнал, показывающий момент достижения требуемого напряжения и окончания процесса зарядки.

На практике для нормальной зарядки (до 90-95% емкости) необслуживаемых аккумуляторов современными зарядными устройствами с максимальным напряжением 14,4-14,5 вольт обычно требуется время более 24 часов.

Зарядка аккумулятора на автомашине.
На автомашине аккумулятор подзаряжается в режиме неизменного напряжения во время работы двигателя. По договоренности с изготовителями аккумуляторов автопроизводители устанавливают в генераторах напряжение зарядки 13,8-14,3 вольта — меньшее, чем напряжение, при котором происходит интенсивное газовыделение.

При понижении температуры воздуха возрастает внутреннее сопротивление аккумулятора, из-за чего эффективность его зарядки в режиме неизменности напряжения уменьшается. По этой причине аккумулятор на автомашине полностью возможно зарядить не всегда, а в зимнее время при напряжении на клеммах 13,9-14,3 вольта и включенных фонарях дальнего света заряженность АКБ не превышает 70-75%. В связи с этим зимой в условиях низких температур, небольших расстояний пробега автомобиля и частых пусках холодного двигателя полезно хотя бы раз в месяц заряжать аккумулятор в помещении с применением зарядного устройства.

Контроль плотности электролита.
У только что заряженного аккумулятора показатель плотности электролита в каждой банке должен находиться в пределах 1,27-1,29 г/см3. По мере расхода заряда плотность постепенно снижается и у аккумулятора, разряженного наполовину, составляет 1,19-1,21 г/см3. При полном разряде плотность электролита доходит до 1,09-1,11 г/см3.

У нормально заряженного аккумулятора, не имеющего внутренних коротких замыканий, показатель плотности электролита во всех банках примерно одинаков с расхождением не более 0,02 г/см3.При возникновении внутреннего замыкания в какой-либо из банок плотность электролита в ней будет ниже, чем в остальных, на 0,10-0,15 г/см3.

Плотность электролита и других жидкостей измеряют прибором, который называется ареометром. Для различных жидкостей у ареометра имеются сменные денситометры (от латинского слова densum — плотность, густота, вязкость).

Во время замера плотности ареометр по возможности нужно держать так, чтобы поплавок не касался стенки трубки. Вместе с этим измеряется температура электролита, и плотность вычисляется из расчета, что его температура равна +25°C. Для этого показание ареометра увеличивается или уменьшается на значение, которое берется из таблицы, приводимой в соответствующей спецлитературе.

Если напряжение рабочего цикла на аккумуляторе будет менее 12,6 вольт, а плотность электролита — менее 1,24 г/см3, следует проверить напряжение на клеммах при работающем двигателе и поставить аккумулятор на зарядку.

Регулярно выполняя эти несложные действия, можно добиться долговременной и безотказной работы аккумулятора в любое время года.

Важнейшим рабочим параметром автомобильного аккумулятора является напряжение. Полностью севшая батарея не только не способна провернуть двигатель внутреннего сгорания, но и не позволит включить даже огни аварийной сигнализации. Чтобы не оказаться в ситуации, когда потребуется заводить машину с толкача или просить «прикуривать», необходимо знать сколько вольт должен показывать полностью заряженный автомобильный аккумулятор.

Почему важно отслеживать уровень заряда аккумулятора

Важно поддерживать необходимый уровень заряда батареи не только во время эксплуатации, но и во время стоянки машины. При длительном хранении АКБ, которая показывает недостаточный уровень напряжения, на свинцовых пластинах будет образовываться оксидная плёнка, которая обладает плохими показателями электропроводимости. По этой причине у аккумулятора заметно снизится ёмкость и общий эксплуатационный ресурс.

В зимнее время года оставление автомобиля на улице с разряженной батареей чревато полным выходом её из строя. Дело в том, что если напряжение на клеммах аккумулятора ниже нормы, плотность электролита существенно снижается и жидкость может полностью замёрзнуть в банках. Лёд расширяясь разрушит внутренние электроды изделия, и батарея окажется полностью неработоспособной.

Низкий уровень заряда батареи во время запуска двигателя приведёт к повышенным длительным нагрузкам на электрическую проводку, щётки электродвигателя стартера и контакты втягивающего реле.

Как проверить уровень заряда

Уровень заряда многих современных моделей аккумулятора можно проверить по встроенному в верхнюю крышку индикатору. Если «глазок» такого устройства зелёного цвета, то аккумулятор находится в полностью заряженном состоянии. Более точно определить значение разности потенциалов на клеммах устройства можно с помощью мультиметра.

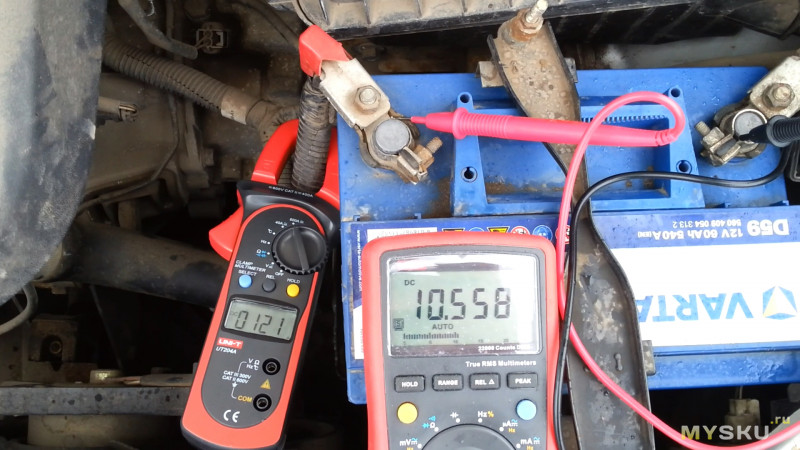

Для того чтобы замерить напряжение на аккумуляторе мультиметром достаточно перевести измерительный прибор в режим измерения постоянного тока. Затем подключить чёрный щуп к минусовой клемме батареи, а красный – к положительной. На цифровом дисплее высветится значение электрического напряжения, с точностью до десятых долей вольта.

Если АКБ обслуживаемая, то определить уровень заряда можно с помощью ареометра. В полностью заряженном аккумулятора плотность электролита составит не менее 1,27 г/см3.

Сколько вольт должен показывать полностью заряженный АКБ

Автомобильная аккумуляторная батарея состоит из 6 банок, каждая из которых выдаёт напряжение более 2 вольт. Такие отдельные элементы соединяются последовательно, поэтому в результате напряжение полностью заряженного и исправного аккумулятора всегда превышает значение 12 В.

Без нагрузки

Без нагрузки на клеммах полностью заряженного аккумулятора напряжение составит 12,6 В. На некоторых моделях, а также сразу после зарядки АКБ, это значение может находиться в пределах 12,9 – 13,2 v.

Нагрузочная вилка

Под нагрузкой

Под нагрузкой напряжение на клеммах может быть существенно ниже номинального. Измерение этого параметра осуществляется с помощью нагрузочной вилки, которая представляет собой вольтметр с низкоомным резистором. Полностью заряженный аккумулятор, должен показывать значение напряжения при подключении измерительного прибора не менее 9 вольт.

Таким образом, при наличии нагрузочной вилки и мультиметра можно всегда точно определить состояние авто аккумулятора, как под нагрузкой, так и без неё.

До скольки вольт АКБ считается еще заряженным

Если аккумулятор уже не заряжен на 100%, то каждому владельцу машины необходимо знать при каких значениях напряжения батарея ещё может эксплуатироваться.

Без нагрузки

Если от источника тока не запитано электрооборудованием машины, то он должен выдавать не менее 11,9.

Под нагрузкой

Под нагрузкой значение разности потенциалов на клеммах не должно опускаться ниже 9 В.

Если показатели напряжения ниже вышеуказанных значений, то АКБ необходимо как можно скорее подключить к зарядному устройству.

При каком напряжении нужно ставить на зарядку

Своевременная подзарядка севшей батареи позволит полностью восстановить её ёмкость и избежать разрушительного воздействия сульфатации и замёршей воды в зимнее время года на свинцовые пластины.

При следующих показателях напряжения на клеммах АКБ в обязательном порядке должна быть поставлена на зарядку:

Без нагрузки ниже 11,9 В.
Под нагрузкой ниже 6 В.

Как правило, в таком состоянии аккумуляторная батарея уже не способна справиться с запуском двигателя внутреннего сгорания.

Уровень заряда	12 Вольт	Плотность электролита
Двигатель должен без проблем заводиться
100 %	12. 7	1.265
95 %	12.64	1.257
90 %	12.58	1.249
85 %	12.52	1.2451
80 %	12.46	1.233
75 %	12.4	1.225
70 %	12.36	1.218
65 %	12.32	1.211
60 %	12.24	1.204
55 %	12.1	1.197
50 %	12	1.19
40 %	11.9	1.176
Двигатель с трудом может завестись или не завестись
30 %	11.75	1.162
20 %	11.58	1.148
Батарея полностью разряжена и не подает признаки жизни
10 %	11.31	1.134
0 %	10.5

Старайтесь не держать батарею в погранично допустимой зоне.

Как влияет окружающая температура на уровень заряда

При отрицательной температуре воздуха скорость химических реакций существенно замедляется. В результате этого в зимнее время года уровень заряда батареи будет немного ниже, также существенно увеличивается расход электричества за счёт более тяжёлого проворачивания коленвала из-за загустевшего машинного масла.

При эксплуатации в жарком климате нормально заряженная батарея способна отдать большее количество электричества, но в то же время заметно увеличится и саморазряд аккумулятора.

В общем, если АКБ эксплуатируется в экстремальных условиях за её техническим состоянием следует наблюдать более пристально, чем при использовании в рекомендованном заводом-изготовителем диапазоне температур.

Остались вопросы или есть что добавить? Тогда напишите нам об этом в комментариях, это позволит сделает материал более полным и точным.

Автор О Марат задал вопрос в разделе Техника

Зарядное устройство на аккумулятор выдает в максимальном режиме 17. 5 вольт, зачем нужен такой режим зарядки, на сколько я- и получил лучший ответ

Ответ от Олег Тимошин[гуру]
Это напряжение холостого хода зарядного устройства, теперь по поводу зарядного тока – кислотные обслуживаемые аккумуляторы заряжаются стабильным током, равным 1/10 ёмкости аккумулятора, чтобы в течении 10 часов его полностью зарядить, далее – на полностью заряженном кислотном 12-ти вольтовом аккумуляторе должно быть напряжение холостого хода 14,3-14,5 вольта, ориентируясь на которое его от зарядки отключает автоматика ЗУ.

Напряжение всех литиевых аккумуляторов 3,7-4,2 вольта (в
подробнее.

Как проверить емкость автомобильного аккумулятора тестером и мультиметром

Содержание:

Зачем калибровать батарею ноутбука
Программный сброс контроллера
Признаки поломки
Как пользоваться внешним аккумулятором Power Bank
Емкость
Необходимые инструменты
Методика определения ёмкости
Правила калибровки батареи ноутбука
А как зарядить сам повер банк
Внутреннее сопротивление
Емкость аккумулятора
Проверка посредством мультиметра
Как пользоваться Power Bank
- Вы хотели бы оставить свой отзыв?
Простая проверка емкости АКБ USB-тестером с последующим уточнением
править Происхождение
- Консоль

Зачем калибровать батарею ноутбука

Чтобы батарея компьютера прожила как можно дольше, пользователям советуют не позволять устройству умирать от нулевого процента заряда или доходить до экстремально низких значений. Также рекомендуется заряжать батарею до 100% лишь время от времени и снимать девайс с зарядки в основном за несколько процентов до завершения.

У подобной практики есть минус – измеритель оставшегося заряда и времени может сойти с ума и начать отображать неправильные данные. Иными словами, в батарее может быть еще 10%, а компьютер будет считать, что элемент питания уже почти на нуле. Результат – внезапное отключение.

Для справки
: калибровка батареи чудом не продлит ее жизнь. Скорее эта процедура просто заставит устройство отображать более точную информацию об оставшемся заряде и времени работы. Инструкция актуальна для ноутбуков на Windows 7, Windows 8 и Windows 10.

Также надо подчеркнуть, что этот процесс не причинит вред аккумулятору
, как некоторые могут утверждать. Калибровка – это не более чем прохождение обычного цикла заряда до 100%, разряда в 0% и зарядки обратно. Кто бы что не говорил, калибровка никаким образом не вредит компьютеру.

Программный сброс контроллера

Как узнать емкость аккумулятора

На некоторых сайтах вы можете увидеть рекомендацию воспользоваться программой Battery EEPROM Works. Это действительно очень мощная и продвинутая утилита, которая может в некоторых случаях буквально реанимировать аккумулятор. Но есть одно большое НО! Чтобы пользоваться ею, нужно знать очень много и уметь разбираться в электросхемах, а также иметь необходимые переходники, которые далеко не всегда легко достать в свободной продаже. Мы не будем рекомендовать вам эту программу для использования в домашних устройствах, так как можно очень легко бесповоротно испортить аккумулятор. Что же тогда вам подойдёт?

Окно программы Battery EEPROM Works

Практически каждый производитель имеет встроенные утилиты управления питанием. Её можно скачать на сайте поддержки, на странице загрузки драйверов вашего устройства, а в некоторых случаях утилита может быть либо предустановленной, либо записанной на идущий в комплекте диск с драйверами. Выберите функцию сброса или калибровки и в точности следуйте указаниям, высвечивающимся на экране. Чаще всего утилита разряжает батарею до нуля, после чего выполняет зарядку до 100%. Контроллер запомнит крайние показатели уровня заряда и станет работать, как и сразу при покупке.

Признаки поломки

Как проверить предохранитель мультиметром

Электроника – сложная вещь, поэтому определить поломку аккумулятора лишь на основе внешних признаков достаточно сложно. Но, если изначально знать основные признаки неисправности питания, то эта задача становится куда проще. Поэтому стоит запомнить основные признаки, свидетельствующие о недостаточном заряде или поломке автомобильного аккумулятора. Среди них:

отсутствие свечения от индикатора заряда аккумулятора;
щелчки при запуске стартера;
медленная работа стартера;
слабое свечение фар.

Вся электроника автомобиля дает сбои, если аккумулятор имеет слабый заряд. Хотя проблемы могут быть по другим причинам, комплекс этих признаков явно означает неполадки АКБ.

Совет! Если на вашем аккумуляторе встроен индикатор заряда, то определить работоспособность куда проще. Зачастую индикатор имеет два цвета: зеленый и белый. Первый свидетельствует о нормальном состоянии устройства, а второй означает низкий уровень жидкости. Если же индикатор вовсе не работает, то АКБ нужно зарядить.

При одном из подобных признаков рекомендуется проверить автомобильный аккумулятор доступными методами. Также рекомендуется провести внешний осмотр, включающий поиск повреждений, а также проверку резервуаров и электролита.

Как пользоваться внешним аккумулятором Power Bank

Как проверить диод мультиметром

Power Bank — Мобильный источник энергии для смартфонов, телефонов, планшетов, плееров, видеокамер, фотоаппаратов, GPS-навигаторов, а также прочих гаджетов.

Простота использования Power Bank! Если кратко, то вместо подключения телефона к зарядному устройству, которое вставляется в розетку, вы просто подключаете телефон к внешнему аккумулятору, благодаря чему становитесь мобильными, подвижными и можете делать это в любом месте;) .

Зарядка мобильного устройства от внешнего аккумулятора.

Подключите ваше устройство к повербанку через шнур, который идет в комплекте с вашим телефоном/планшетом.

Большинство повербанков должны автоматически начать заряжать мобильное устройство сразу же после его подключения. Если же после подключения телефон так и не начался заряжаться, то необходимо нажать кнопку ON/OFF один раз, два раза или держать зажатой пару секунд — все зависит от модели внешнего аккумулятора.
Хочется отметить, что в большинстве случаев автоматически зарядка телефона не начнется, если внешний аккумулятор уже лежал некоторое время с подключенным шнуром, и вы подключили к нему телефон, в таком случает точно нужно будет включать внешний аккумулятор нажатием на кнопку ONOFF.
Горящий индикатор на универсальном зарядном устройстве сигнализирует о том, что идет процесс зарядки. Когда ваше устройство зарядится полностью, то внешний аккумулятор автоматически отключится. Эта функция присуща большенству качественых повербанков, и сделана для того, чтобы не было перезарядки аккумулятора телефона и он не вышел из строя, поэтому рекомендуем не экономить на качестве, потому что потом все равно заплатите за ремонт телефона.
По мере разрядки внешнего аккумулятора на нем будет гореть все меньше индикаторов.

Зарядка внешнего аккумулятора.

Подключите внешний аккумулятор к сетевому зарядному устройству (СЗУ), которое вы используете для зарядки своего телефона/планшета, или который идет в комплекте с повербанком (что сегодня встречается крайне редко, т.к. производитель не хочет ударажить стоимость повербанка, ведь считает что раз покупаете повербанк, то уже есть мобильное устройство с зарядкой).
После подключения к СЗУ на внешнем аккумуляторе начнут мигать индикаторы, которые показывают процесс зарядки и уровень текущей емкости повербанка. По мере зарядки будут загораться все больше индикаторов. Если все индикаторы горят – внешняя батарея полностью заряжена.
После полной зарядки power bank должен автоматически отключиться, что предохраняет его от перезарядки и увеличивает срок службы его аккумуляторов.

Эксплуатация внешнего аккумурятора

Чтобы повербанк прослужил долго, соблюдайте следующие рекомендации:

Не оставляйте его в местах с низкими температурами. Помните, что холод очень сильно уменьшает емкость всех аккумуляторов.
Заряжайте повербанк только качественными сетевыми зарядными и исправными шнурами. Еще раз повторюсь, не покупайте дешевых аксессуаров, потом дороже обойдется ремонт телефона или повербанка.
Чаще пользуйтесь внешними аккумуляторами, а уж если оставляете на долгое время без дела, то старайтесь чтобы заряд был на уровне 80%. Я, например, уже не помню когда заряжал телефон от сетевого зарядного устройства. в офисе — от внешнего аккумулятора, в кафе/барах — от внешнего аккумулятора, дома — то же самое. Благодаря повербанкам можно продлить и срок службы аккумулятора телефона — поставили на зарядку мобильник и за один раз зарядили на 100%. Забудьте про постоянное подключение и отключение, когда позвонили на телефон, который привязан к розетке.
Компании-лидеры по продажам повербанков (Yoobao, Xiaomi, Pineng) дают гарантию на 500 циклов заряда/разряда повербанка, чего хватит на 7-8 лет активной эксплуатации, поэтому не стесняйтесь, заряжайтесь при любой необходимости.

При покупке мобильного зарядного устройства, в комплекте, как правило, идет только один шнур для зарядки, само устройство, инструкция (скорее всего на английском или китайском).

Ёмкость батареи на примере внешнего аккумулятора на 10 000 mAh

С одного полного заряда внешней батареи можно зарядить:

4,6 раз iPhone 5s
4 раза iPhone 6
1,6 раз iPad mini
2,3 раза Mi 4
3,2 раза Huawei honor3c
2,6 раза Samsung S5

Особое внимание хочу обратить на выбор продавцов, проверке внешнего аккумулятора на оригинальность и качество самого внешнего аккумулятора, что будет рассмотрено в следующих статьях.

Емкость

Этот показатель является основой для автомобильного аккумулятора. Он отражает собой время, которое способна работать батарея без потери силы тока. Она измеряется в ампер-часах и является важным фактором при приобретении подобных устройств.

Количество энергии, которое способна содержать батарея, постепенно снижается в процессе ее эксплуатации. Это важный фактор для работы автомобиля, поэтому нужно контролировать его и периодически замерять. Для этого имеется несколько методов:

контрольный разряд;
расчет посредством мультиметра;
с помощью специальной техники.

Хотя первые два метода достаточно сложны, они позволяют в домашних условиях определить емкость батареи. Последний же требует специальной аппаратуры, которая зачастую имеется на СТО. Если же найти такую аппаратуру, то самостоятельная проверка емкости существенно упрощается.

Важным нюансом является то, что проверки проводятся лишь на полностью заряженном аккумуляторе. В противном случае результат будет некорректен.

Необходимые инструменты

Для проверки необходимо иметь нагрузочный элемент, обеспечивающий ток около 0,1-0,5С, где С – ёмкость батареи. Например, при емкости 50 А/ч, нагрузочный элемент должен обеспечить ток около 5-25А. В качестве нагрузки можно использовать мощные резисторы или автомобильные лампы накаливания. Последний вариант удобен тем, что на цоколе лампы указывается мощность, а ток определяется по формуле I=P/U, А, где P – мощность, ватт, U — напряжение, вольт. Кроме того, у ламп нет проблем с перегревом и недостатка рассеиваемой мощности. Одна автомобильная лампа мощностью 60 ватт, при 12В питании обеспечит ток около 5А. Такой нагрузки достаточно для тестирования батарей емкостью до 50А/ч. Если мощности одной лампы или резистора не хватает, их соединяют параллельно. При этом мощность и ток параллельных соединённых элементов складываются.

Необходимое сопротивление резисторов можно рассчитать по формуле R=U/I, Ом. Резисторы должны обладать достаточной рассеиваемой мощностью, не менее чем P=UI, Вт. Недостаточная мощность приведёт к сильному нагреву и быстрому выходу из строя резистора.

Ещё один вариант, использовать в качестве нагрузки нагревательную спираль, или любой провод с высоким удельным сопротивлением (нихром, фехраль и др.). Рассчитать необходимое сопротивление можно по формулам, приведённым выше. Уменьшение длины провода приводит к уменьшению сопротивления и наоборот.

Мультиметр подойдёт любой, электронный или стрелочный, с пределами измерения напряжения от 20В и тока от 10А.

Методика определения ёмкости

Наилучшие результаты, при отсутствии специального оборудования, даёт метод контрольного разряда. В зависимости от сопротивления нагрузки, на проведение теста потребуется разное количество времени. Теоретически, на разрядку током 0,1С потребуется около 8-10 часов. С увеличением нагрузки время пропорционально уменьшается. Порядок действий по определению ёмкости при помощи мультиметра следующий:

Полностью заряжаем аккумулятор. Если после окончания зарядки показания вольтметра не достигают 12,6-12,7В, аккумулятор непригоден для работы.
Переключаем мультиметр в режим вольтметра и устанавливаем предел не менее 15-20В.
Измеряем начальное напряжение на клеммах. Оно должно быть не ниже 12,6-12,7В. При более низком значении возвращаемся к пункту 1. Для проведения измерения, щупы мультиметра подключаются непосредственно к клеммам батареи. Pic1
Отсоединяем мультиметр от клемм аккумулятора и соединяем последовательно с нагрузочным элементом. Pic2.
Переключаем мультиметр в режим амперметра с пределом не менее 10-20А(в зависимости от величины нагрузки)
Кратковременно присоединяем нагрузку к клеммам, измеряем ток. Запоминаем измеренное значение.
Отсоединив мультиметр, подключаем нагрузку напрямую к клеммам батареи. Pic3
Засекаем время начала работы.
Переключаем мультиметр в режим вольтметра с пределом 15-20В.
Подключаем вольтметр напрямую к клеммам и контролируем момент окончания теста, наблюдая за снижение напряжения в процессе разряда. Pic4

Конечное напряжение, соответствующее полному разряду, находится на уровне 10,8В. При достижении 10,8В, разряд следует прекратить и определить время работы. Для большей точности среднюю токовую нагрузку следует принять немного ниже, чем было измерено в начале теста, в пункте 6. Дело в том, что при снижении напряжения в процессе разряда ток тоже немного упадёт. К примеру, при 12,6В и 5А, сопротивление нагрузки R=U/I=12,6/5=2,5Ом. При снижении напряжения до 10,8В, ток будет равен I=U/R=10,8/2,5=4,3А. Таким образом средний ток для расчёта можно взять Iср=4,7А.

Емкость рассчитывается по формуле Q=I*t, где I – величина разрядного тока, А, t – время работы, часов. Например, время работы составило 7 часов. Ёмкость аккумулятора составит Q=Iср*t=4,7*7=33А/ч.

Очевидно, что увеличение нагрузки сократит время проведения испытания, однако результаты будут искажаться вследствие влияния внутреннего сопротивления аккумулятора. Оптимальная величина тока нагрузки находится в пределах 0,1С-0.2С.

Как измерить емкость аккумулятора: видео

Рабочие способы восстановления аккумулятора автомобиля после глубокой разрядки
Какой должна быть плотность электролита в аккумуляторе для зимы и лета?
Пошаговая инструкция по зарядке аккумулятора автомобиля

Правила калибровки батареи ноутбука

Калибровка аккумулятора планшета или ноутбука очень простая: заряжаете устройство до 100% (можно подержать его на зарядке дольше обычного, чтобы убедиться в полном заряде), а затем позвольте ему разрядиться до мертвого состояния. После этого обратно зарядите компьютер до 100%. Измеритель аккумулятора подсчитает, сколько действительно
времени уходит живет устройство от одного заряда, после чего будет точнее отображать проценты оставшегося заряда и приблизительное время жизни.

Некоторые производители ноутбуков включают в список программного обеспечения простые утилиты для автоматической калибровки батареи. Обычно эти приложения проверяют полный заряд батареи, отключают настройки управления питания и позволяют аккумулятору разрядится в ноль, чтобы мозги ноутбука могли правильно посчитать время жизни. Загляните на сайт производителя своего компьютера, чтобы проверить, есть ли у него такая утилита или нет. Также можно посмотреть руководство пользователя онлайн или то, что лежит в коробке с ноутбуком или планшетом.

А как зарядить сам повер банк

Пользоваться портативным аккумулятором для мобильных устройств действительно очень просто. Так же как легко с его помощью заряжать смартфоны или планшеты, не вызывает трудностей и процесс зарядки непосредственно самого внешнего АКБ. Для этого необходимо взять зарядное устройство от вашего смартфона или планшета (в комплекте с внешней батареей часто не идёт никаких проводов, чтобы удешевить себестоимость оборудования) и подключить к электросети.

Power bank заряжается от электросети

Индикаторами процесса будут все те же светодиодные огни. С течением времени они все должны загореться, что будет свидетельствовать о том, что повер банк полностью заряжен. Как только зарядка окончена, система автоматически отключает питание, чтобы предотвратить перезарядку (может стать причиной поломки АКБ или уменьшить срок его службы).

Внутреннее сопротивление

Внутреннее сопротивление — также достаточно важный параметр аккумулятора. Единицей измерения внутреннего сопротивления является миллиом (мОм). Сопротивление, в свою очередь, зависит от емкости одного элемента (банки) аккумулятора, числа этих элементов, типа аккумулятора, срока службы и условий работы. Определяется внутреннее сопротивление с помощью приборов-анализаторов.

Во время работы аккумулятора внутреннее сопротивление постепенно увеличивается. Если аккумулятор имеет сопротивление в целых 500 Ом, то можно сделать вывод о том, что он имеет весьма солидный возраст или просто неправильно использовался.

Большое внутреннее сопротивление приводит к повышенному расходу электроэнергии и, как следствие, к меньшему времени работы приборов, так как по закону Ома большое сопротивление значительно увеличивает потребляемый ток и одновременное падение напряжения. А при сильном падении напряжения подключенный электроприбор принимает аккумулятор за разряженный или же просто за тот, который не в состоянии работать. В результате аккумулятор не может выдать всю запасенную энергию, что значительно сокращает время работы электроприборов.

Саморазряд аккумулятора — это самопроизвольная утечка электроэнергии из заряженного аккумулятора в течение некоторого времени. Этому явлению подвержены практически все виды аккумуляторов, независимо от их устройства и электрохимического типа.

Для количественного определения саморазряда служит величина энергии, которую теряет аккумулятор на протяжении определенного периода времени, и исчисляется он в процентах от величины полностью заряженного аккумулятора. Величина саморазряда — не постоянна, так, в первые сутки после зарядки она достигает максимальных значений, а затем постепенно уменьшается.

В связи с этим, принято измерять величину саморазряда в первые сутки, а затем через месяц после заряда. На саморазряд также имеет влияние температура окружающей среды, причем взаимосвязь между величиной саморазряда и температурой пропорциональна. Имеется в виду, что при повышении температуры увеличивается и величина саморазряда.

К примеру, у некоторых типов аккумуляторов при повышении температуры от 20 до 30 градусов величина саморазряда увеличивается в два раза. Если говорить о более конкретных его значениях, то для аккумуляторов Ni-Cd типа нормальной считается величина 10% в сутки, а аккумуляторы Ni-MH типа имеют несколько большую величину саморазряда, для Li-Ion и для Li-Pol эта величина настолько мала, что ее оценивают только через месяц после заряда. Что же касается месячной величины саморазряда, то для этих же типов аккумуляторов соответственно имеем такие параметры:

Ni-Cd — 20%
Ni-MH — 30%
Li-Ion — 10%

Эти показатели являются среднестатистическими, и могут несколько отличатся у каждого конкретного аккумулятора.

Для определения величины срока службы аккумулятора используют количество циклов между зарядом и разрядом аккумулятора, которое он способен выдержать во время эксплуатации, не меняя при этом в значительных пределах своих главных параметров, таких как емкость, величина саморазряда, в!гутрсннее сопротивление.

Также учитывается время, которое истекло с момента изготовления аккумулятора. В том случае, если емкость уменьшается до 60% номинального значения, аккумулятор считается вышедшим из строя. На срок службы влияют самые различные факторы:

тип аккумулятора
способ заряда
условия эксплуатации
правильность обслуживания

В зависимости от используемой электрохимической системы все аккумуляторы делятся на следующие типы:

SLA/Pb — классические свинцово-кислотные
Ni-Cd — никель-кадмиевые
Ni-MH — никель-маталлгидридные
Li-Ion — литий-ионные
Li-Pol — литий-полимерные, которые являются относительно новым словом в современной технике.

Емкость аккумулятора

Емкостью аккумулятора — это количество запасенной электроэнергии, которой обладает аккумулятор. Это одна из самых главных характеристик аккумулятора, ведь от емкости зависит время работы электроприборов, подключенных к аккумулятору.

Емкость аккумулятора измеряется в миллиампер-часах (мА*ч). При этом на этикетке или же непосредственно на аккумуляторе указывается номинальная емкость. Дело в том, что номинальная емкость не всегда равняется реальной. Реальная емкость аккумулятора может отличаться от номинальной в диапазоне от 80 до 110%. Связано это с тем, что на протяжении всего срока эксплуатации аккумулятора, его реальная емкость постепенно меняется, как правило, в сторону уменьшения и, кроме всего прочего, зависит от множества дополнительных факторов. Значительно влияют на реальную емкость условия эксплуатации и обслуживания, время эксплуатации и способ зарядки аккумулятора.

Проверка посредством мультиметра

Метод проверки емкости посредством мультиметра или вольтметра довольно сложен, хотя и быстр. Для измерения этого показателя понадобится следующее оборудование: мультиметр, а также прибор, который будет потреблять приблизительно половину заявленной емкости устройства. Другими словами, при емкости в 7 А/ч потребление должно составлять около 3,5 А.

При этом стоит учесть напряжение, при котором работает прибор. Оно должно составлять 12 В. Для таких задач подойдет обычная лампа от автомобильной фары, но все же потребление стоит подбирать соответственно своему аккумулятору.

Недостатком такого метода является то, что с его помощью нельзя сказать точную емкость АКБ. Можно лишь узнать текущий процент емкости от первоначальной. Другими словами, такой тест определяет износ устройства.

Метод схож с ранее упомянутым способом проверки заряда аккумулятора. Подключив определенный прибор, необходимо подождать пару минут, после чего замерять напряжение на клеммах. После необходимо сверять по следующим параметрам, определяющим процент от первоначальной емкости:

более 12,4 В — 90-100%;
между 12 и 12,4 В — 50-90%;
между 11 и 12 В — 20-50%;
менее 11 В — до 20%.

Однако уже при показателе меньше 50% емкости ездить с таким аккумулятором нельзя. Это комплексно вредит всему автомобилю.

Интересно! Если в качестве питаемого прибора подключалась лампа, то по ней можно определить поломку аккумулятора. Если она светит тускло или мигает, то такая батарея однозначно неисправна.

Полученный результат нужно сравнить с процентом, после чего сопоставить с заявленной емкостью. Это позволит приблизительно определить текущую емкость и вынести соответствующее решение насчет дальнейшей эксплуатации устройства.

Определить емкость аккумулятора куда проще посредством контрольного разряда или специальных тестеров. Использование второго варианта позволит получить быстрый результат, поэтому они используются в различных сервисах и мастерских. Первый же метод заключается в замере скорости разрядки АКБ на основе силы тока.

Емкость автомобильного аккумулятора — важный фактор, который стоит учитывать и регулярно проверять, так как со временем ресурс устройства уменьшается, емкость стремительно снижается. Существенное снижение сказывается на работе электроники автомобиля, поэтому стоит тщательно за этим следить.

Что касается метода контрольной зарядки, в этом видео описываются нюансы этого метода. Это позволит узнать точную емкость АКБ, используя лишь подручные инструменты:

Схема самодельного зарядного устройства для аккумулятора
Как правильно почувствовать габариты авто
Информация об автомобиле по VIN-коду
Действия при заносе на заднем приводе, переднем, полном

Как пользоваться Power Bank

Все больше людей, чтобы продлить работу своих гаджетов и свободно пользоваться ими при любых обстоятельствах, покупают зарядное устройство Power Bank. Этот автономный источник энергии имеет множество достоинств, которые способствовали его популярности. Например, корпус устройства из прочного пластика или алюминия оберегает аккумулятор от повреждений даже в результате падения. Форма, вес и размеры устройства компактны, эргономичны и удобны для тех, кто много путешествует. Все составные элементы портативной зарядки, в том числе литий-ионные батареи, имеют высокое качество. И это, конечно же, далеко не все. Но, как и любое другое устройство, портативный аккумулятор будет работать исправно, эффективно и долго, если им правильно пользоваться. Упрощает задачу то, что Power Bank в эксплуатации очень прост. Вам лишь нужно сделать два шага: соединить портативное зарядное с гаджетом при помощи USB-кабеля или используя нужный переходник; нажать на кнопку включения. Далее процесс подзарядки будет проходить автоматически, и когда закончится, устройство отключится самостоятельно. Все время его работы Вы можете быть совершенно спокойны, так как специальные системы безопасности не допускают перегрева аккумулятора, защищают от перезаряда, короткого замыкания или резких скачков напряжения. Также, пока идет подзарядка, горят световые индикаторы, а по мере того, как расходуется энергия аккумулятора, они по очереди гаснут. Благодаря этому Вы можете следить за уровнем заряда батареи внешнего устройства. Как видно, никаких сложных инструкций по эксплуатации нет. Однако есть еще несколько рекомендаций, которых стоит придерживаться: Проводите первоначальную зарядку аккумулятора от компьютера или сети в течение суток. Расходуйте энергию устройства первые пять раз до полной разрядки, и каждый раз заряжайте его, по крайней мере, 15 часов. В дальнейшем полная разрядка должна повторяться раз в месяц или даже в три месяца. В остальных случаях подзаряжайте устройство, когда в аккумуляторе есть хотя бы немного энергии. Каждые три месяца не реже одного раза заряжайте батарею устройства. Такая зарядка всегда должна быть 100-процентной. Начинайте подзарядку гаджета до того, как он окончательно разрядится. Если Вы в течение долгого времени не планируете пользоваться портативным устройством, то не храните его в полностью заряженном или разряженном виде. Пусть уровень заряда будет примерно 50-процентным. Не пользуйтесь аккумулятором при чрезмерно низкой или высокой температуре. Храните его в сухом прохладном месте, не держите рядом с работающим конвектором или печкой, оберегайте от воды. Высокотехнологичное производство с грамотным и тщательным подходом к делу, которым славится компания Xiaomi, дает гарантию качества и надежности Mi Power Bank. А эти советы еще больше продлевают срок службы устройства и помогают достигнуть максимальной мощности аккумуляторных батарей.

Вы хотели бы оставить свой отзыв?

Удобные и интересные гаджеты занимают в жизни каждого человека достаточно важную нишу. Трудно даже представить насколько девайсы делают жизнь проще, увлекательнее и ярче. В нашем онлайн-магазине подобраны все самые популярные вариации как гаджетов, так и аксессуаров, без которых их эксплуатация невозможна.

У нас вы подберете:

проводные и новые беспроводные наушники;
зарядки;
разнообразные USB-кабели;
колонки, соединяющиеся с проигрывателем по каналу блютуз;
фитнес трекеры;
качественные копии айфонов;
модные и классические аксессуары для гаджетов;
электропилки для маникюра и другие нужные девайсы.

Преимущества приобретения современных товаров у нас:

Простая проверка емкости АКБ USB-тестером с последующим уточнением

USB-тестер для измерения емкости аккумуляторов имеет очень богатый функционал — с его помощью измеряется емкость батарей планшета, смартфона, повербанка. На основании того, что показывает этот прибор, можно составить представление об изношенности аккумуляторов: стоит ли менять батарею, либо нужно приобретать новый девайс.

С помощью всего лишь одной кнопки управления можно измерить разные показатели, в том числе и емкость аккумуляторной батареи того или иного устройства. Кнопка переключает ячейки памяти тестера и режимы работы. Если в подключаемом устройстве достаточный уровень напряжения, тестер включается.

Показатель емкости АКБ измеритель отображает как правило в левом нижнем углу. Точность замеров тестером не является стопроцентной, а посему рекомендуется воспользоваться несложной математической формулой на основании следующего примера.

Допустим, у вас есть некое устройство (телефон, повербанк или планшет), которое, будучи полностью разряженным, зарядилось в промежуток времени, равный 3 часам. Если вы ради любопытства сделали замер тока с помощью тестера, и его показатель составлял, например, 1,15 А, реальная емкость аккумуляторной батареи вашего устройства вычисляется путем перемножения меж собой этих двух чисел. 1,15 ампер — это 1150 миллиампер, умножаем это число на 3 и получаем 3450 мАч. Так измеряется реальная емкость. Если на вашем устройстве «вместимость» тока указана производителем в несколько раз больше фактической, это просто стандартный рекламный ход, верить которому не стоит.

править Происхождение

Собственно, цитата «MAH BOI» (искажённое ввиду говённой дикции короля «my boy») и макрос, который она обычно сопровождает (этот самый король Харкинян, отпивая из кубка и широко открыв рот, выговаривает «о»), взяты из дилогии игр сериала The Legend of Zelda для консоли Philips CD-i — Link: The Faces Of Evil и Zelda: The Wand of Gamelon (1993). Игры эти делали не родные разработчики из Nintendo, а совершенно левая голландско-американо-российская публика, о которой будет рассказано ниже. На Philips CD-i была еще Zelda’s Adventure (1994), но делали ее другие люди.

Консоль

Да, это «консоль»

Консоль была любопытная. В то время Nintendo и Sega как раз вели позиционную войну приставок, и Sega выпустила приставку к приставке (да-да) Sega CD, позволявшую Sega MegaDrive проигрывать диски. Nintendo ахнула и ринулась конструировать адекватный ответ. Сначала она попыталась сойтись с Sony и начать совместные разработки, но ничего не вышло, потому что копирасты из «большой Н» просохатили криво написанный контракт, по которому выходило, что за игры на дисках отвечает только и исключительно Сони, а Нинтенды тут вообще и рядом не стояло. Президента Nintendo Хироши Ямаучи посетил острый приступ бугурта, и контракт с Sony был разорван вообще без каких-либо переговоров прямо на выставке, на которой сониевские инженеры представили прототип приставки. Sony вообще и шеф проекта Кен Кутараги в частности остались в полном ахуе, после чего решили развить CD-привод «Nintendo Play Station» до полноценной приставки с блэкджеком и шлюхами — «PlayStation». Тогда Nintendo нашла себе партнера в Европе — голландскую компанию Philips. Но спустя некоторое время Нинтенда снова отозвала контракт на производство приставок, увидев, как провалилась на рынке Sega CD. Однако Nintendo так и не смогла полностью отвязаться от Philips, потому что в качестве неустойки им пришлось оставить на время производства консоли права на нескольких своих персонажей. Так появились Hotel Mario и три «Зельды». Голландцы, естественно, спихнули производство игр в США, чтобы сэкономить.

видео и инструкция для чайников

Мультиметр является очень полезным прибором, который позволит, как начинающему, так и опытному электрику быстро проверить напряжение в сети, работоспособность электроприбора и даже силу тока в цепи. На самом деле, работать данным видом тестера совсем не сложно, главное запомнить правильность подключения щупов, а также предназначение всех диапазонов, указанных на передней панели. Далее мы предоставим подробную инструкцию для чайников о том, как пользоваться мультиметром в домашних условиях!

Знакомимся с тестером
Измеряем напряжение
Измеряем силу тока
Измеряем сопротивление
Используем прозвонку
Видео уроки по теме

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

OFF – тестер выключен;
ACV – переменное напряжение;
DCV – постоянное напряжение;
DCA – постоянный ток;
Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Измеряем силу тока

Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо. Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.

Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:

Измеряем сопротивление

Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.

Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.

Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Видео уроки по теме

Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!

Модель DT-832

MASTECH M300

DT 838

На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!

Советуем прочитать:

Список инструментов электрика
Как выбрать мультиметр для дома
Чем отличается зануление от защитного заземления
Как определить короткое замыкание в сети

Как проверить зарядное устройство с помощью мультиметра: объяснение!

Когда кажется, что новые батарейки, купленные несколько месяцев назад, не работают, это сбивает с толку. Уже разряжены аккумуляторы или что-то не так с зарядным устройством, вы начинаете задаваться вопросом. Не волнуйтесь, мы вас прикрыли.

Как проверить зарядное устройство?

Вставьте аккумулятор в зарядное устройство и включите его в розетку. Присоедините щупы к мультиметру. Коснитесь отрицательной стороны зарядного устройства черным щупом и положительной стороны зарядного устройства красным щупом. Если мультиметр показывает вольты, равные емкости аккумулятора, зарядное устройство в порядке.

Если вам интересно узнать больше об этой теме, у нас есть подробный раздел по ней. Мы будем обсуждать мультиметр и как проверить зарядное устройство в пошаговом порядке в следующих частях. Будь со мной до конца.

Проверьте, в порядке ли ваше зарядное устройство

Если вы постоянно работаете с перезаряжаемыми батареями, возможно, у вас дома есть зарядное устройство. Аккумуляторы стареют и в конце концов умирают. Но когда новая батарея перестает работать, мы начинаем задаваться вопросом, в порядке ли зарядное устройство.

Впрочем, беспокоиться не о чем. Проверить зарядные устройства очень легко с помощью мультиметра. Просто сопоставьте показания счетчика с батареями.

Помимо зарядных устройств, мультиметр может проверять силу тока, напряжение и другие электрические измерения. Его также можно использовать для проверки автоматических выключателей и катушек зажигания двигателя. Но в этой статье мы сосредоточимся только на зарядных устройствах.

Вещи, которые вам понадобятся

Чтобы проверить исправность зарядного устройства, вам потребуются электрические инструменты. Вам потребуется:

Аккумулятор / блок аккумуляторов
Рабочая розетка
Зарядное устройство
Мультиметр
Провода датчиков

Шаг 1. Извлечение аккумуляторов и включение питания

9000 Первый этап проверки2 зарядное устройство будет заключаться в извлечении из него всех аккумуляторов. Быстро почистите зарядное устройство и подойдите к розетке, чтобы подключить зарядное устройство. Выберите розетку, которую несложно подключить.

Включите зарядное устройство и убедитесь, что в нем есть электричество. Вы также можете проверить это с помощью мультиметра или использовать отвертку для тестера.

Шаг 2: Подготовьте мультиметр

Возьмите мультиметр. Он должен дать вам измерения вольт, как только вы начнете вводить его. Найдите провода датчика и подключите их к мультиметру, чтобы начать. Переведите глюкометр в режим DCV.

Зонды состоят из двух цветных проводов. Горячий или положительный окрашен в красный цвет, а неактивный или отрицательный — в черный. Эти щупы касаются источника электричества и дают показания подаваемого напряжения.

Шаг 3. Прикрепите черный щуп к отрицательному (-) контакту

Черный тестовый провод щупа напоминает отрицательную точку и должен соединяться с отрицательным контактом зарядного устройства. Если это зарядное устройство для батарей типа АА, то отрицательная сторона будет иметь металлический штырь.

Для зарядных устройств других типов найдите минус (-), отмеченный на отрицательном конце, и подсоедините тестовый щуп к этой точке контакта.

Шаг 4: Подсоедините красный щуп к положительному контакту (+)

Черный тестовый провод щупа обозначает положительный вывод мультиметра и должен быть подключен к положительному контакту зарядного устройства. Для зарядных устройств AA он должен находиться на противоположной стороне металлического штыря.

При проверке зарядных устройств, отличных от типа AA, найдите плюс (+), отмеченный положительным концом, и подключите тестовый щуп к его контактной точке.

Шаг 5: Проверка показаний и совпадение

Когда щупы мультиметра подключены к контактным точкам зарядного устройства, проверьте показания счетчика. Он должен иметь показания отрицательного или положительного заряда в вольтах.

Если показания мультиметра соответствуют вольтам аккумуляторов, которые должны заряжаться данным зарядным устройством, все в порядке. В противном случае возникли проблемы с зарядным устройством, и его следует починить или заменить.

Например, батарейки ААА, АА имеют емкость 1,5 вольта. Таким образом, зарядное устройство, предназначенное для зарядки этих аккумуляторов, должно выдавать 1,5 вольта, и мультиметр покажет это. Если выходное напряжение зарядного устройства ниже 1,5 В, у него проблемы.

Вот некоторые из наших рекомендуемых зарядных устройств, которые вы можете проверить:

5 Как работает мультиметр?

Мультиметр является одним из наиболее широко используемых электрических инструментов. Почти у каждого электрика на земле есть мультиметр. Он называется мультиметром, потому что он может давать показания многих электрических свойств. Это как универсальный инструмент.

Обычно имеет два зонда или иглы. Зонды имеют цветное покрытие. Черный означает отрицательный или свободный конец, красный означает положительный или горячий конец. Цифровой мультиметр также оснащен цифровым дисплеем, а аналоговый измеритель имеет стрелку, которая колеблется между положительными и отрицательными значениями.

Может измерять заземление, ток, напряжение и сопротивление. Его можно использовать для проверки электрических цепей, аккумуляторов, двигателей, домашней проводки, источников питания и многих других электротехнических товаров.

Часто задаваемые вопросы

Вопрос: Как узнать, что зарядное устройство сломалось?

Ответ: Вы не можете напрямую определить, испортилось ли ваше зарядное устройство, взглянув на него. Чтобы убедиться в этом, вам нужно запустить тест на нем с помощью мультиметра.

Вопрос: Как проверить выходной ток зарядного устройства?

Ответ: Обычно эта информация указана на корпусе зарядного устройства, упаковке или инструкции к нему. Но всегда можно проверить такую информацию с помощью мультиметра.

Вопрос: Как узнать, работает ли зарядное устройство?

Ответ: Если зарядное устройство заряжает аккумуляторы нормально, беспокоиться не о чем. Но если это не так, сначала замените батарейки. Если это решит проблему, то с зарядным устройством все в порядке.

Заключение

На этом мы подошли к концу. Мы надеемся, что ваши зарядные устройства в порядке или вы теперь понимаете , как проверить зарядное устройство . Если вы все еще не можете понять, как проверить свое зарядное устройство, отнесите его специалисту, он может вам в этом помочь.

Надеюсь, вам понравилась наша сегодняшняя часть. Оставьте нам отзыв, если хотите.

До свидания!

Как проверить систему зарядки автомобиля с помощью мультиметра (Простые шаги)

Коннор Дэвидс

В этой статье рассказывается, как проверить систему зарядки автомобиля цифровым мультиметром . Для этой цели мы будем использовать мультиметр, чтобы соответствовать совершенству результатов для данного компонента.

Сначала мы проверим состояние аккумулятора, затем температуру аккумулятора, после этого, когда аккумулятор будет в идеальном состоянии, мы проверим температуру генератора и, наконец, проверим нагрузку генератора. Это полный процесс проверки системы зарядки автомобиля.

Наиболее важным инструментом является цифровой мультиметр для отличного поиска неисправностей в системе зарядки автомобиля.

Система зарядки. Цифровые мультиметры используются для определения тока, напряжения, сопротивления, частоты, температуры, давления и вакуума, рабочего цикла и проверки диодов. Чтобы приступить к этим операциям, первая проблема, которую необходимо решить, — это жалоба двигателя НЕ ЗАПУСКАЕТСЯ. После этого мы пойдем шаг за шагом, чтобы проверить всю систему зарядки.

Содержание

Система зарядки автомобиля зависит от четырех методов:

Рабочая температура генератора,
Состояние заряда аккумулятора,
Нагрузка генератора,
Температура аккумулятора.

Как проверить систему зарядки автомобиля с помощью мультиметра Fluke 117

Для проверки системы зарядки автомобиля я использую цифровой мультиметр Fluke 117.
Для начала мы настроим мультиметр Fluke 117 на постоянное напряжение до 20 В.
Батарея, которую я проверяю, имеет напряжение 12,15 В, что нормально.
Подсоедините черный провод мультиметра к отрицательной клемме аккумулятора.
И красный провод мультиметра к плюсовой клемме аккумулятора.
Теперь заведите автомобиль.
Проверить мультиметр; показания на экране увеличиваются; 58 вольт.
Теперь запускаем вайпер, фары, аварийку, автономный обогреватель, автомагнитолу и проверяем мультиметром.
Мультиметр Fluke 117 показывает 58 вольт.
Это означает, что система зарядки работает нормально; если показания мультиметра ниже 12 вольт, это тревожная сигнализация для исправления системы.

Как проверить автомобильные аккумуляторы с помощью цифрового мультиметра Fluke 87?

Я использую цифровой мультиметр Fluke 87 для проверки автомобильного аккумулятора.
Определяет состояние батареи, если батарея заводится.
Переместите селектор на вольтметр постоянного/постоянного напряжения.
Вставьте красный щуп в красный вход, а черный щуп в черный порт мультиметра. Другие концы обоих проводов подключаются к положительному и отрицательному полюсам аккумулятора.
Включите вольтметр Fluke 87 В и нажмите кнопку min/max. Он покажет уровень заряда батареи, предположим, 12,8 вольт.
Теперь заведите автомобиль и выключите его.
Показания мультиметра изменились на 4 вольта; это потому, что генератор заряжает аккумулятор. Это означает, что элементы батареи живы.
Если вы измеряете 0 Вольт, это означает, что батарея разряжена, и вам необходимо ее зарядить.
Если показания вольтметра ниже 5 вольт, это признак необходимости замены батареи.

Как проверить генератор автомобильной системы зарядки с помощью Fluke 115-true RMS?

Для проверки автомобильного генератора Вы можете провести диагностику самостоятельно. Я проверяю это цифровым прибором Fluke 115 True RMS.
Ключом к запуску автомобиля является загорание шлагбаума, сообщающее о том, что аккумулятор не заряжается после запуска автомобиля.
Подсветка экрана должна погаснуть. Чем больше генератор переменного тока обеспечивает электричество для поддержания барьера и спроса на электроэнергию.
Возможно, вы включаете зажигание, если лампочка не гаснет, когда вы заводите машину, или если лампочка загорается во время движения, что указывает на проблему, связанную с генератором.
Начнем с базовой проверки напряжения генератора с помощью мультиметра.
Обычно подходящим зарядным напряжением считается диапазон от 13,00 В до 15,00 В.
Но в современных автомобилях есть генераторы переменного тока, управляемые ЭБУ, с гораздо более широким диапазоном альтернатив для вашего автомобиля.
Чтобы проверить нагрузку на генератор, вы включаете фары, кондиционер и столько же аксессуаров; тем самым вы увеличите потребление электроэнергии генератором.
Чтобы проверить более высокую эффективность при более высоких оборотах, даже стирая обороты двигателя примерно до 2000 в этой крышке, диапазон номинального напряжения генератора составляет от 13,2 до 14,8 вольт.
Подсоедините отрицательный и положительный выводы мультиметра к отрицательному и положительному полюсам аккумулятора.
Кабель проходит внутри жгута проводов к блоку предохранителей. Отрицательная клемма представляет собой альтернативный корпус; вот отрицательный провод, идущий от аккумулятора, который привинчен к шасси автомобиля, поэтому все шасси автомобиля становится гигантской отрицательной клеммой, поэтому различные компоненты автомобиля могут использовать здесь корпус в качестве заземления. Генератор крепится болтами или присоединяется к двигателю; альтернативный корпус становится заземлением для генератора.
Подключите мультиметр непосредственно к генератору; сравните это показание с предыдущим показанием батареи; если вы видите здесь разницу в показаниях более 0,5 вольта, найдите падение напряжения, где падение.
Давайте начнем подключать аккумулятор к положительному и отрицательному портам, и показание должно быть меньше 0,2 вольта; проверьте между портом B и кабелем и между кабелем и портом V, если эти соединения в порядке, то сам кабель неисправен. Таким образом, вы должны заменить его, чтобы проверить заземление.

Для проверки заземления сначала подключите красный провод мультиметра к более альтернативному корпусу, а черный провод к отрицательной клемме аккумулятора; опять же, показание должно быть меньше 0,2 вольта; если оно больше 0,2 вольта. Это означает, что у вас плохое заземляющее соединение, поэтому вы должны проверять все заземляющие соединения, пока не найдете плохое. Вы также наносите немного силиконовой пасты и переустанавливаете их; Вот как мы проводим базовый обычный тест с помощью мультиметра.

Как проверить генератор на машине?

Для этого выньте генератор из автомобиля. Современные автомобили очень чувствительны к перепадам напряжения, поэтому вы проверяете старые предохранители. Вы можете получить тест реле следующим образом; они являются реле государственной работы и очень недороги в некоторых автомобилях. ЭБУ регулирует мощность заземления генератора.
В этом типе конструкции вы можете использовать перемычку, чтобы обойти проблему и вручную подать питание или заземление на генератор. Если генератор при этом работает, то либо проводка, идущая от ЭБУ, неисправна, либо неисправна сама проблема; если это так, у вас есть три варианта; обойти ЭБУ, восстановить ЭБУ или заменить ЭБУ.

Прежде чем идти дальше, мы должны узнать, как работает генератор переменного тока, получая ток от аккумулятора. Этот ток идет прямо в регулятор напряжения, в зависимости от напряжения батареи. Затем регулятор напряжения регулирует величину тока, который он пропускает к узлу щеток. Итак, этот ротор теперь получает ток; ротор имеет много медной обмотки, и этот стержень получает ток и становится электромагнитом вокруг стержня.

Состоит из трех отдельных медных обмоток. Каждый конец обмотки подключен к паре диодов; когда ротор вращается, он индуцирует ток в статоре, потому что ротор постоянно вращается. Таким образом, полярность магнетизма, получаемого статором, постоянно меняется. Таким образом, направление тока, генерируемого на статоре, называется переменным током.
Поскольку нашему автомобилю нужен постоянный ток, он подается через пару диодов; преобразовать его в постоянный ток. Потому что у этого статора три отдельные обмотки и на каждую надо по два диода. В котором каждый требуется в сумме. Этот блок из шести диодов называется выпрямителем ; другой конец — это контакт B, поэтому этот преобразованный ток постоянного тока идет на батарею. Теперь мы тестируем каждый компонент, чтобы проверить регулятор напряжения в двигателе на частоте около 2000 об/мин и записать показания.

Несколько раз сотрите обороты и снова посмотрите напряжение; вы не должны видеть повышения напряжения между более высокими диапазонами оборотов. Получите постоянное показание 13,9 В в любое время.
Если напряжение повышается при чтении двигателя, регулятор напряжения неисправен; это основная причина состояния перезарядки при напряжении большинства генераторов переменного тока.
Регулятор элементарно заменить. Современные автомобили имеют генераторы с простым управлением, где компьютер класса регулирует подачу питания на генератор.

Как проверить ток батареи с помощью цифрового мультиметра Fluke 88 В?

Для проверки силы тока автомобильного аккумулятора я использую цифровой мультиметр Fluke 88V. Вы можете использовать любой измеритель, но основы одинаковы. В этом мультиметре два порта , ампер и микроампер. и общий порт .

Прежде всего, выключите двигатель автомобиля, закройте все двери и выключите все фары. Теперь выньте зажим отрицательной клеммы аккумулятора.
Вставьте черную головку в общий черный порт , а красную — в стойку усилителя. Конец красного вывода вставляется в зажим аккумулятора, снимается с аккумулятора, а другой черный конец касается отрицательной клеммы аккумулятора. Здесь мы будем использовать только один (отрицательный) вывод.
Теперь поверните циферблат на настройку напряжения постоянного тока и максимальное значение 20 вольт. Затем коснитесь черными ручками отрицательной клеммы.
Вы можете заметить, что на экране отображается 0,25 миллиампер ; золотой стандарт для показаний батареи: 0,50 миллиампер ; Это означает, что аккумулятор необходимо заменить.

Как проверить любую батарею, DD AA, AAA и 9v с помощью цифрового мультиметра?

Для проверки всех аккумуляторов нам понадобится мультиметр. Я использую мультиметр Fluke Digital . Как было сказано выше, настройки мультиметра одинаковы для всех измерителей.
Включите мультиметр и установите шкалу настроек на Режим D/C и красный провод в красный столб, положительный и черный провод в отрицательный, черный столб. Затем подсоедините положительный вывод щупа к положительной клемме аккумулятора, а отрицательный вывод — к отрицательной клемме аккумулятора.
Взял две батарейки по 9 А; один сдох, и щуп ведет к соответствующим концам. Итак, показания батареи 9 вольт. Другая батарея 9A совершенно новая, и я проверил показание мультиметра, которое составляет 9.78.
Но как узнать, хорошая батарея или плохая? Это не напряжение. Это внутреннее сопротивление, не только мультиметром.
Мы используем алюминиевый резистор. И подключите это к проводам мультиметра.
Мы используем зажим типа «крокодил» , чтобы соединить его с обоими концами батареи, чтобы создать цепь. Но, во-первых, я проверяю исправную батарею.
Показание мультиметра составляет 8,97 вольт, кроме 9 вольт. Что хорошо, и батарея работает.

Теперь я проверяю плохой аккумулятор, и показания на экране мультиметра 2,87 вольт после добавления сопротивления алюминия.
Предыдущее показание было 9 Вольт. Теперь экран мультиметра показывает, что показание слишком низкое, а батарея разряжена.
Аналогично проверяем батарейки AA, AAA, DC и с помощью сопротивления вместе с цифровым мультиметром подтверждаем, в рабочем состоянии батарейка или нет.

Часто задаваемые вопросы

Может ли неисправный аккумулятор стать причиной того, что генератор не заряжается?

Наиболее распространенная причина, по которой генератор переменного тока не заряжает автомобильный аккумулятор, заключается в том, что один из них выходит из строя. Вы можете быстро проверить напряжение, подключив мультиметр к аккумулятору при выключенном двигателе. Показание напряжения должно быть измерено между 12 и 13 вольтами.

Каковы признаки неисправного генератора?

Признаки неисправного генератора:
Проблемы с запуском или частые остановки
Запах горящей резины или проводов
Тусклое или слишком яркое освещение
Медленно работающие или неисправные аксессуары
Если батарея разряжена
Рычащие или скулящие звуки
Индикатор батареи на приборной панели

Вывод:

В этой статье я описываю как проверить систему зарядки автомобиля цифровым мультиметром. Он включает в себя автомобильный аккумулятор и генератор в автомобиле. Мы также проверили систему генератора на автомобиле. И проиллюстрируйте это вместе со схемой, чтобы показать процедуру подачи переменного тока в систему зарядки автомобиля, чтобы понять ее функцию и отказ системы. Кроме того, в этой статье мы научились проверять разряженные и живые батареи цифровым мультиметром с помощью прочного алюминиевого зажима и прикрепляли его к цифровому мультиметру с помощью крокодила для проверки ампер АА, ААА, 9Батареи А и D, С.

Related Posts:

Как проверить конденсатор с помощью мультиметра в цепи

Как проверить конденсатор с помощью мультиметра

Как измерить сопротивление с помощью мультиметра

Tags система зарядки автомобиля, Как проверить систему зарядки автомобиля, тест зарядка автомобиля

3 способа проверки солнечных батарей: мощность, напряжение и ток

В этом руководстве содержится все, что вам нужно знать о проверке солнечных батарей.

Вы узнаете:

Как проверить солнечную панель с помощью мультиметра
Как измерить выходную мощность солнечной панели
И многое другое

Приступим.

1. Как проверить солнечную панель с помощью мультиметра

Мультиметр — ваш лучший друг при проверке солнечных батарей.

Вы можете использовать его для измерения:

Напряжение холостого хода (Voc)
Ток короткого замыкания (Isc)
Рабочий ток

Вот как.

Что вам нужно

Мультиметр

Шаг 1: Измерьте напряжение холостого хода (Voc)

Найдите напряжение холостого хода (Voc) на этикетке с техническими характеристиками на задней панели вашей солнечной панели. Запомните этот номер на потом.

В этом уроке я использую панель Newpowa 100W 12V. Он имеет Voc 19,83 В.

Подготовьте мультиметр к измерению напряжения постоянного тока. Для этого подключите черный щуп к разъему COM на мультиметре. Вставьте красный щуп в клемму напряжения.

Установите на мультиметре настройку напряжения постоянного тока (и правильный диапазон напряжения, если у вас нет автоматического выбора диапазона). Он обозначается сплошной линией над пунктирной линией рядом с буквой V.

Вынесите солнечную панель на улицу и поместите ее под прямые солнечные лучи. Для достижения наилучших результатов наклоните его к солнцу.

Найдите положительный и отрицательный кабели солнечной панели. Положительный кабель обычно имеет штыревой разъем MC4, вокруг которого красная полоса.

Определите, какой кабель на вашей солнечной панели положительный, а какой отрицательный. Положительный кабель обычно имеет штыревой разъем MC4.

Коснитесь красным щупом мультиметра металлического штифта внутри положительного разъема MC4. Прикоснитесь черным щупом к металлическому штырю внутри отрицательного разъема MC4.

Считайте напряжение на мультиметре и сравните его с напряжением холостого хода (Voc), указанным на задней панели панели. (Если ваши показания напряжения отрицательные, поменяйте местами щупы и измерьте снова.)

Я измерил Voc 19,85 В на своей панели. Заявленное Voc для этой панели составляет 19,83 В, так что мы на месте.

Напряжение, измеряемое мультиметром, должно быть близко к напряжению холостого хода, указанному на задней стороне панели. Однако он не обязательно должен быть идентичным.

Если они похожи, ваша панель пока в хорошем состоянии. Можно переходить к следующему шагу — измерению тока короткого замыкания.

Если измеренное напряжение значительно меньше, чем Voc, попробуйте выполнить следующее, а затем повторите измерение:

Убедитесь, что это солнечный день, панель находится под прямыми солнечными лучами и направлена к солнцу
Убедитесь, что ни одна часть солнечная панель заштрихована
Очистите солнечную панель

Если ваши измерения все еще отключены, ваша солнечная панель может быть повреждена.

Шаг 2. Измерение тока короткого замыкания (Isc)

Определите ток короткого замыкания (Isc) на этикетке с техническими характеристиками на задней панели панели. Запомните этот номер на потом.

Isc моей панели составляет 6,56 А.

Подготовьте мультиметр к измерению силы тока. Для этого переместите красный щуп на клемму силы тока. Установите мультиметр на настройку усилителя (A), выбрав правильный предел, если у вас нет автоматического диапазона.

Предупреждение: Убедитесь, что размер предохранителя вашего мультиметра больше, чем ток короткого замыкания вашей панели. Размер предохранителя обычно указан над клеммой силы тока. Например, у моего мультиметра размер предохранителя составляет 10 А, а Isc моей панели — 6,56 А, так что со мной все в порядке.

Вынесите панель на улицу и поставьте ее под прямые солнечные лучи.

Прикоснитесь красным щупом мультиметра к металлическому штырьку внутри положительного разъема MC4. Прикоснитесь черным щупом к металлическому штырю внутри отрицательного разъема MC4.

Предупреждение: Вероятно, после завершения соединения появится искра. Это нормально.

Считайте ток на мультиметре и сравните его с током короткого замыкания (Isc), указанным на задней панели панели.

Измеряемый ток короткого замыкания должен быть близок к значению, указанному на задней панели панели. Однако это не должно быть одинаковым.

Например, я измерил только 6,08 А, но заявленное Isc моей панели составляет 6,56 А. Однако, когда я тестировал, в небе была небольшая дымка, плюс было 11 утра ноябрьского утра, так что я в порядке с этими результатами. В ясный летний день в полдень я ожидаю, что он будет почти идентичен Isc.

Если ваши измерения соответствуют значениям Isc, указанным на обратной стороне панели, отлично! Ваша панель работает нормально.

Для большинства людей измерение напряжения холостого хода и тока короткого замыкания — это все, что вам нужно сделать, чтобы проверить, что ваша солнечная панель находится в хорошем рабочем состоянии. Вы можете прекратить тестирование, если хотите.

Однако, если вы хотите продолжать в том же духе, есть и другие способы проверки солнечной панели с помощью мультиметра и без него. Продолжайте читать, чтобы узнать, как это сделать.

Если ваши измерения значительно отличаются от заявленного Isc, попробуйте выполнить следующие действия и измерьте еще раз:

Убедитесь, что это солнечный день и панель находится под прямыми солнечными лучами
Проверьте солнечную панель как можно ближе к полудню
Направьте солнечную панель к солнцу
Убедитесь, что ни одна часть солнечной панели не затенена
Очистите солнечную панель

Время года также влияет на мощность солнечной панели . Если ваши измерения не совсем соответствуют Isc, это может быть не ваша солнечная панель. Это может быть просто зимнее солнце.

Шаг 3: Измерение рабочего тока (тока PV)

Примечание: Вы также можете измерить ток PV, подключив солнечную панель к контроллеру заряда, что я обсуждаю ниже в методе № 2.

Правильно — вы можете использовать мультиметр, чтобы измерить, какой ток выдает ваша солнечная панель. Однако вам понадобится дополнительное оборудование:

Контроллер заряда от солнечной батареи (например, этот дешевый ШИМ-контроллер заряда)
Батарея (например, эта дешевая свинцово-кислотная батарея на 12 В 33 Ач)

Вот как:

Подключите контроллер заряда от солнечной батареи к аккумулятору.

Учебное пособие: Как подключить контроллер заряда к аккумулятору

Подсоедините переходные кабели к контроллеру заряда.

Учебное пособие: Как подключить солнечную панель к контроллеру заряда

Подсоедините отрицательный кабель солнечной батареи к отрицательному кабелю адаптера. НЕ подключайте положительный солнечный кабель.

Подсоедините отрицательный кабель солнечной батареи к контроллеру заряда, но оставьте положительный кабель солнечной батареи отсоединенным.

Подготовьте мультиметр к измерению силы тока, как вы это делали в шаге 2. Накройте солнечную панель полотенцем или положите ее лицевой стороной вниз на землю, чтобы она не генерировала никакой энергии.

Прикоснитесь красным щупом мультиметра к металлическому штырьку на штекерном разъеме MC4 (тот, который подключен к солнечной панели). Прикоснитесь черным щупом мультиметра к металлическому штырьку на гнездовом разъеме MC4 (тот, который подключен к контроллеру заряда), тем самым завершив соединение.

Подсоедините встроенный мультиметр к положительному кабелю солнечной панели.

Снимите полотенце с солнечной панели (или переверните его лицевой стороной вверх) и измерьте силу тока на мультиметре, чтобы узнать, какой ток вырабатывает ваша солнечная панель. Выход моей панели 4,46А.

Круто!

Вы можете поэкспериментировать с углом и направлением наклона панели, чтобы увидеть, как эти факторы влияют на выходной сигнал.

Вы можете сравнить это число с током при максимальной мощности (имп) на задней панели панели, чтобы увидеть, насколько близка к максимальной мощности ваша солнечная панель в настоящее время. Например, Imp моей панели составляет 6,26 А, а я измерил ток 4,46 А.

Хотя это может показаться далеким, на самом деле все не так уж и плохо. Солнечные панели обычно производят 70-80% своей номинальной выходной мощности, достигая почти 100% только в идеальных условиях. (Не говоря уже о дымке в небе во время испытаний, и это было позже в этом году.)

4,46 А составляет 71% от 6,26 А, поэтому это измерение соответствует ожиданиям.

Итак:

Вы научились тестировать солнечные батареи с помощью мультиметра.

Теперь пришло время поговорить о том, как измерить мощность солнечной панели. Правильно — вы узнаете, как точно узнать, сколько ватт производит ваша панель.

2. Как измерить выходную мощность солнечной панели с помощью контроллера заряда солнечной батареи

Вы также можете протестировать солнечные панели, подключив их к контроллеру заряда солнечной батареи.

После подключения можно измерить:

Фотоэлектрическое напряжение
Фотоэлектрический ток
Выходная мощность в ваттах

С некоторыми контроллерами заряда это сделать проще, чем с другими.

Renogy Wanderer 10A (слева) оснащен ЖК-дисплеем, на котором отображаются системные характеристики, позволяющие измерять и рассчитывать выходную мощность солнечной панели. Renogy Wanderer 30A (справа) имеет только светодиодные индикаторы, но он может подключаться через Bluetooth к приложению, чтобы сообщить вам системные характеристики на вашем телефоне.

Например, у некоторых есть ЖК-дисплеи, на которых отображаются характеристики системы, такие как ток и напряжение фотоэлектрических модулей, которые можно использовать для расчета мощности. Другие могут быть подключены через Bluetooth к вашему телефону, где вы можете контролировать свою систему и измерять ее выход.

А у некоторых нет ни того, ни другого — они не могут сказать вам, сколько энергии вырабатывает ваша солнечная панель. Избегайте этих.

Что вам нужно

Контроллер заряда солнечной батареи, который:
- Отображает напряжение и ток фотоэлектрической батареи (например, Renogy Wanderer 10A) или
- Имеет Bluetooth (например, Victron SmartSolar или Renogy Wanderer 30A с модулем Bluetooth Renogy BT-1)
Аккумулятор (например, этот свинцово-кислотный аккумулятор 12 В 33 Ач)

Шаг 1.

Подключите аккумулятор к контроллеру заряда

Подключите аккумулятор и контроллер заряда.

Для своей установки я использовал Renogy Wanderer 10A, эту свинцово-кислотную батарею 12 В 33 Ач и несколько соединительных кабелей.

Шаг 2. Подключите солнечную панель к контроллеру заряда

Затем подключите солнечную панель к контроллеру заряда.

Шаг 3: Расчет выходной мощности

Пролистайте экраны дисплея, пока не найдете фотоэлектрическое напряжение. У меня было 15,2В.

Затем найдите ток PV. У меня было 4,5А.

Чтобы рассчитать мощность солнечной панели, просто умножьте вольты на ампер, чтобы получить ватты:

15,2 вольта * 4,5 ампера = 68,4 ватта

Моя солнечная панель выдавала 68,4 ватта. Неплохо для 100-ваттной солнечной панели в туманный ноябрьский день.

Если у вас есть контроллер заряда с Bluetooth, вы также можете использовать фирменное приложение для измерения выходной мощности солнечной панели на вашем телефоне.

Допустим, вы используете Renogy Wanderer 30A. Как видите, у него нет ЖК-дисплея, поэтому невозможно рассчитать мощность солнечной панели, глядя на него.

Чтобы узнать, нам нужно использовать Bluetooth. Некоторые контроллеры заряда, такие как Victron SmartSolar, имеют встроенный Bluetooth.

Wanderer 30A, с другой стороны, имеет совместимый модуль Bluetooth, который вы можете купить, Renogy BT-1. Я подключил BT-1 к своему Wanderer 30A и подключил контроллер заряда к своему телефону с помощью приложения Renogy DC Home.

Затем я открыл приложение и смог увидеть множество системных характеристик, включая выходную мощность в ваттах. Когда я устанавливал эту систему, сгустились облака, поэтому моя 100-ваттная солнечная панель выдавала всего 28 Вт.

Использование приложения контроллера заряда — мой любимый способ измерения мощности солнечной батареи. Это так удобно. На мой взгляд, Bluetooth, безусловно, является достойным обновлением.

Кроме того, подобные приложения автоматически отслеживают выработку солнечной энергии с течением времени. Сейчас мы говорим!

Но:

Если вы не можете измерить выходную мощность солнечной панели с помощью контроллера заряда, не волнуйтесь.

Есть еще один способ.

3. Как измерить мощность солнечной панели с помощью ваттметра

Это ваттметр (измеритель мощности):

Вы можете найти их дешево на Amazon. Подключите один из них между вашей солнечной панелью и контроллером заряда, и он будет измерять напряжение, ток, мощность и многое другое.

Вот как его использовать.

Что вам нужно

Контроллер заряда от солнечной батареи (например, Renogy Wanderer 30A)
Батарея (например, эта свинцово-кислотная батарея 12 В 33 Ач)
Ваттметр

0023

Подключите аккумулятор и контроллер заряда.

Шаг 2. Подсоедините ваттметр к адаптерным кабелям

Подсоедините ваттметр к адаптерным кабелям контроллера заряда. Вы можете видеть, что я обжал разъемы MC4 с одного конца и кусок провода с другого.

Совет: Вы можете купить этот ваттметр с разъемами MC4, если не хотите возиться с обжимкой разъемов проводов.

Подсоедините переходные кабели (с ваттметром) к контроллеру заряда.

Шаг 3. Подключите солнечную панель

Подключите солнечную панель к кабелям адаптера контроллера заряда.

Шаг 4: Измерьте выходную мощность

Поместите солнечную панель на улицу под прямые солнечные лучи. Как только вы это сделаете, ваттметр автоматически включится и начнет измерять выходную мощность вашей солнечной панели.

В этот момент дня облака были здесь, чтобы остаться, поэтому мой ваттметр измерил выходную мощность 24,4 Вт от моей 100-ваттной солнечной панели.

Счетчик также измеряет общее количество ватт-часов, полезный показатель для определения того, сколько энергии вырабатывает ваша солнечная панель в день.

Примечание: Этот ваттметр автоматически выключается, когда солнечная панель перестает генерировать энергию. Когда он снова включится, все суммы будут сброшены на ноль. Если вы хотите записывать выработку энергии вашей солнечной панелью с течением времени, я рекомендую приобрести контроллер заряда с Bluetooth, такой как Victron SmartSolar.

Как проверить зарядное устройство | Действия по устранению неполадок

Как часто вы проверяете зарядное устройство перед его использованием? Если вы этого не сделаете, вы можете повредить свое устройство или даже вызвать пожар.

Мы обновили наш список лучших стартеров в августе 2022 года
Мы покупаем, изучаем и проверяем лучшие стартеры на рынке. Недавно мы обновили наш список лучших литий-ионных пусковых устройств на август 2022 года. Если вы обнаружите какие-либо проблемы с данными пусковыми устройствами, сообщите нам, наша система рейтинга основана на отзывах клиентов. Мы серьезно относимся к жалобам!

Аккумуляторы необходимы для питания наших устройств. Они накапливают энергию солнечных батарей и преобразуют ее в электричество. Проблема в том, что аккумуляторы не идеальны. Они могут протечь, перегреться или взорваться.

Простой способ проверить правильность работы зарядного устройства — подключить его к сетевой розетке. Если он заряжается, то, вероятно, его можно безопасно использовать.

Всегда лучше знать как проверить зарядное устройство . Это может быть перезаряжаемый тип для небольших приборов или тех, которые питают ваш автомобиль. Это может помочь гарантировать, что устройство сможет перезарядить аккумуляторы до пригодного для использования уровня.

Вы используете ту же процедуру для проверки зарядного устройства, независимо от типа батареи. Мультиметр, также называемый вольтметром, представляет собой прибор, предназначенный для проверки уровней мощности различных электрических устройств, включая батареи. Этот инструмент позволяет измерять напряжение, ток, сопротивление и емкость. Эти измерения помогут вам определить, правильно ли ваше зарядное устройство заряжает ваше устройство. Он включает в себя подключение отрицательного и положительного щупов вольтметра к соответствующим контактным точкам зарядного устройства.

Это устройство отображает показания напряжения, выдаваемого зарядным устройством. Эта статья охватывает все: от тестирования зарядного устройства до устранения неполадок в зарядном устройстве автомобильного аккумулятора, устранения неполадок зарядного устройства DEWALT , проверки зарядного устройства на 24 В и так далее.

Важно регулярно проверять зарядное устройство. В противном случае вы можете столкнуться с непредвиденными проблемами, такими как перегрев, повреждение или даже возгорание. Начнем с мультиметра.

Содержание

Как проверить зарядное устройство с помощью мультиметра
- Как проверить трансформатор зарядного устройства
- Как проверить выход зарядного устройства?
Как проверить зарядное устройство для гольф-кара
Как проверить зарядное устройство DEWALT
- Как устранить неполадки в зарядном устройстве?
- Как узнать, что мое зарядное устройство неисправно?
Заключение

Как проверить зарядное устройство с помощью мультиметра

В какой-то момент вы не можете определить, правильно ли работает зарядное устройство или оно может вообще перестать работать. Это не должно быть причиной для беспокойства, так как легко провести тест зарядного устройства. А вот как проверить зарядное устройство с помощью мультиметра.

Включите зарядное устройство в электрическую розетку и извлеките все другие аккумуляторы, заряжаемые устройством. Убедитесь, что ваш мультиметр включен, и проверьте, поступает ли питание.
Затем, следуя инструкциям мультиметра, подключите тестовые щупы к измерителю и установите его на напряжение постоянного тока или максимальное значение, рекомендованное измерителем.
Отсюда возьмите другой аккумулятор, совместимый с вашим зарядным устройством, и убедитесь, что в нем нет утечки жидкости или коррозии. Используйте красный щуп, чтобы прикоснуться к положительному концу батареи, а черный щуп — к отрицательному.
Чтобы убедиться, что вы все сделали правильно, проверьте показания мультиметра и обратите внимание на направление стрелки. Если на отрицательной стороне или на левой стороне, переключите датчики.
Если справа, это означает, что зарядное устройство заряжается, и указатель также будет определять точное количество заряда.
Кроме того, проверьте мощность, которую излучает ваше зарядное устройство, если вы получаете только отрицательные показания от батарей. Отрицательное значение указывает на плохое зарядное устройство и требует замены.

Та же процедура может быть применена к батареям 24В и 48В.

Как проверить трансформатор зарядного устройства

Проверка трансформатора зарядного устройства включает проверку входного напряжения на первичной обмотке и проверку наличия напряжения на выходе.

При включении зарядного устройства измерить переменное напряжение на вторичных обмотках, подключенных к выпрямительному узлу, и убедиться в отсутствии или наличии напряжения.

Как проверить выход зарядного устройства?

Чтобы проверить мощность зарядного устройства, просто подключите зарядное устройство к заведомо работающему аккумулятору или к сетевой розетке и измерьте напряжение на клеммах. Если на выходе меньше 12 вольт, то зарядное устройство вышло из строя. Для правильной работы оно должно быть между 12В и 14В.

Как проверить зарядное устройство тележки для гольфа

Распространенная проблема с электрическими тележками для гольфа — запуск. Вот как вы можете проверить его зарядное устройство.

Включите зарядное устройство и проверьте, не поступает ли на него питание. Подсоедините мультиметр, чтобы проверить количество энергии.
Также проверьте кабели зарядного устройства, включив зажигание на вспомогательное. Если зарядное устройство не включается, проблема связана с подключением аккумулятора и зарядным устройством.
Проверьте трансформатор на наличие гудящего звука: гудящий звук указывает на то, что на аккумулятор подается электрический ток.
Кроме того, отследите электропроводку вашего зарядного устройства. Там могут быть перерезанные провода, изношенные провода или коррозия. Также убедитесь, что заземляющий провод не поврежден.
Найдите предохранители зарядного устройства на сервисной панели тележки для гольфа. Если взорван, он не может взять заряд.
И, наконец, вы можете снять колпачки с клемм аккумуляторной батареи. Если вы заметили коричневую или серую жидкость, вам необходимо заменить батарею.

Нажмите здесь, чтобы найти лучшие зарядные устройства для вашего автомобиля.

Как проверить зарядное устройство DEWALT

Зарядные устройства DEWALT редко выходят из строя, если только они не подвергаются падению или воздействию влаги. Самый простой и наиболее рекомендуемый способ проверить, работает ли ваше зарядное устройство DEWALT, — это подключить заведомо исправную батарею к зарядному устройству.

Посмотрите на индикаторы зарядного устройства. Если зарядное устройство дает нормальную реакцию на исправную батарею, с зарядным устройством Dewalt проблем нет. Будет красный мигающий свет, желтый свет для непрерывного заряда при зарядке, который выключается при полной зарядке.

Но если все индикаторы не горят, это может означать неисправное зарядное устройство. Отсутствие индикаторов указывает на проблему с зарядным устройством или плохой аккумулятор.

Как устранить неполадки в зарядном устройстве?

Если ваше зарядное устройство перестанет работать, это приведет к тому, что ваша батарея не будет заряжаться. Очень важно устранить неполадки в зарядном устройстве, чтобы проверить, можно ли его отремонтировать или заменить. Есть несколько советов, которым вы можете следовать при проверке проблем с зарядным устройством.

Первым делом проверьте розетки, питающие зарядное устройство. Вы можете сделать это, подключив к нему другое устройство, чтобы проверить, работает ли оно. Кроме того, попробуйте подключить зарядное устройство к другой розетке, чтобы проверить, заряжается ли ваша батарея, или проверьте наличие таких индикаторов, как звук или свет, которые могут указывать на то, что на нее подается электричество.
Следующее, что нужно сделать, это проверить аккумулятор. Возможно, проблема связана с аккумулятором, а не с зарядным устройством. Используйте другое зарядное устройство, чтобы проверить, будет ли оно заряжаться, или используйте свое зарядное устройство для зарядки другого аккумулятора. Таким образом, вы определите, проблема в аккумуляторе или зарядном устройстве.
Внимательно проверьте зарядное устройство на наличие сломанных или деформированных деталей. Кроме того, проверьте штыри, подсоединенные к розеткам, и убедитесь, что ничего не пропало, не сломано и не согнуто. Металлические части следует проверить на наличие ржавчины или коррозии, указывающей на наличие влаги.
Вы также можете использовать вольтметр, подключив его к зарядному устройству. Прикоснитесь контактами зарядного устройства к щупам и отметьте чтение. Вы можете поменять датчики, если не получите показания с первой попытки. Если нет чтения, то ваше зарядное устройство мертво. Зарядное устройство также может износиться; в крайнем случае можно почистить.

Как узнать, что мое зарядное устройство неисправно?

Определить неисправность зарядного устройства можно только после проведения теста. Например, вы можете использовать мультиметр для проверки аккумулятора. Если вы заметили только отрицательные показания аккумулятора, когда зарядное устройство разряжается, это означает, что ваше зарядное устройство неисправно.

Каковы некоторые распространенные проблемы с зарядными устройствами?

Большинство зарядных устройств плохо работают, когда они подключены к розеткам. Эта проблема возникает из-за того, что у удлинителя есть несколько розеток, и каждая розетка потребляет слишком много тока от настенной розетки. В результате зарядное устройство перегружается и перестает работать должным образом.

Что чаще всего приводит к разрядке аккумуляторов?

Батареи выходят из строя по нескольким причинам, таким как производственные дефекты, неправильное использование или старение. Во избежание выхода из строя батареи держите ее вдали от источников тепла, влаги и прямых солнечных лучей. Если вы заметили какие-либо признаки повреждения, немедленно замените их.

Как предотвратить разрядку батарей?

Разряженные батареи сегодня являются одной из самых больших проблем для потребителей. Лучший способ избежать разряженных аккумуляторов — держать их заряженными. Если вы используете перезаряжаемые батареи, обязательно полностью зарядите их при первой покупке. Кроме того, не оставляйте их подверженными воздействию экстремальных температур, таких как жара или холод.

Заключение

Простыми шагами, описанными выше, вы теперь знаете, как проверить зарядное устройство на 48 В, как проверить зарядное устройство для дрели, проверить зарядку аккумуляторов, запустить тест зарядного устройства, проверить, работает ли ваш адаптер, и многое другое. более. Вам не нужно беспокоиться, если у вас неисправное электрическое устройство. С предоставленным методом устранения неполадок вы можете предпринять соответствующие действия.

Как использовать мультиметр для измерения напряжения и силы тока на солнечной панели — Солнечная панель Lensun

Lensun продает солнечные панели с 2008 года. У наших клиентов возникают некоторые проблемы с солнечными панелями после продажи. Мы обнаружили, что ход тестирования и данные тестирования от некоторых наших клиентов не подходят для использования мультиметра. Поэтому мы пишем статью о том, как пользоваться мультиметром. Мы надеемся помочь вам. Спасибо.

Как обеспечить достаточную мощность для удовлетворения ваших потребностей в электроэнергии при покупке и установке солнечных панелей?

В большинстве кемпингов и путешествий требуется более одной солнечной батареи для работы всей электрической системы.

Однако как проверить, работает ли ваша солнечная панель? Хотя проверка того, может ли ваша 12-вольтовая батарея работать с устройствами или транспортными средствами, является довольно хорошим признаком того, что все в порядке, это не всегда говорит вам о том, как работает панель. Дело в том, что солнечные панели являются пассивными собирателями энергии, и мы мало что можем сказать, просто взглянув на них или потрогав их. Лучший способ проверить наличие признаков жизни — измерить вольт и ампер солнечной панели.

Правильное тестирование ваших солнечных батарей — очень важная процедура, но ею часто пренебрегают. Вы не поверите, сколько людей вообще пропускают тестирование солнечных панелей и забывают подтвердить выходную мощность солнечной энергии перед их установкой.

Научившись тестировать солнечные панели, вы можете быть уверены, что не тратите время на установку панелей, которые вам придется снимать и ремонтировать.

Перед тем, как начать:

1. Найдите значения напряжения (В) и силы тока (А) вашей панели (обычно они указаны на задней панели панели).

2. Убедитесь, что условия солнечного света подходят для получения показаний в вашей системе. Чтобы получить номинальную мощность вашей панели, вам понадобится полный яркий солнечный свет, падающий прямо на панель. Помните, без солнца нет энергии.

3. Убедитесь, что вы понимаете, как пользоваться мультиметром, и что вы используете соответствующие настройки для мощности, которую вы собираетесь измерять.

Использование мультиметра для проверки Солнечные батареи

Вы можете измерять вольты и амперы с помощью специального инструмента, называемого мультиметром. Ниже приведены 2 стиля мультиметров.

При использовании переключаемого мультиметра. Выберите соответствующую функцию на мультиметре. Большинство мультиметров имеют функции для измерения нескольких различных величин. Чтобы измерить силу тока или напряжение солнечной панели, вам необходимо установить функцию на Сила постоянного тока или Напряжение постоянного тока .

Проверка солнечных панелей на напряжение

Чтобы напрямую проверить выходное напряжение солнечной панели 18 В, поместите солнечную панель на прямой солнечный свет, установите мультиметр на значение постоянного напряжения .

Вы хотите выбрать диапазон напряжения, способный отображать максимально возможное напряжение панели при разомкнутой цепи. Это означает, что если у вас есть панель, рассчитанная на 20 вольт, вы должны настроить мультиметр на показания до 200 вольт, чтобы обеспечить получение точных показаний.

Теперь отрицательный (черный) щуп подключается к порту, помеченному COM, а красный (положительный) щуп подключается к порту, обычно помеченному как V/Ω/mA. Затем просто коснитесь щупов мультиметра выводами солнечной панели, совместив их соответствующей полярности (красный к красному, черный к черному). Вы получите довольно точное значение напряжения, создаваемого вашей панелью. Если панель новая, то напряжение должно быть очень близко к номиналу панели. Для бывших в употреблении панелей все еще должно быть приемлемым немного более низкое напряжение, хотя это зависит от ваших предпочтений.

(тестирование образцов: складная солнечная панель Lensun 100 Вт)

Тестирование солнечных панелей для AMPS

на тестирование на солнечную панель установка «ампер» постоянного тока .

Чтобы убедиться, что вы не перегорели предохранитель вашего устройства, установите максимальную чувствительность к силе тока, значительно превышающую ожидаемое значение. Пожалуйста, настройте подключение черного щупа к порту с пометкой COM, а красного щупа к порту, обычно помеченному как 10A. 9(Образец тестирования: складная солнечная панель Lensun 100 Вт)

Если у вас есть эти два значения, вы можете вычислить мощность, перемножив их вместе.

Вольт x Ампер = Ватт

Итак… 21 В x 5 Ампер = 105Вт

И если вы тестируете контроллер заряда, вам необходимо убедиться, что аккумулятор НЕ полностью заряжен, иначе он не сможет принять Текущий.

В первых двух измерениях используется только солнечная панель. При отсоединении солнечной панели, регулятора и аккумулятора сначала отсоедините панель от регулятора, а затем отсоедините регулятор от аккумулятора. При повторном подключении сначала подключите регулятор к аккумулятору, а затем к солнечной панели. Это позволит избежать повреждения регулятора.

LensunSolar является профессиональным производителем солнечных панелей с капюшоном, гибких солнечных панелей, складных солнечных панелей, солнцезащитных покрытий и водонепроницаемых солнечных панелей. Более подробную информацию можно найти на нашем веб-сайте www.lensunsolar.com

Если у вас есть какие-либо вопросы или советы, пожалуйста, свяжитесь с нами или позвоните нам по следующей информации с понедельника по пятницу. Любой оптовый запрос просто позвоните нам или напишите нам, спасибо.

Контактная информация
www.lensunsolar.com
Тел.: США +1 720-608-1288
Китай: +86 15759769602
Whatsapp: +86 15759769602
], Skype [email: Lensunsolar
]

Как проверить зарядное устройство телефона с помощью мультиметра?

Содержание

Как проверить зарядное устройство для телефона?

Чтобы протестировать одно из ваших зарядных устройств, начните с определения его указанной силы тока. У большинства из них этот номер отображается на адаптере переменного тока, а на зарядных устройствах стандарта Qi эта информация указана на задней панели приемника. Сравните это число с измерением, которое вы получаете от Ampere при подключении зарядного устройства.

Как узнать, что зарядное устройство сломано?

Если вы видите, что напряжение или сила тока сильно прыгают от высокого к низкому, немедленно выбросьте этот адаптер, он может серьезно повредить все, к чему он подключен. Если напряжение немного снизилось, это нормально, то же самое касается силы тока. Но если это более 1 вольта или 1 ампера, будьте обеспокоены.

Как узнать, повреждено ли зарядное устройство?

Имеет тенденцию терять соединение

Это один из наиболее распространенных признаков для большинства пользователей смартфонов, т. е. во время зарядки смартфона очень часто вы можете заметить, что ваш смартфон может терять соединение с зарядным устройством даже после USB-разъема. кабель, кажется, подключен правильно на обоих концах.

Как проверить кабель Lightning с помощью мультиметра?

Правильно функционирующий кабель молнии будет постоянно выдавать напряжение 5В. Итак, берем мультиметр, переводим его в режим напряжения и надеваем щуп на штырь. Если показания показывают 5 вольт, то ваш кабель работает нормально. Если он показывает ниже 5 вольт, вам придется подумать о замене кабеля молнии.

Как узнать, является ли зарядное устройство устройством для быстрой зарядки?

Во-первых, это так же просто, как посмотреть на само зарядное устройство. На нем может быть напечатана мощность (как с зарядными устройствами Apple), но на нем могут быть указаны выходные значения в вольтах и амперах. Например, если указано, что на выходе 5 В при 3 А, то это зарядное устройство на 15 Вт, потому что Вт = Вольт * Ампер.

Как починить штифт зарядного устройства?

Как обойти зарядное устройство не Apple?

Единственный надежный способ гарантировать, что кабель стороннего производителя будет заряжать ваш телефон, — это приобрести кабель, сертифицированный MFi.

Почему внезапно перестало работать зарядное устройство?

Все зарядные компоненты должны быть надежно подключены. Пыль, пух и другой мусор скапливаются в зарядном порту, препятствуя правильной работе разъемов для зарядки, что является одной из наиболее распространенных причин, по которой ваш телефон не заряжается. …

Как проверить кабель Lightning?

Сравните упаковку и надпись на кабеле

На кабеле Apple Lightning/USB имеется надпись «Разработано Apple в Калифорнии» и «Собрано в Китае», «Собрано во Вьетнаме» или «Indústria Brasileira» на кабеле около семи дюймов. от разъема USB. В конце этого текста вы увидите 12-значный серийный номер.

Как проверить кабель Lightning?

Можно ли соединить кабель Lightning?

Нельзя фиксировать провода внутри кабеля, но можно соединить поврежденный участок и спаять исправные части вместе. Если повреждение находится на стороне разъема Lightning, возможно обрезание и повторная пайка провода к разъему Lightning, что требует значительных навыков пайки с малым шагом.

Что должно показывать 12-вольтовая батарея при полной зарядке?

от 12,6 до 12,8 вольт
Полностью заряженный аккумулятор обычно показывает показания вольтметра примерно от 12,6 до 12,8 вольт. Если ваш вольтметр показывает напряжение где-то между 12,4 и 12,8, это означает, что ваша батарея в хорошем состоянии. Любое напряжение выше 12,9 вольт является хорошим показателем того, что ваша батарея имеет избыточное напряжение.

Как прочитать выход зарядного устройства?

Выход заряда измеряется в силе тока и напряжении. Сила тока (или ток) — это количество электричества, протекающего от аккумулятора к подключенному устройству, а напряжение — это сила электрического тока. Умножение вольт на ампер дает вам мощность, меру общей мощности.

Что делает зарядное устройство быстрым?

На самом базовом уровне быстрая зарядка — это просто увеличение количества ватт (Вт), подаваемых на аккумулятор телефона. Стандартный USB-порт отправляет на подключенное устройство 2,5 Вт, а более быстрые зарядные устройства увеличивают эту мощность. Устройства текущего поколения обычно имеют блоки питания мощностью 15 Вт прямо из коробки.

Могу ли я заряжать свой телефон с быстрой зарядкой с помощью обычного зарядного устройства?

Да, вы можете заряжать свой телефон с быстрой зарядкой с помощью обычного зарядного устройства… к телефону можно подключить любое зарядное устройство… включая обычные (медленные) зарядные устройства, быстрые зарядные устройства (скорости Quick Charge 2.0) и сверхбыстрые зарядные устройства (Quick Charge 3.0 или выше) ).

Как проверить скорость зарядного устройства?

Одним из самых быстрых и простых способов измерить скорость зарядки или разрядки вашего смартфона является использование приложения Ampere, которое бесплатно доступно в магазине Android Play. После установки приложения просто запустите его, и оно сразу же измерит уровень заряда.

Почему мой телефон не принимает зарядное устройство?

Часто проблема заключается в небольшом металлическом разъеме USB-порта, который может быть слегка согнут таким образом, что не обеспечивает надлежащего контакта с зарядным кабелем.

Добавить комментарий Отменить ответ

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Комментарий *

Имя *

Email *

Сайт

Продукт 1
Продукт 2

Как измерить ток зарядного устройства

Дождитесь окончания поиска во всех базах.

Как измерить силу тока мультиметром: учимся измерять ток по инструкции

Как проверить Power Bank и на какие его параметры нужно обратить внимание

Как измерить силу тока мультиметром

Как можно проверить силу тока зарядного устройства мультиметром

Как правильно измерить напряжение, сопротивление, силу тока мультиметром

Как проверить мультиметром

Как проверить заряд аккумулятора автомобиля

Как узнать, эффективны ли ваши зарядные устройства

Как правильно использовать мультиметр

Проверка зарядки при помощи мультиметра

Как определить силу тока зарядного устройства телефона?

Популярное

Добавить комментарий

Как измерить силу тока мультиметром

Для чего измерять силу тока

Особенности измерений

Алгоритм измерения силы тока мультиметром

Выбор режима

Подключение щупов

Измерение

Переменный ток

Постоянный ток

Определение утечек

Как измерить силу тока мультиметром в розетке

Как мультиметром измерить силу тока зарядного устройства

Сколько вольт выдает зарядное устройство автомобиля

Почему важно отслеживать уровень заряда аккумулятора

Как проверить уровень заряда

Сколько вольт должен показывать полностью заряженный АКБ

Без нагрузки

Под нагрузкой

До скольки вольт АКБ считается еще заряженным

Без нагрузки

Под нагрузкой

При каком напряжении нужно ставить на зарядку

Как влияет окружающая температура на уровень заряда

Как проверить емкость автомобильного аккумулятора тестером и мультиметром

Зачем калибровать батарею ноутбука

Программный сброс контроллера

Признаки поломки

Как пользоваться внешним аккумулятором Power Bank

Емкость

Необходимые инструменты

Методика определения ёмкости

Правила калибровки батареи ноутбука

А как зарядить сам повер банк

Внутреннее сопротивление

Емкость аккумулятора

Проверка посредством мультиметра

Как пользоваться Power Bank

Вы хотели бы оставить свой отзыв?

Простая проверка емкости АКБ USB-тестером с последующим уточнением

править Происхождение

Консоль

видео и инструкция для чайников

Знакомимся с тестером

Измеряем напряжение

Измеряем силу тока

Измеряем сопротивление

Используем прозвонку

Видео уроки по теме

Как проверить зарядное устройство с помощью мультиметра: объяснение!

Проверьте, в порядке ли ваше зарядное устройство

Вещи, которые вам понадобятся

Шаг 1. Извлечение аккумуляторов и включение питания

Шаг 2: Подготовьте мультиметр

Шаг 3. Прикрепите черный щуп к отрицательному (-) контакту

Шаг 4: Подсоедините красный щуп к положительному контакту (+)

Шаг 5: Проверка показаний и совпадение

Часто задаваемые вопросы

Заключение

Как проверить систему зарядки автомобиля с помощью мультиметра (Простые шаги)

Система зарядки автомобиля зависит от четырех методов:

Как проверить систему зарядки автомобиля с помощью мультиметра Fluke 117

Как проверить автомобильные аккумуляторы с помощью цифрового мультиметра Fluke 87?

Как проверить генератор на машине?

Как проверить ток батареи с помощью цифрового мультиметра Fluke 88 В?

Как проверить любую батарею, DD AA, AAA и 9v с помощью цифрового мультиметра?
