Датчик Холла ВАЗ 2107 — проверка, замена, признаки неисправности

Вопрос проверки работоспособности датчика Холла, являющегося одним из ключевых элементов бесконтактной системы зажигания карбюраторных «семёрок», актуален для подавляющего большинства их владельцев. Почему? Потому что от его стабильного функционирования напрямую зависит работа двигателя, особенно его беспроблемный запуск.

Так что же представляет собой датчик Холла, как он работает и, главное, как своевременно определить нарушения в его работе?

Содержание

1. Функциональное назначение и принцип действия
2. Схема подключения и местоположение прибора в автомобиле
3. Признаки неисправности устройства и способы диагностики
4. Как проверить исправность сенсора
5. Алгоритм замены неисправного устройства новым

Функциональное назначение и принцип действия

Датчик Холла, считывающий электромагнитные импульсы, возникающие при попадании пластины распределителя в его магнитное поле, фактически фиксируя углы положения распределительного и коленчатого валов двигателя. Передавая соответствующий сигнал коммутатору, сенсор, регулирует подачу тока на контакты свечей зажигания.
В основу принципа действия прибора положен эффект увеличения напряжения, возникающего в поперечном сечении помещённого в магнитное поле проводника (эффект Холла). Роль проводника выполняет магнитопроводящая корончатая пластина с прорезями, число которых соответствует количеству цилиндров силовой установки. Конструкция преобразователя, установленного на ВАЗ — 2107, предполагает наличие трёх контактов. Положительный и отрицательный выводы постоянного тока и контакт для подачи снятого сигнала на коммутирующее устройство.
Такое конструктивное исполнение измерителя обеспечивает ему некоторые эксплуатационные достоинства, например, возможность получения повышенного (до 30 кВ) напряжения на электродах свечей или отсутствие необходимости частой замены контактных пластин, вследствие их высокой устойчивости к выгоранию.

Схема подключения и местоположение прибора в автомобиле

Датчик Холла на автомобиле расположен внутри распределителя зажигания и доступ к нему ограничивается лишь крышкой, закреплённой двумя защёлками.

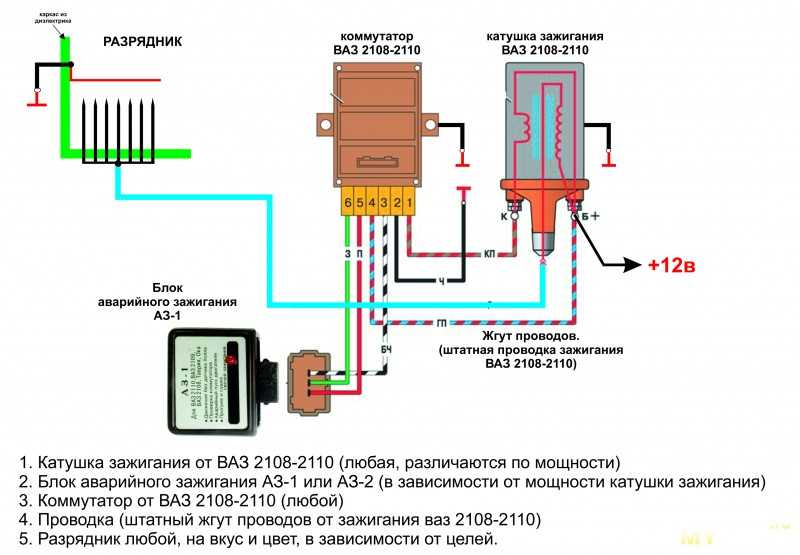

Схема подключения устройства типична для «классических» моделей Волжского автозавода и включает в себя следующие элементы:

• Собственно распределитель зажигания (трамблёр) с установленным на нём датчиком.
• Катушку зажигания, повышающую напряжение до 30,0 кВ.
• Коммутирующее устройство.
• Свечи зажигания.
• Тахометр, соединённый с датчиком сигнальным проводом.
• Комплект высоковольтных и низковольтных проводов.

Признаки неисправности устройства и способы диагностики

Несмотря на довольно простую конструкцию, датчик Холла может выйти из строя, хотя, справедливости ради отметим, что случается подобное нечасто. Однако это происходит и существует ряд признаков, по которым опытный автолюбитель диагностирует нарушения работоспособности именно этого прибора:

• Резкое увеличение расхода топлива
• Частые остановки двигателя, особенно при работе на малых оборотах.
• Затруднённый запуск или полное отсутствие такового.
• Нестабильная работа силового агрегата (рывки, перебои, детонация).
• Движение автомобиля рывками на больших оборотах двигателя.

Следует оговориться, что появление таких «симптомов» может свидетельствовать и о возникновении проблем в системах подачи топлива и зажигания, поэтому для достижения определённости необходима проверка работоспособности датчика Холла.

Как проверить исправность сенсора

Существует несколько способов проверки. Наименее затратной по времени и не требующей особых ремонтных навыков является элементарная замена тестируемого датчика на заведомо исправный.

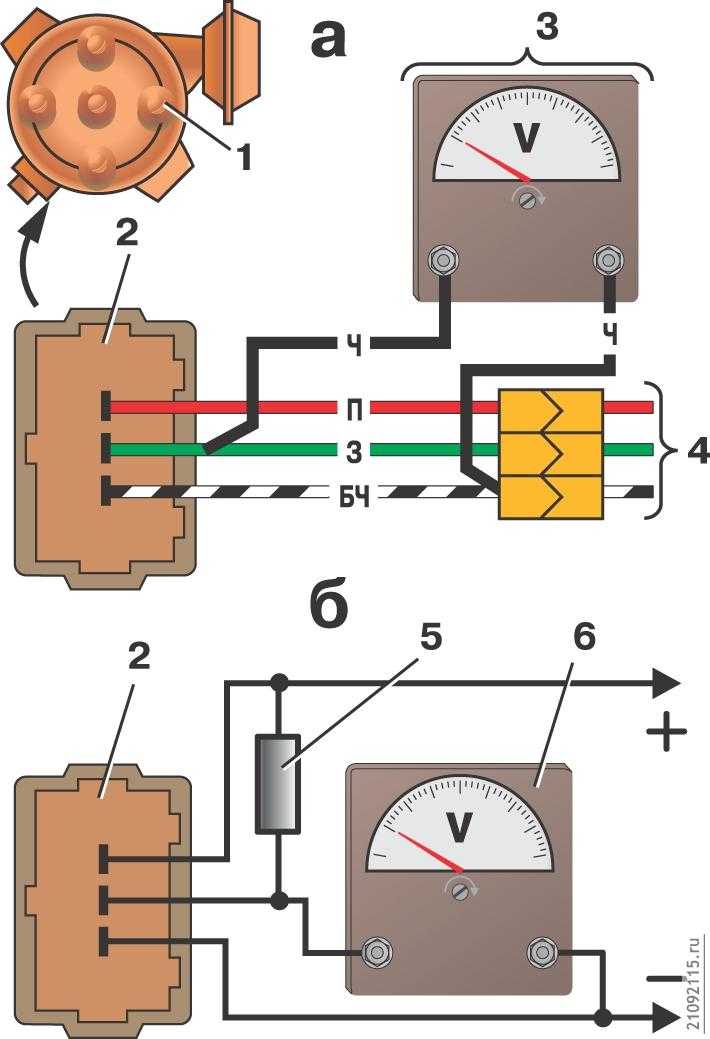

Не намного сложнее проверка посредством мультиметра. Установив соответствующий предел (постоянный ток 20 В), определяют напряжение на выходных контактах измерителя. У исправного устройства его величина находится в диапазоне от 0,4 до 11,0 вольт в зависимости от положения коленвала.
Ещё одним, достаточно распространённым методом диагностики работоспособности датчика, является проверка наличия искры. Порядок действий нижеследующий:

1. Выкрученную свечу зажигания, соединяем с катушкой посредством высоковольтного провода.
2. Второй контакт свечи (резьбу) замыкаем на массу (минус).
3. Демонтируем сенсор.
4. Соединяем разъём кабеля, идущего от коммутатора.
5. Проводим отвёрткой перед сенсором.

Появление искры на контактах свечи зажигания свидетельствует об исправном состоянии датчика.
Существует ещё несколько методов проверки работоспособности измерителя, но они более трудоёмки и требуют использования определённых устройств и элементов: вольтметра, осциллографа, резистора, светодиода и т.д.

Алгоритм замены неисправного устройства новым

При всей кажущейся простоте, процесс замены датчика Холла на ВАЗ-2107 — мероприятие довольно трудоёмкое, поскольку требует не только демонтажа, но и полной разборки распределителя зажигания. И здесь есть свои подводные камни. Для того чтобы не иметь впоследствии проблем с выставлением зажигания, необходимо нанести маркеры на корпусах блока цилиндров и самого распределителя. Итак, алгоритм снятия и замены датчика Холла:

1. Подготовка необходимого инструмента: отвёртка, плоскогубцы, ключ торцевой (рожковый) на 13, молоток.
2. Обесточивание автомобиля снятием клеммы «-» с АКБ.
3. Демонтаж крышки распределителя и вакуумного шланга.
4. Отсоединение разъёма, подключенного к датчику.
5. Выкручивание болта (13 мм) крепления трамблёра и его последующий демонтаж.
6. Освобождение пластин крепления крышки распределителя.
7. Демонтаж крышки, ротора (слегка потянув на себя), пластиковой крышки.
8. Выкручивание болтов крепления штекера и проводной колодки.
9. Освобождение опорной пластины датчика, закреплённой двумя болтами.
10. Демонтаж вакуумного корректора распределителя, закреплённого также двумя болтами:
    1. удаление стопорного кольца при помощи плоскогубцев;
    2. демонтаж тяги вакуумного корректора распределителя со штифта опорной пластины;
    3. снятие корректора.
11. Освобождение (движение вверх по оси трамблёра) и удаление опорной пластины.
12. Выкручивание болтов фиксации сенсора.
13. Демонтаж датчика Холла.

Горит индикатор форсунки ВАЗ 2107. Почему горит Check Engine? Неисправности и решения

Здравствуйте уважаемые автолюбители! Наверное, многие из вас, управляя своим автомобилем, сильно испортили себе настроение: то загоралась лампочка Check Engine, то гасла, то и вовсе горела (без видимой причины) «вечным огнём».

Что не так? Ответ на вопрос — почему горит лампочка форсунки, сразу не смогут дать даже многие автогуру. Попробуем разобраться в структурном принципе разлома.

Электронный блок управления (ЭБУ) вашего автомобиля управляет двигателем с помощью системы датчиков. Если лампочка загорается, это означает, что один или несколько параметров датчика вышли из строя, на что ЭБУ реагирует соответствующим образом.

Рассмотрим функции, возложенные на датчики форсунок. Зная, за что отвечают датчики, несколько проще судить о поведении своего автомобиля и делать выводы: либо устранить проблему самостоятельно, либо обратиться в автосервис.

Горит лампочка форсунки: что говорят датчики

Датчик коленвала — определяет скорость его вращения, положение, а, следовательно, и расположение поршней в цилиндре. Датчик работает на основе электромагнитной индукции.

Если форсунка включена из-за срабатывания датчика коленвала, последствия при игнорировании могут быть следующими: двигатель будет работать нестабильно на холостом ходу, а при отказе датчика двигатель может заглохнуть и вообще не запуститься .

Лампочка форсунки горит по причине, отвечающей за контроль регулирования газораспределения в каждом цилиндре двигателя. В этом случае ЭБУ переключается с фазового впрыска на резервный — так называемый парно-параллельный режим.

Принцип работы датчика основан на эффекте Холла, датчик расположен на передней части агрегата со стороны впускного коллектора. Типичными признаками неисправности являются увеличение расхода топлива и неуверенный запуск двигателя.

Если значок форсунки горит по показаниям датчика дроссельной заслонки, то характерным фактором неисправности является специфический звук детонации двигателя. Звук становится наиболее заметным, когда обороты падают при разгоне. Как следствие: увеличивается расход топлива и снижается мощность, так как двигатель должен постоянно работать на малых углах опережения зажигания.

Индикатор форсунки горит по показаниям датчика воздуха, отвечающего за оценку наполнения цилиндров воздухом. Характерными признаками неисправности, как правило, является увеличение оборотов холостого хода (1500-3000 об/мин). Также при отпускании педали газа скорость снижается медленно или вообще не снижается без дополнительной перегазовки. Кроме того, наблюдаются характерные рывки при разгоне автомобиля.

Если лампочка форсунки загорается по показаниям датчика абсолютного давления, реагирующего на его изменение во впускном тракте, то характеризующим фактором является работа двигателя на слишком бедной или богатой горючей смеси. В результате будет «неправильный» выхлоп, пропуски зажигания на холостом ходу, а также будут проблемы при выключении двигателя.

Индикатор форсунки горит по показаниям датчика температуры, назначение которого — оценка теплового состояния двигателя. В этом случае ECU выберет режим ожидания, который включает в себя включение вентилятора охлаждения и работу на высоких оборотах холостого хода. При выходе из строя датчика возникают трудности с запуском двигателя и увеличение расхода топлива.

Датчик скорости — предназначен для оценки скорости движения. При неправильной его работе наблюдается нестабильная работа мотора, а при резком падении нагрузки мотор глохнет. Также ухудшилась динамика, а бортовой компьютер и электронный спидометр дают ложные показания.

Кислородный датчик — измеряет количество кислорода в выхлопных газах. Характерными факторами при его неисправности являются появление периодических колебаний в режиме холостого хода и повышенный расход топлива.

Помимо всего вышеперечисленного причинами могут быть механические повреждения цепи (обрыв, короткое замыкание), обрыв или проскальзывание газораспределительного механизма, попадание влаги, перегрев и т.д.

Если форсунка включена, то к на вопрос «почему?», ответ, скорее всего, даст код ошибки, который установит причину за считанные секунды. Естественно, для этого нам понадобится мотор-тестер или специализированная программа компьютерной диагностики.

У многих автомобилистов во время движения то портит настроение то горящая, то мигающая лампочка. Инжектор Проверьте двигатель. И, кажется, для этого нет никакой очевидной причины. Даже опытные мастера автосервиса не смогут дать однозначный ответ на этот вопрос. Попробуем более подробно разобраться в самой структуре упомянутой причины.

Принцип работы следующий: электронный блок Блок управления (ЭБУ) автомобиля управляет его двигателем через датчики в системе Powertrain. Когда загорается лампочка форсунки, это означает, что один или несколько датчиков дают знать об изменении параметров в критическую сторону. Теперь давайте рассмотрим некоторые функции, возложенные на датчики, которые помогут вам определить характер нарушений.

Датчик коленчатого вала

Датчик коленчатого вала возложен на контроль частоты вращения последнего и положения поршней в цилиндре. Работа датчика основана на электромагнитной индукции. Последствиями игнорирования могут быть: работа двигателя на холостом ходу, остановка двигателя, невозможность запуска.

Датчик фаз

Датчик фаз отвечает за контроль газораспределения по каждому цилиндру. Принцип его работы основан на так называемом эффекте Холла. При обнаружении нарушения газораспределения ЭБУ переключается с фазного впрыска на резервный (т. н. парно-параллельный), сообщая об этом владельцу. Симптомами неисправности являются высокий расход топлива и неуверенный запуск двигателя.

Датчик положения дроссельной заслонки

Датчик отвечает за весь процесс работы двигателя в режиме разгона, движения с постоянной скоростью и торможения. На датчик возложен контроль нескольких режимов двигателя, поэтому он крайне чувствителен к воздействию электромагнитных полей и требует постоянной профилактики, которую можно проводить самостоятельно.

Датчик обычно располагается сбоку двигателя и состоит из двух датчиков, которые связаны между собой ЭБУ с педалью газа водителя. Если датчик отрегулирован нормально, а Check Engine загорается по его причине, то таким образом он сигнализирует владельцу о неисправностях двигателя. Косвенными причинами могут быть: снижение мощности, увеличение расхода топлива, на автомобиле с АППК — характерные «дергания» при переключении передач, неуверенный запуск двигателя, «провалы» при разгоне, повышенные обороты холостого хода двигателя. Игнорирование ее чревато серьезной поломкой двигателя, поэтому следует немедленно обратиться в автосервис.

Датчик массового расхода воздуха

Датчик воздуха отвечает за наполнение цилиндров воздухом, тем самым отвечая за оптимальную топливно-воздушную смесь. Симптомами возгорания Check Engine, по его словам, является дисбаланс воздуха в цилиндрах. Как правило, увеличиваются обороты холостого хода (1500-3000 об/мин), а при отпускании педали скорость снижается медленно или вообще не снижается без дополнительной подгазовки. В результате наблюдается снижение мощности от перенасыщения, или наоборот, плохое насыщение воздухом, характерные «дергания» при разгоне.

Датчики давления

Датчик давления реагирует на давление во впускном тракте. Выявленные им изменения сигнализируют о работе двигателя на бедной или богатой рабочей смеси топлива. В результате в первую очередь будет наблюдаться «неправильный» выхлоп, на холостых — пропуски зажигания, а также будут перебои в остановке двигателя.

Датчик температуры

Датчик температуры оценивает температурный режим двигателя. В случае перегрева ЭБУ выбирает режим ожидания, включая вентилятор охлаждения радиатора и переводя двигатель в режим высоких холостых оборотов. При выходе из строя датчика последствиями, помимо произвольного включения вентилятора охлаждения, могут быть затрудненный запуск двигателя и повышенный расход топлива.

Датчик скорости

Датчик оценивает режимы работы торможения и холостого хода двигателя. Датчик расположен на раздаточной коробке и получает данные от датчика дроссельной заслонки через ЭБУ, чтобы считать эти два режима. При неисправном датчике будет наблюдаться нестабильная работа двигателя. Так, при резком падении тяги двигатель может заглохнуть, а также может наблюдаться ухудшенная динамика, а спидометр и маршрутный компьютер будут давать неточные показания.

Датчик детонации

При наличии в автомобиле датчика детонации он отвечает за гашение сильной вибрации двигателя за счет дозированной подачи топлива, тем самым обеспечивая его экономию (около 9%).

Помимо вышеперечисленных, причинами могут быть: обрыв или короткое замыкание, механическое повреждение проводки, проскальзывание или поломка газораспределительного механизма, внешний перегрев, повышенные индукционные поля, влажность и т.п.

Если вы не уверены в своих силах, ни в коем случае не приступайте к поиску неисправности, прибегайте к помощи профессионалов, тем более что сегодня компьютерная диагностика стоит недорого, а по считыванию кода ошибки позволяет точно определить неисправный узел двигателя.

Никакая экономия на ремонте не поможет, если есть риск серьезных проблем.

ВАЗы, как и подавляющее большинство современных автомобилей, имеют массу различных датчиков, следящих за работой двигателя. Как и другие двигатели, силовой агрегат последних моделей ВАЗ имеет ЭБУ (электронный блок управления), который в случае неисправности или неисправности ДВС может выдать надпись, которую очень боятся многие автолюбители. Как вы понимаете, речь идет о проверь двигатель , это ошибка, что означает — «проверь двигатель», дословно.

Не стоит впадать в отчаяние из-за этой ошибки, ведь зачастую она может свидетельствовать о несерьезных проблемах, таких как плохое топливо или необходимость замены свечей зажигания. Но, к сожалению, бывают ситуации, когда Check Engine может означать «смерть» двигателя, поэтому к этой ошибке нельзя относиться легкомысленно, и при первой же возможности необходимо проверить все узлы, которые могут быть причастны к появлению этой ошибки. .

Первые датчики Check Engine » появились в 80-х годах, они были изобретены для контроля работы карбюратора, поэтому если загоралась лампочка Check Engine, это могло означать только одно — карбюратор неисправен. Со временем, на эту «лампочку» навешивались другие неисправности, которые уже были связаны с неисправностями двигателя, а также различных его систем.Поэтому с появлением новых «обязанностей» интерпретировать появление Check Engine стало довольно сложно. Индикатор Check загорается после того, как ЭБУ обнаруживает неисправности в двигателе. Об этом ему сообщают различные датчики, исходя из этого можно сделать первый вывод — Check Engine может загореться даже в случае неисправности самих датчиков.

Внешний вид считается нормальным проверьте двигатель после того как вы повернули ключ в зажигании, после запуска двигателя надпись должна исчезнуть, если этого не произошло, читайте о причинах почему может появляться эта ошибка. При запуске двигателя ЭБУ проверяет все системы и если проблем нет, лампочка Check гаснет, но если ЭБУ находит поломку, лампочка не гаснет, пока вы не устраните проблему или не допустите ошибку.

Причины появления Check Engine на ВАЗ

1. Первая причина, довольно популярная «в наших краях» — плохой бензин. Часто чек загорается именно из-за плохого топлива. Лечится сливом «бодяги» и заправкой нормальным бензином, если бензина жалко, то можно просто подождать пока он кончится и заправиться в другом месте нормальным качественным топливом.
2. Свечи. Поврежденные или неисправные свечи зажигания могут вызвать всплывающее окно Check Engine. Например, если зазор на свече неправильный или треснул изолятор. Решение состоит в том, чтобы проверить или .
3. Низкий уровень топлива, крышка бензобака неплотно закрыта. И в первом, и во втором случае будет проблема с давлением в топливной системе, после чего ЭБУ сообщит о проблеме именно в виде появления соответствующей надписи.
4. Проблемы с катушкой зажигания. Отсутствие искры приведет к пропускам зажигания в цилиндрах, а лямбда-зонд сообщит об ошибке блоку управления. Решение — и.
5. Проблемы с самим лямбда-зондом (датчик кислорода). В этой ситуации ремонт невозможен, как правило, выход один – . Можно, правда, попробовать, но не факт, что это к чему-то приведет.
6. Неисправности катализатора. Чаще всего такая поломка возникает на автомобилях с приличным пробегом. Катализатор умирает в результате проблем с маслом, когда двигатель берет масло. Поедание масла не проходит бесследно, остатки масла не сгорают до конца и оседают на ячейках катализатора. Также проблемы с катализатором могут возникнуть из-за некачественного топлива или из-за механического повреждения катализатора.
   Эта проблема решается только одним способом – полной заменой.
7. Проблема с форсункой. Форсунки могут быть просто забиты, проблема решается . Если это не поможет, форсунки придется заменить.
8. Нарушения в работе топливной системы, «прыгает» топливный насос, забит фильтр грубой очистки топлива или топливный фильтр. Чтобы подтвердить или опровергнуть это предположение, необходимо измерить давление в топливной рампе и проверить топливный насос.
9. Бывает, что Check Engine загорается из-за проблем с ВВ проводами. При подозрении на их неисправность необходимо проверить ВВ-провода, в случае неисправности заменить их.
10. Датчик массового расхода воздуха (ДМРВ) часто становится причиной того, что » Check Engine ». Для того чтобы выяснить, не в датчике ли проблема, необходимо. Если выяснится, что датчик неисправен, замените его.

Можно ли ехать, когда горит индикатор Check Engine?

Если вы видите, что Чек горит, первое, что нужно сделать, это остановиться и прислушаться, присмотреться к работе двигателя. Если все в норме, обороты не плавают, шумов нет, уровень жидкостей (топлива, масла, охлаждающей жидкости) в норме, можно продолжать движение, но по приезду обязательно посетить СТО для выяснения причины проверить двигатель. Если проблема устранена, то надпись Receipt должна исчезнуть в ближайшее время, это может произойти как через час, так и через день-два. Если этого не произошло, значит, проблема не решена и поиск неисправности необходимо возобновить.

Если вы не можете самостоятельно найти причину возникновения данной ошибки, обратитесь на СТО, где специалисты с помощью специального оборудования без труда определят причину ошибки и помогут ее устранить.
