Как проверить датчик холостого хода ваз 2110: Проверка датчика холостого хода на ВАЗ-2110: признаки неисправности

Как проверить и заменить регулятор холостого хода на ВАЗ 2110

На любых инжекторных двигателях имеется повышенная чувствительность к тому, как работает электроника и датчики. Выходит из строя какой-либо компонент, который, на первый взгляд, имеет маловажное значение и двигатель сразу же нарушает свою работу: наблюдается падение мощности, а расход топлива значительно возрастает. Одним из подобных элементов на ВАЗ 2110 является регулятор холостого хода.

Подобная проблема, к сожалению, встречается гораздо чаще, чем хотелось бы и с ней в своей практике может столкнуться практически каждый автолюбитель. В связи с этим возникает вопрос о том, как проверить регулятор холостого хода на ВАЗ 2110 инжектор?

Какую роль играет этот датчик?

Содержание

Оно является своеобразным регулятором, который контролирует работу, что выполняет силовой агрегат. Никому не понравится, если при холостом ходе обороты откровенно плавают, а сам автомобиль просто глохнет. Но далеко не всем известно еще и то, что при понижении температуры наружного воздуха он прогревает силовой агрегат.

Некоторые считают, что поскольку имеется инжектор, греть двигатель не надо. Такое утверждение не соответствует действительности. Нельзя перенапрягать движок. Пусть он сначала немного поработает без превышения оборотов. При этом, безусловно, двигатель своему владельцу будет служить гораздо дольше.

При внешнем рассмотрении ничего примечательного в датчике нет.

Он состоит из трех элементов:

• Электрический двигатель шаговый.
• Пружина.
• Шток с расположением на его конце иглы.

По внешним очертаниям он имеет вид небольшого электродвигателя. Многие задают вопрос о том, а где же находится регулятор холостого хода ВАЗ 2110? Его можно найти около механизма, что ответственен за то, как изменяет свое положение дроссельная заслонка. Нельзя сказать, что его фиксация отличается сложностью. Демонтировать его несложно. Для этого достаточно раскрутить крепежные болты.

Отличия подделки от оригинала

К сожалению, сегодня на автомобильном рынке можно встретить немало контрафактной продукции. Отличить оригинал от подделки можно по ряду критериев.

Контрафакт обладает следующими характерными признаками:

1. черный металлический корпус короче ровно на 1 мм;
2. на корпусе присутствуют три белые заклепки. У них отсутствуют шляпки. В отличие от контрафакта на оригинале они имеются;
3. контрафакт имеет белую пружину, а у оригинала она черного цвета;
4. цвет кольца регулятора на подделке черное, а в оригинале оно имеет красноватый оттенок;
5. наконечник контрафакта имеет более темные оттенки в сравнении с оригиналом;
6. у подделок и оригиналов имеются внешние отличия в оформлении коробок;
7. в оригинале желтый стикер заключен в рамку. Тот, кто подделывает эту деталь, упустил это из вида.

Если быть предельно внимательным, распознать подделку не представляет сложностей.

Как проверить регулятор холостого хода?

Если возникла подобная проблема, сразу возникает вопрос о том, как на ВАЗ 2110 проверить регулятор холостого хода?

О поломке могут свидетельствовать следующие моменты:

• При холостом ходе имеют место плавающие обороты.
• Очень трудно осуществляется запуск двигателя даже при полностью выжатой педали газа.
• При достаточно прогретом двигателе никак не сбрасываются обороты.
• При включении нейтральной передачи двигатель внезапно останавливается.
• Когда включаются энергопотребляющие приборы, например, печка, это приводит к снижению оборотов.

Какое же решение в этом случае необходимо принять?

Некоторые видят решение вопроса в том, что устройство просто необходимо поменять. Но замена регулятора холостого хода ВАЗ 22110 не всегда приводит к ожидаемому результату. Такое возможно в том случае, если виновником является совершенно другая причина. Она может крыться в свечах зажигания и топливном фильтре.

Проверку начинают с демонтажа креплений, что фиксируют дроссельный узел. После того, как крепления ослаблены, его незначительно аккуратно смещают в сторону. Необходимо посмотреть, присутствует ли на датчике напряжение. Если да, то, какие его показатели. А для этого необходимо будет воспользоваться вольтметром. Клемма «минус» аккумулятора подключается к массе, а прибор подключается к выводам, которые имеют обозначение «А» и «D».





В зависимости от результатов измерения можно сделать определенные выводы. Если на шкале стрелка показывает менее 12 В, скорее всего, это свидетельствует о разрядке аккумуляторной батареи. Может случиться и так, что стрелка прибора вовсе не будет отклоняться. Это говорит о наличии разрыва в цепи. Следует отыскать это место.



Прибор может показывать напряжение, превышающее 12 В. Тогда можно сделать вывод о том, что проблема кроется в сопротивлении регулятора. Для его замеров понадобится тестер. Нормальные показатели характеризуются величинами в 50 или 55 Ом. Дополнительно проводится попарная проверка. Показатели сопротивления должны оказаться бесконечно большими. Если же при измерении получается какой-либо другой результат, это указывает на необходимость замены датчика холостого хода.

Проверка датчика на ощупь

Можно проверить работу датчика и на ощупь. К датчику подсоединяется колодка, а пальцем нажимают на иглу. В нормальной ситуации она должна совершать свои движения толчками. Если толчков нет, то можно просто попытаться почистить устройство. Для этой цели можно воспользоваться универсальным средством WD. Им полностью смачивается весь датчик. Особенно тщательно обрабатывается шток с иглой. При отсутствии положительных результатов, датчик необходимо заменить.

Замена датчика своими руками

Некоторые наивно полагают, что для замены датчика необходимо быть профессионалом. Ничего подобного. Подобную работу можно вполне выполнить самостоятельно, сэкономив при этом определенную сумму денег.

Главное, все выполнять грамотно и в определенной последовательности:

1. Электронная начинка отсоединяется от аккумулятора.
2. Колодка отсоединяется от датчика. Если имеет место инжектор, то достаточно простого нажатия на фиксатор из пластика.
3. Далее необходимо отсоединить два винта, которыми крепится датчик. Начинать необходимо с левого крепежного элемента. Когда он будет откручен, принимаются за правый винт.
4. Перед тем, как устанавливать новый датчик, уплотнительное кольцо следует обработать моторным маслом. Если оно деформировано (а при длительной эксплуатации это вполне возможно), то его следует заменить.
5. Затем необходимо провести калибровку. Но особых усилий со стороны автовладельца не потребуется, поскольку эту работу за него выполнит электронное реле.
6. На некоторое время зажигание необходимо перевести во включенное состояние. Затем его следует выключить.
7. Если причина была в датчике, то через некоторое время на холостом ходу обороты перестают плавать.

Нетрудно видеть, что в замене датчика холостого хода ничего сложного нет. С этой задачей может справиться практически любой автолюбитель, имеющий представление об устройстве автомобиля.

Датчик холостого хода ВАЗ 2110: неисправности, замена РХХ

Содержание

Датчик холостого хода.

Датчик холостого хода ВАЗ 2110 (дхх), а правильнее называть «регулятор холостого хода» (рхх) на ваз 2114 и на других семействах самары предназначен для стабилизации и автоматической регулировки холостого хода. Датчик холостого хода представляет собой электродвигатель с конусной иглой.

Общие понятия. Датчик холостого хода ВАЗ 2110

Одной из часто встречающихся неприятностей, не позволяющих полноценно управлять автомобилем, является датчик холостого хода ВАЗ 2110 и модификаций. Хотя этот прибор имеет среди водителей название датчик, все же правильно его будет называть регулятор холостого хода, сокращенно — РХХ, потому-что все автомобильные датчики это измерительное оборудование, а данное изделие служит для автоматической стабилизации и поддержания оборотов холостого хода путем подачи воздуха в двигатель ВАЗ 2110 при полностью закрытой дроссельной заслонке.

РХХ — это важная составляющая двигателя, играет заметную роль для стабильной и бесперебойной работы любого автомобиля ВАЗ.

Регулятор холостого хода

Датчик холостого хода ВАЗ 2110 (сокращенно ДХХ)  является исполнительным приспособлением, а попросту клапаном состоящим из электродвигателя, пружины, штока на котором установлена запорная игла (можно посмотреть на фото). Именно посредством которой дозируется объем воздуха. То есть, когда дроссель ВАЗ 2110, 2112 полностью закрыт, а контроллер определяет, что нужно повысить обороты холостого хода, то РХХ формирует команду на изменение положения иглы. Она перемещается, приоткрывая частично или полностью впускное отверстие, через которое воздух идет в обход дросселя, а затем смешивается с топливом. В результате двигатель не глохнет.

Роль устройства Датчик холостого хода ВАЗ 2110

На инжекторных двигателях, которые устанавливаются на ВАЗ 2110, регулятор ХХ служит для контроля за стабильной работой силового агрегата. Вряд ли вас приятно удивит ситуация, при которой начнут плавать обороты на холостом ходу, то и дело автомобиль будет глохнуть.

Некоторые не знают про еще одну очень важную роль датчика холостого хода — прогрев силового агрегата в случае пониженной температуры воздуха.

Принято считать, что при наличии инжектора, прогревать двигатель нет необходимости. Мнение ошибочное. Не перенапрягайте двигатель, а сперва дайте ему некоторое время поработать без повышенных оборотов. Это положительно скажется на надежности и сроке службы мотора.

Как работает и как не работает датчик холостого хода ВАЗ 2110?

Датчик холостого хода ВАЗ 2110, или регулятор холостого хода, предназначен для дозированной подачи воздуха во впускной коллектор в то время, когда дроссельная заслонка закрыта.

Датчик холостого хода ВАЗ 2110 в разобранном виде.

Устройство прибора не слишком сложное. Он состоит из шагового электромоторчика, калиброванного подпружиненного конуса и штока. Устанавливается во впускном коллекторе после дроссельной заслонки. Именно этот регулятор и отвечает за бесперебойную и ровную работу двигателя на холостых оборотах.

Датчик холостого хода ВАЗ 2110 на дроссельном узле.

Попросту, регулятор-Датчик холостого хода ВАЗ 2110 — это простой клапан или исполнительный механизм, который контролирует подачу воздуха при закрытой заслонке, согласно командам электронного блока управления двигателем. При запуске мотора в холодную погоду, ЭБУ приоткрывает регулятор холостого хода и подаёт больше топлива в камеру сгорания, повышая обороты для ускорения прогрева двигателя.

Принцип работы.

Как только двигатель прогревается до рабочей температуры, шаговый электродвигатель перемещает шток с коническим клапаном вперёд и сокращает количество потребляемого воздуха, тем самым снижая обороты. Так датчик работает.

Признаки неисправности Датчик холостого хода ВАЗ 2110

А не работает он в тех случаях, когда:

• двигатель не держит холостые, обороты плавают;
• мотор глохнет на холостых и при движении на нейтралке при закрытом дросселе;
• холодный двигатель не запускается без открытой дроссельной заслонки, то есть, пока мы не нажмём на педаль газа, мотор не запустится;
• низкие и нестабильные холостые при прогреве двигателя.

При этом лампа Check Engine гореть не будет. Если она загорается, тогда причину ищем в датчике положения дроссельной заслонки. В том случае, когда симптомы налицо, но лампа не горит, причину следует искать именно в нашем датчике. Поэтому сейчас мы его проверим на работоспособность.

Причины поломки. Проверка узла Датчик холостого хода ВАЗ 2110

Причины неисправности регулятора ХХ — обрывы обмотки эл. двигателя и подклинивания иглы из-за грязи или коррозии. Но не всегда «виновником» отсутствующего холостого хода является датчик. Поэтому перед снятием и проверкой датчика проверьте цепь его питания.

Для всех проверок потребуется мультиметр. Цепь питания проверяется прибором, переведенным в режим «вольтметр». Диагностика проста – отсоединяем от регулятора колодку с проводами, «минусовой» щуп мультиметра подключаем к массе, а плюсовой — к выводам, обозначенными буквами «А» и «D». При включенном зажигании делаем замеры. При исправной цепи показания должны соответствовать номинальному напряжению цепи. Если напряжения нет, следует проверять ЭБУ и реле, отвечающие за питание датчика.

Для удобства проверки самого датчика снимите его с авто. Для этого потребуется только отвертка. Чтобы снять деталь, нужно:

1. Обесточить бортовую сеть (снять клемму с АКБ).
2. Найти регулятор (установлен на дроссельном узле).
3. Отсоединить проводку (предварительно воздействовав на фиксатор).
4. Выкрутить два винта крепления;
5. Извлечь регулятор.

Проверяется элемент тем же мультиметром, но переведенным в режим «омметра». Щупы сначала подсоединяем к выводам «А» и «В», а после — «С» и «D». При этом замере показания составляют 50-55 Ом. После подключаем щупы к выводам «А» и «С», а затем – к «В» и «D». При этой проверке омметр показывает бесконечность.

Если показания соответствуют, обрыва внутри датчика нет, а его неправильная работа обусловлена подклиниванием иглы.

Существует альтернативный способ проверки, который не требует использования измерительных приборов. Делается такая проверка просто:

1. Снимаем датчик с авто.
2. Подсоединяем обратно к нему колодку с проводами.
3. Запитываем бортовую сеть (подключаем АКБ).
4. Держа регулятор в руке, прикладываем к нему палец.
5. Просим кого-то включить зажигание.

Если элемент исправен, в момент включения зажигания игла сместится, что будет хорошо чувствоваться пальцем.
Подклинивание иглы  устраняется путем промывки. Для этих целей используется WD-40 или чистящий аэрозоль для карбюраторов. Этими средствами обрабатываем иглу и пружинку. Далее просушиваем датчик и проверяем работоспособность.
Если обнаружен обрыв обмотки в регуляторе или промывка результата не принесла, деталь меняем.

Проверка работы механической части датчика

Для проверки снимает датчик с дроссельного узла.

Тем не менее, если электрическая часть в порядке, можно проверить механическую часть регулятора на глаз:

1. Откручиваем датчик и вынимаем его из корпуса дросселя.
2. Подключаем контактную колодку к датчику.
3. Включаем зажигание. В момент включения клапан должен выдвинуться вперёд. Если этого не произошло — закоксовался шток или шаговый электродвигатель работает неправильно.
4. Измеряем расстояние между корпусом датчика и коническим клапаном — номинал 24 мм.

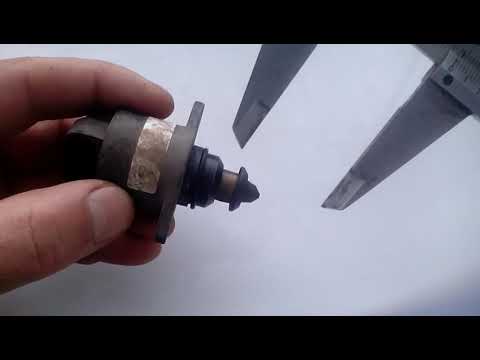

   Замеряем расстояние штангенциркулем.

Если мы сняли датчик с автомобиля и тест электрической части пройден, но подвижности конусного клапана мы так и не добились, пробуем очистить регулятор с помощью мягкого тампона, ватной палочки и проникающей смазки WD-40 или аэрозольным средством

для чистки карбюраторов. Удачной всем работы и стабильных холостых оборотов при любой погоде!

Датчик с нагаром

Замачиваем клапан в очистителе.

Очищенный Датчик холостого хода ВАЗ 2110.

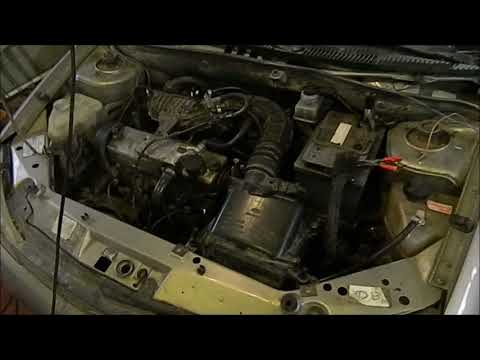

Где находится датчик холостого хода ВАЗ 2110?

Датчик холостого хода расположен на корпусе дроссельного узла. Датчик холостого хода расположен рядом с датчиком положения дроссельной заслонки. ДХХ крепится двумя винтиками. Так же встречается, что датчик посажен на лак.

Принцип работы датчика холостого хода (рхх)

В момент, когда мы включаем зажигание, шток на регуляторе холостого хода полностью выдвигается и упирается в специальное калибровочное отверстие в дроссельном патрубке. После, датчик отсчитывает шаги и возвращает клапан в исходное положение. Положение исходного клапана зависит от прошивки: к примеру январь 5.1 – 120 шагов на прогретом двигателе, Bosch – примерно 50 шагов на прогретом двигателе.

На прогретом двигателе в момент регулировки датчик находится на отметке 30-50 шагов. С увеличением или уменьшением шагов, объём воздуха, проходящий через калибровочное отверстие, постоянно изменяется. При чём, если шток вытягивается – то шаги увеличиваются и наоборот. Ход штока составляет 250 шагов.

В момент покупки датчика холостого хода на ваз, расстояние от головки штока до фланца должно быть не более 23мм. Внимательно измерьте длину выступающей головки.

В двигатель поступает определённое количество воздуха, необходимое для нормальной работы двигателя, тем самым регулируя холостой ход.

Поступающий воздух анализируется датчиком массового расхода воздуха (ДМРВ ) и, в соответствии с его количеством, Контроллёр подаёт необходимое количество бензина в двигатель через топливные форсунки. По датчику положения коленчатого вала (ДПКВ ), контроллер следит за количеством оборотов двигателя и управляет регулятором холостого хода. Именно так происходит процесс подачи нужного объёма воздуха.

На холодном двигателе контролёр повышает обороты за счёт Датчика холостого хода (рхх) и повыщает обороты двигателя при прогреве. Такой режим позволяет сразу начинать движения без прогрева.

Рекомендуется устанавливать датчик холостого хода от группы «омега» с номером 2112-114830. Так же неплохие РХХ 2112-1148300-04 «КЗТА». Стоит отметить, что при покупке нужно обращать внимание на конечную метку 04. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же. Если вы поставите к примеру датчик с меткой 04 вместо 01 – датчик работать не будет. Допускается такая замена: 01 на 03, 02 на 04 и наоборот.

Признаки неисправности датчик холостого хода ВАЗ 2110 (рхх)

К сожалению регулятор холостого хода не оснащён системой самодиагностики, поэтому ни бортовой компьютер (бк ), ни загорающийся чек эйндж не сообщит нам об этом. Но если у вас встречаются следующие проблемы, то датчик нужно проверить (Как проверить РХХ? ), почистить (Как почистит РХХ? ) отремонтировать (Как отремонтировать РХХ? ) или заменить (Как заменить датчик холостого хода? ) в случае неисправности.

1. Глохнет на холостом ходу.
2. Плавают обороты холостого хода.
3. При запуске холодного двигателя отсутствуют повышенные обороты.
4. Глохнет в момент снятия передачи на коробке.

В принципе все симптомы смерти РХХ схожи с симптомами ДПДЗ. Но отличие в том, что при смерти ДПДЗ ошибку покажет бортовой компьютер или загорится чек эйндж.

Какое же решение в этом случае необходимо принять?

Некоторые видят решение вопроса в том, что устройство просто необходимо поменять. Но замена регулятора холостого хода ВАЗ 22110 не всегда приводит к ожидаемому результату. Такое возможно в том случае, если виновником является совершенно другая причина. Она может крыться в свечах зажигания и топливном фильтре.

Проверку начинают с демонтажа креплений, что фиксируют дроссельный узел. После того, как крепления ослаблены, его незначительно аккуратно смещают в сторону. Необходимо посмотреть, присутствует ли на датчике напряжение. Если да, то, какие его показатели. А для этого необходимо будет воспользоваться вольтметром. Клемма «минус» аккумулятора подключается к массе, а прибор подключается к выводам, которые имеют обозначение «А» и «D».

В зависимости от результатов измерения можно сделать определенные выводы. Если на шкале стрелка показывает менее 12 В, скорее всего, это свидетельствует о разрядке аккумуляторной батареи. Может случиться и так, что стрелка прибора вовсе не будет отклоняться. Это говорит о наличии разрыва в цепи. Следует отыскать это место.

Прибор может показывать напряжение, превышающее 12 В. Тогда можно сделать вывод о том, что проблема кроется в сопротивлении регулятора. Для его замеров понадобится тестер. Нормальные показатели характеризуются величинами в 50 или 55 Ом. Дополнительно проводится попарная проверка. Показатели сопротивления должны оказаться бесконечно большими. Если же при измерении получается какой-либо другой результат, это указывает на необходимость замены датчика холостого хода.

Чистка РХХ на ВАЗ-2110

Обслуживание регулятора – это дело достаточно простое, не требующее от автомобилиста больших знаний и умений.

Изначально купите очиститель для карбюратора и можно приступать к делу.

1. Отсоедините колодку проводов от датчика.
2. Открутите два крепления, чтобы снять узел.
3. Если это необходимо, полностью почистите устройство от грязи на конусной игле и пружине.
4. Не обходите стороной посадочное место на дроссельном узле, его тоже нужно почистить. По завершении процедуры ставьте все на свои места.
5. Если после проведенных очистных мероприятий ничего не изменилось, все симптомы поломок остались, тогда лучшим выходом будет обычная замена регулятора.

Пошаговый порядок проведения замены

Процедура замены осуществляется практически так же, как очистка устройства, но есть определенные нюансы:

1. Отключается АКБ, чтобы предотвратить замыкание в проводке.
2. От регуляторного устройства отсоединяется штекер с электроцепью. Если автомобиль оборудован инжекторным силовым агрегатом, то для отсоединения разъема надо нажать на пластмассовое крепление.
3. Откручиваются болты. Как при очистке, сначала выкручивается левое крепление, а затем правое. Производится демонтаж вышедшего из строя регуляторного устройства.
4. Также очищается поверхность, на которую монтируется уплотнительный элемент. Последний проверяется на предмет наличия дефектов — потертостей, трещин и т. д. При их наличии уплотнительная резинка меняется на новую. Перед монтажом уплотнитель обрабатывается моторной жидкостью, после чего монтируется на посадочное место дросселя.
5. Устанавливается контроллер, подключается разъем с проводами для его питания. К аккумулятору подсоединяется провод.
6. После монтажа производится процедура калибровки. Микропроцессорный модуль должен выполнить ее самостоятельно, для этого используется электронное реле. Чтобы откалибровать новый датчик, зажигание активируется на несколько минут, после чего отключается. Если выполненные действия помогли и обороты больше не плавают, а остаются на одном уровне, то процедуру замены можно считать завершенной.

Что нужно знать при замене РХХ?

Чтобы поменять и произвести установку контроллера, позволяющего регулировать холостые обороты, надо обратить внимание на положение штока. Нельзя допустить, чтобы он был сильно выдвинут. Это может произойти, если перед выполнением монтажа устройство будет подключено к колодке и активировано зажигание. Руками вдвигать шток не допускается.

Если клапан с выдвинутой иглой поставить и затянуть фиксирующие винты, это может привести к повреждению устройства в результате срезания червячной передачи. Отремонтировать такой датчик не получится. В зависимости от модели транспортного средства после установки нового регулятора может потребоваться его калибровка. В некоторых авто эта процедура осуществляется с использованием специального оборудования или стенда.

На автомобилях ВАЗ калибровка выполняется так:

1. К отрицательному выходу аккумулятора подключается клемма.
2. Ключ в замке прокручивается, чтобы включить зажигание на десять секунд. Запускать силовой агрегат не нужно.
3. Производится отключение зажигания.

Учимся отличать подделку от оригинала

Сегодня многие жалуются на обильное количество контрафактной продукции на рынке автозапчастей.

Если говорить конкретно про регулятор ХХ для ВАЗ 2110, то есть несколько ключевых признаков, по которым подделку можно отличить от оригинала. Ориентируйтесь на эти данные, чтобы не установить случайно на свой автомобиль устройство сомнительного качества и происхождения.

Подделка и оригинал

1. На подделках черный корпус, выполненный из металла, короче на 1 миллиметр по сравнению с настоящей деталью.
2. На трех белых заклепках на корпусе в случае с подделкой отсутствуют шляпки. В оригинале они должны присутствовать. А диаметр шляпок составляет 3 миллиметра.
3. На подделках пружина выполнена в белом цвете и обладает более частой навивкой. В оригинале навивка реже, а сама пружина черная.
4. Обратите внимание на резиновое кольцо регулятора. На подделках оно черное и тонкое, а в случае с настоящей деталью заметен красноватый оттенок. Плюс толщина больше.
5. Присмотритесь к наконечнику. В подделках он более темный по сравнению с оригинальной запчастью.
6. На упаковке контрафакта отсутствуют отметки, внешне коробки заметно отличаются.
7. На оригинальном желтом стикере, расположенном на корпусе, должна присутствовать внешняя рамка. Изготовители подделок про нее, видимо, забыли.

Как видите, распознать подделку не сложно. Нужно только быть более внимательным к деталям.

Разница в коробках

Совместимость датчиков, как отличить подделку

Датчики отечественного производства имеют нумерацию 2112-1148300-хх, последние цифры указывают — (г. Кострома), «02» — КЗТА (г. Калуга), «03» и «04» — оснащенные шляпками аналоги вышеуказанных моделей. Есть еще регулятор 2112-1148300 производства «Омеги» (г. Москва).
Принято считать, что датчики, начинающиеся с цифр 2112-1148300, взаимозаменяемые, но специалисты рекомендуют менять на полностью однотипные

Например, 2112-1148300-01 менять на аналогичный или на 2112-1148300-03, а 2112-1148300-02 — на аналогичный или на 2112-1148300-04. Чтобы не купить подделку, а это явление встречается на рынке автозапчастей, обратите внимание на следующие внешние признаки (фото 2):

• качественный шрифт на упаковке;
• наличие на корпусе наклеек с голограммами;
• корпус подделки короче оригинального датчика;
• на оригинале нет люфта запорной иглы;
• игла не должна вращаться;
• у подделки пружина более светлая и имеет более частые витки;
• уплотнительное кольцо у оригинального изделия имеет ярко выраженный цвет и более толстое, чем у поддельного.

Подведем итоги

Как видно, даже с учетом относительной простоты самой детали, РХХ выполняет ряд важных функций. Само собой, при возникновении сбоев в работе ДВС, необходима проверка данного элемента. При этом для диагностики и технического обслуживания датчика холостого хода ВАЗ 2110  не потребуется специализированного оборудования. Также замену регулятора ХХ можно вполне провести своими руками в условиях обычного гаража.

 Напоследок отметим, что датчики такого типа довольно надежны и редко выходят из строя. Тем не менее, проблемы все же возникают на авто с большими пробегами. В любом случае, если холостой ход нарушен, важно убедиться, действительно ли поломка связана с РХХ. Приведенная выше информация позволит водителю быстро проверить датчик (электронную и механическую часть клапана холостого хода).

[spoiler title=»Источники»]

• https://ladafakt.ru/datchik-holostogo-hoda-vaz-2110-priznaki-neispravnosti.html
• https://olade.ru/mashiny/vaz-2110/datchik-xolostogo-xoda-vaz-2110. html
• https://luxvaz.ru/vaz-2110/226-regulyator-holostogo-hoda.html
• https://carfrance.ru/priznaki-neispravnosti-datchika-xolostogo-xoda-na-vaz-2110/
• https://topmekhanik.ru/regulyator-hh-vaz-2110/
• https://vaz-2110.ru/elektrika-i-provodka/kak-proverit-i-zamenit-regulyator-holostogo-hoda-na-vaz-2110.html
• https://ladafakt.ru/zamena-regulyatora-holostogo-hoda-vaz-2110.html
• https://AvtoSotka.ru/tyuning-i-remont/vaz-2110-datchik-holostogo.html
• http://KrutiMotor.ru/datchik-holostogo-hoda-vaz-2110-proverka-zamena-remont/

[/spoiler]

Регулятор холостого хода ВАЗ 2110: поломка и диагностика

Из этой статьи вы узнаете, что собой представляет регулятор холостого хода ВАЗ 2110. Это устройство, позволяющее управлять двигателем внутреннего сгорания с помощью блока микроконтроллера. Конечно, этот элемент может сломаться. Поэтому необходимо внимательно изучить его устройство, а также методы проведения диагностики. Обратите внимание, что в случае отказа PXX двигатель не сможет работать должным образом. Но обо всех подробностях стоит рассказать подробнее.

Общая информация

Регулятор холостого хода позволяет изменять подачу воздуха в топливную рампу. По сути, это шаговый двигатель, которым управляет специальный электронный блок на базе микропроцессора. Обратите внимание, что некорректно называть это устройство «датчиком». Это электродвигатель, а следовательно, он выполняет функции исполнительного механизма. С его помощью ДВС настраивается на холостом ходу. Стоит отметить, что выявить неисправность регулятора сложно. Это можно сделать только при наличии диагностического оборудования. Вы также можете использовать метод исключения. Для этого необходимо установить заведомо исправный контроллер. Конечно, стоимость такой диагностики очень высока. Также стоит отметить, что система самодиагностики не выявляет неисправности при работе RXX. Поэтому сигнальная лампа «Check Engine» не загорится при выходе из строя регулятора. И поможет только замена регулятора холостого хода.

Что делает РХХ?

Как было сказано выше, регулятор позволяет изменять подачу воздуха. Если вы знакомы с топливной системой автомобиля ВАЗ 2110, то знаете, что в ней смесь образуется в рампе. Поддерживается определенное давление, достаточное для качественного впрыска бензиновой смеси в камеры сгорания. Отрегулировать воздух довольно сложно. Особенно при полностью закрытом дросселе. Обратите внимание, что именно с помощью регулятора холостого хода ВАЗ происходит прогрев двигателя до рабочей температуры. Ведь в инжекторных моторах нет рычага «всасывания». Следовательно, подача воздуха регулируется только с помощью РХХ. Именно этим и занимается регулятор холостого хода ВАЗ 2110. Во время движения не работает.

Как работает контроллер?

При включении зажигания шток перемещается на регуляторе холостого хода. Выдвигается до конца. При этом он упирается в специальное отверстие в дроссельном узле. Затем стержень возвращается в исходное положение. В этом случае регулятор калибруется. При работающем двигателе уменьшение или увеличение числа ступеней регулятора вызывает изменение объема воздуха, проходящего через это калибровочное отверстие. При этом количество воздуха, подаваемого в топливную рампу, при котором может осуществляться нормальная работа двигателя на ХХ. Итак, регулятор холостого хода ВАЗ 2110 и любого другого автомобиля. Очень маленький размер для этого устройства, он легко помещается на ладони. В нем три основных элемента. Во-первых, это шаговый двигатель. Во-вторых, это стержень, на котором есть игла в виде конуса. В-третьих, это пружина, которая позволяет детали вернуться в исходное положение. Крепление устройства осуществляется с помощью двух болтов.

Признаки поломки РХХ

Следует отметить, что регулятор холостого хода ВАЗ 2114 по принципу аналогичен всем устройствам этого типа. Конечно, будет много неприятностей, если вдруг регулятор холостого хода выйдет из строя или начнет работать некорректно. Можно отметить такие симптомы, как самопроизвольное изменение числа оборотов коленчатого вала. Например, вдруг происходит набор поворотов или падение. Если запустить холодный двигатель, и при этом не увеличить обороты, то можно судить о том, что RXH вышел из строя. Также стоит обратить внимание на то, чтобы при включении фар или печки не уменьшать обороты холостого хода. Также часто мотор останавливается, если выключить трансмиссию. Например, при переключении с одной передачи на другую или остановке.

Диагностика РХХ

Для проверки регулятора холостого хода ВАЗ 2110 потребуется подготовить автомобиль к ремонту. Первое, что необходимо сделать, это отключить клеммную колодку, с помощью которой регулятор подключается к системе электропитания. После этого необходимо проверить, есть ли напряжение. В колодке два провода, на которых должно присутствовать напряжение. Разумеется, делать это при включенном зажигании. Если напряжение слишком низкое, то причина скорее в зарядке аккумулятора. Если напряжения нет вообще, то ищите неисправность в электронном блоке управления или в цепи питания регулятора холостого хода. Далее необходимо проверить сопротивление между выводами самого регулятора. В среднем это сопротивление должно быть 53 Ом. Затем можно демонтировать датчик, подключить его к клеммной колодке, а затем подать питание. При этом игла в виде конуса должна постепенно двигаться вперед, а после достижения крайнего положения должна вернуться в исходное положение. На автомобиле ВАЗ 2115 аналогично диагностируется регулятор холостого хода.

Функция датчика холостого хода. Где находится датчик холостого хода на лада калина и его замена

Датчик холостого хода относится к важным подсистемам любого автомобиля, ведь от него зависит чтобы обороты были стабильными, машина не глохла при положении рычага КПП в промежуточное состояние.

Поговорим о том, почему иногда выходит из строя датчик холостого хода ВАЗ 2110, плавают обороты двигателя, и как с этим бороться.

Значение

Датчик, он же регулятор холостого хода на ваз инжектор, предназначен для контроля устойчивости работы двигателя. Кроме того, что никто не обрадуется, если двигатель будет плавать на холостых оборотах, а то и вовсе глохнуть, есть еще одна причина, по которой этот регулятор должен работать без сбоев.

Это необходимость прогрева двигателя в холодную погоду. Хотя и принято считать, что если на машине установлен инжектор, то двигатель прогревать не нужно, но это ложное мнение, и лучше не «драть» двигатель, а сначала дать ему поработать немного, не давая ему высоких оборотов.

Устройство и расположение

Довольно простая деталь — регулятор холостого хода, внешне напоминающий небольшой электродвигатель. Он состоит всего из трех частей: пружины; шаговый двигатель и стержень с иглой на конце.

Регулятор расположен рядом с механизмом изменения положения дроссельной заслонки.

Принцип работы

Именно регулятор холостого хода, как и форсунка, отвечает за подачу большего или меньшего количества топлива, но именно при включении холостого хода.

Это происходит путем втягивания или, наоборот, выдвижения иглы штока. Именно игла в той или иной степени перекрывает специальный канал.

Признаки неисправности

Рассмотрим основные признаки, указывающие на неисправность датчика:

• Плавающая скорость холостого хода;
• Двигатель плохо запускается даже при нажатой педали газа;
• Двигатель прогревается, но обороты не увеличиваются;
• Двигатель внезапно глохнет на нейтральной передаче;
• Обороты падают, если включить устройства, потребляющие много энергии: печки, фары, кондиционеры, магнитолы.

Впрочем, не нужно сразу бежать за новым датчиком. Заменить его не получится, если причина в другом: например, это могут быть свечи или топливный фильтр.

Функциональная проверка

Мы уже сказали, где находится датчик. Первым делом нужно найти его и снять колодку с проводами. На ВАЗ 2110 сначала нужно открутить крепления дроссельного узла, затем сдвинуть весь узел примерно на 10 мм.

С помощью вольтметра проверьте, подходит ли напряжение для датчика. Для этого необходимо сначала соединить минусовую клемму аккумулятора с массой и подключить вольтметр к клеммам А и D (они обычно маркированы), после этого:

• Если вольтметр показывает менее 12В, это, скорее всего, говорит об отсутствии заряда аккумулятора;
• Если ничего не показывает, следует искать неисправности в электронном блоке управления или в цепи;
• При показаниях 12В и более нужно проверить непосредственно регулятор, точнее его сопротивление;
• К четырем контактам подключаем тестер, который должен выдавать показания общего сопротивления 50 или 55 Ом.

Парная проверка должна давать бесконечно высокое сопротивление. Если датчик холостого хода на ВАЗ 2110 (инжектор) дает разные показания, то он нуждается в замене.

Проверить регулятор можно и другим способом: снять датчик и подключить разъем. Нажимая пальцем на иглу, следим за ее продвижением. При выключении зажигания должен быть толчок иглы.

Если все в норме, то обычно скорость не плавает и сам датчик в рабочем состоянии. Если толчка нет, можно попробовать почистить механизм.

Это делается с помощью специального чистящего средства WD-40. Они очень аккуратно, с помощью ватной палочки, чистят все, что можно в датчике.

Особо осторожно — инвентарь, а также иглу. Но если это не сработает, нужна замена.

Порядок замены

Замена производится в следующем порядке:

1. Обесточить бортовую систему, сняв минусовую клемму, расположенную на аккумуляторе;
2. Отсоедините колодку от датчика. У инжектора ВАЗ это делается нажатием на пластиковый фиксатор;
3. Откручиваем два винта, причем рекомендуется сначала открутить левое крепление, потом правое;
4. Теперь регулятор снят, и нет проблем заменить его новым;
5. Перед установкой желательно смазать уплотнительное кольцо маслом. Посмотрите, нет ли на кольце хоть малейших трещин, в таком случае его надо менять;
6. В процедуре калибровки также нет никаких сложностей, все сделает электронное реле. Вам просто нужно включить зажигание на несколько минут, а затем выключить его. После этого обороты обычно уже не плавают, и машина работает ровно.

Датчик, а точнее регулятор холостого хода (РХХ) обеспечивает поддержание оборотов двигателя при отсутствии нажатия на педаль газа (дроссельная заслонка полностью закрыта). Регулировка холостого хода на инжекторном двигателе во многом аналогична такой же операции на карбюраторном двигателе. Ведь регулирование оборотов достигается за счет изменения количества воздуха, поступающего в цилиндры.

В отличие от карбюраторных, где обороты холостого хода зависят от положения дроссельной заслонки и жиклеров системы холостого хода, в инжекторных двигателях холостой ход регулируется изменением количества топлива и воздуха, поступающего в цилиндры. Контроллер считывает показания датчика положения коленчатого вала (), определяя с его помощью обороты двигателя. Если обороты двигателя падают ниже установленного значения, то в датчик (регулятор) холостого хода втягивается коническая игла, перекрывающая поступление воздуха в цилиндр. Увеличение количества воздуха, которое потребляет мотор, отражается на показаниях датчика массового расхода воздуха (ДМРВ). И по этим показаниям контроллер определяет оптимальное количество топлива.

Диагностика датчика холостого хода

Регулятор установлен на корпусе дроссельной заслонки, сразу под (ДПДЗ). Такая компоновка одинакова на всех моделях ВАЗ, от инжекторной классики до Гранты и Весты. Причины проверки регулятора разные — плавающие холостые обороты, двигатель глохнет на нейтралке, либо без причины резко набирает или сбрасывает обороты, при этом бортовой компьютер не показывает неисправности ДПДЗ. Многие спрашивают, где находится датчик холостого хода, ответ на этот вопрос на схеме ниже.

Проверять РХХ только при выключенном двигателе. Проверка проводится в четыре этапа:

• Проверка работы двигателя. Необходимо определить, распространяется ли проблема на другие режимы работы двигателя. Лучший способ сделать это — быстро разогнать автомобиль на свалке или открытом участке дороги без ограничения скорости. Если машина не теряется в динамике, то проблема в РХХ. Если машина стала хуже разгоняться, необходимо провести комплексную проверку мотора.
• Убедившись, что проблема именно в РХХ, нужно проверить цепь питания. Для этого с датчика снимаем разъем с проводами. На двигателях объемом 1,6 литра для этого потребуется открутить два болта и отодвинуть дроссельную заслонку от ресивера. При включенном зажигании измерьте напряжение сначала на контактах А и В, затем на контактах С и D. Напряжение должно быть более 12 вольт. Если напряжения нет, или оно заметно меньше, необходимо провести серьезную диагностику проводки, для чего желательно обратиться к опытному автоэлектрику.

• Убедившись, что проблема именно в РХХ, необходимо снять его с двигателя, для чего придется открутить два болта. На некоторых моделях ВАЗ РХХ посажен на лак, поэтому придется снимать дроссельную заслонку (заодно можно ее проверить и почистить) и снять с нее регулятор. Сняв РХХ, измерьте сопротивление на контактах А и В, затем на С и D. Оно должно быть равно 50 — 80 Ом. Затем измерьте сопротивление между А и С, затем В и D. Оно должно быть не менее 15 МОм. При несоответствии сопротивлений регулятор желательно заменить, так как проблема в катушках электромагнита, приводящего в движение иглу. Также внимательно осмотрите контакты на датчике и колодке. Если есть даже небольшое подозрение на грязь или окислы, обработайте их очистителем контактов (спрей), затем высушите сжатым воздухом.
• Убедившись, что контакты и сопротивление датчика в порядке, приступайте к функциональной проверке. Вставьте блок в разъем датчика, включите зажигание и слегка нажмите пальцем на кончик иглы РХХ. Попросите помощника выключить зажигание. Если датчик исправен, вы почувствуете укол, а игла будет выступать из тела не менее чем на 5 мм. Включите и выключите зажигание несколько раз, чтобы убедиться, что регулятор полностью выдвигается и выдвигает иглу.

Замена регулятора холостого хода

Конструкция РХХ такова, что при любой механической или электрической неисправности регулятор подлежит замене. Попытки ремонта помогают устранить проблему на некоторое время, но через 1-3 недели она возвращается снова. При покупке регулятора учитывайте, что модели для разных двигателей не взаимозаменяемы. Поэтому выбирайте датчик не по типу двигателя (продавец может ошибиться), а по каталожному номеру, который указан на корпусе регулятора. Замена регулятора не представляет сложности. Снимите старый РХХ, как описано выше, затем установите новый и подсоедините жгут.

Если не получается, отсоедините от ресивера и патрубка и снимите его. Замените неисправный РХХ и установите на место корпус дроссельной заслонки.

Видео — Замена датчика на ВАЗ 2110

Спрашивает : Винокуров Иван.
Суть вопроса : Хочу заменить датчик холостого хода, но не знаю где он?

Добрый день, у меня недавно была такая проблема. Когда я останавливаюсь на светофоре! Друзья говорят, что может быть причина в датчике холостого хода, но я не знаю, где он. Подскажите пожалуйста как его найти и как решить мою проблему?

Датчик холостого хода или, другими словами, регулятор холостого хода ( МАК — прим.) Предназначен для устойчивой работы двигателя при отпущенной педали газа. Именно это устройство обеспечивает минимальную подачу воздуха и топлива при стоянке автомобиля и на холостом ходу.

Следующие две вкладки изменяют содержимое ниже.

Владею автомобилем Рено Меган 2, до этого были Ситроены и Пежо. Я работаю в сфере обслуживания дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы всегда можете обратиться ко мне за советом.

Некорректную работу этого датчика можно распознать по нескольким критериям, и если один из них встречается в эксплуатации вашего автомобиля, вы можете смело приступать к его чистке, либо купить новый в магазине. Итак, самые распространенные симптомы, возникающие при выходе из строя регулятора холостого хода:

1. Запуск двигателя без помощи педали газа тоже достаточно затруднен.
2. Когда автомобиль стоит, обороты холостого хода плавают.
3. При переключении передач обороты падают либо до отметки «0», либо около этого значения.
4. В мороз двигатель не набирает более 1500 об/мин на «холодной».
5. При пуске приборов, света, печки, отопления и других приборов скорость «проседает».
6. Частота вращения двигателя либо самопроизвольно повышается, либо падает, либо останавливается при значениях, превышающих норму.

Итак, давайте разберемся и поймем, где находится этот датчик и как его правильно демонтировать.

Замена датчика холостого хода (видео)

Разборка РХХ

Проверка РХХ

Сборка РХХ

После очистки или замены устройства на новое, собираем его так же, как и при снятии.
