Проверка снятого генератора

Содержание статьи

Для проверки снятого генератора используют омметр. Предварительно наружную поверхность генератора мягкой тряпкой тщательно очищают от грязи, затем положительный щуп прибора присоединяют к выходу «30» генератора, а второй щуп – к корпусу генератора и проводят замер сопротивления. Если оно близко к нулю, это может говорить как о выходе из строя одного из диодов системы, так и о замыкании обмотки статора на корпус.

Затем проверяют положительные диоды генератора. Для этого положительный конец измерительного прибора присоединяют к выходу «30», а второй – к болту крепежной системы выпрямительного блока генератора.

Показатель сопротивления, близкий к нулевой отметке, свидетельствует о выходе из строя одного из диодов.

Для того чтобы проверить конденсатор, его снимают с генератора и присоединяют к выводам соответствующие концы омметра. При рабочем состоянии конденсатора показываемое прибором сопротивление сначала должно уменьшиться, а затем начать возрастать.

Для проверки отрицательных диодов генератора необходимо присоединить положительный конец омметра к болту крепежной системы выпрямительного блока генератора, а отрицательный конец замкнуть на корпусе генератора.

При нормальной работе диодов показатели прибора будут отличаться от нуля (рис. 80).

---

Рисунок 80. Проверка диодов генератора

---

Регулятор напряжения проверяют тоже после снятия его с генератора. Если в свободном состоянии щетки выступают из щеткодержателя на 5 мм и более, а при нажатии на них свободно и пружинисто двигаются в пазах, регулятор может эксплуатироваться дальше. При противоположных результатах требуется замена детали.

Для проверки работы регулятора напряжения используют вольтметр. Положительный вывод регулятора присоединяется к такому же выводу аккумулятора, второй замыкается на массе, вольтметр при этом должен показать напряжение на контактах щеточного узла; в противном случае элемент не работает и требуется замена регулятора.

Чтобы проверить состояние ротора генератора, один щуп измерительного прибора присоединяют к корпусу, а второй замыкают на контактном кольце ротора (рис. 81 а). Если прибор показывает наличие сопротивления, это является свидетельствуют об отсутствии замыкания в роторе и целостности его обмотки (рис. 81 б). В противном случае необходимо заменить деталь.

---

Рисунок 81. Проверка регулятора напряжения и ротора генератора

---

В ходе диагностики генератора заменяют неисправные элементы системы: конденсатор, регулятор напряжения, ротор или статор.

Если проверка показала неисправность диода, необходимо полностью заменить выпрямительный блок генератора.

ТИПИЧНЫЕ НЕИСПРАВНОСТИ

ПРОБЛЕМА – СЛАБОЕ НАПРЯЖЕНИЕ В БОРТСЕТИ (НАПРЯЖЕНИЕ ПОД НАГРУЗКОЙ МЕНЕЕ 13,6 В)

1. Проверить регулятор генератора, при необходимости заменить деталь.

2. Проверить ремень генератора, для чего нажать на него большим пальцем – прогиб ремня не должен превышать 1,5 см. Если ремень ослаб, отрегулировать его натяжение.

3. Проверить диодный мост в генераторе и контакт диодного моста с корпусом генератора. Если причина в выходе из строя диодов, заменить диодный мост.

4. Проверить место соединения обмотки с диодным мостом. При ослаблении прижима выводов обмотки или обрыве контакта необходимо припаять выводные кольца обмотки к диодному мосту и подтянуть гайки.

Инжекторный ремень длиннее карбюраторного, поэтому при покупке обязательно берите ремень, соответствующий вашему типу мотора.

ПРОБЛЕМА – ПРИ РАБОТЕ ДВИГАТЕЛЯ КОНТРОЛЬНАЯ ЛАМПА СВЕТИТСЯ, БАТАРЕЯ АККУМУЛЯТОРА ПЕРЕЗАРЯЖАЕТСЯ

Проверить регулятор напряжения. Вероятно, произошло короткое замыкание между массой и выводом «DF». Регулятор необходимо заменить новым.

ПРОБЛЕМА – ПРИ РАБОТЕ ДВИГАТЕЛЯ КОНТРОЛЬНАЯ ЛАМПА СВЕТИТСЯ В ПОЛНАКАЛА ИЛИ ЯРКО ГОРИТ, БАТАРЕЯ АККУМУЛЯТОРА РАЗРЯЖЕНА

1. Проверить диоды питания обмотки возбуждения. Если они повреждены, необходимо заменить их или выпрямительный блок.

2. Проверить регулятор напряжения. При обнаружении неисправности заменить его новым.

3. Проверить обмотку статора. В случае ее короткого замыкания, обрыва или замыкания ее на массу статор генератора необходимо заменить.

4. Проверить выводы обмотки возбуждения. Возможно, произошла их отпайка от контактных колец. Выводы припаять или заменить ротор генератора.

5. Проверить исправность вентилей выпрямительного блока. В случае необходимости заменить выпрямительный блок новым.

6. Отрегулировать натяжение ремня в случае, если ремень привода генератора проскальзывает.

ПРОБЛЕМА – КОНТРОЛЬНАЯ ЛАМПА НЕ ГОРИТ КАК ПРИ ВКЛЮЧЕНИИ ЗАЖИГАНИЯ, ТАК И ПРИ РАБОТЕ ДВИГАТЕЛЯ, БАТАРЕЯ АККУМУЛЯТОРА РАЗРЯЖЕНА, КОНТРОЛЬНЫЕ ПРИБОРЫ РАБОТАЮТ

1. Проверить положительные вентили на короткое замыкание. При его обнаружении заменить выпрямительный блок.

2. Проверить регулятор напряжение на наличие повреждений.

Вероятно, произошел обрыв между массой и выводом «DF». В этом случае следует заменить регулятор напряжения.

3. Проверить провод «КБ» и его соединения (от комбинации приборов до генератора).

В случае обнаружения обрыва в цепи между штекером «D» генератора и комбинацией приборов устранить неисправность.

4. Проверить выводы обмотки возбуждения. Если произошла их отпайка от контактных колец, выводы следует припаять или заменить ротор генератора новым.

5. Проверить провод от вывода «D» щеткодержателя. В случае отсоединения провод следует присоединить к выводу.

6. Проверить щетки на зависание и износ. При необходимости произвести замену щеткодержателя со щетками.

7. Проверить контактные кольца. В случае окисления их следует протереть смоченной в бензине салфеткой.

8. Проверить контрольную лампу. Если она перегорела, заменить новой.

9. Проверить плотность прижима контактов патрона лампы к печатной плате. В случае необходимости подогнуть контакты патрона или заменить его новым.

ПРОБЛЕМА – ГЕНЕРАТОР СЛИШКОМ СИЛЬНО ШУМИТ

1. Возможно, произошло замыкание обмотки статора на массу или межвитковое замыкание. В этом случае статор следует заменить.

2. Проверить подшипники генератора. В случае обнаружения повреждений заменить переднюю крышку с подшипником или задний подшипник.

3. Проверить вентиляторы генератора. В случае обнаружения короткого замыкания в одном из них необходимо заменить выпрямительный блок.

Проверка исправности регулятора напряжения в генераторе

Первым делом необходимо осмотреть щетки. Их выступ из держателей не должен превышать 5 миллиметров. Щетка должна свободно ходить в держателях, должна быть цела и не изношена. Дальше подключаете положительную клемму к выходу устройства, а отрицательную к массе регулятора напряжения. Подсоединяем контрольную лампочку к щеткам. Подаем 13,3 вольт на регулятор, при этом лампочка должна загореться. После увеличения напряжения до 14,3 вольт, контрольная лампа погаснет, так как регулятор перестал давать напряжение на щетки. При уменьшении напряжения до 13,3 вольт, лампа должна сработать.

Проверка работоспособности конденсаторов

Подключаем омметр к конденсатору. Если он исправен, то независимо от полярности подключения, начальное сопротивление плавно увеличивается и вскоре перестает изменяться. Это является показателем исправности конденсатора. Вы, наверняка, поняли, что проверить генератор автомобиля совсем не сложно. Требуется иметь некоторую подготовку, сноровку и комплект соответствующих приборов, который можно приобрести на любом автомобильном рынке.

Проверка целостности диодного моста генератора

Чтобы проверить диодный мост генератора автомобиля, устанавливаем омметр в положение проверки диодов. Подсоедините положительный контакт омметра к общей шине диодов. «Минусовую» клемму подключаем к выходу диода. Если сопротивление бесконечно – диод исправен, а если устройство предоставляет другие параметры, то диод требуется заменить. Следующий шаг – замена положения клемм омметра местами. Результаты сопротивления должны быть около нуля. Так проверяем каждый диод для получения точного результата. Далее проверяем, не пробивает ли диод на кузов. Положительной клеммой омметра касаемся пластины, на которой находятся диоды, а отрицательной клеммой, как и в предыдущем варианте, к выходу диода. При нулевом сопротивлении – диод не исправен, а при бесконечном – исправен.

Проверка подшипников

Здесь рассмотрена только электрическая составляющая неисправностей генератора, но нельзя забывать еще и о механических проблемах с данным типом устройств. Стоит не забывать про самую распространенную проблему у генераторов, это выход из строя подшипников устройства. Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно. Обычно при этом генератор издает не приятные скрежещущие шумы, которые заметно слышны, когда вы находитесь возле машины либо в салоне.

Данная проблема возникает как в старых генераторах, так и в новых, современных устройствах. Здесь, в основном, многое зависит от правильного и отрегулированного натяжения ремня привода генератора. В случае, когда ремень перетянут, то в скором времени можно готовиться к серьезному ремонту подшипников генератора, как правило, это приводит к разрядке АКБ и скорому выходу ее из строя, особенно в зимний период времени. Первые признаки этой проблемы, это мигание контрольной лампочки заряда аккумулятора, которая находится на панели приборов автомобиля и имеет красный цвет.

Если данного индикатора у вас не имеется, что встречается довольно редко в современных автомобилях, то приобретите специальный индикаторный прибор с набором светодиодов, который монтируется в разъем прикуривателя и сигнализирует о степени заряда аккумулятора. Существуют и более «навороченные» электронные аналоги, но функционально они не сильно отличаются и стоят на порядок дороже.

Как проверить ротор автомобильного генератора.

Первым шагом будет прозвонка обмотки возбуждения. Для этого на мультиметре устанавливаем режим на проверку сопротивления и измеряем его между контактными кольцами – сопротивления обмотки должно находится в пределах 2,3-5,1 Ом. Когда оно свыше – то или обрыв или же просто плохой контакт между кольцами и выводами обмотки. Малое – говорит об межвитковом замыкании. При помощи режима амперметра на мультиметре также можно проверить потребляемый обмоткой ток. Нужно подать 12В на контактные кольца и в разрыве цепи замерить – обмотка возбуждения не должна потреблять более 3-4,5 Ам. К полному комплексу можно еще добавить и проверку сопротивления изоляции ротора. И чтобы это сделать понадобится 40-ка ватная лампочка и провода (один провод от розетки на кольцо, а другой через лампочку на корпус – если все в норме то лампочка не загорится, если же нить едва накаливается значит происходит утечка тока на массу).

Как проверить ротор и статор генератора

Придерживаясь всех рекомендаций и последовательности проверки, в большинстве случаев, вам без проблем удастся проверить генератор автомобиля и его работоспособность своими силами, имея в своем распоряжении только один мультиметр. А вот чтобы его отремонтировать, определив неисправный узел — заменить вышедшую из строя деталь. Контролируйте натяжение ремня, состояние контактов, следите за лампочкой генератора на приборной панели и генератор прослужит вам дольше.

Обзор самых лучших максискутеров

Замена шин на новые.

Когда это нужно сделать?

По каким признакам при покупке авто можно понять что пробег скрученный

На каких шинах лучше путешествовать?

Как завести машину с толкача?

Как проверить не снимая генератор ВАЗ 2108-2115 🦈 avtoshark.com

Между полюсами на втулке расположена возбуждающая обмотка, защищенная пластиковым корпусом. На передней части вала крепятся охлаждающая крыльчатка, генераторный шкив. Устанавливается ротор на подшипники. Задний шарикоподшипник напрессовывается на вал. Передний фиксируется специальными шайбами на крышке.

Электрогенератор отвечает за питание электроприборов автомобиля. Производительность устройства можно проверить, не снимая генератор на машине ВАЗ 2115 и более старых моделях этой марки авто.

Предназначение электрогенератора автомобиля

Это устройство преобразовывает крутящее усилие в электроэнергию. Такой элемент питает:

• систему зажигания машины;
• автомобильные осветительные приборы;
• электронное оснащение авто (к примеру, бортовой ПК).

Мощности электрогенератора при включении всех потребителей может не хватить. Это приведет к быстрой разрядке аккумуляторов. При включении полной нагрузки происходит падение напряжения генератора автомобиля ВАЗ 2110 и других моделей производителя ниже допустимого значения, что приводит к разряду аккумулятора. .

Где на машинах VAZ устанавливается генерирующий узел?

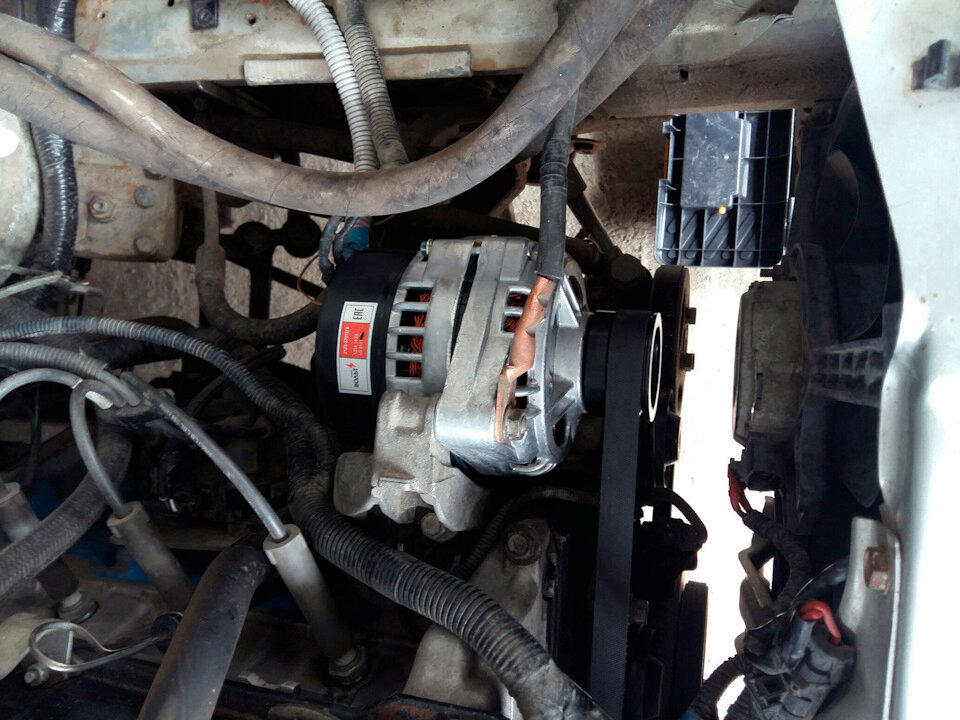

Чтобы найти генератор в автомобилях АвтоВАЗ, достаточно поднять капот и осмотреть передний левый угол. Устройство находится за радиатором в достаточно труднодоступном месте.

Внешний вид генератора ВАЗ 2108-2115

Специалисты для снятия генерирующий узел часто пользуются подъемниками либо проводят демонтаж из ямы. Ввиду затруднительности проведения таких операций важно знать, что проверить зарядку генератора мультиметром на автомобиле ВАЗ 2110 и других модификациях производителя можно без снятия прибора.

Принцип действия электрогенератора

Алгоритм работы генерирующего узла на машинах ВАЗ следующий:

• при активации зажигания ток начинает движение к проводам возбуждения;
• якорь создает э/м поле, проходящее через статорную обмотку;
• на выводах появляется напряжение;
• после набора якорем значительной частоты вращения система переходит в режим самовозбуждения;
• производимый переменный ток преобразовывается в постоянный посредством выпрямительного блока.
• при скачках частоты вращения коленчатого вала приводится в действие регулятор напряжения (выполняется настройка временного промежутка активации провода возбуждения).

Желающим знать, как проверить генератор на автомобилях ВАЗ 2109 и более новых моделях изготовителя, нужно учитывать, что общая схема подключения может включать встроенный вольтметр и лампу заряда. Последняя располагается на приборной панели.

Наиболее важные техпараметры электрогенераторов

При выборе нового устройства или проверке старого учитывают такие технические характеристики генерирующих узлов:

• значение отдаваемого тока;
• величину поддерживаемого напряжения;
• направление вращения роторного вала;
• передаточное соотношение ДВС/генерирующий узел (отношение между радиусами шкивов двигателя и генератора).

На машины АвтоВАЗ устанавливают трехфазные генерирующие узлы синхронного типа.

Устройство способ крепления электрогенераторов АвтоВАЗ

Иногда для проверки работоспособности таких устройств приходится выполнять их полный демонтаж. Прежде чем проверить мультиметром генератор, снятый с машины ВАЗ 2110 и других авто приведенного производителя следует разобраться с устройством генерирующего узла.

Конструкция может несколько отличаться зависимо от модификации прибора. Но к основным составляющим электрогенераторов относят статор, ротор, алюминиевые крышки, шкив, щетки, подшипники.

Особенности конструкции ротора

Деталь выполняется в виде вала с рифленой поверхностью, напрессованными стальными втулками, клювообразными полюсами. Вместе эти элементы образуют электромагнитный сердечник.

Между полюсами на втулке расположена возбуждающая обмотка, защищенная пластиковым корпусом. На передней части вала крепятся охлаждающая крыльчатка, генераторный шкив. Устанавливается ротор на подшипники. Задний шарикоподшипник напрессовывается на вал. Передний фиксируется специальными шайбами на крышке.

Строение генераторного статора

Это устройство выполняется из тонких пластин (толщиной до 1 мм), изготавливаемых из электротехнических сталей. Внутренняя поверхность статора имеет пазы для укладки трехфазной обмотки. Каждая обмотка включает 6 катушек.

Крепление электрогенератора ВАЗ

При техобслуживании таких устройств часто требуется снимать их. Генерирующие узлы фиксируются посредством специальных кронштейнов, закрепленных болтами. Данное крепление удобнее откручивать, находясь под машиной.

Чертеж генератора ВАЗ 2108-2115

Также электрогенераторы крепятся к пластине натяжителя приводного ремня. Фиксация осуществляется при помощи гайки. Различные автомобили АвтоВАЗ оснащаются разными типами приводных ремней. К примеру, модель 2108 (и ее модификации) имеет клиновые ремешки, а ВАЗ 2111 – поликлиновые.

Такая разница обусловлена различной комплектацией ДВС машин VAZ. Более новые модели (например, 2114б 2115) оснащены мощными системами кондиционирования, ЭУР. Потому в них требуется лучшее сцепление ремня со шкивами, а также значение отдаваемого тока 80 А и более.

Какой электрогенератор приобрести (артикулы, производители)?

При проверке генератора иногда оказывается, что устройство необходимо сменить. Чтобы выбрать подходящий вариант генерирующего узла на VAZ, нужно учитывать тип двигателя (с карбюратором или инжектором), комплектацию ДВС.

Лучше устанавливать модели генерирующих узлов, изготовленных партнерами ВАЗ. Среди последних выделяют электрогенераторы КЗАТЭ 9402.3701 и 372.3701. Первый вариант выдает ток от 80 А, устанавливается на движки машин АвтоВАЗ 2111. Устройства 372.3701 менее мощные, отдают 55 А.

Наиболее популярные марки генераторов для ДВС ВАЗ

Если найти одну из приведенных выше деталей не получается, можно отдать предпочтение совместимым генерирующим узлам. Среди наиболее известных производителей электрогенераторов на VAZ выделяют:

1. LKD – марка отличается выпуском устройств не самой высокой пробы, но все же пригодных к использованию.
2. Fenox – производитель выделяется качественной сборкой продукции.
3. «Прамо» – генерирующие узлы данной марки имеют иную конструкцию, чем модели предыдущих изготовителей, что дает возможность получить мощность до 100 А;
4. «СтартВОЛЬТ» – приборы этого производителя оснащаются цифровыми регуляторами напряжения, парой дополнительных диодов. Последние способствуют повышению производительности электрогенератора (до 120 А).

Если хочется сэкономить, следует выбирать китайские марки генераторов. Отечественные производители выпускают электрогенераторы с оптимальным соотношением качествы и стоимости.

Основные неисправности генерирующих узлов VAZ

Прежде чем проверить, не снимая, генератор на машине ВАЗ 2115 или другой модели производителя следует знать, что неисправности таких устройств бывают электрическими и механическими.

К электротехническим проблемам относят:

• поломку диодного моста;
• неисправность регулятора напряжения;
• износ щеток, биение роторного вала;
• обрыв обмотки, пробивание (межвитковое либо на корпус).

Особенности генератора ВАЗ 2108-2115

Механические поломки включают разрушение подшипников, повреждения корпуса, приводного ремня.

Износ, клин шарикоподшипников

Эту проблему можно распознать по специфическому звуку подшипников при вращении вала, наличию вибрации во время работы электрогенератора. Проверять работоспособность подшипников можно по плавности хода вала. Если при вращении слышатся шумы, шарикоподшипники надо менять.

Повреждение обмоток генерирующего узла

Эта неисправность часто встречается на месте соединения концов обмотки с контактными кольцами. Также иногда происходит замыкание обмотки (при ответсвлении проводника, образовании зазаров). При подобных повреждениях перестает заряжаться аккумулятор. Для диагностики поломки нужно:

• отсоединить от щетки конец обмотки;
• подключить к отсоединенному концу и зажиму генерирующего узла через вольтметр или лампу аккумуляторную проводку;
• если лампочка не горит, а стрелка измерительного стоит на месте, можно с уверенностью говорить о наличии обрыва.

Таким образом можно проверить генератор на работоспособность на машине ВАЗ 2110, не снимая его. Этот способ годится также и для большинства других моделей VAZ. При устранении проблемы применяется бескислотная пайка, мягкий припой. Если повреждение произошло внутри катушки, ротор или стартер меняют.

Признаки износа щеток электрогенератора

Проведение диагностики этой поломки возможно без демонтажа генерирующего узла. Если использовать электрогенератор с изношенными щетками, это приведет к полному выходу прибора из строя. Среди признаков проблем со щетками выделяют:

• частое моргание, тусклый свет фар;
• медленная зарядка аккумуляторной батареи;
• произвольное выключение магнитолы.

Такая поломка опасна тем, что во время обслуживания авто мелким деталям часто не уделяется должное внимание. Потому проблема изношенных щеток нередко застает автомобилистов врасплох. Устраняется неисправность путем замены узла.

Неисправность выпрямительного блока

О проблеме может свидетельствовать быстрый разряд аккумулятора. В данном случае можно проверить генератор на машине на работоспособность (для ВАЗ 2110 и других авто приведенной марки).

Чаще всего проблемы начинаются после перегрева элемента, скачков напряжения, механических повреждений. Как правило, поломка связана с пробоем диодов. Это вызывает короткое замыкание контактов статорной обмотки, что приводит к приходу генератора в негодность.

Неполадки с регулятором напряжения

Неисправность нередко возникает на машинах VAZ 2114. При такой неполадке начинаются проблемы с аккумулятором. Также поломку можно диагностировать с помощью мультиметра.

Ремонт генератора ВАЗ 2108-2115

Генератор на автомобиле ВАЗ 2114 должен выдавать напряжение около 13…14 В (при запущенном ДВС). Если устройство начнет давать меньшее либо большее значение, это приведет к снижению ресурса аккумулятора. При высоком напряжении (более 14,5 В) реле должно выключаться. Если регулятор не отключается, это свидетельствует о поломке. Такая неполадка может быть инициирована:

• коротким замыканием в цепи;
• некорректным подключением к аккумуляторной батарее;
• проникновением в корпус влаги.

Регулятор напряжения также может прийти в негодность при нерегулярном обслуживания электрогенератора автомашины.

Смежные проблемы генерирующего узла

Эта группа поломок зачастую связана с неисправностями других узлов или элементов ДВС. О таких неполадках владелец машины узнает из некорректной работы электрогенератора.

Потеря натяжения приводного ремня

Наиболее явным признаком неполадки считается падение мощности при повышении оборотов ДВС. Это происходит ввиду того, что во время резкого увеличения вращательной скорости ослабленный ремень начинает сильно проскальзывать.

Неполадка определяется при запуске двигателя — будет наблюдаться неуверенный старт. Также недостаточное натяжение ремня диагностируется в процессе работы ДВС. Такая поломка чревата появлением провалов в тяге, сильными вибрациями движка.

Потеря сигнала возбуждения

Эта проблема, как правило, связана с плохим контактом или обрывом провода генерирующих узлов. При такой неисправности генератор перходит в асинхронный режим функционирования, но может выдавать нужную мощность.

Данная проблема вызывает перегрев устройства. Это может привести поломке генерирующего узла. При потере сигнала возбуждения часто наблюдается нестабильность подачи питания.

Загрязненные контакты устройства

Грязь попадает на клеммы при частой езде по грунтовым дорогам, мойке двигателя машины. При утечке масла на замасленных контактах накапливается пыль. Грязные клеммы могут привести к коррозии других элементов генерирующего узла.

Иногда клеммы, покрытые слоем грязи, начинают окисляться. Такую поломку можно проверить, не снимая генератор на машине ВАЗ 2115 или другом автомобиле АвтоВАЗ. Подходящий прибор для проверки – мультиметр. Если в случае подключения к электрогенератору при функционирующем движке индикаторная стрелка не дергается, пора удалять грязь с контактов.

Способы проверки исправности генератора

Выбор метода тестирования генерирующего узла зависит от наличия у владельца автомобиля подходящего инструмента, собственного гаража со смотровой ямой или подъемным устройством, а также соответствующих умений.

Проверка электрогенератора без снятия

Ввиду сложностей с демонтажем генерирующих узлов зачастую тестируют, не снимая с авто. Для этого потребуется мультиметр и базовые навыки применения этого прибора. Сначала нужно проверить напряжение на клеммах аккумуляторной батареи при заглушенном движке. Показатель 12,5…12,7 В говорит о хорошем состоянии аккумулятора.

Затем следует завести мотор и повторить замер на холостом ходу при выключенных фарах, магнитоле и других потребителях. Значение 13,8…14,5 В свидетельствует о корректной работе электрогенератора. При 1,5…2 тыс. об. и включенных потребителя значение должно быть таким же.

Тестирование генерирующего узла после демонтажа

Проверить мультиметром генератор, снятый с машины ВАЗ 2110 или других авто этой марки, также можно. Для этого требуется собственно демонтаж. После этого выполняется проверка:

1. Диодного моста – проводимость диодов должна наблюдаться лишь в 1 направлении.
2. Регулятора напряжения – проверяется с помощью лампочки.
   При 13,5 В она должна гореть, а при более высоком напряжении погаснуть. Для этой проверки потребуется блок питания с опцией регулировки напряжения.
3. Генераторного статора – замеряется сопротивление между выводами, а также между нулевым проводом и обмоткой. Значение должно быть 0,2 Ом и 1мОм соответственно.

Ремонт генератора

Дополнительно замеряются габариты щеток, контактных колец. Полученные значения сопоставляются с регламентированными значениями.

Демонтаж и установка электрогенератора

Процедуры снятия и монтажа генерирующего узла будут рассмотрены на примере ВАЗ 2108, 2109. Алгоритм процедуры демонтажа:

1. Отключение аккумулятора авто.
2. Отсоединение клемм генератора (находятся справа).
3. Ослабление гайки регулировки натяжки приводного ремня (находится сверху).
4. Снятие ремешка со шкива.
5. Демонтаж регулировочной планки (та же планка, где ослаблялась гайка).
6. Откручивание крепежных болтов кронштейна.

После этого генерирующий узел можно вынимать. Снять генератор, например, на ВАЗ 2114 с 16-клапанным ДВС от «Супер Авто» можно согласно такой же последовательности. Ставить устройство необходимо в обратном порядке.

Ремонт электрогенератора VAZ

При поломке генерирующего узла не всегда нужно покупать новое устройство. Некоторые неисправности можно устранить:

1. Заменой вышедших из строя деталей новыми. Это касается изношенных щеток, поврежденного диодного моста, изношенных подшипников.
2. Натяжением или заменой ремня. Во избежание проблемы в  моделях с 16-клапанным движком от «Супер Авто» и другими СА следует регулярно проверять натяжение ремешка.
3. Чисткой клемм. При окислении контактов придется снять электрогенератор и тщательно удалить загрязнения также со смежных поверхностей.

Устранение неисправностей ВАЗ 2108-2115

При выходе из строя выпрямителей тока, регуляторов напряжения, как правило, требуется помощь специалистов.

Лучше обратиться в автосервис.

Читайте также: Штатный бортовой компьютер «ВАЗ 2115»: инструкция по эксплуатации, обозначения значков

Какие еще электрогенераторы подходят для VAZ?

При выборе аналога к оригинальному генерирующему узлу владельцы авто часто желают сэкономить. Для таких целей подходят модели китайского производства (к примеру, АТЭ-1). Но при невысокой стоимости не следует ожидать и заоблачного качества. Другие производители подходящих генераторов:

1. Eldix – изделия этой марки сочетают качественную сборку и умеренную цену. Но к устройствам этой марки тяжело найти запасные детали.
2. Bosch – устройства этого производителя отличаются надежностью, долговечностью.
3. Motorhertz – выделяется износостойкими подшипниками.

Также владельцы автомобилей ВАЗ выделяют электрогенераторы Krauf. Изделия этой марки выделяются доступной стоимостью, хорошим качеством.

Как проверить генератор автомобиля | SkyStarter

Когда стартует автомобильный двигатель, происходит активация генератора. Это устройство является главным поставщиком энергии бортовых систем авто. При его неисправностях или полном отказе аккумулятор не может нести полную нагрузку. Именно поэтому очень важно знать, как проверить генератор автомобиля. В случае его неработоспособного состояния транспортное средство сможет функционировать только до полного разряда аккумулятора, что нарушит его нормальную работу.

Как проверить генератор на машине

Многие автовладельцы стремятся определить, каково состояние этого узла, как можно быстрее. Поэтому их часто интересует вопрос, как проверить генератор, не снимая с машины. Его работа не всегда отличается стабильностью, поэтому измеряемые показатели разнятся, оказывая воздействие на функционирование бортовой электроники и зажигания.

Если в результате испытания выявляется поломка агрегата, его нужно будет восстановить или заменить. Проверка генератора на автомобиле своими силами довольно проста. Однако для столь ответственной диагностики вам понадобится мультиметр. Этот прибор по-прежнему широко применяется в современной жизни. С его помощью можно измерить все параметры тока в электрической цепи любой сложности, а также провести диагностику оборудования.

Как проверить автомобильный генератор при помощи мультиметра? Вначале необходимо определить напряжение на аккумуляторных клеммах при неработающем моторе. Результат в 12,5-12,7 В свидетельствует об исправности аккумулятора. Затем следует завести двигатель и провести измерения снова. Показания должны быть в диапазоне 13,8-14,5 вольт. Это один самых надежных способов, как проверить генератор на машине. Напряжение, соответствующее данным величинам, подтверждает штатную работу автомобильного узла. При этом электричества достаточно как на обеспечение бортовых устройств, так и на зарядку автономной батареи.

Но что делать, если нет мультиметра? Проблема вполне решаема, поскольку проверка генератора на машине возможна и без дополнительных приспособлений. Для этого потребуется открутить минусовую клемму автомобильной батареи. Затем нужно запустить мотор, добавив при этом нагрузки путем включения фар. Снимите с аккумулятора минусовую клемму. Если это не повлияло на работу двигателя и яркость фар, то ваш генератор в порядке. О поломке данного устройства можно говорить, если после удаления клеммы двигатель прекратил работу или фары стали светить хуже. Стоит отметить, что в современных автомобилях с большим количеством электроники таким способом пользоваться не стоит. Если у вас есть какие-то подозрения по поводу некорректной работы двигателя – обратитесь лучше к специалистам.

Как проверить снятый генератор

Вышеперечисленные способы, как проверить генератор автомобиля в домашних условиях, рекомендуются только для случаев, если устройство отсоединяется от основного механизма авто. При его неправильной работе или отказе потребуется диагностика вне транспортного средства для выявления конкретных неисправностей.

Такая проверка нужна для:

• щеток;
• контактных колец;
• диодного моста;
• контроллера напряжения;
• статора;
• ротора.

Далее мы расскажем, как проверить снятый генератор, исследуя вышеперечисленные комплектующие.

Как проверить щетки и контактные кольца

Диагностика работоспособности щеток и контактных колец – один из самых распространенных способов, как проверить автомобильный генератор. Нужно измерить диаметр и высоту этих элементов. Высота щеток должна составлять минимум 4,5 м, а диаметр кольца 12,8 мм. Если эти величины отличаются от вышеупомянутых требований, то причина отказа генератора в данных комплектующих.

Как проверить диодный мост

Контроль диодов – ответ на вопрос, как проверить генератор, не ставя на машину. Процедура осуществляется измерением сопротивления и обнаружения проводимости. В первую очередь следует поочередно продиагностировать обе пластины выпрямителя. Тестер должен показать только одностороннюю проводимость. Алгоритм действий:

• один конец тестера находится на положительной клемме;
• другой поочередно подсоединяется на выходы диодов;
• далее концы меняют местами, при этом в одном случае сопротивление должно быть значительным, а в другом – нет;
• вышеописанные действия осуществляются и со второй частью диодного выпрямителя.

Диагностика диодного моста – один из наиболее действенных вариантов, как проверить генератор, снятый с автомобиля. Неисправность, по крайней мере, одного диода становится причиной поломки диодного моста, что приводит к недостаточному заряду аккумулятора.

Как проверить регулятор напряжения

Это устройство целесообразно контролировать, если аккумулятор заряжается чрезмерно или не до конца. Измерение напряжения осуществляется на оборотах, при этом нормальные значения соответствуют 14,4-15 В. Также полезно проверить сопротивление конденсатора регулирующего устройства. При подключении щупов тестера оно должно снизиться до минимальных величин.

Как проверить генератор на работоспособность на машине, чтобы определить дефект комплектующих? Очень важно выяснить работоспособность щеток, подключив к ним обычные 12-вольтовые лампочки и подав напряжение на клемму «+». Лампочка должна загореться при 12 В, но выключиться, когда напряжение превысит 15 В.

Как проверить статор генератора

Измерение сопротивление статора осуществляется без диодного моста. Между выводами оно должно составлять примерно 0,2 Ом, а между нулевым контактом и статором – не более 0,3 Ом. Ощутимый звук от работы генератора может свидетельствовать о замыкании в обмотке моста или статора. Именно контроль этих составляющих считается действенным способом, как проверить генератор, снятый с машины.

Как проверить ротор генератора

Сначала следует обратить внимание на обмотку возбуждения. Для этого мультиметр настраивается на измерение сопротивления. Выясняем его величину между контактными кольцами. Результат должен быть от 2,3 до 5,1 Ом. Превышение свидетельствует о неустойчивом соединении или отсутствии контакта между кольцами и выводами. Слишком маленькое сопротивление свидетельствует о замыкании между витками. В этом случае вопрос, как проверить генератор на авто, сразу же будет решен.

Кроме того, вы можете измерить величину тока, расходуемого обмоткой. Для этого необходимо запитать контактные кольца напряжением 12 В и произвести измерения в прерывании цепи. Величина потребляемого тока должна быть не более 3-4,5 А.

Таким образом, известно много вариантов, как проверить работу генератора автомобиля. Все они помогут быстро найти поломку данного агрегата, а также организовать ремонт генератора.

Проверить генератор тестером, не снимая его с автомобиля. Как проверить автомобильный генератор Как проверить работоспособность генератора

Автомобильный генератор может выйти из строя по следующим причинам:

• износ втулок ротора катушки возбуждения;
• неисправность регулятора напряжения;
• пробой диодов выпрямительного моста;
• короткое замыкание или обрыв обмотки;
• сбой зоны коллектора.

Большинство этих неисправностей можно диагностировать, не снимая генератор с машины, так как для этой работы в некоторых автомобилях требуются специальные инструменты, доступ снизу, сложные сантехнические операции.

Диагностика износа втулок ротора катушки возбуждения

Износ втулок ротора (якоря) катушки возбуждения приводит к увеличению трения скольжения и, как следствие, к перегреву генератора, снижению эффективности преобразования механической энергии в электрической энергии, а также увеличение нагрузки на двигатель автомобиля.

Видео — как проверить заряд аккумулятора от генератора:

В самом критичном случае может сломаться втулка и заклинить ротор. Это может привести к обрыву ремня генератора, что, в свою очередь, может привести к серьезным проблемам с двигателем.

Именно поэтому своевременная профилактика генератора начинается с втулок. Иногда вместо них используются подшипники, хотя втулки более надежны.

Износ втулок обычно диагностируют по характерному металлическому звону при работе генератора, увеличению натяжения ремня генератора.

Ремень снять и проверить биение шкива генератора проще рукой, перемещая его перпендикулярно оси. Наличие даже небольшого люфта свидетельствует о необходимости замены втулок или подшипников.

Неисправность регулятора напряжения

Регулятор напряжения обеспечивает постоянный уровень напряжения на выходах генератора при различных оборотах двигателя. Если вы посмотрите на типичную схему генератора, регулятор напряжения управляет током катушки возбуждения.

Генератор представляет собой саморегулирующуюся систему. Если скорость увеличивается, напряжение на регуляторе увеличивается, он уменьшает ток, протекающий через катушку возбуждения. По закону индукции уменьшается напряжение на обмотках статора, а значит и напряжение на выходе генератора.

Видео — как проверить генератор на автомобиле не снимая его:

При нормальной работе генератор обеспечивает при работающем двигателе стабильное напряжение на аккумуляторе в диапазоне от 13,3 до 14,5 Вольт независимо от оборотов двигателя .

Превышение, а также более низкий уровень напряжения свидетельствует о возможной неисправности регулятора, его необходимо проверить.

Конструктивно регулятор может быть выполнен в виде блока со щетками или без них.

Иногда его называют «таблеткой» или «шоколадом».

В большинстве случаев его легко демонтировать, не снимая генератор, и проверить дома или в гараже. Типичная схема проверки регулятора напряжения показана на рисунке.

В качестве лампы 6 можно использовать любую салонную лампочку. 1 — аккумулятор, 2 — реле-регулятор, 3 — электронный блок, 5 — клемма для подключения тонкого провода, идущего к генератору. Если лампа горит, то регулятор работает. Но если при этом напряжение заряда аккумулятора больше 15 вольт, регулятор напряжения все равно нужно менять.

Видео — проверка генератора на автомобиле мультиметром:

Также необходимо менять регулятор, если щетки сильно изношены. Однако при наличии опыта ремонта электроинструмента можно попробовать поменять изношенную щетку (желательно обе щетки сразу).

Почти в половине случаев неисправность генератора связана с выходом из строя регулятора напряжения.

Пробой диодов выпрямительного моста

Пожалуй, это самая опасная и трудноустранимая неисправность. Очень часто это происходит при перевёрнутом аккумуляторе. Это когда клеммы аккумулятора подключены в обратной полярности. При этом может сгореть еще несколько предохранителей и блоков автомобиля.

Видео — проверка генератора в домашних условиях:

Обычно диоды выходят из строя парами, так как пробой одного вызывает подачу прямого напряжения на последовательный диод. При пробое диода его сопротивление становится практически нулевым.

В этом случае генератор начинает перегреваться, увеличивается нагрузка на аккумулятор. Пробой диодного моста может вызвать короткое замыкание в проводке, пожар .

При появлении запаха гари из зоны генератора, перегреве генератора, немедленно отсоедините все провода, идущие к генератору, особенно толстый провод. Аккуратно изолируйте их и следуйте на стоянку.

Видео — как проверить диодный мост на автомобильном генераторе:

Проверить пробой диодов выпрямительного моста просто. Генератор должен «прозвенеть» как диод. Для этого переведите мультиметр в положение «Диод». Затем отсоедините все клеммы от генератора. Сначала подключите щупы мультиметра между клеммой толстого провода и массой автомобиля в одном направлении, затем в противоположном. В одну сторону он должен «звонить» (сопротивление от 200 до 1000 Ом, как диоды при прямом включении), а не в обратную (сопротивление очень большое, более ста килоом).

Генератор конечно лучше снять, разобрать, разобрать диодный мост и прозвонить каждый диод по отдельности.

Иногда диодные мосты генераторов называют «подковами», понятно почему. Круглые (6 штук) — это силовые диоды, они обычно перегорают, их сложно поменять. При их установке используется не пайка, а сварка. В худшем случае неисправную пару из них можно просто выкусить, не меняя. Генератор все равно будет работать, хотя и не на полную мощность. Цилиндрические диоды служат стабилизатором напряжения. Они реже выходят из строя, но их тоже необходимо проверять, как описано выше.

Короткое замыкание или обрыв обмоток

Если обрыв обмотки еще можно как-то обнаружить мультиметром, а затем разобрав генератор, то короткое замыкание диагностируется плохо, так как сопротивление обмоток низкое.

Видео — как проверить работает ли генератор на машине не снимая его:

Основным признаком неисправности обмоток генератора является изменение цвета лаковой изоляции медных проводников обмотки генератора. При повышенных токах короткого замыкания цвет проводов становится значительно темнее. Это сопровождается запахом гари при работе генератора.

Можно отдать генератор на перемотку, но это сейчас дорого. Если есть возможность купить аналогичную или подходящую посадку от другого автомобиля, лучше не перематывать.

Изменение цвета обмоток определяется визуально. Генератор имеет множество технологических отверстий для охлаждения; при хорошем освещении можно рассмотреть цвет обмоток.

Коллекторная зона неисправности

Коллекторная — это латунные цилиндрические контакты обмотки возбуждения, по которым перемещаются щетки.

Обычно они изнашиваются неравномерно. Это приводит к искрению в районе щеток, перегреву коллектора и еще большему износу щеток и коллектора.

При техническом обслуживании генераторов коллекторы растачивают и шлифуют. Делать это бесконечно нельзя, поэтому после нескольких ремонтов коллекторы меняют.

Видео — быстрая проверка генератора без установки на автомобиль:

Диагностировать изношенность коллектора можно при разобранном генераторе. Если снять регулятор напряжения щетками, можно пальцем нащупать область коллектора. Если она «горбатая», следует подумать о профилактике.

Обнаружить искрение щеток при работающем двигателе, а это свидетельствует об износе коллектора, можно ночью, отключив все осветительные приборы.

Генератор — одна из самых консервативных частей автомобиля. Его конструкция остается практически неизменной уже более пятидесяти лет. Если вовремя проводить регламентные работы (чистка, замена подшипников или втулок, ремня, щеток), то прослужит долго.

Видео — как прозвонить генератор мультиметром:

Может быть интересно:

Сканер для самодиагностики автомобиля

Как быстро избавиться от царапин на кузове автомобиля

Что дает установка автобаферов?

Зеркало Видеорегистраторы Автомобильные видеорегистраторы Зеркало

Похожие статьи

Комментарии к статье:

Александр

Генератор обычно проверяю осенью, перед холодами. Это занимает немного времени, но избавляет вас от дополнительных расходов на покупку нового или его ремонт. Вовремя смазывать, вовремя протирать коллектор. Как показывает практика, правда, чаще всего выходит из строя либо регулятор, либо диодный мост, но и в этом случае не каждый может самостоятельно справиться с такой проблемой.

Валентинка

Выпрямительный мост, состоящий из диодов и регулятора, довольно сильно нагревается при работе, а его охлаждение очень слабое, из-за конструктивных особенностей (расположен в задней части генератора).
При въезде в глубокую лужу сразу же поток воды из-под колеса вызывает резкое охлаждение диодов, на моей практике это причина их выхода из строя в 80% случаев.

Олег

Выход из строя диодов моста можно определить по недостаточному заряду аккумулятора. На моей Шевроле Ниве из-за выхода из строя обратного диода постоянно тускло светилась лампа на панели. Когда разобрал генератор, то просто прозвонил мультиметром все диоды — один был пробит. Купил в радиопалатке диод (российских нет, только импортный аналог) спаял и собрал генератор. Все работы по 12 руб. и часы работы. В сервисе сначала предложили поменять генератор — работа + генератор около 5000 руб.

Сергей

У меня особое отношение к генератору: на двух моих машинах проблема была одинаковая. Сначала в одной машине начал недозаряжаться аккумулятор (на панели не было контрольной лампочки заряда), в другой лампочка подзарядки стала тускло светиться. Обе машины прошли один и тот же путь: сначала я измерил напряжение заряда аккумулятора на клеммах. Потом поменял «таблетки», и только в последнюю очередь разобрал аккумулятор. В обоих случаях пробитый диод в подкове. В первом случае диод я ​​не нашел (был во времена нехватки), поэтому заменил подкову. Помню стоил около 200 руб. Во втором случае я нашел в справочнике импортный аналог. Купил (15 руб), впаял диод и все проблемы ушли. Но ни в коем случае, как пишет автор статьи, второй диод не пострадал. Кстати, в сервисе предложили заменить генераторы и не более того.

Лёха

Согласен, что не обязательно быть асом радиотехники, чтобы провести простейшие замеры тестером. Стараюсь лишний раз не лезть в автоэлектрики, для этого есть спецы, но иногда нужда вынуждает. На личном опыте пришел к выводу, что серьезные поломки случаются редко. Обычно либо износ щеток, либо обрыв (перегорание, плохой контакт) проводки. Искренне советую — не спешите покупать новый генератор, в 49случаев из 50 ремонт стоит копейки (а то и бесплатно).

Вася

Сомневаюсь, что вообще стоит проверять тестером. Среднестатистического автомобилиста интересует только, работает генератор или нет. Для этого достаточно просто сбросить одну из клемм с аккумулятора при работающем двигателе. Если двигатель не глохнет, то генератор работает. Этот метод на самом деле вреден как для электроники, так и для генератора. Но тем не менее самый эффектный 🙂

Коля

Тут прочитал, что советуют проверять, отключив клемму на аккумуляторе. Так что вы не можете сделать это! Если такой фокус канал на отечественных автомобилях (жигули, волги, москвичи) где в принципе все дубовое и аналоговое, то на серьезную иномарку можно запросто докупить генератор или еще хуже блок управления. И думаю все таки имеет смысл мерить напряжение на работающем двигателе тестером. Если оно начинает отклоняться от стандартных 14,4 Вольта, то это может косвенно свидетельствовать об износе щеточного узла генератора. И в этом случае лучше переборщить, чем остаться без зарядки посреди дороги.

Сергей

Генератор может быть в порядке, но индикатор может мигать, что может указывать на проблему с проводкой вне генератора. Поэтому в самопроверке не все так просто. Полную диагностику электрики лучше провести на СТО, где заранее смогут определить непредвиденную поломку и процент износа. Но в самопроверке есть плюсы — вы получаете определенные знания и навыки.

Дмитрий

Генератор представляет собой почти обычный электродвигатель, если его покрутить и подключить лампочку, он начнёт светиться — это элементарный генератор.
Основными его неисправностями являются: заклинившие подшипники, одна из частых проблем генераторов, находящихся в эксплуатации длительное время; сгорела обмотка либо статора, либо ротора, это чаще всего от большой скорости передвижения по воде; выход из строя щеточного узла; выход из строя реле регулятора.
Если перестал работать генератор, это уже видно в салоне — загорится эмблема аккумулятора на панели приборов. Реагировать нужно немедленно, иначе можно разрядить аккумулятор. Второй сигнал – это тусклое свечение всех приборов, что означает, что автомобиль работает от аккумуляторной батареи, а не от генератора.
Эту проверку можно выполнить двумя способами. Первый мультиметр. Замеряем напряжение на клеммах на неработающем двигателе — должно быть 12,5 — 12,7 В. Заводим двигатель — должно быть 13,8 — 14,5, хотя некоторые производители говорят что 14,8. Затем включите нагрузку — напряжение не должно опускаться ниже 13,7 В. Если оно ниже, 12,8 — 13В, то генератор не работает, нужно его проверить.
Второй способ — старый дедовский метод. Делайте это очень осторожно! Включаем двигатель, включаем нагрузку и снимаем минус с аккумулятора. Если машина продолжает работать, генератор работает, заглох — генератор умер. Так я проверил на ВАЗ 2108, Мазда, Опель, Шеви Нива.

Ирина

Работал на СТО. Сами генераторы не производились, их отвезли в спец ремонт генераторов. А вы про себя!

Данила

Ну и в начале хочу ответить последним комментаторам Дмитрию и Ирине. Метод проверки отключением аккумулятора чреват выходом из строя мозгов автомобиля, именно на старых машинах не было электроники, кроме выключателя на ВАЗ 2108 и гореть было нечему. Аккумулятор является довольно большой нагрузкой на генератор, и при его отключении возможен резкий рост напряжения, что чревато. Теперь Ирина — ваши «специалисты» сами не стали делать только потому, что не хотели терять время, а починить генератор (за исключением перемотки) может любой водитель, разбирающийся в технике. Теперь проверить. Проверяю только мультиметром, если напряжение на аккумуляторе при выключенном двигателе 12,4-12,6, то при работающем генераторе должно быть 13,5-14,5.

Игорь

Генератор — важнейшая часть автомобиля, от его неисправности зависит ваша способность управлять автомобилем, разрядка аккумулятора. Для того, чтобы этого не произошло, нужно следить за состоянием генератора.
Однако существуют обязательные правила, соблюдение которых не приведет к повреждению генератора. Сюда входит: проверка генератора на наличие искры, т.е. на короткое замыкание, сюда же включаем соединение вывода «30» с массой; работа генератора при отключенном аккумуляторе; любые сварочные работы на машине при включенном генераторе; проверка генераторных диодов (подков) напряжением более 12 В.
Для проверки генератора лично я использую мультиметр с батарейкой Крона, он на 9 вольт. Чаще всего выходит из строя регулятор напряжения и чтобы его проверить сначала прогреваю двигатель минут 10-15. Затем в положении вольтметра со шкалой до 20 В измеряю напряжение между массой генератора и клеймом «30». Напряжение должно быть в пределах 13,5-14,5 В. Если оно ниже или больше, то возможно вышел из строя регулятор, у меня есть запасной и я использую его для проверки.
Дополнительно можно проверить напряжение на аккумуляторе, оно должно быть выше 12,6 В.
Для тех, кто разбирается в электрике автомобиля, так же есть проверка диодного моста, тока отдачи и тока возбуждения генератор.

Антон

На моей машине «Семерка Жигули» неоднократно приходилось ремонтировать или заменять генератор. Это одно из самых узких мест в моей машине. Есть две основные проблемы с отказом. Первая – выход из строя подшипника натяжного ременного шкива привода генератора; второй – пробой выпрямительного моста генератора. По первой поломке диагностика проста, шум подшипника слышен далеко от машины, а вот вторую причину можно установить только сняв генератор. Если есть устройство, то диагностику можно сделать и не снимая его, но снимать все равно придется, так как мост нужно будет менять.

К наиболее частым неисправностям автомобилей, в том числе и ВАЗ 2107, относятся проблемы с электрооборудованием. Поскольку источником питания в транспортном средстве являются генератор и аккумуляторная батарея, то от их бесперебойного функционирования зависит запуск двигателя и работа всех потребителей. Так как аккумулятор и генератор работают в паре, то от второго зависит срок службы и продолжительность работы первого.

Проверка генератора ВАЗ 2107

Генератор «семерки» вырабатывает электрический ток при работающем двигателе. При возникновении проблем с ним поиском причин и устранением поломок нужно заниматься незамедлительно. С генератором может быть много проблем. Поэтому с возможными неисправностями нужно разобраться подробнее.

Проверка диодного моста

Диодный мост генератора состоит из нескольких выпрямительных диодов, на которые подается переменное напряжение, а на выходе постоянное. От исправности этих элементов напрямую зависит работоспособность самого генератора. Иногда диоды выходят из строя и нуждаются в проверке и замене. Диагностика проводится с помощью мультиметра или автомобильной лампочки на 12 В.

мультиметр

Процедура состоит из следующих шагов:

лампочка

Если под рукой нет мультиметра, можно использовать обычную лампочку на 12 В:

Видео: диагностика выпрямительного блока с лампочкой

Мой отец, как и многие другие владельцы отечественной автомобильной продукции, своими руками ремонтировал генераторно-выпрямительный блок. Тогда необходимые диоды можно было достать без проблем. Сейчас запчасти для ремонта выпрямителя найти не так просто. Поэтому при выходе из строя диодного моста его меняют на новый, тем более, что сделать это намного проще, чем ремонтировать.

Проверка реле-регулятора

Поскольку на вазовские «семерки» устанавливались разные регуляторы напряжения, стоит остановиться на проверке каждого из них более подробно.

Комбинированное реле

Комбинированное реле встроено в щетки и установлено на генераторе. Снять его можно без демонтажа последнего, хотя это будет непросто. Вам нужно добраться до задней части генератора, открутить два винта крепления реле и вынуть его из специального отверстия.

Для проверки регулятора напряжения вам потребуются:

• Блок питания переменного напряжения 12-22 В;
• соединительный провод;
• Лампа на 12 В.

Сам процесс состоит из следующих этапов:

Отдельное реле

Отдельное реле монтируется на кузов автомобиля, и напряжение от генератора идет сначала на него, а потом на аккумулятор. В качестве примера рассмотрим проверку реле Я112Б, которое также устанавливалось на классические Жигули «. В зависимости от версии такой регулятор может монтироваться как на корпус, так и на сам генератор. Демонтируем деталь и выполняем следующие действия:

старое реле типа

Такой регулятор устанавливался на старая «классика».Прибор крепился к кузову,проверка его имеет некоторые отличия от описанных вариантов. Регулятор имеет два вывода — «67» и «15».Первый подключается к минусовой клемме аккумулятора,а второй на плюс.Лампочка подключается между массой и контактом «67».Последовательность изменения напряжения и реакция на него лампы такие же.

Однажды при замене регулятора напряжения столкнулся с ситуацией, когда после покупки и установки нового прибора прибор показывал более 15 В вместо положенных 14,2–14,5 В на клеммах аккумулятора. Новое реле-регулятор оказалось просто неисправным. Это говорит о том, что далеко не всегда можно быть полностью уверенным в работоспособности новой детали. При работе с электрикой всегда контролирую нужные параметры с помощью прибора. Если возникают проблемы с зарядкой аккумулятора (перезаряд или недозаряд), то поиск неисправности начинаю с регулятора напряжения. Это самая недорогая часть генератора, от которой напрямую зависит, как будет заряжаться аккумулятор. Поэтому всегда ношу с собой запасное реле-регулятор, так как неисправность может возникнуть в самый неподходящий момент, а без заряда аккумулятора много не проедешь.

Видео: проверка реле-регулятора генератора на «классике»

Проверка конденсатора

Конденсатор используется в схеме регулятора напряжения как подавитель высокочастотных помех. Деталь крепится непосредственно к корпусу генератора. Иногда это может потерпеть неудачу.

Проверка исправности этого элемента осуществляется специальным прибором. Однако можно обойтись и цифровым мультиметром, выбрав предел измерения 1 МОм:

1. Подключаем щупы прибора к выводам конденсатора. При исправном элементе сопротивление сначала будет небольшим, после чего начнет увеличиваться до бесконечности.
2. Меняем полярность. Показания приборов должны быть одинаковыми. Если емкость нарушена, то сопротивление будет небольшим.

Если какая-либо деталь вышла из строя, ее легко заменить. Для этого достаточно открутить застежку, удерживающую емкость и фиксирующую проволоку.

Видео: как проверить конденсатор автомобильного генератора

Проверка щеток и контактных колец

Для проверки контактных колец ротора необходимо частично разобрать генератор, сняв заднюю часть. Диагностика заключается в визуальном осмотре контактов на наличие дефектов и износа. Минимальный диаметр колец должен быть 12,8 мм. В противном случае необходимо заменить якорь. Кроме того, рекомендуется зачистить контакты мелкозернистой наждачной бумагой.

Щетки также осматриваются и в случае сильного износа или повреждения заменяются. Высота щеток должна быть не менее 4,5 мм. На своих местах они должны ходить свободно и без заеданий.

Видео: проверка щеточного узла генератора

Проверка обмотки

Генератор «семерки» имеет две обмотки — роторную и статорную. Первый закреплен на якоре и постоянно вращается при работающем двигателе, второй неподвижно закреплен на корпусе самого генератора. Обмотки иногда выходят из строя. Для выявления неисправности необходимо знать метод проверки.

Обмотка ротора

Для диагностики обмотки ротора понадобится мультиметр, а сам процесс состоит из следующих шагов:

Обмотка статора

В обмотке статора может произойти обрыв или короткое замыкание. Диагностика также проводится с помощью мультиметра или лампочки на 12 В:

1. На приборе выбираем режим измерения сопротивления и поочередно подключаем щупы к выводам обмоток. Если обрыва нет, сопротивление должно быть в пределах 10 Ом. В противном случае он будет бесконечно большим.
2. Если используется лампа, то минус батареи подключаем к одному из контактов обмотки, а плюс батареи подключаем через лампу к другой клемме статора. Когда лампа загорается, обмотка считается исправной. В противном случае деталь подлежит ремонту или замене.
3. Для проверки обмотки на предмет замыкания на корпус подключаем один из щупов мультиметра к корпусу статора, а другой по очереди к выводам обмотки. Если короткого замыкания нет, то значение сопротивления будет бесконечно большим.
4. Для диагностики обмотки статора на предмет короткого замыкания подключаем минус аккумуляторной батареи к корпусу, а плюс через лампу подключаем к выводам обмотки. Горящая лампа укажет на короткое замыкание.

Проверка ремня

Генератор приводится ремнем от шкива коленвала двигателя. Периодически необходимо проверять натяжение ремня, так как при его ослаблении могут возникнуть проблемы с зарядкой аккумулятора. Также стоит обратить внимание на целостность материала ремня. При наличии видимых расслоений, надрывов и других повреждений элемент необходимо заменить. Для проверки его натяжения выполните следующие действия:

Перед дальней поездкой я всегда осматриваю ремень генератора. Даже если внешне товар не поврежден, ремень тоже держу про запас вместе с регулятором напряжения, ведь в дороге всякое может случиться. Однажды я столкнулся с ситуацией, когда порвался ремень и возникли сразу две проблемы: отсутствие заряда аккумулятора и нерабочая помпа, потому что помпа не вращалась. Запасной ремень помог.

Проверка подшипников

Чтобы неисправность генератора, вызванная заклинившими подшипниками, не застала вас врасплох, при появлении характерного шума необходимо их проверить. Для этого генератор нужно будет демонтировать с автомобиля и разобрать. Диагностику производим в следующем порядке:

При проверке следует также обратить внимание на переднюю крышку генератора. На нем не должно быть трещин и других повреждений. При обнаружении повреждений деталь меняют на новую.

Причины выхода из строя генератора ВАЗ 2107

Генератор на «семерке» выходит из строя нечасто, но поломки все же случаются. Поэтому стоит больше знать о том, как проявляются неисправности.

Пробой или обрыв обмотки

Работоспособность генератора напрямую зависит от исправности катушек генератора. С катушками может произойти обрыв и короткое замыкание витков, пробой на корпус. При обрыве обмотки ротора заряда аккумуляторной батареи не будет, о чем будет свидетельствовать светящаяся лампочка заряда аккумуляторной батареи на приборной панели. Если проблема заключается в замыкании катушки на корпус, то такая неисправность в основном возникает в местах выхода концов обмоток на контактные кольца. Короткое замыкание статора происходит из-за нарушения изоляции проводов. В этой ситуации генератор будет сильно нагреваться и не сможет полностью зарядить аккумулятор. Если катушки статора замкнуты на корпус, то генератор будет гудеть, греться, а мощность падать.

Раньше обмотки генератора перематывали при повреждении, но сейчас этого почти никто не делает. Деталь просто заменяется новой.

Щетки генератора подают напряжение на обмотку возбуждения. Их неисправность приводит к нестабильной зарядке или ее полному отсутствию. При выходе из строя щеток:

Реле-регулятор

Если после пуска двигателя напряжение на клеммах аккумулятора ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана напряжением неисправность регулятора. Выход из строя этого устройства может значительно сократить срок службы батареи. Если после ночной стоянки не крутит стартер или вы заметили белые подтеки на самом аккумуляторе, то пора диагностировать реле-регулятор.

У данного устройства могут быть следующие проблемы:

• ненадежный контакт со щетками;
• разбивка элементов;
• внутренний обрыв цепи.

Заряд может отсутствовать из-за износа или примерзания щеток, что связано с усадкой пружин при длительной эксплуатации.

Пробой диода

Выходу из строя диодного моста могут предшествовать:

Если целостность диодов в случае «загорания» зависит от внимательности автовладельца, то никто не застрахован от влияние первых двух факторов.

Подшипники

Генератор ВАЗ 2107 имеет 2 шарикоподшипника, которые обеспечивают свободное вращение ротора. Иногда генератор может издавать несвойственные его работе звуки, например, гул или посторонний шум. Разборка генератора и смазка подшипников могут лишь временно решить проблему. Поэтому лучше заменить детали. Если они исчерпали свой ресурс, то генератор будет издавать жужжащий звук. С ремонтом затягивать не стоит, так как велика вероятность заклинивания узла и остановки ротора. Подшипники могут ломаться и гудеть из-за отсутствия смазки, сильного износа или плохого качества изготовления.

Видео: как шумят подшипники генератора

Устранить любую неисправность генератора ВАЗ «семерка» своими руками вполне реально. Для выявления проблемы не обязательно иметь специальное оборудование, иметь знания и навыки работы с электрооборудованием автомобиля, хотя лишними они не будут. Для проверки генератора достаточно цифрового мультиметра или лампочки на 12 В.

В машине два источника энергии — аккумулятор и генератор. Первый питает электрическую цепь, когда двигатель не работает. Второй — когда двигатель уже работает. В этом случае аккумулятор переходит в режим потребителя электрического тока и восполняет затраченную энергию на запуск двигателя.

На практике довольно часто возникают неисправности того или иного источника питания. Они часто выглядят одинаково. Стартер отказывается крутить двигатель, в результате двигатель не заводится. При работающем двигателе загорается контрольная лампа на панели приборов со значком аккумулятора. Это указывает на то, что произошла неисправность и аккумулятор не заряжается.

Проверка генератора на автомобиле

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, то проверяется натяжение ремня. Затем поверните для батареи. Тестером (мультиметром) измеряем напряжение на клеммах. Оно должно быть в районе 12-12,7 вольт. Если все в порядке, запустите двигатель. Если аккумулятор разряжен, зарядите его и снова запустите двигатель.

Меряем напряжение на клеммах аккумулятора (аккумулятора). Оно должно быть в указанных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если есть инструкция по эксплуатации, то можно прочитать. Отклонение от установленных значений в любую сторону является неисправностью. Эти отклонения могут быть трех видов:

1. Нет зарядного тока — Генератор не работает.
2. Ток заряда есть, но ниже минимального значения — Недостаточный заряд аккумулятора.
3. Напряжение выше максимального значения — перезарядка аккумулятора.

Все три случая указывают на существующую неисправность в системе электроснабжения автомобиля. нужно проверить генератор.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окисления проводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любое окисление, ржавчина и грязь должны быть очищены. Часто это помогает восстановить потерянный контакт и машина начинает работать как положено. Если это не помогло, приступайте к детальной проверке.

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите реле-регулятор с генератора и проверьте его. Для проверки стабилизатора напряжения вам понадобится мультиметр и зарядное устройство с регулируемым напряжением. Вместо зарядного устройства лучше использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет достаточно.

Подключить плюс питания к регулятору – обычно это штекерное соединение «папа». Минус цепляется за минус, он обычно выведен на ушко держателя реле. Подключить красный провод тестера к плюсовому проводу блока питания, черный к минусу. Подсоедините два зачищенных провода к щеткам, по одному на каждую. К другим предварительно зачищенным концам подключается лампочка (ее можно снять с задних фонарей автомобиля на время испытания). Тестовый стенд готов.

Реле-регулятор прозвонки

Подключить блок питания к сети, рукояткой регулятора осторожно начать поднимать напряжение. При этом следите за мультиметром. Лампочка в самом начале не должна гореть, но по мере роста напряжения она должна загореться, сначала на полунакале и по мере прибавления яркости яркость должна увеличиваться.

При достижении отметки 14,5 вольта регулятор должен сработать, отсекая напряжение. После этого свет должен погаснуть. Принято считать, что стабилизатор исправен, если он отсекает ток при значениях от 14,2 до 14,8 вольт. Если это происходит при более низких или более высоких показателях, то неисправен регулятор напряжения. А также реле неисправно, если отсечки тока нет вообще.

Если реле не работает, замените его новым. Если он правильный, продолжаем тест.

Как проверить генератор мультиметром

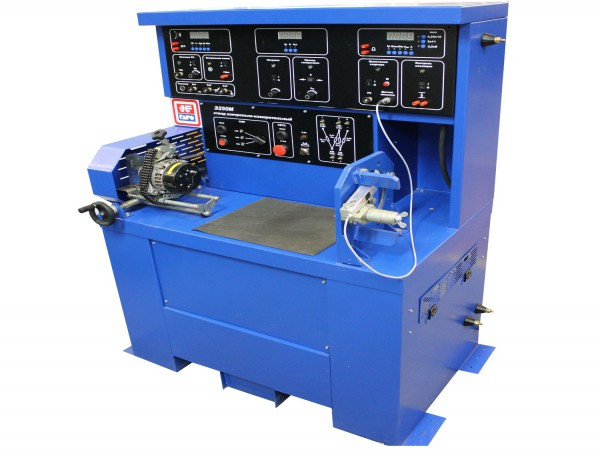

Диодный мост генератора можно проверить мультиметром, но можно и на стенде, на котором проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительного моста с генератора, красный провод тестера подключите к выводу 30 генератора, а черный провод к корпусу. Установите режим работы тестера на гудки (значок диода). Если его нет, то ставьте на 1-2 кОм. Мультиметр должен показывать бесконечность. Если показания отличаются, диодный мост неисправен.

Затем проверьте выпрямители на поломку. Положительный (красный) щуп оставьте на выводе 30, отрицательным поочередно коснитесь болтов крепления оси. Показание мультиметра во всех случаях должно давать бесконечность, любые другие означают поломку.

Но на практике такой проверки часто бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Осторожный набор

Для этого отверните болты крепления выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь вы можете тестировать каждый полупроводник по отдельности. Перед проверкой желательно промыть стабилизатор проточной водой с помощью щетки средней жесткости, а затем тщательно просушить. Для быстрой сушки вполне подойдет фен.

Закрепите один из щупов тестера на диодной пластине, второй подключите к центральному выводу каждого диода, закрепленного на этой пластине. Затем поменяйте датчики. В одном случае мультиметр должен показывать бесконечность, в другом — номинальное сопротивление примерно 570-590 Ом. Выпрямители считаются неисправными, если:

• При первом и втором измерениях (при смене полярности) показания мультиметра совпадают;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста проделайте те же действия. При обнаружении неисправности одного или нескольких диодов проще будет заменить весь выпрямительный блок. Правда, есть умельцы, которые меняют вышедшие из строя диоды поштучно, но такая работа требует определенной сноровки и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полная разборка генератора. В первую очередь визуально проверьте якорь. Кольца щеток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и незначительные потертости можно убрать наждачной бумагой-ноль. Кольца с глубокими канавками необходимо заменить или, если позволяет толщина колец, выточить на токарном станке.

Обмотка якоря не должна иметь явного запаха гари . Цвет обмотки должен быть равномерным, без повреждений и разрывов. Чтобы проверить обмотку якоря на обрыв, понадобится мультиметр. Установите рабочий режим на измерение непрерывности или сопротивления и подсоедините щупы к кольцам щеток. Сопротивление обмотки должно быть в пределах 3-5 Ом. Затем оставить один щуп на кольце, другой подключить к корпусу. Дисплей мультиметра должен показывать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. Сначала проведите визуальный осмотр. На проводе и его изоляции не должно быть видимых повреждений. Затем подключите провод тестера к корпусу статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен находиться в режиме набора номера. Если на дисплее отображается бесконечность, то это говорит об исправности статора.

Дальнейшая проверка заключается в диагностике обмоток. Сопротивление всех трех обмоток должно быть одинаковым.

Перед сборкой генератора проверьте и при необходимости замените подшипники. При повороте они не должны клинить или издавать скрипящий звук. Это говорит о том, что они сильно изношены и скоро выйдут из строя. Поэтому их лучше сразу заменить .

Сначала снимаем плюс «+» клемму от аккумуляторной батареи во избежание случайного короткого замыкания, затем отсоедините все контакты от генератора и, отогнув защелки, снимите его заднюю крышку (конструкция которой это предусматривает). Таким образом, мы можем провести общую проверку диодного моста и обмотки статора, а также ротора. Для проверки регулятора напряжения необходимо снять его с генератора автомобиля.

Рис.2

Итак приступим :pПереключаем мультиметр в режим «прозвонка/прозвонка диодов».

Рис.3

1. Сначала проверяем генератор на замыкание на массу.

Нажимаем плюс «+» провод мультиметра к выходу «тридцатка» Генератор , минус и «-» зонд к его телу. В хорошем состоянии, диодный мост не пропускает ток в этом направлении, звуковой сигнал отсутствует, лампочка не горит.

При сигнализации или загорании контрольной лампы имеем замыкание диодного моста или обмотки статора на «масса» .)

2. Проверяем плюсовые диоды на «пробой».

Положительный «+» прижать щуп мультиметра к выводу «тридцать» Генератор, отрицательный «-» к выводам обмотки и диодам (генераторы типа 9412.3701, где болты изолированы от выводов текстолитовыми шайбами ​​и близки к «масса» ), или один из болтов крепления оси (генераторы типа 37.3701, где болты соединены с клеммами, но изолированы от «массы» — Рис.5).

Если диоды рабочие, то сопротивление стремится к бесконечности, а лампочка не горит. Если хотя бы один из них «пробит», то загорается лампочка, на подовом мультиметре раздается звуковой сигнал.

3. Проверяем минусовые диоды на «пробой».

Для этого нажмите плюс «+» Щуп мультиметра к клеммам обмотки и диода 37.3701 — Рис.5). Отрицательный «-» прижат к корпусу генератора.

Если сопротивление стремится к бесконечности и нет звукового сигнала, лампа не горит — работают минусовые диоды. При смене полярности они должны пропускать ток.

4. Проверяем дополнительные диоды на «пробой».

Нажимаем плюс «+» щуп мультиметра на вход «61» Генератор . Отрицательный «-» Щуп к выводам обмотки и диодам (генераторы типа 9412.3701), или к болтам крепления оси (генераторы типа 37.3701 — Рис.5). Если сопротивление стремится к бесконечности и нет звукового сигнала, лампа не горит — работают дополнительные диоды. При смене полярности они должны пропускать ток.

Для определения обрыва в диоде также потребуется .

Стоит отметить, что проверка диодов мультиметром, и в меньшей степени лампочкой, при которой диоды проверяются под нагрузкой, не является 100% эффективным методом. Для этого есть более точные приборы, например, осциллограф.

Если диодный мост исправен, то переходим к проверке обмотки статора.
5. Проверьте обмотку статора на наличие обрыва цепи.

Поочередно подключаем щупы мультиметра между всеми тремя выводами обмотки статора.

О целостности обмотки нам говорит звуковой сигнал или лампочка, которая загорается во всех трех случаях.

6. Проверяем замыкание обмотки статора на массу.

Подключаем щуп к одному из выводов обмотки, а другой к корпусу генератора. Если сопротивление стремится к бесконечности, звукового сигнала нет, лампа не горит — короткого замыкания нет.

7. Проверяем обмотку статора на межвитковое замыкание.

Для этого переводим мультиметр в режим измерения сопротивления «200 Ом» и подключаем щупы между всеми тремя выводами обмотки статора. Сопротивление должно составлять 0,2-1,2 Ом и быть одинаковым между всеми тремя клеммами.

Бесперебойная работа современного двигателя внутреннего сгорания невозможна без качественных и стабильных источников электроэнергии. В процессе запуска двигателя эту роль выполняет аккумуляторная батарея, а после запуска двигателя функцию берет на себя генератор. Забирая немного мощности с силовой установки, генератор подает напряжение ко всем электропотребителям в автомобиле. Дополнительно проводится.

Если по каким-то причинам генератор не справляется со своими обязанностями, то основным источником тока остается аккумулятор, и выполняет свою работу до полной разрядки. Вряд ли кому-то понравится оставаться с севшим аккумулятором и неработающим генератором посреди дороги, поэтому мы расскажем, как проверить генератор на автомобиле, не снимая его с крепления.

Сопутствующие факторы могут сигнализировать о наличии проблем с генератором. Производители устанавливают на панель приборов контрольную красную лампочку, оповещающую водителя о слабом заряде аккумулятора или его полном отсутствии.

Слабая светотехника как внутри салона, так и снаружи оптики свидетельствует о недостаточном уровне заряда. Также повышенная нагрузка при одновременном включении нескольких электропотребителей приводит к быстрому разряду аккумулятора.

Требуется постоянная зарядка аккумуляторной батареи

Двигатель получает небольшую вибрацию и издает слегка приглушенный непрерывный писк со стороны крепления генератора. Часто даже визуально заметно проскальзывание ремня на шкиве.

Необходимо проверить генератор на работоспособность тогда, когда яркость оптики станет напрямую зависеть от скорости силовой установки. Это не относится к незначительному изменению освещенности на холостом ходу. Однако, если прибавляешь количество оборотов во время движения и свет становится более интенсивным, а при сбросе яркость уменьшается, то это свидетельствует о проблемах с генератором.

Быстрая диагностика неисправностей и ремонт

Для того, чтобы проверить напряжение на генераторе, нет необходимости демонтировать эту электрическую часть с места. Операцию можно произвести с помощью мультиметра.

Замена ремня на шкиве генератора

Также большинство проблем можно устранить без значительных трудовых и временных затрат.

1. Основная причина отсутствия зарядки аккумулятора слабое натяжение ремня привода . Прогиб более 10-15 мм при надавливании на середину должен быть устранен. Порванный ремень необходимо менять, а растянутый достаточно часто подтягивать через натяжитель. Если усилия недостаточно и не хватает нити для натяжения, то ремень тоже подлежит замене. Стоимость продукта низкая.
2. Нужно убедиться, что ничего не мешает вращению ротора . Корпус генератора не должен иметь трещин и вмятин. Ротор должен вращаться без усилия или без зажимов по всей окружности.
3. Электрическая часть также должна быть в хорошем состоянии. Предохранитель можно заменить в профилактических целях. Зарядное реле также следует проверить и при необходимости заменить.

Необходимо знать, что бывают неисправности с электросистемой автомобиля, схожие по симптомам, но причины их могут быть разными.

Проверка с помощью мультиметра

Метод проверки с помощью электронного мультиметра является наиболее популярным. Для этого необходимо перевести прибор в режим контроля сопротивления (омметр). В первую очередь на демонтированном генераторе принято проверять ротор, а затем статор. Диодный мост проверяется в последнюю очередь. Дополнительно можно контролировать сборку регулятором напряжения или качеством сопряжения щеток с поверхностью. Перед тем, как проверить генератор мультиметром, нужно выставить правильные режимы на измерительном приборе.

Контрольные замеры мультиметром

При засорении щеточного узла может отсутствовать подача напряжения , также возможны варианты с нестабильной его подачей к потребителям. Визуальную проверку здоровья можно начать с исправности щеток и того, как они соприкасаются с кольцами.

Контроль напряжения надо начинать с автомобиля. Принято считать приемлемым интервал 12,5-12,8 В для полностью заряженного устройства. Далее Замеры мультиметром производятся при работающем двигателе.

После запуска дается несколько минут на прогрев двигателя, а затем запускаются все потребители электроэнергии, включая печку. Измерения на клеммах аккумулятора должны быть в пределах 14-14,2 В. Нормальным считается возникновение кратковременных скачков до 0,5 В. Если разница более 1 В на протяжении длительного времени, проблема может оказаться в поломке генератора. Таким образом проверяется реле.

Проверка отдельных блоков генератора

Для получения более точных результатов можно проверить узлы отдельно. Это делается с помощью мультиметра, установленного в режим вольтметра или амперметра.

Проверка демонтированного генератора

При проверке диодного моста определяется пригодность каждого диода. Для этого мультиметр переводится в режим звукового сигнала и проводится проверка диодов отдельно. Измерение проводят на каждом элементе дважды, меняя местами щупы. Звук должен быть только в одном направлении. Если сигнал слышен при прямом и обратном измерении, то диод неисправен.

Измерения также проводятся со статором. Необходимо выявить обрывы проводов на корпусе. Один щуп мультиметра крепится к концу обмотки, а второй к корпусу, в результате на экране должно быть бесконечное значение напряжения. Если показания меньше 50 кОм, то это свидетельство поломки. При визуальном осмотре не должно быть прогаров или других видимых повреждений.

Генератор в разобранном виде

На роторе также производятся замеры с помощью мультиметра. Индикатор также контролируется в режиме «сопротивление» (омметр). Измерения следует проводить между контактными кольцами. В результате должно получиться несколько Ом. Если сопротивление стремится к нулю, такая ситуация является признаком повреждения проводки.

Менять обмотку на роторе или статоре в домашних условиях неэффективно. Генератор придется менять полностью.

Автомобильный генератор

Ваш автомобиль — генератор
Заведите свой автомобиль… у вас есть мощность на несколько дней

• Наконец, вам больше не нужен большой вонючий газогенератор, который нужно обслуживать.
• CarGenerator гладкий и легкий и не требует обслуживания.
• CarGenerator легко обеспечивает питание вашей газовой или жидкотопливной печи/котла или холодильника в течение 50-70 часов.

Автомобильный генератор

• У вас уже есть 75% резервного генератора, стоящего прямо у вас на подъездной дорожке!
• Добавьте CarGenerator™ к своему автомобилю, и вы получите самое надежное в мире, самое долговечное, сверхлегкое, не требующее обслуживания решение для резервного питания.
• Подходит для бензиновых, дизельных, гибридных и полностью электрических электромобилей.

Купить сейчас

ПОРТАТИВНЫЙ ЗАЩИТНЫЙ ПИТАНИЕ ПЕРЕМЕННОГО ТОКА – ОТ ВАШЕГО АВТОМОБИЛЯ.

Значит, моя машина является резервным генератором для моего дома, коттеджа или кемпинга вне сети? Что он может запускать?

Ваша домашняя печь и водоотливной насос, чтобы ваш дом оставался теплым и сухим, когда отключается электричество.

Если вы в походе, используйте забавные вещи, такие как блендеры, холодильники для пива, холодильники, фонари для вечеринок или даже эспрессо-машину, которую ваша жена подарила вам, чтобы купить ее в 2015 году. Подключите ее, сделайте ей маккиато.

Ваш холодильник, чтобы еда (и пиво) оставались холодными в летнюю погоду.

Надувные замки, детские игрушки, проекторы для ночных кинопросмотров, колонки и свет для дискотек, чтобы вечеринка продолжалась.

Несколько светильников и телевизоров, компьютеры и многое другое

Медицинские приборы: если вы давно не были в походе, потому что вам нужен СИПАП, кислородный аппарат и другое медицинское оборудование, теперь можете идти!

Аккумуляторы для жилых автофургонов или прицепов! Найдите лучшее место, даже если оно не обслуживается, и тихо и удобно заряжайте свой прицеп автомобилем, который его туда буксировал.

Купить сейчас

Легкий и удобный

Это крошечное устройство, вес которого начинается всего от 9 фунтов, подключается за минуту и ​​обеспечивает питание вашего дома в течение нескольких дней.

Увеличенное время работы

Вы получаете 50-70 часов работы от бензобака вашего автомобиля по сравнению с заправкой бака небольшого газогенератора каждые 4-6 часов.

Электрические/гибридные автомобили

Электрические/гибридные автомобили отлично работают с CarGenerator, а в случае полностью электрического автомобиля вы вообще не используете бензин.

Экологичность

Известно, что газогенераторы шумные и вонючие по той причине, что они почти не имеют контроля выбросов или фильтров. Ваш автомобиль, с другой стороны, имеет тысячи долларов контроля загрязнения и управления двигателем, с регулярными государственными испытаниями выбросов.

Меньше газа

Сюрприз! При работе компактного седана на холостом ходу расходуется меньше бензина, чем при работе генератора. Генератор Honda мощностью 1000 Вт, 0,19 галлона в час, компактный седан, 2-литровый двигатель, 0,16 галлона в час Источник: energy.gov

Сверхнадежность и простота

Готовность, когда вам это нужно. Если ваша машина заводится, у вас есть мощность. Беспроблемный, никогда не требует технического обслуживания или замены масла.

Купить сейчас

Посмотрите, как клиенты CarGenerator Барб и Брюс легко управляют своей домашней печью из своего семейного минивэна.

Купить сейчас

CarGenerator Интеллектуальное новое поколение портативного защищенного от непогоды источника переменного тока — от вашего автомобиля

CarGenerator Интеллектуальное новое поколение портативных защищенных от непогоды источников переменного тока — от вашего автомобиля

ДА! Я ХОЧУ ЭТО СЕЙЧАС

Часто задаваемые вопросы

Нужно ли оставлять двигатель автомобиля включенным?

Если у вас нет ветряной электростанции или гигантской солнечной батареи, при отключении электроэнергии есть только два способа получения резервного питания; 1) Производство энергии от резервных батарей, которых хватит в лучшем случае на несколько часов, или 2) Производство энергии от двигателя внутреннего сгорания. Как и традиционный газовый генератор, с CarGenerator газовый двигатель обеспечивает мощность, превращая топливо в электричество. Чем CarGenerator отличается, так это тем, что у него гораздо больший бензобак, поэтому возможно 50-70 часов работы вместо 5-8, и это всего 16 фунтов, потому что вы используете двигатель своего автомобиля, а не тот, который постоянно подключен к генератор. Благодаря превосходным системам контроля выбросов современных автомобилей, CarGenerator на самом деле более безопасен для окружающей среды.

У меня кончится бензин?

Типичное транспортное средство может обеспечивать питание в течение 50+ часов до 80+ часов на баке. Сравните это с обычным портативным газогенератором, который требует обслуживания каждые 4-5 часов из-за его крошечного бензобака. Докажите это себе, подключите автомобильный OBD-сканер к своему автомобилю и посмотрите цифру «расхода топлива», и вы увидите на собственном автомобиле, насколько минимально расходуется топливо на холостом ходу.

Разряжает ли это мою батарею?

Нет. Ни капельки… Когда двигатель работает, в уравнении даже не нужна батарея (правда, спросите своего механика). Питание для электрической системы автомобиля (или вашего дома, или дома на колесах) на самом деле поступает от генератора переменного тока. Аккумуляторы нужны только для того, чтобы завести машину и запустить двигатель, поэтому ваш аккумулятор даже не заметит, что CarGenerator подключен.

НЕ ПЛОХО ДОЛГО СТОЯТЬ НА МАШИНЕ НА ПРОСТОЕ?

Нет, если только вы не планировали подключить CarGenerator к Studebaker 59 года. Современные автомобили рассчитаны на работу в любых условиях, а на холостом ходу компьютер автомобиля следит за тем, чтобы двигатель надлежащим образом охлаждался и смазывался. Полицейские автомобили и машины скорой помощи, как правило, все время простаивают и обычно начинают свой второй срок службы после пробега более 100 000 миль. Если вам нужен CarGenerator более нескольких раз в год, вам, вероятно, будет лучше использовать стационарный постоянный генератор, работающий на природном газе, стоимостью более 11 000 долларов. Для всех остальных будьте уверены, что ваш автомобиль работает хорошо в своих проектных пределах.

УГОНИТ ЛИ КТО-ТО МОЮ МАШИНУ?

Нет. Не шанс…. Как только вы запустите двигатель, просто заприте двери запасным ключом (см. наше руководство по эксплуатации), и, в зависимости от вашего местоположения, вы можете установить замок рулевого колеса для дополнительной защиты (около 12 долларов США в Wal-Mart), что делает это практически невозможным. украсть транспортное средство. Если вы все еще беспокоитесь или живете в районе с большим количеством меловых очертаний на тротуаре, CarGenerator может предоставить вам чехол для колеса, чтобы сделать кражу невозможной без прицепа или угловой шлифовальной машины. Если вор принес прицеп, чтобы украсть вашу машину, не имеет значения, есть в нем ключ или нет. Если они принесут угловую шлифовальную машину, вы обязательно их услышите и, вероятно, должны вызвать полицию. В любом случае, вы бы знали об этом немедленно, потому что ваша сила исчезла бы! Шесть лет на рынке с тысячами клиентов от побережья до побережья, ни одной кражи или проблемы.

Почему бы просто не купить обычный бензогенератор?

Три слова: надежный. Сверхлегкий. Время выполнения.

НАДЕЖНОСТЬ – проблема №1 традиционных генераторов? Ф.Т.С. — не заводится. Когда вам это нужно больше всего, они не запускаются из-за старого газа или отсутствия обслуживания. Если ваша машина заводится, у вас есть мощность.

ULTRALIGHT – CarGenerator весит всего 16 фунтов, по сравнению с обычными генераторами весом от 60 до 160 фунтов.

ВРЕМЯ РАБОТЫ — CarGenerator имеет время работы более 50-80 часов, при этом обычные генераторы необходимо заправлять каждые 4-5 часов.

Что насчет окружающей среды?

На самом деле это более экологично, потому что в типичных транспортных средствах уже установлены системы контроля выбросов стоимостью в тысячи долларов; компьютеры, датчики кислорода и каталитические нейтрализаторы. В некоторых городах ULEV (например, Toyota Prius) на самом деле загрязняет меньше, чем окружающий воздух! Грубо, да? Стандартный генератор — это, по сути, прославленная газонокосилка, вообще без оборудования для выбросов!

Почему бы тогда просто не купить дешевый инвертор?

Вполне возможно. Если вы хотите поместить инвертор в водонепроницаемый контейнер, вы, конечно, можете, но если вы хотите подключить какую-либо чувствительную электронику (например, печь, ноутбук или медицинское устройство), вам понадобится чистая синусоидальная мощность, чтобы избежать повреждения и обеспечить хорошую производительность. Чистый синусоидальный инвертор мощностью 1000 Вт можно приобрести в Walmart примерно за 400 долларов. Затем вам понадобится комплект термостойких бустерных кабелей для длительного использования под капотом (около 100 долларов США) и, наконец, вам нужен всепогодный корпус, который также обеспечивает вентиляцию. Если вы трудолюбивый человек, который любит экономить деньги больше всего на свете, вы определенно можете построить свой собственный CarGenerator; вы сэкономите около 150 долларов, если ваше время ничего не стоит. Для остальных из нас, кто ценит свое время и хочет получить простое и проверенное решение, CarGenerator — это просто лучший вариант для беззаботного временного питания.

Достаточно ли мощности до 1000 Вт?

1000 ватт не так уж и много, однако учтите следующее:

— Для работы газовой или жидкотопливной печи и обогрева всего дома требуется в среднем всего 200-300 ватт.

— Для работы холодильника обычно требуется всего 200-300 Вт

— Проблема номер один с газогенератором это….? Ф.Т.С. = Не удалось запустить. CarGenerator всегда готов.

— Хранение хорошего запаса газовых баллонов и поддержание их свежести каждые несколько месяцев — неприятность и угроза пожарной безопасности.

— Если вам нужно много резервного питания для всех ваших бытовых приборов и крупных предметов, таких как гидромассажная ванна, винный погреб, кондиционер, или если вам часто требуется резервное питание, то вам лучше использовать традиционный газовый генератор.

— Если вам требуется резервное питание от случая к случаю и оно невелико, лучшим выбором будет CarGenerator.

ПОСМОТРЕТЬ ВСЕ

Используйте свой автомобиль для обеспечения резервного питания с помощью CarGenerator

RVelectricity — Just Ask Mike (JAM): Сравнение CarGenerator / Ford PowerBoost

CarGenerator позволяет запитать весь дом от автомобиля

История создания CarGenerator

Четыре основных навыка выживания, которым вы должны научить своих детей

Семь способов защиты от комаров и клещей без ДЭТА

Купить сейчас

×

10 распространенных причин, по которым ваш генератор не запускается — продукты WEN

Итак, у вашего генератора возникли проблемы. Не волнуйтесь: мы справимся с этим вместе. Просто вздохните спокойно и следуйте этим простым инструкциям, чтобы диагностировать проблемы вашего устройства.

1) Мало масла

Проверить уровень масла в картере. Долейте масло, если уровень низкий. Имейте в виду, что попытка запуска генератора на неровной поверхности может привести к срабатыванию датчика низкого уровня масла, несмотря на то, что масла достаточно.

2) Закончился бензин

Проверьте бензобак, чтобы убедиться, что в нем осталось достаточное количество бензина. При необходимости долейте свежий бензин (во избежание засоров и затрудненного запуска не используйте старый или просроченный бензин. Если бензин старше двух месяцев, замените его свежим бензином).

3) Рычаг воздушной заслонки находится в неправильном положении

Воздушная заслонка любого двигателя должна быть установлена ​​в положение «закрыто» во время запуска, а затем переведена в положение «открыто» после прогрева двигателя. В зависимости от типа вашего генератора этот рычаг воздушной заслонки может располагаться в нескольких разных местах. На многих генераторах его можно найти прямо над воздушным фильтром сбоку агрегата. На других дроссель встроен в ручку управления мощностью (например, в серии WEN Inverter). В любом случае, он должен быть установлен в положение «закрыто» (также называемое начальным положением или положением воздушной заслонки) при запуске генератора. Как только двигатель запустится, переместите воздушную заслонку в положение ON/RUN/OPEN для работы. Если двигатель уже прогрет (например, если он некоторое время работал, а вы заправляетесь топливом), для запуска следует установить рычаг воздушной заслонки в положение RUN (открыто).

4) Топливный клапан закрыт или забит

Если бензобак полон, но топливо не поступает в карбюратор, возможно, проблема в топливопроводе или топливном клапане. Топливный клапан регулирует подачу топлива из бензобака в карбюратор. Убедитесь, что он установлен в положение ОТКРЫТО, чтобы позволить топливу течь в соответствующие каналы. Если клапан установлен в положение ОТКРЫТО, но топливо по-прежнему не поступает должным образом, вы можете сделать две вещи. Прежде всего, если в верхней части бензобака есть вакуумный предохранительный клапан, убедитесь, что он открыт. Во-вторых, отсоедините выпускной шланг от впускной стороны топливного клапана, чтобы увидеть, течет ли бензин свободно или нет (приготовьте ведро на случай, если газ будет течь нормально). Это поможет вам определить, какая часть топливопровода (если есть) забита. Если между топливным клапаном и карбюратором находится встроенный топливный фильтр, также проверьте его, чтобы убедиться, что он не заблокирован.

5) Карбюратор засорен или воздушная пробка

Если вы хранили генератор в течение длительного периода времени без предварительного слива карбюратора, высока вероятность того, что он может быть засорен старым бензином. Чтобы исправить это, перекройте топливный кран, а затем откройте слив карбюратора, расположенный на дне чаши карбюратора. Если это все еще не работает, вы можете снять всю чашу со дна карбюратора и вычистить все несвежее топливо. Очистите главный жиклер (латунное сопло в центральном штоке) иглой. Чтобы избежать этого в будущем, старайтесь запускать генератор не реже одного раза в месяц и никогда не храните его в течение длительного времени, предварительно не опорожнив бензобак и карбюратор. Чтобы посмотреть видеоруководство по замене карбюратора вашего генератора, нажмите здесь.

6) Необходимо заменить свечу зажигания

Со временем на свече зажигания могут появиться отложения и отложения. Чтобы проверить это, используйте свечной ключ, прилагаемый к генератору WEN, чтобы снять свечу зажигания и проверить наличие отложений. При необходимости очистите свечу зажигания с помощью небольшого ножа или аналогичного инструмента. Убедитесь, что электрод имеет правильный зазор (ознакомьтесь со страницей технических характеристик вашего руководства, чтобы увидеть правильный зазор для вашей конкретной модели). Чтобы проверить свечу, потяните ручной стартер, удерживая корпус свечи зажигания на картере двигателя. Если искры сильные с синим цветом, то катушка зажигания исправна. Если искры нет или она кажется слабой, снимите свечу зажигания и колпачок. Поднесите конец провода свечи зажигания к корпусу двигателя и потяните ручной стартер, чтобы проверить катушку зажигания. Если теперь между колпачком свечи зажигания и двигателем появляются искры, то свечу зажигания необходимо заменить. Если искры нет, возможно, требуется замена катушки зажигания.

7) Датчик низкого уровня масла не работает должным образом

Если свеча зажигания имеет правильный зазор, без отложений и все еще не воспламеняется, возможно, датчик низкого уровня масла работает неправильно. Для проверки отсоедините провод, идущий со стороны картера — обычно это черный, желтый или черно-желтый провод; см. изображения ниже. Расположение этого провода будет немного отличаться от генератора к генератору. Если генератор запускается после его отключения, то датчик масла не работает. Много раз запуск двигателя с отключенным от сети в течение нескольких минут перед повторным подключением провода датчика масла решит проблему. В противном случае может потребоваться полная разборка двигателя для замены датчика масла.

8) Аккумулятор разряжен

Для генераторов с электрическим запуском аккумулятор может со временем разряжаться из-за неиспользования. Если это произойдет, просто запустите генератор с помощью ручного стартера, чтобы зарядить батарею. Если на устройстве отсутствует ручной стартер, возможно, вам придется попробовать альтернативные методы, например зарядное устройство стороннего производителя.

9) Электроника подключена во время запуска

Перед запуском генератора всегда проверяйте, что все электрические устройства отключены от сети. Вы никогда не должны подключать что-либо к генератору во время запуска, включая незанятые удлинители.

10) Проверьте воздушный фильтр

Воздушный фильтр может нуждаться в очистке или замене, чтобы обеспечить поступление необходимого количества воздуха в карбюратор для воспламенения.
