Как проверить гидрокомпенсаторы самостоятельно

Стук гидрокомпенсаторов явление довольно неприятное и опасное. В зависимости от частоты шума, режима работы двигателя, при котором проявляется шум, количества и расположения изношенных компенсаторов хороший мастер может определить общее состояние как ГРМ, так и всего двигателя.

Можно ли ездить, когда стучат гидрокомпенсаторы

При наличии сильного стука из-под клапанной крышки долго терпеть неисправность крайне не рекомендуется. Нужно понимать, что гидротолкатель напрямую влияет на работоспособность всего газораспределительного механизма. Если фазы ГРМ собьются, можно ждать многих неприятностей:

И это далеко не полный перечень бед, которые может принести гремящий гидрокомпенсатор, поэтому долго ездить с шумом в головке блока цилиндров нежелательно.

Почему изнашиваются гидрокомпенсаторы

Причины износа кроются как в общем состоянии двигателя и системы смазки в частности, так и в качестве масла. Неполадки с компенсаторами могут быть вызваны множеством причин, но среди основных и наиболее часто встречающихся выделяют следующие:

  1. Уровень масла. Масляное голодание гидрокомпенсатора однозначно приводит к его быстрому износу. Толкатель любого типа устроен так, что он может работать только в том случае, когда давление масла в системе не ниже номинального. В противном случае в плунжерную пару толкателя попадает воздух, и он теряет способность к компенсации теплового зазора. Это может быть следствием как низкого уровня масла, так и захватом воздуха маслоприемником в картере двигателя. Захват воздуха в свою очередь может произойти во время резкого маневрирования на высоких скоростях и при низкой пропускной способности системы смазки. Если двигатель исправен, но воздух проник в гидрокомпенсаторы, стук должен пропасть после автоматической естественной прокачки толкателей.

  2. Качество масла. В том случае, если масло подобрано неправильно по вязкости или составу, гидрокомпенсатор может застучать. К примеру, слишком жидкое масло не сможет создавать необходимого давления в системе и обеспечивать нормальную работу плунжерной пары.

  3. Высокий уровень износа гидрокомпенсаторов, масляного насоса, редукционного клапана, который удерживает масло под давлением в каналах головки блока цилиндров. Большие зазоры между гнездом в головке блока и компенсатором, выработка плунжерной пары, естественный износ пружины гидрокомпенсатора или его шарикового клапана также способствуют падению давления масла и попаданию в плунжерную пару воздуха.

  4. Засорение системы смазки. Пыль, грязь, металлическая пудра, попадающие в масло, отложения и нагар на стенках системы смазки сильно снижают эффективность работы гидротолкателей. Из-за грязи, попавшей в механизм, компенсатор может потерять герметичность, начать травить и не выбирать тепловые зазоры. Основная причина — использование грязного масла, несоблюдение регламента замены масла и масляного фильтра.

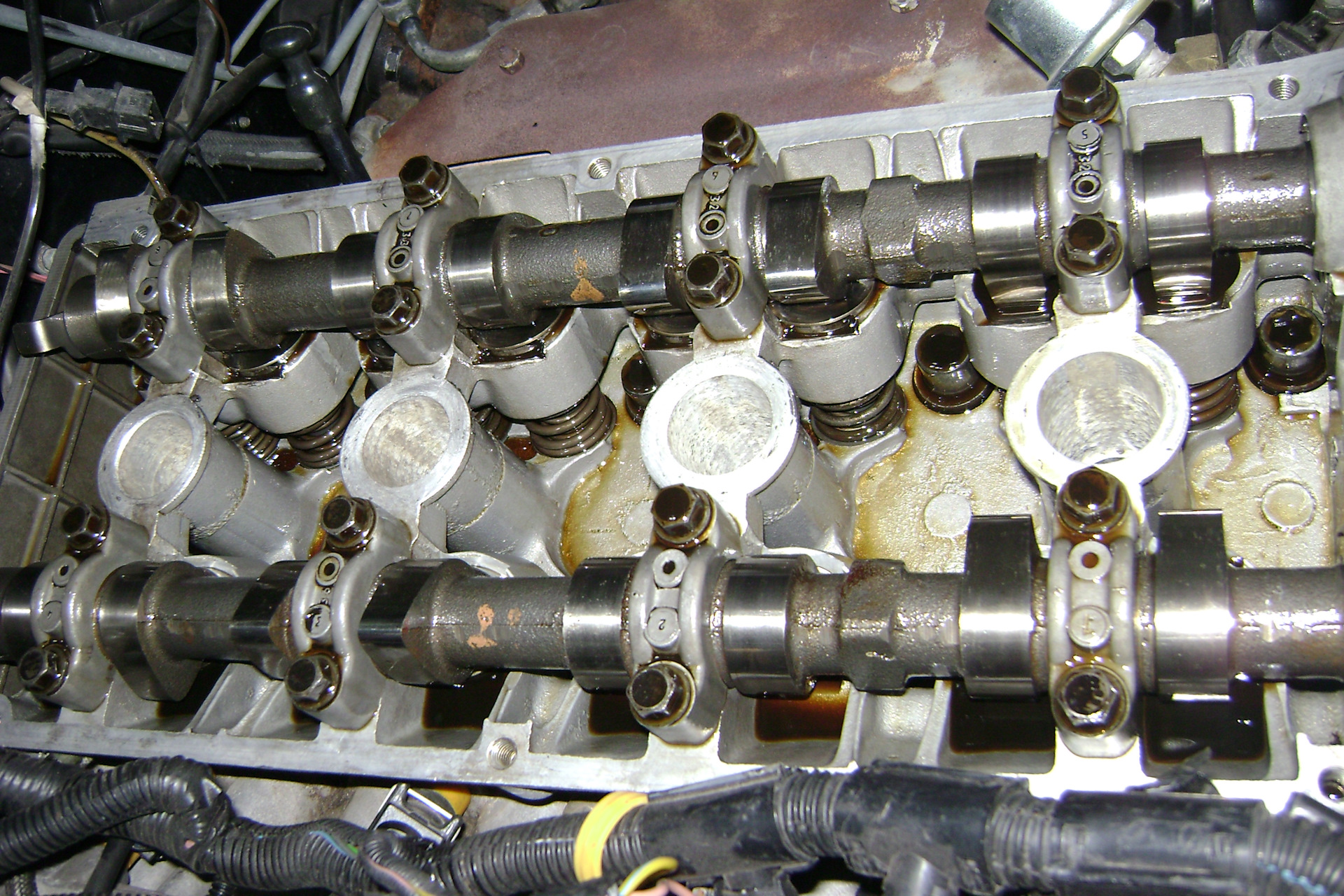

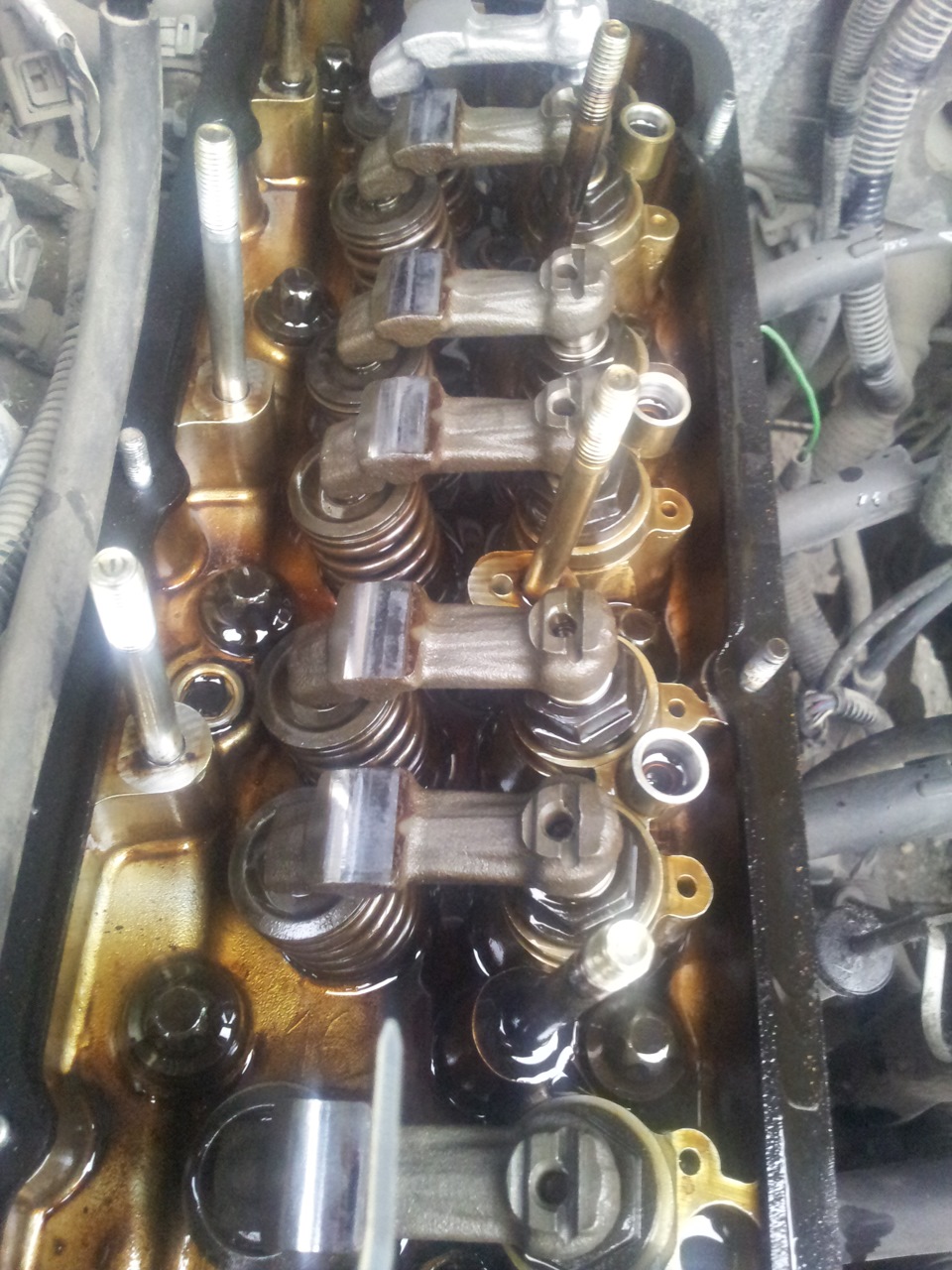

Как найти неисправный гидротолкатель

Сложность при диагностике компенсаторов связана с тем, что работают они только под давлением масла. При этом стук может возникать как только на холодном двигателе, только на горячем или же в определенных режимах работы, чаще всего под нагрузкой или на высоких оборотах.

В первом случае, когда стук проявляется непродолжительное время на холодном двигателе, можно сделать вывод о том, что редукционный клапан в самом компенсаторе пропускает масло и не держит давление. Если стук слышен на прогретом моторе в режиме средних оборотов, вероятнее всего, причина кроется в увеличенном зазоре между корпусом компенсатора и гнездом в головке блока. Также есть вероятность засорения масляных каналов или заклинивания плунжерной пары из-за засорения.

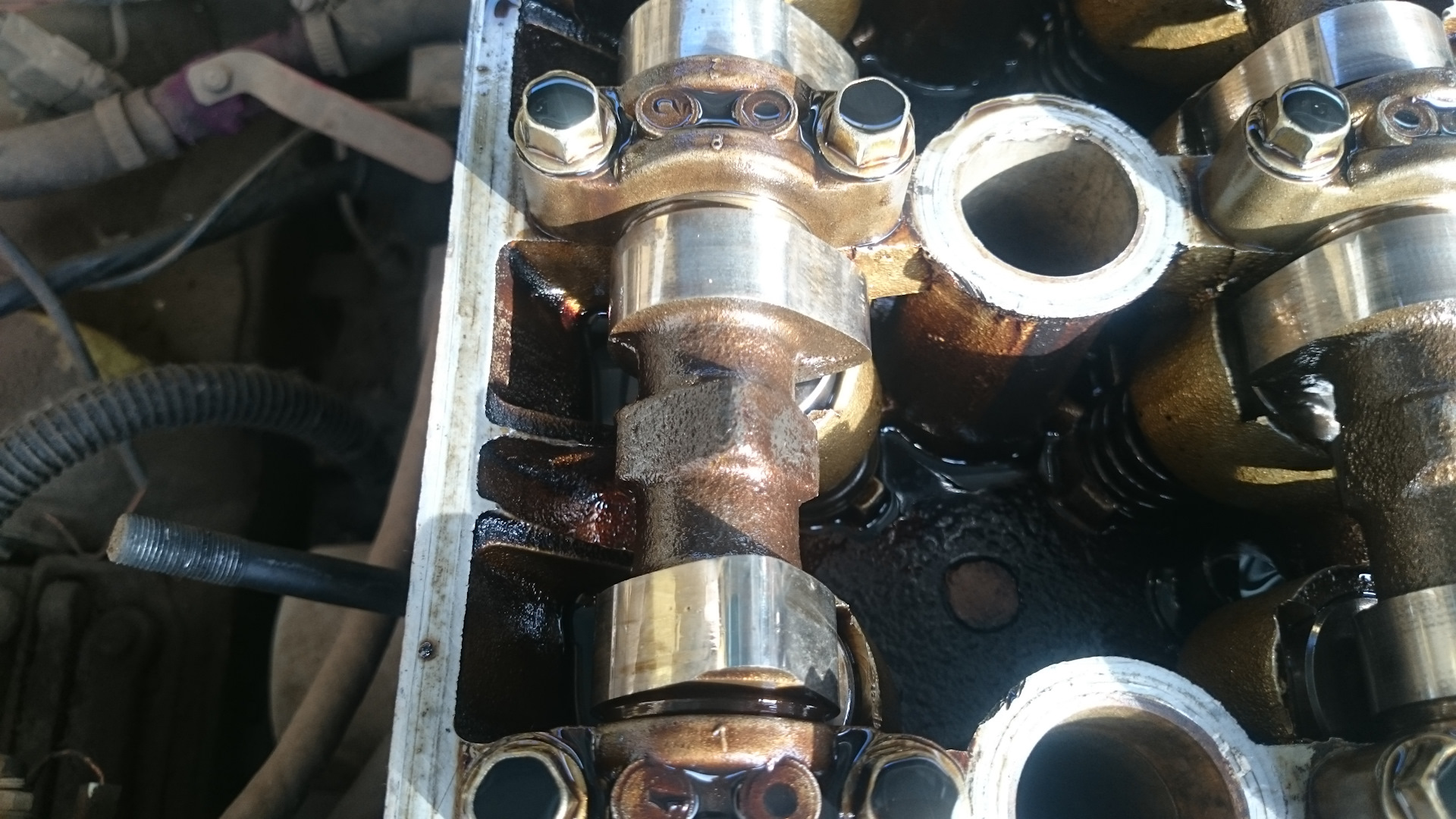

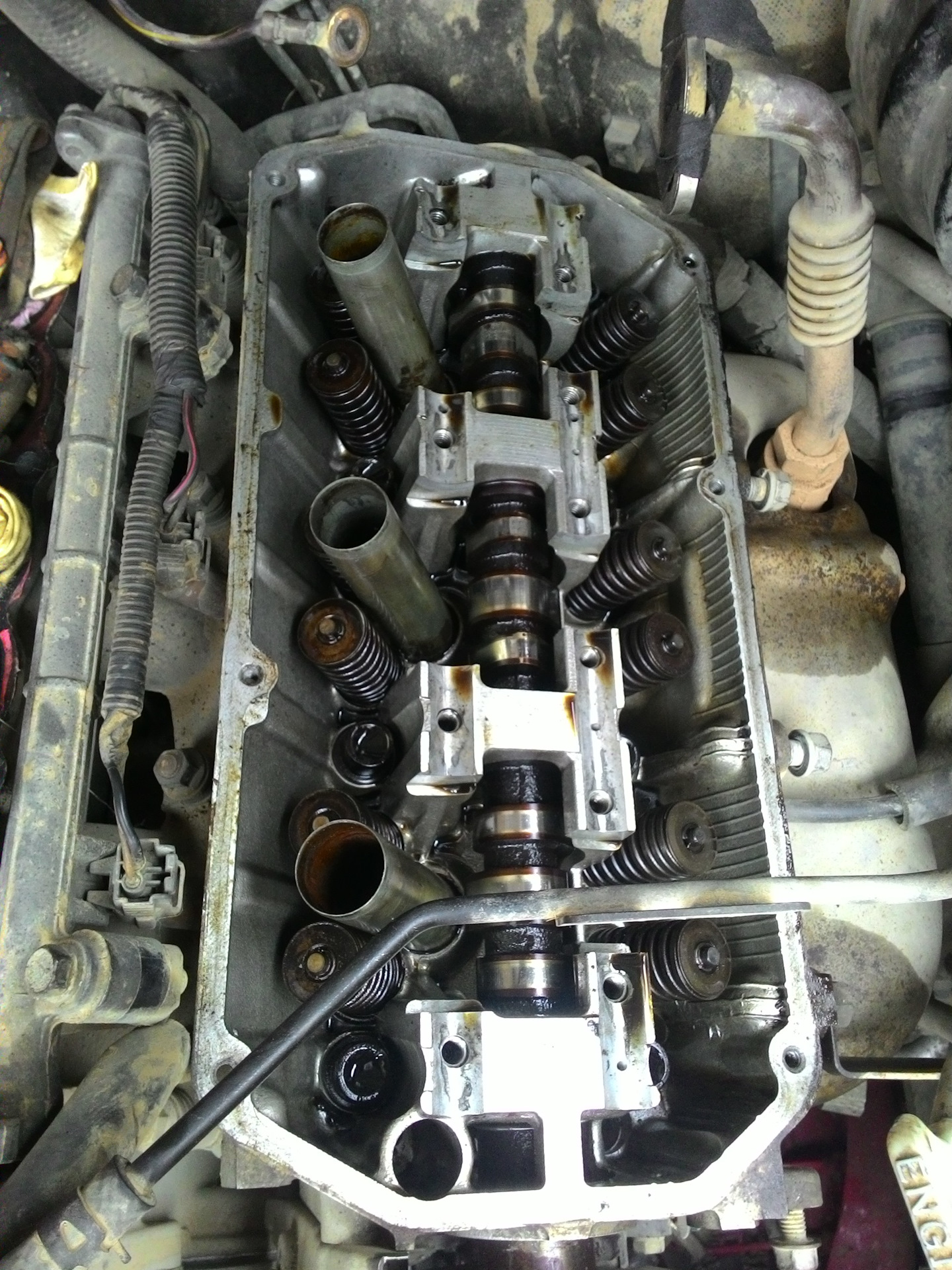

Тем не менее проверить их состояние и вычислить неисправный можно и на заглушенном двигателе. Точность такой диагностики невысока, но вероятность найти застучавший толкатель все же есть. Для диагностики снимем клапанную крышку и методично пальцами или отверткой будем стараться утопить каждый из толкателей, не нагруженный кулачком распредвала. Исправный компенсатор от такого усилия не просядет. Если он просел с характерным щелчком, компенсатор нужно пометить и заменить. Проворачивая коленвал, таким образом проверяются все гидротолкатели.

В некоторых случаях можно определить неисправный толкатель на слух, с помощью фонендоскопа. Явная неисправность будет слышна сразу, а расположение потекшего компенсатора вычисляется по громкости издаваемого им шума.

Менять или промывать

В большинстве случаев изношенный гидрокомпенсатор подлежит замене. Если же износ, определенный визуально, не настораживает, компенсатор можно попытаться промыть. Наша задача — удалить следы нагара и мусора, которые могут мешать работе шарикового клапана 5, его корпусу 3, пружине 4, а также плунжерной паре 6 и 8.

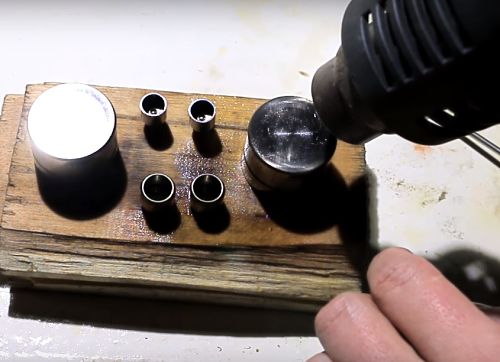

Для мойки и продувки гидрокомпенсатора можно использовать солярку, керосин или бензин. Также нам понадобится чистое масло.

  1. Моем компенсаторы снаружи, насухо вытираем.

  2. Заливаем в емкость нужное количество чистой солярки (чтобы детали были покрыты жидкостью). Зубочисткой или любым другим тонким неметаллическим предметом несколько раз пытаемся утопить шарик клапана в корпус. Этим самым мы удаляем старое масло из полости компенсатора и закачиваем туда солярку.

  3. Повторяем предыдущую процедуру с чистой соляркой до полного вывода старого масла. Можно оставить детали в солярке на несколько часов.

  4. Прокачиваем чистые гидрокомпенсаторы чистым моторным маслом. Для этого надавливаем на шарик клапана и закачиваем масло внутрь с помощью шприца. Примерный объем масла в плунжере — 8-10 мл.

После закачки свежего масла проверяем работоспособность толкателя. Для этого деревянным бруском давим на плунжерную пару, исправный компенсатор не будет течь и не будет проседать под воздействием бруска. Малейший намек на течь масла скажет о том, что компенсатору светит замена.

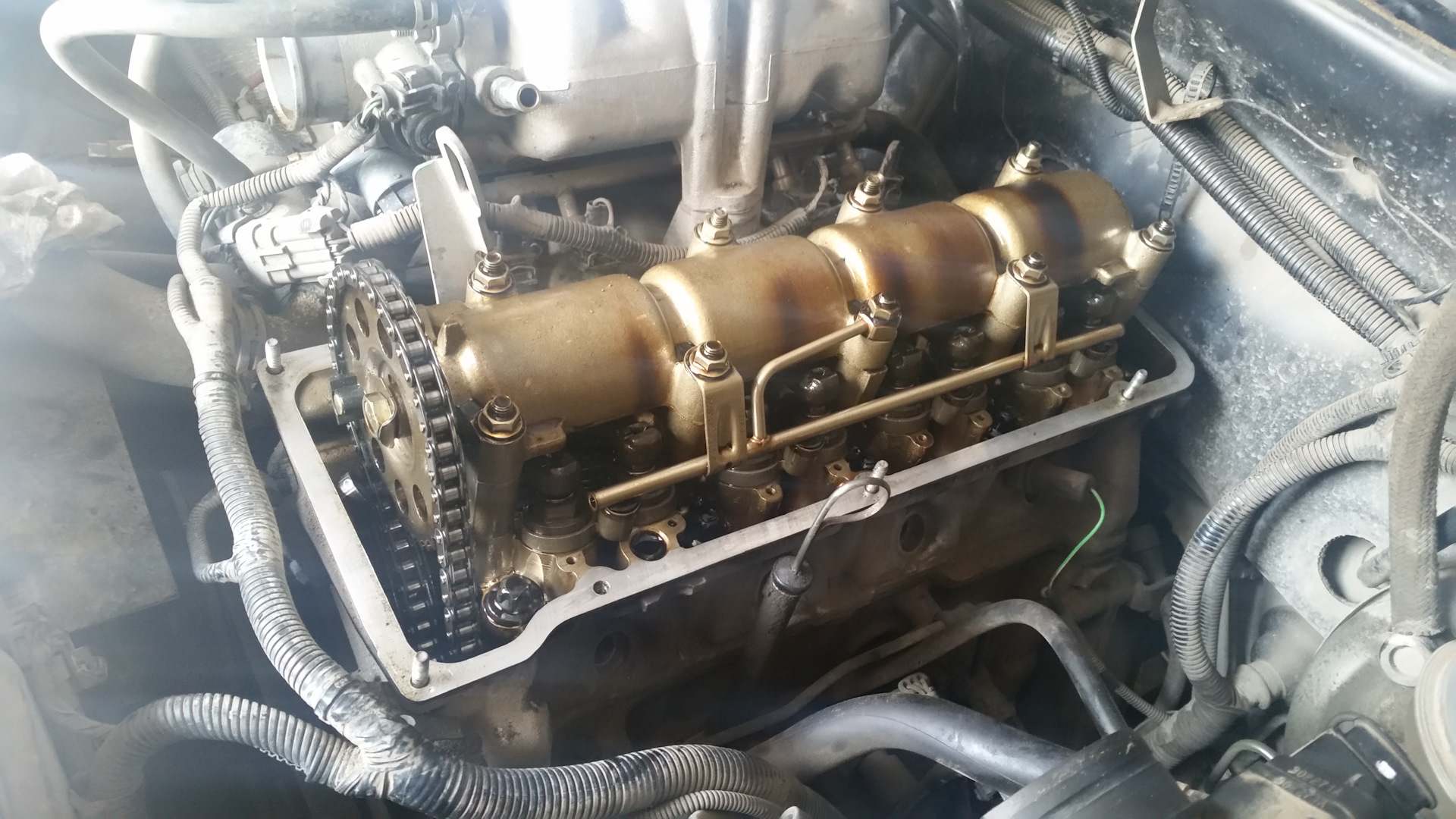

Как проверить гидрокомпенсаторы на ниве шевроле


что делать, если стучат на холодную, замена на регулировочные болты, гидрики на механику

Многие владельцы отечественных кроссоверов, не желая платить неоправданную, по их мнению, цену СТО,задаются вопросом, как самостоятельно проверить гидрокомпенсаторы на Ниве Шевроле. При желании это можно сделать своими руками. А как именно, мы постараемся доходчиво и просто объяснить в статье.

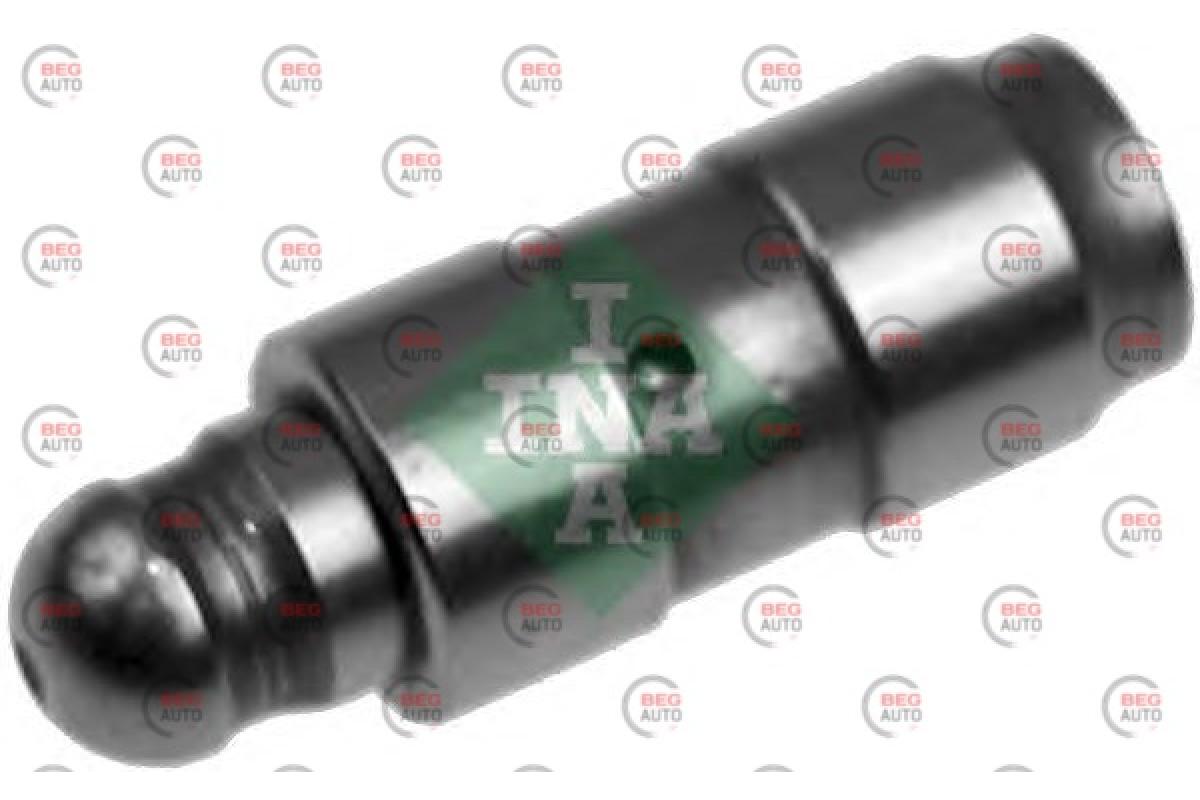

Описание устройства гидрокомпенсатора и его принцип действия

Гидрокомпенсаторы призваны автоматически регулировать тепловой зазор между клапанами и распредвалом двигателя. Приставку гидро- обеспечивает масло, которое поступает в компенсаторы под давлением, а сложный и невероятно точный комплект пружин обеспечивает необходимый зазор.

Гидрокомпенсаторы, которые в последние годы устанавливают на Chevrolet Niva , дают им ощутимое преимущество:

  • отпала необходимость периодически регулировать клапана;
  • теперь ГРМ работает более четко и правильно;
  • значительно уменьшился шум при работе двигателя, он начинает меньше стучать;
  • значительно увеличился ресурс работы деталей ГРМ.

Основные детали узла:

  1. Плунжерная пара.
  2. Корпус.
  3. Плунжерная втулка.
  4. Плунжерная пружина.
  5. Клапан-шарик плунжера.

Принцип работы узла относительно прост и состоит из трех основных функций:

  1. Между кулачком распредвала и компенсатором остается небольшой зазор, который заполняется маслом. Плунжерная пружина толкает плунжер из втулки, масло заполняет зазор под давлением, доходит до нужного уровня, а шариковый клапан при этом перекрывает подачу масла. После этих действий зазор исчезает.
  2. Поворачиваясь, кулачок перемещает компенсатор вниз. За счет набранного масла плунжерная пара приобретает жесткость и давит на клапан, открывая его.
  3. Во время опускания вниз плунжер теряет немного масла, и его давление падает. При дальнейшем движении кулачка цикл повторяется.

Виды гидрокомпенсаторов

В начале производства автомобилей Шевроле Нива устанавливались компенсаторы старого образца, а уже с осени 2008 года стали устанавливать модифицированный, новый вариант этой детали.

Гидрокомпенсаторы Нива Шевроле старого образца

До 2005 года концерн Дженерал Моторс поставлял свои компенсаторы, которые отличались безупречным качеством. А вот далее пошли отечественные «гидрики», и начались проблемы. Качество поставляемых деталей оставляло желать лучшего, металл, из которого делались детали, был сырой и не отличался долгими сроками работы.

Новое поколение

Конец 2008 года ознаменовался появлением у сборщиков Шевроле-Нива гидрокомпенсаторов нового поколения. Первое время, около двух лет, проблем не было, детали были хорошего качества, металл каленый, износостойкий. А дальше началась та же история, что и со старыми — стаканы стали «полусырыми» и долго служить своим хозяевам не могли.

В зависимости от конструкции ГРМ (газораспределительного механизма) различают несколько типов гидрокомпенсаторов:

  • гидротолкатели;
  • роликовые гидротолкатели;
  • гидроопоры;
  • гидроопоры, которые устанавливаются в коромысла или рычаги.

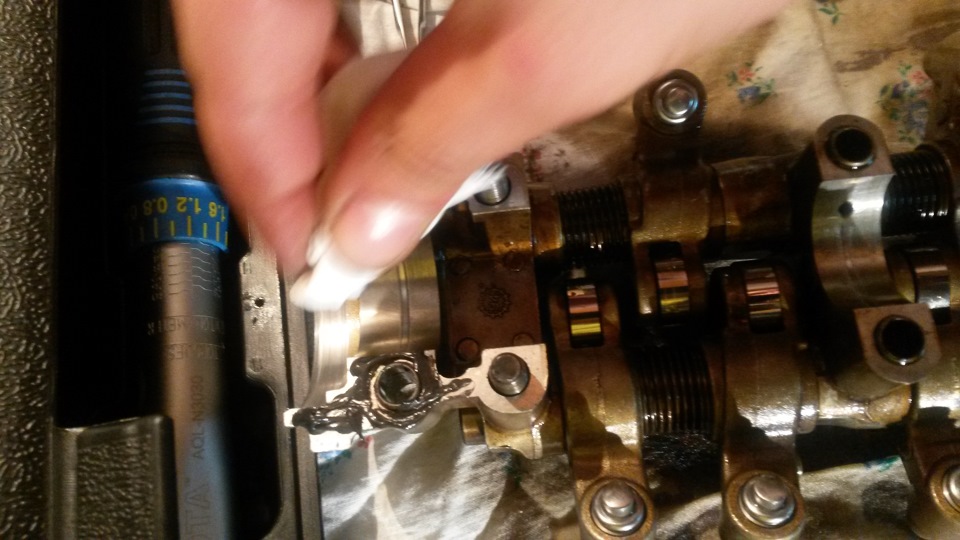

Как определить неисправный гидрокомпенсатор

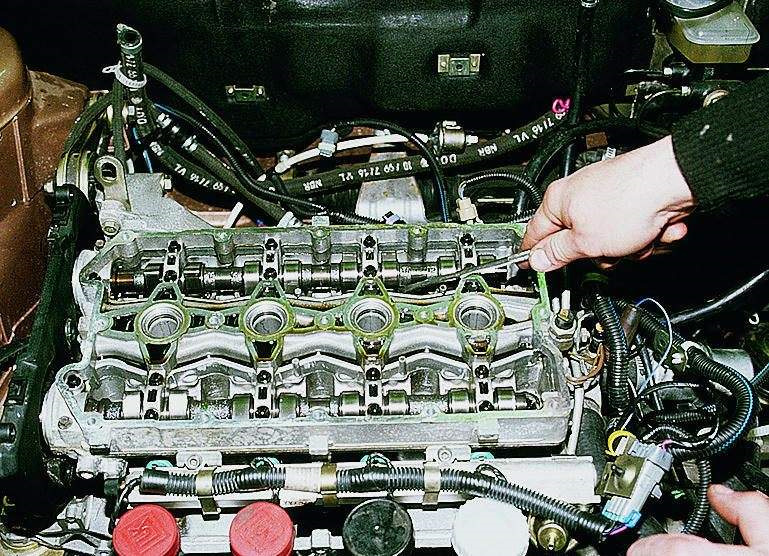

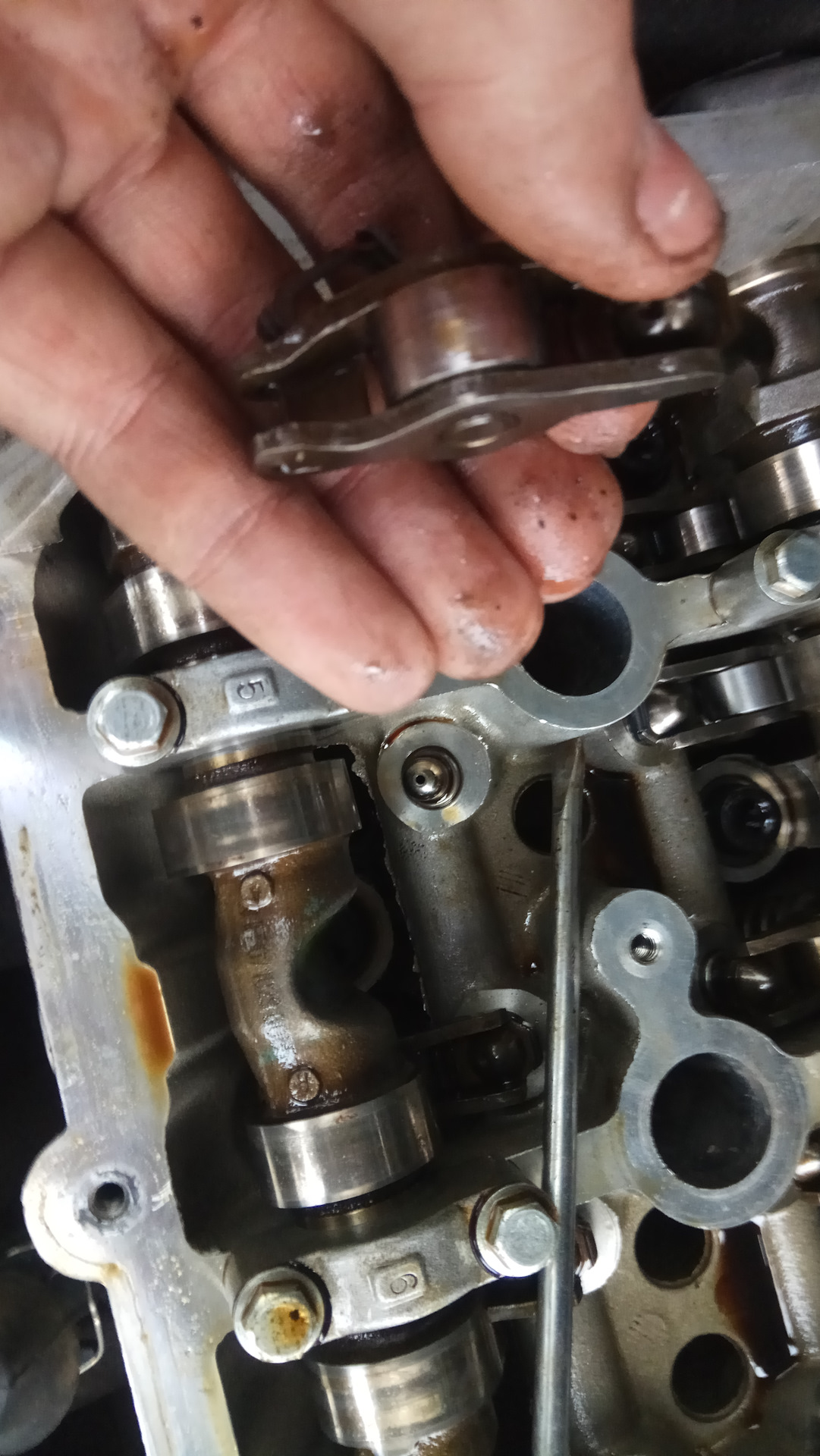

Чтобы определить стучащий компенсатор, необходимо отверткой, которая используется как рычаг, надавить на те «гидрики», которые стоят в ВМТ (верхней мертвой точке). Если под давлением отвертки гидрокомпенсатор проваливается, значит, он не отрегулирован. Если хотите в этом убедиться, быстро понажимайте отверткой, услышите характерный звук.

Типичные неисправности

Проблемы с гидрокомпенсаторами возникают по двум причинам. Определить их нетрудно — это либо механическая поломка самого узла, его разрушение, либо поломка системы подачи масла в компенсатор.

В первом случае, распространенной причиной служит износ плунжерной пары. Это неизбежный процесс, который зависит только от времени эксплуатации узла и качества металла, из которого он сделан. Нельзя исключать и заводской брак, это встречается крайне редко, но все-же бывает. Относится к замене этой детали стоит как к замене обычного расходника.

Во втором случае значение имеет уровень масла в моторе, он может быть занижен или завышен. Может быть загрязнен масляный фильтр и грязь попала в каналы. Несвоевременная замена масла — еще одна причина нестабильной работы узла.

Не стоит забывать о правильном подборе масла — используйте масла одного типа и желательно одного производителя. Последствия невыполнений этих правил могут быть плачевными, сэкономив на масле, можно «влететь» на ремонт двигателя.

Причины стука гидрокомпенсаторов

Стук гидрокомпенсаторов Шевроле-Нива можно легко определить на слух, он стучит с частотой вдвое меньше частоты оборотов мотора. Стучать он может как на холодном двигателе, так и на горячем, а причины для этого разные.

Причины стука «на холодную»:

  1. Густое масло. По мере прогрева мотора масло нагревается, становится жиже, и стук уходит.
  2. Грязь. Из-за плохого фильтра или старого масла грязь может попадать в каналы и отверстия и забивать их.
  3. Износ или поломка плунжера. Причиной может быть естественный износ или абразивные загрязнения, попавшие в масло.

«На горячую»:

  1. Заклинивание плунжера. Задиры на плунжерной паре повышают ее износ в разы и блокируют его.
  2. Масло с неправильной вязкостью. При сезонной самостоятельной смене масла, иногда владельцы ошибаются и заливают масло с неправильной вязкостью. Если оно слишком жидкое, то быстро вытекает через тех. зазоры.
  3. Повышенный уровень масла в моторе. Если это произошло из-за попадания в масло охлаждающей жидкости, то оно будет вспениваться, контактируя с коленчатым валом.

Все эти причины можно устранить самостоятельно, если внимательно следить за своим автомобилем.

Стоит ли менять гидрокомпенсаторы на болты на Ниве Шевроле

Что практичнее, болт или гидрокомпенсатор – этот вопрос волнует многих владельцев Шевроле-Нива. Для начала нужно выяснить – почему некоторые водители решаются на подобную замену? Ответ прост – внедрение компенсаторов вселяло надежду раз и навсегда решить вопрос с тепловыми зазорами. На деле плохое качество гидрокомпенсаторов только ухудшило ситуацию – денег потрачено больше, а проблема не решена.

По этой причине некоторые владельцы Нива-Шевроле «возвращаются к истокам» т. е. переходят обратно на болты. Можно много спорить об эффективности подобного перехода, но часто на форумах владельцев таких машин можно прочитать вот такие отзывы:

«…Поменял обратно «гидрики» на болты, итог: расход упал, холостой ход стабильный, тяга пошла с низов, сцепление стало заметно легче. Принятым решением доволен, замена себя оправдала».

Подобные высказывания встречаются все чаще и чаще. Многие не решаются на подобные действия — менять что-то в моторе владельцам боязно, поэтому каждый принимает такое решение для себя сам.

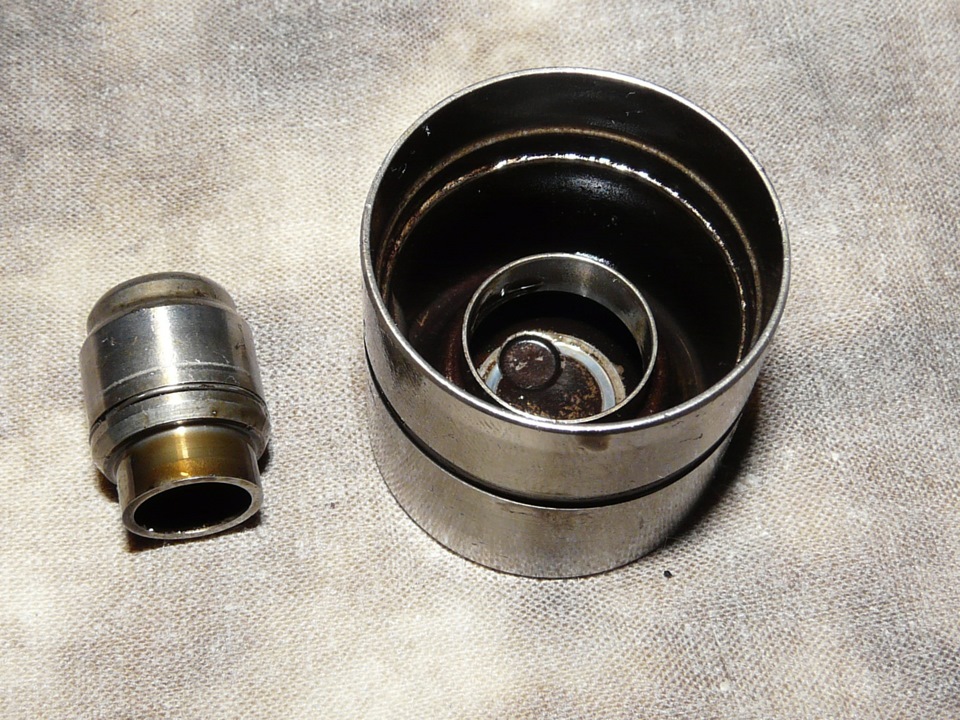

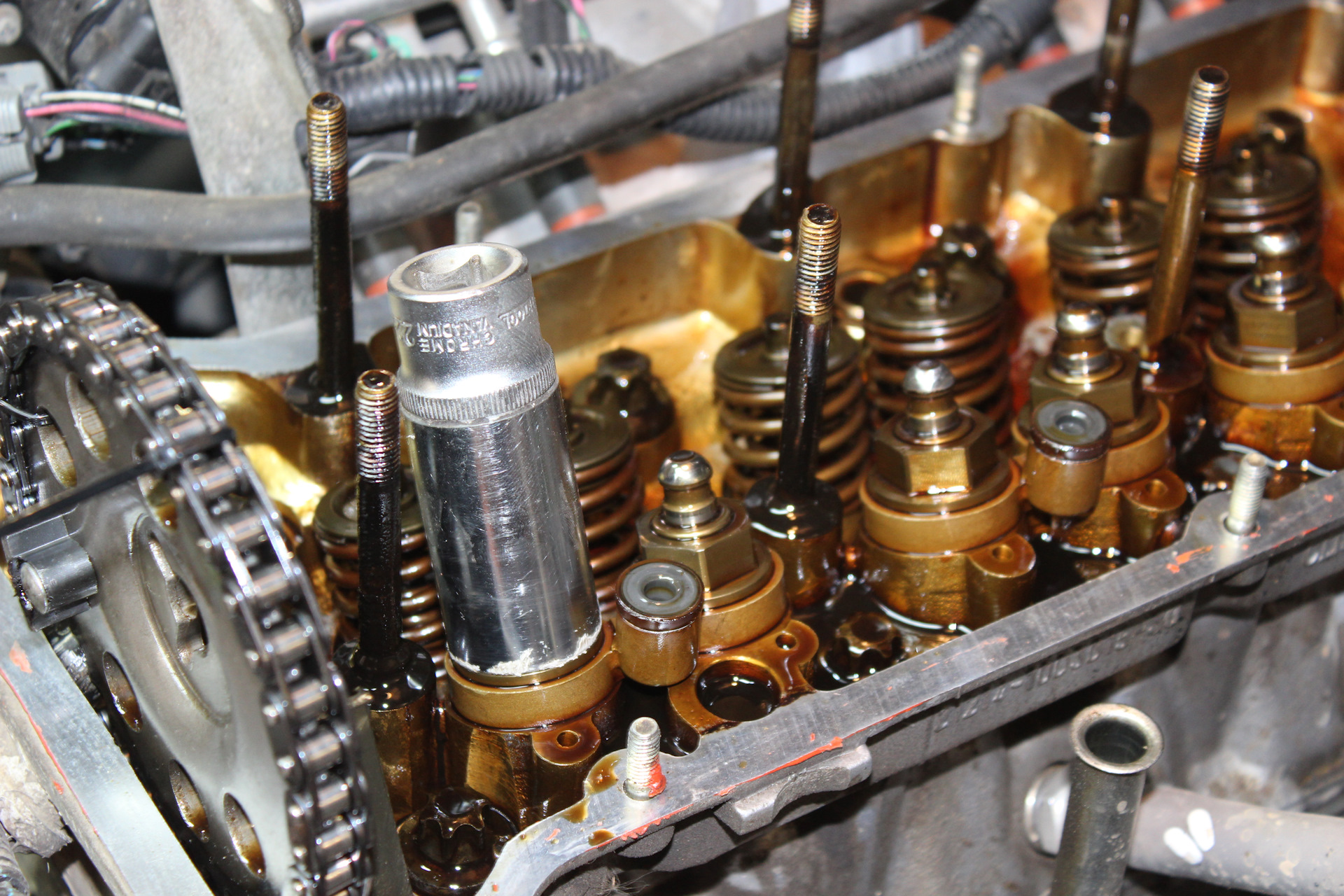

Конструкция гидрокомпенсаторов на Нива Шевроле

Конструктивно «гидрики» состоят из пяти основных деталей:

  1. Корпус.
  2. Плунжеры.
  3. Плунжерные пружины.
  4. Втулка.
  5. Обратный клапан.

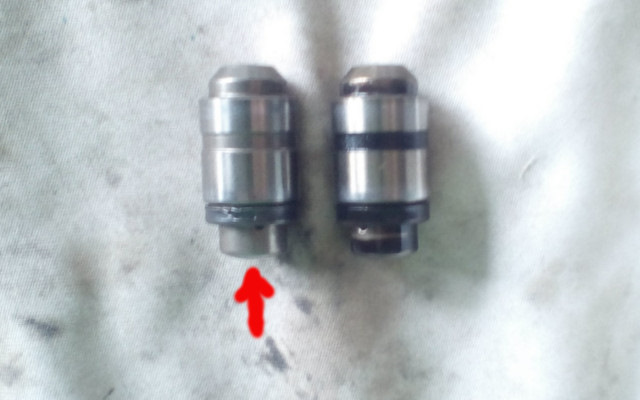

Изредка встречаются плунжеры, в которых нет внутренних отверстий, а верхняя, сферическая часть, выступает опорой. Пружина плунжера, расположенная внутри, заставляет втулку выполнять свои двигательные функции.

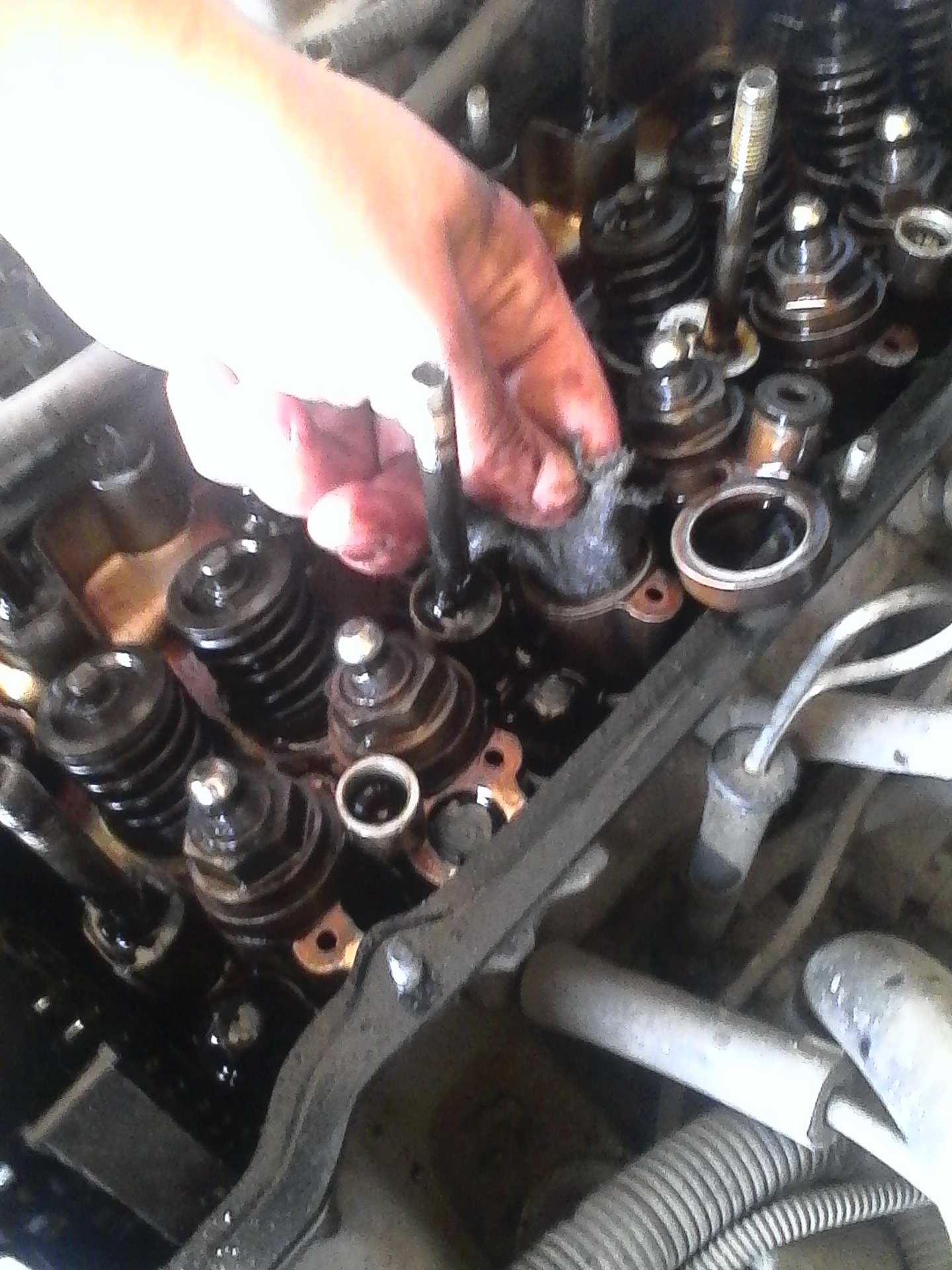

Когда нужно, а когда не стоит менять гидрокомпенсаторы и особенности замены

В идеале при нормальной работе гидрокомпенсатора не должно быть никаких посторонних звуков. Но иногда из-под капота слышны звуки, которые вызывают желание заменить детали ГРМ. Но обязательной замене подлежат «гидрики» на моторах с большим пробегом — у них высокий процент износа и ремонтировать их бессмысленно. В остальных случаях можно обойтись менее радикальными действиями.

Внимание. Иногда не стоит сразу разбирать мотор и пытаться выяснить причину поломки. Часто замены масла достаточно, чтобы проблема ушла, а деньги и нервы были сэкономлены.

Из особенностей замены гидрокомпенсаторов на Шевроле-Нива стоит выделить следующие:

  • при появлении постороннего стука из под клапанной крышки не спешите сразу разбирать ГРМ и менять узлы, вначале поменяйте масло и фильтр;
  • используйте масло одного производителя;
  • не нужно сильно затягивать детали, это может привести к поломке;
  • при установке новых деталей, не забудьте тщательно промыть их в бензине.

Это интересно:
Пошаговая инструкция по замене прокладки ГБЦ в Нива Шевроле

Особенности замены цепи ГРМ в Ниве Шевроле своими руками

Регулировка клапанов Шевроле Нива своими руками

Вывод

Неисправный гидрокомпенсатор может создать серьезные проблемы для всего автомобиля. Поэтому не стоит экономить на мелочах (масле и т. д.), чтобы не столкнуться с непредвиденными расходами и серьезным ремонтом техники.

Как проверить наличие неисправных подъемников

Крис Стивенсон

Thinkstock Images / Comstock / Getty Images

Клапанные подъемники бывают двух типов: регулируемые и гидравлические. Оба типа подъемников обеспечивают открытие и закрытие выпускных и впускных клапанов за счет контакта с распределительным валом. Гидравлические подъемники используют масло в корпусах своих корпусов для поддержания определенной высоты под давлением, которая определяет длину открытия клапанов. Регулируемый подъемник клапана можно отрегулировать, чтобы определить высоту открытия клапана.Оба типа подъемников нуждаются в правильном давлении масла и смазке для правильной работы. Владелец транспортного средства может проверить работу своего подъемника с помощью некоторых основных инструментов.

Step 1

Установите автомобиль на стоянку или нейтраль в зависимости от типа трансмиссии. Включите аварийный тормоз. Запустите двигатель и дайте ему прогреться до нормальной рабочей температуры. Посмотрите на приборную панель, нет ли красных индикаторов «Проверьте двигатель» или «Масло». Если у вас есть манометр, установленный в заводской комплектации, запишите показания в фунтах на квадратный дюйм (фунтах на квадратный дюйм).Предупредительный световой сигнал будет вашим первым признаком того, что низкое давление масла влияет на ваши подъемники.

Шаг 2

Обратите внимание на показания манометра давления масла, если он есть. Обратитесь к руководству пользователя, чтобы узнать правильное значение давления масла, которое у вас должно быть. Например, если у вас рекомендованное давление масла 40 фунтов на квадратный дюйм, а ваш манометр показывает 20 фунтов на квадратный дюйм или ниже, это может быть первым признаком того, что где-то в верхнем клапанном механизме существуют забитые каналы, что может повлиять на работу подъемника.

Шаг 3

Прислушайтесь к любым «щелкающим» или «щелкающим» звукам, исходящим из верхней части двигателя, особенно возле крышек клапанов или непосредственно под крышкой коллектора впускного коллектора. Чтобы лучше слышать шумы, поместите стетоскоп на крышки клапана или камеру статического давления и переместите его от передней части двигателя к задней, прислушиваясь каждые 6 дюймов или около того. Любой очевидный щелчок или щелканье будет указывать на неправильную регулировку подъемника или на износ гидравлического подъемника. Слишком много воздуха в сложенном гидравлическом подъемнике также будет издавать эти звуки.

Шаг 4

Заглушите двигатель, если вы заметили шум подъемника. Поднимите капот и вытащите масляный щуп из трубки. Протрите его тряпкой и снова вставьте. Вытащите его и проверьте уровень масла. Если уровень масла ниже линии минимального уровня или не отображается вовсе, шум подъемника может быть следствием отсутствия смазки. Осмотрите масло на предмет обесцвечивания. Пенистое, белое, серое или коричневое масло будет указывать на загрязнение масла или масло, потерявшее вязкость и смазывающие свойства.

Шаг 5

Отсоедините отрицательный провод аккумуляторной батареи с помощью розетки. Следуйте инструкциям руководства по ремонту вашего автомобиля, чтобы снять крышки клапанов с двигателя. Используйте торцевой ключ и гаечный ключ, чтобы открутить болты крышки клапана и снимите крышки клапана. Если у вас четырех- или шестицилиндровый двигатель с верхним кожухом двигателя, используйте головки, отвертки и гаечные ключи для топливопровода, чтобы снять необходимые компоненты, включая топливопровод, вакуумные шланги, дроссельную заслонку, провода датчиков и любые другие компоненты, которые мешают снятие одиночной крышки или клапанных крышек.

Шаг 6

Подсоедините отрицательный провод аккумуляторной батареи с помощью торцевого ключа и ключа. Запустите двигатель, но не увеличивайте его обороты. Пусть простаивает. Убедитесь, что все толкатели, толкатели и пружины клапанов перемещаются вверх и вниз. Если в вашем двигателе есть твердые подъемники, обратитесь к руководству по ремонту для определения зазора клапана, выраженного в тысячах дюймов. Запомните настройку люфта отдельно для впуска и выпуска. Выберите щуп для правильной настройки выпускного клапана в передней части двигателя.

Шаг 7

Вставьте щуп в пространство между верхней частью штока клапана и толкателем коромысла. Вы должны почувствовать легкое сопротивление при перемещении манометра вперед и назад. Если толкатель шумит, ослабьте стопорную гайку в верхней части толкателя с помощью торцевого ключа.

Шаг 8

Используйте отвертку и отрегулируйте установочный винт по часовой стрелке, чтобы затянуть регулировку — убедитесь, что зазор соответствует правильной настройке щупа в соответствии с вашим руководством. Удерживая установочный винт, затяните стопорную гайку толкателя.Отрегулируйте каждый из клапанов таким образом.

Шаг 9

Ослабьте контргайку толкателя торцевым ключом, если у вас есть гидравлические подъемники. С помощью отвертки ослабьте установочный винт против часовой стрелки, пока толкатель не начнет щелкать. Поверните установочный винт по часовой стрелке на три четверти оборота и затяните контргайку торцевым ключом. При этом методе вам не потребуется использовать щуп.

Следите за тем, чтобы толкатель не щелкал после того, как вы отрегулируете гидравлический клапан таким образом.Если какой-либо толкатель издает шум даже после того, как вы превысите три четверти оборота (по часовой стрелке), это будет указывать на сложившийся или чрезмерно изношенный подъемник. Эти подъемники необходимо заменить.

Наконечник
  • Замените масляный фильтр и масло, если у вас очень низкое давление масла, но уровень щупа остается в пределах спецификации. Засоренный масляный фильтр не позволяет маслу под надлежащим давлением достигать верхних частей клапанного механизма для надлежащей смазки. Изношенный масляный насос также будет давать более низкие показания давления масла и может вызвать шум клапанного механизма на холостом ходу или в более высоких диапазонах скорости.
Предупреждение
  • Толкатели, пружины клапанов и толкатели, которые не двигаются при работающем двигателе, могут указывать на сломанную часть клапанного механизма. Немедленно выключите двигатель, если вы столкнулись с этим признаком. Потребуется капитальный ремонт двигателя.
Вещи, которые вам понадобятся
  • Тряпки
  • Стетоскоп
  • Набор головок и гаечный ключ
  • Руководство по ремонту автомобиля
  • Отвертки
  • Ключи для топливопровода
  • Щуп
Другие статьи
.

Регулировка гидравлических подъемников

по: Alittle1, Augusto, Cobalt327, Crosley
(Нажмите здесь, чтобы отредактировать эту страницу анонимно или зарегистрируйте имя пользователя, которое будет указано для вашей работы. )

Универсальный гидравлический подъемник Гидравлический подъемник Schubeck с нулевым креплением

Состав

  • 1 Обзор
  • 2 Слово о толкателе правильной длины
  • 3 Какой предварительный натяг я должен использовать?
  • 4 Следует ли «накачать» подъемники маслом перед их установкой?
  • 5 Могу ли я заменить поврежденный подъемник на новый?
    • 5.1 гидравлический роликовый кулачок и подъемники Chevy OEM
  • 6 Перед тем, как начать, вам необходимо знать:
    • 6.1 Порядок зажигания и направление вращения распределителя
    • 6.2 Порядок расположения клапанов в головке блока цилиндров
  • 7 Регулировка гидравлических подъемников для правильного предварительного натяга
    • 7.1 Метод EO / IC (выпускное отверстие / впускное отверстие)
  • 8 Регулировка подъемников с помощью видеопрезентации
  • 9 ресурсов

[править] Обзор

Ниже приведены информация и инструкции по успешной регулировке предварительного натяга на регулируемых цепях гидрораспределителей . Для нерегулируемых клапанных механизмов см. Быстрый и простой способ проверки предварительного натяга гидравлического подъемника при использовании нерегулируемых коромысел от крана.

[

.

Как заменить гидравлические подъемники

Ричард Роу

Замена набора подъемников в двигателе, таком как классический Chevy V-8, является одним из тех автомобильных ритуалов, которые каждый механик должен пройти хотя бы раз. Замена подъемника не представляет особой сложности с технической точки зрения, но для этого нужно открутить большие части двигателя и попасть в его живот по локоть. Возможностей для небольших ошибок много, но медленный, методичный и осознанный подход поможет вам пройти этот ритуал перехода без катастроф.

Знакомство с подъемниками
Шаг 1

Сначала изучите и оцените свой двигатель. Вам придется снять почти все, что выше блока двигателя, что означает удаление всех впускных каналов, впускного коллектора и клапанных крышек. На любом двигателе это может означать удаление десятков деталей, чтобы добраться до подъемников. Уделите достаточно времени, чтобы ознакомиться с двигателем и всем, что нужно оторвать. Держите под рукой помощника, который будет делать заметки обо всем, что вы удаляете, в точном порядке, в котором вы его снимаете. Вы можете использовать его в качестве обратного контрольного списка во время сборки.При необходимости сделайте эталонные фотографии с помощью телефона или цифровой камеры. Тщательная, методичная подготовка здесь окупится позже.

Шаг 2

Снимите впускной канал, начиная с трубки, идущей от корпуса фильтра к корпусу дроссельной заслонки. Отсоедините все необходимые трубки, линии и датчики, обращая внимание на каждую из них. Отсоедините кабель от корпуса дроссельной заслонки и любых электрических датчиков и при необходимости открутите корпус дроссельной заслонки от впускного отверстия. Начните отсоединять линии и электрические соединения от воздухозаборника, насколько это возможно. Делайте заметки и фотографируйте в пути. Скорее всего, вам нужно будет слить не менее галлона охлаждающей жидкости через кран петли на радиаторе в дренажный поддон. Сделай это сейчас.

Шаг 3

Открутите коллектор. Современные двигатели часто имеют коллекторы, состоящие из двух частей, с верхней и нижней секциями. Вероятно, вам придется снять верхнюю секцию «статического давления», чтобы получить доступ к болтам в нижней части. Не торопитесь, отключая все линии и датчики по мере необходимости. С отключенной верхней частью у вас должно быть четкое представление о том, что вам нужно удалить, чтобы снять нижнюю часть.

Шаг 4

Отвинтите все дополнительные кронштейны и зажимы от коллектора. На некоторых двигателях, таких как Chevy, вам также может потребоваться снять распределитель. Проверните коленчатый вал двигателя с помощью гаечного ключа, пока цилиндр № 1 не окажется в верхней мертвой точке, как показано на гармоническом балансировщике. Поместите контрольную метку на распределитель и закрепите там, где он входит, маркером для краски. Снимите крышку распределителя и поместите другую метку на ротор и корпус внутри распределителя.Снимите зажим распределителя и осторожно вытяните распределитель. Будьте осторожны с приводным валом масляного насоса, если он выходит вместе с распределителем.

Шаг 5

Проверьте систему впрыска топлива, чтобы узнать, что с ней делать. В большинстве случаев вы можете просто открутить топливные рейки с обеих сторон и аккуратно вытащить с их помощью все форсунки. Это предпочтительно, так как это означает, что вам не нужно открывать топливную систему. На некоторых автомобилях топливопроводы провисают настолько, что вам даже не нужно этого делать, чтобы подтянуть коллектор вверх и отложить его в сторону.Но в противном случае вам может потребоваться отсоединить топливную рампу от топливопровода. Учтите, что в некоторых случаях для этого может потребоваться специальный инструмент.

Шаг 6

Снимите болты, крепящие нижний воздухозаборник к двигателю. Убедитесь, что вы получили их все, так как они обычно прячутся. Попытайтесь поднять коллектор. Если он застрял — а он застрянет — ударьте резиновым молотком по концам, чтобы вырвать его. Не используйте отвертку, чтобы приподнять его у основания, так как вы можете повредить сопрягаемые поверхности на головках и воздухозаборнике.

Шаг 7

Снимите крышки клапанов. Это может потребовать удаления любого количества вещей, в том числе катушек зажигания, если у вас есть зажигание с катушкой на свече. Снятие клапанных крышек может быть на удивление сложным для новых двигателей, так что не торопитесь.

Заглушить маслосливные отверстия в головках; пластиковые пакеты для продуктов перекручены и хорошо вставлены. Очистите все с помощью очистителя деталей и соскребите остатки прокладочного материала, приставшего к впускному отверстию, крышкам клапанов или головкам.Утилизируйте прокладки, даже если они хорошо выглядят и пригодны для повторного использования. Нет смысла рисковать, когда ты так глубоко внутри. Очисти все, что сможешь, за исключением клапанного механизма. Соберите всех уборщиков в впускной долине и умывайте их полотенцами из магазина.

Замена подъемников
Шаг 1

Бросьте ваши новые подъемники в кофейную банку или кастрюлю, наполненную моторным маслом. Некоторые люди делают это, а другие нет — это вопрос личных предпочтений. На самом деле, вы можете сделать то же самое, просто смазав их маслом, прежде чем они войдут внутрь.Начните снимать коромысла, не забудьте отложить их в сторону и содержать в порядке. НЕ перепутайте коромысла или толкатели и держите толкатели ориентированными правой стороной вверх по направлению к коромыслу. Эти детали со временем изнашиваются одинаково. Их смешение экспоненциально увеличивает износ компонентов и вызывает проблемы с зазором.

Шаг 2

Вытяните толкатели, удерживая их соответствующими коромыслами. Большинству нравится стрелять струей очистителя карбюратора через отверстия толкателя, просто чтобы очистить всю грязь, накопившуюся внутри.Теперь, наконец, вы можете начать вытаскивать старый подъемник. Обрызгайте их проникающим маслом и дайте ему впитаться в течение нескольких минут. Начни их вытаскивать. Некоторым дается легко, другие будут драться. Для упрямых снова обрызгайте их проникающим маслом и вытащите их с помощью набора плоскогубцев со стопорными губками. Снимите все подъемники и очистите отверстия с помощью чистящего средства для деталей на кухонном полотенце, пока они не станут чистыми.

Step 3

Оберните зеленую чистящую салфетку вокруг пальца и поверните ее внутри каждого отверстия подъемника.Двигайтесь вверх и вниз, шлифуя внутреннюю часть отверстий примерно по 10 секунд каждое. Это всегда хорошая политика не только потому, что она упрощает установку новых подъемников, но и потому, что она слегка заточает отверстия и позволяет новым подъемникам обеспечивать равномерный износ. Когда закончите, вытрите их тряпкой, смоченной средством для чистки деталей.

Step 4

Примечание. Если у вас есть подъемники с плоской резьбой, вам также следует заменить распредвал. Обычно можно обойтись смешиванием новых роликовых толкателей и старого кулачка или наоборот, но кулачки с плоским толкателем и толкатели устанавливают соответствующие модели износа, такие как клапанный механизм.Смешайте старые и новые детали плоских толкателей, и весь узел изнашивается в довольно короткие сроки.

Step 5

Бросьте новые подъемники внутрь. Между маслом и шлифовкой отверстия они должны падать под действием силы тяжести. Установите толкатели. Окуните каждую из них в масло по ходу движения, еще раз убедившись, что вы устанавливаете их правильным концом. Установите все рокеры, снова обмакивая их в масло по ходу движения. А пока просто установите гайки или болты коромысла пальцами, не затягивая их.Когда у вас все в порядке, нажмите на толкатель, чтобы сложить все подъемники, заполненные маслом. Дважды поверните двигатель гаечным ключом и верните его в верхнюю мертвую точку цилиндра № 1.

Шаг 6

Вставьте щуп между коромыслом и штоком клапана на впускном клапане № 1. Обычно вы используете зазор около 0,10 дюйма, но он зависит от двигателя. Затяните коромысло до указанного момента и зафиксируйте его на месте. Повторите то же самое с выпускным клапаном.Продолжайте делать это в порядке зажигания двигателя, немного поворачивая рукоятку после каждого цилиндра, пока оба клапана на следующем цилиндре не закроются. Вы должны установить зазор при закрытых клапанах и полностью поднятых коромыслах. Дважды проверьте настройки зазоров и крутящего момента.

Шаг 7

Начните собирать все вместе в точном порядке, обратном снятию. Вот где заметки из контрольного списка, которые ваш помощник делал по пути, будут иметь значение между разочаровывающим кошмаром и гладкой, беспроблемной сборкой.Эти записи имеют значение. Начните с крышек клапанов, используя соответствующие прокладки и герметики. При необходимости, проложите катушки и провода. Затем нижний впуск, топливные магистрали и форсунки

Шаг 8

Верните положение коленчатого вала в верхнюю мертвую точку в соответствии с гармоническим балансиром перед повторной установкой распределителя. Как только он окажется точно на отметке ВМТ, установите распределитель. Используйте контрольные метки на роторе распределителя и корпусе, чтобы выровнять детали точно так, как они были сняты.Близость здесь недостаточно хороша — это должно быть точно. Соберите все вместе, от впуска до воздушной камеры, точно следуя вашим заметкам и справочным фотографиям, чтобы повторно подключить каждый датчик, линию и трубку. Затяните их все в соответствии со спецификациями производителя.

Шаг 9

Скрестите пальцы и попросите помощника запустить двигатель. Обращайте очень, очень пристальное внимание на звуки, которые он издает, и ищите любые потенциальные участки утечки вокруг впускных и клапанных крышек. Если вы все сделали правильно, все должно работать отлично.Сначала ожидайте небольшой постукивания и шума подъемника; он должен быстро исчезнуть. Если нажатие подъемника продолжается более нескольких секунд, возможно, что-то пошло не так. Внимательно следите за давлением масла, особенно если вам пришлось снимать приводной вал масляного насоса под распределителем.

Step 10

Долейте охлаждающую жидкость в соответствии с рекомендациями производителя. Дайте двигателю поработать на холостом ходу до температуры. Обратите особое внимание на прокладку впускного коллектора там, где канал для воды встречается с головкой.После того, как двигатель достигнет рабочей температуры, дайте ему поработать еще минуту на холостом ходу, затем выключите и дайте ему постоять несколько минут. Проверить масло. Вы ищете признаки воды в масле, указывающие на то, что прокладка коллектора могла быть не герметичной.

Долейте и выпустите воздух из системы охлаждения. Замените моторное масло и фильтр, чтобы удалить все, что могло попасть туда во время работы.

Наконечник
  • Если двигатель не запускается вообще с первой попытки, он рычит, хлопает и дает обратный свет через впускной и выпускной патрубки, проверьте своего дистрибьютора.Распространенная ошибка — установка распределителя «наружу на 180 градусов». Цилиндр № 1 дважды попадает в ВМТ за свой четырехтактный цикл, и у вас есть 50-50 шансов установить распределитель в неправильном положении ВМТ, если вы сделаете это после того, как крышки клапанов будут закрыты. В идеале вы должны оставить крышку одного клапана, чтобы убедиться, что клапаны закрыты в положении ВМТ при установке распределителя — таким образом вы будете знать, что он не на 180 градусов. Но это может испортить порядок в контрольном списке повторной сборки, что откроет дверь для ошибок.Многие воспользуются шансом 50-50, пойдут по порядку и потом снимут и переустановят дистрибьютор, если он закончится на 180. Альтернативный вариант — установка клапанной крышки после распределителя. Это твой выбор; но проверьте распределитель, если двигатель пыхтит и дает обратный сигнал вместо запуска в первый раз.
Необходимые предметы
  • Руководство по ремонту вашего двигателя
  • Assistant
  • Трещотка
  • Полный набор головок
  • Полный набор ключей
  • Полный набор отверток
  • Необходимые клещи
  • Сливной поддон
  • Маркер ручка
  • Резиновый молоток
  • Скребок для прокладок
  • Проникающее масло
  • Регулируемые плоскогубцы
  • Очиститель деталей
  • Абразивный скребок, зеленый
  • Щупы
  • Динамометрический ключ
  • Требуемые прокладки и герметики
  • Охлаждающая жидкость двигателя
