Как понять, отрегулированы ли углы установки колес

Разбираемся, как можно не заезжая в автосервис, определить отрегулирован ли развал схождение колес у вашего автомобиля.

Правильная регулировка углов установки колес автомобиля требует рассмотрения трех различных факторов.

Угол схождения определяется тем, указывают ли передние края колес внутрь или наружу.

Угол развала определяется тем, смотрят ли верхние части колес внутрь или наружу.

Если верхняя часть колес направлена внутрь, то автомобиль имеет отрицательный угол развала. Кастор — это угол продольного наклона шкворня. Это угол поворота, если смотреть со стороны автомобиля. Лучше и легче этот угол определяется с помощью лазерного луча.

Визуальный осмотр

1.Накачайте шины вашего автомобиля до рекомендуемого давления. В большинстве автомобилей рекомендуемое давление указано на табличке, расположенной на водительской двери. Если ваш автомобиль не имеет такой таблички, не превышайте 35 psi (2,3 атм.).

2. Выправите руль автомобиля.

3. Стоя перед машиной, представьте прямую линию, проходящую через колеса. Сделайте то же самое, стоя с другой стороны автомобиля. Если колесо на одной стороне автомобиля направлено внутрь или наружу больше, чем с другой стороны, то угол схождения колес не отрегулирован. Плохая регулировка угла схождения приведет к тому, что края шины с одной стороны будут изнашиваться сильнее, чем с другой. Если колеса смещены значительно, а именно на 2 см или больше, то автомобиль нуждается в регулировке схождения.

4. Осмотрите, насколько колеса вертикальны. Если верхняя часть шины сильно наклонена внутрь или наружу, то необходимо отрегулировать развал. Плохая регулировка развала колес может привести к тому, что шины быстрее износятся с одной стороны, чем с другой.

Проверка на дороге

1.Поезжайте на ровную дорогу, не имеющую резкого понижения к обочине. Средняя полоса, как правило, является наилучшим выбором для проверки развала-схождения автомобиля.

2. Достигните максимальной разрешенной для этой дороги скорости, если трафик минимальный.

3. Отпустите руль не больше, чем на три секунды. Повторите это два-три раза. Если ваш автомобиль слабо или резко перемещается в одну сторону, то ваш автомобиль необходимо показать мастерам автосервиса.

Советы и предупреждения

Сегодня современные станции технического обслуживания имеют хорошее оборудование и техническую документацию для каждой модели легкового автомобиля, чтобы на самом высоком уровне проверить углы установки колес, а если нужно сделать развал схождение.

Так с помощью лазерного 3д стенда последнего поколения, можно определить угол поворота до 0,01 градуса.

Не забывайте, неотрегулированные углы развала и схождение, это не только быстрый износ покрышек, но и ваша безопасность на дороге!

16 января, Рекламная статья

Развал схождение, регулировка развал схождения во Владивостоке

7 причин проверить развал схождение

  1. Если вы попали в яму, либо часто ездите по плохой дороге;
  2. Если заметили износ покрышек на внутренней или внешней стороне;
  3. Если тугой или слишком «легкий руль», плохой самовозврат руля;
  4. Если повысился расход топлива;
  5. Если заменили детали ходовой части;
  6. Если заменили шины;
  7. Если не устраивает управление, автомобиль плохо держит дорогу.

Регулировку развала-схождения колес можно точно проверить и отрегулировать только на стенде. Дело в том, что работа «на глаз» приводит к неточностям, а разность даже в 0,5 градуса приносит сложности при езде.

Чем мы отличаемся от других автосервисов, занимающихся регулировкой "Сход-развала"?

  1. Все, что связано с ходовой частью, можно выполнить в одном месте: отремонтировать подвеску (ходовую часть), сделать качественный "развал-схождение", "переобуть" и отбалансировать колеса.
  2. Профессиональное оборудование. Никаких ручных измерений, рулеток и веревок - только современное оборудование!

Рады вам сообщить, что автосервис TwinСam приобрел новую систему для проверки развал-схождение колес «Hunter с датчиками HawkEye Elite™»

Данная система обладает рядом преимуществ:

  • Камеры высокого разрешения! Четыре 5-мегапиксельные цифровые камеры обеспечивают высокую точность и скорость измерений углов установки колёс.
  • Запатентованная компанией Hunter конструкция адаптеров и трёхмерные мишени значительно увеличивают скорость обслуживания, время установки теперь исчисляется не минутами, а секундами… Система развал-схождения Hunter c датчиками HawkEye Elite и подъёмником RX позволяют получить результаты измерений за 90 секунд! Вам не придется долго ждать, чтобы узнать результат.
  • Новая конструкция адаптеров предотвращает повреждение дисков, так как:
    • зажимается шина, а не диск
    • нет контакта «метал - метал»
    • адаптер касается колеса только прорезиненным ободом.

Схождение колес

Схождение

— угол между направлением движения и плоскостью вращения колеса.
Перед автомобиля (вид сверху). Если А больше Б, то схождение считается положительным, если меньше - схождение отрицательное.

Схождение способствует правильному положению передних колес при различных скоростях движения и углах поворота автомобиля.

Признаки отклонения схождения от нормы:

  • сильный пилообразный износ шин, при схождении в 5 мм и более покрышка сотрётся менее чем за 1000 км;
  • визг покрышек в повороте;
  • повышенный расход топлива из-за увеличенного сопротивления качению передних колес (накат автомобиля намного меньше положенного).

Нормальное схождение передних колес - важный фактор устойчивости автомобиля. Точную установку схождения выполняют только в автосервисе (СТО), предварительно проверив надежность крепления рычага рулевой трапеции к поворотной стойке, соединения конусов пальцев шаровых шарниров рулевых тяг, крепления сошки и маятникового рычага и развал колес.

Если Вы ремонтировали ходовую часть автомобиля, обязательно проведите регулировку развала-схождения колес.

Развал колес

Развал — угол между вертикалью и плоскостью вращения колеса автомобиля.

Переднее левое колесо (вид спереди автомобиля). Если А больше Б, то это отрицательный развал, если меньше - развал положительный.

При отклонении развала от нормы возможен увод автомобиля от прямолинейного движения и односторонний износ протектора.

Нулевой развал обеспечивает минимальный износ шин и следовательно повышается срок службы покрышек.

Ответы на наиболее часто встречающиеся вопросы, возникающие после регулировки "Сход-развала".

Почему руль стоит неровно при движении по прямой?

Причин может быть несколько:

Повышенный свободный ход рулевого управления. При движении свободный ход выбирается влево или вправо, что приводит к небольшому наклону руля.

Автомобиль имеет некоторую повернутость заднего моста (задней оси). Была выполнена регулировка "сход-развала" только передней оси без учета смещений задней оси.

Слишком большая разница в развале задних колес. Особенно, когда одно колесо имеет полжительный развал, а другое – отрицательный.

Большая разница в давлении передних или задних колес.

Имеются скрытые деффекты ходовой части, которые по какой-либо причине не были обнаружены перед регулировкой "сход-развала".

Примечание: Если помимо наклона руля на автомобиле одновременно присутствует увод автомобиля в сторону, то сперва нужно найти и устранить причину увода, а затем уже выставлять положение руля.



Почему автомобиль ведет всторону при нормальном "сход-развале"?

Проверьте влияние резины на увод. Для этого поменяйте местами левое и правое передние колеса. Если увод при этом изменит свое направление, то причина в резине.

Меняйте колеса "по кругу" и ищите пару, на которой машина поедет ровно. Затем нужно привести в соответствие направление вращения колес (если на покрышке имеется стрелка, указывающая направление вращения), то есть перевернуть шины на дисках, если это необходимо (обязательно с последующей балансировкой колес). Данная причина увода в последнее время встречается очень часто (и, как не удивительно, даже на новой резине). Во всем виновато качество изготовления шин. Как говорят производители шин - это так называемая силовая неоднородность каркаса покрышки.

Повышенный дисбаланс колес. Кривизна колесных дисков.

Была проведена диагностика и регулировка только передней оси автомобиля. Нужно продиагностировать задний мост. Возможно причина кроется в нем (погнутости, деформация, нарушения регулировок).

Имеются скрытые деффекты ходовой части, которые не были обнаружены перед регулировкой "сход-развала".



До регулировки машину никуда не вело, но имел место повышенный износ резины. После регулировки "сход-развала" появился увод в сторону.

Скорее всего причина в резине (см. пункт выше). Автомобиль раньше ехал ровно потому, что увод создаваемый резиной был уравновешен уводом создаваемым неправильным "сход-развалом" в другую сторону. Устранили одну причину - появился увод.



Машину не ведет, резину не ест, но автомобиль тяжеловат в управлении ("тугой" руль).

При ремонте установлены тугие шаровые опоры или рулевые тяги, перетянут маятниковый рычаг или рулевой редуктор (рулевая рейка). Со временем все может стабилизироваться само собой, кроме перетяжек (их нужно привести в норму).

Неправильно отрегулирован "сход-развал".

Вылет дисков (параметр "ЕТ" указан на маркировке диска) не соответствует вылету, рекомендованному заводом-изготовителем.

Низкое давление воздуха в покрышках.



Почему со временем нарушается установка углов на автомобиле, даже если небыло никакого ремонта ходовой части и автомобиль не попадал в аварийные ситуации?

Углы установки колес напрямую зависят от клиренса автомобиля. А клиренс, в свою очередь, имеет особенность изменяться в зависимости от возраста машины. Это происходит из-за просадки упругих элементов подвески: пружин, сайлентблоков и прочих элементов подвески.

Появление и накапливание микроскопических зазоров в шарнирных соединениях подвески, которые складываясь между собой, дают ощутимые изменения углов установки колес.

Естественное старение кузова (для автомобилей с несущим кузовом), ввиду того, что он испытывает в процессе эксплуатации постоянные изгибающие и крутящие моменты, что приводит к постепенному изменению его "геометрии" и, в свою очередь, - к изменению углов установки колес.

Как проверить развал схождения

Почти в любом автосервисе есть самое новейшее оборудование для регулировки развала-схождения колес. Причем выполняется процедура очень быстро. Однако ездить в мастерскую из-за каждого возможного симптома нарушения системы, было бы слишком расточительно. Тем более, что существуют методы, позволяющие самому проверить состояние автомобиля, не рискуя ни колесами, ни кошельком.Развал колес подразумевает под собой точное число градусов между вертикалью и конкретной плоскостью вращения. Схождение колес, это своего рода угол, между плоскостью вращения шасси и направлением движения. Оно измеряется в градусах/минутах и в мм.

Заметить неточности в работе развала схождения можно даже визуально, обратив внимание на некоторые отклонения в поведении автомобиля. Если после прохождения поворота, руль не возвращается в нулевое положение, скорее всего нарушен угол схождения колес. Симптомом этой неполадки может быть ведение машины в сторону без усилийипри ровном управлении. Периодически проверяйте состояние покрышек, если поверхность начала быстро стираться, необходимо не только отрегулировать развал-схождения, но и поменять резину.

Развал


Для успешной регулировки развала-схождения колес вам потребуется ровная поверхность или хорошая смотровая яма. Также запаситесь мелом, веревкой с отвесом и стандартным набором гаечных ключей. Теперь выверните руль так, чтобы колеса встали в положение прямолинейного движения. Мелом нанесите разметки на шинах сверху и снизу. Веревку с отвесом нужно приложить к крылу автомобиля и измерить расстояние между метками. Разница должна быть плюс-минус 3 мм. Затем снимите колесо и при помощи гаечного ключа открутите два болта, которые держат кронштейн стойки стабилизатора. Этим действием вы расслабите поворотный кулак. Теперь его следует повернуть внутрь или наружу, в зависимости от замеров, которые проводились ранее. Этой процедурой можно добиться правильного угла развала колес. После этого затяните все болты, установите колесо и снова произведите замер.

Схождение


Для проведения регулировки угла колес, понадобятся мел, инструменты и телескопическая линейка. На внутренней стороне колеса необходимо мелом нанести метки, так, чтобы они находились вплотную к дискам автомобиля. Затем телескопическую линейку нужно установить, расположив концы на разметках, нанесенных мелом. Совместите показатель «» на шкале и закрепите прибор. Главное, после установки телескопической линейки, не допустить ее соприкосновений с деталями кузова автомобиля. После того, когда все необходимое сделано, машину надо прокатить вперед. Рассчитайте, чтобы линейка сместилась в обратную сторону. Взгляните на шкалу, она подскажет вам как правильно отрегулировать рулевые наконечники. Если показания прибора на шкале стали меньше, необходимо тяги уменьшить, если увеличились - удлинить. Рулевые тяги нужно регулировать с помощью муфты.

Развал-схождение: когда пора на диагностику?

С понятием «сход-развал» в Хабаровске и не только знакомы все автомобилисты – и профессионалы, и новички. Не все знают, что данную процедуру необходимо проходить после покупки ненового авто, обкатки машины из автосалона и каждое ТО. Бывают внеплановые ситуации (наезд на препятствие, попадание в глубокую яму и другие), вынуждающие водителя заехать в автомастерскую, чтобы проверить угол наклона колес.

Что дает развал-схождение?

Если вовремя сделать развал-схождение, вы почувствуете значительное улучшение хода авто по нескольким показателям:

  • Машину не будет уводить влево или вправо, а значит, хорошая курсовая устойчивость ей обеспечена.
  • Автомобиль сохранит управляемость и его не будет заносить на повороте, а вы легко сможете выполнять маневры, будучи уверенными в надежности транспортного средства.
  • Правильно выставленный угол наклона колес положительно отражается на износе шин и расходе топлива.

Признаки неотрегулированного сход-развала

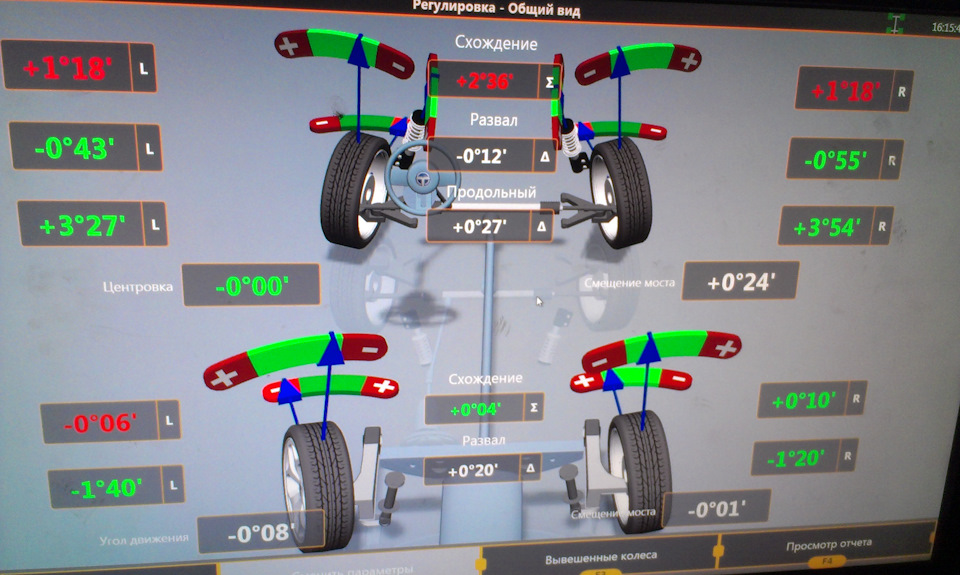

Провести исследование развал-схождения можно с помощью оптического стенда и компьютерной диагностики автомобиля на предмет положения колес и состояния ходовой в целом. Опытный мастер сможет расшифровать результаты и отрегулировать угол.

Вот несколько признаков, которые свидетельствуют о том, что ваш автомобиль пора отправить на проверку:

  • Движение осуществляется по прямой, а руль стоит неровно. Возможно, во время предыдущей процедуры развал-схождения передняя и задняя оси были не сбалансированы. Другими причинами неправильного положения руля могут быть дефект ходовой, износ резины, разница в давлении в колесах, несимметричность развала задних колес, а также люфт в рулевом механизме.
  • Занос машины вправо/влево при торможении. В первую очередь проверяется вся тормозная система – на наличие воздуха, исправность поршневых цилиндров, утечку жидкости. Если с тормозным механизмом все в порядке, причина заноса может скрываться в несбалансированном развале – нарушение углов колес и продольного наклона.
  • Плохая маневренность и «тугой» руль. Возникает при большом угле сход-развала, низком давлении в шинах, неправильном выборе диаметра шин, а также при перетянутой рулевой рейке.
  • Увод автомобиля в сторону после развал-схождения. Сначала нужно проверить, не кроется ли причина в резине. Для этого придется поэкспериментировать – поменять передние колеса местами, переставить одно колесо так, чтобы внутренняя сторона стала внешней, поменять передние колеса с задними. Возможно, вам достался бракованный комплект с нарушенным каркасом покрышки. Другими более серьезными причинами проблемы могут быть искривленные диски, несбалансированность передней и задней оси при развале, дефекты в ходовой.

Сделать развал-схождение в Хабаровске высокого качества, с гарантией и по доступным ценам предлагает автосервис «Авторем 27». Современное оборудование и опытные автомастера – к вашим услугам.

Опишите проблему, и мы просчитаем стоимость ремонта

Наши услуги

Мы предлагаем широкий спектр услуг по ремонту и техническому обслуживанию


автомобиля по низким ценам

  • Ремонт ходовки

    комплексная диагностика и ремонт ходовой части автомобиля

  • Ремонт двигателя

    ремонт бензиновых и дизельных двигателей

  • Компьютерная диагностика

    компьютерная диагностика двигателя и других систем автомобиля

  • Замена тех.
    жидкостей

    замена масла, торозной жидкости, жидкости ГУР и др.

  • Ремонт бамперов

    ремонт вмятин, заделка трещин, покраска

  • Сварочные работы

    сварочные работы любой сложности

Полезные статьи

Развал схождение всё что нужно знать

Сход и развал колес автомобиля по отношению друг к другу — это два разных параметра подвески, у которых одинаковая цель регулировки, заключающаяся в улучшении ходовых качеств машины. Основная цель регулировки этих параметров заключается в правильной установке колес таким образом, чтобы верхние и нижние их части были симметричны.

Как делается развал схождение

Добиться абсолютной параллельности подручными средствами не получится, потому что делается развал схождение следующим образом:

  • схождение делается путем регулирования угла между плоскостью вращения колесного диска и продольной осью транспорта. Чем точнее настроен этот параметр, тем выше прямолинейность движения;

  • развал регулируется за счет настройки угла, под которым по отношению к дороге в вертикальной плоскости расположены колеса.

Допускаются небольшие отклонения колес наружу или внутрь, но даже их сложно выдержать подручными средствами. Поэтому для решения этой задачи нужно обращаться в автосервисы, где имеются стенды развал-схождение и опытные специалисты. Так как современные стенды оснащены компьютером под управлением операционной системы, программное обеспечение, считывая информацию с датчиков, безошибочно определит состояние развал-схождения. Это позволяет добиться максимально точной регулировки положения колес.

Технические нюансы регулировки

Регулировка данного параметра способствует повышению уровня безопасности автомобиля, так как при симметричном расположении колес по отношению друг к другу улучшается управление машиной и ее устойчивость на дороге. Это гарантирует снижение вероятности заноса на поворотах, экономию топлива и увеличение эксплуатационного срока автопокрышек за счет медленного износа. В противном случае протектор автопокрышек изнашивается неравномерно. Возникающие дополнительные нагрузки на колеса приводят к большему потреблению мощности двигателя и, как следствие, увеличенному расходу топлива. Следовательно, проверять соответствие данных параметров норме необходимо регулярно, так как ввиду получаемых ходовой частью нагрузок постепенно значения отклоняются от нормы.

Как проверить развал схождение

Чтобы проверить развал схождение на соответствие нормам, достаточно загнать авто на регулировочный стенд и провести диагностику. Но чтобы не обращаться каждый раз в автосервис, можно самостоятельно узнать требуется ли такая регулировка или колеса стоят симметрично. Для этого достаточно обычной телескопической линейки. С ее помощью измеряется расстояние между нижней частью колес и верхней. Если значение нижней части меньше верхнего, то определенно колеса имеют развал по отношению друг к другу. Если нижнее значение больше верхнего, это говорит о схождении колес. В обоих случаях необходимо отрегулировать колеса до полной симметричности.

Сколько по времени делать развал схождения

Как отмечают специалисты автосервиса, по времени регулировать развал схождение в среднем приходится около 40 минут. Это значение уменьшается, если за ходовой автомобиля следят и все, что нужно, легко откручивается, а регулировка выполняется на современных 3d-стендах. При использовании более старого оборудования регулировки и закисании гаек на узлах ходовой части, может потребоваться не менее часа времени, чтобы выполнить все подготовительные работы, диагностику и настройку этого параметра.

Что учитывается при регулировке

Чтобы понять, как выполняется регулировка развала схождения, нужно знать несколько терминов и определений.

Такое понятие, как Кастер колеса — не что иное, как угол под которым расположена его поворотная ось по отношению к вертикали. Также существует отдельное понятие — кастер передней подвески. Он способствует прогрессивному наклону колес, установленных на передней оси туда, куда они поворачивают. Кроме того, этот угол учитывают еще и при диагностике наката, торможения и ускорения, определяя его влияние на эти факторы.

Важное значение при регулировке развал схождения имеет угол Аккермана. Оптимальный угол определяется по принципу Аккермана, с помощью которого можно выяснить идеальную геометрию рулевого управления. При установке корректного угла Аккермана, автомобиль становится более устойчивым при входе в повороты или движении по кривой.

Как сделать развал-схождение колес? - читайте в блоге Шип-Шип

Ходовая система любого авто работает без нареканий, если показатели развала и схождения колес находится в норме. Отклонение параметров приводит к проблемам:

  • покрышки быстро и неравномерно изнашиваются;
  • машина теряет курсовую устойчивость и «не слушается» при управлении;
  • появляется люфт рулевой рейки. Руль смещает положение при движении авто по прямой траектории. Чтобы сохранить прямолинейность движения, приходится с силой держаться за руль;
  • штоки амортизаторов испытывают дополнительную нагрузку;
  • быстро изнашиваются детали и расходники: шрус, сайлентблок, рулевая рейка.

Избежать негативных последствий можно только благодаря своевременным техобслуживанию и ремонту. Попробуем разобраться, как сделать развал-схождение колес, какие нюансы нужно учитывать и с чего начать процедуру «настройки».

Развал-схождение колес: расшифровка понятий

Изменение угла положения колес относительно друг друга и дорожного полотна ведет к потере управляемости транспортного средства. Каждый производитель устанавливает для авто свои значения углов.

Схождение, развал и кастер — углы установки колес. Эти параметры имеют регламентируемые значения.

  • Развал

    Угол, указывающий на положение шины по отношению к дорожному покрытию. Если угол в минусе, шины становятся «домиком» — «M». Если угол в плюсе, верх шины смотрит наружу, а нижняя часть — внутрь «W».

  • Схождение

    При положительном угле плоскость вращения шины пересекается впереди авто. При отрицательном угле плоскость вращения пересекается сзади — покрышка уходит назад.

  • Кастер

    Продольный угол образуется вертикалью и осью поворота шины на продольную плоскость транспортного средства. Если кастер в плюсе, ось наклоняется назад, а если в минусе — вперед.

Когда требуется регулировка развала-схождения

Сход-развал задних и передних колес проверяют ежегодно: весной, когда зимние покрышки меняются на летние, и зимой, когда летняя резина меняется на зимнюю.

За сезон колесо машины может неоднократно заскочить в яму, налететь на лежачего полицейского или ухабину. Все это приводит к расшатыванию подвески и изменению углов положения колес.

Своевременная регулировка стоит дешевле, чем капремонт ходовой.

Делать развал-схождение передних колес нужно и при обнаружении неисправностей: отклонение в траектории при прямолинейном движении, потеря управляемости, преждевременный износ автопокрышек и другие признаки изменения угла установки шин.

Важно. Проверку углов проводят сразу же после ДТП или попадания в глубокую яму. Специалисты также рекомендуют проверять колеса после 20–30 тысяч километров пробега.

Как сделать развал-схождение колес самому

Услуги автомастерских — недешевое удовольствие. Поэтому опытные автовладельцы часто регулируют углы расположения колес в условиях, далеких от профессиональных.

Гаражная диагностика бывает эффективной, но только при условии, если вы обладаете необходимыми знаниями, опытом и владеете методиками. В остальных случаях рационально обратиться к квалифицированному специалисту, что позволит сэкономить время и получить качественный результат.

Чтобы проверить схождение колес своими руками, транспортное средство поставьте на ровный твердый пол.

  • Руль должен стоять прямо — «на нуле». Это позволит выставить колеса в положение, в котором они прибывают, когда движутся по прямой.
  • Не допускается дополнительно нагружать подвеску: поднимать машину на домкрате, ставить на подъемник. При подъеме подвеска разгружается, а во время опускания на пол колеса становятся неровно. Погрешность устраняют специальными сдвижными платформами, но в обычном гараже такие приспособления редко имеются.
  • Замеры начинают с регулировки схождения колес. Значение определяют для каждой шины, сравнивают с указанием производителя.

Последовательность действий зависит от конструкции ходовой системы. Регулировка развала и схождения колес состоит из нескольких этапов:

  1. Поставить транспорт на ровный пол с ямой.
  2. Проверить работоспособность подвески и рулевой части. Устранить неполадки, а изношенные расходники заменить.
  3. Измерить давление в покрышках и целостность дисков, размерность колес. Устранить неточности.
  4. Поставить колеса ровно.
  5. Приступить к замерам.

Советы по развал-схождению колес своими руками

Регулировка начинается с проверки ходовой системы машины. Все неисправности нужно отремонтировать. Только после устранения неполадок начинают работу по настройке углов колес.

Помните и о факторах, которые определяют углы положения колес:

  • исправность ходовой системы;
  • уровень давления в автопокрышках;
  • загруженность машины.

Давление в шинах предварительно выравнивают. Авто ставится на диагностику без дополнительной нагрузки.

Если проводился ремонт ходовой системы, желательно перед разбором подвески выделить все соединения, которые разъединятся. Рекомендуется также посчитать обороты при выворачивании руля.

Эти простые советы используют не только гаражные мастера, но и квалифицированные автомеханики, которые используют для развала-схождения задних и передних колес метод компьютерной диагностики.

Зачем нужно делать развал-схождение?

Развал-схождение необходимо делать по нескольким причинам:

  • первая - автомобиль после регулировки развал-схождения будет обладать лучшей курсовой устойчивостью, то есть машину не будет уводить в сторону;
  • вторая - машиной будет легче управлять, она станет более манёвренной и менее склонной к заносам;
  • третья - наличие правильных параметров развала-схождения экономит топливо и увеличивает ресурс шин.
  • Что означает кастeр, развал и схождение?



Угол продольного наклона шкворня (Caster) - способствует стабилизации передних колес в направлении прямолинейного движения автомобиля. При нарушении этого угла вследствие удара (например в бордюр), как правило, деформируется подрамник(балка) или нижний рычаг подвески.

Угол развала колес — способствует правильному положению катящегося колеса при работе подвески.Угол развала колес регулируется с помощью ослабления болтов на стойках. При этом поворотный кулак вместе с колесом перемещается в направлениях стрелок как показано на рисунке - следовательно угол развала либо увеличивается, либо уменьшается.

Схождение колес — способствует правильному положению управляемых колес при различных скоростях движения и углах поворота автомобиля. Схождение колес регулируется изменением длины боковых рулевых рулевых тяг закручиванием тяги в наконечник.

Что лучше перекачать или не докачать давление в колесах?

Шины с низким давлением снижают управляемость, увеличивают тормозной путь, приводят к повышенному износу внешних кромок. При этом на повороте на большой скорости покрышки могут слететь с дисков, такие случаи бывали в моей практике. Шины с повышенным давлением снижают сцепление с дорогой, уменьшают устойчивость автомобиля при торможении, удлиняют тормозной путь, ухудшают управляемость и изнашиваются по средней кромке. Сильно перекаченные шины могут "взорваться" при попадании в яму. Так что выбирайте сами, что лучше....

Почему руль стоит криво при движении по прямой?

Если помимо наклона руля на автомобиле одновременно присутствует увод в сторону, то сначала нужно найти и устранить причину увода, а затем уже смотреть истинное положение руля.

Возможные причины:
1. Повышенный свободный ход в рулевом механизме.
2. Автомобиль имеет некоторое смещение заднего моста (задней оси) или деформации задней балки. Особенно, когда одно колесо имеет положительный развал, а другое - отрицательный.
3. Неисправность гидро- или электро- усилителя руля
4. Большая разница в давлении колес на одной оси.
5. Имеются скрытые дефекты ходовой части, которые по какой-либо причине не были обнаружены перед регулировкой "сход-развала".
6. Возможны дефекты резины. Нужно поменять местами правое и левое колеса, если руль изменил свое
7. положение в зеркальном отображении - перевернуть покрышку на одном из передних колес.


Машину уводит в сторону, а регулировка развала не предусмотрена, можно ли что-то сделать?

Регулировка развала-схождения колес на автомобилях с подвеской МакФерсон (Macpherson) осуществляется стойками. Если на стойках отверстия овальные, то ослабляются болты и поворотный кулак вместе в колесом перемещается на заданный угол. Но на многих автомобилях (Mitsubishi, Nissan, Hyundai, Kia и др.) угол развала не регулируется, так как отверстия на стойках круглые, а не овальные. В этом случае нужно расточить отверстия и отрегулировать развал.

Как правило, эту проблему приходится решать таким способом на автомобилях с правым рулем, угол развала на которых "установлен" под левый уклон дороги, или на автомобилях с деформированными поворотными кулаками. К сожалению, на opel vectra, ford, peugeot и некоторых других автомобилях такой возможности нет. На таких автомобилях стойка и кулак - одно целое.


Почему при торможении машину уводит в сторону вправо или влево?

Если машину уводит в сторону при торможении - нужно проверить тормозную систему автомобиля. Как правило причиной увода является воздух в тормозной системе или неисправный тормозной цилиндр с одной стороны. Для начала нужно прокачать тормоза, если это не поможет - проверить тормозные цилиндры. Если при нажатии на педаль тормоза поршни цилиндров не выходят или, наоборот не "растормаживаются", или видны следы подтекания тормозной жидкости, значит цилиндры неисправны.

Еще одной причиной увода автомобиля в сторону при торможении может быть большая разница в углах установки колес. Если сильно нарушены углы развала и продольного наклона, причем с противоположными знаками, то руль при торможении может разворачиваться в сторону меньшего угла продольного наклона (кастера). Но при движении по прямой машину не уводит за счет компенсации одного угла другим, то есть из-за развала тянет в одну сторону, а из-за кастера в другую, углы уравновешиваются - машина едет ровно.

Почему при разгоне машину тянет (уводит) вправо?

Увод переднеприводной машины может быть если стоят проставки на передних пружинах (или на 2109 стойки от 2110), причем тянуть будет в сторону более длинного привода ( полуоси начинают работать под углом, а на длинном приводе вектор центробежной силы будет больше). В этом случае увод ощущается при разгоне, а при прямолинейном равномерном движении - нет. На отечественных ВАЗ 2108 - ВАЗ 2115 увод вправо заложен "по умолчанию". Повлиять на это можно путем изменения продольного наклона стойки (кастра). Т.е. справа нужно вытащить одну, а иногда и две шайбы или вложить столько же слева. На многих иномарках (VW, Mazda, Ford) для компенсации этого эффекта на полуоси производитель ставит демпфер.

Почему автомобиль уводит в сторону после развала-схождения?

1. Проверьте влияние резины на увод. Для этого поменяйте местами левое и правое передние колеса. Если увод при этом изменит свое направление, то причина в резине. Езжайте в шиномонтаж и переоденьте одно из передних колес задом наперед, т.е. чтобы внутренняя сторона стала внешней. Если резина направленная, то можно поменять местами колеса на время, чтобы проверить, что проблемы в резине. Если это, действительно так, то поменяйте колеса с задними и ищите пару , на которой машина поедет ровно. Данная причина увода в последнее время встречается очень часто(и, как не удивительно, даже на импортной резине) Проблема в качестве изготовления. - это нарушения каркаса покрышки, вследствие чего возникают различные упругие деформации (грубо говоря с одной стороны резина мягче чем с другой). Кстати, биение руля может возникать по той же причине.

2. Повышенный дисбаланс колес. Кривизна колесных дисков - сделайте балансировку или замените диски.

3. Была проведена диагностика и регулировка только передней оси автомобиля. Нужно проверить задний мост. Возможно причина кроется в нем (деформации даталей, нарушения регулировок).

4. Имеются скрытые дефекты ходовой части, которые не были обнаружены перед регулировкой "сход-развала".

До регулировки машину никуда не уводило, был сильный износ резины. После регулировки "развала-схождения" появился увод в сторону.

Скорее всего причина в резине (см. пункт выше). Автомобиль раньше ехал ровно потому, что увод создаваемый резиной был уравновешен уводом создаваемым неправильными углами "развала" в др.сторону. Устранили эту причину - появился увод.

Машину не ведет и протектор не "жрет", но автомобиль туговат в управлении ("тугой" руль).

1. При ремонте установлены тугие шарниры шаровых опор и рулевых тяг, затянут маятник или рулевой редуктор (рулевая рейка). Со временем шарниры станут легче когда попадет смазка в соединения (если конечно смазка там есть). Если смазки под пыльниками не было шарнир будет издавать скрип.

2. Неправильно отрегулирован "развал" (углы развала одинаковы, но слишком большие).

3. Ширина шин не соответствует рекомендованной изготовителем, вследствие чего пятно контакта с дорогой увеличиваетя и увеличивается трение.

4. Низкое давление воздуха в шинах (давление меньше 1 атмосферы).

Проблемы 2,3,4 - увеличение пятна контакта с дорогой - как следствие "тугой руль".

Почему со временем нарушаются углы установки колес на автомобиле, даже если не было никакого ремонта ходовой и автомобиль не попадал в аварийные ситуации?

1. Наверно, всем известно, что углы установки колес напрямую зависят от клиренса автомобиля (дорожного просвета) А клиренс, в свою очередь, имеет особенность уменьшаться с возрастом автомобиля. Это происходит из-за просадки упругих элементов подвески: пружины, резинки, элементы кузова.

2. Появление и накапливание микроскопических зазоров в шарнирах подвески, которые складываясь между собой, дают ощутимые изменения углов.

3. Естественное старение кузова (для автомобилей с несущим кузовом), ввиду того, что он испытывает в процессе эксплуатации постоянные изгибающие и крутящие моменты ,что приводит к постепенному изменению его "геометрии" и в свою очередь - к изменению углов развала-схождения. Например, на новых Жигулях продольный наклон шкворня (кастер) устанавливается 3,5-4°, но уже через 2-3 года этот показатель будет составлять 2-2,5°. Кстати, такая же тенденция видна на всех автомобилях, независимо от производителя, разница только в величине углов.

DIY Alignment Guide - How To Adjust Caster

Так как это Car Craft, где правила «сделай сам», мы просто знаем, что вы втайне испытываете сильное желание познакомиться с основами выравнивания и, по крайней мере, знать, что все эти неясные термины означают. Это будет особенно важно в следующий раз, когда вы окажетесь на затерянном острове в Тихом океане, и каннибалы предлагают короновать вас королем, если вы сможете выбрать правильного заклинателя и развал на их автомобиле Pro Bamboo. Более реалистично, что если вы хотите протестировать свой автомобиль на драгстрипе после восстановления подвески, но мастерская по регулировке может вместить вас только через неделю, начиная со среды? Просто сделай это сам, и ты поймешь, что это правильно.Мы рассмотрим основы и разберемся, как установить собственное выравнивание в домашних условиях с помощью нескольких простых инструментов, которые должен иметь в своем ящике любой хороший автопроизводитель. Даже если вы не собираетесь становиться специалистом по шасси в районе, по крайней мере, вы можете говорить разумно, когда жимовые гонки превращаются в изгиб и кастинг. На самом деле вы можете найти этот материал увлекательным - мы делаем ...

Основы выравнивания Это то, чему вы должны были научиться в школьном автомобильном магазине, но если вы пропустили урок в тот день, давайте еще раз рассмотрим.Большинство уличных автомобильных передних подвесок предлагают три отдельных регулировки для правильного позиционирования передних шин: развал, поворот и схождение. Камбер легко визуализировать. Посмотрите на переднюю часть автомобиля и посмотрите на передние колеса. Если верхние части шин наклонены внутрь, это называется отрицательным развалом. И наоборот, если верхние части шин наклонены наружу, это положительный развал. Это серьезный угол износа шин, который оказывает огромное влияние на управляемость автомобиля в повороте с минимальным влиянием на движение по прямой.

Посмотреть все 10 фото

Caster немного менее очевиден. Если вы посмотрите на велосипед сбоку, верхняя часть шпинделя повернута назад, в сторону гонщика. Это крайний пример положительного ролика , который создает устойчивость на высокой скорости. - эффект, который позволяет водителю отпускать руль, пока велосипед идет прямо. Положительный ролик создает выравнивающий крутящий момент, помещая часть веса транспортного средства позади шины, что помогает расположить шину прямо впереди.Именно этот крутящий момент требует большего усилия для поворота колеса. Противоположная ситуация - отрицательный ролик, когда верхняя часть шпинделя наклонена вперед за его вертикальную осевую линию. Это создает ситуацию, подобную продуктовой тележке, когда осевая линия колеса находится за осевой линией шпинделя. Отрицательный поворотный механизм снижает усилие на рулевом колесе, поскольку вес перемещается вперед от вертикального центра шпинделя, но также снижает устойчивость на высоких скоростях. Практически во всех транспортных средствах используется положительный кастер, но чрезмерное его количество может привести к проблемам с развалом, поскольку эти два угла напрямую влияют друг на друга.

Toe , пожалуй, самый простой для понимания. Посмотрите на свои ступни и направьте пальцы ног внутрь, а пятки развернуты наружу. Неудивительно, что это называется схождением. Замените ноги передними шинами, и эффект будет таким же. Напротив, схождение - это когда передние кромки передних шин наклонены наружу . Обе эти ситуации представляют собой значительные углы износа шин, поэтому установка схождения имеет решающее значение для управляемости и срока службы шин. Схождение - худший из двух углов, поскольку автомобиль с чрезмерным схождением будет иметь нервное рулевое управление, часто очень легко срываясь в обе стороны дороги.Обычная спецификация - это небольшой схождение, чтобы компенсировать угловое давление, которое вынуждает каждую шину наружу, когда автомобиль катится по дороге.

Посмотреть все 10 фото Колесо обозревает со стороны шины. Положительный ролик - это когда верхняя часть шпинделя наклонена назад к задней части автомобиля, как на фото. Отрицательный кастер - это когда верхняя часть шпинделя наклонена к передней части автомобиля. Положительный заклинатель всегда предпочтительнее.

Какие инструменты вам понадобятся? Как и в любой другой работе, чем лучше инструменты, тем точнее результат.В прошлом мы экспериментировали с цифровыми угловыми искателями, которые работают очень хорошо, но требуют математических вычислений для расчета угла кастера. Поскольку мы знаем, что некоторые ребята ненавидят математику, более простой процесс включает в себя базовый пузырьковый датчик. Эта технология существует почти так же давно, как и автомобиль, и если вы обратите внимание, вы можете добиться отличной центровки практически с любым пузырьковым датчиком. Мы нашли отличный алюминиевый пузырьковый манометр на Intercomp через Summit Racing всего за 169,95 долларов, что звучало разумно. Если вам посчастливится владеть несколькими автомобилями, вы можете легко окупить типичные 50 долларов.00 выравнивание заряда только в трех работах. Кроме того, у вас будет еще один ужасный инструмент для обновления вашего набора инструментов. Одно это стоит цены входа.

Существует множество источников, которые утверждают, что вам нужен набор поворотных пластин для правильного выравнивания, но, хотя они удобны, они не являются необходимыми. Поворотные пластины представляют собой круглые подвижные пластины, которые вращаются на стальном приспособлении, что позволяет обеим передним колесам свободно поворачиваться во время центровки. Это позволяет выполнять поворот на 20 градусов для измерения ролика.Эти пластины также перемещаются в боковом направлении, что упрощает регулировку носка, поскольку вам не нужно катить машину. Мы нашли набор бывших в употреблении поворотных пластин на смене по цене 30 долларов, что является суперценой, потому что новые могут стоить 600 долларов и более. Мы также использовали набор алюминиевых пластин для ног от Intercomp для измерения пальцев ног. Конечно, вы также можете сделать многие из этих инструментов (например, подносок) самостоятельно, чтобы немного сэкономить, если у вас очень ограниченный бюджет. Если вы можете позволить себе только один инструмент, используйте пузырьковый датчик.

Просмотреть все 10 фотографий

Как выровнять автомобиль

Первым шагом к качественному выравниванию является определение дорожного просвета автомобиля . Если вы только что завершили модернизацию передней подвески, например, с новыми пружинами, дорожный просвет изменится, как только пружины сядут. Пружинам может потребоваться от 50 до 100 миль, чтобы установить постоянную высоту дорожного просвета. Или, если автомобиль оснащен системой пневматической подвески, вам необходимо определить высоту дорожного просвета автомобиля для большей части пройденных миль.Каждый раз, когда меняется высота дорожного просвета, также меняются изгиб, кастер и носок. Если вы действительно хотите быть точными, поместите в автомобиле эквивалент веса водителя, чтобы оптимизировать высоту дорожного просвета.

После установки дорожного просвета следующим шагом будет проверка настройки развала . Большинство пузырьковых манометров оснащены магнитным адаптером, который позволяет разместить манометр на ступице тормоза. Проверьте это внимательно, потому что многие послепродажные алюминиевые колеса имеют ступицы, которые могут не допускать использования универсального магнитного адаптера.После того, как датчик установлен и выровнен, он будет считывать развал в отрицательном или положительном градусе. Допустим, датчик показывает положительный развал на 1/2 градуса. Хорошая отправная точка для маслкара - 1/2 градуса минуса. Чтобы изменить настройку, переместите верхний рычаг подвески внутрь примерно на 1 градус. Автомобили, оборудованные верхним рычагом управления, обычно устанавливаются с поперечным валом. Установка равного количества прокладок между поперечиной рамы и поперечным валом на обоих крепежных болтах перемещает верхний рычаг подвески внутрь на обеих шпильках и создает необходимый отрицательный развал.Если требуется большее перемещение в любом направлении, иногда доступны смещенные валы.

Просмотреть все 10 фотографий Для регулировки развала колес необходимо переместить верхний рычаг подвески внутрь или наружу. Установка регулировочных шайб между валом верхнего поперечного рычага и рамой (стрелки) увеличит отрицательный развал. Чтобы добавить положительный развал, необходимо удалить прокладки.

После того, как вы установили развал, следующий угол для проверки - заклинатель . Установив пузырьковый датчик на ступицу, поверните шину внутрь на 20 градусов и выровняйте датчик.Используя ручку регулировки центрального ролика под манометром, обнулите показание ролика. Теперь поверните шину на 20 градусов, и датчик покажет количество положительного или отрицательного колеса. Безопасная отправная точка для заклинателя - от 2 до 3 градусов положительного заклинателя. Положительный поворот достигается путем добавления регулировочных шайб к заднему болту или удаления регулировочных шайб из передней точки крепления для верхнего поперечного рычага. Это, вероятно, повлияет на изгиб, поэтому вы захотите проверить его еще раз после модификации литейщика.Например, на ранних «Мустангах» компания Ford использовала стержень распорки, прикрепленный к нижнему рычагу управления, который можно было сдвигать внутрь или наружу для регулировки колесика. Укорочение стержня (перемещение нижнего рычага управления вперед) увеличивает положительный ролик за счет перемещения нижней части шпинделя вперед.

Интересно, что угол поворота и разворота 20 градусов не критичен. Фигура 20 градусов популярна, потому что чем больше градусов поворачивается колесо, тем точнее измерения. Что важно, так это перемещать шину на одинаковое количество градусов внутрь и наружу.

После того, как вы настроили развал и кастер, вы можете отрегулировать схождение . Когда мы сделали нашу первую домашнюю настройку, именно здесь мы облажались. Мы узнали, что каждый раз, когда вы регулируете схождение (без поворотных пластин), вы должны толкать машину назад, а затем вперед примерно на 10 футов. Это загружает передние колеса для получения наиболее точных показаний. Схождение всегда устанавливается последним, потому что регулировка развала или кастера перемещает рычаги управления, и это меняет схождение. В большинстве отечественных автомобилей используется левая и правая резьба с резьбовой втулкой и стопорными гайками для предотвращения изменения регулировки.На нашем El Camino мы обнаружили, что высота дорожного просвета со временем изменилась, и теперь автомобиль измерял схождение шин на 1/4 дюйма, которое мы быстро скорректировали до 1/16 дюйма схождения. Лучшая процедура - переместить левый и правый регуляторы на одинаковую величину, пока вы не добьетесь желаемого схождения.

Просмотреть все 10 фотографий

После настройки всех трех параметров выведите автомобиль на неторопливую тестовую поездку и обратите внимание на то, как он реагирует на различные дорожные покрытия и дорожные ситуации. Если автомобиль тянется в сторону, обычными виновниками являются чрезмерный положительный поворот или, возможно, схождение.Если автомобиль по-прежнему тянет с точным выравниванием, попробуйте поменять шины из стороны в сторону, чтобы устранить неисправную шину как возможную причину. Выполнив первое выравнивание, вы поймете, насколько это просто, и что теперь вы поднялись на еще одну ступеньку лестницы мастера-механика редуктора.

Характеристики выравнивания передней части Поскольку эта история не нацелена на конкретное транспортное средство, мы предложим вам набор общих характеристик выравнивания, которые будут работать для большинства уличных транспортных средств 60-х годов. Мы также включили типовые характеристики одноцелевого дрэг-кара.Имейте в виду, что вы должны выровнять типичный гоночный болид так, чтобы передняя часть была приподнята примерно на 1 дюйм, чтобы имитировать движение автомобиля по трассе. Подъем передней части на 2 дюйма изменил развал нашего Chevelle почти на 2 градуса, что также повлияло бы на носок и могло вызвать царапание шины. Мы также нашли характеристики выравнивания приклада Chevelle 64-го года в качестве ориентира. Если вы хотите, чтобы ваша машина ужасно плохо поворачивалась и была нестабильной на высоких скоростях, вы должны установить переднюю часть на 1 градус отрицательного качающегося угла и 3/4 градуса положительного разворота.Фу!

Типичная уличная производительность Дрэг-рейсинг
Развал от -1/2 до -3/4 градуса от 0 до -1/2 градуса
Ролик +4 и более градусов +4 и более градусов
Схождение 1/16 дюйма всего 1/16 дюйма всего
Список деталей
Описание номер Источник Цена
Пузырьковый датчик Intercomp 102010 Summit Racing 169 долларов.95
Подножки межкомпонентные 102009 Summit Racing $ 89,69
Intercomp 0-60 манометр 360060 Summit Racing $ 56.95
Накидные гайки McGard (комплект из 20 шт.) 64001 Summit Racing 39,80 долларов США
Показать все настройки центровки

: развала колес и роликов

Настройки выравнивания

Следующие настройки зависят от предполагаемого использования вашего автомобиля и рекомендаций производителя.

Что означает Камбер?

Развал играет важную роль в прохождении поворотов и устойчивости. Теперь, чтобы продемонстрировать вам, вам нужно будет использовать ноги, чтобы лучше понять изгиб. Давайте начнем.

Встань. Нет, правда, вставай. Теперь перенесите весь свой вес на внешнюю сторону обеих ног. Это то, что называется «положительный развал». Теперь сделайте обратное и перенесите весь свой вес на внутреннюю сторону ступней.Это отрицательный развал. Положительный развал - это стабильность, в то время как отрицательный развал - обычное дело для высокопроизводительных автомобилей, которым требуется лучшее прохождение поворотов.

Быстрый факт: Хотя некоторый положительный или отрицательный развал - это хорошо, слишком много того и другого - плохо.

Чем различается развал для разных типов транспортных средств?

Все автомобили разные: очевидный факт, имеющий важное значение.В то время как положительный развал используется для улучшения качества езды и устойчивости автомобиля, высокопроизводительным автомобилям может потребоваться лучшая маневренность. В любом случае, у производителя вашего автомобиля есть точные углы для этой настройки. Мы будем использовать эти углы, чтобы правильно выровнять развал колес.

Как подвеска влияет на развал?

Часть вашей подвески имеет эти штуки, называемые резиновыми втулками. Да, у этой части забавное название, но важность ее не до смеха.Втулки со временем могут выйти из строя, что приведет к чрезмерному смещению подвески. Эта дополнительная гибкость приводит к ухудшению характеристик поворота и ускоренному и неравномерному износу шин.

Возникли проблемы с выравниванием? Вернемся к узкому и прямому пути.

Что делает заклинатель для выравнивания?

Все дело в прямых линиях с колесиком. Взгляните на велосипед. Поверьте, это лучший способ понять настройку заклинателя.Колесо - это причина того, что ваш велосипед едет по прямой даже после того, как вы убираете руки с руля. Это потому, что передний вал на вашем велосипеде имеет встроенный передний угол (ролик).

Ролик вашего автомобиля работает точно так же. Когда ваша машина едет прямо по дороге с небольшой управляемостью с вашей стороны, это связано с настройками колесика. Если вы едете по прямой дороге, но начинаете съезжать в сторону, это знак того, что ваш заклинатель выключен.Мы вас всех починим и настроим.

Что заклинатель дает вашему мировоззрению?

  • Курсовая устойчивость: Способность оставаться на прямом курсе с минимальными усилиями или без них.
  • Возвратность После поворота рулевое колесо возвращается в положение «прямо вперед». Вы можете поблагодарить заклинателя за это.

Меняются ли настройки ролика для разных типов транспортных средств?

Без сомнения.Угол поворота определяется конструкцией подвески вашего автомобиля и предполагаемым использованием автомобиля. Если вы едете на высокой скорости и с высокими характеристиками, вашему спортивному автомобилю потребуется больше колес, чтобы лучше управляться на прямой и при выходе из поворота. Мы можем получить здесь врум?

Можете ли вы самостоятельно обнаружить проблему с заклинателем?

Иногда. Самый очевидный и простой признак для обнаружения - это если вы чувствуете, что ваш автомобиль тянется в сторону.Это может означать, что ваше выравнивание требует корректировки. Но для уверенности принесите его нам и давайте взглянем.

Краткий факт: Отрицательные настройки ролика чаще встречались, когда у автомобилей не было гидроусилителя руля. Это может быть раньше вашего времени, но пытливые умы хотят знать.

Что означает «схождение внутрь» или «схождение наружу»?

Теперь, чтобы полностью оценить и понять этот угол выравнивания, вам нужно будет ходить, как пингвин.Теперь расставьте ноги. Это считается «носком». Хорошо, теперь направьте их внутрь. Это "нога в ногу". Довольно просто. Примените это положение к своим передним и задним колесам, и теперь вы мастер выравнивания схождения. Продемонстрируйте свои новые знания своим друзьям.

Понимание важности «полного пальца стопы».

Общий зацеп должен быть равен нулю или близок к нулю во время движения. Отсутствие полного схождения может привести к сильному износу шин.Видите ли, правильная настройка носка делает возможным наименьшее сопротивление при вращении ваших шин. Если общее схождение не в порядке, вы столкнетесь с неравномерным износом внешней или внутренней части шин в зависимости от того, выбрано ли схождение или схождение вашего автомобиля.

Знаете ли вы? Проблемы с носком - основная причина большинства проблем с шинами и их износа. Признаки нарушения выравнивания пальцев легко не заметить. Выполнение выравнивания в соответствии с рекомендациями (прибл.каждые 6000 миль) поможет защитить ваши инвестиции в шины в долгосрочной перспективе. Меньше замены шин, больше денег в кармане.

Готовы к идеальному выравниванию? И мы тоже.

Воспользуйтесь нашей услугой по пожизненной центровке.

Как проверить углы развала и схождения на автомобилях с большими шинами, такими как Traxxas T / E-Maxx, HPI Savage, Tamiya Terra Crusher, Associated Monster GT и т. Д.?

Угол поворота

на автомобилях с большими шинами можно легко проверить с помощью датчика Monster Camber Gauge об / мин. Отличный начальный угол развала для бездорожья составляет примерно 3 градуса отрицательного развала на всех четырех углах. Используйте меньший развал (примерно 1 градус отрицательного угла) на задних колесах при использовании автомобиля в дорожных условиях. Развал передних колес для использования на дороге должен оставаться примерно на 2–3 градуса отрицательного развала, чтобы компенсировать крен подвески в поворотах.

Углы схождения

можно проверить с помощью того же датчика развала углов об / мин Monster Camber Gauge . Мы не рекомендуем использовать измеритель схождения об / мин для проверки шин большого диаметра, поскольку измеритель не может достигать центральной линии колеса, что может привести к неточным результатам. Чтобы использовать датчик об / мин Monster Camber Gauge для проверки углов схождения, все, что вам нужно сделать, это иметь под рукой деревянный брусок размером 2 x 4 дюйма или другой квадратный предмет, чтобы упереться в него передними колесами (убедитесь, что есть зазор). вокруг бампера и защитных пластин в дереве).
Чтобы проверить углы схождения передних колес, включите передатчик и приемник и дайте сервоприводу рулевого управления остановиться. Оставьте передатчик и приемник включенными, проверяя углы схождения передних колес. Стукните колесами одинаково о деревянный брусок (убедитесь, что ударяются только шины), затем поместите измеритель горизонтально на лицевую поверхность шины и поместите основание измерителя напротив вашего деревянного бруска. Показания на манометре - это угол вашего носка для этой одной стороны. Помните, что этот угол плюс угол вашего второго колеса будет вашим общим углом схождения.Как только вы отрегулируете угол схождения переднего схождения, запустите грузовик и используйте триммер рулевого управления на передатчике, чтобы настроить отслеживание по прямой.
Носок заднего колеса выполнен так же, как и передний, за исключением того, что у вас нет удобства передатчика для регулировки отслеживания прямой линии. К сожалению, в настоящее время нет точного способа проверки углов схождения задних колес по отношению к шасси. Лучший способ получить точный угол носка задней части - измерить длину звеньев зацепа. Убедившись, что оба задних рычага схождения идентичны по длине, убедитесь, что угол схождения регулируется одинаково между сторонами.
Для передних колес отрицательное значение на датчике означает схождение, а положительное значение - схождение. Для задних колес отрицательное значение на датчике означает схождение заднего колеса. Отличная отправная точка для большинства грузовиков с большими шинами. примерно 1/2 градуса схождения с каждой стороны для передних колес и 2 градуса с каждой стороны для задних колес.

Как отрегулировать изгиб, зацеп и кастер на горизонтальной позиции

В SuperATV мы делаем все наши А-образные и радиусные рычаги регулируемыми.Это дает вам полный контроль над развалом, носком и кастом вашей машины. Но какое тебе дело до этого? Какой смысл регулировать подвеску за пределами заводских спецификаций?

Давайте посмотрим, что такое изгиб, зацеп и кастер, как вы можете их отрегулировать и почему вы можете захотеть это сделать.

Что такое развал?

Развал - это наклон шин внутрь или наружу, если смотреть спереди машины. Неправильный развал может действительно испортить вашу поездку, как с точки зрения ощущений от вождения, так и с точки зрения фактических поломок из-за плохого сцепления с дорогой.

Итак, в чем разница между дерьмовым развалом и желаемым развалом? Давайте взглянем.

Нулевой развал или некоторый отрицательный развал могут быть полезны в зависимости от вашего стиля езды. Избегайте положительного развала, потому что все, для чего он нужен, - это износ шин, ступичных подшипников и других деталей.
Изображение предоставлено SuperATV

Нулевой развал

Нулевой развал - это то, что вы можете назвать развалом по умолчанию. Это хорошая отправная точка для типичного гонщика.

При нулевом развале ваши шины поднимаются и опускаются прямо, когда машина стоит на земле.В большинстве случаев это дает хорошее сцепление с дорогой. Это тот угол, который вам нужен, если вы используете Ranger или аналогичный бок о бок для работы или планируете использовать его относительно медленно для большинства поездок.

Однако, как только вы начинаете набирать скорость на трассе, нулевой развал начинает сдерживать вас, а не помогать.

Отрицательный развал

Отрицательный развал - это когда верхняя часть шины наклоняется к центру автомобиля. А отрицательный развал в 2 или 3 градуса очень помогает при прохождении поворотов.

Вот почему: когда вы делаете быстрый поворот, нижняя часть ваших внешних колес втягивается в сторону машины. Если у вас нулевой развал, это натяжение заставляет вас ездить по внешнему краю шины во время поворота, что дает вам гораздо меньше тяги.

Если у вас отрицательный развал на пару градусов, при повороте шина натягивается так, что днище прилегает к земле во время поворота, что дает вам максимальный контакт с землей и большее сцепление с дорогой, когда вам это больше всего нужно.

Для высокопроизводительных машин и езды на высоких скоростях отрицательный развал - лучший выбор.

Вы также можете получить отрицательный развал, если увеличите вес своей машины за счет охладителя, дополнительного водителя или дополнительных принадлежностей, таких как кожухи кабины и усиленные каркасы. Так что имейте это в виду, если вам не нужен отрицательный развал.

Положительный развал

Положительный развал означает, что верхняя часть ваших шин отклоняется от машины.

Вам не нужен положительный развал.Вы можете думать о своем UTV как о родственнике сельскохозяйственного трактора (некоторые из вас все-таки ставят на него тракторные шины), но положительный развал только снижает тягу и приводит к неравномерному износу шин.

Положительный развал возникает естественным образом, когда вы поднимаете машину, а иногда и при обновлении амортизаторов. Главное, что вы должны знать, это то, что вы этого не хотите.

Как отрегулировать развал?

Первое, что вам понадобится, это набор регулируемых А-образных рычагов и, возможно, радиусных рычагов в зависимости от вашей марки и модели.Ваши стандартные А-образные рычаги не подходят - они не регулируются. К счастью, найти регулируемые детали нетрудно. Все А-образные и радиусные рычаги SuperATV регулируются, как и многие другие запчасти подвески.

Наши А-образные рычаги прямо из коробки настроены в соответствии со спецификациями OEM, поэтому, если вы ищете OEM-развал, вам уже хорошо. При регулировке помните, что вес водителя естественным образом создает небольшой отрицательный развал. Это не всегда заметно, но некоторые предпочитают компенсировать это более положительным развалом.

У этого RZR отличный развал. Шины идут прямо вверх и вниз, даже когда он загружен пассажирами. Если бы этот бок о бок был настроен для прохождения поворотов на высокой скорости, ему бы потребовался немного более отрицательный развал.
Фото SuperATV

1. Проверьте свой текущий развал

Когда машина стоит на земле и все шины накачаны до одинакового давления, возьмите Т-образный угольник плотника и прижмите его к краю шины. Это быстро скажет вам, есть ли у вас положительный (наклон верхней части), отрицательный (наклон верхней части) или нулевой развал.Вы также сможете сказать, каким образом вам нужно внести изменения. Если вы используете угловой датчик, вы будете знать, на сколько градусов нужно входить или выходить.

2. Отрегулируйте А-образные и радиальные рычаги

Поднимите машину и снимите только нижние А-образные рычаги. Нижние А-образные рычаги SuperATV имеют регулируемые поворотные блоки.

Ослабьте контргайки на поворотных блоках, чтобы их можно было вкручивать или выкручивать. Если вам нужен более отрицательный развал, вытяните их. Если вам нужен более положительный развал, проденьте их.

Два полных оборота поворотной опоры изменяют ваш развал примерно на 1 градус. Для прохождения поворотов на высокой скорости мы рекомендуем около 2 градусов отрицательного развала.

Радиусные рычаги работают аналогично. Большинство стандартных и неоригинальных радиальных рычагов имеют встроенную регулировку. Мы рекомендуем отрегулировать нижние рычаги, чтобы настроить развал.

3. Установите на место нижние А-образные и радиальные рычаги

Прежде чем приступить к измерению нового развала, поставьте машину на землю и покатайте ее вперед и назад. Это стабилизирует подвеску и покажет вам, каким будет ваш истинный развал.

Повторяйте эти шаги до тех пор, пока не получите желаемый развал, а затем совершите вращение!

Мега быстрый способ регулировки развала колес:

Держите машину на подъемнике и выполняйте регулировки и измерения, пока она еще находится в воздухе. Просто имейте в виду, что с полной подвеской у вас будет положительный развал примерно на 2 градуса больше, чем на земле.

Удерживая его в приподнятом положении, вы можете поднять нижние А-образные рычаги с помощью только болтов для быстрой регулировки и легкой проверки.Единственным недостатком является то, что вы все равно не узнаете, получили ли вы его именно так, как хотели, пока не поставите машину на землю.

Что такое носок?

Носок - это направление, в котором указывают передние колеса. Если они указывают, то они в упор. Если они указывают на машину, значит, они сносятся. Носок контролируется рулевыми тягами.

Слишком большое схождение или схождение может привести к значительному износу ваших деталей, а также затруднить обращение с ними. Это может привести к выходу из строя наконечника рулевой тяги, поломке ступичного подшипника и другим проблемам.

У каждого бок о бок разные требования к носку. Обычно они приходят с завода с небольшим зацепом. Обычно нет веских причин отклоняться от заводских настроек, но если вы меняете детали подвески или долгое время не проверяли зацеп, возможно, вы нарушили центровку.

Toe легко регулируется и важен для максимальной производительности. Слишком далеко, и ваша передняя часть будет втягиваться, когда колеса будут пытаться разъединиться. Слишком далеко, и ваш фронт будет толкаться вверх, когда они будут пытаться соединиться.Не говоря уже о том, что плохой палец вредит вашим шинам и компонентам.
Изображение предоставлено SuperATV

Как отрегулировать зацеп?

1. Проверьте шины и настройте пространство.

Убедитесь, что обе шины накачаны одинаковым давлением, затем припаркуйте передние колеса на гладкой поверхности, чтобы упростить регулировку. Вы можете использовать картон, пластиковый лист или что-то подобное. На этом этапе вам понадобится помощник или инструмент, чтобы держать руль прямо.

2. Отрегулируйте рулевую тягу, чтобы совместить передние шины с задними шинами

Ослабьте стопорные гайки на рулевой тяге и поверните ее вручную или с помощью гаечного ключа, если необходимо нарезать или откручивать оба конца рулевой тяги одновременно.Если при повороте вы смотрите вниз на сторону шины, вы можете совместить край передних колес с задними колесами, чтобы они были направлены прямо вперед.

Ключевым моментом является наличие правильного носка на таком транспортном средстве, как Bad Blood. Если у ваших колес слишком большой схождение или схождение, ваша подвеска не будет работать должным образом.
Фото SuperATV

3. Убедитесь, что ваши передние колеса параллельны

После того, как вы выпрямите оба колеса, возьмите рулетку и измерьте расстояние между осями на обеих ваших шинах.Если вы измеряете одинаковое расстояние от передней и задней части шин, вы знаете, что они идеально выровнены друг с другом. Убедитесь, что вы катите машину вперед и назад, чтобы установить ее между каждой регулировкой.

4. Отрегулируйте схождение или схождение по мере необходимости

Когда вы убедились, что они оба указывают в одном направлении, и это направление идет прямо, вы можете при желании подправить палец. Разные машины созданы для разного схождения и схождения, поэтому вам нужно будет либо взглянуть на свой заводской схождение, либо немного поэкспериментировать.Восьмой дюйм внутрь или наружу - это все, что вам нужно. Вы можете определить, находится ли ваш носок слишком далеко, потому что из-за этого подвеска поднимает переднюю часть во время движения. Если он будет слишком далеко, он потянет переднюю часть вниз.

Что такое заклинатель?

Если вы представите себе невидимую линию, соединяющую шаровые шарниры на ступице, это ваша ось рулевого управления. Наклон вашей оси рулевого управления - это ваш ролик. Хороший заклинатель дает вам отличный контроль. Из-за плохого заклинания ваша рулевая рейка может казаться забитой камнями, или она будет казаться такой непостоянной, что будет трудно удерживать контроль.

Обычно вам не нужно возиться с роликом, но если вы приобретете шины большего размера или просто любите настраивать каждый аспект своей машины, вам стоит взглянуть на это.

Основной причиной плохого ролика являются шины большего размера, и вот почему:

Ролик - это угол поворота вашей оси поворота. Обычно вам не нужно беспокоиться об этом, если вы не приобретете большие шины и не сделаете серьезные модификации. Если вы это сделаете, регулировка ролика может улучшить ваше управление и сделать его более стабильным.
Изображение предоставлено SuperATV

Большая проблема с шинами

Верхние и нижние шаровые опоры вашего автомобиля никогда не должны быть прямо вверх и вниз.Верх всегда на несколько дюймов позади нижнего. Это очень важно, потому что это означает, что когда вы поворачиваете, ваша точка поворота немного впереди пятна контакта шины (той части шины, которая фактически касается земли).

Это заставляет землю тянуть колесо назад, а колеса опрокидываются при повороте. Вот почему ваши шины распрямляются, когда вы отпускаете руль.

Угол между осью рулевого управления и пятном контакта больше всего определяет манеру управления автомобилем.Если ваша ось поворота более плоская, вашим колесам будет труднее поворачиваться, но вы будете более устойчивы. Если он будет более прямым вверх и вниз, будет легче повернуть, что потребует от водителя большей работы, чтобы поддерживать устойчивость. Шины большего размера действительно выводят его из строя.

Шины большего размера увеличивают расстояние между пятном контакта и осью поворота, что затрудняет поворот колес. Так что, когда вы установили на своей машине какие-то огромные 40-дюймовые шины, возможно, их сложнее повернуть не только из-за веса, но и из-за вашего ролика.

Как отрегулировать ролик?

Даже с большими шинами вам следует беспокоиться о своем разгибе и носке, прежде чем беспокоиться о колесе. Это последнее, о чем вам нужно беспокоиться при настройке выравнивания.

1. Проверьте свои шины

Убедитесь, что обе шины накачаны одинаковым давлением, затем поднимите машину.

Если вы чувствуете, что с таким большим автомобилем, как этот 4-местный RZR, слишком сложно управлять, вам может помочь регулировка ролика. Только будьте осторожны, вы можете легко усугубить ситуацию, если переусердствуете.
Фото SuperATV

2. Снимите нижние поперечные рычаги SuperATV

Вам необходимо снять нижние поперечные рычаги для регулировки. SuperATV всегда ставит регулируемые шарнирные блоки на нижние рычаги. Другие бренды могут иметь свои настройки в другом месте.

3. Отрегулируйте поворотные блоки

Вкрутите передний или задний поворотный блок на 1 или 2 оборота. Если вкрутить передний или задний поворотный блок, ось рулевого управления станет более плоской и вы получите большую устойчивость.В противном случае ваша ось поворота будет более прямой вверх и вниз, что упростит управление. Несколько градусов имеют огромное значение, поэтому начните с небольших изменений. Убедитесь, что у обеих сторон одинаковые ролики.

4. Регулировка подвески

Установите на место нижние А-образные рычаги и покачивайте машину вперед и назад, чтобы отрегулировать подвеску.

5. Test It

Проведите тест-драйв! Трудно сказать, на что именно вы должны его настроить - все машины разные и ощущаются по-разному.Так что управляйте им, смотрите, как он себя чувствует, и вносите больше изменений по мере необходимости.

Настройтесь!

Правильная регулировка всего обеспечивает более плавную езду, лучший контроль и более длительный срок службы компонентов. Так что не пропустите! Следите за изменениями центровки, чтобы своевременно обслуживать машину. А если выравнивание не выполнено, убедитесь, что шаровые опоры, наконечники рулевой тяги или другие компоненты подвески не изношены.

Суть: держите все в тонусе и хорошо прокатитесь!

Ваше руководство по пониманию развала, кастера и носка

Если вы садитесь за руль семейного седана или полноприводного автомобиля с большим дорожным просветом, правильное выравнивание имеет большое значение.Вы хотите иметь возможность завернуть за угол, не пролив латте или энергетический напиток, и вы, безусловно, хотите иметь возможность ехать по прямой, не пробиваясь через каждую милю. Когда развал, кастер и схождение правильно выровнены в соответствии со спецификациями вашего автомобиля, об этих настройках легко забыть. Но когда любой из этих трех параметров не выровнен, вы заметите это по своему рулевому колесу, расходу топлива и износу шин.

Вот как развал, поворот и схождение помогают максимально эффективно использовать шины и экономить топливо, а также повысить безопасность и управляемость.


Изгиб влияет на износ шин

Наклон шины и колеса в сборе внутрь и наружу (если смотреть спереди автомобиля) называется развалом. Когда верх шины наклонен внутрь, это отрицательный развал. При положительном развале верхняя часть шины наклоняется наружу. Каждый производитель устанавливает определенное выравнивание развала для каждого производимого им автомобиля, которое может быть положительным, отрицательным или нулевым (0º). Когда развал находится под правильным углом, шина и колесо будут катиться прямо.

Как правило, развал играет ключевую роль в прохождении поворотов. Если развал не входит в диапазон производителя, это может вызвать проблемы с управлением и чрезмерный износ шин, что стоит вам денег. Если у автомобиля есть регулировка развала задней оси, регулировка развала задней оси играет большую роль в обеспечении устойчивости на прямой и прохождении поворотов.


Изображение: Hunter Engineering Company
Ролик влияет на рулевое управление и управляемость

Вы когда-нибудь пробовали ездить на велосипеде, не используя руки? Тот факт, что вы могли это сделать, означал, что у вашего велосипеда был положительный ролик.Если бы заклинатель был нулевым (0º) или отрицательным, ехать таким способом было бы почти невозможно. То же самое можно сказать и о вашем автомобиле.

Современные автомобили работают с определенным положительным колесом, когда ось рулевого управления наклонена назад к водителю. Хотя кастер не влияет на износ шин, как развал, он оказывает большое влияние на рулевое управление и управляемость.

Чем выше ролик, тем большую устойчивость будет иметь автомобиль на более высоких скоростях. Меньшее колесико означает более отзывчивое обращение.


Изображение: Hunter Engineering Company
Носок - самый важный угол для срока службы шины

Из всех углов зацеп может легко выпасть. Схождение, которое правильно откалибровано в соответствии со спецификациями производителя (которое может быть как слегка положительным, так и отрицательным), будет иметь нулевое положение (0º) при движении по дороге. Это означает, что все шины и колеса в сборе (передние и задние) направлены в одном направлении.

Что означает, если зацеп смещен? Это означает, что ваши шины изнашиваются быстрее, чем должны, и вы сжигаете больше топлива, чем необходимо.Когда носок находится под правильным углом, на шинах меньше трения при качении. Когда они смотрят друг на друга (схождение) или друг к другу (схождение), они, по сути, слегка скребут дорогу на каждой миле.


Изображение: Hunter Engineering Company
Les Schwab делает выравнивание

В Les Schwab мы хотим помочь вам максимально эффективно использовать свои шины. Если вы давно не проверяли выравнивание или подозреваете проблему, загляните в любой из наших магазинов.Наши специалисты покажут вам, что необходимо для того, чтобы вернуть ваш развал, кастер и схождение в соответствии со спецификациями вашего производителя, чтобы продлить срок службы шин, повысить безопасность и управляемость, а также повысить экономию топлива.


Запланировать согласование Покрышка

Town Fair - выравнивание колес, развала и носка

Что такое регулировка колесика, развала и носка?

Не все знакомы с терминологией, связанной с регулировкой углов установки колес. Хотя вам может не потребоваться знакомство с такими терминами, как выпуклость, кастер и зацеп, полезно понимать работу этих трех основных параметров выравнивания.Правильная регулировка колес важна для сохранения долговечности автомобиля и шин, а также для обеспечения безопасности и комфорта вашей поездки.

Что такое Камбер?

Развал - это угол поворота колеса по отношению к вертикали автомобиля, который в зависимости от наклона считается положительным или отрицательным развалом. Когда верхняя часть шин отклоняется от центра транспортного средства, вы получаете положительный развал, а когда верхняя часть шин наклонена внутрь, вы получаете отрицательный развал.Один не лучше другого, но разные углы развала по-разному влияют на ваш автомобиль.

  • Положительный развал - Когда ваши колеса наклонены наружу, автомобиль становится более устойчивым.
  • Отрицательный развал - Высокопроизводительные автомобили, которые требуют лучшего прохождения поворотов, как правило, используют отрицательный развал, поскольку он дает водителю больше контроля в этом отношении.
Зачем нужна центровка?

В зависимости от типа автомобиля, на котором вы водите, небольшой положительный или отрицательный развал может быть полезен, но слишком много того и другого опасно и плохо для ваших шин.Все производители автомобилей предоставят точные спецификации для соответствующего развала колес. Техники будут использовать эти углы, чтобы правильно выровнять изгиб. Если вы считаете, что ваш автомобиль подлежит выравниванию, вы можете (позвонить в магазин, чтобы договориться о встрече).

Что такое Кастер?

Ролик - это угол, определяющий наклон вперед или назад линии, проведенной через верхнюю и нижнюю точки поворота рулевого колеса. Это не влияет на износ шин, но кастер действительно влияет на управление направлением рулевого управления.Настройки угла поворота позволяют производителям сбалансировать усилие на рулевом колесе, стабильность на высокой скорости и эффективность прохождения поворотов на передней части.

  • Positive Caster - Если линия наклонена к задней части транспортного средства, то у вас есть положительный ролик. Обратной стороной положительного ролика является отсутствие усилителя рулевого управления. В этом случае усилие рулевого управления будет увеличено. Положительный поворотник в первую очередь полезен для автомобиля, так как он увеличивает наклон шины при повороте автомобиля и в то же время возвращает его в вертикальное положение при движении прямо.
  • Negative Caster - Если линия наклонена в сторону передней части транспортного средства, то кастер отрицательный. Отрицательный кастер позволит вам меньше поворачивать, но может привести к заносу, если вы едете прямо вперед.

Положительный и отрицательный кастеры в основном применимы к гоночным автомобилям, и если ваш автомобиль не поднимается или не настраивается каким-либо образом, требующим корректировки, уличные автомобили обычно работают с заводскими настройками.

Что такое Toe?

Схождение - это измерение, которое определяет, насколько передние и / или задние колеса повернуты внутрь или наружу из положения для движения по прямой.Величина схождения, будь то схождение или схождение, выражается как разница между шириной колеи, измеренной на передней и задней кромках шин. Схождение выражается в градусах или долях дюйма, и хотя ваши колеса должны быть направлены прямо вперед, когда вы едете прямо, есть некоторые преимущества для схождения в зависимости от типа транспортного средства, которое вы ведете.

Цель схождения - обеспечить, чтобы все четыре колеса катились параллельно друг другу.Однако в гоночных автомобилях используется схождение, чтобы улучшить способность поворачивать. Уличные или простые легковые автомобили используют схождение, потому что нет необходимости быстро поворачивать. Схождение также обеспечивает повышенную устойчивость, поскольку препятствует повороту. Если у вашего автомобиля достаточное схождение, вы должны добиться идеальной устойчивости на прямой, входа в поворот и очень небольшого износа шин.

Sniper Americas



Почему схождение или схождение важно для управления моим картом?

Схождение должно быть равномерно отрегулировано с обеих сторон карты, чтобы предотвратить неравномерную скорость поворота, углы развала и вес на поворотах.Обычно схождение устанавливается на ноль или до двух миллиметров (5/64 дюйма). Теоретически нулевой схождение препятствует «вспашке снега» и обеспечивает наилучшую скорость движения по прямой, хотя это верно только при нулевом угле развала колес. Когда вводится развал, он создает силу, называемую осевым усилием, которое заставляет шины тереться о гусеницу. Этой силе можно противодействовать, слегка вытянув колеса.

Как развал влияет на мой карт?

Развал - это угол наклона поверхности шины к гоночной поверхности, и как таковой напрямую влияет на уровень сцепления переднего конца карты.Когда карт находится на земле с водителем, нулевой развал обеспечивает максимальный контакт резины с дорогой. Очевидно, что максимальное количество резины на трассе - одна из основных целей хорошей настройки картинга. Шасси значительно прогибается под нагрузкой. Вот почему важно проверить загруженные настройки карты, а также настройки на стенде. Это также является причиной того, что большинство карт настроены с положительным развалом, когда они находятся на стоянке, потому что, когда шасси изгибается, вы в конечном итоге получаете развал от нейтрального до слегка отрицательного.

Что делает заклинатель?

Ролик - один из наиболее важных аспектов геометрии картинга из-за эффекта подъема веса, который он создает при повороте рулевого колеса. При прохождении поворота внутреннее переднее колесо прижимается геометрией передней части, а внешнее переднее колесо поднимается по отношению к шасси. Это фактически заставляет шасси поворачиваться вокруг линии от внутренней части передних и внешних задних колес. Это, в свою очередь, приводит к отрыву внутреннего заднего колеса от гусеницы.Увеличение кастера должно улучшить начальный поворот картинга.

Если я поменяю переднюю гусеницу своего картинга, какая разница?

Эффект подъема веса ролика может быть увеличен или уменьшен путем изменения передней гусеницы. Расширение передней части усилит эффект поддомкрачивания за счет тяжелого рулевого управления и уменьшения управляемости, в то время как сужение приведет к обратному эффекту. Расширяя переднюю гусеницу, вы действительно просто увеличиваете радиус чистки.

А как насчет задней колеи?

Расширение задней колеи позволит под действием подъемного веса легче разгружать внутреннее заднее колесо, тем самым облегчая поворот. Как правило, передняя гусеница должна быть настолько узкой, чтобы позволять поднимать соответствующий вес, а задняя - настолько широкой, насколько позволяет сцепление, сохраняя при этом хорошо сбалансированное шасси. Это приведет к плоскому повороту, предсказуемому шасси, которое, будем надеяться, не будет тормозить двигатель из-за слишком сильного сцепления с дорогой в середине поворота и замедлять карт на следующей прямой.

Могу ли я установить разные настройки с обеих сторон моего карт?

Сделаете ли вы это намеренно или нет, вероятно, будут небольшие различия в роликах с одной стороны на другую из-за производственных процессов, используемых для производства шасси картинга. Теоретически вы можете запускать разные настройки на каждой стороне картинга, чтобы соответствовать определенной трассе или направлению гонки. Потребуется много тестов, чтобы доказать, работает это или нет. Наша новая система измерения и коррекции для производства шасси сейчас используется многими крупными производителями, а это означает, что вам нужно беспокоиться только о ваших собственных настройках, а не о самом шасси.

Что такое прямоугольность шасси?

Мы используем этот термин для описания двух аспектов геометрии картинга. Первый - это параллельность задней оси воображаемой линии, проходящей через передние шкворни. Фактически, это уже не вымысел, потому что лазерная система регулировки углов установки колес создаст эту линию для вас. Второй аспект - это расстояние между задними колесами и передними, так что карт симметричен относительно центральной линии. Задняя ось может быть установлена ​​параллельно передней, если у вас есть симметричное выравнивание переднего конца, просто измеряя линейкой или рулеткой на поворотных осях.Это может потребовать небольшого увеличения отверстий под болты крепления заднего подшипника. В этом случае задняя часть будет следовать на одной линии с передней и предотвращать любые «рывки».

Важно ли проверять геометрию моего карт под нагрузкой?

Если вы не планируете ездить на карт, установленном на стойке, то да! Как упоминалось выше, карт действительно довольно сильно прогибается под нагрузкой, причем некоторые шасси прогибаются больше, чем другие, даже разные модели от одного производителя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
