Как правильно подключить фаркоп к электрической схеме автомобиля? ➤ Mnogofarkopov.ru

Подключение фаркопа к электрической схеме автомобиля очень ответственная часть роботы во время установки и монтажа прицепного устройства. Поскольку светотехника прицепного средства должна быть в постоянно рабочем состоянии и не создавать дополнительной нагрузки на электрооборудование автомобиля. В сцепном устройстве конструктивно предусмотрено место под подключение розетки фаркопа, так называемый контактный разъем. Разъем фаркопа преимущественно стандартный, но производителей прицепов много и поэтому существует два типа разъемов (семи жильный и тринадцати жильный). Семижильная розетка преимущественно используется во время подключение электрики фаркопа отечественного производства, тринадцати жильная розетка – европейского или американского.

Схема подключения фаркопа, то есть цветовая расшифровка с соответствующим назначением проводов, равным образом, как и чертеж фаркопа должна быть детально описана в инструкции, прилагаемой производителем к изделию. Также схема розетки фаркопа детально описана на официальном сайте завода изготовителя. Если розетка фаркопа по количеству проводов не совпадает с гнездом прицепа, рекомендуется использовать специальный адаптер (переходник). Чтобы электрический фаркоп работал исправно, все провода перед монтажом в розетку нужно пропаять и протянуть в гофрированную трубу, которая, будет защищать элетропакет от механических повреждений. Перед тем как подключить фаркоп, нужно очистить багажный отсек автомобиля от лежащих в нем вещей  и после этого разобрать багажник, так, чтобы был доступ к крыльям. После этого электрика для фаркопа подключается к правому и левому сигналу поворота. Если

, электрическая схема фаркопа предусматривает наличие противотуманных фар их тоже нужно подключить к соответствующему по цвету проводу. Когда подключение электропакета завершено и все провода подключены, их нужно собрать в жгуты и укрепить к стенкам багажного отделения так, чтобы они не выступали из-за обшивки багажника, не перегибались и не контактировали с острыми краями кузова.

Когда схема фаркопа собрана, можно собирать элементы обшивки багажника, подсоединить прицеп и проверить исправность работы задних фонарей, габаритных и тормозных огней. Несложная схема электропакета позволяет проделать все операции с монтажа самостоятельно, хотя крайне рекомендуется перед началом работ проконсультироваться со специалистами.



распиновка розетки фаркопа своими руками, видео

Фаркоп является одним из наиболее важных элементов автомобиля, если машина используется для транспортировки габаритных грузов в прицепе. Но покупая прицеп, многие автомобилисты сталкиваются с вопросом подключения фаркопа своими руками, об этом мы расскажем ниже. Вы сможете узнать, какова схема подключения прицепа и распиновка розетки фаркопа. Также научитесь правильно подключать устройство.

Содержание

[ Раскрыть]

[ Скрыть]

Установка

Монтаж фаркопа осуществляется в такой последовательности:

  1. Автомобиль загоняется на эстакаду или смотровую яму. Проводку транспортного средства обесточить, для этого отключить АКБ.
  2. Уберите все, что есть в багажнике. Речь идет не только о личных вещах, но и ремкомплекте, запасном колесе. Также следует снять обивку, отсоединив все клипсы.
  3. Фаркоп подставить к месту монтажа. Зафиксируйте устройство, правильно отметьте места, в которые будут устанавливаться крепежные элементы.
  4. Далее, необходимо просверлить отверстия везде, где будут установлены крепежи. Чтобы избежать возможных неисправностей в будущем, отверстия для крепежных компонентов необходимо обработать антикоррозийным средством. Это поможет увеличить ресурс эксплуатации.
  5. Используя болты и шайбы, установите их в отверстия и хорошо затяните, для этого применяя соответствующий ключ.
  6. Затем, необходимо сделать еще два отверстия внутри багажника и снизу лонжерона, в процессе работы используйте усиливающие накладки. Это позволит не только усилить крепление, но и будет способствовать снятию нагрузки с кузова.
  7. Далее, вставляются болты и устанавливаются накладки. Завершающим этапом будет монтаж электрической части. Чтобы все сделать правильно, рекомендуем прислушаться к советам, о которых узнаете ниже. Выберите один из двух методов. Подробнее об установке фаркопа сможете узнать из видео ниже.

Как подключить розетку фаркопа?

Для правильного подключения прицепа легкового автомобиля и вилки фаркопа на 7 или 13 коннекторов, следует разобраться, по какой схеме будете подключать. Подключение фаркопа в домашних условиях осуществляется в соответствии с одной из двух схем — стандартной или универсальной. Стандартный вариант подключения смарт розетки на 13 или 7 коннекторов к проводке электрики будет актуален, если на устройстве и прицепе автомобиля расположены определенные разъемы. Благодаря контактам разъемов возможно соединение, тогда автолюбитель может произвести все работы при отсутствии схемы подключения прицепа.

Обозначение коннекторов в розетке для монтажа проводки фаркопа

Суть действий будет заключаться в том, чтобы правильно подсоединить контакты смарт розетки на 7 или 13 коннекторов с гнездом. Часто распиновка розетки фаркопа и согласование указывается в сервисной книжке к машине. Но если при подключении разъемов смарт розетки на 7 или 13 контактов для правильного согласования с прицепом необходимо вносить изменения в схему электрики проводки, то этот способ будет не актуален. Автолюбителям приходится использовать универсальный метод, поэтому готовы помочь разобраться в каждом из них.

Стандартный метод

В большинстве старых отечественных авто не предусматривается блок управления и согласования. Автолюбителю можно подключить смарт розетку на 7 или 13 контактов к электрике благодаря использованию имеющейся проводки. В этом случае человек избавляет себя от необходимости применять какие-либо разветвители. То есть, по сути, подключение фаркопа сводится к тому, чтобы соединить проводку с электрикой авто, чтобы на прицепе правильно работала оптика.

Стандартная схема монтажа фаркопа

В этом случае первое, что следует произвести — это изучить схему подключения смарт розетки на 7 или 13 контактов к блоку согласования. Приобретенная розетка подключается так, чтобы контакты были подсоединены к колодке жгута задней оптики автомобиля. Для этого используются соответствующие разъемы.

При диагностике задней оптики можете выявить специальное небольшое окошко. Некоторые производители оснащают корпусы оптики дополнительными разъемами, чтобы при необходимости автомобилист не столкнулся с проблемой замены лампочки. Но будьте готовы к тому, что после работ останется еще один проводок, потребуется с его помощью второй поворотник к прицепу автомобиля.

Как решить такую проблему правильно:

  1. Проблему можно решить методом подключения к объемным клипсам.
  2. Перед началом работ сам проводок следует прочистить от изоляции, после чего подключить его к кабелю, идущим из разъема смарт розетки на 7 или 13 контактов. Для надежного подключения провода электрики авто прицепа необходимо будет припаять.

Если ремонтные работы будут проводиться таким образом, то заранее желательно подготовить схему электрики в машине. Тем более, если впервые занимаетесь такими работами, то схема в любом случае понадобиться, иначе вероятность того, что что-то сделаете неправильно, очень велика. Поэтому при выполнении работ по монтажу смарт розетки на 7 или 13 контактов (такие устройства наиболее популярны), ориентируйтесь на данные, указанные в схеме. Подробная схема подключения разъемов указана на фото и видео.

Универсальный метод

Если являетесь владельцем современного транспортного средства, то подключение розетки фаркопа осуществляется другим, универсальным методом. Все потому, что новые авто оборудуются более сложной электрической проводкой, поэтому метод монтажа без использования блока согласования не подойдет. Блок согласования выполняет важную роль при монтаже, одной из основных опций устройства является регулярный мониторинг состояния задних фонарей. Когда блок согласования выявит, что норма потребления тока повысится, он предупредит автомобилиста о появившейся ошибке.

Универсальный способ подключения проводки

Именно поэтому большинство специалистов рекомендуют использовать при монтаже блок согласования. Его подсоединение актуально и в том случае, если потребуется осуществить правильную настройку передачи сигналов управления с использованием специальной мультиплексной шины.

Итак, как осуществляется монтаж:

  1. Автолюбителю необходимо осуществить монтаж блока согласования, как понимаете, к проводке машины. Следует правильно подсоединить разъемы, если есть схема — то используйте ее. Затем активируйте работу блока согласования, при включении заметите, что на заднюю оптику автомобиля начнут поступать соответствующие сигналы. После этих действий блок управления будет не в состоянии распознать подключенное устройство согласования. Соответственно, сможете без проблем подключить фаркоп.
  2. Бывает, что разъемы в прицепе и на блоке согласования не соответствуют друг другу. В этом случае заметите, что разъемы имеют разные контакты, такое бывает, поскольку производителей прицепов, использующие разные технологии при производстве, сегодня достаточно. Если это так, и у вас нет опыта в работе с электрикой в автомобиле, рекомендуем обратиться к мастерам. В противном случае на руках должна быть не только схема подключения и распиновка, но должны понимать, что делаете. Многие автолюбители, понимая, что к чему подключается, могут решить данный вопрос без помощи специалистов, но экспериментировать с методами решения такой проблемы не советуем. По аналогичной схеме осуществляется монтаж грузовых прицепов.

Помните, что монтаж части электрической важен, от этого зависит безопасность на дороге. Иначе можете не только получить штраф от ДПС, но и стать причиной аварии. Ведь автолюбители часто ориентируются о необходимости торможения и остановки на дороге благодаря задней оптики на других авто. После монтажа и в целом перед каждой поездкой необходимо убеждаться в работоспособности оптики на прицепе.

Видео «Монтаж проводки фаркопа»

 Загрузка ...

Подключение фаркопа проводки


Электропроводка прицепа. Электропроводка прицепа легкового автомобиля. Подключение электропроводки прицепа. Способы подсоединения электропроводки прицепа легкового автомобиля. Как подключить электропроводку прицепа легкового автомобиля своими руками.

Многие автовладельцы, которым периодически приходится сталкиваться с перевозкой определенных грузов, применяют для транспортировки прицепы. Однако для того, чтобы автомобиль был оборудован прицепом, на него необходимо установить фаркоп. Что касается его установки, то это достаточно просто сделать самостоятельно. Намного сложнее — подключить электропроводку прицепа, что предусмотрено правилами дорожного движения.

Схема электропроводки прицепа легкового автомобиля

Для подсоединения проводки прицепа к машине используются два типа розеток на 7 и 13 выводов. Схема подсоединения розетки буксируемого транспортного средства (в дальнейшем БТС) также зависит и от стандарта страны, из-за чего прицеп с российской разводкой невозможно без переделки подключить к розетке с европейской разводкой. Если подсоединить его без переделки, правые габариты прицепа не будут гореть, что в ночное время может послужить причиной аварии.

Розетки на 13 контактов применяются, как правило, в автомобилях стран США и Европы. Дополнительные контакты, которые есть в розетке, применяются для включения противотуманок и другого электрооборудования.

Например, если говорить о доме-прицепе, то в данном случае, помимо оптики, необходимо будет вывести контакты, требуемые для питания различных устройств, используемых в нем.

7-контактные розетки применяются в автомобилях, которые эксплуатируются в странах бывшего СССР. В этом случае применяются контакты для подсоединения стоп-сигналов, поворотников и габаритных огней. В обоих случаях контакты должны располагаться зеркально.

Схема соединения прицепа легкового автомобиля

Чтобы автомобильный прицеп был правильно подсоединен к бортовой сети, необходимо знать, какой провод к какому контакту подсоединять.

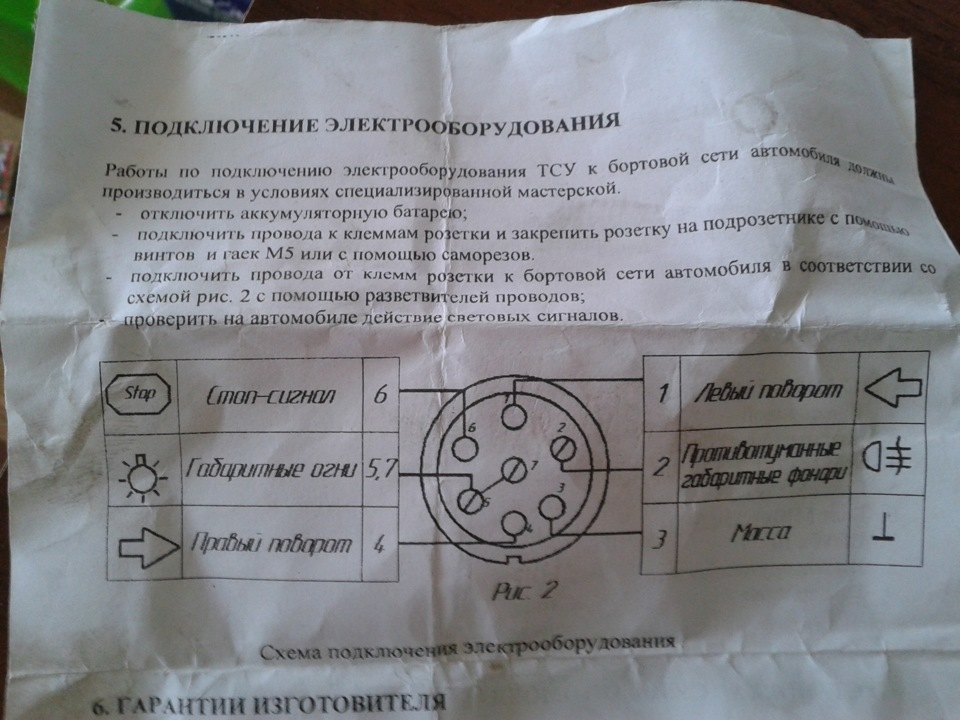

Схема подсоединения прицепа российской 7-контактной розетки выполнена таким образом:

  1. Левый поворотник.
  2. Лампочка заднего хода.
  3. Земля.
  4. Правый поворотник.
  5. Лампочка стоп-сигнала.
  6. Габариты.

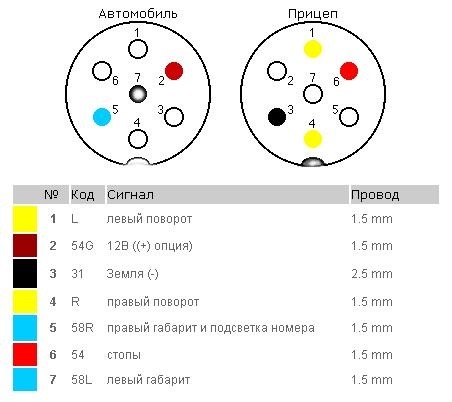

А вот европейская (универсальная) распиновка:

  1. Левый поворотник.
  2. Лампочка заднего хода.
  3. Земля.
  4. Правый поворотник.
  5. Правый габаритный фонарь и подсветка номера.
  6. Лампочки стоп-сигнала.
  7. Левый габаритный фонарь.

Они фактически одинаковые, за исключением пятого пункта.

Распиновка на 13 клемм:

  1. Левый поворотник.
  2. Задний фонарь противотуманок.
  3. Земля для клемм 1-8.
  4. Правый поворотник.
  5. Левая сторона подсветки номера и габаритов.
  6. Стоп-сигнал.
  7. Правая сторона подсветки номера и габаритов.
  8. Лампочка заднего хода.
  9. Напряжение 12 V 35 Ампер, которое является постоянным.
  10. Напряжение 12 V 35 Ампер, которое подается после включения зажигания.
  11. Земля.
  12. Сигнальная проводка.
  13. Земля для 9-ой клеммы.

Как подключить электропроводку легкового автомобиля своими руками?

В принципе при покупке фаркопа для установки на свой автомобиль с ним в комплекте продаются все требуемые для подсоединения материалы. А если нет, данный комплект нужно будет купить отдельно.

Для этого понадобится:

  • Комплект проводов.
  • Розетка фаркопа для подсоединения прицепа.
  • Крепежи.
  • Крепежная пластина.
  • Схема подсоединения прицепного устройства с распиновкой розетки.

Кроме того, придется позаботиться об инструментах, которые потребуются для работы:

  • Паяльник.
  • Изоляционная лента.
  • Термоусадка.
  • Соединительные клеммы для проводов, если таких нет в комплекте.
  • Сверла и дрель, если на машине не предусмотрено места под розетку и фаркоп.
  • Инструменты для снятия бампера либо его подрезки.
  • Отвертки.
  • Гаечные ключи.

Если вы не имеете специального комплекта для подсоединения проводки, обязательно выбирайте многожильные провода с сечением не менее 1.5 мм2. Кроме того, для проводки отлично подойдут медные провода. Перед началом работ не забудьте снять клеммы с АКБ, чтобы не подвергать себя риску и полностью обесточить сеть.

При самостоятельном подсоединении проводки фаркопа вы можете прибегать или к стандартному способу подсоединения, или к универсальному. Первый подойдет вам если и на прицепе, и на фаркопе вашего авто уже присутствуют специальные разъемы, которые можно будет соединить при потребности. В таком случае вам по сути придется только тщательно изучить распиновку разъема БТС легкового авто, что чаще всего можно сделать с помощью эксплуатационной инструкции транспортного средства. Трогать электросеть не придется вообще.

Во всех других случаях, особенно когда приходится самостоятельно устанавливать на автомобиль и розетку, и фаркоп, подойдет лишь универсальный метод подсоединения. Однако мы рассмотри оба способа.

стандартный метод

Для подсоединения самой розетки фаркопа нужно сначала внимательно изучить схему ее подсоединения и распиновку розетки прицепа. Затем вам нужно найти колодку жгута одного из задних фонарей машины. Именно к данному жгуту необходимо будет подключить розетку, для этого будут применяться подходящие разъемы.

Зачастую в конструкции автомобиля предусматривается специальное окошко, посредством которого удобно просовывать провода. Однако при подсоединении у вас в обязательном порядке должен остаться один проводок, который необходим для подсоединения второго поворотника. Если говорить о способе соединения проводов, для этого можно или применять объемные клипсы, или фиксировать соединения посредством пайки (с проводов нужно будет предварительно снять небольшой кусочек изоляции).

Самое главное в такой работе — в точности следовать схеме подключения розетки фаркопа. Иначе есть риск повреждения не только фаркопа, а и всей электропроводки автомобиля.

универсальный метод

Если у вас современный автомобиль с электронным блоком управления, не рекомендуется применять стандартный метод. Суть в том, что электронный блок полностью контролирует функционирование заднего освещения, и когда вы вмешаетесь в целостность электропроводки, есть вероятность, что компьютер выдаст ошибку и вовсе прекратит всякое освещение.

Поэтому, кроме всех перечисленных материалов, вы также должны будете подготовить блок «согласования». Он подключается к электрической сети транспортного средства. Блок «согласования» будет подавать требуемые сигналы на заднюю светотехнику, тогда как основной электронный блок не сможет распознать дополнительное устройство и поэтому не будет препятствовать подсоединению и применению розетки фаркопа. Затем проделайте то, что и в первом способе — соедините провода заднего освещения авто и розетки фаркопа, не забывая при этом о потребности надежной изоляции.

Советы профи

В целом подсоединить проводку фаркопа не сложно, если вы разбираетесь в распиновке розетки фаркопа и схеме подсоединения прицепа. Также стоит помнить, что есть разные виды розеток, при этом розетка прицепа и фаркопа должны совпадать. Иначе у вас не получится подсоединить прицеп.

  • Стук в автомобиле. Стук при движении автомобиля. Что может стучать в автомобиле. Как определить причину стука.
  • ABS автомобиля, что такое abs автомобиля, неисправности системы ABS, диагностика ABS
  • Обгон автомобиля, когда можно начинать обгон автомобиля, правила обгона ПДД
  • Не работает бензонасос ваз 2110, схема бензонасоса ваз 2110, устройство бензонасоса ваза 2110, ремонт бензонасоса ваз 2110,
  • Автомобильные антенны для радио, устройство автомобильной антенны, автомобильная антенна своими руками
  • Задняя балка Пежо 206, устройство задней балки пежо 206. Задняя балка Пежо 206 неисправность, ремонт задней балки пежо 206
  • Передняя подвеска Калина, устройство передней подвески калина, стук в передней подвеске калина, ремонт передней подвески Калина
  • Амортизатор масляный, лучшие масляные амортизаторы, прокачка масляных амортизаторов, как правильно прокачать масляный амортизатор
  • Неисправности сцепления, буксует сцепление, причины неисправности сцепления, как устранить
  • Вискомуфта вентилятора, работа вискомуфты вентилятора, неисправности вискомуфты вентилятора, ремонт вискомуфты вентилятора
  • Коррозия порогов автомобиля, пленка на пороги автомобиля, как наклеить пленку на пороги автомобиля
  • Газовые или масляные амортизаторы, какие амортизаторы выбрать, топ 10 лучших производителей амортизаторов
  • Спидометр машины, почему не работает спидометр, ремонт спидометра
  • Электронная педаль газа, работа электронной педали газа, неисправности электронной педали газа, ремонт электронной педали газа
  • Тахометр на авто, не работает тахометр, причины поломок тахометра, делаем ремонт своими руками
  • Женские автомобили. Женские автомобили недорогие, престижные марки авто для женщин
  • Блок предохранителей ВАЗ 2109, блок предохранителей ваз 2109 карбюратор, блок предохранителей ваз 2109 инжектор, схема блока предохранителей ВАЗ 2109, замена блока предохранителей ВАЗ 2109
  • Забит катализатор, признаки забитого катализатора, как проверить катализатор, к чему может привести эксплуатация неисправного катализатора
  • Правильная шпаклевка авто, жидкая шпаклевка для авто, как выбрать шпаклевку для авто, шпаклевка авто своими руками
  • Трещина на лобовом стекле на машине. Скол на лобовом стекле автомобиля. Ремонт сколов на лобовом стекле своими руками
  • Сайлентблоки передней подвески ваз, сайлентблоки передней балки, как поменять передние сайлентблоки
  • Датчики ВАЗ 2115 инжектор, предназначение датчиков, датчик холостого хода ваз 2115 инжектор, датчик температуры ваз 2115 инжектор, датчик скорости ваз 2115 инжектор, датчик топлива ваз 2115 инжектор, где установлены датчики, неисправности датчиков, к чему приводит работа неисправных датчиков
  • Виды пыльников, пыльник ШРУСА. Пыльник ШРУСА наружний. Пыльник ШРУСА внутренний. Как выбрать наружный пыльник и пыльник внутренний
  • Авто ремень ГРМ, натяжение ремня ГРМ, замена ремня грм ролика помпы
  • Лучшая тормозная жидкость, принцип выбора
  • Машина не заводится в мороз, причины, как устранить, полезные советы
  • Медкомиссия на водительское удостоверение 2019
  • Разрядка аккумулятора, как предотвратить разрядку аккумуляторной батареи автомобиля
  • Потеет фара изнутри, что делать
  • Отопитель ваз 2107. Плохо греет печка ваз 2107: как отремонтировать печку на ВАЗ 2107
  • Незамерзайка, что это такое и как правильно её выбрать
  • Замена тормозной жидкости, как правильно произвести замену тормозной жидкости своими руками
  • Подогрев сидений автомобиля, накидки с подогревом на сиденье автомобиля, отзывы пользователей
  • Как заменить лампочку в автомобиле
  • Масло в коробке передач, почему пенится масло
  • Как правильно произвести полировку кузова автомобиля своими руками
  • Выбираем легкосплавные диски, положительные стороны легкосплавных и кованых колесных дисков.
  • Как поменять фильтр на автомобиле своими руками
  • Атермальная тонировка пленкой «Хамелеон», что это такое, как правильно выбрать пленку
  • Преимущества и недостатки штампованных металлических дисков по сравнению с литыми, полезные советы

Распиновка розетки фаркопа, как подключить разъем

Для буксировки за легковым автомобилем прицепа мало установить фаркоп. На прицепе есть своя электрическая проводка, габаритные огни и поворотники, и их надо подключить к б/с машины и ее сигнальным цепям. В принципе, для этого предусматривается специальный разъем, позволяющий объединить электрику обоих объектов. Но при всей внешней простоте, подключение фаркопа может вызвать определенные трудности, из-за возникновения самых разных сочетаний буксируемых объектов, транспортных средств и используемых разъемов.

Разъем фаркопа

У каждого из них, автомобиля и прицепа, своя электрическая проводка, а разъем, устанавливаемый на фаркоп, позволяет связать их между собой. Понятно, что соединять необходимо одноименные цепи. Чтобы не возникало путаницы, используется схема разводки цепей машины, прицепа и распиновка разъема. Ее, а также внешний вид и цоколевку для вилки и розетки можно увидеть на приведенном рисунке.

Необходимо обратить внимание, что у вилки и розетки (составные элементы, образующие разъем), счет контактов осуществляется по-разному. На фаркоп предусматривается установка розетки, для чего на нем предусмотрена специальная площадка (подрозетник).

Как это выглядит, показано на фото:

Это самый распространенный вариант подключения фаркопа. Как правило, разъем продается отдельно. Он бывает семи и тринадцати контактным. На изделиях отечественного и европейского производства используются розетки первого типа, на продукции американских производителей – второго. Бывают ситуации, когда розетки и вилки на автомобиле и прицепе не соответствуют друг другу, тогда для подключения электрики фаркопа можно применять специальные переходники.

Подключение розетки фаркопа, возможные варианты

Следующей задачей будет подключение розетки. Его можно провести:

Штатное подразумевает, что на машине есть специальный разъем, куда выведены все необходимые сигналы, позволяющие безболезненно выполнить подключение. Схема, или по-другому распиновка, разъема должна быть приведена в руководстве автомобиля. Это самый лучший вариант подключения, когда не нужно вторгаться в электрику авто и проводить с ней дополнительные манипуляции.

В тех случаях, когда такой возможности нет, приходится использовать универсальный способ подключения. В этом случае также возможны различные варианты. Если на автомобиле отсутствует сложный бортовой компьютер, то электрику можно подключить напрямую к имеющимся сигнальным цепям, для чего проводки, идущие с разъема, соединяются с электрическими цепями, имеющимися на задних фонарях.

С этой целью находится нужный провод, например левый поворотник, и к нему подключается соответствующий провод от прицепа (через разъем фаркопа). Сделать подобное можно несколькими способами – используя специальные обжимные клипсы, или путем зачистки изоляции провода на машине и соединения проводов с последующей пайкой. Помочь определить нужные цепи и подключить к ним проводки от разъема фаркопа, поможет схема проводки авто, правильность найденных цепей проверяется при помощи тестера. Подробно с этой процедурой можно ознакомиться на видео В тех же случаях, когда на машине стоит сложный бортовой компьютер, подразумевающий диагностику задних фонарей, то такой способ подключения не обеспечит желаемого результата. Дело в том, что включенные габариты и поворотники прицепа приводят к увеличению тока потребления, а электроника воспринимает это как неисправность. Во избежание подобной ситуации применяется специальный блок согласования. Он же используется и в тех случаях, когда управляющие сигналы распространяются по мультиплексной шине.

Проводки соединяют подобное устройство, как описано выше, с сигнальными цепями, только в этом случае сигналы на светотехнику буксируемого устройства поступают не с машины, а с блока согласования, а его присутствие электроникой не воспринимается. Дополнительно блок необходимо подключить к б/с авто.

Мало просто установить на автомобиль фаркоп, только его наличие не означает, что можно буксировать прицеп. Для обеспечения безопасности движения электрику машины необходимо соединить с электрикой прицепа. Это позволит задействовать на нем габаритные огни, а также поворотники. В противном случае эксплуатация прицепа будет невозможна.

Стандартная и универсальная схемы подключения розетки фаркопа

При эксплуатации автомобиля с прицепом может использоваться любая схема подключения розетки фаркопа на ВАЗ 2106. В процессе работы по монтажу прицепного устройства важно, чтобы все электрооборудование работало в нормальном режиме. И не должно случиться так, что при нажатии на педаль тормоза вспыхивали бы поворотники. В розетке фаркопа все контакты расположены в определенной последовательности, поэтому вы сможете впоследствии пользоваться любым прицепом.

Как установить фаркоп на ВАЗ 2106

Установить прицепное устройство (фаркоп) нужно по следующему алгоритму:

  1. Все работы удобнее всего проводить снизу автомобиля. Поэтому придется использовать смотровую яму, подъемник или эстакаду.
  2. Отключаете от аккумулятора минусовую клемму.
  3. Демонтируете обшивку багажника и избавьтесь от посторонних предметов.
  4. Наметьте положение фаркопа относительно кузова. Наметьте расположение отверстий для крепежа.
  5. Сделайте отверстия под крепежные элементы. Перед установкой прицепного устройства обязательно обработать антикоррозийными составами, иначе металл начнет ржаветь.
  6. В качестве крепежных элементов используются болты, шайбы и гайки. Наживите их и затяните.
  7. Просверлите два отверстия. Одно – в нижней части лонжерона, второе – в багажнике. Установите усиливающие накладки, чтобы значительно усилить крепеж и снять чрезмерную нагрузку с элементов кузова автомобиля.
  8. На последнем этапе производится монтаж электропроводки. Он может быть выполнен одним из двух способов.

Стандартный метод подключения розетки

На прицепе имеется вилка, у которой 7 или 13 контактов. Не всегда он будет полезен, поэтому автомобилисты пользуются универсальным способом подключения розетки фаркопа. На большей части отечественных автомобилей «классического» семейства ВАЗ 2101-2107 не предусмотрен монтаж блоков согласования и управления. Поэтому розетка устанавливается под конкретный прицеп. Для этого нужно знать лишь распиновку вилки. Розетка соединяется жгутом проводов с задним фонарем автомобиля.

Перед подключением розетки фаркопа внимательно изучите проводку автомобиля. Лучший способ монтажа – это соединение розетки с задним фонарем посредством штекеров. Достаточно на 7 штекеров:

  1. Масса (минус АКБ).
  2. Левый поворотник.
  3. Правый поворотник.
  4. Стоп-сигнал.
  5. Габаритные огни.

И пара резервных не помешает. В случае поломки можно быстро перекинуть провода с одного контакта на другой. Внимательно изучите схему заднего фонаря, чтобы при монтаже не ошибиться. И придется устанавливать другие предохранители. Стандартные, установленные на автомобиле, имеют запас по току около 25% – это нормальное значение, используемое при расчетах электрических цепей.

При увеличении нагрузки предельно допустимый ток становится выше, поэтому нужно заменить несколько предохранителей, сохраняя запас около 25%.

Универсальная методика подключения

Для владельцев современных автомобилей подключение розетки окажется проще. И все это благодаря тому, что сама электропроводка намного сложнее. Придется устанавливать специальный блок согласования. С его помощью происходит диагностика всей оптики прицепного устройства. И при повышении потребляемого тока (при коротком замыкании) водитель будет предупрежден. Оповещение произойдет и при выходе из строя одной из ламп (ток потребления при этом уменьшается). По этой причине опытные автоэлектрики советуют использовать устройство согласования.

Проведение монтажа розетки фаркопа на автомобили ВАЗ универсальным способом:

  1. Устанавливаете согласующее устройство и соединяете его с проводкой автомобиля. По схеме производите соединение разъемов. Для активации согласующего устройства нужно его включить, подав питание. Оптика на прицепе начнет работать, в зависимости от того, какой на нее поступает сигнал.
  2. В редких случаях на блоке согласования и прицепе не соответствуют разъемы. Производителей электрики и прицепов много, поэтому и случаются подобные «разногласия». Но при наличии схемы распиновки вилки прицепа и электрики автомобиля можно решить эту проблему достаточно быстро.

Функционирование оптики на прицепе зависит от качества монтажа. Тщательно изолируйте открытые участки проводов, не допускайте возникновения короткого замыкания.

Схема подключения розетки фаркопа для начинающих

Тягово-сцепное устройство специально создано для того, чтобы производить соединение с автомобилями и прицепами для буксировки. Данный элемент удобен в эксплуатации, если был изготовлен на заводе.

Однако стоит отметить, что далеко не у каждого владельца автотранспорта есть фаркоп. Их можно приобрести отдельно под каждую марку автомобиля на станциях техобслуживания, а также сделать самостоятельно. Чтобы сделать фаркоп своими руками, нужно иметь инструмент и навыки работы с техникой, так как сделать конструкцию подходящей формы непросто.

Но также фаркоп можно использовать не по назначению. Например, для вытягивания тяжелых предметов, применяя тягловую силу автомобиля.

Видео “Фаркоп своими руками”

Из видео Вы узнаете, как сделать фаркоп самостоятельно.

Установка на автомобиле

Для фаркопа требуется правильное присоединение, чтобы выполнял свои функции должным образом. Прежде всего нужно закрепить саму установку на транспорт, а после этого произвести подключение оборудования по соответствующей схеме. Может понадобиться сварочный аппарат и много других инструментов. Работая с устройством самостоятельно, нужно учесть, что на некоторых марках автомобилей может потребоваться сделать дополнительные отверстия в днище машины и лонжероне (например, Нива или ВАЗ 2107).

Так как правильно должна подключаться конструкция для буксировки?

Основной порядок действий

Для начала необходимо снять бампер. Размечается место, куда будет крепиться фаркоп – середина бампера. После этого сверлятся отверстия на корпусе бампера, если их там нет. Чаще всего эта конструкция устанавливается на буксировочную проушину, специально предназначенную для этой цели, или к отверстию для сцепления. Они могут быть закрыты заглушкой, которую нужно снять самостоятельно или на СТО.

Снять бампер можно практически в любых условиях, если в наличии есть инструменты. Но подключение фаркопа к электропитанию автомобиля проводится по определенной схеме. Для этого желательно загнать машину на эстакаду или работать в гараже, где есть смотровая яма. Здесь будет удобно проводить и другие работы.

После снятия бампера нужно отключить питание с электрической сети, откинув отрицательную клемму с аккумулятора.

Затем уберите все вещи из багажника, снимите обивку. В месте крепления фаркопа к корпусу транспорта делается разметка, а затем при помощи дрели просверливаются отверстия нужного диаметра. Места сверления желательно обработать антикоррозийными средствами, чтобы продлить срок службы.

Крепить фаркоп на корпус можно при помощи болтов, гаек и шайбами-гроверами. Теперь потребуется снять нагрузку с рамы автомобиля и обеспечить более надежное крепление. Сделайте отверстия в нижней части лонжерона и в багажном отделении. Все элементы крепления должны быть туго затянуты гаечным ключом.

Использование схемы подключения

Схема подключения розетки

Следующий этап – присоединение элементов проводки автомобиля с прицепом. Схема подключения розетки фаркопа обычно прилагается к самой покупке. Электрооборудование сцепного устройства представляет собой штепсельную розетку с проводами.

Розетка фаркопа крепится болтами на кронштейне, а затем к основной проводке. Подключение производится в стандартный разъем в соответствии и цветами проводов и схемы. Для подключения к стандартному разъему используется 7-контактная или 13-контактная розетка. Если проводка подрозетника фаркопа не соответствует проводке, установленной на прицепе, то нужно воспользоваться переходниками.

Монтаж на авто

Как подключить розетку фаркопа к проводке автомобиля? Для подсоединения розетки с остальной системой нужно использовать отверстие в днище багажника, которое надо сделать заранее. После установки фаркопа необходимо протянуть нужные провода через отверстие, а затем подключить в соответствующий разъем. Важно сохранить правильный порядок проводов. Можно придать дополнительную защиту электрических шнуров, поместив их в специальные трубки, которые не проводят электричество. Так можно защитить проводку от короткого замыкания.

Когда все работы завершены можно приступить к подсоединению прицепа, и проверить результат. Нужно, чтобы были в рабочем состоянии стоп-сигналы, «поворотники» и ходовые огни.

Если после подключения все работает исправно, то нужно закрепить провода на корпусе машины, а затем вернуть обивку на положенное место.

Электроработы

При необходимости снять электрооборудование с автомобиля, потребуется произвести отключение от проводки соответствующих элементов. Если у владельца авто нет необходимости в буксировочной конструкции, то ее следует снимать в обратной последовательности.

Но также электроработы можно доверить электрику на СТО.

Какие бывают сцепные устройства

На сегодняшний день можно встретить фиксированные сцепные устройства и фланцевые.

Первый достаточно простой тип – на кузов транспорта при помощи сварки крепят фаркопы. В результате их очень сложно снять, чинить их редко приходится, так как они надежны.

Фланцевый тип сцепки крепится на специальных площадках и имеет классификацию: по типу транспортных средств, по тоннажу.

Как добиться прочности соединения

Чтобы крепление фаркопа на автомобиле было прочным лучше всего воспользоваться сваркой. Конечно, снять буксировочную установку будет крайне проблематично, но вы можете быть уверены, что такой крепеж не будет шататься и не лопнет при большой нагрузке. Если вы хотите использовать съемные крепежи, тогда приобретайте стальные болты и гайки с хромированным покрытием (антикоррозийный слой).

Видео “Установка”

Из видео Вы узнаете, как установить на автомобиль фаркоп.

Установка и подключение электропроводки фаркопа своими руками, видео

Владельцам транспортных средств, не имеющим прицепного устройства, в некоторых ситуациях будет относительно нелегко. Если в гараже нет собственного грузовичка и нет возможности заказать услуги по перевозке, потребуется установить и подключить такое устройство, как фаркоп. Сделать это можно как посредством помощи профессионалов, так и самостоятельно. Прежде чем осветить вопрос, как произвести процесс установки данного приспособления, стоит разобраться с тем, что собой представляет фаркоп и для каких целей он используется.

Достаточно часто в обычной жизни приходится заниматься перевозкой такого груза, которые не вписывается по своим параметрам и размеру в багажник или салон автомобиля. Это могут быть разнообразные строительные материалы или крупные, негабаритные приобретения.

Чтобы разместить подобные вещи и покупки, потребуется наличие мини-трейлера, в который идеально войдет то, что необходимо перевезти с одного места на другое. К перевозимому грузу можно отнести все, начиная от мешка картошки и заканчивая бетономешалкой.

Для подключения подобного прицепа потребуется место для специального тягового устройства. По той причине, что им обладают далеко не все современные транспортные средства, часто требуется самостоятельно приобрести необходимые запчасти и осуществить такой процесс, как установка фаркопа.

Сделать самостоятельно или приобрести готовый?

Подобное приспособление можно приобрести в специализированном магазине или изготовить самостоятельно. Несмотря на то, что последний вариант позволит сэкономить немало материальных средств, многие предпочитают покупать уже готовый вариант от известных производителей. Это основано на определенных преимуществах:

  • Еще в процессе проектирования устройства формируется особая компьютерная модель, посредством которой можно определить вероятную нагрузку на основные крепления.
  • Фаркоп, который производится на заводе, перед реализационным этапом проходит большое количество разнообразных технических осмотров, причем на протяжении всего процесса изготовления. Проверки также осуществляются в отдельном департаменте управления.
  • Производитель, как правило, несет полную ответственность за свою продукцию и дает гарантию, что обычно документально засвидетельствовано. При возникновении непредвиденной ситуации клиент может связаться с компанией, которая произвела и установила устройство, и получить определенную помощь.

Рекомендуется не просто приобретать сцепление у известного производителя, но также заказывать у сотрудников компании его установку. Если установить фаркоп своими руками, а после он по какой-то причине выйдет из строя, рассчитывать на его гарантийный ремонт не придется.

Самостоятельная установка фаркопа

Чтобы произвести установку фаркопа без помощи услуг автосервиса, стоит выделить под данную работу примерно два или три часа и найти место для установки. Идеальным вариантом будет гараж, в котором есть специальная смотровая яма, которая позволит без особых проблем осуществить все требуемые работы.

Если приобрести уже готовый фаркоп, можно быть уверенным, что в комплектацию будут включены все требуемые для работы пластины металла, втулки, а также розетки и провода. Если этого нет, придется приобрести подобные детали самостоятельно.

Для качественной установки устройства потребуются следующие элементы и инструменты:

  • сам фаркоп;
  • необходимые крепления;
  • проводка;
  • нужного диаметра дрель;
  • гаечные ключи;
  • инструмент для снятия автомобильного бампера.

Есть такие модели автомобилей, где снятие бампера не требуется, все зависит от особенностей конструкции.

К предварительным работам можно отнести разметку мест, где потребуется проделывать отверстия для крепления, для этого используется обычный маркер. Для получения качественных отверстий требуется использовать сверло немного большего диаметра, чем используемые болты.

Важно! Во избежание разрушительной коррозии, места, где высверлены отверстия, обрабатываются специальным антикором. Только после этого прикручивается фаркоп.

Относительно крепления фаркопа все понятно, там главное следовать определенной инструкции. Особого внимания заслуживает подключение специальной электрической схемы для прицепа легкового транспортного средства, говоря иными словами – подключение контактов фаркопа.

По той причине, что прицеп, который присоединяется к автомобилю, в обязательном порядке должен передавать все аналогичные с транспортным средством сигналы, его электропроводку требуется подключить к автомобильной.

Обычно к конструкции фаркопа присоединена специальная площадка, на которую через какое-то время монтируется защищенный от разнообразных внешних влияний контактный разъем. Чтобы подключить легковой прицеп, очень часто применяется всего 6-7 из присутствующих 13 разъемов. Для прицепов, который выпускаются в России, как правило, устанавливаются специальные 7-разъемные розетки.

Важно! Перед подключением необходимо тщательно разобраться со всеми присутствующими видами штекеров. Стоит рассмотреть вопрос, касающийся того, какие контакты за какой разъем отвечают. Необходимо определиться со всеми целевыми задачами каждого из контактов, которые предназначены для разных штекеров.

Как правило, приобретенный фаркоп имеет специальную инструкцию относительно подключения. Если выдерживать полярность и соблюдать основные правила подключения, проблем с данным процессом не возникнет никаких. При грамотном подключении все лампы прицепа будут повторять сигналы, идущие от автомобиля.

Популярность такого важного для транспортировки груза устройства, как фаркоп, становится все выше. Он незаменим для эффективного присоединения используемого сцепного механизма для осуществления буксировки иного транспортного средства. Установить и подключить фаркоп не представляет собой ничего сложного. Достаточно следовать определенной инструкции и советам, изложенным в данной статье.

Пример установки фаркопа на Рено Логан (видео)

Как подключить розетку фаркопа автомобиля самостоятельно?

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

• Крепежная пластина.

• Крепежи.

• Розетка фаркопа для подключения прицепа.

• Комплект проводов.

• Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

• Гаечные ключи (лучше подготовить целый набор).

• Отвертки.

• Инструменты для демонтажа бампера или его подрезки.

• Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

• Соединительные клеммы для проводки, если таковых нет в комплекте.

• Термоусадка.

• Изоляционная лента.

• Паяльник.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля. Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Распиновка и подключение розетки фаркопа — автонастрой

Наши легковые машины не созданы для транспортировки груза. Возможностей багажника хватит для перевозки домашнего скарба или багажа, но для серьезных тяжестей или больших габаритов нужны другие варианты. Чтобы не убивать перегрузкой автомобиль, лучше и практичнее использовать прицеп. Выгоднее даже не покупать прицеп, а взять в аренду или попросить у друзей. Нехитрая конструкция прицепа позволяет изготовить его самостоятельно или заказать в специализированной конторы. Установить фаркоп на автомобиль и выполнить подключение розетки фаркопа можно своими руками. Если на вдумчивую и аккуратную работу времени нет, поручите вопрос подключения и распиновки контактов специалисту – так будет безопаснее.

Чем проще автомобиль, тем легче с ним работать. Объем зависит от того, насколько сложную схему подключения розетки фаркопа вы выберете. Возможно, необходимо будет провести небольшие контрольные испытания розетки подключив ее к проводке автомобиля.

Отправляемся в автомагазин или на автомобильный рынок и покупаем материалы, необходимые для монтажа и подключения:

  • корпус розетки для фаркопа с крышкой и резиновым уплотнительным кольцом. Обращаем внимание на нормальное прилегание всех деталей корпуса, отсутствие люфта или болтающихся в гнездах запрессованных латунных контактов, проверяем резьбы, состояние крепежных винтов на клеммах;
  • качественный одножильный провод, используемый в электропроводке автомобиля, сечение провода не меньше 1,5 мм2;
  • соединительные колодки, лучше использовать модель с гнездами для предохранителей.
  • полипропиленовый или металлический гофрированный шланг для изоляции жгутов проводов – 2-3 метра, и пару десятков пластиковых монтажных хомутов для фиксации жгутов проводки.
  • автомобильный силикон-прокладка, цвет и производителя выбирайте на свой вкус.

Совет!Перед сборкой розетки и подключением проводки рекомендуют проверить герметичность собранного корпуса розетки с установленными заглушками и крышкой путем обливания водой. Места возможного протекания влаги помечают и заделывают силиконом после окончательной сборки и монтажа.

СОБИРАЕМ РОЗЕТКУ ФАРКОПА, ПОДКЛЮЧАЕМ ПРОВОДКУ НА РАЗЪЕМАХ

На сегодняшний день наиболее употребляемый и используемый вариант для подключения электропроводки фаркопа – подключение 7-ми контактной розетки фаркопа.

Кроме нее автопроизводители выпускают 12-ти и 13-ти контактные варианты, применяемые в конструкциях более сложных и оборудованных прицепов, оснащенных электрическими приводами тормозов и датчиками блокировок колес.

СХЕМА ПОДКЛЮЧЕНИЯ К ПРОВОДКЕ АВТОМОБИЛЯ

Прежде, чем сверлить отверстия в полу или перегородках автомобиля, вам будет необходима цветная схема электропроводки и схема розетки фаркопа, по которой можно достоверно определять назначение и место подключения отдельных проводов. Вторым вопросом является проверка системы управления электрооборудованием. Если на вашем автомобиле световые приборы и сигнальные фонари работают без применения микропроцессора, можно смело отправляться на автомобильный рынок с указанным списком материалов.

Совет!Если нет возможности купить готовый набор проводов для подключения розетки, его можно изготовить своими руками. Часто для формирования жгута используют обычный провод ПВС 2*1,5 или 3*1,5, в зависимости от выбранной схемы подключения.

Теоретически для распиновки разъема фаркопа и формирования жгута подключения необходимо по одному одножильному проводу для подключения лампы стоп-сигнала, заднего указателя поворота, габаритных и противотуманных огней, подсветки номера транспортного средства. Дополнительно используем два провода для подключения в розетке массы и фонаря заднего хода, если таковой имеется. По пять одножильных на левый и правый фонарь и провод массы. Всего должно быть задействовано 11 жил проводов.

Можно упростить схему, если вспомнить, что на левом и правом фонарях сигнальные лампы габаритов, противотуманных огней, стоповых ламп и фонарей заднего хода управляются синхронно. Соответствующие разъемы на розетке технически возможно подключить одной, а не двумя жилами. Большинство автолюбителей так и поступают. Количество выделенных проводников уменьшается с 11 до 7, что соответствует числу разъемов на розетке фаркопа.

Важно!Оригинальная заводская проводка предусматривает подключение каждой лампы в задних фонарях отдельным проводом, заведенным в монтажный блок, находящийся в салоне автомобиля.

Причины для использования подобной схемы производителем очевидны:

Преимущества использования меньшего количества проводов очевидны: проще монтаж жгутов и распиновка контактов. Независимо от способа подключения на розетке, для работы любой из спаренных систем габаритных огней или стоп-сигналов отведено по одному контакту на 7-ми штекерной розетке.

Недостатки такой схемы видны невооруженным глазом – приходится использовать для питания трех ламп штатный провод, рассчитанный под нагрузку одной лампы. Трехкратная перегрузка по току значительно увеличивает риск перегрева и оплавления изоляции.

Хорошим вариантом является соединение проводов через коммутационную колодку, закрепив ее на самодельном кронштейне вблизи левого фонаря. До начала монтажа сверлим отверстия в полу багажника и одиночным проводом промеряем реальную длину жгута провода от соединительной колодки до розетки с 15% запасом. Далее выполняем следующие действия:

  • отрезаем пять проводов измеренной длины, маркируем их в соответствии с выбранными точками подключения;
  • вырезаем отдельно провод для подключения к контактам указателя поворота правого фонаря и провод подсветки номерного знака. Их длина отлична от предыдущих пяти, поэтому измерять и подключать к проводке автомобиля придется отдельно. Маркируем цветным фломастером;
  • зачищаем концы от изоляции на 10-12 мм, лудим их оловом;
  • в соответствии со схемой подключения закрепляем концы проводов в контактных гнездах розетки, устанавливаем резиновое кольцо, сворачиваем провода в жгут и протягиваем в гофрированный шланг;
  • после закрепления розетки на фаркопе автомобиля, согласно схеме, укладываем шланг со жгутом по размеченному ранее маршруту. Концы проводов жгута закрепляем на коммутационной колодке;
  • выполняем распайку розетки фаркопа как указано на схеме. Как вариант, можно обойтись без применения дополнительного монтажа, концы проводов припаять на подходящих участках проводки автомобиля, предварительно освободив их от изоляции с помощью нагретого паяльника. В местах соединения проводов наносим изоляцию и герметик.

Подключение проводами к разъемам обоих фонарей – действуем почти по науке. Потребляемый фонарями прицепа ток, распределяется на левую и правую ветки проводки фонарей автомобиля. Подключение по этой схеме становится более безопасным, перегрузка на провода спаренных фонарей снижается с утроенной до удвоенной. Позитив налицо.

Схема аналогична предыдущей, отличие заключается в необходимости подсоединять к контактам вдвое большее число проводов. Количество использованного одножильного провода и монтажных обжимных гильз или контактных фишек увеличится на 30 %.

Подключение проводки розетки фаркопа к автомобилю в соответствии с требованиями безопасности эксплуатации автомобиля

Схему можно назвать универсальной и рекомендовать к широкому применению. Для подключения розетки используется отдельный жгут проводов управления лампами задних фонарей, противотуманных огней и подсветки номера, подключаемый непосредственно на монтажном блоке. Точка подключения каждой жилы электропроводки прицепа находится до входной клеммы предохранителя и, соответственно, дополнительной нагрузки для него не создает. Для предупреждения замыканий дополнительный жгут необходимо обеспечить своей монтажной колодкой предохранителей, расположив ее в багажнике машины. Сложность такого подключения связана с необходимостью прокладывания в салоне автомобиля жгута проводов для подключения розетки фаркопа и затратами на приобретение дополнительного количества провода.

Если в конструкции автомобиля реализован контроль за состоянием электропроводки и светотехники с использованием микропроцессорной техники, подключать дополнительную проводку для работы с прицепом следует с применением специальных микрокоммутаторов. Учитывая сложность работ с подобными устройствами и выполнения монтажа, устанавливать дополнительную проводку для подключения прицепа лучше с помощью опытного специалиста – электрика.

РОЗЕТКА НА 13 КОНТАКТОВ – ЗАЧЕМ НУЖЕН ПЕРЕХОДНИК

Все больше различной прицепной техники иностранного производства становится доступной отечественному покупателю. Многие из предложенных на рынке и в автосалонах вариантов имеют достаточно серьезное электрическое оборудование, требующее дополнительного питания. Нередко такая техника оборудована не семи контактной, а 12-ти или13-ти контактной розеткой. В таком случае подключить ее к семипиновому разъему можно с помощью определенной модели переходника.

Подключение фаркопа прицепа на автомобиле (электрическая схема)

  В данной статье мы затронем тему установки и подключения электрической проводки для прицепа легкового автомобиля, то есть для контактов фаркопа. Сразу начнем с аксиом. Все знают, что для перевозки прицепа и грузов на нем, на автомобиль должен быть закреплён  фаркоп или как его еще называют, прицепное устройство.
  В настоящее время, для легковых автомобилей, используются фаркопы со сцепным шаром. При этом размеры такого шара стандартизированы, но это тема другой статьи. Мы же здесь и сейчас рассмотрим лишь электрическую часть по установке фаркопа.  То есть разберем куда подключаться в машине, как работать с управляющим сигналом, какая должна быть розетка сопрягающаяся с вилкой на прицепе.

Розетки и вилки устанавливаемые на фаркоп

Сразу скажем, что в данном абзаце приведены розетки для фаркопов легких прицепов (разрешенная масса до 750 кг). Если вы что-то ищете про грузовые прицепы, это не к нам! Так вот, к конструкции фаркопа на автомобиле прикреплена площадка. Именно на эту площадку и устанавливается защищенный от внешних воздействий контактный разъем - розетка. Как правило это стандартные разъемы.

Для подключения легкового прицепа используются 7 и 13 контактные розетки - разъемы

Для Российских прицепов на фаркоп, как правило, устанавливаются 7 контактные розетки. Розетка с 13 выводами используется для стран запада (Америка, Европа), так дополнительные контакты отвечают за включение противотуманных фар и дополнительного оборудования в домах прицепах.



Внешний вид 7-ми контактной розетки устанавливаемой на большинство отечественных прицепов.



Внешний вид розетки для подключения 13 контактного штекера (с дополнительными контактами)

 Теперь разобравшись  с видами штекеров, рассмотрим вопрос о том, какие все-таки контакты за что отвечают. То есть определимся с  целевыми задачами каждого из контактов для разных штекеров.

Обозначение выводов на вилке - розетке фаркопа для подключения прицепа

 Далее приведены схемы для выводов - контактов. Рассмотрены как раз два выше оговоренных случая, для 7 и 13 контактной розетки. С указанием функции каждого из контактов.

Выводы контактов 7 контактного штекера (слева на рисунке) и 13 контактной розетки (справа на рисунке). Обратите внимание, что для 7 контактной розетки и 13 контактного штекера, контакты соответственно должны быть расположены зеркально, ведь это ответная часть.

Расшифровка относится как к 7, так и 13 контактному разъему-вилке

1 Левый поворот (Желтый)
2 Задний противотуманный фонарь (Синий)
3 Земля для контактов с 1 по 8 (Белый). То есть для 13 контактного разъема фаркопа, существует еще контакты заземления, об этом ниже
4 Правый поворот (Зеленый)
5 Левая сторона габаритов и подсветки номера (Коричневый)
6 Стоп-сигналы (Красный)
7 Правая сторона габаритов и подсветки номера (Черный)
8 Задний ход (Розовый)
9 +12В с аккумулятора (Оранжевый)
10 +12В при наличии зажигания (Серый)
11 Земля для контакта 10 (Бело-черный)
12 Сигнальный провод (обычно запасной) (Бело-синий)
13 Земля для контакта 9

Возможны другие цвета проводов, указаны наиболее популярные.

 Стоит заметить если у вас уже стоит 13 или 7 контактная розетка, а прицеп оборудован штекером не совпадающей по количеству контактов, то здесь можно применить адаптер - переходник, а не переделывать подключение штекера или розетки. Часть контактов для подключения на адаптере может отсутствовать, так как на 7 контактом штекере, на 6 контактов меньше, чем на 13 контактном разъеме.

Адаптер для подключения проводки прицепа к проводке автомобиля, в случае применения разных стандартов.

Теперь о подключении электрических проводов к проводке в машине. Смотрим.

Подключение проводки розетки фаркопа прицепа к электрической схеме автомобиля

После того, как вы определились с подключаемыми розетками, необходимо осуществить присоединение проводки розетки к электрической схеме автомобиля. Подключение можно проводить используя специализированные разъемы. Более подробно в статье «Подключения проводов к проводке в автомобиле».  Или вовсе зачистить проводку, сделать скрутку, а потом припаять провода.
 Кстати, в некоторых случаях в машине уже можно найти штекер предполагающий подключение к розетке фаркопа. Однако от такого штекера не будет идти "косы" проводов до розетки фаркопа. Скажем у Toyota Land Cruiser Prado 150 есть штекер под обивкой с левой стороны задка. То есть надо открыть дверку, где установлен домкрат, там можно будет найти вот такой штекер. (...виднеется домкрат)

А распиновка к нему такая...

Собственно теперь и останется найти ответную часть для штекера или просто вставить провода и пробросить их до розетки фаркопа.

Если специального штекера нет, то подключение лучше производить в районе колодки жгута одной из задних фар. Однако один из проводов все же придется тянуть от другого указателя поворота, то есть от противоположной блок- фары.

Еще одной проблемой является то, что в современных автомобилях при подключении к проводке может возникнуть некорректная работа световой индикации прицепа и автомобиля. Все дело в том, что схемотехника цепей проводки автомобиля изначально рассчитана на определенное сопротивление и ток. Так при подключении дополнительной нагрузки происходит уменьшение внутреннего сопротивления цепи, что вызывает повышенное потребление тока. Увеличение мощности провоцирует срабатывание автоматической системы защиты. Фактически автоматика может воспринимать данное вмешательство как короткое замыкание. В итоге простого подключения к проводам может быть мало, точнее они не обеспечат нормальной работы указателей поворотов, стоп - сигнала...

 В этих случаях применяют согласующий электрический адаптер с высоким внутренним сопротивлением, то есть с  управляющими цепями низкого тока, которые собственно говоря и подключены в схему световой индикации авто. Такой адаптер обеспечивает питание светотехники через альтернативный источник питания. То есть к нему необходимо будет тянуть еще и дополнительное питание с аккумулятора. Также такой блок может называться - smart connect, если перевести c английского, то звучит как - умелое подключение. Перевод говорит сам за себя.
 Если у вас нет такого модуля, то можно "схитрить". Для этого можно использовать реле, которые фактически будут управлять питающим напряжением для указателей поворота прицепа. Именно с ними появляются самые большие проблемы. При желании и необходимости, реле можно также установить и на другие функции, будь то габариты, стоп-сигнал, противотуманные фары (если они есть).

 Как видно из электрической схемы, которая по свой сути является схемой для подключения прицепа с 7 контактной розеткой, реле питаются от управляющих сигналов указателей поворотов, но для питания ламп на прицепе, используют альтернативное питание + 12 вольт. Его необходимо взять после замка зажигания, то есть оно должно появляться тогда, когда автомобиль заведен.

Именно с указателями поворотов чаще всего возникают проблемы с подключением. Поэтому для них на схеме выше и приведены реле. Если у вас не получится корректно подключить другие функции, то как мы уже сказали, используйте управляющие реле и для них. Вот такая электрическая схема. Практически это полная аналогия предыдущей, разве что реле здесь применяется для всех опций.

 Еще один вариант преобразовать управляющие сигналя с высоким внутренним сопротивлением не влияющим на работу схемы автомобиля, но при этом обеспечивающим силовое питание ламп прицепа это использование  полупроводниковых приборов. Вот такая схема.

Можно использовать электронный переключатель. BTS443P. Он намного меньше реле, не клацает, обладает высокой надежностью, может работать с напряжением как 12, так и 24 вольта. Управляющий сигнал приходит на ключ транзистор, а далее на сам переключатель. В зависимости от того, сколько у вас ламп планируется подключить по подобной схеме, столько и делаем электрических сборок.

Подводя итог о подключении розетки фаркопа (ТСУ) к проводке машины

 Теперь зная о особенностях подключения розетки прицепа на фаркопе автомобиля вы сможете сделать для себя вывод об объеме проводимых работ, о их сложности и определитесь с альтернативой подключать ли проводку прицепа самостоятельно, либо доверить ее мастерам автосервиса. По крайней мере осведомлен, значит вооружен! Ну и для примера механической установки фаркопа на автомобиль, можно посмотрет статью "Установка тягово-сцепного устройства (фаркопа) ВАЗ 2110 2111 2112".

Подключение фаркопа - розетки, провода, блоки согласования

Каталог розеток, проводов, блоков согласования для подключения фаркопа на alta-karter.ru один из самых больших в Рунете. В продаже имеются все комплектующие, которые могут вам пригодиться. Большинство моделей есть в наличии, и мы отправим заказ сразу после поступления вашей заявки.

Что именно мы вам предлагаем?

Если вам нужна электрика для фаркопа от Bosal, Thule, Thule и других известных производителей дооборудования для авто, можете не искать цену ниже. В нашем интернет-магазине действуют, пожалуй, самые лучшие условия для владельцев машин. Судите сами: шары, блоки согласования, розетки и другая электрика для фаркопа, представленная в разделе, имеет оптовую стоимость, при этом данные аксессуары мы продаем в розницу. Это замечательная возможность сэкономить.

География продаж — Россия и Казахстан

Недорогие комплекты электрики для фаркопа, которые заслужили множество положительных отзывов у экспертов, мы отправляем с доставкой. Вариантов много: это могут быть «Почта России», транспортные компании и т. д. Оптимальный способ получения товара вы выбираете сами. Для этого необходимо указать город проживания.

Спецпредложение для автовладельцев Москвы

В данном интернет-магазине вы можете не только купить электрику для фаркопа, но и заказать ее подбор по марке автомобиля и подключение — установка осуществляется специалистами нашего собственного сервисного центра. Выбранное вами дооборудование будет доставлено туда на следующий день. Вам лишь остается согласовать время обращения к мастерам, чтобы не ждать в очереди.

Почему электрика для фаркопа должна быть очень надежной?

Представьте себе сумму ущерба, который придется возместить пострадавшей стороне, если прицеп, прикрепленный к вашему автомобилю, вдруг оторвется. Причем не на пустынной проселочной дороге, а в городе или на трассе, где поток движения очень интенсивный. И хорошо еще, если обойдется без человеческих жертв. А виной ДТП может стать просто некачественный комплект электрики для фаркопа.

Чтобы избежать форс-мажора, рекомендуем выбирать дооборудование для машин только у проверенных производителей. Решив купить электрику для фаркопа на нашем сайте по фото, вы получаете брендовую продукцию для автомобиля, протестированную в самых сложных условиях. Придерживайтесь инструкции, и фирменные аксессуары не подведут! А чтобы купить комплект электрики для фаркопа, который лучше всего подойдет вашей марке автомобиля, получите бесплатную консультацию нашего менеджера. Это можно сделать по телефону в Москве +7 (495) 215-02-45 или обратившись на горячую линию по России 8 800 555-02-76.

Для чего нужна электрика к фаркопу?

Современные автомобили для повышения безопасности оснащены компьютером. Он контролирует все функции ТС в процессе его эксплуатации с целью предотвратить перегрузки и возможные повреждения системы. Поэтому крайне важно соединить электрику фаркопов с электрическими цепями транспортного средства, тем самым обеспечив надежную связь установленного дополнительного оборудования с бортовым компьютером, что гарантирует его эффективность и долговечность. Комплект электрооборудования прицепного устройства служит для обеспечения прицепа или велобагажника электропитанием от сети автомобиля.

При выборе электрики Вы должны определиться по двум вопросам: какой тип розетки и вариант электропроводки предпочтителен?

Розетка фаркопа: виды

Розетки, входящие в электропакет, различаются по количеству контактов:  7- или 13-полюсные. В России обычно используется стандартная 7-контактная, подходящая для обычных прицепов. Для подключения более сложных прицепов или автодомов необходима 13-штекерная.

Тип электрики для фаркопа

Если Вы владелец "немолодого" автомобиля, у вас есть возможность выбрать из универсальной электрики, с блоком согласования (Smart Connect) и оригинальной штатной, разработанной для конкретнй модели ТС. Для современных авто подходит последний вариант проводки, который гарантирует правильное выполнение всех функций, присущих вашему "железному коню".

показано: c 1 по 30 из 157

Как подключить розетку фаркопа автомобиля самостоятельно? — Рамблер/авто

Фаркоп есть практически на каждом автомобиле, а если и нет – то прикрепить его не составит особого труда. Но вот более сложная задача – это подключение розетки фаркопа к автомобилю, чтобы в дальнейшем к нему также можно было подключить и прицеп. Процедура эта является обязательной, так как ездить с неподключенным прицепом запрещают правила дорожного движения. Именно по этой причине мы сегодня попробуем разобраться, как самостоятельно подключить фаркоп, то есть разберем электросхему подключения прицепа легкового автомобиля.

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю? Знакомимся с двумя основными способами подключения проводки фаркопаДополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Какие материалы понадобятся для подключения розетки фаркопа к автомобилю?

В классическом варианте, если вы покупаете фаркоп для установки на свое авто, вместе с ним же в комплекте должны продаваться и все необходимые для подключения материалы. Если же нет, этот комплект необходимо будет приобрести отдельно. Что же для этого потребуется?

Крепежная пластина.

Розетка фаркопа для подключения прицепа.

Комплект проводов.

Схема подключения прицепа с распиновкой розетки фаркопа.

Помимо этого, придется самостоятельно позаботиться об инструментах для работы. В частности, вам понадобятся:

Гаечные ключи (лучше подготовить целый набор).

Инструменты для демонтажа бампера или его подрезки.

Дрель и сверла (только в том случае, если на автомобиле не предусмотрено место под фаркоп и розетку).

Соединительные клеммы для проводки, если таковых нет в комплекте.

Изоляционная лента.

Если у вас нет специального комплекта для подключения проводки, то провода обязательно выбирайте многожильные с сечением не меньше 1,5 мм2. Для проводки идеально подойдут только медные провода. Приступая к работе, также не забудьте поснимать с автомобильного аккумулятора клеммы, чтобы полностью обесточить сеть и не подвергать себя опасности.

Знакомимся с двумя основными способами подключения проводки фаркопа

При самостоятельном подключении проводки фаркопа можно прибегать либо к стандартному способу подключения, либо к универсальному. Первый вам подойдет в том случае, если и на фаркопе вашего автомобиля, и на прицепе уже есть специальные разъемы, которые при необходимости можно будет соединить. По сути, в таком случае придется всего лишь внимательно изучить распиновку разъема прицепа легкового автомобиля, что зачастую можно сделать при помощи эксплуатационной инструкции автомобиля. Трогать электрическую сеть совсем не придется.

Во всех остальных случаях, особенно когда вам приходится самостоятельно монтировать на автомобиль и фаркоп, и розетку, подойдет только универсальный метод подключения. Но все же рассмотрим и первый, и второй способы.

Стандартный способ

Чтобы подключить саму розетку фаркопа, необходимо вначале внимательно ознакомиться со схемой ее подключения и распиновкой розетки прицепа. После этого вам необходимо найти колодку жгута любого из задних фонарей автомобиля. Именно к этому жгуту нужно будет подсоединить розетку, для чего будут использоваться подходящие разъемы.

Очень часто автоконструкторы предусматривают в конструкции транспортного средства специальное окошко, через которое удобно просовывать провода. Но при подключении у вас обязательно должен остаться один провод, который нужен для подключения второго поворотника автомобиля.

Что касается способа соединения проводов, то для этого можно либо использовать объемные клипсы, либо же фиксировать соединения путем пайки (предварительно с проводов необходимо будет снять небольшой участок изоляции).

В такой работе самое главное – ни на шаг не отходить от схемы подключения розетки фаркопа. В противном случае вы рискуете не только повредить новый фаркоп, но и всю электропроводку своего автомобиля. Если нет уверенности в собственных силах – рекомендуем доверить задачу профессиональным автоэлектрикам.

Универсальный способ подключения

Если у вас более современный автомобиль, на котором электронный блок управления, использовать стандартный метод мы не рекомендуем. Дело в том, что ЭБУ полностью контролирует работу заднего освещения, и если вы вмешаетесь в целостность проводки, компьютер может выдать ошибку и вовсе прекратить всякое освещение.

Важно! Стоит понимать, что при подключении дополнительной розетки, а к розетке прицепа, увеличится норма энергопотребления.

Поэтому, помимо всех перечисленных материалов, вам необходимо будет также подготовить так называемый блок «согласования». Если он у вас есть, то сам блок «согласования» нужно будет подключить непосредственно к электрической сети автомобиля. Он будет подавать на заднюю светотехнику необходимые сигналы, тогда как основной ЭБУ не сможет распознавать дополнительное устройство и не будет препятствовать подключению и использованию розетки фаркопа. Далее проделываем то же самое, что и в предыдущем методе – соединяем между собой провода от заднего освещения автомобиля и розетки фаркопа, при этом не забывая о необходимости надежной изоляции.

Дополнительные нюансы, о которых нужно помнить при подключении розетки фаркопа

Столкнувшись с такой трудностью как подключение розетки фаркопа к автомобилю и необходимостью разобраться в схеме электропроводки на прицепе, многие любители не рискуют самостоятельно браться за электрику и решаются на риск, выезжая на проезжую часть с неподключенным прицепом. Стоит понимать, что таким образом вы очень сильно осложняете ситуацию на дороге и можете стать причиной аварии, поскольку другие участники движения не обязуются быть максимально внимательными к вашим маневрам.

При отсутствии подключения прицепа к розетке фаркопа вы можете получить штраф от патрульных. По этой причине, даже если ваша розетка уже подключена, не поленитесь перед каждой поездкой еще раз удостовериться в работоспособности проводки, чтобы не лишиться немалой суммы денег.

В целом же подключить проводку фаркопа совсем не сложно, главное хорошо разобраться в схеме подключения прицепа и распиновке розетки фаркопа. Стоит также помнить, что существуют разные виды розеток, но при этом важно, чтобы розетка фаркопа и прицепа совпадали. В противном случае, даже если с проводкой все будет нормально, подсоединить прицеп у вас не получится.

Схема подключения прицепа

и помощь по установке

Оснащение вашего автомобиля надлежащей буксировочной проводкой

Для любого транспортного средства, буксирующего прицеп, требуется соединительная проводка прицепа для безопасного подключения задних фонарей, сигналов поворота, стоп-сигналов и других необходимых электрических систем.

Если ваш автомобиль не оборудован исправным жгутом проводов прицепа, существует ряд различных решений, которые идеально подходят для вашего конкретного автомобиля. В этом руководстве, вместе с цветной схемой проводки прицепа для каждого типа вилки, рассматриваются все доступные решения, включая индивидуальную проводку, монтажную проводку и замену проводки.

Если вы хотите заменить проводку на своем прицепе, ознакомьтесь с нашим руководством по замене проводки прицепа.

3 Варианты установки электропроводки прицепа на вашем автомобиле

Вариант A: Установка нестандартной проводки

Специальная электропроводка - идеальное решение для установки проводки освещения прицепа на вашем автомобиле. Изготовленный на заказ жгут проводов или Т-образный соединитель - это жгут проводов для конкретного автомобиля, который подключается без каких-либо добавок и обеспечивает стандартный выходной разъем, например, 4-контактный плоский.

Вся нестандартная проводка CURT поставляется с точными компонентами, необходимыми для полной установки на транспортном средстве, включая специальные вилки и электрический преобразователь, если это необходимо.

Пример установки нестандартного жгута проводов Видео

Два типа нестандартной проводки
Пользовательские жгуты проводов

Пользовательский жгут проводов имеет несколько заглушек, которые вставляются в задний фонарь автомобиля в виде буквы «Т», питаясь напрямую от задних фонарей или от прямого подключения аккумуляторной батареи и обеспечения стандартного разъема проводки фонаря прицепа.Хотя для нестандартных жгутов проводов обычно требуется две или более точек подключения, сращивание и пайка по-прежнему не требуются.

Специальные разъемы для проводки

Хотя некоторые автомобили могут не быть оснащены стандартным разъемом для проводки прицепа, они могут иметь специальную розетку, специально предназначенную для установки проводки, предоставленную производителем транспортного средства. В нестандартном разъеме проводки используется один штекер для подключения к заводской розетке и обеспечивается стандартный разъем проводки прицепа.

Электропроводка прицепа с оригинальным оборудованием для USCAR

Другой тип нестандартной проводки - это проводка от оригинального оборудования (OE) или проводка USCAR.Некоторые автомобили поставляются со стандартизированной розеткой USCAR, которая обеспечивает точку подключения для жгута проводов CURT OE.

Как и Т-образный соединитель, жгут проводов оригинального оборудования подключается к розетке USCAR без необходимости резки, сращивания или пайки, и он обеспечивает стандартный вывод проводки прицепа, такой как 4-контактный плоский или 7-контактный нож для RV.

Узнайте больше о проводке USCAR

Вариант B: Монтажная проводка преобразователя задних фонарей

Если нестандартная проводка недоступна для вашей конкретной марки и модели, может потребоваться преобразователь задних фонарей для оснащения вашего автомобиля правильным подключением проводов фонаря прицепа.

Преобразователь задних фонарей или электрический преобразователь подключаются к вашему автомобилю и обеспечивают стандартный разъем проводки вилки прицепа, обычно четырехконтактный. Преобразователь преобразует сложную систему электропроводки транспортного средства, чтобы она была совместима с простой системой электропроводки вашего прицепа. Чтобы узнать больше о системах электропроводки автомобиля, ознакомьтесь с нашим руководством по системам электропроводки автомобиля.

Пример установки монтажной проводки Видео

Вариант C: Замена проводки автомобиля и прицепа

Если проводка вилки прицепа на вашем автомобиле или прицепе повреждена или работает неправильно, вы можете заменить разъем с помощью CURT вставная вилка или розетка.

Вилки (со стороны прицепа) и розетки (со стороны автомобиля) доступны во всех стандартных форматах и ​​могут быть вставлены в существующую буксировочную проводку. Найдите ниже схему подключения фонаря прицепа, которая соответствует вашей существующей конфигурации.

Если вы полностью меняете электромонтаж прицепа, ознакомьтесь с нашим руководством по ремонту прицепа.

Как подключить фары прицепа

4-контактная схема подключения прицепа

Следование стандартному методу подключения разъема прицепа жизненно важно для безопасности вашего автомобиля во время буксировки.Подключение проводов неправильного цвета приведет к несоответствию функций задних фонарей и путанице на дороге.

Используйте эту 4-контактную схему подключения, чтобы правильно подключить 4-проводную вилку прицепа.

• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

4-проводной прицеп

Схема подключения 5-контактного прицепа

5 -контактная проводка прицепа очень похожа на 4-контактную, но добавляет синий провод для фонарей заднего хода или заднего хода.

Не на всех прицепах есть фонари заднего хода, поэтому подумайте о своем собственном прицепе, когда подключаете 5-контактную вилку.

• Синий Фонари заднего хода
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
• Коричневый Задние фонари
º Белый Земля

5-проводной прицеп

6-контактный прицеп Схема подключения

В 6-контактной проводке прицепа добавлены две новые функции: провод для подключения тормозов прицепа и провод для вспомогательного питания +12 В.

6-контактная проводка

наиболее распространена на прицепах с гибкой шеей и позволяет использовать ее с контроллером тормозов.

• Коричневый Задние фонари
• Синий Электрические тормоза
• Зеленый Правый поворот / тормоза
• Желтый Левый поворот / тормоза
º Белый Земля
• Черный +12 В

6- Wire Trailer

Круглая 7-контактная электрическая схема

7-контактную круглую вилку прицепа следует отличать от 7-контактной вилки для лезвий RV.Подключение и размещение проводки разные.

Обязательно проверьте свой собственный разъем прицепа перед подключением проводов.

º Белый Земля
• Коричневый Задние фонари
• Зеленый Правый поворот / тормоза
• Красный Вспомогательный усилитель
• Желтый Левый поворот / тормоза
• Черный Задний фонарь
• Синий Электрический тормоз

7-проводной прицеп (круглые штыри)

Схема подключения 7-контактного прицепа с отвалом RV - SAE

Не следует путать конфигурацию SAE 7-контактного разъема для лезвия RV с традиционной конфигурацией.Разные цвета проводов используются для разных функций.

Проверьте свой собственный трейлер перед подключением проводки.

• Коричневый Задние фонари
• Желтый
Левый поворот / тормоза
º Белый
Земля
• Синий
Электрические тормоза
• Зеленый
Правый поворот / тормоза
• Оранжевый
+12 В
• Серый
Фонари заднего хода

7-проводной прицеп (RV Blade - SAE)

Схема подключения 7-контактного прицепа RV Blade - традиционный

7-контактная проводка прицепа является одной из самых популярных конфигураций проводки, особенно традиционной по сравнению с SAE J2863.

Используйте эту схему подключения 7-контактного прицепа, чтобы правильно подключить 7-контактный штекер прицепа.

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

Прицеп с 7 проводами (RV Blade - Традиционный)

Примечание. Не все прицепы оснащены фонарями заднего хода (желтый провод).Положение этого провода может отличаться в зависимости от вашей конкретной настройки.

Цвета и схемы электропроводки прицепа

Примечание. Цвет заземляющего провода на всех типах вилок прицепа всегда белый. Другие цвета различаются по функциям в зависимости от конфигурации.

Загрузить полную таблицу

7-позиционный отвал RV - традиционная конфигурация

• Зеленый Задние фонари
• Красный Левый поворот / тормоза
º Белый Земля
• Синий Электрические тормоза
• Коричневый Правый поворот / тормоза
• Черный +12 В
• Желтый Фонари заднего хода

7-позиционный передний отвал - SAE J2863 Конфигурация

• Коричневый Задние фонари
• Желтый
Левый поворот / тормоза
º Белый
Земля
• Синий
Электрические тормоза
• Зеленый
Правый поворот / тормоза
• Оранжевый
+12 В
• Серый
Фонари заднего хода

Различия в 7-контактной проводке прицепа

Традиционная конфигурация

Традиционная 7- Формат отвала way RV обычно используется на 5-колесных прицепах, туристических прицепах и кемпингах.Цвета проводки прицепа для этой конфигурации отличаются от цветов для конфигурации SAE.

Конфигурация SAE J2863

7-позиционный отвал SAE J2863 для жилых автофургонов обычно используется на прицепах с гибкой шеей, грузовых прицепах, грузовых прицепах и прицепах с оборудованием.

Общие разъемы по типу прицепа

Прицепы оснащены вилками разных типов в зависимости от их электрических компонентов. В таблице ниже приведены примеры распространенных прицепов и типов вилок, которые они обычно используют.

Прицеп
Тип
Общий
Тип разъема
Альтернативный вариант
Типы разъемов

Коммунальный прицеп

4-ходовая квартира

6-ходовой раунд

Самоходный отвал с 7 направлениями

Лодочный прицеп без тормозов

4-ходовая квартира

7-позиционный отвал RV (редко используется)

Лодочный прицеп с тормозами

5-ходовая квартира

6-ходовой раунд

Самоходный отвал с 7 направлениями

Кемпер выдвижной

Квадрат с 6 участками

6-ходовой раунд

Прицеп туристический

Самоходный отвал с 7 направлениями

6-ходовой раунд

7-ходовой раунд

Прицеп 5-ти колесный

Самоходный отвал с 7 направлениями

6-ходовой раунд

Прицеп Gooseneck

6-ходовой раунд

Самоходный отвал с 7 направлениями

Узнайте больше о различных типах прицепов здесь.Функции выбора цветов проводки прицепа см. На приведенных выше схемах электропроводки.

Буксировка 101 Содержание

Схема с 7 направлениями - Центр грузовых автомобилей и трейлеров AJ

Это руководство поможет вам. Если вы не можете понять свою проводку даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров. Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Это устрашающая вилка для трейлеров и жилых автофургонов с 7 направлениями, которую мы все знаем и любим. Большинство новых автомобилей, оснащенных буксирным комплектом, имеют разъемы. Они тоже нужны прицепам с электрическими тормозами. 7-контактный разъем для прицепа - это разъем диаметром около 2 дюймов, который позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода. Он обычно используется для буксировки тяжелых грузовых прицепов, алюминиевых прицепов, самосвальных прицепов, ландшафтных прицепов, прицепов для оборудования, а также открытых и закрытых автоэвакуаторов.

Здесь, в AJ’s, мы слишком хорошо знакомы с несчастными случаями, которые случаются у людей с розетками; забывая отключиться и отрываясь, волоча по земле. При всех злоупотреблениях и повседневном износе вы рано или поздно можете обнаружить, что ремонтируете или заменяете один из них.

Если вы когда-нибудь смотрели на разъем для трейлера на 7 мест, вы, вероятно, стояли там и почесывали затылок в замешательстве. Мы сделаем все возможное, чтобы упростить это, в основном с помощью хорошей диаграммы с цветовой кодировкой.Загрузите приведенное ниже руководство, распечатайте его и сохраните в своем наборе инструментов для использования в будущем.

При обращении к схеме 7-контактной вилки RV убедитесь, что вы смотрите на вилку так, как показано на схеме. Если провода перевернуты, возникнут проблемы. Имейте в виду, что не всегда бывает так просто подобрать цвета, как вы могли бы сделать. Подбирайте функции, а не цвета. Убедитесь, что провод заземления, обычно белого цвета, надежно прикреплен к раме как со стороны грузовика, так и со стороны прицепа.Заземляющий провод должен быть достаточно большим, чтобы выдерживать всю нагрузку, не зависит от заземления через шар.

Смажьте свечу прицепа. Тонкий слой смазки поможет предотвратить образование оксида меди. Это зеленое вещество, которое образуется при контакте кислорода из воздуха или воды с медью. Вы можете подумать, что резиновые колпачки защищают пробку, но они, как правило, задерживают воду.

Если ваши стоп-сигналы работают или габаритные огни работают, но ничего не работает, когда вы включаете оба одновременно, ваш прицеп не заземлен на грузовик.Итак, если вы нажмете на тормоз и все огни прицепа погаснут, вам необходимо заземлить прицеп на грузовик с помощью провода заземления.

7-полосная направляющая для вилки для трейлера на колесах
(Распечатайте это руководство и сохраните для использования в будущем.)

Как подключить 7 штекеров
(Распечатайте видеозаметки для использования в будущем.)

Желаем удачи и счастливой буксировки!

Это всего лишь руководство, которое поможет вам. Если у вас возникли трудности с подключением проводов даже после прочтения этого руководства, обратитесь за помощью к своему МЕСТНОМУ механику или в магазин трейлеров.Мы предлагаем это, потому что сложно диагностировать проблему с проводкой по телефону или через чат.

Если вы живете в нашем городе, свяжитесь с нами, чтобы назначить время ремонта вашего прицепа.

Если вы ищете новый трейлер, загляните в наш инвентарь сейчас.

Как подключить фары прицепа

Перед тем, как буксировать прицеп, убедитесь, что он имеет исправные фонари. Поскольку монтажные работы, связанные с электричеством, пугают многих владельцев транспортных средств, они предпочитают, чтобы специалисты в магазинах прицепов сделали работу за них, а не пытались выяснить, как все работает.Однако в простейшем сценарии подключения фар прицепа, если вы купили новый автомобиль, единственное, что вам нужно будет сделать, это найти на нем заводской разъем и получить правильный жгут, чтобы прикрепить его к трейлер.

Давайте посмотрим, какие типы разъемов сегодня используются в индустрии электромонтажных работ для прицепов. В то время как базовая конфигурация представляет собой 4-контактный плоский разъем с одним охватывающим и тремя охватывающими концами, вы можете встретить разъемы с семью контактами для дополнительных функций, требующих подключения, включая тормоза с электрическим приводом, источник питания для лебедки и т. Д.

Основы: 4-контактный разъем

Это наиболее распространенный сценарий. Он имеет три полюса для основных функций (ходовые огни, указатели поворота и стоп-сигналы) и один штырь для заземления. Этот разъем обычно используется на большинстве легких прицепов. Со стороны транспортного средства будет гнездовой разъем, а у жгута проводов прицепа / жилого автофургона - вилка. При подключении фар прицепа убедитесь, что жгут проводов удален от всего, что может повредить провода.

4-контактный разъем: Расшифровка цветового кода электропроводки прицепа

  • GREEN - Правые поворотные огни / тормоза
  • ЖЕЛТЫЙ - левый поворотник / тормоз
  • BROWN - задние фонари / ходовые огни
  • БЕЛЫЙ - провод заземления

Основы: 5-контактный разъем

Прицепы длиннее 15 футов и тяжелее 1500 фунтов должны иметь тормозную систему, то есть еще один контур для гидравлических тормозов.Пятый провод (синий) предназначен для фонарей заднего хода; это соединение необходимо для отсоединения гидравлического сцепного устройства или привода прицепа, когда транспортное средство движется задним ходом, таким образом деактивируя тормоза на прицепе.

5-контактный разъем: Расшифровка цветового кода электропроводки прицепа

  • GREEN - Правые поворотные огни / тормоза
  • ЖЕЛТЫЙ - левый поворотник / тормоз
  • BROWN - задние фонари / ходовые огни
  • БЕЛЫЙ - провод заземления
  • СИНИЙ - Фары заднего хода

Основы: 6-контактный разъем

Помимо основных функций, этот разъем имеет еще 2 порта для управления электрическим тормозом (синий) и питания 12 В (черный или красный).

6-контактный разъем: Расшифровка цветового кода электропроводки прицепа

  • GREEN - Правые поворотные огни / тормоза
  • ЖЕЛТЫЙ - левый поворотник / тормоз
  • BROWN - задние фонари / ходовые огни
  • БЕЛЫЙ - провод заземления
  • СИНИЙ - Фары заднего хода
  • ЧЕРНЫЙ - блок питания 12В

Основы: 7-контактный разъем

7-контактные разъемы

позволяют выполнять все функции, обеспечиваемые 6-контактными разъемами (три основные функции освещения, электрические тормоза и дополнительный источник питания), с седьмым проводом для резервного освещения.По сути, это еще одна цепь 12 В, обычно используемая для блокировки заднего хода / заднего хода для тормозов прицепа.

7-контактный разъем: Расшифровка цветового кода проводки прицепа

  • GREEN - Правые поворотные огни / тормоза
  • ЖЕЛТЫЙ - левый поворотник / тормоз
  • BROWN - задние фонари / ходовые огни
  • БЕЛЫЙ - провод заземления
  • СИНИЙ - Фары заднего хода
  • ЧЕРНЫЙ - блок питания 12В
  • ФИОЛЕТОВЫЙ - фары заднего хода / заднего хода

Электропроводка для прицепа грузовика: опции и пакеты

Теперь, когда вы знаете типы разъемов, вы должны определить, что у вас есть на вашем автомобиле, чтобы подключиться к прицепу.Многие современные тягачи и внедорожники, особенно автомобили «большой тройки», поставляются с заводскими комплектами прицепов в рамках программы USCAR. Эта организация (Совет Соединенных Штатов по автомобильным исследованиям) объединила трех крупных американских автопроизводителей (Chrysler, Ford и GM) в их намерении продвигать автомобильные технологии. Они разработали универсальный соединитель для прицепов, который используется на их автомобилях с 1990-х годов. Чтобы определить, как подключить фары прицепа, вам необходимо знать, есть ли на вашем автомобиле установленный на заводе комплект прицепа и доступен ли на рынке для него Т-образный соединитель plug-and-play.

  • Если ваш автомобиль был предварительно подготовлен для буксировки, он может иметь заводское соединение жгута проводов прицепа (разъем USCAR) в заднем бампере. Это лучший вариант, вам нужно будет купить только соответствующий жгут проводов с подходящими разъемами на каждом конце.
  • Если ваша последняя модель легкового автомобиля, грузовика или внедорожника не оснащена заводским комплектом прицепа, вы можете использовать Т-образный соединитель, сделанный специально для вашей марки и модели. Этот жгут проводов между автомобилем и прицепом создает стандартное соединение проводов прицепа, подключаясь к жгуту проводов автомобиля и заднему фонарю, а затем проложив 4-сторонний жгут к задней части автомобиля.
  • Если у вас есть более старый автомобиль, скорее всего, на нем не будет ни установленной на заводе комплектации прицепа, ни Т-образных соединителей. В этом случае вы можете воспользоваться одним из универсальных комплектов электропроводки для прицепа, предлагаемых сегодня на вторичном рынке. Эти надежные и относительно простые в установке комплекты содержат все необходимое, чтобы выполнить подключение за час или около того.

Фактически, вторичный рынок предлагает жгуты для соединения двух разъемов любого типа. Даже если ваш автомобиль не оборудован разъемом, он может иметь разъем для проводов, расположенный сзади.В зависимости от модели расположение может варьироваться от внутренней части багажника до под задней панелью пола. Возможно, вам придется тщательно осмотреть свой автомобиль или связаться со службой поддержки производителя, чтобы узнать, оборудован ли им ваш автомобиль, и узнать его местонахождение. Если нет абсолютно никаких положений для фонарей прицепа, вы электрически наклонены или имеете приблизительное представление о том, как подключить фонари прицепа, вы можете подумать о том, чтобы сращивать существующую проводку. К счастью, почти все необходимые провода (за исключением провода контроллера тормоза) подключаются к заднему фонарю вашего автомобиля.В этом случае вам понадобится набор отводов для проводки и плоскогубцы.

Люди также спрашивают

Стандартный цветовой код для простой проводки 4-проводного освещения прицепа. Ответ эксперта: Пока все верно, 4-контактный разъем именно такой, как вы заявили. Помните, что у желтого есть L, так что это левый сигнал тормоза / поворота, а на зеленом есть R, так что это правый сигнал тормоза / поворота.

7-контактный разъем для прицепа представляет собой круглый разъем диаметром 2 дюйма, который позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода.

В электропроводке прицепа 5 проводов: белый, желтый, зеленый, желтый / коричневый и зеленый / коричневый. ... На плоском жгуте проводов прицепа с 4 направлениями белый цвет - земля, коричневый - ходовые огни, желтый - левый указатель поворота, зеленый - правый указатель поворота.

Электрические тормоза (иногда это будет черный провод в двойном проводе с белым).

Красный провод - это провод указателя поворота, и он будет проходить к зеленому проводу вашей привязи, если это правая сторона указателя поворота, а черный провод - к коричневому проводу вашей привязи.Желтый провод от ремня безопасности будет идти к красному проводу левого указателя поворота.

Каковы функции 5-контактного разъема для плоских прицепов с 8 проводами. Ответ эксперта: на 5-контактном разъеме для прицепа, который обычно используется на прицепах для лодок, штифт на конце, наиболее удаленном от заземляющего штыря, используется в электрической блокировке заднего хода на сцепном устройстве прицепа.

7-контактный разъем для прицепа представляет собой круглый разъем диаметром 2 дюйма, который позволяет использовать дополнительный штырь для подключения вспомогательного источника питания 12 В или фонаря заднего хода.

В электропроводке прицепа 5 проводов: белый, желтый, зеленый, желтый / коричневый и зеленый / коричневый. Ответ эксперта: на плоском жгуте проводов прицепа с 4 направлениями белый цвет - земля, коричневый - ходовые огни, желтый - левый указатель поворота, а зеленый - правый указатель поворота.

Когда усиление контроллера тормоза повернуто до упора, вы должны видеть около 12 вольт на разъеме прицепа. Вы теряете напряжение где-то между контроллером тормозов и разъемом прицепа.

На каждом отдельном магните электрического тормоза потребляемая сила тока будет равна 3.Максимальный ток от 0 до 3,2 ампер при 12-13 В на 7-дюймовых тормозных магнитах и ​​от 3,2 до 4,0 максимального тока при 12-13 В на 10 и 12-дюймовых тормозных магнитах.

  • электропроводка прицепа;
  • проводка тормозов прицепа;
  • Схема подключения прицепного фонаря
  • ;
  • Схема подключения прицепа
  • ;
  • 7-контактная проводка прицепа;
  • провод концевой;
  • Схема подключения прицепа, 7 контактов,
  • ;
  • Схема подключения вилки прицепа
  • ;
  • Электропроводка прицепа 4-х проводная;
  • Схема подключения 7-контактной вилки прицепа
  • ;
  • Схема подключения прицепа
  • ;
  • Схема вилки прицепа, 7 контактов,
  • ;
  • Схема подключения 7-контактной вилки прицепа
  • ;
  • Схема подключения тормозов прицепа
  • ;
  • 7-проводная проводка прицепа;
  • Схема подключения 7-контактной вилки прицепа gmc;
  • проводка фар прицепа;
  • проводка вилки прицепа;
  • Схема подключения 7-позиционного прицепа;
  • Штекер концевой 7-контактный;
  • Схема подключения прицепа 7 контактов с тормозами;
  • Схема подключения 7-контактного
  • ;
  • Вилка для прицепа, 7 ходовая;
  • 7-контактный разъем прицепа;
  • заглушка прицепная;
  • 7-жильный концевой штекер.
Об Эндрю Демари

Эндрю Демари - постоянный технический писатель Bully и автомобильный эксперт. Эндрю, сертифицированный механик SAE, знает, как работает ваш автомобиль и как сделать его еще более плавным. Он также увлечен кастомизацией грузовиков и бездорожьем, поэтому, когда дело доходит до добавления стиля и функциональности вашему грузовику, вы можете положиться на знания Эндрю.

Выбор правильных разъемов для электропроводки прицепа

Со всеми формами и размерами разъемов не всегда легко, когда дело доходит до проводка прицепа и выбор подходящей для вашего применения.Проводка прицепа или буксируемого транспортного средства может сбивать с толку из-за различных целей разъемов, о которых вы, возможно, не подозреваете. Вам необходимо убедиться, что вы выбрали разъем с соответствующим количеством контактов для требуемых функций вашего прицепа или буксируемого автомобиля. Если у вас есть разъем, расположенный под автомобилем, вы можете подключить его к автомобилю с помощью монтажного кронштейна, чтобы предотвратить повреждение из-за углового троса. Важно знать, какой тип разъема вам нужен, и мы готовы помочь.

4-контактные соединители для плоских прицепов

Вы найдете этот стильный разъем на небольших грузовых прицепах и кемпингах, для которых не требуются тормоза, а также в базовых комплектах проводки для буксируемых транспортных средств. Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы. Он также имеет один контакт для заземления.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза

4-ходовые соединители для круглых прицепов

Это отличная замена 4-контактному плоскому разъему, поскольку он обеспечивает надежное соединение между крышкой розетки и язычком штекера.Будьте осторожны с 4-контактным разъемом, существует версия, рассчитанная на тяжелые условия эксплуатации, с номиналом 35 А и имеющей больший контакт заземления. Он не совместим со стандартной версией на 20 А, у которой 4 контакта одинакового размера. Если вы посмотрите на 4-контактные витые кабели, все они будут стандартной версией на 20 ампер. Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы. Он также имеет один контакт для заземления.

Код подключения:
  • Белый = Земля
  • Коричневый = ходовые огни и стоп-сигналы
  • Желтый = левый указатель поворота
  • Зеленый = Правый указатель поворота

5-контактные соединители для плоских прицепов

Вы найдете этот стильный разъем на служебных прицепах и кемпингах, которые требуют тормозов и обычно считаются временной установкой из-за его способности легко отсоединяться или корродировать.Этот тип разъема позволяет выполнять базовое подключение трех функций освещения, включая ходовые огни, сигналы поворота и стоп-сигналы, а также заземляющий штырь и подключение электрического тормоза.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза
  • Синий = электрические тормоза

5-ходовые соединители для круглых прицепов

5-контактный круглый разъем обеспечивает выполнение основных функций, а также контактный разъем для поддержки других функций.Этот разъем стал очень популярным среди автодомов, которые буксируют автомобиль за своим автодомом и хотят добавить сигнальную линию от тормозной системы буксируемого автомобиля. Это также можно использовать для прицепов с тормозами. Дополнительный провод подключается к фонарям заднего хода для отключения тормозов прицепа при движении задним ходом.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза
  • Синий = электрические тормоза

6-контактные соединители для круглых прицепов

Как и 4-контактные и 5-контактные разъемы, 6-контактные разъемы также позволяют использовать три основных подключения освещения и оснащены контактом заземления и двумя дополнительными контактами для обеспечения двух дополнительных функций.Два дополнительных контакта обычно используются для «горячего» вывода на 12 В и электрических тормозов. Круглые разъемы обычно используются для прицепов для лошадей, которые используют мощность 12 В для освещения внутренней части прицепа. Эта конфигурация также популярна для буксируемых транспортных средств для обеспечения питания линии зарядки от автодома до аккумуляторной батареи транспортного средства, которая используется тормозной системой.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза
  • Синий = электрические тормоза
  • Черный = 12В Питание

6-контактные квадратные соединители для прицепов

Если вы встречали этот стильный соединитель в своем трейлере, скорее всего, вы должны были спросить себя «ПОЧЕМУ!» В основном потому, что будет почти невозможно легко найти адаптер для подключения этого типа разъема к вашему буксирующему автомобилю.И поиск замены соединений может быть столь же неприятным. Но вам повезло с тех пор, как вы нашли нас, мы предлагаем полную линейку сборок с 6-контактной квадратной и стандартной 7-проводной проводкой для вашего конкретного производителя прицепа. Щелкните здесь, чтобы ознакомиться с электромонтажными изделиями для прицепов RV Pigtails.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза
  • Синий = электрические тормоза
  • Черный = 12В Питание
Примечание. Цветовые коды могут различаться у разных производителей прицепов.

7-ходовые соединители для прицепов

7-контактный разъем - самый популярный тип подключения прицепа, который можно найти на последних моделях внедорожников, грузовиков и жилых автофургонов, и он поставляется со всем, что есть у других, а также с возможностью подключения фонаря заднего хода. Существует два разных типа 7-контактных разъемов: один с плоскими контактами (ножками), а другой - с круглыми контактами.Соединители с круглыми штырями встречаются очень редко, тогда как плоские штифты распространены и часто встречаются на новых внедорожниках и грузовиках, которые поставляются с завода с прицепным устройством.

Код подключения:
  • Белый = Земля
  • Коричневый = Ходовые огни
  • Желтый = левый указатель поворота и тормоза
  • Зеленый = Правый указатель поворота и тормоза
  • Синий = электрические тормоза
  • Черный = 12В Питание
  • Оранжевый или красный = вспомогательные / резервные огни

Кабели спиральные

Спиральные электрические кабели

- идеальное решение для тех, кто буксирует прицеп или буксируемый автомобиль.Спиральные кабели заменяют те прямые кабели или свободные провода, которые свисают и тянутся между транспортным средством и прицепом. Вскоре у вас больше не будет света на этом прицепе и, что еще хуже, неработающих электрических тормозов! Эти спиральные шнуры типа «вилка и буксировка» доступны с высококачественными формованными разъемами на каждом конце, обеспечивающими прочное и надежное соединение. Доступны в 4, 5, 6 и 7 вариантах, некоторые в плоской и круглой версиях в различных комбинациях.

Щелкните здесь, чтобы просмотреть нашу подборку спиральных электрических кабелей
Это должно быть полезное руководство, которое поможет вам выяснить, какой тип разъема соответствует вашим потребностям в трейлинге.Вы можете найти все необходимые разъемы для проводки жилого автофургона и прицепа в нашей категории проводки прицепа, поэтому обязательно просмотрите все наши продукты и свяжитесь с нами, если вам понадобится помощь в выборе. Схема подключения прицепа

для 4-, 5-, 6- и 7-ходовых цепей

Схема подключения прицепа для 4-, 5-, 6- и 7-ходовых цепей


4-ходовые системы

4-контактные плоские формованные разъемы для основного подключения для трех функций освещения; правый указатель поворота / стоп-сигнал (зеленый), левый указатель поворота / стоп-сигнал (желтый), задний фонарь / лицензионный / боковой габаритный огонь (коричневый) и земля (белый).

4 пути сторона буксируемого автомобиля.

4 пути сторона прицепа.


5-ходовые системы

То же, что и 4-ходовая система, указанная выше, но с добавлением дополнительный синий провод для сигнала тормоза или вспомогательного питания. Используется на всплывающем кемпере прицепы или грузовые / лодочные прицепы.

5-ходовой сторона буксируемого автомобиля.

5-ходовой сторона прицепа.


6-ходовая система, прямоугольная заглушка

6-контактные прямоугольные разъемы 3/4 дюйма на 1 дюйм правый указатель поворота (зеленый), левый указатель поворота (желтый), задний фонарь (коричневый), масса (белый). Красный и синий провод можно использовать для управления тормозом или вспомогательный. Использование на небольшом мотоцикле прицеп, прицеп для снегохода или служебный прицеп.Также может быть использован по индивидуальному заказу электромонтаж на прицепах с 3-мя световыми / проводными системами. См. "Электропроводка заднего фонаря буксировщика" ниже.

6-ходовой сторона буксируемого автомобиля.

6-ходовой сторона прицепа.


6-ходовые системы, круглая заглушка

Круглый металлический соединитель диаметром 1 1/4 дюйма позволяет использовать 1 или 2 дополнительные функции проводки и освещения, такие как фонари заднего хода, вспомогательный источник питания 12 В или электрический тормоза. Примечание: Черный (иногда красный) 12 В и синий провод электрического тормоза может потребоваться перевернут, чтобы соответствовать прицепу. Проверьте с помощью тестовой лампы или ВОМ. Использование: лошадь прицеп, туристические прицепы, ландшафтный прицеп, автомобильный прицеп и т. д.

6-ходовой сторона буксируемого автомобиля.

6-ходовой сторона прицепа.


7-ходовые системы

Круглый соединитель диаметром 2 дюйма позволяет дополнительный контакт для вспомогательного питания 12 В или резервного освещения.Использование: сверхмощный ландшафтный прицеп, автомобильный прицеп, лодочные прицепы, прицеп для лошадей, туристический прицеп, строительный прицеп и т. д. Проверить с помощью тестовой лампы или ВОМ.

7-ходовой Боковой тягач с плоским лезвием RV.

7-местный дом на колесах сторона прицепа с плоским лезвием.


Электропроводка заднего фонаря тягача

2-проводная система

  • Эвакуатор имеет такую ​​же лампочку для включения стоп-сигналов и указателей поворота.
  • В некоторых автомобилях используется комбинированная лампа (двойная нить накала) для поворота и остановки.
  • Используйте простой 4-контактный плоский разъем для питания двух фонарей прицепа. или используйте обычай Жгут проводов прицепа для конкретного автомобиля.

3-х проводная система


Электропроводка фаркопа

При буксировке автомобиля за грузовиком или автодомом необходимы диоды для жгут проводов задних фонарей. Подробнее о том, как подключить..


Преобразователи задних фонарей

Преобразователи задних фонарей используются, когда на буксирующем автомобиле отдельные провода для поворотников и стоп-сигналов (3-х проводная система). Больше информации.


Вопросы и ответы и проблемы с проводкой прицепа

Когда у меня есть включите фары и включите тормоза, все фары на моем трейлер гаснет.

Возможно, у вас слабое заземление. Плохая земля, достаточно прочная, чтобы обеспечивают некоторые функции освещения, но не все.Когда задние фонари и тормоза фары используются одновременно, это создает максимальную амперную нагрузку фары на прицепе. Если проблема с заземлением существует, это будет показано на этом этапе. В Места для проверки основания следующие.

  1. В разъеме тягача должен быть надежно закреплен заземляющий провод. на чистую неокрашенную поверхность рамы. Провод, прикрепленный к изолированному корпусу панель из листового металла, поверхность с грунтовочным покрытием или ржавчина могут стать причиной проблема.Проверьте с помощью омметра путь наименьшего сопротивления. (аккумулятор отсоединен от автомобиля)
  2. Т-образный соединитель от тягача должен иметь заземляющий провод и быть плотно прикрепленным к чистой поверхности прицепа.
  3. Каждый задний фонарь в задней части прицепа также должен быть заземлен. Это делается одним из двух способов. Первый - отдельным проводом, идущим от задняя часть каждой задней фары в сборе крепится к раме.В во-вторых, и наиболее популярно, заземление достигается за счет болтов крепления задний фонарь в сборе. В этом случае корпус лампы необходимо прикрепить к металлический каркас прицепа. Если светильники установлены на дереве или пластике материал, световая цепь никогда не получит заземления.
  4. Примечание: Шаровой шарнир тягово-сцепного устройства прицепа никогда не следует учитывать. достаточное основание.

Когда я использую один указатель поворота, другой мигает.

Обычно это связано с одной из двух вещей. Первый может быть коротким где-то в системе. Вся проводка прицепа и разъем для тягача. следует проверить и протестировать. Вторая, самая распространенная проблема, слабое место в системе.

Следует ли мне отключать прицеп для лодки, когда я возвращаю лодку в воду?

Да. Вы всегда должны отключать прицеп лодки от сети, когда погружаетесь в воду задним ходом.Погружение фонарей прицепа в воду может вызвать короткое замыкание. предохранители автомобиля перегорят и / или приведут к повреждению вашего автомобиля или провода обуздать.

Я перегораю предохранители / прерыватели цепи на моем буксирующем автомобиле.

Возможное замыкание провода под напряжением на массу. Проверьте все провода на наличие оголенной меди или мест, где провод или кабель могут быть ущемленным. Возможна перегрузка из-за слишком большого количества фонарей на прицепе. Рассчитайте допустимую нагрузку на ваш трейлер, см. Ниже.Большинство машин оборудован только для стандартного освещения прицепов; один задний поворотно-тормозной сигнал с каждой стороны и по 1 комплекту левого и правого габаритных фонарей. Большие грузовики, фургоны или внедорожники могут выдержать больше. Ознакомьтесь с руководством по эксплуатации.

Если вы знаете мощность ламп на вашем прицепе, вы можете использовать формула P = I X E

P =
Вт I = амперы
E = 12 (вольт)

ПРИМЕЧАНИЕ: Только для оценочного использования.Сила тока округлено до ближайшего целого значения. Может применяться не во всех случаях. Всегда проверять с руководством для владельцев буксировщиков о добавлении дополнительных грузов к вашему электрическая система. Некоторые 12-вольтовые батареи производят до 14 вольт при полной зарядке. заряжать. Использовать ВОМ (вольт-омметр) для проверки.

Принадлежности для буксировки прицепов и транспортных средств



AccessConnect.com
Электронное письмо: [email protected]

Подключение автомобильных аксессуаров.
Ваш автомобиль, грузовик, фургон, кроссовер, внедорожник и авто дилер аксессуаров в сети с 1996 года.

Все, что есть на нашем веб-сайте, цитируется правительством США. долларов. Конвертер валют.
Возможны оптовые скидки.

Авторские права: 1996, 1997, 1998, 1999, 2000,
2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013

Подключение сцепного устройства для прицепа

Сдача жилья занята.Вам нужен служебный прицеп недорого, а верфь поможет вам подсоединить сцепное устройство и предохранительные цепи. Теперь поехать домой и погрузить в трейлер всю жизнь подростка, а затем отправить ее в колледж за несколько штатов.

Но не раньше, чем вы включите фары на трейлере. Автосалон не разрешит вам уехать, пока не загорится свет. К тому же вилка прицепа на задней части грузовика никак не совпадает с вилкой на прицепе.Дружелюбный помощник по прицепу указывает на дисплей электрических разъемов и предлагает, чтобы, если вы не можете заставить их работать самостоятельно, он может попросить механика сделать это за вас первым делом в понедельник утром.

Отчаянные времена, отчаянные меры
Электропроводка прицепа может оказаться простой задачей. Многие транспортные средства, особенно пикапы и внедорожники, предварительно оснащены прицепами. Если есть предустановленная заминка, возможно, разъем уже находится за удобной подпружиненной крышкой. Или, если вы купили новый автомобиль, вы можете найти ремни, необходимые для установки разъема внутри перчаточного ящика.Просто отсоедините разъем от задних фонарей на грузовике, подключите жгут проводов прицепа между вилкой и розеткой, и все готово.

Но электромонтаж прицепа может оказаться непростым делом. Если вы буксируете только на день и никогда не планируете буксировать снова, вы можете подобрать адаптеры, которые заменяют лампы задних фонарей в вашем автомобиле, и на них свисают провода с косичками. То, как вы прокладываете провода от осветительных розеток до сцепного устройства, может быть проблематичным. А что, если у вас есть прицеп с простыми одноламповыми фарами и автомобиль с несколькими задними фонарями, как большинство европейских автомобилей? По крайней мере, вероятность того, что прицеп и транспортное средство используют разные соединители, поскольку в индустрии буксировки используются как минимум четыре разных стиля.

от красного к зеленому к белому

Начнем с основ. Большинство прицепов имеют три контура - для ходовых огней, а также левого и правого стоп-сигналов. Стоп-сигналы будут мигать для функции указателя поворота - это зависит от реле мигалок в автомобиле, чтобы узнать, когда включены стоп-сигналы, и мигать соответствующей нитью накала. Так что технически вам нужно всего три провода к прицепу плюс провод заземления.

Всегда прокладывайте заземляющий провод от рамы автомобиля (не от сцепного устройства или бампера) до прицепа.Контакт металл-металл в сцепке недостаточно надежен для надежного соединения.

Это означает, что вам понадобится разъем как минимум с четырьмя контактами. Неудивительно, что в стандартном плоском разъеме для прицепов используются четыре штыря, при этом один открытый штырь на конце транспортного средства предназначен для заземления. В других распространенных стилях разъемов используются пять, шесть или семь контактов, и это те стили, которые производители устанавливают на новые автомобили. Почему больше четырех? В более крупных прицепах иногда используется отдельная цепь для включения фар по бокам и спереди прицепа.В некоторых прицепах используются тормоза с электрическим приводом. В закрытых прицепах нередко имеется внутреннее освещение или аксессуары, питаемые от аккумуляторной батареи транспортного средства, так что это означает другую цепь. Не урод. Пока вы занимаетесь только одной схемой за раз, эта работа не потребует от вас чтения тех схематических диаграмм, на которых есть крошечные провода, помеченные шрифтом, слишком маленьким, чтобы их мог прочитать даже юрист.

Внебиржевой

У вас есть 7-контактный разъем на грузовике и линейный 4-контактный разъем на прицепе? Мы нашли в магазине автозапчастей адаптер, который позволяет подключать и работать.Другие варианты перестановки разъемов могут быть адаптированы с помощью готовых деталей.

Соедините его

Худший случай - у вас есть легковой или грузовой автомобиль без огней для прицепа и прицеп с жгутом, заканчивающимся обрезанными проводами. Вам не понадобится ничего сложнее, чем 12-вольтовая контрольная лампа или вольтметр, а также некоторые возможности для сварки. Начните с включения ходовых огней автомобиля. Теперь проверьте проводку автомобиля, чтобы определить, какой из проводов, ведущих к задним фарам, горячий.Соедините этот провод и подведите его к разъему прицепа со стороны автомобиля. Какой штифт? Разъем должен поставляться со списком, в котором указывается, какой контакт какой цепи управляет. Следуйте ему - но ни на минуту не верьте, что кто-то, кто подключил ваш автомобиль до вас, следовал чему-либо, кроме его собственной прихоти. Пометьте каждый провод его функцией, как вы ее определяете. Теперь вы можете выключить ходовые огни и активировать левый указатель поворота. Определите, какая цепь является мигалкой, и повторите для правого указателя поворота.Подключите все к разъему.

Отдельно, но не равно

В некоторых автомобилях используются отдельные лампы для тормозов и сигналов поворота задних фонарей. Это нормально - пока вы не поймете, что в трейлере для всех трех функций используется одна лампа с двумя нитями накаливания. Один из вариантов - установка на прицеп еще одной задней фары, но существует более простое решение.В месте аренды прицепа и в большинстве магазинов автозапчастей продаются простые электронные адаптеры, сочетающие в себе функции стоп-сигнала и сигнала поворота. Он устанавливается в жгут непосредственно перед разъемом прицепа.

Прочие цепи

Некоторые большие прицепы имеют отдельную цепь для габаритных или габаритных огней, которые отделены от ходовых огней в узлах задних фонарей. Возможно, вам потребуется добавить еще одну схему для их обработки. Если вы попытаетесь подключить их параллельно с обычной парой ходовых огней, вы можете перегрузить выключатель фар автомобиля, поэтому вам нужно будет добавить реле для управления дополнительным током.

Также может быть 12-вольтовая цепь для ходовых огней внутри прицепа или для зарядки аккумуляторной батареи прицепа в случае туристического прицепа. Эта цепь, вероятно, будет горячей при работающем двигателе, но ею можно управлять с помощью переключателя на приборной панели. Убедитесь, что провода достаточно большого диаметра, чтобы выдерживать нагрузку (полностью разряженная аккумуляторная батарея прицепа с глубоким циклом может потреблять 20 или более ампер при запуске двигателя). Настоятельно рекомендуется использовать изолятор батареи.Это предотвратит разрядку аккумуляторной батареи транспортного средства от прицепа и предотвратит выбросы тока от перегорания проводки или сгорания предохранителя.

Эй, Нелли

Это приводит к концепции электрических тормозов прицепа. Они приводятся в действие контроллером транспортного средства, который увеличивает напряжение на тормозах пропорционально замедлению транспортного средства. Для этого нужен провод от контроллера к тормозу прицепа. (Вот почему некоторые разъемы имеют до семи контактов, чтобы обеспечить возможность подключения нескольких цепей.) Используйте 12-га. провод для этой схемы. Если у вас есть электрические тормоза прицепа, в цепи должна быть вспомогательная аккумуляторная батарея и аварийный выключатель, чтобы замедлить прицеп, если он отсоединяется от сцепного устройства.

Держим все вместе

Как сделать подключения? Мы видели множество трейлеров, грохочущих по дороге с мигающим или приглушенным светом. Скорее всего, если вы посмотрите на проводку на одной из этих установок, вы увидите провода, скрученные вместе и изолированные изолентой.Почти так же плохи обжимные соединители автомобильного типа, которые не выдерживают вибрации и влаги. Любой обжимной соединитель, подвергающийся воздействию элементов, будет иметь короткий срок службы. Даже не думайте об использовании проволочных гаек домашнего типа - они открутятся за несколько сотен миль. Мы используем резьбовые соединители Posi-Lock, показанные здесь, для быстрой работы. В нашем собственном прицепе все соединения выполнены припоем и термоусадочной трубкой из ПВХ.

Когда вы застегиваете пуговицу, нанесите пленку диэлектрической смазки на разъемы сцепного устройства, чтобы влага не разъедала штифты.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на сайте piano.io.

Электропроводка прицепа и проводка управления тормозами для буксировки прицепов

Преобразователи задних фонарей
Электропроводка управления тормозами
Транспортные средства, буксируемые за автодомом
Схема электрических соединений для общих вилок
Разъединительные выключатели

Перед буксировкой прицепа на буксируемое транспортное средство необходимо установить специальные световые и электрические системы.Систему освещения прицепа нельзя встраивать напрямую в систему освещения вашего тягача. Ваш квалифицированный установщик сцепного устройства подключит ваши задние фонари, сигналы и функции стоп-сигналов к специальному разъему или разъему, чтобы получить доступ к системам освещения прицепа.

Обычно, когда вы включаете указатель поворота или нажимаете педаль тормоза, огни на прицепе также должны сигнализировать о ваших намерениях водителю позади вас. Закон гласит, что любой прицеп, который выступает на 4 или более футов позади вашего транспортного средства или визуально блокирует ваши задние фонари, должен быть оборудован собственными задними фонарями, а ваш автомобиль должен иметь соединение с задними фонарями прицепа.Отсюда необходимость в электропроводке вашего автомобиля.

Большинство прицепов имеют один красный свет для сигналов тормоза и поворота (по одной лампочке на каждую сторону). Это известно как 4-проводная система. Большинство импортных автомобилей и более новые отечественные автомобили имеют как красный сигнал тормоза, так и отдельный желтый указатель поворота (по 2 лампы на каждую сторону). Это 5-проводная система. Преобразователи задних фонарей необходимы для подключения автомобиля с 5-проводной системой к прицепу с 4-проводной системой. Для этого компания Eyers Trailer Hitch Center продает и устанавливает преобразователи задних фонарей и силовые модули для прицепов.



Преобразователи

Вся мощность фонарей прицепа передается через световые цепи тягача.

Силовой модуль прицепа

Вся мощность фонарей прицепа передается напрямую от аккумуляторной батареи тягача по отдельной линии электропередачи. Требуется для некоторых транспортных средств, чтобы избежать повреждения цепи освещения транспортного средства.


В настоящее время мы также видим, что на транспортных средствах устанавливаются более сложные компьютерные системы. Во многих случаях мы должны обходить компьютерную систему, когда мы подключаем транспортное средство для буксировки, чтобы буксирная проводка не сбивала с толку компьютер транспортного средства, заставляя его думать, что что-то не так с его системой освещения.

Опять же, для решения этой проблемы необходимо установить специальные преобразователи и жгуты проводов.Это может обойтись дорого. Итак, если вы занимаетесь электромонтажом своими руками, обратитесь к нам за советом, прежде чем делать проводку самостоятельно. Неправильная проводка может привести к перегоранию предохранителей и, в крайних случаях, к перегреву проводов, что может привести к возгоранию вашего автомобиля.

Электропроводка становится немного сложнее, когда вы буксируете более крупные или более сложные прицепы. Вместо простой проводки только для освещения, некоторым прицепам требуется дополнительная проводка для работы электрических тормозов, 12-вольтовые линии зарядки аккумуляторной батареи, фонари заднего хода и питание холодильника.Установщик сцепного устройства может определить ваши потребности в электропроводке в зависимости от типа буксируемого прицепа, а также от типа буксируемого автомобиля.



Если прицеп длиннее 15 футов или весит более 1500 фунтов, по закону он должен быть оборудован тормозной системой.

Сегодня используются два типа тормозных систем. Большинство прицепов для лодок и водных видов спорта оснащено гидравлическими тормозами, которые иногда называют тормозами с импульсным воздействием. Тормоза - это независимая система, активируемая главным цилиндром на стыке сцепного устройства и дышла прицепа.Главный цилиндр установлен на передней части прицепа, поэтому прицеп может буксировать любое транспортное средство. Проще говоря, когда сила инерции тормозного действия буксирующего транспортного средства приводит в действие главный цилиндр в уравнительном устройстве, срабатывают тормоза прицепа.

Другой тип тормозной системы - это электрическая проводка управления тормозом. Тормоза прицепа активируются электроникой с помощью блока управления тормозами, установленного под приборной панелью тягача. Есть дополнительная проводка, связанная с подключением вашей тормозной системы и аккумулятора к задней вилке, которая активирует тормоза прицепа, когда вы нажимаете педаль тормоза.Блок управления тормозом регулирует величину напряжения, возвращаемого в вилку. Блок управления тормозами также позволяет вам вручную активировать тормоза прицепа в аварийных ситуациях или когда вам просто нужно дополнительное тормозное действие, независимо от того, когда вы нажимаете ногу на тормоза.

Обе эти тормозные системы должны соответствовать федеральным, государственным и местным нормам. Закон гласит, что если вы буксируете прицеп, оборудованный электрическими тормозами, на вашем буксирующем автомобиле должен быть установлен и работает блок управления тормозами.

В некоторых старых блоках управления тормозами используется технология маятникового инерционного типа для активации тормозов прицепа. Проблема с этим типом системы заключается в том, что ящик должен быть установлен только в одном положении, чтобы внутренний маятник правильно активировал систему. Иногда, если вы поднимаетесь и спускаетесь с холма, маятник обманывается и неправильно активирует тормоза.

В новой технологии используется полностью электронная твердотельная система для активации тормозов.Распределительную коробку управления тормозом можно установить в любом положении. Они относительно безотказны.


Контроллеры тормозов

Цифровой контроллер тормоза Primus

Представляем цифровую систему управления тормозами прицепа Primus - полностью пропорциональную электрическую систему управления тормозами прицепа.


Tekonsha P3 Контроллер тормозов

Электронное управление тормозом прицепа P3 для прицепов с 1–4 осями является пропорциональным.Отчетливый, удобный для просмотра ЖК-дисплей с несколькими вариантами цвета и контрастности. Позволяет переключаться между электрическими и гидравлическими тормозами.


Tekonsha Prodigy Контроллер тормозов

Система управления тормозами прицепа

Prodigy - это новейшая и наиболее интеллектуальная система управления тормозами от Tekonsha. В этом мощном элементе управления используется новая технология датчиков движения, аналогичная той, что используется в аэрокосмической промышленности.Для прицепов с 2, 4, 6 и 8 тормозами.


Контроллер тормозов Curt Triflex

Трехосный датчик движения для быстрой и плавной остановки, компактный размер, автоматическое выравнивание и калибровка - настройка не требуется, автоматически регулирует мощность тормоза при движении вверх или вниз по склону, регулировка чувствительности для различных нагрузок прицепа или условий движения, совместимость с -блокировать тормоза и круиз-контроль, работает 2-8 тормозов



Вот удобная схема соединений для наиболее распространенных типов электрических разъемов:



В настоящее время большинство штатов и Канада требуют, чтобы на буксируемом автомобиле была установлена ​​тормозная система.Канада не пустит вас в страну, если у вас ее нет!

Нам нравится система Brake Buddy, которую легко настроить и легко перенести на любой другой автомобиль. Он поставляется с радиоуправляемым монитором для тренера, системой отрыва и укрытием.

Вспомогательная тормозная система Brake Buddy повышает безопасность буксировки, обеспечивая эффективную, удобную дополнительную тормозную систему для вашего буксируемого автомобиля. Это помогает сделать буксировку вашего дома на колесах более безопасной и удобной.

Brake Buddy ™

Brake Buddy Тормозная система для буксируемых автомобилей за автодомом.

Вспомогательная тормозная система Brake Buddy повышает безопасность буксировки, обеспечивая эффективную, удобную дополнительную тормозную систему для вашего буксируемого автомобиля. Это помогает сделать буксировку вашего дома на колесах более безопасной и удобной.

BrakeBuddy Vantage Select ™ - новое и улучшенное

BrakeBuddy Vantage Select отличается новым технологическим прогрессом, что делает его единственной портативной вспомогательной тормозной системой, которая позволяет выбирать между полным и пропорциональным тормозами одним нажатием кнопки.



Выключатель аварийного отключения использует либо большую сухую батарею, либо вспомогательную 12-вольтовую батарею, содержащуюся в прицепе, для автоматического включения тормозов прицепа, если прицеп случайно отсоединяется от тягача.Штифт вставляется в размыкающий переключатель, чтобы удерживать переключатель в разомкнутом состоянии. Если прицеп отсоединяется, трос вытаскивает штифт из переключателя, и переключатель затем подает электрический ток на тормоза прицепа. Вам следует время от времени проверять переключатель аварийного отключения, вытаскивая штифт и проверяя действие торможения.

Вы можете проверить выключатель перед каждым отключением следующим образом:

  1. Прицепите прицеп к тягачу.
  2. Вытащите фиксирующий штифт выключателя.
  3. Проверить тормоза, попытавшись уехать. Выключатель аварийного отключения работает нормально, если задействованы тормоза прицепа. (Тормоза будут заблокированы.)
  4. Если тормоза не включаются, убедитесь, что аккумулятор прицепа подключен и полностью заряжен, а тормоза прицепа отрегулированы должным образом.
  5. Обратитесь в сервисный центр, если тормоза прицепа не работают после выполнения этих проверок.
  6. Перед буксировкой прицепа снова вставьте штифт размыкающего выключателя.

Примечание: Никогда не используйте выключатель аварийного отключения в качестве стояночного тормоза, когда вы припаркованы на холме. Батарея разрядится, и система аварийного отключения не будет работать должным образом, когда она вам действительно понадобится.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
