Измерение мультиметром — 10 глупых ошибок при замерах напряжения, тока, сопротивления.

Портативный цифровой комбинированный измерительный прибор или коротко – мультиметр, на сегодняшний день имеется практически в каждом доме.

Благо цена на простейшие модели (350р-1000р), которых за глаза хватает для бытового использования, позволяет приобрести его без серьезного урезания семейного бюджета.

Порой фантазии людей по использованию мультиметра выходят далеко за рамки простого измерения тока или напряжения 😊

При этом вовсе не обязательно быть радиолюбителем, чтобы научиться пользоваться данной коробочкой.

Однако любители в отличие от радиомастеров зачастую совершают такие глупые ошибки, которые могут привести не только к выходу из строя девайса, но и закончиться возгоранием этой маленькой штучки.

Как избежать этого, давайте разбираться в данной статье.

Ошибка №1 – Измерение тока в розетке

Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.

Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.

Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!

Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.

Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.

Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.

Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока.

Ток оказался сильнее 😊

А это последствия внутри самого мультиметра.

Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе.

Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).

Ошибка №2 – Заряд батарейки

Все современные мультиметры имеют внутри корпуса элемент питания, не важно какой именно – крону на 9V, пальчиковые батарейки или круглые “таблетки”.

Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону.

Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку.

Есть приборы, которые прямо на табло показывают уровень заряда встроенного элемента питания.

Емкость пальчиковых или мизинчиковых батареек без мультиметра можно проверить тестом на прыгучесть.

Круглые таблетки проверяются светодиодами.

А вот для кроны понадобится уже другой мультиметр.

Ошибка №3 – Измерение без отключения из розетки

Прежде чем проводить какие-либо замеры мультиметром проверьте, отключили ли вы измеряемое оборудование от сети 220В (за исключением проверки схем в режиме вольтметра).

То же самое относится и к девайсам, питаемым от источника постоянного напряжения 12/24V. Казалось бы, вполне логичное правило и все его исполняют 😎

Однако здесь есть один подвох. Обратите внимание, что в этом случае всегда нужно именно вытаскивать вилку из розетки, а не просто щелкать встроенным переключателем на переноске или самом приборе.

Дело в том, что такой выключатель зачастую разрывает не два провода (фаза и ноль), а всего один. Это касается удлинителей с двухполюсными (они более узкие), а не четырехполюсными выключателями.

И тут все будет зависеть, каким образом вы вставили вилку от переноски или сетевого фильтра в розетку. При одном положении будет разрываться фаза, а при другом – ноль!

Как вы понимаете, во втором случае фаза по-прежнему будет присутствовать на приборе, не зависимо от того, щелкнули вы выключателем на удлинителе или нет.

Ошибка №4 – Выбор неправильного диапазона

Что будет, если перепутать и замерить мультиметром напряжение в режиме силы тока? Как уже говорилось выше — ничего хорошего.

Объясняем физику процесса. Дело в том, что когда вы вставляете щупы в розетку, вы фактически через мультиметр соединяете фазу с нолем.

Чтобы не спровоцировать при этом КЗ, тестер должен иметь большое внутреннее сопротивление. Это как раз и достигается переключением прибора в положение “замер напряжения” и установкой щупов в правильные гнезда.

На практике R-мультиметра в этом положении может составить десятки мегаом. При замерах тока все совсем наоборот. Мультиметр в этом случае подключается последовательно нагрузке.

Ток, который начинает течь через тестер не должен искажаться и остаться таким же, каким он был бы и без мультиметра. Поэтому в режиме замера силы тока внутреннее сопротивление мультиметра очень мало.

Если в таком положении попытаться измерить напряжение, то это все равно что закоротить между собой фазный провод с нулевым.

Когда щупы находятся в разъемах COM и mA, сработает встроенный предохранитель.

А вот при нахождении второго щупа в разъеме 10А, все закончится гораздо печальнее. В самых дешевых китайских моделях, типа DT830B в этом положении у мультиметра вообще нет никакой защиты. Между гнездами COM и 10А стоит шунт!

Также будьте внимательны при измерениях переменного (АСV) и постоянного напряжения (DCV). Очень многие ставят переключатель вроде бы на вольты, но не замечают, что это постоянка (DCV).

После чего суют щупы в розетку.

Поэтому перед любыми измерениями десять раз перепроверяйте положение колесика режимов и куда вставлены сами щупы.

А еще распространенная ошибка новичков — колесико ставится вроде бы правильно, но в итоге, из-за плохо различимой риски на переключателе, оказывается развернутым на 180 градусов.

Даже опытные мастера советуют дополнительно маркировать эту риску сразу после покупки прибора.

Именно из-за этого некоторые производители начали делать переключатели с зеркальной шкалой, дабы 100% исключить эту ошибку.

Приборы с автовыбором и минимальным набором кнопок тоже не всегда спасают.

В более дорогих моделях мультиметров гнезда под щупы при неправильном выборе переключателя автоматически закрываются защитными шторками. Например, у HoldPeak HP890CN.

Если щупы уже стоят там, где не нужно, то вы просто не сможете провернуть колесико в неправильные режимы (защита от дурака). Подробнее

Ошибка №5 – Замер силы тока двигателя

Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.

Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.

Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.

Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.

Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).

Это означает превышение предела. В худших ситуациях прибор может выйти из строя.

Что же делать?

Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз.

Мультиметр подключается параллельно ему.

В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).

Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.

Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.

Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее

Как переменного, так и постоянного.

Ошибка №6 – Измерение больших токов

На всех мультиметрах для измерения тока есть два положения щупов:

• замер до 200мА

• замер от 200мА до 10А

Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.

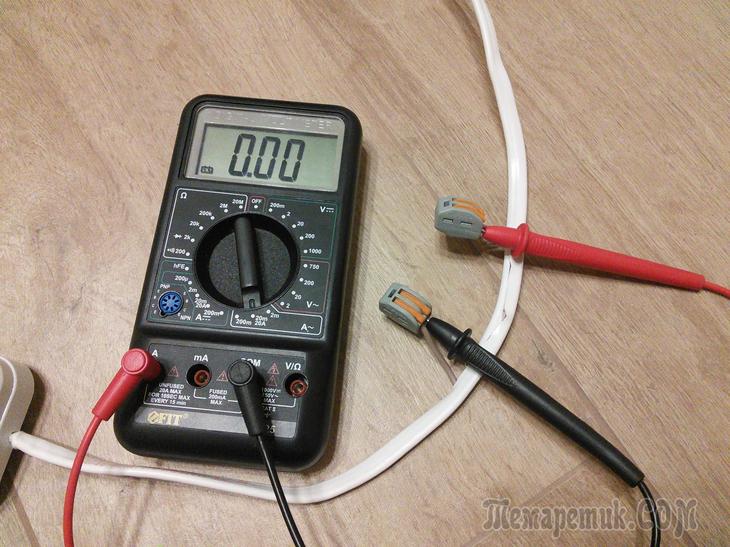

Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.

Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED.

Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления).

Вы его увидите, если разберете мультиметр с обратной стороны.

Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе. И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.

То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.

В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.

Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).

И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.

Ошибка №7 – Продолжительность замеров

Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.

Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.

Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.

И вообще запомните — мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.

Приложил щупы, увидел показания, убрал. Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.

В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения. Кратковременный импульс от них иногда может достигать нескольких киловольт.

Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.

Ошибка №8 – Переключения в момент замера

Переключать колесико пределов измерений прямо во время замеров категорически запрещено.

Именно из-за таких коммутаций чаще всего и горят дорожки в районе переключателя.

Чтобы прибор перевести в другое положение, щупы (или по крайней мере один щуп) нужно отсоединить от измеряемого объекта.

Чаще всего такая ошибка наблюдается, когда на щупах одеты “крокодильчики”.

Руки у вас при этом освобождаются и автоматически тянутся к переключалке.

Ошибка №9 – Замер сопротивления

Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.

То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.

Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.

Ошибка №10 – Тестирование светодиодов

К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.

С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.

У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.

Загорится светодиод или нет, дело случая и качества прибора.

Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.

Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.

Инструкция по работе с мультиметрами

Так как же правильно измерять мультиметром спросите вы? А вот так.

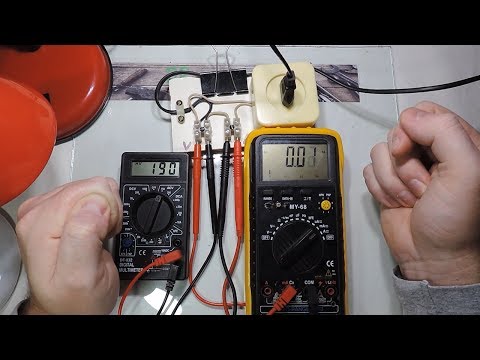

Данный видеоролик с отличной подачей информацией и визуальным рядом, является одной из лучших инструкцией на ютубе по работе с этими маленькими умными коробочками.

Посмотрите, не пожалеете.

Узнаем как измерить силу тока мультиметром? Подготовка и измерение мультиметром

Выяснение информации о причине поломки электронных и бытовых приборов всегда начинается с измерения их параметров и проверки каждой детали. Для этой цели используют различные приспособления, способные замерить силу тока, сопротивление и вольтаж. Можно пользоваться отдельными аппаратами: например, вольтметром или амперметром, но лучше для такой проверки иметь под рукой комплексный прибор для измерений – мультиметр. Как измерить силу тока мультиметром и что это за прибор?

В продаже встречаются два основных типа мультиметров: аналоговые и цифровые. У каждого из них есть свои достоинства и недостатки. Аналоговая модель достаточно дешевая, надежная и долговечная в использовании, но такой инструмент дает большую погрешность при измерении параметров. К тому же им достаточно неудобно пользоваться: новичкам будет трудно сориентироваться в замерах из-за разных градаций на шкале индикаторов у каждой отдельно взятой модели (этим недугом особенно страдают аналоговые приборы, сделанные в странах Азии). Тем, кому важна точность в замерах, кто не хочет долго копаться в инструкции, чтобы понять, за что отвечают индикаторы на устройстве, и кому вопрос цены не так важен, как удобство использования, стоит озаботиться покупкой цифрового варианта аппарата.

Как уже было сказано, мультиметр соединяет в себе несколько приборов одновременно. Один из способов его применения – это замер силы тока. Он поможет определить этот параметр электрической сети в аккумуляторе, розетке, блоке питания персонального компьютера или зарядного устройства. С помощью такого устройства можно замерить силу тока в электрической цепи с постоянным или переменным током.

Как измерить силу тока мультиметром? Чтобы понять принцип работы аппарата, нужно вначале разобраться с таким вопросом, как работа его индикаторов и разъемов. Следует понять, для чего они нужны и как вообще используются во время проведения замеров. В любой модели мультиметра можно найти два отдельных вывода и несколько гнезд под штекеры. Гнезд может быть от 2 до 4, на приборах старой конструкции их несколько больше. Вывод черного цвета используется для замера «минус» параметра сети, красный, соответственно, для «плюса».

Перед началом работы фиксируем черный щуп в гнезде с пометкой «-», красный – «+». Если есть дополнительные гнезда, то они обычно предназначены для измерений силы тока в разных диапазонах: например, разъем с пометкой «мА» для замера силы тока до 1 ампера, с меткой «А» – для проверки этого параметра в диапазоне от 1 до 10 А и т. д.

Также на аппарате может быть несколько переключателей. Их предназначение схоже по своему принципу работы с гнездами для щупов – они нужны для смены проверяемых диапазонов вольтажа и сопротивления.

Как используется мультиметр для замера силы тока?

Для того чтобы получить ответ на вопрос, как измерить силу тока мультиметром (тем, кто успел подзабыть уроки физики, напоминаем, что этот параметр электрической сети измеряется в Амперах), нужно для начала установить измерительные щупы в соответствующие разъемы. Далее выбираем сеть, которую мы планируем измерять, то есть сеть с постоянным или переменным током. В аналоговых моделях для этой цели устанавливаем тумблер в необходимое положение, а на цифровом приборе нажимаем соответствующую кнопку для выбора нужной сети. Перед проверкой также надо знать напряжение проверяемого электрического прибора. Этот параметр фиксируется на мультиметре с помощью все того же переключателя или клавиши. После начальной подготовки следует сама проверка: щупами прикасаемся к плюсовым и минусовым выводам проверяемого устройства. При правильных настройках мультиметра информацию о силе тока в сети можно будет увидеть на индикаторе или циферблате прибора для проверки.

При измерении силы тока есть отдельные нюансы, касающиеся замеров параметра у определенных устройств, приборов и электрических цепей.

Измерение силы тока в аккумуляторах

Перед тем как измерить силу тока аккумулятора мультиметром, устанавливаем максимально допустимые значения проверяемых параметров на самом приборе. Затем параллельно подключаем выводы тестера к проверяемому устройству: черный – к «минусу», красный – к «плюсу». Время проверки – минимальное. При появлении ожидаемой информации на экранной панели прибора щупы надо сразу же отключить, ведь в результате такой процедуры происходит короткое замыкание, которое очень негативно влияет на дальнейшую работу источника питания.

Замер силы тока в электрической розетке

Первое важное правило того, как измерить силу тока мультиметром в розетке: нельзя делать проверку работы розетки напрямую. Если вы подключите измерительный прибор без нагрузочных электронных устройств, то вы его попросту сожжете. То есть в цепь «мультиметр-розетка» между ними вставляется электрический прибор: например, мультиметр-лампочка-розетка. После правильного последовательного соединения делаем замеры силы тока в цепи. Затягивать проверку на длительный период не стоит, желательно, чтобы процедура по времени была не дольше 10-15 секунд.

Проверка силы тока в зарядном устройстве

Измерить силу тока зарядного устройства мультиметром легко и просто. Для этого при замерах, чтобы не сжечь мультиметр, опять же ставим максимальные значения проверяемого параметра на измерительном приборе. Также переводим аппарат в режим работы с сетями с постоянным током. Затем подключаем прибор к зарядному устройству в режиме проверки силы тока: один из щупов подсоединяем к проводу, идущему к зарядному устройству, на месте разрыва. Чтобы не повредить источник питания и тестер, делаем замеры как можно быстрее.

Замер силы тока в цепях с переменным током

Измерить силу переменного тока мультиметром рекомендуется следующим образом:

• Сам мультиметр подключается через место разрыва цепи.
• Тестер выставляем на максимальный диапазон проверки нужного параметра.
• Затем черный щуп соединяем с «минусовым» проводом.
• После на короткий срок времени прикасаемся красным щупом к плюсовому кабелю или клемме.
• После считывания параметров силы тока сразу же отключаем красный щуп.

Стоит отметить тот факт, что не все тестеры для комплексной проверки могут работать в сетях с переменным током. Если для вас важен именно этот параметр для проверки, то перед покупкой обязательно выясните, сможет ли приобретаемый мультиметр работать с сетями данного типа. Потому, что не все приборы позволяют измерить силу тока в цепи мультиметром.

Проверка силы тока в блоках питания электрических приборов

Измерить силу тока блока питания мультиметром также можно через разрыв электрической цепи. После подключения щупов к гнездам тестера черный щуп подключаем к минусовой клемме блока питания, а «плюсовой» к специально сделанному месту разрыва сети, то есть к «плюсовому» кабелю, идущему от блока питания. После получения информации отключаем мультиметр.

Общая информация о проверке силы тока в электрических цепях с использованием мультиметра

Главное отличие измерения силы тока в цепи мультиметром от замеров сопротивления и напряжения заключается в способе подключения тестового прибора: он соединяется с электрической цепью не параллельным, а последовательным способом. То есть прибор подключают в специально созданном месте разрыва кабеля. Если устройством хотят воспользоваться для проверки мультифазной цепи (например, трехфазной), то такой разрыв делается для каждой отдельной фазы.

Замер параметров мультиметром в сетях с постоянной силой тока

Как измерить силу постоянного тока мультиметром? Замер силы тока в данных сетях практически ничем не отличается от проверки этого же параметра в сетях с переменным током. Важно правильно выбрать тип проверяемой сети на мультиметре, а остальные действия идентичны процедурам проверки силы тока для сетей вышеописанного типа.

Несколько полезных рекомендаций по работе с мультиметром

• При работе с устройством аналогового типа во время замеров, когда важны точные результаты, желательно держать прибор в горизонтальном положении: если мультиметр стоит вертикально или скособочен, то информация на индикаторе может быть искаженной и неправдивой.
• Для получения достоверной информации перед каждым использованием прибор должен проходить калибровку. Сделать ее очень просто: достаточно соединить щупы между собой и потенциометром.
• При неизвестных параметрах проверяемого устройства стоит выставить на мультиметре начальные значения на максимально допустимый уровень, чтобы не сжечь тестер.
• Если вам предстоит проверять приборы с мелкими деталями, то стоит приобрести дополнительный комплект выводов с тонкими, игольчатыми щупами. Если нет под рукой тонких щупов, можно воспользоваться вспомогательными подручными средствами: например, распрямленной скрепкой, к которой с помощью провода прикручивается щуп.

Как измерить силу тока мультиметром? Для выполнения такой простой задачи надо иметь рабочий прибор и определенный запас знаний. Ведь каждый предмет имеет свои особенности измерения. Мультиметр очень прост в использовании и не представляет никакой угрозы для жизни. Но все-таки детям его давать не рекомендуется.

Как измерить ток с помощью амперметра или мультиметра

Измерение тока является одним из наиболее распространенных измерений, которые инженеры-электронщики выполняют, чтобы убедиться, что схема или устройство работают должным образом. Существует ряд методов, которые можно использовать для измерения тока, но самый простой способ измерения постоянного тока (DC) — это использование цифрового мультиметра. В цепи делается разрыв, который подключается к цифровому мультиметру (DMM), он становится частью самой цепи. Ток проходит через цифровой мультиметр, который отображает измерение на экране дисплея.

Если вы уже знакомы с током, переходите сразу к тому, как измерять ток с помощью цифрового мультиметра. Или продолжайте читать, чтобы узнать, что такое ток и почему он измеряется.

Что актуально?

Ток — это скорость движения электронов в электрической цепи, измеряемая в амперах (А) или «амперах». Это один из трех факторов закона Ома, который представляет собой простое уравнение, обычно используемое инженерами-электриками во время диагностических испытаний. Уравнение выражается как V = I x R, где V представляет собой напряжение, I представляет собой ток, а R представляет собой сопротивление.

Как измерить ток с помощью цифрового мультиметра

Хотя процесс измерения тока с помощью цифрового мультиметра довольно прост, он немного сложнее, чем измерение напряжения или сопротивления с помощью цифрового мультиметра. Это связано с тем, что для измерения тока необходимо разорвать цепь и подключить цифровой мультиметр (DMM) к цепи, чтобы цифровой мультиметр стал частью самой цепи. Ток проходит через цифровой мультиметр, который отображает измерение на экране дисплея.

Действия по измерению тока с помощью цифрового мультиметра

Прежде чем приступить к работе, важно прочитать руководство к цифровому мультиметру, чтобы понять, как безопасно использовать конкретную модель. Ниже приведены основные шаги по использованию цифрового мультиметра для измерения тока.

1. Подключите соответствующие измерительные провода к цифровому мультиметру. Эти измерительные провода обычно красного цвета, и в зависимости от вашего цифрового мультиметра на передней панели могут быть определенные токовые входы.
2. В меню цифрового мультиметра очистите буфер по умолчанию в настройках, чтобы убедиться, что в буфере нет предыдущих показаний.
3. Затем установите цифровой мультиметр в текущий режим и выберите соответствующий диапазон для вашего приложения. Это очень важный шаг. Если диапазон не установлен на достаточно высоком уровне, вы рискуете сжечь предохранитель в цифровом мультиметре при подключении его к цепи. Это не только разрушит ваш инструмент, но вы можете нанести травму себе или окружающим.
4. Перед разрывом цепи для подключения к цифровому мультиметру убедитесь, что он работает сам по себе.
5. Разомкните цепь в любой точке и подключите два щупа к двум разомкнутым точкам цепи.
6. Нажмите кнопку триггера и удерживайте щупы в вашей цепи в течение двух секунд. Затем отсоедините датчики и снова подключите цепь.
7. Ваш цифровой мультиметр должен показывать ток цепи на цифровом дисплее. В зависимости от вашего прибора вы также можете войти в меню и изменить способ представления данных, чтобы увидеть табличное представление.

Дополнительные приборы для измерения тока

В то время как обычный цифровой мультиметр, как правило, является лучшим вариантом для измерения постоянного тока в диапазоне до мкА, более чувствительные приложения, такие как измерение нано- или пикоампер, потребуют использования пикоамперметра или специальных приборов низкого уровня.

Как правило, вам потребуется использовать осциллограф для измерения тока не только в постоянном токе, но и для отслеживания его изменения во времени, который также известен как переменный ток (AC).

Цифровые мультиметры Tektronix и Keithley просты в использовании и предлагают широкий спектр измерительных функций, включая чрезвычайно точные измерения тока. Узнайте больше о том, как работают цифровые мультиметры, или посетите Центр обучения цифровых мультиметров Tektronix, чтобы узнать о дополнительных приложениях.

Объяснение показаний мультиметра | Electronic Design

Перепечатано с разрешения Evaluation Engineering

Мультиметр или цифровой мультиметр (DMM) является одним из наиболее важных и распространенных элементов лабораторного оборудования. Мультиметры используются для проведения основных электрических измерений, связанных с законом Ома. Сюда входят такие измерения, как напряжение, ток, сопротивление и т. д. Мультиметры могут быть как портативными, так и настольными. Настольные мультиметры, как правило, обеспечивают более высокую точность, чем их меньшие портативные аналоги. Для этой цели в этой статье мы предположим, что используется настольный мультиметр.

Закон Ома Измерения мультиметром

Начнем с  Напряжение постоянного тока , одного из самых простых и наиболее часто используемых измерений мультиметра. Измерение напряжения постоянного тока используется для определения разности электрических потенциалов между двумя точками в цепи постоянного тока или «постоянного тока». Эта разница потенциалов измеряется в единицах [вольт постоянного тока]. Чтобы измерить напряжение постоянного тока с помощью настольного мультиметра, после его включения выберите режим «DC V».

Подсоедините щупы к мультиметру; положительный щуп должен быть подключен к порту «INPUT HI», а отрицательный щуп должен быть подключен к порту «INPUT LO». Подайте питание на проверяемую цепь или устройство и проверьте точки цепи.

Измерение напряжения переменного тока  почти идентично измерению напряжения постоянного тока, однако этот режим используется для измерения потенциала напряжения между двумя точками цепи переменного или «переменного тока». Единицей измерения напряжения переменного тока является [вольт переменного тока]. Чтобы измерить напряжение переменного тока с помощью настольного мультиметра, выберите режим «AC V» и подключите щупы. Положительный щуп должен быть подключен к порту «INPUT HI», а отрицательный щуп должен быть подключен к порту «INPUT LO». Подайте питание на проверяемую цепь или устройство и проверьте точки на цепи 9.2*р. Поскольку даже у проводов есть сопротивление, провода датчиков могут фактически добавить к наблюдаемому измерению сопротивления. По этой причине существует два различных режима измерения сопротивления: 2-проводной режим и 4-проводной режим.

Если вас не беспокоит добавочное сопротивление проводов датчика, двухпроводного измерения сопротивления будет достаточно. Это более простое измерение, а датчики менее сложны и дороги. При 2-проводном измерении подаваемый ток и наблюдаемое напряжение измеряются через одни и те же датчики.

Чтобы выполнить двухпроводное измерение сопротивления с помощью настольного мультиметра, выберите режим «Ом» или «Ом» и подключите щупы к портам «ВХОД HI» и «ВХОД LO». Убедитесь, что тестируемая цепь или устройство выключены. Затем прощупайте нужный участок цепи.

Если вам нужно максимально точное измерение сопротивления, вам нужно выполнить 4-проводное измерение сопротивления . При 4-проводном измерении используются 2 дополнительных датчика, отсюда и термин «4-проводной». Два провода используются для подачи тока, а два других используются для измерения напряжения. Это устраняет эффективное падение напряжения на сопротивлении проводов датчика, что делает измерение напряжения и, следовательно, результирующего сопротивления более точным.

Чтобы выполнить 4-проводное измерение сопротивления с помощью настольного мультиметра, выберите на мультиметре режим «Ом» или «Ом» (возможно, вам придется нажать эту кнопку несколько раз, чтобы убедиться, что выбран 4-проводной режим). Подсоедините первый набор датчиков к портам «INPUT HI» и «INPUT LO», а второй набор датчиков к портам «SENSE HI» и «SENSE LO». Убедитесь, что проверяемая цепь или устройство отключены, затем проверьте нужную область цепи, используя оба щупа «HI» на одной стороне компонента и оба щупа «LO» на другой стороне измеряемого компонента

Важно, чтобы цепь не была включена во время измерения сопротивления. Поскольку мультиметр измеряет сопротивление как вычисление наблюдаемого падения напряжения из-за подаваемого тока, включение цепи вызовет помехи при измерении сопротивления и приведет к неправильным показаниям.

Постоянный ток или постоянный ток измеряет однонаправленный поток электронов в цепи, и единицей измерения является [амперы постоянного тока]. Для выполнения любого измерения тока в цепи должен быть «разрыв», который затем замыкается мультиметром, позволяя току течь через сам мультиметр. Другими словами, измерение тока должно производиться последовательно с цепью; тогда как измерения напряжения и сопротивления выполняются параллельно со схемой.

Чтобы измерить постоянный ток с помощью настольного мультиметра, выберите режим «I DC» на мультиметре. Подсоедините положительный щуп к порту «мА» для измерения малых токов или к порту «10А» для измерения больших токов. Подключите отрицательный щуп к порту «INPUT LO». Приложите щупы к соответствующим точкам последовательно с цепью, затем подайте питание на проверяемую цепь или устройство и запишите измерение постоянного тока.

Переменный ток  или переменный ток — это измерение тока, который периодически меняет направление. Единицей измерения переменного тока является [ампер переменного тока]. Как и при измерении постоянного тока, переменный ток должен измеряться последовательно со схемой, чтобы позволить электронам проходить через мультиметр для выполнения измерения.

Для измерения переменного тока с помощью настольного мультиметра выберите режим «I AC», подключите положительный щуп к порту «мА» для измерения малых токов или к порту «10А» для измерения больших токов. Подключите отрицательный щуп к порту «INPUT LO». Подсоедините щупы к соответствующим точкам последовательно с цепью, затем подайте питание на проверяемую цепь или устройство.

Одной из самых распространенных ошибок при измерении тока мультиметром является использование порта «мА» при измерении больших токов. При измерении токов свыше 200 мА лучше переключиться и использовать порт «10А», чтобы не перегорел предохранитель внутри мультиметра.

Дополнительные измерения мультиметра

Проверка диода  – Мультиметры также можно использовать для измерения падения напряжения на диоде с прямым смещением. Для измерения падения напряжения на диоде мультиметр автоматически подает небольшое напряжение на щупы и увеличивает это напряжение до тех пор, пока два щупа не будут электрически соединены (т. е. диод станет проводящим и смещенным в прямом направлении). Единицей измерения для проверки диодов является [вольт постоянного тока].

Чтобы выполнить проверку диодов с помощью настольного мультиметра, установите мультиметр в режим проверки диодов, нажав кнопку с символом диода. Подключите положительный щуп к порту «INPUT HI», а отрицательный щуп к порту «INPUT LO». Убедитесь, что тестируемая цепь или устройство выключены. Приложите щупы к диоду (убедившись в соблюдении полярности), затем запишите падение напряжения на диоде.

Измерение непрерывности  (или электрического соединения) с помощью мультиметра является чрезвычайно полезным инструментом отладки и устранения неполадок. Когда цепь не работает должным образом, одним из первых действий при обнаружении проблемы является проверка наличия всех ожидаемых соединений и отсутствия нежелательных коротких замыканий. Конечно, можно использовать режим измерения сопротивления мультиметра, чтобы проверить наличие этих соединений, но использование режима непрерывности делает это еще проще. Это связано с тем, что мультиметр издаст звуковой сигнал, если между щупами есть соединение с низким сопротивлением, поэтому вам даже не нужно отрывать взгляд от схемы, которую вы отлаживаете.

Важно проверить руководство вашего мультиметра, чтобы увидеть, где он рисует линию с точки зрения «низкого сопротивления», чтобы издавать жужжание непрерывности. Это сопротивление составляет около 20 Ом для многих мультиметров. Чтобы проверить непрерывность с помощью настольного мультиметра, установите мультиметр в режим непрерывности, нажав кнопку со звуковым символом. Подключите положительный щуп к порту «INPUT HI», отрицательный щуп к порту «INPUT LO» и убедитесь, что проверяемая цепь или устройство отключены. Проверьте различные точки цепи и прислушайтесь к звуковому сигналу непрерывности.

Частота

Мультиметры также можно использовать для измерения частоты сигнала переменного напряжения. Частота — это измерение количества циклов, повторяющихся в сигнале каждую секунду. Например, синусоидальная волна, которая повторяет 10 циклов каждую секунду, будет иметь частоту 10 Герц или Гц. Диапазон входных частот мультиметров может сильно различаться, поэтому убедитесь, что ваш мультиметр способен измерять сигналы более высокой частоты. Как и напряжение, измерение частоты выполняется параллельно цепи.

Использование специального частотомера рекомендуется при необходимости измерения высокочастотных сигналов с более высокой точностью.
