Устройство двигателя УАЗ | Автолюбители

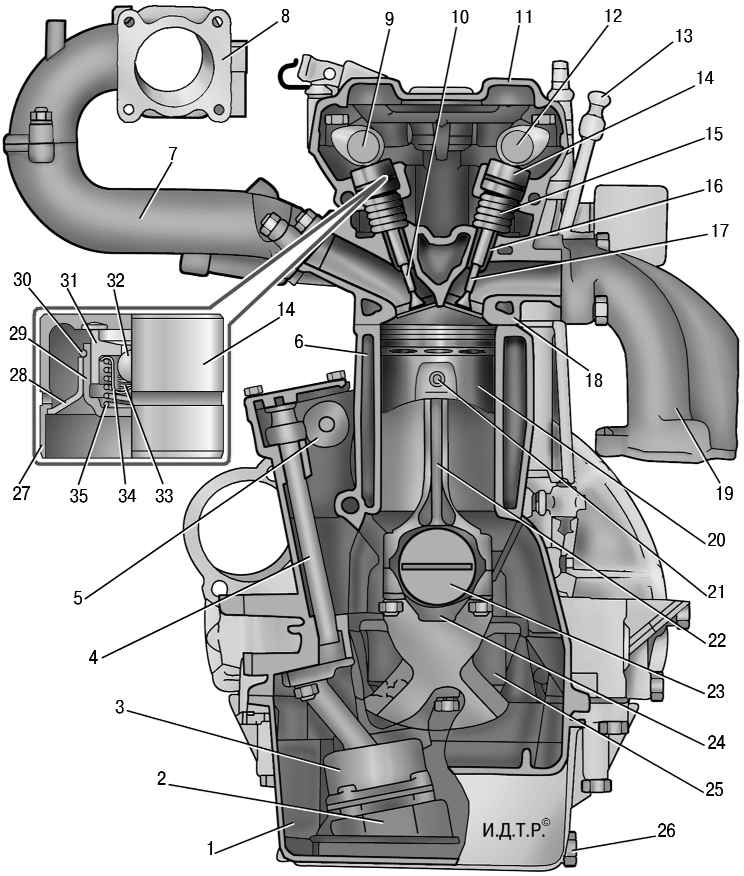

Двигатель
1 — маховик;
2 — монтажная проушина;
3 — кран отопителя;
4 — крышка головки блока цилиндров;
5 — впускной трубопровод;
6 — гайки шпилек крепления головки блока цилиндров;
7 — коромысло клапана;
8 — ось коромысел;
9 — патрубок вентиляции картера;
10 — головка блока цилиндров;
11 — пружины клапана;
12 — маслоотражательный колпачок;
13 — втулка клапана;
14 — крышка маслозаливной горловины;
15 — клапан;
16 — прокладка головки блока цилиндров;
17 — насос охлаждающей жидкости;
18 — штанга;
19 — толкатель;
20 — шкив вентилятора;
21 — распределительный вал;
22 — ведомая шестерня привода распределительного вала;
23 — демпфер крутильных колебаний; 24 — ступица шкива;
25 — шкив;
26 — болт шкива;
27 — манжета;
28 — ведущая шестерня привода распределительного вала;
29 — коленчатый вал;
30 — поддон картера;
31 — гильза цилиндра;
33 — пробка маслосливного отверстия;
34 — шатун;
35 — маслозаборник;
36 — масляный насос;
37 — блок цилиндров;
38 — выпускной коллектор;
39 — картер сцепления.
Расположение узлов и агрегатов в моторном отсеке
1 — жалюзи;
2 — воздухозаборный шланг;
3 — расширительный бачок;
4 — аккумуляторная батарея;
5 — электромагнитный клапан ЭПХХ;
6 — корпус воздушного фильтра;
7 — кран отопителя;
8 — крышка головки блока;
9 — крышка маслозаливной горловины;
10 — датчик-распределитель;
11 — катушка зажигания;
12 — карданный вал рулевого управления;
13 — вакуумный усилитель тормозов;
14 — главный тормозной цилиндр;
15 — главный цилиндр гидропривода выключения сцепления;
16 — насос омывателя ветрового стекла;
17 — бачок системы гидроусилителя руля;
18 — топливный фильтр тонкой очистки;
19 — насос гидроусилителя руля;
21 — радиатор;
22 — корпус термостата;
23 — пробка радиатора.
Описание конструкции
На автомобиль устанавливают двигатели УМЗ-4178, -4179, -4218 или ЗМЗ-4021, -4104.
Все они имеют в основном сходную конструкцию.
Двигатель — карбюраторный, четырехцилиндровый, рядный, четырехтактный, с двумя клапанами на цилиндр. Порядок работы цилиндров: 1-2-4-3.
Блок цилиндров отлит из алюминиевого сплава. Гильзы цилиндров чугунные, съемные (мокрого типа) или залитые в блок*. Уплотнение «мокрых» гильз по нижнему стыку обеспечивается прокладками из меди или резиновыми кольцами. К заднему торцу блока крепится болтами алюминиевый картер сцепления. Поршни отлиты из алюминиевого сплава. На каждом из них установлены по два компрессионных и одному маслосъемному кольцу. Компрессионные кольца — чугунные, верхнее — хромированное, нижнее — луженое. Поршневые пальцы — плавающего типа, от осевого перемещения они удерживаются стопорными пружинными кольцами. Шатуны стальные, кованые, двутаврового сечения с разъемной нижней головкой, крышка которой крепится двумя болтами с гайками. В верхнюю (поршневую головку) шатуна запрессована бронзовая втулка.
* На двигателе УМЗ-4218.
Коленчатый вал чугунный, литой, полноопорный, с противовесами, динамически отбалансирован в сборе с маховиком и установлен в блоке цилиндров на пяти разъемных коренных подшипниках скольжения. Коренные и шатунные подшипники выполнены в виде вкладышей из стальной ленты с нанесенным на нее антифрикционным алюминиево-оловянным сплавом. От осевого смещения вал удерживается двумя упорными кольцами, которые установлены по обе стороны переднего коренного подшипника. Концы коленчатого вала уплотнены резиновыми манжетами*. На переднем носке коленчатого вала напрессована ступица, к которой болтами крепится шкив-демпфер.
Головка блока цилиндров отлита из алюминиевого сплава. В нее запрессованы чугунные седла и металлокерамические втулки клапанов. Головка крепится к блоку десятью шпильками с гайками через металлоасбестовую прокладку. С правой стороны к головке крепятся выпускной коллектор и впускной трубопровод.
Распределительный вал чугунный, установлен в расточенных отверстиях** нижней части блока цилиндров.
На его переднем конце на шпонке установлена текстолитовая или полиамидная косозубая шестерня привода. Кулачки распределительного вала при его вращении воздействуют на цилиндрические толкатели, которые установлены в отверстиях блока. Штанги толкателей алюминиевые со стальными сферическими наконечниками приводят в действие коромысла клапанов, установленные на общей неподвижной стальной оси. На коротком плече коромысла имеется винт с контргайкой для регулировки зазора в приводе клапана. В отверстия коромысел запрессованы тонкостенные бронзовые втулки. Клапаны изготовлены из жаропрочной стали. Каждый клапан снабжен двумя пружинами с правой и левой навивкой и установлен в металлокерамической направляющей втулке из спеченного медно-железо-графитового порошка с дисульфидом молибдена. Стержни клапанов уплотнены резиновыми маслоотражательными колпачками, которые препятствуют проникновению масла в камеры сгорания. Сверху головка блока закрыта штампованной стальной крышкой.
* На двигателях ЗМЗ-4021 и ЗМЗ-4104 задний конец коленчатого вала был уплотнен набивкой из асбестового шнура.
** На двигателях, выпущенных до 1996 г., распределительный вал устанавливался на антифрикционных втулках, запрессованных в блок цилиндров.
Система смазки комбинированная — под давлением и разбрызгиванием. Под давлением смазываются коренные и шатунные подшипники коленчатого вала, подшипники распределительного вала, втулки коромысел, верхние наконечники штанг толкателей. Шестерни привода распределительного вала и привода вспомогательных агрегатов смазываются струей масла, а остальные детали – разбрызгиванием. Стенки цилиндра дополнительно смазываются струей масла, которая выбрасывается из отверстия в нижней головке шатуна. Шестеренный масляный насос приводится в действие совместно с датчиком-распределителем зажигания винтовой передачей от распределительного вала. Корпус насоса алюминиевый, а его рабочие прямозубые шестерни изготовлены из металлокерамики. Масло забирается насосом из стального штампованного поддона картера через сетчатый маслозаборник, затем оно проходит насос, полнопоточный фильтр и подается в масляную магистраль.
Система вентиляции картера – закрытая, принудительная с отводом картерных газов в систему впуска через маслоотделитель с регулятором разрежения.
Силовой агрегат (двигатель в сборе со сцеплением, коробкой передач и раздаточной коробкой) крепится к раме автомобиля на четырех опорах, две из которых размещены по бокам блока цилиндров.
На две другие опирается пластина, установленная между коробкой передач и раздаточной коробкой.
- Советы водителям
- Устройство Уаз
Как устроен двигатель 409 ЗМЗ на УАЗ Патриот: принцип работы
Главная » Отечественный автопром
Отечественный автопром
На чтение 4 мин. Просмотров 151 Опубликовано
Содержание
- Характеристики, расход топлива
- Устройство двигателя УАЗ Патриот ЗМЗ 409
- Привод ГРМ УАЗ Патриот 409
- Характеристики двигателя УАЗ Патриот
Бензиновый, рядный, 4-цилиндровый и 16-клапанный агрегат имеет чугунный блок цилиндров и алюминиевую ГБЦ. В головке блока имеются два распредвала, которые вращаются посредством цепного привода ГРМ. В клапанном механизме имеются гидрокомпенсаторы, которые освобождают вас от ручной регулировки теплового зазора 16-ти клапанов.
Характеристики, расход топлива
- Рабочий объем – 2693 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 95.5 мм
- Ход поршня – 94 мм
- Мощность л.с./кВт – 128/94.1 при 4600 оборотах в минуту
- Крутящий момент – 209.7 Нм при 2500 оборотах в минуту
- Степень сжатия – 9
- Тип ГРМ/привод ГРМ – DOHC/цепь
- Марка топлива – бензин АИ 92
- Экологический класс – Евро-4
- Максимальная скорость – 150 км/ч
- Разгон до 100 км/ч – н/д
- Расход топлива по городу – н/д
- Расход топлива в смешанном цикле – н/д
- Расход топлива по трассе – 11,5 литра
Данный двигатель весьма прожорлив, это пожалуй на сегодняшний момент главная проблема Патриота с этим силовым агрегатом. Довольно устаревшая конструкция, не порадует вас своей надежностью. Однако цена нового UAZ Patriot, заставляет закрывать глаза на подобные минусы.
Бензиновый 409 двигатель УАЗ Патриот производства ЗМЗ долгие годы остается основным силовым агрегатом российского внедорожника.
Бензиновый двигатель объемом 2.7 литра, это рядный 4-цилиндровый, 16 клапанный мотор с верхним расположением распределительных валов и цепным приводом ГРМ.
Атмосферный мотор постоянно модернизировали. На сегодняшний момент инжекторный силовой агрегат под капотом Patriot 2017 модельного года выдает 135 л.с. при крутящем моменте 217 Нм. Сегодня 409 двигатель выпускается в модификации ЗМЗ-40906, агрегат соответствует экологическим стандартам евро-5.
Устройство двигателя УАЗ Патриот ЗМЗ 409
Двигатель Patriot бензиновый, рядный, 4-цилиндровый и 16-клапанный агрегат с чугунным блоком цилиндров. В алюминиевой головке блока имеются два распредвала, которые вращаются посредством цепного привода ГРМ. Порядок работы цилиндров организован по схеме 1-3-4-2, коленчатый вал вращается в правую сторону. В клапанном механизме имеются гидрокомпенсаторы. Инжекторный впрыск с электронным управлением посредством катушек зажигания являются главной отличительно чертой отделяющих данный движок от своих карбюраторных прародителей.
ГБЦ движка ЗМЗ 409 представляет собой пастель для двух распределительных валов. Распределительные валы отлиты из чугуна. Валы вращаются в подшипниках, образованных головкой цилиндров и съемными алюминиевыми крышками. Эти крышки обрабатываются в сборе с головкой цилиндров и поэтому не взаимозаменяемы. Клапана не нуждаются в регулировке благодаря гидротолкателям автоматически поддерживающие необходимый зазор. Недостаточный уровень масла часто привод к падению давления в масляных каналах снабжающих гидрокомпенсаторы, из-а чего возникает неприятный звук. Свечи вворачиваются вертикально в специальные колодцы проходящие через всю ГБЦ.
Привод ГРМ УАЗ Патриот 409
Привод ГРМ Patriot цепной. Правда осуществляется передача крутящего момента от коленвала к распредвалу не напрямую, а через промежуточную звездочку. В итоге привод имеет две отдельных цепи, пару гидравлических натяжителей и несколько успокоителей. Довольно сложная и громоздкая система. Довольно частая поломка натяжителей может вызвать довольно неприятный звук работы двигателя.
Схема ГРМ далее на изображении. Для увеличение достаточно кликнуть на картинку.
Характеристики двигателя УАЗ Патриот
- Рабочий объем – 2693 см3
- Количество цилиндров – 4
- Количество клапанов – 16
- Диаметр цилиндра – 95.5 мм
- Ход поршня – 94 мм
- Мощность л.с. (кВт) – 135 (99) при 4600 оборотах в минуту
- Крутящий момент – 217 Нм при 3900 оборотах в минуту
- Тип ГРМ/привод ГРМ – DOHC/цепь
- Марка топлива – бензин АИ 92
- Экологический класс – Евро-5
- Максимальная скорость – 150 км/ч
- Расход топлива по городу – 14 литров
- Расход топлива в смешанном цикле – 13 литров
- Расход топлива по трассе – 11,5 литра
Основная проблема данного двигателя с корой сталкиваются все владельцы УАЗ Патриот, это высокий расход топлива, который при подключенном полном приводе может превышать 20 литров. Любители российского внедорожника решают проблему установкой газового оборудования, тем более что места для размещения баллонов в багажнике Patriot предостаточно.
