Как работает амортизатор: принцип работы, как устроен, из чего состоит, виды, для чего нужны

Амортизатор подвески авто — их виды, работа и неисправности

Основные нагрузки при движении авто в подвеске воспринимает на себя пружинистый элемент – рессора или винтовая пружина. За счет возможности изгибаться или сжиматься эти элементы принимают вертикальное движение колеса, которое оно получает от дорожного покрытия, предотвращая полную передачу этого движения на кузов или раму авто.

Однако в работе этих элементов имеется один серьезный недостаток – при работе на изгиб или сжатие, в них образуется инерционные колебательные движения, которые как раз на кузов и передаются, раскачивая его. При этом эти колебательные движения приводят к тому, что колесо теряет постоянный контакт с дорожным полотном, что сказывается на управляемости авто.

Чтобы убрать эти колебательные движения, в конструкцию подвески включены амортизаторы. В их задачу входит снижение инерции в пружинистых элементах за счет создания сопротивления, поглощающего данную энергию.

Внешне все амортизаторы очень схожи и представляют собой цилиндрический продолговатый герметичный корпус, из которого выходит шток, перемещающийся внутри его. В нижней части корпуса имеется крепежный элемент, которым амортизатор крепится к оси колес. В авто, использующих стойки МакФерсона, амортизатор помещен в саму стойку, а вот она уже прикрепляется к ступице колеса. Шток в верхней части тоже имеет крепежные элементы, которым он присоединен к кузову или раме авто.

А внутренняя конструкция отличается. Они бывают двухтрубными и однотрубными. Из-за конструктивных особенностей амортизаторы подразделяются на масляные и газовые. Существуют еще так называемые газомасляные, но они скорее — подвид масляных. Интересно, что в газовых тоже присутствует масло, которая является рабочей жидкостью амортизатора.

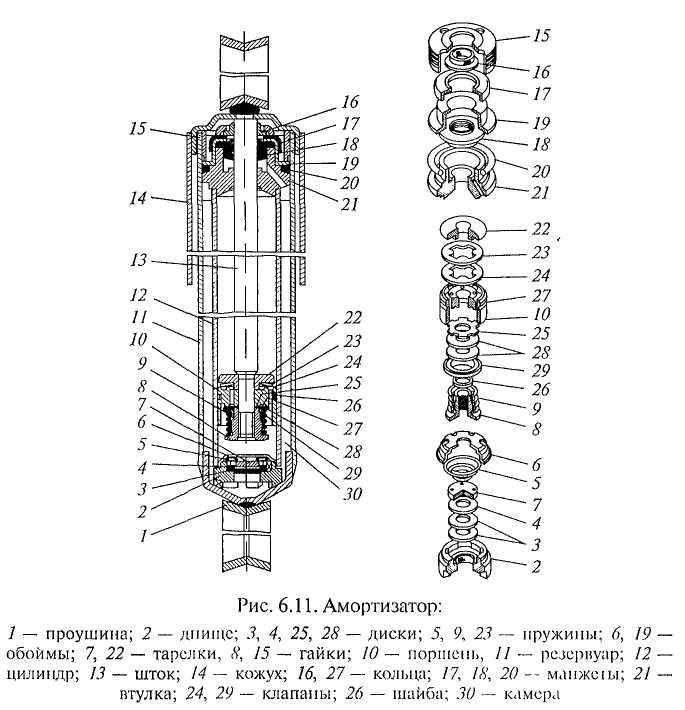

Двухтрубные амортизаторы. Конструкция, принцип действия

Двухтрубные амортизаторы производятся как масляные, так и газомасляные. Внутри такого корпуса установлен резервуар, который является рабочим цилиндром. Между корпусом и этим цилиндром имеется небольшое расстояние.

В нижней части цилиндра установлен перепускной клапан, который называется клапаном прямого хода. В этот цилиндр помещен шток с поршнем на конце. В поршне проделаны отверстия, которые являются клапаном обратного хода. Вся внутренняя полость рабочего цилиндра заполнена маслом.

Газовый и масляный амортизаторы

Работает этот амортизатор так: при движении колеса вверх, когда производится разгибание рессоры или сжатие пружины, шток начинает перемещаться вниз – при этом поршень давит на масло, часть его уходит через клапан прямого хода в пространство между стенками корпуса и рабочего цилиндра, а часть через клапан обратного хода переходит в надпоршневое пространство. Поскольку пропускная способность клапанов незначительная, то в подпоршневом пространстве создается избыточное давление, которое является противодействием инерции пружинистых элементов.

При возврате рессоры или пружины в исходное положение – происходит обратное действие – поршень движется вверх, часть масла переходит из надпоршневого пространства в подпоршневое, а часть возвращается из пространства между стенками. Таким образом гасятся все колебательные движения пружинистых элементов.

Ещё кое-что полезное для Вас:

• Какие амортизаторы лучше — рейтинг фирм-производителей
• Почему стучит амортизатор?
• Замена амортизатора передней стойки

Видео: Monroe — двухтрубные амортизаторы.

В масляном амортизаторе все внутренние полости не полностью заполнены маслом, поскольку требуется определенное место для вытеснения масла при работе. То есть часть пространства заполняет воздух. В этом и кроется основной недостаток этих амортизаторов. Масло при работе нагревается, что приводит к снижению его вязкости, а затем и вспениванию масла. Эти эффекты связаны с тем, что охлаждение двухтрубного амортизатора затруднено, и приводят они к ухудшению его работы.

Частично данная проблема устранена в газомасляных амортизаторах. В них свободное пространство заполнено не воздухом, а газом (зачастую использую азот), причем он находится под давлением. Избыточное давление газа приводит к тому, что масло не может вспениться, но нагрев масла и потерю вязкости устранить так и не удалось.

Однотрубные амортизаторы. Конструкция и принцип действия

Конструкция однотрубных амортизаторов несколько отличается, и они все делаются газовыми. Особенностью их является отсутствие внутреннего рабочего цилиндра – корпус амортизатора им и является. Внутри на штоке так же имеется поршень, но на нем уже размещены оба клапана – и прямого и обратного хода.

Также в конструкцию входит еще один поршень-поплавок, ни с чем не связанный, в его задачу входит разделение масла и газа, который находится внизу цилиндра.

Вся верхняя полость до поршня поплавка заполнена маслом, а нижняя – газом, причем с высоким давлением.

Видео: Как определить разборный или нет амортизатор стойка

Работа данного амортизатора такова: при сжатии, когда колесо движется вверх, шток с поршнем движется вниз – часть масла перетекает в надпоршневое пространство, остаток же смещается вниз, толкая поршень-поплавок и газ сжимается. При движении колеса вниз – производится обратное действие.

Из-за отсутствия внутри дополнительного резервуара, в однотрубном амортизаторе охлаждение масла происходит более эффективно, а отсутствие свободного пространства, поскольку все оно до поршня-поплавка заполнено маслом, исключает вспенивание.

Но имеется и отрицательное качество в работе амортизатора такой конструкции – при возвратно-поступательном движении штока с поршнем, с постоянным воздействием масла на газ, которое заставляет его постоянно сжиматься и разжиматься, происходит нагрев газа, сопровождающееся увеличением его объема и как следствие – давления. В итоге при активной работе амортизатора жесткость его возрастает из-за увеличивающегося давления внутри амортизатора.

Основные неисправности амортизаторов

На какие элементы подвески влияют неисправные амортизаторы

Неисправностей амортизаторов не так уж и много, но все они приводят к тому, что данные элементы заменяются, поскольку они не ремонтопригодны.

Что касается масляных и газомасляных амортизаторов, то самой частой неисправностью в них является разгерметизация, вследствие которой часть масла выходит наружу. А из-за недостатка масла нарушается общая работоспособность, амортизатор уже не способен выполнять полностью свою функцию.

Вполне возможен и изгиб штока, в результате чего он заклинивает в одном из положений.

Ударные нагрузки, приводящие к появлению вмятин на корпусе, не всегда оказывает значительное влияние на работу двухтрубного амортизатора. Ведь между ним и рабочим цилиндром имеется расстояние, поэтому вмятина приводит лишь к уменьшению свободного пространства внутри.

А вот в однотрубном амортизаторе вмятина на корпусе является губительной. Она перекроет возможность поршню со штоком перемещаться – амортизатор заклинит и перестанет работать.

Также в однотрубном амортизаторе встречается и разгерметизация корпуса, которая приводит к нарушению работы.

Как проверить амортизатор?

Выявить выход из строя амортизатора вполне возможно и самому. Для начала нужно внимательно проверить его на наличие подтеков. Даже незначительные следы масла на поверхности будут указывать на разгерметизацию.

Если наблюдаются вмятины на корпусе масляного или газомасляного амортизатора, то еще не означает, что он вышел из строя, а вот изгиб штока будет сигнализировать о надобности в замене.

Выявить неработоспособность амортизатора можно и путем раскачивания кузова. Однако таким способом можно выявить только полную неисправность, частичное вытекание масла выявить раскачкой не удастся.

Проверяется амортизатор так: нужно с силой надавить на кузов авто со стороны проверяемого амортизатора, а затем отпустить. При исправном амортизаторе кузов сразу же станет в исходное положение, а вот если он неисправен, то кузов будет раскачиваться.

Самым же достоверным способом проверки состояния амортизатора является диагностика на специализированном стенде. Такая диагностика не только покажет состояние амортизаторов, она полностью оценит состояние подвески авто.

Односторонние и двусторонние амортизаторы

Односторонние и двусторонние амортизаторы

Амортизаторы по конструкции подразделяются на две группы: однотрубные и двухтрубные.

Ответ в чем разница между амортизаторами одностороннего действия от двухстороннего очень прост. Разница в его работе. Название действия говорит само за себя, а именно амортизатор одностороннего действия работает в одну сторону (на вытягивание) то есть идёт туго, благодоря чему он обеспечивают более плавный ход.  На сжатие амортизатор работает свободно, но если при росте неровности дороги и скорости подвеска не успевает занять исходное положение, чтоб погасить следующий удар, вы получаете так называемый «пробой».

Однотрубные амортизаторы стали завоевывать сердца автолюбителей. Конструкция их наиболее совершенна, она подразумевает наличие двух полостей, рабочей и буферной, разделенных подвижным поршнем. При этом рабочая полость заполняется маслом, а буферная — газом высокого давления. В сущности однотрубный амортизатор обеспечивает надежную изоляцию газа от жидкости, благодаря наличию поршня. Но с появлением двусторонних амортизаторов односторонняя конструкция теряет востребуемость и постепенно выходит из употребления.

Второй тип — двусторонний амортизатор — работает в обоих направлениях, благодаря чему он наиболее надежен. Работа такого типа амортизатора может быть скорректирована в зависимости от необходимого соотношения мягкости движения и стабильности поведения автомобиля на дороге.

К справке: Советский автомобиль довоенного периода ГАЗ-11-73 1940 года выпускали уже с поршневыми амортизаторами двойного действия.

Двухтрубные конструкции занимают сейчас лидирующую позицию на современном автомобильном рынке, но менее надежны, чем однотрубные. По сути двухтрубные амортизаторы представляют собой две соосные, вставленные одна в другую, трубы, внешняя из которых играет роль корпуса, а внутренняя является рабочей, она заполнена жидкостью и в ней происходит перемещение поршня. Зазор между труб также заполнен жидкостью для компенсации утечек и охлаждения, а также воздухом, компенсирующим изменение объема за счет температурного расширения и движения штока.

В автоспорте двухтрубные системы не применяются, поскольку не обеспечивают требований надежности и безопасности в условиях спортивных нагрузок.

По типу действия амортизаторы также подразделяются на односторонние и двусторонние. В первом случае, гашение колебаний происходит при отбое, а на стадии сжатия подвески оно минимально. Т.е. фактически амортизатор работает в одном направлении. Это свойство делает односторонний амортизатор несовершенным при езде автомобиля по сильно искривленной поверхности на высокой скорости, поскольку подвеска не успевает вернуться в исходное положение. Возникают «пробои» амортизатора, принуждающие водителя снизить скорость.

Наша компания производит ремонт и восстановление амортизаторов всех конструкций, не зависимо от вида транспорта. Работа производится на современном сертифицированном оборудовании, оснащенном системами автоматизации, благодаря чему минимизируются риски человеческой ошибки и повышается качество и скорость производства работ. Ремонт производится в две стадии: диагностика и, собственно, ремонт на основе проведенных исследований.

Что такое амортизатор и для чего он нужен?

Что такое амортизатор и для чего он нужен?

Амортизатор является частью подвески. Он берет под контроль вибрации, вызванные движением колеса вверх-вниз. Часто считается, что его функция обеспечивает комфорт, но он также является жизненно важной частью безопасности вождения. Это очень легко понять или почувствовать. При удалении амортизатора из системы подвески возникающие колебания не могут быть заглушены. Тогда автомобиль будет дольше раскачиваться, а связь колеса с землей ослабнет, а иногда и вовсе сломается. Это означает, что вы не сможете удержать автомобиль на ходу. Если это произойдет, когда вы выполняете поворот, ваш автомобиль занесет или он остановится на более длинном расстоянии при торможении.

Как работают амортизаторы?

Амортизатор создает силу сопротивления в направлении, противоположном движению, возникающему при его удлинении или укорочении. Эта сила предотвращает непрерывные колебания автомобиля. Чтобы создать эту силу, амортизатор заставляет масло внутри него перемещаться при движении. Когда этот поток проходит через группы клапанов внутри, он встречает сопротивление, которое заставляет амортизатор создавать усилие в направлении, противоположном движению. При этом амортизатор нагревается и отдает это тепло от своего корпуса во внешнюю среду. Другими словами, амортизатор преобразует кинетическую энергию, генерируемую движением колеса, и потенциальную энергию, накопленную на пружине, в тепловую энергию и, таким образом, потребляет энергию.

Признаки неисправности амортизатора

В сервисных центрах используется простое контрольно-измерительное оборудование для выявления неисправностей амортизаторов. Оборудование в определенной степени трясет колесо и проверяет, сколько времени требуется, чтобы гасить эту тряску. В то же время он измеряет силу, которую колесо прикладывает к земле с установленными на ней измерителями нагрузки, и определяет, насколько ослаблено соединение колеса с землей. Если демпфирование занимает много времени или измеренное усилие выходит за указанные пределы, это означает, что амортизатор нуждается в замене.

Кроме того, есть переносное испытательное оборудование. Оборудование размещается близко к колесу, которое вы хотите проверить, прежде чем автомобиль проедет через неровность на низкой скорости. Датчики на оборудовании измеряют колебания. Амортизатор нуждается в замене, если колебания продолжаются дольше, чем предполагалось.

Собственно, аналогичную проверку тоже можно сделать. Что вам нужно сделать, так это быстро перенести свой вес на участок автомобиля рядом с колесом и потянуть его назад. Если результирующие колебания длятся дольше полутора циклов, следует проверить амортизаторы. Кроме того, при обычном использовании, если ваш автомобиль заносит на повороте (занос передних или задних колес) или ваш автомобиль ныряет (уменьшенная передняя высота и увеличенная задняя высота), вам лучше доставить свой автомобиль в сервисный центр.

Почему амортизаторы выходят из строя?

Амортизаторы имеют срок службы, как и все детали автомобиля. Однако срок их службы может варьироваться в зависимости от условий использования. Здесь важно использовать продукт, специально разработанный для вашего автомобиля. Езда на автомобиле по предполагаемым дорогам и условиям вождения также является еще одним фактором, влияющим на срок службы продукта. Возможно, вы встречали словосочетание «сверхмощный» в описаниях некоторых автомобилей. Это указывает на то, что продукт предназначен для тяжелых условий вождения. В дополнение к этому такие описания, как поднятие или понижение, важны для выбора правильного продукта.

Можно ли отремонтировать амортизаторы?

Хотя и очень редко, некоторые амортизаторы (в основном это специальные решения, выпускаемые в ограниченном количестве) могут быть разобраны для замены их внутренних частей. Однако для транспортных средств, используемых на автомагистралях, изделия не предназначены для разборки. Это связано с тем, что внутренние части амортизаторов закрыты при определенной нагрузке и в очень чистой среде. Если амортизатор вскрыт разрезанием, его нельзя будет использовать повторно. Резка и повторная сварка амортизаторов, особенно передних (несущих нагрузку автомобиля), ставит под угрозу жизнь водителя, а также жизни окружающих.
