Как работает сцепление автомобиля: Что такое сцепление: типы и основные функции

Содержание

Принцип работы сцепления для новичков: Видео

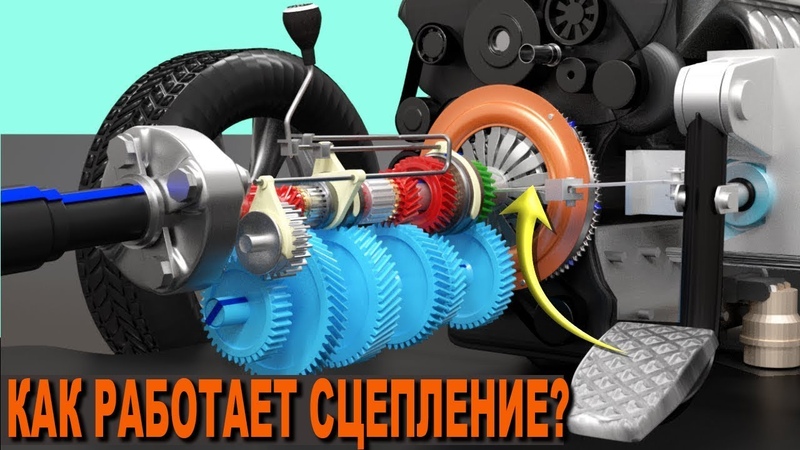

Видео: Просто о сложном. Как работает сцепление

Многие из нас имеют лишь общее представление о том, как работает сцепление автомобиля. Изучить вопрос подробнее самостоятельно кажется маловероятным, из-за того, что все эти шестеренки, зубья и пружины в КПП кажутся очень сложными для понимания.

Смотрите также: Вот как можно избежать повреждения механической коробки при переключении передач не по порядку

На самом деле в этом нет ничего сверхсложного. Главное, верно визуализировать нужную часть автомобиля и объяснить основные направления работы устройства. Например, на YouTube канале «Learn Engineering» была сделана виртуальная анимация, при помощи которой, мы сможем увидеть, как на самом деле работает сцепление на вашем автомобиле.

Вначале видео объяснено, что автомобиль с двигателем внутреннего сгорания не сможет полноценно работать без трансмиссии, поскольку он имеет крайне ограниченный крутящий момент в узком диапазоне оборотов.

Трансмиссия же позволяет мотору работать в оптимальном диапазоне оборотов, гораздо более эффективно расходуя топливо и ресурс двигателя, не снижая при этом динамику транспортного средства.

В видеоролике говорится, что было бы глупо выключать двигатель для каждого переключения передачи, поэтому был разработан очень важный элемент КПП – сцепление.

Вкратце, сцепление на любом автомобиле использует трение для включения или отключения двигателя от передачи крутящего момента на колеса через коробку переключения передач, карданный вал и/или ведущие полуоси. Упрощенно, важнейшими элементами сцепления являются:

Диск сцепления с фрикционной поверхностью (1.45 минута видео)

Поэтому, для правильной работы сцепления, фундаментально важно чтоб на диске сцепления присутствовал, так называемый, фрикционный материал.

Материал наносится с обеих сторон диска. Если покрытие частично или все сотрется, автомобиль не сможет даже тронуться с места. Отсюда, можно сделать вывод, что при трогании крайне важно следить за моментом отпуска педали сцепления. Если вы случайно сотрете фрикционный слой рабочей поверхности, сожжете сцепление, вы уже никуда не сможете поехать не заменив диски сцепления.

Смотрите также: Как научиться ездить на механической КПП: Все пункты, от А до Я

Первый диск сцепления устанавливается на маховике двигателя (ведомый, нажимной диск сцепления). Второй диск (ведущий) прижимается к первому при помощи нажимной муфты. Через входной вал крутящий момент переходит с двигателя на систему трансмиссии.

Нажимная муфта

Вторым важным элементом, без которого сцепление не сможет нормально работать – нажимная муфта. Ее внешняя часть присоединена болтами к маховику, непрерывно передавая вращающий момент на коробку переключения и далее к колесам.

К муфте прикреплена так называемая, диафрагменная пружина (2.50 минута видеоролика). С ее помощью производится разводка двух дисков сцепления и рассоединение двигателя и КПП.

Вилка сцепления

Следующим элементом из стройной системы сцепления ручной КПП, описывается вилка сцепления и гидравлический механизм приводящий ее в движение от нажатия на педаль. 3.40 минута видео. При нажатой педали сцепления, при помощи гидравлического или механического привода активируется вилка сцепления, которая нажимая на центр диафрагменной пружины, рассоединяет мотор и КПП, давая возможность водителю включить требуемую передачу.

Вот и весь принцип работы сцепления в общих чертах. Не сложно, неправда ли?

Таким образом в общих чертах сцепление состоит из следующих элементов:

маховика

дисков сцепления с фрикционным материалом

ведущего диска сцепления

нажимной муфты

вилки

вала педали

выжимного подшипника

вала КПП

Под завершение видео разъясняется цель использования небольших цилиндрических пружин на диске сцепления. Они применяются для того чтобы смягчить вибрации и колебания, идущие от двигателя через диски сцепления на коробку передач, тем самым повышая не только комфорт, но и продлевая жизнь элементам трансмиссии автомобиля.

Как это работает: сцепление + наглядное видео

Сцепление – это механизм в составе трансмиссии автомобиля, предназначенный для передачи крутящего момента от коленчатого вала двигателя к валу коробки переключения передач. Главной задачей сцепления является кратковременное отключение двигателя от КПП, а также плавное соединение этих агрегатов при работающем двигателе. Сцепление обеспечивает ровное «трогание» автомобиля с места, а также предохраняет детали трансмиссии от перегрузок при резком замедлении вращения коленчатого вала.

UPD: добавлено отлично видео!

Различают следующие типы сцепления автомобиля:

По связи ведущих и ведомых частей	По числу ведомых дисков	По приводу	По созданию нажимного усилия
Фрикционное	Однодисковые	Механические	С периферийными пружинами
Гидравлическое	Двухдисковые	Гидравлические	С центральной пружиной
Электромагнитное	Многодисковые		Центробежное
			Полуцентробежное

Гидравлические и электромагнитные типы сцепления не получили широкого распространения ввиду сложности конструкции, поэтому в этой статье рассмотрим принцип работы и устройство наиболее распространенной конструкции

однодискового фрикционного сцепления.

Устройство однодискового сцепления:

Ведущая часть состоит из:

Ведущий (нажимной диск)

Коленчатый вал

Ведомая часть состоит из:

Первичный вал КПП

Выжимной подшипник

Механизм в собранном виде можно посмотреть на следующем рисунке, на котором ведомый и ведущий диски соприкасаются поверхностями с высоким коэффициентом трения

Ведущая часть при заведенном двигателе постоянно находится во вращении, так как жестко связана с коленчатым валом.

Сцепление включено: как видно на рисунке выше, ведущий и ведомый диски плотно прижаты друг другу, поэтому весь крутящий момент ведущей части сцепления полностью передается на ведомую (и далее на КПП, на колеса). Благодаря высокому коэффициенту трения, диски вращаются с одной скоростью и «проскальзывание» между ними отсутствует (в случае приемлемого состояния контактирующей поверхности).

Сцепление выключено: выключение происходит при нажатии на педаль сцепления. Далее поступательное движение педали передается приводом (механическим или гидравлическим) на выжимной подшипник. Этот подшипник движется вдоль первичного вала коробки передач и упирается в ведомый диск, который срабатывает как «рычаг» (рисунок ниже), благодаря своей конструкции, и диски выходят из зацепления. Теперь вращение на ведомую часть сцепления не передается.

После снятия усилия с педали сцепления, ведомый диск возвращается в исходное состояние под действием пружин. Снимать ногу с педали необходимо плавно, что бы ведомый диск постепенно прижимался к ведущему — в этом случае не будет резкого толчка!

Для плавного включения сцепления так же применено конструктивное решение на ведомом диске сцепления. Он состоит из двух частей, способных поворачиваться на малый угол относительно друг друга, благодаря пружинам. На рисунке видно, что одна часть шлицами входит в зацепление с валом коробки передач, а вторая часть диска с подвижной частью сцепления.

Чтобы закрепить материал, предлагаем Вам отличное обучающее видео про фрикционное сцепление, подготовленное еще в СССР:

Часть 1. Советуем смотреть со времени 6:50 — почему важно выжимать педаль сцепления до конца и как происходят удары шестерен в коробке передач (осторожно громкий звук):

Часть 2.

Про трение между дисками сцепление. Зависимости от материала и площади.
Советуем смотреть со времени 5:35 до 8:45 — рассказывают почему сцепление усложнили (как улучшили от эллементарной модели). Возможно модель старовата, зато принцип поясняет верно!

Часть 3. Основные моменты: как включается фрикционное сцепление, как устраняется перекос в нажимном диске и как увеличили «полезный ход» педали сцепления:

Еще один наглядный ролик:

Таков принцип работы сцепления автомобиля. Надеемся, что данная информация будет для Вас полезной. Напоследок добавим, что езда накатом при включенной передаче и нажатой педали сцепления — это верный способ быстро вывести из строя сцепление!

Как работает сцепление

Сцепление автомобиля. Принцип работы сцепления автомобиля — схема :

Сцепление автомобиля – это один из главных компонентов трансмиссии. Именно оно принимает на себя весь основной удар при переключении передач, защищает машину от перегрузок и гасит колебания. Как работает сцепление на автомобиле, как оно устроено, какие функции выполняет? Ответы на все эти вопросы – далее в нашей статье.

Характеристика

Сцепление автомобиля – это узел, предназначенный для кратковременного отсоединения двигателя от коробки передач и плавного их соединения при переключении скоростей. На большинстве современных автомобилей данный элемент размещается между коробкой передач и двигателем внутреннего сгорания.

Устройство сцепления автомобиля

По своей конструкции данная деталь представляет собой целую систему, состоящую из следующих элементов:

Маховик. На него вырабатывается весь крутящий момент мотора. К маховику подсоединяется корзина. Это одна из наиболее стойких к нагрузкам деталь.
Нажимной и ведомый диск сцепления. Данные детали тесно взаимосвязаны между собой. Нажимной диск сцепления может как соприкасаться, так и отпускаться от ведомого в зависимости от конкретного положения педали в салоне автомобиля.
Вилка выключения. Данная деталь при нажатии педали разжимает диски.
Первичный вал КПП. Это элемент, на который передается крутящий момент через сцепление автомобиля от ДВС.

Для чего нужен данный узел?

Как известно, двигатель вращается постоянно, а вот колеса – нет. И чтобы при каждой новой остановке автомобиля не приходилось глушить мотор, на коробке следует выключать ту или иную передачу, то есть путем нажатия на педаль сцепления активировать «нейтралку». При последующем движении данный узел способен снова совместить вращающийся двигатель и неподвижную КПП, плавно соединяя валы между собой. Благодаря этому происходит мягкое трогание автомобиля с места.

«Сухое» сцепление

Схема сцепления автомобиля практически всегда одна и та же (картер сцепления; подшипник выключения сцепления; втулка опорная вала вилки выключения сцепления; вилка выключения сцепления; нажимная пружина; ведомый диск; маховик; нажимной диск; кожух сцепления; первичный вал коробки передач; трос; педаль сцепления; муфта подшипника выключения сцепления; пластина, соединяющая кожух сцепления с нажимным диском; пружина демпфера; ступица ведомого диска). Однако этот узел имеет свои особенности. Некоторые производители оснащают машины разными типами узлов. Один из самых популярных на данный момент вариантов – фрикционный. При таком типе сцепления процесс передачи усилий крутящего момента осуществляются благодаря силам трения. Последние воздействуют на поверхностях соприкосновения ведомой и ведущей части. То есть передача усилий происходит напрямую между диском ДВС и КПП машины. Также данный тип сцепления называется «сухим». Особенно часто он устанавливается на полноприводные джипы.

«Мокрый» тип

Существует и так называемый мокрый тип сцепления. Чем он отличается от первого варианта? В нем имеется гидротрасформаторное масло между двумя дисками. Также на «мокром» узле нет такого жесткого сцепления между ведомым и ведущим диском.

По сравнению со своими аналогами он имеет целый ряд преимуществ. Среди них необходимо отметить хорошую защиту автомобиля от перегревов, а также высокую надежность работы механизмов. Однако есть у «мокрого» элемента и свои недостатки. Главный его минус – высокая стоимость, поэтому на большинстве бюджетных автомобилей такая система не используется.

Предназначение

Какие функции выполняет сцепление автомобиля? Прежде всего, данный узел необходим для плавного трогания автомобиля с места, о чем мы сказали в начале статьи. Если мотор с коробкой соединены жестко, то после включения передачи машина резко дергается вперед, так как на коробку передается сразу вся мощность от двигателя. Неправильное использование сцепления вызывает механическое повреждение деталей, а также приводит к частой остановке двигателя при трогании с места.

Благодаря работе сцепления, а именно скольжению ведущего и ведомого дисков, крутящий момент увеличивается постепенно. Движущие усилия возрастают не сразу, а потому машина трогается очень плавно и мягко.

Также коробка сцепления необходима для легкого переключения передач во время движения транспортного средства. Когда автомобиль едет с определенной скоростью, которая стабильно растет или уменьшается, возникает необходимость в переходе на повышенную или пониженную передачу, чему способствует своевременное разъединение валов узла между трансмиссией и двигателем. В противном случае для переключения передачи требовались бы более высокие усилия, что в дальнейшем спровоцировало бы быстрый износ КПП и других его механизмов. В частности, при принудительном переводе скорости повышается нагрузка на зубья шестерен. Таким образом, сцепление также выполняет функцию уменьшения нагрузки, которая действует на поверхность деталей КПП, что облегчает переход с одной передачи на другую. При этом коробка передач (фото данного механизма представлено ниже) терпит минимальные нагрузки от двигателя. А это значительно повышает срок службы деталей КПП, цена которых порой слишком велика.

Кроме того, работа сцепления направлена на уменьшение уровня нагрузок, действующих на КПП во время экстренного торможения автомобиля. Когда машина резко снижает скорость, момент вращения ее колес значительно уменьшается. Но поскольку трансмиссия в это время соединена с мотором, она обладает инерцией вращения и сохраняет прежнюю частоту оборотов. Это может привести к значительному повреждению ее деталей. Сама защита от перегрузок осуществляется проскальзыванием ведомых и ведущих дисков. В таком случае момент вращения стабилизируется максимально.

Как оно функционирует?

Принцип работы сцепления автомобиля заключается в трении нескольких дисков. Действие данного узла заключается в плотном сжатии рабочих поверхностей маховика и прижимной поверхности корзины. Ниже мы рассмотрим этот момент более подробно.

Когда узел находится в рабочем состоянии, под действием выжимной пружины диск корзины плотно прилегает к сцеплению и прижимает его к маховику. При этом первичный вал заходит в шлицевую муфту. Далее производится передача крутящих усилий на него от диска сцепления. Когда водитель нажимает на педаль, он задействует работу выжимного подшипника. Последний нажимает на пружину. Таким образом, поверхность корзины отходит от диска сцепления. После этого первичный вал КПП прекращает свое движение.

Особенности работы на автоматических коробках

В обычных АКПП такой элемент трансмиссии, как сцепление, попросту отсутствует. Зато на роботизированных и кулачковых «автоматах» она предусмотрена. Кстати, на последнем типе трансмиссий сцепление работает только при старте. В процессе движения данный элемент не функционирует.

На большинстве автоматических коробок используется многодисковое сцепление влажного типа. Однако выжим здесь происходит не путем нажатия определенной педали (которой попросту здесь нет), а сервоприводом (другими словами, актуатором). На данный момент принято различать несколько типов данных устройств:

Электрический. Подобный сервопривод представляет собой шаговый двигатель. Он управляется при помощи ЭБУ (электронного блока управления).
Гидравлический. Такой актуатор выполняется в виде гидроцилиндра. Он приводится в действие специальным гидравлическим распределителем.

На КПП типа «робот» используются два типа сцеплений. Они функционируют переменно. При выжиме первого для автоматического переключения определенной передачи второе ожидает команды для выжима следующей.

Продлеваем срок службы

Сцепление – это, пожалуй, один из самых износостойких элементов в конструкции автомобиля. Качественный узел может прослужить 200 и более тысяч километров. Однако чтобы ваша коробка не потребовала ремонта уже на первых неделях езды, нужно знать определенные правила эксплуатации.

При вождении автомобиля с механической трансмиссией, прежде всего, научитесь правильно нажимать на педаль. В то время когда вы приотпускаете ее, происходит включение сцепления. В этот момент пружина нажимного диска подводит ведомый механизм к маховику. Происходит плавное притирание элементов. За счет этого диск немного проскальзывает относительно маховика, последний также начинает вращаться.

На следующем этапе необходимо дать небольшое время узлу для того, чтобы обороты максимально сравнялись. Для этого следует удерживать педаль в средней позиции примерно 2-3 секунды. После этого количество оборотов маховика приблизится к скорости вращения диска. Итак, автомобиль потихоньку набирает ход.

Что же делать далее? Когда маховик с ведомым и нажимным диском стал самостоятельно вращаться с одинаковой скоростью и без проскальзываний, происходит максимально высокая передача крутящего момента. В таком случае необходимость в повторном разъединении КПП и двигателя отсутствует (разве что при экстренном торможении). Как только машина тронулась, а на спидометре уже больше 10 километров в час, педальку можно смело отпускать. Дальше аналогичным путем переключаемся на повышенную передачу вплоть до 5-й (если это позволяют ПДД).

Обратите внимание, что если при трогании с места внезапно сбросить педаль сцепления, машина будет ехать рывками, а через 3-4 секунды заглохнет. Это происходит из-за того, что при резкой притирке дисков мотор передает всю мощь на коробку, тем самым попросту рвет ее. Нагрузка на шестерни увеличивается, соответственно, ресурс механизмов трансмиссии уменьшается. Резко отпускать педаль при трогании не следует, так как это очень вредит вашему автомобилю. Лишь когда машина набирает достаточно большую скорость (это уже 3-5 передача), при переключении на повышенную можно «бросать» педаль сходу.

Как не сжечь этот узел?

Не стоит думать, что если долго давить на данную педаль, работа сцепления автомобиля будет стабильной, а машина от этого не пострадает. К примеру, на перекрестках и при остановке «на красный» следует сразу переключаться на «нейтралку». Если все это время (порядка 20-40 секунд) ваша нога будет находиться на педали сцепления, вы попросту его сожжете через 1-2 дня. Цена на него в зависимости от модели автомобиля колеблется в пределах от 200 до 1000 долларов и выше. Согласитесь, это довольно большая сумма.

Как показывает практика, при правильном использовании сцепления можно не менять корзину и диск на протяжении 100-200 тысяч километров (касается импортных марок машин). Главное – чувствовать, когда следует нажимать на педаль, а когда – нет. Если ваша остановка длится более 5-6 секунд, смело включайте «нейтралку». Сделать это можно и раньше, например если на расстоянии в 300 метров вы увидели красный сигнал светофора. В таком случае машина будет двигаться по собственной инерции. Кстати, используя «накат», можно значительно уменьшить расход топлива автомобиля.

Таким образом, не следует резко отпускать педаль сцепления, но и не нужно очень долго его держать. И в том и в другом случае вы рискуете ухудшить техническое состояние автомобиля.

Регулировка узла

Периодически автомобилю требуется регулировка сцепления. Со временем ход педали увеличивается, вследствие чего механизмы отключаются не полностью. То есть при максимальном нажатии на педаль валы не отключаются, а остаются «в притирке» с двигателем. А это, как мы уже сказали ранее, значительно увеличивает уровень нагрузки на зубья. В результате изнашиваются все компоненты узла.

Как это определить?

Понять, требуется ли вашему автомобилю регулировка сцепления, очень просто. Для этого нужно взять строительную рулетку и замерить расстояние от пола до резиновой накладки педали. На большинстве легковых автомобилей данное значение составляет порядка шестнадцати сантиметров. А выставляется ход педали при помощи специальной контргайки, которая находится на окончании троса под капотом. При этом механизм следует трижды нажать до упора (в пол).

Заключение

Итак, мы подробным образом рассмотрели особенности работы системы сцепления автомобиля. Как видите, данная деталь представляет огромную важность для двигателя и коробки передач. Поэтому не следует пренебрегать правилами ее эксплуатации и впустую жечь корзину при отсутствии особой надобности. Берегите свой автомобиль и эксплуатируйте сцепление бережно!

Принцип работы сцепления — DRIVE2

Сцепление является важным конструктивным элементом трансмиссии автомобиля. Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.

В зависимости от конструкции различают следующие типы сцепления:

✔фрикционное сцепление;✔гидравлическое сцепление;

✔электромагнитное сцепление.

Фрикционное сцепление передает крутящий момент за счет сил трения. В гидравлическом сцеплении связь обеспечивается за счет потока жидкости. Электромагнитное сцепление управляется магнитным полем.

Самым распространенным типом сцепления является фрикционное сцепление. Различает следующие виды фрикционного сцепления:

✔однодисковое сцепление;✔двухдисковое сцепление;

✔многодисковое сцепление.

В зависимости от состояния поверхности трения сцепление может быть сухое и мокрое. В сухом сцеплении используется сухое трение между дисками. Мокрое сцепление предполагает работы дисков в жидкости.

На современных автомобилях устанавливается в основном сухое однодисковое сцепление. Однодисковое сцепление имеет следующее устройство:

✔маховик;✔картер сцепления;✔нажимной диск;✔ведомый диск;✔диафрагменная пружина;✔подшипник выключения сцепления;✔муфта выключения;

✔вилка сцепления.

Схема однодискового сцепления

Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала. В картере сцепления размещаются конструктивные элементы сцепления. Картер сцепления крепиться болтами к двигателю.

Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления. Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.

На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина наружным диаметром опирается на края нажимного диска. Внутренний диаметр пружины представлен упругими металлическими лепестками, на концы которых воздействует подшипник выключения сцепления. Диафрагменная пружина закреплена в корпусе. Для закрепления используются распорные болты или опорные кольца.

Нажимной диск, диафрагменная пружина и корпус образуют единый конструктивный блок, который носит устоявшееся название корзина сцепления. Корзина сцепления имеет жесткое болтовое соединение с маховиком. По характеру работы различают два типа корзин сцепления — нажимного и вытяжного действия. В распространенной корзине сцепления нажимного действия лепестки диафрагменной пружины при выключении сцепления перемещаются к маховику. В вытяжной корзине сцепления наоборот — лепестки диафрагменной пружины перемещаются от маховика. Данный тип корзины сцепления характеризуется минимальной толщиной, поэтому применяется в стесненных условиях.

Ведомый диск располагается между маховиком и нажимным диском. Ступица ведомого диска соединяется шлицами с первичным валом коробки передач и может перемещаться по ним. Для обеспечения плавности включения сцепления в ступице ведомого диска размещены демпферные пружины, выполняющие роль гасителя крутильных колебаний.

На ведомом диске с двух сторон установлены фрикционные накладки. Накладки изготавливаются из стеклянных волокон, медной и латунной проволоки, которые запрессованы в смесь из смолы и каучука. Такой состав может кратковременно выдерживать температуру до 400°С. Накладки ведомого диска могут иметь и более высокую тепловую характеристику. На спортивных автомобилях устанавливают т.н. керамическое сцепление, накладки ведомого диска которого состоят из керамики, кевлара и углеродного волокна. Еще более прочные металлокерамические накладки, выдерживающие температуру до 600°С.

Подшипник выключения сцепления (обиходное название — выжимной подшипник) является передаточным устройством между сцеплением и приводом. Он располагается на оси вращения сцепления и непосредственно воздействует на лепестки диафрагменной пружины. Подшипник располагается на муфте выключения. Перемещение муфты с подшипником обеспечивает вилка сцепления.

Схема двухдискового сцепления

На грузовых и легковых автомобилях с мощным двигателем применяется двухдисковое сцепление. Двухдисковое сцепление осуществляет передачу большего крутящего момента при неизменном размере, а также обеспечивает больший ресурс конструкции. Это достигнуто за счет применения двух ведомых дисков, между которыми установлена проставка. В результате получены четыре поверхности трения.Принцип работы сцепления

Однодисковое сухое сцепление постоянно включено. Работу сцепления обеспечивает привод сцепления.

При нажатии на педаль сцепления привод сцепления перемещает вилку сцепления, которая воздействует на подшипник сцепления. Подшипник нажимает на лепестки диафрагменной пружины нажимного диска. Лепестки диафрагменной пружины прогибаются в сторону маховика, а наружный край пружина отходит от нажимного диска, освобождая его. При этом тангенциальные пружины отжимают нажимной диск. Передача крутящего момента от двигателя к коробке передач прекращается.

При отпускании педали сцепления диафрагменная пружина приводит нажимной диск в контакт с ведомым диском и через него в контакт с маховиком. Крутящий момент за счет сил трения передается от двигателя к коробке передач.

Как правильно пользоваться автомобильным сцеплением — принцип работы, как выжимать и отпускать педаль

Содержание

Этому учат начинающих водителей в автошколе, но бывает, что и долгие годы шоферского опыта не приучают бережно относиться к сцеплению в машине – оно быстро изнашивается и требует замены. Для того чтобы понять, как правильно пользоваться автомобильным сцеплением, нужно хорошо представлять себе схему его работы и предназначение отдельных составляющих, например, нажимного диска, который автомобилисты давно окрестили «корзиной».

Что такое автомобильное сцепление

Конструктивно сцепление (фрикционная муфта) в автомобиле предназначено для соединения/разъединения вала двигателя с автоматической или механической коробкой передач. Это позволяет трогаться с места без резких рывков и обеспечивает плавное переключение скоростей на ходу, предотвращая перегрузку составляющих трансмиссии из-за изменения числа оборотов коленчатого вала. Существуют разные конструкции приводов для передачи усилия от педали на нажимные механизмы, такие как механический, гидравлический и электрический.

Где находится

Поскольку назначение сцепления заключается в передаче крутящего момента с коленвала двигателя к коробке передач, то конструктивно оно находится между двумя этими агрегатами. Конкретное расположение может зависеть от компоновки базовых узлов, переднего или заднего привода трансмиссии, но в любом случае это будет спереди автомобиля под капотом.

Устройство

Являясь соединительным узлом для передачи вращения, конструкция фрикционной муфты в автомобиле не отличается особой сложностью. Основными составляющими являются:

Нажимной диск – имеет выжимные пружины в основании и предназначен для соединения с маховиком. Из-за лепестковой конструкции получил звание «корзинка» за сходство во внешнем облике.
Ведомый диск – имеет муфту, лучевое основание и накладки. Специальные демпферные пружины способствуют уменьшению тряски при переключении.
Выжимной подшипник – находится на первичном валу и приводит в действие вилку привода. Некоторые конструкции могут использовать стопорные пружины для более надежной фиксации.
Педаль сцепления – с помощью нее водитель из кабины управляет рабочим процессом, передавая указание соединить или разъединить ведущий вал двигателя и коробку передач. В автомобилях с автоматической коробкой передач (АКПП) педали нет, работа системы происходит с помощью специального сервопривода.

Современные производители автомобилей предлагают покупателям разные конструктивные варианты фрикционных муфт. Различия могут касаться:

количества дисков – одно- или многодисковые системы;
среды работы – сухие или влажные варианты;
привода в действие – механические, гидравлические, электрические способы;
способа нажатия на прижимной диск – сцепление с центральной диафрагмой или пружинами по кругу.

Для чего нужно

Разобраться, как работает устройство сцепления автомобиля, очень просто – пока педаль не нажата, ведущий и ведомый диски соприкасаются, передавая крутящий момент с маховика двигателя на коробку передач, а затем, через карданный вал – на колеса. Нажатие разъединяет диски, вращение перестает передаваться, и водитель может переключить скорость. Затем нужно медленно опускать нажим, чтобы не сжечь фрикционную муфту при слишком резком контакте дисков, причем очень важно не удерживать педаль в нажатом состоянии слишком долго.

Принцип работы

На словах это объясняется просто – фрикционная муфта обеспечивает взаимодействие маховика двигателя и коробки передач, обеспечивая их рассоединение для переключения скоростей. Но сколько же времени уходит у начинающих водителей, чтобы на практике освоить, как правильно выжать педаль, чтобы был плавный и мягкий старт с места без рывков! Не один час пройдет, пока автолюбитель станет ездить хорошо, но не следует забывать, что маневры на дороге могут испортить сцепление вашего автомобиля.

На автоматической коробке

В автоматическом варианте сцепление происходит по «мокрому» типу с помощью трансмиссионного масла, заключенного в гидротрансформатор и двух крыльчаток. Лопасти маховика увлекают за собой поток масла, которое закручивает насосное колесо – вот по такой схеме передается вращение в АКПП. У такого автомобиля отсутствует педаль сцепления, поэтому в целом процесс вождения будет гораздо проще (особенно много поклонников «автоматов» среди женщин).

На механической коробке

В салоне автомобиля сцепление расположено в самой левой позиции из трех (по центру будет тормоз, а самой правой – газ) и с ее помощью водитель управляет подключением двигателя к КП. Ручной режим работы требует больше внимания по сравнению с «автоматом», но для многих пользователей это дело привычки и вопрос цены. Автомобиль с АКПП будет гораздо дороже при покупке и обслуживании, вот почему многие водители выбирают автомобили, где есть педаль сцепления.

Правильное использование педали

Новичку будет полезно узнать, как правильно пользуются автомобильным сцеплением опытные автомобилисты и как работает сцепление в автомобиле. Применяя простые рекомендации в повседневных поездках, он гораздо быстрее достигнет мастерства, если научится правильно переключать передачи и включать нужную скорость, снижая нагрузку на резину и тормозные диски. Это касается таких моментов вождения, как кратковременные остановки (например, на светофоре) и повороты.

Как выжимать

По сути, правильное использование фрикционной муфты подразумевает четкое выполнение двух взаимосвязанных операций – педаль нужно нажать, а затем отпустить. Простые советы подскажут вам, как правильно выжимать сцепление:

Педаль нажимается до упора и без задержек.
Так как главное – это опыт, лучше не жалеть времени на тренировки, найдя для этого подходящую площадку и взяв в компанию опытного водителя.
На первых порах важное значение имеет обувь – чтобы ощущения были более выраженными, она должна быть на тонкой подошве и без каблуков.

Как отпускать

Ослабляя нажатие на педаль, водитель начинает соединять маховик двигателя и ведомый диск для передачи вращения на коробку передач. Делать это надо очень аккуратно, чтобы езда была максимально комфортной:

Педаль не должна быть выжатой долгое время.
Ее нужно постепенно отпускать без резких бросков, слегка задержавшись, когда она будет вдавлена наполовину.
Движение на автомобиле нужно начинать с первой передачи. Трогаться со второй можно только зимой, когда асфальт очень скользкий.

Видео

Как работает сцепление, принцип действия

Как правильно отпускать сцепление и работать с педалями.

Нашли в тексте ошибку? Выделите её, нажмите Ctrl + Enter и мы всё исправим!

Как работает сцепление

В статье постараемся раскрыть главные принципы работы сцепления автомобиля, составные части и какие выделяют их виды.Резкий старт с места, или же большая нагрузка при движении быстро выводят сцепление с рабочего состояния, первым признаком поломки сцепления становится плохое переключение коробки передач, пробуксовка после того, как включили передачу, нажали на газ, обороты двигателя поднялись, а автомобиль не набирает скорость. Все это ведет к одному, пора менять сцепление. Но все же заменить не проблема, но вот для того чтоб не случилась такая беда заново, рассмотрим принцип работы сцепления.Сцепление (или как его еще называют «фрикционная муфта») — это механизм автомобиля, который соединяет двигатель с трансмиссией и время от времени дает возможность рассоединять их при переключении передачи, торможения или же во время остановки. Основное задание сцепления — это фрикционное взаимодействие дисков, которые располагаются на обоих валах.Еще одной функцией, которую исполняет сцепление — это возможность плавно трогать с места автомобиль. Постольку поскольку вал двигателя вращается, а вал трансмиссии пребывает в фиксированном неподвижном положении, начало движения машины без сцепления невозможно, так как оно помогает валам плавно притереться друг к другу, и в то же время обеспечивает плавное ускорение оборотов, которое обеспечивают валы, и наконец-то привести в движение автомобиль.Если же случайно (или не случайно) слишком быстро и резко рассоединить те двое валов, то неподвижный вал трансмиссии заклинит вращающийся вал двигателя и Ваш автомобиль просто-напросто заглохнет (в лучшем случае), или же в механизме сцепления будут поломки, на которые понадобятся немалые материальные затраты. В основном, на современных автомобилях устанавливается механические сцепления.Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.

В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов. Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.

По обе стороны ведомого диска размещены фрикционные накладки, изготовлены из медно-асбестового состава (или же иного металлоасбестового состава), которые выдерживают необычайно высокую температуру и известны своими фрикционными свойствами. Со ступицей ведомый диск соединен заклепками либо же через пружины. Эти пружины являются составной частью пружинно-фрикционного гасителя вращающихся колебаний (то есть демпфера).Выжав педаль сцепления, мы знаем, что нужно переключить передачу, но как принцип работает внутри корзины, мало кто знает. В это время между маховиком и нажимным диском зажимается ведомый диск. Когда нажимается сцепная педаль, трос привода смещается в корзине и при этом происходит поворот рычага, который отвечает за крепление. В то же время свободный конец вилки начинает давить на выжимной подшипник. Он в свою очередь, перемещаясь к корзине, давит на диски. После этого маневра диски начинают двигать нажимной диск.В этот же самый момент ведомый диск разгружается от той силы, с помощью которой этот ведомый диск прижимается к корзине (она же маховик). При заданной последовательности сцепление отсоединяется. Именно после этого, водитель автомобиля свободно может переключать передачу. Плавно отпуская педаль сцепления, водитель соединяет ведомый диск с корзиной. В результате таких манипуляций, вращающийся момент передается на ходовую часть и автомобиль приводиться в режим езды.Как видим все усилия передаются через механические составные, никаких вспомогательных элементов нет.Судя с названия этого вида сцепления, думаю, Вам, итак, стало ясно, что в гидравлическом приводе все усилия, начиная с педали сцепления и заканчивая собственно механизмом, транспортируются с помощью такой себе жидкости. Она в свою очередь размещается в гидроцилиндрах и трубках, которые соединяют все нужные в механизме элементы. Механизм строения гидравлического сцепления не очень совпадает с механическим сцеплением.Один достаточно большой диск располагается на остром конце ведущего вала и сделанного из стали кожуха. Кожух закрепляется за маховиком. Внутри кожуха имеется пружина с радиальными лепестками. Они являются, скажем, так, выжимными рычажками. На оси располагается управляющая педаль. Она же приподнята к кузову, а именно к кронштейну. Толкач основного цилиндра прикреплен к педали сцепления при содействии шарнира. Педаль попускается тогда, когда сцепление выключается и передача переключается.На фотографии показаны элементы сцепления автомобиля Лада ПриораЧаще всего при поломке слышны характерные звуки. Для этого давим пару раз на педаль сцепления и внимательно слушаем. Если появляются посторонние звуки, к примеру, такие как скрип, стук или подобное, то стоит понять, откуда они идут и устранить их. При нажатии на педаль, она должна идти свободно, без рывков и задержек. Расстояние от пола до педали при включенном или выключенном состоянии не должна превышать 145 миллиметров.

Читайте статью про регулировку привода сцепления на автомобиле ВАЗ 2110

Встречаются еще поломки во время езды, а именно когда переключаете передачу. Если тяжело включить передачу и при включении появляются нестандартный хруст, шум и другие звуки, то не стоит затягивать. Так же при включении передачи и нажатии на газ машина не так резва, как обычно, начинает плавно набирать ход, при этом мотор работает на максимум. Это первый признак поломки диска сцепления.

Читайте про ремонт сцепления на автомобиле ВАЗ

Видео про принцип работы сцепления и коробки передач:

Теги

Авто схемы В статье постараемся раскрыть главные принципы работы сцепления автомобиля, составные части и какие выделяют их виды.

Интересные статьи:

Принцип работы сцепления автомобиля и его устройство

Автоликбез13 октября 2017

Коленчатый вал двигателя внутреннего сгорания не соединяется с коробкой передач (трансмиссией) напрямую. Между агрегатами установлен посредник – сцепление, помогающее плавно передать крутящий момент. Узел считается довольно надежным, поскольку редко «хандрит» даже на бюджетных машинах. Но в случае поломки дальнейшее движение становится крайне затруднительным. Чтобы оценить важность данного элемента, предлагается рассмотреть устройство и принцип работы сцепления автомобиля.

Какую функцию выполняет сцепление?

Представьте, что после включения 1-й передачи первичный вал коробки подключается к работающему двигателю напрямую. Гипотетические сценарии развития событий выглядят так:

мотору не хватит усилия, чтобы справиться с приложенной полной нагрузкой, в результате чего он заглохнет;
силовому агрегату хватит мощности на преодоление нагрузки, отчего последует сильный рывок машины вперед;
если в этот момент прибавить оборотов нажатием педали газа, то крутящий момент коленчатого вала может переломать зубья шестерен коробки передач.

Как видите, среди перечисленных вариантов отсутствует плавное движение с места, происходящее на автомобилях в реальной жизни. Причина следующая: без сцепления нормально тронуться с места невозможно. Более того, вы даже первую скорость не включите – прямая стыковка двух валов даст вышеупомянутый рывок. Переключение на высшие передачи тоже исключается.

Отсюда вывод: встроенное между первичным валом коробки скоростей и коленвалом двигателя сцепление нужно для плавного подключения одного агрегата к другому. Благодаря ему сила крутящего момента передается трансмиссии не сразу, а постепенно.

Отпуская крайнюю слева педаль и трогаясь с места, вы чувствуете возрастающее усилие и при необходимости можете прибавить газу, чтобы автомобиль не заглох. Аналогично совершается переход на 2-ю и последующие скорости. В машинах с автоматической коробкой передач (АКПП) нет педали сцепления, поскольку узел – посредник действует без участия водителя – переключение производит гидравлический либо электрический привод.

Принцип действия механизма

В работе узла сцепления задействованы следующие основные детали:

маховик, жестко закрепленный на коленчатом валу силового агрегата;
2 диска – нажимной и ведомый, составляющие фрикционный механизм;
кожух;
нажимные пружины;
подшипник;
диафрагменная пружина в виде концентрических рычагов;
вилка;
рабочий цилиндр гидравлического привода, срабатывающий при нажатии педали.

Примитивнейший механизм, который применялся в прошлом столетии, не включал гидроцилиндр, значительно облегчающий работу водителю. Вместо него стоял механический тросовой привод.

Ведущий диск (он же – корзина) прикручен к маховику болтами и вращается вместе с ним. Нормальное состояние сцепления, когда педаль находится в отжатом положении, – «подключено». То есть, коленчатый вал мотора и первичный коробки передач соединены посредством диска, придавленного к плоскости маховика пружиной. Когда вы нажимаете педаль, узел работает по такому алгоритму:

Через тормозную жидкость усилие передается гидроцилиндру, толкающему вилку.
Вилка надавливает на подшипник, а он толкает концентрические рычаги, чьи концы упираются в нажимной диск.
Концы рычагов отводятся назад и освобождают диск, в результате связь между валами разрывается, при этом вращающийся коленвал не крутит шестерни коробки.
Когда нужно тронуться с места, вы постепенно отпускаете педаль. Подшипник высвобождает рычаги, которые под воздействием пружин давят на диск. Последний прижимается к маховику фрикционной поверхностью и автомобиль плавно движется вперед.
Алгоритм повторяется при каждом переключении скоростей.

Чтобы сделать стыковку двигателя с трансмиссией более плавной, устройство сцепления предусматривает несколько демпферных пружин внутри ведомого диска. В момент касания фрикционных накладок поверхности маховика они сжимаются и дополнительно сглаживают передачу усилия мотора.

Разновидности узлов

Выше было описано устройство и принцип работы самой распространенной конструкции сцепления сухого типа, устанавливаемого на автомобили с механической коробкой передач. В легковых машинах, оснащенных АКПП, применяются системы «мокрого» типа, где детали фрикционного механизма погружены в жидкость. Это позволяет снизить воздействие силы трения продлить ресурс узла.

Существующие конструкции сцепления делятся на такие разновидности:

по количеству фрикционных поверхностей: одно– и многодисковые;
по способу управления: механические, с сервоприводом и гидравлические;
по рабочей среде – сухие и влажные.

Многодисковая система внедрена вместе с моторами повышенной мощности. Причина следующая: одна группа фрикционных накладок тяжело переносит повышенные нагрузки и довольно быстро изнашивается. Благодаря конструкции с двумя дисками, разделенными проставкой, большой крутящий момент равномерно распределяется на 2 группы накладок (выжим происходит одновременно). Снижение удельной нагрузки дает увеличение срока службы узла.

С действием механического (педального) привода вы уже познакомились. На автомобилях с автоматической коробкой обычно устанавливается привод от гидротрансформатора, включающий сцепление самостоятельно. Принцип работы прост: вместе с повышением оборотов коленчатого вала возрастает давление масла в трансформаторе. Когда оно достигает определенного порога, срабатывает клапан, отжимающий пружины и переключающий скорости автоматически.

Сцепление в автомобиле с роботизированной коробкой включается сервоприводом по команде электронного блока управления. Последний ориентируется на показания датчиков и в нужный момент посылает сигнал приводу выжать сцепление. Выбрать момент переключения на другую скорость может и водитель, посылая импульс посредством рукоятки КПП либо подрулевых лепестков.

Распространенные неисправности

Чаще всего в механизме сцепления возникают следующие неполадки:

протечка манжеты гидроцилиндра;
критический износ фрикционных накладок;
ослабление диафрагменной пружины;
замасливание и пробуксовка ведомого диска;
поломка либо заедание вилки.

Только первая неисправность, связанная с утечкой тормозной жидкости, позволяет без проблем добраться до автосервиса. В остальных случаях сцепление может не включиться и ехать дальше не получится.

Совет. Если вам удастся перевести механическую КПП на 1-ю передачу, попытайтесь тронуться со стартера, не касаясь педали сцепления. Это позволит доехать до СТО на малой скорости своим ходом.

Иногда в результате поломки механизма сцепления на АКПП «повисает» включенная передача, что дает возможность добраться в гараж или мастерскую. Но после остановки дальнейшее движение исключено. Если машина с механической коробкой доставляется на сервис методом буксировки, то с автоматической – только эвакуатором.

Как работает сцепление автомобиля — принцип работы

Доброго времени суток, уважаемые автомобилисты! Не факт, что кто-то из вас, когда-нибудь будет заниматься ремонтом сцепления своими руками. Сегодняшний автосервис и наличие у вас денежных знаков, позволяет произвести качественный ремонт сцепления силами автомастеров.

Но, именно для того, чтобы вы знали: как устроено и принцип работы сцепления автомобиля, выкладывается этот материал. Знали, и не позволили себя обмануть (а это не редкость сегодня, даже в солидных автосервисах), когда вам вместо, например, замены пружины в сцеплении, предложат поменять главный цилиндр сцепления.

Ну, а для тех, кому пытливый ум и мастеровые руки не дают покоя, информация о том, как работает сцепление, тем более пригодится во время его ремонта или обслуживания.

Классическое устройство сцепления автомобиля

Механизм сцепления автомобиля выполняет задачу по кратковременному отключению и подключению двигателя от трансмиссии во время переключения передач, и для передачи крутящего момента во время движения от двигателя на вал коробки переключения передач.

Для того, чтобы понять как работает сцепление в автомобиле, мы, естественно, должны иметь представление о том, из чего оно состоит.

Основные детали сцепления

ведомый диск – его задача: осуществлять плавное соединение маховика двигателя с ведущим валом коробки переключения передач. Соединение осуществляется посредством усилия, которое передается выключением привода на нажимной диск. Кроме этого, плавное переключение передач, при помощи ведомого диска, увеличивает срок службы шестерен коробки передач.
нажимной диск занят тем, что прижимает к маховику ведомый диск.
Кожух сцепления (корзина) – объединяет в себе все детали сцепления, и крепится к маховику.

Принцип действия сцепления с механическим приводом

В рабочем, включенном положении, когда педаль сцепления отпущена, ведомый диск находится в зажатом состоянии, между нажимным диском и маховиком. Передача крутящего момента на ведущий вал, происходит за счет сил трения на ведомый диск.

При нажатии на педаль сцепления, в корзине перемещается трос привода и происходит поворот рычага, относительно места крепления. В этот момент, свободный конец вилки давит на выжимной подшипник, который перемещаясь к маховику, давит на пластины, отодвигающие нажимной диск. В этот момент ведомый диск освобождается от усилия, которое прижимает его к маховику, и происходит отсоединение сцепления.

Водитель, беспрепятственно производит переключение передачи, и плавно отпуская педаль сцепления, вновь включает сцепление ведомого диска с маховиком. Сцепление включено.

Принцип работы сцепления с гидравлическим приводом

В гидравлическом приводе, уже исходя из названия, понятно то, что усилие от педали сцепления к самому механизму, передается жидкостью, которая находится в гидроцилиндрах привода и трубопроводах.

Устройство гидравлического сцепления немного отличается от механического. На шлицевом конце ведущего вала КПП, и стального кожуха, который прикреплен к маховику, устанавливается один ведомый диск.

Внутри кожуха располагается пружина с радиальными лепестками. Которые служат выжимными рычагами. Управляющая педаль подвешена к кронштейну кузова на оси. К самой педали при помощи шарнира подсоединен толкатель главного цилиндра. После выключения сцепления и переключения передачи, педаль отпускается, и пружина возвращает её в исходное включенное положение.

Вот, собственно, таким образом и происходит работа сцепления. Несложного механизма, без которого было бы сложно управлять автомобилем.

Успехов вам при управлении автомобилем.

Сцепление автомобиля: назначение и устройство

Содержание статьи

Назначение и устройство сцепления

Сцепление служит для кратковременного разъединения двигателя от трансмиссии и плавного их соединения при трогании с места, а также при переключении передач. Сцепление состоит из привода и механизма сцепления.

Устройство сцепления автомобиля

Схема гидравлического привода выключения сцепления и механизма сцепления:

коленчатый вал;
маховик;
ведомый диск;
нажимной диск;
кожух сцепления;
нажимные пружины;
отжимные рычаги;
нажимной подшипник;
вилка выключения сцепления;
рабочий цилиндр;
трубопровод;
главный цилиндр;
педаль сцепления;
картер сцепления;
шестерня первичного вала;
картер коробки передач;
первичный вал коробки передач.

Привод выключения сцепления

Привод выключения сцепления (гидравлического типа) состоит из:

педали,
главного цилиндра,
рабочего цилиндра,
вилки выключения сцепления,
нажимного подшипника,
трубопроводов.

При нажатии на педаль сцепления, усилие ноги водителя, через шток и поршень, передается жидкости, которая, в свою очередь, передает давление от поршня главного цилиндра на поршень рабочего. Далее шток рабочего цилиндра перемещает
вилку выключения сцепления и нажимной подшипник, который и передает усилие на механизм сцепления. Когда же водитель отпустит педаль, то под воздействием возвратных пружин все детали привода займут исходные позиции.

Механизм сцепления

Механизм сцепления представляет собой устройство, в котором происходит передача крутящего момента за счет работы сил трения. Именно механизм сцепления позволяет кратковременно разъединять двигатель и коробку передач, а затем вновь
плавно их соединять.

Кроме того, сцепление предохраняет детали трансмиссии от перегрузок. При неравномерном вращении коленчатого вала двигателя в трансмиссии возникают колебания. Для их гашения в сцеплении имеется гаситель колебаний или демпфер. Элементы механизма заключены в картер сцепления, который крепится к картеру двигателя.

Детали механизма сцепления

Механизм сцепления состоит из:

картера и кожуха,
ведущего диска (которым является маховик коленчатого вала двигателя),
нажимного диска с пружинами,
ведомого диска со специальными износостойкими накладками и гасителем колебаний.

Ведомый диск, связанный с первичным валом коробки передач, постоянно прижат к маховику нажимным диском под воздействием очень сильных пружин. За счет огромных сил трения между маховиком, ведомым и нажимным дисками, все это вместе, как единое целое, вращается при работе двигателя. Но это только тогда, когда водитель не трогает педаль сцепления, независимо от того едет ли или стоит на месте его автомобиль.

А для начала движения машины, необходимо прижать ведомый диск, связанный с ведущими колесами (через первичный вал коробки передач и другие составляющие трансмиссии), к вращающемуся маховику, то есть – включить сцепление.

Схема работы сцепления

Как правильно включать сцепление? Вначале приотпускаем педаль, то есть даем возможность пружинам нажимного диска подвести ведомый диск к маховику до их легкого соприкосновения. За счет сил трения диск, проскальзывая некоторое
время относительно маховика, тоже начнет вращаться, а ваш автомобиль потихоньку двигаться. Затем на две – три секунды удерживаем педаль сцепления в средней позиции для того, чтобы скорость вращения маховика и диска уравнялись.

Машина при этом немного увеличивает скорость движения. И, наконец, когда маховик вместе с нажимным и ведомым дисками уже вращаются вместе без проскальзывания с одинаковой скоростью, 100%-но передавая крутящий момент к коробке передач
и далее на ведущие колеса автомобиля, остается только полностью отпустить педаль сцепления и убрать с нее ногу.

Если при начале движения педаль сцепления резко бросить, то автомобиль «прыгнет» вперед, а двигатель заглохнет. В худшем же варианте, что-нибудь еще и сломается, так как в этот момент возникает сильная ударная волна, которая многократно увеличивает нагрузки на все детали двигателя и агрегаты трансмиссии.

Для выключения сцепления водитель нажимает на педаль, при этом нажимной диск отходит от маховика и освобождает ведомый диск, прерывая передачу крутящего момента от двигателя к коробке передач. Нажимать на педаль сцепления следует достаточно быстрым, но не резким, спокойным движением до конца хода педали.

Основные неисправности сцепления

Сцепление «ведет» (выключается не полностью) из-за большого свободного хода педали сцепления, перекоса нажимного подшипника, коробления ведомого диска или поломки пружин. Для устранения неисправности следует отрегулировать свободный ход педали, удалить воздух из гидропривода, заменить неработоспособные диски и пружины.

Сцепление «пробуксовывает» (включается не полностью) из-за малого свободного хода педали, замасливания или износа фрикционных накладок ведомого диска, поломки пружин. Для устранения неисправности необходимо отрегулировать свободный ход педали, промыть или поменять диски, пружины.

Сцепление включается резко вследствие заеданий в механизме привода, задирах на рабочих поверхностях дисков, маховика и разрушения фрикционных накладок ведомого диска. Для устранения неисправности следует заменить неисправные узлы привода, устранить задиры на поверхностях дисков, заменить ведомый диск.

Подтекание тормозной жидкости в приводе выключения сцепления возможно из главного или рабочего цилиндров, а также в соединительных трубках.
Для устранения неисправности следует визуально определить место утечки и заменить неисправные узлы, с последующей прокачкой всего гидропривода (удалить из него воздух).

Эксплуатация сцепления

При эксплуатации автомобиля необходимо периодически проверять уровень в бачке, питающем жидкостью гидравлический привод сцепления. Если уровень окажется меньше нормы, то его обязательно следует восстановить, долив тормозной жидкости.
В противном случае, когда ее уровень понизится до нуля, усилие вашей ноги на педали сцепления будет передаваться в никуда.

Пониженный уровень жидкости или неправильная регулировка сцепления может привести к тому, что передачи на вашем автомобиле будут включаться с огромным усилием или вообще включаться не будут. И если, при полностью нажатой педали
сцепления, вам все-таки удастся «впихнуть» первую передачу, то автомобиль самопроизвольно начнет медленное движение, хотя в данный момент двигатель еще должен быть отделен от ведущих колес.

Как это может случиться и почему машина едет?

Описанная неприятность называется – сцепление ведет. Суть происходящего в следующем. В то время, когда ведомый диск сцепления не должен иметь контакта с маховиком, он все-таки за него немного цепляется, и поэтому часть крутящего момента передается на вал коробки передач и далее на ведущие колеса.

Со сцеплением может случиться неприятность и другого рода. Так как каждый раз, отпуская педаль сцепления, мы заставляем обе поверхности ведомого диска сильно тереться о железный маховик и не менее железный нажимной диск, то естественно боковые поверхности ведомого диска со временем изнашиваются.

Это нормальный процесс, предусмотренный конструкцией автомобиля, и ведомый диск является расходным материалом. Однако наступает момент, когда и первая передача включена, и педаль сцепления наверху, и «газуете» вы так, что у проезжающих мимо водителей «сердце кровью обливается». Но износ накладок ведомого диска уже настолько велик, что теперь он не зажимается между маховиком и нажимным диском с должным усилием, и, прокручиваясь, не передает крутящий момент от двигателя к трансмиссии. Описанное явление называется – сцепление пробуксовывает.

Конечно, здесь описан пример совсем уж глухого и слепого водителя, потому что машина намного раньше «предупреждала» его о том, что такой случай может произойти в ближайшее время. Еще раньше, на подходе к максимальному износу, ведомый диск начал пробуксовывать, сначала на четвертой передаче, затем на третьей и так далее.

Начало критического износа легко определить, двигаясь на четвертой передаче со скоростью 40 – 45 км/ч. Если при активном нажатии на педаль газа обороты
двигателя начинают увеличиваться, а машина продолжает движение с постоянной скоростью, то в подтверждение своей догадки вы еще и унюхаете специфический запах «подгорающих» накладок диска. Значит, пора покупать новый диск.

«Шелест» в районе сцепления и его пропадание при полностью нажатой педали сцепления означает, что вы должны готовится к замене выжимного подшипника. Резкие старты и ускорения машины, постоянное держание ноги на педали сцепления при
движении ведут к ускоренному износу не только сцепления, но и других агрегатов автомобиля.

Укорачивает срок службы сцепления и еще одна плохая привычка. Это когда водитель долго удерживает педаль сцепления в нажатом состоянии, например, на все время остановки перед красным сигналом светофора.

Как работает сцепление

В статье постараемся раскрыть главные принципы работы сцепления автомобиля, составные части и какие выделяют их виды.В статье постараемся раскрыть главные принципы работы сцепления автомобиля, составные части и какие выделяют их виды.

Резкий старт с места, или же большая нагрузка при движении быстро выводят сцепление с рабочего состояния, первым признаком поломки сцепления становится плохое переключение коробки передач, пробуксовка после того, как включили передачу, нажали на газ, обороты двигателя поднялись, а автомобиль не набирает скорость. Все это ведет к одному, пора менять сцепление. Но все же заменить не проблема, но вот для того чтоб не случилась такая беда заново, рассмотрим принцип работы сцепления.

Что такое сцепление?

Сцепление (или как его еще называют «фрикционная муфта») — это механизм автомобиля, который соединяет двигатель с трансмиссией и время от времени дает возможность рассоединять их при переключении передачи, торможения или же во время остановки. Основное задание сцепления — это фрикционное взаимодействие дисков, которые располагаются на обоих валах.

Еще одной функцией, которую исполняет сцепление — это возможность плавно трогать с места автомобиль. Постольку поскольку вал двигателя вращается, а вал трансмиссии пребывает в фиксированном неподвижном положении, начало движения машины без сцепления невозможно, так как оно помогает валам плавно притереться друг к другу, и в то же время обеспечивает плавное ускорение оборотов, которое обеспечивают валы, и наконец-то привести в движение автомобиль.

Если же случайно (или не случайно) слишком быстро и резко рассоединить те двое валов, то неподвижный вал трансмиссии заклинит вращающийся вал двигателя и Ваш автомобиль просто-напросто заглохнет (в лучшем случае), или же в механизме сцепления будут поломки, на которые понадобятся немалые материальные затраты. В основном, на современных автомобилях устанавливается механические сцепления.

Из чего состоит сцепление

Чтоб не ломать сцепление, нужно знать не только как оно работает поверхностно и какие его функции, но и с каких деталей оно состоит. К основным составляющим частям относят ведомую и ведущую части, механизм отключения и нажимную систему.

Момент вращения двигателя передается от маховика на детали ведущей части, последние в свою очередь передают крутящий момент на ведущий вал КПП. Момент трения обеспечивается благодаря нажимному механизму, который благодаря плотному сцеплению ведомой и ведущей части, дает долгожданный результат движения.

Немаловажным считается выключение сцепления. Так один диск, на котором расположены периферическим образом пружины, расположено в чугунном картере, тот в свою очередь располагается в блок-картере двигателя.В ведущую часть входит кожух сцепления и маховик, последний в свою очередь крепится к маховику коленчатого вала за счет шести специальных болтов. Нажимной диск размещается в средней части кожуха. Вращающий момент нажимного диска передается от маховика через три выступления, которые имеются в диске и входят в окна кожуха. Ведомый диск, ступица, ведущий вал коробки смены передач являются основными и обязательными составными ведомой части сцепления.

Сцепление с механическим приводом

Выжав педаль сцепления, мы знаем, что нужно переключить передачу, но как принцип работает внутри корзины, мало кто знает. В это время между маховиком и нажимным диском зажимается ведомый диск. Когда нажимается сцепная педаль, трос привода смещается в корзине и при этом происходит поворот рычага, который отвечает за крепление. В то же время свободный конец вилки начинает давить на выжимной подшипник. Он в свою очередь, перемещаясь к корзине, давит на диски. После этого маневра диски начинают двигать нажимной диск.

В этот же самый момент ведомый диск разгружается от той силы, с помощью которой этот ведомый диск прижимается к корзине (она же маховик). При заданной последовательности сцепление отсоединяется. Именно после этого, водитель автомобиля свободно может переключать передачу. Плавно отпуская педаль сцепления, водитель соединяет ведомый диск с корзиной. В результате таких манипуляций, вращающийся момент передается на ходовую часть и автомобиль приводиться в режим езды.

Как видим все усилия передаются через механические составные, никаких вспомогательных элементов нет.

Сцепление с гидравлическим приводом

Судя с названия этого вида сцепления, думаю, Вам, итак, стало ясно, что в гидравлическом приводе все усилия, начиная с педали сцепления и заканчивая собственно механизмом, транспортируются с помощью такой себе жидкости. Она в свою очередь размещается в гидроцилиндрах и трубках, которые соединяют все нужные в механизме элементы. Механизм строения гидравлического сцепления не очень совпадает с механическим сцеплением.

Один достаточно большой диск располагается на остром конце ведущего вала и сделанного из стали кожуха. Кожух закрепляется за маховиком. Внутри кожуха имеется пружина с радиальными лепестками. Они являются, скажем, так, выжимными рычажками. На оси располагается управляющая педаль. Она же приподнята к кузову, а именно к кронштейну. Толкач основного цилиндра прикреплен к педали сцепления при содействии шарнира. Педаль попускается тогда, когда сцепление выключается и передача переключается.

Диагностика сцепления в домашних условиях

На фотографии показаны элементы сцепления автомобиля Лада Приора

Чаще всего при поломке слышны характерные звуки. Для этого давим пару раз на педаль сцепления и внимательно слушаем. Если появляются посторонние звуки, к примеру, такие как скрип, стук или подобное, то стоит понять, откуда они идут и устранить их. При нажатии на педаль, она должна идти свободно, без рывков и задержек. Расстояние от пола до педали при включенном или выключенном состоянии не должна превышать 145 миллиметров.

Видео про принцип работы сцепления и коробки передач:

Как работает автомобильное сцепление?

Вы когда-нибудь задумывались, что происходит в машине, когда вы нажимаете педаль сцепления? Водители с большим опытом знакомы со структурой этого механизма, поэтому наш обзор будет полезен новичкам.

Давайте рассмотрим еще немного информации о роли, которую сцепление играет для эффективной работы автомобиля, а также о принципе работы механизма.

Что такое захват и какова его роль?

Сцепление — важный элемент автомобильного устройства, функция которого заключается в подключении (отключении) двигателя от коробки передач.Другими словами, это разновидность механического устройства, предназначенного для кратковременного отключения двигателя от коробки передач при переключении передач.

Кроме того, он обеспечивает передачу крутящего момента и защищает коробку передач от повреждений, вызванных перегрузкой, вибрацией и т. Д.

Зачем нужен механизм?

Представьте, что вы ведете автомобиль с двигателем, напрямую подключенным к коробке передач. В этом случае запустить двигатель будет невозможно, так как стартер проворачивает коленчатый вал, а также колеса.Когда водитель решает остановить машину во время движения, ему придется полностью выключить двигатель. Если вы едете без сцепления, двигатель вашего автомобиля будет подвергаться огромной нагрузке, а срок его службы составит не более нескольких дней.

Чтобы этого не происходило, автомобили оснащены сцеплением, благодаря которому маховик двигателя плавно соединяется и отсоединяется от первичного вала коробки передач во время движения автомобиля. Итак, сцепление — это основной элемент, позволяющий переключать передачи без проблем и печальных последствий для двигателя.

Основные компоненты сцепления

Чтобы понять, как работает механизм, вам необходимо иметь представление о том, что входит в комплект сцепления. Основные компоненты включают: ведомый привод

;
маховик;
прижимные пластины;
выжимной подшипник;
кузов.

Ведомый привод

Этот диск расположен между маховиком и прижимным диском. С обеих сторон есть фрикционный материал (аналогичный материалу тормозных колодок).

Когда сцепление включено, оно плотно зажато, и крутящий момент передается за счет силы трения.В него вставлен приводной вал коробки, по которому передается крутящий момент.

Маховик

Маховик установлен на коленчатом валу двигателя и действует как главный диск. Обычно он двухмассовый и состоит из двух частей, соединенных между собой пружинами.

Прижимная пластина

Эта деталь предназначена для создания давления на ведомый диск. В старых моделях автомобилей это давление создается с помощью винтовых пружин, а в современных моделях давление создается с помощью мембранной пружины.

Выжимной подшипник

Этот подшипник предназначен для снятия нагрузки с пружины с помощью троса или гидравлического управления, так что передача крутящего момента прерывается.

Корпус

Все компоненты разъема собраны вместе в общем корпусе или так называемой «корзине». Стандартно корпус крепится к маховику.

Как работает автомобильное сцепление?

Когда автомобиль находится в движении, сцепление постоянно включено. Это означает, что прижимная пластина оказывает постоянное давление на приводной диск.Поскольку этот диск прикреплен к маховику, который, в свою очередь, соединен с коленчатым валом двигателя, он вращается вместе с ним для передачи крутящего момента от двигателя автомобиля к коробке передач.

Как только педаль сцепления нажата, усилие передается на выжимной подшипник, что, в свою очередь, приводит к отсоединению нажимного диска от ведущего диска. Таким образом, крутящий момент перестает поступать в трансмиссию, и трансмиссию можно менять.

После переключения скорости педаль сцепления просто отпускается (она поднимается), прижимной диск возвращается на свое место, и сцепление снова включается.

Типы механизмов

Хотя все эти механизмы имеют схожий принцип действия, они делятся на несколько групп:

в зависимости от типа привода;
по типу трения;
по количеству дисков;
по способу зацепления.

В зависимости от типа привода

В зависимости от типа муфты приводы делятся на:

механические;
гидравлический;
электр.

Механический

Механические муфты сцепления в настоящее время наиболее распространены в автомобилях. Этот тип муфты состоит из одного, двух или более приводных дисков, которые сжимаются между винтовыми пружинами или мембранными пружинами. Большинство механических сцеплений «сухие» и приводятся в действие нажатием педали сцепления.

Гидравлическое

В муфте этого типа для передачи крутящего момента используется гидравлическая жидкость. Гидравлические муфты не имеют механической связи между приводом и элементом привода.

электрическое

Отличие электрического сцепления от механического заключается в наличии электродвигателя на сцеплении. Этот двигатель включается при нажатии педали сцепления. Двигатель перемещает трос, смещает выжимной подшипник и освобождает фрикционный диск, чтобы можно было переключать шестерни.

По типу трения

По этому критерию разъемы делятся на «сухие» и «мокрые». Работа «сухих» сцеплений основана на силе трения, возникающей в результате взаимодействия сухих поверхностей: основных, компрессионных, приводных дисков и т. Д.«Сухие» однодисковые муфты наиболее распространены в автомобилях с механической коробкой передач.

У «мокрых» муфт поверхности трения погружены в масло. По сравнению с «сухими» муфтами этот тип обеспечивает более плавный контакт между дисками, агрегат более эффективно охлаждается за счет циркуляции жидкости, а муфта может передавать больший крутящий момент на трансмиссию.

По количеству дисков

По этому критерию разъемы можно разделить на однодисковые, двухдисковые и многодисковые. Однодисковые муфты используются в основном в легковых автомобилях, двухдисковые в основном предназначены для установки на грузовые автомобили и автобусы большой грузоподъемности, а многодисковые муфты используются в мотоциклах.

По способу передачи

Пружина

В муфте этого типа используются винтовые или диафрагменные пружины для приложения давления к нажимному диску для приведения в действие сцепления.

Центробежный

Как следует из названия, в механизмах этого типа для приведения в действие сцепления используется центробежная сила. У них нет педали, а сцепление включается автоматически в зависимости от оборотов двигателя.

Центробежные типы соединителей используют нагрузку, направленную на крепежный элемент.Когда частота вращения двигателя увеличивается, центробежная сила приводит в действие рычаг коленчатого вала, который нажимает на нажимной диск, вызывая сцепление. Этот тип сцепления не используется в автомобилях.

Полуцентробежные

Поскольку центрифуги работают эффективно только тогда, когда двигатель работает на более высоких скоростях и неэффективны на низких скоростях, существует потребность в полуцентробежных муфтах, которые используют как центробежные силы, так и силы пружины.

Таким образом, при нормальной скорости крутящий момент передается за счет силы пружины, а при более высокой — за счет центробежной силы.Этот тип сцепления также не используется в автомобилях.

Электромагнитный

С этим типом разъема приводной диск прикреплен к электромагнитной катушке. Когда к этой катушке подается электричество, она начинает действовать как магнит и притягивает спусковую пластину.

Когда пора обращать внимание на сцепление с дорогой?

Муфты, как и все другие механизмы, подвержены большим нагрузкам и имеют определенный срок службы, который варьируется от 30 до 000 километров в зависимости от марки и модели автомобиля и стиля вождения.

Учитывая это, по достижении предельного пробега возникают проблемы, указывающие на то, что пора заменить сцепление.

Особенностью механизма является то, что, прежде чем он перестает эффективно выполнять свои функции, сцепление «предупреждает» о том, что оно не работает должным образом. Если вы знаете основные симптомы, чтобы избежать более серьезных проблем, вы можете своевременно отреагировать.

Симптомы, указывающие на необходимость замены сцепления

Мягкая педаль

Если сцепление работает нормально, вы должны почувствовать небольшое сопротивление при нажатии на педаль.Если перестать ощущать такое сопротивление и при нажатии на педаль она «тонет», как в тазе с маслом, это ранний признак того, что срок службы сцепления подходит к концу.

Эффект проскальзывания

Вы заметите этот симптом наиболее отчетливо, если попытаетесь переключить передачи при подъеме в гору или при обгоне. Само «проскальзывание» происходит из-за того, что сцепление не может зацепить или полностью выключить фрикционный диск, когда вы нажимаете или отпускаете педаль сцепления. Этот симптом говорит о том, что механизм требует внимания, а замену нужно производить как можно быстрее.

Издает нехарактерные звуки или запахи

Когда вы нажимаете на педаль сцепления и слышите звук трения металлических деталей, в 99,9% случаев это означает, что некоторые компоненты сцепления изношены. Наряду со звуками царапания металла о металл вы также можете почувствовать довольно неприятный запах, который является еще одним признаком того, что срок службы сцепления подходит к концу.

Ощущаются сильные вибрации.

Если вы чувствуете необычную вибрацию при попытке переключения передач и нажатии на педаль, это еще один признак износа сцепления.Вибрация может быть вызвана диском сцепления, который периодически теряет сцепление с маховиком.

Чтобы продлить срок службы сцепления, вы должны свести к минимуму его перегрузку, позаботиться о его обслуживании (подробности о том, как продлить срок службы сцепления, см. Здесь). Не забудьте также заменить его, если вы заметили какой-либо из симптомов, упомянутых выше.

АНАЛОГИЧНЫЕ ИЗДЕЛИЯ

Как работает автомобильное сцепление. Проблемы, симптомы и решения.

В первый раз, когда вы идете в автошколу, вас учат, что педаль сцепления позволяет плавно начинать движение автомобиля и переключать передачи, если вы учитесь водить автомобиль с механической коробкой передач.Но для многих водителей то, что происходит за педалью, остается загадкой.

Вы когда-нибудь задумывались, что происходит внутри автомобиля, когда вы нажимаете педаль сцепления? Или почему в МКПП перед переключением передач нужно нажимать педаль сцепления? В этой статье, сопровождаемой пояснительным видео, мы дадим вам ответы на эти вопросы.

Чтобы понять необходимость сцепления, давайте сначала разберемся с анатомией автомобиля с двигателем внутреннего сгорания!

Двигатели внутреннего сгорания имеют очень ограниченный диапазон крутящего момента.По этой причине для эффективного изменения скорости вращения колес автомобилям с двигателем внутреннего сгорания необходима система трансмиссии.

Использование трансмиссии позволяет двигателю работать с оптимальной частотой вращения в минуту. А за счет переключения передач в зависимости от условий движения трансмиссия помогает контролировать скорость колес.

В автомобиле с механической коробкой передач переключение передач — задача не из легких. Для легкого изменения скорости с механической коробкой передач необходимо прервать поток мощности от двигателя к трансмиссии.

Однако нецелесообразно останавливать двигатель только для этого переключения передач. Для этого используется сцепление. Короче говоря, сцепление — это механизм отключения потока мощности от трансмиссии без остановки двигателя.

Давайте разберемся, как работает сцепление!

Мы перечислим сцепление автомобиля с механической коробкой передач, потому что автомобиль с автоматической коробкой передач более сложен в отношении своей трансмиссии, и мы рассмотрим это в другой статье.

Маховик
Диск сцепления
Прижимной диск
Диафрагма
Прижимной подшипник

Основная часть муфты состоит из диска, покрытого с обеих сторон материала с высоким коэффициентом трения .Этот диск стоит на маховике. Если внешняя сила давит на диск сцепления, он также будет вращаться вместе с маховиком из-за силы трения.

Входной вал трансмиссии соединен с диском. Таким образом, когда к диску приложена внешняя сила, мощность двигателя будет передаваться в систему трансмиссии.

Это внешнее усилие обеспечивается прижимной пластиной с пружинной системой. Крышка этой системы прочно прикреплена к маховику. Таким образом, нажимной диск будет плотно прижимать диск фрикционной муфты, и мощность двигателя будет передаваться в систему трансмиссии.Но это так при нормальном управлении. Итак, как происходит отключение питания с помощью муфты?

Для разъединения в узел нажимного диска вводится пружина особого типа. Эта пружина известна как диафрагма. Чтобы лучше понять эту диафрагменную пружину, вам лучше предположить, что движение диафрагменной пружины фиксируется по этой окружности.

В этом случае, если вы нажмете на центральную часть пружины, внешняя часть должна двигаться в противоположном направлении.Пружина диафрагмы расположена между прижимной пластиной и крышкой. Снаружи диафрагменная пружина соединена с нажимным диском.

Это означает, что если вы нажмете на внутреннюю часть, прижимной диск переместится с диска трения. Таким образом, поток мощности будет отключен от трансмиссии. Именно это и происходит, когда вы нажимаете педаль сцепления.

Гидравлическая система передает движение муфты к центру диафрагменной пружины. Когда эта пружина нажата, поток мощности прерывается.

За это время можно переключать передачи. Педаль сцепления отпускается после переключения передач, и поток мощности снова продолжается. Так работает сцепление.

В реальном сцеплении вы можете увидеть несколько винтовых пружин на диске сцепления. Для чего нужны эти пружины? Они используются для сглаживания колебаний и вибраций на выходе двигателя.

Ступица и диск напрямую не соединяются. Мощность двигателя сначала достигает диска, затем передается на пружины и, наконец, на выходную ступицу.

Это означает, что пружины смягчат большую часть колебаний мощности, и движение, передаваемое транспортному средству, будет намного более плавным.

Проблемы сцепления и симптомы неисправности

Это факт, что сцепление автомобиля изнашивается раньше, чем автомобиль, даже в нормальных условиях оно будет использоваться довольно часто из-за постоянной смены скоростей. Итак, как долго работает сцепление в машине с механической коробкой передач?

Реальность такова, что ответить невозможно, потому что они очень разные.Вы, наверное, слышали от людей, которые говорят, что их сцепление изношено менее 30 000 миль.

Другие скажут вам, что они работают отлично и на 100 000 миль. Эта разница в сроке службы сцепления зависит от того, как используется сцепление и где оно используется.

Проскальзывающее сцепление

Самая распространенная проблема со сцеплениями на механической коробке передач — это то, что они начинают проскальзывать. Вы сможете увидеть это проявление, если счетчик оборотов сойдет с ума при ускорении.

Ощущение такое, будто вы держите педаль сцепления и одновременно ускоряетесь, даже если вы не нажимаете сцепление.

Итак, если вы видите этот симптом, автомобиль разгоняется медленнее и вы больше не можете подниматься по склону с той же легкостью, что и раньше, значит, проблема, несомненно, заключается в проскальзывании сцепления.

Почему пробуксовывает сцепление?

Сила трения между диском сцепления и маховиком отвечает за правильную работу комплекта сцепления. Если этот коэффициент трения ниже, чем обычно, муфта от двигателя к трансмиссии больше не передается правильно и полностью, и контактные поверхности начинают скользить.

Из-за этого характеристики сцепления сильно ухудшаются, и это лучше видно при попытке разогнать автомобиль. Это займет гораздо больше времени.

Каковы общие симптомы пробуксовки сцепления?

Запах гари в салоне автомобиля . Если вы чаще чувствуете запах гари в машине, это явный признак износа сцепления.
Проблемы с переключением передач с одной ступени на другую . Вы заметите, что когда вы захотите переключить передачи, рычаг будет работать сильнее, вам придется сильнее тянуть, чтобы переключить передачи.
Двигатель вращается, но разгоняется медленнее . Как мы объясняли выше, очевидным признаком проскальзывания сцепления является то, что счетчик оборотов всегда активен при ускорении, из-за этого автомобиль очень сильно разгоняется и очень раздражает.
Двигатель крутится, но машина вообще не движется . Этот симптом указывает на то, что сцепление полностью отказало. В основном колодки нажимного диска сцепления изношены до предела и вообще не входят в зацепление. В этом случае, сколько бы вы ни нажимали на педаль акселератора, скорость будет увеличиваться, машина будет стоять на месте, а счетчик оборотов будет на высоких значениях.
Если шестерни сложно менять , особенно при низких температурах, чаще всего это означает, что проблема с нажимным диском. Если этот компонент не работает должным образом, маховик сцепления не будет отключен полностью, и автомобиль должен быть проверен аккредитованным автомехаником.
Если вы заметили под педалью сцепления, на ковриках, влаге или протекающей жидкости, или в моторном отсеке утечки жидкости в области гидравлического насоса, очень важно немедленно обратиться в автомастерскую.Эти утечки являются симптомами плохого сцепления, неисправного компонента, гидроцилиндра

Пробуксовка сцепления — распространенная неисправность, вызванная ошибками вождения и отсутствием интереса к правильному обращению со сцеплением.

Вождение с пробуксовкой сцепления неудобно и опасно. В большинстве случаев каждый водитель может предотвратить эти проблемы, избавившись от вредных привычек, которые быстрее приводят к выходу из строя сцепления.

Вредные привычки, которые приводят к быстрому износу сцепления

Если сцепление часто используется на плохой дороге, и если оно используется каждый день в людном месте с частыми и резкими нажатиями сцепления, этот аспект приведет к повреждению сцепления. много.
Стиль вождения автомобиля очень важен для срока службы сцепления. Если стиль вождения плохой, то рассчитывайте почаще менять сцепление.
Старайтесь не использовать педаль сцепления для поддержки ступни во время движения автомобиля. Эта привычка очень вредна и вредна для сцепления.
То, что вы не нажимаете педаль сцепления вниз, — еще одна вредная вещь для вашего сцепления. Кроме того, удерживать педаль сцепления на перекрестке — нехорошо. Если вы хотите продлить срок службы сцепления, постарайтесь избавиться от этих привычек.

Другие неисправности сцепления

При выходе из строя нажимного подшипника при нажатии на педаль сцепления возникает определенный шум и вибрация. Кроме того, если переключение передач затруднено, мы говорим, что было бы лучше заказать новый комплект сцепления, потому что текущий не прослужит долго.
При этом, как я уже говорил в других статьях, лучше всего позвонить в авторизованный сервис, потому что при этой операции коробка передач должна быть отключена, поэтому многие детали будут сняты и хорошо бы, чтобы их установили ответственные лица. с опытом.
Если у вас более спортивный стиль вождения, то комплект вам не надолго. Но если у вас более спокойный и правильный стиль вождения, то он без проблем сможет вас продержать и более 100 000 км.
Если вы видите, что вам нужно сильнее нажимать на педаль сцепления или, наоборот, она мягче и ее положение ненормальное, то хорошо обратиться в сервис, потому что педаль может заблокироваться. В этой ситуации рычаг, соединенный с прижимной пластиной, изношен и требует замены, либо гидравлический насос больше не работает.

Что касается лучших комплектов сцепления, мы всегда рекомендуем покупать комплект сцепления LuK или комплект сцепления Sachs

Поговорим немного о комплектах сцепления для модифицированных автомобилей

Модифицированные комплекты сцепления

Также есть модифицированные (или изготовленные) комплекты сцепления. / армированный) кевларом или керамической плиткой. Начнем со сцепления, усиленного кевларом. Что ж, даже после «этапа 1» для автомобиля диск сцепления будет гораздо более востребованным (особенно в дизельных двигателях, где крутящий момент значительно увеличивается и разрушает все на своем пути).

Итак, первое решение — заменить или усилить старый диск. Он заменит фрикционный материал на кевлар, который намного более устойчив, особенно при высоких температурах.

Это будет первый вариант сцепления после небольшого увеличения мощности. Кроме того, даже если диск сцепления был усилен, вы должны серьезно подумать, либо вы закалите его и нажимной диск, либо просто не просите слишком сильно, потому что он будет перегреваться, и в то же время нажимной диск будет «утомлять» быстрее, если подвергнуться большим силам.

Усиленное сцепление с кевларом позволяет ездить «ежедневно», потому что сцепление будет немного более агрессивным, но по-прежнему можно будет регулярно ездить по городу. Эта операция также касается грузовых фургонов, которые ходят весь день с полным автомобилем, или водителей, буксирующих прицепы / платформы / караваны.

Второй вариант, если вы значительно увеличите мощность автомобиля, — это комплект сцепления, усиленный керамическими пластинами. Если вы выберете такое сцепление, вы больше не сможете управлять автомобилем ежедневно, или это будет очень сложно, потому что сцепление практически мгновенное, нет прогрессивного сцепления.

У этого типа сцепления есть свои преимущества, но есть и недостатки. Например, такой комплект сцепления, в который входят закаленный диск и нажимной подшипник, диск сцепления, усиленный керамическими пластинами, выдержит очень большие нагрузки.

Но серьезным недостатком будет то, что нет возможности прогрессивного сцепления (вы всегда будете «визжать»), и благодаря тому факту, что сцепление будет очень агрессивным и резким, обычно коробки передач тоже недолговечны. длинный.

Некоторые коробки передач тоже вышли из строя после 2000 км. Сцепление очень прочное, но не коробки передач, поэтому вы должны учитывать все эти аспекты.

Что бы вы ни делали, лучше всего обратиться к профессиональному обслуживающему персоналу с опытом работы и хорошими отзывами, потому что эта операция очень сложна, и если ее не выполнить должным образом, у вас могут возникнуть большие проблемы.

Ниже есть хорошее поясняющее видео о том, как работает сцепление.

Как работает сцепление?

Что такое сцепление?

A Сцепление — это простое устройство, но не только для автомобилей, которое позволяет плавно синхронизировать две шестерни / валы с разной скоростью.

В автомобилях сцепление используется для соединения / разъединения трансмиссии и коленчатого вала.

Что он делает?

В основном сцепление действует как тормоз для двигателя, поэтому неправильное переключение может привести к остановке вашего автомобиля или велосипеда, сцепление замедляет двигатель, так что колеса могут догнать. (Очень элементарное объяснение)

Какие части?

На приведенной выше схеме показана основная форма большинства сцеплений.

В сцеплении эти три части зажаты вместе, создавая трение и синхронизируя двигатель и колеса (через коробку передач).

Для обозначения двигателя у нас есть маховик, который прикреплен к кривошипу и движется вместе с двигателем. Диск сцепления

Между маховиком и нажимным диском находится диск сцепления. Диск сцепления имеет фрикционные поверхности, похожие на тормозную колодку, с обеих сторон, которые создают или прерывают контакт с металлическими поверхностями маховика и нажимного диска, обеспечивая плавное зацепление и расцепление.

Когда педаль сцепления нажата, нажимной диск отпускается, позволяя самому себе и маховику вращаться независимо от диска, что предотвращает передачу крутящего момента от двигателя на коробку передач. Обычно прижимная пластина изготавливается из чугуна или стали, в ней используется пружина диафрагменного типа для приложения силы к диску, когда он зацеплен, который крепится к узлу с помощью ряда ремней.

Выжимной подшипник прилегает к нажимному диску как в толкающем, так и в тянущем положениях, что сжимает диафрагму и освобождает диск при нажатии педали сцепления.После приложения силы диафрагма снимает напряжение, позволяя диску вращаться независимо от узла.

На двух изображениях ниже показано, как работает сцепление при включении и выключении.

В мире велосипедов есть два типа сцеплений DRY и WET / Oil.

Мокрое сцепление — это когда весь узел погружен в моторное масло и смазывается им. Из-за вязкости масла этому подходу можно отнести некоторую потерю мощности, но они значительно увеличивают срок службы сцепления и уменьшают шум.

Сухое сцепление, как следует из названия, не имеет ничего общего между всем механизмом, оно намного лучше передает мощность, поскольку нет сторонних материалов, ограничивающих его, но они громкие и создают дребезжащий звук, а срок службы сцепления составляет низкий по сравнению с мокрой установкой (большинство Ducati известны тем, что имеют сухое сцепление, и это один из определяющих звуков Ducati)

На мотоциклах торможение двигателем может привести к блокировке заднего колеса, проскальзывающая муфта такого типа просто проскальзывает по передаче и не включает ее, если не совпадают обороты, в основном это функция безопасности.

Что можно сделать для повышения производительности

Простое добавление дополнительных дисков сцепления заставит систему включиться намного быстрее и эффективнее (приближаясь к установке сухого сцепления). Проблема в том, что внешние колодки изнашиваются немного быстрее.

Конструкция сцепления транспортного средства | Строительство автомобилей

Муфта — это механическое устройство, передающее мощность трансмиссии от коленчатого вала на ведомый вал.В сцеплениях используются силы трения.

Как работает сцепление автомобиля
1- Коленчатый вал; 2 — Маховик; 3 — ведомый диск; 4 — Прижимная пластина; 5 — крышка сцепления; 6 — винтовые пружины; 7 — диафрагменная пружина; 8 — выжимной подшипник; 9 — вилка выключения сцепления; 10 — рабочий цилиндр; 10 — трубопровод; 12 — главный цилиндр; 13 — педаль сцепления; 14 — кожух; 15 — шестерня первичного вала; 16 — коробка передач корпус; 17 — вход коробки передач (первичный вал).

Видео как работает сцепление
Существует три основных типа систем активации сцепления: Тяговая, тросовая и гидравлическая
Теперь рассмотрим два варианта сцепления. работы:
1.Когда автомобиль движется под напряжением;
2. Когда водитель нажал педаль сцепления.
Когда автомобиль движется под напряжением
Сцепление включено. Прижимная пластина, прикрепленная болтами к маховику , оказывает постоянное усилие с помощью диафрагменной пружины на ведомую пластину.
Когда водитель нажал педаль сцепления
Муфта выключена, рычаг толкает выжимной подшипник к центру диафрагменной пружины, которая снимает зажимное давление.
Описание конструкции сцепления:
Муфта состоит из ведущей и ведомой частей, толкающего механизма и механизм деактивации. Детали приводной части воспринимают вращающий момент от маховик двигателя, а ведомые части передают его на первичный вал шестерни.
Толкающий механизм обеспечивает плотное соединение ведущей и ведомой частей сцепления для создания необходимого момента трения. Механизм отключения сцепления обеспечивает управление сцеплением.
Привод сцепления имеет два типа: механический и гидравлический сцепления . Чтобы создать легкое отключение сцепления, с ним используется управляющий усилитель .
Как работает сцепление на автомобиле
Сцепление — самая важная и ответственная часть автомобиля. Если вы управляете автомобилем с механической коробкой передач, вы должны знать, что сцепление используется для переключения передач вверх или вниз.
Тем, кто управляет автомобилями с автоматической коробкой передач, необязательно включать сцепление вручную, но они также используют его во время движения.
Чтобы управлять автомобилем наилучшим и наиболее эффективным способом, вам необходимо понимать, что такое сцепление, как сцепление работает на автомобиле и что оно делает.
Что такое сцепление?
Сцепление — это часть системы вождения, которая позволяет вам управлять автомобилем. Чтобы получить более подробную информацию о системе, сцепление позволяет синхронизировать и вращать два вала вашего автомобиля или остановить синхронизацию. Этот процесс синхронизации позволяет вам переключать передачи в вашем автомобиле, включая правильную передачу.
Внутри автомобиля, прямо под рулевым колесом, есть три педали: одна справа, другая слева и одна посередине. Левая педаль — это педаль, используемая для включения сцепления или иного включения и выключения передач.
Почему это важно?
Как обсуждалось выше, сцепление — очень важная часть транспортного средства, потому что оно позволяет вам управлять транспортным средством. Это ключевой элемент в управлении автомобилем. Правильная работа сцепления обеспечивает правильную работу всей системы автомобиля.
Сцепление со сцеплением действительно может привести к повреждению шестерен и составных механических частей автомобиля. По сути, без сцепления автомобиль не будет мобильным. Чтобы не допустить разрушения вашего автомобиля, вы должны поддерживать вал в исправном рабочем состоянии.
Как работает сцепление в автомобиле?
Есть основные компоненты, которые соединены и присоединены к двигателю, при этом приоритет отдается маховику. Далее у нас есть диск сцепления, который связан с системой трансмиссии.Прижимной диск также соединен с двигателем, это предотвращает трение между маховиком и диском сцепления, потому что эта область принимает невероятно большее количество силы и давления внутри двигателя.
Также есть шпильки и диафрагменная пружина; когда середина диафрагменной пружины вдавливается внутрь, а несколько штифтов рядом с внешней стороной пружины заставляют ее оттягивать нажимной диск от диска сцепления, этот эффект приводит к расцеплению сцепления из двигателя.
Другой важный компонент — это подшипник сцепления или выжимной подшипник. Этот подшипник помогает снизить шум и повысить плавность переключения шестерен. Наконец, у нас есть выжимная вилка и корпус сцепления. Эти компоненты помогают приложить силу к прижимной пластине, заставляя пальцы прижимной пластины высвободиться. Все вышеупомянутые компоненты сцепления размещены в кожухе раструба.
Расположение сцепления
Муфта сцепляется с валами для одновременного вращения.Эти валы расположены в коробке передач, где один из этих валов вращается двигателем, в то время как другие валы приводят в действие различные устройства. Вал соединен муфтой, что позволяет им вращаться с разной скоростью. Эти скорости приводят к движению автомобиля при включении любой передачи.
Есть различные основные компоненты, которые соединяются с муфтой. Два вала, один из которых соединяется с двигателем, а другой — с колесами. Поскольку двигатель вращается быстрее, все больше и больше регулировок необходимо производить непосредственно перед тем, как двигатель соединяется с колесом, когда водитель включает другую передачу.
Вне зависимости от того, используете ли вы автомобиль с механической или автоматической коробкой передач, вышеуказанный принцип действует одинаково. То же самое происходит и при переключении передач.
Когда заменять сцепление?
Как и любой другой компонент вашего автомобиля, вам нужно будет заменить сцепление после длительного использования. Многие усовершенствования были сделаны в отношении технического обслуживания сцепления, при этом большинство современных сцеплений имеют значительно более длительный срок службы.
Рекомендуемое время, по истечении которого вы должны заменить сцепление, — это после преодоления отметки в восемьдесят тысяч миль. В зависимости от того, как вы водите свой автомобиль, это будет означать, когда вам нужно заменить сцепление. Многие заменят его до того, как будет достигнут вышеуказанный пробег, в то время как у других он останется в хорошем состоянии даже после этого.
3 предупреждающих знака, на которые следует обратить внимание
Мы поняли, как работает сцепление в автомобиле. Сцепление — важный элемент для работы вашего автомобиля.Теперь вам нужно знать, когда сцепление требует вашего внимания. Ниже приведены признаки неисправности сцепления:
Отказ сцепления с гидросистемой автомобиля. Этот отказ происходит из-за потери давления, которая в конечном итоге приводит к отключению шестерен. Этот отказ рычажного механизма не обязательно указывает на отказ сцепления, но важно устранить утечку, если она есть.
Пробуксовка изношенного сцепления. Если под большой нагрузкой ваши шестерни выключаются или переключаются с места, сцепление изношено и его следует немедленно заменить.
Если вы находитесь в пробке, управляя автомобилем с механической коробкой передач, у вас может возникнуть соблазн включить передачи и сцепление в положении балансировки на холме. если делать это в течение длительного времени, это может привести к износу сцепления и его нагреву. В этом случае, если вы чувствуете запах гари или видите дым под автомобилем, подумайте о замене сцепления.
Заключение
Сцепление часто игнорируется в двигателе с механической коробкой передач, как правило, потому что не так много людей имеют достаточные знания о нем или о том, что оно работает.Без системы сцепления автомобиль не будет отключать питание для движения, остановки, запуска или даже переключения и переключения передач.
Что такое проверка и регулировка сцепления?
Ответ: Муфты используются во многих различных устройствах, а не только в транспортных средствах. Муфты используются в любом устройстве с двумя и более вращающимися валами. Обычно двигатель приводит в движение один из валов, а другой вал, приводимый в действие первым валом, приводит в движение отдельную часть. Например, в автомобиле двигатель постоянно вращается, и при контакте с трансмиссией колеса автомобиля вращаются.Муфты используются для отделения двигателя от трансмиссии. Если вы хотите остановиться или снизить скорость на автомобиле с механической коробкой передач, необходимо включить сцепление, чтобы двигатель оставался работающим, но колеса автомобиля останавливались. Теперь, чтобы понять, что может пойти не так со сцеплением, важно понять, как действительно работает сцепление. Муфты работают за счет трения, чтобы двигатель и трансмиссия оставались соединенными. Это трение создается между диском сцепления, который соединяется с трансмиссией, и маховиком, который соединяется с двигателем.Когда педаль сцепления не нажата, сцепление содержит пружины, которые заставляют нажимной диск прижимать диск сцепления к маховику, создавая необходимое количество силы трения, чтобы двигатель и трансмиссия оставались соединенными. Когда это происходит, ваш двигатель и трансмиссия вращаются с одинаковой скоростью. Затем, когда вы нажимаете педаль сцепления, трос или гидравлический поршень нажимает на вилку выключения сцепления, чтобы освободить пружины. Когда это происходит, нажимной диск отрывается, и диск сцепления отделяется от маховика.Опять же, когда это происходит, ваш двигатель и трансмиссия теперь разделены. Во время проверки и регулировки сцепления ваше сцепление будет проверено на наличие признаков чрезмерного износа и будет отрегулировано так, чтобы оно могло должным образом выжиматься. Если у вас есть гидравлическое сцепление, оно будет проверено на герметичность и при необходимости отрегулировано. Если у вас есть муфта с тросовым приводом, состояние троса будет проверено и при необходимости отрегулировано. Ваша педаль сцепления также будет проверена. Расстояние свободного хода педали будет проверено и при необходимости отрегулировано (до фактического включения сцепления должен быть свободный ход на пару дюймов).
как работает сцепление | Колеса Мудрость
Здравствуйте!
Итак, вас попросили заменить узел сцепления. Или, возможно, у вас проблемы со сцеплением, которое до недавнего времени работало абсолютно нормально. В любом случае, читайте дальше, чтобы узнать все о сцеплении и о том, как контролировать расходы на замену сцепления.
Что такое сцепление?
Сцепление (или, точнее, узел сцепления) — это набор компонентов, которые работают вместе с одной простой целью — отсоединить двигатель от трансмиссии (и, следовательно, от колес), когда вы нажимаете педаль сцепления полностью вниз и постепенно. подключите двигатель обратно к коробке передач, когда вы его отпустите.Вот простая схема сборки сцепления. Чтобы понять, как ориентирована эта диаграмма, позвольте нам сказать вам, что маховик находится со стороны двигателя и прикреплен к коленчатому валу, а диск сцепления находится со стороны коробки передач и соединен с трансмиссией. .
Помните, что при нормальной работе двигатель всегда вращается. Другими словами, мы хотим отключать, повторно подключать или постепенно снова подключать вращающийся двигатель к трансмиссии, в зависимости от наших потребностей вождения.Говоря о «сцеплении», мы обычно имеем в виду «сцепление в сборе». «Сборка» состоит из нескольких частей — это набор частей, которые работают вместе для достижения определенной функции.
Зачем машинам сцепление?
Представьте, если бы двигатель всегда был соединен с трансмиссией через набор шестерен. Что бы произошло, если бы вы запустили двигатель? Поскольку «вращение» двигателя означало бы также поворот колес, поскольку они всегда подключены к , стартер должен был бы тянуть автомобиль вперед каждый раз, когда вы запускали двигатель! Это наверняка повредило бы стартер после нескольких таких запусков.Кроме того, когда вы хотели переключить передачу, скажем, с первой на вторую или с первой на заднюю, без сцепления, отделяющего двигатель от трансмиссии, вы бы слышали скрежет каждый раз, когда пытались переключить трансмиссию с одной передачи. передача к другому! Это очень скоро повредило бы шестерни! Обратите внимание: зачем автомобилям вообще нужна коробка передач с более чем одной передачей — это отдельная тема, и мы оставим это для отдельной статьи.
Итак, теперь мы знаем, почему необходимо отключать двигатель от трансмиссии, чтобы иметь возможность управлять автомобилем.Механизм, который выполняет эту простую, но важную задачу, называется сцеплением. Давайте теперь перейдем к пониманию того, где находится узел сцепления в вашем автомобиле.
Где находится узел сцепления?
Узел сцепления зажат между двигателем и трансмиссией (или коробкой передач), как показано ниже:
Визуальный осмотр узла сцепления требует вскрытия самого узла и классифицируется как работа, требующая «больших трудозатрат» на большинстве станций обслуживания.Вы не можете увидеть узел сцепления, глядя вниз в моторный отсек или просто подняв автомобиль на гидравлическом подъемнике. Один из способов сэкономить в этом случае — выяснить, нужна ли вам замена сцепления без открытия узла сцепления . Мы поговорим об этом позже в статье. Перед этим вы захотите узнать, используется ли в вашем автомобиле «тросовое сцепление» или «гидравлическое сцепление». Муфты с гидравлическим приводом используют гидравлическую помощь от двигателя и, таким образом, снижают усилие, необходимое для нажатия педали сцепления.
В чем разница между «тросовой муфтой» и «гидравлической муфтой»?
Трос сцепления втягивается и выключается тросом от педали сцепления к рычагу, который ее приводит в действие. Гидравлическое сцепление имеет цилиндр рядом с педалью сцепления (например, у тормозов есть цилиндр рядом с педалью тормоза), который проталкивает жидкость в другой цилиндр, который, в свою очередь, толкает рычаг, чтобы включить и выключить сцепление. Цилиндр рядом с педалью сцепления называется главным цилиндром, а цилиндр рядом с рычагом сцепления называется ведомым цилиндром.Вот как выглядят главный и подчиненный цилиндры:
Главный и подчиненный цилиндры вместе с гидравлическими трубопроводами являются дополнительными компонентами гидравлической муфты помимо компонентов, уже имеющихся в тросовой муфте. Само собой разумеется, что трос в гидравлической муфте не используется. Итак, какие компоненты присутствуют в обычном (или тросовом) сцеплении? А теперь перейдем к этому.
Какие ключевые детали в узле сцепления?
Узел сцепления состоит из следующих компонентов.Если вам сложно понять, читая описания компонентов, мы рекомендуем вам перейти к следующему разделу (Как работает узел сцепления?) И сначала посмотреть видео, а затем вернуться, чтобы прочитать этот раздел:
Прижимная пластина: Это прижимной механизм, который прижимает диск к маховику, чтобы автомобиль двигался. Нажатие на педаль снимает давление с диска сцепления, чтобы отключить двигатель от трансмиссии для переключения передач или остановки.
Диск сцепления: Диск сцепления представляет собой плоский диск с фрикционными материалами с обеих сторон. Когда нажимной диск включен (педаль отпущена), диск сцепления прижимается к маховику. Когда нажимной диск расцеплен (педаль вдавлена) диск сцепления не зажат. Диск соединен с входным валом трансмиссии, заставляя входной вал вращаться, когда сцепление включено (педаль отпущена), что приводит к движению автомобиля. Диск сцепления соединен с центральной ступицей через пружины для поглощения вибраций, когда педаль сцепления отпускается и происходит постепенный контакт.
Маховик: Маховик — это инерционное устройство, которое крепится болтами к коленчатому валу двигателя. Он выполняет несколько функций, включая перенос зубчатого венца, который стартер использует для проворачивания двигателя, накопление энергии, необходимой для движения автомобиля из состояния покоя, и обеспечение поверхности трения для зажима диска сцепления. В некоторых автомобилях используется двухмассовый маховик (посмотрите это видео, чтобы понять, что такое двухмассовый маховик) , который по сути представляет собой два маховика, соединенных друг с другом с помощью пружин для поглощения вибраций еще до того, как они достигнут диска сцепления.
Выжимной подшипник: Выжимной подшипник — это исполнительное устройство, которое включает и отключает нажимной диск. Когда педаль сцепления нажата, выжимной подшипник оказывает давление на пальцы нажимного диска, чтобы отключить трансмиссию. Когда педаль сцепления отпускается, выжимной подшипник втягивается и позволяет нажимному диску оказывать давление, чтобы прижать диск к маховику. Посмотрите видео в следующем разделе, чтобы лучше понять и рассмотреть это движение.
Выжимная вилка: Выжимная вилка удерживает выжимной подшипник и поворачивается на шариковой шпильке при нажатии или отпускании педали. Нажатие на педаль поворачивает вилку к нажимному диску и прижимает выжимной подшипник к пальцам сцепления, вдавливая их, чтобы выключить сцепление.
Управляющая втулка или подшипник: Управляющая втулка или подшипник, которые часто не рассматриваются как часть системы сцепления, играют решающую роль в бесперебойной работе узла сцепления.Пилотная втулка или подшипник устанавливается в торец коленчатого вала. Когда трансмиссия установлена, конец первичного вала вставляется во втулку пилота, которая поддерживает вход в задней части коленчатого вала.
Как работает узел сцепления?
Принцип работы лучше всего объяснить с помощью видео, а не текста. Если вы хотите детально понять, как работает сцепление, настоятельно рекомендуется посмотреть следующее видео:

Когда требуется замена сцепления в сборе?
Итак, как вы можете определить, нуждается ли ваше сцепление в замене? Если вы заметили один или несколько из следующих симптомов, велика вероятность, что один или несколько компонентов сцепления изношены.
Пробуксовка сцепления: Пробуксовка сцепления очевидна, когда вы замечаете, что неожиданное увеличение оборотов двигателя происходит без какого-либо сопутствующего ускорения, когда ваш автомобиль находится на передаче, педаль сцепления полностью отпущена, и вы нажимаете педаль акселератора. Это также будет очевидно, когда вы попытаетесь ускориться на крутом холме. Хотя износ сцепления со временем происходит медленно (в зависимости от вашего стиля вождения и условий — движение с остановкой и запуском изнашивает сцепления быстрее, чем при движении по шоссе), если вы наблюдаете проскальзывание сцепления, то действительно пора его заменить.
Жесткое сцепление: Жесткое сцепление может быть вызвано изношенным нажимным диском, воздухом в гидравлической линии (в случае сцепления с гидравлическим приводом) или тросом сцепления, который требует смазки. Если это вызвано нажимным диском, узел сцепления требует замены.
Сильный запах при трогании с места: Сильный запах из моторного отсека при трогании с места обычно означает износ сцепления.
Изменение точки фиксации: Более высокая точка фиксации педали сцепления, чем раньше, означает, что сцепление требует замены.Когда вы отпускаете педаль сцепления, если раньше автомобиль начинал двигаться с небольшим отпусканием, теперь он начнет двигаться только после того, как вы отпустите сцепление еще сильнее. Иногда это может быть вызвано натянутым тросом (в сцеплениях с тросовым приводом) или неисправностью главного или ведомого цилиндра (в сцеплениях с гидравлическим приводом).
Дрожание сцепления: Дрожание сцепления наиболее заметно при трогании с места. Это проявляется в виде сильной вибрации, когда вы отпускаете сцепление, чтобы привести автомобиль в движение из состояния покоя.Если вы заметили дрожание сцепления, это означает, что узел сцепления, включая маховик, может нуждаться в замене.
Нужно ли сразу заменить весь узел сцепления?
Если появляется какой-либо из симптомов, о которых мы говорили в предыдущем разделе (Когда требуется замена узла сцепления?), То необходимо заменить весь узел сцепления, за исключением маховика. Маховик необходимо проверить на предмет износа и заменить, если он изношен.
Но все же зачем заменять сразу все компоненты? Это связано с тем, что узел сцепления представляет собой сложный механизм, в котором все его компоненты работают с точностью до миллиметра, а замена только одной детали обычно приводит к повторяющимся проблемам, что в конечном итоге приводит к замене всего узла.
Однако при определенных условиях можно избежать замены всего узла. Вы должны исключить это, работая с вашим сервисным центром, прежде чем вы дадите добро на замену узла сцепления:
Изношены выжимные подшипники: Если вы слышите низкий грохочущий звук, исходящий из коробки передач, который исчезает при нажатии на педаль сцепления, возможно, у вас проблема с выжимным подшипником. В таких случаях для решения проблемы достаточно заменить только выжимной подшипник.
Скрежет или невозможность включения передачи: Если ваше сцепление не выключается должным образом, оно будет продолжать вращать первичный вал. Это может вызвать скрежет или полностью помешать включению передачи. Вот некоторые распространенные причины, по которым сцепление может заедать:
Обрыв или растяжение троса сцепления: Трос нуждается в правильном натяжении для эффективного толкания и тяги. В таких условиях замены троса сцепления должно хватить.
Негерметичный или неисправный главный или рабочий цилиндры: Если ваш автомобиль оснащен гидравлическим сцеплением, это возможно.Утечки не позволяют цилиндрам создавать необходимое давление. Если это подтвердится, замена неисправного цилиндра должна решить проблему.
Воздух в гидравлической линии: Воздух влияет на гидравлику, занимая пространство, необходимое жидкости для создания давления. Удаление воздуха из гидравлической линии обычно решает проблему.
Неправильно отрегулирована тяга: Когда ваша нога нажимает на педаль, рычажный механизм передает неверное количество силы. Осмотр сцепления может определить, является ли это основной причиной.
Педаль сцепления прилипает к полу: Педали сцепления могут оставаться на полу при отказе выжимного подшипника сцепления, рабочего цилиндра, главного цилиндра сцепления или рычажного механизма сцепления. Осмотр этих компонентов может определить, являются ли один или несколько из них основной причиной проблемы.
Часто обнаруживается, что помимо основных причин, перечисленных в этом разделе, осмотр узла сцепления показывает, что основные компоненты сцепления также изношены и нуждаются в замене. Только логический подход к поиску и устранению неисправностей может привести к точным основным причинам.
Сколько времени нужно, чтобы установить новое сцепление?
Полная замена узла сцепления обычно занимает от одного до двух рабочих дней.
Сколько километров хватает на сцепление?
Предсказать, как долго прослужит сцепление, похоже на решение сложного уравнения с множеством переменных.

Принцип работы сцепления для новичков: Видео

Видео: Просто о сложном. Как работает сцепление

Диск сцепления с фрикционной поверхностью (1.45 минута видео)

Нажимная муфта

Вилка сцепления

Как это работает: сцепление + наглядное видео

Как работает сцепление

Сцепление автомобиля. Принцип работы сцепления автомобиля — схема :

Характеристика

Устройство сцепления автомобиля

Для чего нужен данный узел?

«Сухое» сцепление

«Мокрый» тип

Предназначение

Как оно функционирует?

Особенности работы на автоматических коробках

Продлеваем срок службы

Как не сжечь этот узел?

Регулировка узла

Как это определить?

Заключение

Принцип работы сцепления — DRIVE2

Как правильно пользоваться автомобильным сцеплением — принцип работы, как выжимать и отпускать педаль

Что такое автомобильное сцепление

Где находится­

Устройство

Для чего нужно

Принцип работы

На автоматической коробке

На механической коробке­

Правильное использование педали­

Как выжимать

Как отпускать

Видео

Как работает сцепление

Принцип работы сцепления автомобиля и его устройство

Какую функцию выполняет сцепление?

Принцип действия механизма

Разновидности узлов

Распространенные неисправности

Как работает сцепление автомобиля — принцип работы

Классическое устройство сцепления автомобиля

Принцип действия сцепления с механическим приводом

Принцип работы сцепления с гидравлическим приводом

Сцепление автомобиля: назначение и устройство

Назначение и устройство сцепления

Привод выключения сцепления

Механизм сцепления

Основные неисправности сцепления

Эксплуатация сцепления

Как это может случиться и почему машина едет?

Как работает сцепление

Что такое сцепление?

Из чего состоит сцепление

Сцепление с механическим приводом

Сцепление с гидравлическим приводом

Диагностика сцепления в домашних условиях

Как работает автомобильное сцепление?

Что такое захват и какова его роль?

Зачем нужен механизм?

Основные компоненты сцепления

Ведомый привод

Маховик

Прижимная пластина

Выжимной подшипник

Корпус

Как работает автомобильное сцепление?

Типы механизмов

В зависимости от типа привода

Механический

Гидравлическое

электрическое

По типу трения

По количеству дисков

По способу передачи

Пружина

Центробежный

Полуцентробежные

Электромагнитный

Когда пора обращать внимание на сцепление с дорогой?

Где находится

На механической коробке

Правильное использование педали
