Как работает сцепление в автомобиле для чайников

Главная » Разное » Как работает сцепление в автомобиле для чайников

Что такое сцепление в автомобиле и как оно работает

Добрый день, дорогие друзья. В прошлых статьях, когда разбирали принцип работы механической коробки передач, упоминалась такая деталь – сцепление. Говорилось, что это важный элемент автомобильной трансмиссии. Если он такой важный и без него машина не поедет, давайте рассмотрим его детально.

В этом материале хочу рассказать, что такое сцепление и для чего оно нужно в автомобиле. Рассмотрим его устройство и принцип работы. Будет интересно и полезно. Все это приправлю познавательными видео роликами и советами специалистов.

Что это такое и из чего оно состоит?

Автомобильное сцепление – это неотъемлемая часть любой коробки передач. Это целый механизм, состоящий из нескольких деталей. Он обеспечивает передачу крутящего момента (энергии вращения коленвала) от двигателя к ведущим колесам через элементы КПП.

Хочется заметить, что сама коробка передач никак не связана с двигателем, нет жесткой сцепки (ни болтового, ни шлицевого соединения). Взаимодействие коленвала мотора с коробкой происходит только через этот агрегат.

Чтобы переключение передач в коробке происходило плавно, нужно временно прекратить подачу крутящего момента с движка на трансмиссию. Без этого переключаться невозможно. Пришлось бы всегда останавливать двигатель и запускать его заново – это глупо, ни экономично, ни удобно. Именно для этих целей было придумано Карлом Бенцом сцепление в автомобилях. Оно позволяет прерывать передачу энергии на КПП при постоянно работающем моторе.

Благодаря ему, можно плавно переключать скорости, трогаться с места, ехать задом. Оно бережет элементы трансмиссии от чрезмерного износа и повреждения. Помогает тронуться на льду и в гору, о чем говорилось в прошлых уроках.

Устройство и назначение

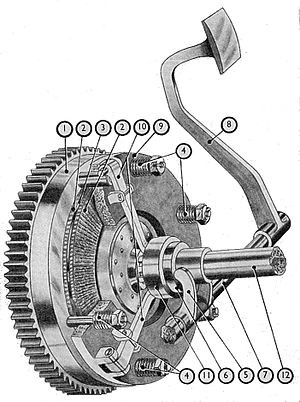

Рассматривать будем на примере простого однодискового сцепления.

Механизм сцепления состоит:

Корзина (кожух). В ней находятся основные элементы этой конструкции. Она намертво соединена с маховиком двигателя болтами. При вращении коленвала она также вращается с такими же оборотами, как и мотор

Диск сцепления (ведомый). Он с двух сторон покрыт фрикционными накладками из материала с высоким коэффициентом трения. Такой же материал используется для изготовления тормозных колодок. Это та деталь, через которую происходит передача силы вращения от ДВС на коробку. Он единственный из всех частей имеет связь с валом коробки передач. О его конструкции поговорим чуть позже. Устройство берет на себя ключевые нагрузки и удары.

Нажимной диск. Из его названия следует, что он нажимает на что-то. Это что-то – ведомый диск. Он плотно прижимает его к ведущему диску, который находится на маховике мотора.

Два вида пружин – тангенциальная пластинчатая пружина и диафрагменная. Первая служит для прижатия нажимного диска к диску сцепления, вторая – для размыкания их.

Прижимной (выжимной) подшипник и вилка. Первый нужен для передачи усилия на диафрагменную пружину, вилка – для перемещения подшипника в сторону корзины и в исходное положение. Через эту вилку передается степень нажатия педали сцепления водителем. Он находится не в корзине, а насажен на первичный вал трансмиссии.

Выжимной подшипник

Есть два вида подшипников:

1. Механические
2. Гидравлические

Механический

Он расположен внутри муфты. На ней есть крепления для вилки. Сам подшипник сидит на первичном вале КПП. Эта запчасть продается в сборе. Можно встретить экземпляры в пластиковых муфтах. Нареканий со стороны специалистов автосервисов на них не было. Поэтому нет особой разницы, или в металлическом исполнении, или в пластиковом.

Применяются подшипники роликового или шарикового типа. Их используют в тросовых и гидравлических приводах. В тросовых, усилие передается от педали до подшипника при помощи троса. Возможен комбинированный вид, где используются два цилиндра – главный и рабочий.

Сила нажима с педали передается на главный цилиндр. Посредством шланг и трубок, заполненных тормозной жидкостью, она за счет силы сжатия в них выталкивает поршень рабочего цилиндр. Который взаимодействует с вилкой сцепления. Она двигает муфту подшипника.

Гидравлический

Существуют также гидравлические, но используют их редко. Причина – ненадежность конструкции. Со временем резиновые уплотнители изнашиваются, начинают пропускать жидкость. Из-за этого эффективность работы снижается, а он под замену. Отличие от механического:

1. Нет вилки
2. Гидроподшипник не перемещается по первичному валу КПП. Перемещается только поршень, с закрепленным на нем подшипником механического типа.
3. Используется жидкость в качестве рабочей среды. Она находится в его корпусе.

Такие подшипники применяются с гидравлическими приводами. В таких системах также есть цилиндры, заполненные жидкостью. Но усилие передается не на поршень рабочего цилиндра, а на сам подшипник.

Как работает выжимной

Я говорил, что весь механизм сцепления спрятан под кожухом (корзиной), которая вращается с такими же оборотами, как и коленчатый вал. Чтобы без повреждения лепестков диафрагменной пружины передать усилие от педали, нужно применять такую деталь, которая может одновременно вращаться с разными оборотами. Такая деталь – подшипник.

Его внутреннее кольцо вращается со скоростью вращения ведущего вала трансмиссии. Внешним кольцом упирается в лепестки пружины. Оно начинает вращаться с такой же скоростью что и корзины. Поэтому безболезненно для пружины происходит контакт ее поверхности с ним. Если бы вместо него была просто муфта, то при малейшем соприкосновении с лепестками произошло разрушение этих двух элементов.

Принцип работы гидравлического подшипника отличается. Как говорилось выше, в системе нет вилки и рабочего цилиндра. В его качестве служит сам корпус гидроподшипника. Поэтому, вся сила нажатия на педаль передается на него. Внутри находится поршень, который по мере сжатия жидкостей в цилиндрах выдавливается из корпуса. На нем находится обычный подшипник, который и нажимает на диафрагменную пружину. То есть, это более сложно и менее надежно.

Корзина сцепления

Она состоит:

1. Диафрагменной пружины
2. Тангенциальной пластинчатой пружины
3. Нажимного диска
4. Кожуха, к которому все это крепится

Диафрагменная пружина взаимодействует с выжимным подшипником и нажимным диском. Ее задача отодвигать этот диск от ведомого диска.

Тангенциальная пружина – возвращает нажимной диск в исходное положение и прижимает его к ведомому диску.

Нажимной диск – здесь все понятно из названия. Он должен нажимать, обеспечивать максимальное прижатие диска сцепления к маховику двигателя.

Диск сцепления (ведомый)

В его конструкции есть:

1. Стальной диск. С двух его сторон закреплены фрикционные накладки. Они изготавливаются из такого же материала, как и тормозные колодки. Только в случае тормозов они обеспечивают эффективное снижение скорости вращения колес, а в случае со сцеплением – максимальную передачу крутящего момента от двигателя к коробке. Он не имеет прямого контакта с валом трансмиссии.
2. Ступица ведомого диска. Она не закреплена жестко с фрикционным диском. Соединяется по средствам шлицов с первичным валом КПП и может продольно перемещаться по нему. Через нее происходит передача энергии вращения от маховика через фрикционы на ведущие части коробки передач.
3. Демпферные пружины. Они соединяют эти два диска между собой. Нужны для гашения крутильных колебаний при передаче момента от ДВС к элементам трансмиссии, уменьшения вибраций от рабочего мотора. Благодаря им, водитель не чувствует рывков при начале движения транспортного средства в момент включения сцепления, продлевается срок службы механизма в целом.

Принцип работы автомобильного сцепления

Он основан на использовании силы трения между ведущим диском и ведомым. Благодаря этой силе вся энергия вращения коленчатого вала передается на первичный вал коробки передач, а дальше на колеса автомобиля. В нормальном положении сцепление включено – все диски плотно прижаты друг к другу. Ведущий вал КПП вращается с такой же скоростью, как и коленвал, происходит передача всего момента от мотора к коробке.

Второе положение – выключено. Ведомый диск «отошел» от маховика, между ними появился зазор. В это время разрывается связь, скорости вращения коленвала и первичного вала МКПП отличаются. В таком положении можно переключать передачи, переводить в нейтральное положение, включать заднюю скорость.

Для наглядного восприятия смотрите видео ролик:

Рассмотрим, что происходит в процессе его включении и отключения поэтапно.

Как это работает

В нормальном состоянии оно включено, именно с него будем отталкиваться. Допустим, мы едим и нужно нам переключить следующую передачу. Что при этом происходит внутри агрегата:

1. При нажатии на педаль сцепления водителем, вилка получает импульс через органы управления и двигает муфту с выжимным подшипником к корзине

2. По мере надавливания на педаль, подшипник упирается в лепестки диафрагменной пружины. Она по краям закреплена со стопорным кольцом посредством крючков (зажимов). В момент нажатия она начинает работать как рычаг, выгибаясь по наружному диаметру.

3. Своими внешними краями она зафиксирована с нажимным диском. Под действием давления нажимного подшипника ее внешний контур приподнимается и тянет за собой этот диск. В этом момент степень прижатия нажимного к диску сцепления уменьшается, а значит, сила трения между последним и маховиком ослабевает.

4. Ведомый диск замедляется. Чем сильнее водитель нажмет на педаль, тем дальше отойдут диски друг от друга. В конце концов, ведомый остановится, разорвется связь ДВС-коробка и передача момента прервется

5. Теперь можно смело включать нужную передачу и отпускать педаль, чтобы возобновить связь мотора и трансмиссии.

При включении происходит все наоборот

1. Водитель плавно отпускает педаль. Вилка медленно возвращает нажимной подшипник в исходное положение

2. Степень нажатия на лепестки диафрагменной пружины уменьшается. Она возвращается в исходное положение.

3. Под действием силы упругости тангенциальных пластинчатых пружин, которые в момент выжима сцепления были сжаты, нажимной диск начинает давить на ведомый. Тот сильнее прижимается к маховику.

4. По мере отпускания педали водителем, все диски сильнее прижимаются друг к другу. За счет трения скорости вращения коленвала и фрикционного диска уравниваются. Возобновляется полная передача крутящего момента от двигателя к ведомому валу коробки – сцепление включено.

Смотрите видео, как работает механизм сцепления:

Зная назначения, устройство и принцип работы, можно перейти к вероятным поломкам сцепления и способам их предотвращения. Поговорим в следующих обзорах, что может ломаться и как правильно пользоваться, чтобы продлить срок службы агрегата. Чтобы не пропустить – подписывайтесь!

Как работают клатчи | HowStuffWorks

Если вы водите автомобиль с механической коробкой передач, вы можете быть удивлены, обнаружив, что в нем имеется более одного сцепления. И оказывается, что у людей с автомобилями с автоматической коробкой передач тоже есть сцепления. На самом деле, во многих вещах, которые вы, вероятно, видите или используете каждый день, есть сцепления: у многих аккумуляторных дрелей есть сцепление, у цепных пил есть центробежная муфта, и даже у некоторых йо-йо есть сцепление.

В этой статье вы узнаете, зачем вам нужно сцепление, как работает сцепление в вашем автомобиле, а также узнаете некоторые интересные и, возможно, удивительные места, где можно найти сцепления.

Муфты

полезны в устройствах с двумя вращающимися валами. В этих устройствах один из валов обычно приводится в движение двигателем или шкивом, а другой вал приводит в движение другое устройство. Например, в сверле один вал приводится в движение двигателем, а другой — сверлильным патроном. Муфта соединяет два вала так, что они могут быть либо заблокированы вместе и вращаться с одинаковой скоростью, либо разъединяться и вращаться с разными скоростями.

В автомобиле вам нужно сцепление, потому что двигатель все время вращается, а колеса автомобиля — нет.Чтобы автомобиль мог остановиться, не убив двигателя, необходимо как-то отсоединить колеса от двигателя. Сцепление позволяет нам плавно включить вращающийся двигатель в не вращающуюся трансмиссию, управляя проскальзыванием между ними.

Чтобы понять, как работает сцепление, нужно немного узнать о трения , , который является мерой того, как трудно скользить одним предметом по другому. Трение вызвано пиками и впадинами, которые являются частью каждой поверхности — даже очень гладкие поверхности все еще имеют микроскопические пики и впадины.Чем больше эти пики и впадины, тем сложнее сдвинуть объект. Вы можете узнать больше о трении в Как работают тормоза.

Муфта работает из-за трения между пластиной сцепления и маховиком. Мы рассмотрим, как эти части работают вместе в следующем разделе.

,

Регулировка сцепления | Как автомобиль работает

На тросовой муфте регулировка выполняется на конце троса. Зазор обычно измеряется либо на рабочем рычаге, либо на педали.

Для эффективной работы, сцепление нужно правильное количество игры в связь между педалью и сцепление операционная рычаг (также известный как рычаг освобождения или вилка).

Что-либо меньше, чем правильное количество или свободная игра (или зазор ) приведет к скольжению сцепления, потому что прижимная плита не сможет приложить все свои давление на трение пластина ,

Неспособность устранить эту неисправность быстро приведет к сгоревшей фрикционной пластине и, возможно, к поврежденной нажимной пластине.

Однако, если в сцепление сцепления автомобиль имеет тенденцию ползти вперед, когда в шестерня при полностью выжатой педали сцепления.

Это известно как сопротивление сцепления, и это может вызвать трудности в интенсивном движении.

Как правило, лучше иметь слишком много люфта в сцеплении сцепления, чем слишком мало.

Связь должна быть проверена и, при необходимости, отрегулирована примерно каждые 6000 миль или 10 000 км, или как указано в графике обслуживания производителя.Износ на фрикционной пластине и на соединении в конечном итоге изменит настройку производителя.

Большинство современных автомобилей имеют мембранно-пружинную муфту с механическим или гидравлическим приводом.

На большинстве автомобилей зазор механической муфты сцепления измеряется и регулируется под автомобилем. На некоторых производителей советуют проверять свободный ход определенного измерения между положениями педали — на педали, хотя регулировка может быть сделана ниже

На некоторых автомобилях — например, на многих хондах и тойотах — проверку и регулировку можно выполнить на переборке под капотом.

Везде, где производится регулировка, одни и те же принципы применяются ко всем кабельным соединениям. Они регулируются путем увеличения или уменьшения длины внутреннего и внешнего кабелей относительно друг друга. Если в соединении недостаточно свободного пространства, внутренний кабель должен быть удлинен. Если слишком много, его нужно сделать короче.

Проверьте руководство по эксплуатации вашего автомобиля или руководство по техническому обслуживанию, чтобы найти точный требуемый зазор и способ его измерения.

В чрезвычайной ситуации, если вы убедитесь, что в рычажном механизме есть люфт, сцепление должно работать достаточно хорошо.Проверьте это и отрегулируйте правильный зазор как можно скорее.

На некоторых старых автомобилях, таких как Vauxhall Cavalier, существует постоянный контакт подшипник — это отрегулировано, чтобы вообще не дать никакой свободной игры в связи.

Хотя некоторые гидравлический муфты могут быть отрегулированы, многие саморегулирующиеся. Проверьте в вашем автомобиле справочник или руководство по обслуживанию.

Если на саморегулирующейся муфте происходит скольжение, муфта должна быть отремонтирована. Если происходит торможение, возможно, неисправна гидравлика (см. Проверка и снятие главного цилиндра сцепления ).В противном случае, обновите сцепление.

Механическое сцепление

На тросовой муфте регулировка выполняется на конце троса. Зазор обычно измеряется либо на рабочем рычаге, либо на педали.

Типичная обычная муфта сцепления представляет собой внутренний трос, скользящий в наружной оболочке. Верхний конец троса прикреплен к педали сцепления, а нижний — к рычагу управления сцеплением. Регулировка к Подпружиненный перемещение рычага обычно осуществляется с помощью контргайки, либо в той точке, где кабель прикреплен к нему — как показано здесь, — либо на другом конце кабеля, где он прикреплен к переборке моторного отсека.

Произведена регулировка зазора (свободный ход) — расстояние, которое проходит кабель до перемещения рычага.

Регулировка сцепления на поперечном двигателе

Регулировка сцепления на поперечном двигателе может быть выполнена под капотом. В этом примере капот шарнирно спереди, а главный цилиндр находится на передней переборке. Регулировка находится на рычаге управления сцеплением.Некоторые поперечные двигатели имеют саморегулирующийся храповик на педали сцепления. Поперечные двигатели имеют гидравлические муфты. Отрегулируйте зазор рычага управления на упоре возврата сцепления. Выжимной упор плеча не требует регулировки, если муфта не была разобрана для капитального ремонта.

Проверка зазора кабеля

Зазор кабеля на механической муфте можно проверить и отрегулировать под автомобилем различными способами, в зависимости от марки.Здесь показаны три распространенных метода: во-первых, измерение изменения длины троса при работе рычага сцепления; во-вторых, измерение между регулировочной гайкой и рычагом; в-третьих, измерение между регулировочной гайкой и упором троса.

На некоторых автомобилях может быть возможно использовать любой из показанных методов для проверки и регулировки на рычаге.

Но измерение необходимо проводить между точками, указанными в автомобильном руководстве или руководстве по обслуживанию, для сравнения с указанным рисунком.

Надежно поднимите автомобиль на рампе или ось стоит, с Ручной тормоз применяется и колеса закупориваются.

Проверка и регулировка на рычаге сцепления

Найдите трос сцепления, который проходит от педали сцепления и выступает через рычаг управления сцеплением. Есть резьбовые рукав с двумя гайками на выступающем конце кабеля.

Зазор — это разница между измерением кабеля, когда рычаг управления находится в состоянии покоя, и когда он вдвинут внутрь.

Чтобы измерить его, держите линейку рядом с кабелем между рычагом управления и другой точкой отсчета, например краем колокольчик ,

Осторожно нажмите на рычаг до упора, Align линейку с ее концом, и измерьте расстояние между рычагом и вашей точкой отсчета.

Потяните рычаг наружу, пока он не остановится, затем снова измерьте то же расстояние. Найдите разницу между двумя измерениями и сравните ее с указанным производителем.

Если зазор требует регулировки, ослабьте внешнюю гайку на резьбовой втулке, которая является контргайкой (на некоторых автомобилях VW это гайка-барашек).

Затем привинтите регулировочную гайку вперед или назад, чтобы уменьшить или увеличить зазор, при необходимости проверяя измерение.

Если измерение выполнено правильно, затяните контргайку и несколько раз нажмите педаль сцепления. Еще раз проверьте зазор и при необходимости отрегулируйте.

В некоторых автомобилях с защитным поддоном контргайка может быть нелегко достать и повернуть.Если это так, вам потребуется специальный гаечный ключ с гнездом и универсальным приводом для его отмены.

Измерение зазора

Держите линейку параллельно тросу сцепления и измерьте ход рычага управления. Измерьте расстояние между рычагом управления сцеплением и точкой отсчета, такой как край корпус сцепления , Для регулировки ослабьте контргайку и, в случае необходимости, привинтите регулировочную гайку.Снова измерьте зазор и при необходимости отрегулируйте. Сначала измерить, когда рычаг управления находится в покое, а затем толкнуть его внутрь. Разница между двумя измерениями — величина свободного хода рычага на кабеле — заключается в зазоре кабеля.

Еще один метод проверки и регулировки на рычаге управления

Найдите зазор, потянув трос через рычаг управления сцеплением до упора.

Найдите место, где трос сцепления выступает через рычаг управления с помощью регулировочных и стопорных гаек на резьбовой втулке.

Используйте плоскогубцы, чтобы отсоединить отрывную пружину от рычага управления сцеплением. Возьмитесь за резьбовой конец кабеля (при необходимости используйте плоскогубцы). Потяните его как можно дальше назад; это поднимет педаль сцепления до предела. Вытянув трос, используйте линейку для измерения расстояния между регулировочной гайкой и внутренним краем рычага управления сцеплением.

Измерьте расстояние между регулировочной гайкой и рычагом и сравните с характеристиками производителя. Отрегулируйте по необходимости.

Это зазор измерения. Сравните это с показателем, указанным в руководстве по обслуживанию автомобиля или в справочнике.

Если необходима регулировка, выполните процедуру, описанную в разделе «Проверка и регулировка на рычаге сцепления».

Проверка и регулировка при остановке внешнего кабеля

Там, где упор для троса находится на краю корпуса сцепления, вытяните наружный трос до упора.

Этот метод используется на некоторых старых автомобилях. Клин педаль сцепления в полностью поднятом положении с блоком из дерева.

Найдите трос сцепления и найдите место, где внешний трос сидит напротив упора троса на краю корпуса раструба.

Контргайка и регулировочная гайка находятся на конце внешнего кабеля, рядом с упором кабеля.

Удерживайте внешний кабель и потяните его назад до упора, обнажая внутренний кабель.

Измерьте расстояние между упором троса на сцеплении и регулировочной гайкой.Отрегулируйте по необходимости.

С отведенным наружным кабелем с помощью линейки измерьте расстояние между упором кабеля и регулировочной гайкой на конце внешнего кабеля.

Это измерение — зазор кабеля. Сравните его с указанным производителем и при необходимости отрегулируйте.

Ослабьте контргайку и поворачивайте регулировочную гайку назад или вперед, пока измерение не будет правильным.

Затяните контргайку и снова проверьте измерение.

,

Как работает автомобильное сцепление

Первый этап в передача инфекции автомобиля с механической коробкой передач сцепление ,

Как работает муфта

передает двигатель сила к шестерня и позволяет прерывать трансмиссию, когда выбрана передача для выключения из стационарного положения или когда переключаются передачи во время движения автомобиля.

Гидравлическая система сцепления

Большинство автомобилей используют трение муфта управляется либо жидкостью ( гидравлический ) или, чаще, кабелем.

Когда автомобиль движется под напряжением, сцепление включено. прижимная плита прикручен к маховик оказывает постоянное сила с помощью диафрагма весна, на гонке пластина ,

Более ранние автомобили имеют серию спиральные пружины в задней части давление тарелка, вместо диафрагмы пружинная.

Ведомая (или фрикционная) пластина работает на шлицевом Входной вал , через который мощность передается на коробку передач. Пластина имеет фрикционные накладки, аналогичные тормоз накладки, на обеих ее гранях.Это позволяет плавно поднимать привод при включенном сцеплении.

Когда сцепление выключено (педаль нажата), рычаг нажимает на кнопку подшипник к центру мембранной пружины, которая сбрасывает зажимное давление.

Внешняя часть прижимной пластины, которая имеет большую поверхность трения, больше не прижимает ведомую пластину к маховику, поэтому передача мощности прерывается, и передачи можно переключать.

Сцепление включено

Пружина диафрагмы удерживает ведомую пластину.

Сцепление выключено

Выжимной подшипник нажал на пружину диафрагмы.

Когда педаль сцепления отпущена, упорный подшипник снимается, и нагрузка на мембранную пружину снова зажимает ведомую пластину к маховику, чтобы возобновить передачу мощности.

Некоторые автомобили имеют гидравлическое сцепление. Нажатие на педаль сцепления внутри автомобиля активирует поршень в главный цилиндр , который передает давление через заполненную жидкостью трубу к рабочий цилиндр установлен на корпус сцепления ,

Поршень рабочего цилиндра соединен с рычагом выключения сцепления.

Части сцепления

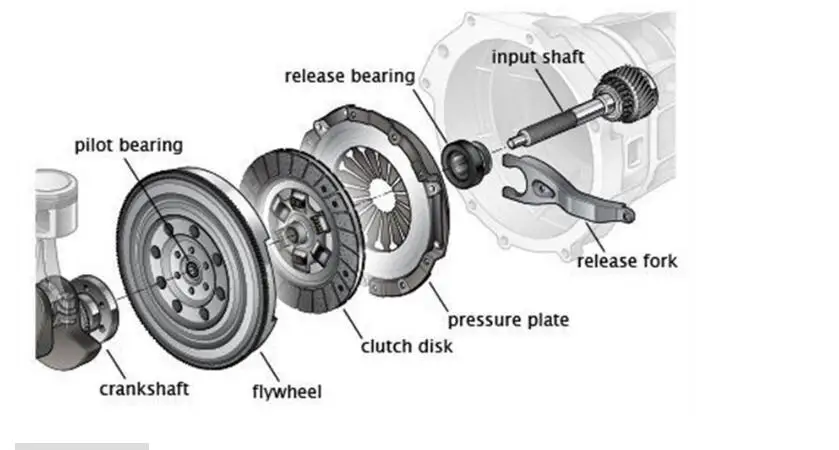

Современная муфта состоит из четырех основных компонентов: накладка (которая включает в себя пружину мембраны), нажимной диск, ведомый диск и выжимной подшипник.

Крышка крепится болтами к маховику, а прижимная плита оказывает давление на ведомую пластину через пружину мембраны или через нее. катушка пружины на более ранние автомобили.

Ведущая пластина движется на шлицевом валу между нажимной пластиной и маховиком.

С каждой стороны он покрыт фрикционным материалом, который захватывает прижимную пластину и маховик при полном зацеплении и может скользить на контролируемую величину, когда педаль сцепления частично нажата, позволяя плавно поднять привод.

,

---

Смотрите также

• Как узнать марку двигателя автомобиля
• Как произвести диагностику автомобиля самостоятельно
• Как установить активную антенну в автомобиль
• Как найти течь кондиционера в автомобиле
• Как пробить автомобиль по гос номеру
• Как оплатить эвакуацию автомобиля со скидкой
• Как убрать рыжики с кузова автомобиля своими
• Как перевозить новорожденного ребенка в автомобиле
• Как делается договор купли продажи автомобиля
• Как избавиться от запаха пива в салоне автомобиля
• Как узнать где находится автомобиль в данный момент по гос номеру

Сцепление автомобиля | ШКОЛА ПДД

ВРЕМЯ ЧТЕНИЯ0 МИН.

02.04.2022

В данной статье попробуем разобраться и понять для чего необходимо сцепление, а также как оно работает в нашем автомобиле. Я не буду использовать сложные термины, по той причине, что этот материал предназначен для начинающих водителей и моя основная цель, постараться объяснить принцип работы простым и доступным языком.

На рисунке представлены основные детали сцепления (более подробно о работе и устройстве сцепления можно почитать в интернете, информации очень много).

Сцепление автомобиля предназначено для передачи крутящего момента от двигателя (коленчатого вала) к коробке передач (первичному валу). При этом сцепление позволяет нам кратковременно разъединять коробку передач от двигателя и затем плавно соединять, что необходимо при трогании, остановке и переключении передач автомобиля.

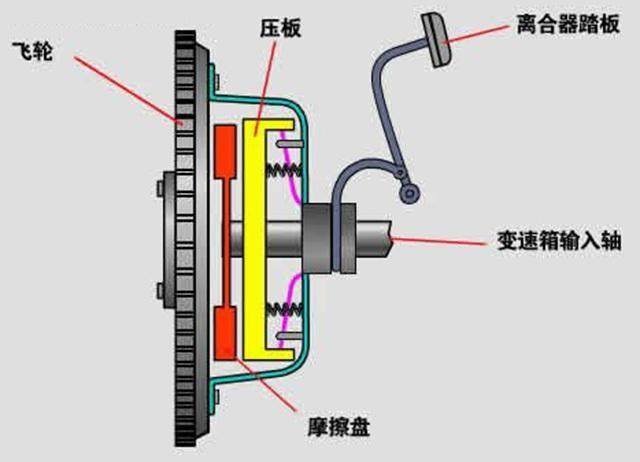

Сцепление можно представить в виде двух простых дисков (на схеме диск 1 и диск 2), один из которых диск 2 (нажимной диск) постоянно связан с двигателем (мотором), другой диск 1 (ведомый диск) связан с коробкой передач. Прошу обратить внимание, что на рисунке, изображено упрощенное представление о работе сцепления.

На этом рисунке педаль сцепления отпущена (сцепление включено):

Ведомый диск сцепления (диск 1) связан с первичным валом коробки передач и прижат к маховику двигателя нажимным диском (диск 2). За счет большого трения, маховик, ведомый и нажимной диск как единое целое, вращаются при работе двигателя.

Когда педаль сцепления не нажата (отпущена), оба диска прижаты друг к другу. Мы уже с Вами знаем, что один диск сцепления постоянно связан с двигателем, а другой с коробкой передач, раз они соединены между собой, получается, что вращение от двигателя передается к коробке передач, далее к колесам (если у нас включена 1-5 или задняя передачи). По причине того, что детали (шестерни, валы) коробки передач при таком положении вращаются, мы не сможем выбрать другую передачу.

На этом рисунке педаль сцепления нажата (сцепление выключено):

При нажатии на педаль сцепления (выжимаем педаль сцепления), мы выключаем сцепление.

Нажимной диск (диск 2)сцепления отходит от маховика двигателя и освобождает ведомый диск (диск 1), который находиться между ними, из-за чего прерывается передача вращения от двигателя к коробке передач.

При таком положении дисков сцепления, у нас двигатель работает, но так как вращение теперь не передается к коробке передач (шестерни передач не вращаются), мы можем включить нужную передачу.

Что происходит, когда педаль сцепления отпущена или нажата думаю мы разобрались с Вами (если остались вопросы, пишите, с Вашей помощью постараюсь внести изменения в материал).
Теперь разберемся с тем, как нам тронуться, остановиться или выполнить переключение передачи во время движения.

1. Трогаемся с места.

Это действие, наверное, больше всего вызывает сложностей у начинающих водителей, особенно часто слышим «бросил сцепление», что проявляется как «рывок», «прыжок» автомобиля вперед (или назад, при включении задней передачи). Из-за чего это происходит? Как может не показаться странным, но именно из-за того, что мы «бросаем» педаль сцепления (слишком резко, быстро отпускаем). Чтобы избежать этого, мы попробуем разбить отпускание педали сцепления при трогании на три этапа.

Условно выглядит так:

а. «Холостой ход»

Помним, что нажав (выжав) педаль сцепления, мы развели диски, тем самым разорвали связь двигателя с коробкой передач. Теперь наша задача восстановить эту связь, чтобы начать передавать вращение от двигателя через коробку передач на колеса, обеспечив тем самым движение автомобиля.

На первом этапе, мы начинаем отпускать медленно педаль сцепления (в этот период ничего пока не происходит), ход педали будет зависеть от состояния узлов сцепления (износа). Отпуская педаль сцепления на первом этапе, у нас происходит следующее, мы медленно подводим диски друг к другу, до их начального касания. О том, что первый этап пройден, мы можем почувствовать по изменению в работе двигателя (начнут падать обороты двигателя, можно определить по тахометру, если не получается пока на слух) и визуально, автомобиль начинает медленно двигаться («ползти», смещаться).

б. «Рабочий ход»

Теперь мы подошли к самому важному (пропуск данного этапа, как раз и приводит к тому, что мы называем «бросить сцепление»), это дать возможность нашим дискам полностью соединиться, за счет силы трения. Так как разница в скорости вращения дисков велика, нам необходимо дать им плавно соединиться. Тем самым уровнять скорость вращения и передать тягу на колеса автомобиля. Для этого, на втором этапе, как только автомобиль начинает смещаться (помним, в конце первого этапа автомобиль уже начал медленно «ползти»), мы задерживаем педаль сцепления (нога на педали сцепления, замирает на 2-4 секунды), что позволит дискам окончательно и плавно соединиться. Об успешном завершении второго этапа, будет свидетельствовать небольшое увеличение скорости движения автомобиля.

в. «Холостой ход»

Переходим к третьему этапу. Здесь нам остается только отпустить полностью педаль сцепления и убрать с нее ногу. Но не забываем, что педаль мы отпускаем быстро, но плавно и до конца ее хода.

2. Порядок переключения передач при ускорении автомобиля.

Уверенно, но плавно разгоняем автомобиль на первой передаче примерно до скорости 15- 20 км/ч (помним, педаль сцепления полностью отпущена).

Нажимаем (выжимаем) полностью (до пола) педаль сцепления и одновременно (примерно, когда педаль сцепления, почти будет нажата полностью) отпускаем педаль газа (ногу с педали не убираем).

Включаем вторую (3-ю и т.д.) передачу.

Быстро, но не бросая, отпускаем педаль сцепления («педаль идет за ногой») и нажимаем на педаль газа.

На 3-ю передачу переходим примерно на скорости 30- 35 км/ч, на 4-ю передачу на скорости 45-50 км/ч. Обратите внимание, все цифры примерные и зависят от автомобиля.

Продолжение следует (далее рассмотрим остановку, переключение передач, причины возможных неисправностей сцепления)

Статьи по теме

Что на самом деле делает сцепление в автомобиле

18 марта 2015, 09:27

схватить

Проще говоря, сцепление — это механическое устройство, передающее крутящий момент от двигателя к колесам любого транспортного средства с механической коробкой передач.

Сцепление — это часть автомобиля, которая соединяет два или более вращающихся вала. В автомобиле с механической коробкой передач муфта управляет соединением между валом, идущим от двигатель и валы которые крутят колеса. Это жизненно важная часть рабочего механизма автомобиля, поскольку двигатель постоянно вырабатывает мощность и имеет детали, которые постоянно вращаются, но колеса не вращаются постоянно.

Чтобы автомобиль мог изменять скорость и полностью останавливаться без выключения двигателя, необходимо временно разорвать связь между колесами и двигателем. Сцепление состоит из двух основных частей: диска сцепления и маховика. Если ваша нога не нажимает на педаль сцепления, есть набор пружин, которые удерживают нажимной диск прижатым к диску сцепления.

Давление пружин также прижимает диск сцепления к маховику. Это соединяет двигатель с валом, который передает движение колесам и заставляет их вращаться одновременно. Когда ваша нога давит на педаль сцепления, вы нажимаете на вилку выключения, которая с помощью ряда пружин и штифтов оттягивает нажимной диск от диска сцепления. Это разрывает связь между вращающимся двигателем и колесами, а это означает, что колеса продолжают вращаться, но под действием собственного импульса, а не за счет мощности двигателя.

Эта конструкция позволяет отсоединять колеса от двигателя для переключения передач, что позволяет водителям полностью контролировать скорость своего автомобиля.

Получить расценки на ремонт сцепления

• Замена сцепления
• Как отремонтировать сцепление
• Что на самом деле делает сцепление в автомобиле?
• способов избежать износа сцепления
• Диагностика проблемы со сцеплением
• Дешевый ремонт сцепления

Сравните цены на сцепление

Получить котировки »

*Посмотрите, как рассчитываются цены и скидки

Заявления о ценах и скидках применяются в нашем маркетинге

Указанные цены и скидки основаны на котировках мастерских, зарегистрированных в Autobutler, и их собственных индивидуальных ценах. Цены и экономия могут варьироваться в зависимости от производителя автомобиля, модели, года выпуска, наличия мастерской, а также от того, когда и где в стране должна быть выполнена задача.
Чтобы увидеть самую низкую цену и максимально возможную текущую экономию, при создании задания в обзоре предложений необходимо выбрать «Вся страна».

«ОТ ЦЕНЫ» — это самая дешевая доступная текущая цена для одного и того же вида работ в мастерских по всей стране.
«СОХРАНИТЬ ДО» рассчитывается как экономия, полученная между самыми дешевыми и самыми дорогими расценками на один и тот же тип задания, где не менее 15% получили повышенную экономию СОХРАНИТЬ ДО в пределах радиуса, из которого получена смета.
«ЭКОНОМИЯ НА СРЕДНЕЙ» и «СРЕДНЯЯ ЦЕНА» рассчитываются как общее среднее значений цен и экономии, полученных на расценках на один и тот же тип работы в пределах радиуса, из которого получены расценки.
«ОТ ЦЕНОВ» обновляются каждые полчаса и указаны в фунтах стерлингов. Другие отчеты о ценах и сбережениях, указанные в фунтах стерлингов или процентах, обновляются один раз в квартал (1 января, 1 апреля, 1 июля и 1 октября) на основе данных за 12 месяцев по вакансиям, получившим не менее четырех котировок. .
Цены включают НДС и другие возможные сборы.
Фактические цены, скидки и доступность мастерских могли измениться с тех пор, как вы в последний раз посещали autobutler.co.uk или получали от нас маркетинговые материалы, например, по электронной почте, в онлайн- или офлайн-кампаниях и т. д. Поэтому всегда создавайте вакансию на autobutler.co. uk, чтобы увидеть текущие доступные цены и скидки.
Мы оставляем за собой право на ошибки и упущения в ценах, содержании и описаниях, а также на товары, которых нет в наличии.

Подробнее

Сравните цены на сцепление

Узнать стоимость »

*Посмотрите, как рассчитываются цены и скидки

Заявления о ценах и скидках применяются в нашем маркетинге

Указанные цены и скидки основаны на котировках мастерских, зарегистрированных в Autobutler, и их собственных индивидуальных ценах.

Цены и экономия могут варьироваться в зависимости от производителя автомобиля, модели, года выпуска, наличия мастерской, а также от того, когда и где в стране должна быть выполнена задача.
Чтобы увидеть самую низкую цену и максимально возможную текущую экономию, при создании задания в обзоре предложений необходимо выбрать «Вся страна».
«С ЦЕНЫ» — это самая дешевая доступная текущая цена для одного и того же вида работ в мастерских по всей стране.
«СОХРАНИТЬ ДО» рассчитывается как экономия, полученная между самыми дешевыми и самыми дорогими расценками на один и тот же тип задания, где не менее 15% получили повышенную экономию СОХРАНИТЬ ДО в пределах радиуса, из которого получена смета.
«ЭКОНОМИЯ НА СРЕДНЕЙ» и «СРЕДНЯЯ ЦЕНА» рассчитываются как общее среднее значений цен и экономии, полученных на расценках на один и тот же тип работы в пределах радиуса, из которого получены расценки.
«ОТ ЦЕНОВ» обновляются каждые полчаса и указаны в фунтах стерлингов. Другие отчеты о ценах и сбережениях, указанные в фунтах стерлингов или процентах, обновляются один раз в квартал (1 января, 1 апреля, 1 июля и 1 октября) на основе данных за 12 месяцев по вакансиям, получившим не менее четырех котировок. .
Цены включают НДС и другие возможные сборы.
Фактические цены, скидки и доступность мастерских могли измениться с тех пор, как вы последний раз посещали autobutler.co.uk или получали от нас маркетинговые материалы, например, по электронной почте, в онлайн- или офлайн-кампаниях и т. д. Поэтому всегда создавайте вакансию на autobutler.co. uk, чтобы увидеть текущие доступные цены и скидки.
Мы оставляем за собой право на ошибки и упущения в ценах, содержании и описаниях, а также на товары, которых нет в наличии.

Подробнее

Нужна помощь с автомобилем?

• Получите предложения ближайших к вам автосервисов
• Сэкономьте до 40%*
• Наше соответствие цены гарантирует отличное предложение

Мы всегда готовы Вам помочь! Вы можете связаться с нами по электронной почте или позвонить нам по телефону 0203 630 1415.

Связанные статьи

Что такое комплект для прокачки тормозов? Что делает топливный фильтр? 🔍 Что такое всесезонные шины? Объяснение автомобильного кондиционера Клапан EGR: что это такое? Распределительный вал — вращение и действие Назначение прокладки головки Как работают цепи противоскольжения?

кондиционер двигатель Приостановка шины тормоза схватить механизм размеры шин батарея тормозная жидкость тормозные суппорты тормозные диски тормозные колодки спущенные шины типы шин смена масла приостановка уход за автомобилем ремень ГРМ кулачковый ремень ремень вентилятора топливо фаркоп автомобильные аккумуляторы выхлоп

Как легко научиться управлению сцеплением

Последнее обновление: 16 октября 2019 г.

Управление сцеплением может стать настоящим испытанием для освоения. Некоторые учащиеся, кажется, понимают это на своем первом уроке вождения, но для других это приводит в ярость борьбу за то, чтобы машина не заглохла каждый раз, когда они останавливаются или трогаются с места.

Что такое управление сцеплением?

Управление сцеплением — это процесс управления скоростью автомобиля с механической коробкой передач путем частичного включения диска сцепления с помощью педали сцепления. Это может быть либо вместо педали акселератора, либо в сочетании с ней.

Как работает сцепление?

Проще говоря, сцепление представляет собой две металлические пластины, которые можно разъединить при нажатии на педаль сцепления. Когда вы разделяете пластины, вы отделяете двигатель от колес, предотвращая передачу мощности на ваши колеса.

Поскольку двигатель вашего автомобиля постоянно вращается, мощность всегда передается от двигателя к колесам, когда автомобиль находится на передаче. Когда вы останавливаетесь и забываете выжать сцепление, ваш двигатель пытается передать мощность неподвижным колесам, и машина глохнет. Точно так же, если вы попытаетесь тронуться с места, не правильно управляя сцеплением, вам не хватит мощности, и машина заглохнет.

Чем сильнее вы отпускаете лепесток сцепления, тем больше соприкасаются пластины двигателя. Точка, когда пластины соприкасаются и начинают передавать мощность от двигателя к колесам, называется «точкой прикуса». Когда педаль полностью отпущена, пластины сцепятся, и мощность будет легко передаваться.

Если рассматривать педаль сцепления как своего рода клапан, пропускающий или отключающий мощность, становится немного легче использовать ее мягко и плавно.

Если вы хотите узнать больше о том, как работает сцепление, посмотрите это отличное видео от HowStuffWorks…

Наконечники для управления сцеплением

Первый шаг — найти точку прикуса:

1. Найдите тихое и ровное место для занятий
2. Отпустите ручной тормоз
3. Выжмите сцепление до упора и включите первую передачу механизм.
4. Слегка нажмите на педаль акселератора
5. Медленно поднимайте сцепление, пока автомобиль не начнет двигаться вперед

Давайте разберем это еще

Когда вы будете следовать описанному выше 5-этапному процессу, есть еще несколько вещей о которых вам нужно помнить.

Во-первых, вам нужно убедиться, что машина правильно настроена. Если вы не уверены, ознакомьтесь с нашим руководством по тренировкам в кабине для получения дополнительной информации. Вам также необходимо будет пристегнуть ремень безопасности, прежде чем включить двигатель.

Когда вы впервые нажимаете на педаль акселератора, вы стремитесь установить тахометр где-то около 1500 об/мин.

Прежде чем поднимать сцепление, не забудьте убедиться, что оно безопасно для движения. Когда сцепление начинает двигаться вперед, это происходит потому, что вы заставляете диски сцепления соприкасаться. И это точка укуса. Это так просто!

Повторяйте вышеописанные шаги, пока не освоитесь с положением точки укуса.

Пробуксовка сцепления

Итак, вы разобрались с точкой прикуса, теперь пришло время научиться пробуксовывать сцепление. Проскальзывание сцепления является важным навыком, если вы хотите выполнять такие маневры, как парковка задним ходом или повороты на три точки. К счастью, пробуксовка сцепления не так уж и сложна.

Чтобы потренироваться, все, что вам нужно сделать, это найти точку укуса и дать машине двигаться вперед очень-очень медленно. Старайтесь контролировать скорость автомобиля, слегка регулируя сцепление; нажмите на сантиметр или около того, чтобы замедлить движение, и отпустите его на такое же количество раз, чтобы ускориться. Делая очень маленькие регулировки, подобные этой, полезно представить что-то очень тонкое, например, яйцо, под педалями. Приложите очень мягкое давление и постарайтесь не разбить воображаемое яйцо.

Пока вы пытаетесь не разбить яйцо, которое находится в вашей кладке, продолжайте мягко нажимать на педаль газа. Не поддавайтесь искушению использовать его для ускорения и замедления, вместо этого используйте сцепление.

После того, как вы повторите это небольшое упражнение несколько раз, управление сцеплением станет вашей второй натурой. Вы будете выжимать сцепление, как профессионал, каждый раз, когда совершаете маневр!

Как только вы освоите управление сцеплением, вы сможете управлять своим автомобилем на низких скоростях, что значительно облегчит такие маневры, как парковка задним ходом. Все, что нужно, чтобы освоиться, — это ровная и тихая дорога и немного терпения. Вы можете заняться управлением сцеплением на одном из уроков вождения или найти безопасное место для практики с подходящим штурманом.
