Что такое стеклоподъемник и как он работает 🦈 AvtoShark.com

Чтобы не испортить механизм, не переключайте одновременно кнопки управления в противоположных направлениях и не препятствуйте движению стекла вверх.

Автор статьи: Роман Красинец

Окна в машине открываются и закрываются стеклоподъемниками (СП), приводимыми в движение рукояткой (которую называют еще «веслом») или с кнопки. Первый, механический вариант, не устраивает многих владельцев автомобилей («ГАЗель», «Нива», «УАЗ»), где ручные СП установлены штатно. Поменять устаревший механизм на комфортный кнопочный нетрудно, если знать принцип действия и устройство стеклоподъемника автомобиля.

Элементы стеклоподъемника

Стеклоподъемник в машине – это скрытый под дверной картой механизм для перемещения и удержания в нижнем, верхнем или любом промежуточном положениях бокового остекления автомобиля. Крепится устройство к дверце либо устанавливается на специальный подрамник под обшивкой. СП состоит из трех основных компонентов.

Блок управления

БУ – это коробка с пакетом переключателей для централизованного управления подъемниками опускных стекол. В корпусе с разъемом для подключения находится плата, механизм клавиш и светодиоды для подсветки.

БУ способствует подаче электричества на привод СП: для этого нужно лишь нажать кнопку.

Блок управления стеклоподъемниками

Существует также устройство стеклоподъемника автомобиля, где блок управления обеспечивает автоматическое поднятие или опускание стекла на определенную высоту.

Электрические СП бывают:

  • импульсными — когда нужно раз нажать кнопку, чтобы действие совершилось;
  • и неимпульсными — удерживать клавишу, пока стекло опускается или поднимается.

Электростеклоподъемники можно усовершенствовать, установив доводчики, автоматически закрывающие окна, когда вы ставите машину на сигнализацию.

Устройство СП также нетрудно совместить с охранной системой или сигнализацией. Такие «интеллектуальные» механизмы работают через пульт дистанционно.

Блок управления расположен между обеспечивающим движение стекол электромотором и кнопками.

Привод

Стеклоподъемник в машине – это механизм, который работает с помощью силового привода, создающего необходимый крутящий момент.

СП оснащены двумя видами приводов:

  • Механическим — когда усилие руки на рукоятку увеличивается парой прямозубых шестерен и передается на приводной валик.
  • Электрическим — в этом случае стеклоподъемник автомобиля работает от электромоторчика. Достаточно нажать на переключатель, а далее за вас все сделает электроника, передающая сигнал на реверсивный двигатель с червячным редуктором. В этот момент начинается движение стекла по рейке.

Привод стеклоподъемниками

Вне зависимости от типа исполнительного механизма, в конструкцию СП входят направляющие, которые представляют желобок либо рельсы.

Важные элементы устройства:

  • реле контроля тока;
  • регулятор (плата с клавишами для управления процессом поднятия и опускания стекол водителем).

Дополнительные части: крепления, уплотнения, шестерни, провода для передачи импульса.

Подъемный механизм

Механизмы стеклоподъемника автомобиля- ручные или электрические — в зависимости от принципа работы, представлены в нескольких вариантах:

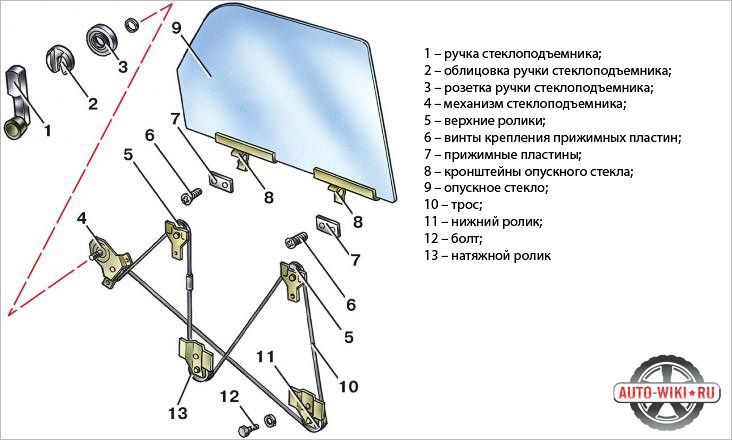

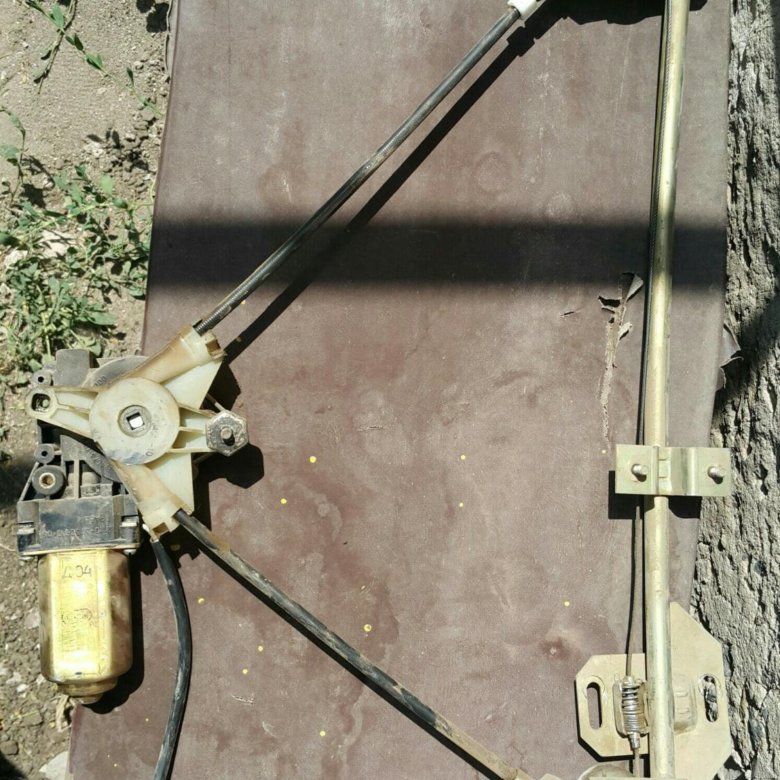

  • Тросовые. На основной компонент – приводной барабан — намотан гибкий трос, далее натянутый между 3-4 роликами. В некоторых комплектациях роль натяжителя выполняют пружины. Барабан вращается, один конец гибкого элемента (это может быть также цепь или ремень) разматывается, другой наматывается, что дает поступательное движение.
  • Проблемы такого подъемного механизма — в износе троса и пластиковых направляющих, перегреве редуктора. Но каждую деталь в отдельности легко заменить на новую.
  • Реечные. Эти механизмы двигаются быстро и бесшумно. В момент, когда вы нажимаете на кнопку или крутите ручку, шестерня на приводном валике входит в зацепление с вертикальной рейкой, относительно которой с помощью направляющей пластины поднимается или опускается стекло.

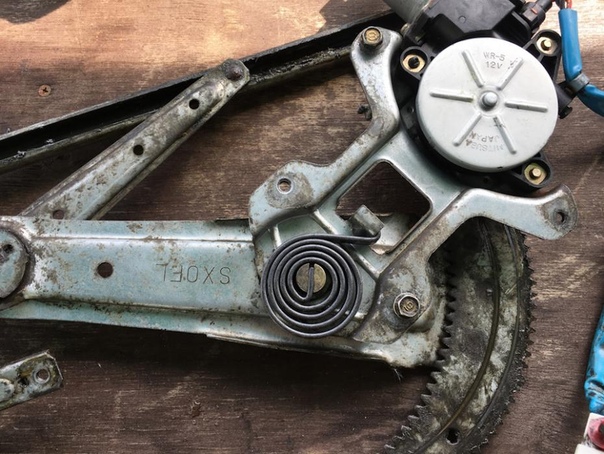

  • Однорычажные. Такое устройство стеклоподъемника автомобиля идет с завода на «Дэу Нексии», бюджетных модификациях «Тойоты». В конструкцию входят: зубчатое колесо, рычаг, а также прикрепленная к стеклу пластина, перемещающая окно вверх или вниз.
  • Двухрычажные. В них, вдобавок к основным элементам, предусмотрен еще один рычаг, который задействуется тросом или реверсивным двигателем.

Подъемный механизм стеклоподъемника

Надежными и долговечными считают реечные СП. Самые популярные производители устройств этого типа – «Гранат» и «Форвард».

Схема принципа работы

Электросхема задействования ЭСП заложена на плате ЭБУ, а также прилагается к инструкции механизма.

В общих чертах принцип подключения стеклоподъемника состоит в следующем:

  1. Необходимо соединить электромоторчик СП с источником питания.
  2. Для этого провода из стандартной комплектации стеклоподъемника скручивают: один конец жгута присоединяют к монтажному блоку (в салоне, в коробке предохранителей), другой – к электроприводу ЭСП.
  3. Проводку пропускают через технологические отверстия в дверях и стойках кузова.

Питание можно взять также с прикуривателя или штатной проводки.

Схема принципа работы стеклоподъемника машины:

Схема, принцип работы

Рекомендации по эксплуатации

Механизм стеклоподъемников служит долго, если соблюдать советы по эксплуатации СП:

  1. Раз в 1-2 года снимайте дверную карту, смазывайте трущиеся детали: зубчатое колесо, ползунки, рейки.
  2. Не нажимайте кнопки прерывисто, не удерживайте их слишком долго.
  3. Не пользуйтесь электростеклоподъемниками по истечении 30 секунд после выключения зажигания.
  4. Следите за состоянием уплотнительных резинок. Меняйте их, как только заметили трещины и расслоения.

Чтобы не испортить механизм, не переключайте одновременно кнопки управления в противоположных направлениях и не препятствуйте движению стекла вверх.

Не работает стеклоподъемник • МОЙМЕХАНИК.РФ

Что это за услуга?

Стеклоподъемники имеются на всех машинах – электрические или механические, не важно. Поэтому жалобы на то, что не работает стеклоподъемник, поступают регулярно.

Первый вид механизма, как правило, работает вечно, век же электрических подъемников значительно короче. Уменьшает отведенный срок неправильная эксплуатация, например, попытки сорвать ледяной клин многократным нажатием на кнопку, а также движение стекол руками. Однако и при должной эксплуатации не исключена их поломка. Обычно это происходит к 5-6 году пользования автомобилем.  А если появился скрип от тормозных механизмов - то выезжать на проезжую часть вообще запрещено.

Конструкция стеклоподъемников

Система состоит из нескольких основных блоков:

  • Привод;
  • Подъемный механизм;
  • Блок управления;
  • Предохранитель.

В зависимости от сложности исполнения и цены подъемный механизм может быть исполнен в трех вариациях:

  • Тросовый – простой, но уязвимый тип. Словосочетание «Перестали работать стеклоподъемники» как раз для их владельцев.
  • Реечный – самый оптимальный вариант. Энергия вращения колеса электромотора передается на зубчатую рейку. Быстро и практически бесшумно.
  • Рычажный – наиболее надежный механизм. Однако характеризуется различием в скорости между начальной и конечной точками.

Также стеклоподъемники на электрической тяге бывают импульсные и неимпульсные. Для движения стекла при работе по первой схеме нет необходимости постоянного удерживания кнопки.

Из-за чего может выйти из строя

Не работает стеклоподъемник по многим причинам:

  • Перегорел предохранитель;
  • Сломалась кнопка;
  • Неисправен главный блок управления;
  • Имеются порывы проводки;
  • Перегорел электромотор;
  • Повреждены направляющие внутри двери или дверной раме.

Так, на поломку кнопок может указывать факт, что с них не работают задние стеклоподъемники, но при этом сохраняется работоспособность с главного блока на стороне водителя.

Любые сервисные операции обычно начинаются с проверки состояния предохранителя. Только после этого приступают к осмотру остальных модулей и «прозвона» проводки с помощью специального оборудования.

Наиболее частой причиной обращения в сервис является плохое состояние проводки, следом идут нарушения в работе моторчика и выход из строя предохранителя.





Имейте ввиду

Если не работает водительский стеклоподъемник, то остальные стекла так же могут не открываться. Даже при нормальном состоянии их механизмов.

Наши рекомендации

Не пользуйтесь стеклоподъемниками без надобности, особенно в холодный период года.

Механизм стеклоподъемника

Стеклоподъемник

Ремонт стеклоподъемника автомобиля

Насколько это важно

Признаки, указывающие на то, что вам нужна эта услуга

  • Моторчик стеклоподьемника неисправен
  • Неисправность стеклоподьемника
  • Неисправность направляющих стеклоподъемника
  • Перегорел предохранитель
  • Неисправный переключатель
  • Электропроводка в плохом состоянии

Причины, по которым не работает стеклоподъемник, ремонт и замена механизма

Электрические стеклоподъемники (ЭП) — это один из элементов транспортного средства, способствующих более комфортному управлению машиной.

Как и любой другой компонент электроцепи, ЭП имеют свойство периодически ломаться. Что делать, если не работает автомобильный стеклоподъемник и по каким причинам эти компоненты ломаются, — читайте ниже.

Содержание

[ Раскрыть]

[ Скрыть]

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромоторами, установленными в двери транспортного средства и предназначенными для поднятия и опускания стекол.

В саму систему входят такие компоненты:

  • электродвигатели;
  • выключатели, расположенные в дверях;
  • проводка;
  • стекла.

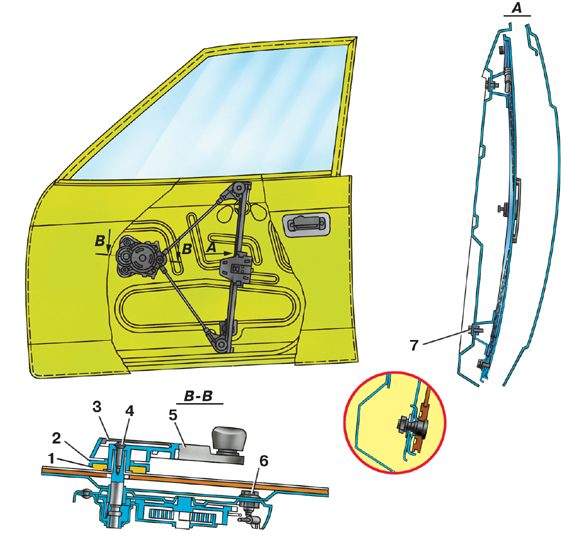

Общее устройство системы ЭП

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно ознакомиться с принципом работы узла.

Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством нажатия на выключатели. Сами кнопки могут быть расположены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции. В зависимости от транспортного средства, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

  • проводку;
  • реле;
  • блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

  1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
  2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
  3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может включать в себя разные этапы в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

  1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери — эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
  2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
  3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, которое зафиксировано в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
  4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Видео «Замена ЭП в домашних условиях»

Подробнее о том, как производится замена стеклоподъемника в автомобиле своими руками, узнайте из видео ниже (автор — канал В гараже у Сандро).

 Загрузка ...

Что делать, если не работает стеклоподъемник ВАЗ 2110?

Многим владельцам отечественного автомобиля марки ВАЗ 2110 приходилось сталкиваться с неисправностью стеклоподъемников. Причина может быть даже в примерзании стекла или поломке подъемного механизма. Перед тем, как приступать к ремонту стеклоподъемника ВАЗ 2110 нужно точно определить проблему.

Проблемы с электрикой

Начинать диагностику неисправности лучше с проверки состояния предохранителя, который отвечает за работу стеклоподъемников в ВАЗ 2110. Обычно он стоит под номером F5. При необходимости предохранитель необходимо заменить новым. Если же он целый, приступайте к следующему этапу. Вам понадобится 12-вольтовая лампочка с двумя проводами, подходящими к ее плюсу и минусу.

Присоедините провода к клеммам моторчика механизма поднятия стекла и нажмите кнопку. Если лампочка загорится, проводка в порядке, а если нет, начните просматривать провода на предмет разрыва. Также не забудьте проверить соответствующее реле.

Еще одна проблема с цепью электрической проводки – это когда окно открывается по нажатию на кнопку, но после ее отпускания стекло вновь поднимается. В некоторых случаях кнопка не работает, пока не выключишь-включишь зажигание. Эти признаки указывают на неисправность кнопки, поэтому можно попробовать снять ее и зачистить контакты, а при необходимости заменить новой.

к содержанию ↑

Механическая проблема

После проверки всех участков электрической цепи и убеждения в том, что все работает, но моторчик стеклоподъемника ВАЗ 2110 не функционирует, дело может быть именно в нем.

Включите зажигание и нажмите на кнопку опускания стекла. Не отпуская ее, постучите по двери. Если окно сдвинется, меняйте щетки в моторе. Исправить неисправность можно после снятия мотора и вытаскивания ротора из него. Вы заметите нагар, который необходимо счистить мелкой наждачкой.

Следующая неполадка в электростеклоподъемника ВАЗ 2110, связанная с механикой, проявляется следующим образом: если вы услышите жужжание после нажатия на кнопку открытия окна, но стекло будет стоять при этом на месте или опускаться рывками, дело в износе шестеренки редуктора. Ее необходимо заменить, подобрав аналогичную деталь.

Еще одна механическая неисправность стеклоподъемника такова: механизм работает, но издает посторонний шум. Что делать в таком случае мы расскажем чуть ниже.

Если стеклоподъемник ВАЗ 2110 не работает, но вы слышите звук работы мотора, проверьте тросик – он мог лопнуть или перетереться.

Иногда стекло в отечественном автомобиле опускается, но не поднимается, но руками его можно закрыть. В этом случае проблема снова в тросике, который мог соскочить с направляющей.

Если стекло при закрывании прыгает или движется рывками, оно может быть перекошено или в рельсы попал какой-нибудь мусор. Также можно попробовать просто смазать все движущиеся детали, особенно направляющие, а затем отрегулировать механизм.

к содержанию ↑

Как отремонтировать моторчик?

В причинах, по которым может перестать работать стеклоподъемник в автомобиле ВАЗ 2110, мы разобрались, а теперь расскажем вам, как починить моторчик стеклоподъемника своими руками.

Перед ремонтом устройства его следует демонтировать. Не экономьте время и не пытайтесь разобрать его в двери, так как это неудобно. Лучше сразу снимите его и вытащите из двери, а затем приступайте к ремонту:

  1. Сначала снимите крышку редуктора ключом на 5,5 – для этого нужно открутить 4 болтика.
  2. Достаньте ведомую шестерню из моторедуктора и проверьте состояние зубчиков на ней.
  3. При помощи фигурной отвертки открутите болты, которые держат двигатель.
  4. Отсоедините провода от двигателя и запомните, как они были подключены.
  5. Засуньте провода в корпус электромоторчика.
  6. Рассоедините редуктор и мотор.
  7. Выбейте якорь из двигателя, зажав его вал в тиски (предварительно лучше обмотать его, чтобы не повредить). Через деревянную проставку легкими ударами молотка в торец выбейте якорь.
  8. Удалите пластиковую заглушку с основания пинцетом или щипцами.
  9. Выбейте втулочку на конце вала. Облегчить этот процесс можно, сбрызнув WD-40. Далее зафиксируйте вал и втулку так, чтобы упор оказался на втулке. Вставьте тонкий пробойник и сделайте несколько несильных ударов.
  10. Счистите с вала ржавчину мелкой наждачной бумагой. Дополнительно рекомендуется обработать элементы бензином или растворителем.
  11. Запрессуйте в корпус электромотора ВАЗ 2110 заднюю втулку вала, используя для этого тонкую проставку с молотком.
  12. Вставьте на место щетки и зафиксируйте проводками.
  13. Поместите вал в корпус редуктора.
  14. Освободите щетки и проверьте наличие контакта между ними и коллектором.
  15. Установите на конец вала снятый ранее пластиковый наконечник и хорошенько смажьте какой-нибудь смазкой, например, ШРУС-4.
  16. Уплотнитель на проводах надо оттянуть от клемм. Просуньте провода внутрь корпуса электромотора и установите после этого уплотнитель на место.
  17. Вставьте в корпус редуктора ведомую шестеренку и прикрутите четырьмя болтами крышку к корпусу.
  18. Соедините корпус редуктора с электродвигателем стеклоподъемника ВАЗ 2110. Сделать это можно, держа вал редуктора пассатижами во избежание его прокручивания. В противном случае, якорь выскочит из редуктора. Закрепите их двумя болтиками.

Ремонт электромотора стеклоподъемника ВАЗ 2110 своими руками подошел к концу, и вам остается проверить работу механизма.

Видео:

Видео:

Видео:

Видео:

Не работает стеклоподъемник Лада Приора и щелкает причины, ремонт

Конструктивные особенности стеклоподъёмников

Первые автомобили были открытого типа, поэтому поднимать/опускать было нечего. Когда начали появляться первые авто закрытого типа, чтобы подышать свежим воздухом, приходилось просто останавливаться и открывать двери. В 1928 году немецкие автомобилестроители впервые применили стеклоподъёмник механического типа, а автоматические конструкции с электрогидравлическим приводом появились в США в 1940 году на автомобилях Packard. Спустя 5 лет такие системы устанавливались уже на многих марках (Ford, Lincoln, Cadillac). Те конструкции были громоздкими, работали ненадёжно, часто ломались, но со временем совершенствовались, чему способствовало их параллельное развитие с системами складывания крыши кабриолетов. Чисто электрические устройства появились в 1956 году, и в дальнейшем их совершенствование опять происходило индивидуально. Современный электростеклоподъёмник устанавливается внутри двери (наиболее употребительный вариант), на дверном корпусе или же на отдельном подрамнике.

Конструкция устройства с электроприводом включает собственно приводной механизм, систему управления поднятием/опусканием стёкол и подъёмный механизм. Привод состоит из электромотора, конструктивно выполненного в одном блоке с червячной/зубчатой передачей. Именно двигатель и является сердцем подъёмника, формируя необходимое для движения стекла усилие. Если используется червячная передача, привести в движение стекло руками не удастся, поскольку редуктор червячного типа работает только в одном направлении, передавая момент движения от червяка к приводному колесу. Если попытаетесь вращать окно в противоположном направлении – червячная передача просто заблокируется. Если с мотором всё более-менее понятно, то подъёмный механизм, отвечающий за перемещение стекла, может иметь разную конструкцию. Самые распространённые подъёмники – тросовые, реечные и рычажного типа. Рассмотрим их более подробно.

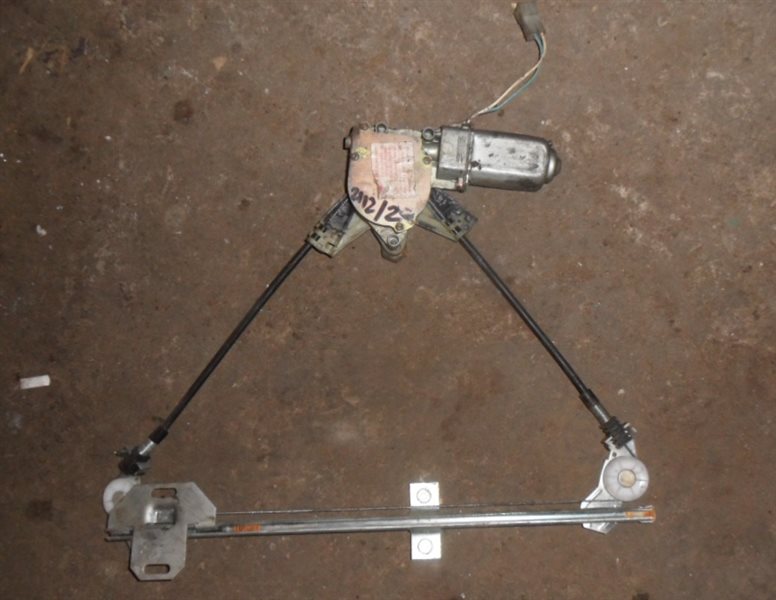

Тросовый подъемник представляет собой гибкую конструкцию (трос, иногда – ремень с зубцами или цепь), натянутую между роликами во внутренней части двери. Вращаясь, приводной барабан приводит в движение подъемник посредством наматывания на ролик одной стороны гибкого элемента, вторая при этом разматывается. А поскольку подъёмник жестко соединён со стеклом (обычно – посредством специальной пластины), последнее тоже начинает двигаться, опускаясь или поднимаясь.

В стеклоподъёмниках рычажного типа приводным элементом является рычаг, на конце которого расположен ползун и закреплена пластина, соединяющая рычаг со стеклом. Различают одно- и двухрычажные механизмы. Последние более надёжные, поскольку позволяют перемещать стекло более равномерно и без ощутимых рывков. Приводной механизм инициирует передачу импульса движения от электродвигателя к колесу, которое соединено с рычагом. Вращаясь, оно приводит в движение рычаг вместе со стеклом. Двухрычажные конструкции могут снабжаться двумя колёсами.

Реечный подъёмник состоит из неподвижной рейки с зубцами, которая соединена с направляющей пластиной. Последняя, двигаясь по рейке вверх/вниз, и обеспечивает функционирование механизма. Приводная шестерня расположена на конце пластины и соединена с зубчатой рейкой. Перемещение стекла в заданном направлении осуществляется благодаря направляющим желобам, установленным в дверной рамке. Такой стеклоподъёмник для машины используется реже первых двух разновидностей, поскольку обладает достаточно большой массой.

Не работает стеклоподъемник на ваз 2114

Штатно, на автомобиле ВАЗ-2114, устанавливаются только два стеклоподъёмника на правую и левую сторону передних дверей. При выявлении неисправности, связанной с отказом в работе обоих стеклоподъёмников, в первую очередь придётся проверить тридцати амперный предохранитель F6, расположенный в монтажном блоке под капотом автомобиля.

Если он перегорел, то его нужно заменить на новый. Ну, а водителю, придётся искать причину выхода из строя этого предохранителя, ведь если этого не сделать, то и новый предохранитель точно также сгорит. При поиске места короткого замыкания необходимо учитывать ,в какой момент сгорает предохранитель. Если это происходит при включении стеклоподъёмника в работу, то вероятнее всего короткое замыкание под обшивкой двери, а если предохранитель сгорает сразу после включения зажигания, то скорее всего проводка замыкает на массу, где-то от монтажного блока до обшивки дверей.

Слабым местом, приводящим к перетиранию изоляции проводов идущим к электродвигателю стеклоподъёмника, является переход пучка проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь.

Если предохранитель цел, то придётся снимать обшивку дверей и проверять напряжение на контактах в штекерных разъёмах проводов подходящих к электродвигателю стеклоподъёмника. Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, второй на массу, если лампочка горит, значит, напряжение есть). При наличии напряжения и неработающем электродвигателе стеклоподъёмника его придётся заменить.

Кроме предохранителя, причиной не рабочего состояния стеклоподъёмника может стать выход из строя реле К5, расположенного в монтажном блоке. Не рабочее реле, обычно, меняют на новое. Иногда, электродвигатель стеклоподъёмника перестаёт работать в результате коробления термобиметалического предохранителя, встроенного в электродвигатель для защиты его от перегрузок.

Также, причиной неработающего стеклоподъёмника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки связанные с тросовым приводом. В процессе эксплуатации трос стеклоподъёмника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла. Кроме этого, удлинённый трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.

Основные неисправности стеклоподъёмников

Главный принцип работы электростеклоподъёмников – невозможность их использования, если в замке зажигания отсутствует ключ, который к тому же должен находиться в положении «ON». Когда это условие соблюдено, но при нажатии на кнопку стеклоподъемника окна не поднимаются (или, если они находились в закрытом состоянии, не опускаются), это говорит о том, что имеет место быть какая-то неисправность. Диагностика механизма, направленная на поиск поломки с целью её устранения, выполняется в таком порядке:

  • для начала следует проверить работоспособность автоматического выключателя и целостность предохранителя – часто он из-за чрезмерной нагрузки просто перегорает;
  • если отказываются подниматься/опускаться механизмы, расположенные только на задних дверях, при этом главный блок подаёт признаки жизни (не работают дверные кнопки стеклоподъёмника), нужно проверить тестером, имеется ли напряжение на входных клеммах механизма;
  • если диагностика стеклоподъёмного механизма не дала результатов, следует тщательно проверить электропроводку – при обнаружении повреждений целостность провода нужно восстановить;
  • если имеется проблема с управлением одним из четырёх стёкол с использованием команд, подаваемых с главного БУ, проделайте ту же операцию, нажимая непосредственно на дверные кнопки. Стекло начало двигаться, значит всё дело в неисправном или сбоящем ЭБУ;
  • очень часто стеклоподъёмный механизм не работает из-за поломки электромоторчика. Начать его тестирование следует с клемм, которые проверяются на наличие/отсутствие напряжения, проверить нужно будет и электропроводку, для чего потребуется детальная схемы электрооборудования автомашины;
  • вполне вероятно, что окно передвигается рывками или вообще стопорится из-за появления механических дефектов на направляющих, которые используются для перемещения стекла. Возможно, на направляющие просто налипло большое количество грязи и пыли, которые со временем затвердели настолько, что не дают свободно перемещаться исполнительному механизму.

Отметим, что наиболее частыми причинами выхода из строя ЭСП являются обрывы проводки, соединяющей блоки и системы стеклоподъёмника, а также поломки самого приводного мотора. Эти неисправности обычно проявляются при чрезмерно активной эксплуатации механизма. Отметим, что если вы ранее никогда не имели дела со стеклоподъёмниками, на самостоятельный поиск неисправности может уйти немало времени. Поэтому, если есть такая возможность, доверьте эту работу профессионалу, специализирующемуся на электрической части

Это обойдётся дороже, но если принять во внимание временной фактор, потери могут оказаться несущественными

Строго говоря, проблемы с электрической частью у этих узлов случаются намного реже механических поломок. Откровенно слабым место СП являются пластиковые детали, которые используются в шестернях, рейках и других элементах механизма. Усиленному износу подвержено зубчатое колесо, а его неработоспособность определить легко – если мотор работает, но стекло стоит, как вкопанное (может иметь место подёргивание). В таких случаях потребуется замена колеса, что потребует демонтажа дверных панелей. Если колесо развалилось на части, необходимо найти и извлечь все его обломки, после чего извлечь старую и установить новую деталь. В СП с тросовым механизмом частой поломкой является обрыв тросика вследствие его износа, а также при частом воздействии больших перепадов температуры (например, зимой). При обрыве троса проблема решается его заменой. Относительно редко неработоспособность стеклоподъёмника возникает из-за поломки рычагов, которые также следует заменить на новые.

Основные неполадки в работе стеклоподъемника

  • Основные неполадки в работе стеклоподъемника
  • Причины неисправности стеклоподъемников
  • Устраняем механические поломки стеклоподъемников

Хорошая комплектация автомобиля подразумевает наличие электрических стеклоподъемников. Такая функция уже не является чем-то особенным, однако она очень ценится владельцами автомобилей за удобство. Но за время эксплуатации автомобиля наступает момент, когда стеклоподъемники начинают плохо работать – они могут не отвечать на нажатие кнопок либо время от времени заедать. Для того чтобы разобраться в причинах этого, необходимо обладать знаниями о системе стеклоподъемников, о том, как она функционирует, и только после этого начинать искать поломки.

Причины неисправности стеклоподъемников

Стеклоподъемники можно привести в действие только тогда, когда ключ находится в замке зажигания и повернут в положение «ON». Когда при нажатии на кнопку опускания/поднимания стеклоподъемников нет никакого результата, логично будет предположить, что произошла какая-то поломка. Чтобы устранить неисправность, нужно понять, какова причина ее возникновения. Необходимо проверить систему стеклоподъемников, чтобы обнаружить вышедшую из строя деталь; для этого проводим следующие действия:

1. Если электрические стеклоподъемники не работают, нужно проверить автоматический выключатель либо предохранитель – возможно, он перегорел.

2. Когда не работают только задние стеклоподъемники, либо есть реакция только с главного блока (то есть кнопки на дверях не работают), необходимо проверить наличие напряжения на клеммах стеклоподъемника.

3. Если поломку в системе стеклоподъемников вы не выявили, то необходимо просмотреть все провода, которые соединяют элементы стеклоподъемника. Если был обнаружен разрыв провода, его нужно восстановить.

4. Если не получается опустить/поднять только одно из стекол с помощью главного блока управления стеклоподъемниками, можно попробовать сделать это, используя кнопки, которые расположены под обшивкой двери. Если таким путем все получилось и стекло движется, то проблема в блоке управления.

5. Еще одной причиной неисправности стеклоподъемников является неработоспособность электрического моторчика. Тогда следует проверить наличие напряжения и проводку, и тут нужны будут схемы электрооборудования вашей машины.

6

Стоит обратить внимание на наличие механических повреждений направляющих, по которым идет передвижение бокового стекла

Чаще всего владельцы автомобилей сталкиваются с неисправностями по части проводки, которая соединяет элементы системы стеклоподъемников, а также электрических моторчиков. Основной причиной их неисправности является очень активное пользование стеклоподъемниками, а также износ проводки. Вам потребуется немало времени, чтобы найти образовавшуюся неисправность в системе стеклоподъемников. Существует и запасной вариант – вы всегда сможете обратиться к специалисту, который занимается электрической частью машин, и он все сделает сам. Такой вариант очень удобен, если у вас нет времени самому решить такую проблему.

Устраняем механические поломки стеклоподъемников

С электрической частью системы стеклоподъемников случается меньше неисправностей по сравнению с механической частью. Очень слабыми местами стеклоподъемников считаются элементы из пластмассы, которые нужны для производства реек, шестерней и других пластмассовых частей стеклоподъемников. При эксплуатации стеклоподъемников может повредиться зубчатое колесо, которое необходимо заменить.

Определить эту поломку достаточно сложно – вы слышите, что двигатель работает, однако стекло не движется. Скорее всего, зубчатое колесо крутится в холостую и не прокручивает устройство управления положением стекла. Для того чтобы произвести замену зубчатого колеса, нужно разобрать дверные панели и достать оттуда остатки зубчатого колеса. Затем производим замену неисправной части. Если все прошло успешно и стекло перемещается, то дверную панель можно закрыть.

Возникающие неисправности тросовых стеклоподъемников такие же, как и в ручных приводах. Одной из главных неисправностей в таких стеклоподъемниках является обрыв троса. Такая неисправность может возникнуть из-за истечения срока службы устройства, резкого перепада температуры в зимнее время. Когда происходит обрыв троса, то его нужно менять на новый. Последним видом неисправностей является поломка рычагов, но такой тип встречается довольно редко. Однако если она случилась, то рычаги необходимо менять на новые.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, существенно ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается работать? Мы собрали небольшую подборку советов, которые помогут вам выйти с честью из такой неприятной ситуации:

  • достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
  • часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет – приступать к предыдущему пункту;
  • часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя. Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. Но если вы спешите, а сердобольного соседа не нашлось, попробуйте с высокой частотой нажимать клавишу «Вверх» – иногда стекло действительно начинает понемногу подниматься;
  • поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежуток между дверью и окном. Водя его вниз/вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
  • если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: включите зажигание, а затем – верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, нажав на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством которой вы открываете дверь. Иногда это помогает – если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
  • если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы проверить отсутствие контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается – вы нашли неисправность, и даже сможете её самостоятельно устранить;
  • если вы убеждены, что моторчик цел, и проблема не в неисправном редукторе (если стекло опустилось в обычном режиме, без рывков и подозрительных звуковых эффектов, но подниматься не желает), попробуйте переставить провода, идущие к двигателю, после чего нажмите клавишу «Вниз». Если стекло поднимется, опустить его до проведения ремонта можно будет, выполнив данную процедуру повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Электростеклоподъемники для ВАЗ 2110

Многие обладатели автомобилей ВАЗ 2110 стремятся сберегать на ремонте разных деталей собственных тс. Заместо воззвания в спец мастерские они создают ремонт без помощи других. Что касается электронных стеклоподъемников, их лучше сходу поменять, не растрачивая время на восстановительные работы. К тому же, стоят эти механизмы не очень недешево.

В автомагазинах сейчас можно отыскать одиночные комплекты, которые предусмотрены специально для ВАЗ 2110. В отличие от стандартных наборов эти комплекты содержат в себе всего один двигатель-редуктор, которого довольно для подмены сломанного узла.

Проблемы с электрикой

Начинать диагностику неисправности лучше с проверки состояния предохранителя, который отвечает за работу стеклоподъемников в ВАЗ 2110. Обычно он стоит под номером F5. При необходимости предохранитель необходимо заменить новым. Если же он целый, приступайте к следующему этапу. Вам понадобится 12-вольтовая лампочка с двумя проводами, подходящими к ее плюсу и минусу.

Присоедините провода к клеммам моторчика механизма поднятия стекла и нажмите кнопку. Если лампочка загорится, проводка в порядке, а если нет, начните просматривать провода на предмет разрыва. Также не забудьте проверить соответствующее реле.

Еще одна проблема с цепью электрической проводки – это когда окно открывается по нажатию на кнопку, но после ее отпускания стекло вновь поднимается. В некоторых случаях кнопка не работает, пока не выключишь-включишь зажигание. Эти признаки указывают на неисправность кнопки, поэтому можно попробовать снять ее и зачистить контакты, а при необходимости заменить новой.

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильный мороз, но подобными проблемами страдает и другая электрика. Поэтому специалисты советуют не экономить на покупке/аренде и отоплении гаража. Но куда чаще встречаются механические неисправности.

Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ – это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики. Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

  1. Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна, расположенная на двери).
  2. Проблема кроется в соединении разъемов проводов.
  3. Отказал ЦБКЭ.
  1. Залип, либо же западает моторчик подъема стекла.
  2. Трос стеклоподъемника уже отжил свое и нуждается в замене.
  3. Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, который случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным. Это может быть:

Суть многофункциональности заключается в том, что некоторые проводники способны самостоятельно изменять полярность, если поступает соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным на конкретном автомобиле. При этом следует нажимать и на кнопку подъема/опускания стекла. Если мультиметр зафиксирует наличие электричества при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы – значит, причина кроется не в ЦБКЭ.

Что касается блока управления электростеклоподъемниками, здесь, скорее всего, самостоятельно выявить неисправность не получится. Дело в том, что он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить факт его отказа и выяснить, где именно он отказал, будет очень сложно. Единственный реальный выход в такой ситуации – обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.

Ремонт определяется конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника – это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке. Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

  • проводку;
  • реле;
  • блок управления системой.

Иногда автовладелец думает, что сломался стеклоподъемник, если после открытия стекла оно автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема кроется в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателе (автор видео — канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, — вариантов несколько:

  1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
  2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
  3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Ремонт стеклоподъемника

Всем известно, что все в этой жизни не вечно, исключением не становится и стеклоподъемники боковых стекол в автомобиях ваз. Благо то, что в наших, отечественных автомобилях ремонт механических стеклоподъемников значительно упрощен, нежели в достойных подрожанию «иномарках». Да и обслуживание стеклоподъемника отечественного гораздо дешевле в плане запчастей нежели зарубежных. Да и установить электро-стеклоподъемник удовольствие относительно не дорогое.Во избежании схода троса со специальных направляющих желобов барабана, две ветви троса необходимо подвязать в том месте, которое на (Рис.1) показано стрелкамиРис.1Схематичное устройство стеклоподъемника в автомобилях ваз1 — ручка поднимающая или опускающая стекло; 2 — фиксатор и облицовка; 3 —специальная розетка; 4 —главный механизм стеклоподъемника; 5 — кронштейн ролика; 6 —специальный винт; 7 — пластина прижимающая трос; 8 — специальный кронштейн; 9 — само стекло; 10 — трос; 11 — нижний ролик троса; 12 — болт; 13 — ролик натяжки тросаДелается это в том случае, если стеклоподъемник снимается не для замены.Теперь можно приступать к снятию стеклоподъемника. Для начала необходима общая ремонтная подготовка автомобиля. Далее необходимо снять пластины, которые прижимают трос и опустить до упора стекло.Заятжку болта крепления ролика натяжки следует ослабить торцевым ключем на 10мм, затем натяжной ролик необходимо сдвинуть и снять с него трос. (Рис.2)Рис.2Необходимо поочередно с оставшихся трех роликов снять трос. (Рис.3)Рис.3Гайки, которыми крепится механизм опускания и поднимания стекла следует открутить накидным или торцевым ключем на 8мм.(Рис.4)Рис.4Во внутренней дверной панели имеется специальное технолоническое отверстие, через него необходимо вынуть стеклоподъемник с заранее опущенным стеклом. (Рис.5)Рис.5Затем устанавливаем стеклоподъемник обратно. Установка, выполняется в обратной последовательности последовательности разборки. Трос стеклоподъемника необходимо смазать пластичной смазкой. Отвязываем проволку, привязанную при разборке, которая фиксирует трос, а затем регулируем натяжение. Трос натягивается перемещением ролика, а затем проверяется плавность хода привода.Качественный автосервис автомобилей Ауди выполнит ремонт вашего автомобиля. Опытные специалисты из компании АВТОСЕРВИССПЕКТР выполнят качественный ремонт ауди по доступной цене. На все работы дается гарантия. Приехав к нам один раз, Вы навсегда забудете о поломках вашего автомобиля.

Принцип функционирования автомобильного стеклоподъёмника

Возможность переключения между подъёмом и опусканием стёкол осуществляется благодаря оснащению электромотора реверсной системой питания. Конструктивно изменение вектора движения осуществляется либо с использованием реле, либо напрямую через выключатель. Стеклоподъёмники последних поколений устроены более сложно, что вызвано необходимостью увеличения безопасности их использования и увеличения комфорта. Функции современных механизмов автоматического подъёма/опускания стёкол:

  • равномерное движение в одном из направлений до конечной точки;
  • дискретное движение (например, на дюйм) в ту или иную сторону;
  • замедленная блокировка механизма;
  • возвратное движение (применяемое, чтобы успеть убрать из оконного проёма часть тела).

Блок управления стеклоподъёмником – мозги устройства, включающие, кроме управляющей микросхемы, реле электродвигателя, выключатели и электропроводку, соединяющую БУ с дверным замком и крышкой верхнего люка. Если задействовать режим подъёма окна одним касанием или командой, оно будет перемещаться в заданном направлении. Как только выключатель будет переведен в реверсное положение, мотор остановится. То же самое произойдёт, если ЭБУ электростеклоподъёмника получит соответствующий сигнал от платы двери.

Основная проблема, касающаяся использования режима одного касания, заключается в высокой вероятности получения травмы ребёнком, который высунулся из окна, даже частично. Режим возврата позволяет предотвратить подобные ситуации. Для этого к якорю электромотора монтируется ещё один коммутатор, задача которого – передавать ЭБУ специальный сигнал с частотой, пропорциональной скорости вращения силового агрегата. Если во время закрывания окна компьютер зафиксирует снижение скорости работы двигателя ниже определённого значения, он немедленно подаст команду на изменение направления движения стекла до его полного опускания.

Блок управления в состоянии рассчитать текущее положение окна на основании подсчёта количества полученных импульсов. Эта информация используется, чтобы не допустить реверсирования движения окна, если оно полностью закрывается или, наоборот, опускается. Однако ЭБУ должно знать исходное положение окна. Для этого производят операцию инициализации, заключающуюся во включении электромоторчика до момента полного открытия стекла, после чего производится обратная операция – его закрытие. Без инициализации стеклоподъёмники перестанут работать в режиме «в одно касание».

Некоторые модели стеклоподъёмников оснащаются датчиками Холла, упрощающие определение текущей скорости движения стекла. Еще один распространённый способ контроля скорости – слежение за величиной потребляемого двигателем тока, которая пропорциональна скорости вращения вала моторчика. Режим «медленная блокировка» используется, если требуется полностью заблокировать транспортное средство посредством подачи команды, посланной дистанционно с инфракрасного пульта. Эта функция использует связь между БУ стеклоподъёмником/верхним люком и дверным замком. Очерёдность срабатывания следующая: окна, люк, двери. В случае необходимости имеется возможность задействовать режим охраны – в этом случае стёкла будут закрываться по одному – это уменьшает мгновенное потребление тока (по сравнению с одновременным закрыванием).

Почему могут не работать стеклоподъемники

Вы сидите в своем автомобиле и хотите опустить окно, чтобы подышать свежим воздухом. Безотносительно причины вы будете раздражены, если окно не опустится. Также выводит из себя, когда окно не поднимается во время дождя или холодной погоды. Однако есть несколько простых и доступных решений этой проблемы. Давайте рассмотрим, почему возникают неисправности оконного регулятора.

Как устроен стеклоподъемник?

Стеклоподъемник – это простая металлическая направляющая, прикрепленная болтами к внутренней части двери. Она принимает вращательное движение ручки кривошипа или движение мотора подъема окна и превращает его в вертикальное движение.

При этом существует два типа стеклоподъемников. Классические автомобили обычно имеют тип параллелограмма, который в движении выглядит как пара ножниц. Кривошипно-шатунные механизмы поворачивают угол одного рычага регулятора, вызывая точку поворота и перемещая другой рычаг, соединенный с направляющей окна, что, в свою очередь, перемещает окно вверх или вниз.


Современный электрический регулятор представляет собой кабельную систему. Электродвигатель перемещает трос через систему шкивов, которая поднимает или опускает окно, как крошечный подъемный мост. Хотя обе системы надежны, они имеют несколько частей, которые могут износиться.

Примечание: электрические стеклоподъемники – это удобный вариант для открытия и закрытия окна, который в последние годы стал универсальным. Даже самые дешевые автомобили на рынке, такие как крошечный Mitsubishi Mirage, имеют доступные электрические стеклоподъемники. Вместо того, чтобы поднимать стекло самостоятельно с помощью рукоятки, достаточно просто нажать кнопку, и серводвигатель начнет вращать шестерню, подключенную к регулятору или кабельной системе.

Ремонт ручного стеклоподъемника и возможные проблемы

Ручные подъемники – это самый простой способ поднимать и опускать окна, если не считать кожаных ремней, встречающихся на автомобилях эпохи начала прошлого века. Это означает, что они надежны и имеют мало проблем в течение срока службы автомобиля. Тем не менее, время от времени возникают проблемы.
Суть в том, что когда вы поворачиваете ручку окна, а окно не поднимается и не опускается, либо кривошипно-шатунные механизмы изношены, либо не в порядке регулятор. Также коленчатые механизмы иногда изготавливаются из пластика, который может износиться при многократном использовании.

Или, возможно, рычаг регулятора не выровнен в своей нижней направляющей. Часто это приводит к тому, что точка вращения просто вырубается. Для починки возьмите отвертку и снимите рукоятку, чтобы проверить зубья шестерни. Если зубья шестерни в порядке, снимите дверную панель и посмотрите на колею регулятора.

Если рукоятка не поворачивается, это означает, что регулятор застрял. Наиболее вероятной причиной является то, что маленькие колеса на гусеницах могли что-то зацепить. Для проверки исправности механизма снимите дверную панель, наденьте ручку и поверните ее, наблюдая за регулятором на предмет застревания гусеницы.

Первым шагом в любой проблеме электрического окна является нажатие переключателя окна вверх/вниз и прослушивание. Если вы ничего не слышите, возможно, проблема в переключателе или двигателе подъема. Переключатель проще и дешевле заменить, поэтому начните с него.

Если не реагируют задние стекла

Если задние стекла не работают, воспользуйтесь простым решением и проверьте выключатель блокировки двери водителя. Возможно, он случайно за что-то зацепился, и, если он активирован, это помешает работе органов управления заднего стекла.

Если не работают все окна

Если все окна перестают работать одновременно, причина поломки предохранитель или реле, которые необходимо проверить или заменить. На более новых автомобилях, особенно в купе без оконной рамы, в двигателе имеется компьютерный модуль, который подсчитывает обороты передач, чтобы он мог отслеживать, где находится окно и когда прекращать его подъем. Если модуль не имеет стабильного питания или был отключен, он не будет знать, находится ли окно вверху или внизу, поэтому его необходимо повторно инициализировать.

Медленное движение

Если появляются такие симптомы, как медленный подъем или отсутствие движения, возможно, изнасился мотор окна. Как и любой электродвигатель, стеклоподъемники со временем могут «сгореть». Визуально двигатель подъемника не будет показывать никаких проблем, но если вашему автомобилю более 10 лет, возможно, пришло время заменить мотор лифта.

Подъем окон с задержкой или рывками

Окна, которые колеблются при подъеме или опускании, обычно не являются проблемой регулятора. Это, скорее всего, связано с необходимостью технического обслуживания направляющей окна. Для полнокадровых окон – левая и правая сторона окна выступает в качестве направляющей для стекла. Для устранения поломки нанесите силиконовую смазку на направляющие и несколько раз поднимите и опустите стекло.

Важно: стеклоподъемники часто находятся вне поля зрения и не заметны, пока не возникнут проблемы. Немного терпения и смазки помогут вам вернуть вещи в нужное русло.

Также проблемы с тем, как работает оконная система вашего автомобиля может сигнализировать о проблеме, которая возможно ухудшится со временем, возможно даже приведет к тому, что окно вообще не будет перемещаться вверх или вниз.

Как работает система стеклоподъемников

Принцип работы понять на самом деле проще, чем вы думаете. Двигатель системы получает питание по проводке и регулируется предохранителем. Затем, когда вы нажимаете переключатель стеклоподъемника, двигатель производит вращение. Оттуда регулятор внутри сцепления вашего окна преобразует это вращение в движение вверх и вниз.

В ручных оконных системах механизм почти такой же, и первоначальное вращение производится, когда вы поворачиваете ручку окна внутри автомобиля вручную.

Когда части внутри оконной системы с электроприводом или с ручным управлением начинают изнашиваться, это может привести к неправильному движению окна или его отсутствию вообще.

Общие причины поломок

1. Двигатель стеклоподъемника начинает выходить из строя или полностью перестает работать, в результате система не способна функционировать должным образом. Это может привести к тому, что окно будет медленно подниматься и опускаться или перестать работать полностью. Когда вы нажимаете на переключатель управления окном, эта проблема может привести к тому, что двигатель издаст затрудненный звук или не будет слышен вообще, в зависимости от своего состояния.

2. Плохой регулятор: поскольку регулятор отвечает за вертикальное движение вашего окна, он может нанести ущерб системе, если что-то пойдет не так. Если регулятор является виновником заклинивания окна, вы должны слышать, как работает двигатель, когда нажимаете переключатель управления. Однако бывают случаи, когда неисправный моторчик окна или стеклоподъемник проявляют проблему одинаково, требуя снятия дверной панели для более тщательного изучения и проверки с помощью соответствующих диагностических инструментов.

3. Неисправные направляющие окна: направляющие удерживают панель окна на месте при ее движении вверх и вниз. Однако, если панель отклоняется от дорожки, она как правило вообще не может двигаться, в результате чего ваше окно просто «упадет» в дверь. Если это произошло, вы можете услышать шум, когда пытаетесь управлять своим окном.

4. Перегорел предохранитель или неисправно реле: Если ни одно из ваших окон не поднимается или не опускается, вероятным виновником может быть перегоревший предохранитель или изношенное реле. Хотя это две разные проблемы, их симптомы часто проявляются одинаково. Однако стоит учитывать, что без надлежащего диагностического оборудования отслеживание неисправного реле может быть проблематичным, и возможно вы испортите другие работающие системы, если начнете проверять предохранители влево и вправо.

5. Неисправность проводки или переключателя стеклоподъемника: Так как проводка является средством для электропитания оконной системы, неисправный выключатель, короткое замыкание или другие связанные с этим проблемы приводят к тому, что ваши окна вообще перестанут работать. Когда дело доходит до проблем с проводкой, крайне важно, чтобы механик проследил проблему с помощью соответствующих диагностических инструментов. В противном случае этот ремонт будет похож на поиск иголки в стоге сена, и вы рискуете повредить другие компоненты.

Все, что нужно знать об электрических стеклоподъемниках

Обслуживание и ремонт электростеклоподъемников (ЭСП) .

Устройство. Принцип работы

Устройство стеклоподъемников включает в себя механизм привода и механизм подъема.

Механизм привода может быть, в зависимости от типа стеклоподъемников, механическим или электрическим.

Механический привод представляет собой рукоятку (ручку стеклоподъемника) на внутренней стороне двери. Когда эта рукоятка крутится, внутри двери вращается шестерня приводного механизма .

Электростеклоподъемники имеют электрический привод . Это реверсивный электродвигатель, который запускается нажатием кнопки (как правило, на подлокотнике) – с ней он связан проводами. В электродвигатель встроен редуктор с червячной передачей (крутящаяся спираль и шестерня, которую спираль приводит в движение). После нажатия на кнопку двигатель запускается и заставляет вращаться шестерню приводного механизма .

Приводной механизм соединен с механизмом подъема, который и отвечает за перемещения стекла.

Независимо от типа привода, электрического или механического, механизм подъема может быть трех видов:

  • Реечный;
  • Тросовый;
  • И рычажный.

У каждого из вышеперечисленных есть свои "плюсы" и "минусы", о которых мы сейчас и поговорим.

Электростеклоподъемники реечного типа

Реечные стеклоподъемники считаются одними из самых "долгоиграющих" по сравнению с остальными. Работают ЭСП реечного типа по принципу передачи вращательного движения от электромотора на шестерни, с последующим его превращением в линейное движение реек, которые выполняют подъем. Кроме надежности стеклоподъемники этого типа выполняют подъем стекол намного быстрее и тише, чем тросовые аналоги.

Но, как и все в это Мире, реечные стеклоподъемники не безупречны и имеют свои недостатки. Главный недостаток состоит в том, что шестерни нуждаются в смазке, без нее они очень скоро начинают стираться, а сами электростеклоподъемники перестают нормально функционировать. Второй недостаток, особенно касается тех устройств, производители которых решили "сэкономить" на металлических деталях, и отдали предпочтение пластику. Дело в том, что этот материал хрупок и по прочности заметно проигрывает алюминию, в результате чего сокращается сроке службы таких ЭСП. Кроме прочего, реечный механизм более громоздкий, поэтому устанавливают их преимущественно в "больших" автомобильных дверях.

Электростеклоподъемники тросового типа


Главным преимуществом тросовых стеклоподъемником является их высокая ремонтопригодность. В случае неисправности вы без труда сможете починить механизм, а запчасти можно найти почти в любом автомагазине. Это преимущество, на первый взгляд, несущественное, однако как показывает практика, большинство автомобилистов выбирают этот тип ЭСП не обращая внимание на недостатки тросового механизма. Дело в том, что трос со временем изнашивается или вытягивается, кроме того из-за невысокой прочности пластиковых направляющих они часто выходят из строя, а электромотор очень склонен к перегреву.


ЭСП рычажного типа удачно сочетает в себе компактные размеры и высокую степень надежности. В таких элеткростеклоподъемниках моторчик крутит шестерню, которая выполняет передачу вращения одному или нескольким рычагам. В свою очередь рычаги двигают пластину, на которой установлено стекло. Главным недостатком этого механизма является неравномерная скорость движения стекла, чем оно выше, тем медленнее будет происходить поднятие.

Что касается стекла, то оно в независимости от типа механизма двигается по направляющим желобам или специальным рельсам.

Импульсные и неимпульсные стеклоподъемники?

Кроме типа подъемного механизма ЭСП разделяют на импульсные и неимпульсные. Первые способны работать в импульсном, а также в обычном режиме. Под "обычным" подразумевается, работа электростеклоподъемника исключительно при непосредственном нажатии и удержании пальца на клавише управления. Под понятием "импульсный" имеется ввиду кратковременное прикосновение, после которого стекло само полностью опустится или поднимется.

Импульсные стеклоподъемники чаще всего оснащены пятипозиционными клавишами управления, рычажок установлен в нейтральном режиме, от которого идет две скорости подъема вверх и вниз. Перемещая ползунок на одну позицию вверх, стеклоподъемник будет работать в "обычном" режиме, а стекло поднимется ровно настолько сколько по времени вы будете удерживать руку на клавише. Вторая позиция позволит полностью поднять или полностью опустить стекло.

Почему не работают стеклоподъемники?

Причины поломки стеклоподъемника

А. Перекос стекла. Многие считают, что стеклоподъемники ломаются от старости. Если устройство исправно и правильно установлено - оно может прослужить очень долго. Дело в том, что стеклоподъемник крепится к стеклу специальными направляющими и от времени они могут немного сместиться (в том числе из-за растяжения тросика или за счет ослабления крепления). Соответственно получается перекос стекла. Стеклоподъемник начинает работать на износ и со временем выходит из строя.

Б. Старость уплотнительной резинки в двери. Такой случай очень характерен для нашего климата, особенно часто встречается на автомобилях старше десяти лет. Это самая распрастранённая беда в автомобилях VW Sharan, Passat, Audi a4.

В. Слишком долгое удерживание кнопки.Это может привести к перегреву платы и выгоранию контактов, обрыву троса или поломке пластиковых деталей стеклоподъемника. Такой случай не частый, но его нужно иметь ввиду.

Г. Неправильная эксплуатация. Можно препятствовать закрытию стекол, например высунуть руку при закрытии стекла. Такие шутки редки, так что не стоит останавливаться на этом пункте, но все же бывают.

Д. Высыхание смазки (На мой взгляд основная причина поломки ). Посмотрите на часы 18-го века. Они до сих пор работают и исправно показывают время (при условии, что за ними ухаживают). На заводе, при изготовлении стеклоподъемников их смазывают. За длительное время эксплуатации смазки почти не остается, что в свою очередь приводит к поломке всего механизма.

Диагностика неисправностей стеклоподъемника

Eсли у вас в автомобиле перестало опускаться или подниматься стекло обычно, но не всегда, это говорит о выходе из строя стеклоподъемника. Лучший путь – это вскрытие, которое все и покажет. Вот некоторые рекомендации, которые методом исключения дадут вам понять что же у вас сломалось:

  1. Если электростеклоподъемники отказываются работать, необходимо проверить автоматический выключатель или предохранитель, вполне возможно, что он перегорел.
  2. Если перестали функционировать исключительно задние стеклоподъемники или если они реагируют на управление только с главного блока (т.е. не работают кнопки на дверях), требуется проверить их на проводимость тока.
  3. Если неисправность так и не была обнаружена, нужно осмотреть на предмет целостности все провода, соединяющие элементы системы между собой. Если был найден разрыв, следует восстановить соединение.
  4. Если не удается опустить/поднять только одно стекло при помощи главного блока управления стеклоподъемниками, стоит попробовать сделать это, воспользовавшись кнопками, которые внедрены в обшивку двери. Если стекло получилось сдвинуть с места, то следует проверить на работоспособность главный блок управления стеклоподъемниками.
  5. Возможной причиной отказа одного из стеклоподъемников может быть выход из строя электрического моторчика. В этом случае стоит проверить его напряжение и проводку, для чего понадобятся схемы электрооборудования автомобиля.
  6. Следует обратить внимание и на вероятность механического повреждения направляющих, по которым происходит перемещение бокового стекла. Если при осмотре обнаружено, что они погнуты, то, скорее всего, это и есть причина, по которой движение стеклоподъемника затруднено.

Моторчик стеклоподъемника

Разберемся как устроен механизм стеклоподъёмника и что у него внутри.

Электрическими стеклоподъёмниками в машинах уже никого не удивишь, но были времена, когда они были чем-то из разряда роскоши и прерогативой премиум сегмента.

Тем не менее, о том, как работает этот шедевр инженерной мысли, знают немногие. Как же устроен механизм стеклоподъёмника и что у него внутри?

Небольшая историческая справка. Ещё в 30-х годах минувшего столетия автомобили, предназначенные для высшего партийного руководства СССР, уже могли похвастаться подобным приспособлением.

Конечно, экземпляры таких машин были единичными и о массовом применении автоматических стеклоподъёмников тогда не могло идти и речи.

Чуть ближе к обычным людям эти устройства сделали в 40-х годах американцы. Существовавший в те времена автобренд Packard, комплектовал модели для богатых электрогидравлическими механизмами поднимания и опускания окон.

Затем эту идею подхватили в Ford и других марках. Но всё это были ещё пробы, частично использовавшие силу электричества или не использовавшие её вовсе.

Применялись, к примеру, вакуумные помпы, гидравлические механизмы и прочие инженерные изыски.

Электрический стеклоподъёмник, к которому больше привык современный автовладелец, появился на арене мирового автопрома только в 1956 году, а первопроходцем стала модель Lincoln Continental Mark II.

С этого момента и можно начать отчёт существования приспособления, ставшего в наши дни почти стандартным для авто любых ценовых категорий.

Как устроен механизм стеклоподъёмника.

Согласитесь, удобно сидя в машине, лёгким нажатием кнопки открыть или закрыть окно.

Иногда даже не задумываешься, а как же устроен этот хитрый механизм стеклоподъёмника.

Заглянем внутрь. Любой среднестатистический Электрический стеклоподъёмник состоит из элементов:

  • приводной механизм;
  • механизм подъёма;
  • блок управления стеклоподъёмниками.

Приводной механизм

Представляет собой обыкновенный электромотор, приводящий в движение через хитрую систему червячной и зубчатой передач механизм подъёма. А вот с ним не всё так просто.


Подъемный механизм

Дело в том, что инженеры придумали несколько вариантов подъёмных приспособлений, а если точнее:

  • тросовый;
  • рычажный;
  • реечный.

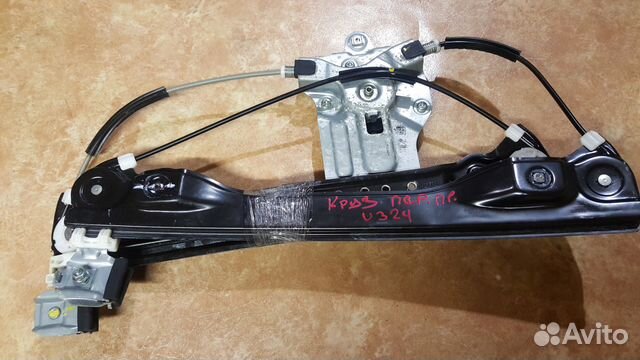

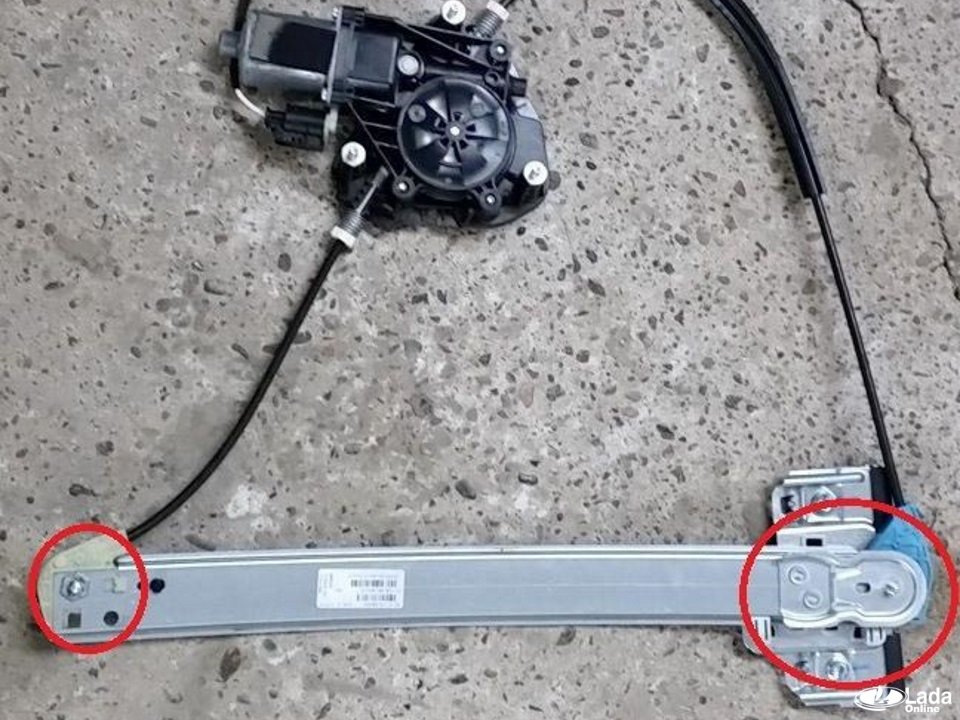

Тросовый

В первом случае двигатель стеклоподъёмников воздействует на гибкий элемент – трос, цепь или ремень. Собственно, это понятно из самого названия разновидности привода.


Гибкий элемент закреплён системой роликов внутри дверной панели авто, а к стеклу крепится при помощи пластины. Всё устроено так, чтобы трос мог двигаться поступательно вверх и вниз.

В принципе, этот вариант механизма наиболее простой и ремонтопригодный.

Рычажный

Рычажные устройства пользуются популярностью у тех автопроизводителей, которые ценят компактность.


Главным действующим звеном механизма, как несложно догадаться, выступает рычаг (один или несколько), соединённый с двигателем стеклоподъёмников через шестерню.

Одним из недостатков рычажной системы является неравномерность скорости движения стекла.

Рейка

Можно было бы подумать, что рейка каким-то образом двигается внутри двери, но это не так. На самом деле рейка неподвижна, а перемещается по ней сам электромотор, имеющий контакт со стеклом. Считается, что такие конструкции наиболее долговечны.


Блок управления стеклоподъёмниками

Отдельно хочется упомянуть о блоке управления. В самом простом случае это так называемое непосредственное управление, когда кнопка самостоятельно подключает моторчик к бортовой электросети, активируя его.

Меняя полярность подключения, меняется направление вращение двигателя – всё элементарно.

Более сложным вариантом выступает электронное управление. Электроника позволяет реализовать различные интересные «плюшки», к примеру, автоматическое открывание, реверсивное движение стекла и прочее.

Таким образом, уважаемые читатели, мы выяснили, как на самом деле устроен механизм стеклоподъёмника. Как видите, всё довольно просто, и теперь ещё одной тайной в автомобиле стало меньше.

Вот разновидности, а решить лучше самому) Тросовый Главное достоинство, выгодно отличающее тросовый стекло подъемник – высокая ремонтопригодность. Запчасти можно найти практически в любом магазине, а ремонт вполне можно выполнить своими руками. Это преимущество нивелирует недостатки механизма, а именно износ троса, его вытягивание, невысокая прочность пластиковых направляющих головок и подверженность электромотора перегреву.тросовый Реечный Реечные стекло подъемники отличаются большей долговечностью. Принцип их работы заключается в том, вращательное движение, передаваемое от электромотора шестерням, превращается в линейное движение реек. Такие стекло подъемники, помимо надежности, обладают более высокой скоростью, чем тросовые, а шума при этом издают стекло подъемник реечный Однако реечные стеклоподъемники не лишены недостатков. Основной заключается в том, что шестерням нужна смазка, в противном случае они быстро стираются, и перестают нормально работать. Второй недостаток присущ тем устройствам, производители которых сэкономили на металле, и сделали шестерни пластмассовыми. Этот материал сильно уступает в прочности алюминию, что весьма существенно сказывается на сроке службы. Наконец, реечные стекло подъемники требуют больше свободного места внутри дверцы автомобиля. Рычажный Рычажный механизм сочетает в себе высокую надежность и небольшие размеры. Электродвигатель в таком механизме вращает шестерню, которая передает вращение одному или двум рычагам. Рычаги перемещают пластину, которая держит стекло. Принцип работы порождает основной недостаток такого устройства, который заключается в неравномерной скорости движения стекла: чем выше оно находится, тем ниже скорость.рычажный Само стекло независимо от того, какие виды стеклоподъемников применяются на автомобилях, перемещается по направляющим. В рамках дверей эту роль исполняют желоба, а внутри – специальные рельсы. Что такое импульсные стеклоподъемники? Существует два вида электрических стеклоподъемников: импульсные и неимпульсные. Импульсные стеклоподъемники могут работать как в импульсном, так и в обычном режиме. Обычный режим подразумевает, что электрический стеклоподъемник работает только тогда, когда нажата клавиша управления. В импульсном режиме достаточно одного короткого нажатия, чтобы полностью опустить или поднять стекло. Как правило, импульсные стеклоподъемники оснащают пятипозиционными клавишами управления, которые от нейтрального положения имеют две позиции вверх и две вниз. При перемещении клавиши в первую позицию стеклоподъемник работает в обычном режиме, и стекло опустится или поднимется ровно настолько, насколько хочет водитель. Во второй позиции подается управляющий импульс на полное открытие или закрытие окна. Второе название, которое получили автоматические стеклоподъемники в народе, секвентальные. Данный термин применен неверно, поскольку «секвентальный» означает «последовательный» (от английского sequence). Всем известны секвентальные коробки передач, в которых переключение происходит последовательно. Что должен представлять собой секвентальный стеклоподъемник, остается загадкой. Скорее всего, кому-то просто очень понравилось слово.

На заре автомобилестроения стеклоподъемников не было и в помине. Чтобы выкурить сигарету или подышать воздухом водителю автомобиля приходилось аккуратно вынимать стекло из двери

Кузов

Назначение. История появления

Механические стеклоподъемники приводились в движение при помощи вращения ручек на внутренней стороне двери машины. А внутри двери запускался механизм, двигающий металлическую опору, к которой крепилось стекло. Перемещалось стекло по вертикальным направляющим. Сверху его движение было ограничено уплотнителем окна, снизу – демпфером из плотной резины. Подобная конструкция используется и в современных механических стеклоподъемниках.Вскоре на смену автоматическим пришли электрические стеклоподъемники , которые сегодня практически вытеснили своих предшественников. Они запускаются нажатием кнопки переключателя на соответствующей двери или поручне. Работают электростеклоподъемники, как правило, только при включенном зажигании.Устройство. Принцип работы Устройство стеклоподъемников включает в себя механизм привода и механизм подъема.

Механизм привода может быть, в зависимости от типа стеклоподъемников, механическим или электрическим.Механический привод представляет собой рукоятку (ручку стеклоподъемника) на внутренней стороне двери. Когда эта рукоятка крутится, внутри двери вращается шестерня приводного механизма .Электростеклоподъемники имеют электрический привод . Это реверсивный электродвигатель, который запускается нажатием кнопки (как правило, на подлокотнике) – с ней он связан проводами. В электродвигатель встроен редуктор с червячной передачей (крутящаяся спираль и шестерня, которую спираль приводит в движение). После нажатия на кнопку двигатель запускается и заставляет вращаться шестерню приводного механизма .Приводной механизм соединен с механизмом подъема, который и отвечает за перемещения стекла. Независимо от типа привода, электрического или механического, механизм подъема может быть трех видов: тросовый, рычажный и реечный.Тросовый механизм подъема представляет собой установленный внутри двери гибкий элемент – как правило, в форме треугольника. Основание этого треугольника – вертикальная направляющая труба . На её концах сверху и снизу укреплены два ролика – это две вершины треугольника. От них трос идет в третью вершину – приводной барабан , расположенный напротив середины вертикальной направляющей трубы. Для увеличения силы трения на приводной барабан постоянно намотаны несколько витков троса. По вертикальной направляющей трубе движется пластина , прикрепленная к тросу. Пластина соединена с нижней кромкой стекла. Когда шестерня приводного механизма крутится, приводной барабан вращается, и трос с одной стороны наматывается на него, а с другой – разматывается. Пластина начинает двигаться вверх или вниз, стекло опускается или поднимается соответственно. Один из роликов подпружинен – он начинает работать как натяжитель в случае, если трос растянется слишком сильно. Иногда вместо подпружинивания ролика в конструкцию просто добавляют пружину. Если стекло широкое, то во избежание его перекоса трос через две вертикальные направляющие трубы удерживает стекло в двух местах – такая конструкция выглядит как два треугольника, соединенных в одной вершине (приводной барабан).Компактная тросовая конструкция прекрасно подходит для машин небольшого размера, не располагающих большим объемом внутри дверей. Недостаток один – трос может со временем перетереться, вытянуться или закрутиться, то есть механизм не является достаточно износостойким и надежным.Рычажных механизмов подъема существует три вида – однорычажный , двухрычажный и двухрычажный колесный .Однорычажный стеклоподъемник состоит из рычага , закрепленного на вращающемся зубчатом колесе , и пластины , крепящейся к стеклу. На конце рычага – ползун , он и перемещает пластину со стеклом. Шестерня приводного механизма вращает зубчатое колесо, рычаг поднимается и опускается, и вместе с ним перемещается ползун. Стекло начинает подниматься или опускаться.Двухрычажный стеклоподъемник – усложненный вариант однорычажного. В нем два рычага – основной и прикрепленный к нему дополнительный . Дополнительный рычаг сверху и снизу снабжен ползунами . Верхний ползун, так же как и ползун основного рычага, перемещает пластину со стеклом, а нижний движется по пластине, зафиксированной внутри двери. Таким образом, конструкция стабилизируется и уменьшается вероятность перекоса стекла.Двухрычажный колесный стеклоподъемник имеет два зубчатых колеса , установленные справа и слева от шестерни приводного механизма (шестерня цепляет оба колеса). На каждом колесе установлен рычаг с ползуном . При вращении шестерни приводного механизма в одну сторону рычаги расходятся, при обратном вращении – сходятся, ползуны перемещают пластину со стеклом. Рычажные механизмы отличаются надежностью и компактностью. К тому же, их очень легко монтировать и демонтировать, а их универсальная конструкция подходит практически ко всем моделям автомобилей. Недостаток рычажного стеклоподъемника – неравномерное движение стекла: оно идет вначале быстро, а потом все медленнее и медленнее, порой с рывками.Реечный механизм подъема применяется реже других. По вертикальной зубчатой рейке , движется вверх и вниз пластина со стеклом. В движение её приводит зубчатое колесо , установленное на пластине. Шестерня приводного механизма вращается и цепляет зубчатое колесо, стекло поднимается или опускается.Такая установка достаточно надежна, поскольку в её составе нет троса, который со временем потеряет свою первоначальную прочность и эластичность. Стекло с реечным стеклоподъемником поднимается и опускается очень мягко и плавно. Правда, имеется одно ограничение использования – реечный механизм возможно установить только в большом внутридверном пространстве, а такими данными обладает далеко не каждый автомобиль. Электрические стеклоподъемники имеют также систему управления.Система управления электростеклоподъемника бывает двух типов: простое кнопочное управление или сложное дистанционное («интеллектуальное»), когда в единую цепь завязаны сигнализация, охранная система и система открывания/закрывания окон.Кнопочное управление происходит посредством нажатия удобно расположенных клавишных переключателей.Дистанционное управление осуществляется при помощи пульта управления. Среди дополнительных возможностей дистанционного управления стеклоподъемниками – автоматическое открывание/закрывание окон, блокировка переключателей, возможность работы при выключенном двигателе, автоопускание стекла в случае открывания безрамной двери, а также включение движения в обратном направлении при появлении препятствия во время закрывания окна.Для того чтобы из ручного стеклоподъемника сделать электрический, в некоторых моделях достаточно просто установить электродвигатель (иногда с дополнительным гибким приводом) и совместить его с имеющимся механизмом подъема. В автомобилях, не предусматривающих замену ручного привода на электрический, придется полностью демонтировать механический стеклоподъемник и ставить электрический. В автомагазинах можно приобрести подходящие к конкретной модели комплекты, включающие электропривод, механизм подъема и оборудование, необходимое для монтажа.

Моторчик стеклоподъемника надежно скрыт от наших глаз, а большинство владельцев даже и знают, где он точно находится. Но как быть, если он ломается? В этой статье мы собрали всю необходимую информацию об этом механизме.

Как устроен привод стеклоподъемника?

Где-то в 80–90-х годах прошлого столетия, когда люди были не столь избалованы обилием зарубежного автопрома, иметь в собственной машине автоматический открыватель стекол считалось роскошью. Любой водитель, сумевший оборудовать двери таким приспособлением, считал необходимым продемонстрировать в действии свою «диковинку», а потому с удовольствием небрежно нажимал кнопочку привода, когда незадачливый пассажир пытался найти привычную ручку для открытия окна.

Но времена меняются и найти новое авто, в котором необходимо поработать ручкой, чтобы сделать глоток свежего воздуха, сейчас вряд ли получится. Электропривод дверей стал теперь такой же обыденной принадлежностью современного автомобиля, как зеркала заднего вида или стеклоочистители. Само устройство, отвечающее за подъем-спуск стекол, мало кому удавалось видеть, так как пока оно не ломается, никому и не придет в голову разбирать обшивку, чтобы просто поинтересоваться, что там жужжит и ползает. Попробуем рассказать об этом здесь.

Привод представляет собой не что иное, как знакомый нам еще по школьным урокам физики примитивный электромоторчик для опытов, сила которого воздействует на редуктор из червячной передачи и зубчатой шестерни. В основе лежит якорь с роторной медной обмоткой, вращающийся в цилиндрическом корпусе, внутри которого находится статор. Центральный стержень оборудован «червяком», напоминающим спираль мясорубки. Когда происходит вращение ротора, червячная передача оказывает усилие на зубчатое колесо, выполняющее функции поворотной ручки.

Благодаря такому механизму происходит воздействие на подъемное приспособление, которое и приводит в движение стекло. Следует заметить, что для стеклоподъемника каждой двери предназначен свой мотор. Но, скорее, это зависит не от того, как расположены обмотка или контакты, а от удобства крепления на двери. На самих устройствах имеются соответствующие наклейки.

Насколько надежно устройство?

Опытные мастера прекрасно знают одну истину: чем устройство проще, тем оно надежней. Это утверждение вполне применимо и к моторчику, ответственному за подъем-опускание дверных стекол на автомашине. Дефицита в этих агрегатах нет, и потому многие водители не утруждают себя , если вдруг подъем стекла замедляется или вообще перестает работать. Просто приобретается новый привод и устанавливается на место старого. Тем не менее достаточно всего лишь произвести чистку агрегата, и он вновь готов к пользованию.

Некоторые производители по каким-то причинам стали применять в редукторах шестерню из пластмассы. Это сильно влияет на надежность агрегата и вызывает раздражение у автовладельцев по причине частого выхода из строя. Обломанные зубья образуют пробел, из-за которого образуется «проскальзывание», приводящее к тому, что движение стекла застывает в той точке, где оно было остановлено.


Следует заметить, что такое техническое решение в большинстве своем почему-то приветствуется нашими производителями, а потому истирание зубьев пластмассовой шестерни привода весьма распространенная «болезнь» боковых стекол в автомобилях отечественных марок.

Щетки электромоторов тоже постоянно истираются. Ротор питается током через две небольшие «штучки» в виде двух тоненьких пластинок с медными или ферритовыми накладками. Их называют щетками. В результате силы трения, а также разрядов тока, которые в местах соединения вызывают искру, происходит истирание контактов, из-за чего они уже не так плотно прижимаются к якорю.


Иногда причиной становится простая пыль, попадающая под контакт и не дающая току поступать на обмотку. Как понимаете, в этом случае требуется простая очистка. А в предыдущем примере необходима замена щеток. Правда, дать точный ответ, имеются ли отдельные детали двигателя стеклопривода в продаже, довольно сложно. В общем-то к поломкам самого моторчика отнести больше нечего. Остальные причины, по которым могут быть неполадки, связанные с боковыми стеклами, связаны с электрической цепью, реле, предохранители, контакты выключателей и на механику, когда повреждения связаны непосредственно с кронштейном, передающим момент усилия от редуктора на само стекло.

Возможна ли установка самодельного привода?

Такой вопрос возникает у многих «кулибиных». О такого рода устройствах информации нет. Да и нужно ли, если в наше время никаких особых трудностей с приобретением штатного оборудования нет? Одно время в продаже были небольшие коробочки, прилаживаемые прямо на обшивку вместо ручки, которую приходилось крутить тому, кто сидел возле двери. Сейчас уже вряд ли можно найти такие устройства не только в продаже, но и на складах ненужных вещей.

И еще один вопрос, который часто тревожит наших автовладельцев: целесообразно ли от других автомобилей на двери машин ранних выпусков, не оборудованных электроприводами? Как говорится, для пытливых умов и умелых рук нет никаких преград. Но не надо забывать, что помимо моторчиков придется вносить изменения в электроцепь, снабжая ее дополнительными реле, выключателями и предохранителями . Если у вас нет опыта работы с электроникой, такие эксперименты весьма нежелательны. К тому же не рекомендуется вносить конструктивные особенности, не учтенные производителем. Если желание сделать тюнинг слишком сильное, обратитесь за помощью к специалистам автосервиса, которые смогут установить электропривод на ваш автомобиль.

Ремонт стеклоподъемника авто своими руками + Видео

Стеклоподъемники уже давно стали самым необычным способом открывания и закрывания стекол. Электрический привод делает всю работу за водителя и обеспечивает повышенный комфорт при нахождении в салоне автомобиля. Но что делать, если не работает стеклоподъемник? Эта статья поможет вам провести ремонт стеклоподъемников своими руками, раскроет их основные неисправности и способы устранения.

Как устроен стеклоподъемник

В зависимости от типа стеклоподъемника, он в своем составе может иметь различные элементы.Устройство этого узла необходимо знать для того, чтобы правильно провести диагностику и устранить неисправность системы. Всего существует три вида автомобильных стеклоподъемников: тросовые, реечные и рычажные.

Тросовые стеклоподъемники работают по принципу ручного, только вместо рукоятки используется кнопка, а привод, работающий от рукоятки, вращается на валу электродвигателя. В состав данного стеклоподъемника входит комплект шкивов и зубчатое колесо. Весь механизм в движение при помощи специального троса, который поддерживает стекло.

Реечные стеклоподъемники являются продолжением тросового механизма и упрощением его конструкции. В его основе лежит зубчатое колесо, которое представляет собой валом электродвигателя и зубчатая рейка, которая взаимодействует с колесом, поднимает или опускает стекло.

Рычажный стеклоподъемник является завершающим этапом и представляет собой два рычага, которые поднимают стекло и также приводятся в движении при помощи электрического привода. По с остальными, рычажные стеклоподъемники самые надежные и выход из строя остальных.

Основные неисправности и ремонт стеклоподъемников

Как и все виды механизмов, стеклоподъемники также подвержены различным поломкам. Проблема данного автомобиля заключается в том, что это плохая возможность опускания и поднимания стекла. Чтобы этого не произошло, необходимо всегда поддерживать стеклоподъемники в исправном состоянии.

Прежде чем лезть и устранить неисправность, необходимо знать ее характер и способ ремонта.Всего неисправностей бывают двух видов: электрические (одинаковые для всех) и механические.

Электрические неисправности, включая повреждения проводниковых элементов, например проводов, или коммутационного оборудования (кнопки и реле), подробнее можно прочитать в статье об установке электростеклоподъемников на ВАЗ. В случае, если стеклоподъемник не реагирует на кнопку, необходимо начать проверку с подачи напряжения. Для этого внимательно осматриваются все провода, ведущие на систему, а также коммутационные устройства.При наличии на проводах следов гари или изоляции, необходимо в срочном порядке заменить проводник электрического тока. В случае неудовлетворительного состояния кнопки, она также должна быть подвергнута замене или ремонту (если это возможно).

Если внешнее состояние проводников является удовлетворительным, то необходимо провести их внутреннюю проверку и электрическое двигатель. Для этого, на концы мотора присоединяется вольтметр. В автомобиле включается зажигание и нажимается кнопка, к примеру, опускания стекла.Если мотор не заработает, но на вольтметре появилось напряжение, примерно, 12 вольт, значит, двигатель стеклоподъемника не исправен и нуждается в замене или ремонте.

Если вы не располагаете мультиметром, то можно использовать подручные материалы. Лампа с проводом тоже очень часто используется, является чуть ли не основным тестером «… . на все руки».

Видео - Что делать, если не работают и гудят стеклоподъемники ВАЗ

Устраняем механические поломки своими руками

Теперь самое время приступить к устранению механических неисправностей.Такие неисправности касаются рабочей части машины, станка и. п., а электрическая часть, обычно, вызывает проблемы реже чем механика.

Самым слабым местом стеклоподъемников являются детали из пластмассы, которая предназначена для производства реек, шестерней и прочих пластмассовых частей стеклоподъемников. В процессе эксплуатации, зубчатое колесо могло повредиться, за место чего необходимо установить новое.

Вычислить такую ​​неисправность довольно сложно - мы слышим, как мотор работает, а со стеклом ничего не происходит.Вероятно, зубчатое колесо вращается в холостом режиме и не прокручивает механизм управления положением стекла. Чтобы поменять зубчатое колесо, необходимо разобрать дверные панели и вытащить оттуда остатки зубчатого колеса. После этого, в стеклоподъемнике заменяется не исправная часть, механизм проверяется и в случае успеха, дверные панели снова закрываются.

Проблемы тросовых стеклоподъемников точно такие же, как и в обычных ручных приводах. Во-первых, самая распространенная и страшная неисправность - это обрыв троса.Он может быть вызван истечением срока службы механизма резким перепадом температуры (например, морозной зимой при резком нагревании салона и последующим использованием стеклоподъемника.

об этой неисправности можно легко, так как дверное стекло уйдет вниз а стеклоподъемник дома - работать дома нет Как правило, трос обрывается без возможности восстановления и подлежит только замене.На место старого устанавливается новый трос и производится его регулировка. Данное мероприятие обязательно проводится при закрытых стеклах.

Последний вид неисправности - это поломка рычагов стеклоподъемников. Такая неисправность встречается довольно редко, но тоже имеет место быть. В этом случае рычаги попросту меняются на новые.

После проведения ремонта необходимо провести смазку всех трущихся частей, чтобы избежать их дальнейшей поломки и лишь после этого установить дверные карты.Трос на стеклоподъемнике рекомендуется смазывать с помощью таких густых смазок, как литол-24 или обычный солидол. Слишком много мазать не нужно, достаточно лишь небольшие капли. Большое внимание уделите именно тросу, ведь не каждый догадается с собой взять набор принадлежностей, все берут далеко за пределами собственного района.

На этом ремонт стеклоподъемников завершено. Как вы уже поняли, это не сложная процедура, которая легко выполняется в условиях самого обычного дорожного гаража.Для этого необходим специальный набор в пути, который не раз спасал водителей в рейсе.

Не работает стеклоподъемник • МОЙМЕХАНИК.РФ

Что это за услуга?

Стеклоподъемники имеются на всех машинах - электрические или механические, не важно. Поэтому жалобы на то, что не работает стеклоподъемник, поступают регулярно.

Первый вид механизма, как правило, работает вечно, век же электрических подъемников значительно короче. Уменьшает отведенный срок неправильной эксплуатации, например, попробуйте сорвать ледяной клин многократным нажатием на кнопку, а также движение стекол руками.Однако и при должной эксплуатации не исключена их поломка. Обычно это происходит к 5-6 году пользования автомобилем. А если появился скрип от тормозных механизмов - то выезжать на проезжую часть вообще запрещено.

Конструкция стеклоподъемников

Система состоит из нескольких основных блоков:

  • Привод;
  • Подъемный механизм;
  • Блок управления;
  • Предохранитель.

В зависимости от сложности исполнения и цены подъемный механизм может быть исполнен в трех вариациях:

  • Тросовый - простой, но уязвимый тип.Словосочетание « Перестали работать стеклоподъемники » как раз для их владельцев.
  • Реечный - самый другой вариант. Энергия вращения колеса электромотора передается на зубчатую рейку. Быстро и практически бесшумно.
  • Рычажный - наиболее надежный механизм. Однако проявляется различие в скорости между начальной и конечной точками.

Также стеклоподъемники на электрического тяге бывают импульсные и неимпульсные. Для движения при работе стекла по первой схеме нет постоянного удерживания кнопки.

Из-за чего может выйти из строя

Не работает стеклоподъемник по многим причинам:

  • Перегорел предохранитель;
  • Сломалась кнопка;
  • Неисправен главный блок управления;
  • Имеются порывы проводки;
  • Перегорел электромотор;
  • Повреждены направляющие внутри двери или дверной раме.

Так, на поломку кнопок может указывать факт, что с них не работают задние стеклоподъемники, но при этом сохраняется работоспособность с главного блока на стороне водителя.

Любые сервисные операции обычно начинаются с проверки состояния предохранителя. Только после этого приступают к осмотру остальных модулей и «прозвона» проводки с помощью специального оборудования.

Наиболее частой причиной обращения в сервис является плохое состояние проводки, следом идут нарушения в работе моторчика и из строя предохранителя.

Имейте ввиду

Если не работает водительский стеклоподъемник , то остальные стекла так же могут не открываться.Даже при нормальном состоянии их механизмов.

Наши рекомендации

Не пользуйтесь стеклоподъемниками без надобности, особенно в холодный период года.

Механизм стеклоподъемника

Стеклоподъемник

Ремонт стеклоподъемника автомобиля

Насколько это важно

Признаки, указывающие на то, что вам нужна эта услуга

  • Моторчик стеклоподьемника неисправен
  • Неисправность стеклоподьемника
  • Неисправность направляющего стеклоподъемника
  • Неисправность в направляющих стеклоподъемника
  • Перегорел 16 переключателя предохранителя4
  • Перегорел16 переключатель предохранителя4 900 плохом состоянии

Что такое стеклоподъемник и как он работает 🦈 AvtoShark. com

Чтобы не испортить механизм, не переключайте одновременно кнопки управления в противоположных направлениях и не препятствуйте движению стекла вверх.

Автор статьи: Роман Красинец

Окна в машине открываются и закрываются стеклоподъемниками (СП), приводимыми в движение рукояткой (называют еще «веслом») или с кнопки.Первый, механический вариант, не устраивает многих владельцев автомобилей («ГАЗель», «Нива», «УАЗ»), где ручные СП установлены штатно. Поменять устаревший механизм на комфортный кнопочный нетрудно, если знать принцип действия и устройство стеклоподъемника автомобиля.

Элементы стеклоподъемника

Стеклоподъемник в машине - это скрытый под дверной картой механизм для перемещения и удержания в нижнем, или любом промежуточном положениих бокового остекления автомобиля.Крепится устройство к дверце либо устанавливается на специальный подрамник под обшивкой. СП состоит из трех основных компонентов.

Блок управления

БУ - это коробка с пакетом переключателей для централизованного управления подъемниками опускных стекол. В корпусе с разъемом для подключения находится плата, механизм клавиш и светодиоды для подсветки.

БУ помощи подаче электричества на привод СП: для этого нужно нажать кнопку.

Блок управления стеклоподъемниками

Существует также устройство стеклоподъемника автомобиля, где блок управления обеспечивает автоматическое поднятие или опускание стекла на определенную высоту. Электрические СП бывают:

  • импульсными - когда нужно раз нажать кнопку, чтобы действие совершилось;
  • и неимпульсными - удерживать вверх, пока стекло опускается или поднимается.

Электростеклоподъемники можно усовершенствовать, установив доводчики, автоматически закрывающие окна, когда вы ставите машину на.

Устройство СП также нетрудно совместить с охранной системой или сигнализацией. Такие «интеллектуальные» механизмы работают через пульт дистанционно.

Блок управления расположен между движением стекол электромотором и кнопками.

Привод

Стеклоподъемник в машине - это механизм, который работает с помощью силового привода, создающего необходимый крутящий момент.

СП оснащенные двумя видами приводов:

  • Механическим - когда усилие руки на рукоятку увеличивает парой прямозубых шестерен и передается на приводной валик.
  • Электрический - в этом случае стеклоподъемник автомобиля работает от электромоторчика. Достаточно нажать на переключатель, а далее за вас все сделает электроника, передающая сигнал на реверсивный двигатель с червячным редуктором. В этот момент начинается движение стекла по рейке.

Привод стеклоподъемниками

Вне зависимости от типа исполнительного механизма в конструкцию входят направляющие, которые имеют желобок либо рельсы.

Важные элементы устройства:

  • реле контроля тока;
  • регулятор (плата с клавишами для управления процессом поднятия и опускания стекол водителем).

Дополнительные части: крепления, уплотнения, шестерни, провода для передачи импульса.

Подъемный механизм

Механизмы стеклоподъемника автомобиля- ручные или электрические - в зависимости от принципа работы, представлены в нескольких вариантах:

  • Тросовые. На компонент - приводной барабан - намотан гибкий трос, далее натянутый между 3-4 основными роликами. В некоторых комплектациях роль натяжителя пружины выполняет. Барабан вращается, один конец гибкого элемента (это может быть также цепь или ремень) разматывается, другой наматывается, что дает поступательное движение.
  • Проблемы такого подъемного механизма - в износе троса и пластиковых направляющих, перегреве редуктора. Но каждую деталь в отдельности легко заменить на новую.
  • Реечные. Эти двигаются быстро и бесшумно. В момент, когда вы нажимаете на кнопку или крутите ручку, шестерня на приводном валике входит в зацепление с вертикальной рейкой, которая с помощью направляющей пластины поднимается или опускается стекло.
  • Однорычажные. Такое устройство стеклоподъемника автомобиля идет с завода на «Дэу Нексии», бюджетных модификаций «Тойоты».В конструкцию входят: зубчатое прикрепленное колесо, рычаг, а также прикрепленная к стеклу пластина, перемещающая окно вверх или вниз.
  • Двухрычажные. В них, вдобавок к основным элементам, предусмотрен еще один рычаг, который задействуется тросом или реверсивным двигателем.

Подъемный механизм стеклоподъемника

Надежными и долговечными считают реечные СП. Самые популярные производители устройств этого типа - «Гранат» и «Форвард».

Схема принципа работы

Электросхема задействования ЭСП заложена на плате ЭБУ, также прилагается инструкции механизма.

В общих чертах принципа стеклоподъемника в следующем подключении:

  1. Необходимо соединить электромоторчик СП с устройства питания.
  2. Для этого провода из стандартной комплектации стеклоподъемника скручивают: один конец жгута присоединяют к монтажному блоку (в салоне, в коробке предохранителей), другой - к электроприводу ЭСП.
  3. Проводку пропускают через технологические отверстия в дверях и стойках кузова.

Питание можно взять также с прикуривателя или штатной проводки.

Схема принципа работы стеклоподъемника машины:

Схема, принцип работы

Рекомендации по эксплуатации

Механизм стеклоподъемников служит долго, если советы по эксплуатации СП:

  1. Раз в 1-2 года снимайте дверную карту, смазывайте трущиеся детали: зубчатое колесо, ползунки, рейки.
  2. Не нажимайте кнопки прерывисто, не удерживайте их слишком долго.
  3. Не пользуйтесь электростеклоподъемниками по истечении 30 секунд после выключения зажигания.
  4. Следите за состоянием уплотнительных резинок. Меняйте их, как только заметили трещины и расслоения.

Чтобы не испортить механизм, не переключайте одновременно кнопки управления в противоположных направлениях и не препятствуйте движению стекла вверх.

Причины, по которым не работает стеклоподъемник, ремонт и замена механизма

Электрические стеклоподъемники (ЭП) - это один из элементов транспортных средств, способствующих более комфортному управлению машиной.Как и любой другой компонент электроцепи, ЭП имеют свойство периодически ломаться. Что делать, если не работает автомобильный стеклоподъемник и по каким причинам эти компоненты ломаются, - читайте ниже.

Содержание

[Раскрыть]

[Скрыть]

Составляющие системы стеклоподъемников

Что делать, если не работает правый или отказали оба ЭП? Стеклоподъемники могут сломаться, в результате чего они будут не в состоянии опустить или поднимать стекла. Возможно, ЭП заедает или клинит, но перед тем, как отремонтировать и разобрать систему своими руками, нужно разобраться в ее устройстве. Сам узел работает посредством управления электромото, установленными в двери транспортных средств и предназначенных для поднятия и опускания стекол.

В саму систему входят такие компоненты:

  • электродвигатели;
  • выключатели, расположенные в дверях;
  • проводка;
  • стекла.
Общее устройство системы ЭП

Принцип работы

Почему не работают стеклоподъемники или не поднимается только правый стеклоподъемник? Чтобы точно понять, по какой причине произошла неисправность, желательно с принципом работы узла.Обычно такая система обладает трапециевидной конструкцией, которая позволяет осуществлять поднятие и опускание стекол посредством используемых на выключатели. Сами могут быть установлены во всех картах дверей авто или находиться только в водительской двери. Также стоит отметить, что в каждой двери монтируется электродвигатель, который функционирует в двух направлениях.

Кроме того, каждая система оснащается специальным реле, предназначение которого заключается в контроле напряжения, поступающего на электродвигатели конструкции.В зависимости от транспортных средств, некоторые модели авто могут быть дополнены автоматическими выключателями, которые устанавливаются отдельно для каждого электродвигателя. Использование таких конструктивных элементов позволяет обеспечить нормальную работу всей системы, если плохой работает стеклоподъемник только на одной двери.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах.Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора.Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

  • проводку;
  • реле;
  • блок управления системой.

Иногда автовладелец думает, что после открытия стекла он автоматически начинает закрываться, пока в замке зажигания не повернется ключ.Как правило, в этом случае проблема заключается в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину.Значительно реже причина кроется в вышедшем из строя электродвигателя (автор видео - канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, - вариантов несколько:

  1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
  2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
  3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может быть в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

  1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери - эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
  2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
  3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки.После этих действий откручивается стекло, зафиксированное в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, для этого используется ключ на 10. Снизу стеклопакета имеется шторка, ее необходимо снять.
  4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части.В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

Видео «Замена ЭП в домашних условиях»

Подробнее о том, как производится замена стеклоподъемника в автомобиле своими руками, узнайте из видео ниже (автор - канал В гараже у Сандро).

Загрузка ...

Почему могут не работать стеклоподъемники

Вы сидите в своем автомобиле и хотите опустить окно, чтобы подышать свежим воздухом.Безотносительно причины вы будете раздражены, если окно не опустится. Также выводит из себя, когда окно не поднимается во время дождя или холодной погоды. Однако есть несколько простых и доступных решений этой проблемы. Давайте рассмотрим, почему возникают неисправности оконного регулятора.

Как устроен стеклоподъемник?

Стеклоподъемник - это простая металлическая направляющая, прикрепленная болтами к внутренней части двери. Она принимает вращающее движение ручки кривошипа или движение мотора подъема окна и превращает его в вертикальное движение.

При этом существует два типа стеклоподъемников. Классические автомобили обычно имеют тип параллелограмма, который в движении выглядит как пара ножниц. Кривошипно-шатунные механизмы поворачивают угол одного рычага регулятора, вызывая точку поворота и перемещая другой рычаг, соединенный с направляющей окна, что, в свою очередь, перемещает окно вверх или вниз.


Современный электрический регулятор представляет собой кабельную систему. Электродвигатель перемещает трос через шкивов, которая поднимает или опускает окно, как крошечный подъемный мост.Хотя обе системы надежны, они имеют несколько частей, которые могут износиться.

Примечание: электрические стеклоподъемники - это удобный вариант для открытия и закрытия окна, который в последние годы стал универсальным. Даже самые дешевые автомобили на рынке, такие как крошечный Mitsubishi Mirage, имеют доступные электрические стеклоподъемники. Вместо того, чтобы поднимать стекло самостоятельно с помощью рукоятки, достаточно просто нажать кнопку, и серводвигатель начинает вращать шестерню, подключенную к регулятору или кабельной системе.

Ремонт ручного стеклоподъемника и возможные проблемы

Ручные подъемники - это самый простой поднимать и опускать окна, если не считать кожаных ремней, встречающихся на автомобилях эпохи начала прошлого века. Это означает, что они надежны и имеют мало проблем в течение срока службы автомобиля. Тем не менее, время от времени возникают проблемы.
Суть в том, что когда вы поворачиваете ручку окна, а окно не поднимается и не опускается, либо кривошипно-шатунные механизмы изношены, либо не в порядке в регулятор. Также коленчатые механизмы иногда изготавливаются из пластика, который может износиться при многократном использовании.

Или, возможно, рычаг регулятора не выровнен в своей нижней направляющей. Часто это приводит к тому, что точка вращения просто вырубается. Для починки возьмите отвертку и снимите рукоятку, чтобы проверить зубья шестерни. Если зубья шестерни в порядке, снимите дверную панель и посмотрите на колею регулятора.

Если рукоятка не поворачивается, это означает, что регулятор застрял.Наиболее вероятной причиной является то, что маленькие колеса на гусеницах могли что-то зацепить. Для проверки исправности механизма снимите дверную панель, наденьте ручку и поверните ее, наблюдая за регулятором на предмет застревания гусеницы.

шагом в любой проблеме электрического окна является первым из переключателя окна вверх / вниз и прослушивание. Если вы ничего не слышите, возможно, проблема в переключателе или двигателе подъема. Переключатель проще и дешевле заменить, поэтому начните с него.

Если не реагируют задние стекла

Если задние стекла не работают, обычным способом проверить выключатель двери водителя. Возможно, он случайно за что-то зацепился, и, если он активирован, это помешает работе органов управления заднего стекла.

Если не работают все окна

Если все окна перестают работать одновременно, причина поломки предохранителя или реле, необходимо проверить или заменить. На более новых автомобилях, особенно в купе без оконной рамы, в двигателе имеется компьютерный модуль, который подсчитывает обороты передач, чтобы он мог отслеживать, где находится окно и когда прекращает его подъем.Если модуль не имеет стабильного питания или отключен, он не будет заново инициализирован.

Медленное движение

Если появляются такие симптомы, как медленный подъем или отсутствие движения, возможно, изнасился мотор окна. Как и любой электродвигатель, стеклоподъемники со временем могут «сгореть». Визуально двигатель подъемника не будет показывать никаких проблем, но если вашему автомобилю более 10 лет, возможно, пришло время заменить мотор лифта.

Подъем окон с задержкой или рывками

Окна, которые колеблются при подъеме или опускании, обычно не являются проблемой регулятора. Это, скорее всего, связано с необходимостью технического обслуживания направляющей окна. Для полнокадровых окон - левая и правая сторона окна выступает в качестве направляющей для стекла. Для устранения поломки нанесите силиконовую смазку на направляющие и несколько раз поднимите и опустите стекло.

Важно: стеклоподъемники часто находятся вне поля зрения и не заметны, пока не возникнут проблемы.Немного терпения и смазки вам вернуть вещи в нужное русло.

Также проблемы с тем, как работает оконная система вашего автомобиля может сигнализировать о проблеме, которая может плохо работать со временем, даже если окно вообще не будет перемещаться вверх или вниз.

Как работает система стеклоподъемников

Принцип работы понять на самом деле проще, чем вы думаете. Двигатель системы питания получает по проводке и регулируется предохранителем. Затем, когда вы нажимаете переключатель стеклоподъемника, двигатель производит вращение. Оттуда регулятор внутри сцепления вашего окна преобразует это вращение в движение вверх и вниз.

В ручных оконных системах механизм почти такой же, и первоначальное вращение создается, когда вы поворачиваете ручку окна внутри автомобиля вручную.

Когда части внутри оконной системы с электроприводом или с помощью ручного управления начинают изнашиваться, это может привести к неправильному движению окна или его отсутствию вообще.

Общие причины поломок

1. Двигатель стеклоподъемника начинает выходить из строя или полностью перестает работать, система не способна функционировать должным образом. Это может быть медленно подниматься и опускаться полностью. Когда вы нажимаете на переключатель управления окном, эта проблема может привести к тому, что двигатель издаст затрудненный звук или не будет слышен вообще, в зависимости от своего состояния.

2. Плохой регулятор: регулятор отвечает за вертикальное движение вашего окна, он может нанести ущерб системе, если что-то пойдет не так. Если регулятор является виновником заклинивания окна, вы должны слышать, как работает двигатель, когда нажимаете переключатель управления. Когда бывают случаи, когда неисправный моторчик окна или стеклоподъемник проявляют проблему одинаково, требуются снятия дверной панели для более тщательного изучения и проверки с помощью соответствующих диагностических инструментов.

3. Неисправные направляющие окна: направляющие удерживают панель на месте ее движения вверх и вниз. Однако, если панель отклоняется от дорожки, она как правило вообще не может двигаться, в результате чего ваше окно просто «упадет» в дверь. Если это произошло, вы можете услышать шум, когда пытаетесь управлять своим окном.

4. Перегорел предохранитель или неисправное реле: Если ни одно из ваших окон не поднимается или не опускается, вероятным виновником может быть перегоревший предохранитель или изношенное реле.Хотя это две разные проблемы, их симптомы часто проявляются одинаково. Следует учитывать, что без надлежащего диагностического оборудования отслеживание неисправного реле может быть проблематичным, и вы можете использовать другие исправные системы, если начнете проверять предохранители влево и вправо.

5. Неисправность проводки или переключателя стеклоподъемника: Так как проводка является средством для электропитания оконной системы, неисправный выключатель, короткое замыкание или другие связанные с этим проблемы приводят к тому, что ваши окна вообще перестанут работать.Когда дело доходит до проблем с проводкой, крайне важно, чтобы механик проследил проблему с помощью соответствующих диагностических инструментов. В противном случае этот ремонт будет похож на поиск иголки в стоге сена, и вы рискуете повредить другие компоненты.

Причины, по которым не работает стеклоподъемник, ремонт и замена механизма

Принцип работы электрического стеклоподъемника подобену действия многих ранее перечисленных систем реверсирования питания мотора, которая управляет либо с помощью реле, либо непосредственно выключателем.

Теперь становятся популярными причинами повышения уровня безопасности, а также повышением комфорта. Многие изготовители теперь предоставляют следующие возможности:

  • движение вверх или вниз за один раз
  • движение на дюйм вверх или вниз
  • медленная блокировка
  • возврат

Полная система реле из электронного блока управления, встроенного реле мотора стеклоподъемника, пакетов выключателя и системы соединений с замком дверей и со схемой управления люком в крыше.Система представлена ​​в виде блок-схемы на рисунке.

Рис. Блок-схема связей между замками дверки, окнами управляемыми инфракрасным ключом

Когда стеклоподьемник работает в режиме подъема одной командой или одним касанием, окно перемещается в выбранном направлении, пока выключатель не изменит положение в обратном направлении, что остановит мотор, или пока ЭБУ не получит сигнал от схемы двери. Проблема с одним касанием состоит в том, что если ребенок, например, в том зажатым в окне, есть серьезный риск получить травму. Чтобы предотвратить это, используется свойство возврата. К якорю мотора крепится дополнительный коммутатор, через две щетки передает сигнал, который пропорциональный скорости мотора. Если при закрывании окна будет изменение скорости мотора ниже определенного порога, то ECU реверсирует направление движения мотора, пока окно не будет открыто открыто.

Подсчитав число сигналов, ЭБУ может также определить положение окна. Это важно, поскольку стеклоподъемник не должен реверсировать направление, когда окно останавливается в закрытом положении.Для того, чтобы ЭБУ запомнил положение окна, нужно выполнить инициализацию. Это обычно делается путем включения мотора до полного открытия окна, я до полного закрытия. Если это не будет сделано, то функции «закрыть в одно касание» не будет работать.

В некоторых системах для вращения скорости мотора используются датчики на эффекте Холла. Другие системы контролируют ток, потребляемый мотором, используют его значение как показатель скорости.

Функция «медленной блокировки» позволяет автомобилю быть полностью заблокированным с помощью одной команды дистанционного инфракрасного ключа.Это осуществляется с помощью связей между блоком управления замком двери и блоком управления люком и стеклоподъемниками По сигналу поочередно закрываются все окна, затем люк, и, наконец, запираются двери. Если требуется, будет установлен режим охраны. Окна закрываются поочередно, чтобы предотвратить чрезмерное потребление тока, которое имело место, если бы все стеклоподъемники заработали в одно и то же время.

Рис. Схема управления электрическими стеклоподъемниками

Принципиальная схема электрических стеклоподъемников на рисунке.Отметим связи этой схемы с другими системами, типа замка дверей и выключателя изоляции заднего окна. Последний обычно устанавливается, чтобы дать возможность водителю заблокировать операцию с задним стеклом, например для безопасности детей.

На рисунке ниже показан типичный мотор стеклоподъемника, использование для систем ручного или электрического подъема.

Рис. Мотор стеклоподъемника для систем ручного или электрического подъема стекла

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей.Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах. Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы.Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора. Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

  • проводку;
  • реле;
  • блок управления системой.

Иногда автовладелец думает, что после открытия стекла он автоматически начинает закрываться, пока в замке зажигания не повернется ключ. Как правило, в этом случае проблема заключается в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая.Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину. Значительно реже причина кроется в вышедшем из строя электродвигателя (автор видео - канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, - вариантов несколько:

  1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
  2. Попробовать взять руками стекло с двух сторон и потянуть его вверх.Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
  3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Предохранитель стеклоподъемника

К самым старым и проверенным видом электрических систем автомобиля можно отнести приводы стекол. Действительно, привычные механические стеклоподъемники можно найти лишь на некоторых моделях авто, тогда как электропривод уже давно вошел в обиход и используется повсеместно.Работа стеклоподъемника не была бы возможной, если бы не столь важный элемент, как предохранитель. В этой статье мы расскажем о, где содержится предохранитель стеклоподъемников, и как выяснить, какой именно элемент отвечает за их работу.

Устройство работы стеклоподъёмников на ВАЗ-2110

Схема включения электростеклоподъемников.

В данном автомобиле невозможно опустить или поднять стекло, если не включено зажигание.

Для стеклоподъемников используются реле, рассчитанные на ток в 30 Ампер.

Отвечает за работу стеклоподъёмников реле, расположено в монтажном блоке. Находится он в салоне со стороны водителя.

Реле сделать стрелочкой.

Инструкция по замене электродвигателя

Ремонт стеклоподъемника может быть в зависимости от поломки. В данном случае мы расскажем, как отремонтировать стеклоподъемник, заменив его электродвигатель, как сказано выше, эта проблема является одной из самых частых.

Процесс замены рассмотрен на примере автомобиля Лада Калина:

  1. Сначала необходимо купить новый электродвигатель, который продается в корпусе с редуктором. Демонтируется обшивка двери - эту операцию нельзя выполнять на морозе, поскольку обшивка фиксируется при помощи пластмассовых пистонов, которые быстро сломаются.
  2. Открутите все саморезы и другие крепления, фиксирующие внутреннюю ручку.
  3. Все провода нужно отключить, для большего удобства можно демонтировать акустические колонки. После этих действий откручивается стекло, зафиксированное в направляющих. Чтобы стекло опустилось на дно, необходимо открутить еще четыре винта, чтобы использовать этот ключ на 10.Снизу стеклопакета имеется шторка, ее необходимо снять.
  4. Непосредственно сам стеклоподъемник крепится на гайках и направляющих, сам электродвигатель зафиксирован еще тремя гайками. Блок можно вытащить через технологические отверстия в двери. Если вы разберете редуктор, то электродвигатель рассыпется на две части. В общем, редуктор необходимо демонтировать и заменить на новый, произведя дальнейшую сборку в обратном порядке. Перед эксплуатацией тросик редуктора следует смазать.

1.Сначала снимите обшивку дверей.

2. Отключите все провода.

3. Отсоедините редуктор и замените его на новый.

Предохранители и реле ВАЗ 2110 - 2112, электрические схемы

Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112 , виной могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.

Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла.Чтобы узнать, что соответствуют предохранители и реле ВАЗ 2110 - 2112 и как найти нужный из них, прочитайте эту статью.

Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 - К5 - реле дальнего света . Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 - К4 - реле ближнего света . Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 - К1 - контрольное реле исправности ламп .

4 - токонепроводящий пинцет для снятия предохранителей .

5 - реле стеклоподъемников . Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле.Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 - К3 - реле поворотников и аварийной сигнализации . Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 - реле стартера .Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 - резервные предохранители .

9 - реле противотуманных фар . Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправьте проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

10 - К2 - реле стеклоочистителей и стеклоомывателя .Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.

11 - К7 - реле обогрева заднего стекла . Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9. Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).

12 - К6 - доп. реле, реле зажигания . Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Это реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.

13 - ряд предохранителей F1-F10

14 - ряд предохранителей F11-F20

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины поиска и устранения неисправностей.

F1 (5 A) - лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни . Если не работают-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) - ближний свет в левой фаре . Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 А) - дальний свет в левой фаре . Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 А) - передняя противотуманная фара с правой стороны . Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 А) - двигатели стеклоподъемников . Если не работают стеклоподъёмники, проверьте этот предохранитель и реле 5.Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того, чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 А) - предохранитель переносной лампы .

Также могут наблюдаться проблемы с прикуривателем. Чтобы, отключите прикуриватель проверить от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 А) - вентилятор охлаждения двигателя, звуковой сигнал . Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 А) - обогрев заднего стекла (элемент) . Если не работает обогрев и заднее стекло, запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7.Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 А) - клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла . Если не работает обогрев, аналогично предыдущему. Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, моторчиков.Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замкнуть на корпус.

F10 (20 А) - резервный предохранитель .

F11 (5 А) - габариты правой стороны . Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 А) - ближний свет в правом фаре .Аналогично предохранителю F2 для левой фары.

F13 (10 A) - дальний свет в правой фаре, лампа включения дальнего света на приборной панели . Аналогично предохранителю F3 для правой фары. Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 А) - передняя противотуманная фара с левой стороны .

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 А) - обогрев сидений, блокировка замка багажника . Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 А) - указатели поворотов и аварийная сигнализация, лампа включения «аварийки» . Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 А) - освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер .Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, в педальном блоке.

F18 (25 A) - освещение вещевого ящика, контроллер печки, прикуриватель . Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 А) - блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой, системы приборная панель, часы, бортовой компьютер .

F20 (7,5 А) - задние противотуманные огни .

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек наном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно аналогичные проблемы, связанные с такими проблемами, как определить неисправность и устранить её.

Не работает стеклоподъемник Лада Приора и щелкает причины, ремонт

Конструктивные особенности стеклоподъёмников

Первые автомобили были открытого типа, поэтому поднимать / опускать было нечего.Когда начали появляться первые авто закрытого типа, чтобы подышать свежим воздухом, приходилось просто останавливаться и открывать двери. В 1928 году немецкие автомобилестроители впервые применили стеклоподъёмник механического типа, автоматические конструкции с электрогидравлическим приводом появились в США в 1940 году на автомобилях Packard. Спустя 5 лет такие системы устанавливаются уже на многих марках (Ford, Lincoln, Cadillac). Эти конструкции были громоздкими, работали ненадёжно, часто ломались, но со временем совершенствовались, способствовало их параллельному развитию систем складывания крыши кабриолетов.Чисто электрические устройства появились в 1956 году, и в дальнейшем их совершенствование происходило индивидуально. Современный электростеклоподъёмник внутри двери (наиболее употребительный вариант), на дверном корпусе или же на отдельном подрамнике.

Конструкция устройства с электроприводом включает собственно приводной механизм, систему управления поднятием / опусканием стёкол и подъёмный механизм. Привод состоит из электромотора, конструктивно выполненного в одном блоке с червячной / зубчатой ​​передачей. Именно двигатель и является сердцем подъёмника, формируя необходимое для движения стекла усилие. Если используется червячная передача, то движение в движении стекло руками не удастся, поскольку редуктор червячного типа работает только в одном направлении, передавая момент движения от червяка к приводному колесу. Если попытаетесь вращать окно в противоположном направлении - червячная передача просто заблокируется. Если с мотором всё более-менее понятно, то подъёмный механизм, отвечающий за перемещение стекла, может иметь разную конструкцию.Самые распространённые подъёмники - тросовые, реечные и рычажного типа. Рассмотрим их более подробно.

Тросовый подъемник представляет собой гибкую конструкцию (трос, иногда - ремень с зубцами или цепь), натянутую между роликами во внутренней части двери. Вращаясь, приводной барабан приводит в движение подъемник посредством наматывания на ролик одной стороны гибкого элемента, вторая при этом разматывается. А поскольку подъёмник жестко соединён со стеклом (обычно - посредством специальных пластин), последнее тоже начинает двигаться, опускаясь или поднимаясь.

В стеклоподъёмниках рычажного типа приводным устройством, соединяющим рычаг со стеклом, на конце которого расположен ползун и закреплена пластина. Различают одно- и двухрычажные механизмы. Последние более надёжные, поскольку перемещать стекло более равномерно и без ощутимых рывков. Приводной механизм вызывает передачу импульса движения от электродвигателя к колесу, которое соединено с рычагом. Вращаясь, оно приводит в движение рычаг вместе со стеклом. Двухрычажные конструкции могут снабжаться двумя колёсами.

Реечный подъёмник состоит из неподвижной рейки с зубцами, которая соединена с направляющей пластиной. Последняя, ​​двигаясь по рейке вверх / вниз, обеспечивает функционирование механизма. Приводная шестерня изготавливается на конце пластины и соединена с зубчатой ​​рейкой. Перемещение стекла в заданном направлении осуществляется благодаря направляющим желобам, установленным в дверной рамке. Такой стеклоподъёмник для машины используется реже первых двух разновидностей, поскольку обладает достаточной массой.

Не работает стеклоподъемник на ваз 2114

Штатно, на автомобиле ВАЗ-2114, устанавливаются только два стеклоподъёмника на правую и левую сторону передних дверей. При выявлении неисправности проверить отказом в работе обоих стеклоподъёмников, в первую очередь придётся тридцати амперный предохранитель F6, расположенный в монтажном блоке под капотом автомобиля.

Если он перегорел, то его нужно заменить на новый. Ну, а водителю, придётся искать причину выхода из строя этого предохранителя, ведь этого не сделать, то и новый предохранитель точно также сгорит.При поиске места короткого замыкания необходимо учитывать, в какой момент сгорает предохранитель. Если это происходит при включении стеклоподъёмника в работу, то вероятнее всего короткое замыкание под обшивкой двери, а если предохранитель сгорает сразу после включения зажигания, то скорее всего проводка замыкает на массу, где-то от монтажного блока до обшивки дверей.

Слабым местом, приводящим к перетиранию, изоляция проводов идущим к электродвигателю стеклоподъёмника, является переходной пучкой проводов из салона под обшивку двери. Поэтому это место нужно проверять в первую очередь.

Если предохранитель цел, то придётся снимать обшивку дверей и проверить напряжение на контактах в штек разъёмах проводов подходящих к электродвигателю стеклоподъёмника. Сделать это можно очень просто при помощи контрольной лампочки (один провод на контакт, вторая масса, если лампочка горит, значит, напряжение есть). При наличии напряжения и неработающем электродвигателя стеклоподъёмника его придётся заменить.

Кроме предохранителя, причиной не рабочего состояния стеклоподъёмника может стать выход из строя реле К5, расположенного в монтажном блоке.Не рабочее реле, обычно, меняют на новое. Иногда электродвигатель стеклоподъёмника перестаёт работать в результате коробления термобиметалического предохранителя, встроенного электродвигателя для защиты его от перегрузок.

Также, причиной неработающего стеклоподъёмника, могут стать и механические неисправности. К ним относятся: выход из строя червячного редуктора, служащего для понижения частоты вращения вала электродвигателя и неполадки, связанные с тросовым приводом. В процессе эксплуатации трос стеклоподъёмника вытягивается и увеличивается в длине, что приводит к неполному опусканию бокового стекла.Кроме этого удлинённый трос может соскочить с направляющих роликов и тогда приводить в движение боковое стекло становиться нечем.

Основные неисправности стеклоподъёмников

Главный принцип работы электростеклоподъёмников - невозможность их использования, если в замке зажигания отсутствует ключ, который к тому же должен находиться в положении «ON». Когда это условие соблюдено, но при нажатии на кнопку стеклоподъемника окна не опускаются (или, если они находились в закрытом состоянии, не опускаются)Диагностика механизма, направленная на поиск поломки с целью ее устранения, выполняется в таком порядке:

  • для начала следует проверить работоспособность автоматического выключателя и целостность предохранителя - часто он из-за чрезмерной нагрузки просто перегорает;
  • если отказываются подниматься / опускаться механизмы, расположенные только на задних дверях, при этом блоке подаёт признаки жизни (не работают дверные кнопки стеклоподъёмника), нужно проверить тестером, имеется ли напряжение на входных клеммах механизма;
  • если диагностика стеклоподъёмного механизма не дала результатов, тщательно проверить электропроводку - при обнаружении повреждений целостности провода нужно восстановить;
  • если имеется проблема с управлением одним из четырёх инструментов, подаваемых с БУ, проделайте ту же операцию, нажимая непосредственно на дверные кнопки. Стекло начало двигаться, значит всё дело в неисправном или сбоящем ЭБУ;
  • очень часто стеклоподъёмный механизм не работает из-за поломки электромоторчика. Начать его тестирование следует с клемм, которые проверяются на наличие / отсутствие напряжения, проверить нужно и электропроводку, для чего требуется детальная схема электрооборудования автомашины;
  • вполне вероятно, что окно передвигается рывками или вообще стопорится из-за появления механических дефектов на направляющих, которые используются для перемещения стекла.Возможно, на направляющие просто налипло большое количество грязи и пыли, которые со временем затвердели настолько, что не дают свободно перемещаться исполнительному механизму.

Отметим, что наиболее частыми причинами выхода из строя являются обрывы проводки, соединяющие блоки и системы стеклоподъёмника, а также поломки самого приводного мотора. Эти неисправности обычно проявляются при чрезмерно активном механизме эксплуатации. Отметим, что если вы ранее никогда не имели дела со стеклоподъёмниками, на самостоятельный поиск неисправности может уйти немало времени. Поэтому, если есть такая возможность, доверьте эту работу профессионалу, специализирующемуся на электрической части

Это обойдётся дороже, но если принять во внимание временные потери, оказаться несущественными

Строго говоря, проблемы с электрической частью у этих узлов случаются намного реже механических поломок. Откровенно слабым местом являются пластиковые детали, которые используются в шестернях, рейках и других элементах механизма.Усиленному износу подвержено зубчатое колесо, а его неработоспособность определить легко - если мотор работает, но стекло стоит, как вкопанное (может иметь место подёргивание). В таких случаях потребуется замена колеса, что потребует демонтажа дверных панелей. Если колесо развалилось на части, необходимо найти и извлечь все его обломки, после чего извлечь старую и установить новую деталь. В СП с тросовым механизмом является поломка больших нагрузок, больших перепадов температур (например, зимой).При обрыве троса проблема решается его заменой. Относительно редко неработоспособность стеклоподъёмника возникает из-за поломки рычагов, которые также следует заменить на новые.

Основные неполадки в работе стеклоподъемника

  • Основные неполадки в работе стеклоподъемника
  • Причины неисправности стеклоподъемников
  • Устраняем механические поломки стеклоподъемников

Хорошая комплектация автомобиля подразумевает наличие электрических стеклоподъемников.Такая функция уже не является чем-то особенным, однако она очень ценится владельцами автомобилей за удобство. Когда начинают работать стеклоподъемники, они начинают работать на кнопки, когда они начинают работать. Чтобы разобраться в причине этого, необходимо получить знания о системе стеклоподъемников, о том, как она функционирует, и только после этого начинать искать поломки.

Причины неисправности стеклоподъемников

Стеклоподъемники можно привести в действие только тогда, когда ключ находится в замке зажигания и повернут в положение «ON».Когда при нажатии на кнопку опускания / поднимания стеклоподъемников нет никакого результата, логично предположить, что произошла-то поломка. Чтобы устранить неисправность, нужно понять, какова причина ее возникновения. Необходимо проверить систему стеклоподъемников, чтобы проверить вышедшую из строя деталь; для этого проводим следующие действия:

1. Если электрические стеклоподъемники не работают, нужно проверить автоматический выключатель либо предохранитель - возможно, он перегорел.

2. Не работают только задние стеклоподъемники, либо есть реакция только с главного блока (то есть кнопки на дверях не работают), необходимо проверить наличие напряжения на клеммах стеклоподъемника.

3. Если поломка в системе стеклоподъемников вы не выявили, то необходимо просмотреть провода, которые соединяют элементы стеклоподъемника. Если был обнаружен разрыв провода, его нужно восстановить.

4. Если не получается опустить / поднять только одно из стекол с помощью главного блока управления стеклоподъемниками, это можно сделать, используя кнопки, расположенные под обшивкой двери.Если таким путем все получилось и стекло движется, то проблема в блоке управления.

5. Еще одной причиной неисправности стеклоподъемников является неработоспособность электрического моторчика. Тогда следует проверить наличие напряжения и проводку, и тут нужны будут схемы электрооборудования машины.

6

Стоит обратить внимание на наличие механических повреждений направляющих, по идет передвижение бокового стекла

Чаще всего владельцы автомобилей сталкиваются с неисправностями по частям проводки, которая соединяет элементы системы стеклоподъемников, а также электрические моторчиков.Основной причиной их неисправности является очень активное использование стеклоподъемниками, а также износ проводки. Вам потребуется немало времени, чтобы найти образовавшуюся неисправность в системе стеклоподъемников. Существует и запасной вариант - вы всегда сможете обратиться к специалисту, который занимается электрической частью машин, и он все сделает сам. Такой вариант очень удобен, если у вас нет времени самому решить такую ​​проблему.

Устраняем механические поломки стеклоподъемников

С электрической частью системы стеклоподъемников случается меньше неисправностей по сравнению с механической частью.Очень слабыми местами стеклоподъемников считаются элементы из пластмассы, которые нужны для производства реек, шестерней и других пластмассовых частей стеклоподъемников. При эксплуатации стеклоподъемников может повредиться зубчатое колесо, которое необходимо заменить.

Определить эту поломку достаточно сложно - вы слышите, что двигатель работает, однако стекло не движется. Скорее всего, зубчатое колесо крутится в холостую и не прокручивает устройство управления положением стекла. Для того чтобы произвести замену зубчатого колеса, нужно разобрать дверные панели и достать оттуда остатки зубчатого колеса. Затем производим замену неисправной части. Если все прошло успешно и стекло перемещается, то дверную панель можно закрыть.

Возникающие неисправности тросовых стеклоподъемников такие же, как и в ручных приводах. Одной из главных неисправностей в таких стеклоподъемниках является обрыв троса. Такая неисправность может из-за истечения срока службы устройства, резкого перепада температуры в зимнее время. Когда происходит обрыв троса, то его нужно менять на новый. Последним видом неисправностей является поломка рычагов, но такой тип встречается довольно редко.Однако если она случилась, то рычаги необходимо менять на новые.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

Как открыть окно при неработающем СП

Иногда проблемы возникают в пути, а возможности самостоятельного диагностирования, и тем более ремонта, максимально ограничены. Как в подобных случаях поднять стекло, если стеклоподъемник отказывается? Мы собрали небольшую подборку советов, которые помогут вам выйти из такой неприятной ситуации:

  • достаточно отвертки или плоскогубцев, чтобы снять дверную обивку. Это позволит отсоединить стекло от исполнительного механизма, после чего его можно будет поднять или опустить руками. Чтобы зафиксировать его в верхнем положении, стекло придётся подпереть чем-нибудь подходящим, хотя бы палкой. В таком состоянии можно эксплуатировать машину несколько дней, пока не появится возможность проведения полноценного ремонта;
  • часто удаётся поднять стекло вручную, зажав его между ладонями рук и с усилием потянув вверх. Если край окна не виден, нужно будет снять резиновые прокладки, а если это не поможет - приступать к предыдущему пункту;
  • часто неработоспособность СП вызвана банальным разрядом АКБ, особенно после длительного простоя.Проблема решается подзарядкой аккумулятора. Можно попробовать «одолжить» его у соседа, хотя бы для поднятия стекла. «Вверх», иногда стекло действительно начинает понемногу подниматься;
  • поднять опущенное стекло, если не работает стеклоподъёмник, можно варварским способом, называемым «рыбалкой». Он заключается в использовании достаточно прочного крючка, который протискивается в промежутке между дверью и окном. Водя его вниз / вверх и в стороны, можно зацепиться за исполнительный механизм и попробовать тащить стекло вверх этим крючком;
  • если СП не реагирует на ваши действия, нужно проверить, поступает ли питание к электромоторчику. Делается это следующим образом: а - верхний плафон, после чего нажмите кнопку стеклоподъёмника. Если питание на мотор поступает, интенсивность свечения на мгновение снизится. В этом случае можно попытаться реанимировать двигатель, на кнопку ЭСП и ударив кулаком с немаленьким усилием по ручке, посредством вы открываете дверь.Иногда это помогает - если причина кроется в подклинивании червяка из-за изношенных зубьев пластиковой шестерни редуктора. Обычно это происходит в крайних (чаще нижнем) положениях стекла;
  • если стеклоподъёмник не опускается, причина может скрываться в пробитой электропроводке. В таких случаях необходимо открыть дверца и вынуть кожух с проводами. Чтобы избежать контакта, понадобится помощь друга, который утопит кнопку СП, а вы в это время поочерёдно будете дёргать каждый из проводов. Если стекло задёргается - вы нашли неисправность, и даже сможете самостоятельно устранить;
  • Вниз ». Если стекло поднимется, опустить его до выполнения ремонта, можно будет, выполнив функцию повторно.

Надеемся, что эти советы помогут вам временно решить проблему неработоспособного электростеклоподъёмника.

Электростеклоподъемники для ВАЗ 2110

Многие обладатели автомобилей ВАЗ 2110 стремятся сберегать на ремонте разных деталей тс. Заместо воззвания в спец мастерские они ремонт без помощи других. Что касается электронных стеклоподъемников, их лучше сходу поменять, не растрачивая время на восстановительные работы. К тому же, стоят эти механизмы не очень недешево.

В автомагазинах сейчас можно отыскать одиночные комплекты, которые предназначены специально для ВАЗ 2110. В отличие от стандартных наборов эти комплекты содержат в себе всего один двигатель-редуктор, которого довольно для подменыанного сломанного узла.

Проблемы с электрикой

Начинать диагностику неисправности лучше с проверки состояния предохранителя, который отвечает за работу стеклоподъемников в ВАЗ 2110. Обычно он стоит под номером F5. При необходимости предохранитель необходимо заменить новым. Если же он целый, приступайте к следующему этапу. Вам понадобится 12-вольтовая лампочка с двумя проводами, подходящими к ее плюсу и минусу.

Присоедините провода к клеммам моторчика механизма поднятия стекла и нажмите кнопку. Если лампочка загорится, проводка в порядке, а если нет, начните просматривать провода на предмет разрыва. Также не забудьте проверить соответствующее реле.

Еще одна проблема с цепью электрической проводки - это когда окно открывается по открыию на кнопку, но после ее отпускания стекло вновь поднимается. В некоторых случаях кнопка не работает, пока не выключишь-включишь зажигание. Эти признаки указывают на неисправность кнопки, поэтому можно попробовать снять ее и зачистить контакты, при необходимости заменить новой.

В чем причина проблемы

Иногда неисправности, как таковой, нет. Например, стеклоподъемники могут отказать в сильном морозе, но подобными проблемами вызывает и другая электрика. Поэтому специалисты советуют не экономить на покупке / аренде и отоплении гаража. Но где чаще встречаются механические неисправности.

Если у вас есть подозрение на поломку, сначала необходимо проверить ЦБКЭ - это персональное новшество АвтоВАЗа, которое осуществляет работу пакета электрики.Сначала нужно убедиться в работоспособности предохранителя. Если все нормально, разбираем двери, вооружаемся мультиметром и производим замер вольтажа на клеммах двигателя стеклоподъемника. Если напряжения нет, то:

  1. Возможна неисправность блока управления стеклоподъемником (кнопка открытия и закрытия окна расположенная на двери).
  2. Проблема кроется в соединении разъемов проводов.
  3. Отказал ЦБКЭ.
  1. Залип, либо же западает моторчик подъема стекла.
  2. Трос стеклоподъемника уже отжил свое и нуждается в замене.
  3. Перекос самого стекла, при полной исправности остальной системы.

Все вышеуказанные поломки встречаются примерно с равной периодичностью, за исключением перекоса стекла, случается заметно реже.

Самостоятельное определение поломки электростеклоподъемника может быть серьезно затруднено. Во-первых, сложно диагностировать проблему ЦБКЭ. Устройство разработано таким образом, что один из кабелей является многофункциональным.Это может быть:

"Суть многофункциональности" заключается в том, что некоторые проводники способны работать полярность, если соответствующая команда от ЦБКЭ. Указанные пары могут одновременно управлять боковыми зеркалами, центральным замком, обеспечивать подачу тока и т. д.

Для диагностики неисправности ЦБКЭ необходимо выполнить прозвонку Х1-4 или Х1-6, который является многофункциональным на конкретном автомобиле. При этом следует нажимать и на кнопку подъема / опускания стекла.Если мультиметр зафиксирует электричество при активации кнопки, значит все хорошо. Также нужно проверить и гнезда № 1, № 5, № 11 и № 13. Если во всех случаях отмечается наличие тока и корректная работа системы - значит, причина кроется не в ЦБКЭ.

Что касается блока управления электростеклоподъемниками, здесь, скорее всего, выявить неисправность не получится. Сделать это можно в том случае, если он обеспечивает работу всех подобных устройств в автомобиле, а значит, его можно прозванивать сколько угодно, но подтвердить его можно и выяснить, где именно он отказал.Единственный реальный выход в такой ситуации - обращение к специалистам на станции технического обслуживания. С большой вероятностью, без диагностического оборудования обойтись не получится.

Ремонт задана конкретной неисправностью и не всегда возможен в домашних условиях. Если речь идет о перекосе стекла или плохом контакте проводника - это не проблема. Также можно самостоятельно заменить и износившийся тросик стеклоподъемника, достаточно лишь приобрести новый на ближайшем авторынке.Если же неприятность кроется в блоке управления стеклоподъемниками либо же в ЦБКЭ, тогда без обращения в сервисный центр не обойтись. Самостоятельный ремонт электроники в таком случае невозможен.

Причины неисправности

Итак, мы плавно подошли к вопросу неисправностей. Как быть, если стеклоподъемник не может опускаться или подниматься? Перед тем, как снять стеклоподъемник, разбирать и починить его в своем авто, давайте разберемся в основных причинах.Если не работают задние стеклоподъемники или передние, причина может иметь как электрический, так и механический характер.

Подробное устройство системы ЭП

Сбои в электрике

В первую очередь, если перестал работать стеклоподъемник, необходимо произвести диагностику предохранительного элемента, отвечающего за функциональность системы. Если вы поймете, что не работает электростеклоподъемник из-за предохранителя, то его нужно просто заменить. Но если предохранитель рабочий, то нужно будет замерить напряжение на клеммах электромотора.Такую задачу можно осуществить при помощи обычной лампы на 12 вольт или используя тестер.

Если вы обнаружите, что не работает водительский стеклоподъемник или на любой другой двери из-за напряжения, то нужно дальше проверять:

  • проводку;
  • реле;
  • блок управления системой.

Иногда автовладелец думает, что после открытия стекла он автоматически начинает закрываться, пока в замке зажигания не повернется ключ.Как правило, в этом случае проблема заключается в контактах, которые следует зачистить. Значительно реже, но все же бывает, что ремонт электростеклоподъемников включает в себя замену или ремонт кнопки.

Механические дефекты механизма

Если после измерения напряжения вы поймете, что ток в системе есть, но при этом не опускается или в принципе не работает стеклоподъемник, вероятнее всего, проблема механическая. Как правило, в таком случае устройство что-то мешает, поэтому придется разбирать дверь и искать причину.Значительно реже причина кроется в вышедшем из строя электродвигателя (автор видео - канал В гараже у Сандро).

Как поднять стекло, если сломался ЭП, - вариантов несколько:

  1. Приобрести ремкомплект стеклоподъемника и отремонтировать устройство, после чего полноценно пользоваться системой.
  2. Попробовать взять руками стекло с двух сторон и потянуть его вверх. Если стекло падает после поднятия, то придется разбирать дверь и подставлять под него опору соответствующего размера.
  3. Если руками поднять стекло не получается, можно взять рыболовецкий крючок на леске и опустить его в карту двери. Вам необходимо попытаться поддеть стекло и поднять его.

Ремонт стеклоподъемника

Всем известно, что все в жизни не вечно, исключением не становится и стеклоподъемники боковых стекол в этой автомобильной ваз. Благо то, что в наших, отечественных автомобилях ремонт механических стеклоподъемников значительно упрощен, нежели в достойных подрожанию «иномарках».Да и обслуживание стеклоподъемника отечественного гораздо дешевле в плане запчастей нежели зарубежного. Необходимо подвязать в том месте, которое на (Рис.1) показано стрелкамиРис.1 опускающая стекло; 2 - фиксатор и облицовка; 3 —специальная розетка; 4 —главный механизм стеклоподъемника; 5 - кронштейн ролика; 6 —специальный винт; 7 - пластина прижимающая трос; 8 - специальный кронштейн; 9 - само стекло; 10 - трос; 11 - нижний ролик троса; 12 - болт; 13 - ролик натяжки тросаДелается это в том случае, если стеклоподъемник не снимается для замены.Теперь можно приступать к снятию стеклоподъемника. Для начала необходима общая ремонтная подготовка автомобиля. Затем необходимо снять пластины, которые необходимо снять, чтобы вставить торцевый ролик в упора стекло. (Рис.2) Рис.2Необходимо поочередно с оставшихся трех роликов снять трос. (Рис.3) Рис.3Гайки, крепится механизм опускания и поднимания стекла, следует открутить накидным или торцевым ключем на 8мм.(Рис.4) Рис.4Во внутренней дверной панели имеется специальное технолоническое отверстие, через него необходимо вынуть стеклоподъемник с заранее опущенным стеклом. (Рис.5) Рис.5Затем установить стеклоподъемник обратно. Установка, действует в обратном порядке, придерживаясь разборки. Трос стеклоподъемника необходимо смазать пластичной смазкой. Отвязываем проволку, привязанную при разборке, которая фиксирует трос, а затем регулируем натяжение. Трос натягивается перемещением ролика, а затем проверяется плавность хода привода.Качественный автосервис автомобилей Ауди выполнит ремонт вашего автомобиля. Опытные специалисты из компании АВТОСЕРВИССПЕКТР выполнят качественный ремонт ауди по доступной цене. На все работы дается гарантия. Приехав к нам один раз, Вы навсегда забудете о поломках вашего автомобиля.

Принцип функционирования автомобильного стеклоподъёмника

Возможность переключения между подъёмом и опусканием стёкол осуществляется благодаря оснащению электромотора реверсной системой питания.Конструктивно изменение движения движения осуществляется либо через реле, либо через выключатель. Стеклоподъёмники последних поколений устроены более сложно, что необходимо увеличения безопасности их использования и увеличения комфорта. Функции современных механизмов автоматического подъёма / опускания стёкол:

  • равномерное движение в одном из направлений до конечной точки;
  • дискретное движение (например, на дюйм) в ту или иную сторону;
  • замедленная блокировка механизма;
  • возвратное движение (применяется, чтобы успеть убрать из оконного проёма часть тела).

Блок управления стеклоподъёмником - мозги устройства, включающие, кроме управляющей микросхемы, реле электродвигателя, выключатели и электропроводку, соединяющую БУ с дверным замком и крышкой верхнего люка. Оно будет перемещаться в заданном направлении. Как только выключатель будет переведен в реверсное положение, остановится. То же самое произойдёт, если ЭБУ электростеклоподъёмника соответствующий сигнал от платы двери.

Основная проблема, касающаяся использования режима одного касания, заключается в высокой вероятности получения травмы ребёнком, который высунулся из окна, даже частично. Режим возврата позволяет предотвращать подобные ситуации. Для этого к якорю электромотора монтируется один коммутатор, задача которого - специальный сигнал с параметром скорости вращения силового агрегата. Если во время закрывания окна компьютер зафиксировал снижение скорости работы двигателя ниже определенного значения, он немедленно подаст на изменение направления движения стекла до его полного опускания.

Блок управления в состоянии рассчитать текущее положение окна на основании подсчёта количества импульсов. Эта информация используется, чтобы не допустить реверсирования движения окна, если оно полностью закрывается или, наоборот, опускается. Однако ЭБУ должно знать исходное положение окна. Для этого производят операцию инициализации, заключающуюся во включении электромоторчика до момента полного открытия, после чего производится обратная операция - его закрытие. Без инициализации стеклоподъёмники перестанут работать в режиме «в одно касание».

Некоторые модели стеклоподъёмников оснащаются датчиком Холла, упрощающим определение текущей скорости движения стекла. Еще один распространённый способ контроля скорости - слежение за величиной двигателя двигателя тока, которое используета скорости вращения вала моторчика. Режим «медленная блокировка» используется, если требуется полностью заблокировать транспортное средство посредством команды, посланной дистанционно с инфракрасного пульта. Функция использует связь между БУ стеклоподъёмником / верхним люком и дверным замком.Очерёдность срабатывания следующая: окна, люк, двери. В случае необходимости имеется возможность задействовать режим охраны - в этом случае стёкла будут закрываться по одному - это сокращение мгновенное потребление тока (по сравнению с одновременным закрыванием).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
