Как работает выжимной подшипник сцепления видео: Выжимной подшипник сцепления – как работает, поломки и замена + видео » АвтоНоватор

Замена выжимного подшипника сцепление своими руками: видео

Сцепление – один из самых важных узлов автомобиля с механической коробкой передач. Оно служит для плавной передачи крутящего момента от двигателя к трансмиссии. Но со временем даже сцепление может выйти из строя и наиболее частой причиной этому становится поломка выжимного подшипника. Снижение мощности авто, проблемы с включением передач – устранить эти неполадки поможет замена выжимного подшипника. Подробнее о том, как заменить выжимной подшипник своими руками, и пойдет речь в данной статье.

Содержание

1. Устройство выжимного подшипника
2. Признаки неисправности
3. Автомобиль не тянет
4. Трудно включаются передачи
5. Педаль сцепления стала тугой
6. Автомобиль буксует
7. Последствия несвоевременной замены
8. Что нужно для работы
9. Видео – Как выбрать выжимной подшипник
10. Инструкция замены выжимного подшипника
11. В качестве заключения
12. Видео – Как заменить выжимной подшипник сцепления

Устройство выжимного подшипника

Эффективность сцепления существенно снижается без выжимного подшипника, который, отвечая за отключение и своевременное включение сцепления, принимает на себя большую нагрузку. При нажатии на соответствующую педаль подшипник давит на лепестки корзины сцепления. Расположена деталь на самой оси вращения.

Если рассматривать основные типы подшипников, то их немного: механический и гидравлический.

1. Механический или роликовый. Считается более дешевым и простым в конструкции.

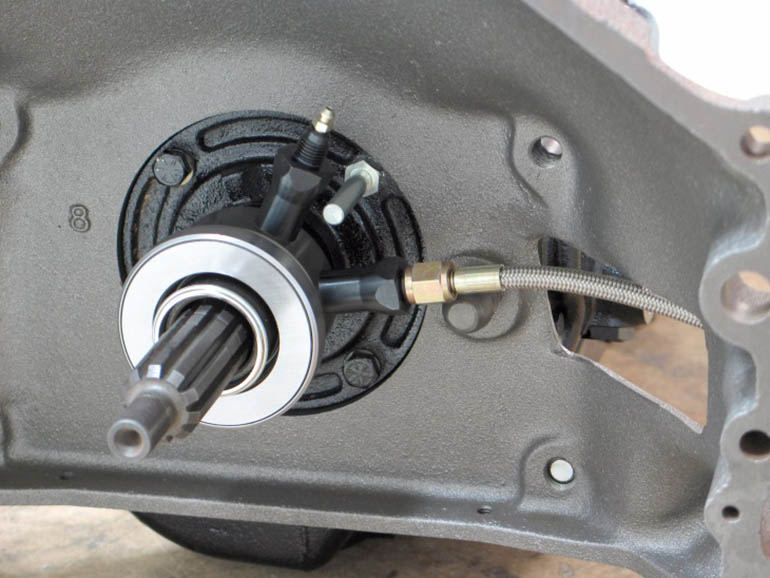

2. Гидравлический. Срабатывание происходит за счет гидросистемы, поэтому водителю не нужно прилагать много усилий.

Но принцип действия выжимного подшипника не зависит от вида. Работа механизма остается неизменной:

• к маховику прижимается ведомый диск сцепления, обеспечивая тем самым надежный контакт деталей;
• на ведущий диск давит специальная диафрагменная пружина;
• внутренние лепестки пружины прижимается механическим или гидравлическим подшипником;
• инициация движения выжимного осуществляется за счет вилки сцепления. Это и приводит к разъединению дисков (ведомого и ведущего).

Выжимной подшипник, как и все элементы сцепления, постепенно изнашивается, поэтому рано или поздно его приходится менять. Если проигнорировать плановую замену, то водитель рискует столкнуться с признаками вышедшего из строя подшипника. А это может привести к более серьезным поломкам.

Признаки неисправности

О неисправности выжимного подшипника можно узнать по изменению поведения автомобиля. Нужно лишь обращать внимание на все возникающие проблемы, например, на снижение мощности двигателя или трудности при включении определенных скоростей. Ниже описаны самые распространенные признаки.

Читайте также: Замена масла в АКПП

Автомобиль не тянет

Работоспособность и эффективность коробки передач заметно снижается. Это приводит к тому, что водителю трудно быстро и правильно переключить скорость. Отсюда и другие признаки: усложняется обгон и маневры на дороге.

Трудно включаются передачи

Как правило, проблемы возникают при включении любой скорости, в том числе и задней. Появление даже незначительных затруднений говорит о скором выходе из строя подшипника. Игнорирование симптома приведет к тому, что через некоторое время невозможно будет включить ни одну передачу.

Педаль сцепления стала тугой

Увеличение усилия, прилагаемого при выжимании педали сцепления, создает некий дискомфорт, с которым многим автомобилистам проще смирится, чем обращаться в сервис. Но игнорирование возникшей проблемы – это не лучшая идея. Обязательно нужно заменить выжимной подшипник.

Автомобиль буксует

Поначалу пробуксовка возникает очень редко, но со временем ее частота увеличивается и в итоге это происходит при каждом переключении скорости. Появление пробуксовки должно стать поводом для замены упорного подшипника сцепления.

Последствия несвоевременной замены

Игнорирование любых неисправностей со временем приведет к более серьезным поломкам и выход из строя выжимного подшипника – не исключение. Может возникнуть следующее:

• из-за сильного перегрева разрушается накладка диска сцепления;
• появление посторонних шумов;
• повреждение вилки;
• нарушение целостности лепестков пружины;
• деформирование втулок направляющих.

На заметку! Чтобы не переплачивать за ремонт, нужно реагировать на появление первых подозрительных звуков в работе сцепления.

Что нужно для работы

Решившись на самостоятельную замену отжимного подшипника, следует заранее подготовить все необходимое для ремонта:

• новый подшипник, конечно же;
• плоская отвертка;
• ключи гаечные;
• WD-40;
• смазка «Шрус-4»;
• рабочие перчатки.

Можно обойтись и без специальной смазки, но с ее помощью можно продлить жизнь новому подшипнику. Как только все будет готово, можно приступать к замене.

Видео – Как выбрать выжимной подшипник

Инструкция замены выжимного подшипника

Несмотря на кажущуюся трудность, в замене элемента сцепления нет ничего сложного. К тому же и времени эта процедура займет немного. Нужно лишь четко следовать пошаговой инструкции. Ниже приведена инструкция замены выжимного на примере автомобиля ВАЗ 2110.

Шаг 1. Отсоедините клеммы аккумулятора, а затем снимите его.

Шаг 2. Снимите также воздушный фильтр. Он будет мешать.

Шаг 3. Выкрутите верхнюю гайку стартера.

Шаг 4. При помощи двух ключей на 17 расконтрите гайки на тросике сцепления.

Шаг 5. Вытащите трос сцепления с вилки и уберите его в сторону, чтобы не мешал.

Шаг 6. Выкрутите по кругу болты крепления коробки передач.

Шаг 7. Снимите верхнюю декоративную защиту из пластика.

Шаг 8. Установите специальную конструкцию для вывешивания двигателя. Только после этого можно продолжать работу.

Шаг 9. Снимите два передних колеса.

Шаг 10. Демонтировав декоративную крышку, выкрутите гайку крепления наружной гранаты.

Шаг 11. Сняв защиту, поднимите автомобиль еще выше. Затем при помощи металлической щетки очистьте поверхность в районе сливной гайки.

Шаг 12. Выкрутите сливную пробку. Для этого нужна головка на 17.

Шаг 13. Слейте масло и закрутите пробку обратно.

Шаг 14. Открутите два болта, которые держат шаровую опору.

Шаг 15. Надавите монтировкой на стойку, чтобы освободить шаровую от шпилек. По возможности выполняйте это действие с напарником.

Шаг 16. Используя монтажку, аккуратно выдерните из коробки передач ШРУС.

Шаг 17. Снимите ШРУС. Делайте это аккуратно, чтобы не повредить пыльники. Затем повторите процедуру на другой стороне.

Шаг 18. Выкрутите все болты крепления кожуха.

Шаг 19. Снимите и уберите кожух.

Шаг 20. Демонтируйте тягу.

Шаг 21. Головкой на 17 открутите нижний болт крепления стартера.

Шаг 22. Демонтируйте стартер, отсоединив перед этим от него фишки.

Шаг 23. Отключите фишку датчика скорости и заднего хода.

Шаг 24. Выкрутите два кронштейна задней подушки. Придерживайте болты другим ключом, чтобы тот не проворачивался.

Шаг 25. Выкрутите болты крепления подушки, а затем снимите ее.

Шаг 26. Подставив упор под коробку передач, открутите гайку крепления второй подушки. Потребуется головка на 17 с удлиненным воротком.

Шаг 27. При помощи монтажки немного расшатайте коробку и попытайтесь снять ее.

Шаг 28. Медленно опустите коробку вниз, стараясь не повредить лепестки первичного вала.

Шаг 29. Осмотрите все элементы сцепления.

Шаг 30. Как видите на фото, выжимной подшипник заклинило. Спасет только замена.

Шаг 31. Также осмотрите корзину сцепления на предмет наличия повреждений.

Шаг 32. Смажьте литолом рабочую поверхность нового подшипника.

Шаг 33. Смазав шлицы литолом, установите новый подшипник.

Шаг 34. Произведите установку сцепления в обратном порядке, не забыв обработать смазкой все крепежные элементы.

Шаг 35. Коробка стоит на месте и все практически готово, нужно лишь залить масло в систему.

Шаг 36. Как видите, теперь педали сцепления и тормоза находятся на одном уровне. Это значит, что замена прошла успешно. Осталось проверить, как переключаются передачи и, собственно, провести тест-драйв. На этом все!

В качестве заключения

Срок эксплуатации выжимного подшипника составляет 150 тыс. км, но в зависимости от производителя и условий вождения эти цифры могут меняться. Несмотря на свою долговечность, подшипниковый узел рано или поздно изнашивается, из-за чего требуется замена.

Безусловно, есть много рекомендаций, позволяющих продлить срок службы подшипника. В первую очередь, для этого нужно размеренное движение по дороге без пробуксовки и частых переключений скоростей. Более спокойная манера езды позволит сократить частоту ремонта элементов сцепления.

Видео – Как заменить выжимной подшипник сцепления

Подшипники в центре управления сцеплением

Подшипники в центре управления сцеплением

Азим Исмаил • 21 апр. 2019 г.

Если вы когда-либо водили автомобиль с механической коробкой передач, вы знакомы с процессом переключения передач и подать мощность во время движения автомобиля. Но есть Вы когда-нибудь задумывались над тем, как на самом деле работает сцепление, коробка передач и система питания в вашем автомобиле? А знаете ли вы, что в самом центре каждой операции сцепления особый компонент называется выжимным или выжимным подшипником? Рассмотрим функцию этого подшипника более подробно.

Проще говоря, сцепление позволяет контролировать мощность двигателя, когда автомобиль начинает движение, постепенно увеличивая мощность по мере отпускания сцепления. Когда вы выжимаете сцепление, чтобы переключить передачу, оно прерывает мощность, передавая ее от двигателя к трансмиссии и ведущим колесам. Итак, откуда же выжимной подшипник тут при чем?

Подшипник выключения сцепления обычно представляет собой радиально-упорный шарикоподшипник упорного типа, установленный на чугунной отливке, называемой ступицей. Подшипник скользит по втулка или полый вал у шрифта редуктора. При нажатии на педаль сцепления подшипник движется к маховику и давит на маховик. подпружиненные пальцы нажимной пластины. Это действие перемещает рычаги прижимной пластины против усилия пружин прижимной пластины, которые, в свою очередь, отодвигает нажимной диск от диска сцепления и прерывает поток мощности.

Во время передачи мощности подшипник выключения сцепления вращается вместе с нажимным диском и поглощает вращательное движение пружинных пальцев против линейное движение вилки. Когда сцепление отпущено, подшипник отодвигается от нажимного диска, позволяя пружинам диска сжиматься. к диску сцепления и зацепите маховик. После полного зацепления подшипник остается неподвижным.

Чтобы выдерживать такие высокие нагрузки, подшипники выключения сцепления заполняются смазкой при производстве и обычно не требуют обслуживания. Для получения дополнительной информации об этих полезных компонентах или если вы ищете подшипники выключения сцепления, не стесняйтесь обратитесь в местную службу снабжения, которой доверяют, в Bearing Center.
