Как разбортировать колесо в домашних условиях ваз: Несколько способов как разбортировать колесо авто своими руками

Содержание

Как разбортировать колесо автомобиля в домашних условиях

Редко какой водитель ни разу не столкнулся с проколом колеса. Если недалеко окажется автомастерская, это не становится большой проблемой, но вот если по какой-либо причине обратиться за помощью к специалисту нет возможности, ремонт придётся делать самому. То, каким образом будут производиться ремонтные работы, полностью зависит от типа используемых шин. Наиболее просто справиться с проколом можно имея колеса, в которых нет камер. Такой тип шин можно ремонтировать, даже не снимая колесо при помощи так называемой «аптечки». На пробитой «бескамерке» можно даже довольно долго ездить с условием, что повредивший её предмет находится в отверстии. В том месте, где есть прокол, будет постоянная утечка воздуха и это потребует производить постоянную подкачку. Но и в этом случае качественный ремонт можно провести только с внутренней стороны, что тоже потребует разбортировки. Камерное колесо отремонтировать без предварительного разбортирования практически невозможно. Это обусловлено тем, что пробитую камеру для ремонта необходимо сначала извлечь.

Порядок разбортировки колеса самостоятельно.

Основная сложность процесса разбортирования

Разбортировать новое колесо ни для кого не будет представлять никаких проблем, а вот с колесом, бывшим в долгой эксплуатации, придётся очень долго повозиться. Происходит это по причине того, что в процессе поездок резина как бы прикипает к диску с обеих сторон и по всей длине. И перед водителем стоит основная задача – место «прикипания» аккуратно по всей окружности отделить и не повредить резину. Наиболее часто для этих целей используют два метода:

  • Ударный способ.
  • Безударныйударный способ.

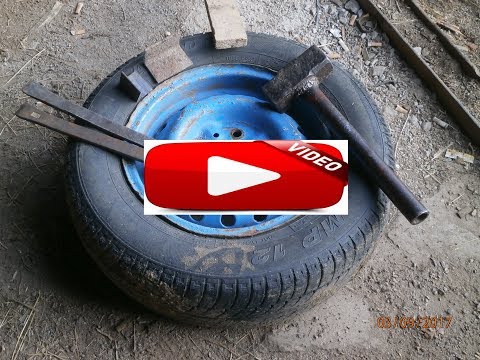

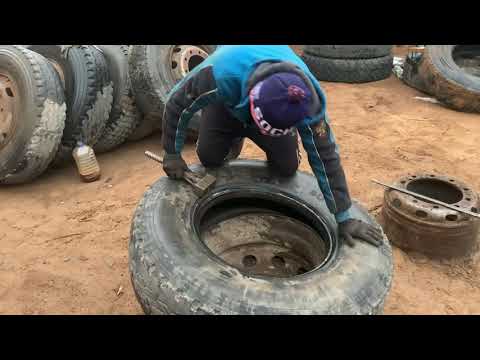

Ударный способ разбортировки колеса

Для использования данного метода нам необходимо приготовить следующие инструменты:

  • Уголок или две монтажные лопатки.
  • Кувалду.
  • Домкрат.

Данный метод подразумевает нанесение ряда ударов чем-либо тяжёлым по всей окружности колеса производя отбивку. Это должно облегчить отделение шины от диска. Сам процесс разбортировки будет выглядеть так:

  • Поддмкрачиваем автомобиль и снимаем колесо.
  • Выпускаем из колеса весь воздух, открутив золотник. После того как воздух перестаёт выходить самостоятельно, нужно встать на шину и дать выйти остаткам.
  • Произвести отбивку кувалдой по всей окружности, с обеих сторон колеса.
  • Со стороны противоположенной месту расположения золотника под диск аккуратно вводим монтажные лопатки или в случае их отсутствия уголок. Для облегчения этой операции наступаем на шину. Автомобилисты категорически не советуют в данном случае использовать отвёртку, это повышает в несколько раз угрозу нанести повреждения.
  • Вытаскиваем «на себя» при помощи инструментов кромку резины над диском и далее медленно проходим по всей окружности.
  • Вытаскиваем шину.
  • Переворачиваем колесо на другую сторону и проделываем всю процедуру заново.

Применение этого метода не требует никаких дополнительных навыков, но, применяя его, нужно быть аккуратным. В процессе ввода инструментов под диск можно не только повредить шину, но и деформировать сам диск. Если это произошло, то придётся обращаться в автомастерскую для проведения прокатки дисков.

Безударный способ

Этот метод потребует приложить несколько больше усилий, но он позволит не повредить шину и диск. Снятие шины таким образом можно провести несколькими способами. Прежде чем приступить к самой разбортировке, колесо нужно снять.

Способ 1

Для применения этого метода необходимо иметь второй автомобиль и очень прочную доску. Сам процесс отрыва резины довольно прост:

  • Кладём доску максимально близко к ободу.
  • Просим автомобиль наехать на свисающий край доски. Под весом машины кромка должна отделиться.
  • Далее уже просто отрываем шину по всей окружности, просто наступая как можно ближе к месту стыка резины и диска.
  • Колесо переворачиваем и проделываем весь процесс ещё раз.

Способ 2

В том случае если нет второго автомобиля, а бить по шине нет желания, можно прибегнуть к методу с использованием домкрата. Нам потребуются:

  • Домкрат.
  • Буксировочная стропа.
  • Гаечный ключ (большой) или же монтировка.

Приготовив необходимые инструменты, далее действуем следующим образом:

  • Снимаем колесо.
  • Укладываем на него монтировку или ключ.
  • Домкрат ставим на шину, как можно ближе к диску и с противоположенной стороны от монтировки (ключа).
  • Один из концов стропы прикрепляем к монтировке (ключу) и протягиваем его через диск к опорной пятке домкрата и снова протягиваем к монтировке и прочно закрепляем.
  • Начинаем работать домкратом, пока шина полностью не оторвётся.
  • Завершить полный отрыв можно просто ногой по всей окружности.

После отделения кромки происходит сама разбортировка. При помощи монтировки выводим край резины за диск по всему диаметру с обеих сторон и тем самым отделяем шину от обода.

Разбортировка бескамерных шин

Для «бескамерок» тоже подойдут описанные методы. Но у «бескамерок» процесс «прикипания» происходит несколько сильнее и при использовании ударного метода шанс нанести повреждения значительно увеличивается. Опытные мастера настоятельно советуют применять домкрат.

Как стало ясно из статьи, провести разбортировку можно и в условиях гаража самостоятельно, но это потребует довольно больших усилий и у этих манипуляций могут быть свои подводные камни. Таким образом, если имеется возможность обратиться в автомастерскую, то лучше всё же это сделать. Мастера имеют гораздо больший опыт и специальное оборудование.

Как разбортировать колесо своими руками в домашних условиях за 5 минут

Доступность шиномонтажных мастерских позволила подавляющему большинству водителей обходиться без знаний и навыков самостоятельной бортировки шин автомобиля. Но кому-то такое умение может помочь в ряде ситуаций. Не везде имеются шиномонтажи, далеко не все колеса позволяют движение после прокола, а кто-то может попасть в затруднительное финансовое положение, когда возможность сэкономить на посещении мастерской будет нелишней.

Содержание статьи:

  • 1 Какие бывают типы шин
  • 2 Популярные методы
    • 2.1 Ударный
    • 2.2 Безударный
  • 3 Необходимые инструменты
  • 4 Процесс самостоятельной разбортировки
    • 4.1 Бескамерные шины
    • 4.2 Камерные
  • 5 Трудности, о которых следует знать

Сама же процедура при наличии опыта и некоторых физических возможностей сложности не составит.

Какие бывают типы шин

Теоретически все шины подразделяются на камерные и бескамерные. У первого типа в покрышку вложена еще и камера, которая собственно и обеспечивает герметичность.

При качественном и точном изготовлении покрышек и дисков из современных материалов и по проверенным технологиям необходимость камеры отпадает, а вместе с ней и лишняя масса колеса в сборе, которая является неподрессоренной, то есть особенно вредной для свойств автомобиля.

Прочитай: Почему водители в бескамерные шины вставляют камеры и как это сделать

Соответственно любому автовладельцу придется сталкиваться исключительно с бескамерными покрышками. Существуют исключения, когда шина из-за старости и мелких повреждений, а также по причине коррозии диска перестает держать воздух.

Герметики помогают не всегда, поэтому чтобы не выбрасывать покрышку с еще глубоким протектором и сохранившимися боковинами в колесо вкладывают камеру. Такое редко, но еще случается.

Колесные диски под камерные и бескамерные шины тоже разные. Отличаются они размером отверстия под вентиль, а также наличием в случае бескамерного исполнения специального кольцевого выступа на полке обода – хампа.

Он предотвращает разбортировку колеса на ходу при некоторой потере давления. От полной разгерметизации никакой хамп не поможет, покрышка будет сорвана с диска.

Популярные методы

Внезапность такого события, как прокол, а также дефицит ремонтных мастерских вдоль дорог в былые времена, привели к появлению множества народных методов демонтажа покрышки с целью заменить камеру или наложить на неё заплатку.

Бескамерная резина также поддается ремонту при проколах, для этого есть соответствующие аптечки. Бывают и такие, при которых в разбортировке нет нужды. Но для надежного ремонта шину все же лучше снять.

Продолжение: Как самому отремонтировать бескамерную шину (набор жгутов и ремкомплект)

При демонтаже существуют две проблемы. Первая – это сорвать край покрышки с полки диска. По центру там имеется углубление, поэтому в него край помещается свободно, а на полке он сидит со значительным натягом.

Особенно на много походившем колесе, где коррозия металла и деградация резины вызвали прикипание шины к диску. Ситуация в случае бескамерной шины усугубляется наличием хампа, наружный диаметр которого превышает посадочный размер покрышки, борт через него придется с силой перетаскивать.

Вторая – перевести край покрышки через закраину диска. Достаточно непросто, но при наличии смазки выполняется парой монтажных лопаток. Или роликовым приспособлением монтажного станка.

Первая проблема решается различными способами, отличающимися характером приложения усилия на отрыв.

Ударный

При нанесении удара развивается большая сила, но ситуация усложнена упругим противодействием покрышки. Бьют по краю шины через проставку в виде уголка или иного предмета, исключающего разрывы резины.

Способ опасный и не рекомендуется к использованию. Но многим удается в безвыходной ситуации.

Безударный

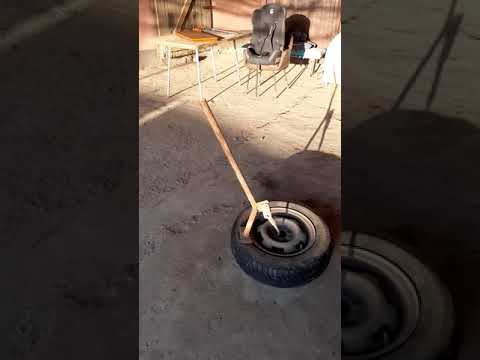

Сила прикладывается через рычаг одного из приспособлений или значительной массой в перпендикулярном к плоскости колеса направлении:

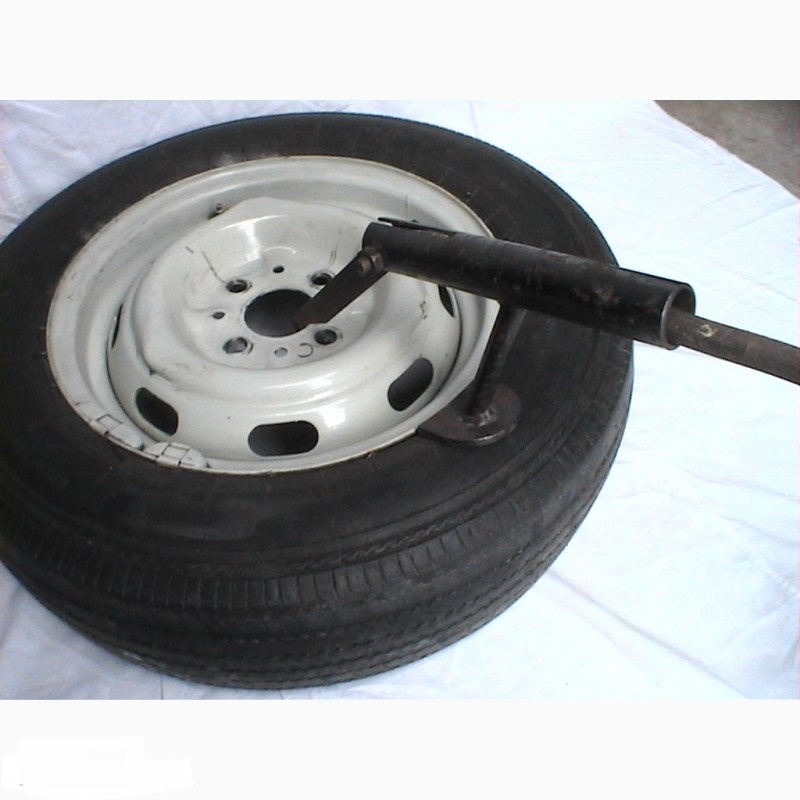

  • приспособления имеются в продаже, конструкция самая разнообразная, общий принцип в создании упора за диск и разжимании длинным рычагом края шины и полки диска;
  • можно упереться в край покрышки пяткой винтового домкрата, прикрепленного к диску петлей из троса;
  • иногда на лежащую покрышку наезжают колесом автомобиля, используя его массу.

Проще и надежнее всего заранее обзавестись приспособлением для демонтажа.

Необходимые инструменты

Для максимального облегчения работы потребуется:

  • специализированный инструмент для отрыва края шины от диска;
  • две обычные монтажные лопатки, отвертку лучше не применять;
  • смазка для облегчения отрыва и перетаскивания борта шины, лучше силиконовая, та, что на основе нефтепродуктов неблагоприятно влияет на резину, можно применить мыльный раствор;
  • отвертка для вентиля или металлический колпачок с прорезью;
  • тальк, если используется камера

Процесс самостоятельной разбортировки

Если даже колесо полностью спущено, необходимо вывернуть золотник из вентиля, и небольшое давление все равно будет мешать.

Бескамерные шины

Зазор между диском и покрышкой смачивается проникающей смазкой. Затем на колесо накладывается приспособление и производится постепенный отрыв края шины со сдвиганием его внутрь.

Не стоит делать это в одно движение, можно испортить шину. Начинать надо с противоположной от вентиля стороны.

После полного отрыва края и перетаскивания его через хамп все повторяется с противоположной стороны колеса. Борта покрышки сдвигаются к середине диска, он еще раз смазывается.

Начиная с вентиля, двумя монтировками шина перетаскивается через отбортовку диска. В эту же сторону перетаскивается второй край, действовать надо со стороны диска.

Камерные

Из-за отсутствия хампа процесс проще. Надо лишь следить, чтобы камера не попала между монтировкой и диском.

Если нет необходимости полностью снимать покрышку, достаточно после отрыва обоих бортов и перетаскивания наружного извлечь камеру для ремонта.

Трудности, о которых следует знать

Если не использовать смазку или мыльный раствор, то перетащить борт через диск очень сложно. Трение сухой резины по металлу не позволит это сделать, возрастает риск повредить резину.

При ударном методе резина своей упругостью отправляет тяжелый молоток назад с большой энергией, это опасно.

Прочитай: Как открутить секретку на колесе если потерял ключ

Даже при наличии качественного приспособления попытки одним движением оторвать борт приведут к повреждению внутреннего корда покрышки. Действовать надо в несколько приемов по окружности.

Особо осторожно надо обращаться с краями литого легкосплавного диска. Они легко ломаются, а ремонт обойдется дорого. Даже поврежденный штампованный стальной придется прокатывать и восстанавливать лакокрасочное покрытие.

Как разбортировать колесо своими руками?

Диагностика и ремонт21 ноября 2020

Содержание

  • 1 Типы автомобильных покрышек
  • 2 Особенности разбортировки колес своими руками
  • 3 Основные методы
    • 3.1 Ударный
    • 3.2 Безударный способ
  • 4 Необходимые инструменты
    • 4.1 Станочное оборудование
  • 5 Подготовительные работы
  • 6 Процесс самостоятельной разбортировки: алгоритм действий
    • 6.1 Бескамерная резина
    • 6.2 С камерой
  • 7 Возможные трудности
  • 8 Полезные советы и рекомендации опытных автомобилистов

Замена автомобильной резины требуется не только в преддверии зимы или лета. Иногда она становится вынужденной мерой. Разрыв или прокол покрышки приводит к необходимости выполнения процедуры в дороге. Перед тем как разбортировать колесо своими руками, водитель должен изучить инструкцию по осуществлению этой процедуры.

Типы автомобильных покрышек

Шины бывают:

  1. Камерными, содержащими резиновую вставку, заполненную воздухом. При разбортировке учитывают, что нельзя повреждать сосок камеры. В противном случае придется приобретать новое изделие. Борт камерной ширины неплотно прилегает к диску. Это облегчает процесс снятия колеса.
  2. Бескамерными, хорошо держащими высокое давление. Борт плотно прилегает к диску. Поэтому разбортировать такое колесо труднее.

Особенности разбортировки колес своими руками

Главной трудностью считается отсутствие необходимого оборудования. Однако некоторые домашние мастера изготавливают его самостоятельно. К другим особенностям процесса относят такие моменты:

  • нужно учитывать размеры резины, камеры, диска;
  • работу необходимо выполнять в чистом месте, в противном случае внутрь покрышки попадут загрязнения;
  • без монтажных лопаток будет сложно отделить резину от диска;
  • процедура занимает не менее 40 минут, поэтому придется набраться терпения.

Основные методы

Разбортировку колес легковушки вручную выполняют 2 способами: ударным или безударным. Выбор зависит от наличия оборудования, навыков, времени.

Ударный

Метод считается устаревшим, однако и сейчас его иногда используют для разборки бескамерных шин.

Разбортировку выполняют так:

  1. Приподнимают автомобиль, снимают колесо.
  2. Откручивают золотник, выпускают воздух. Встают на шину ногами, прыгают на ней.
  3. Отбивают резину молотком по всему периметру. Процедуру выполняют с обеих сторон.
  4. Противоположно золотнику вводят под край шины обломок рессоры или металлический уголок.
  5. Подтягивают кромку резины на себя, нажимая на уголок ломом. По мере отделения покрышки инструмент продвигают вперед с помощью монтажной лопатки.
  6. Снимают кромку колеса с другой стороны, полностью демонтируют шину.

Недостатком этого метода считается возможность повреждения диска. Поэтому придется обращаться в сервисный центр за прокаткой дисков.

Безударный способ

Первый метод подразумевает применение домкрата, крепкой лямки, лома и монтировки. В таком случае безударную разбортировку выполняют так:

  1. Демонтируют автомобильное колесо.
  2. Укладывают под шину монтировку или лом с соединенной по краям веревкой.
  3. Ставят на шину подъемник (основным упором вплотную к краю обода).
  4. Продевают веревку через диск, завязывают за подъемник 2 концами.
  5. Вращая ручку инструмента, отделяют резину. Завязанная веревка позволяет удерживать подъемник в вертикальном положении. Процедуру завершают, наступая ногой по всей окружности покрышки.

Для реализации второго безударного способа потребуются еще один автомобиль, прочная широкая доска. Разбортировку выполняют так:

  1. Выпускают воздух из камеры. Ставят планку на колесо ребром к ободу.
  2. Заезжают на доску. Под массой транспорта кромка начнет отделяться.
  3. Снимают шину, наступая двумя ногами по всей окружности. Затрагивают области, расположенные к стыку как можно ближе.
  4. Подобные действия выполняют с обратной стороной колеса.

Вместо доски можно использовать другую машину. Под весом 2 автомобилей покрышка легко отделяется от обода.

Необходимые инструменты

Обойтись только монтировкой и молотком при снятии шин не получится. Использование минимального набора инструментов приводит к повреждению колеса, которое проявляется после повторной установки изделия на диск. Для работы потребуются:

  • домкрат;
  • набор гаечных ключей;
  • стальной уголок;
  • монтажная лопатка;
  • молоток;
  • растворитель или скипидар для размягчения прикипевших участков.

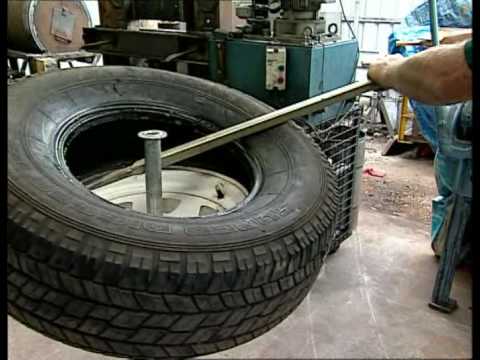

Станочное оборудование

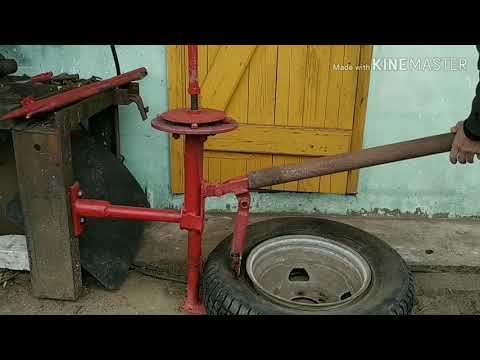

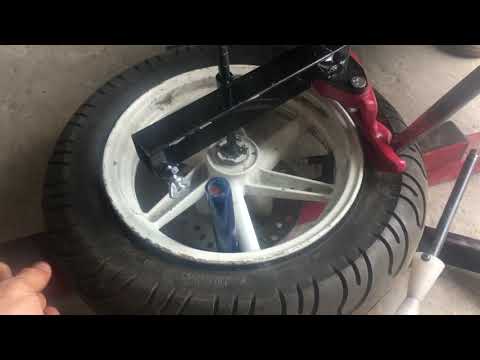

В мастерских для снятия шин используют специальные станки. Оборудование создает высокое давление, отделяющее резину от ободка. Для работы в домашних условиях можно использовать ручные станки с выдвижной тягой. Они используются для демонтажа шин любых размеров, поскольку имеют регулировочный блок. Планка выдвигается на нужную длину, фиксируется болтами.

Подготовительные работы

Разбортировку начинают со снятия колеса. Для этого выполняют следующие действия:

  1. Приподнимают автомобиль домкратом. Устанавливают баллонный ключ на гайку параллельно земле. Выкручивают фиксаторы против часовой стрелки.
  2. Срывают гайки, надавливая на ключ ногой. О правильном выполнении этой процедуры свидетельствует звук, напоминающий треск.
  3. Приподнимают автомобиль так, чтобы колесо оторвалось от земли. Гайки в это время ослаблены настолько, что их можно снять ключом. Однако колесо еще держится.
  4. Придерживая шину рукой и коленом, извлекают последнюю гайку. Снимают колесо, ставят его на землю.

После снятия колеса осматривают места соединения шины с ободом. При наличии признаков прикипания обрабатывают проблемные места растворителем.

Процесс самостоятельной разбортировки: алгоритм действий

Порядок снятия покрышки зависит от наличия камеры.

Бескамерная резина

Такая покрышка не разделена на резину и камеру. Значит, внутреннее пространство колеса заполнено воздухом. Для поддержания герметичности шина плотно прилегает к диску. По краям имеются специальные выпуклости – хампы. При накачивании колеса воздухом стык уплотняется, что усложняет процесс демонтажа. Для разбортировки нужно сорвать покрышку с места. Для этого выполняют следующие действия:

  1. Выкручивают золотник для накачивания воздуха. Заливают в полость покрышки эфир или бензин.
  2. Наносят топливо на борт шины. Поджигают его, палкой продавливают горящую резину внутрь. Это способствует возгоранию находящихся внутри бензиновых паров. Произойдет небольшой взрыв, после которого покрышка отделится от диска.

С камерой

В этом случае выполняют такие действия:

  1. Снимают колесо, приподнимая автомобиль на домкрате. Откручивают колпачок на ниппеле, спускают воздух. Прожимают места соприкосновения обода с резиной.
  2. Начинают разбортировку с противоположной золотнику стороны. Постепенно перемещают металлический уголок вдоль обода. Этот инструмент можно заменять монтажными лопатками. Они помогают правильно снять покрышку с ВАЗа, не повредив ее.
  3. Вынимают камеру, завершают процесс разбортировки.

Возможные трудности

Демонтировать новую шину несложно. Трудности возникают при работе с длительно использовавшимся колесом. Покрышка прикипает к диску, ее нужно аккуратно снимать по окружности, двигаясь от золотника вперед. Облегчить демонтаж помогают специальные средства.

Полезные советы и рекомендации опытных автомобилистов

При разбортировке колес Жигулей или другого автомобиля нужно:

  • обрабатывать посадочный борт резины, диск и наконечник домкрата мыльным раствором;
  • тщательно промывать грязные колеса перед началом работы;
  • стартовой точкой считать обратную золотнику сторону;
  • заливать стыки средством ВД-40, оставляя их на 20 минут;
  • при использовании безударного способа применять широкую доску длиной не менее 1 м;
  • при ударном снятии покрышки подготавливать уголок, затупляя его края;
  • прочно закреплять подъемник, чтобы он не срывался.

Самодельные станки иногда имеют недостаточный вес. Их необходимо фиксировать на полу гаража. К бетонному основанию станок прикрепляют анкерами, к деревянному – саморезами.

Поменять ступицу на ваз. Ступица переднего колеса

10. Снимите дистанционное кольцо и тормозной диск со ступицы.
11. Закрепляем ступицу в тиски. Наносим легкие удары молотком по кругу через оправку по наружному кольцу внутреннего подшипника.
12. Выпрессовываем кольцо из передней ступицы.
13. Проворачивая ступицу в тисках, аналогичным образом выпрессуйте наружное кольцо подшипника.

Сборка передней ступицы автомобиля ВАЗ 2107
1. Промываем все детали в керосине или уайт-спирите, на посадочные места наносим смазку на ступичные подшипники.
2. Наружные кольца подшипников ступиц удобно запрессовывать в тиски, через деревянные проставки, используя в качестве оправок кольца от старых подшипников, которые ориентируем меньшим диаметром конуса внутри ступицы. Запрессовываем новые кольца в ступицу до упора.
3. На сепаратор и кольцо внутреннего подшипника ступицы наносим смазку Литол-24 или ее аналоги. В пространство между подшипниками ступицы закладываем около 40 г смазки.
4. Внутренний сепаратор подшипника с роликами и внутренним кольцом устанавливаем в ступицу, предварительно нанеся на него смазку.
5. Установите прокладку.
6. С помощью молотка и подходящего инструмента (например, монтажной лопатки или наружного кольца старого подшипника) запрессовываем в ступицу новый сальник.
7. Тормозной диск с проставочным кольцом закрепляем на ступице двумя штифтами и устанавливаем ступицу на поворотный кулак.
8. Нанесите смазку на наружный сепаратор подшипника, наденьте внутреннее кольцо на цапфу, установите шайбу и наверните новую гайку ступицы.
9. Отрегулировать зазор в подшипниках ступицы

Волей-неволей отечественному производителю приходится подстраиваться под европейские стандарты. И это очень круто, ведь в режиме советской технической изоляции мы бы все равно использовали устаревшие решения. Такая, казалось бы, мелочь, как передний ступичный подшипник, но с переходом на европейскую систему HUB (закрытый роликовый или шариковый необслуживаемый подшипник) ресурс детали увеличился почти втрое. Даже если учесть издержки местного производства.

Какие ступичные подшипники лучше купить на ВАЗ-2110

Подшипник ступицы передней 2108-3103020-01.

Западноевропейские инженеры принимали активное участие в разработке ВАЗ 2108. Именно поэтому в десятку попали самые передовые на тот момент решения от переднеприводного первенца ВАЗ. В том числе и передний ступичный подшипник. Отечественные производители всегда гордились своими подшипниками, но время показало, что из огромного количества заводов конкурентоспособными в современных условиях оказались только пять. И именно ступичный подшипник «Хабов» вывел их в лидеры отрасли.

Артикул

Десятиколиковый ступичный подшипник имеет артикул 2108-3103020-01 и 2108-3103020-02 , его размеры 34x64x37 мм .

Данная деталь поставляется на конвейер предприятием «Лада-Имидж». Ресурс родного подшипника очень посредственный и, конечно, зависит от условий эксплуатации — от 30 до 45 тысяч пробега.

«Игольчатый» тест

При замене можно «игольчатый» тест : берем новый и старый подшипники, пытаемся надпилить кромку. Хороший клип не поддастся никакому , файл будет просто скользить по поверхности, не оставляя следов. Дешевые отечественные подшипники изготавливаются с нарушением технологии и поэтому надфиль оставляет заметные следы на тестовом участке — металл сырой, а, следовательно, такие подшипники проходят до появления люфта или даже до разрушения совсем недолго.

Качество и проверка

Это лирика, а теперь идем в магазин и выбираем качественную вещь. Китайских кустарей просим не волноваться, обращаем внимание в первую очередь на отечественные фабрики. Их подшипники дешевле, а выбирать приходится из следующего списка:

  • 23-й Вологодский ГПЗ теперь называется ВБФ ;
  • 3-й ГПЗ г. Саратов носит наименование СПЗ ;
  • 10-й ГПЗ (Ростов) наименование не изменил;
  • ВПЗ 15 — это Волжский завод;
  • Самарский 9-й ГПЗ превратился в завод СВЗ-Групп.
Маркировка

При выборе нужно обращать внимание на маркировку: сертифицированный подшипник будет маркироваться только по евростандарту (не ГПЗ-15, а ВПЗ, например).

Цены

Вологодский подшипник будет стоить около пятисот рублей.

Цена отечественных запчастей может колебаться от 500 до 700 рублей за штуку. Импортные аналоги дороже, но там другие стандарты качества, если не брать в расчет братский Китай:

  • Немецкий подшипник LGR с каталожным номером LGR-4703 , цена заказа 700 руб , отличное качество, если не подделка;
  • итальянский Marel ( 2108-3103020M ) при цене заказа 750 рублей , качественная и долговечная, смазка ESSO гарантирована;
  • за 800 рублей можно купить ступичный подшипник Sachs с номером 3464 0037 , именитая фирма, отличное качество;
  • SNR (R172. 03) , Япония, цена около 1200 рублей, практически вечный подшипник, если не подделка.

Признаки поломки

Заменяем подшипник при появлении следующих симптомов:

  1. Шум и стук в передней ступице.
  2. Сильный люфт на подшипнике.
  3. Утечка смазки из-под сальника подшипника.
  4. Механическое повреждение узла.

Способы замены подшипника передней ступицы на ВАЗ-2110

Процедура замены не самая простая, но сэкономить полторы тысячи можно. Именно такую ​​сумму просят только за работу на СТО.

Чтобы все прошло гладко, нам понадобится съемник ступичных подшипников 2108-2112. К сожалению, без него мы не сможем снять или запрессовать новый подшипник. Отвертка очень проста по конструкции и стоит около 300-380 рублей, так что не станет обузой для бюджета и пригодится не раз. Также нам понадобится ключ или головка на 30 и стандартный набор инструментов.

Технология замены подшипника зависит от того, будем ли мы проводить текущий ремонт или замену элементов подвески, тормозной системы или рулевого управления. Вы можете пойти одним из трех способов:

  1. Демонтаж подшипника без снятия поворотного кулака . Самый быстрый и простой способ. Вам даже не понадобится смотровая яма. Это хорошо еще и тем, что мы не нарушаем установленный развал. Недостаток его в том, что клипсы на весу выпрессовывать не очень удобно.
  2. Сменный съемник поворотного кулака . Работы гораздо больше, но сам подшипник можно снять в тисках на верстаке.
  3. Демонтаж ступицы в сборе с рейкой . Этот вариант самый трудоемкий и используется, когда мы меняем по ходу стойки, сайлентблоки, шаровые опоры, поворотные опоры стойки или другие детали. Полностью снимать рейку для замены подшипника нерационально и затратно по времени.

Если снять кулак, то можно выпрессовать подшипник и без съемника.

Алгоритм замены

Имея все необходимые инструменты, можно сразу приступать к работе. Подшипник будем менять по первому алгоритму, то есть без разборки стойки и поворотного кулака

  1. Устанавливаем автомобиль на ровную поверхность, затягиваем ручник и ставим упоры под задние колеса.
  2. Снимите защитный колпачок гайки подшипника.

    Снимаем защитный колпачок.

  3. Головкой на 30 срываем гайку. Если у нас установлены легкосплавные диски, то придется сломать гайку со снятого колеса. При этом необходимо, чтобы помощник заблокировал колеса нажатием на тормоз.
  4. Срываем колесные болты и поднимаем машину на домкрате.

    Подставляем опору под днище автомобиля.

  5. Откручиваем суппорт, отводим его от тормозного диска и подвешиваем на проволочный крюк так, чтобы шланги находились в свободном положении, без натяжения.

    Отложите суппорт в сторону.

  6. Снимите тормозной диск.
  7. Отвинтить гайку ступицы.

    Ослабьте гайку и снимите шайбу.

  8. Берем две шпильки, вставляем их в отверстия тормозного диска и вкручиваем в ступицу. Длина шпилек должна быть не менее 300-400 мм.

    Вкручиваем болты на всю глубину ступицы.

  9. Аккуратно (сильными ударами) стяните ступицу с тормозным диском.

    Резко ударив по головкам болтов тормозным диском, выпрессовываем ступицу.

Итак, сегодня поговорим о замене передних подшипников на автомобилях ВАЗ семейства классика, сразу скажу, что сделать это не сложно, любой автовладелец справится без применения спец. инструменты.

Определить негодность передних ступичных подшипников достаточно просто, основные признаки неисправности:

  • Невозможность отрегулировать осевой зазор колеса, гайка затянута, колесо все равно виляет
  • Гудит подшипник, обычно проявляется на определенных скоростях, потом может затихать, а также менять интенсивность в поворотах
  • Щелкающий поворот колеса, проверить можно поддомкратив машину и покрутив рукой колесо
  • Также различные скрежет, скрип, визг и т.п.

Для замены переднего ступичного подшипника автомобилей ВАЗ потребуется:

  • Новые подшипники, желательно не самые дешевые
  • Сальник передней ступицы
  • Солидол
  • Бензин или растворитель, щетка для мытья

Для начала замены подшипника передней ступицы начнем со снятия колеса и установки автомобиля на опору, я всегда так делаю, не люблю оставлять машину на домкрате, слишком она неустойчивая.

Далее необходимо открутить два винта крепления тормозного суппорта, для этого вам понадобится накидной ключ или головка на 17, если все сделано как положено, то эти винты стопорятся шайбой, ее надо сначала быть согнутым. Теперь нужно аккуратно, не сильно натягивая тормозной шланг, снять суппорт и надеть его на рычаг.

Если тормозные колодки мешают, то их необходимо раздвинуть отверткой или подобным предметом.

Далее снимите колпачок, закрывающий регулировочную гайку и подшипники. переднее колесо, на фото выше я его уже снял. Затем ключом на 27 (точно не помню) откручиваем гайку передней ступицы, тут есть свои нюансы:

Эти гайки имеют разную резьбу с обеих сторон, на левом колесе (возле водительская дверь) резьба обычная, на правом колесе резьба левая. Также рекомендуется при снятии гайки заменить ее новой.

Откручиваем гайку и снимаем шайбу с зубом которая под ней.

Снимите гайку, шайбу, внешний подшипник, затем снимите сам тормозной диск. Снял все и выложил на газету:

Здесь хочу отметить, что буду мыть только ступицу и подшипники, так как после осмотра необходимости замены не увидел и не услышал. Если менять подшипник, то надо просто выбить наружные обоймы подшипников с помощью переходника, далеко кидать их не нужно, так как с их помощью мы забудем новые обоймы.

После снятия клипс необходимо тщательно вымыть всю грязь и старую смазку изнутри ступицы. Если этого не сделать, то новые подшипники долго не прослужат, ведь не секрет, что песок является отличным абразивом. Подшипники не меняю, а промываю как сами подшипники, так и внутреннюю часть ступицы с наружными обоймами.

Также необходимо промыть вал поворотного кулака, тот на который надеты подшипники с внутренней обоймой.

Проблемы с передней ступицей ВАЗ 2107 могут вызвать серьезные неприятности как с самим колесом (повышенный износ резины), так и с тормозными колодками и диском. Основной причиной таких проблем может быть изношенный или поврежденный подшипник передней ступицы.

Устранение неисправности

Для проверки ступичных подшипников передней ступицы ВАЗ 2107 необходимо выполнить следующие действия:

  • Переднее колесо вывешивается на домкрате, предварительно приняв соответствующие меры безопасности: поставив ручник, противооткатные упоры под задние колеса;
  • Под нижний рычаг устанавливается надежный упор и автомобиль снимается с домкрата. Для дополнительной безопасности рекомендуется установить под корпус упор, страхующий от возможного падения в случае соскальзывания рычага с упора. Это действие часто упускают из виду, хотя оно очень важно для постановки правильного диагноза.
  • Взявшись руками за верхнюю и нижнюю части колеса, совершают движения от себя/на себя. Не должно быть люфта, стука.
  • Вам нужно покрутить колесо. При проблемах с подшипниками может появиться стук, гул, скрежет.

Регулировка подшипника

Зачастую возникающий люфт можно устранить, подтянув гайку ступицы. Для этого полностью затяните гайку, затем постепенно ослабляйте ее до тех пор, пока колесо не начнет свободно вращаться, а люфта не будет вовсе. Такая регулировка возможна при незначительном износе подшипника.


Замена подшипника

Процедура не сложнее других, связанных с ремонтом автомобиля ВАЗ 2107. После вывешивания на домкрат и снятия колеса замена производится непосредственно. Сначала снимаем суппорт, открутив болты его крепления. Тормозной шланг снимать не обязательно, достаточно аккуратно подвесить суппорт, чтобы он не мешал работе.

Затем с помощью плоской отвертки подденьте колпачок, закрывающий гайку, и снимите его. Открутив гайку ступицы и сняв шайбу и сепаратор, можно снять ступицу с тормозным диском. Дальше все просто:

  • Вынимаем сальник;
  • Снимаем сепаратор;
  • Вынимаем кольцо, разделяющее внутренний и наружный подшипник;
  • С помощью удлинителя нужного размера и обычного молотка выбиваем оба фиксатора.


Установка новых подшипников и сборка ступицы происходит в обратном порядке. Перед сборкой удалить старую смазку, тщательно промыв все детали.

  • Запрессовываем обоймы новых подшипников;
  • Смажьте и установите внутренний сепаратор;
  • Вставляем кольцо
  • Запрессовываем уплотнитель.


Осталось поставить ступицу на место и прикрутить суппорт. Вставив предварительно смазанный наружный сепаратор подшипника и упорное кольцо на место, затягиваем гайку ступицы до упора. Постепенно отпуская гайку, добиваемся свободного вращения колеса при полном отсутствии люфта. Таким образом, подшипник работает в штатном режиме, а значит, именно в таком положении гайка должна быть застопорена.


Удаляем использованную смазку из защитного колпачка и наносим новую, после чего наносим ее на ступицу. Ставим на место и крепим колесо, снимаем машину с домкрата. Работа выполнена, неисправность успешно устранена, замена выполнена. После небольшого пробега рекомендуется проверить ступицу на отсутствие люфта, при необходимости отрегулировать.

Как снять переднюю панель на ваз 2110

Мы не будем разбираться в причинах, по которым вы решили разобрать панель приборов на своей «десятке». Лучше поговорим о том, как правильно снять панель приборов на ВАЗ 2110.

Процедура достаточно кропотливая, но при наличии свободного времени и терпения можно без проблем выполнить работы в собственном гараже своими руками.

Когда требуется разборка


Есть несколько причин, по которым автовладельцы хотят снять приборку:

  • Поврежден от механических ударов, в результате наездов на ямы и т.п. На самом деле прочность штатной торпедо оставляет желать лучшего, ведь повреждения не редкость для десятков;
  • На поверхности приборки есть царапины, потертости, где-то облезла краска, следы износа наблюдаются. То есть внешний вид панели оставляет желать лучшего, поэтому для исправления ситуации ее необходимо снять;
  • Желание преобразить салон автомобиля. Многие владельцы ВАЗ 2110 решают избавиться от старой приборной панели, чтобы на ее место поставить что-то более современное, оригинальное, поменять подсветку на светодиодные.

Для внесения любых изменений в приборную панель приоритетом перед автовладельцем является удаление старого дизайна. Сделать это самостоятельно не сложно. Четко следуйте инструкции, не нарушайте последовательность действий, внимательно относитесь к маркировке всех элементов и особенно проводов.

Если что-то неправильно подключить и собрать панель без проверки, вы рискуете не только заново разобрать приборную панель, но и столкнуться с неработающими приборами, коротким замыканием и еще более печальными последствиями.

Разборка

Теперь поговорим конкретно о том, как снять панель на ВАЗ 2110. Для этого достаточно соблюдать определенную последовательность, которая позволит правильно и быстро демонтировать узел без лишних рисков.


Многие автомобилисты, будучи уверенными в своих силах, игнорируют рекомендации, не следуют инструкциям. При этом снимают розетку, демонтируя при этом еще половину салона.

Предлагаемая нами пошаговая инструкция позволит Вам избежать лишних манипуляций, сэкономит время, силы и нервы.

  1. Купить специальную самоклеящуюся бумагу. Как те, которые вы надеваете на товары в магазинах. Также вам понадобится маркер, ручка или просто карандаш. Каждый снятый элемент следует пометить, чтобы потом не запутаться при обратной сборке элементов. Запишите последовательность на листе бумаги или попросите вашего помощника сделать это, как вы скажете.
  2. Снимите передние сиденья, что значительно облегчит доступ к приборной панели. Сидеть на них у вас будет не так много времени, а чтобы добраться до тех или иных креплений, стулья могут просто мешать.
  3. По бокам саморезы, которые позволят снять туннель. Причем сначала снимается верхняя часть, а уж потом нижняя. Порядок не принципиален, можно попробовать в обратном порядке. Только тогда вам будет откровенно неудобно работать. Проверено многими мастерами при разборке приборной панели.
  4. Снимите кожух рулевой колонки. Так можно снять сам кожух, а также колесо. Для выполнения этой задачи выкручиваются три самореза и четыре крепежных винта. Руль будет сидеть на пазах достаточно крепко, поэтому снимать его придется с усилием. Можно покачать руль в сторону, потянуть. Только берегите лицо, ведь руль может вылететь при резком усилии. сидеть и лететь прямо на вас.
  5. Обязательно снимите подрулевые переключатели.
  6. Снимите фиксаторы бардачка и снимите его с места.
  7. После этого приступайте к монтажному блоку. Приходится снимать не только крышку, но и снимать все разъемы, реле.
  8. Теперь пришло время разобраться, как снять накладку панели ВАЗ 2110 и накладки стоек. Делается это достаточно просто, учитывая, что все крепления не спрятаны. Обязательно открутите крепления гидрокорректора фар и протолкните его внутрь.
  9. Теперь наступает один из самых важных моментов — Снятие винтов, которые держат панель приборов. Они соединяют панель с кузовом вашего автомобиля. Открутите винты и две шпильки. Найти их несложно, так как эти шпильки находятся под крышкой тоннеля подачи воздуха к боковым окнам.
  10. После выполнения всех этих процедур панель будет держать только нижний воздуховод, а также рулевой вал. После этого можно приступать к плановым работам по ремонту или модернизации автомобиля, предполагающим обязательное снятие приборной панели.

провода

Количество проводов поражает. Казалось бы, ВАЗ 2110 далеко не самый современный автомобиль, в котором нет огромного количества электроники. Зато проводки там в избытке.


Многие считают, что лучше убрать всю проводку в один большой пучок. Но это не самое лучшее решение. Сняв все провода, вам потом будет невероятно сложно разобраться, какая проводка к чему подключена. Если замена проводки не предусмотрена, сделайте это немного по-другому.

Отсоедините только те провода, которые относятся к панели приборов. Отметьте их, наклейте самоклеящиеся этикетки, запишите все обозначения на листе бумаги. Это позволит понять, куда какая проводка подключается в процессе обратной сборки.

Самый простой способ разобрать панель приборов – обратиться к профессионалам из СТО. Ведь вы планировали убрать его не просто так, а для того, чтобы внести какие-то коррективы, заменить элементы приборной панели, установить светодиодную подсветку и так далее. Поэтому не обязательно проводить демонтаж самостоятельно, чтобы в разобранном виде ехать на СТО. Доверьте весь комплекс работ специалистам.

В салоне ВАЗ 2110 приборная панель — самая заметная часть. Каждый водитель хочет сидеть в стильном и ухоженном салоне. Но обычная панель выглядит некрасиво и серо. Особенно это заметно после длительного использования, когда на панели появляются потертости, царапины и трещины. Водители решают эту проблему по-разному — кто-то ставит другую стандартную торпеду от ВАЗ 2110, другие водители предпочитают ставить европанель — так называется накладка от стороннего производителя. Накладка позволяет преобразить салон и превратить «десятку» в иномарку хотя бы внутри. Что бы вы ни выбрали, везде снятие панели является обязательным условием. В этой статье мы расскажем, как правильно демонтировать стандартную панель и установить евро вариант.

Альтернативная торпеда

Альтернативная торпеда мягче штатной торпеды «десятки», но главное преимущество — отсутствие неприятного дребезжания и скрипа. От штатного автомобилисты решают избавиться именно из-за скрипа. Для автомобиля ВАЗ 2110 существует несколько видов панелей, отличающихся дизайном.

Панель продается в комплекте:

  • Сама панель, являющаяся альтернативой обычному пластику.
  • Кнопки, кронштейны и вставки для вентиляторов и панелей приборов.
  • Комплект проводов и колодка для двойного выключателя.
  • Кнопки ближнего света, обогрева, габаритов и противотуманок.
  • Колпачки для кнопок устанавливаются в местах, где ключи не нужны.


Опыт владельцев «десятки» показывает, что правильное снятие и установка европанелей помогают улучшить шумоизоляцию, увеличить обдув и изменить внешний вид салона ВАЗ 2110 в лучшую сторону.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона «десятки» очень много соединений и проводов. Каждое действие должно быть осторожным, так как крепления ВАЗ 2110 очень хрупкие, их можно легко сломать. После этого панель уже не будет нормально прилегать, а машина заметно добавит скрипа при езде.

В некоторых случаях нет необходимости полностью демонтировать стандартную панель. В нашей статье представлено описание полного анализа.

Необходимый инструмент

Чтобы снять кейс, в вашем арсенале должно быть:

  • Этикетки на клейкой основе.
  • Маркер или карандаш.
  • Набор отверток и ключей.

Главными помощниками в этой работе будут ключ на 10 и крестовая отвертка. Нам понадобится карандаш или смываемый маркер для того, чтобы отметить удаленные элементы. Это относится и к самоклеящимся этикеткам. Слишком много проводов и деталей, после разбора уже забудешь где какой компонент. Метки и наклейки напомнят о расположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает разбирать без демонтажа других элементов салона, но это значительно усложняет и продлевает работу. Мы рекомендуем подготовить кабину, так как вам потребуется место для маневра. Снимите сиденья и руль — следуйте такой последовательности. Также стоит демонтировать тоннель пола.

Для этого откручиваем винты и сдвигаем деталь ВАЗ 2110 назад. Такую же операцию проделываем с нижней частью. Следующим шагом будет снятие бардачка, теперь можно снять монтажный блок и реле. В процессе каждый провод необходимо маркировать. Будьте особенно осторожны со спидометрами.

Снятие – пошаговая инструкция

  1. Находим центральную панель, с правой стороны от нее два самореза — выкручиваем их. То же самое делаем с противоположной стороной. Теперь с двух сторон демонтируем щит, как показано на фото.


  2. Далее плоской отверткой подденьте заглушку, установленную на центральном тоннеле. Теперь можно открутить крепления тоннеля, они расположены сзади и по бокам.


  3. Теперь эту деталь можно полностью демонтировать. У нас есть доступ к прикуривателю — отсоединяем от него всю проводку, после чего снимаем кожух с ручки КПП.


  4. Проходим к воздуховоду — с помощью «десятого» ключа снимаем его. Теперь у нас есть доступ к центральной панели, она держится на застежках сзади и спереди. Выкрутив винты, демонтируйте панель.


  5. Бардачок мы сняли заранее, поэтому осталось только отключить подсветку и открутить крепления за ней. С каждой стороны панели необходимо открутить винты, после чего панель можно открутить с помощью гаечного ключа и крестовой отвертки — ключом закручиваем гайку и крутим отверткой.


  6. Плоской отверткой подденьте воздуховод, снимите его. На торпеде осталась гайка, которую нужно снять. Теперь панель можно полностью снять, поднимите ее и потяните на себя, тогда панель снимется со шпилек. Размечаем проводку и вытаскиваем все штекеры.


    Проводов много, не запутайтесь в них — это поможет сделать маркер

Готово, торпеда разобрана, можно заменить ее отдельные узлы, поставить другую панель от ВАЗ 2110 или тюнинговать с помощью европанели. Сборка происходит в обратном порядке. Будет ли накладка вместо стандартной панели? Затем переходим к следующему разделу.

Установка облицовки приборной панели

Накладка будет установлена ​​после полной разборки — это проще и удобнее. В инструкции сказано, что обшивку нужно подрезать по периметру. Теперь можно собрать корпус: поместить в него аксессуары и инструментальные разъемы, которые шли в комплекте. Аккуратно выложите проводку от основания вагонки. Все стыки новой панели ВАЗ 2110 необходимо проклеить антискрипом.

К штатным проводам присоединяем дополнительные жгуты и затягиваем их стяжками. Обратите внимание, что на накладке есть дополнительные кнопки — к ним нужно подключить стандартные разъемы. Накладка крепится к родной панели с помощью саморезов. Теперь можно установить в обратном порядке.


Стрелками указаны места для саморезов

В рамках данной публикации мы рассмотрим вопрос снятия приборной панели ВАЗ 2110. Процесс снятия будет описан в виде пошаговой инструкции, благодаря которой с этим процессом справится даже полный новичок.

Как снять панель приборов ваз 2110 своими руками

Как мы уже говорили выше, мы предоставим пошаговую инструкцию, которая позволит вам научиться снимать приборную панель ВАЗ 2110. Напомним, что в предыдущей статье мы рассмотрели своими руками.

Итак, вот что нужно сделать:

1. Отключить «минус» от аккумулятора.
2. Откручиваем винты крепления щеток тоннеля пола автомобиля и демонтируем их.


3. Плоской отверткой выковыриваем заглушку, которая находится в облицовочной части тоннеля пола.
4. Откручиваем четыре винта, которые держат крышку облицовки тоннеля пола и поднимаем ее вверх.


5. Отсоедините провода питания электростеклоподъемников и прикуривателя автомобиля.
6. С помощью плоской отвертки снимите крепления крышки ручки переключения передач, которыми она крепится к тоннелю пола.


7. Полностью демонтируйте крышку тоннеля пола.
8. Откручиваем гайку крепления воздуховода отвечающего за обогрев салона автомобиля. Для этого используйте ключ диаметром 10 миллиметров.


9. Демонтируем воздуховод.
10. Откручиваем четыре гайки крепления облицовки кузова тоннеля пола автомобиля. Для этого используем головку диаметром 10 миллиметров.


11. Демонтируем облицовочный корпус тоннеля пола.
12. Открутите 2 самореза, которые крепят вещевой ящик к кронштейнам.
13. Придерживая выдвижной ящик, отключите электрические провода от плафона освещения, а затем демонтируйте сам бардачок.


14. Откручиваем 4 самореза, которые держат панель приборов автомобиля. Они под крышкой. монтажный блок и под ящик для хранения.
15. Откручиваем два боковых крепления приборной панели.
16. Гаечным ключом диаметром 8 миллиметров следует открутить два винта крепления приборной панели к кронштейну контроллера.


17. С помощью плоской отвертки снимаем патрубки, которые отвечают за обогрев салона автомобиля и вентиляцию.
18. Откручиваем верхнее крепление приборной панели. Для этого используйте головку диаметром 10 миллиметров.
19. Поднимите приборную панель руками вверх так, чтобы она соскочила со шпилек, а затем потяните ее на себя.
20. Отсоедините жгут проводов и демонтируйте гидрокорректор фар, после чего можно полностью демонтировать панель приборов ВАЗ 2110.

Давненько даже на драйв не писал, даже руки не доходили, а машина сильно поменялась. Поменял сигналы, щиток приборов, подрулевые переключатели, руль, протянул проводку на усилитель, поменял термостат и проклеил всю торпеду. Ну вот и решил снять торпеду на торпеду в середине января на выходных. Когда купил машину, она вся не гремела и нельзя было вкрутить винты из нутрии самой торпеды. и он не прогрелся и начал снимать его. Я вам скажу как стрелять, а я торпедой стрелял — откручиваю все, что вижу и стреляю, что мешается, вышло из строя. Взял несколько фото из интернета.
Сначала от щитка приборов откручиваем верхнюю часть, она держится на 4-х саморезах (у меня), отсоединяем провода от кнопок, затем 2-мя болтами крепим щиток приборов и отсоединяем 2 фишки от панели, готовы. потом достал бортовую магнитолу 2 компа, отрегулировав печку и решетку (где воздух дует в середину торпеды). Потом снял бардачок, он крепится на двух саморезах, сразу открутил болт под ним и с водительской стороны тоже (он в самом низу торпеды на ребре) а вверху будет болт одинаковый с двух сторон с водительским нужно будет снять блок предохранителей, и он тоже будет сверху, но подкрасться к нему не просто.



Затем нужно снять два передних сиденья, они мешают (но я пока один пассажир), затем разбираем тоннель, он состоит из 2-х частей; отверткой отсоедините держатель пыльника рычага переключения передач от крышки облицовки тоннеля пола. И провода прикуривателя






Нижний держится на 6 гайках. Откручиваем головку «на 10»: две гайки в средней части задней и передней части тоннеля



Затем откручиваем две гайки с удлиненной головкой десять сверху торпеды до снятия двух заглушек, также с двух сторон

На старте преображения собственного автомобиля большое внимание следует уделить тюнингу панели ВАЗ 2110 . Многие владельцы «десяток» придерживаются позиции, что их автомобиль не должен отставать от современных веяний моды в мире четырехколесных скоростных «железных коней».

Безусловно, каждому хочется, чтобы его автомобиль, несмотря на определенный износ и уже достаточно богатую историю марки ВАЗ 2110, выглядел красиво, «чувствовал себя» мощным и обеспечивал высокий комфорт внутри салона для всех пассажиров. В процессе перехода в транспортное средство многие пассажиры обращают внимание на приборы.

Безусловно, их всегда больше будут интересовать оригинальные устройства с эксклюзивными дизайнерскими решениями, которые буквально поражают и восхищают. Тюнинг следует начинать с поиска панелей. Для установки такой детали придется применить собственные навыки и сноровку, если вы не хотите отдавать свои кровные в различные автосалоны.

При этом данная работа не требует использования специальных инструментов. Достаточно будет плоскогубцев и крестовой отвертки.

Как создать новый дизайн приборной панели ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что необходимо сделать, это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ также можно найти в руководстве по ремонту и обслуживанию автомобиля. Но следует напомнить основные этапы:

  • Для начала нужно отсоединить клеммы аккумулятора. Рулевое колесо следует опустить в нижнее положение.
  • необходимо открутить винты крепления облицовки панели.
  • затем отсоединяем разъем слева, в данной ситуации речь идет о автоматическом выключателе для уличного освежения. Затем с помощью пассатижей следует разогнуть крепления комбинации приборов.
  • Далее удаляем. Некоторые модели крепятся винтами М5. В конце нужно отсоединить разъемы.

После этого можно установить новую панель в обратном порядке. Это всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Яркое разнообразие цветов

Сегодня мода менять подсветку приборной панели набирает фантастические обороты. Почти везде автомобили имеют неоновую подсветку или внутреннюю светодиодную подсветку. Однако все эти новшества — дорогое удовольствие, которое не каждому по карману. В противном случае ситуация с заменой заводской подсветки на разноцветную.

Конечно можно использовать готовые варианты тюнинга, но это будет стоить дорого. Лучше всего делать это вручную. В этой ситуации главное иметь необходимые материалы и терпение. Сначала придется разобрать «приборку». Необходимо снять защитное стекло. Далее убираем стрелки. Для этого нужно использовать отвертку и твердый картон.

Его нужно поместить под стрелку, а потом поддеть отверткой. Затем аккуратно и медленно поднимите его наверх. Далее снимаем подложку. Для этого вам понадобится канцелярский нож. Его нужно вставить между панелью и основанием и по кругу прорезать слой герметика. Затем снимаем подложку. Разбираем панель и начинаем.

1. С помощью канцелярского ножа снимите фильтрующий слой. Светофильтр представляет собой цветной слой краски. Наносится с обратной стороны подложки и придает цветную подсветку цифрам спидометра и остальным. Чтобы полностью избавиться от фильтра, можно использовать ацетон или другую жидкость, содержащую спирт.

2. Далее измените цвет подсветки. Сначала можно изменить подсветку одометра. Для этого потребуется демонтировать экран одометра, а затем снять синюю пленку и снять подсветку. Его следует заменить многоцветным универсальным светодиодом. Он может менять цвета. Прикрепляем светодиод к штатному держателю лампы. Установите экран одометра на место.

3. Теперь можно переходить к полной замене подсветки. Крепим светодиоды к рамке «приборки». Такие светодиоды можно купить в комплекте с переключателем цвета. Устанавливаем их на место и крепим к штатным контактам подсветки приборки.

4. Продолжайте. Теперь нужно убедиться, что у стрелок есть возможность менять подсветку. Для этого снимите со стрелок слой красной краски. Для этой операции можно использовать канцелярский нож и ацетон. Как только стрелка станет чистой, ее можно покрасить белым лаком для ногтей. Главное, чтобы стрелка была белой, потому что этот цвет передает цветовую схему светодиодов.

5. Перед финальным этапом необходимо зафиксировать переключатель цвета светодиодов на панели. Такой переключатель можно установить, например, в правом нижнем углу «приборки». После этого можно устанавливать все на место. Подложка устанавливается в первую очередь. Для большей надежности можно использовать герметик. После этого установите стрелки на место. Вставьте защитное стекло. После этого любуемся результатом.

Как красиво подсветить кнопки на панели ВАЗ 2110

При тюнинге панели представленного автомобиля также можно «красиво подсветить кнопки панели приборов, кроме всего прочего, вы можете . Возьмем, к примеру, кнопку питания. Сначала придется его разобрать и разобрать. Для этого нужно потянуть в разные стороны его подвижную часть и корпус.

После вытягивания кнопки открывается доступ к лампе накаливания. Если хотите, можете вынуть. Если вы не можете вытащить лампочку, то идите дальше. С помощью отвертки или ножа подденьте защелки с обеих сторон. Перед нами появится механизм переключения. Здесь нам понадобится черная скоба. Поддев его, мы спокойно раскидаем весь механизм.

Теперь мы можем легко снять лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. При этом нужно учитывать, что плюс это контакт №6, а минус №7. Полярность можно узнать, посмотрев на заднюю сторону корпуса. Сюда вставляется блок с проводами. Далее проверяем как работает подсветка. Если все в порядке, переходите к следующей части.

Избавьтесь от зеленого светофильтра. Его можно сверлить, делать это нужно аккуратно, чтобы сверло не прошло через всю конструкцию. В итоге снимаем светофильтр с конструкции и проверяем его работоспособность.

Следует отметить, что практически все кнопки при желании можно модифицировать таким образом. Исключение составляет только положение минусового и плюсового контактов, их надо смотреть по схеме подключения. Если схемы нет, ее фото можно легко найти в Интернете. Минусовой контакт обычно обозначается черным проводом, плюсовой — любого цвета.

Чаще всего белого цвета. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, тогда не будет путаницы в процессе сборки. Процесс сборки необходимо производить в обратном порядке.

Установка твитеров в панель приборов ВАЗ 2110

Красиво дополнить панель можно установкой твитера (твитера). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло предотвращает сверление под прямым углом. Но без дрели не обойтись, так как под пластиковой оболочкой находится металлическая полоска. В этой ситуации бумагу следует сделать наподобие шаблона или трафарета.

С помощью ножа можно снять мягкую часть панели (снаружи — пластик, внутри — поролон). Затем берем дрель и просверливаем ранее отмеченный участок. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки на дрели.

Бурить нужно на расстоянии от приборов и датчиков. Следует учитывать, что под металлическую планку могут попасться провода или скобы. Устанавливаемый элемент твитера должен плотно входить в отверстие. Если есть определенная свобода, то необходимо заделать этот участок герметиком. Провода от пищалки можно зацепить по краям воздуховодов.

Этот твитер является важным компонентом, если в автомобиль будет встроена акустическая система. Без такой детали звук и громкость звука не будут полными.

Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Кроме того, иногда отслаивается и его уголок. «Приборка» этой машинки состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание винтов, притягивающих верхнюю накладку, либо через то, что его мягкая часть отошла от металлической части верхней накладки.

В первом варианте нужно снять панель, так как иначе затянуть верхнюю обшивку не получится. Если отошла только мягкая часть, то решений может быть несколько. Можно приклеить, но крепко держаться не будет, на пластиковом дефлекторе воздуха. Другой вариант – замаскировать щель, которая образуется при отклеивании угла панели.

Вы, без сомнения, можете закрыть щель проволокой. Вставляется внутрь с помощью отвертки. Вместо проволоки можно использовать уплотнитель фары. В этом случае можно вернуть уголок на место. Для приклеивания уголка используйте монтажную пену. Кожа благодаря пене будет прилипать именно к металлическому корпусу, но предварительно ее нужно очистить и обезжирить.

Затем наносим пену внутрь, с помощью мокрой тряпки удаляем излишки пены. Прижимаем уголки скрепками. Пену сразу снимать не нужно. Следует подождать, пока он высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена лопается, но на самом деле углы панели не вылезут наружу.

Теперь можно приступать к ремонту трещины на панели. Для этого либо воспользуйтесь пластиковым ремонтным инструментом, либо перетяните накладку материалом. Что касается первого варианта, то он самый простой, так как при ремонте не нужно снимать облицовку. Убрать трещину можно с помощью специальной эпоксидной смолы.

Cosmophen и холодная сварка также подходят для использования. Чтобы трещина не выделялась, приборную панель следует перекрасить. Во втором способе при перетяжке этой автомобильной детали используется кожа или кожзаменитель. Во-первых, трещину необходимо залатать. Если проблема в уголке отклеившейся панели, то починить ее не составит труда.

Если треснула «приборка», то полностью скрыть трещину и при этом не убрать ее очень сложно. Если дело касалось ремонта, то лучше сразу заменить на евровагонку. можно посмотреть в деталях как паять пластик.

Стильная и современная накладка

Скучная стандартная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером, стоит больших денег, не хочется. Что делать в такой ситуации? Есть отличный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов- покупка вагонки.

Их без проблем можно найти в интернет-магазинах (представленные там фотографии дают общее представление о таких деталях). Для его установки нужно снять «приборку» и аккуратно вытащить стрелки. При установке стрелок на место следует следить, чтобы ничто не мешало их движению. В противном случае придется снова все разбирать.

Если к этому варианту тюнинга добавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить собственный автомобиль до неузнаваемости.

Как самостоятельно качественно сделать шумоизоляцию панели ВАЗ 2110

Не секрет, что на ВАЗ 2110 часто скрипит панель. Устранение скрипа еще называют звукоизоляцией. Этот процесс начинается с разборки «приборки» на три части, которые скрепляются между собой болтами. Моделин можно использовать как «антискрип», а Битопласт выступит в роли шумопоглотителя.

Моделирование следует использовать в местах соприкосновения частей панели. Все отверстия от болтов необходимо закрыть моделинином, чтобы исключить потерю притока воздуха из печки. заднюю часть торпеды необходимо обклеить битопластом.

Остальное можно приклеить внутрь. Подробнее как клеить шумоизоляцию. Часто скрипы вызывает черный ящик с предохранителями и бардачок. На дно последней нужно уложить битопласт, а бока оклеить моделином. Стороны черного ящика, которые соприкасаются с панелью, следует обклеить моделином. Следует учесть, что битопласт при посадке сминается и проблем с установкой «приборки» быть не должно.

Ничто так не может радовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, возникающий после шумоизоляции панели, вызывает только приятные ощущения.

Вконтакте

Одноклассники

Нашли ошибку? Выделите текст мышью и нажмите Ctrl+Enter

Снятие рулевой рейки ВАЗ 2108. Ремонт рулевого управления

На ВАЗ 2108 ремонт рулевой рейки доставляет немало хлопот его владельцу. Все начинается с дискомфорта, который испытывает владелец во время вождения.
После этого пролетите по станциям, где найдете проблемы, о которых даже не подозревали, а может и вовсе не знали. Эту работу можно выполнить своими руками и не прибегая к посторонней помощи.
О чем пойдет речь в этой статье.

При выходе из строя рельса

Чтобы вовремя произвести ремонт, необходимо на начальном этапе выявлять неисправности, которые могут привести к непоправимым последствиям. И облегчить работу.
Ведь если механизм неисправен, то чем дальше, тем больше деталей, которые с ним взаимодействуют, приходят в негодность.

Выявляем проблему

Для определения неисправности нужно знать, как они проявляются. Это можно увидеть по ряду симптомов.
Итак:

  • Когда во время движения вы слышите стук, который исходит, как правило, с правой стороны;
  • Увеличивается люфт рулевого управления. Водитель это сразу чувствует по вихлянию на скорости, да и контролируются они не так хорошо.
    А по приезду на СТО оказывается, что развал-схождение тоже плохо сделано;
  • Когда вы едите, вам трудно управлять, а руль тугой. Его как будто кусают. Это также сигнал к проверке рельса;

Все вышеперечисленные нюансы служат поводом для осмотра и регулировки. Скорее всего, потребуется полная замена.

Устройство механизма

Перед выполнением ремонта необходимо знать устройство и принцип работы механизма. В противном случае ничего не может работать.
От отечественной классики ВАЗ 2108 отличается более простой и надежной системой рулевого управления.
Посмотрим из чего состоит рулевая рейка:

  • Помещается в закрытый картер всего рулевого механизма;
  • Имеется рулевой механизм, соединенный эластичной муфтой с рулевым валом;
  • Движение рейки на рулевые тяги передается соединительной пластиной;
  • Скобы для крепления.

Это основные детали всего механизма. Всего их около сорока. Но основные из них вы должны знать.
Работа этого узла довольно проста. Вращение руля передает усилие на шестерню, что осуществляется через упругую муфту и вал.
В свою очередь шестерня перемещает рейку с помощью зубчатого соединения. Ступицы колес вращаются с помощью рулевых тяг на шарнирном соединении.

Варианты устранения неполадок

Прежде чем приступить к работе, вы также должны знать, как устранять неполадки.
Их несколько:

  • Исправление регулировкой, позволяющей избавиться от люфта и помочь восстановить работоспособность механизма на определенный период времени;
  • Купить ремонтный комплект и заменить. Это нужно делать, когда вал сильно изношен и простой регулировкой с этим не справиться;
  • Полная замена узла, что делается, как правило, при нарушении целостности всего корпуса.

Ремонт рейки

При ремонте ВАЗ 2108 рулевую рейку можно произвести своими силами. Для этого необходимо предварительно подготовить инструмент и нужные материалы, необходимые в процессе работы.

Инструменты и материалы

Кое-что можно иметь в гараже, а кое-что пригодится и докупит:

  • Хомуты пластиковые 200/4;
  • Для протирки деталей нам понадобится уайт-спирит;
  • Для смазки подшипников потребуется смазка;
  • Тряпки, только стопкой не брать. На работе это может только навредить;
  • Как в народе называется WD-шка. Этот вой в некоторых случаях является незаменимой жидкостью, которая поможет удалить поврежденные коррозией и накипью детали;
  • Также купите баночку Мовили.

Теперь пройдемся по инструменту.
Пожалуй, у каждого автолюбителя есть такой набор:

  • Торцевые головки в комплекте;
  • Ручка, выдвигающая головки, желательно с трещоткой;
  • Не у всех есть, но надо, это съемник, который позволит снять наконечники;
  • Вам понадобится специальный ключ для гаек подшипников, он выполнен в форме восьмигранника.

Внимание: Перед началом работы все соединения необходимо обработать жидкостью WD. Пролить нужно пару раз через час после обработки первой. После этого можно не бояться, что гайки не открутятся.

Правила ремонта

Когда все подготовлено, закуплены материалы и инструменты, можно приступать к работе. Тут самое главное не торопиться, делать все осознанно и аккуратно.


  • Для начала устанавливаем упоры под колеса. Поднять и зафиксировать ручной тормоз;
  • Блокируем руль. Обесточиваем аккумулятор;
  • Поддомкратьте автомобиль и снимите колеса. Но для этого варианта лучше просто поставить машину на опоры. Если конечно есть возможность;
  • Ослабляем и откручиваем гайки наконечников, вытаскиваем пальцы из рычагов стоек. В этом случае нам понадобится съемник.
    Прикладываем его и закручиваем винт до упора, затем молотком бьем по рычагу. Делаем умеренно, ломать не надо, надо чинить.
    При ударе ключом удерживаем винт съемника;


  • Ослабьте зажимные гайки. Аккумулятор отключили, чтобы не попасть на плюсовой провод;
  • В салоне есть болт, который держит левый вал, его тоже откручиваем. Это возле пола;
  • Тянем рейку на себя, и одновременно перемешиваем, совершаем колебательные движения. Факт. что будет трудно отделить хвостовик шестерни.
    Но надо набраться терпения и сделать это. После отсоединения рейка свободно вытягивается через правое отверстие;
  • Зажимаем элемент в тиски и зачищаем щеткой по металлу. После этого смачиваем тряпки в уайт-спирите и протираем;
  • После полной очистки поверхности откручиваем болты крепления «уса». Теперь можем проверить состояние сайлентблоков.
    Сразу смотрим на наличие механических повреждений и люфтов. Если это так, то их необходимо заменить;
  • Снимаем усы, для этого зубилом отгибаем пластину и полностью выкручиваем болты;
  • С торцов рейки снимаем шпунты, снимаем кожух. Снимаем резинки с вала. Крышку точно придется выбросить, это не та деталь, которая используется дважды.
    Остальные детали тщательно вымыть и высушить, не оставлять на солнце;
  • Снимите фиксатор подшипника с помощью отвертки. Чтобы снять гайку, нужно использовать специальный ключ;
  • Надеваем прокладки на губки тисов и зажимаем шлицевой вал. Не сильно, а аккуратно постучите молотком и снимите подшипник, затем вал и шестерни;


  • Снова промойте все снятые детали уайт-спиритом. Родной подшипник не штатный и купить его довольно сложно, поэтому тоже промываю.
    Редко выходит из строя, поэтому удаляем осторожно;
  • Вынимаем зубчатую рейку из корпуса, отпускаем прижимную гайку. Стираем, сушим;
  • Вынимаем пластиковую вставку через прорезь. Снять довольно сложно, но не переживайте, в ремкомплекте можно найти замену.
    Вынимаем упор и заменяем уплотнительное кольцо;
  • Теперь осматриваем усы. Тип кончиков должен быть нормальным, без внешних повреждений.
    Обратите внимание, что движение должно выполняться без люфта. Если это так, то его следует заменить.
    При выполнении которого следует соблюдать длину рычага. Промотать резьбу, это предотвратит образование коррозии;
  • Осматриваем петли. На внешнем виде не должно быть механических повреждений, если они есть, то заменить;
  • Ставим новую пластиковую втулку, отверстия направляем в корпус. Делаем режущую резинку;
  • Со стороны шестерни нужно вставить рейку. При этом следует выдерживать расстояние от корпуса до торца, оно должно быть около 28 мм. Сама рейка не может выступать;
  • Теперь нам нужно запрессовать шестерню и подшипник, причем как сделать до упора. Для этого вал вместе с корпусом нужно зажать в тис. Только давить надо с чувством, а не со всей силы;
  • Вставить упор. Орех. весна;
  • Необходимо вставить новое резиновое кольцо со стороны вала. Это также можно найти в ремонтном комплекте. Закручиваем еще одну гайку. Совмещаем метки и надеваем стопорную шайбу, крышку;
  • Теперь надеваем резиновое кольцо и крышку. Затяните зажимы на крышке;


  • Делаем установку усов. Ставим шайбы на петли. Необходимо, чтобы с обеих сторон крышки была шайба;
  • Устанавливаем пластину, затем контрплиту, затягиваем болты туго. Делаем изгиб замочной пластины. И поставить резиновые заглушки.

Теперь полученную конструкцию размещаем в моторном отсеке. Инструкция дана пошагово. Поэтому требуется выполнять все работы поэтапно и не спеша.

  • Теперь, чтобы установить рейку на место, нам нужно, чтобы вал попал в отверстие в корпусе. Накидываем хомуты, надеваем шайбы, наживляем гайки;
  • Для дальнейшей работы лучше, конечно, прибегнуть к помощи. Нам нужно выровнять концы рулевого вала (со стороны салона), соединить и выровнять с валом редуктора.
    Необходимо, чтобы стяжной болт попал в нужное место на валу;
  • Поскольку мы сделали все детали, нам нужно сделать клатч. Для этого нужно постучать молотком по поверхности муфты, и постепенно подавать вглубь.
    О правильной установке может свидетельствовать работающий сигнал. Сцепление сработает, когда будет слышен сигнал;
  • Вставляем болт в проушину муфты и зажимаем достаточно крепко;
  • Затяните контргайки на зажимах. Перед установкой обработайте шпильки Мовилем;
  • Соединяем рычаги стоек с рулевыми наконечниками. Закручиваем гайки;
  • Подключаем аккумулятор, фиксируем тормоза и проверяем их работу. Вносим коррективы в развал и схождение.
    На всю работу уйдет не так много времени, порядка 4-5 часов. Стоимость запчастей окупится. Все видно на фото и видео нашего сайта.

Внимание: Если нужно просто поменять бут, то такой объем работ можно не делать. Для этого не нужно полностью снимать весь рулевой механизм.

Проверка и регулировка проделанной работы

Когда отремонтирована рулевая рейка на ВАЗ 2108 и все на месте, следует отрегулировать и оборудование.
Итак:

  • При проверке не допускается вертикальный люфт в рулевых тягах;
  • Люфт должен регулироваться на руле и соответствовать примерно 15 градусам;
  • Рулевое управление должно быть легким. Перекусов быть не должно. Количество витков в разные стороны должно быть равным;
  • После поворота руль должен вернуться в исходное положение без посторонней помощи;
  • Следующую регулировку производить через 500-700 км пробега. Но если проблемы возникают раньше, то медлить не стоит.

Здесь была проделана серьезная работа. Зато теперь вы уверенно управляете своим автомобилем.
Иногда бывает сложно снять отдельные детали, но не стоит сдаваться. С новыми попытками вы неуклонно приближаетесь к желаемому результату.

Соберем после рулевой рейки автомобилей ВАЗ 2108, 2109, 21099. Попутно заменим изношенные детали новыми.

Процедура сборки рулевой рейки 2108

  1. Устанавливаем игольчатый подшипник вала рейки (если он снимался).

Проще всего это сделать с помощью отрезка трубы подходящего диаметра. Через него молотком забейте подшипник в его посадочное место в рулевом механизме.


  1. Устанавливаем новую опорную втулку рейки в корпус.

Своими выступами втулка должна войти в пазы внутри корпуса. После установки разрезаем демпфирующие кольца на втулке и удаляем отрезанные куски. Смажьте втулку смазкой (Фиол-1).


  1. Устанавливаем рейку внутрь корпуса.

Также смазываем перед установкой.

  1. Собираем вал рейки.

Запрессовываем в него подшипник с помощью трубки подходящего диаметра. Фиксируем подшипник стопорным кольцом.


  1. Устанавливаем вал с подшипником в корпус рулевой рейки.

Перед установкой закладываем в корпус рейки, в отверстие под вал с подшипником и в игольчатый подшипник, немного смазки (20-30 гр). Можно слегка постучать по валу сверху, чтобы его конец вошел в отверстие игольчатого подшипника, установленного нами ранее в корпусе рейки.

  1. Установите и затяните гайку подшипника.

В гайку предварительно вставляем уплотнительное резиновое кольцо и пластиковую защитную шайбу. Заворачиваем гайку специальным ключом до упора. Поверх гайки вставляем в корпус пружинную стопорную шайбу и резиновый пыльник с кольцом.


  1. Установите упор рулевой рейки.

Перед установкой все детали и отверстие в корпусе обильно смазывают консистентной смазкой. Сначала в корпус рельса вставляется сам упор, затем стопорное кольцо, затем пружина упора (в отверстие в упоре) и все это затягивается стопорной гайкой с помощью специального ключа (см. фото в начале статьи ).

Гайка затягивается до упора, но без усилия (момент 1,12 — 1,37 кгс.м), а затем отпускается на два деления, отмеченные на гайке (таким образом, между рейкой и упором устанавливается тепловой зазор 0,12 мм). При необходимости (наличии стуков рейки в кузове) рекомендуется отрегулировать затяжку стопорной гайки на рейке, установленной на автомобиле.


Задача А: усилить рулевую рейку ВАЗ 2108

0:74 1:580


2:1085

Усилитель переборки (УШП), а в народе усилитель рулевой рейки применяется для увеличения жесткости передней панели ВАЗ десятого семейства, Самар и Приоры. Уменьшает амплитуду перемещений корпуса рулевой рейки: в продольном направлении в 2 раза, в поперечном — в 5 раз. Что именно меняет такой усилитель и есть ли смысл его устанавливать?

2:1712

Что делает усилитель передней защиты?

2:1778

Производителей желтого железа для авто много, от известных фирм до подпольных без маркировки. Если на первый взгляд разницу можно не заметить (какие могут быть отличия, железяка есть железяка), то при последующей установке могут появиться «подводные камни». Например, крепежные отверстия не совпадают со штатными, где-то приходится работать напильником, а где-то монтировкой.
Предлагаю рассмотреть усилитель переборки ТехноМастер, и делаю это не из рекламных соображений, а потому что их продукция проверена не одним автомобилистом, и отзывы говорят, что проблем с установкой нет.
Конструкция усилителя разработана совместно со специалистами АВТОВАЗа и испытана в лабораториях ДТР. Выводы из отчета:
— Съемная арматура переборки уменьшает деформацию переборки в районе кронштейнов крепления картера и перемещения шпилек крепления картера при нагрузке на руль ±40 Н*м в два раза.
— Ход картера после установки усилителя уменьшен в 2,5 раза, а углы поворота руля уменьшены примерно на 10 градусов.
Объяснение: при нагрузке на руль ±40 Н*м углы поворота руля без ГУР составляют 53-54 градуса и 42-45 градусов с усилителем.
Другими словами, он предназначен для увеличения жесткости переборки, уменьшения смещения корпуса рулевого механизма и, как следствие, улучшения управляемости автомобиля.

2:4327

Несмотря на дождь, прошедший после завершения теста «перестановка» в штатной комплектации автомобиля, с установленным усилителем переборки, скорость этого маневра увеличилась на 3-4 км/ч даже в таких условиях
Зачем нужен реечный усилитель на ВАЗ

2:492

Если края неподвижны, то центр подвижен, и к нему просто прикручивается рейка. Таким образом, при вращении руля рулевая рейка «гуляет» вместе с основанием. Речь идет о небольших значениях, которые минимизирует шилд-усилитель. Положительный эффект после установки усилителя особенно заметен на ВАЗ 2108-12, в меньшей степени на Самаре и Приоре (конструкция моторного щита отличается у семейства Самара).
В результате на холостом ходу руль не трясется, как раньше, управление стало более точным, а если крутить руль на месте, панель уже не скрепит =))
Установка гидроусилителя руля

2:1539

Любой желающий может установить усилитель переборки щита своими руками в течение 1-2 часов. Для этого вам понадобятся ключи на 13 и два ключа на 17. Обратите внимание, что левое и правое стремена зеркально-симметричны.
Удалить левый

2:1967


3:2472

ОТВОРАЧИВАНИЕ В ВЕРХНЮЮ ГАЙКУ

3:54


4:559

СНЯТИЕ НИЖНЕЙ ГАЙКИ

4:609

(по ходу движения автомобиля) хомут. Установите левый буртик усилителя выступом поперечины вверх на шпильки.

4:812


5:1317

С ЛЕВОЙ СТОРОНЫ

5:1349

Затянуть гайки.
Есть один момент или способ так сказать чтобы не снимать тягу рулевой рейки. НЕОБХОДИМЫЙ! Лови мгновение. Затем вы можете легко снять и установить хомут рулевой рейки

5:1667


6:2172

НАСТОЯЩИЙ МОМЕНТ!

6:41


7:546

НАСТОЯЩИЙ МОМЕНТ!

7:588


8:1093

В ЭТОМ ПОЛОЖЕНИИ ДОЛЖНО БЫТЬ КОЛЕСО ДЛЯ СНЯТИЯ КРОНШТЕЙНА С РУЛЕВОЙ РЕЙКИ С ЛЕВОЙ СТОРОНЫ

8:1260

Заменить правый хомут.

8:1305


9:1810

С ПРАВОЙ СТОРОНЫ

9:1844

Поверх него наденьте проушины стойки на шпильки. . Затяните все гайки.
Установить поперечину. Поперечина вставляется с левой стороны, тяга проходит через рулевую проушину. Вставьте болты с пружинными шайбами ​​в отверстия проушин на хомутах и ​​вкрутите их в поперечину.

9:2339


10:504

ЗАТЯНИТЕ БОЛТЫ КЛЮЧОМ НА 17 ММ

10:564

Затяните оба болта одновременно.

10:634


11:1139

УСТАНОВЛЕНО НА ПЛОЩАДКЕ

11:1179

Если хомуты поменять местами, в конструкции появится зазор 10 мм между поперечиной и проушинами хомута. Поменяйте хомуты.
Ставить или не ставить переборочный усилитель — личное дело каждого! Большинство тех, кто устанавливал этот усилитель, заметили «наезд» и не жалеют потраченных денег и времени на установку. Однако есть и те, кто вообще не заметил разницы и считает эти продукты бесполезными. Для получения большего эффекта некоторые советуют вместе с этим установить распорку. Стоит отметить, что реечный усилитель сертифицирован и не повлияет на прохождение техосмотра

12:2821

Результат : работы по усилению рулевой рейки на ВАЗ 2108 завершены.

12:124

https://www.drive2.ru/l/546638/

12:159 23256

Приветствую вас, друзья! Когда я впервые сел за руль своего транспортного средства, первая мысль, которая промелькнула в моей голове, это то, что этот автомобиль собран из 10, а зимой у него будет 4 гусеницы(( т.к. я держу руль в руках а машина уходит в сторону, рулит и о чудо — сама едет в другую сторону, как-то дойдя до дома, а это не меньше 90 км от места покупки сразу до СТО, подтянули рейку и ездить стало сносно. Ремонт/замена рейки откладывались на неопределенный срок т.к. естественно машина сломалась и она была просто необходима. Вот и покатался с начала лета по эти дни…
Задумался о замене рейки, хотел сразу поставить новую. Посоветовался с друзьями: мнения разделились — кто-то сказал, что ремонт — пустая трата денег, а кто-то сказал, что даже новые рейки сейчас шумят… Подумав, что купить новую рейку всегда успею, решил снять его и заняться дефектовкой старой стойки (купив на всякий случай ремкомплект). Загнал машину в гараж и приступил к ее разборке, так как работа отнимает у меня много времени, рейку я снимал не спеша, При разборке не обошлось без неожиданностей, что я отломил обе шпильки крепления рейки от стороне левой стойки (никому этого не желаю). Решил сначала разобраться с рейкой, а потом ломать голову над шпильками
Итак приступим
ремкомплект

приводной вал и подшипник


Чтобы выбить маленький подшипник из корпуса я проделал небольшое отверстие в корпусе за подшипником и выбил пластиковую втулку гвоздем


Вставил пластиковую втулку


Обильно забил литолом, натянул новую крышку, закрепил стяжками


Настал момент подумать, что делать со сломанными шпильками
Срезал зубилом верхнюю шпильку



Просверлил отверстие под болт


Стенка двойная, сверлил отверткой (сначала 4-ю, потом 8-ю) вставил болт со стороны салона — как было).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
