🚘 Ремонтируем главный циллиндр сцепления ВАЗ 2101 — 2107

Сцепление — одно из самых важных частей автомобиля, при выходе из строя сцепления пользоваться автомобилем становится практически невозможно.

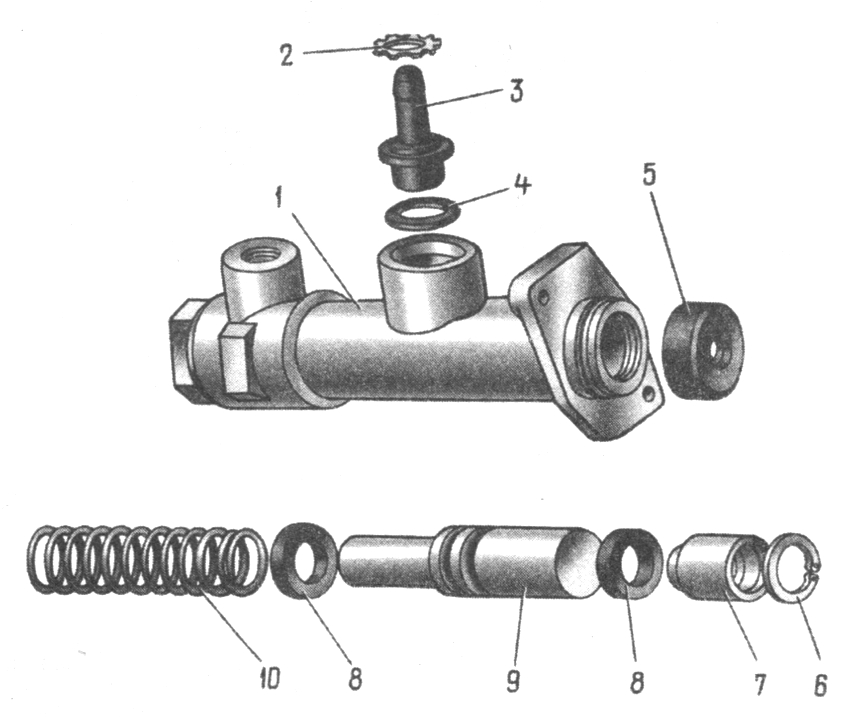

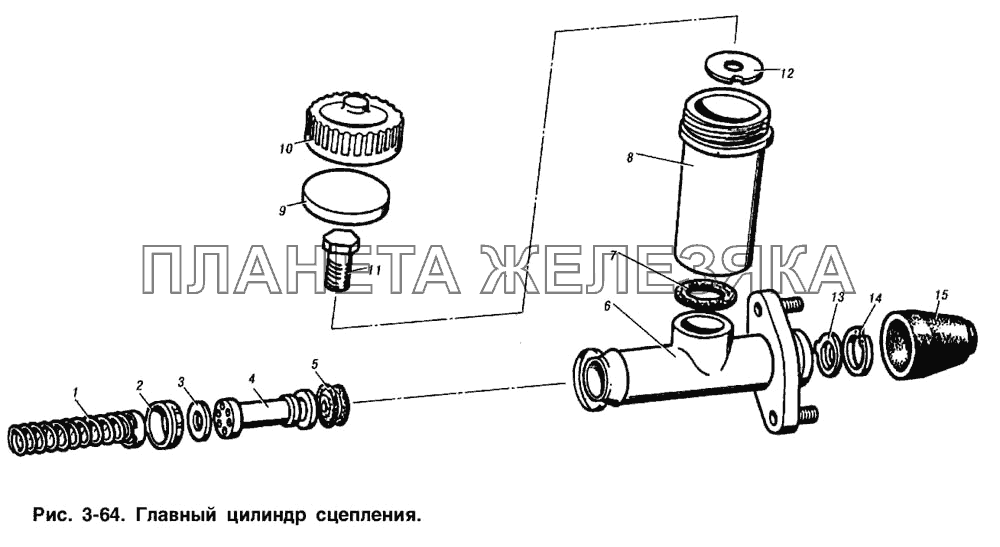

Главный цилиндр сцепления ВАЗ 2106

Несколько общих моментов: на всех классических моделях ВАЗ сцепление гидравлическое, то есть состоит из двух цилиндров, главного и рабочего. Главный цилиндр установлен сверху, он посредством действия на него педали сцепления создает избыточное давление, которое и заставляет двигаться рабочий цилиндр. Рабочий цилиндр — это цилиндр в системе сцепления, который двигает непосредственно вилку сцепления, устанавливается снизу и в нем содержится штуцер для прокачки сцепления.

Также важно знать, что с 2101 по 2107 все части сцепления идентичны и взаимозаменяются. Рабочей жидкостью в системе сцепления является обычная тормозная жидкость.

Определить когда необходимо ремонтировать главный цилиндр не сложно, основными признаками его неисправности являются:

Недостаточное выключение сцепления (сцепление ведет)
Любой вид подтекания, что из-под гаек крепления шланга и трубок, что из торца из-под резиновых уплотнителей
Заклинивание главного цилиндра в нажатом положении

В моей же ситуации главный потек из-за износившегося уплотнительного кольца, иными словами жидкость потекла по педали сцепления в салон.

Ремонт я начал с демонтажа шланга бачка, открутил хомут на главном цилиндре и быстро его сняв с главного повернул вверх и защемил за крышкой бачка чтобы жидкость не вытекала из бачка. Далее я открутил трубку, которая идет к рабочему цилиндру, делал это я специальным ключом, жаль нет фотографии но приобрести такой можно без проблем в любом автомагазине. Осталось только открутить сам главный, он крепится двумя гайками на 13 и извлечь его из-под капота.

Главный извлечен

Снят пыльник, заметно, что жидкость текла отсюда

Подковырнув отверткой пыльник, я увидел откуда именно текла жидкость, предположение было абсолютно правильным.

Далее необходимо протереть цилиндр, удалить грязь и ржавчину.

Внимание!!! Нельзя использовать для мойки бензин или аналогичные жидкости, так как они очень быстро испортят новые резинки. Для промывки элементов сцепления и тормозов используют чистую тормозную жидкость.

После очистки от грязи, можно приступить к разбору. Для этого понадобится шило или аналогичный предмет.

Штопорное кольцо

Вытаскиваем кольцо

Далее нужно аккуратно извлечь внутренности, имея ввиду что поршень находится под действием пружины.

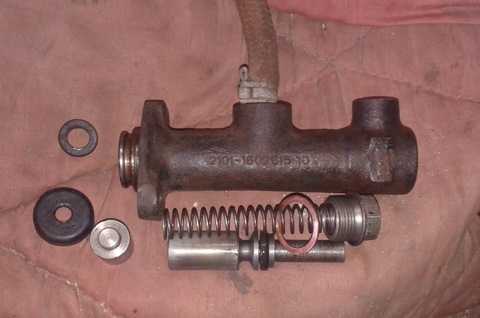

Вот так это выглядит

Далее необходимо очистить корпус главного цилиндра, нельзя скрести детали отверткой наждачкой и тп, это так на всякий случай, я использую тряпку с тормозной жидкостью. В мануалах по ремонту я часто встречал такие выражения, что если на деталях появились рыски, царапины и прочее то он не годен. Но вопреки всему этому практика показывает, что не смотря на все риски, при условии установки качественного ремкомплекта главный цилиндр работает без замечаний. Я использовал вот такой комплект:

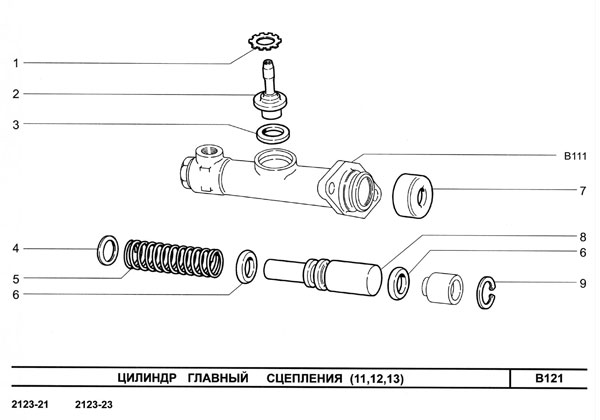

Ремкомплект главного цилиндра сцепления ВАЗ

Снимаем старые кольца, чистим все канавки, отверстия. Там не должно быть не пыли ни мусора.

Кольцо снято, очищаем поршень, ставим новое

→ Получите полезные материалы для Ваз 2101-2110

Спасибо за подписку!

Чистые «Внутренности»

А вот и кстати причина течи цилиндра сцепления:

Кольцо износилось не равномерно

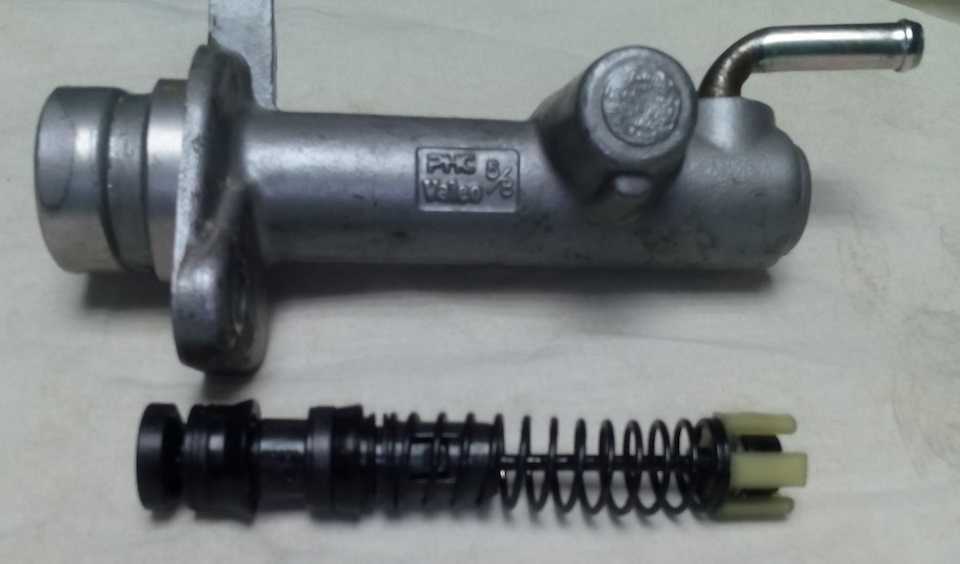

После очистки и замены колец, можно собирать цилиндр, ниже фотография что и как должно стоять:

Здесь фото не очищенного, я его добавил сюда чтобы показать правильность сборки

Собрав цилиндр устанавливаем штопорное кольцо

Прокачка сцепления на ВАЗ 2106

После того как произвели ремонт, необходимо прокачать сцепление.

Во всех руководствах по ремонту можно найти стандартную инструкцию по прокачке сцепления, но она может помочь не всегда.

Первый вариант прокачки стандартный, он состоит в том, что необходимо заполнить бачок жидкостью, открутить штуцер для прокачки, одеть на штуцер шланг, а второй конец опустить в посудину с чистой жидкостью. Затем нажимая на педаль следим за тем когда перестанет выделятся воздух, также не забываем контролировать уровень в бачке.
Второй способ состоит в задействовании помощника — один человек нажимает на педаль 4-6 раз и держит нажатой ее в пол. Второй откручивает штуцер для прокачки, со штуцера должны выходить пузырьки воздуха, как только они перестанут выходить необходимо завинтить штуцер, а после этого отпустить педаль. И так до восстановления нормальной работы педали и пока не перестанут выходить пузырьки воздуха.

Есть еще самый простой способ прокачки, но который не всегда срабатывает — для его осуществления необходимо просто налить жидкость в бачек и отвинтить штуцер на рабочем цилиндре. Жидкость самотеком пройдет через всю систему и когда начнет стабильно вытекать из штуцера его можно завернуть и прокачку считать оконченной.

Замена главного рабочего цилиндра сцепления своими руками

Здравствуйте, уважаемые автолюбители! Традиционно во взаимоотношениях владелец – автомобиль, существует две новости: плохая и хорошая. Это относится к любой системе автомобиля, и сцепление не является исключением.

Хорошая новость для любого автомобилиста: главный цилиндр сцепления очень редко выходит из строя. Не совсем хорошая новость: при неисправности, как правило, требуется замена главного цилиндра сцепления. И вновь хорошая новость: цилиндр сцепления – относительно недорогая запчасть, и замена цилиндра сцепления – технологическая операция, которую любой автомобилист может спокойно произвести своими руками.

При неисправности сцепления, существует ещё один, альтернативный вариант: ремонт главного цилиндра сцепления. Ремонт рабочего цилиндра своими руками, тоже вполне выполнимая задача, особенно с учетом того, что существует ремкомплект рабочего цилиндра сцепления, при помощи которого вы просто меняете неисправные (износившиеся) детали новыми.

Для этого необходимо знать принцип работы сцепления и устройство привода гидравлического сцепления.

Содержание

Как устроен привод гидравлического сцепления?
Когда требуется замена или ремонт главного, рабочего цилиндра сцепления
Ремонт главного цилиндра сцепления

Как устроен привод гидравлического сцепления?

Система привода гидравлического сцепления включает в себя:

педаль сцепления;
главный цилиндр сцепления, находящийся в цепи сразу же за педалью сцепленияю. Его задача – передать усилие от педали сцепления при помощи рабочей жидкости на рабочий цилиндр сцепления;
далее, рабочий цилиндр сцепления, главная задача которого – перемещение вилки и нажимного подшипника;
вилку выключения сцепления;
нажимной подшипник;
патрубок для подачи рабочей жидкости сцепления.

Когда требуется замена или ремонт главного, рабочего цилиндра сцепления

О диагностике работоспособности сцепления, сказано и написано немало.

Поэтому, позволим себе напомнить о том, как водителю самостоятельно определить неисправность сцепления, и понять для себя, что пришло время провести ремонт главного или рабочего цилиндров сцепления.

Да, кстати, для того, чтобы не повторяться. В случаях, когда ремонт главного или рабочего цилиндра сцепления, а также прокачка сцепления, не приводят к желаемому результату, то наиболее оптимальный вариант в этом случае: замена главного или рабочего цилиндра сцепления.

Итак, как диагностировать работоспособность сцепления самостоятельно:

систематически проверять уровень рабочей жидкости в бачке сцепления. Заметное снижение уровня рабочей жидкости указывает на то, что утечка тормозной жидкости происходит из-за выхода из строя манжет или неисправности поршня;
визуальным осмотром выявлять наличие подтеков рабочей жидкости на корпусах главного, рабочего цилиндров, а также в местах соединения трубопроводов;

о наличии в системе сцепления воздуха вам подскажут провалы педали сцепления «в пол». В этом случае понадобится либо прокачка сцепления, либо диагностика и ремонт главного и рабочего цилиндров;
происходит, т.н. «недовыжим» сцепления – это когда, вы нажимая педаль сцепления и переключая передачу, слышите характерный «хруст» шестеренок либо ощущаете вибрацию ручки переключения передач.

При наличии признаков неисправности в сцеплении, желательно не тянуть, и провести более тщательную диагностику. Иначе, может получиться так, что отложенный на завтра ремонт главного цилиндра сцепления, сегодня может принести неприятности, связанные с заменой всего механизма.

Ремонт главного цилиндра сцепления

Замена главного и рабочего цилиндра сцепления не нуждается в подробном описании. Нужно, всего лишь: снять старый цилиндр, запоминая последовательность операций, и установить новый цилиндр в сборе, выполняя операции в обратном порядке.

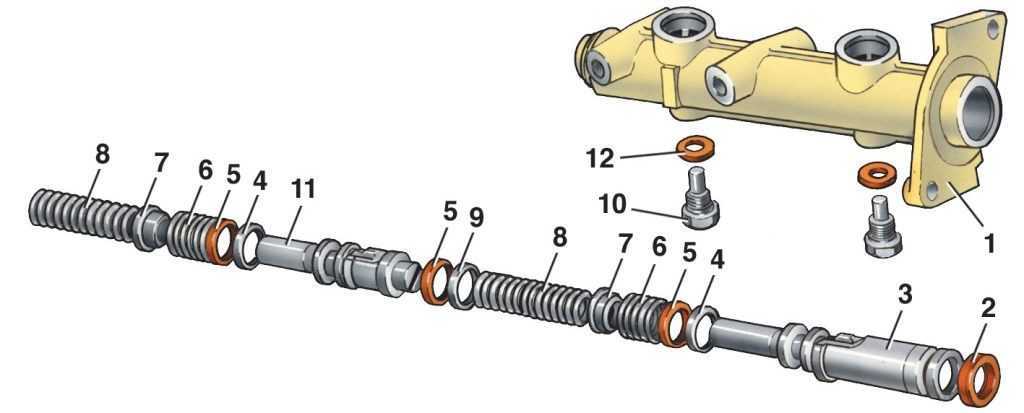

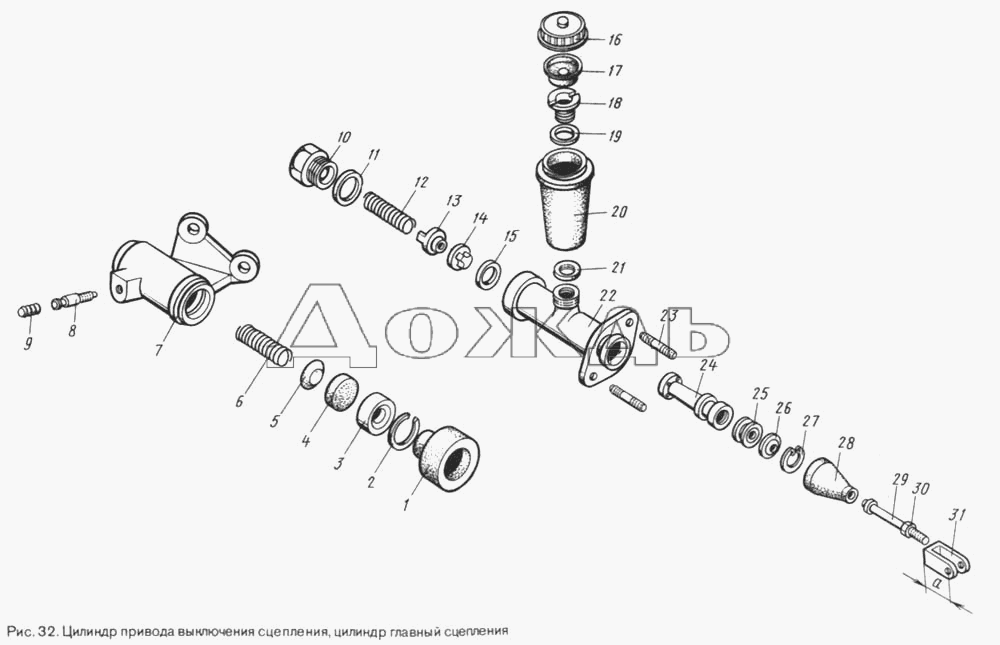

Устройство главного цилиндра сцепления особой сложностью не отличается. Корпус цилиндра, поршень и манжеты. Поэтому, его ремонт вполне выполним своими руками. Ремкомплект главного цилиндра сцепления включает в себя все детали, которые подвержены износу. Вам останется лишь: снять, разобрать главный цилиндр сцепления, и заменить вышедшие из строя детали новыми.

Технология ремонта главного цилиндра сцепления

главный принцип: запомнил, как снял, и поставил в обратном порядке;
производим демонтаж главного цилиндра сцепления. Нюансы связаны лишь с конструктивными особенностями марки и модели вашего авто;
разбираем цилиндр сцепления;
определяем неисправные детали и смотрим , есть ли они в ремкомплекте главного цилиндра сцепления. Не прогадаете, если произведете замену всех деталей, которые содержит ремкомплект. Особое внимание при осмотре состоянию геометрии штока и зеркал;

промываем детали. Промывка осуществляется только в чистой тормозной жидкости;
все новые детали смазываем тормозной жидкостью;
производим сборку цилиндра сцепления и монтаж на штатное место.

После установки главного цилиндра сцепления, проводим прокачку сцепления.

Вот, пожалуй, и всё. Удачи вам при ремонте, замене главного и рабочего цилиндров сцепления автомобиля.

Вот как заменить главный цилиндр сцепления

Недавно Jalopnik читатели посоветовали мне проредить стадо юнкеров. Когда я не прислушался к этому совету, он укусил меня за задницу, оставив в затруднительном положении. Теперь я наконец-то этим занимаюсь: продаю две свои машины. Но сначала я должен сделать пару быстрых исправлений. Вот как я сделал главный цилиндр сцепления на самой ненадежной в мире Honda.

Теперь, когда погода в Мичигане не является невыносимой, я действительно могу выйти на улицу и отвернуться. Итак, моей первой задачей было починить этот чертов протекающий главный цилиндр сцепления на Honda Accord 1995 года. Вот как она выглядела до ремонта:

Тормозная жидкость текла по всему брандмауэру и капала на ковер. Затем он попал на мои туфли, которые коснулись педалей, так что теперь у меня испачканный ковер и рассыпавшиеся резиновые накладки на педали. Замечательно.

Хорошей новостью является то, что замена прохудившегося главного цилиндра была легкой задачей, хотя места было мало. Видите стрелку на картинке выше? Это указывает на резервуар с жидкостью сцепления, но сам главный цилиндр сцепления зажат между этим резервуаром и брандмауэром, поэтому любой, у кого огромные руки, может захотеть нанять малыша для этой работы.

Снятие старого главного цилиндра

Первое, что я сделал, это выкрутил 10-миллиметровый болт из кронштейна резервуара, чтобы я мог отодвинуть его в сторону и получить лучший доступ к нижнему главному цилиндру.

Затем, найдя главный цилиндр сцепления, я схватил 12-миллиметровый комбинированный ключ и открутил накидную гайку. Я должен был использовать линейный ключ, но у меня его не было, поэтому я рискнул скруглить гайку, используя гаечный ключ с открытым зевом. Это очень неразумно; не делай того, что делаю я.

Затем я изогнул свое тело, чтобы попасть в крошечное пространство для ног водителя. Оказавшись там, я открутил две гайки, крепящие главный цилиндр к брандмауэру (одна показана на рисунке ниже, а другая скрыта от глаз в противоположном углу).

После этого я удалил штифт (и шплинт), соединяющий толкатель главного цилиндра с педалью сцепления.

Отсоединив хардлайн снаружи и вытащив штифт и две гайки изнутри автомобиля, я вернулся под капот и выдернул старый главный цилиндр, что было, на мой взгляд, восхитительным моментом.

Шлепните новый главный цилиндр В

Затем я прикрепил шланг резервуара к новому новому главному цилиндру и натер сопрягаемую поверхность небольшим количеством герметика RTV, чтобы предотвратить утечку через брандмауэр. Я вставил чистую, блестящую часть в дыру в моем брандмауэре и прикрепил жесткую линию.

Затем я скользнул обратно в очень маленькое пространство для ног (опять же, для этого можно нанять малыша).

Внутри я затянул две гайки, заменил штифт, соединяющий педаль с мастер толкатель цилиндра и вставьте скрепку обратно в отверстие для штифта.

Пришло время отрегулировать педаль.

Регулировка свободного хода педали

Следующим шагом была регулировка толкателя главного цилиндра. Если он не отрегулирован должным образом, сцепление может не выключаться, когда я нажимаю педаль вниз, и оно может по-прежнему оказывать давление на гидравлику сцепления, когда моя нога полностью отпущена. Поэтому очень важно, чтобы толкатель был правильно отрегулирован.

К счастью, работа настолько проста, что с ней справится даже малыш (еще одна причина нанять Тимми с улицы). Я просто ослабил гайку и провернул толкатель вручную. Цель состояла в том, чтобы отрегулировать его так, чтобы, когда педаль опиралась на резиновый упор, толкатель находился на краю погружения, но не оказывал никакого давления на систему.

Прокачка системы

Прокачка системы заняла целую вечность, так как я не прокачивал главный цилиндр на стенде, поэтому в системе было много воздуха. Тем не менее, это не было ракетостроением.

Я наполнил бачок тормозной жидкостью, несколько раз сжал резиновый шланг, чтобы убедиться, что жидкость попадает в главный цилиндр, и прикрепил приспособление для прокачки, выполняемое одним человеком, к ниппелю рабочего цилиндра, показанному ниже.

Затем я просто ослабил ниппель и нажал на педаль, не давая слишком низкому падению уровня жидкости в бачке. Как только весь воздух вышел из системы, я снова затянул ниппель рабочего цилиндра, и все было готово.

Итак, теперь у меня есть педаль сцепления, приятная на ощупь, и ядовитая жидкость не разбрызгивает всю обувь.

Теперь все, что мне нужно сделать, это заменить ремень ГРМ и водяной насос, прежде чем я наконец смогу выкинуть из своей жизни эту дрянную Хонду. Я уже приступил к этой работе, и до сих пор это был сущий ад. Оставайтесь с нами, чтобы узнать больше об этом.

Открыть kinja-labs.com

Ремонт и прокачка главного цилиндра сцепления

Главный цилиндр сцепления Ремонт и прокачка

Лоуэлл Феликс Тортона

Я думал, что у меня есть все необходимое инструменты под рукой, когда я начал процесс. Но я думаю, я не был готов как мне казалось.

Это заставило меня ходить туда-сюда к ближайшему оборудованию. магазин в моем районе, чтобы купить такие инструменты. Чтобы помочь ребятам из DIY, которые планирую отремонтировать главный цилиндр сцепления и прокачать сцепление, здесь инструменты, которые вы должны иметь.

Ремонтный комплект главного цилиндра
Fujiura Ltd. (FIC) [Сделано в Японии] или любой ремонтный комплект, совместимый с 323/MX-5.
Серийный номер: FR-3106 (для 323/MX-5)
Рахетка
Удлинитель гнезда/трещотки
12 мм. шестигранник с на глубина не менее 1 дюйма
10 мм. разводной ключ
8 мм. закрытый ключ
Щипцы для стопорных колец
Около 500 мл тормозной жидкости DOT3/DOT4 жидкость
Домкрат
Отвертка
Колесный ключ
ВД-40
Напарник для прокачки системы
Абсорбирующие тряпки
Чистые газетные/бумажные полотенца (для использоваться в процессе восстановления главного цилиндра)
Ватные палочки.
Бутылка/пластиковый контейнер для утилизации тормозные жидкости
Шприц (не обязательно)
Пластик Glad-o-wrap размером 4 на 4 дюйма уплотнение (можно получить на кухне)
Вода
Непрерывное время
Закуски (ням… ням…)

Позвольте мне сначала описать местоположение как главного, так и рабочего цилиндра. Для главного цилиндра он находится внутри капота двигателя. Вспомните два цилиндрических резервуара, соединенных на брандмауэр автомобиля перед рулевой колонкой? Ну и главный цилиндр Единица с меньшим цилиндрическим резервуаром. Для рабочего цилиндра, он находится под передне-пассажирской частью нашей миаты. Это может быть ясно видно после снятия правого переднего колеса. Это как дверной привод с резиновым чехлом багажника (аналог резинового чехла амортизатора) на Это.

Теперь позвольте мне объяснить, как действовать с процессом.

A. Снятие главного цилиндра

Снимите крышку бачка емкость с жидкостью на главном цилиндре.
С помощью шприца удалите часть тормозную жидкость из бачка до минимального уровня. Утилизировать жидкость в бутылке/пластиковом контейнере.
Поместите 4 на 4 дюйма Glad-o-wrap пластиковое уплотнение в верхней части резервуара для жидкости главного цилиндра. Плотно запечатайте. (Это предотвратит проливание жидкостей при снятии трубопровода сцепления с главный цилиндр.
Установите крышку бачка и закройте плотно прилегает к бачку с жидкостью главного цилиндра.
Положите впитывающую тряпку под корпус главного цилиндра.
Найдите трубопровод сцепления, который подсоединен к корпусу главного цилиндра. (длинная труба диаметром около 1 мм)
С помощью гаечного ключа на 10 мм ослабьте резьбовое соединение (отвинчивая его против часовой стрелки).
После того, как винт полностью снимите, вытащите накладку трубы сцепления из главного цилиндра.
Найдите 2 винта, соединяющих главный цилиндр на брандмауэр автомобиля.
Распылите на них немного WD-40, чтобы облегчить до снятия гайки. (Поверьте мне… Мне действительно было трудно удалить эти вещи.)
Использование 12 мм. шестигранник соединены с удлинителем и трещоткой, снимите гайки (отвинчивая это против часовой стрелки).
Открутив 2 гайки, вы Теперь можно снять весь главный цилиндр сцепления. (Будьте осторожны, чтобы не пролилась жидкость….)

B. Восстановление/ремонт мастера Цилиндр

Снимите тонкую тканую подкладку. который находится между главным цилиндром и брандмауэром автомобиля. (Предотвращать от утечки жидкости позже в процессе восстановления.)
Работа на чистой бумаге или бумаге полотенце.
Посмотрите в конце мастера цилиндр (тот, который подключен к брандмауэру двигателя) и найдите круглый зажим, объединяющий весь главный цилиндр. (подкова, как круглый предмет с двумя отверстиями на конце)
Нажмите на поршень с помощью отвертки и снимите круговой зажим с помощью щипцов для стопорных колец.
После снятия круглого зажима, поршень внутри главного цилиндра в конечном итоге будет удален. (Ты можешь затем обратите внимание, что в качестве компонента использовался только дешевый пластик.)

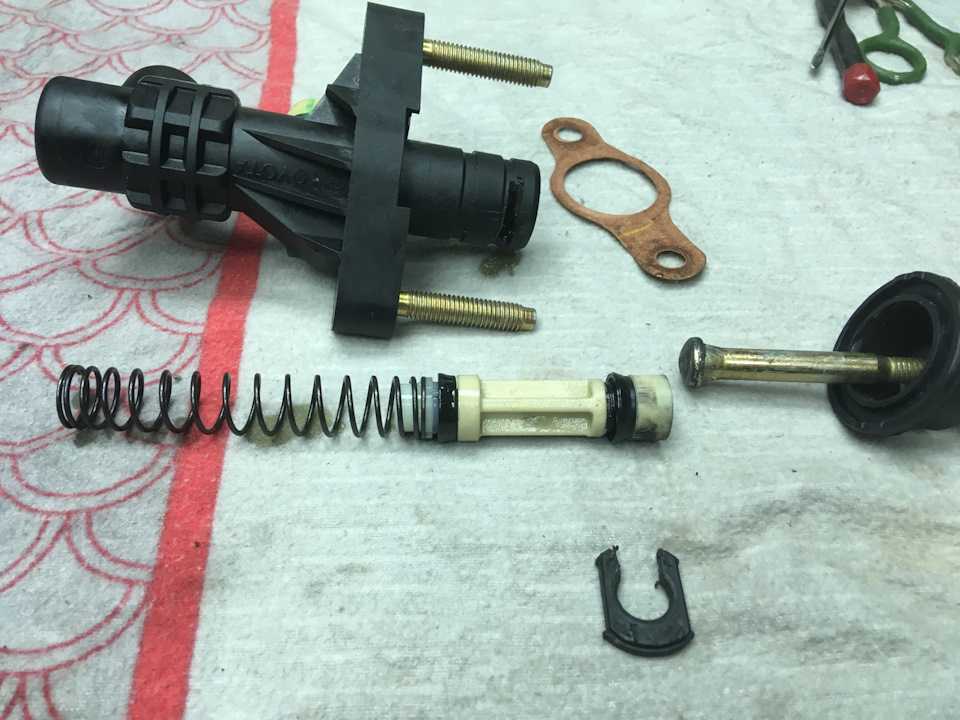

Встряхните главный цилиндр, пока остальные 3 компонента (пружина, колпачок, круглая пластиковая накладка) отсутствуют.
Убедитесь, что ремонтный комплект содержит следующие компоненты (поршень, пружина, крышка).
Очистить весь внутренний мастер корпус цилиндра, используя свежую тормозную жидкость и протерев его ватным тампоном. (Не делайте используйте воду или другие растворители для очистки. )
После очистки налейте немного свежая тормозная жидкость в нем.
Замочите новую пружину, колпачок, круговой пластиковые накладки, поршень со свежими жидкостями.
Наденьте колпачок на твердый (плоский) конец пружины и снова вставьте ее в корпус главного цилиндра.
Затем прикрепите круглую пластиковую накладки, а затем установите поршень в главный цилиндр. Помните, что плоская сторона будет использоваться для контакта с круглой пластиковой облицовкой и сторона толкателя должна быть открыта.
Снова вставьте круглый зажим, надавив на поршень отверткой и защелкнув круглую скобу (как установка клипсы на амортизатор Koni в обратном порядке).
Теперь вы восстановили сцепление. главный цилиндр.

C. Переустановка Мастера Цилиндр

Вернуть тонкую тканую подкладку. который был удален в B-1.
Установите главный цилиндр обратно на брандмауэр двигателя.
Использование торцевой головки 12 мм, гнездо удлинитель и храповик, отвинтите и затяните две гайки, которые крепят главный цилиндр на брандмауэр автомобиля.
Подсоедините накладку трубы сцепления.
С помощью рожкового ключа на 10 мм завинтите и затяните соединительный винт между главным цилиндром и сцеплением облицовка трубы.
Залить свежую тормозную жидкость в резервуар.
Теперь главный цилиндр имеет был успешно переустановлен.

D. Прокачка сцепления

Домкрат правая передняя сторона из машины.
Снимите колесо.
Сядьте рядом справа спереди боковая колесная арка автомобиля (лицом к месту расположения амортизатора)
Найдите рабочий цилиндр (Вы затем можно увидеть его на левой стороне амортизатора… которая непосредственно соединен с корпусом сцепления.)
Виден клапан для выпуска воздуха подключен к рабочему цилиндру. Наденьте на него накидной ключ на 8 и сделайте Убедитесь, что клапан для выпуска воздуха плотно закрыт. (Винт по часовой стрелке.)
Положите тряпки рядом с траекторией путь клапана сброса воздуха.
Попросите друга сесть на место водителя сиденье.
Убедитесь, что жидкость сцепления резервуар полный. Заполните, если необходимо.
Дайте ему медленно подтолкнуть (считая 3-5 секунд) педаль сцепления до упора.
Пусть обслуживает педаль сцепления на полу, пока вы не дадите сигнал медленно отпустить его.
Теперь медленно ослабьте (винт против часовой стрелки) воздухоотводчик до тех пор, пока не выйдет струйка пузырьковой жидкости.
Снова затяните клапан выпуска воздуха.
Дайте сигнал вашему другу, чтобы медленно отпускайте педаль сцепления.
Повторить процесс с D-8 по D-13 (около 5-7 раз), пока не заметите, что брызги, исходящие из воздуха выпускной клапан — чистая тормозная жидкость, и педаль сцепления кажется тугой.
Обязательно затяните воздухоотводчик клапан.
Заполнить бачок жидкости сцепления до максимального уровня.
Закрыть крышку жидкости сцепления резервуар.
Очистите водой все детали куда пролилась тормозная жидкость.
С помощью баллонного ключа переустановите колесо и затяните гайки крест-накрест.
Домкратим правую переднюю сторону из машины.
Полностью затяните колеса.
После чего можно тест-драйвить и посмотреть, все ли в порядке.

Наконец-то теперь можно убирать, есть перекусите с другом и наслаждайтесь оставшейся частью дня вождения сверху вниз Ваша Миата.

Надеюсь, это послужит ориентиром для вас, ребята, которые планируют починить свои машины в случае возникновения такой проблемы.
