Устанавливаем газ второго поколения своими руками ГБО2 фотоотчет инструкция

Итак в связи с тем, что многие пытаются сэкономить на установке газа 2 поколения.

Я решил вам в этом помочь.
Дам некоторые рекомендации как все сделать самим.
Начнем с того что нам нужно собрать оборудование, состоящее из :

1 Баллон
В наборе с лентами крепежа или болтами в зависимости какой баллон вы выбрали

2 Мультиклапан для баллона

3 Редуктор

4 Заправочный клапан ( он часто продается в комплекте с мультиклапаном)
(идет в наборе с мультиклапаном)

5 Клапан перекрытия топлива (бензина если машина карбюраторная
Если машина не карбюраторная, а инжекторная нужно будет купить в место клапана запора бензина, эмулятор форсунок ( эмуляторы бывают разными к примеру если 4 цилиндра, то соответственно эмулятор должен быть для 4х цилиндровой машины и так далее. )
Чаще всего машины с газом 2 го поколения четырех цилиндровые.

6 Кнопка переключения ГАЗ-БЕНЗИН
Кнопки бывают 2х вариантов для карбюраторных и инжекторных машин.
Нужно при покупке кнопки уточнить продавцу что машина у вас или карбюраторная или инжекторная.
Нужно это для того, что бы в последующем правильно собрать электрическую схему.

7 Миксер под ваш карбюратор или если машинка инжекторная миксер для вашего типа инжектора.
Он нужен для того что бы мы правильно подали смесь газа в ваш впускной коллектор.

8 Регистр мощности подаваемого газа в коллектор
Опять же регистры мощности бывают нескольких типов с одной рукояткой и двумя
При подборе миксера к вашему типу впрыска то ли это карбюратор то ли инжектор продавец вам продаст именно тот что вам нужен.
Просто не забудьте уточнить что вам нужен регистр мощности под ваш миксер.

Именно миксер диктует какой должен быть регистр мощности.

9 Шланги и разная мелочь для подключения
шланг 16 мм тосольный около 2 метров
шланг 16 мм газовый около 1 метра
шланг 10 мм около 1 метра если машина карбюраторная
хомуты для шлангов я примерно беру всего по 20 штук на те и те шланги
изолента одна лучше «3М» фирмы она хорошего качества
тройники подключения тосола от печки к редуктору 2 штуки диаметром 16 мм
стяжки 20 см пластиковые 1 упаковка

10 Трубки подключения газа медные или пластиковые как вам будет угодно
6 мм 6 метров
8 мм 2 метра

Так вроде бы все перечислил прошу прощения если что то забыл, я всего лишь человек )))

Устанавливаем баллон

Устанавливаем редуктор под капотом на основании кузова

На картинке указан редуктор 4 поколения так как картинки установленного редуктора 2 го поколения я не нашел в хорошем качестве

Ставим мультиклапан в баллон следите что бы отметка «ТОР» на мультиклапане, что нарисована на шкале уровня количества газа смотрела строго в небо !!!

Далее подключаем трубки от баллона к заправочнику

Подключаем трубку от баллона к редуктору.
Следите за тем что бы все концы трубок были плотно обжаты так как плохо обжатые трубки в последствии будут травить газ.
Но и не перестарайтесь.
При подключении трубок когда будете прокладывать тянуть магистраль из трубок следите за тем что бы трубку не сломать и плотно прикрепляйте стяжками к кузову.
Лучше прокладывать трубки с трубками топливной системы бензина.
Так как они проложены в самом безопасном месте от воздействия к примеру ударов и так далее.

Далее подключаем тосол к редуктору

Подключайте редуктор строго параллельным способом, через тройники, а не последовательным.

Летом вы не поймете в чем проблема, а вот зимой если не правильно подключите будете сразу это ощущать.

Электрика при внимательном осмотре коробки с кнопкой вы найдете инструкцию как правильно подключить провода.
К примеру такую, они все практически одинаковы

Надеюсь вы разбираетесь в таких схемах описывать не стану как делать это по шагам.

Устанавливаем бензиновый клапан разорвав цепь подачи по шлангу бензина в карбюратор после !!!!!! бензонасоса !!!!
!!!ВАЖНО Смотрите внимательно направление стрелки на клапане стрелка должна смотреть по направлению от бака к карбюратору.

Подключаем, устанавливаем миксер подачи газа в карбюратор или коллектор если машина инжекторная

Карбюраторный миксер

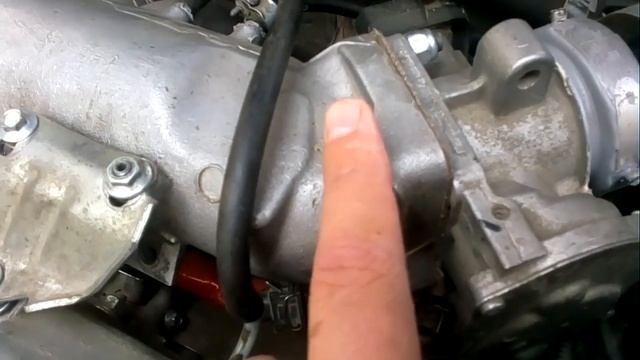

Инжекторная система миксер устанавливается и выглядит примерно так

Устанавливается он перед дроссельной заслонкой.
В общем принцип понятен я так полагаю.

После подключаем шланг подачи газа от редуктора к миксеру.
Теперь нужно установить регистр мощности на этот шланг.
Его лучше всего ставить как можно ближе к миксеру подачи газа.!!!!

Небольшое дополнение если машина инжекторная то в место клапана бензина нам нужно подключить эмулятор форсунок.
Схема подключения есть так же в наборе к эмулятору и там написано как подключать его.
Со своей стороны скажу что провода от кнопки для инжекторной машины подключатся не к бензиновому клапану, а к проводу питания эмулятора форсунок.
Тут нет никаких сложностей на самом деле.
Ну все в принципе мы закончили все работы.
Теперь проверка все ли правильно сделано.
Первое заводим машину кнопка должна быть переключена в положение БЕНЗИН

Если все правильно то питание на клапан бензиновый идет и бензин подаётся в систему.
А на клапане редуктора питания соответственно нет .
Тестером можно проверить питание на катушке редуктора не должно быть при работе двигателя на бензине.
Переключаемся на нейтральное положение кнопки (кнопка по середине стоит ).
Машина работает но питание на клапане бензиновом нет и нет питания на катушке редуктора.
Это мы вырабатываем остатки бензина перед включением газа.
Касается эта процедура только машин на КАРБЮРАТОРНОЙ системе.
Как только машина стала глохнуть переводим кнопку в положение ГАЗ
В этот момент питание на бензиновом клапане отсутствует и клапан не работает
Тем самым не давая поступать бензину в систему.

А питание на катушке редуктора газа появляется.

Тем самым запуская газовый редуктор в действие.
Если все так как я написал едем на заправку и заправляем литров 5ть газа в баллон.

Статьи о ГБО

Установка ГБО своими руками

Установка ГБО в нашей жизни стала более вынужденной мерой, чем искренне желанной, ведь в условиях постоянно повышающихся цен на бензин, многие автовладельцы начинают искать альтернативу.

Самой простой и распространенной альтернативой бензину является использование в качестве топлива газа.

Но чтобы автомобиль начал работать на газу, потребуется доработка топливной системы, а именно установка газобаллонного оборудования (ГБО).

Поколения ГБО

Самыми распространенными являются газобаллонные оборудования второго и четвертого поколения. ГБО 3 поколения считается переходым и используется очень редко.

Устройство ГБО второго поколения является более простым и сложного оборудования не имеет. ГБО 4 поколения уже более совершенно, и работа его регулируется специальным блоком управления.

Газобаллонное оборудование второго поколения отлично подходит для автомобилей, у которых установлена карбюраторная система питания.

Автомобилям с современной инжекторной системой питания уже потребуется установка ГБО 4 поколения.

Часто после приобретения газобаллонного оборудования автовладельцы обращаются на СТО, чтобы была произведена установка данного оборудования на авто. Так лучше поступить, если приобретено оборудование 4 поколения.

Комплект газобаллонного оборудования 4-го поколения.

Хотя если приобретено оборудование второго поколения, то возможна, и установка ГБО своими руками.

Для этого достаточно иметь требуемый инструмент и знать порядок установки оборудования.

Читайте по теме: Особенности установки ГБО.

Порядок проводимых работ

Если Вы решили устанавливать ГБО своими руками, то порядок проводимых работ будет таковым:

Установка баллона;
Оборудование проводки газопровода;
Установка смесителя и клапанов;
Монтаж редуктора и дозатора, пульта управления;
Проверка герметичности и работоспособности газобаллонного оборудования.

Установка баллона

Итак, приобретено оборудование второго поколения, состоящее из:

Баллона под газ;
Мультиклапана;
Двух электроклапанов: бензинового и газового;
Газового редуктора;
Заправочного вентиля;
Дозатора газовой смеси;
Смесителя и пульта управления.
Дополнительно потребуется наличие трубопроводов, переходных тройников, хомутов крепления.

Баллоны выпускаются двух типов: цилиндрические и тороидальные, в народе – «таблетки».

Для автомобилей классической компоновки лучше подходят цилиндрические баллоны, поскольку они имеют большую вместительность. И для авто таких типов они лучше подходят, потому, что у автомобилей имеется отдельный багажник, где его можно установить.

У авто, сделанных в кузове хэтчбек, багажный отсек, находящийся в салоне, по размерам небольшой, поэтому цилиндрический баллон займет практически все пространство багажника.

Часто у таких авто под фальшполом багажника предусмотрена ниша для запасного колеса. Вот туда и можно установить баллон для газа, но туда подойдет только тороидальный баллон.

Баллон должен быть надежно закреплен, иначе при движении он может перемещаться и повредить оборудование, расположенное на нем. Для этого можно использовать металлические полосы с болтовым креплением на концах.

Далее следует вывести заправочный вентиль.

Чаще всего данный вентиль размещают ниже заднего бампера, закрепив его на специальной крепежной пластине.

Некоторые же делают вывод под заправочный вентиль на одном из задних крыльев. Но для этого нужно просверлить в крыле отверстие соответствующего диаметра.

Проводка газопровода

После нужно будет просверлить отверстие для проводки газопровода от мультиклапана баллона к моторному отсеку, поскольку газопровод в целях безопасности не должен проходить через салон авто.

Чтобы обеспечить дополнительную вентиляцию мультиклапана желательно просверлить отверстие несколько большего диаметра, чем диаметр газопровода, в него вставить и закрепить небольшой отрезок пластиковой трубы, через который уже и провести газопровод.

Место сверления нужно обработать антикоррозийной мастикой. Также такой вывод газопровода защитит его от случайного повреждения о кромки отверстия.

Затем нужно провести и закрепить газопровод. Он должен быть закреплен на расстоянии от подвижных элементов авто, чтобы его не повредить.

Лучше всего проложить газопровод в нишу, отведенную под топливопровод. Поместиться он там должен без проблем, да и закрепить его будет легче.

Установка смесителя и клапанов

Далее работы по установке ГБО своими руками переносятся под капот. Сначала нужно определиться с местами, где будут крепиться остальные элементы ГБО.

Установка смесителя.

В подкапотном пространстве установка ГБО своими руками начинается с монтажа смесителя.

В карбюраторных авто нужно открутить сам карбюратор, поскольку смеситель является по сути проставкой между ним и впускным коллектором.

Между коллектором, смесителем и карбюратором обязательно должны быть положены прокладки, также можно воспользоваться герметиком.

Главное, чтобы после сборки во время работы силовой установки, между этими элементами не было подсоса воздуха.

Установка бензинового электроклапана.

Следующей операцией, при которой выполняется самостоятельная установка ГБО, является установка имеющихся клапанов.

Бензиновый электроклапан устанавливается с той стороны, откуда идет подводка топливного трубопровода к бензонасосу.

Устанавливать этот клапан нужно в трубопровод. Для этого трубопровод нужно разрезать, установить в разрез клапан и надежно его обжать хомутами.

Следует учесть, что клапан должен размещаться в топливопроводе, идущем от бензонасоса к карбюратору, а не перед бензонасосом. Иначе при перекрывании клапаном подачи бензина и при последующем его открывании бензонасос не сможет начать подачу бензина в карбюратор.

Установка газового клапана.

Дальнейшая установка ГБО своими руками сводится к установке газового клапана. Желательно этот клапан разместить в противоположной стороне от бензинового.

Такая компоновка обеспечит дополнительную безопасность случае ДТП. Клапан нужно закрепить в таком месте, чтобы была возможность легко к нему добраться.

На рисунке газовый клапан под №2.

Уже к клапану подводится газопровод, который раннее был проложен от баллона к моторному отсеку.

Монтаж редуктора и дозатора, пульта управления

Установка газового редуктора.

После монтируется газовый редуктор. Он должен быть установлен возле карбюратора.

Следует учесть, что он должен быть установлен вертикально, иначе его диафрагма не всегда сможет обеспечивать подачу газа.

Сам редуктор имеет патрубки для подключения его системы подогрева от охлаждающей системы авто. Лучше всего подключить редуктор к патрубкам, идущим к печке авто.

На рисунке газовый редуктор под №1.

Для этого нужно будет врезаться в подводящий и отводящий патрубки печки при помощи двух тройников. Причем последовательное подключение редуктора к одному из патрубков может нарушить работу системы при тех или иных условиях, поэтому подводящий патрубок редуктора врезается в подводящий трубопровод печки, а патрубок отвода – в отводящий трубопровод.

К самому редуктору подводится газопровод, идущий от газового запорного клапана.

Монтаж дозатора газовой смеси.

Установка ГБО своими руками в подкапотном пространстве заканчивается на монтаже дозатора газовой смеси. В данной цепи он занимает место между редуктором и смесителем.

Устанавливается он рядом с карбюратором. До него подводятся газопровод, идущий от редуктора, а из него уже выходит газопровод к смесителю карбюратора.

Все соединения между элементами ГБО должны быть хорошо закреплены хомутами, однако проверить герметичность между элементами можно будет только после заправки баллона газов.

Пульт управления ГБО.

Завершающим этапом работ, при котором производится установка ГБО своими руками, является закрепление пульта управления ГБО в салоне, а также его подключение к системе.

Обычно вместе с оборудование идет и схема подключения пульта. Согласно этой схеме нужно и подключить пульт. На этом установка ГБО своими руками завершена.

Проверка герметичности и работоспособности

Но после того, как будет произведена установка ГБО, нужна будет проверка всех элементов цепи на герметичность.

Сделать такую проверку можно только одним способом. Для этого потребуется на газовой станции заправить баллон газом. Но заполнять его полностью не нужно, достаточно задуть в него литров 10 газа.

Следует учесть, что перед заправкой баллона магистраль, идущая от мультиклапана в подкапотное пространство должна быть перекрыта. После заправки магистраль открывать пока не следует.

Проверка на герметичность удобно выполнять с помощью мыльного раствора. На все места, где имеются соединения между трубопроводами и элементами газобаллонного оборудования нужно нанести этот раствор.

После уже можно открывать магистраль и внимательно осмотреть все соединения. При пропускании газа на каком-то из элементов, мыльный раствор начнет пузыриться. Для устранения протечки газа крепеж нужно подтянуть.

Если не поможет, подача газа перекрывается и соединение полностью переупаковывается. После чего проводится повторная проверка герметичности.

После проверки герметичности проводится проверка работоспособности газобаллонного оборудования. Для этого нужно запустить силовую установку, используя бензиново-воздушную смесь, прогреть ее до рабочей температуры, а после уже пультом совершить перекрытие подачи бензина и открыть подачу газа.

Если ГБО поставлено не правильно.

Силовая установка должна продолжать работать без перебоев. На этом можно считать, что монтаж ГБО своими руками выполнен удачно.

После всех работ потребуются регулировочные работы ГБО на правильную подачу газовой смеси в карбюратор при разных режимах работы мотора.

Желательно все регулировочные работы доверить специалисту, знающему, как правильно это сделать.

А от самостоятельной установки ГБО более поздних поколений, мы рекомендовали бы воздержаться. Более подробно читайте, установка ГБО 4 поколения.

Как смотреть HBO на Apple TV первого или второго поколения

Автор:

Дэвид Мерфи

Комментарии (3)

Фото: Shutterstock о Westworld — вы, возможно, слышали, что владельцы старых моделей Apple TV потеряют возможность транслировать шоу HBO, и скоро. В то время как устаревание является фактом жизни в технологиях, это кажется глупым шагом, потому что , почему достаточно мощное оборудование не может обрабатывать новые методы кодирования? , но это так. Если у вас есть Apple TV второго или третьего поколения — модели, выпущенные в 2010 и 2012 годах соответственно, — вы скоро потеряете приложение HBO.

Это «скоро» очень важно, так как приложения HBO Go и HBO Now должны были выйти 30 апреля. С тех пор HBO продлил срок, предусмотрев отсрочку исполнения до 15 мая — немного щедрый шаг, но он не работает. t откладывать неизбежное очень долго. В эту судьбоносную пятницу ваша возможность транслировать любимые шоу (простой способ) исчезнет.

Но это не обязательно означает, что вы SOL. Есть несколько методов, которые вы можете использовать, чтобы не отставать от глаз в эпизодах High Maintenance , по крайней мере, какое-то время.

Пришло время для обновления?

Изображение: Apple

Есть обходной путь, но он будет стоить вам удобства использования специального приложения Apple TV. Если это нарушает условия сделки, я рекомендую стиснуть зубы и обновить Apple TV. Да, я знаю: покупка нового оборудования с целью поддержки программного обеспечения ощущается так, будто вы вносите свой вклад в подтасовку системы. Но так устроена жизнь, не так ли?

Хотите, чтобы новейшие видеоигры с трассировкой лучей выглядели великолепно? Либо заплатите за стриминговый сервис, который будет стоить вам ежемесячно денег и потенциально заставит вас повторно покупать игру на новой платформе, либо потратите небольшое состояние на обновление своей системы. Хотите какую-нибудь сумасшедшую технологию дополненной реальности, которая позволяет вам накладывать морды животных на свое тело? Обновите свой телефон. И так далее.

Я не люблю принудительные обновления, но вы можете получить новый Apple TV с небольшой экономией прямо сейчас. Обычно они обойдутся вам в 149 долларов.за обычную версию или 179 долларов за версию, поддерживающую потоковую передачу 4K. К сожалению, образовательная скидка Apple не распространяется на Apple TV, и вы не найдете моделей в магазине для восстановления прямо сейчас. Однако, если вы проницательны, иногда вы можете сэкономить около 10 долларов, купив Apple TV у другого продавца. Подпишитесь на оповещение о ценах Slickdeals и будьте терпеливы.

Вы также можете просто купить Apple TV на eBay или Craigslist — даже четвертого поколения — примерно за 100–120 долларов. Тем не менее, я не думаю, что экономия того стоит. Более новый Apple TV не , что намного дороже, даже если брать 4К версию. И это тот, который я бы порекомендовал, если вы идете по пути обновления: даже если это излишество для ваших нужд прямо сейчас, оно будет рассчитано на будущее для 4K-телевизора, который вы, вероятно, в конечном итоге купите, и это лучший способ чтобы убедиться, что вам снова не помешают, если ваш пятилетний Apple TV HD перестанет запускать ваше любимое приложение. Если вы уже платите 150 долларов, еще 30 долларов не так уж и много.

Если вы не хотите покупать новое устройство для использования ГБО

Есть еще одно простое решение для загрузки контента HBO на ваш старый Apple TV, но оно не такое простое и красивое, как специальное приложение. Если ваш Wi-Fi приличный, просто используйте AirPlay для потоковой передачи приложения HBO или браузерного плеера с вашего iPhone, iPad или Mac.

Для начала убедитесь, что AirPlay включен в разделе «Настройки» > «Airplay » на Apple TV и что ваш Apple TV находится в той же сети Wi-Fi, что и ваше устройство.

Иллюстрация: Apple

Если вы используете iPhone или iPad, откройте HBO Now или HBO Go, запустите любое шоу и коснитесь значка обмена — он выглядит как экран телевизора с треугольником внизу. Выберите свой Apple TV в качестве цели AirPlay, и вы должны увидеть свое шоу на экране. Процесс должен выглядеть примерно так (великолепный голос анонса фильма не включен):

Если вы работаете на Mac, вы сможете открыть HBO в своем веб-браузере (я бы использовал Safari) и транслировать контент через AirPlay прямо из элементов управления воспроизведением видео. Если нет, вы также можете просто отразить весь экран вашего Mac на Apple TV — на ваш выбор.

Другой вариант для Apple TV третьего поколения

Отдельно пользователь Reddit dfjdejulio поделился этим советом по получению контента HBO через приложение на Apple TV третьего поколения:

«Они добавили приложение AppleTV в 3-й ген. Оказывается, если вы подпишетесь на HBO как на «канал» AppleTV, он будет работать на устройствах 3-го поколения. (У нас в комнате для гостей до сих пор стоит старая.)
Могу поспорить, что это будет работать до тех пор, пока Apple не прекратит обновлять 3-е поколение (что они все еще делают), и еще несколько лет после этого.
Думаю, второму поколению просто не повезло.

Если вы являетесь подписчиком HBO, использующим Apple TV, эта новость может вызвать у вас некоторые головные боли и раздоры, поскольку вы вынуждены перенастроить свои настройки, но стоит изучить этот вопрос сейчас, если вы хотите продолжать смотреть сеть. показывает без перерыва. Как говорят члены некой группы террористов в масках: тик-так.

Приложение HBO Now удалено с Apple TV 2-го и 3-го поколения, поскольку HBO прекращает поддержку

Как было объявлено ранее, приложение HBO Now было удалено с домашних экранов старых Apple TV (модели 2-го и 3-го поколения) в эти выходные поскольку HBO прекратил поддержку устройств. Компания также скоро удалит приложение HBO Go.

HBO Now по-прежнему доступен на новых моделях Apple TV и других платформах, таких как Amazon Fire TV и Roku. Предстоящий потоковый сервис HBO Max, который запустится в конце мая, также будет доступен только на Apple TV четвертого поколения и более поздних версиях.

Первоначально HBO заявил, что прекратит поддержку старых Apple TV в конце апреля. После некоторой негативной реакции компания продлила крайний срок на две недели (15 мая). Эта дата уже прошла, и HBO Now больше не доступен на платформе.

HBO утверждает, что Apple TV 2-го и 3-го поколения являются устаревшими устройствами. Это правда, что Apple TV 3-го поколения впервые был выпущен в 2012 году, более восьми лет назад. Однако реальность такова, что люди не обновляют свои телевизионные приставки так часто, как другие потребительские товары, такие как компьютеры или телефоны, поэтому многие из этих старых приставок Apple TV все еще используются.

Apple TV 3-го поколения продавался Apple до 2015 года всего за 69 долларов, что означало, что он оказался довольно популярным. Новые телевизоры Apple TV с tvOS стоят от 149 долларов, что является значительным скачком цен. Также ходит много слухов об обновлении аппаратного обеспечения Apple TV в конце этого года, поэтому сейчас не самое подходящее время для инвестиций в покупку.

Если вы застряли, лучшим выбором для нового оборудования на данный момент, вероятно, является Amazon Fire TV Stick, где вы можете загрузить приложение HBO Now.

Существует еще одно временное решение, если у вас есть Apple TV третьего поколения. Хотя специальное приложение HBO Now было удалено, вы по-прежнему можете подписаться на HBO Now через каналы Apple TV. Это означает, что вы можете получить доступ к одним и тем же шоу HBO через приложение Apple TV и через него подписаться на канал HBO. Это может вас успокоить.

Однако это не последнее устаревание Apple TV третьего поколения. Пользователи уже видели, что приложение UFC для этой модели больше не поддерживается, и нет никакой надежды на поддержку новых сервисов, таких как Disney+.

Даже для обходного пути HBO остается неясным, будет ли канал Apple TV обновлен до полного каталога HBO Max, когда сервис дебютирует 27 мая. HBO объявил, что у него будут приложения HBO Max, доступные для (4-го- gen и более поздних версий) Apple TV, iPhone и iPad. Он также пообещал интеграцию с телевизионным приложением, но еще не подтвердил, будет ли на канале представлен весь контент HBO Max или пользователей по-прежнему нужно будет перенаправлять в отдельное приложение HBO Max.

Жалко, что современная аппаратная линейка Apple TV так отчуждает. Apple предлагает приставку премиум-класса с аппаратным обеспечением для насыщенных 3D-игр, в то время как большинству людей нужна простая потоковая флешка, которая интегрируется со всеми их видеоприложениями, музыкальными подписками и библиотекой iCloud Photos.
