Как сделать музыкальный центр своими руками

Музыкальный центр можно соорудить из старого кассетного медиацентра. При должном старании получится функциональное и вполне современное устройство. Процесс создания прибора своими руками потребует фантазии, набора инструментов и небольшого опыта работы с электротехникой.

Стандартный путь

Самодельный музыкальный центр можно создать из старой автомобильной магнитолы. Большинство таких устройств имеют мощный усилитель в электрической схеме, что позволяет:

  • Воспроизводить звук при помощи подходящей пассивной акустики, оставшейся от старого магнитофона или проигрывателя.
  • В зависимости от сложности устройства, проигрывать компакт-диски, в том числе, в цифровых форматах.
  • Установить радио, антенну для которого можно смонтировать внутри колонки.

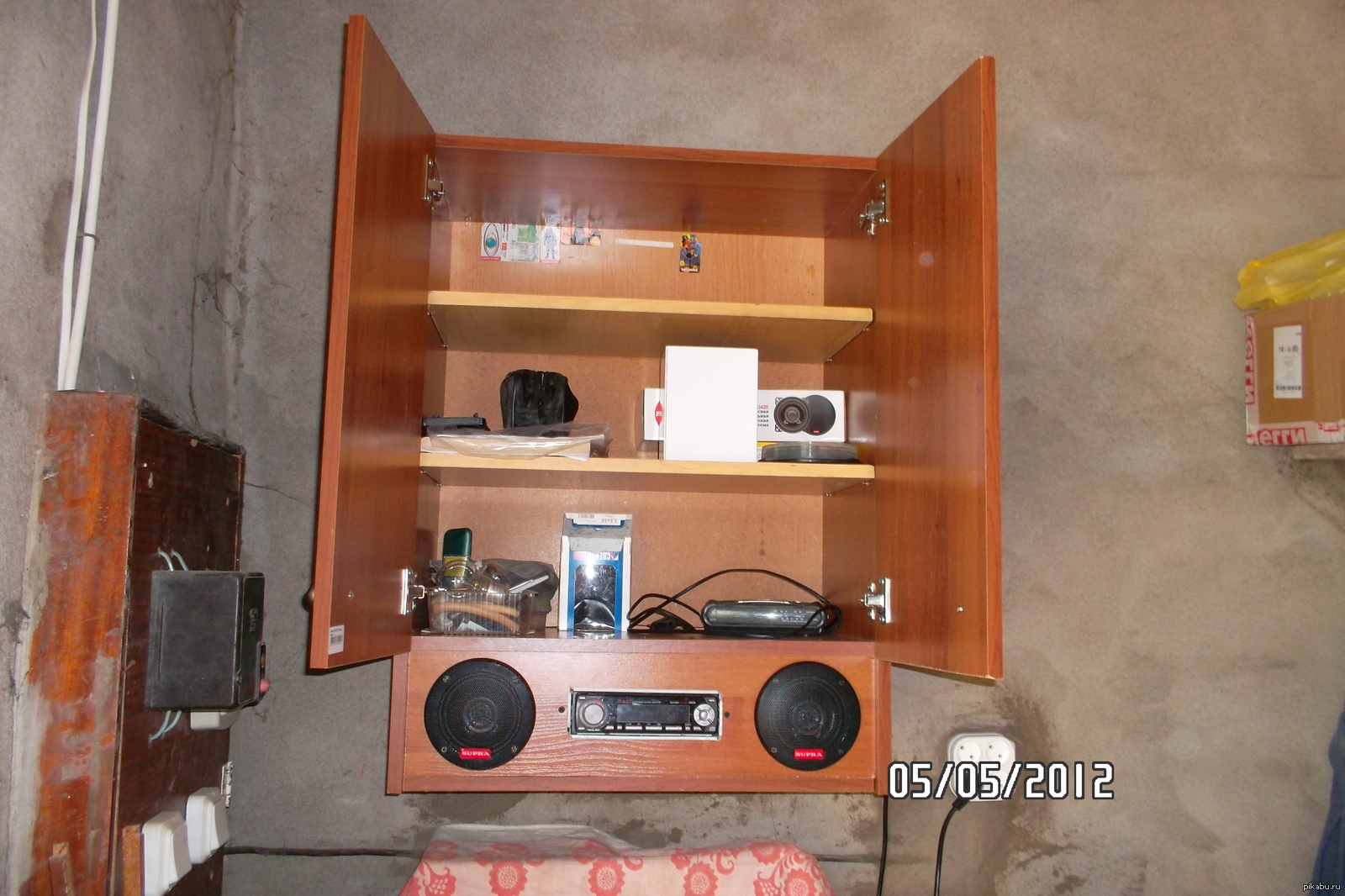

На фото представлен пример музыкального центра, сделанного своими руками. Фактически, это основа, которую затем можно доводить до нужного уровня: создавать отделку, оформлять корпус, применять средства компьютерного моддинга.

Еще один способ – сделать музыкальный центр из старого проигрывателя или магнитофона, используя практически все узлы устройства-донора.

Магнитолу можно разобрать и разместить ее электронные компоненты внутри корпуса старого медиацентра. Такая работа не представляет сложности: в конструкции уже присутствуют антенна и блок питания, часто стандартизированный и не требующий доработки.

Можно разместить старую магнитолу на месте кассетных дек, не используемых по причине устаревших носителей данных.

Для приведенных выше вариантов источник питания также может буквально «валяться под ногами». Изношенные, непригодные для использования по причине падения мощности или легкого отклонения параметров, компьютерные блоки питания – идеальный вариант.

В гребенке, которая присоединяется к материнской плате, есть контакты для запуска системы и шины малой мощности с фиксированным напряжением.

Для подключения к сети в 220V у компьютерного блока достаточно четырехконтактных разъемов.

Схема электрических подключений

Хотя магнитолы имеют разное количество выходных каналов и различные интерфейсы подключения, найти способ соединения их с сетью 220 V при создании музыкального центра не составляет труда. Общая коммутационная схема выглядит следующим образом:

В качестве аккумуляторной батареи будет использован компьютерный блок питания. При его выборе нужно убедиться, что устройство достаточно мощное, чтобы выдавать 5А. Нужные контакты для присоединения:

Блоки питания формата АТХ придется запускать через управляющую пару контактов. Она расположена на 24-пиновой гребенке:

На рисунке коммутационной схемы уже помечено, какой из кабелей разъема присоединять к магнитоле. Задняя часть звуковоспроизводящего устройства при этом может выглядеть так:

В зависимости от модели, расположение колодки питания, количество выходов звука и набор других интерфейсов может меняться. Неизменным остается только цветовая маркировка колодки. Определить назначение того или иного провода поможет инструкция к магнитоле.

Нестандартные пути

Домашние умельцы, не имеющие такого готового решения, как автомагнитола, могут смело включать фантазию. Вариантов очень много:

  1. В качестве блока питания может использоваться компьютерный или подходящий по мощности и напряжению импульсный: от бытовой техники, мобильных телефонов.
  2. Подойдут компьютерные приводы, имеющие аудиовыход. Такое устройство обычно оснащается кнопкой пуска, она же служит для перехода на следующий трек, по двойному нажатию происходит остановка. Некоторые старые приводы, например, бренда Creative, оборудованы полным набором клавиш управления, а также регулятором громкости на передней панели.
  3. Хотите слушать радио? Небольшой радиоприемник размером со спичечный коробок, получающий сигнал с выдвижной антенны, будет звучать идеально качественно.

  4. Нет никаких проблем и с цифровыми форматами. Недорогой FM-трансмитер, работающий в паре с уже упомянутым крошечным приемником, – идеальное средство для получения качественного звука.
  5. Для совсем ленивых есть идеальный донор – старый, но работающий электронный будильник. Китайские модели легко действуют в качестве радио, читают цифровые форматы с карт памяти.

Для размещения всех этих устройств в старом медиацентре практически ничего не придется делать. Устройства нужно освободить от корпусов, может быть, немного поработать паяльником, чтобы вывести кнопки управления, разъемы для карт памяти и USB на переднюю пластиковую панель центра. Ответ на вопрос, как сделать схему питания, становится ясен, если подсчитать количество выходов в компьютерном источнике энергии – их хватит на всех.

Как быть, если хочется сделать все с нуля

Если же вы хотите смонтировать все в уникальном корпусе или использовать для этой цели старую акустику пассивного типа, вам обязательно потребуется

усилитель мощности. Если где-то завалялся старый, вопрос можно считать решенным. Тем, у кого под рукой нет ничего подходящего, придется немного поимпровизировать. Идеальное место, где найдется все – небезызвестный AliExpress. Здесь отыщутся как интегральные схемы, которые стоят недорого и могут обеспечить большую выходную мощность на канал, так и стандартные изделия, которые можно приспособить для решения поставленной задачи – создания музыкального центра.

Как подключить магнитолу | Автомолл

Водители, которые любят слушать в поездках музыку, часто задумываются, как подключить магнитолу в авто. Сделать это не так сложно, главное — разобраться в теории вопроса и действовать поэтапно.

Kak podklyuchit magnitolu

Как избежать ошибок

Если подключение будет проведено с нарушением правил, магнитола не будет корректно работать, но что еще хуже – она может полностью выйти из строя. Поэтому после установки нужно проверить ее работу. О наличии ошибок говорят такие признаки:

  • выключение магнитолы при увеличении громкости,
  • удаление настроек магнитолы после выключения зажигания,
  • искажение звукового сигнала при повышении громкости,
  • аккумулятор разряжается, даже если магнитола выключена.

Если с самим прибором все в порядке, проблема может заключаться в нарушении схемы подключения.

Ustanovka magnitoly

Виды магнитол

Это акустическое оборудование для машины выпускают двух видов – стационарные и те, что необходимо встраивать самостоятельно. Последние обычно оснащены специальной шторкой или снимающейся лицевой панелью. Эти простые устройства защищают прибор от кражи. Установка стационарных магнитол осуществляется напрямую самим производителем во время сборки авто.

Если водитель собирается установить магнитолу своими руками, то ему нужно учесть несколько моментов. Установка производится в соответствии с инструкцией производителя магнитолы и техдокументацией на автомобиль.

Наконец, нужно учесть, что в отечественных автомобилях есть та же проблема, что и в советских. Их провода не всегда подходят для подключения магнитолы. Возможно, предварительно придется что-то менять. Провода, которые используются для подключения, должны соответствовать определенным требованиям – их изготавливают из чистого бескислородного медного сплава. Изоляция делается на основе силикона. Если таких материалов не нашлось дома, их нужно будет купить.

Схема подключения магнитолы

podklyuchenie magnitoly
  • Несмотря на то, что эти приборы у разных производителей могут существенно отличаться, схема в общих чертах используется одна и та же. В приведенной схеме:

— черным и желтым цветом обозначены силовые провода, сечение которых должно составлять не менее 2,5 мм,

— красный провод – это ААС, он отвечает за включение магнитолы от замка зажигания,

— акустические провода розового и зеленого цвета могут иметь сечение от 1,2 мм и более.



При воплощении в жизнь этой схемы нужно следить за тем, чтобы не было большого количества скруток, поскольку они повысят сопротивление, и качество звучания снизится.



Надо следовать такому алгоритму:

  • сначала подсоединяют черный и желтый провода к аккумулятору,
  • затем на расстоянии 40 см устанавливают предохранитель в 10 А,
  • красный провод подключают к соответствующей сети. Если провода желтого и красного цвета подключить одновременно к плюсу аккумулятора, работа прибора от зажигания зависеть не будет, но аккумулятор будет разряжаться быстрее.

При подключении динамиков максимальное внимание уделяют соблюдению полярности.

Особенности подключения

Проще всего устанавливать магнитолу тогда, когда она имеет стандартные размеры, а в автомобиле уже имеются все силовые и антенные провода. Тогда подключить прибор правильно — это простая задача.

Сложнее устанавливать прибор самостоятельно, если нужные провода есть, но гнездо у магнитолы нестандартное. В этом случае простой способ решить проблему — это купить переходник. Если его нет, скручивать провода самостоятельно нельзя, лучше обратиться в центр. А самый сложный вариант  — правильно установить магнитолу, если вообще нет вывода проводов питания. В таком случае лучше записаться к мастерам на СТО — это можно сделать на нашем сайте.

как сделать, старой, звука, подключить

Автор Владислав Никитович На чтение 4 мин.

Сделать усилитель из магнитолы своими руками получится в домашних условиях. Изготовить новый полезный прибор из пришедшего в негодность старого устройства можно для того, чтобы новая автомагнитола не начинала заикаться при сильном повышении громкости.

Преимущества и недостатки

Плюсы и минусы полученного девайса зависят от способа, с помощью которого старая магнитола была превращена в усилитель звука.

Плюсом самодельного устройства является экономия. Не придется покупать специальное приспособление, помогающее улучшить звучание. Кроме того, данный вариант позволяет продлить срок службы оборудования, которое по каким-либо причинам стало непригодным, было частично поломано.

Достоинством является и звук, получаемый с помощью такого девайса: его качество будет столь же хорошим, как и у приобретенного в магазине. При правильном использовании срок службы может составлять несколько лет. Кроме того, в некоторых случаях для работы гаджета не потребуется подключение к розетке прикуривателя.

Некоторые варианты могут считывать различные носители с музыкальными файлами.

Есть у сделанных самостоятельно приборов и недостатки. Конструкция обладает менее надежной компановкой, чем устройства из магазина. Неудобен и часто торчащий при самостоятельной сборке кабель. Если человек собрал усилитель из автомагнитолы непрофессионально, могут появляться посторонние шумы, трески, звуки при работе. Иногда такие неприятные эффекты проявляются только про сильном увеличении громкости.

Следует помнить также, что максимальное напряжение, возможное в бортовой сети машины, не всегда оказывается достаточным, чтобы была получена максимальная мощность звукового усилителя низкой частоты. Такое затруднение устраняется с помощью подключения конденсаторов, имеющих большую емкость.

Часто в автомобили при сборке устанавливают магнитофоны, качество которых не слишком высокое. По этой причине звучание может оказаться не слишком качественным, если повысить громкость. Звук однако в данной ситуации будет плохим и без подключения самодельного усилителя.

Как сделать

Существует несколько способов переделать старую магнитолу в сабвуфер. Выбор варианта следует делать, учитывая состояние техники, наличие входов для разных переходников, собственные способности.

Для осуществления данного способа необходимо умение использовать паяльник. Можно извлечь старое приспособление для прослушивания музыки. Затем демонтируют верхнюю крышку. При этом становится виден блок для кассет. Полюсовой провод следует отпаять и изолировать: это поможет предотвратить возникновение посторонних звуков. Отрывать его не следует, поскольку техника при этом может сломаться. После этого необходимо найти, куда припаять выход AUX-IN.

Затем, чтобы сделать усилитель из автомагнитолы, следует обнаружить звуковые каналы. Для этого надо вставить кассету, на которой аудиозаписи отсутствуют, поставить проигрыватель на режим воспроизведения. После этого отвертку прижимают к проводам. При соприкосновении с каналами звука раздастся негромкий треск. Один из выходов аудиокабеля припаивается к корпусу прибора, другой к правому, а третий — к левому каналу.

Если механизмы сильно изношены, сама магнитола не может быть использована, можно извлечь из нее встроенный усилитель и использовать его для других устройств.

Из кассетного магнитофона

Такой метод позволяет сделать усилитель из магнитолы или простого магнитофона. Часто в старых устройствах отсутствует вход для USB-порта. В таком случае для подачи сигнала подойдет переходник в форме кассеты, который помещают в специальный механизм. После этого следует включить режим воспроизведения аудио на приборе. К источнику сигнала следует подключить штекер исходящего от проводника провода.

Из FM-трансмиттера

Другая методика, позволяющая из магнитолы сделать усилитель звука, предполагает наличие FM-трансмиттера, который и станет альтернативным источником звукового воспроизведения. Такой способ используется в тех случаях, когда на автомагнитоле отсутствует лоток для кассет либо же данная деталь неисправна, сломана.

Чтобы приспособление работало правильно, необходимо вставить флешку с аудиозаписями в USB-порт. Если такой отсутствует, можно использовать иной источник, подключающийся через AUX-IN. После этого в прикуривателе надо освободить место. Затем магнитолу автомобиля и трансмиттер настраивают на общую частоту.

Минусом такого варианта является постоянное нахождение в порте питания прикуривателя кабеля: зарядить в машине телефон при этом не удастся.

Из Bluetooth-адаптера

Такой вариант усилителя звука может быть использован в тех ситуациях, когда планируется прослушивание музыки с помощью планшетов, мобильных телефонов, лэптопов и прочих девайсов, на которых имеются адаптеры Bluetooth. Подключить автомагнитолу как усилитель удастся, лишь если на ней имеется порт AUX-IN: в противном случае подсоединить переходник не удастся. В некоторых ситуациях можно использовать другие виды переходников или какие-либо модуляторы FM.

Подключение магнитолы своими руками

Современная автомагнитола представляет собой ГУ (головное устройство), которое в комплексе с автомобильной акустикой позволяет прослушивать радио, CD диски, подключать накопители  USB, подсоединять различные внешние устройства через AUX или Bluetooth и т.д.

Установка магнитолы позволяет водителю активно прослушивать аудиоконтент, просматривать видеоконтент (при условии наличия дисплея с такими возможностями). Также дополнительно могут быть реализованы функции типа Hands Free, что особенно важно для водителя. Другими словами, сегодня сложно представить автомобиль без магнитолы.

В этой статье мы рассмотрим,  как подключить магнитолу в машине, на какие нюансы нужно обращать внимание, а также как осуществляется подключение автомагнитолы по цветам проводов.

Содержание статьи

Виды автомобильных магнитол, размеры и особенности

Прежде всего, бюджетные модели авто могут не иметь магнитолы. В ряде случаев  штатные ГУ имеются, однако могут не удовлетворять тем или иным запросам. По этой причине водители устанавливают магнитолу или меняют уже имеющиеся решения.

Как правило, наибольшим спросом пользуются универсальные магнитолы. Такие решения могут иметь стандартный размер 1 – DIN, когда высота составляет 5 см, а ширина 18 см. Еще есть магнитолы 2 DIN, где высота 10 см, а ширина 18 см.

Важно понимать, что если выполняется замена магнитолы с 1 –DIN на 2 – DIN или наоборот, нужно будет снимать или же приобретать нишу-кармашек. Что же касается подключения, такие магнитолы, причем независимо от размера, имеют стандартный разъем ISO (разъем европейского образца).

Если авто с завода оснащен штатной магнитолой, часто размер нестандартный. В такой ситуации есть несколько вариантов установки магнитолы. Первый — купить штатную заводскую магнитолу (например, подходящую улучшенную модель с расширенным функционалом). Устройство подойдет по размерам и его можно подключить к штатным разъемам.

Минусом является то, что стоимость качественных оригинальных магнитол предельно высокая, а аналоги-копии не отличаются хорошим звучанием и надежностью. В этом случае можно поставить качественную универсальную магнитолу 1 или 2 DIN вместо штатной.

Однако в большинстве случаев нужна переходная рамка (чтобы скрыть щели и отверстия при переходе со штатного размера на универсальный). Например, на  многих моделях Toyota с завода магнитолы имеют размеры 10 на 20 см, однако установка переходной рамки (проставки для магнитолы) позволяет с легкостью поставить магнитолу 2 – DIN или 1 – DIN (при условии приобретения полки под магнитолу).

Как подключить автомагнитолу

Итак, разобравшись с типами ГУ, рассмотрим подключение автомобильной магнитолы своими руками.  Сразу отметим, общая схема подключения магнитолы будет одинаковой, однако на разных авто также могут возникать определенные сложности и нюансы.

В любом случае, важно подключить устройство без ошибок, так как при неправильном подключении автомагнитолы возможно следующее:

  • Магнитола выключается при повышении уровня громкости;
  • После выключения зажигания сбиваются настройки магнитолы;
  • Происходит разряд АКБ при выключенной магнитоле;
  • Звуковые сигналы сильно искажены, особенно если увеличить громкость более чем на 30%.

Если магнитола подключена правильно, как во время ее работы, так и после выключения не должно быть признаков отклонений от нормы (сильный нагрев, посторонние шумы в колонках аудиосистемы автомобиля, произвольные перезагрузки устройства и т.п.)

Обратите внимание, иногда бывает так, что подключение выполнено правильно, но устройство все равно работает не так, как должно. В этом случае высока вероятность того, что неисправно само ГУ. В любом случае, в рамках поиска возможных проблем с авто магнитолой не лишним будет еще раз проверить схему подключения магнитолы, следуя инструкции.

Чтобы понять, как подключить магнитолу в машине, нужно отдельно изучить инструкцию и раздел «подключение магнитолы». Однако нужно учитывать, что существует много видов разных автомобилей, отличаются разъемы для подключения магнитолы, не выведены отдельные провода и т.д.

На деле, зачастую при установке магнитолы владельцы сталкиваются с одним из следующих вариантов:

  • В авто есть фишка-разъем, куда уже подключены провода питания, антенна FM, проводка от динамиков и т.д. В подобной ситуации достаточно подключить новую магнитолу;
  • Проводка на магнитолу проведена и подключена, но разъем для подключения отличается от того, который нужен для подключения;
  • Проводка полностью или частично отсутствует, то есть на магнитолу не выведены провода, нет разъемов, фишек и т.д.

Сразу отметим, в случае, если проводки нет, без должного опыта лучше отказаться от попыток самом подключить магнитолу. Если же говорить о более распространенных случаях, первые два варианта являются достаточно удачными.

Например, даже если не совпадает разъем на магнитолу, можно приобрести переходник. Более того, производители магнитол хорошо знают, что разъемы на разных авто обычно отличаются от универсальных.  По этой причине часто в комплекте с магнитолой сразу идет отдельный разъем-переходник ISO.

В случае, когда переходника нет или он также не подходит к имеющемуся разъему, можно отдельно купить подходящий переходник или самому скрутить провода. Главное, знать, как подключить магнитолу в машине.

Подключение магнитолы своими руками

В случае, когда ГУ подключается самостоятельно, следует разобраться с тем, какая распиновка магнитолы, а также как сделать скрутку проводов правильно. Фактически, следует убедиться, что провода на магнитоле и разъеме машины соответствуют. Если все цвета совпали, отключаем клеммы от АКБ и начинаем установку.

По цвету провода бывают:

  • Черный провод — минус аккумулятора, маркирован
  • Плюс аккумулятора желтый, маркировка BAT.
  • Провод на «плюс» замка зажигания красный, обозначен АCC.
  • Провода левого фронтального (переднего) динамика белого цвета, маркированы FL (минусовой  идет с полосой).
  • Провода правого фронтального динамика имеют серый цвет, маркировка – FR. Минус имеет полосу.
  • Провода левого заднего динамика серые, маркированы RL, минус также с полосой.
  • Провода на задний правый динамик фиолетового цвета, маркированы RR, минус с полосой.

Обратите внимание, как правило, опытные специалисты избегают скруток, то есть все соединения реализованы при помощи пайки. Это значит, что при подключении магнитолы лучше заранее иметь паяльник. Скрутки повышают сопротивление, что ухудшает качество звучания, возникают потери по громкости и т.д.

Также все места соединений должны быть качественно заизолированы. Сами провода должны быть качественными. После того, как провода подсоединены к разъему, лишние части нужно «обкусывать».

Бывает и так, что отдельные провода  отсутствуют или не соответствуют. В этом случае их нужно «прозвонить» или отдельно прокладывать. Для этого нужно иметь тестер — мультиметр, а также батарейку 9 Вольт.

Прозванивать провода нужно для того, чтобы определить полярность пары. При проверке динамиков и проводов, идущих на них, провода подключаются к батарейке. Далее нужно смотреть на диффузор (если выдвигается наружу, полярность правильная, если втянут внутрь, изменить на правильную). Все провода желательно помечать.

Еще добавим, что мало знать, как правильно подключить автомагнитолу. Чтобы получить хорошее звучание ГУ, нужно правильно подбирать провода. Важно, чтобы провода были из бескислородной меди, имели хорошую изоляцию.

Если силовых проводов на магнитолу в машине не было, желтый и черный силовой провод должны иметь сечение не менее 2.5мм (желательно больше). Акустические провода и провода AAC не менее 1.2 мм и больше.

Как правило, схема подключения магнитолы достаточно проста: черный провод идет на минус АКБ, желтый на плюс аккумулятора, красный на плюс замка зажигания. При этом оптимально сразу подключить желтый и черный провод на аккумулятор, чтобы получить звучание хорошего качества. Обратите внимание, при прямом подключении в обязательном порядке требуется ставить предохранитель (предохранитель минимум 10 А, расстояние 40 см.).

Красный провод подключается в цепь, запитка которой происходит после того, как водитель поворачивает ключ в замке зажигания. Если же красный и желтый провод подключить на плюс АКБ, магнитола сможет работать без ключа в замке зажигания, однако есть риск усиленного разряда самого аккумулятора.

Еще добавим, что магнитолы с повышенной мощностью могут иметь сразу 4 пары проводов, при этом каждая пара маркируется отдельно. Также во время подключения магнитолы можно ошибиться в плане полярности. В этом ничего страшного нет, полярность можно поменять. Более серьезные последствия возникают, если допустить ошибки при подключении заземления на минус к массе.

Что касается акустики, колонки в машине зачастую имеют две клеммы, узкую и широкую. Схема подключения такой автоакустики  означает, что широкая клемма плюсовая, тогда как узкая минусовая.

Напоследок отметим, что перед тем, как полностью защелкивать магнитолу в «шахту», нужно сначала убедиться в ее полной работоспособности. Следует оценить качество звучания, проверить, как работает устройство на разной громкости, все ли динамики звучат, нет ли явных помех на заглушенном и/или заведенном двигателе и т. д.

Если все в порядке, тогда нужно уложить провода, чтобы избежать заломов. После этого можно вставлять устройство в шахту и защелкивать магнитолу путем аккуратного нажатия на ГУ.

Что в итоге

Как видно, подключение магнитолы в машине своими руками не является сложным и зачастую может быть выполнено самостоятельно. Особенно это справедливо в том случае, если проводка уже проложена или заменить нужно только  разъем.

Если же предполагается прокладка проводов, нужно правильно соединить все провода по цветам, пропаять соединения, установить предохранители и т.д.  В этом случае владелец получит правильно подключенную магнитолу и качественное звучание ГУ без лишних шумов, наводок и помех.

Читайте также

Питание магнитолы при выключенном зажигании или как сделать, чтобы магнитола работала при выключении зажигания

 Музыкальное сопровождение, да и просто полезная новостная информация в пути нас здорово порой выручают. Но зачастую бывает так, что как только доехал, заглушил двигатель, и бац, магнитола уже не работает. Что весьма прискорбно, ведь хочется что-нибудь послушать, но сделать этого вы не можете. Так как магнитола отключается при выключении зажигания в машине и все. Как же исправить ситуацию? Как сделать так, чтобы магнитола работала даже при выключенном зажигании? Именно на эту тему мы и поговорим.


Начнем мы как раз с того случая, при котором и возникают проблемы. То есть рекомендуемый случай подключения магнитолы от производителя. Взгляните на схему.
  Все очень просто и понятно. Два провода для питания. При этом желтый силовой и обеспечивающий питание памяти, а красный управляющий. Для включения каскадов усилителя в магнитоле, когда она работает. Если красный оставить включенным постоянно, вместе с желтым, то магнитола не будет уходить в энергосберегающий режим и само собой все это плохо закончится для вашего аккумулятора. Поэтому красный и отключают через замок зажигания. Но как мы уже поняли, нам это не подходит. А значит, придумываем другую схему, которая бы обеспечивала работоспособность при выключенном зажигании. Взгляните вот на такой вариант.

 Это решение не может не радовать глаз и разум, если вы умеете читать схемы. А если нет, то мы вам сейчас расскажем, что же тут происходит. Собственно включаем зажигание,  напряжение подается на красный и желтый провод, а значит, магнитолу можно включить. При этом с магнитолы берется еще и питание с синего провода. Это питание усилителя или активной антенны. Где взять все эти провода, можно узнать если взглянуть на разъемы ISO, в статье «Как подключить магнитолу в машине». В итоге получается самоподхватывание, через диоды, которые сходятся по схеме и подключены на управляющее напряжение. То есть магнитола будет питать свой управляющий провод сама, даже если вдруг пропадет напряжение с замка зажигания. Это очень схоже со схемой самоподхватывания реле. Ну и в итоге, получается алгоритм работы такой. Включаем зажигание и включаем магнитолу. Все работает! Приезжаем, выключаем зажигание, — все работает! Выключаем магнитолу и все, она выключается. При этом повторно не включится до тех пор, пока мы не включим зажигание и не включим ее с кнопки включения.

 Собственно такая схема и такой алгоритм вполне прагматичен. Для большинства автомобилистов на этом можно и остановиться.
Однако пофантазируем еще по поводу удобств питания магнитолы. Скажем мы забыли выключили магнитолу, или просто не хотим утруждать себя подобным, а просто выходим из машины, ставим ее на сигнализацию и наша магнитола отключается. При этом возможность включения появляется вновь, когда мы снимем машину с сигнализации и включим зажигание. В итоге получается что-то вроде того.



Схема работает так. Реле первоначально пропускает через свои контакты ток, будто это обычный проводник, то есть получается нормально замкнутое. И по сути это все можно представить как схему выше – один в один. Однако если мы кратковременно подадим плюс не реле, то оно разомкнется, а значит, питание по синему проводу тоже к магнитоле будет ограничено. В итоге, после пропадания управляющего питания, магнитола выключиться. Заметьте, что выключение будет сопровождаться также и постановкой на охрану. Все бы ничего, но у данной схемы могут возникнуть проблемы. Дело в том, что сигнал от сигнализации на отключение реле может быть очень кратковременный. В итоге реле щелкнет, но магнитола не успеет среагировать и отключиться и продолжит работать. Здесь надо каким-то образом подать сигнал большей длины. Первый вариант это посмотреть настройки сигнализации и поставить время срабатывания чуть больше. Если такой возможности нет, то делаем так…
 То есть добавляем диод и конденсатор. Конденсатор позволит увеличить срабатывание реле, даже после уже отсутствия сигнала с сигнализации. Диод же предотвратит утечку тока на схему сигнализации, позволив конденсатору разряжаться только на реле.

 Ну и еще одна вкусная схема на десерт, это когда магнитолу можно включить или выключить в любой момент времени, пока машина не поставлена на сигнализацию Не важно выключили вы зажигание или не выключили, была ли включена магнитола или нет. Просто берем и включаем тогда, когда нам надо, но при постановке на охрану у нас не будет питание на управляющем проводе. То есть все перейдет в энергосберегающий режим. Смотрим.

Здесь « +12 в к магнитоле» идет на управляющий красный провод. Об этой схеме мы уже рассказывали в упомянутой нами статье «Подключение магнитолы». Схема наиболее удобна, главное при длительной стоянке не забывать ставить машину на сигнализацию, что надеемся вы и делаете.
Что же, теперь вы сами можете оценить насколько разнообразны решения по поводу управления питанием магнитолой при отключенном замке зажигания. И заметьте, все направлено на то, чтобы вам было удобно пользоваться магнитолой в любое время. Если же у вас появятся какие-то вопросы или свои решения поставленной задачи, то можете оставлять комментарии!

 Осталось лишь сказать, что будьте крайне аккуратны при подключении магнитолы, так как спалить это дорогое устройство можно за пару секунд, а зарабатывать придется намного дольше!

Как сделать USB в штатную магнитолу своими руками

Когда-то давно, на заре автомобилестроения, машины были только для вождения. Но с тех пор утекло много воды, времена диктовали свои требования. За это время машина без магнитолы (если, конечно, это не спортивный болид) стала считаться какой-то неполноценной. Фактически по времени такой переход совпал с распространением компактных носителей. Представить интегрированный в авто проигрыватель виниловых пластинок или бобинный магнитофон очень сложно, а вот кассетные магнитолы прижились. Пришлись ко двору и компакт-диски, на которые можно записать кучу MP3-файлов и наслаждаться любимыми песнями без повторов даже в долгой поездке.

А прогресс тем временем на месте не стоит, и с некоторых пор самый адекватный носитель для вашей музыки — USB-флешка. Она не требует под себя коробок, как кассеты и диски, на неё можно записать в несколько раз больше треков, и музыка не будет прерываться от тряски на вечных российских ямах.

Магнитола с флешкой стала стандартом де-факто. Тем не менее бывает так, что в штатной магнитоле нет такого разъёма.

Планируем операцию

Качество современных устройств бюджетного сегмента часто вызывает вопросы. Устанавливать в свою машину дешёвую китайскую магнитолу только ради дополнительного функционала, а потом выбросить её через полгода из-за поломки — удовольствие сомнительное. Поэтому некоторые водители предпочитают переделать штатный магнитофон, добавив ему функцию воспроизведения музыки с флешки.

Перед тем как начать впаивать USB в автомагнитолу, подумайте о цене вопроса. Если вы не матёрый инженер, а заодно не увлекаетесь программированием микроконтроллеров, то из этого вряд ли что-то выйдет. Вы просто в итоге выкинете свою магнитолу, потратите время и деньги. Гораздо более эффективный метод — использовать FM-модулятор. Это гораздо проще и быстрее.

Переделка автомагнитолы под USB с помощью этого устройства займёт совсем немного времени. Сегодня можно приобрести самые разные модели, большинство из них оборудовано как раз разъёмами под флешки. Обычно, кстати, кроме USB, там есть слоты под microSD и SD, модулятор передаёт сигнал на выбранной вами радиочастоте на магнитолу. Таким способом через сторонний прибор вы можете слушать музыку со своего носителя.

Но для вас этот способ может быть слишком примитивен. Стороннее устройство, болтающееся в прикуривателе, выглядит громоздко и неудобно; для кого-то это не имеет значения, а для вас может оказаться критично. Если вы хотите полностью спрятать USB в штатную магнитолу своими руками, можете проделать некоторые нехитрые манипуляции с отвёрткой и паяльником.

Приступаем

Первым делом разберите модулятор. Под его корпусом, собственно, спрятана одна микросхема. Структурно это простое устройство, главное, что нам от него нужно в нашем процессе, — это прошивка. Именно она определяет работу устройства и только из-за того, что мы не можем сделать это самостоятельно, мы в принципе используем стороннее устройство. На микросхеме будет написана её модель. Вам нужно найти в интернете спецификации этой микросхемы. Для того чтобы переделать магнитолу под флешку, понадобится разъём вывода звукового сигнала. Может, на этой плате как раз будет написано что-то вроде audio out, но обычно из-за их малого размера надписи не бывает. Впрочем, это неважно, потому что в интернете схема распиновки находится безо всяких проблем. Теперь берёте паяльник с тонким жалом и аккуратно припаиваете провода к этому выводу.

Благодаря тому, что по своей сути модулятор — это простенький плейер с передатчиком, на этом этапе вы уже можете проверить правильность своих действий. Если к аудиовыводу при играющем плейере подключить колонки, они должны воспроизвести звук. Если всё так, приступаем к следующему этапу.

Вам нужно разобрать свою магнитолу. На её микросхеме находим (тем же способом, через интернет) аудиовход, и провода, припаянные к модулятору, припаиваем и сюда. Таким образом, если говорить обобщённо, мы подменяем звук с ленты в кассетной магнитоле на USB-флешку, которую читает и передаёт модулятор. По сути, на этом работу можно было бы и закончить, но мы ведь не просто хотели получить сигнал, мы ведь хотели сделать эстетически привлекательную конструкцию!

Обратите внимание, что звук с плейера не будет идти, пока вы не вставите кассету. С одной стороны, какая разница, пусть крутится. С другой же, вам придётся переворачивать кассету каждый раз, как она кончится, а это нерационально. Вместо этого попробуем разобраться, почему в принципе так происходит.

Прошивка кассетной магнитолы построена таким образом, чтобы воспроизводить звук только при работе кассетоприёмника. За это отвечает простой контроллер, припаянный к материнской плате. На нём, как правило, расположены датчики-кнопки. Так вот, исходя из спецификации магнитолы, найденной в интернете, мы выясним, какая именно кнопка/датчик зажата, когда кассета вставлена в магнитолу, и закроем её перемычкой. Готово, теперь система уверена, что кассета постоянно вставлена и крутится.

Соответственно, можем отпаять и выкинуть ненужные нам блоки: моторчик лентопротяжного механизма, считывающую головку, электронную часть. Ведь кассету мы больше вставлять не будем.

Осталась сборка. Установка USB в штатную магнитолу потребует от вас пространственного мышления, но если вы сможете расположить модулятор внутри корпуса магнитолы и вывести слот флешки в кассетоприёмник, то сможете внешний вид магнитолы оставить практически без изменений. Важно: провода для пайки используйте экранированные! Это поможет вам избежать неприятных сюрпризов. Остаётся вопрос питания. В модуляторе, который питается от прикуривателя, в разъёме питания скрыта микросхема стабилизатора. Разберите этот хвост, достаньте плату. Отпаиваем провод от плейера, крепим планку на это место экранированными проводами, а от планки кидаем такие же экранированные провода на любое место на микросхеме магнитолы, где есть 12 В. Чаще всего для этого используют как раз площадки, с которых мы раньше выпаивали реле лентопротяжки.

После этого рекомендуем заклеить окошко кассетоприёмника, чтобы самому случайно не запихнуть в него кассету и не сломать всю конструкцию. Собственно, на этом основная работа закончена. Осталось установить получившийся девайс обратно в штатный слот на торпедо и наслаждаться любимой музыкой с флешки.

После монтажа

Действия, описанные выше, помогают избавиться от досадных недостатков передачи данных по радиоканалу. Провода, припаянные напрямую, предотвратят помехи, сбои и потерю сигнала. С одной стороны, можно было бы пойти дальше и, разобравшись с устройством магнитолы, такими же проводами соединить управляющие кнопки с плейера с кнопками магнитофона, чтобы можно было переключать треки штатными кнопками. С другой стороны, такие изыски мы оставляем на усмотрение пытливых водителей. Помните только о чувстве меры и о технике безопасности.

USB магнитола своими руками » Автосхемы, схемы для авто, своими руками

Бывают такие ситуации, когда вдруг ломается ваша автомагнитола, перестает читать компакт диски, или накрывается лазер и вот тут встает вопрос — что делать? Дорогостоящий ремонт или покупать новую магнитолу…А может быть что-то сделать самому…В этой статье я вам расскажу как сделать автомагнитолу, которая будет читать с флешек, то есть мы её оснастим входом Usb. Переделка эта довольна простая, нам лишь понадобится купленный заранее Fm модулятор, слава богу что их сейчас на каждом углу полно. Не покупайте дорогой, нам его все равно надо будет разбирать, то есть от него потребуются одни кишки.

Усилитель собран на микросxеме TDA2005. Эта микросxема подключенная как стерео ( в двуxканальном) режиме, обеспечивает выxодную мощность до 15 ватт на каждый канал.

Эта микросхема хороша ешё и тем, что у нее есть защиты от переплюсовки, перегрева, короткого замыкания и так далее. Нашим корпусом для usb магнитолы конечно будет каркас от старой магнитолы. Сам мп3 модулятор будет установлен внутри и через гнездо, например AUX выход от нашего модулятора подключены соответственно к входам усилителя. Блин что-то очень заумно получается, но на самом деле это намного проще, как дочитаете статью до конца сами поймете…

Usb порт модулятора удленняем проводами и монтируем на отдельной панельки автомагнитолы, минус подключаем к общему минусу питания.

Если наш модулятор имел пульт дистанционного управления, а это скорее всего так и было, то на панели монтируем ИК глазок ( сам фотоприемник) . Усилитель собран у меня не на плате а навесным способом (лучше конечно все делать сразу и аккуратно-например на плате) и практически всё залито силиконом. Теплоотвод усилителя мощности я прикрепил к корпусу клеем «момент»

После сборки сам модулятор обмотал изолентой, чтобы не дай бог коротнуло и с помощью силиконового герметика прикрепил его к корпусу.

Если у вас был дорогой fm модулятор, ну тоесть там был жк экран, то можно и его конечно пересадить на панель автомагнитолы, но я не стал с этим замарачиваться, просто не терпелось все быстрее сделать, а с экраном возни много. Для включения нашей магнитолы потребуется выключатель на три ампера и световая индикация работы магнитолы. Я поставил светодиод.

На входе по питанию автомагнитолы я поставил дроссель, (20 витков провода один миллиметр на ферритовом кольце) . В итоге получается солидная конструкция с хорошими звуковыми параметрами и с неплохой выходной мощьностью

Если есть желание, то можно еще сделать и вход усилителя (гнездо) , на которое можно будет подать любой сигнал, например от плеера, мобильника, ноутбука, телевизора ну и так далее…Можно сделать и так чтобы устройство было универсальным то есть легко снималось с автомобиля и приносилось домой, а дома подсоединить выпрямитель на 12 вольт и готово, можно слушать также дома.

Этот проигрыватель будет служить долго, но хочу заметить ещё один момент, что модуляторы в основном выходят из строя из-за скачков сети автомобиля, так вот чтобы и с вашим так не случилось и чтобы он служил вам долго нужно просто по питанию установить три последовательных диода, они будут давать небольшой спад приблизительно до 1 вольта и будут сглаживать перебои, что в конечном итоге благоприятно скажется на долговечности нашей магнитолы.

Подсказка по четвергам: создание микстейпа — Urban Outfitters


Наша серия «Подсказки по четвергам» — это еженедельный набор советов, предложений и приемов, которые помогут вам стать более информированным человеком. Пожалуйста.

Если вам еще не исполнилось 20 лет, эпоха кассет, возможно, уже прошла мимо вас. Если вам грустно, что вы пропустили, вытри слезы, потому что кассеты вернулись и стали лучше, чем когда-либо. (Или они, по крайней мере, точно такие же, как раньше … но вы поняли.) Если вы никогда не проводили 3-5 часов, сидя у радио, ожидая, когда заиграет эта песня Hanson, чтобы вы могли добавить ее в свой микстейп, получайте удовольствие: теперь вы можете пережить этот опыт заново в 2015 году. ( Даже Hanson — это , немного актуальный , снова доказывая, что время — это плоский круг.) Если ностальгия по микстейпам тянет вас за сердце, но вы никогда не делали ни одного раньше, вот как сделать свой собственный, так что вы тоже может записать тревожную любовную песню о чирлидинге и попросить любимого человека сыграть ее в своем магнитофоне.

1. Итак, вы хотите сделать микстейп. Большой! Во-первых, возьмите чистую ленту. Затем купите себе кассетный магнитофон (с радио / кассетой / компакт-диском) или просто простой магнитофон . Если вы идете со стандартным магнитофоном, вам понадобится радио или проигрыватель компакт-дисков, чтобы подключить его, чтобы у вас было с чего записывать. (Для микстейпа нужно , а для микстейпа — ).

2. Когда у вас есть оборудование, его легко записывать.Если вы собираетесь записывать с компакт-дисков, вам нужно просто поставить в очередь интересующие вас песни и записать их на кассету. Убедитесь, что вы правильно рассчитали время, потому что iTunes не будет там, чтобы сообщить вам, если вы превысили лимит записи. Чтобы получить чистую запись, нажмите кнопку записи до того, как нажмет кнопку воспроизведения на вашем компакт-диске, чтобы убедиться, что вы получите полную песню. Что хорошего в микстейпах? Если облажались или передумали, можно перемотать назад и попробовать еще раз.

3. Если вы записываете не по радио, не забудьте нажать эту кнопку записи, как только зайдет песня, которая вам нравится (и убедитесь, что туда не попал и радио-ди-джей). В то время как микстейпы определенно будут больше работать, чем стандартный микс компакт-дисков, подумайте о своих предках 1992 года — это то, что они сделали, когда хотели сделать микс, и они лучше для этого.

4. Когда дело доходит до выбора песен, которые вы хотели бы включить, самое интересное в микстейпе, которое отличает его от компакт-дисков, состоит в том, что его труднее переходить от песни к песне, поэтому большую часть времени вы в конечном итоге слушаете смешать полностью.Это делает его более полным рассказом, чем компакт-диск. Если вы когда-нибудь читали High Fidelity или Love Is A Mixtape , то вы знаете, что повествование о микстейпе очень важно и может быть более захватывающим для создания, чем микс компакт-диска.



Вверху: Action Bronson’s Mr. Wonderful кассета и Halsey’s Badlands кассета

5. Как только вы создадите идеальный микс, приклейте один из этих маленьких стикеров, нарисуйте на нем несколько сердечек , и подарите любимому.(Или вы знаете … кто угодно. Просто надеюсь, что у них есть кассетный плеер.)

Если вас интересуют другие кассетные мелодии, которых нет в микстейпе, Burger Records были на переднем крае. кассетного производства и снабдите кассетой массой крутых лент, если вы хотите расширить свою коллекцию. Также есть отличный отсчет кассет 2014 года от FACT Mag, доказывающий, что существует целый подземный мир кассет. Cassette Store Day тоже в эту субботу (!), А это значит, что сейчас прекрасное время, чтобы выйти и узнать больше о формате. Пусть тебя окутают флюиды 90-х, чувак.

Получите бесплатную копию UO’s Volume 11 Mixtape во всех магазинах США в День кассетного магазина, 17 октября
Магазин кассет

Не тратьте деньги на кассетный плеер с Bluetooth Kickstarter

На прошлой неделе — совпадающей с 40-летием оригинального Walkman — я видел все эти статьи, в которых рассказывалось об этом якобы «первом в мире» портативном кассетном плеере / магнитофоне в стиле Walkman с поддержкой Bluetooth, названном IT’S OK (да, бренд написан заглавными буквами) .Реакция на этот Kickstarter варьировалась от язвительной до взволнованной, но все освещение показалось мне слишком легковерным.

Всегда надеясь, что кто-то снова начнет производить кассетные колоды или плееры приличного качества, я время от времени ищу на Amazon или Ebay, что предлагается. В глубине души я подумал, что раньше видел дешевый магнитофон с Bluetooth, гораздо меньший, чем начальная цена в 75 долларов, обещанная сторонникам Kickstarter.

Оказывается, память у меня верная.Этот фирменный «конвертер кассеты в MP3» Digitnow доступен на Amazon с августа 2018 года по цене от 29 до 39 долларов. На Ebay они стоят 39,99 доллара.

Помимо воспроизведения через наушники Bluetooth, он оцифровывает ваши кассеты прямо на карту microSD или на компьютер через USB. Две дополнительные функции отсутствуют в IT’S OK. Я никогда не пользовался плеером Digitnow, поэтому не могу поручиться за качество воспроизведения. Но я предполагаю, что он примерно так же хорош, как дешевый подделка Walkman, который вы, возможно, купили в K-Mart в 1989 году, так что будьте осторожны.Я также серьезно сомневаюсь, что IT’S OK будет лучше, даже почти вдвое дороже.

Уже с подозрением относясь к «технико-экономическому обоснованию и первым прототипам ручной работы» на временной шкале Kickstarter, сегодня я увидел видео с YouTuber VWestlife, в котором он идентифицирует чрезвычайно похожий кассетный плеер, доступный на Alibaba всего за 7 долларов в количестве прямо из Китая. VWestlife также указывает, что проигрыватель IT’S OK даже не поддерживает стерео, указав «Классический монофонический звук.”

Он отмечает, что, поскольку все части для IT’S OK легко доступны, Kickstarter, скорее всего, не афера. Вы просто получите хлипкий монокассетный магнитофон / проигрыватель стоимостью около 20 долларов по частям или доступный из других источников примерно за 40 долларов за свои 75 долларов. И вам придется подождать до декабря, чтобы получить его. Или вы можете дождаться окончания Kickstarter и получить его за 88 долларов (без шуток).

Я признаю, что был соблазнен, когда впервые увидел заголовки об устройстве, но мне не потребовалось много времени, чтобы увидеть, что этот Kickstarter в основном ажиотаж, ухватившись за момент ностальгии по Walkman и медленную неделю новостей, чтобы получить бесплатную прессу выпустить журналистское освещение.

У меня нет возражений против тех, кто сегодня хочет новую кассету Walkman, и я желаю, чтобы такие уважаемые бренды, как Sony и Panasonic, по-прежнему производили их. Если вы находитесь на рынке, я сначала постараюсь найти приличный подержанный или попробовать любой из десятков долларов по 20 долларов, разбросанных по интернет-магазинам и Ebay. (Пока вы этим занимаетесь, вы также можете получить его с радио.) Помимо когнитивного диссонанса вокруг очевидного анахронизма плеера IT’S OK, мне не очень нравится добавлять Bluetooth… особенно в чертовщине. мононуклеоз.

Но если вы решите укусить и получить один, пожалуйста, сообщите нам, как это происходит.

Поддержка таких читателей, как вы, делает возможным создание подобного контента. Пожалуйста, найдите минутку, чтобы поддержать Radio Survivor на Patreon!

Информация о Поле Риисмандель
Пол Риисмандель — соучредитель и операционный директор Radio Survivor. Он также является директором по маркетингу и аналитике в Midroll, компании Stitcher. Пол имеет более чем 25-летний опыт работы в некоммерческих радио и учебных СМИ.

Руководство по созданию хороших записей

Кассеты и аналоговая музыка доставят вам много удовольствия. Но не только во время их прослушивания, но и во время записи. А запись на магнитофон — это какое-то искусство. Это может быть очень просто, если вы используете какой-то автоматический процесс. Но на самом деле в этом процессе задействовано много переменных, и если вы захотите немного покопаться, вы получите гораздо лучшие записи, и вам будет очень весело от этого.

Здесь, в архиве Walkman, я всегда ищу лучшие записи, чтобы наслаждаться ими с помощью своих плееров. И я хотел поделиться с вами всеми своими знаниями об этом. Итак, я сделал это руководство для начинающих и любителей магнитофона среднего уровня.

Записать песню с компакт-диска или радио очень просто: вам просто нужно выбрать магнитофон, вставить кассету, выбрать источник и нажать «Rec» в деке. Но это * просто * записывает песню… вы можете себе представить, что качество будет просто «стандартным».

Но если вы хотите делать хорошие записи, вам понадобится что-то получше, чем магнитофон, и вы получите некоторые знания. И это то, о чем этот урок. Если вам нужен быстрый способ записи и вы не хотите иметь дело со всеми этими кнопками, переключателями и ручками, возможно, вы не знаете, что потеряете качество. Если вы просто хотите наслаждаться музыкой на кассетах и ​​не хотите иметь дело с техническими параметрами, вам лучше искать предварительно записанные кассеты, бумбокс или HIFI, которые делают процесс записи с компакт-диска почти автоматическим.Однако вам, вероятно, не понравится сам процесс записи.

Может быть, первое, что я хотел бы вам посоветовать, — это забыть думать о лентах как о дрянном звуковом формате. Вы, как и я, наверное, так думаете. В этом случае просто помните, что вы никогда не слышали, на что способна хорошая кассета, потому что вы, вероятно, слушали их, используя свой Walkman или бумбокс, когда были молоды. Вы действительно думаете, что одна и та же кассета в бумбоксе может звучать так же хорошо, как в колоде за 1000 долларов? Если вы когда-нибудь так думали, то можете начать менять свое мнение прямо сейчас.

Хотите увидеть реальные различия? Посмотрите это видео:

Бюджетная лента против хорошей ленты против mp3

Вторая вещь также очень важна: вы не получите более высокого качества, чем самая слабая часть вашей аудио цепи. Если у вас хорошая дека, хороший усилитель, но некачественные динамики / наушники, качество не будет лучше, чем у ваших динамиков / наушников. Если у вас дешевая дека, но хороший усилитель и динамики, вы снова получите плохой звук.И если у вас хорошая дека и колонки, но плохой усилитель, вы попадете в такую ​​же ситуацию.


Моя собственная стопка в гостиной: мощный и красивый ONKYO Liverpool.

Также, если у вас дома плохая акустика (очень чистые стены / потолок / пол без ковров и т. Д.), У вас будет много эха, и любой динамик (даже отличный) будет плохо звучать. Вы можете легко решить эту проблему с помощью хороших наушников, так как на них не влияет плохая акустическая комната.Но я говорю о ~ 200 долларов и больше, а не о тех дешевых 30 …


SONY MDR-ZX100 — хороший пример дешевых и плохо звучащих наушников.
Да, выглядит круто, но это не значит, что звучит так же хорошо, как выглядит.
Помните: дизайн — это не то же самое, что качество звука. То же самое может быть применено ко многим другим примерам,
как Dr Dre Solo и т. Д.


Grado SR325i, хороший пример отличных наушников.

1 st шаг: вам понадобится хороший диктофон.

Какую колоду выбрать?

Первый шаг к хорошей записи — это хороший диктофон. На бюджетный магнитофон нельзя сделать хорошую запись. По моему опыту, 80% качества, воспринимаемого на ленте, исходит от записи. Так что, если вы действительно хотите что-то, что звучит так же хорошо, как ваш настоящий цифровой проигрыватель, или даже лучше, вам понадобится хорошая колода.


SONY TC-K808ES Шампанское, одна из лучших колод SONY за всю ее историю.

Хотя есть еще несколько новых колод, доступных для продажи, вы, вероятно, предпочтете ручную 2 и , так как цены низкие, а качество хорошее.

Еще один важный момент — проверить исправность деки. У многих колод есть проблемы здесь и там, в основном из-за того, что внутренние ремни в плохом состоянии. Если колода новее (от 2000 года или новее), весьма вероятно, что она работает идеально. Если это из 90-х, у него будут проблемы с ремнем, износ на голове или несоосность.Если это из 80-х, у него наверняка будут проблемы, а также износ головки, шпиля, роликов и даже двигателей. Чтобы вернуть его к работе, потребуется хорошее обслуживание. Если вы ищете колоду на eBay, имейте в виду, что некоторые продавцы, которые перечисляют старые колоды 80-х или 90-х годов и обычно описывают их как «полностью работающие», «профессионально обслуживаемые» и т. Д., Действительно могут быть колодами, которые были плохо обслужены и, скорее всего, проработают всего несколько дней и месяцев. Худшая проблема заключается в том, что многие из них были повреждены внутренне, и если вы отнесете их другому (хорошему) технику, он сможет обнаружить беспорядок, когда будет поздно.

В любом случае, большинство дек 90-х или даже конца 80-х можно легко обслуживать, просто установив новый ремень, что многие специалисты по электронике все еще могут делать. Поищите в своем районе, и вы обязательно найдете его.

Одно- или двухэтажные?

Двойные колоды — одни из самых популярных… еще в 90-х. Но сейчас никто не хочет копировать кассеты. В то время двойные колоды были очень популярны, но они пожертвовали качеством, чтобы предложить две колоды по конкурентоспособной цене.По сути, они предлагают две колоды по обычной цене приличной. Итак, угадайте, что? Да, качество в любой из обеих колод ниже, чем в двухголовой, и намного ниже, чем в хорошей трехголовой. Иначе и быть не могло, не так ли?


AIWA AD-WX180, бюджетная двойная дека.

В двойных деках транспортировка проста (один мотор против трех или четырех в хороших деках), голова стандартная (по сравнению с аморфной в хороших деках), конфигурация стандартная (2 головки против трех головок), а схема в основном ИС (по сравнению с дискретными высококачественными компонентами в хороших деках) и многие другие ограничения, ухудшающие звук.

Лу Оттенс, который изобрел кассету и первым изобрел компакт-диск, умирает по номеру 94

Что он действительно запомнил, так это часы, которые он провел за машиной, прежде чем прийти на работу на следующее утро с идеей. Г-н Оттенс, руководитель отдела разработки продукции на заводе электроники Philips в Хасселте, Бельгия, сказал своей команде, что им нужно разработать аудиоустройство, которое было бы меньше, дешевле и проще в использовании, чем магнитофон с катушкой на катушку.

В результате они изобрели кассету, компактную звуковую машину в пластиковом корпусе, которая помогла демократизировать музыку, облегчая миллионам людей слушать, записывать песни и делиться ими.Вслед за этим г-н Оттенс стал ласково известен своими коллегами как блестящий инженер, который — к счастью для всех остальных — просто не умел работать с катушкой на катушку.

История продолжается под рекламой

«Легенда, которая возникла из этого, которая, конечно, не очень лестна для Лу, заключается в том, что кассета была рождена из-за неуклюжести очень умного человека», — позже сказал его коллега по Philips Вилли Лендерс. в интервью для документального фильма 2016 года «Кассета».

Г-н Оттенс, скончавшийся 6 марта в 94 года, произвел звуковую революцию с компакт-кассетой, которую Philips представила на Берлинской радиовыставке в 1963 году.Были проданы миллиарды кассет, прежде чем он возглавил новый прорыв в области электроники, работая в команде Philips, которая совместно с Sony представила компакт-диски в 1982 году. Одна из его дочерей, Арин Оттенс, сказала, что он умер в центре ухода за престарелыми в Дуизеле, Нидерланды. , но не дал повода.

С помощью пустых кассет слушатели могли записывать свои любимые песни с радио или с виниловых пластинок, создавая первые микс-ленты — на буквальной магнитной ленте — за десятилетия до того, как цифровые плейлисты стали доступны в потоковых сервисах, таких как Spotify.Перебои в работе Интернета никогда не останавливали музыку, хотя слушатели иногда сталкивались с проблемами аналогового вещания, такими как необходимость перематывать ленту карандашом, когда кассета застревала.

История продолжается под рекламой

Ленты также использовались для записи телефонных сообщений, книг, ранних песен в стиле хип-хоп и моментов художественного вдохновения, как, например, когда гитарист Rolling Stones Кит Ричардс сонно поставил «пластинку» на своем кассетном плеере Philips однажды ночью. и проснулся, чтобы услышать «Удовлетворение» и «сорок минут моего храпа.

Кассетная лента г-на Оттенса была примерно вдвое меньше ширины кассеты RCA, выпущенной в 1958 году, и работала с половинной скоростью, что требовало меньшего количества ленты и дальнейшего уменьшения размера. Чтобы улучшить размеры магнитофона, он сделал деревянный брусок, который мог поместиться в боковом кармане его твидового пиджака, объяснив, что хотел, чтобы кассетный проигрыватель был не просто портативным, а «карманным».

«Было много опасений, что качество звука будет плохим. Это все равно, что пытаться нарисовать шедевр на почтовой марке », — сказал режиссер« Кассеты »Зак Тейлор, отметивший, что Mr.Ottens — это идеальный баланс между размером и качеством.

История продолжается под рекламой

В телефонном интервью он добавил, что г-н Оттенс убедил руководителей Philips поделиться кассетной технологией компании после полета в Японию на встречу с Sony, которая заявила, что готовится выпустить конкурирующую модель. При этом он помог установить единый стандарт, который гарантировал, что кассеты, проданные в одной стране, будут работать в другой.

«Мне принадлежит заслуга в разработке идеи и ряда идей в ней», — сказал г-н.Позже Оттенс сказал о кассете. «Но чертежники, проектировщики электротехники и промышленные дизайнеры сделали свою работу. Я ничего особенного не сделал ».

Лодевийк Фредерик Оттенс родился в Беллингволде, Нидерланды, 21 июня 1926 года. Оба родителя были школьными учителями, а его отец позже руководил региональным бюро по трудоустройству в Хилверсюме, где вырос г-н Оттенс.

Рассказ продолжается под рекламой

В детстве он проводил время, играя с конструктором моделей Meccano.В подростковом возрасте во время Второй мировой войны он перешел к более продвинутым мастерам, построив радио во время немецкой оккупации, которое позволило его семье настроиться на Radio Oranje, лондонский телеканал, который выступал с речами изгнанных политических лидеров, таких как королева Вильгельмина.

Г-н Оттенс позже служил в голландских военно-воздушных силах, хотя он был размещен на земле из-за плохого зрения. Он учился в Технологическом университете Делфта, работая по полдня чертежником на фабрике рентгеновского оборудования, и присоединился к Philips после получения диплома инженера-механика в 1952 году.

Два десятилетия спустя он был назначен техническим директором аудиораздела Philips. Исследовательская группа в исследовательском центре NatLab в Эйндховене работала над проектом оптического диска, когда г-н Оттенс попросил их начать разработку «аудиоверсии диска», согласно книге Роберта Барри «Компакт-диск». «По общему мнению, они не были особенно заинтересованы».

История продолжается под рекламой

Как и в случае с кассетой, г-н Оттенс настоял на том, чтобы его команда делала диск все меньше и меньше — одним словом, компактным.«Он сказал, что может, и должен быть на меньше — он должен иметь размер и удобство использования кассетного плеера», — сказал Барри звукорежиссер Франсуа Диркс.

Конечный результат в конечном итоге составил 12 см (4,75 дюйма) в поперечнике, хотя г-н Оттенс предпочел бы его на полсантиметра меньше, согласно голландской газете NRC Handelsblad.

Его 46-летняя жена Марго ван Норд умерла в 2002 году. Помимо дочери Арине, в живых остались двое детей, Нелли и Ян Оттенс; четыре внука; и правнучка.

Г-н Оттенс вышел на пенсию в 1986 году и позже сказал, что он мало любил кассеты, несмотря на то, что хипстеры и миллениалы помогли возобновить продажи, когда британские музыкальные лейблы запустили международный День кассетных магазинов, вдохновленный Днем музыкального магазина, для продвижения формата как возвратная альтернатива винилу, компакт-дискам и потоковому воспроизведению.

«Кассета — это история, — сказал он журналу Time в 2013 году. — Мне нравится, когда приходит что-то новое».

Умер человек, который изобрел кассету; Лу Оттенс был 94 года: NPR

Кассетная лента Philips показана в 1965 году.Лу Оттенс, который руководил изобретением первой кассеты, умер в возрасте 94 лет. Альфред Ассманн / Picture Alliance через Getty Images скрыть подпись

переключить подпись Альфред Ассманн / Picture Alliance через Getty Images

Кассетная лента Philips показана в 1965 году.Лу Оттенс, который руководил изобретением первой кассеты, умер в возрасте 94 лет.

Альфред Ассманн / Picture Alliance через Getty Images

Лу Оттенс, который направил меломанов всего мира на путь создания плейлистов и микстейпов, возглавляя изобретение первой кассеты, умер в возрасте 94 лет, согласно сообщениям СМИ в Нидерландах. Оттенс был талантливым и влиятельным инженером в Philips, где он также участвовал в разработке потребительских компакт-дисков.

Оттенс умер в прошлую субботу, согласно голландскому новостному агентству NRC Handelsblad , в котором указан его возраст 94 года.

Кассета была ответом Оттенса на большие катушечные ленты, которые обеспечивали высококачественный звук, но считались слишком громоздкими и дорогими. Он принял вызов технологии термоусадочной ленты в начале 1960-х годов, когда возглавил отдел разработки новых продуктов в Хасселте, Бельгия, в голландской технологической компании Philips.

«Лу хотел, чтобы музыка была портативной и доступной», — говорит режиссер-документалист Зак Тейлор, который провел несколько дней с Оттенсом для его фильма «Кассета : документальный микстейп ».

Целью Оттенса было сделать что-то простое и доступное для всех. Как говорит Тейлор: «Он выступал за то, чтобы Philips бесплатно лицензировала этот новый формат для других производителей, открыв путь для того, чтобы кассеты стали мировым стандартом».

Но сначала он должен был это изобрести. Пытаясь представить себе то, чего еще не существовало, Оттенс использовал деревянный брусок, который был маленьким и достаточно тонким, чтобы поместиться в его кармане, в качестве мишени для того, каким должно быть будущее записи и воспроизведения на магнитной ленте.

Результат был представлен миру в 1963 году, и «компакт-кассета» быстро стала популярной: это была «сенсация» с самого начала, — сказал Оттенс Time в 2013 году, к 50-летию кассеты.

«Лу был незаурядным человеком, любившим технологии, несмотря на скромное начало его изобретений», — сказала директор музея Philips Ольга Кулен. Она отметила, что оригинальный деревянный прототип кассеты Оттенса «был утерян, когда Лу использовал его, чтобы подпереть свой домкрат при замене спущенного колеса.«

Родившийся в 1926 году, Оттенс перешел от создания радиоприемника для своей семьи во время Второй мировой войны — у него, как сообщается, была направленная антенна, чтобы он мог фокусироваться на радиосигналах, несмотря на попытки нацистов заглушить — к разработке технологии, которая демократизировала музыку.

» Кассеты научили нас использовать свой голос, даже когда сообщение пришло из чьих-то песен, тщательно скомпилированных на микстейпе », — сказал Тейлор. Описывая, как мало что изменилось, он добавил:« Итак, в следующий раз вы создадите этот идеальный плейлист на Spotify. или отправьте ссылку, чтобы поделиться песней, вы можете поблагодарить Лу Оттенса.«

Оттенс, как известно, не относился сентиментально к изобретению, на которое, согласно NRC , было продано около 100 миллиардов долларов. В своей карьере, посвященной поиску более высокого качества воспроизведения и развитию технологий, он считал ленты примитивными и склонными к шуму и искажениям.

Верные своим самодельным корням, кассетные микстейпы давно стали фаворитом поклонников панка и рока. Но их наследие также имеет большое значение в хип-хопе, где честолюбивые рэперы и продюсеры использовали этот подход, чтобы продемонстрировать свою способность измельчать другую музыку и создавать что-то новое.Этос микстейпов сохранился — и даже процветал — несмотря на переход от магнитных лент к компакт-дискам и цифровым форматам.

Спустя почти 20 лет после того, как Philips представила кассеты, Оттенс помог компании разработать технологию компакт-дисков для потребительского рынка и, вместе с Sony, выбрать формат, который станет отраслевым стандартом.

«С этого момента обычный проигрыватель пластинок устарел», — заявил Оттенс, когда появились серийные проигрыватели компакт-дисков, как сообщила BBC.

Кассеты дали меломанам новый контроль, позволив им создавать и публиковать свои собственные коллекции песен в дешевом и легко переносимом формате. Джастин Салливан / Getty Images скрыть подпись

переключить подпись Джастин Салливан / Getty Images Кассеты

дали новый контроль меломанам, позволив им создавать и публиковать свои собственные коллекции песен в дешевом и легко переносимом формате.

Джастин Салливан / Getty Images

Подобные предсказания были сделаны и в отношении кассетной ленты. Но интерес к этому формату резко возрос в последние годы, несмотря на переделку музыкальной индустрии в эпоху цифровых технологий и стриминга.

Возрождение вызвано сочетанием ностальгии и признательности за уникальный статус лент как осязаемого, но гибкого формата. На протяжении десятилетий меломаны использовали микстейпы, чтобы делиться своими любимыми песнями.Неподписанные группы также полагались на них как на способ продвижения своей музыки.

Среди тех, кто использовал кассеты для быстрой записи музыки, является Кит Ричардс из Rolling Stones, который, как известно, записал одну из самых громких песен своей группы посреди ночи.

«Я написал« Удовлетворение »во сне, — писал Ричардс в автобиографии Life , 2010 года. Добавив, что он не помнит, как писал эту песню, Ричардс сказал, что однажды утром он проснулся и обнаружил, что кассетный магнитофон Philips подошел к концу — очевидно, он пришел к выводу, что он что-то написал ночью.

Когда Ричардс перематывал пленку, он услышал ставший культовым гитарный рифф песни и его голос, говорящий: «Я не могу получить никакого удовлетворения».

Для многих кассеты сохранили свой культовый статус, потому что они выполняют двойное обещание — быть доступными и индивидуальными. Они могут держать что угодно: от тщательно подобранной последовательности редких записей до детей, устраивающих собственное радио-шоу.

«Это самый доступный, самый простой и дешевый способ для любого записать аудио», — сказал NPR Мэтью Дэвид из музыкального лейбла Leaving Records в 2011 году, когда кассеты переживали период возрождения.

Кассеты тоже стали предметом коллекционирования. Когда сольный дебют Раэквона « Only Built 4 Cuban Linx … , » появился на рынке в 1995 году, он прибыл в виде кассетной ленты редкого фиолетового оттенка, которая стала культурным пробным камнем и предметом большого спроса.

Смерть Оттенса наступила после знаменательного года для его изобретения. В 2020 году широкий круг музыкантов добился успеха в продаже кассет, от Леди Гага и Оззи Осборна до Селены Гомес и Gorillaz.

Кулен сказал, что безудержный успех идей Оттенса его удивил.

«Мы знали, что он может стать большим, но никогда не могли представить, что это будет революция», — процитировала она его слова.

с AM / FM-радио разъем для наушников Кассетный магнитофон Boombox CD-плеер с пультом дистанционного управления Светодиодный дисплей 3,5 мм AUX вход

с разъемом для наушников AM / FM Кассетный магнитофон Boombox CD-плеер со светодиодным дисплеем 3,5 мм AUX вход

Boombox CD-проигрыватель с пультом дистанционного управления, кассетный магнитофон, с AM / FM-радио, 3.Вход AUX 5 мм, разъем для наушников, светодиодный дисплей: кухня и дом. CD-плеер Boombox с дистанционным управлением, кассетный магнитофон, AM / FM-радио, вход AUX 3,5 мм, разъем для наушников, светодиодный дисплей: Кухня и дом. DAB + и FM-радио — TDC-250 оснащен радиотюнером DAB +, что означает прием большего количества станций DAB, чем стандартное DAB-радио, и прием DAB + с более высоким качеством, чем другие стандартные DAB-радио. проигрыватель, но поддерживает самодельные аудиодиски CD-R / RW.Включите TDC-250 через прилагаемый сетевой кабель или используйте 6 батарей размера C (не входят в комплект)。 ЛЕНТОЧНЫЙ ПРОИГРЫВАТЕЛЬ — очистите пыль со своих старых кассетных кассет C90 и слушайте свои любимые кассетные альбомы 70-х, 80-х и 90-х годов. 。 AUX IN, USB-ПОРТ И РАЗЪЕМ ДЛЯ НАУШНИКОВ — подключите свой смартфон, планшет или MP3-плеер к разъему AUX IN. Слушайте аудиодорожки в формате MP3 с USB-накопителя через USB-порт или слушайте музыку через свой любимый набор наушников。 Движение Sanyo, отличное качество звука, изысканное качество изготовления, стильный внешний вид, подходит для друзей и родственников.。 Описание продукта。Теперь это отличный комплект для большего удовольствия от прослушивания. Слушайте свои компакт-диски, кассеты или просто слушайте любимые звуки радио. Это персональный проигрыватель компакт-дисков и кассетный проигрыватель компакт-дисков с радио — все в одном замечательном пакете. Отличный классный вид — он свежий Свежий стиль этого проигрывателя компакт-дисков с бумбоксом означает, что он не только хорошо выглядит, но и вы будете гордиться им. Он имеет классическую серебристую отделку, поэтому независимо от того, в пути вы или просто отдыхаете дома, этот портативный радио CD-плеер будет выглядеть идеально.И это не только внешний вид, но и современные технологии. Множество способов игры С помощью этого портативного магнитофона вы можете получать звуки разными способами. Он воспроизводит компакт-диски без MP3, кассеты и радио. Но это еще не все. Через разъем Aux-in вы можете подключить свой планшет, смартфон или MP3-плеер, чтобы получить все новейшие звуки. А встроенный светодиодный дисплей позволяет вам контролировать действия, помогая выбирать треки. Или это предварительное программирование на 20 дорожек, если вы предпочитаете позволить машине делать работу.Но если всего этого недостаточно, почему бы не записать свои собственные звуки на кассету через кассетный проигрыватель? 。Бокс содержит 1 кассетный проигрыватель 1 шнур питания переменного тока 1 x Руководство по эксплуатации。。。









Вызов всех неразлучников!

День святого Валентина не за горами. В этом году все по-другому, но мы надеемся сделать его особым событием для каждого из вас. Смотрите наши меню ниже.

DINE-IN: Мы будем открыты на воскресный бранч с 9:00 до 13:30 со специальными бранчами в честь Дня Победы и закрыться с 14:00 до 15:30, чтобы перейти на специальное меню ужина.Повторное открытие в 15:30 для рассадки призов по фиксированному меню, это будет повод запомнить! Убедитесь, что вы бронируете заранее — все столы будут зарезервированы с ограниченной гибкостью для посетителей. 785-312-9057

ПЕРЕНОС: Если вы предпочитаете ужинать дома в День святого Валентина, воспользуйтесь нашими специальными вариантами проведения накануне. Звоните до 16:00 и забирайте в субботу. В воскресенье вечером вынос выноса не будет.

Меню ужина с фиксированным призом на День святого Валентина

Меню на вынос перед Дня святого Валентина

Усилитель от магнитолы своими руками.Как сделать усилитель из магнитолы своими руками

У многих такая ситуация — есть мощные колонки и требуется их «копать», а заодно и все соседи, но плеер не выдает достаточной мощности, а денег и возможностей на усилитель нет. Здесь поможет старый добрый магнитофон. Под эти цели можно снять практически любой магнитофон. Главное помнить, что прибор питается от напряжения 220В, поэтому неправильные действия могут привести к возгоранию, поражению электрическим током людей и животных.Так что, если кто-то не уверен в своих силах, то следует попросить помощи у знающего человека или вообще отказаться от этой идеи.

Итак, давайте начнем разбираться — как сделать из магнитофона усилитель? В некоторых магнитофонах изначально предусмотрена возможность использования последнего в качестве усилителя. В таких магнитофонах нечего разбирать и выкручивать. Вам нужно найти строку линейного ввода, которая обычно обозначается как «Line In» или «Login». Подать на него с помощью сигнального кабеля Аудиосигнал от плеера.Кабель лучше и проще купить в магазине, благо он не дорогой. К выходам магнитофона «OUT» подключите динамики. Ну как подключить магнитолу в розетку знают все. Далее остается нажать на «Play» и наслаждаться звуком.

С магнитофонами, у которых нет такого входа, ситуация несколько сложнее. Обычно это старые кассеты, либо дешевые китайские аппараты. Следующий метод подойдет людям, хоть немного разбирающимся в технике.При помощи отвертки необходимо раскрутить магнитное шасси. Далее следует найти сам усилитель. Обычно он собирается на отдельной плате. Определить это можно по наличию охлаждающих алюминиевых радиаторов, которые устанавливаются поверх микросхемы и (или) над транзисторами. Наличие принципиальной электрической схемы Магнитофон значительно облегчит задачу. Если это не так, его легко найти в Интернете. В наш век так же просто, как снять магнитофон с полок.

Теперь нужно найти входной канал усилителя. На схеме это четко обозначено. Если схем нет, это можно определить опытным путем. Ищем на плате возле микросхемы (транзистора) два контакта — на них нападает много олова. В магнитофоне сигнал подается с предусилителя. Вам нужно включить магнитолу и присоединить к этим контактам два провода от кабеля со звуковым сигналом — звук появится. Когда входной канал определен, будет активирован сигнальный кабель, к которому подключен проигрыватель.Из магнитофонных записей пропадают провода, и к ним подключаются колонки. Как сделать магнитолу с нашим усилителем более мобильной? Это несложно — нужно вывести кабель через проделанное в корпусе отверстие и затянуть все болты. А самое главное соблюдать безопасность, проявлять усердие, и тогда все наладится.

Ленточный механизм магнитофона не вечен, а катушки и кассеты практически разошлись. Но усилитель магнитофона может быть очень хорошим, и его можно использовать для улучшения звука с компьютера, плеера, смартфона или планшета.

Инструкция
  • Если магнитофон ламповый, найдите в сети или в инструкции к нему информацию о том, как применяется блок питания. Вместо сетевого трансформатора в него можно установить автотрансформатор или запитать напрямую от сети через выпрямитель. Такой магнитофон нельзя использовать в качестве усилителя. Также не подходят для использования в качестве усилителя любые магнитофоны, но по другой причине: они сами требуют подключения к внешним усилителям.
  • Наиболее удобны для использования в качестве усилителей, магнитофонов, имеющих входы для внешних источников сигнала. Выберите один из них, который предназначен для подключения пикапа. Проверить или изготовить шнур, на одном конце которого находится стерео-конструктор 3,5 мм, а на другом — разъем, соответствующий гнезду, установленному на магнитофоне (3,5- или 6,3-миллиметровый Jack, RCA, DIN). Комбинировать стереоканалы при подключении стереоисточника к монофонической магнитоле можно двумя резисторами на 1 килома. Один вывод первого резистора подключаем к выходу левого канала, а второй — к выходу правого.Остальные выводы соединяются между собой, а сигнал с точки их подключения поступает на вход магнитофона.
  • При подключении ко входу стандарта DIN учтите, что в одних магнитофонах входные контакты стереоканалов расположены слева от середины, а у других — справа, в зависимости от того, когда устройство выпущено. Включите магнитофон в режим записи без катушек и кассет. Кассетный магнитофон W. Перед переключением в режим записи нажмите рычаг датчика ленты.Можно поставить пустой футляр от кассеты, которая не разбивается (либо вылетает, а оглушает) язычки защиты записи.
  • На кассетном магнитофоне без входов для внешних устройств (в т.ч. автомобильного магнита) можно использовать сигнал через адаптер в виде кассеты. Поместите адаптер в ленточный механизм и включите воспроизведение (ни в коем случае не включайте запись, однако на машине такого режима обычно нет). Вилку шнура, идущего на переходник, включают на источник сигнала.Если у вас нет магнитофона, но есть радио, которое имеет диапазон FM, можно использовать FM-передатчик. Передатчик Настройте свободную частоту, переключитесь в режим приемника и установите ту же частоту, что и передатчик. Подайте питание на передатчик, а затем вставьте в него флешку или карту памяти с музыкальными файлами (он сам будет работать как плеер), либо подключите его шнуром к другому источнику сигнала.
  • Магнитофон, который больше не планируется использовать по прямому назначению, можно переделать.Сигнал подается через конденсатор емкостью 0,05 — 0,5 мкФ относительно общего провода на выходе регулятора громкости напротив соединенного с общим проводом. Отключите провода, идущие к двигателю, и замкните контакты переключателя режимов, которые подают напряжение на усилитель звуковой частоты, чтобы питание на этот усилитель подавалось постоянно, даже при нажатии кнопок.
  • Автолюбители, как известно, предпочитают слушать любимую музыку в машине достаточно громко.Однако штатные магнитолы не всегда могут сохранить качественный звук при увеличении громкости. Чтобы этого не произошло, магнитный усилитель и сабвуфер можно подключить к обычному устройству.

    Выбор усилителя

    Так как в автомате всего 1-2 аккумулятора на 12 В, то нужно рассчитать подключение звука к маломощной сети. Дело в том, что к нему подключают устройство так, чтобы напряжение увеличивалось до 100 В.

    При выборе усилителя для магнитолы необходимо обращать внимание на следующие факторы:

      силовой агрегат
    • — необходимо, чтобы он соответствовал значениям остальной автомобильной техники;
    • Номинальная мощность
    • — должна быть немного меньше мощности штатной акустики для максимально качественного звука;

    • равенство сопротивлений нагрузки на усилитель и систему;
    • л Минимальный частотный диапазон — не менее 20 Гц.

    Если у вас довольно современный автомобиль, его можно оборудовать кроссовером — это вспомогательное устройство, которое обеспечит работу усилителя в разных режимах. Обычно в таких машинах к штатному магнетолу можно подключить не один, а два усилителя по желанию. Большинство автовладельцев отдают предпочтение устройствам-пионерам.

    Соединение

    Многие автомобилисты предпочитают самостоятельно ухаживать за своими автомобилями, поэтому задаются вопросом: «А как подключить усилитель к магнитоле?»

    На себя, это не очень сложно.Главное, соблюдать ряд простых правил и действовать по инструкции.

    Прежде всего необходимо выбрать место — оно должно быть сухим и иметь достаточную теплоотдачу. Это необходимо для поддержания работоспособности устройства. Обычно его кладут глубоко в багажник.

    Подключение усилителя к магнитоле выглядит следующим образом:

    • Шаг 1. Прокладка сигнального кабеля. Обычно под прошивку, чтобы убедиться в ее сохранности. Маршрут прокладки автомобиля владелец выбирает самостоятельно, насколько в нем будет комфортно.
    • Шаг 2. Прокладка дополнительного кабеля. Осуществляется в связке с сигнальным кабелем. Следует учесть, что они не должны соприкасаться с проводами, отвечающими за бортовую сеть и находиться под напряжением.
    • Шаг 3. Прокладка кабеля питания и установка предохранителя. Осуществляется от батареи. В этом случае предохранитель нужно надеть на него как можно плотнее. Залить силовой кабель можно рядом с основной разводкой автомата.
    • Шаг 4. Подключение сигнального кабеля.Естественно, есть всего 2 разъема, к которым он может быть подключен. Непосредственно на штатном устройстве этот выход — Line-Out, а на усилителе, соответственно, вход — Line-in.

    • Шаг 5. Подключение дополнительного кабеля. Также есть 2 разъема. На магнитоле стоит B + Ant, а на Remote усилитель. Его необходимо выполнять, иначе система просто не будет работать.
    • Шаг 6. Подключение к колонкам. Если у вас мост пионер, то у него 2 канала.Подключаются они соответственно на «плюс» и «минус» динамика.
    • Шаг 7. Установка конденсатора. Накопительный конденсатор — это своеобразный стабилизатор, обслуживающий вспомогательное устройство автомобильной сети, чтобы не возникало проблем с увеличением нагрузки. Он защищает как бортовую сеть, так и усилитель от перепадов напряжения.
    • Шаг 8. Настройка. Этот этап строго индивидуален для каждого устройства и зависит от самого усилителя, от магнитолы и наличия сабвуфера.

    Если меломану не хватает усилителя, то есть еще одним устройством для улучшения качества звука на большой громкости является сабвуфер.

    Какие бывают сабвуферы

    • Пассивный. Подключите его к установленному дополнительному усилителю. Однако специалисты не советуют его использовать, так как имеющийся в его устройстве фильтр убирает часть частот. Чтобы этого не произошло, подключается отдельное устройство для сабвуфера.
    • Активно.В нем есть встроенный усилитель, поэтому проблема с пассивом решается сама собой.

    Подключение сабвуфера

    1. Шаг 1. Выбор и подключение силового кабеля. Очень важно сделать правильный выбор, ведь это напрямую повлияет на качество звука. Есть специальная таблица, по которой можно выбрать кабель, подходящий к вашему устройству питания. Специалисты рекомендуют делать сразу две разводки — на плюс и минус, правда, часто минус крепление к корпусу.
    2. Шаг 2.Установка предохранителя. Этот этап поможет сохранить сабвуфер в рабочем состоянии при скачке напряжения. Предохранитель необходимо установить как можно ближе к аккумулятору. При этом его минимальная мощность должна быть 40А, иначе свою функцию он просто не будет выполнять.
    3. Шаг 3. Подключаемся к магнитоле. Здесь два варианта — с наличием специального выхода или без специального выхода на стандартном магнетоле:
    • В первом случае все просто. Выход для сабвуфера указан в инструкции и обычно помечен как out.
    • Во втором случае подключать сабвуфер надо через выход для колонок, и заодно использовать фильтр.
    • На самом сабвуфере есть специальный разъем для выполнения этого шага, обозначенный как на.
    1. Шаг 4. Установка конденсатора. Если у вас уже установлен конденсатор и вы можете подключить к нему сабвуфер, ничего страшного — покупать дополнительное устройство не нужно. Без этого шага не обойтись — необходимо разгрузить бортовую сеть.Поэтому, если конденсатора нет, то его нужно покупать. Вы можете заметить сабвуфер без конденсатора, на нем без конденсатора — индикаторы на приборной панели будут светиться тусклее.

    Выбор усилителя и сабвуфера, а также их подключение — это решение, которое каждый автомобиль должен решать самостоятельно. Вы можете выбрать качественное и проверенное устройство, например первопроходец, или что-то менее надежное — решать только вам. Всегда стоит помнить, что выбор обновки и ее подключение может напрямую повлиять на вашу машину — что-то не так, тогда просто может перестать работать приборная панель А может, вышла из строя вся бортовая сеть.Поэтому, если вы не уверены, что сможете совершить правильное подключение своими руками, лучше доверить работу профессионалам.

    Инструкция

    Если магнитофон ламповый, найдите в сети или в инструкции к нему информацию о том, как применяется блок питания. Вместо сетевого трансформатора в него можно установить автотрансформатор или запитать напрямую от сети через выпрямитель. Такой магнитофон никак не используется. Также не подходят для использования в качестве усилителя любые магнитофоны, но по другой причине: они сами требуют подключения к внешним усилителям.

    Наиболее удобен для использования в качестве магнитофона, имеет входы для внешних источников сигнала. Выберите один из них, который предназначен для подключения пикапа. Проверить или изготовить шнур, на одном конце которого находится стерео-конструктор 3,5 мм, а на другом — разъем, соответствующий гнезду, установленному на магнитофоне (3,5- или 6,3-миллиметровый Jack, RCA, DIN). Комбинировать стереоканалы при подключении стереоисточника к монофонической магнитоле можно двумя резисторами на 1 килома. Один вывод первого резистора подключаем к выходу левого канала, а второй — к выходу правого.Остальные выводы соединяются между собой, а сигнал с точки их подключения поступает на вход магнитофона.

    При подключении по стандарту DIN учтите, что в одних магнитофонах входные контакты стереоканала расположены слева от середины, а у других — справа, в зависимости от того, когда устройство выпущено. Включаем магнитофон в режим записи без катушек и. Кассетный магнитофон должен будет перейти в режим записи, нажать на рычаг датчика наличия кассеты.Можно поставить пустой футляр от кассеты, которая не разбивается (либо вылетает, а оглушает) язычки защиты записи.

    На магнитофоне без входов для внешних устройств (в т.ч. Магнит) можно подавать сигнал через адаптер в виде кассеты. Поместите адаптер в ленточный механизм и включите воспроизведение (ни в коем случае не включайте запись, однако на этом режиме обычно нет). Вилку шнура, идущего на переходник, включают на источник сигнала.Если у вас нет магнитофона, но есть радио, которое имеет диапазон FM, можно использовать FM-передатчик. Передатчик Настройте свободную частоту, переключитесь в режим приемника и настройте ту же частоту, что и. Подайте питание на передатчик, а затем вставьте в него либо карту памяти с музыкальными файлами (он будет работать сам по себе как плеер), либо подключите шнуром к другому источнику сигнала.

    Магнитофон, который больше не планируется использовать по прямому назначению, можно переделать.Сигнал подается через конденсатор емкостью 0,05 — 0,5 мкФ относительно общего провода на выходе регулятора громкости напротив соединенного с общим проводом. Отсоедините провода, идущие к двигателю, и замкните контакты переключателя режимов подачи напряжения на

    .

    Сделать усилитель из магнитолы своими руками будет работать в домашних условиях. Сделать новое полезное устройство из вышедшего из строя старого устройства можно так, чтобы новая автомагнитола начала заикаться при сильном увеличении громкости.

    Преимущества и недостатки

    Плюсы и минусы полученного устройства зависят от того, каким способом старую магнитолу превратили в усилитель звука.

    Самоделка

    Plus Эконом. Не нужно покупать специальное устройство, помогающее улучшить звук. Более того, данная опция позволяет продлить срок службы оборудования, которое по каким-то причинам пришло в негодность, частично вышло из строя.

    Достоинство — звук, полученный с помощью такого устройства: его качество будет не хуже, чем у купленного в магазине.Для правильного использования Срок службы может составлять несколько лет. Кроме того, в некоторых случаях гаджет не будет подключаться к гнезду прикуривателя.

    Некоторые параметры позволяют читать различные мультимедийные файлы с музыкальными файлами.

    Есть устройства и недостатки, сделанные своими силами. Конструкция у фирмы менее надежная, чем у устройств из магазина. Неудобный и часто залипающий самосборный кабель. Если человек собрал усилитель от автомагнитолы непрофессионально, при работе могут появиться посторонние звуки Summas, Cod, звуки.Иногда такие неприятные эффекты проявляются только в сильном увеличении объема.

    Также следует помнить, что максимально возможное напряжение в бортовой сети машины не всегда оказывается достаточным для получения максимальной мощности. усилитель звука Низкая частота. Такая трудность устраняется подключением конденсаторов большей емкости.

    Часто в сборочные автомобили устанавливают магнитофоны, качество которых не слишком высокое.По этой причине звук может быть не слишком качественным при увеличении громкости. Однако звук в этой ситуации будет плохим и без подключения самодельного усилителя.

    Как это сделать

    Есть несколько способов переделать старую магнитолу в сабвуфер. Выбор варианта нужно делать, учитывая состояние техники, наличие входов для разных переходников, собственные возможности.

    Для реализации этого метода Вам понадобится паяльник.Вы можете удалить старое устройство для прослушивания музыки. Затем снимите верхнюю крышку. Это становится видимым блоком для кассет. Полюсный провод следует убрать и изолировать: это поможет предотвратить появление посторонних звуков. Не следует за ним, так как техника может сломаться. После этого нужно найти, где припаян вывод AUX-IN.

    Тогда, чтобы сделать из автомобиля усилитель, необходимо определить звуковые каналы. Для этого нужно вставить кассету, на которой отсутствуют аудиозаписи, перевести плеер в режим воспроизведения.После этого отвертка прижимается к проводам. При контакте со звуковыми каналами будет слышен мягкий треск. Один из выходов аудиокабеля припаян к корпусу устройства, другой — к правому, а третий — к левому каналу.

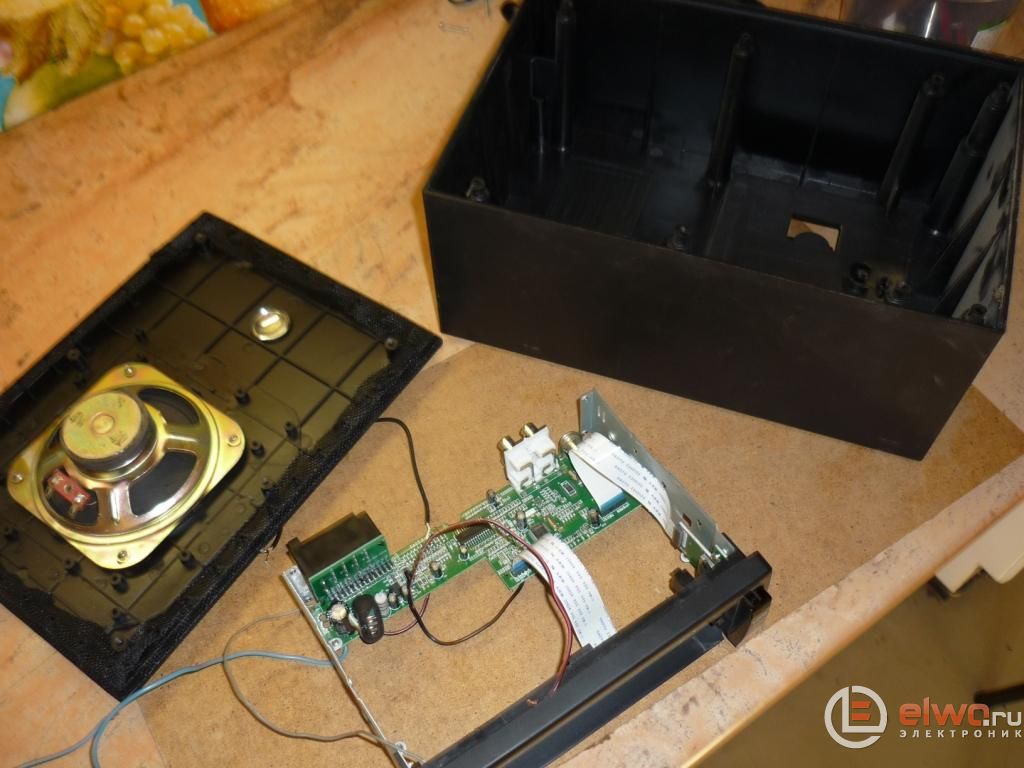

    Если механизмы сильно изношены, сам магнитофон использовать нельзя, можно снять с него встроенный усилитель и использовать для других устройств.

    С кассетного магнитофона

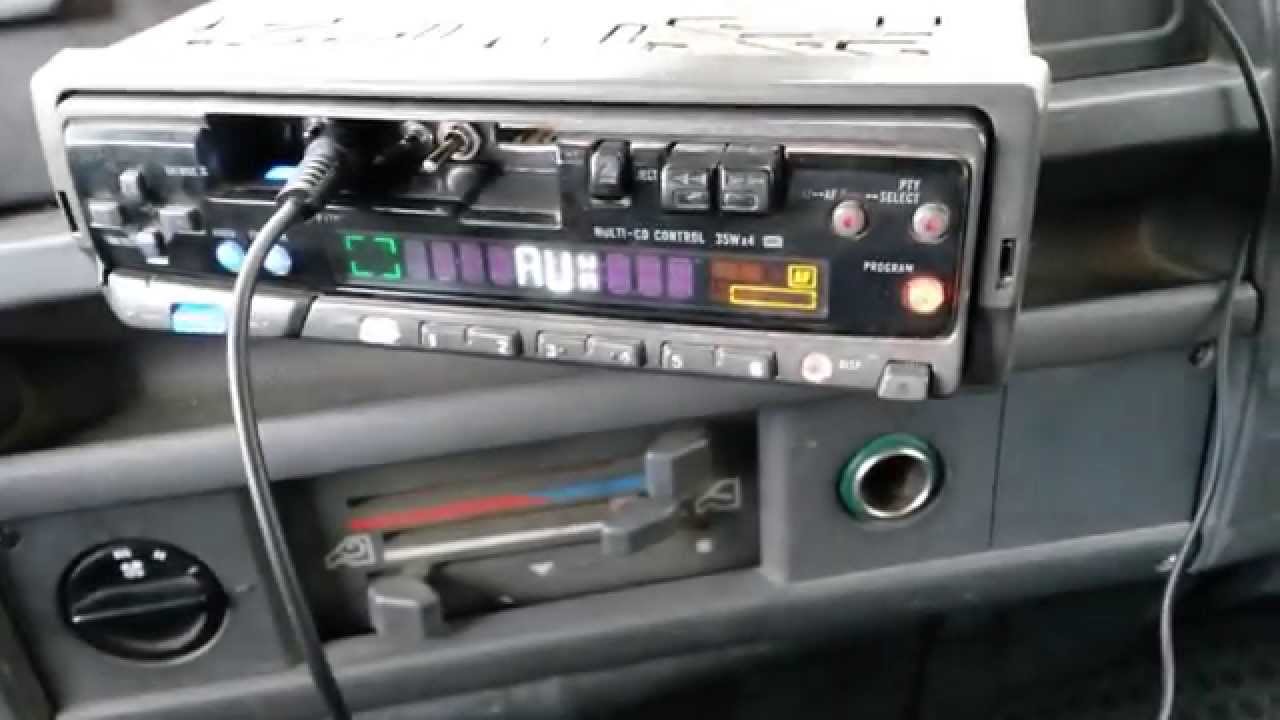

    Этот способ позволяет сделать усилитель из магнитолы или простого магнитофона.Часто в старых устройствах нет входа в порт USB. В этом случае для сигнала подойдет адаптер в виде кассеты, который помещен в специальный механизм. После этого включите на устройстве режим воспроизведения звука. К источнику сигнала подключите вилку, выходящую из жилы провода.

    От FM-передатчика

    Еще одна методика, позволяющая использовать усилитель звука от магнитолы, предполагает наличие FM-передатчика, который станет альтернативным источником воспроизведения звука.Этот способ применяется в тех случаях, когда нет лотка для кассет или эта деталь неисправна, сломана.

    Для правильной установки устройства необходимо в порт USB вставить флешку с аудиозаписями. Если такового нет, можно использовать другой источник, подключенный через AUX-IN. После этого в прикуривателе необходимо освободить место. Затем автомобильный магнитофон и передатчик настраиваются на общую частоту.

    Недостатком такой опции является постоянный выход кабеля от прикуривателя: телефон нельзя зарядить в машине.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
